1 Innovativa produkter för väganläggning och landskapsplanering landscaping För kostnadseffektiv fixering och underhåll av vägrenar.

2 Säkerhet längs Full överblick Skaffa dig full interaktiv överblick över RoadEdgePave och fler innovativa panelsystem på: RoadEdgePave 40 Bredd: 40 cm RoadEdgePave 60 Bredd: 60 cm Problemet Slitna och ofixerade vägrenar är en säkerhetsrisk och kräver omfattande underhåll och reparationer. Lösningen RoadEdgePave förhindrar slitage och erosion av vägrenar. Underhållsbehoven minskar kraftigt.

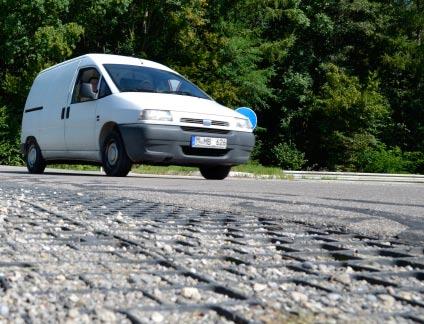

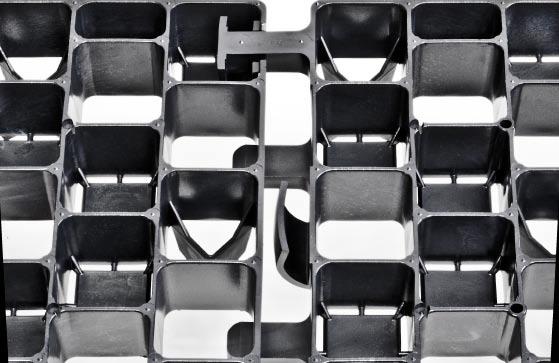

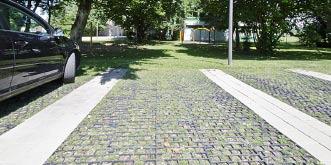

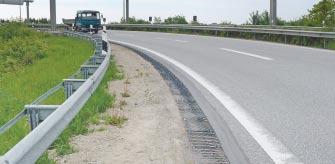

3 vägarna landscaping För hårt trafikerade vägar där vägrenarna utsätts för erosion RoadEdgePave ger stöd åt vägbeläggningen så den inte bryts sönder. Skvättrisken från stillastående vatten minskar betydligt. För breddning av smala vägar och jordbruksvägar I de flesta fall räcker det att bredda vägen med 40 till 60 cm för att förhindra skador på vägrenarna. Om så krävs går det att bredda ytterligare genom att lägga flera rader. För avfarter och påfarter vid motorvägar, korsningar och rondeller Beroende på hur hårdtrafikerade de är kan trafik på vägrenskanter orsaka stora skador. Stillastående vatten ökar problemet. För högtrafikerade bilparkeringar För offentliga parkeringar med hög trafikbelastning är RoadEdgePave också ett kostnadseffektivt alternativ som ger en stabil parkeringsyta. Plattorna kan även täckas med gräs. Fördelarna med RoadEdgePave Det unika monteringssystemet fixerar automatiskt två plattor som läggs intill varandra i alla riktningar under installationen. På så sätt uppstår inga höjdförskjutningar. De integrerade, fjädrande delarna förhindrar deformationer till följd av temperaturväxlingar. De formgjutna markkryssen förankrar plattorna stadigt i underlaget. Förskjutningar som kan uppstå minskas snabbt genom rutnätsstrukturen. Eftersom cellerna är delvis stängda i botten blir plattorna mycket tunga när de är fyllda. Efter installationen syns nästan inte strukturen. Tack vare den låga egenvikten på cirka 2,3 kg per platta (REP40) förenklas både logistik och installation och kostnaderna begränsas. Enligt aktuella erfarenheter kan totalkostnaden minskas med omkring 30 till 40 % jämfört med armeringsplattor av betong.

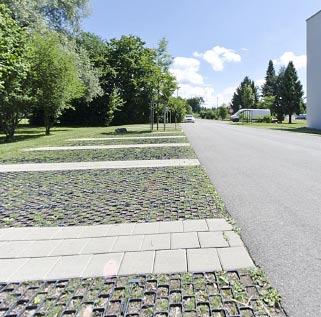

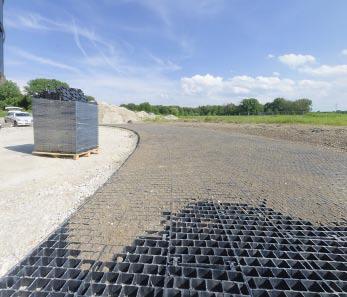

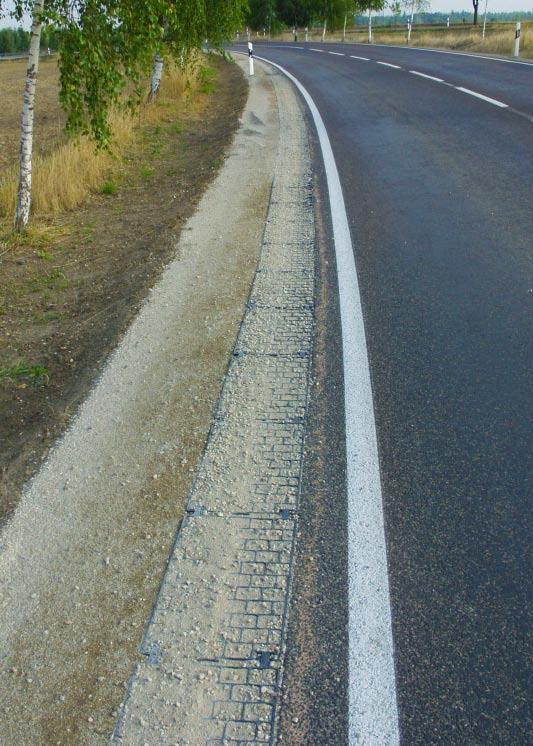

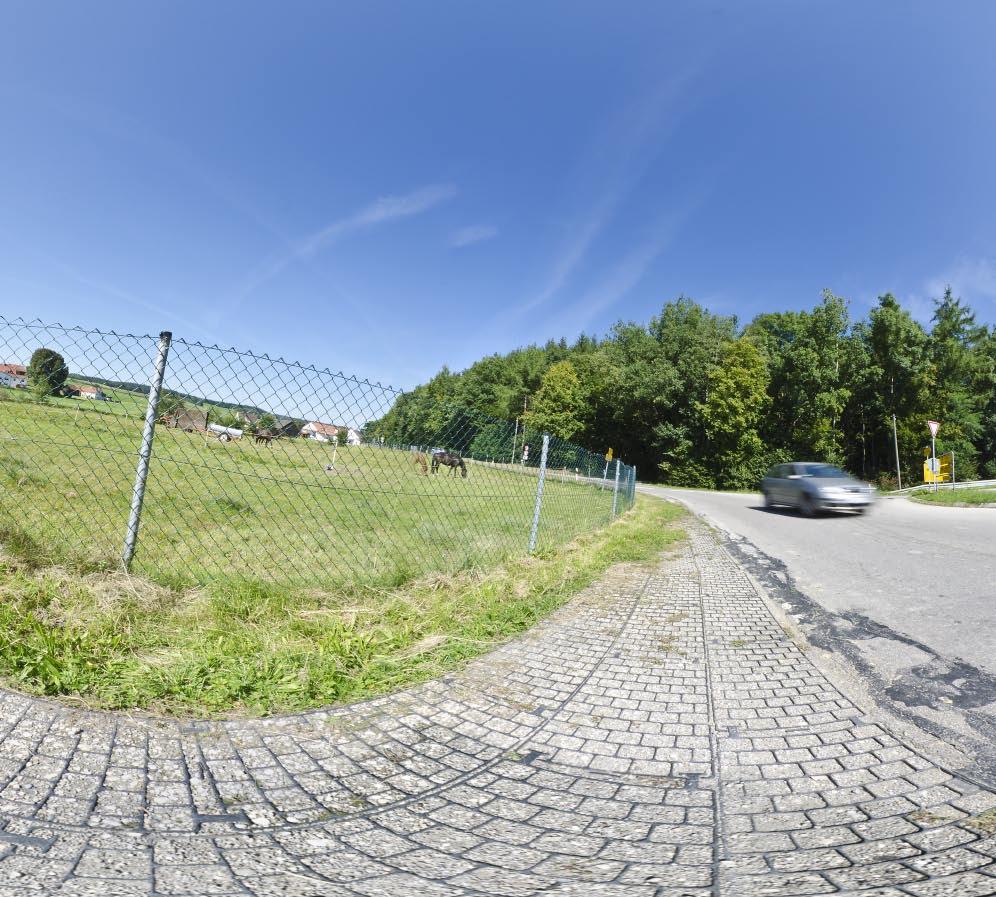

4 Installationsexemp Stora och små ytor: RoadEdgePave är alltid en kostnadseffektiv lösning som installeras snabbt och med liten arbetsinsats. RoadEdgePave kan också användas för att skapa parkeringsytor. RoadEdgePave kan användas för att bredda smala landsvägar utan stora ingrepp. Vid behov kan flera rader läggas. Kurvor: En radie på > 6,5 m kan läggas utan extra kostnader med RoadEdgePave anslutningssystem. Det går att lägga kurvor med flera rader utan större arbetsinsatser.

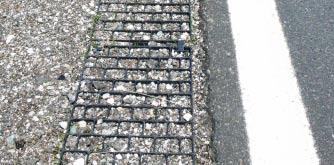

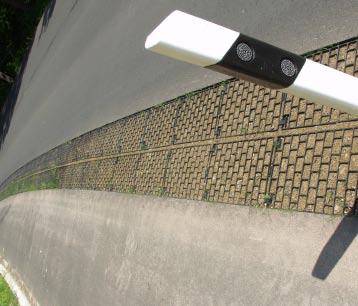

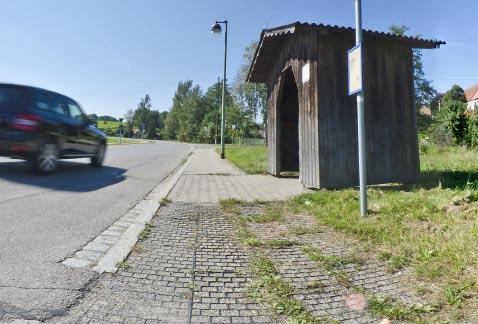

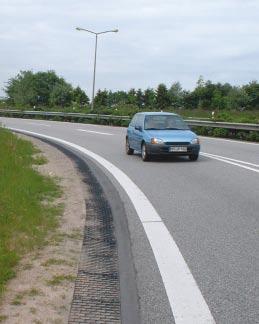

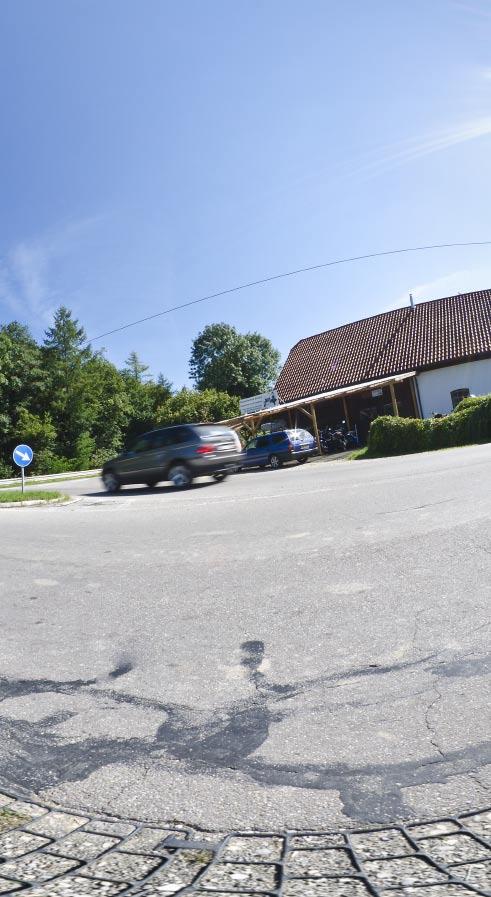

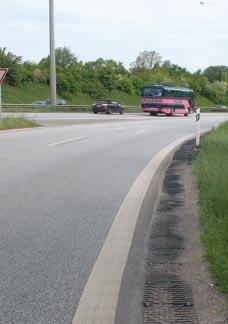

5 el landscaping Fördelarna med RoadEdgePave: En mängd användningsområden. Hög belastning är inget problem för RoadEdgePave RoadEdgePave förhindrar erosion i sluttningar Skador på vägrenar, oavsett var och hur de uppstått, avhjälps snabbt med RoadEdgePave. RoadEdgePave i hårt trafikerade korsningar och rondeller. Vid behov kan plattorna läggas sida vid sida i flera rader. I exemplet fylldes mellanrummet mellan väg och cykelbana med RoadEdgePave.

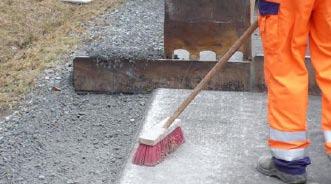

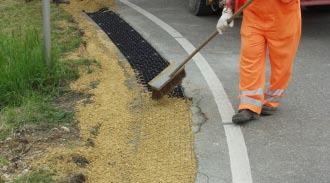

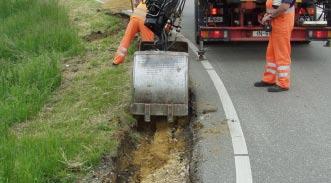

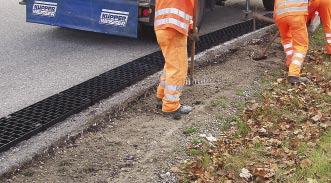

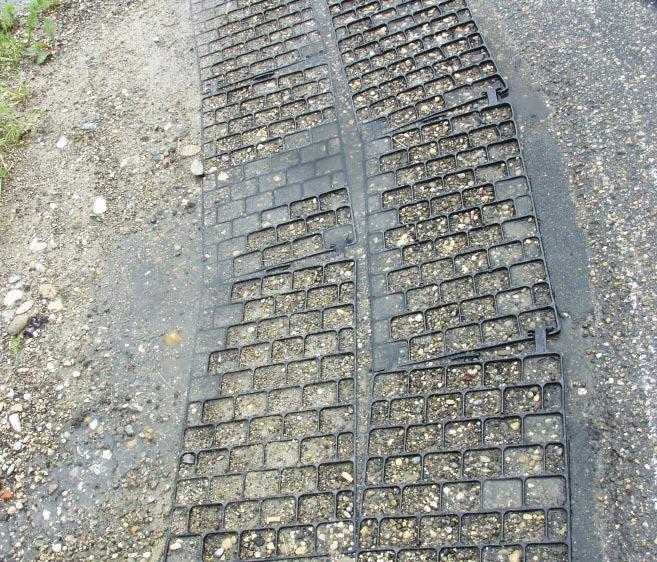

6 Sättning Fyra steg till en säkrare vägren 1. Förarbete av underlaget Beroende på hur stabilt det befintliga underlaget är bör det räcka att ta bort cirka 10 till 20 cm av vägrenens material. Sedan kompakteras rännan (bredd ca 45 till 50 cm). Tips: Vägrenar som regelbundet fylls på med material har ofta tillräcklig bärighet. Det är därför värt att undersöka stabiliteten innan arbetet påbörjas. 2. Sättbädd Beroende på hur djupa lagren ska vara passar kross med kornstorlek 0 16 eller 0 22 för sättbädden. En enkel avjämningsmall hjälper till att få en korrekt, plan yta för att plattorna ska ligga perfekt. Det idealiska djupet är 5 6 cm från övre kanten med ett lätt fall bort från vägen på 1 3 %. Den slutliga nivån bör vara 1 2 cm under vägytans övre kant. Stenmjöl är olämpligt som material till sättbädden. 3. Plattsättning Plattorna kan placeras enskilt i serier eller som en förberedd rad på den lösa sättbädden: Haka fast en platta i en annan i en vinkel på 45 och släpp ned dem på plats. När man går på de utlagda plattorna fixeras markkryssen i sättbädden. Slutligen kompakteras RoadEdgePave med en cirka 40 cm bred vibratorplatta. 4. Fyllning Överfyll cellerna lätt, det fuktiga fyllnadsmaterialet kompakteras ner i cellerna med vibratorplatta. Slutligen borstas överflödigt material bort. Fyllnadsmaterial: kross 0 16 eller 0 22 (se sättbädden). Vid behov kan ett kantstöd ge ytterligare stabilitet. RoadEdgePave är beprövat och används över hela Tyskland tack vare litet underhållsbehov och låga kostnader

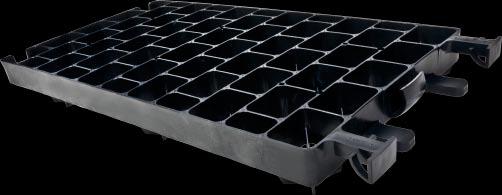

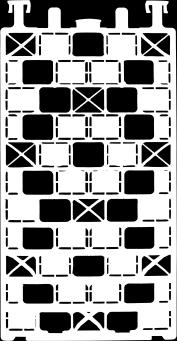

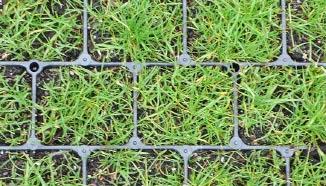

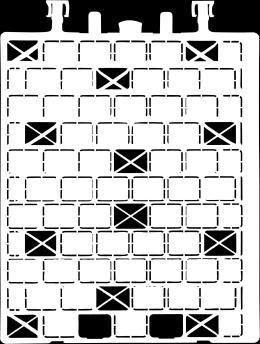

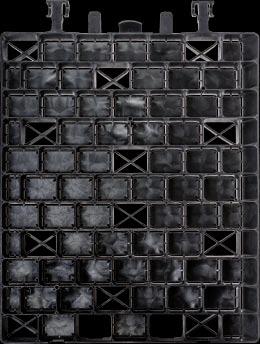

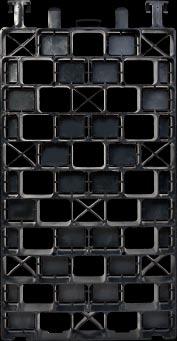

7 landscaping Gräsarmering: Om plattorna ska gräsbesås fylls de upp till övre kanten och efter kompaktering toppas fyllnadsmaterialet med en blandning av matjord, sand och gräsfrö. RoadEdgePave40 Artikelnr.: Format: L, B, H 800 x 400 x 50 mm Sättningsformat: cirka 770 mm per sektion Vikt per platta: cirka 2,3 kg Anläggningsradie: cirka > 6,5 m, flexibelt Förpackning: 3 staplar med 40 plattor var per engångspall. L, B, H 1200 x 1200 x 2250 mm Vikt: ca 290 kg/pall Innehållet på en pall räcker för ca 93 m vägren. RoadEdgePave 60 Artikelnr.: Format: L, B, H 800 x 600 x 50 mm Sättningsformat: cirka 770 mm per sektion Vikt per platta: cirka 3,6 kg Anläggningsradie: cirka > 6,5 m, flexibelt Förpackning: 2 staplar med 40 plattor var per engångspall. L, B, H 1200 x 1200 x 2250 mm Vikt: ca 290 kg/pall Innehållet på en pall räcker för ca 61 m vägren. RoadEdgePave 40 RoadEdgePave 60 Material: Ren, återvunnen HDPE-plast, kan återvinnas Färg: Svart/antracitgrå Struktur: Rutnät Anslutning: Ett specialutvecklat anslutningssystem som stabiliserar plattorna i alla riktningar Belastning: cirka kn/m2. (LGA Bayern LW /A) Anmärkning Texter för förfrågningsunderlag och provningsrapporter hittar du här: made in germany made by ritter Markkryssen under plattorna förankrar dem stadigt i underlaget. De fjädrande delarna förhindrar deformationer till följd av temperaturväxlingar. Fasad kant för att optimera avståndet till asfaltens övre kant.

8 Ritter GmbH, Landscaping Kaufbeurer Straße Schwabmünchen Tyskland Telefon: AB BATEK, Landscaping Spinnerivägen Tollered Sweden info@batek.se Phone: De muntliga och skriftliga tekniska råd vi ger bygger på erfarenhet. Råden motsvarar vår aktuella kunskap och medför inga förpliktelser. Användaren är ensam ansvarig för slutanvändning och hantering av produkterna. Små variationer i färg, vikt och storlek kan förekomma på grund av att materialet är återvunnet. Med förbehåll för tekniska ändringar.
