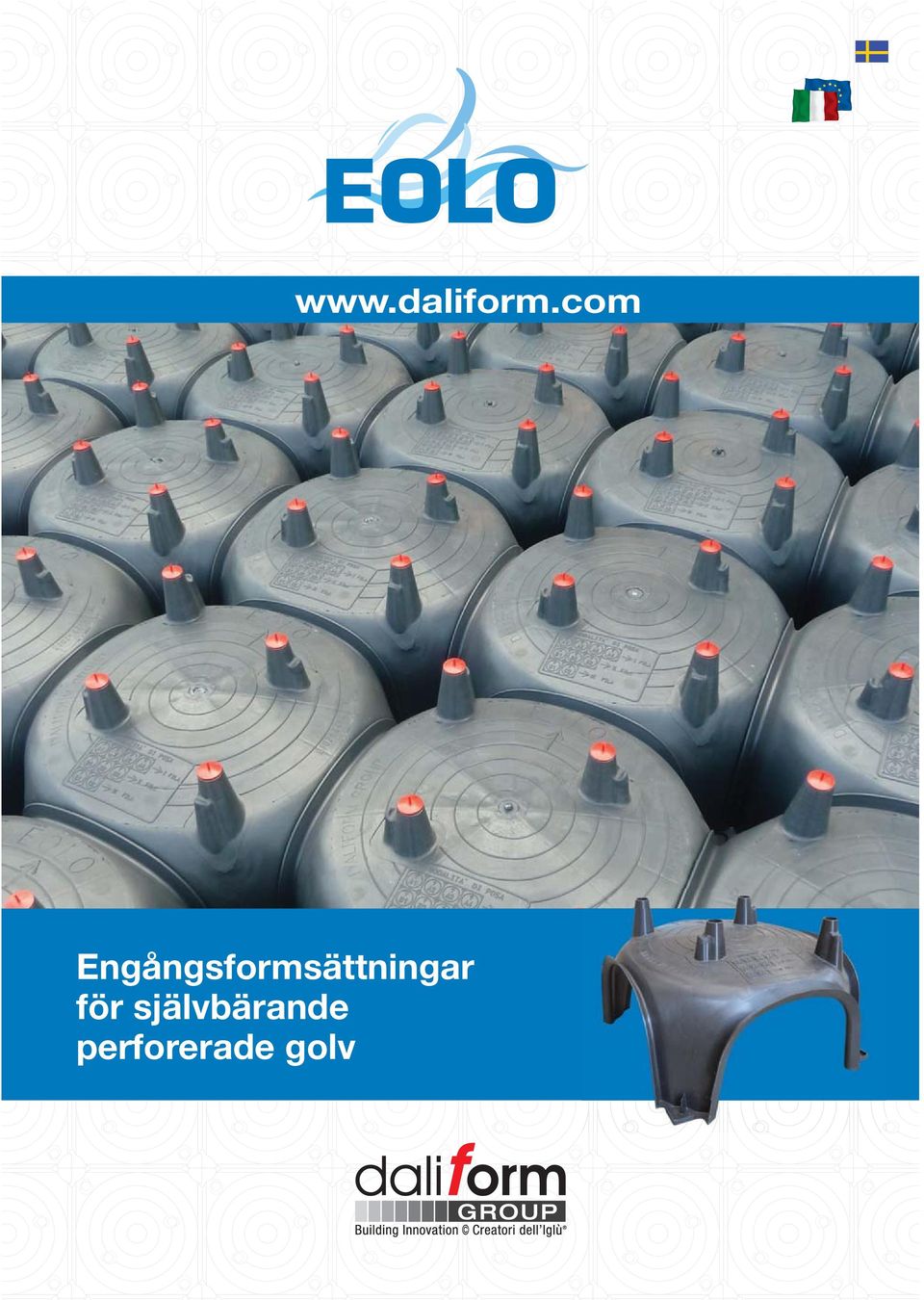

1 Engångsformsättningar för självbärande perforerade golv

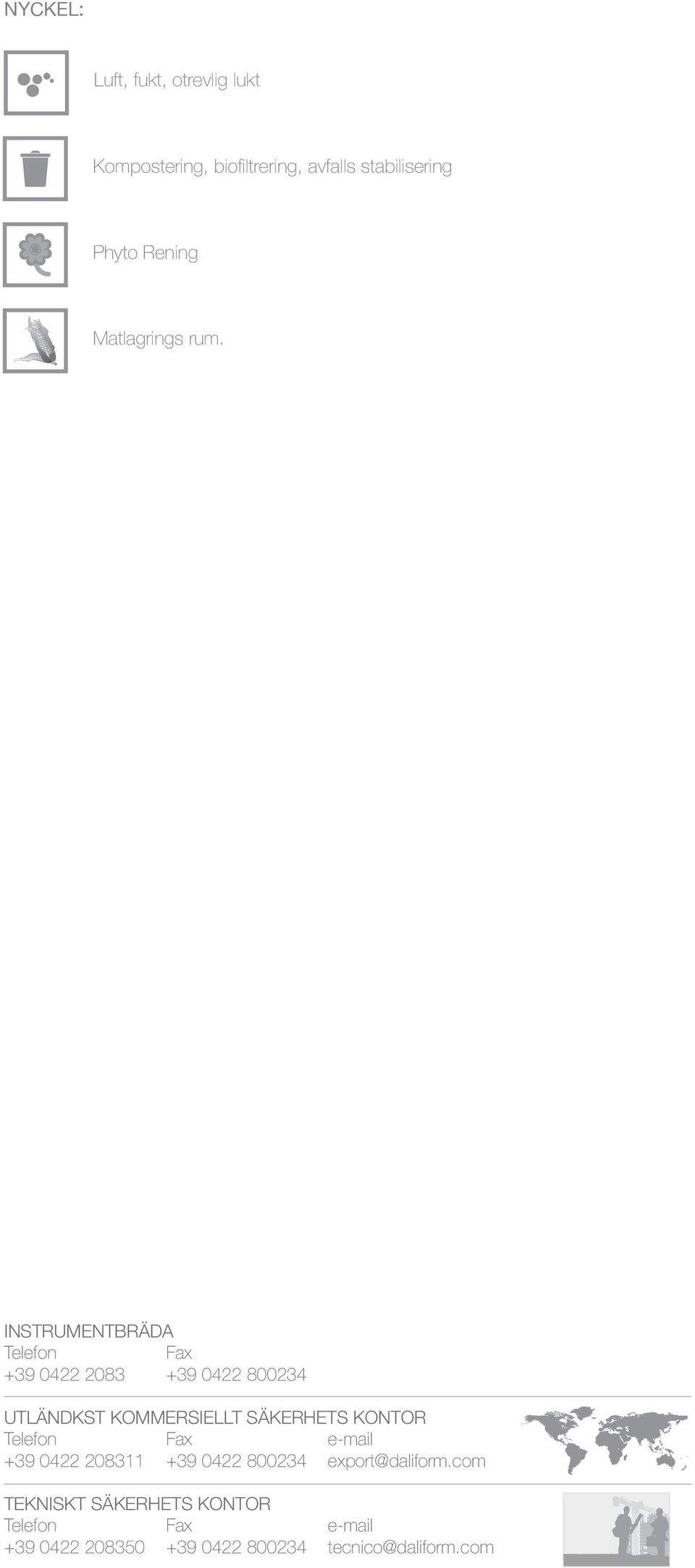

2 NYCKEL: Luft, fukt, otrevlig lukt Kompostering, biofi ltrering, avfalls stabilisering Phyto Rening Matlagrings rum. INSTRUMENTBRÄDA Telefon Fax UTLÄNDKST KOMMERSIELLT SÄKERHETS KONTOR Telefon Fax TEKNISKT SÄKERHETS KONTOR Telefon Fax

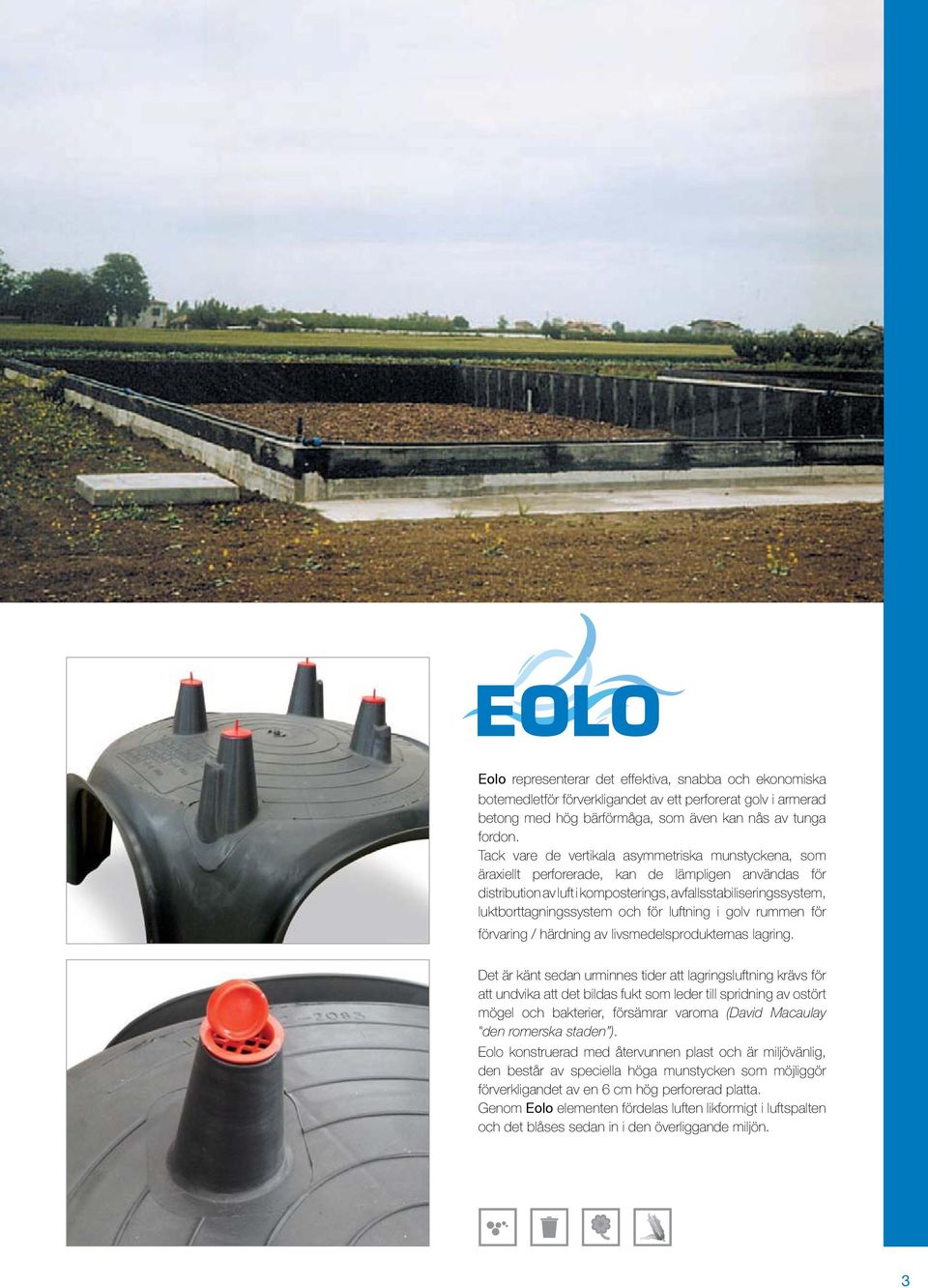

3 Eolo representerar det effektiva, snabba och ekonomiska botemedletför förverkligandet av ett perforerat golv i armerad betong med hög bärförmåga, som även kan nås av tunga fordon. Tack vare de vertikala asymmetriska munstyckena, som äraxiellt perforerade, kan de lämpligen användas för distribution av luft i komposterings, avfallsstabiliseringssystem, luktborttagningssystem och för luftning i golv rummen för förvaring / härdning av livsmedelsprodukternas lagring. Det är känt sedan urminnes tider att lagringsluftning krävs för att undvika att det bildas fukt som leder till spridning av ostört mögel och bakterier, försämrar varorna (David Macaulay "den romerska staden ). Eolo konstruerad med återvunnen plast och är miljövänlig, den består av speciella höga munstycken som möjliggör förverkligandet av en 6 hög perforerad platta. Genom Eolo elementen fördelas luften likformigt i luftspalten och det blåses sedan in i den överliggande miljön. 3

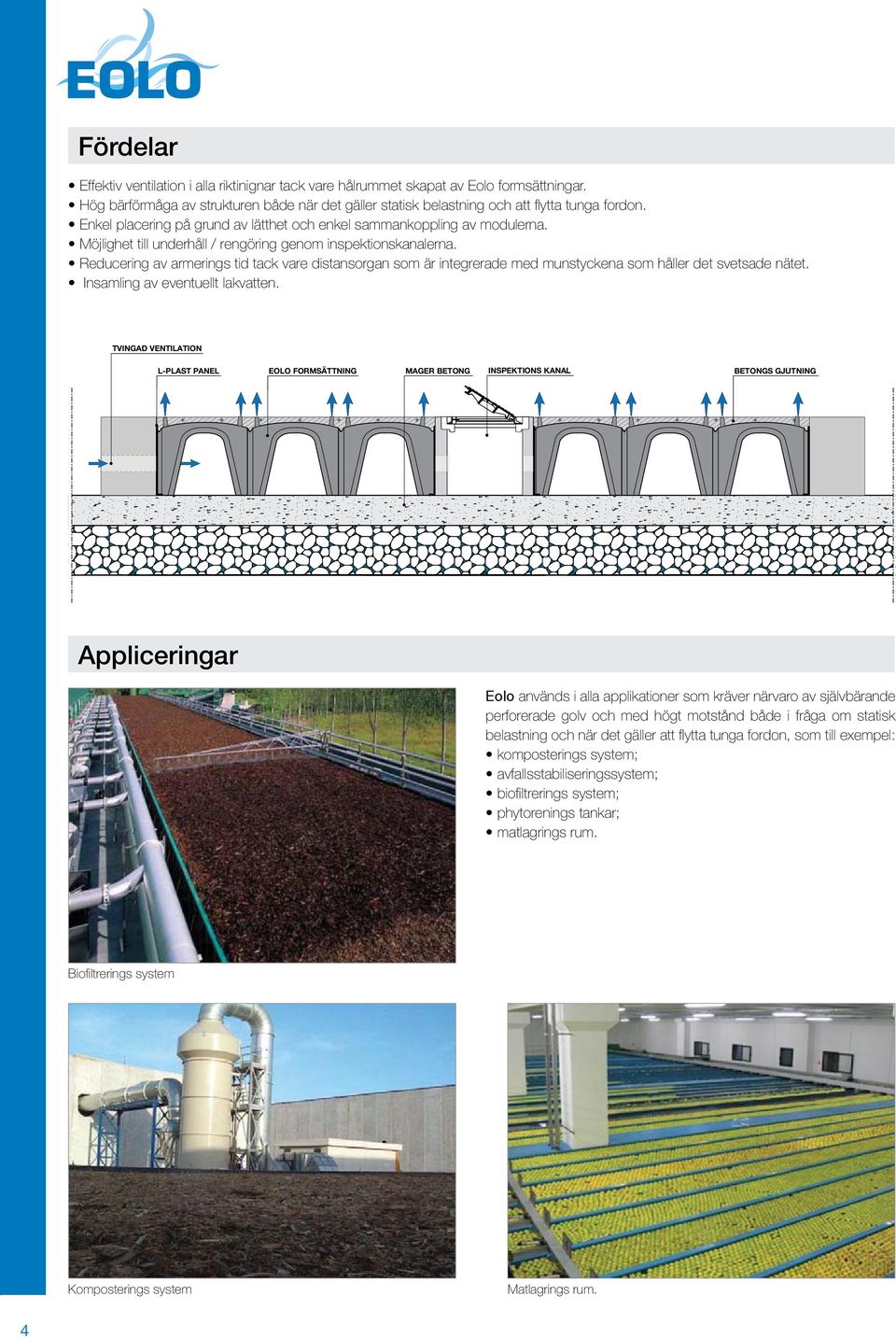

4 Fördelar Effektiv ventilation i alla riktinignar tack vare hålrummet skapat av Eolo formsättningar. Hög bärförmåga av strukturen både när det gäller statisk belastning och att fl ytta tunga fordon. Enkel placering på grund av lätthet och enkel sammankoppling av modulerna. Möjlighet till underhåll / rengöring genom inspektionskanalerna. Reducering av armerings tid tack vare distansorgan som är integrerade med munstyckena som håller det svetsade nätet. Insamling av eventuellt lakvatten. TVINGAD VENTILATION L-PLAST PANEL EOLO FORMSÄTTNING MAGER BETONG INSPEKTIONS KANAL BETONGS GJUTNING Appliceringar Eolo används i alla applikationer som kräver närvaro av självbärande perforerade golv och med högt motstånd både i fråga om statisk belastning och när det gäller att fl ytta tunga fordon, som till exempel: komposterings system; avfallsstabiliseringssystem; biofi ltrerings system; phytorenings tankar; matlagrings rum. Biofi ltrerings system Komposterings system Matlagrings rum. 4

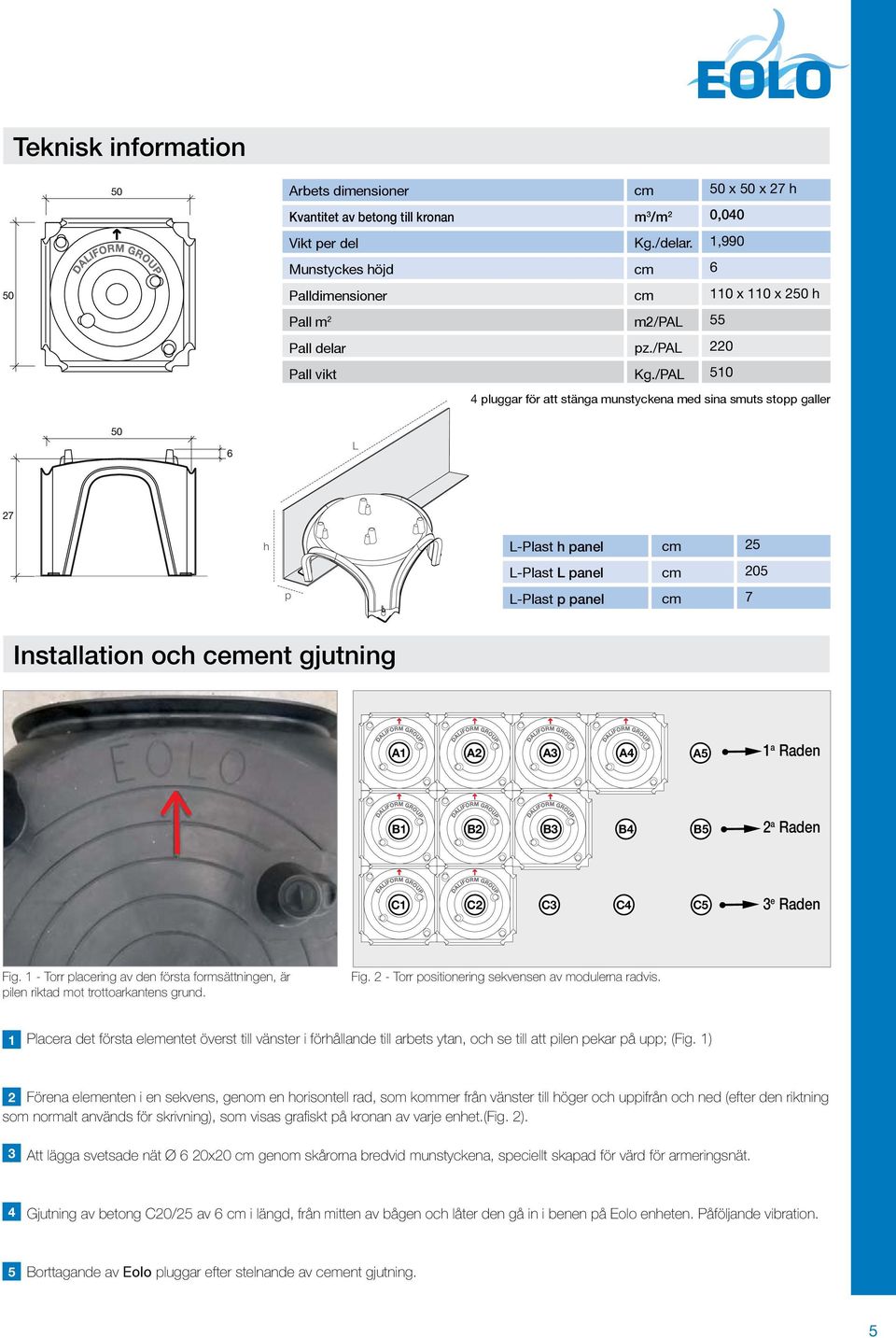

5 Teknisk information 50 Arbets dimensioner 50 x 50 x 27 h Kvantitet av betong till kronan m 3 /m 2 0,040 Vikt per del Kg./delar. 1,990 Munstyckes höjd 6 50 Palldimensioner 110 x 110 x 250 h Pall m 2 m2/pal 55 Pall delar pz./pal 220 Pall vikt Kg./PAL pluggar för att stänga munstyckena med sina smuts stopp galler 50 6 L 27 h L-Plast h panel 25 L-Plast L panel 205 b L-Plast p panel 7 Installation och cement gjutning A1 A2 A3 A4 A5 1 a Raden B1 B2 B3 B4 B5 2 a Raden C1 C2 C3 C4 C5 3 e Raden Fig. 1 - Torr placering av den första formsättningen, är pilen riktad mot trottoarkantens grund. Fig. 2 - Torr positionering sekvensen av modulerna radvis. 1 Placera det första elementet överst till vänster i förhållande till arbets ytan, och se till att pilen pekar på upp; (Fig. 1) 2 Förena elementen i en sekvens, genom en horisontell rad, som kommer från vänster till höger och uppifrån och ned (efter den riktning som normalt används för skrivning), som visas grafi skt på kronan av varje enhet.(fig. 2). 3 Att lägga svetsade nät Ø 6 20x20 genom skårorna bredvid munstyckena, speciellt skapad för värd för armeringsnät. 4 Gjutning av betong C20/25 av 6 i längd, från mitten av bågen och låter den gå in i benen på Eolo enheten. Påföljande vibration. 5 Borttagande av Eolo pluggar efter stelnande av cement gjutning. 57

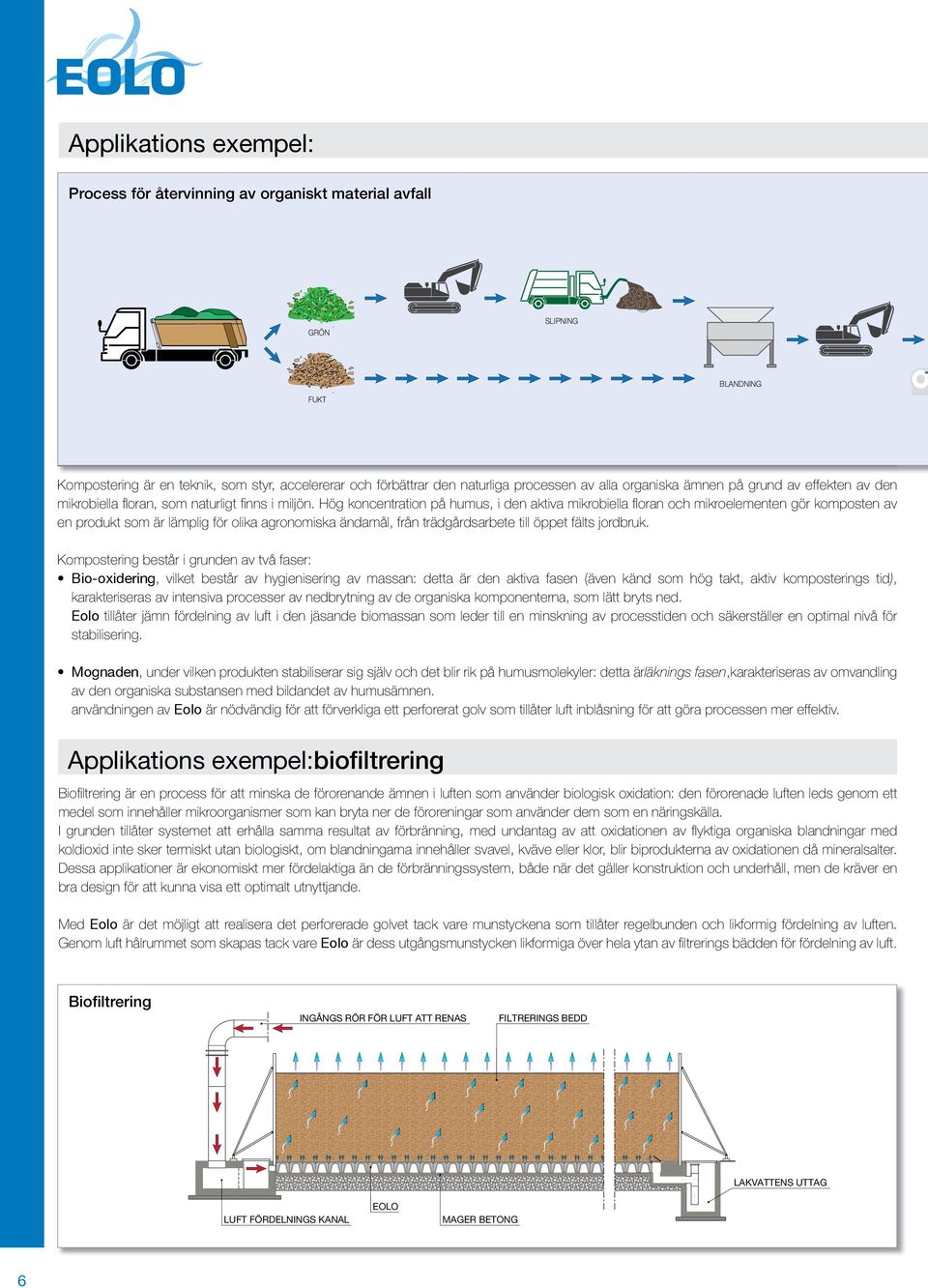

6 Applikations exempel: Process för återvinning av organiskt material avfall GRÖN SLIPNING BLANDNING FUKT Kompostering är en teknik, som styr, accelererar och förbättrar den naturliga processen av alla organiska ämnen på grund av effekten av den mikrobiella fl oran, som naturligt fi nns i miljön. Hög koncentration på humus, i den aktiva mikrobiella fl oran och mikroelementen gör komposten av en produkt som är lämplig för olika agronomiska ändamål, från trädgårdsarbete till öppet fälts jordbruk. Kompostering består i grunden av två faser: Bio-oxidering, vilket består av hygienisering av massan: detta är den aktiva fasen (även känd som hög takt, aktiv komposterings tid), karakteriseras av intensiva processer av nedbrytning av de organiska komponenterna, som lätt bryts ned. Eolo tillåter jämn fördelning av luft i den jäsande biomassan som leder till en minskning av processtiden och säkerställer en optimal nivå för stabilisering. Mognaden, under vilken produkten stabiliserar sig själv och det blir rik på humusmolekyler: detta ärläknings fasen,karakteriseras av omvandling av den organiska substansen med bildandet av humusämnen. användningen av Eolo är nödvändig för att förverkliga ett perforerat golv som tillåter luft inblåsning för att göra processen mer effektiv. Applikations exempel:biofiltrering Biofi ltrering är en process för att minska de förorenande ämnen i luften som använder biologisk oxidation: den förorenade luften leds genom ett medel som innehåller mikroorganismer som kan bryta ner de föroreningar som använder dem som en näringskälla. I grunden tillåter systemet att erhålla samma resultat av förbränning, med undantag av att oxidationen av fl yktiga organiska blandningar med koldioxid inte sker termiskt utan biologiskt, om blandningarna innehåller svavel, kväve eller klor, blir biprodukterna av oxidationen då mineralsalter. Dessa applikationer är ekonomiskt mer fördelaktiga än de förbränningssystem, både när det gäller konstruktion och underhåll, men de kräver en bra design för att kunna visa ett optimalt utnyttjande. Med Eolo är det möjligt att realisera det perforerade golvet tack vare munstyckena som tillåter regelbunden och likformig fördelning av luften. Genom luft hålrummet som skapas tack vare Eolo är dess utgångsmunstycken likformiga över hela ytan av fi ltrerings bädden för fördelning av luft. Biofiltrering INGÅNGS RÖR FÖR LUFT ATT RENAS FILTRERINGS BEDD LAKVATTENS UTTAG LUFT FÖRDELNINGS KANAL EOLO MAGER BETONG 6 5

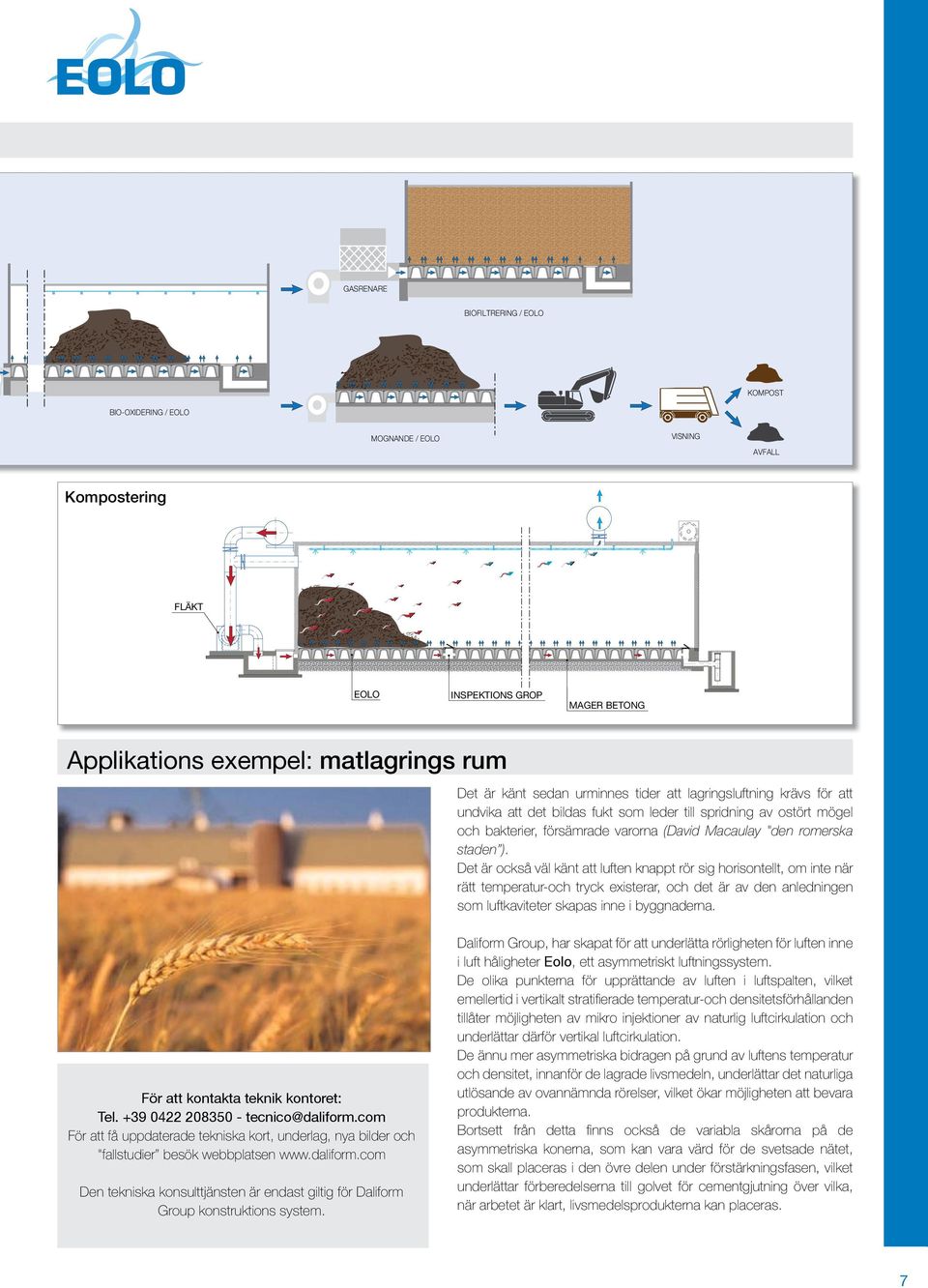

7 GASRENARE BIOFILTRERING / EOLO KOMPOST BIO-OXIDERING / EOLO VISNING MOGNANDE / EOLO AVFALL Kompostering FLÄKT EOLO INSPEKTIONS GROP MAGER BETONG Applikations exempel: matlagrings rum Det är känt sedan urminnes tider att lagringsluftning krävs för att undvika att det bildas fukt som leder till spridning av ostört mögel och bakterier, försämrade varorna (David Macaulay "den romerska staden ). Det är också väl känt att luften knappt rör sig horisontellt, om inte när rätt temperatur-och tryck existerar, och det är av den anledningen som luftkaviteter skapas inne i byggnaderna. För att kontakta teknik kontoret: Tel tecnico@daliform.com För att få uppdaterade tekniska kort, underlag, nya bilder och "fallstudier besök webbplatsen Den tekniska konsulttjänsten är endast giltig för Daliform Group konstruktions system. Daliform Group, har skapat för att underlätta rörligheten för luften inne i luft håligheter Eolo, ett asymmetriskt luftningssystem. De olika punkterna för upprättande av luften i luftspalten, vilket emellertid i vertikalt stratifierade temperatur-och densitetsförhållanden tillåter möjligheten av mikro injektioner av naturlig luftcirkulation och underlättar därför vertikal luftcirkulation. De ännu mer asymmetriska bidragen på grund av luftens temperatur och densitet, innanför de lagrade livsmedeln, underlättar det naturliga utlösande av ovannämnda rörelser, vilket ökar möjligheten att bevara produkterna. Bortsett från detta finns också de variabla skårorna på de asymmetriska konerna, som kan vara värd för de svetsade nätet, som skall placeras i den övre delen under förstärkningsfasen, vilket underlättar förberedelserna till golvet för cementgjutning över vilka, när arbetet är klart, livsmedelsprodukterna kan placeras. 76

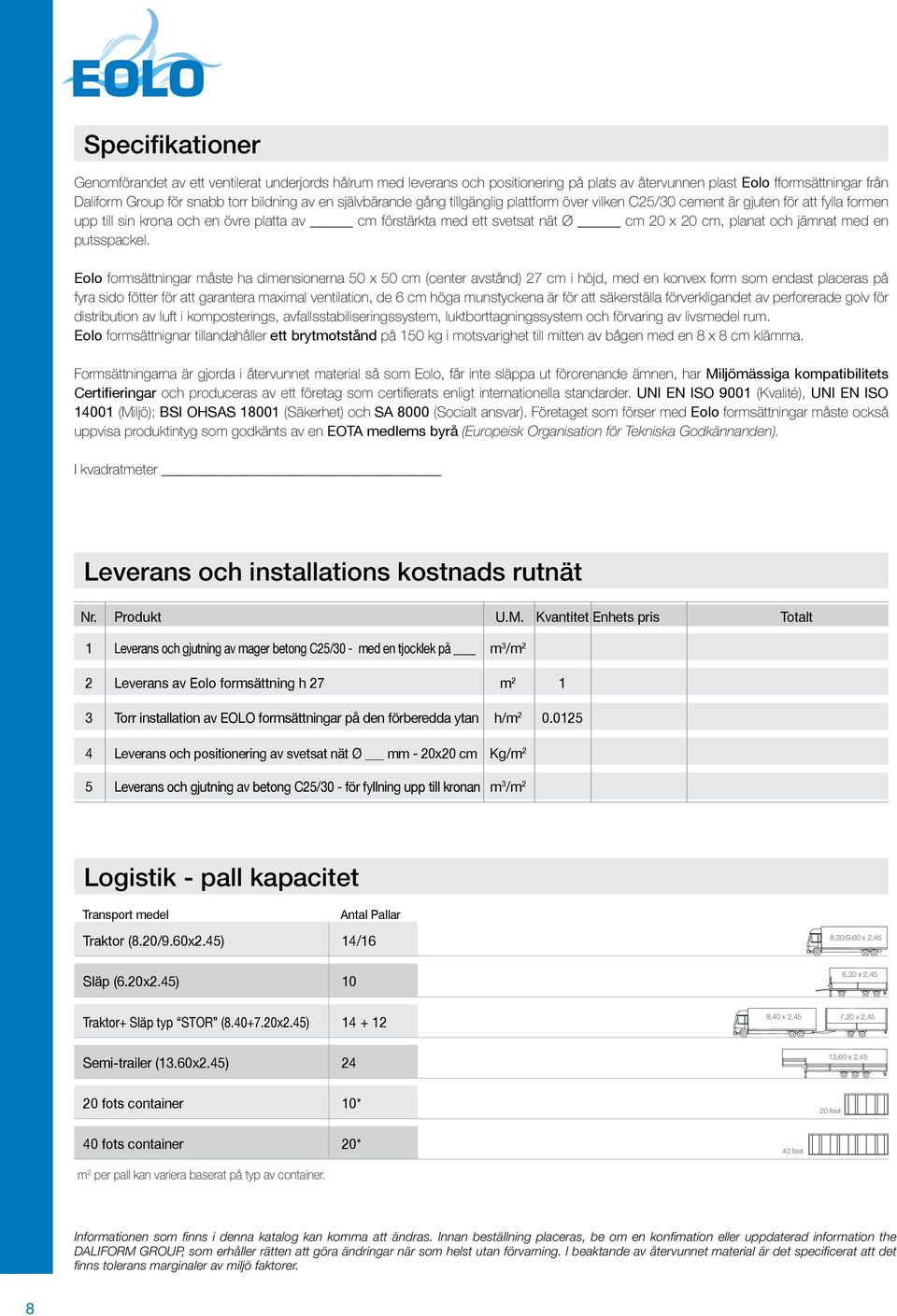

8 Specifikationer Genomförandet av ett ventilerat underjords hålrum med leverans och positionering på plats av återvunnen plast Eolo fformsättningar från Daliform Group för snabb torr bildning av en självbärande gång tillgänglig plattform över vilken C25/30 cement är gjuten för att fylla formen upp till sin krona och en övre platta av förstärkta med ett svetsat nät Ø 20 x 20, planat och jämnat med en putsspackel. Eolo formsättningar måste ha dimensionerna 50 x 50 (center avstånd) 27 i höjd, med en konvex form som endast placeras på fyra sido fötter för att garantera maximal ventilation, de 6 höga munstyckena är för att säkerställa förverkligandet av perforerade golv för distribution av luft i komposterings, avfallsstabiliseringssystem, luktborttagningssystem och förvaring av livsmedel rum. Eolo formsättnignar tillandahåller ett brytmotstånd på 150 kg i motsvarighet till mitten av bågen med en 8 x 8 klämma. Formsättningarna är gjorda i återvunnet material så som Eolo, får inte släppa ut förorenande ämnen, har Miljömässiga kompatibilitets Certi eringar och produceras av ett företag som certifi erats enligt internationella standarder. UNI EN ISO 9001 (Kvalité), UNI EN ISO (Miljö); BSI OHSAS (Säkerhet) och SA 8000 (Socialt ansvar). Företaget som förser med Eolo formsättningar måste också uppvisa produktintyg som godkänts av en EOTA medlems byrå (Europeisk Organisation för Tekniska Godkännanden). I kvadratmeter Leverans och installations kostnads rutnät Nr. Produkt U.M. Kvantitet Enhets pris Totalt 1 Leverans och gjutning av mager betong C25/30 - med en tjocklek på m 3 /m 2 2 Leverans av Eolo formsättning h 27 m Torr installation av EOLO formsättningar på den förberedda ytan h/m Leverans och positionering av svetsat nät Ø mm - 20x20 Kg/m 2 5 Leverans och gjutning av betong C25/30 - för fyllning upp till kronan m 3 /m 2 Logistik - pall kapacitet Transport medel Traktor (8.20/9.60x2.45) Antal Pallar 14/16 8,20/9,60 x 2,45 Släp (6.20x2.45) 10 6,20 x 2,45 Traktor+ Släp typ STOR ( x2.45) ,40 x 2,45 7,20 x 2,45 Semi-trailer (13.60x2.45) 24 13,60 x 2,45 20 fots container 10* 20 feet 40 fots container m 2 per pall kan variera baserat på typ av container. 20* 40 feet Informationen som fi nns i denna katalog kan komma att ändras. Innan beställning placeras, be om en konfi mation eller uppdaterad information the DALIFORM GROUP, som erhåller rätten att göra ändringar när som helst utan förvarning. I beaktande av återvunnet material är det specifi cerat att det fi nns tolerans marginaler av miljö faktorer. 88

9

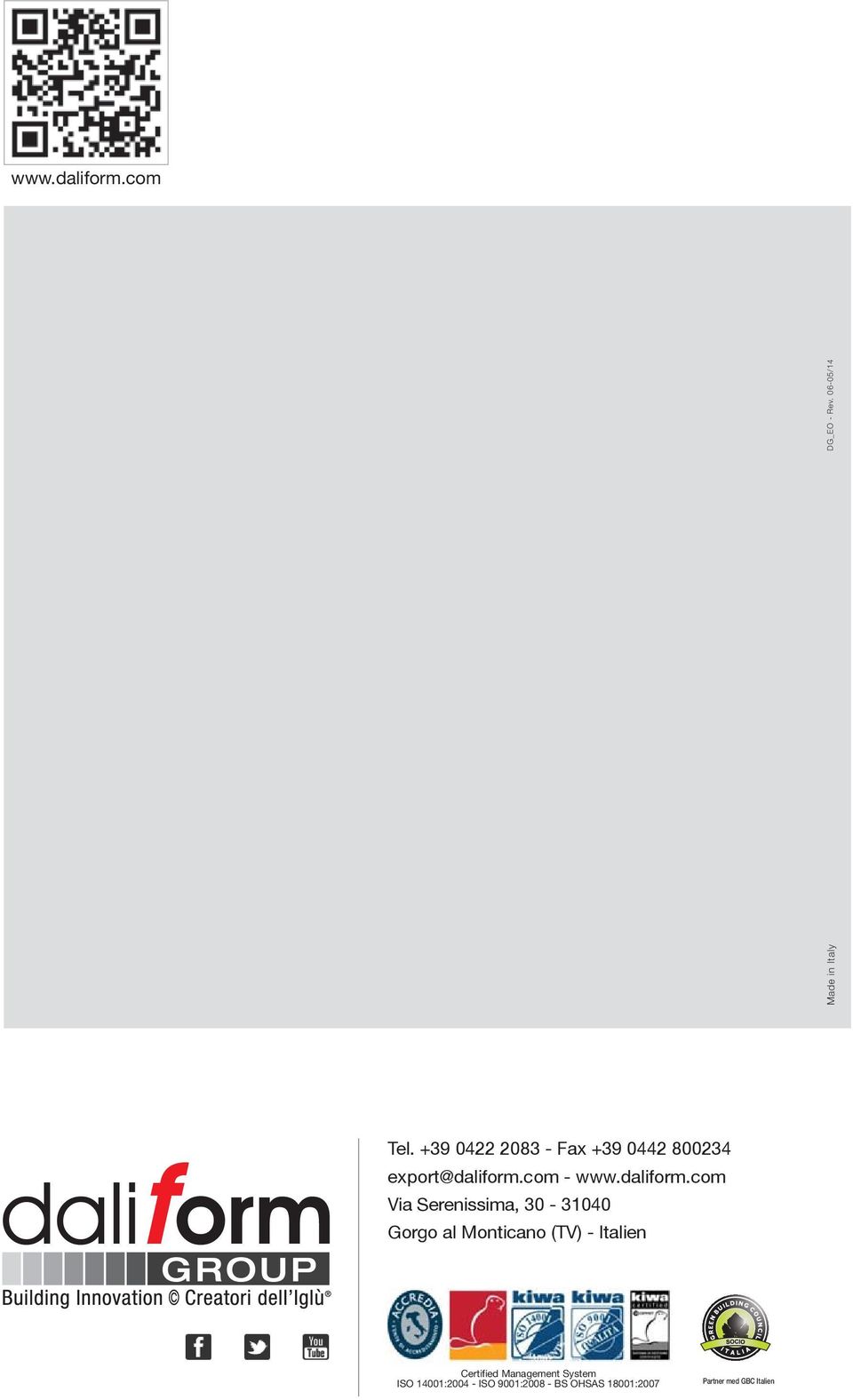

10 Made in Italy DG_EO - Rev /14 Tel Fax export@daliform.com - Via Serenissima, Gorgo al Monticano (TV) - Italien Certified Management System ISO 14001: ISO 9001: BS OHSAS 18001:2007 Partner med GBC Italien
