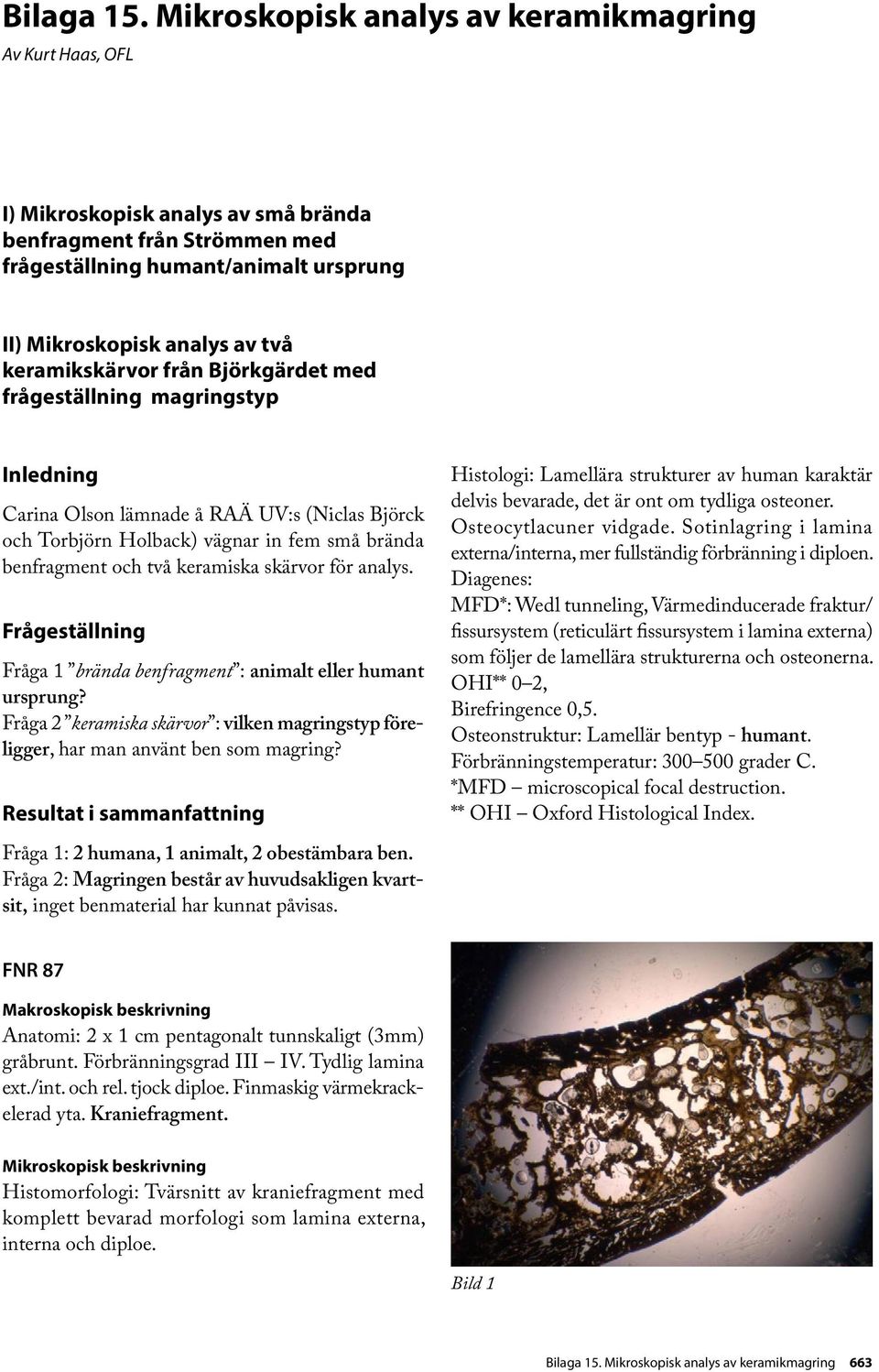

1 Bilaga 15. Mikroskopisk analys av keramikmagring Av Kurt Haas, OFL I) Mikroskopisk analys av små brända benfragment från Strömmen med frågeställning humant/animalt ursprung II) Mikroskopisk analys av två keramikskärvor från Björkgärdet med frågeställning magringstyp Inledning Carina Olson lämnade å RAÄ UV:s (Niclas Björck och Torbjörn Holback) vägnar in fem små brända benfragment och två keramiska skärvor för analys. Frågeställning Fråga 1 brända benfragment : animalt eller humant ursprung? Fråga 2 keramiska skärvor : vilken magringstyp föreligger, har man använt ben som magring? Resultat i sammanfattning Fråga 1: 2 humana, 1 animalt, 2 obestämbara ben. Fråga 2: Magringen består av huvudsakligen kvartsit, inget benmaterial har kunnat påvisas. Histologi: Lamellära strukturer av human karaktär delvis bevarade, det är ont om tydliga osteoner. Osteocytlacuner vidgade. Sotinlagring i lamina externa/interna, mer fullständig förbränning i diploen. Diagenes: MFD*: Wedl tunneling, Värmedinducerade fraktur/ fissursystem (reticulärt fissursystem i lamina externa) som följer de lamellära strukturerna och osteonerna. OHI** 0 2, Birefringence 0,5. Osteonstruktur: Lamellär bentyp - humant. Förbränningstemperatur: grader C. *MFD microscopical focal destruction. ** OHI Oxford Histological Index. FNR 87 Anatomi: 2 x 1 cm pentagonalt tunnskaligt (3mm) gråbrunt. Förbränningsgrad III IV. Tydlig lamina ext./int. och rel. tjock diploe. Finmaskig värmekrackelerad yta. Kraniefragment. Histomorfologi: Tvärsnitt av kraniefragment med komplett bevarad morfologi som lamina externa, interna och diploe. Bild 1 Bilaga 15. Mikroskopisk analys av keramikmagring 663

keramikskärvor från Björkgärdet med frågeställning magringstyp Inledning Carina Olson lämnade å RAÄ UV:s (Niclas Björck och Torbjörn Holback) vägnar in fem små brända benfragment och två keramiska

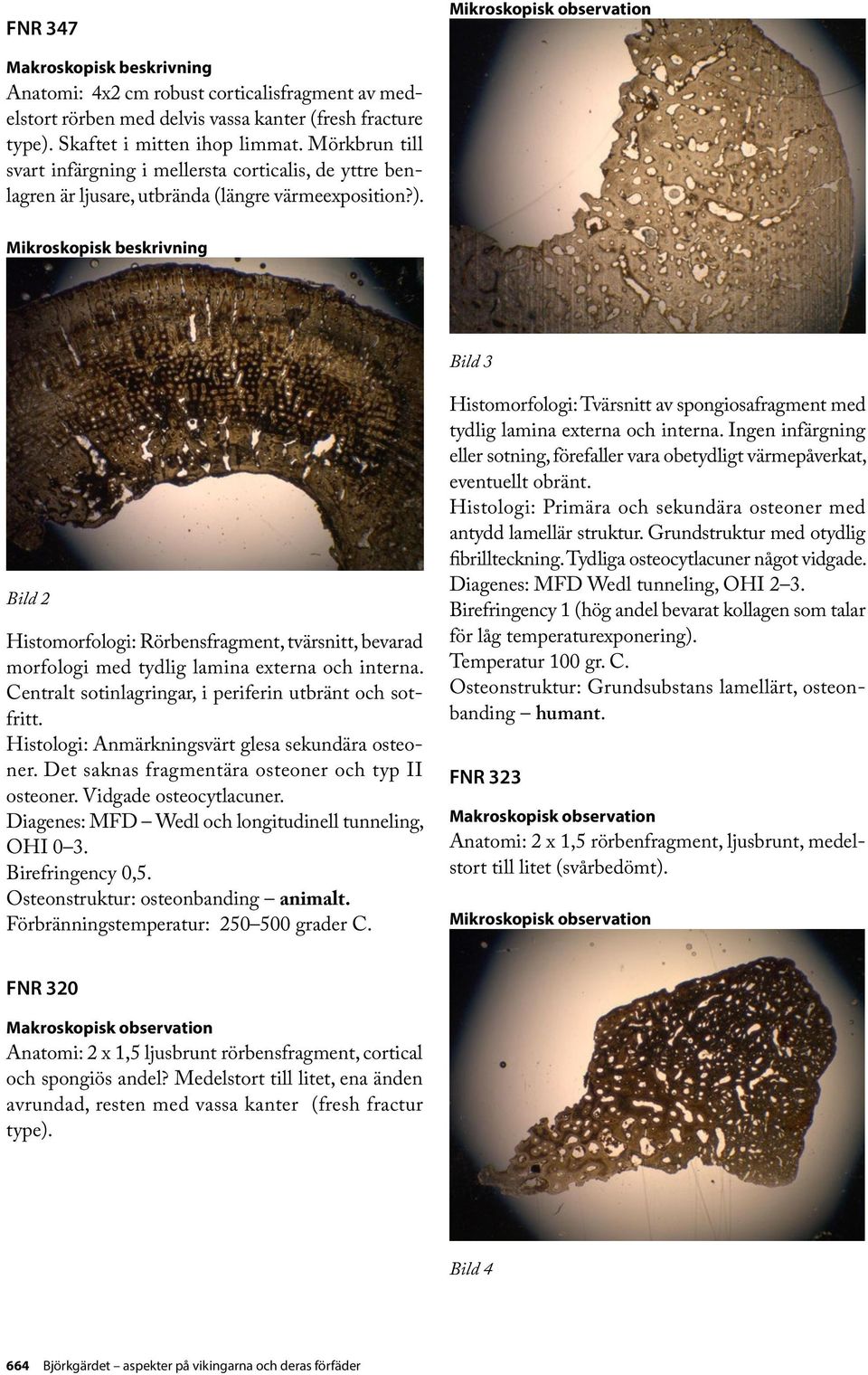

2 FNR 347 Anatomi: 4x2 cm robust corticalisfragment av medelstort rörben med delvis vassa kanter (fresh fracture type). Skaftet i mitten ihop limmat. Mörkbrun till svart infärgning i mellersta corticalis, de yttre benlagren är ljusare, utbrända (längre värmeexposition?). Bild 3 Bild 2 Histomorfologi: Rörbensfragment, tvärsnitt, bevarad morfologi med tydlig lamina externa och interna. Centralt sotinlagringar, i periferin utbränt och sotfritt. Histologi: Anmärkningsvärt glesa sekundära osteoner. Det saknas fragmentära osteoner och typ II osteoner. Vidgade osteocytlacuner. Diagenes: MFD Wedl och longitudinell tunneling, OHI 0 3. Birefringency 0,5. Osteonstruktur: osteonbanding animalt. Förbränningstemperatur: grader C. Histomorfologi: Tvärsnitt av spongiosafragment med tydlig lamina externa och interna. Ingen infärgning eller sotning, förefaller vara obetydligt värmepåverkat, eventuellt obränt. Histologi: Primära och sekundära osteoner med antydd lamellär struktur. Grundstruktur med otydlig fibrillteckning. Tydliga osteocytlacuner något vidgade. Diagenes: MFD Wedl tunneling, OHI 2 3. Birefringency 1 (hög andel bevarat kollagen som talar för låg temperaturexponering). Temperatur 100 gr. C. Osteonstruktur: Grundsubstans lamellärt, osteonbanding humant. FNR 323 Makroskopisk observation Anatomi: 2 x 1,5 rörbenfragment, ljusbrunt, medelstort till litet (svårbedömt). FNR 320 Makroskopisk observation Anatomi: 2 x 1,5 ljusbrunt rörbensfragment, cortical och spongiös andel? Medelstort till litet, ena änden avrundad, resten med vassa kanter (fresh fractur type). Bild Björkgärdet aspekter på vikingarna och deras förfäder

Bild 3 Bild 2 Histomorfologi: Rörbensfragment, tvärsnitt, bevarad morfologi med tydlig lamina externa och interna. Centralt sotinlagringar, i periferin utbränt och sotfritt.

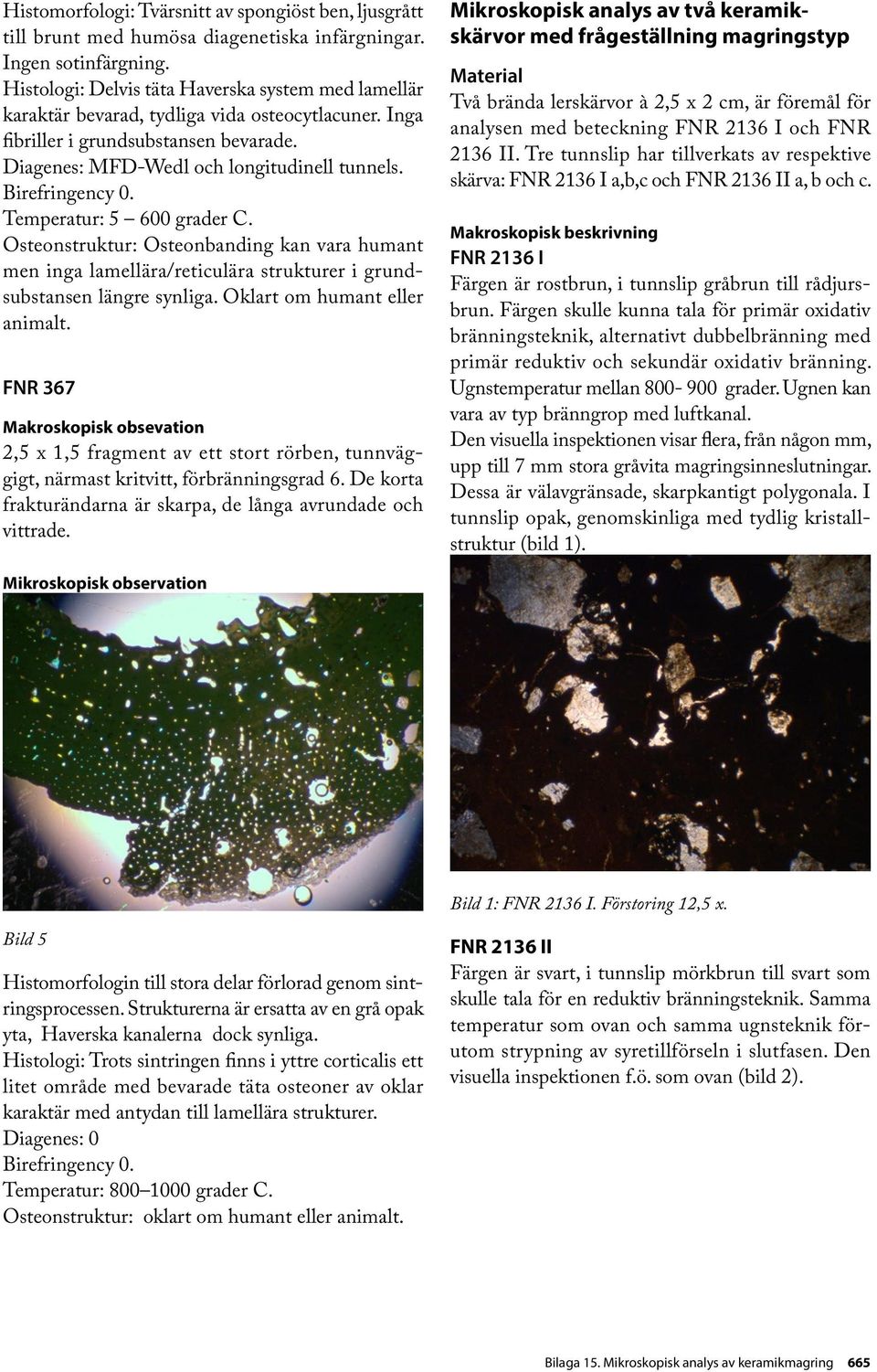

3 Histomorfologi: Tvärsnitt av spongiöst ben, ljusgrått till brunt med humösa diagenetiska infärgningar. Ingen sotinfärgning. Histologi: Delvis täta Haverska system med lamellär karaktär bevarad, tydliga vida osteocytlacuner. Inga fibriller i grundsubstansen bevarade. Diagenes: MFD-Wedl och longitudinell tunnels. Birefringency 0. Temperatur: grader C. Osteonstruktur: Osteonbanding kan vara humant men inga lamellära/reticulära strukturer i grundsubstansen längre synliga. Oklart om humant eller animalt. FNR 367 Makroskopisk obsevation 2,5 x 1,5 fragment av ett stort rörben, tunnväggigt, närmast kritvitt, förbränningsgrad 6. De korta frakturändarna är skarpa, de långa avrundade och vittrade. Mikroskopisk analys av två keramikskärvor med frågeställning magringstyp Material Två brända lerskärvor à 2,5 x 2 cm, är föremål för analysen med beteckning FNR 2136 I och FNR 2136 II. Tre tunnslip har tillverkats av respektive skärva: FNR 2136 I a,b,c och FNR 2136 II a, b och c. FNR 2136 I Färgen är rostbrun, i tunnslip gråbrun till rådjursbrun. Färgen skulle kunna tala för primär oxidativ bränningsteknik, alternativt dubbelbränning med primär reduktiv och sekundär oxidativ bränning. Ugnstemperatur mellan grader. Ugnen kan vara av typ bränngrop med luftkanal. Den visuella inspektionen visar flera, från någon mm, upp till 7 mm stora gråvita magringsinneslutningar. Dessa är välavgränsade, skarpkantigt polygonala. I tunnslip opak, genomskinliga med tydlig kristallstruktur (bild 1). Bild 1: FNR 2136 I. Förstoring 12,5 x. Bild 5 Histomorfologin till stora delar förlorad genom sintringsprocessen. Strukturerna är ersatta av en grå opak yta, Haverska kanalerna dock synliga. Histologi: Trots sintringen finns i yttre corticalis ett litet område med bevarade täta osteoner av oklar karaktär med antydan till lamellära strukturer. Diagenes: 0 Birefringency 0. Temperatur: grader C. Osteonstruktur: oklart om humant eller animalt. FNR 2136 II Färgen är svart, i tunnslip mörkbrun till svart som skulle tala för en reduktiv bränningsteknik. Samma temperatur som ovan och samma ugnsteknik förutom strypning av syretillförseln i slutfasen. Den visuella inspektionen f.ö. som ovan (bild 2). Bilaga 15. Mikroskopisk analys av keramikmagring 665

Birefringency 0. Temperatur: 5 600 grader C. Osteonstruktur: Osteonbanding kan vara humant men inga lamellära/reticulära strukturer i grundsubstansen längre synliga. Oklart om humant eller animalt.

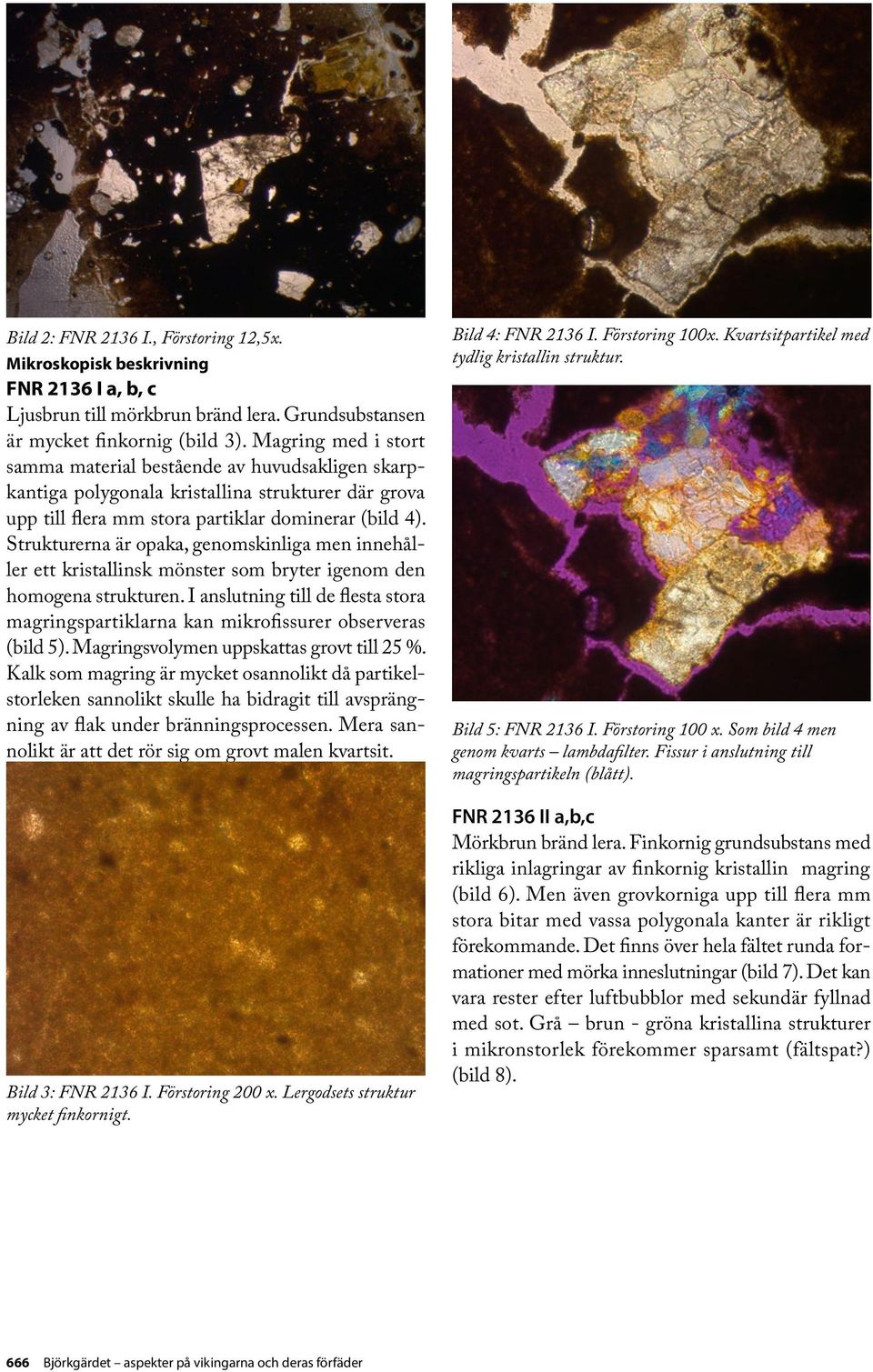

4 Bild 2: FNR 2136 I., Förstoring 12,5x. FNR 2136 I a, b, c Ljusbrun till mörkbrun bränd lera. Grundsubstansen är mycket finkornig (bild 3). Magring med i stort samma material bestående av huvudsakligen skarpkantiga polygonala kristallina strukturer där grova upp till flera mm stora partiklar dominerar (bild 4). Strukturerna är opaka, genomskinliga men innehåller ett kristallinsk mönster som bryter igenom den homogena strukturen. I anslutning till de flesta stora magringspartiklarna kan mikrofissurer observeras (bild 5). Magringsvolymen uppskattas grovt till 25 %. Kalk som magring är mycket osannolikt då partikelstorleken sannolikt skulle ha bidragit till avsprängning av flak under bränningsprocessen. Mera sannolikt är att det rör sig om grovt malen kvartsit. Bild 3: FNR 2136 I. Förstoring 200 x. Lergodsets struktur mycket finkornigt. Bild 4: FNR 2136 I. Förstoring 100x. Kvartsitpartikel med tydlig kristallin struktur. Bild 5: FNR 2136 I. Förstoring 100 x. Som bild 4 men genom kvarts lambdafilter. Fissur i anslutning till magringspartikeln (blått). FNR 2136 II a,b,c Mörkbrun bränd lera. Finkornig grundsubstans med rikliga inlagringar av finkornig kristallin magring (bild 6). Men även grovkorniga upp till flera mm stora bitar med vassa polygonala kanter är rikligt förekommande. Det finns över hela fältet runda formationer med mörka inneslutningar (bild 7). Det kan vara rester efter luftbubblor med sekundär fyllnad med sot. Grå brun - gröna kristallina strukturer i mikronstorlek förekommer sparsamt (fältspat?) (bild 8). 666 Björkgärdet aspekter på vikingarna och deras förfäder

Strukturerna är opaka, genomskinliga men innehåller ett kristallinsk mönster som bryter igenom den homogena strukturen.

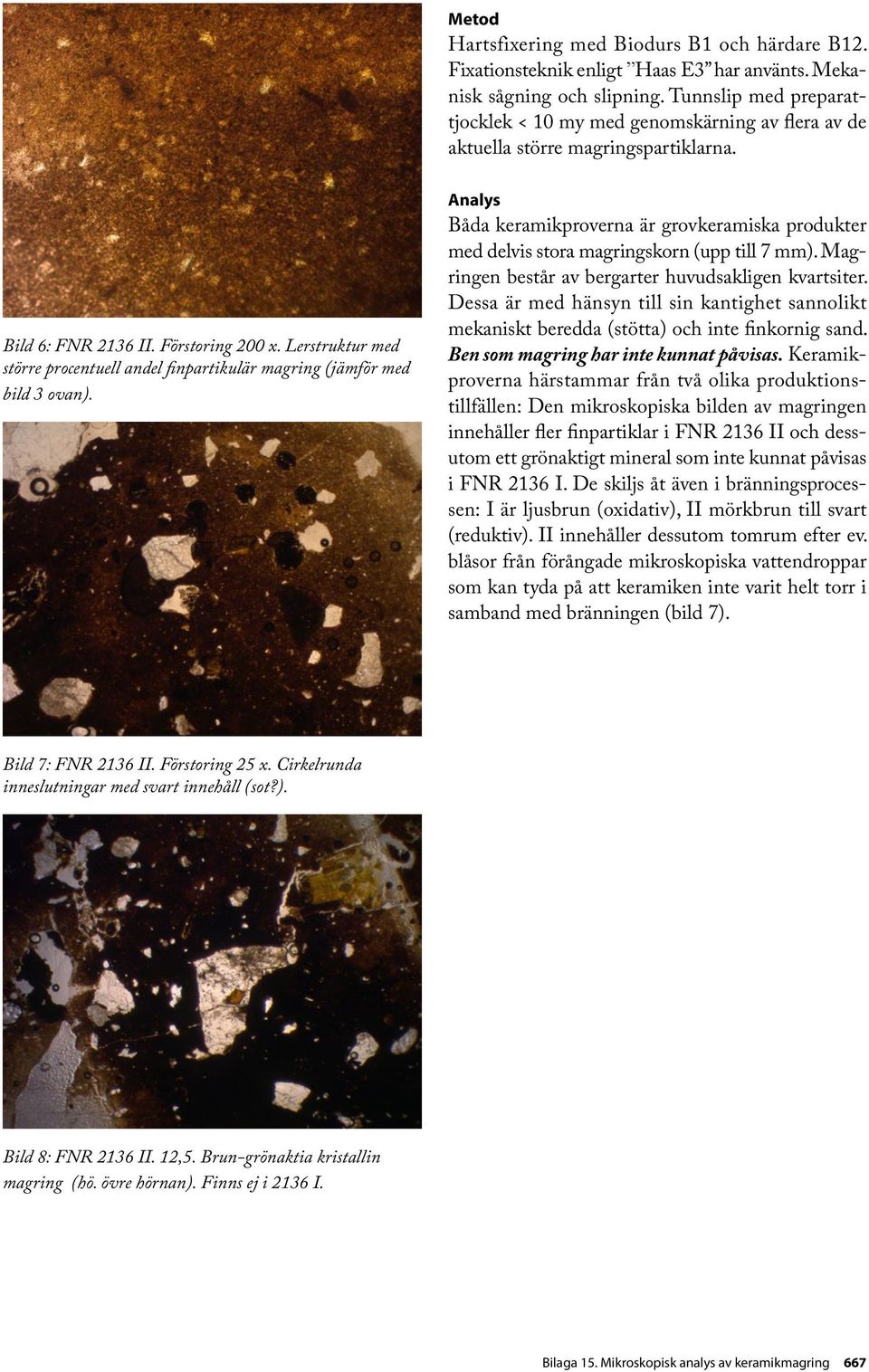

5 Metod Hartsfixering med Biodurs B1 och härdare B12. Fixationsteknik enligt Haas E3 har använts. Mekanisk sågning och slipning. Tunnslip med preparattjocklek < 10 my med genomskärning av flera av de aktuella större magringspartiklarna. Bild 6: FNR 2136 II. Förstoring 200 x. Lerstruktur med större procentuell andel finpartikulär magring (jämför med bild 3 ovan). Analys Båda keramikproverna är grovkeramiska produkter med delvis stora magringskorn (upp till 7 mm). Magringen består av bergarter huvudsakligen kvartsiter. Dessa är med hänsyn till sin kantighet sannolikt mekaniskt beredda (stötta) och inte finkornig sand. Ben som magring har inte kunnat påvisas. Keramikproverna härstammar från två olika produktionstillfällen: Den mikroskopiska bilden av magringen innehåller fler finpartiklar i FNR 2136 II och dessutom ett grönaktigt mineral som inte kunnat påvisas i FNR 2136 I. De skiljs åt även i bränningsprocessen: I är ljusbrun (oxidativ), II mörkbrun till svart (reduktiv). II innehåller dessutom tomrum efter ev. blåsor från förångade mikroskopiska vattendroppar som kan tyda på att keramiken inte varit helt torr i samband med bränningen (bild 7). Bild 7: FNR 2136 II. Förstoring 25 x. Cirkelrunda inneslutningar med svart innehåll (sot?). Bild 8: FNR 2136 II. 12,5. Brun-grönaktia kristallin magring (hö. övre hörnan). Finns ej i 2136 I. Bilaga 15. Mikroskopisk analys av keramikmagring 667

Lerstruktur med större procentuell andel finpartikulär magring (jämför med bild 3 ovan). Analys Båda keramikproverna är grovkeramiska produkter med delvis stora magringskorn (upp till 7 mm).
