Aitik Dagbrott och anrikning i världsklass Nulägen och behov. Ulf Marklund Peter Richardson

Transkript

1 Aitik Dagbrott och anrikning i världsklass Nulägen och behov Ulf Marklund Peter Richardson

2 Bolidens produktionsenheter Rönnskär (Sverige) g Kopparsmältvek Aitik (Sverige) g Koppargruva Bolidenområdet (Sverige) g Zinkgruvor Garpenberg (Sverige) g Zinkgruva Tara (Irland) g Zinkgruva Arctic Circle Harjavalta/Pori (Finland) g Kopparsmältvek Kokkola (Finland) g Zinksmältverk Odda (Norge) g Zinksmältverk Bergsöe (Sverige) g Blysmältverk Smältverk Gruva

3 Världens kopparmalms fyndigheter Source; Brook Hunt

4 Världens kopparmalms produktion Ing halt Cu Andelen OJ brytning Cu Cu % År Andel OJ År Gråberg/Malm Mton/år Me de ls torlek ko pparg ruv or År år Source; Brook Hunt

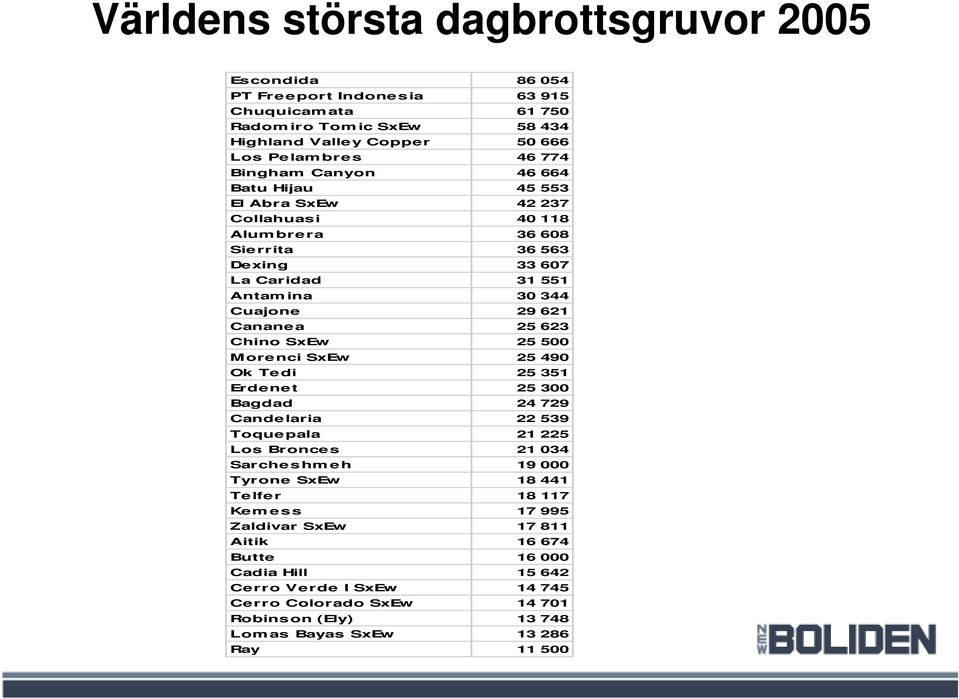

5 Världens största dagbrottsgruvor 2005 Escondida PT Freeport Indonesia Chuquicamata Radom iro Tom ic SxEw Highland Valley Copper Los Pelambres Bingham Canyon Batu Hijau El Abra SxEw Collahuasi Alum bre ra Sie rrita De xing La Caridad Antam ina Cuajone Cananea Chino SxEw M ore nci SxEw Ok Tedi Erde ne t Bagdad Cande laria Toquepala Los Bronces Sarcheshmeh Tyrone SxEw Te lfe r Kemess Zaldivar SxEw Aitik Butte Cadia Hill Cerro Verde I SxEw Cerro Colorado SxEw Robinson (Ely) Lomas Bayas SxEw Ray

6 Aitik Aitik en av Europas största koppargruvor Produktionen startade 1968 och genom åren har gruvan byggts ut och produktionen ökat Malmreserverna vid nuvarande produktionsnivå beräknas räcka till minst 2015 Produktion 2007 Malm 18,20 Mton Metallinnehåll Koppar ton Silver kg Guld kg

7 Produktionsflöde Gruva Anrikning

8 Aitik - fakta Sedan produktionsstarten 1968 har: Aitik anrikat 450 miljoner ton malm Aitik levererat 5,7 miljoner ton kopparslig till Rönnskär Aitik utvunnit 1,6 miljoner ton koppar Aitik utvunnit kg guld Aitik utvunnit kg silver

9 Aitik - succéfaktorer Bra klimat för dagbrottsbrytning Släntstabilitet och design, kvalitetskontroll Autogenmalning Egen teknikutveckling inom Boliden Bra samarbete med leverantörer Hög produktivitet Ständiga produktionsökningar Fokus på hållbarhetsutveckling

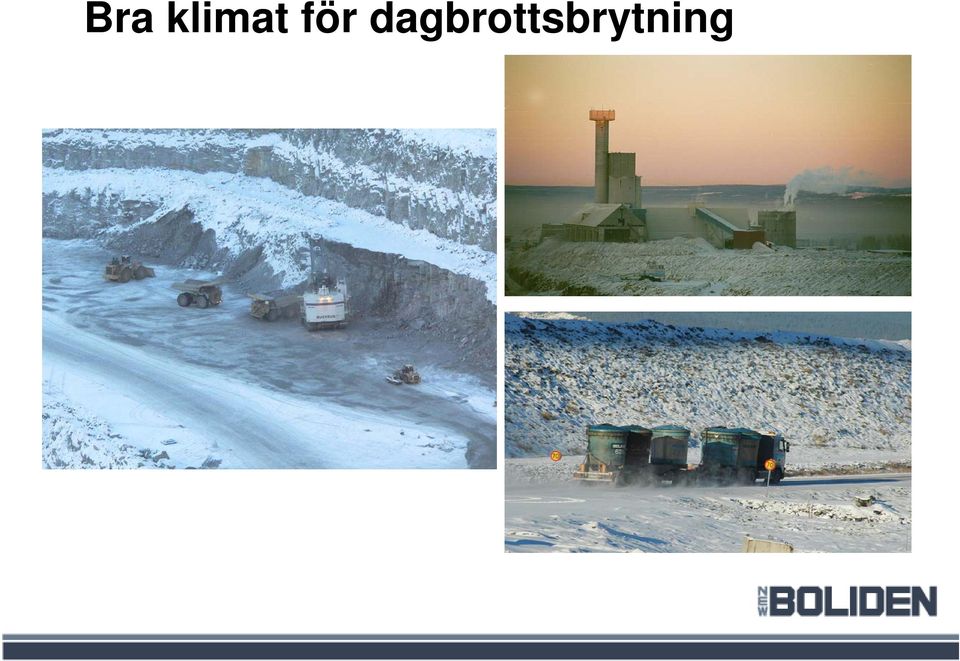

10 Bra klimat för dagbrottsbrytning

11 Släntstabilitet Designmetod utvecklad enligt doktorsavhandling Analysis of large scale rock slopes. Teoretiska sprängpåverkanskriteria framtagna för vald sprängdesign. Försprängning infört för klenare berg på hängväggen. Geohydroligisk kunskapsinsamling och släntdränering är pågående aktiviteter.

12 Aitik Gråberg/malm förhållande Stripping Ratio 0.20 Stripping Ratio (Ack)

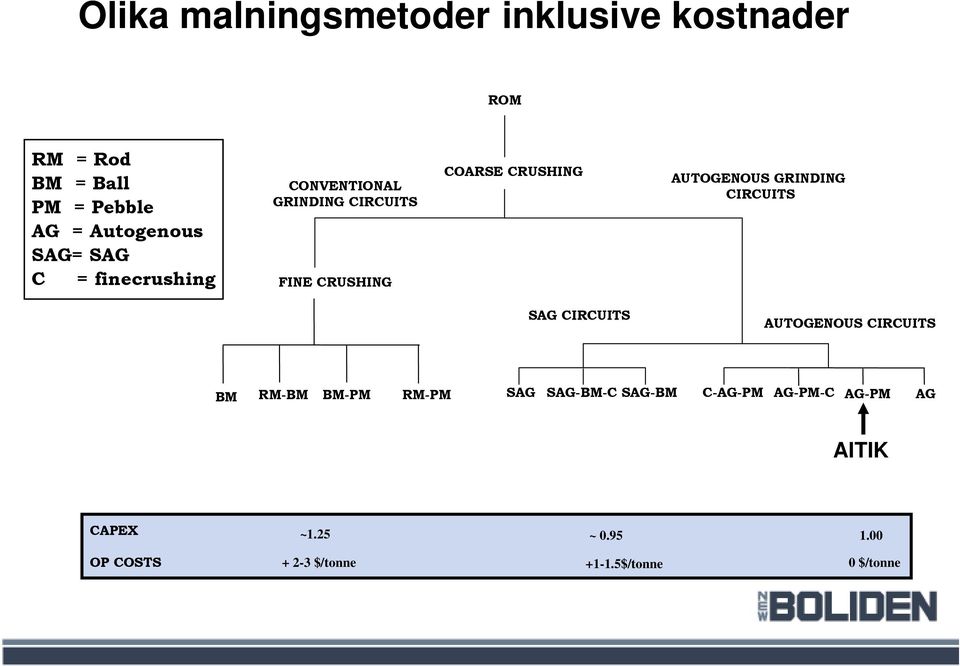

13 Olika malningsmetoder inklusive kostnader ROM RM = Rod BM = Ball PM = Pebble AG = Autogenous SAG= SAG C = finecrushing CONVENTIONAL GRINDING CIRCUITS FINE CRUSHING COARSE CRUSHING AUTOGENOUS GRINDING CIRCUITS SAG CIRCUITS AUTOGENOUS CIRCUITS BM RM-BM BM-PM RM-PM SAG SAG-BM-C SAG-BM C-AG-PM AG-PM-C AG-PM AG AITIK CAPEX ~1.25 ~ OP COSTS $/tonne $/tonne 0 $/tonne

14 Bolidens teknik utveckling Boliden har en egen central teknikutvecklingsavdelning med fler än 60 ingenjörer och tekniker som erbjuder service till produktionsavdelingarna samt utför allmän utvecklingsarbete. Den egna teknikavdelningen har lättare att föreslå och implementera ny teknik (konsulter tenderar att föreslå i första hand säkra lösningar) Teknikavdelningen är en bra utbildningsplats för nya ingenjörer samt även vidareutveckling av kvalificerade medarbetare.

15 Samarbete med leverantörer Norden har många stora och starka leverantörer till gruvindustrin (Atlas Copco, Sandvik, Metso, Outotec mm) Mycket bra samarbete mellan gruvorna och leverantörer vid utveckling av ny utrustning och metoder Leasingavtal för bla infodring, pumpning samt underhållsavtal på tung gruvutrustning

16 Brook Hunt; Konkurrentanalys, 2006 AITIK Copper % HEAD GRADE Brook Hunt Production Centile EMPLOYMENT COSTS $/manhour Brook Hunt Production Centile PRODUCTIVITY: MINE, MILL & GA Ore Milled: tonnes/manhour Brook Hunt Production Centile $/tonne ore LABOUR COSTS Production Centile Brook Hunt ELECTRICITY PRICE c/kwh Brook Hunt Production Centile COSTS TO CONCENTRATE $/tonne ore Brook Hunt Production Centile

17 Ständiga produktionsökningar Kton Aitik har sedan starten 1968 anrikat ca 465 miljoner ton malm

18 Aitik 36 - expansion Investering på 5,2 miljarder kronor i expansion Aitik ger: Förbättrad konkurrenskraft och kraftigt sänkt cash cost Förstärkt lönsamhet Tredubbling av malmreserv från ca. 200 Mton till drygt 600 Mton Förlängd livslängd på gruvan från 2016 till 2025 Ökad koppar-, guld- och silverproduktion samt ny produktion av molybden Förbättrade energi- och miljöprestanda Potential för framtida ytterligare expansion/utbyggnad

19 Infrastruktur

20 Krossar och infrakt Tre krossplatser varav en i dagen Mobila krossar Ny banduppfrakt med 7 km total längd, varav 3,5 km under jord Hög driftstillgänglighet och låg driftskostnad

21 Anrikningsverk - teknik En anläggning baserad på bästa teknik och största beprövade skala Två st. kvarnserier, design kapacitet 2200 t/h per serie Primärkvarnar: 11.6 m x 13.7 m 22,5 MW ringmotorer Sekundärkvarnar: 9,1 m x 11,3 m 10 MW varvtalsstyrda motorer 26 st 160 m 3 flotationsapparater Molybdenflotation Avpyritisering Tre st. pressluftsfilter

22 11 m diameter SAG kvarn från Metso

23 Utvecklingsbehov Aitik Fragmentering, med bäring mot kontroll av slänter och kapacitet i gruva och verk Effektivare produktionsstyrning Automation, förarlösa maskiner Större utrustning truckar, kvarnar Processtyrning Effektivare utvinning av låghaltiga biprodukter, guld, molybden ev industrimineraler

24 En av världens mest effektiva gruvor Ton/mantimme globalt medel 0 18 Mton 36 Mton

25 Sänkt Cash Cost stärker konkurrenskraften USc/lb Mton 36 Mton

26 Miljöförbättringar Modern teknik kommer att ge: Ökad energieffektivitet Effektivare vattenhantering Minskade utsläpp av stoft till luft Förbättrad efterbehandling Bättre tillvaratagande av naturtillgångar
