1 Dammhöjning säkerställer fortsatt gruvdrift Hans Häggström Vattenkraftens FoU-dagar maj Stockholm, KTH 1

2 Disposition Boliden Mineral AB Bolidenområdet Anrikningssand, sandmagasin och gruvdammar Hötjärnsmagasinet Etapp 1 Etapp 2 Behov och materialtillgång Materialspecifikation Provtagning - morän Övriga konstruktioner Inväxling - vattenbalans Övervakning Frågor 2

3 Metaller för ett hållbart samhälle Verksamhet inom prospektering, gruvdrift, smältverk och återvinning Världsledande produktivitet tack vare teknikutveckling 6 gruvenheter och 5 smältverk Sverige, Norge, Finland och Irland Koppar är bland de bästa ledarna av el och värme, cirka 60 procent av den totala kopparkonsumtionen används för dessa applikationer. Även silver, tellur och zink är viktiga metaller i solcellsparker. 3

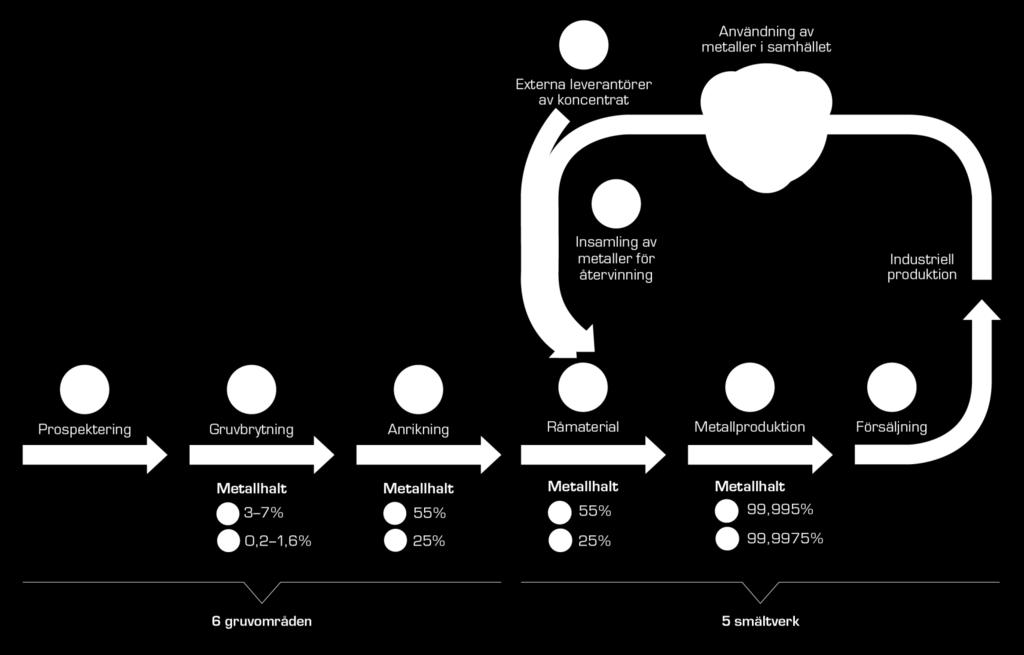

4 Starka meriter inom förlängning av gruvors livslängd och utveckling av nya projekt Genom att tillföra, förädla och återvinna samhällsnödvändiga basoch ädelmetaller, är Boliden en viktig del i den cirkulära ekonomin. Pilotanläggningen för elektrifierade transporter i Aitik. 80% minskning av växthusgasutsläpp där tekniken implementeras. 4

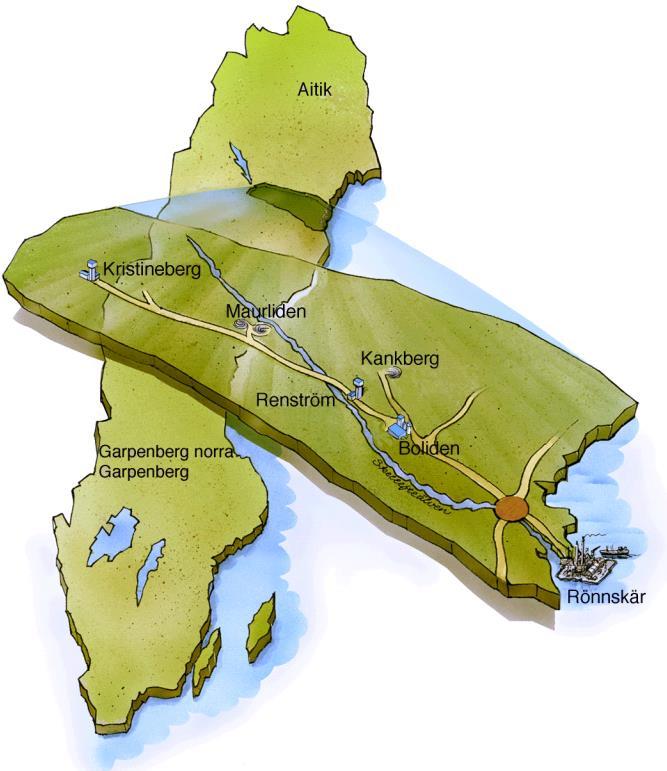

5 Bolidenområdet Försörjning Tre underjordsgruvor: Kristineberg, Renström och Kankberg Ett dagbrott i Maurliden Slagg från Rönnskär Anrikning Ett gemensamt anrikningsverk i Boliden. Komplexa malmer på historisk mark Zink, Koppar, Guld, Silver, Bly och Tellur Ton BAO/G1Z Projekt Leverantörsträff 5

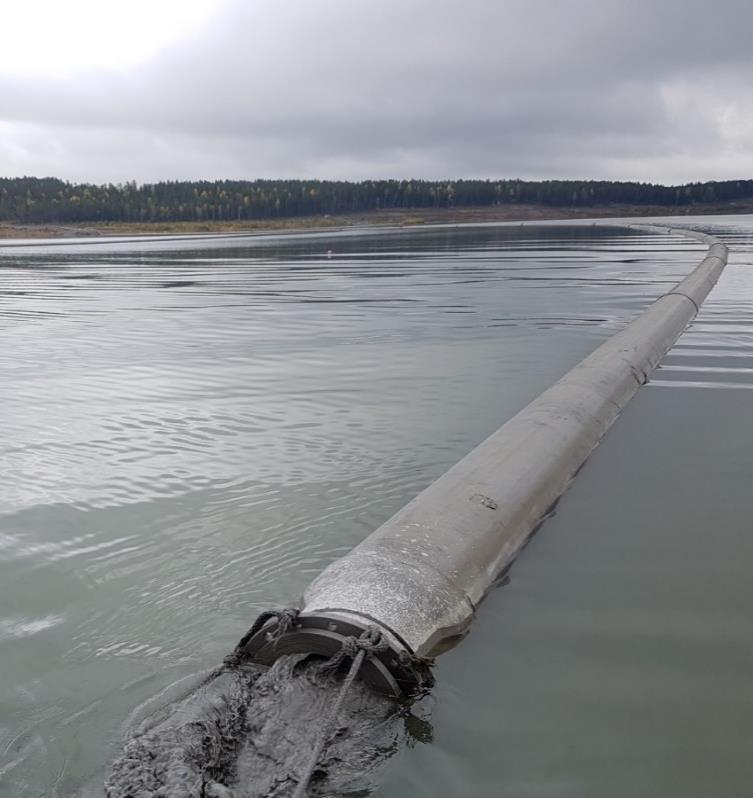

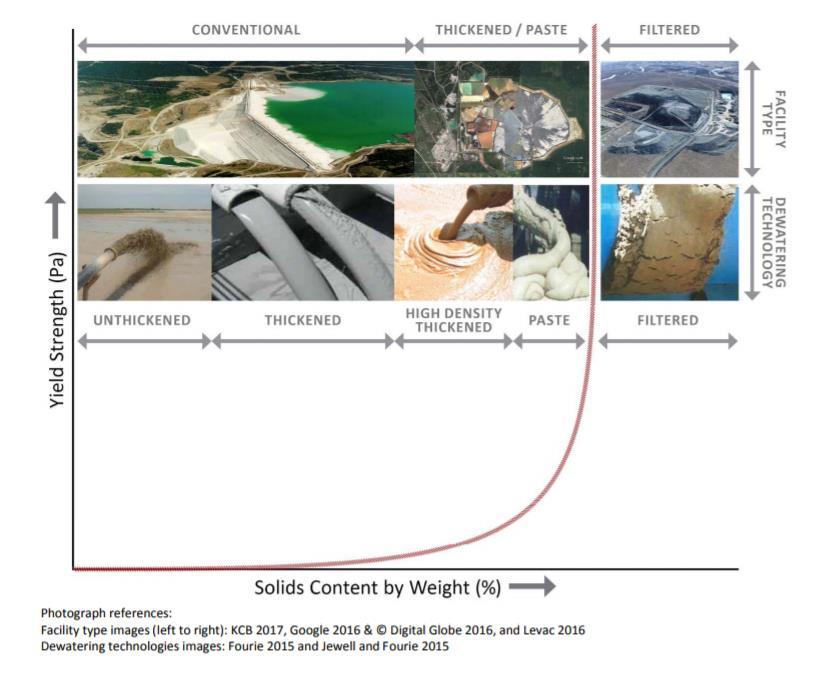

6 Anrikningssand, sandmagasin och gruvdammar En restprodukt - utvinningsavfall Varierande egenskaper Ständigt ökande deponeringsbehov Inåt, uppåt eller utåt 6

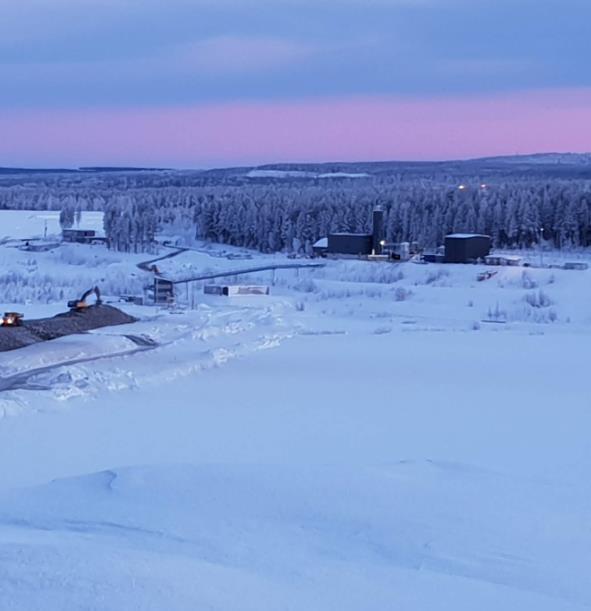

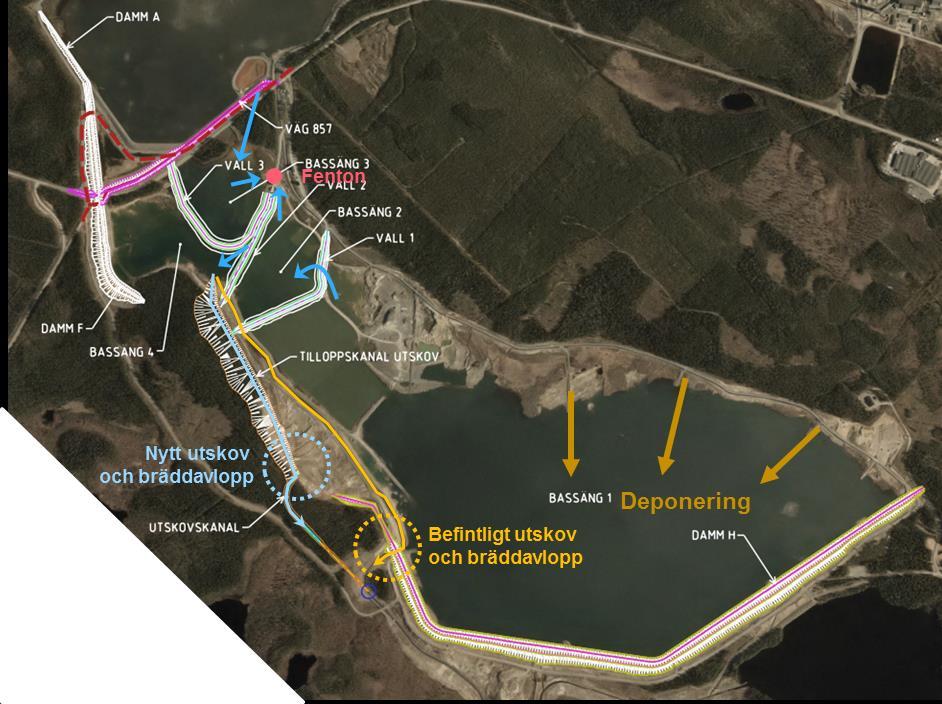

7 Hötjärnsmagasinet Damm F och H I drift togs år 2011 i december Byggs i två etapper Beräknad livslängd 20 år (10+10) Deponikapacitet på ca 20 miljoner m 3 anrikningssand Ändutsläpp, deponering under vatten Fyra bassänger Fentonreaktor 7

8 Etapp 1 Krönnivå +219, högsta dammhöjd 17 m Dämningsgräns +216 Arbeten utförda Förändring av typsektion Instrumentering Kontroll under byggtiden Vattenkvot, kornkurva, vattenvolymeter och hydraulisk konduktivitet Val av morän och packning för att uppfylla krav på täthet 8

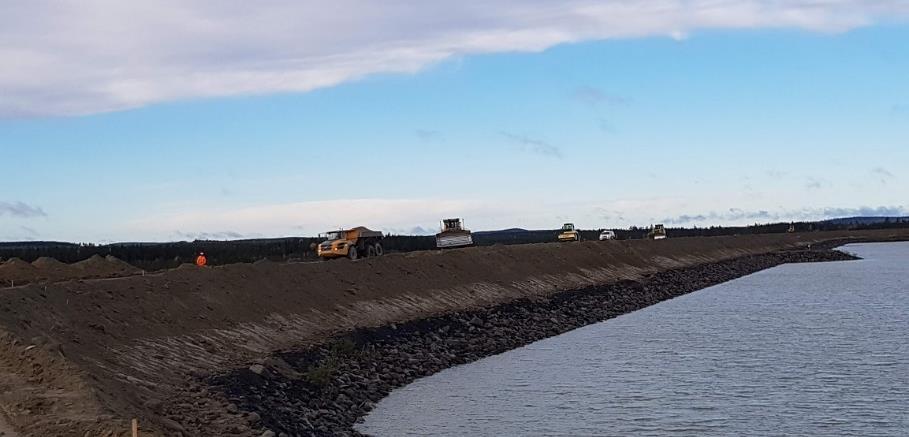

9 Etapp 2 Krönnivå +224,5, dammhöjd 22,5 m Dämningsgräns +221,5 Planerat att utföras Ny placering av utskovskanal med tillhörande utskov och reservutskov Damm H ca 2,6 km lång och damm F ca 1 km lång Uppströms 1:2, nedströms 1:3 Damm H 9

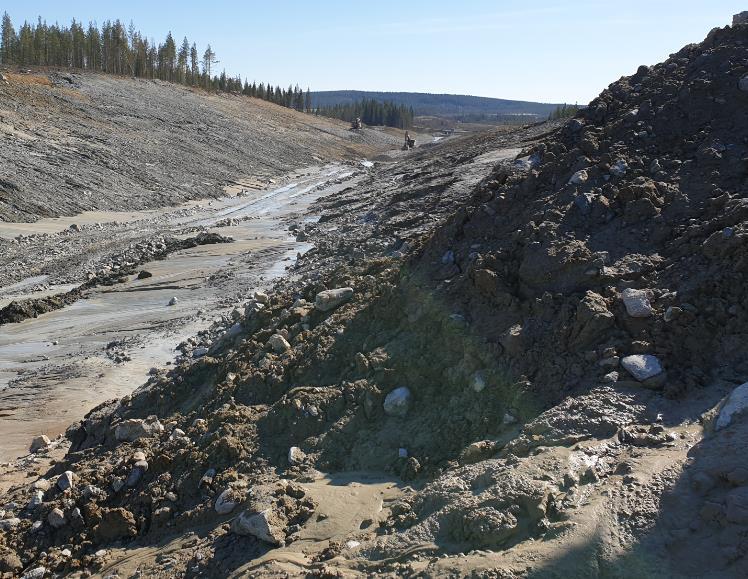

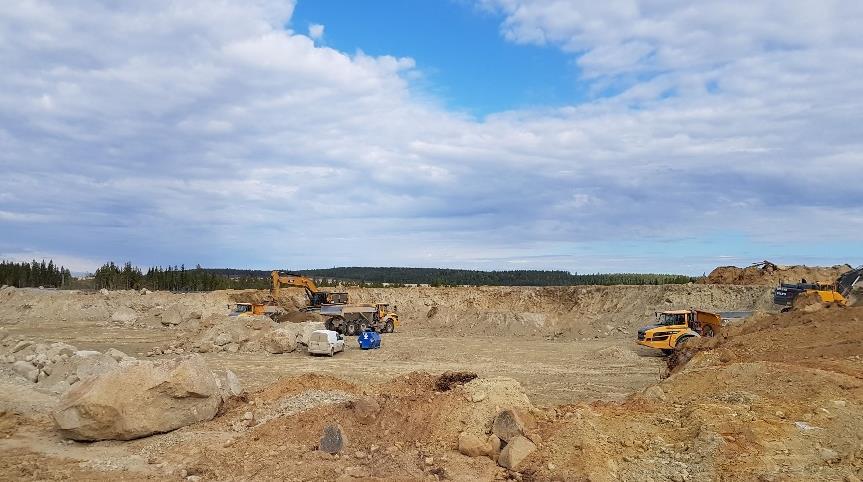

10 Behov och materialtillgång Moräntäkt Damm H och damm F ska höjas 5,5 m Damm As förlängning ska höjas 0,5 m Material: morän med filter under dammtån För anläggande av Etapp II behövs: m 3 morän (ca 300 simbassänger) - 1,2 miljoner m 3 berg (motsvarande 2 Globen, eller ca 2,5 miljoner ton dvs. mer än gruvorna producerar under ett helt år) Ytan för arbetena uppgår till ca 450 ha (~2 gånger ytan för Boliden tätort) Utloppskanal och moräntäkt 10

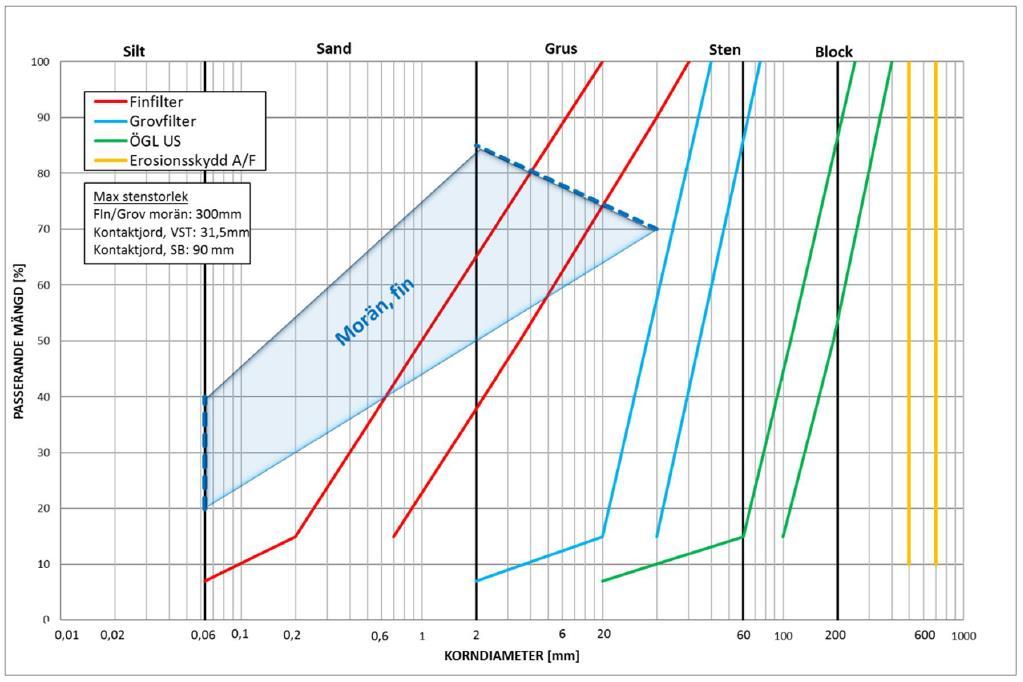

11 Materialspecifikation Fin och grov morän Fin- och grovfilter Övergångslager Släntskydd Erosionsskydd Tåsten Krönskydd Slitlager Skyddslager Sprängstensfyllning 11

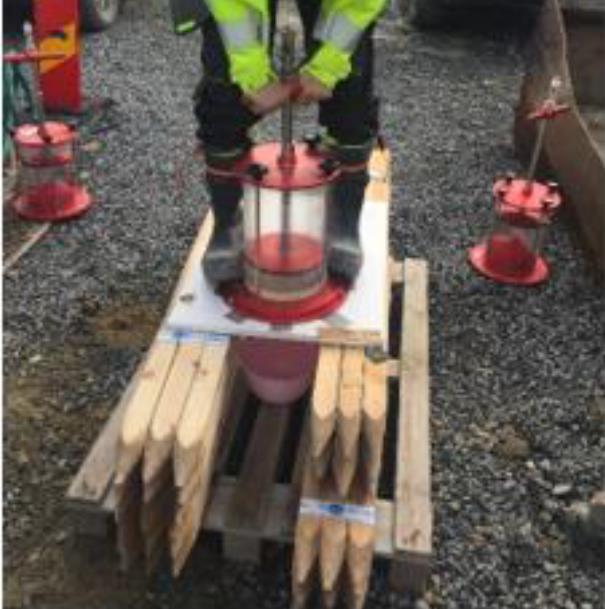

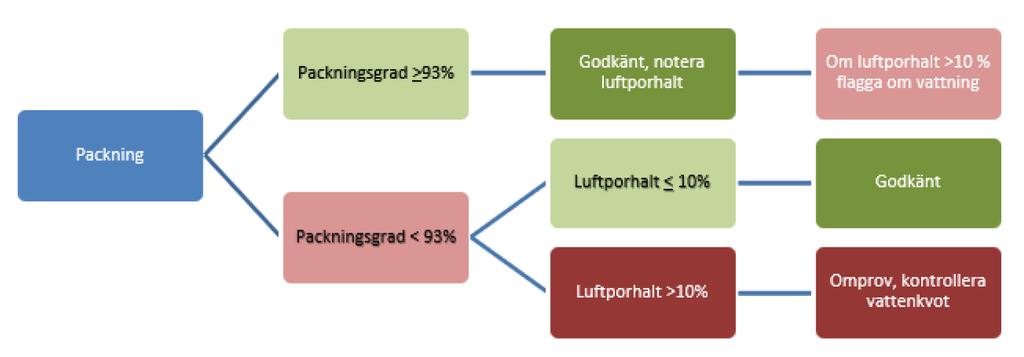

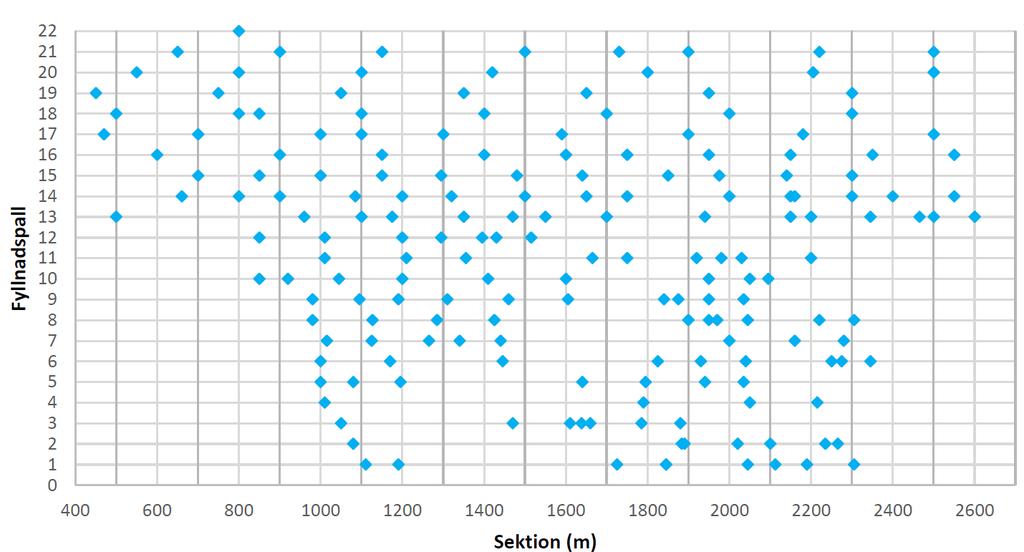

12 Provtagning - Morän Täkt Vattenkvot 1 st/1 000 m 3 utlastat Kornfördelningskurva 1 st/2 000 m 3 utlastat Permeabilitet 1 st/8 000 m 3 utlastad Tung proctorpackning 10 st/täkt Dammar Vattenkvot 1 st/2 000 m 3 utlagt Kornfördelningskurva 1 st/2 000 m 3 utlagt Packningsprov 1 st/2 000 m 3 utlagt 12

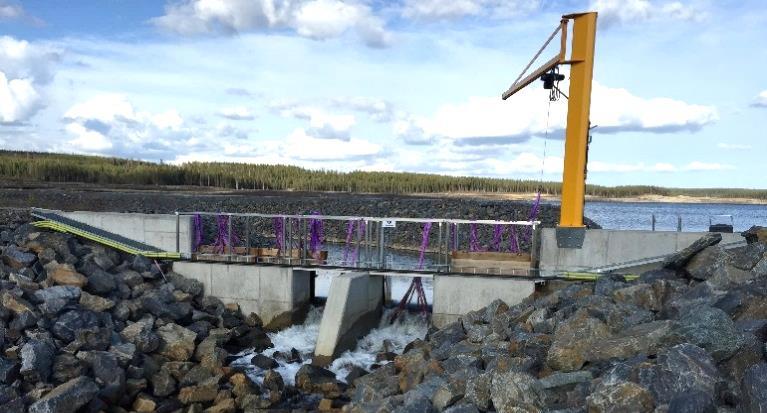

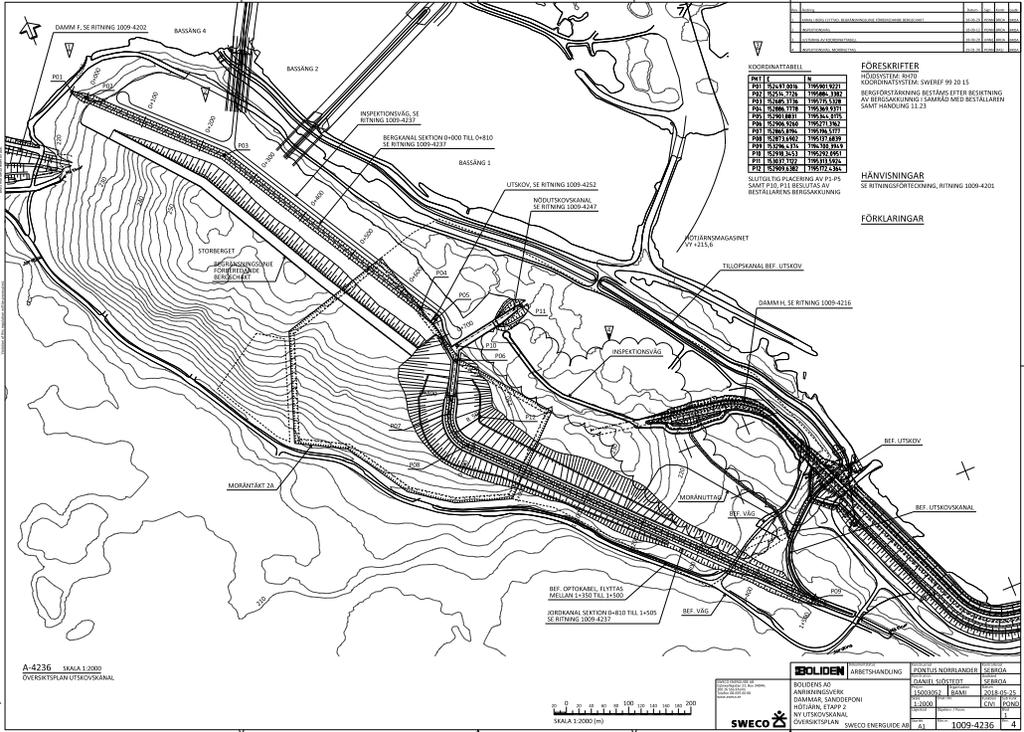

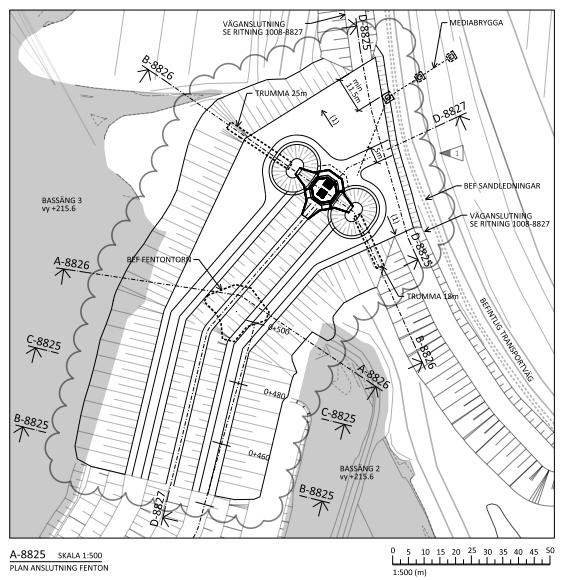

13 Övriga konstruktioner Nytt utskov anläggs i berg för att klara magasinets nya nivå Ny utskovskanal ansluter till befintlig kanal nedströms damm H Driftutskov Etapp II Bräddavlopp Etapp II Driftutskov och bräddavlopp Etapp I Anslutning till befintlig kanal Bef. Fenton Bef. Fenton Nytt vattenreningsverk byggs på en högre nivå Vallar mellan bassänger höjs för fortsatt särhållning av vatten Renat vatten (bassäng 4) leds till utskovet BAO/G1Z Projekt 13

14 Inväxling - vattenbalans Driftnivå +215 till +220 Simuleringsmodell Gold.sim Pumpa vatten 14

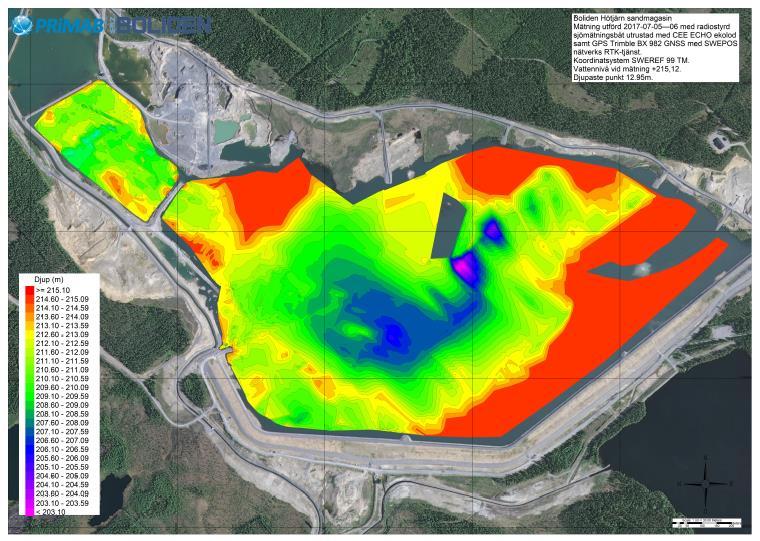

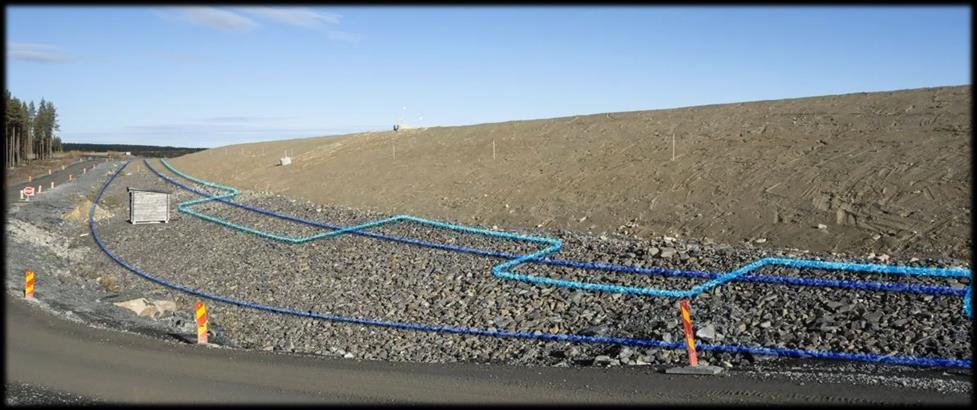

15 Övervakning Regelbunden kvalitetskontroll av utgående vatten Dammens funktion kontrolleras med hjälp av bl.a: Rondering Vattennivå Vattenståndsrör Läckagebrunnar Rörelsemätning Fiberoptisk kabel i dammkropp (temperatur och rörelser) Automatiska larm till driftpersonalen om larmvärden överskrids Uppföljning av deponering görs genom lodning av magasinet (2 ggr/år) Utifrån lodad yta bestäms en deponeringsplan för närmaste 1-2 år BAO/G1Z Projekt 15

16 Frågor? 16
