DV-L55. DVD Player. De Nl Sv. Überblick Inleiding Översikt. Anschlüsse Aansluitingen Anslutningar

Transkript

1 Cover_De,Nl,Sv Page Monday, May 3, 4 3:4 PM DVD Player DV-L55 Deutsch Nederland Svenska Überblick Inleiding Översikt De- Nl- Sv- Anschlüsse Aansluitingen Anslutningar De- Nl- Sv- Bedienungsanleitung Vielen Dank, dass Sie sich für den DVD-Spieler DV-L55 von Onkyo entschieden haben. Bitte lesen Sie sich diese Bedienungsanleitung vor Einsatz dieses DVD-Spielers sorgfältig durch. Nur so ist nämlich sichergestellt, dass Sie alle Funktionen und ihre Bedienung kennen lernen und über Jahre hinaus Freude an diesem Gerät haben. Bitte bewahren Sie diese Bedienungsanleitung an einem sicheren Ort auf. Vorbereitungen und Aufstellung De-3 Aan de slag en begin-instellingen Nl-3 Förberedelser och inledande inställningar Sv-3 Grundlegende Wiedergabe Normale weergave Grundläggande uppspelning De-4 Nl-4 Sv-4 Gebruiksaanwijzing Hartelijk dank voor de aanschaf van deze Onkyo DV-L55 DVD-speler. Lees de gebruiksaanwijzing zorgvuldig door voordat u uw nieuwe DVD-speler aansluit en inschakelt. Volg alle aanwijzingen nauwkeurig op zodat een optimale prestatie en maximaal luistergenot worden verkregen. Bewaar de gebruiksaanwijzing voor het geval u deze in de toekomst nogmaals nodig hebt. Bruksanvisning Tack för att du valde att köpa DVD-spelaren DV-L55 från Onkyo. Läs noga igenom den här bruksanvisningen innan du börjar använda DVD-spelaren. Genom god kunskap om DVD-spelarens egenskaper och manövrering är det möjligt att utnyttja dess optimala prestanda för maximalt nöje. Spara bruksanvisningen som referens för framtida behov. Wiedergabefunktionen Weergavetechnieken Särskilda uppspelningsfunktioner Einstellbare Funktionen Gedetailleerde instellingen Detaljerade inställningar Vermischte Informationen Diverse informatie Diverse information De-8 Nl-8 Sv-8 De-38 Nl-38 Sv-38 De-45 Nl-45 Sv-45 De Nl Sv

2 DV-L55_De.book Page Monday, May 3, 4 : AM ACHTUNG: UM FEUER UND STROMSCHLÄGE ZU VERMEIDEN, SOLLTE DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSGESETZT WERDEN. VORSICHT: UM STROMSCHLÄGE ZU VERMEIDEN, WEDER DAS GEHÄUSE (NOCH DIE RÜCKSEITE) ÖFFNEN. NICHTS IM GEHÄUSE DARF VOM BENUTZER GEWARTET WERDEN. WENDEN SIE SICH AN DEN QUALIFIZIERTEN KUNDENDIENST. WARNING RISK OF ELECTRIC SHOCK DO NOT OPEN AVIS RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR Das Blitzsymbol mit Pfeil innerhalb eines gleichseitigen Dreiecks soll den Anwender auf das Vorhandensein von gefährlichen Spannungen im Inneren des Gehäuses dieses Produktes aufmerksam machen. Derartige Spannungen sind hoch genug, um für Menschen gefährliche Schläge zu bewirken. Das Ausrufungszeichen innerhalb eines gleichseitigen Dreiecks soll den Anwender auf das Vorhandensein von wichtigen Betriebs- oder Wartungshinweisen (Service) in der dem Produkt beiliegenden Dokumentation hinweisen. De- Wichtige Sicherheitshinweise. Lesen Sie sich diese Hinweise durch.. Bewahren Sie diese Hinweise auf. 3. Beachten Sie alle Warnungen. 4. Befolgen Sie alle Anweisungen. 5. Verwenden Sie dieses Gerät niemals in der Nähe von Wasser.. Reinigen Sie das Gehäuse nur mit einem trockenen Tuch. 7. Versperren Sie niemals die vorhandenen Lüftungsschlitze. Stellen Sie das Gerät immer den Anweisungen des Herstellers entsprechend auf. 8. Stellen Sie das Gerät niemals in die Nähe einer Wärmequelle, z.b. eines Heizkörpers, Ofens bzw. anderen Gerätes, das viel Wärme erzeugt. 9. Versuchen Sie niemals, die Sicherheitsvorkehrung des polarisierten oder Erdungsstiftes zu umgehen. Ein polarisierter Stecker weist zwei Stifte mit unterschiedlicher Breite auf. Ein geerdeter Stecker weist zwei Stifte und einen Erdungsstift auf. Der breitere Stift bzw. der Erdungsstift dient Ihrer Sicherheit. Wenn der beiliegende Stecker nicht in Ihre Steckdose passt, müssen Sie einen Elektriker bitten, neue Steckdosen zu installieren.. Sorgen Sie dafür, dass niemand auf das Netzkabel treten kann und dass es nicht abgeklemmt wird. Diese Gefahr besteht insbesondere in der Nähe der Steckdose oder des Kabelaustritts am Gerät.. Verwenden Sie nur Halterungen/Zubehör, die/das vom Hersteller ausdrücklich empfohlen wird/werden.. Verwenden Sie nur Wagen, VORSICH MIT SCHRÄNKEN Ständer, Halterungen und Unterlagen, die entweder vom Hersteller empfohlen werden oder zum Lieferumfang das Gerätes gehören. Seien Sie bei Verwendung eines Wagens vorsichtig. S35A Dieser darf beim Transport nicht umfallen, weil das zu schweren Verletzungen führen kann. 3. Lösen Sie im Falle eines Gewitters oder wenn Sie das Gerät längere Zeit nicht verwenden möchten, den Netzanschluss. 4. Überlassen Sie alle Wartungsarbeiten einer qualifizierten Kundendienststelle. Das Gerät muss zur Wartung eingereicht werden, wenn es Schäden aufweist, z.b. wenn das Netzkabel oder der Stecker beschädigt ist, wenn Wasser oder Fremdkörper in das Geräteinnere gelangt sind, wenn das Gerät Feuchtigkeit oder Regen ausgesetzt war bzw. wenn es sich nicht normal verhält oder wenn seine Funktionstüchtigkeit merklich nachgelassen hat. 5. Schäden, die eine Reparatur erfordern Lösen Sie sofort den Netzanschluss und reichen Sie das Gerät bei einer qualifizierten Kundendienststelle ein, wenn: A. Das Netzkabel bzw. dessen Stecker beschädigt ist; B. Wenn Fremdkörper oder Flüssigkeiten ins Geräteinnere gelangt sind; C. Wenn das Gerät nass geworden ist (z.b. durch Regen oder Wasser); D. Das Gerät anhand der in dieser Anleitung gegebenen Hinweise nicht erwartungsgemäß funktioniert. Prinzipiell sollten Sie nur die Bedienelemente verwenden, die ausdrücklich erwähnt werden, weil andere Handlungsabläufe zu so schweren Schäden führen können, dass nur ein qualifizierter Wartungstechniker sie wieder beheben kann; E. Das Gerät hingefallen ist bzw. das Gehäuse sichtbare Schäden aufweist; F. Wenn die Leistung des Gerätes merklich nachgelassen hat das sollte immer als Warnung gewertet werden, dass das Gerät überprüft werden muss.. Flüssigkeiten und Fremdkörper Achten Sie darauf, dass weder Flüssigkeiten noch kleine Gegenstände über die Öffnungen in das Geräteinnere gelangen. Das könnte zu Stromschlägen oder sogar Brand führen. Sorgen Sie dafür, dass keine Flüssigkeit auf das Gerät tropft bzw. gespritzt wird und stellen Sie niemals Wasserbehälter (z.b. Vasen) darauf. Stellen Sie keine Kerzen oder andere brennenden Gegenstände auf dieses Gerät. 7. Batterien Beachten Sie beim Entsorgen erschöpfter Batterien immer die in Ihrer Gegend geltenden Umweltvorschriften oder -empfehlungen. 8. Achten Sie bei Aufstellung des Gerätes in einem Schrank oder Bücherbord auf eine einwandfreie Lüftung. An der Oberseite und den Seiten muss ein Freiraum von cm gelassen werden. An der Rückseite müssen mindestens cm frei sein. Zwischen der Rückseite des Schranks oder Bücherbords muss ein Freiraum von mindestens cm gelassen werden, um die Abfuhr der Warmluft zu gewährleisten.

3 DV-L55_De.book Page 3 Monday, May 3, 4 : AM Hinweise. Regionsnummern Der DVD-Standard verwendet Regionsnummern für die Kontrolle der Gegenden, in denen eine Disc abgespielt werden kann. Insgesamt gibt es sechs verschiedene Regionen. Dieses Gerät spielt nur DVDs ab, welche die richtige Regionsnummer verwenden. Die Regionsnummer des Gerätes finden Sie auf dessen Rückseite (nämlich ).. Über diese Bedienungsanleitung In dieser Bedienungsanleitung wird erklärt, wie man die Funktionen dieses Gerätes bedient. Der DVD-Standard an sich unterstützt zwar ganz unterschiedliche Funktionen, jedoch werden sie nicht von allen Discs genutzt. Daher kann es vorkommen, dass die eine oder andere erwähnte Funktion nicht immer verfügbar ist. Auf dem Umschlag der eingelegten Disc wird erwähnt, welche Funktionen sie unterstützt. Wenn Sie eine DVD-Funktion verwenden möchten, die von der Disc nicht unterstützt wird, erscheint dieses Logo auf dem Bildschirm, um sie darauf hinzuweisen. 3. Urheberrecht Außer für den Privatgebrauch darf man urheberrechtlich geschütztes Material niemals ohne die Genehmigung des Rechteinhabers aufnehmen. 4. Stromversorgung Konformitätserklärung Wir, KYO EUROPE ELECTRICS GmbH LIEGNITZERSTRASSE, 894 GROEBENZELL, GERMANY erklären in eigener Verantwortung, daß das KYO-Produkt, das in dieser Betriebsanleitung beschrieben wird, mit den folgenden technischen Normen übereinstimmt: EN5, EN553, EN55 und EN-3-, GROEBENZELL, GERMANY I. MORI KYO EUROPE ELECTRICS GmbH WARNUNG BITTE LESEN SIE SICH VOR DER ERSTEN INBETRIEBNAHME FOLGENDE PUNKTE DURCH. Die erforderliche Netzspannung richtet sich nach dem Auslieferungsland. Schauen Sie nach, ob die Netzspannung in Ihrer Gegend dem Wert auf dem rückseitigen Typenschild des DV-L55 entspricht (AC 4 V, 5/ Hz). Bei Anwahl der -Position mit der [/ ]-Taste wird der DV-L55 nicht vollständig ausgeschaltet. Wenn Sie den DV-L55 längere Zeit nicht verwenden möchten, lösen Sie am besten den Netzanschluss. 5. Berühren Sie das Gerät niemals mit nassen Händen Fassen Sie niemals das Netzkabel dieses Gerätes an, wenn Ihre Hände noch nass oder feucht sind. Wenn Wasser oder andere Flüssigkeiten in das Geräteinnere gelangen, müssen Sie es sofort zur Wartung bei einem Onkyo-Händler einreichen.. Aufstellung des Geräts Stellen Sie dieses Gerät an einen gut gelüfteten Ort. Sorgen Sie für eine ausreichende Luftzirkulation. Das gilt insbesondere, wenn das Gerät in einen Audioschrank gestellt wird. Bei ungenügender Lüftung kann es zu Überhitzung und also schweren Schäden am Gerät kommen. Stellen Sie das Gerät niemals in das direkte Sonnenlicht und meiden Sie die Nähe von Wärmequellen, weil die dabei entstehende Hitze zu Schäden an der Laserlinse führen kann. Stellen Sie das Gerät niemals an einen feuchten oder staubigen Ort und sorgen Sie dafür, dass es niemals starken Erschütterungen ausgesetzt wird. Stellen Sie das Gerät niemals auf bzw. direkt über eine Lautsprecherbox. Das Gerät muss waagerecht aufgestellt werden. Stellen Sie es niemals auf eine Seite bzw. eine geneigte Oberfläche, weil das zu Funktionsstörungen führen kann. Wenn Sie das Gerät neben einen Fernseher oder Videorecorder stellen, lässt die Klangqualität eventuell zu wünschen übrig. Wenn das bei Ihnen problematisch ist, müssen Sie das Gerät weiter vom Fernseher oder Videorecorder entfernt aufstellen. 7. Pflege Wischen Sie das Gerät in regelmäßigen Zeitabständen mit einem trockenen Staubtuch ab. Hartnäckiger Schmutz darf mit einem leicht angefeuchteten und mit milder Reinigungslauge versehenen Tuch weggewischt werden. Wischen Sie das Gerät danach aber wieder trocken. Verwenden Sie niemals ätzende Produkte, Verdünner, Waschbenzin oder chemische Lösungsmittel, da diese das Gehäuse angreifen oder die Beschriftung beschädigen können. De-3

4 DV-L55_De.book Page 4 Monday, May 3, 4 : AM Hinweise Fortsetzung 8. Hinweise für die Handhabung Wenn Sie das Gerät transportieren müssen, packen Sie es am besten wieder in den Original-Lieferkarton. Verwenden Sie niemals flüchtige Flüssigkeiten, z.b. Insektensprays in der Nähe dieses Gerätes. Lassen Sie niemals Gummi- oder Plastikgegenstände auf dem Gerät liegen, weil diese eventuell schwer entfernbare Ränder auf dem Gehäuse hinterlassen. Die Vorder- und Rückseite dieses Gerätes werden bei längerer Verwendung warm. Das ist völlig normal. Nach Verwendung dieses Gerätes müssen alle Discs entfernt werden. Schalten Sie das Gerät erst danach aus. Wenn Sie das Gerät längere Zeit nicht verwendet haben, verhält es sich beim nächsten Einschalten eventuell nicht mehr erwartungsgemäß. Am besten schalten Sie es in regelmäßigen Zeitabständen kurz einmal ein. 9. Erzielen eines klaren Bildes Dieses Gerät verwendet präzise und komplexe Technologie. Wenn die Linse des Abtastsystems bzw. der Laufwerksmechanismus schmutzig oder abgenutzt ist, kann keine optimale Bildqualität mehr garantiert werden. Im Sinne einer guten Bildqualität raten wir, das Gerät ungefähr alle. Arbeitsstunden zur Kontrolle und Inspektion einzureichen (um es reinigen oder abgenutzte Komponenten erneuern zu lassen). Wenden Sie sich an Ihren Onkyo-Händler.. Feuchtigkeit bei Kondensbildung Kondensbildung kann zu schweren Schäden am Gerät führen. Lesen Sie sich folgende Punkte sorgfältig durch: Bei Gläsern, die eine kalte Flüssigkeit enthalten, bilden sich an der Außenseite Wassertropfen, die man Kondenswasser nennt. Diese Kondensbildung kann auch auf der Laserlinse vorkommen. Letztere ist eine der empfindlichsten Komponenten in diesem Gerät. In folgende Fällen könnte es zu Kondensbildung kommen: Wenn das Gerät von einem kühlen an einen warmen Ort gebracht wird. Wenn die Heizung angestellt wird bzw. wenn sich das Gerät in der Nähe einer Klimaanlage befindet. Wenn man das Gerät im Sommer von einem kühlen an einen warmen Ort bringt. Wenn das Gerät an einem feuchten Ort verwendet wird. Betreiben Sie das Gerät niemals, wenn Sie vermuten, dass es zu Kondensbildung gekommen ist. Sonst können nämlich die Discs und wichtige Komponenten im Geräteinneren beschädigt werden. Wenn es tatsächlich zu Kondensbildung kommt, müssen Sie alle Discs aus dem Gerät holen und zwei bis drei Stunden warten. Danach dürfte das Gerät dann so warm sein, dass alles Kondenswasser verdampft ist. Am besten lösen Sie niemals den Netzanschluss die- De-4 ses Gerätes, weil Kondensbildung dann zumindest unwahrscheinlicher wird. Das Gerät enthält ein Halbleiterlasersystem und ist daher ein LASERSYSTEM DER KLASSE. Richtige Bedienung ist erst nach Durchlesen der Bedienungsanleitung möglich. Wenden Sie sich im Falle einer Störung an Ihren Onkyo-Händler. Um Bestrahlung zu vermeiden, sollten Sie das Gehäuse niemals öffnen. GEFAHR: SICHTBARE UND UNSICHTBARE LASER- STRAHLUNG WENN GEÖFFNET UND DIE VERR- IEGELUNG VERSAGT HAT ODER UNWIRKSAM GEMACHT WORDEN IST. NICHT IN DEN LASER- STRAHL SEHEN. VORSICHT: DIESES GERÄT ENTHÄLT EINEN LASER. DER GEBRAUCH V BEDIENELEMENTEN FÜR EIN- SATZZWECKE, DIE NICHT IN DIESER ANLEI- TUNG ERWÄHNT WERDEN, KANN ZU BESTRAHLUNG FÜHREN. Dieser Aufkleber rechts auf der Rückseite bedeutet:. Dieses Hinweisschild besagt, daß das Gerät mit einem LASERSYSTEM DER KLASSE ausgestattet ist.. Um etwaigen Störungen bzw. einer Beschädigung des Lasersystems vorzubeugen, darf das Gehäuse des Gerätes nur von ausgebildetem Fachpersonal geöffnet werden.

5 DV-L55_De.book Page 5 Monday, May 3, 4 :47 AM Inhalt Grundlegende Bedienung Überblick Wichtige Sicherheitshinweise... Hinweise...3 Vorweg... Lieferumfang... Funktionen des DV-L Über die Discs...7 Vor Verwendung des DV-L55... Einlegen der Batterien... Verwendung der Fernbedienung... Front- und Rückseite... Frontplatte... Display... Rückseite...3 Fernbedienung...4 Anschlüsse Anschließen des DV-L55... Hinweise für die Verbindungen... AV-Kabel & Anschlüsse... Einfache Anschlüsse...7 Anschließen des Fernsehers...9 Anschluss an einen AV-Receiver... Anschließen von -kompatiblen Geräten.. Anschließen des Netzkabels/Einschalten des DV-L55... Vorbereitungen und Aufstellung Erste Schritte...3 Verwendung der Bildschirmmenüs...3 Einstellen des Spielers auf Ihr Fernsehgerät...3 Einstellen der Sprache der Bildschirmmenüs dieses Spielers...4 Grundlegende Wiedergabe Wiedergeben von Discs...4 Grundlegende Wiedergabefunktionen...5 Resume- und Letztspeicher-Funktion... Disc-Menüs von DVD-Video-Discs... PBC-Menüs von Video CDs...7 Weiter führende Funktionen Wiedergabefunktionen Wiedergeben von Discs... 8 Suchlauf... 8 Zeitlupe... 8 Einzelbildschaltung vorwärts/rückwärts... 9 Wiedergeben einer JPEG-Diashow... 9 Durchsuchen des Videoinhalts mit dem Disc Navigator... 3 Durchsuchen von WMA-, MP3- und JPEG-Dateien mit dem Disc Navigator... 3 Wiederholen eines Abschnitts... 3 Verwendung der Wiederholfunktion... 3 Verwendung von Zufallswiedergabe Erstellen einer Programmliste Sonstige im Programm-Menü verfügbare Funktionen Durchsuchen einer Disc Umschalten der Untertitel... 3 Umschalten der Dialogsprache/des Kanals.. 3 Vergrößern des Bildausschnitts Wechseln des Kamerawinkels Anzeigen von Disc-Informationen Einstellbare Funktionen Audio- und Video-Einstellmenüs Menü Audio Settings Audio DRC Video-Einstellmenü Menü Initial Settings... 4 Verwendung des Menüs Initial Settings... 4 Einstellungen für Digital Audio Out... 4 Einstellungen für Video Output... 4 Einstellungen für Language... 4 Einstellungen für Display... 4 Parental Lock Registrieren eines neuen Passworts Ändern des Passworts Einstellen/Ändern der Kindersicherungsstufe..43 Einstellen/Ändern des Ländercodes Liste der Ländercodes Vermischte Informationen Zusätzliche Informationen Bild- und DVD-Formate Rücksetzung der Spieler-Einstellungen Einstellen des Fernsehsystems... 4 Titel, Kapitel und Titel (Tracks)... 4 DVD-Video-Regionen... 4 Auswählen der Sprache aus Liste der Sprachencodes Liste der Sprachencodes Glossar Fehlersuche... 5 Technische Daten De-5

6 DV-L55_De.book Page Monday, May 3, 4 : AM Vorweg Lieferumfang Bitte überprüfen Sie, ob Sie folgende Dinge bekommen haben: RC-574DV SCART-Kabel (,5 m) (nur auf dem Modell für Europa) Fernbedienung & Batterien (AA) Netzkabel ( m) (Der Netzstecker richtet sich nach dem Auslieferungsland.) AV-Kabel (RCA/Cinch) (,5 m) S-Video-Kabel (,5 m) (nicht beim Modell für Europa) Koaxkabel ( m) Netzsteckeradapter Liegt nur in bestimmten Ländern bei. -Kabel (,8 m) Für die Systemanschlüsse an eine mit -Buchse versehene Onkyo Komponente verwendetes Kabel. (Die Komponenten werden nur mit den - Anschlüssen nicht als System funktionieren. Schließen Sie auch die Audio-Verbindungskabel richtig an.) De-

7 DV-L55_De.book Page 7 Monday, May 3, 4 : AM Vorweg Fortsetzung Funktionen des DV-L55 Herausragende Funktionen Dolby * Digital und DTS * Video-DVD- / Video CD- / Audio CD-Wiedergabe CD-R, CD-RW (Video CD, Audio-CD, MP3/ WMA *3 /JPEG) DVD-R (Video-DVD) DVD-RW (Video-DVD, VR-Format) Video Fortschrittlicher 54 MHz/-Bit Video-D/A-Wandler Component Video-Ausgang S-Video- und Kompositvideo-Ausgänge Einzelbildwiedergabe Zeitlupenwiedergabe Vor- und Zurückspulen Wiedergabewiederholung. Zufallswiedergabe Unterstützt 4:3- und :9-Bildschirme Unterstützt mehrere Kamerablickwinkel Kindersperre ( Parental Lock ) Bildschirmschonerfunktion Über die Discs Unterstützte Discs Der DV-L55 unterstützt folgende Discs: Disc Logo Format oder Dateityp Video-DVD DVD-R DVD-RW Video-CD Audio-CD CD-R Hinweise zu den Regionen finden Sie auf Seite 4. Video-DVD Video-DVD, VR-Format Mit PBC PCM und DTS Video-CD, Audio-CD, MP3, WMA, JPEG Audio 9 khz/4-bit D/A-Wandler Digitaler Glasfaserausgang / Koax-Ausgang CD-RW Video-CD, Audio-CD, MP3, WMA, JPEG Andere Begrenzung des Dynamikumfangs Einstellbare Display-Helligkeit Fernbedienung mit Zugriff auf alle Funktionen Der Buchstabe am Ende der Produktbezeichnung (siehe unsere Kataloge und Verpackungen) verweist auf die Farbe der DV-L55 DVD-Spieler. Bis auf die Farbe gibt es jedoch keine Unterschiede: die Bestückung und Bedienvorgänge sind für alle Versionen gleich. *. Hergestellt in Lizenz der Dolby Laboratories. Dolby und das Doppel-D-Symbol sind Warenzeichen der Dolby Laboratories. *. DTS und DTS Digital Surround sind Warenzeichen der Digital Theater Systems, Inc. *3. Windows Media und das Windows-Logo sind in den USA und/oder anderen Ländern Warenzeichen oder eingetragene Warenzeichen. JPEG CD JPEG Bestimmte CDs weisen einen Kopierschutz auf, der nicht dem offiziellen CD-Standard entspricht. Da es sich dabei um abweichend genormte CDs handelt, kann der DV-L55 sie eventuell nicht abspielen. Der DV-L55 unterstützt auch CD-Rs und CD-RWs im Video-CD-, Audio-CD- und ISO 9 Level oder - Format mit MP3-, WMA- und JPEG-Dateien. Außerdem werden DVD-Rs und DVD-RWs im Video-DVD-Format unterstützt. Aufgrund der nachstehend genannten Gründe werden bestimmte CD-Rs, CD-RWs, DVD-Rs und DVD-RWs jedoch nicht in allen Fällen abgespielt: Wenn sie unvollständig finalisiert sind, wenn die Spezifikationen des Brenners oder der Disc von der Norm abweichen oder wenn die Disc beschädigt oder schmutzig ist. Siehe die Bedienungsanleitung des verwendeten Brenners. Kondensbildung oder Schmutz auf der Linse können die Wiedergabe ebenfalls beeinträchtigen. Der DV-L55 kann sowohl 8 cm- als auch cm- Discs abspielen. Der DV-L55 unterstützt ausschließlich die hier aufgelisteten Discs. De-7

8 DV-L55_De.book Page 8 Monday, May 3, 4 : AM Vorweg Fortsetzung Verwenden Sie niemals Discs mit einer ausgefallenen Form (siehe unten), weil diese den DV-L55 beschädigen können. Legen Sie niemals Discs ein, die noch Reste von Folien oder Klebestreifen bzw. selbst gefertigte Etikette enthalten. Darauf ist besonders bei Discs aus einem Verleih zu achten. Diese könnten den DV-L55 nämlich beschädigen bzw. verhindern das Entnehmen der betreffenden Disc. Discs, die mit einem Computer gebrannt wurden Discs, die mit einem PC gebrannt wurden, werden u.u. auch dann nicht vom DV-L55 unterstützt, wenn sie eigentlich ein kompatibles Format verwenden. Das liegt in der Regel an falschen Einstellungen des Brennprogramms. Weitere Hinweise bezüglich der Kompatibilität des verwendeten Brennprogramms entnehmen Sie bitte dessen Bedienungsanleitung. CD-R/RW-Kompatibilität Kompatible Formate: CD-Audio, Video CD, ISO 9 CD-ROM* mit MP3-, WMA- oder JPEG- Dateien *Kompatibel mit ISO 9 Level oder. Physisches Format für CD: Mode, Mode XA Form. Die Dateisysteme Romeo und Joliet sind beide mit diesem Spieler kompatibel. Multi-Session-Wiedergabe: Nein Wiedergabe nicht finalisierter Discs: Nein DVD-R/RW-Kompatibilität Kompatible Formate: DVD-Video, Video Recording (VR)* * Schnittstellen werden möglicherweise nicht genau gemäß der Bearbeitung wiedergegeben oder können einen kurzzeitigen Bildausfall verursachen. Wiedergabe nicht finalisierter Discs: Nein Wiedergabe von WMA/MP3/JPEG-Dateien auf DVD-R/RW: Nein Spieler nicht wiedergegeben werden siehe auch DRM im Glossar auf Seite 49) Dateinamenerweiterungen:.mp3,.wma (Diese müssen verwendet werden, damit der Spieler MP3- und WMA-Dateien erkennt nicht für andere Dateitypen verwenden) Dateistruktur: Bis zu 99 Ordner; kombiniert bis zu 48 Ordner und Dateien Hinweise zu WMA WMA ist die Abkürzung für Windows Media Audio und bezieht sich auf eine von der Microsoft Corporation entwickelte Audio-Komprimierungstechnologie. WMA- Inhalte können mit Hilfe von Windows Media Player Version 7, 7., Windows Media Player für Windows XP oder Windows Media Player 9 Serie codiert werden. JPEG-Datei-Kompatibilität Kompatible Formate: Baseline JPEG- und EXIF.*- Standbilddateien bis zu einer Auflösung von 37 x 48. *Von Digitalkameras verwendetes Dateiformat Kompatibel mit Progressiv-JPEG: Nein Dateinamenerweiterungen:.jpg (muss verwendet werden, damit der Spieler JPEG-Dateien erkennt nicht für andere Dateitypen verwenden) Dateistruktur: Bis zu 99 Ordner; kombiniert bis zu 48 Ordner und Dateien Kompatibilität mit PC-erstellten Discs Mit einem PC bespielte Discs sind je nach der Einstellung der zur Erzeugung der Disc verwendeten Anwendung möglicherweise nicht in diesem Gerät abspielbar. Wenden Sie sich in diesen Sonderfällen an den Software-Herausgeber, um weitere ausführliche Informationen zu erhalten. Im Paketschreibmodus (UDF-Format) bespielte Discs sind nicht mit diesem Spieler kompatibel. Die Schachteln der DVD-R/RW und CD-R/RW-Software-Discs enthalten ebenfalls zusätzliche Kompatibilitäts-Informationen. De-8 Kompatibilität mit komprimierten Audio- Dateien Kompatible Formate: MPEG- Audio Layer 3 (MP3), Windows Media Audio (WMA) Abtastraten: 3, 44, oder 48kHz Bitraten: Beliebig (8Kbps oder höher empfohlen) VBR (Variable Bit Rate) MP3-Wiedergabe: Nein VBR WMA-Wiedergabe: Nein Kompatibel mit verlustfreier WMA-Codierung: Nein Kompatibel mit DRM (Digital Rights Management): Ja (DRM - geschützte Audiodateien können in diesem

9 DV-L55_De.book Page 9 Monday, May 3, 4 : AM Vorweg Fortsetzung Copyright Urheberrechtlich geschütztes Material darf man weder kopieren noch senden, vorführen, per Kabel übertragen, öffentlich zeigen oder verleihen, wenn man dafür nicht die Zustimmung des Eigentümers bekommen hat. Handelsübliche Video-DVDs sind kopiergeschützt. Daher können Kopien solcher Discs wenn überhaupt nur stark verzerrt abgespielt werden. Dieses Gerät enthält eine Kopierschutztechnologie, die in den USA patentiert und geistiges Eigentum anderer Rechtspersonen ist. Die Verwendung dieser Kopierschutztechnologie muss von der Macrovision Corporation genehmigt werden und gilt nur für den Heim- und andere Anwendungsbereiche für kleine Gruppen, es sei denn, die Macrovision Corporation hat eine anders lautende Genehmigung erteilt. Es ist verboten, den verwendeten Code zu analysieren oder in seine Einzelteile zu zerlegen. Lagerung von Discs Lagern Sie Ihre Discs niemals im direkten Sonnenlicht bzw. in der Nähe von Heizkörpern. Lagern Sie Ihre Discs niemals an feuchten oder staubigen Orten, im Badezimmer oder in der Nähe eines Luftbefeuchtigers. Legen Sie eine Disc nach dem Gebrauch wieder in ihre Schachtel und stellen Sie diese aufrecht. Das Stapeln von nicht verpackten Discs kann zu Wellenbildung und starken Kratzern führen. Handhabung von Discs Berühren Sie niemals die Unterseite einer Disc. Halten Sie eine Disc immer an den Rändern fest (siehe Abbildung). Unterseite Bringen Sie niemals Klebestreifen oder Aufkleber auf einer Disc an. Reinigen von Discs Um Probleme zu vermeiden, dürfen Sie nur mit sauberen Discs arbeiten. Fingerabdrücke und Staub können die Klang- und Bildqualität beeinträchtigen und müssen daher vermieden werden. Wischen Sie solche Discs mit einem weichen Tuch von der Mitte zu den äußeren Rändern sauber (siehe Abbildung). Beschreiben Sie beim Wischen niemals Kreisbewegungen. Um hartnäckigen Staub oder Schmutz zu entfernen, dürfen Sie eine Disc auch mit einem leicht angefeuchteten Tuch abwischen. Wischen Sie sie danach jedoch trocken. Verwenden Sie niemals Reinigungsmittel, die Lösungsmittel enthalten, z.b. Verdünner, Waschbenzin, handelsübliche Reinigungsmittel, Antistatiksprays für Vinylplatten usw., weil diese die Disc- Oberfläche angreifen. De-9

10 / DV-L55_De.book Page Monday, May 3, 4 : AM Vor Verwendung des DV-L55 Einlegen der Batterien Öffnen Sie das Batteriefach wie nachstehend gezeigt. Verwendung der Fernbedienung Halten Sie die Fernbedienung während der Bedienung immer zum Sensor des DV-L55. Siehe nachstehende Abbildung. Fernbedienungssensor DV-L55 Legen Sie die beiden beiliegenden Batterien (AA) der Polaritätsangabe entsprechend in das Batteriefach. 3 3 Etwa 5 m 3 Schließen Sie das Batteriefach wieder. Anmerkungen: Die Lebensdauer der beiliegenden Batterien beträgt ungefähr sechs Monate. Das richtet sich jedoch nach der Verwendungsfrequenz. Wenn sich die Fernbedienung nicht erwartungsgemäß verhält, müssen beide Batterien ausgewechselt werden. Verwenden Sie immer Batterien desselben Typs und wechseln Sie immer beide gleichzeitig aus. Um Korrosion zu vermeiden, sollten Sie die Batterien entnehmen, wenn Sie die Fernbedienung längere Zeit nicht verwenden möchten. Erschöpfte Batterien müssen so schnell wie möglich entnommen werden, um ein Auslaufen und Korrosion zu vermeiden. Anmerkungen: Wenn eine starke Lichtquelle oder die Sonne auf den DV-L55 scheint, kann es passieren, dass er die Befehle der Fernbedienung nicht empfängt. Beachten Sie das bei der Wahl des Aufstellungsortes für den DV-L55. Die Verwendung einer anderen Fernbedienung des gleichen Typs im selben Raum bzw. die Aufstellung des DV-L55 in der Nähe eines Gerätes, das Infrarotstrahlen sendet, kann zu Interferenzen führen. Stellen Sie niemals Gegenstände (Bücher o.ä.) auf die Fernbedienung, weil dann eventuell fortwährend eine Taste gedrückt wird. Das führt zu einer schnelleren Erschöpfung der Batterien. Wenn Sie den DV-L55 hinter eine getönte Glasscheibe stellen, wertet er die Befehle der Fernbedienung eventuell nicht aus. Beachten Sie das bei der Wahl des Aufstellungsortes für den DV-L55. Wenn sich zwischen der Fernbedienung und dem Sensor des DV-L55 ein Gegenstand befindet, kommen die Fernbedienungssignale nicht mehr beim Sensor an. De-

11 DV-L55_De.book Page Monday, May 3, 4 : AM Front- und Rückseite Bedienhinweise finden Sie auf den in Klammern erwähnten Seiten. Frontplatte / 8 9 J A /-Taste [, 4] Hiermit können Sie den DV-L55 einschalten oder den Bereitschaftsbetrieb wählen. B -Diode [] Diese Diode leuchtet, wenn sich der DV-L55 im Bereitschaftsbetrieb befindet. C -Taste [37] Mit dieser Taste kann man Informationen über die gewählte Disc, den Titel, das Kapitel oder den CD- Titel anfordern, darunter die verstrichene Zeit, die Restzeit, die Gesamtspieldauer usw. Drücken Sie sie wiederholt, um weitere Informationen anzufordern. D Disc-Lade [4] Hier müssen die Discs eingelegt werden. E -Taste (Öffnen-/Schließen) [4] Hiermit kann der Disc-Lade geöffnet und geschlossen werden. F -Taste (Stopp) [5] Hiermit kann man die Wiedergabe anhalten. G -Taste (Wiedergabe) [4, 5] Hiermit kann man die Wiedergabe starten. H Fernbedienungssensor [] Dieser Sensor empfängt die Signale der Fernbedienung. I / -Tasten [5] Mit der kann man das vorigen Kapitel bzw. den vorigen Titel wählen. Bei laufender Wiedergabe kehrt man damit zum Beginn des aktuellen Kapitels oder Titels zurück. Mit der -Taste kann das/der nächste Kapitel/ CD-Titel gewählt werden. J -Taste (Pause)[5] Hiermit kann man die Wiedergabepause aktivieren. De-

12 DV-L55_De.book Page Monday, May 3, 4 : AM Front- und Rückseite Fortsetzung Display D TITLE CHP TRACK REMAIN DVD V CD PRGSV 9 A B C D-Anzeige Diese Anzeige erscheint bei der Wiedergabe eines Signals im Dolby Digital-Format. Disc-Typanzeigen Diese Anzeigen informieren Sie über den eingelegten Disc-Typ. 3 TITLE-Anzeige Bei angehaltener Wiedergabe werden hier die Anzahl der Titel auf der eingelegten Video-DVD angezeigt. Bei laufender Wiedergabe erscheint hier die Nummer des aktuellen Titels. 4 CHP-Anzeige Diese Anzeige erscheint, wenn die angezeigte Nummer auf das momentan gewählte Kapitel verweist. 5 TRACK-Anzeige Diese Anzeige erscheint, wenn die Nummern der Disc-Titel angezeigt werden. Bei angehaltener Wiedergabe werden hier die Anzahl der Titel auf der Video-CD oder MP3/WMA-Disc angezeigt. Bei laufender Wiedergabe erscheint hier die Nummer des aktuellen Titels. Kamerablinkwinkel-Anzeige Diese Anzeige erscheint, wenn die abgespielte Video-DVD mehrere Kamerablickwinkel unterstützt. 7 REMAIN-Anzeige Diese Anzeige erscheint, wenn die Restspieldauer angezeigt wird. 8 Repeat-Anzeige Diese Anzeige erscheint, wenn die A B- oder Wiedergabewiederholung aktiv ist. 9 PRGSV-Anzeige Diese Anzeige erscheint, wenn die Progressive Scan-Funktion aktiv ist. Wiedergabeanzeige Diese Anzeige erscheint während der Wiedergabe. A Pauseanzeige Diese Anzeige erscheint bei angehaltener Wiedergabe. B DTS-Anzeige Diese Anzeige erscheint bei der Wiedergabe eines Signals im DTS-Format. C Meldungs- und Zeitfeld Hier werden Zeitinformationen, z.b. die Gesamtspieldauer, die Restspieldauer usw., in Stunden, Minuten und Sekunden angezeigt. Auch andere Meldungen werden hier angezeigt. De-

13 DV-L55_De.book Page 3 Monday, May 3, 4 : AM Front- und Rückseite Fortsetzung Rückseite 345 AUDIO OUTPUT DIGITAL Y COMPENT PB L OPTICAL COAXIAL AUDIO OUTPUT ANALOG REMOTE CTROL AV CNECTOR AC INLET S VIDEO VIDEO PR VIDEO OUTPUT R A OPTICAL DIGITAL AUDIO OUTPUT [] Dieser digitale Audio-Glasfaserausgang muss mit dem Glasfasereingang eines HiFi-Verstärkers, eines AV-Receivers oder Surround-Decoders (Dolby Digital, DTS) verbunden werden. B COAXIAL DIGITAL AUDIO OUTPUT [] Dieser digitale Audio-Koaxausgang muss mit dem Koax-Eingang eines HiFi-Verstärkers, eines AV- Receivers oder Surround-Decoders (Dolby Digital, DTS) verbunden werden. C S VIDEO OUTPUT [9] Diese Buchse kann an den S-Video-Eingang eines Fernsehers oder Projektors angeschlossen werden. D VIDEO OUTPUT [7] Diese RCA/Cinch-Buchse kann an den Komposit- Videoeingang eines Fernsehers oder Projektors angeschlossen werden. E COMPENT VIDEO OUTPUT [9] Diese Buchsen geben Component Video-Signale aus und können mit dem Component-Eingang eines Fernsehers oder Projektors verbunden werden. F ANALOG AUDIO OUTPUT [7] Diese RCA/Cinch-Buchsen können mit den analogen Audio-Eingängen Ihres Fernsehers, HiFi- Verstärkers oder AV-Receivers verbunden werden. G -Buchse [] Diese -Buchsen (Remote Interactive) können zwecks interaktiver Steuerung mit den -Buchsen anderer AV-Komponenten von Onkyo verbunden werden. Die -Verbindung allein reicht für die Nutzung dieser Funktionen noch nicht aus. Sie müssen nämlich auch die Audiokabel anschließen. H AV CNECTOR (nur auf dem Modell für Europa) [9] Dieser SCART-Ausgang muss an den SCART-Eingang des Fernsehers angeschlossen werden. Verwenden Sie dafür das beiliegende SCART-Kabel. Der SCART-Ausgang gibt folgende Signale aus: - Kanal-Stereoton, Kompositvideo, S-Video und RGB-Video. I AC INLET [] Hier muss das beiliegende Netzkabel angeschlossen werden. Verbinden Sie das andere Ende des Netzkabels mit einer geeigneten Steckdose. De-3

14 DV-L55_De.book Page 4 Monday, May 3, 4 : AM Front- und Rückseite Fortsetzung Fernbedienung L J K TOP CLEAR M N O P Q R S T U V W X RC-574DV A -Taste [] Hiermit können Sie den Bereitschaftsbetrieb des DV-L55 wählen. B -Taste [] Hiermit können Sie den DV-L55 einschalten. Schalten Sie den DV-L55 erst ein, nachdem Sie alle Verbindungen hergestellt und sorgfältig überprüft haben (Seite ). C Zifferntasten [5 7, 35, 43] Hiermit kann die gewünschte Titel-, Kapitel- oder CD-Titel-Nummer eingegeben werden. Außerdem können Sie die Position eingeben, ab der die Wiedergabe gestartet werden soll. D TOP -Taste [] Mit dieser Taste kann man das Hauptmenü einer Video-DVD aufrufen. E Cursortasten / / / [3] Mit diesen Tasten können Sie durch die Bildschirmmenüs navigieren. De-4 F -Taste [3, ] Hiermit kann man zum Hauptmenü zurückkehren, ohne die Einstellungen zu übernehmen. G AUDIO-Taste [3] Mit dieser Taste können Sie andere Dialogsprachen und Audioformate (z.b. Dolby Digital oder DTS) einer Video-DVD wählen. Bei Video-CDs können Sie den linken Kanal, den rechten Kanal oder die Stereo-Wiedergabe wählen. H ANGLE-Taste [37] Mit dieser Taste können Sie die unterschiedlichen Kamerablickwinkel einer Video-DVD wählen. I Stopptaste [5] Hiermit kann man die Wiedergabe anhalten. J Rücklauftaste / ( ) [5, 8, 9] Mit dieser Taste kann man zurückspulen, die Rückwärtszeitlupe und die umgekehrte Einzelbildwiedergabe aktivieren.

15 DV-L55_De.book Page 5 Monday, May 3, 4 : AM Front- und Rückseite Fortsetzung K Vorlauftaste / ( ) [5, 8, 9] Mit dieser Taste kann man vorspulen, die Vorwärtszeitlupe und die Einzelbildwiedergabe aktivieren. L -Taste [4] Hiermit kann der Disc-Lade geöffnet und geschlossen werden. M -Taste [3 35] Mit dieser Taste kann man das Play Mode-Menü öffnen und schließen. N -Taste [37] Mit dieser Taste kann man Informationen über die gewählte Disc, den Titel, das Kapitel oder den CD- Titel anfordern, darunter die verstrichene Zeit, die Restzeit, die Gesamtspieldauer usw. Drücken Sie sie wiederholt, um weitere Informationen anzufordern. O -Taste Hiermit können Sie die Display-Helligkeit einstellen. normal schwach schwächer schwächer+dioden aus P CLEAR [34] Hiermit können unterschiedliche Funktionen abgebrochen werden. Q -Taste [] Mit dieser Taste kann man das Menü einer Video-DVD oder den Disc Navigator aufrufen (bei Verwendung einer Video- oder Audio-CD, WMA/ MP3/JPEG-Disc oder DVD-RW im VR-Format). R -Taste [3] Mit dieser Taste kann man die Wiedergabe des gewählten Titels, Kapitels oder CD-Titels starten und die Einstellungen bestätigen. S -Taste [4, 38 4] Mit dieser Taste kann man Bildschirmmenüs öffnen und schließen. T ZOOM-Taste [37] Hiermit können Sie die Zoom-Funktion bedienen. U SUBTITLE-Taste [3] Mit dieser Taste können Sie die Untertitel einer Video-DVD wählen. V Pausetaste [5, 8, 9] Hiermit kann man die Wiedergabepause aktivieren. W Previous/Next / Tasten [5] Mit der Previous-Taste kann man das vorigen Kapitel bzw. den vorigen Titel wählen. Bei laufender Wiedergabe kehrt man damit zum Beginn des aktuellen Kapitels oder Titels zurück. Mit der Next-Taste kann das/der nächste Kapitel/ Titel gewählt werden. X Wiedergabetaste [5] Hiermit kann man die Wiedergabe starten. De-5

16 DV-L55_De.book Page Monday, May 3, 4 : AM Anschließen des DV-L55 Hinweise für die Verbindungen Lesen Sie auch die Bedienungsanleitungen der übrigen Geräte. Schließen Sie das Netzkabel erst an, nachdem Sie alle Ton- und Bildverbindungen hergestellt haben. Digitale Glasfasereingänge Die digitalen Glasfaseranschlüsse des DV-L55 sind mit einer Blende versehen, die sich automatisch öffnet, sobald man einen Glasfaserstecker anschließt. Bei Lösen der Verbindung schließt sich die Blende wieder. Drücken Sie den Stecker vollständig in die Buchse. Farbkodierung der RCA/Cinch-Buchsen für AV-Geräte RCA/Cinch-Buchsen für AV-Geräte weisen in der Regel eine Farbkodierung auf: rot, weiß und gelb. Rote Stecker und Buchsen verweisen auf den rechten Ein- oder Ausgang (die Buchse heißt in der Regel R ). Weiße Stecker und Buchsen verweisen auf den linken Ein- oder Ausgang (die Buchse heißt in der Regel L ). Gelbe Stecker muss man an einen Komposit-ein- oder -Ausgang anschließen (Video). Links (weiß) Rechts (rot) Analoge Audiosignale Links (weiß) Rechts (rot) (Gelb) Kompositvideo (Gelb) Schieben Sie die Stecker immer Richtig! vollständig in die Buchsen (mangelhafte Verbindungen können Rauschen und andere Funktionsstörungen verursachen). Falsch! Um Interferenzen zu vermeiden, dürfen Sie Audio- und Videokabel nicht auf oder neben Netz- oder Lautsprecherkabel legen. AV-Kabel & Anschlüsse Video Componentvideo Y Y PB /CB PB / CB P R / CR PR / CR Y PB PR Component Video trennt die Signale nach Helligkeit (Y) und Farb-Differenzsignalen (PR, PB). Das sorgt für eine optimale Bildqualität. Bei bestimmten Fernsehgeräten heißen diese Component- Anschlüsse anders. S-Video S VIDEO S-Video bietet eine bessere Bildqualität als Kompositvideo. Kompositvideo (FBAS) VIDEO Kompositvideo findet sich auf fast allen Fernsehern, Videorecordern und anderen Videogeräten. Scart (nur auf dem Modell für Europa) AV CNECTOR SCART-Verbindungen übertragen Audio- und Videosignale (Komposit, S-Video, RGB) über ein einziges Kabel. Audio Glasfaser (digital) OPTICAL Glasfaser-Anschlüsse garantieren eine bessere Qualität als Analog-Verbindungen. Koax (digital) COAXIAL Koaxanschlüsse garantieren eine bessere Qualität als Analog-Verbindungen. Analog L AUDIO OUTPUT ANALOG Für die analogen Audioverbindungen kommen auf den meisten AV-Geräten in der Regel RCA/ Cinch-Buchsen zum Einsatz. De- R

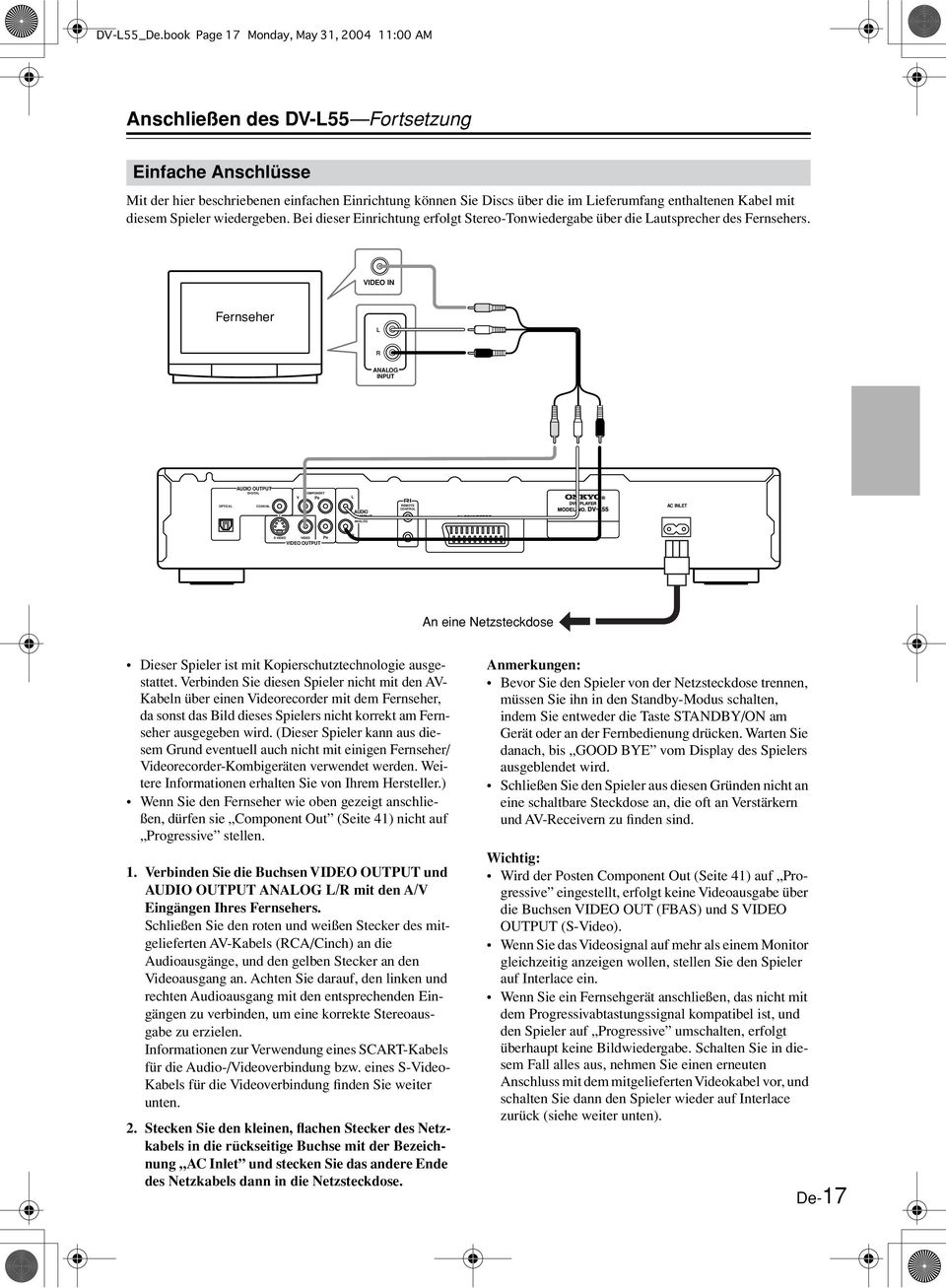

17 DV-L55_De.book Page 7 Monday, May 3, 4 : AM Anschließen des DV-L55 Fortsetzung Einfache Anschlüsse Mit der hier beschriebenen einfachen Einrichtung können Sie Discs über die im Lieferumfang enthaltenen Kabel mit diesem Spieler wiedergeben. Bei dieser Einrichtung erfolgt Stereo-Tonwiedergabe über die Lautsprecher des Fernsehers. VIDEO IN Fernseher L R ANALOG INPUT AUDIO OUTPUT DIGITAL Y COMPENT PB L OPTICAL COAXIAL AUDIO OUTPUT ANALOG REMOTE CTROL AV CNECTOR AC INLET S VIDEO VIDEO PR VIDEO OUTPUT R An eine Netzsteckdose Dieser Spieler ist mit Kopierschutztechnologie ausgestattet. Verbinden Sie diesen Spieler nicht mit den AV- Kabeln über einen Videorecorder mit dem Fernseher, da sonst das Bild dieses Spielers nicht korrekt am Fernseher ausgegeben wird. (Dieser Spieler kann aus diesem Grund eventuell auch nicht mit einigen Fernseher/ Videorecorder-Kombigeräten verwendet werden. Weitere Informationen erhalten Sie von Ihrem Hersteller.) Wenn Sie den Fernseher wie oben gezeigt anschließen, dürfen sie Component Out (Seite 4) nicht auf Progressive stellen.. Verbinden Sie die Buchsen VIDEO OUTPUT und AUDIO OUTPUT ANALOG L/R mit den A/V Eingängen Ihres Fernsehers. Schließen Sie den roten und weißen Stecker des mitgelieferten AV-Kabels (RCA/Cinch) an die Audioausgänge, und den gelben Stecker an den Videoausgang an. Achten Sie darauf, den linken und rechten Audioausgang mit den entsprechenden Eingängen zu verbinden, um eine korrekte Stereoausgabe zu erzielen. Informationen zur Verwendung eines SCART-Kabels für die Audio-/Videoverbindung bzw. eines S-Video- Kabels für die Videoverbindung finden Sie weiter unten.. Stecken Sie den kleinen, flachen Stecker des Netzkabels in die rückseitige Buchse mit der Bezeichnung AC Inlet und stecken Sie das andere Ende des Netzkabels dann in die Netzsteckdose. Anmerkungen: Bevor Sie den Spieler von der Netzsteckdose trennen, müssen Sie ihn in den Standby-Modus schalten, indem Sie entweder die Taste / am Gerät oder an der Fernbedienung drücken. Warten Sie danach, bis GOOD BYE vom Display des Spielers ausgeblendet wird. Schließen Sie den Spieler aus diesen Gründen nicht an eine schaltbare Steckdose an, die oft an Verstärkern und AV-Receivern zu finden sind. Wichtig: Wird der Posten Component Out (Seite 4) auf Progressive eingestellt, erfolgt keine Videoausgabe über die Buchsen VIDEO OUT (FBAS) und S VIDEO OUTPUT (S-Video). Wenn Sie das Videosignal auf mehr als einem Monitor gleichzeitig anzeigen wollen, stellen Sie den Spieler auf Interlace ein. Wenn Sie ein Fernsehgerät anschließen, das nicht mit dem Progressivabtastungssignal kompatibel ist, und den Spieler auf Progressive umschalten, erfolgt überhaupt keine Bildwiedergabe. Schalten Sie in diesem Fall alles aus, nehmen Sie einen erneuten Anschluss mit dem mitgelieferten Videokabel vor, und schalten Sie dann den Spieler wieder auf Interlace zurück (siehe weiter unten). De-7

18 DV-L55_De.book Page 8 Monday, May 3, 4 : AM Anschließen des DV-L55 Fortsetzung Umschalten der Bildausgabe von Interlace zu Progressive Schalten Sie den Spieler auf Standby, und drücken Sie dann / an der Frontplatte, während Sie gedrückt halten, um den Spieler wieder auf Interlace zurückzuschalten. / / Kompatibilität dieses Spielers mit Progressivabtastungs- und High- Definition-Fernsehgeräten Dieser Spieler ist mit Macro Vision System Copy Guard für Progressiv-Video kompatibel. Wir weisen darauf hin, dass nicht alle High-Definition- Fernsehgeräte voll mit diesem Produkt kompatibel sind, und dass Artefakte im Bild erscheinen können. Sollten bei 55-Zeilen-Progressivabtastung Bildstörungen auftreten, empfehlen wir, die Verbindung auf die Ausgabe mit Standarddefinition (Interlace) umzuschalten. Sollten Sie Fragen bezüglich der Fernsehgerätekompatibilität mit diesem Modell haben, wenden Sie sich bitte an unsere Kundendienststelle. De-8

19 OPTICAL OPTICAL DIGITAL DIGITAL COAXIAL COAXIAL S VIDEO S VIDEO COMPENT VIDEO PB PR COMPENT VIDEO PB PR ANALOG ANALOG REMOTE CTROL REMOTE CTROL EO COMPENT VIDEO PB PR ANALOG REMOTE CTROL DV-L55_De.book Page 9 Monday, May 3, 4 : AM Anschließen des DV-L55 Fortsetzung Anschließen des Fernsehers Verbinden Sie den DVD-Spieler direkt mit dem Fernseher. Wenn Sie den DVD-Spieler an einen Videorecorder, eine Fernseher/Recorder-Kombination oder einen Bildquellenwahlschalter anschließen, könnten beim Abspielen von kopiergeschützten Video-DVDs nämlich Bildverzerrungen auftreten. Anschluss an den S-Video-Ausgang Wenn Ihr Fernseher (oder ein anderes Gerät) über einen S-Video-Eingang verfügt, können Sie diesen anstelle des Standard-(FBAS)-Ausgangs verwenden, um eine bessere Bildqualität zu erhalten. Verbinden Sie die Buchse S-VIDEO OUTPUT über ein S-Video-Kabel (gehört nicht zum Lieferumfang des europäischen Modells) mit dem S-Video Eingang am Fernseher (bzw. Monitor oder AV-Receiver). Richten Sie die Dreiecksmarkierungen an Stecker und Buchse aufeinander aus, bevor Sie den Stecker einstecken. Anmerkung: Für weitere Hinweise zum Einstellen des Spielers für einen Progressive-Fernseher, siehe Einstellungen für Video Output auf Seite 4. Anschluss über den AV-Ausgang (nur auf dem Modell für Europa) Wenn Ihr Fernseher mit einem SCART-AV-Eingang ausgestattet ist, können Sie diesen Spieler über ein SCART- Kabel an Ihren Fernseher anschließen. Bei diesem Anschluss werden die Signale für Ton und Bild über das gleiche Kabel übertragen, so dass sich der Anschluss an die Buchsen AUDIO OUTPUT L/R und VIDEO OUT- PUT erübrigt. Benutzen Sie ein SCART-Kabel (im Lieferumfang des europäischen Modells enthalten), um den Anschluss AV CNECTOR mit dem AV-Eingang Ihres Fernsehers zu verbinden. Y L AUDIO OUTPUT AV CNECTOR AC INLET AUDIO OUTPUT Y L AUDIO OUTPUT AV CNECTOR VIDEO OUTPUT R VIDEO OUTPUT R S VIDEO AV CNECTOR S VIDEO IN Fernseher Verwendung der Component- Videoverbindungen Statt einer herkömmlichen Videoverbindung können Sie auch den Component-Ausgang mit dem Fernseher (oder anderen Gerät) verbinden. Hiermit erzielen Sie die beste Qualität der drei Bildmöglichkeiten. Verbinden Sie die COMPENT VIDEO OUTPUT- Buchse über ein Kompositvideo-Kabel (Sonderzubehör) mit dem Component-Bildeingang des Fernsehers, Monitors oder AV-Receivers. Y AUDIO OUTPUT COMPENT PB Y L AUDIO OUTPUT AV CNECTOR SCART Fernseher Über diesen Anschluss können Standard-(FBAS)-, S- Video- oder RGB-Komponenten-Signale ausgegeben werden. Die vorgegebene Einstellung Standard sollte normalerweise mit allen Fernsehgeräten funktionieren. Schlagen Sie in der Bedienungsanleitung Ihres Fernsehers nach, ob Sie eine der Einstellungen für höhere Qualität verwenden können. Informationen zum Umschalten des Videoausgangs finden Sie auf Seite 4. VIDEO OUTPUT R VIDEO PR VIDEO OUTPUT COMPENT VIDEO IN Fernseher Y PB PR De-9

20 OPTICAL DIGITAL COAXIAL S VIDEO COMPENT VIDEO PB PR ANALOG REMOTE CTROL DIGITAL COAXIAL S VIDEO COMPENT VIDEO PB PR ANALOG REMOTE CTROL DV-L55_De.book Page Monday, May 3, 4 : AM Anschließen des DV-L55 Fortsetzung Anschluss an einen AV-Receiver Obwohl man den DVD-Ton auch über die Lautsprecher des Fernsehers ausgeben kann (Seite 7), erzielen Sie eine weitaus bessere Tonqualität, indem Sie den Spieler an einen Verstärker anschließen. Für die Wiedergabe von Surround-Signalen im Dolby Digital- oder DTS-Format benötigen Sie einen Verstärker, der Dolby Digital- bzw. DTS-Daten auswerten kann oder einen Decoder. Vor Herstellen der Verbindungen Bevor Sie den DVD-Spieler an einen Verstärker anschließen, müssen Sie beide Geräte ausschalten und ihren Netzanschluss lösen. Sonst könnten Sie nämlich eventuell die Boxen beschädigen. Schließen Sie die Stecker immer vollständig an. Um Mehrkanal-Surround-Sound genießen zu können, müssen Sie diesen Spieler über den Digitalausgang mit einem AV-Receiver verbinden. Dieser Spieler verfügt sowohl über einen koaxialen als auch einen optischen Digitalanschluss, die Sie nach Belieben verwenden können. Wenn Sie den Ton einer CD-R usw. mit einem Kassettendeck oder CDR-Recorder aufnehmen möchten, das/den Sie an den AV-Receiver angeschlossen haben, müssen Sie die Analog-Ausgänge des DV-L55 an den AV-Receiver anschließen. Zusätzlich zur digitalen Verbindung empfehlen wir, dass Sie auch die analogen Stereoanschlüsse verwenden. Außerdem sollten Sie einen Videoausgang mit dem AV- Receiver verbinden. Sie können dazu einen beliebigen Videoausgang des Spielers verwenden (die Abbildung zeigt den Anschluss an den Standard- (FBAS)-Ausgang). Sie können dann Mehrkanal-Surround-Sound hören. Für optische Signalübertragung verbinden Sie die Buchse OPTICAL DIGITAL AUDIO OUTPUT über ein Optokabel (nicht mitgeliefert) mit einem optischen Eingang am AV-Receiver. Für koaxiale Signalübertragung verbinden Sie die Buchse COAXIAL DIGITAL AUDIO OUTPUT über ein Koaxialkabel (liegt bei) mit einem Koax-Eingang am AV-Receiver.. Verbinden Sie die Buchsen ANALOG AUDIO OUTPUT L/R und VIDEO OUTPUT dieses Spielers mit den analogen Audio- und Videoeingängen Ihres AV-Receivers. AV-Receiver. Verbinden Sie eine der Buchsen DIGITAL AUDIO OUTPUT dieses Spielers mit einem Digitaleingang am AV-Receiver. AUDIO OUTPUT Y L AUDIO OUTPUT Y L AUDIO OUTPUT AV CNECTOR VIDEO OUTPUT R AUDIO OUTPUT AV CNECTOR VIDEO OUTPUT R Eine der beiden Buchsen verwenden OPTICAL AUDIO OUTPUT DIGITAL COAXIAL Eine von beiden verwenden S VIDEO Die Abbildung zeigt die Standard-Video-Anschlüsse, aber Sie können auch den S-Video- oder den SCART- Anschluss verwenden, falls diese vorhanden sind. 3. Verbinden Sie den Videoausgang des AV-Receivers mit einem Videoeingang Ihres Fernseher. Tipp: Normalerweise müssen Sie zwischen DVD-Spieler und AV-Receiver sowie zwischen AV-Receiver und Fernseher gleichartige Videokabel verwenden. AV-Receiver De-

21 OPTICAL DIGITAL COAXIAL S VIDEO COMPENT VIDEO PB PR ANALOG REMOTE CTROL DV-L55_De.book Page Monday, May 3, 4 : AM Anschließen des DV-L55 Fortsetzung Anschließen von Geräten -kompatiblen AUDIO OUTPUT Y L AUDIO OUTPUT AV CNECTOR VIDEO OUTPUT R L AUDIO OUTPUT ANALOG REMOTE CTROL R AV-Receiver Die Fernbedienung des AV-Receivers oder Verstärkers von Onkyo kann auch für die Steuerung des DV-L55 verwendet werden. Die obere und untere -Buchse haben genau die gleiche Funktion. Welche Sie anschließen, ist also unerheblich. Die -Verbindung allein reicht für die Nutzung dieser Funktionen noch nicht aus. Sie müssen nämlich auch die Cinch-Audiokabel anschließen. Die Steuerung per Fernbedienung funktioniert nur, wenn man das andere AV-Gerät mit den betreffenden analogen RCA/Cinch-Buchsen des DV-L55 verbindet auch wenn man nur die Digital-Verbindung nutzt. De-

22 / DV-L55_De.book Page Monday, May 3, 4 : AM Anschließen des Netzkabels/Einschalten des DV-L55 Vor Herstellen der Verbindungen Überprüfen Sie zuerst, ob alle auf Seite erwähnten Verbindungen hergestellt wurden (der Fernseher muss unbedingt angeschlossen werden). / TOP CLEAR Schließen Sie das beiliegende Netzkabel zuerst an die AC INLET-Buchse und erst danach an eine Steckdose an. Verwenden Sie ausschließlich das zum Lieferumfang des DV-L55 gehörige Netzkabel. Das beiliegende Netzkabel ist nur für den DV-L55 gedacht und sollte niemals an ein anderes Gerät angeschlossen werden. Lösen Sie die Netzkabelverbindung am DV-L55 niemals, solange das andere Ende noch an eine Steckdose angeschlossen ist. Das könnte nämlich zu einem Stromschlag führen. Verbinden Sie das Netzkabel immer zuletzt mit der Steckdose. Bei Lösen des Netzanschlusses müssen Sie zuerst die Verbindung mit der Steckdose lösen. Zur Steckdose RC-574DV Drücken Sie / auf dem DV-L55 oder die Taste / der Fernbedienung. Der DVD-Spieler wird eingeschaltet und die -Diode erlischt. Drücken Sie / auf dem DV-L55 oder die Taste der Fernbedienung. Stellen Sie die Lautstärke Ihres Verstärkers oder AV-Receivers vor Anwahl der Bereitschaft des DV-L55 auf den Mindestwert. So verhindern Sie nämlich, dass Sie bei der nächsten Inbetriebnahme von einem hohen Pegel überrascht werden. Bei Drücken der /- Taste wird der Spieler nicht vollständig ausgeschaltet. Bildschirmschoner und Energiesparfunktion Der Spieler bietet einen Bildschirmschoner und eine Energiesparfunktion. Wenn nach Anhalten der Wiedergabe länger als fünf Minuten keine Taste gedrückt wird, schaltet sich der Bildschirmschoner ein. Wenn Sie den Disc-Lade schließen, aber mit dem Starten der Wiedergabe länger als 3 Minuten warten, wechselt der Spieler automatisch in den Bereitschaftsbetrieb. De-
