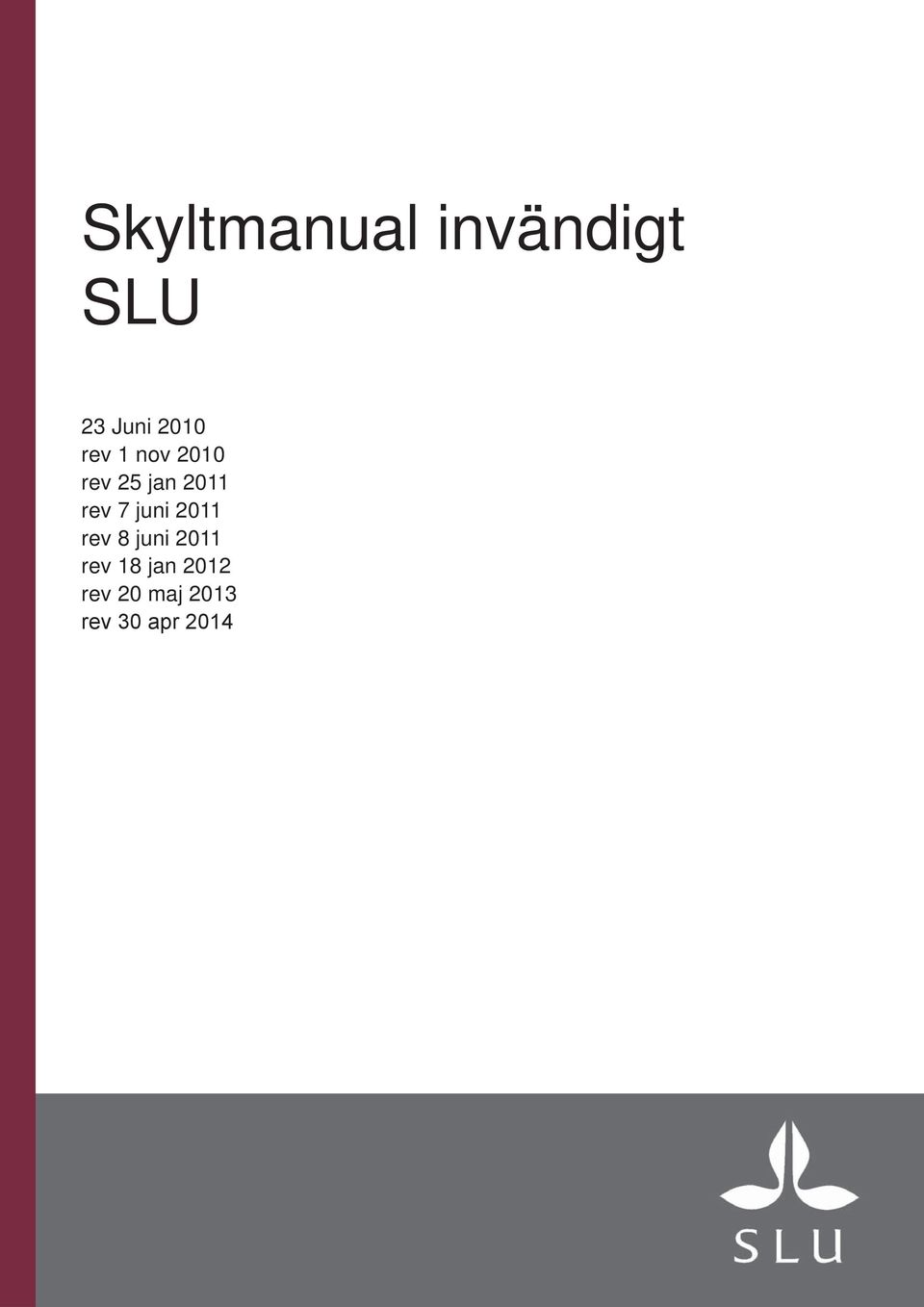

1 Skyltmanual invändigt SLU 23 Juni 2010 rev 1 nov 2010 rev 25 jan 2011 rev 7 juni 2011 rev 8 juni 2011 rev 18 jan 2012 rev 20 maj 2013 rev 30 apr 2014

2 Innehållsförteckning Skyltningens målsättning 3 SLU:s skyltprogram 4 Utformning 5 Placering 6 Skylttyper 7 Anvisningar 8 Principer för skyltnumrering 9 Standardbeteckningar för husregister, trapphusskylt, rumsskylt mm 10 Standardbeteckningar för vägledande skyltar 11 Husregister HR 12 Trapphusskylt TR 13 Våningsregister, lameller VR 14 Våningsregister, A4-papper T1 15 Våningsregister, A3-papper T2 16 Vägledande skylt H, V 17 Rumsskylt R1a, R1b, R1c 18 Rumsskylt R2 19 Rumsskylt R3 20 Symbolskylt S 21 Flaggskylt F 22 Vägledande skylt, VIP X1 23 2

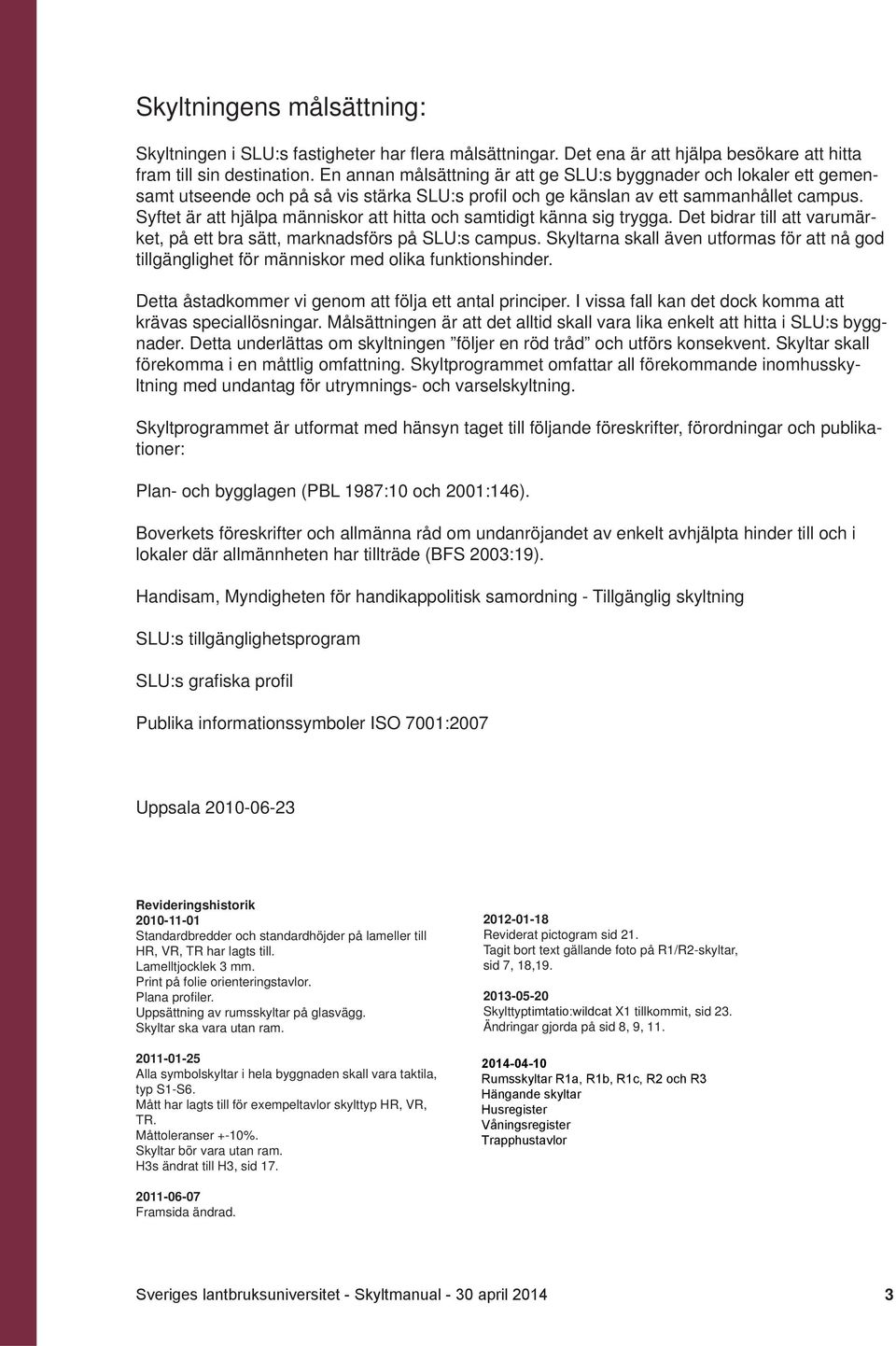

3 Skyltningens målsättning: Skyltningen i SLU:s fastigheter har flera målsättningar. Det ena är att hjälpa besökare att hitta fram till sin destination. En annan målsättning är att ge SLU:s byggnader och lokaler ett gemensamt utseende och på så vis stärka SLU:s profil och ge känslan av ett sammanhållet campus. Syftet är att hjälpa människor att hitta och samtidigt känna sig trygga. Det bidrar till att varumärket, på ett bra sätt, marknadsförs på SLU:s campus. Skyltarna skall även utformas för att nå god tillgänglighet för människor med olika funktionshinder. Detta åstadkommer vi genom att följa ett antal principer. I vissa fall kan det dock komma att krävas speciallösningar. Målsättningen är att det alltid skall vara lika enkelt att hitta i SLU:s byggnader. Detta underlättas om skyltningen följer en röd tråd och utförs konsekvent. Skyltar skall förekomma i en måttlig omfattning. Skyltprogrammet omfattar all förekommande inomhusskyltning med undantag för utrymnings- och varselskyltning. Skyltprogrammet är utformat med hänsyn taget till följande föreskrifter, förordningar och publikationer: Plan- och bygglagen (PBL 1987:10 och 2001:146). Boverkets föreskrifter och allmänna råd om undanröjandet av enkelt avhjälpta hinder till och i lokaler där allmännheten har tillträde (BFS 2003:19). Handisam, Myndigheten för handikappolitisk samordning - Tillgänglig skyltning SLU:s tillgänglighetsprogram SLU:s grafiska profil Publika informationssymboler ISO 7001:2007 Uppsala Revideringshistorik Standardbredder och standardhöjder på lameller till HR, VR, TR har lagts till. Lamelltjocklek 3 mm. Print på folie orienteringstavlor. Plana profiler. Uppsättning av rumsskyltar på glasvägg. Skyltar ska vara utan ram Alla symbolskyltar i hela byggnaden skall vara taktila, typ S1-S6. Mått har lagts till för exempeltavlor skylttyp HR, VR, TR. Måttoleranser +-10%. Skyltar bör vara utan ram. H3s ändrat till H3, sid Reviderat pictogram sid 21. Tagit bort text gällande foto på R1/R2-skyltar, sid 7, 18, Skylttyptimtatio:wildcat X1 tillkommit, sid 23. Ändringar gjorda på sid 8, 9, Rumsskyltar R1a, R1b, R1c, R2 och R3 Hängande skyltar Husregister Våningsregister Trapphustavlor Framsida ändrad. 3

4 SLU:s skyltprogram Inomhusskyltningen är uppbyggd efter följande grundprincip: Husregister Skylttypen placeras i direkt anslutning till alla officiella entréer till en fastighet och visar en översikt över verksamheterna i huset, kontaktpersoner till dessa samt offentliga funktioner som t ex bokningsbara lokaler. I större hus innehåller husregistret en översiktsplan eller annan grafisk beskrivning för att underlätta orienteringen. Skyltens uppgift är att bekräfta att besökaren nått rätt byggnad samt att leda besökaren vidare mot rätt destination. Trapphusskylt Skylten placeras i anslutning till hissar och trapphus på alla våningsplan och visar en översikt över verksamheter och funktioner på alla plan. Trapphusskylten hjälper besökaren att välja rätt våning. Våningsregister Skylten placeras i anslutning till hissar och trapphus på alla våningsplan och visar namn eller funktioner på det aktuella planet. Våningstavlan bekräftar att besökaren har kommit till rätt våning. Rumsskylt Skylten placeras utanför alla arbetsrum samt överallt där rumsfunktionen är av intresse för en besökare. Skylten bekräftar att besökaren nått sin slutdestination. Vägledande skylt Skylten placeras på väggar eller pendlas från taket och hjälper besökaren att välja rätt väg, för att hitta viktiga lokaler eller funktioner i en fastighet. Skylten vägleder besökaren. Symbolskyltar Symbolskyltar ska ha en tydlig information för förståelse. Skylten hjälper besökaren att snabbt identifi era destinationer som t ex toalett, trapphus, hiss och kapprum. 4

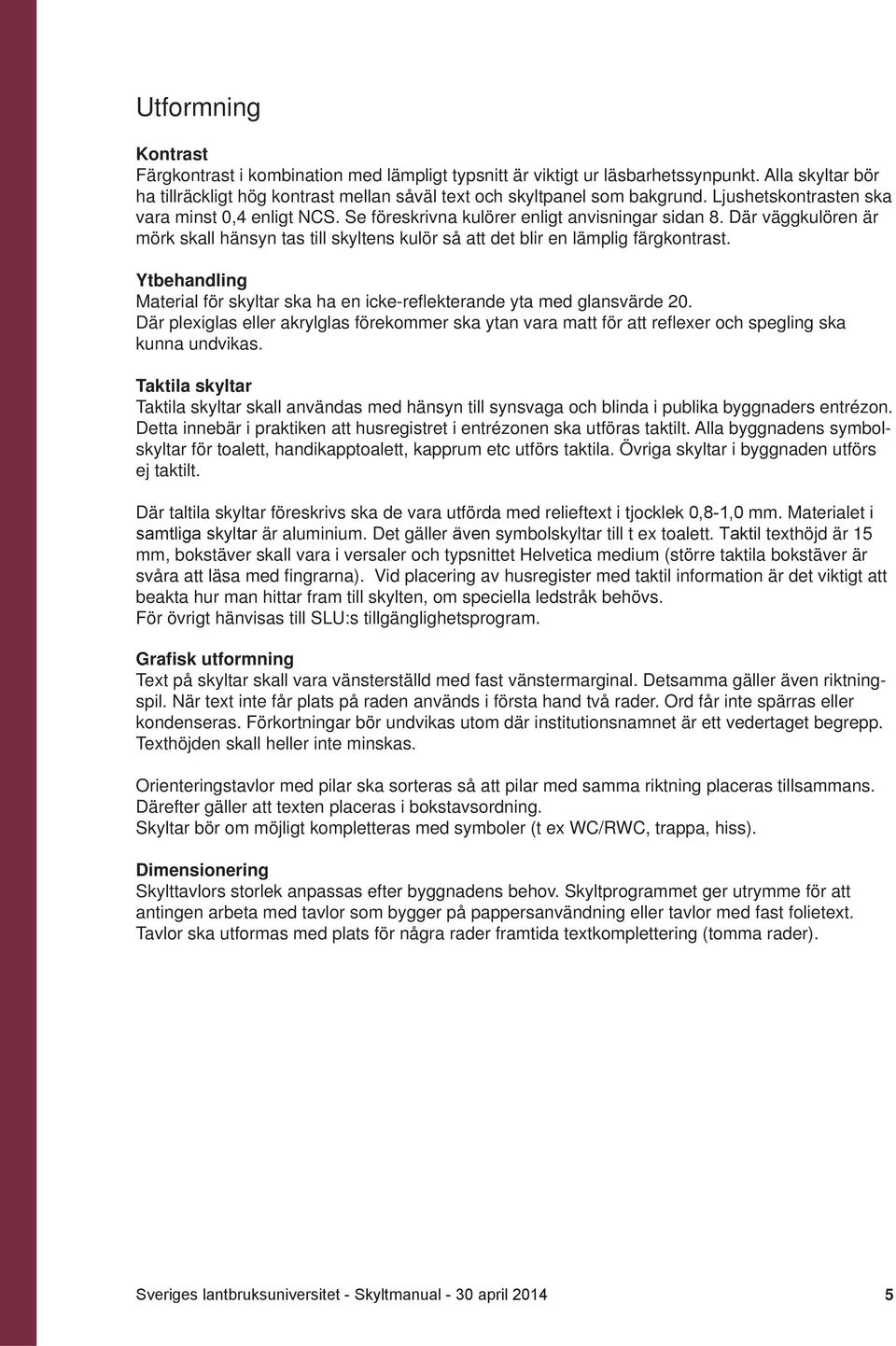

5 Utformning Kontrast Färgkontrast i kombination med lämpligt typsnitt är viktigt ur läsbarhetssynpunkt. Alla skyltar bör ha tillräckligt hög kontrast mellan såväl text och skyltpanel som bakgrund. Ljushetskontrasten ska vara minst 0,4 enligt NCS. Se föreskrivna kulörer enligt anvisningar sidan 8. Där väggkulören är mörk skall hänsyn tas till skyltens kulör så att det blir en lämplig färgkontrast. Ytbehandling Material för skyltar ska ha en icke-reflekterande yta med glansvärde 20. Där plexiglas eller akrylglas förekommer ska ytan vara matt för att reflexer och spegling ska kunna undvikas. Taktila skyltar Taktila skyltar skall användas med hänsyn till synsvaga och blinda i publika byggnaders entrézon. Detta innebär i praktiken att husregistret i entrézonen ska utföras taktilt. Alla byggnadens symbolskyltar för toalett, handikapptoalett, kapprum etc utförs taktila. Övriga skyltar i byggnaden utförs ej taktilt. Där taltila skyltar föreskrivs ska de vara utförda med relieftext i tjocklek 0,8-1,0 mm. Materialet i samtliga skyltar är aluminium. Det gäller även symbolskyltar till t ex toalett. Taktil texthöjd är 15 mm, bokstäver skall vara i versaler och typsnittet Helvetica medium (större taktila bokstäver är svåra att läsa med fi ngrarna). Vid placering av husregister med taktil information är det viktigt att beakta hur man hittar fram till skylten, om speciella ledstråk behövs. För övrigt hänvisas till SLU:s tillgänglighetsprogram. Grafisk utformning Text på skyltar skall vara vänsterställd med fast vänstermarginal. Detsamma gäller även riktningspil. När text inte får plats på raden används i första hand två rader. Ord får inte spärras eller kondenseras. Förkortningar bör undvikas utom där institutionsnamnet är ett vedertaget begrepp. Texthöjden skall heller inte minskas. Orienteringstavlor med pilar ska sorteras så att pilar med samma riktning placeras tillsammans. Därefter gäller att texten placeras i bokstavsordning. Skyltar bör om möjligt kompletteras med symboler (t ex WC/RWC, trappa, hiss). Dimensionering Skylttavlors storlek anpassas efter byggnadens behov. Skyltprogrammet ger utrymme för att antingen arbeta med tavlor som bygger på pappersanvändning eller tavlor med fast folietext. Tavlor ska utformas med plats för några rader framtida textkomplettering (tomma rader). 5

6 Placering Allmänt Skyltar skall placeras i byggnadens knutpunkter där vägval uppstår och enhetligt i hela byggnaden. Husregistret placeras väl synlig eller på naturlig plats sett från entrén. Skyltar ska ej placeras på dörrblad utan på handtagssidan bredvid dörrkarm. Skylt skall placeras så läsaren lätt kan komma nära om så behövs (vid synskada). Skyltplaceringen skall eftersträva skyltcentrum i ögonhöjd (1,4-1,6 m över golv) och texthöjden skall vara anpassad efter läsavståndet. Föreskriven placering i höjd, se under respektive skylttyp. Föreskrivna texthöjder se anvisningar sidan 8. Det är väsentligt att man tar hänsyn till placeringen av säkerhetsskyltar (och nödbelysning) när man väljer placering, så att de inte motverkar varandra. Skyltar som ska kunna läsas på avstånd, t ex i korridorer placeras lämpligen högt. Lågt placerad skylt t ex på knapprad i hiss som är försedd med taktil information vinklas ut 45 grader för att kunna läsas med fingrarna. I hiss placeras skylt som anger verksamheten på olika våningsplan, särskilt viktigt är det där delar av byggnaden är publik. Vid placering av skyltar bör hänsyn tas, och samordning ske, med ansvarig för placering av lös inredning. Om det finns teleslinga eller dylikt i ett rum eller reception ska det finnas skylt som anger det. Belysning Skylt ska vara väl belyst. Skylten ska inte skuggas vid läsning eller orsaka bländning på grund av belysningen. Belysningen skall anpassas till lokalens befintliga belysning eller i nybyggd lokal, till lokalens belysningsprogram. Lysande skylt eller lysande ram runt skylten ska undvikas. Följande sidor kommer att ge en beskrivning av skyltprogrammets beståndsdelar. Manualen innehåller en funktionsmässig och teknisk genomgång av de olika skyltar, som används i programmet. 6

7 Skylttyper Design och formspråk Design och formspråk skall vara klassisk med ett rent, platt formspråk för att passa i alla inomhusmiljöer. Skylttyp för panelsystem ska vara Floda Systemskylt Design. Skyltar med större utskrifter ska vara Floda Systemskylt Display. Angivna höjd- och breddmått tolereras variera med +-10 %. Skyltsystemet skall ha en stor flexibilitet som ger många möjligheter. Skyltar och skylttavlor skall bestå av plana lameller. Paneltavlor ska vara utan ramar. Utformning Utformning och storlek anpassas till manualens standard samt efter placering, betraktelseavstånd och mängd text. Generellt gäller att alla skyltens synliga sidor och kanter skall vara lackade. Varje skylttyp är uppbyggd enligt följande principer: Husregister Husregistret är en förteckning över samtliga institutioner/enheter uppställda i ordning efter vilka våningsplan de befinner sig på. Skyltens storlek är beroende av entréns utformning och byggnadens storlek. På skylten finns en förteckning över gemensamma lärosalar och publika funktioner, om sådana fi nns i huset. Skylten kan vara försedd med taktil information utförd med relieftext, se taktila skyltar sidan 4. Trapphusskylt Trapphusskylt skall följa programmets standard. Skyltstorlek och typ är beroende till trapphusets utformning, byggnadens storlek och mängden information. Vägledande är vad som finns på alla våningsplan. Skylten bygger på textning i folie eller pappersutskrifter. Våningsregister Våningsregistret är en förteckning, som antingen bygger på funktioner och rumsnummer eller funktioner och personnamn, uppställda i bokstavsordning. Vägledande för personnamn är efternamnen, vilka är uppställda i bokstavsordning. I vissa fall kan prefektens och den biträdandes efternamn stå överst på listan. Även här skiljer man ut de gemensamma lärosalarna och de publika funktionerna, om sådana finns på våningsplanet. I större fastigheter kan det vara lämpligt att komplettera skylten med en orienteringsplan eller annan grafi sk beskrivning. Skylten kan bygga på textning i folie eller pappersutskrifter. Vägledande skylt Vägledande skyltar skall följa programmets standard. Skyltstorlek är beroende till läsavtståndet. Texten skall vara tillverkad i dataskuren folie. Vägledande här är namnet på lärosalen, publika funktionen och dess rumsnummer samt i förekommande fall kompletterad med en pil. Rumsskylt Rumsskyltens information är namn, titel och rumsnummer. Rumsnummer placeras i övre vänstra hörnet tillverkat i dataskuren folie. Skylttext med namn ska vara i papper som kan skrivas ut på en vanlig skrivare. Övriga rum som behöver skyltas kan vara kopieringsrum etc. Denna skylt utformas som en enkel panel med folie-text. Symbolskyltar Symbolskyltar skall vara försedda med piktogram. För typ av piktogram hänvisas till Specialpedagogiska skolmyndigheten. Piktogram skall i publik byggnads entrézon vara taktila kompletterade med taktil text i enbart versaler. 7

8 Anvisningar Skyltmaterial Aluminium, lackad grå NCS S 7500-N, glansvärde 20 Dekorrand lackad S 4050-R10B röd, glansvärde 20 (folie Oracal matt.) Dekorrand skylttyp X1: folie Oracal matt. Folietexter tillverkas i Oracal matt. Design Typsnitt Logotyp Text Skyltarna förses (se respektive typblad) med rubriklamell lackad grå enligt ovan med SLU:s logotyp i vitt samt röd dekorrand Rumsskyltar endast röd dekorrand utan logotype. Typsnitt skall vara Akzidens-Grotesk regular. Typsnittet får ej ersättas. Pil skall se ut enligt bild sid 17 och skall alltid placeras framför text. Typsnitt skall tillhandahållas av beställaren för att säkerställa enhetlighet. Kontakta SLU, Informationsavdelningen. Text skall vara gemen med versal begynnelsebokstav. Original tillhandahålls av SLU, informationsavdelning. Logotyp tillverkas i folie, färg vit, och används på skylttyperna husregister, trapphusskylt och våningsregister. Logotypen används enligt SLU:s grafi ska profil med tanke på bland annat rätt avstånd med fri yta runt logotyp. Logotyp placeras till höger på skylten. Permanenta texter tillverkas i dataskuren folie som monteras direkt på skyltytan av skyltleverantören. Folie skall vara kvalitet gjuten folie (för att undvika krympning) och vara utskuren med skarpa kanter. Text på papper skrivs ut av brukaren själv med hjälp av färdiga digitala mallar som tillhandahålls av SLU, Informationsavdelningen. Vid varje skyltningstillfälle levereras ett utgångsmaterial (mallar) för skylttyperna våningsregister med papper (T1, T2) och rumsskylt (R1, R2) pappersdel. De digitala filerna levereras till ansvarig intendent för respektive fastighet. Dessa kan sedan användas för att göra förändringar. Förperforerat vitt papper används, som är infärgat med silver på baksidan, för att minska genomsiktligheten, kan beställas av Floda Systemskylt. Entrétavlor, våningstavlor och vägledande skyltar skall ha svensk och engelsk text. Texthöjd folie Montering 15 mm gällande rumsnummer och våningstavlor, engelsk text 10 mm. Hängande skyltar texthöjd 50 mm, engelsk text 30 mm. Flaggskyltar texthöjd 35 mm. Grundregeln är att läsavstånd delat med 250 motsvarar texthöjden i mm. Skyltarna levereras inklusive erforderliga tillbehör med stabil konstruktion samt montering med hänsyn till väggens eller takets material/konstruktion. Hängande skyltar pendlas i wire. Väggmonterade skyltar monteras på distans, 10 mm, från vägg för att skapa en effektfull skuggning. Rumsskyltar som måste placeras på glasvägg förses med lackad plåt, i skyltens storlek, på glasets motsatta sida för att dölja montagetejp. Flexibilitet Varje lamell kan bytas ut oberoende av övriga lameller och enkelt flyttas mellan tavlor med samma bredd. Skyltarna finnas med stor valfrihet och vara av samma system till hela skyltprogrammet så att det både kan växa och anpassas till förändringar. 8

9 Principer för skyltnumrering Varje skylttyp specifi ceras genom en bokstavs- och sifferkombination i enlighet med nedanstående exempel. HR TR TR T1S T1L T2S T2L H Hd V R1a R1b 1c R2 R3 S F X Entrétavla med aluminiumlameller Trapphustavla med aluminiumlameller Våningsregister med aluminiumlameller Tavla för papper i stående A4-format Tavla för papper i liggande A4-format Tavla för papper i stående A3-format Tavla för papper i liggande A3-format Vägledande skylt, hängande, en rad, enkelsidig Vägledande skylt, hängande, en rad, dubbelsidig Vägledande skylt, en rad, väggmont Rumsskylt för 1-2 personer, folietext, pappersutskrift, skrivyta Rumsskylt för 3-4 personer, folietext, pappersutskrift, skrivyta Rumsskylt för 5-6 personer, folietext, pappersutskrift, skrivyta Rumsskylt för flexibel information folietext och pappersutskrift Rumsskylt för fast information, folietext Symbolskylt Flaggskylt Vägledande skylt VIP, väggmont enkelsidig För att vid efterbeställningar etc lättare kunna identifiera varje skylt, definieras det egna skyltnumret med: 1. Byggnadens nummer 2. Våningsplan 3. Skylttypen enligt ovanstående tabell 4. Löpnummer, vid rumsskyltar rumsnumret - våning Ett skyltnummer kan se ut på följande sätt: C4:1 01 R1a 152 C4:1 01 R3 46 C4:1 01 V 05 C4:1 02 Vd 17 C4:1 01 T1L 20 C4:1 02 H 01 Ansvariga för skyltning är respektive lokalplanerare på SLU Lokaler d = dubbelsidig 9

10 STALLAR PATOLOGEN HISS SEMINARIE- HUS ASIS HUV CAFÉ HISS INTENDENTUR BIOBANK HISS RECEPTION AKADEMISKA ENTRÉN HISS Standardbeteckningar för symbolskylt, rumsskylt, fl aggskylt, trapphusskylt, vånings- och husregister Systemet för inomhus monterade skyltar består dels av plana plåtar med lameller som lätt går att byta ut, dels skyltar som bygger på användning av papper. Alla förekommande standardskyltar i en SLU byggnad redovisas här. Som tidigare nämnts kan specialskyltar komma ifråga. Mått är i mm (bredd x höjd x tjocklek). symbolskylt taktil S 150 x 150 mm rumsskylt R1a-R1c, rumsskylt för namn R2, rumsskylt flexibel R3, rumsskylt fast text R1a R1b R1c R2 SKRIVBAR YTA SKRIVBAR YTA R3 SKRIVBAR YTA Fl aggskylt F Trapphusskylt för papper Hisstavla för papper Våningsregister för papper T1S T2S T1L T2L A4 stående A3 stående A4 liggande A3 liggande med rubrik med rubrik med rubrik med rubrik Trapphusskylt för folietext Hisstavla för folietext Våningsregister för folietext TR, VR Standardbredd: 240, 360, 480 mm Standard lamellhöjd: 20, 30, 80 mm Lamellers tjocklek: 3 mm Husregister för folietext HR Standardbredd: 480, 600 mm Standard lamellhöjd: 30, 50, 100 mm Lamellers tjocklek: 3 mm HUS 3 HUS 4 HUS 5 Eventuell orienteringsbild placeras till höger om lamelltavlor. HUS 2 HUS 1 HUS 6 10

11 Standardbeteckning för vägledande skyltar Skylten görs av strängpressad aluminiumplåt och monteras hängande eller på vägg. Bredd på hängande skyltar skall vara ca 960 mm oavsett textlängd. Skyltar kan kopplas ihop och bilda fl erradiga skyltar. Väggmonterad skylt anpassas i storlek efter platsens förutsättningar. Storleken varierar från en till fl era lameller. B 960 x H 100 mm H1 1 rad, enkelsidig B 960 x H 100 mm/lamell Rad två H2 2 rader, enkelsidig B 960 x H 100 mm/lamell Rad två Rad tre H3 3 rader, enkelsidig B 960 x H 150 mm H1 1 rad, enkelsidig B 960 x H 150 mm/lamell Rad tre H2 2 rader, enkelsidig B 960 x H 150 mm/lamell Rad två B 1200 x H 150 mm H1 1 rad, enkelsidig B 1200 x H 150 mm/lamell Rad två H2 2 rader, enkelsidig B 1200 x H 150 mm/lamell Rad två Rad tre H3 3 rader, enkelsidig H1d 1 rad, dubbelsidig, 960x100 H2d 2 rader, dubbelsidig, 960x100/lamell H3d 3 rader, dubbelsidig, 960x100/lamell H1d 1 rad, dubbelsidig, 960x150 H2d 2 rader, dubbelsidig, 960x150/lamell H3d 3 rader, dubbelsidig, 960x150/lamell H1d 1 rad, dubbelsidig, 1200x150 H2d 2 rader, dubbelsidig, 1200x150/lamell H3d 3 rader, dubbelsidig, 1200x150/lamell Rad tre H3 3 rader, enkelsidig V1 väggmont. Rad två Rad två 1 rad V2 väggmont. Skylttext anpassad i längd 2 rader 240 Rad tre V3 väggmont. 3 rader X1 väggmonterad 11

12 STALLAR PATOLOGEN HISS SEMINARIE- HUS ASIS HUV CAFÉ HISS HISS INTENDENTUR BIOBANK AKADEMISKA ENTRÉN HISS RECEPTION Husregister HR Husregistret är den första skylt som möter besökaren i universitets fastigheter. Den skall informera om de verksamheter som fi nns i fastigheten. Versal text är taktil. Skylten skall informera om:. våning. institution/enhet. avdelning. publika lokaler. viktiga allmänna funktioner I större fastigheter kan det vara lämpligt att komplettera skylten med en orienteringsplan eller annan grafi sk beskrivning. Varje sådant husregister är föremål för ett särskilt utformningsarbete, beroende på platsens förutsättningar. HR Skyltexempel: En eller fl era lameller monteras på en skena som skruvas i vägg. Lameller monteras med klämfästen på skenan. Orienteringsbild digitalprintas på vinylfolie alternativt screentrycks. Skylten monteras inomhus i entrén eller dess närhet. Placeringen föreskrivs individuellt för varje byggnad. Skyltens centrum placeras 1450 mm ovan golv. Måttet från golvet till skyltens överkant får inte överstiga 2100 mm. 200 mm 100 mm 50 mm 102 mm 50 mm VETERINÄRMEDICINSKT OCH HUSDJURSVETENSKAPLIGT CENTRUM HUS 6 KLINISKA VETENSKAPER Dept. of Clinical Sciences HUS 5 ANATOMI, FYSIOLOGI OCH BIOKEMI Dept. of Anatomy, Physiology and Biochemistry AKADEMISKA ENTRÉN Academic Entrance BIOMEDICIN OCH VETERINÄR FOLKHÄLSOVETENSKAP Dept. of Biomedical Sciences and Veterinary Public Health BIOBANK CAFÉ DATASALAR Computer Halls HUSDJURENS MILJÖ OCH HÄLSA Dept. of Animal Environment and Health HUSDJURENS UTFODRING OCH VÅRD Dept. of Animal Nutrition and Management HUSDJURSGENETIK Dept. of Animal Breeding and Genetics INTENDENTUR VH Common Resources KLINISKA VETENSKAPER Dept. of Clinical Sciences ÖVNINGSLABORATORIUM Teaching Laboratory FÖRELÄSNINGSSALAR HUS 3 Lecture Halls vån 2 ARE vån 2 ANATOMI, FYSIOLOGI OCH BIOKEMI vån 2 Dept. of Anatomy, Physiology and Biochemistry DVALIN vån 2 KLINISKA VETENSKAPER Dept. of Clinical Sciences vån 2 AUDHUMBLA vån 2 STALLAR Animal Stables vån 2 vån 4, 5 vån 2 vån 3, 4 SÄRIMNER RATATOSK TANNGRISNER vån 2 vån 2 vån 5 HUS 2 KLINISKA VETENSKAPER Dept. of Clinical Sciences vån 2 YGGDRASIL vån 5 vån 2 vån 2 HUS 4 vån 2 ANATOMI, FYSIOLOGI OCH BIOKEMI Dept. of Anatomy, Physiology and Biochemistry vån 2, 3 vån 3 ASIS vån 2, 3 vån 3 BIOMEDICIN OCH vån 2 vån 4, 5 VETERINÄR FOLKHÄLSOVETENSKAP Dept. of Biomedical Sciences and Veterinary Public Health vån 2 PATOLOGEN vån 2 Pathology vån 3, 5 HUSDJURENS UTFODRING OCH VÅRD Dept. of Animal Nutrition and Management vån 2 vån 2 KLINISKA VETENSKAPER Dept. of Clinical Sciences vån 2, 3 KLINISKT TRÄNINGSCENTRUM vån 3 Clinical Training Center HUS 3 HUS 2 HUS 1 HUS 4 HUS 6 HUS 5 TAKTIL TAKTIL TAKTIL SCREENTRYCK 12

13 Trapphusskylt TR Trapphusskylten beskriver vad som finns på alla våningsplan och är placerad i anslutning till trapphus och hissar på alla våningsplan. Skylten skall informera om:. våning. institution/enhet. avdelning. publika lokaler. viktiga allmänna funktioner TR Skyltexempel: 480 mm En eller flera lameller monteras på en skena som skruvas i vägg. Lameller monteras med klämfästen på skenan. 80 mm 30 mm 50 mm Hus 5, Plan 3 Plan 5 Husdjursgenetik / Dept. of Animal Breeding and Genetics Kliniska vetenskaper / Dept. of Clinical Sciences Plan 4 Husdjursgenetik / Dept. of Animal Breeding and Genetics Plan 3 Biomedicin och veterinär folkhälsovetenskap Dept. of Biomedical Sciences and Veterinary Public Health Husdjurens miljö och hälsa Dept. of Animal Environment and Health Kliniska vetenskaper / Dept. of Clinical Sciences Skylten monteras vid hissen eller trappan. Placeringen föreskrivs individuellt för varje byggnad. Skyltens centrum placeras 1450 mm ovan golv. Måttet från golvet till skyltens överkant får inte överstiga 2100 mm. 13

14 Våningsregister VR Våningsregister visar vad som fi nns på den akuella våningen i fastigheten. Skylten sitter oftast placerad i anslutning till trapphus och hissar. Skylten skall informera om:. våningsplan. institution/enhet. avdelning. rumsnummer. publika lokaler. viktiga allmänna funktioner I större fastigheter kan det vara lämpligt att komplettera skylten med en orienteringsplan eller annan grafi sk beskrivning. VR En eller flera lameller monteras på en skena som skruvas i vägg. Lameller monteras med klämfästen på skenan. Skyltexempel: 80 mm 480 mm 480 mm 30 mm Hus 5, Plan 2 Hus 5, Plan 3 Akademiska entrén / Academic Entrance Biobank Café Datasalar / Computer Halls Föreläsningsalar / Lecture Halls Intendentur / VH Common Resources Godsmottagning / Goods Delivery Area Vaktmästeri / In House Service, Office Biomedicin och veterinär folkhälsovetenskap Dept. of Biomedical Sciences and Veterinary Public Health Husdjurens miljö och hälsa Dept. of Animal Environment and Health Husdjurens utfodring och vård Dept. of Animal Nutrition and Management Kliniska vetenskaper / Dept. of Clinical Sciences Mötesrum / Meeting Rooms Gullfaxe Arvaker Skinfaxe Sleipner Skylten monteras i ett naturligt läge vid hissen, trappan eller vid entrédörren till institution/ enhet. Placeringen föreskrivs individuellt för varje byggnad. Skyltens centrum placeras 1450 mm ovan golv. Måttet från golvet till skyltens överkant får inte överstiga 2100 mm. 14

15 Våningsregister T1 Våningsregister visar vad som fi nns på den akuella våningen i fastigheten. Skylten sitter oftast placerad i anslutning till trapphus och hissar. Skylt kan även användas som schemahållare till lektionssal. Den förses då med rumsnummer istället för logotyp. Skylten skall informera om:. våningsplan. institution/enhet. avdelning. rumsnummer. publika lokaler. viktiga allmänna funktioner I större fastigheter kan det vara lämpligt att komplettera skylten med en orienteringsplan eller annan grafisk beskrivning. T1L = Liggande A4 med rubrik T1S = Stående A4 med rubrik Skyltexempel Plats för utskrift Hållare för papper i A4-storlek Rubrik med logotype och röd rand. Skylt och överpanel är sammansatta och monteras med dolda skruvar. Förperforerat specialpapper med föreskrivna typsnitt och storlekar. Skall kunna skrivas ut på vanlig kontorsskrivare. Bladen sitter bakom icke reflekterande plexiglasskiva inom skyltramen. Skylten monteras i ett naturligt läge vid hissen, trappan eller vid entrédörren till institution/ enhet. Placeringen föreskrivs individuellt för varje byggnad. Skyltens centrum placeras 1450 mm ovan golv. Måttet från golvet till skyltens överkant får inte överstiga 2100 mm. 15

16 Våningsregister T2 Våningsregister visar vad som fi nns på den akuella våningen i fastigheten. Skylten sitter oftast placerad i anslutning till trapphus och hissar. Skylten skall informera om:. våningsplan. institution/enhet. avdelning. rumsnummer. publika lokaler. viktiga allmänna funktioner I större fastigheter kan det vara lämpligt att komplettera skylten med en orienteringsplan eller annan grafi sk beskrivning. T2L = Liggande A3 med rubrik T2S = Stående A3 med rubrik Mark- vatten- miljöcentrum, MVM Hållare för papper i A4-storlek Rubrik med logotype och röd rand. Skylt och överpanel är sammansatta och monteras med dolda skruvar. Förperforerat specialpapper med föreskrivna typsnitt och storlekar. Texten skall kunna skrivas ut på vanlig kontorsskrivare. Bladen sitter bakom icke reflekterande plexiglasskiva inom skyltramen. Plats för utskrift Skylten monteras i ett naturligt läge vid hissen, trappan eller vid entrédörren till institution/ enhet. Placeringen föreskrivs individuellt för varje byggnad. Skyltens centrum placeras 1450 mm ovan golv. Måttet från golvet till skyltens överkant får inte överstiga 2100 mm. 16

17 Vägledande skylt H, V Vägledande skyltar pendlas från taket eller placeras på väggen och hjälper besökaren att hitta viktiga lokaler och funktioner i fastigheten. Skyltarna fi nns i fl era olika utföranden, med en, två eller flera rader. De flerradiga skyltarna monteras endast på vägg och kräver särskild specifi kation. Pendlade skyltar är i regel dubbelsidiga men kan förekomma även enkelsidiga. H1, H2, H3 = 1, 2 eller 3-radig Bredd alternativt 960 eller 1200 mm Höjd alternativt 100 eller 150 mm H1d, H2d, H3d = 1, 2 eller 3-radig dubbelsidig Bredd alternativt 960 eller 1200 mm Höjd alternativt 100 eller 150 mm V1, V2, V3 = Väggmonterad 1, 2 eller 3-radig H1 B 960 x H 100 mm Trappa till Hovleden En eller flera lameller pendlas från undertak. Endast ett budskap per panel får förekomma Skylten monteras i ett naturligt läge vid hiss, trappa, entrédörr eller korridor på ett sådant sätt att den besökande på ett enkelt sätt kan se och följa den. H2 Trappa till Hovleden Omklädning häst UDS Trappa till Hovleden Pil ska utformas enligt bild. Hängande skylt monteras om möjligt i centrum av det objekt den pekar ut och bör vara synlig i de vanligaste sikt- och kommunikationsriktningarna. H3 Omklädning häst UDS Omklädning smådjur UDS B 960 x H 150 mm B 1200 x H 150 mm Väggmonterad skylt monteras med ovankant 1600 mm över golv. Hängande skylt med underkant 2100 mm över golv. Kontor Kliniska vetenskaper Offices Dept. of Clinical Sciences Kontor Kliniska vetenskaper Offices Dept. of Clinical Sciences H1 H1 Kontor Kliniska vetenskaper Offices Dept. of Clinical Sciences Kontor Kliniska vetenskaper Offices Dept. of Clinical Sciences Kontor Anatomi, fysiologi och biokemi Offices Dept. of Anatomy, Physiology and Biochemistry Kontor Biomedicin och veterinär folkhälsovetenskap Office Dept. of Biomedical Sciences and Veterinary Public Health H2 H2 Kontor Kliniska vetenskaper Offices Dept. of Clinical Sciences Kontor Kliniska vetenskaper Offices Dept. of Clinical Sciences Kontor Anatomi, fysiologi och biokemi Offices Dept. of Anatomy, Physiology and Biochemistry Kontor Biomedicin och veterinär folkhälsovetenskap Office Dept. of Biomedical Sciences and Veterinary Public Health Anatomi, fysiologi och biokemi Dept. of Anatomy, Physiology and Biochemistry UTGÅNG EXIT H3 H3 17

18 Rumsskylt R1 Rumsskyltar fi nns monterade utanför alla rum som innehåller arbetsplatser för universitetsanställda eller studenter, samt i anslutning till andra rum där funktionen är av intresse för besökaren. Skylten informerar om:. rumsnummer. vem som sitter i rummet. personens funktion Rumsskylten har en skrivbar yta där man kan lämna meddelanden till besökare eller rumsinnehavare. Sitter rumsskylten utanför en bokningsbar lokal skall bokningsnumret framgå. Eftersom utskriften av skyltinnehållet sker på institutionen/enheten fi nns det möjlighet att lätt ändra och komplettera önskvärd information. Skylt monteras på en skena som skruvas i vägg. Exempelskyltar R1a (pappersutskrift ingår ej) SKRIVBAR YTA 150 mm 122 mm R1b R1c (pappersutskrift ingår ej) (pappersutskrift ingår ej) 212 mm (pappersutskrift ingår ej) (pappersutskrift ingår ej) (pappersutskrift ingår ej) 274 mm Förperforerat specialpapper med föreskrivna typsnitt och storlekar. Texten skall kunna skrivas ut på vanlig kontorsskrivare och enkelt monteras i skyltens spår. Bladet sitter bakom icke reflekterande plexiglasskiva inom skyltramen. Skylten förlängs nedåt vid fler personer per rum. Skrivytan skall förses med penn- och suddhållare. SKRIVBAR YTA 122 mm Skylten monteras på handtagssidan. SKRIVBAR YTA 122 mm Skyltens överkant placeras 1600 mm ovan golv och 25 mm från dörrfoder eller dylikt. I de fall då knappdon eller annat sitter i vägen får placeringen bestämmas individuellt. När skylt måste placeras på glasvägg förses skylten med en lackad plåt, i skyltens storlek, på glasets motsatta sida för att dölja montagetejp. 18

19 Rumsskylt R2 Rumsskyltar fi nns monterade utanför alla rum som innehåller arbetsplatser för universitetsanställda eller studenter, samt i anslutning till andra rum där funktionen är av intresse för besökaren. Skylttypen skall användas utanför laboratorier. Skylten informerar om:. rumsnummer. vem som sitter i rummet. personens funktion Sitter rumsskylten utanför en bokningsbar lokal skall bokningsnumret framgå. Eftersom utskriften av skyltinnehållet sker på institutionen/enheten fi nns det möjlighet att lätt ändra och komplettera önskvärd information. Exempelskylt R (pappersutskrift ingår ej) 150 mm Skylt monteras på en skena som skruvas i vägg. Rumsnummer i folietext. Förperforerat specialpapper med föreskrivna typsnitt och storlekar. Texten skall kunna skrivas ut på vanlig kontorsskrivare och enkelt monteras i skyltens spår. Bladet sitter bakom icke reflekterande plexiglasskiva inom skyltramen. Skylten förlängs nedåt vid fler personer per rum. Skylten monteras på handtagssidan. Skyltens överkant placeras 1600 mm ovan golv och 25 mm från dörrfoder eller dylikt. I de fall då knappdon eller annat sitter i vägen får placeringen bestämmas individuellt. När skylt måste placeras på glasvägg förses skylten med en lackad plåt, i skyltens storlek, på glasets motsatta sida för att dölja montagetejp. 19

20 Rumsskylt R3 Rumsskylten fi nns monterade utanför alla rum som inte innehåller arbetsplatser för universitetsanställda eller studenter men där rummets funktion är av intresse för besökaren. Skylten informerar om:. rumsnummer. rummets funktion Sitter rumsskylten utanför en bokningsbar lokal skall bokningsnumret framgå. Får texten inte plats på en rad ska den skrivas på två rader. Exempelskylt R Rumsfunktion (print MD5-100 matt laminat ingår) 150 mm Kopieringsrum Skylt monteras på en skena som skruvas i vägg. Skylten monteras på handtagssidan. Skyltens överkant placeras 1600 mm ovan golv och 25 mm från dörrfoder eller dylikt. I de fall då knappdon eller annat sitter i vägen får placeringen bestämmas individuellt. När skylt måste placeras på glasvägg förses skylten med en lackad plåt, i skyltens storlek, på glasets motsatta sida för att dölja montagetejp. 20

21 Symbolskylt S Symbolskyltar monteras utanför toaletter, i förekommande fall uppdelat mellan herr/dam, handikapptoalett, städrum och kapprum. Skylten informerar om:. rummets funktion S1 S2 S3 S4 S5 S6 S7 S8 S9 S10 S11 S12 S13 WC, dam/herr WC Herr WC Dam RWC Städ Kapprum Trappa Hiss Omklädning, herr Omklädning, dam Dusch Vilrum Dusch dam/herr WC WC WC Skylt monteras på en skena som skruvas i vägg. Skylten utförs med taktil symbol och text. Texten skall vara versal 15 mm. Se nedan. Skyltens mått 150 x 150 mm RWC S8 STÄD KAPPRUM Skylten monteras på handtagssidan. TRAPPA HISS OMKLÄDNING Skyltens överkant placeras 1600 mm ovan golv och 25 mm från dörrfoder eller dylikt. I de fall då knappdon eller annat sitter i vägen får placeringen bestämmas individuellt. OMKLÄDNING DUSCH VILRUM DUSCH 21

22 Flaggskylt F Flaggskylten fi nns monterad t ex utanför lärosalar i korridorer för att på längre håll identifi era sin destination. Skylten informerar om:. rumsnummer. rummets funktion Sitter fl aggskylten utanför en bokningsbar lokal skall bokningsnumret framgå. Får texten inte plats på en rad ska den skrivas på två rader. F Exempelskylt B 240 x H 180 mm Mötesrum Dubbelsidig skylt monteras med nyckelhålupphängning och skruvas i vägg. Texten tillverkas i vinylfolie 35 mm eller anpassas till antalet bokstäver. Skylten monteras på handtagssidan. Skylten monteras med underkant 2100 mm över golv. Elektronmikroskopi WC 22

23 Vägledande skylt, VIP X1 Vägledande skylt som monteras på vägg till föreläsningssal som är uppkallad efter eller sponsrad av företag. et skrivs på en rad och skyltlängden anpassas med mar-ginalmått enligt nedan. Texten skrivs versal/gement. Exempel på text: Lennart Kennes sal, Alfa Lavalsalen. X1 75 mm 80 mm 30 mm 30 mm 50 mm Förnamn Efternamn Sal 240 mm Anpassad längd efter namn Texthöjd: 80 mm Dekorrand: Guld, se Anvisningar sid 8. Enkelsidig lamell som monteras på skena som skruvas i vägg. Lamell fäster med kardborre eller sprint på skenan. Väggmonterad skylt monteras med ovankant 1800 mm över golv. 23
