1 Keeler Spectra Plus Bruksanvisning

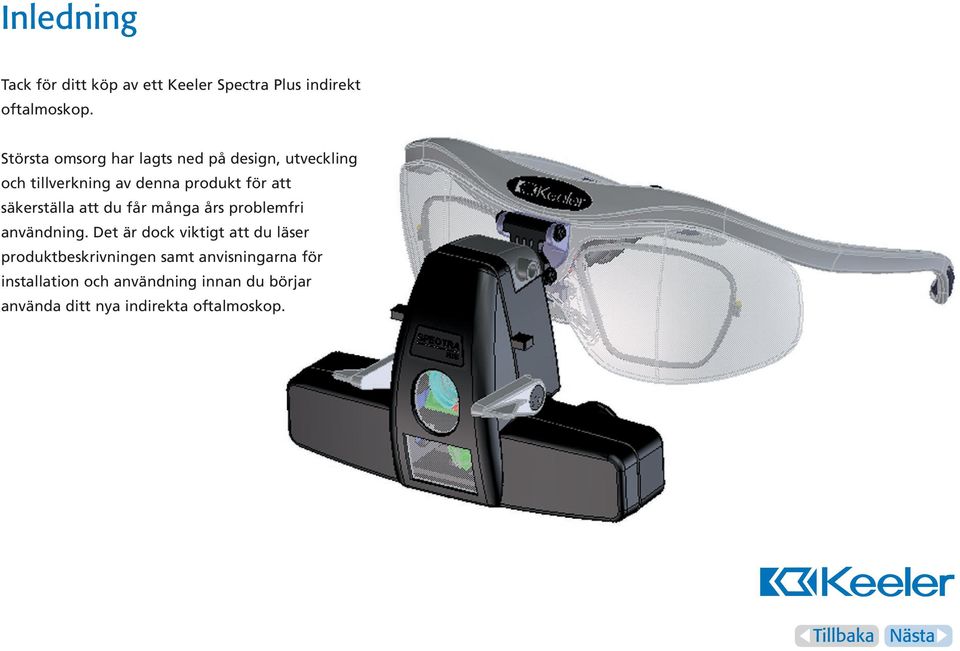

2 Inledning Tack för ditt köp av ett Keeler Spectra Plus indirekt oftalmoskop. Största omsorg har lagts ned på design, utveckling och tillverkning av denna produkt för att säkerställa att du får många års problemfri användning. Det är dock viktigt att du läser produktbeskrivningen samt anvisningarna för installation och användning innan du börjar använda ditt nya indirekta oftalmoskop.

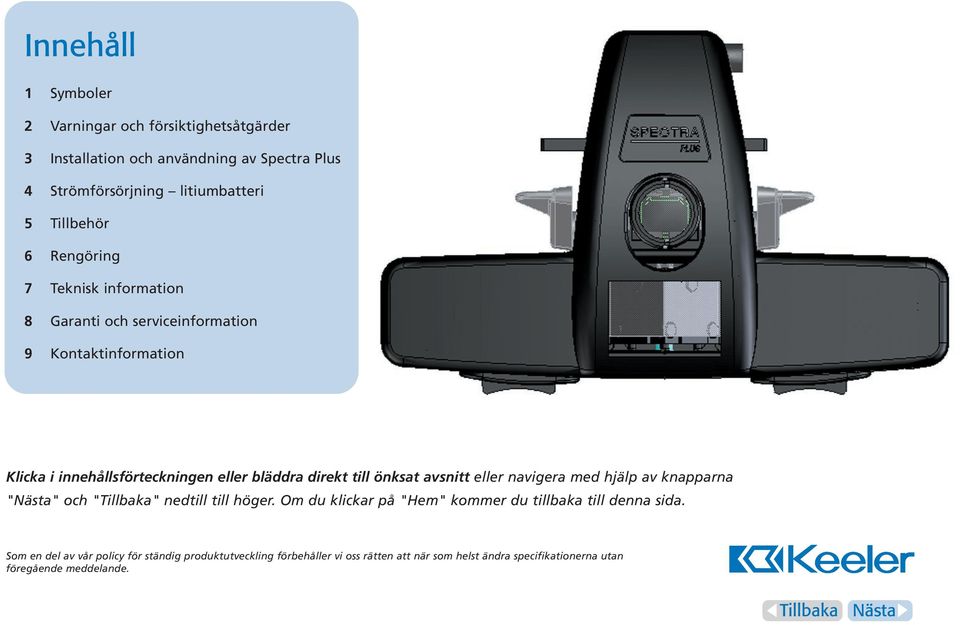

3 Innehåll 1 Symboler 2 Varningar och försiktighetsåtgärder 3 Installation och användning av Spectra Plus 4 Strömförsörjning litiumbatteri 5 Tillbehör 6 Rengöring 7 Teknisk information 8 Garanti och serviceinformation 9 Kontaktinformation Klicka i innehållsförteckningen eller bläddra direkt till önksat avsnitt eller navigera med hjälp av knapparna "" och "" nedtill till höger. Om du klickar på "" kommer du tillbaka till denna sida. Som en del av vår policy för ständig produktutveckling förbehåller vi oss rätten att när som helst ändra specifikationerna utan föregående meddelande.

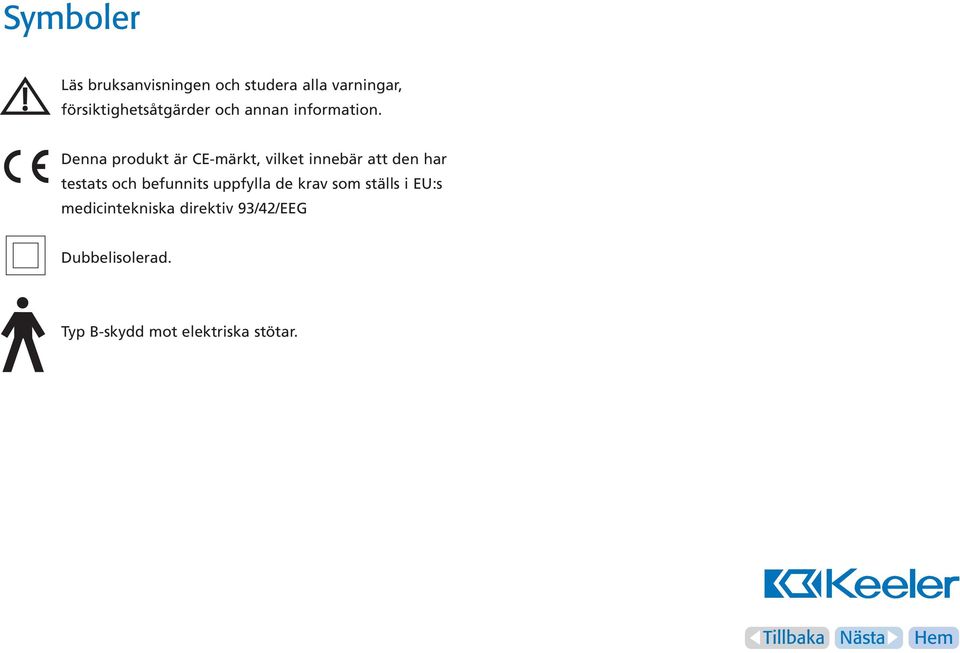

4 Symboler Läs bruksanvisningen och studera alla varningar, försiktighetsåtgärder och annan information. Denna produkt är CE-märkt, vilket innebär att den har testats och befunnits uppfylla de krav som ställs i EU:s medicintekniska direktiv 93/42/EEG Dubbelisolerad. Typ B-skydd mot elektriska stötar.

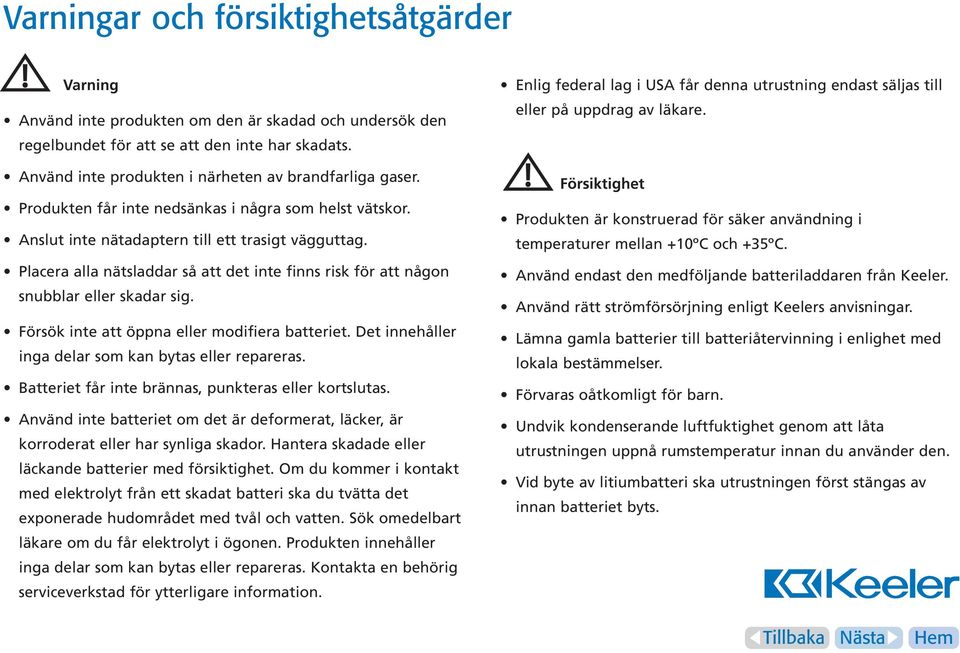

5 Varningar och försiktighetsåtgärder Varning Använd inte produkten om den är skadad och undersök den regelbundet för att se att den inte har skadats. Använd inte produkten i närheten av brandfarliga gaser. Produkten får inte nedsänkas i några som helst vätskor. Anslut inte nätadaptern till ett trasigt vägguttag. Placera alla nätsladdar så att det inte finns risk för att någon snubblar eller skadar sig. Försök inte att öppna eller modifiera batteriet. Det innehåller inga delar som kan bytas eller repareras. Batteriet får inte brännas, punkteras eller kortslutas. Använd inte batteriet om det är deformerat, läcker, är korroderat eller har synliga skador. Hantera skadade eller läckande batterier med försiktighet. Om du kommer i kontakt med elektrolyt från ett skadat batteri ska du tvätta det exponerade hudområdet med tvål och vatten. Sök omedelbart läkare om du får elektrolyt i ögonen. Produkten innehåller inga delar som kan bytas eller repareras. Kontakta en behörig serviceverkstad för ytterligare information. Enlig federal lag i USA får denna utrustning endast säljas till eller på uppdrag av läkare. Försiktighet Produkten är konstruerad för säker användning i temperaturer mellan +10ºC och +35ºC. Använd endast den medföljande batteriladdaren från Keeler. Använd rätt strömförsörjning enligt Keelers anvisningar. Lämna gamla batterier till batteriåtervinning i enlighet med lokala bestämmelser. Förvaras oåtkomligt för barn. Undvik kondenserande luftfuktighet genom att låta utrustningen uppnå rumstemperatur innan du använder den. Vid byte av litiumbatteri ska utrustningen först stängas av innan batteriet byts.

6 Installation och användning av Spectra Plus Beskrivning av produkten A A Båge B Filterväljare C Spegelvinkel D Gångjärn E Pupillavstånd F Monteringshål D B C B C C F E

7 Installation och användning av Spectra Plus Båge (A) Skyddsfiltret rätt monterat. 1. Fäst Spectra Plus huvudenhet i bågen (A) med hjälp av stiftmonteringssystemet enligt bilden. 2. Skyddsfiltret monteras genom att det skjuts på plats enligt bilden. Receptglasögonbågen rätt monterad 3. Receptglasögonbågen monteras vid behov enligt bilden.

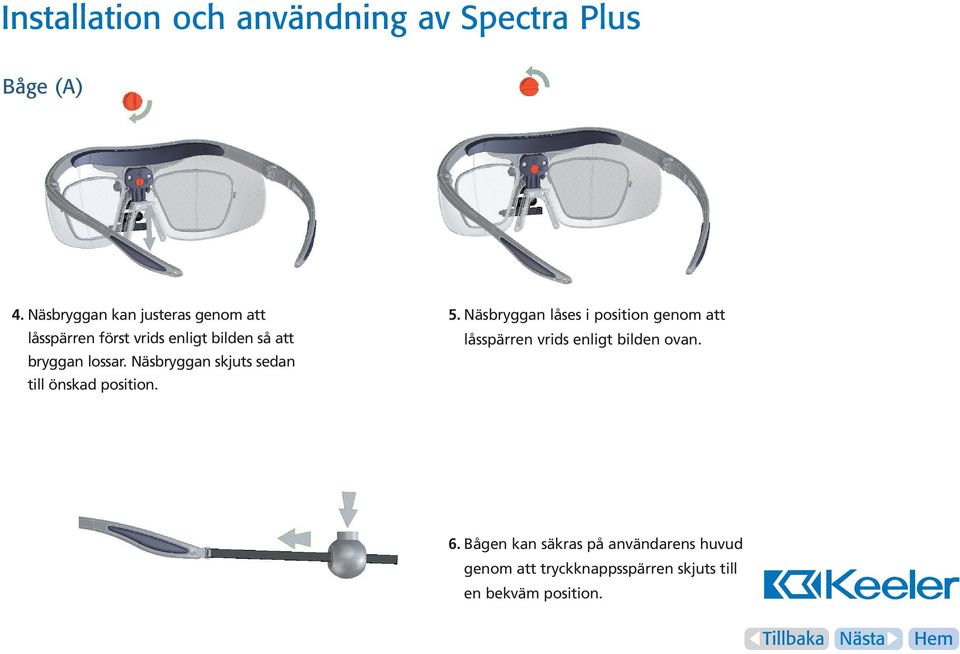

8 Installation och användning av Spectra Plus Båge (A) 4. Näsbryggan kan justeras genom att låsspärren först vrids enligt bilden så att bryggan lossar. Näsbryggan skjuts sedan till önskad position. 5. Näsbryggan låses i position genom att låsspärren vrids enligt bilden ovan. 6. Bågen kan säkras på användarens huvud genom att tryckknappsspärren skjuts till en bekväm position.

9 Installation och användning av Spectra Plus Filterväljare (B) Olika filter kan väljas genom att skjuta filterväljaren (B) i pilarnas riktning. Filterväljare (B) Filterväljare (B) Transparent Välj transparent utan filter när en specifik patologi ska undersökas och ett ljusare, vitare ljus önskas. Grönt Rödfritt filter reducerar det röda ljuset så att blod visas svart i silhuett mot mörk bakgrund. Spegelvinkel (C) Spegelvinkel (C) Blått Koboltblått för fluoresceinangioskopi. Spegelvinkel (C) Ljuset ställs in vertikalt i synfältet genom att vrida spakarna (C) på båda sidor om binokulärblocket.

10 Installation och användning av Spectra Plus Pupillavstånd (E) Eftersom ögonen är dissocierade måste särskild omsorg ägnas åt att ställa in optiken (okularen) korrekt framför varje öga. Håll ett föremål, t.ex. tummen, omkring 40 cm från ansiktet och centrera horisontalt i det ljusa området. Blunda sedan med ena ögat. Använd andra handens tumme och pekfinger och skjut det öppna ögats pupillavståndsreglage (E) (sitter rakt under varje okular) så att föremålet hamnar i synfältets centrum med föremålet kvar mitt i det ljusa området. Upprepa för det andra ögat. Pupillavstånd (E)

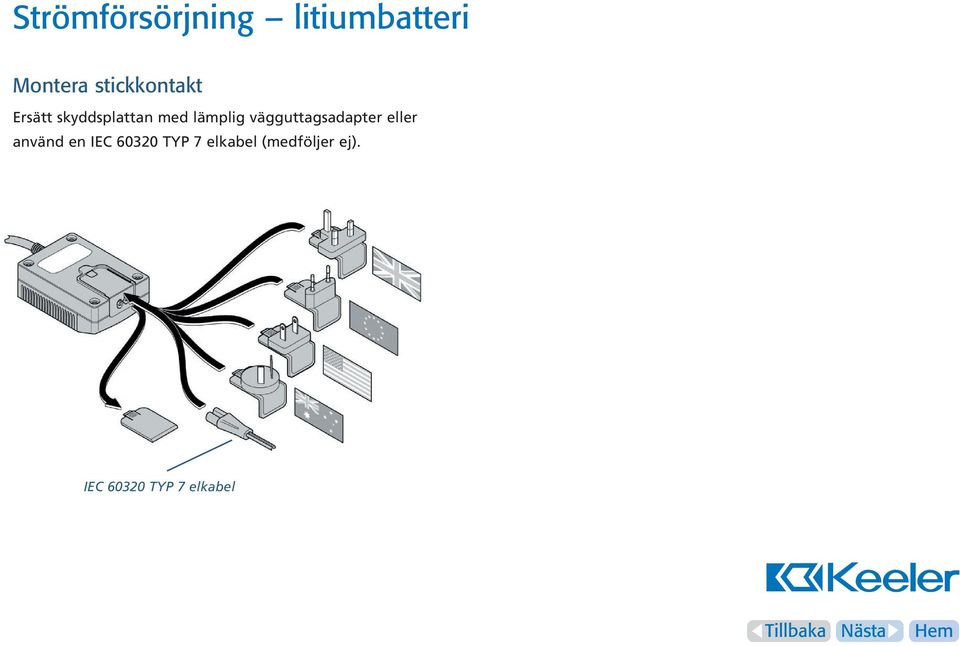

11 Strömförsörjning litiumbatteri Montera stickkontakt Ersätt skyddsplattan med lämplig vägguttagsadapter eller använd en IEC TYP 7 elkabel (medföljer ej). IEC TYP 7 elkabel

12 Strömförsörjning litiumbatteri Laddning av batteri Anslut elkabeln till uttaget på sidan av laddaren. Placera batteriet i laddningsfacket enligt bilden nedan. Den gula lysdioden visar batteriets laddningsstatus enligt följande: Grön lysdiod tänd Gul lysdiod släckt Gul lysdiod blinkar Gul lysdiod tänd Laddnings- och förvaringsenhet på Batteriet laddat Toppladdning Snabbladdning Stäng av batteriet. Den gröna lysdioden visar att laddningsoch förvaringsenheten är på. Batteriet kan användas när som helst under laddningscykeln och återgår till laddning när det sätts tillbaka i laddaren.

13 Strömförsörjning litiumbatteri Laddningstid Batteriet tar omkring 3 timmar att ladda helt. Ett fulladdat batteri räcker till omkring 4 timmes användning. Den gula lysdioden visar batteriets laddningsstatus enligt följande: Gul lysdiod blinkar Batteriet behöver laddas Belysningen kan kopplas på genom att dimmerreglaget vrids moturs. Anslut kontakten i uttaget enligt bilden. Bälteshållare Bälteshållaren är till för användare som föredrar att bära enheten i ett bälte.

14 Tillbehör 3412-P-7002 Spectra Plus bärväska EP Litiumbatteri 1201-P-6067 Stor fingerborg för skleralindentation 1201-P-6075 Liten fingerborg för skleralindentation Keeler kan leverera ett urval Volklinser med olika förstoring och synfält.

15 Rengöring Utför endast manuell rengöring utan nedsänkning i någon vätska enligt beskrivningen nedan. Autoklavera inte enheten och sänk inte ned den i någon som helst rengöringsvätska. Koppla alltid bort strömförsörjningen innan enheten rengörs. a Torka av utsidan med en ren absorberande, dammfri trasa fuktad med vatten/diskmedel (2 %) eller vatten/isopropanol (70 %). Vidrör inte optiken. b Var noga så att ingen vätska tränger in i instrumentet. Se till att trasan inte är indränkt i tvättlösning. c Torka ytorna noga för hand med en ren dammfri trasa. d Hantera allt rengöringsavfall enligt lokala föreskrifter.

16 Teknisk information Det är ett välkänt faktum att långvarig exponering av ögat för höga ljusstyrkor kan medföra risk för skador på näthinnan. Många oftalmologiska instrument belyser ögat med hög ljusstyrka. Beslut om vilken ljusstyrka som ska användas för en viss procedur måste fattas från fall till fall. Den behandlande läkaren måste alltid göra en avvägning mellan risk och nytta i fråga om vilken ljusstyrka som ska användas. För låg ljusstyrka kan resultera i en otillräcklig visualisering och i negativa effekter som är allvarligare än skador på näthinnan. Vidare kan skador på näthinnan fortfarande uppstå trots alla ansträngningar att minimera risken för skador. Skador på näthinnan är en möjlig komplikation till följd av nödvändigheten att använda starkt ljus för att tydligt visualisera den okulära strukturen under känsliga oftalmologiska kirurgiska ingrepp. Även om inga synliga retinala skador har identifierats för oftalmologiska instrument rekommenderas att ljusstyrkan ställs in på den minsta nivå som krävs för att utföra den diagnostiska funktionen. Små barn och personer med sjukdomsförändringar i ögonen kan löpa högre risk. Risken kan dessutom öka om personen som undersöks redan har exponerats för samma instrument eller genomgått ögonundersökning med annat instrument baserad på synligt ljus med hög ljusstyrka det senaste dygnet. Detta gäller särskilt om ögat har utsatts för näthinnefotografering. 18 Irradians / mw m-2 nm Våglängd / nm Spektral irradians hos Spectra Plus indirekt oftalmoskop i användarens plan.

17 Teknisk information Fotokemisk källradians (mw cm -2 sr -1 ) Utan lins, L A ( nm) 3,26 Med lins, L B ( nm) 3,21 Beräknade fotokemiska källradianser Drifttemperatur: +10ºC till +35ºC Transporttemperatur: -40ºC till +70ºC, 10 % till 95 % rel. luftfuktighet Nätspänning: V, 50/60 Hz Strömförsörjning: 12 V, 2,5 A Drift: Kontinuerlig Klassificering: Klass II Typ B skydd mot elektriska stötar Testad med avseende på följande standarder: IEC Elsäkerhet IEC Elektromagnetisk kompabilitet ISO :1994 Optik och optisk utrustning Metoder för miljötestning Kyla, värme och luftfuktighet. ISO :1994 Optik och optisk utrustning Mekanisk påkänning. ISO :2006 Oftalmologiska instrument Grundläggande krav.

18 Garanti och serviceinformation Ditt instrument från Keeler omfattas av garanti under 3 år och byts eller repareras utan kostnad om följande villkor är uppfyllda: 1 Felet beror på brister i tillverkningen. 2 Instrumentet har använts i enlighet med denna bruksanvisning. 3 Inköpsbevis medföljer garantianspråket. V.g. notera att batterierna bara omfattas av denna garanti i 1 år. Innehåller inga delar som kan bytas eller repareras. Förebyggande underhåll och service måste utföras av en behörig Keeler-tekniker.
