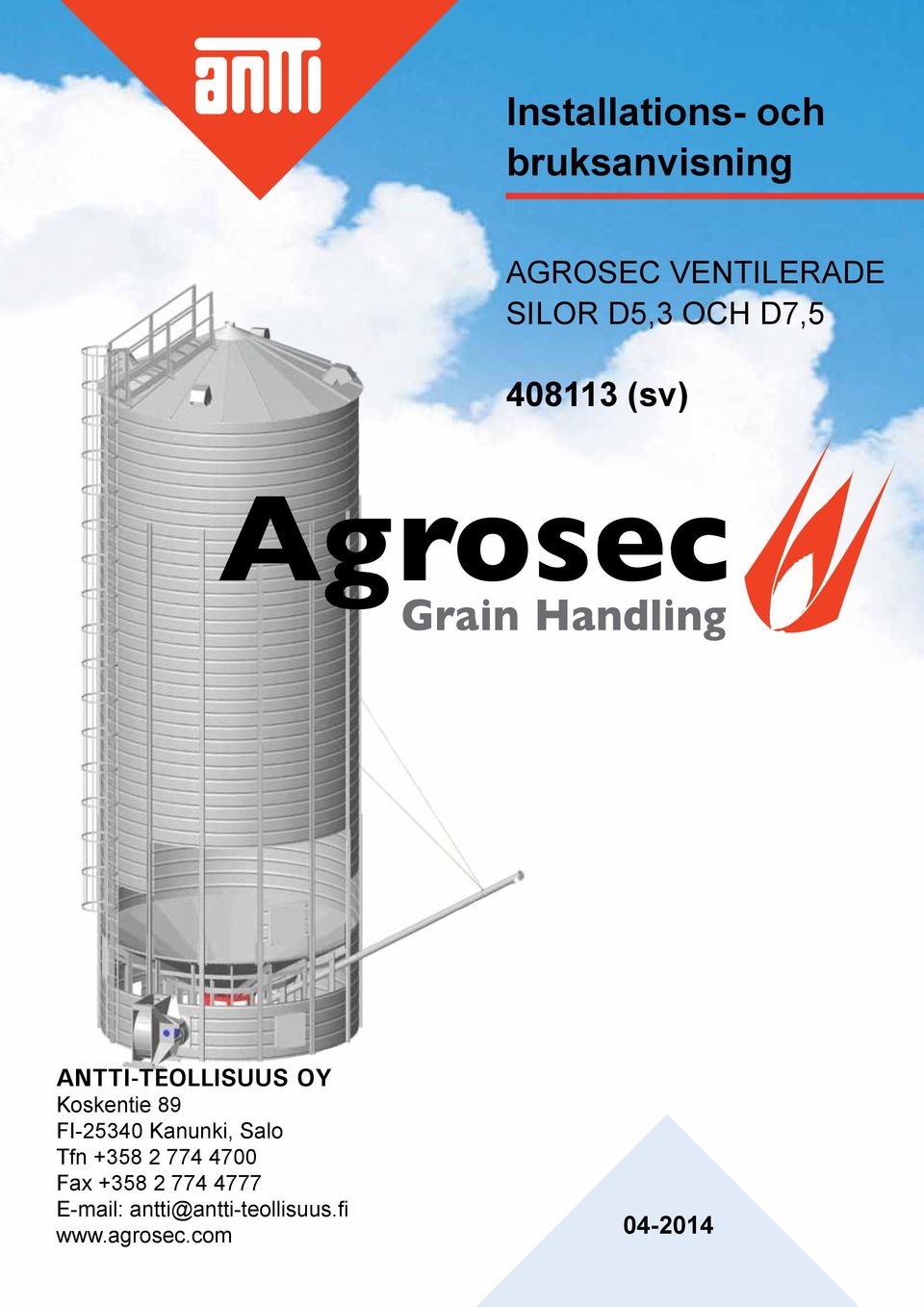

1 Installations- och bruksanvisning AGROSEC VENTILERADE SILOR D5,3 OCH D7, (sv) ANTTI-TEOLLISUUS OY Koskentie 89 FI Kanunki, Salo Tfn Fax antti@antti-teollisuus.fi

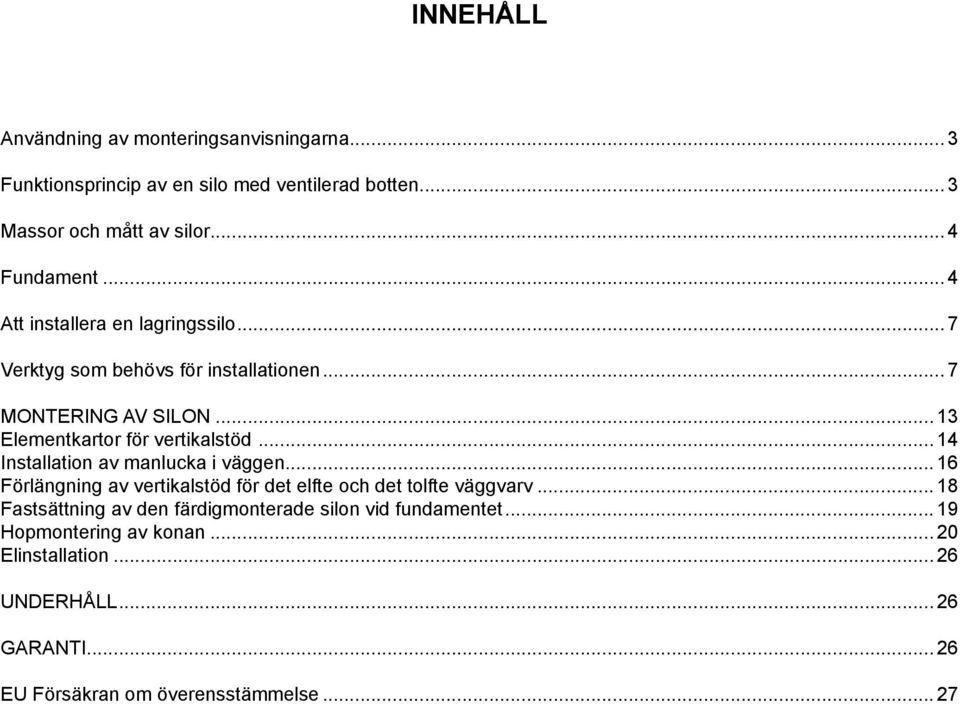

2 INNEHÅLL Användning av monteringsanvisningarna... 3 Funktionsprincip av en silo med ventilerad botten... 3 Massor och mått av silor... 4 Fundament... 4 Att installera en lagringssilo... 7 Verktyg som behövs för installationen... 7 MONTERING AV SILON Elementkartor för vertikalstöd Installation av manlucka i väggen Förlängning av vertikalstöd för det elfte och det tolfte väggvarv Fastsättning av den färdigmonterade silon vid fundamentet Hopmontering av konan Elinstallation UNDERHÅLL GARANTI EU Försäkran om överensstämmelse... 27

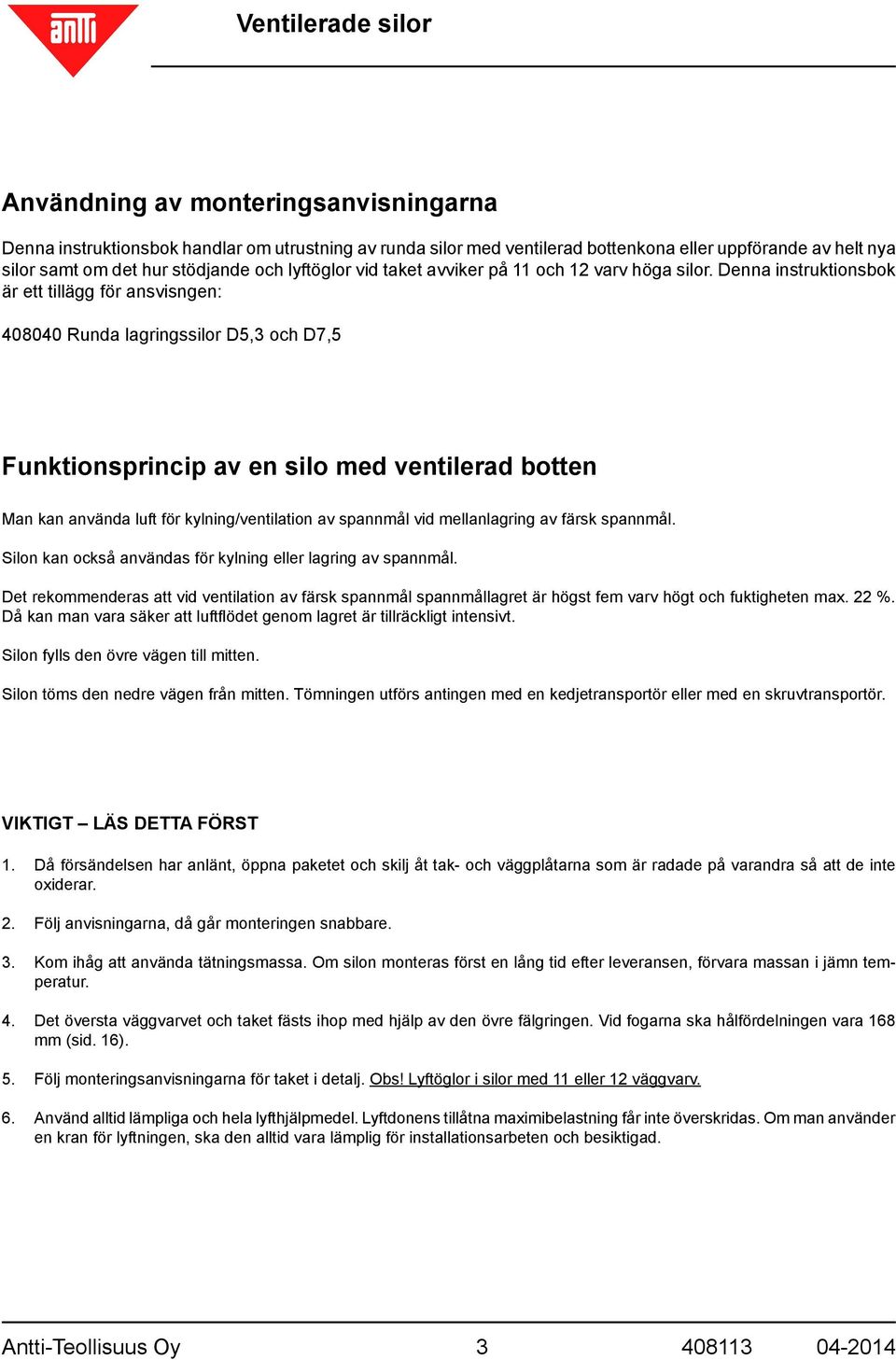

3 Användning av monteringsanvisningarna Denna instruktionsbok handlar om utrustning av runda silor med ventilerad bottenkona eller uppförande av helt nya silor samt om det hur stödjande och lyftöglor vid taket avviker på 11 och 12 varv höga silor. Denna instruktionsbok är ett tillägg för ansvisngen: Runda lagringssilor D5,3 och D7,5 Funktionsprincip av en silo med ventilerad botten Man kan använda luft för kylning/ventilation av spannmål vid mellanlagring av färsk spannmål. Silon kan också användas för kylning eller lagring av spannmål. Det rekommenderas att vid ventilation av färsk spannmål spannmållagret är högst fem varv högt och fuktigheten max. 22 %. Då kan man vara säker att luftflödet genom lagret är tillräckligt intensivt. Silon fylls den övre vägen till mitten. Silon töms den nedre vägen från mitten. Tömningen utförs antingen med en kedjetransportör eller med en skruvtransportör. VIKTIGT LÄS DETTA FÖRST 1. Då försändelsen har anlänt, öppna paketet och skilj åt tak- och väggplåtarna som är radade på varandra så att de inte oxiderar. 2. Följ anvisningarna, då går monteringen snabbare. 3. Kom ihåg att använda tätningsmassa. Om silon monteras först en lång tid efter leveransen, förvara massan i jämn temperatur. 4. Det översta väggvarvet och taket fästs ihop med hjälp av den övre fälgringen. Vid fogarna ska hålfördelningen vara 168 mm (sid. 16). 5. Följ monteringsanvisningarna för taket i detalj. Obs! Lyftöglor i silor med 11 eller 12 väggvarv. 6. Använd alltid lämpliga och hela lyfthjälpmedel. Lyftdonens tillåtna maximibelastning får inte överskridas. Om man använder en kran för lyftningen, ska den alltid vara lämplig för installationsarbeten och besiktigad. Antti-Teollisuus Oy

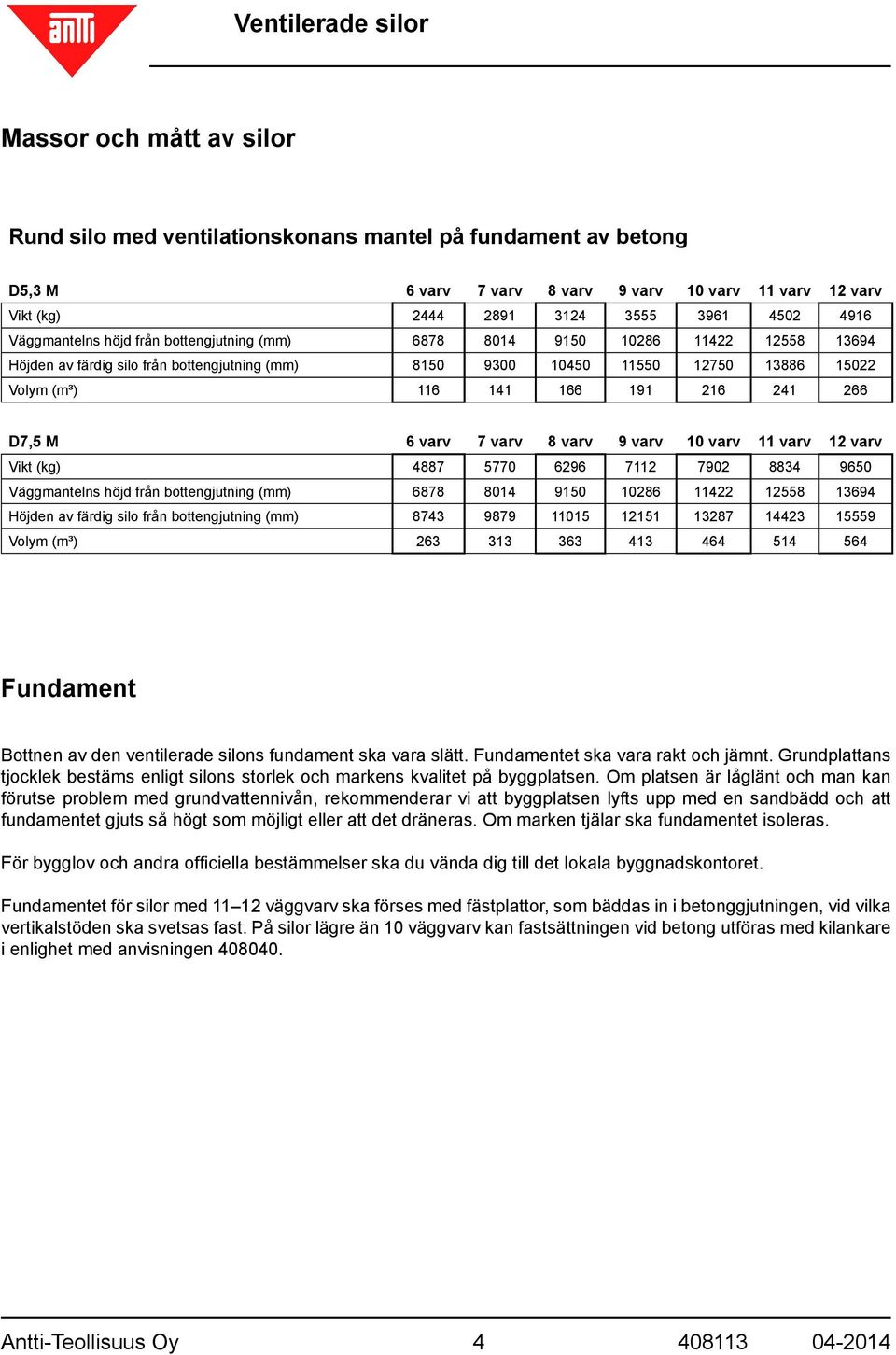

4 Massor och mått av silor Rund silo med ventilationskonans mantel på fundament av betong D5,3 M 6 varv 7 varv 8 varv 9 varv 10 varv 11 varv 12 varv Vikt (kg) Väggmantelns höjd från bottengjutning (mm) Höjden av färdig silo från bottengjutning (mm) Volym (m³) D7,5 M 6 varv 7 varv 8 varv 9 varv 10 varv 11 varv 12 varv Vikt (kg) Väggmantelns höjd från bottengjutning (mm) Höjden av färdig silo från bottengjutning (mm) Volym (m³) Fundament Bottnen av den ventilerade silons fundament ska vara slätt. Fundamentet ska vara rakt och jämnt. Grundplattans tjocklek bestäms enligt silons storlek och markens kvalitet på byggplatsen. Om platsen är låglänt och man kan förutse problem med grundvattennivån, rekommenderar vi att byggplatsen lyfts upp med en sandbädd och att fundamentet gjuts så högt som möjligt eller att det dräneras. Om marken tjälar ska fundamentet isoleras. För bygglov och andra officiella bestämmelser ska du vända dig till det lokala byggnadskontoret. Fundamentet för silor med väggvarv ska förses med fästplattor, som bäddas in i betonggjutningen, vid vilka vertikalstöden ska svetsas fast. På silor lägre än 10 väggvarv kan fastsättningen vid betong utföras med kilankare i enlighet med anvisningen Antti-Teollisuus Oy

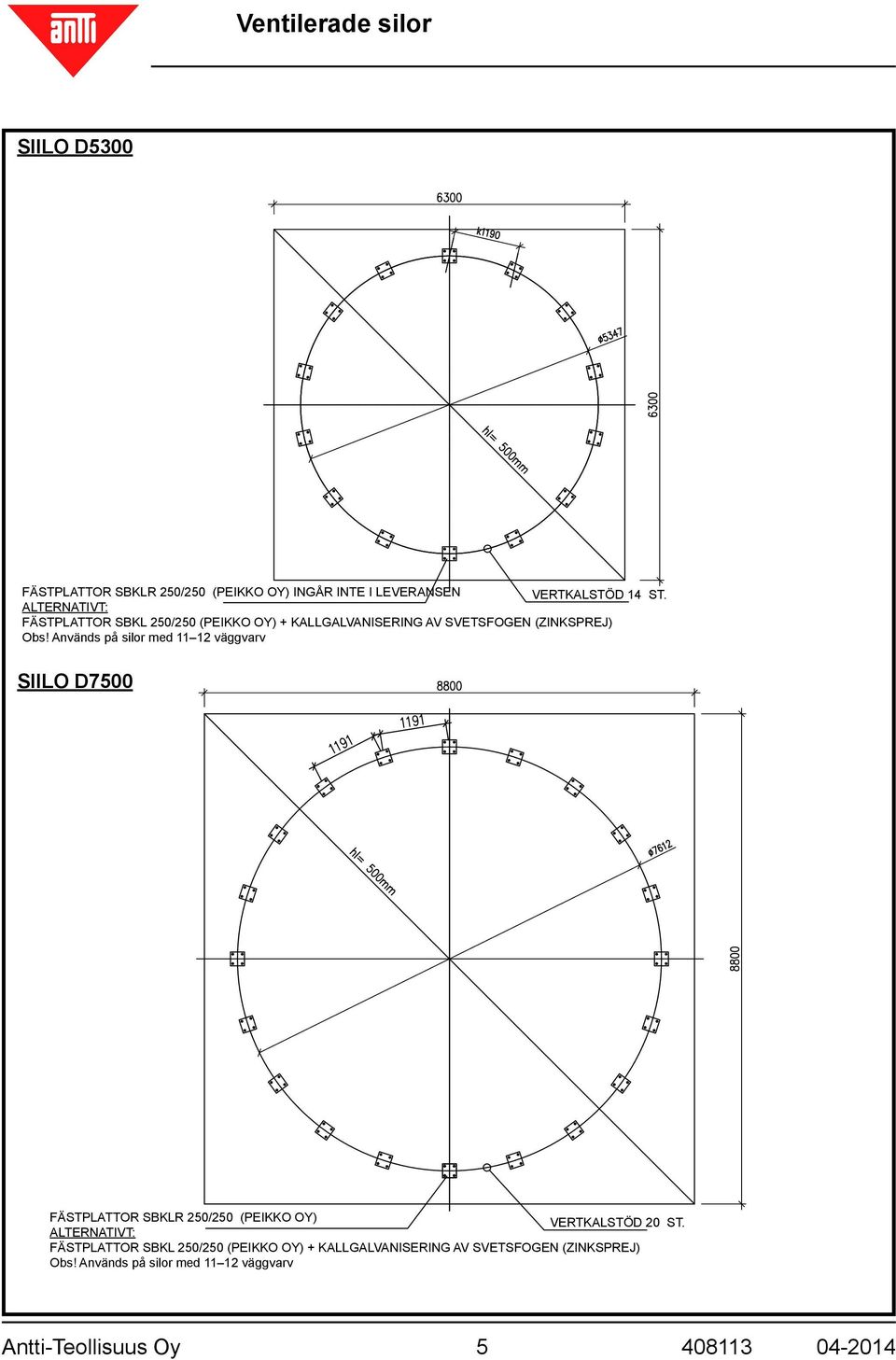

5 SIILO D5300 FÄSTPLATTOR SBKLR 250/250 (PEIKKO OY) INGÅR INTE I LEVERANSEN VERTKALSTÖD 14 ST. ALTERNATIVT: FÄSTPLATTOR SBKL 250/250 (PEIKKO OY) + KALLGALVANISERING AV SVETSFOGEN (ZINKSPREJ) Obs! Används på silor med väggvarv SIILO D7500 FÄSTPLATTOR SBKLR 250/250 (PEIKKO OY) VERTKALSTÖD 20 ST. ALTERNATIVT: FÄSTPLATTOR SBKL 250/250 (PEIKKO OY) + KALLGALVANISERING AV SVETSFOGEN (ZINKSPREJ) Obs! Används på silor med väggvarv Antti-Teollisuus Oy

6 Antti-Teollisuus Oy

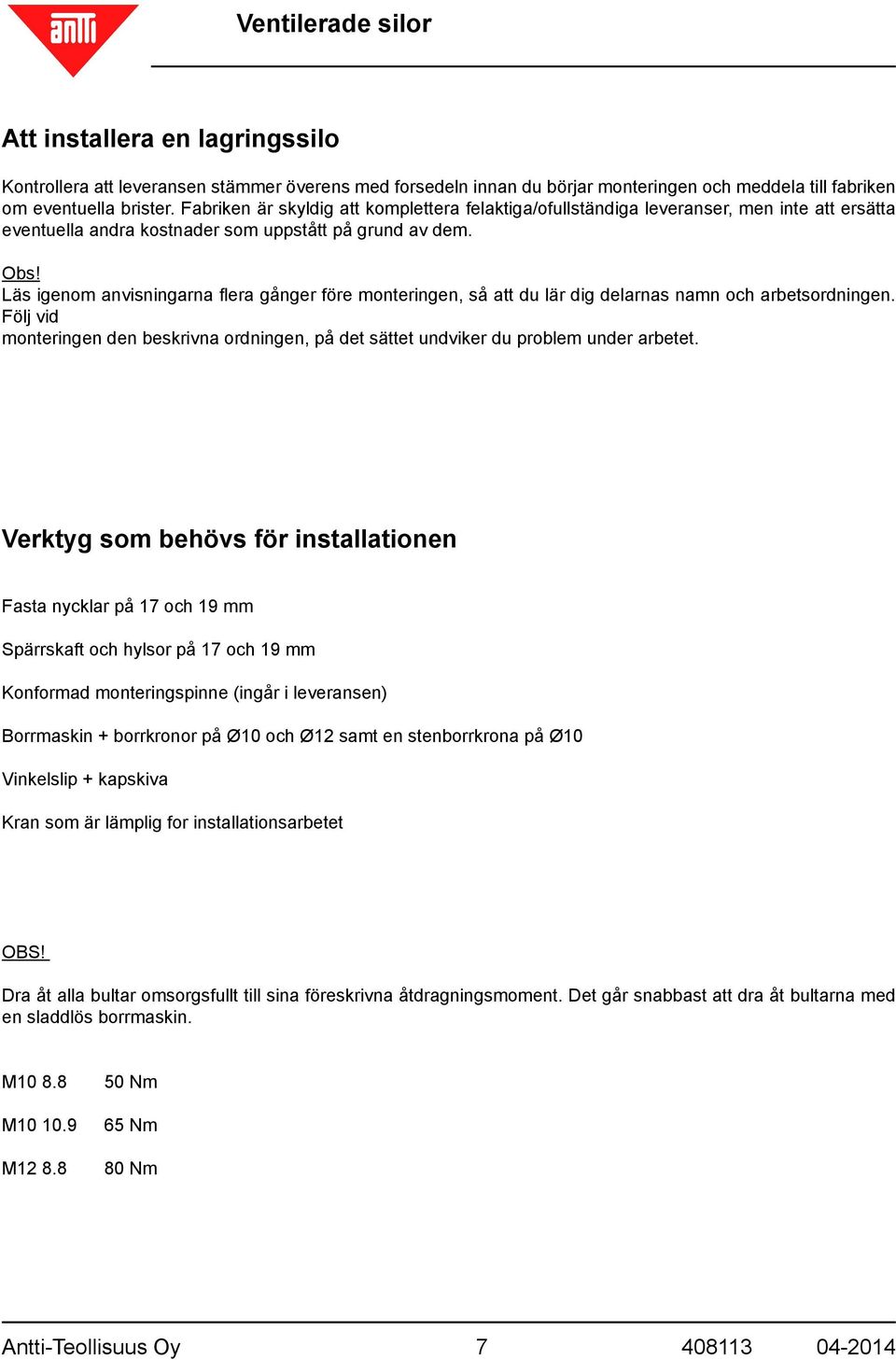

7 Att installera en lagringssilo Kontrollera att leveransen stämmer överens med forsedeln innan du börjar monteringen och meddela till fabriken om eventuella brister. Fabriken är skyldig att komplettera felaktiga/ofullständiga leveranser, men inte att ersätta eventuella andra kostnader som uppstått på grund av dem. Obs! Läs igenom anvisningarna flera gånger före monteringen, så att du lär dig delarnas namn och arbetsordningen. Följ vid monteringen den beskrivna ordningen, på det sättet undviker du problem under arbetet. Verktyg som behövs för installationen Fasta nycklar på 17 och 19 mm Spärrskaft och hylsor på 17 och 19 mm Konformad monteringspinne (ingår i leveransen) Borrmaskin + borrkronor på Ø10 och Ø12 samt en stenborrkrona på Ø10 Vinkelslip + kapskiva Kran som är lämplig for installationsarbetet OBS! Dra åt alla bultar omsorgsfullt till sina föreskrivna åtdragningsmoment. Det går snabbast att dra åt bultarna med en sladdlös borrmaskin. M M M Nm 65 Nm 80 Nm Antti-Teollisuus Oy

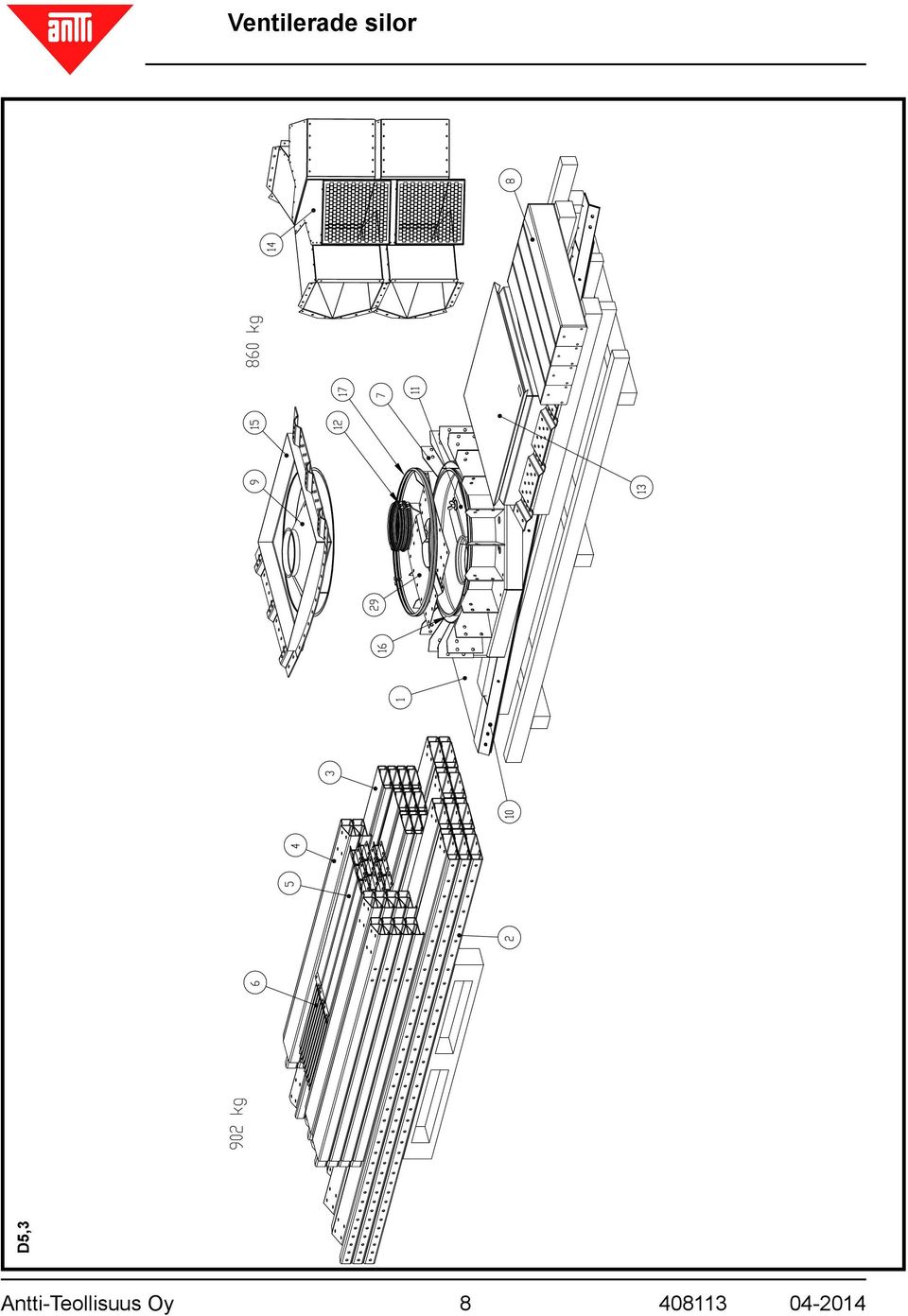

8 D5,3 Antti-Teollisuus Oy

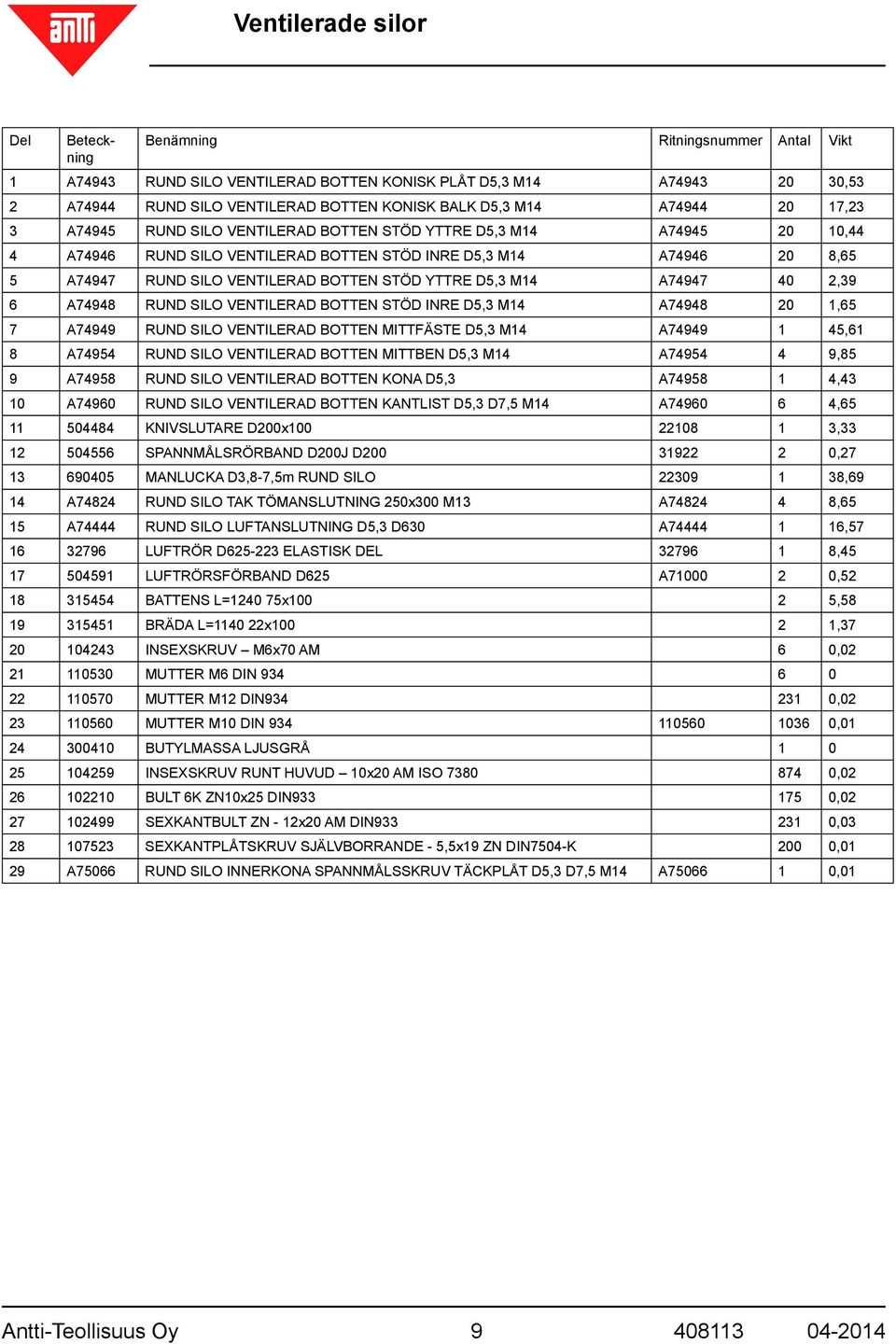

9 Del Beteckning Benämning Ritningsnummer Antal Vikt 1 A74943 RUND SILO VENTILERAD BOTTEN KONISK PLÅT D5,3 M14 A ,53 2 A74944 RUND SILO VENTILERAD BOTTEN KONISK BALK D5,3 M14 A ,23 3 A74945 RUND SILO VENTILERAD BOTTEN STÖD YTTRE D5,3 M14 A ,44 4 A74946 RUND SILO VENTILERAD BOTTEN STÖD INRE D5,3 M14 A ,65 5 A74947 RUND SILO VENTILERAD BOTTEN STÖD YTTRE D5,3 M14 A ,39 6 A74948 RUND SILO VENTILERAD BOTTEN STÖD INRE D5,3 M14 A ,65 7 A74949 RUND SILO VENTILERAD BOTTEN MITTFÄSTE D5,3 M14 A ,61 8 A74954 RUND SILO VENTILERAD BOTTEN MITTBEN D5,3 M14 A ,85 9 A74958 RUND SILO VENTILERAD BOTTEN KONA D5,3 A ,43 10 A74960 RUND SILO VENTILERAD BOTTEN KANTLIST D5,3 D7,5 M14 A , KNIVSLUTARE D200x , SPANNMÅLSRÖRBAND D200J D , MANLUCKA D3,8-7,5m RUND SILO ,69 14 A74824 RUND SILO TAK TÖMANSLUTNING 250x300 M13 A ,65 15 A74444 RUND SILO LUFTANSLUTNING D5,3 D630 A , LUFTRÖR D ELASTISK DEL , LUFTRÖRSFÖRBAND D625 A , BATTENS L= x , BRÄDA L= x , INSEXSKRUV M6x70 AM 6 0, MUTTER M6 DIN MUTTER M12 DIN , MUTTER M10 DIN , BUTYLMASSA LJUSGRÅ INSEXSKRUV RUNT HUVUD 10x20 AM ISO , BULT 6K ZN10x25 DIN , SEXKANTBULT ZN - 12x20 AM DIN , SEXKANTPLÅTSKRUV SJÄLVBORRANDE - 5,5x19 ZN DIN7504-K 200 0,01 29 A75066 RUND SILO INNERKONA SPANNMÅLSSKRUV TÄCKPLÅT D5,3 D7,5 M14 A ,01 Antti-Teollisuus Oy

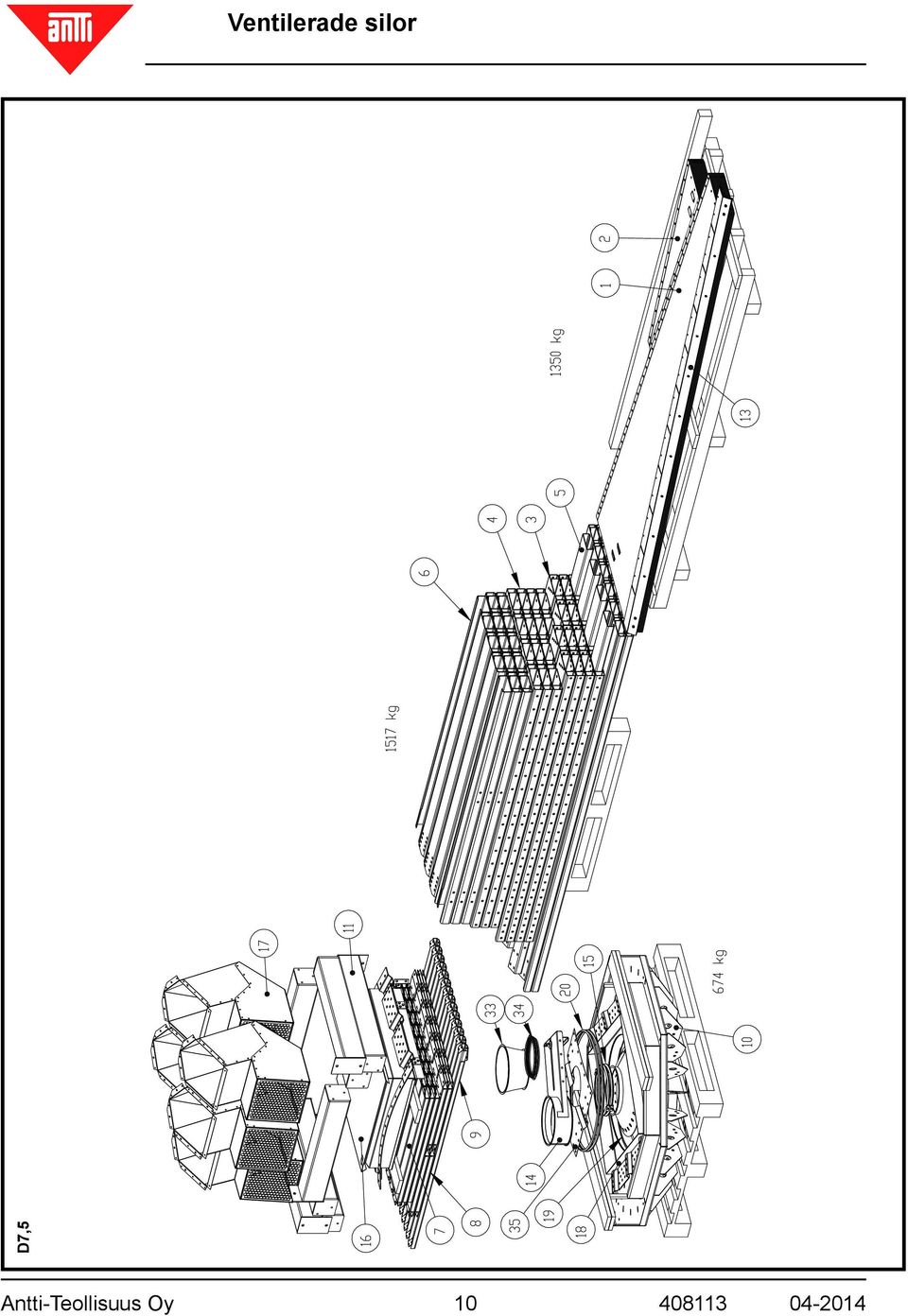

10 D7,5 Antti-Teollisuus Oy

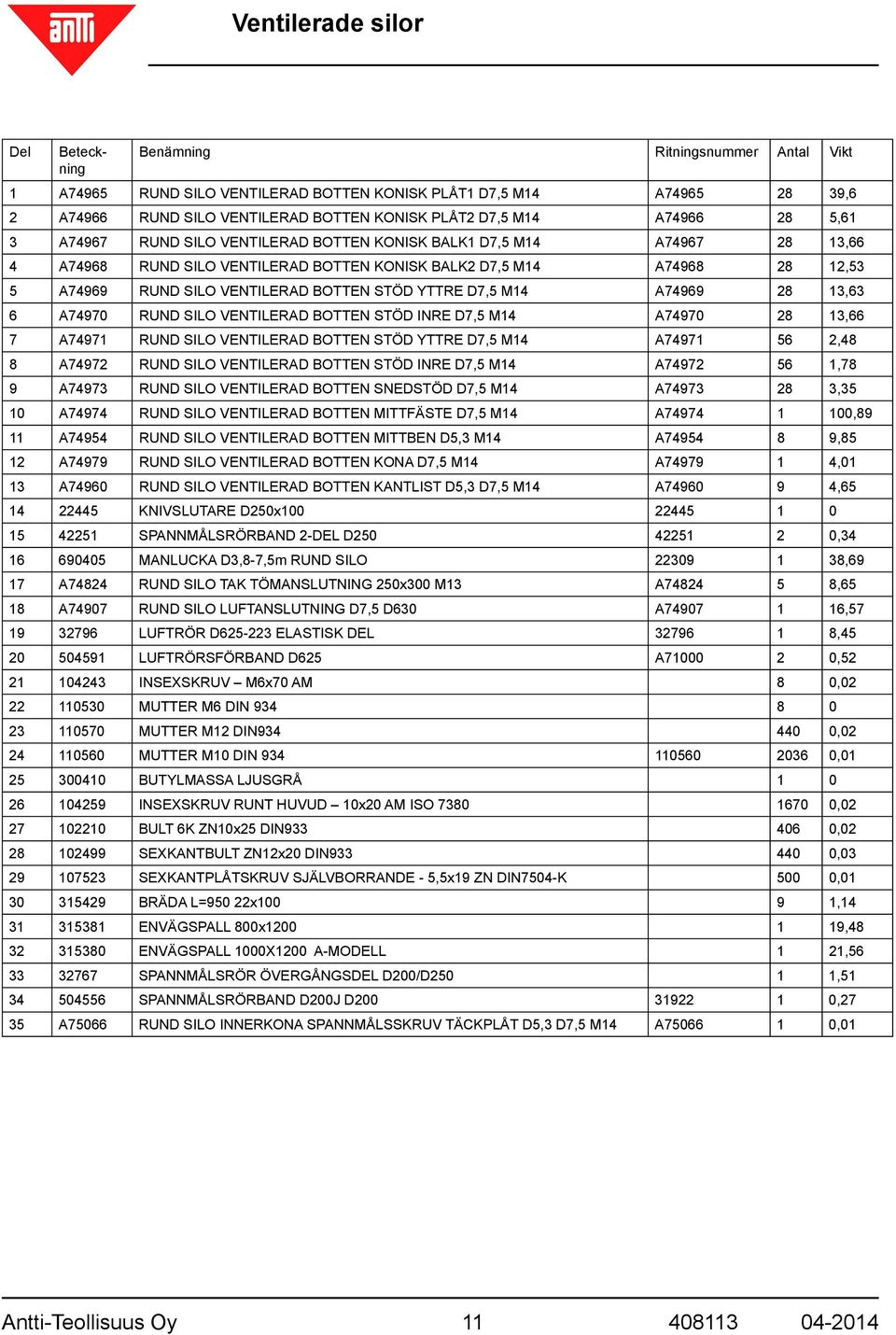

11 Del Beteckning Benämning Ritningsnummer Antal Vikt 1 A74965 RUND SILO VENTILERAD BOTTEN KONISK PLÅT1 D7,5 M14 A ,6 2 A74966 RUND SILO VENTILERAD BOTTEN KONISK PLÅT2 D7,5 M14 A ,61 3 A74967 RUND SILO VENTILERAD BOTTEN KONISK BALK1 D7,5 M14 A ,66 4 A74968 RUND SILO VENTILERAD BOTTEN KONISK BALK2 D7,5 M14 A ,53 5 A74969 RUND SILO VENTILERAD BOTTEN STÖD YTTRE D7,5 M14 A ,63 6 A74970 RUND SILO VENTILERAD BOTTEN STÖD INRE D7,5 M14 A ,66 7 A74971 RUND SILO VENTILERAD BOTTEN STÖD YTTRE D7,5 M14 A ,48 8 A74972 RUND SILO VENTILERAD BOTTEN STÖD INRE D7,5 M14 A ,78 9 A74973 RUND SILO VENTILERAD BOTTEN SNEDSTÖD D7,5 M14 A ,35 10 A74974 RUND SILO VENTILERAD BOTTEN MITTFÄSTE D7,5 M14 A ,89 11 A74954 RUND SILO VENTILERAD BOTTEN MITTBEN D5,3 M14 A ,85 12 A74979 RUND SILO VENTILERAD BOTTEN KONA D7,5 M14 A ,01 13 A74960 RUND SILO VENTILERAD BOTTEN KANTLIST D5,3 D7,5 M14 A , KNIVSLUTARE D250x SPANNMÅLSRÖRBAND 2-DEL D , MANLUCKA D3,8-7,5m RUND SILO ,69 17 A74824 RUND SILO TAK TÖMANSLUTNING 250x300 M13 A ,65 18 A74907 RUND SILO LUFTANSLUTNING D7,5 D630 A , LUFTRÖR D ELASTISK DEL , LUFTRÖRSFÖRBAND D625 A , INSEXSKRUV M6x70 AM 8 0, MUTTER M6 DIN MUTTER M12 DIN , MUTTER M10 DIN , BUTYLMASSA LJUSGRÅ INSEXSKRUV RUNT HUVUD 10x20 AM ISO , BULT 6K ZN10x25 DIN , SEXKANTBULT ZN12x20 DIN , SEXKANTPLÅTSKRUV SJÄLVBORRANDE - 5,5x19 ZN DIN7504-K 500 0, BRÄDA L=950 22x , ENVÄGSPALL 800x , ENVÄGSPALL 1000X1200 A-MODELL 1 21, SPANNMÅLSRÖR ÖVERGÅNGSDEL D200/D , SPANNMÅLSRÖRBAND D200J D ,27 35 A75066 RUND SILO INNERKONA SPANNMÅLSSKRUV TÄCKPLÅT D5,3 D7,5 M14 A ,01 Antti-Teollisuus Oy

12 Antti-Teollisuus Oy

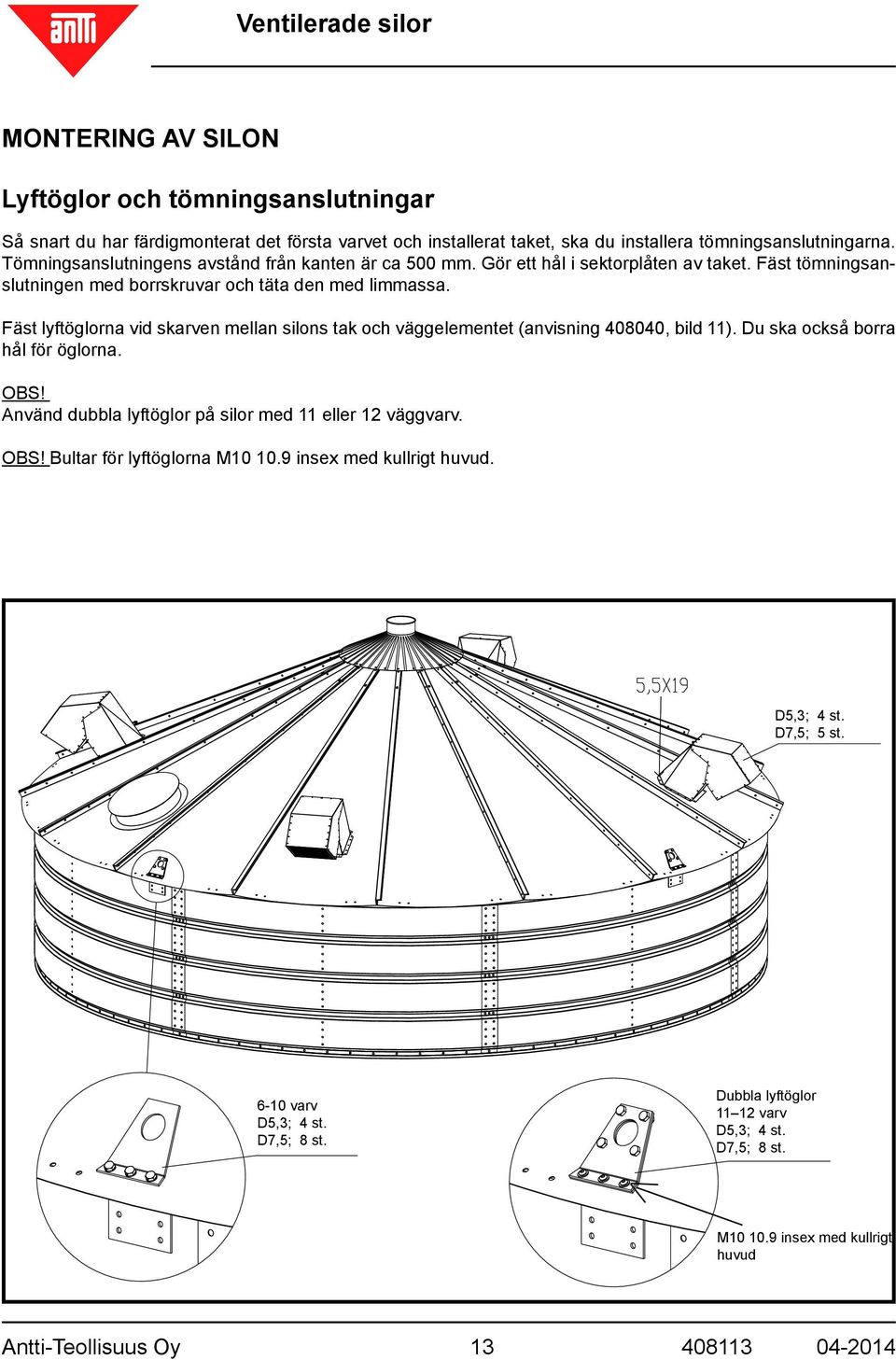

13 MONTERING AV SILON Lyftöglor och tömningsanslutningar Så snart du har färdigmonterat det första varvet och installerat taket, ska du installera tömningsanslutningarna. Tömningsanslutningens avstånd från kanten är ca 500 mm. Gör ett hål i sektorplåten av taket. Fäst tömningsanslutningen med borrskruvar och täta den med limmassa. Fäst lyftöglorna vid skarven mellan silons tak och väggelementet (anvisning , bild 11). Du ska också borra hål för öglorna. OBS! Använd dubbla lyftöglor på silor med 11 eller 12 väggvarv. OBS! Bultar för lyftöglorna M insex med kullrigt huvud. D5,3; 4 st. D7,5; 5 st varv D5,3; 4 st. D7,5; 8 st. Dubbla lyftöglor varv D5,3; 4 st. D7,5; 8 st. M insex med kullrigt huvud Antti-Teollisuus Oy

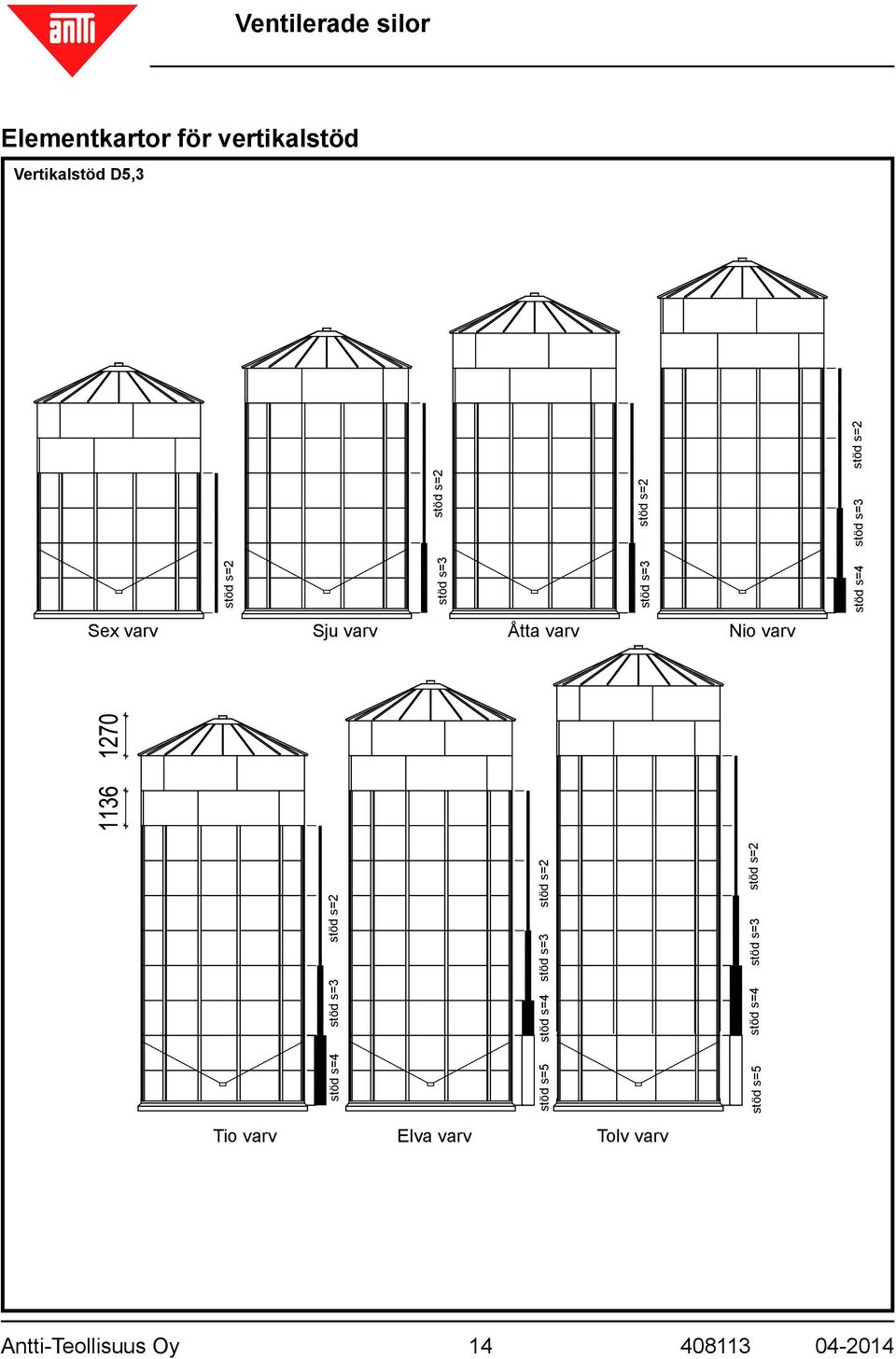

14 Elementkartor för vertikalstöd Vertikalstöd D5,3 stöd s=2 stöd s=3 stöd s=3 Sex varv Sju varv Åtta varv Nio varv stöd s=4 stöd s=5 stöd s=5 stöd s=3 stöd s=2 stöd s=4 stöd s=3 stöd s=2 stöd s=4 stöd s=3 stöd s=2 stöd s=2 stöd s=2 stöd s=4 stöd s=3 stöd s=2 Tio varv Elva varv Tolv varv Antti-Teollisuus Oy

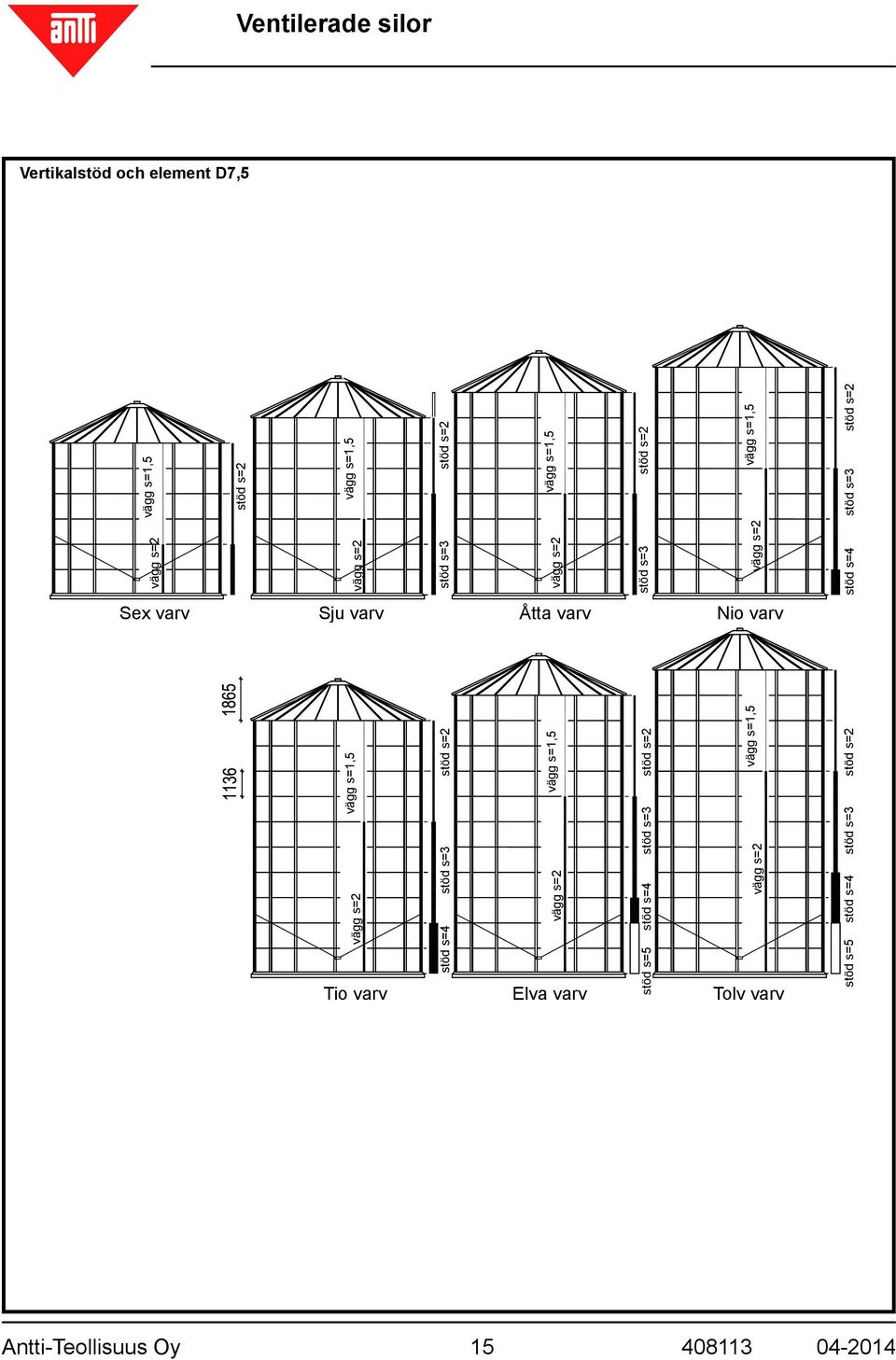

15 Vertikalstöd och element D7,5 vägg s=1,5 vägg s=2 stöd s=2 vägg s=1,5 stöd s=2 vägg s=1,5 vägg s=2 stöd s=3 vägg s=2 stöd s=3 stöd s=2 vägg s=2 vägg s=1,5 Sex varv Sju varv Åtta varv Nio varv stöd s=4 stöd s=3 stöd s=2 vägg s=2 vägg s=1,5 stöd s=2 vägg s=1,5 stöd s=2 vägg s=1,5 stöd s=4 stöd s=3 vägg s=2 stöd s=4 stöd s=3 vägg s=2 Tio varv Elva varv Tolv varv stöd s=5 stöd s=5 stöd s=4 stöd s=3 stöd s=2 Antti-Teollisuus Oy

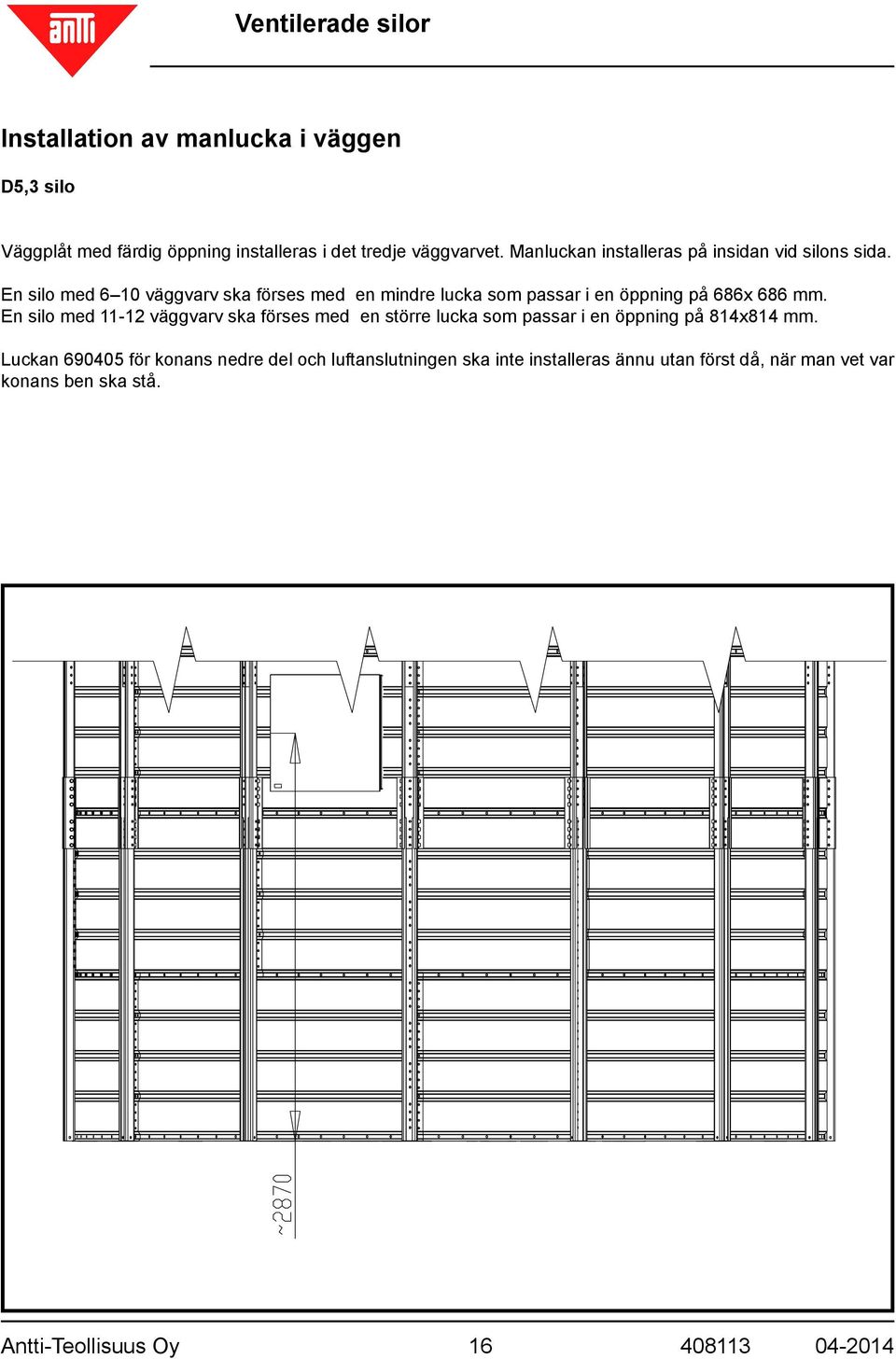

16 Installation av manlucka i väggen D5,3 silo Väggplåt med färdig öppning installeras i det tredje väggvarvet. Manluckan installeras på insidan vid silons sida. En silo med 6 10 väggvarv ska förses med en mindre lucka som passar i en öppning på 686x 686 mm. En silo med väggvarv ska förses med en större lucka som passar i en öppning på 814x814 mm. Luckan för konans nedre del och luftanslutningen ska inte installeras ännu utan först då, när man vet var konans ben ska stå. Antti-Teollisuus Oy

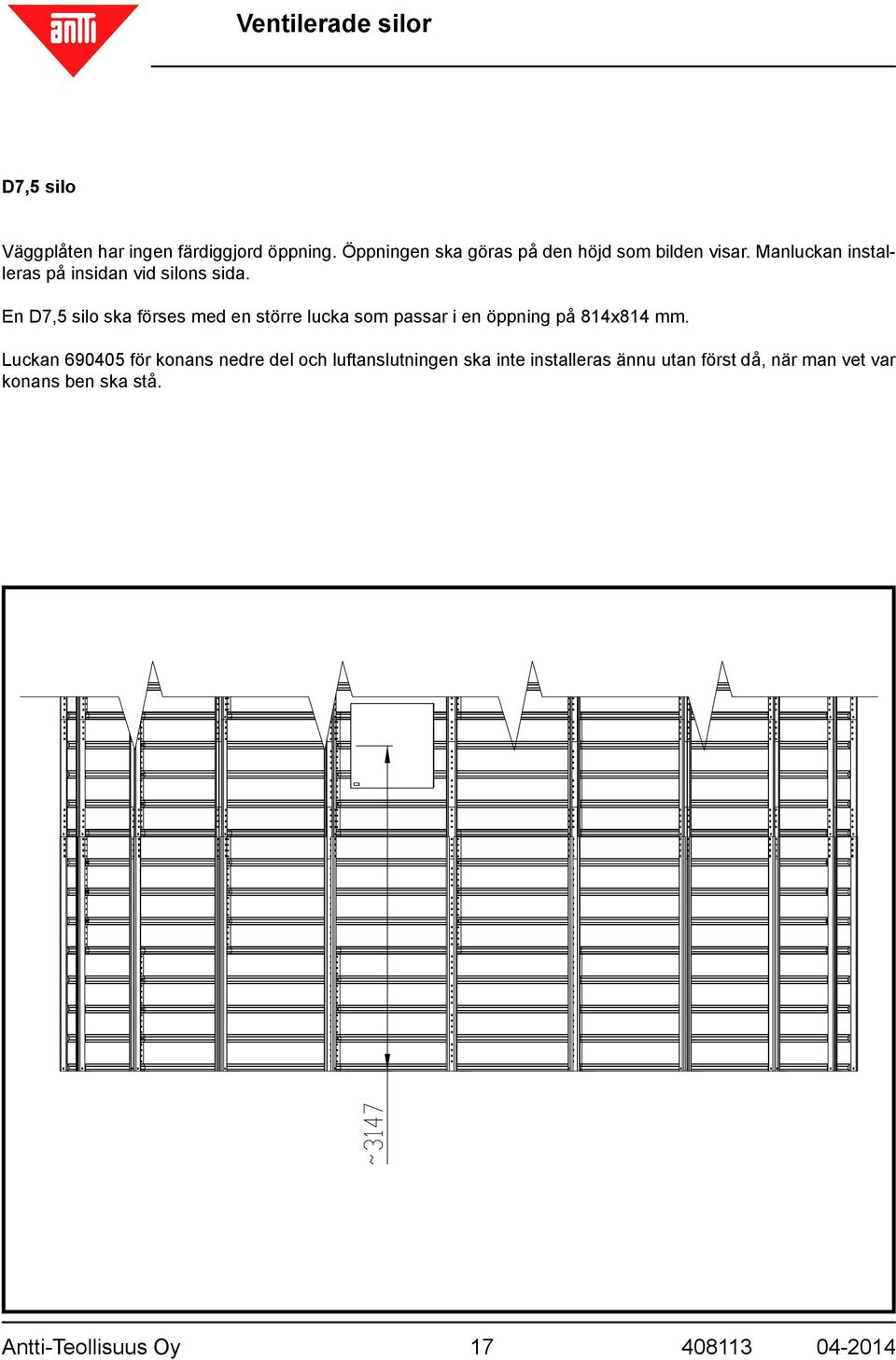

17 D7,5 silo Väggplåten har ingen färdiggjord öppning. Öppningen ska göras på den höjd som bilden visar. Manluckan installeras på insidan vid silons sida. En D7,5 silo ska förses med en större lucka som passar i en öppning på 814x814 mm. Luckan för konans nedre del och luftanslutningen ska inte installeras ännu utan först då, när man vet var konans ben ska stå. Antti-Teollisuus Oy

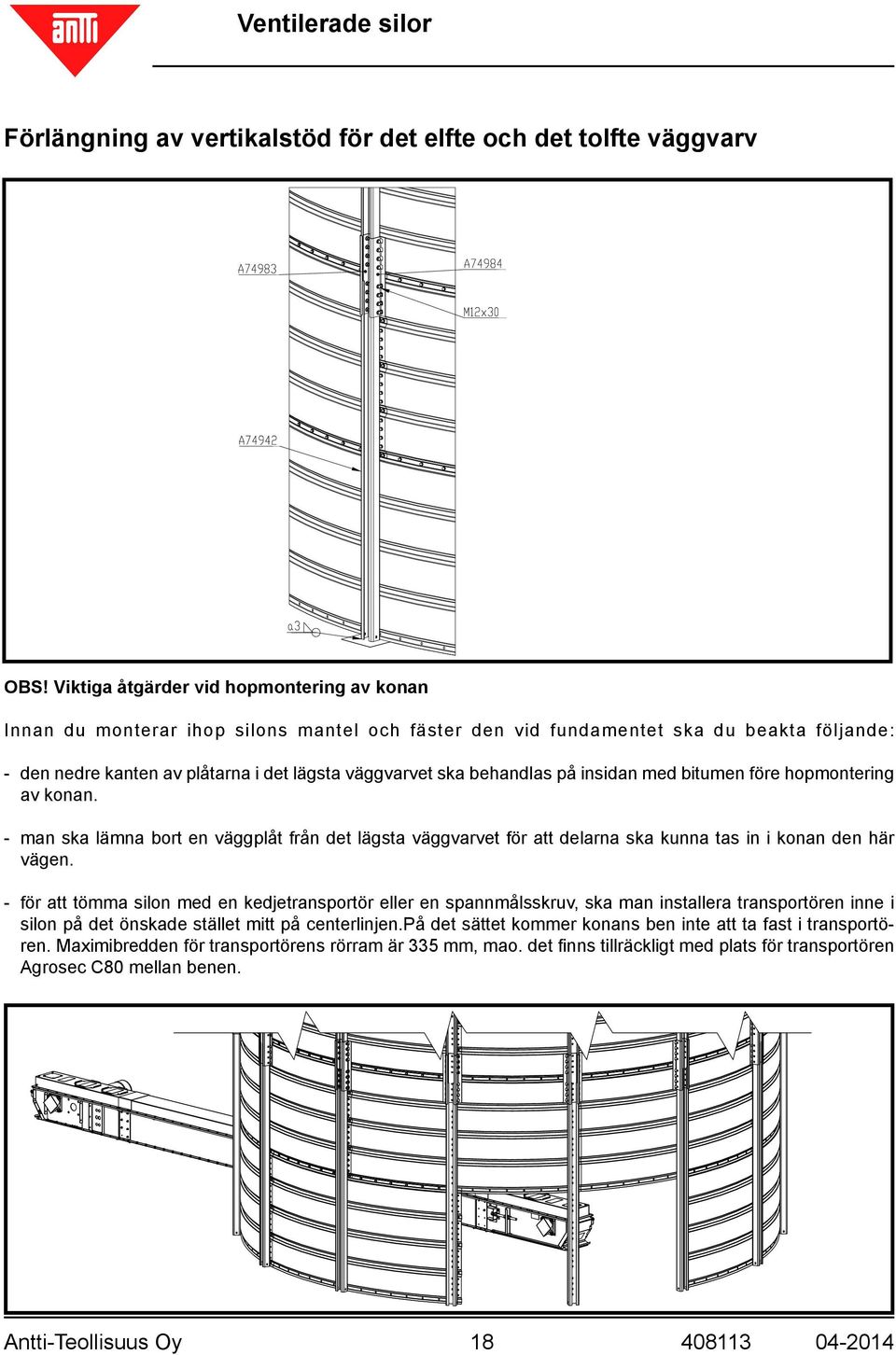

18 Förlängning av vertikalstöd för det elfte och det tolfte väggvarv OBS! Viktiga åtgärder vid hopmontering av konan Innan du monterar ihop silons mantel och fäster den vid fundamentet ska du beakta följande: - den nedre kanten av plåtarna i det lägsta väggvarvet ska behandlas på insidan med bitumen före hopmontering av konan. - man ska lämna bort en väggplåt från det lägsta väggvarvet för att delarna ska kunna tas in i konan den här vägen. - för att tömma silon med en kedjetransportör eller en spannmålsskruv, ska man installera transportören inne i silon på det önskade stället mitt på centerlinjen.på det sättet kommer konans ben inte att ta fast i transportören. Maximibredden för transportörens rörram är 335 mm, mao. det finns tillräckligt med plats för transportören Agrosec C80 mellan benen. Antti-Teollisuus Oy

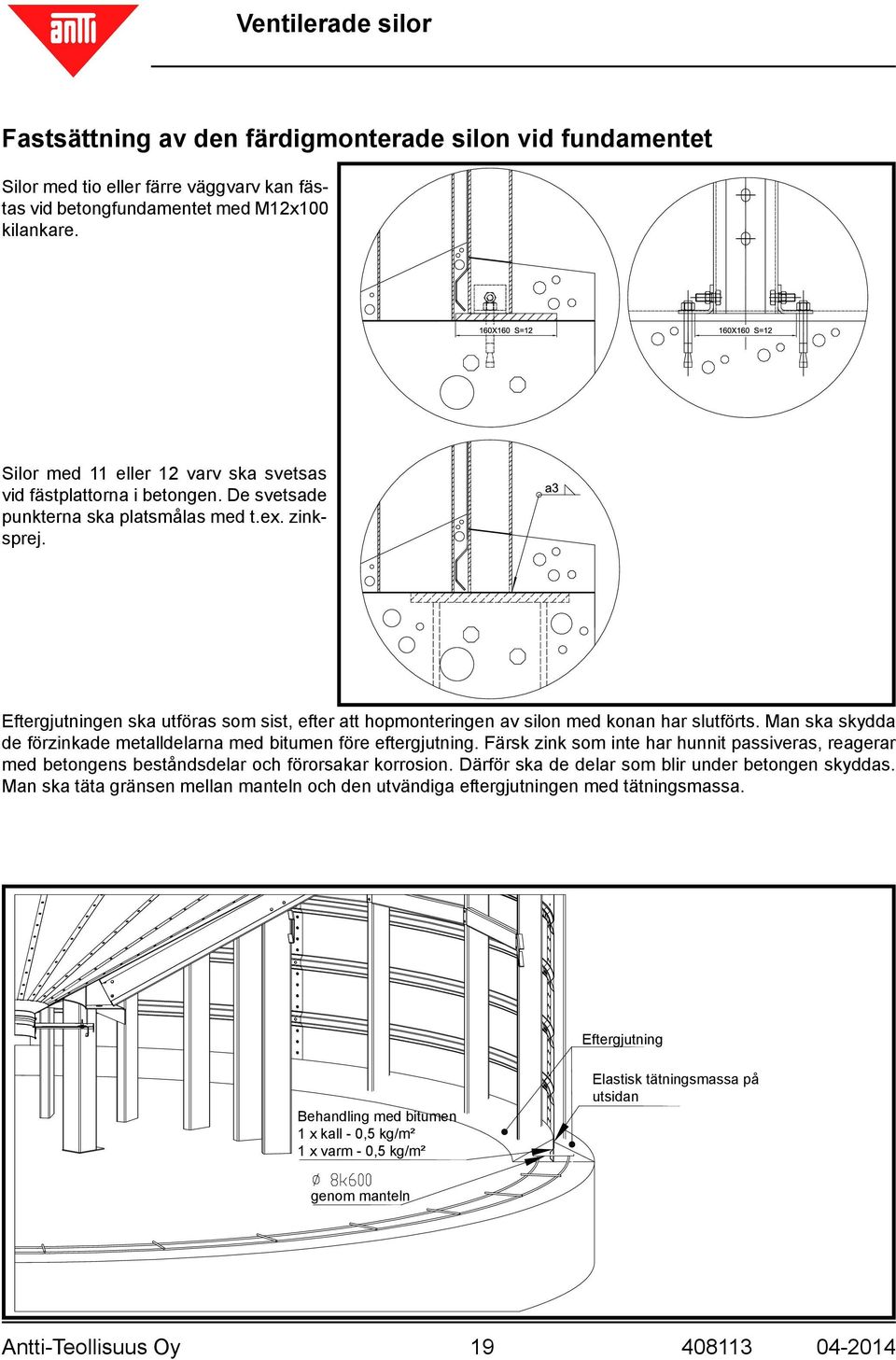

19 Fastsättning av den färdigmonterade silon vid fundamentet Silor med tio eller färre väggvarv kan fästas vid betongfundamentet med M12x100 kilankare. Silor med 11 eller 12 varv ska svetsas vid fästplattorna i betongen. De svetsade punkterna ska platsmålas med t.ex. zinksprej. Eftergjutningen ska utföras som sist, efter att hopmonteringen av silon med konan har slutförts. Man ska skydda de förzinkade metalldelarna med bitumen före eftergjutning. Färsk zink som inte har hunnit passiveras, reagerar med betongens beståndsdelar och förorsakar korrosion. Därför ska de delar som blir under betongen skyddas. Man ska täta gränsen mellan manteln och den utvändiga eftergjutningen med tätningsmassa. Eftergjutning Behandling med bitumen 1 x kall - 0,5 kg/m² 1 x varm - 0,5 kg/m² Elastisk tätningsmassa på utsidan genom manteln Antti-Teollisuus Oy

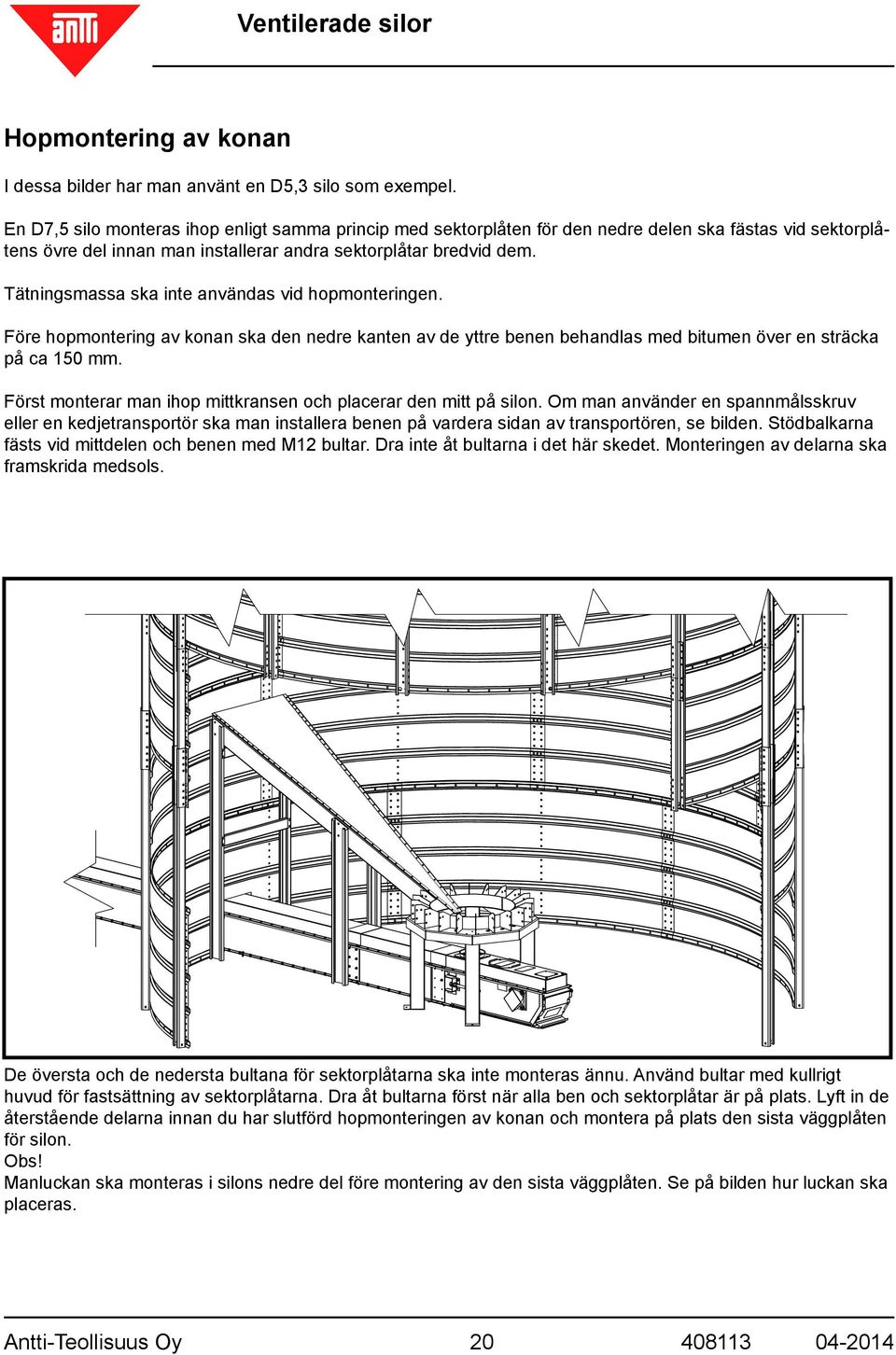

20 Hopmontering av konan I dessa bilder har man använt en D5,3 silo som exempel. En D7,5 silo monteras ihop enligt samma princip med sektorplåten för den nedre delen ska fästas vid sektorplåtens övre del innan man installerar andra sektorplåtar bredvid dem. Tätningsmassa ska inte användas vid hopmonteringen. Före hopmontering av konan ska den nedre kanten av de yttre benen behandlas med bitumen över en sträcka på ca 150 mm. Först monterar man ihop mittkransen och placerar den mitt på silon. Om man använder en spannmålsskruv eller en kedjetransportör ska man installera benen på vardera sidan av transportören, se bilden. Stödbalkarna fästs vid mittdelen och benen med M12 bultar. Dra inte åt bultarna i det här skedet. Monteringen av delarna ska framskrida medsols. De översta och de nedersta bultana för sektorplåtarna ska inte monteras ännu. Använd bultar med kullrigt huvud för fastsättning av sektorplåtarna. Dra åt bultarna först när alla ben och sektorplåtar är på plats. Lyft in de återstående delarna innan du har slutförd hopmonteringen av konan och montera på plats den sista väggplåten för silon. Obs! Manluckan ska monteras i silons nedre del före montering av den sista väggplåten. Se på bilden hur luckan ska placeras. Antti-Teollisuus Oy

21 D5,3 D7,5 Antti-Teollisuus Oy

22 Obs! Faser för montering av silons vertikalstöd och konans ben. Gör en öppning på 686x686 mm i väggplåten. Installera manluckan på insidan vid silons sida utan att glömma att använda tätningsmassa. Installera konans ben på sina slutliga ställen innan du monterar manluckan på sin plats. För att fästa manluckan, borra de hål i vilka det är möjligt att sätta bultar. Installera anslutningen för luftröret enligt samma princip. Antti-Teollisuus Oy

23 D5,3 D7,5 Antti-Teollisuus Oy

24 Efter att du har dragit åt konans bultar ska du fästa mittkonan med bultar med kullrigt huvud och knivslutaren med ett spannmålrörsband. I leveransen av D7,5 silon ingår en övergångsdel till D200 som gör det möjligt att ansluta en spannmålsskruv. För kedjetransportörer använder man anslutningen D250. Konan tätas mot silons mantel med hjälp av kantlister. Sätt kantlisten ovanpå konan och borra en hål i sidoplåten. Då man fäster kantlisten vid väggplåten är det viktigt att avancera i tur och ordning och dra åt bultarna allt efter som hålen borras. Vid behov kan man förstärka fastsättningen med borrskruvar från utsidan. Efter att fastsättningen av kantlisten vid väggplåtarna har slutförts, ska man fästa listens fåll med borrskruvar vid sektorplåtarna. Platserna för de översta hålen i sektorplåtarna ska borras i kantlisterna och fästas med M10 bultar med kullrigt huv. Antti-Teollisuus Oy

25 Installera till sist stegen (anvisning ). Gör ett hål för tömningsskruven i silons mantelplåt, se bilden. Beakta platserna för konans stödben. Täta genomföringen med täckplåtar A Stöd skruven t.ex. med vajrar så som bilden visar. Alla genomföringar ska tätas omsorgsfull oavsett om det handlar om en kedjetransportör, en skruvatransportör eller övriga genomföringar. Läckande ställen minskar den ventilerade bottnens effekt. Antti-Teollisuus Oy

26 Elinstallation Kopplingar av elektriska apparater ska utföras av en yrkeskunning elektriker. UNDERHÅLL - Dra åt bultar som eventuellt har lossnat. - Rengör förkylningsribborna och impellern av elmotorerna minst en gång i säsongen. GARANTI Garantitiden för Agrosec-silor med ventilerad botten är en (1) användningssäsong. Garantin gäller tillverknings- och materialfel. För elmotorerna efterföljs importörens och tillverkarens garantivillkor. Garantin förutsätter att man vid montering, drift och service har tillämpat tillverkarens instruktioner och gällande bestämmelser. Man ska komma överens med tillverkaren om alla garantiärenden innan några åtgärder vidtas. Antti-Teollisuus Oy

27 EU Försäkran om överensstämmelse ANTTI-TEOLLISUUS OY Koskentie 89 FI KANUNKI Tfn: +358 (0) Fax: +358 (0) försäkrar att anordningen AGROSEC SILOR MED VENTILERAD BOTTEN uppfyller kraven i följande direktiv: - maskindirektiv 2006/42/EC - lågspänningsdirektiv 2006/95/EC - direktiv på elektromagnetisk förenlighet (EMC) 2004/108/EC Kuusjoki Kalle Isotalo Verkställande direktör Antti-Teollisuus Oy
