Enheten är avsedd att placeras på Wery stativ/underskåp/kylbänk men kan även placeras på annan bänk/kylbänk då enheten är utrustad med gummifötter.

Transkript

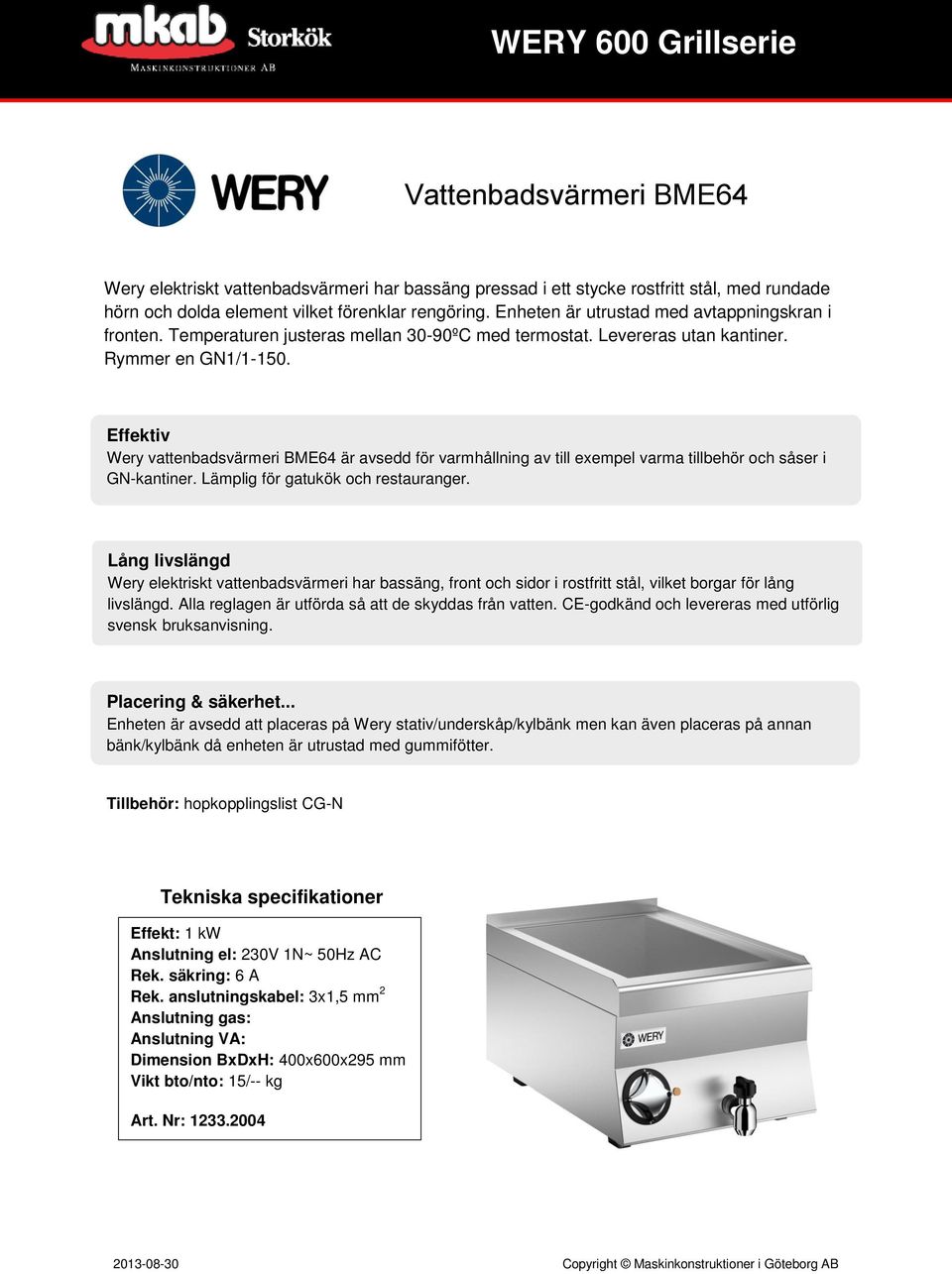

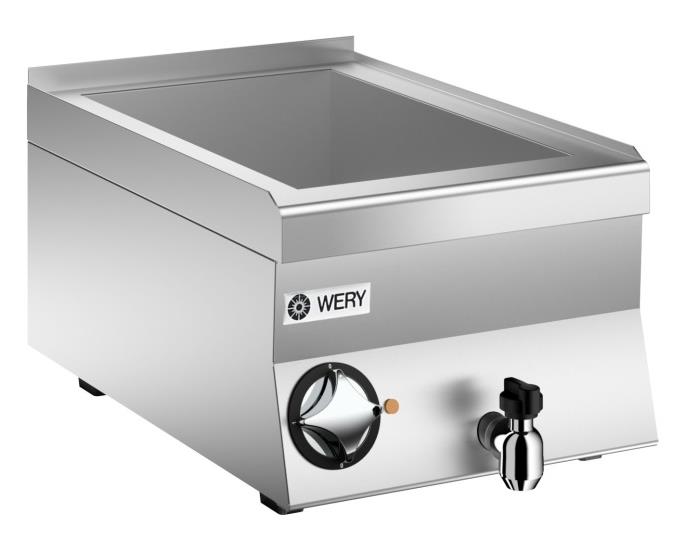

1 Vattenbadsvärmeri BME64 Wery elektriskt vattenbadsvärmeri har bassäng pressad i ett stycke rostfritt stål, med rundade hörn och dolda element vilket förenklar rengöring. Enheten är utrustad med avtappningskran i fronten. Temperaturen justeras mellan 30-90ºC med termostat. Levereras utan kantiner. Rymmer en GN1/ Effektiv Wery vattenbadsvärmeri BME64 är avsedd för varmhållning av till exempel varma tillbehör och såser i GN-kantiner. Lämplig för gatukök och restauranger. Lång livslängd Wery elektriskt vattenbadsvärmeri har bassäng, front och sidor i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så att de skyddas från vatten. CE-godkänd och levereras med utförlig svensk bruksanvisning. Placering & säkerhet... Enheten är avsedd att placeras på Wery stativ/underskåp/kylbänk men kan även placeras på annan bänk/kylbänk då enheten är utrustad med gummifötter. Tillbehör: hopkopplingslist CG-N Tekniska specifikationer Effekt: 1 kw Anslutning el: 230V 1N~ 50Hz AC Rek. säkring: 6 A Rek. anslutningskabel: 3x1,5 mm 2 Anslutning gas: Anslutning VA: Dimension BxDxH: 400x600x295 mm Vikt bto/nto: 15/-- kg Art. Nr:

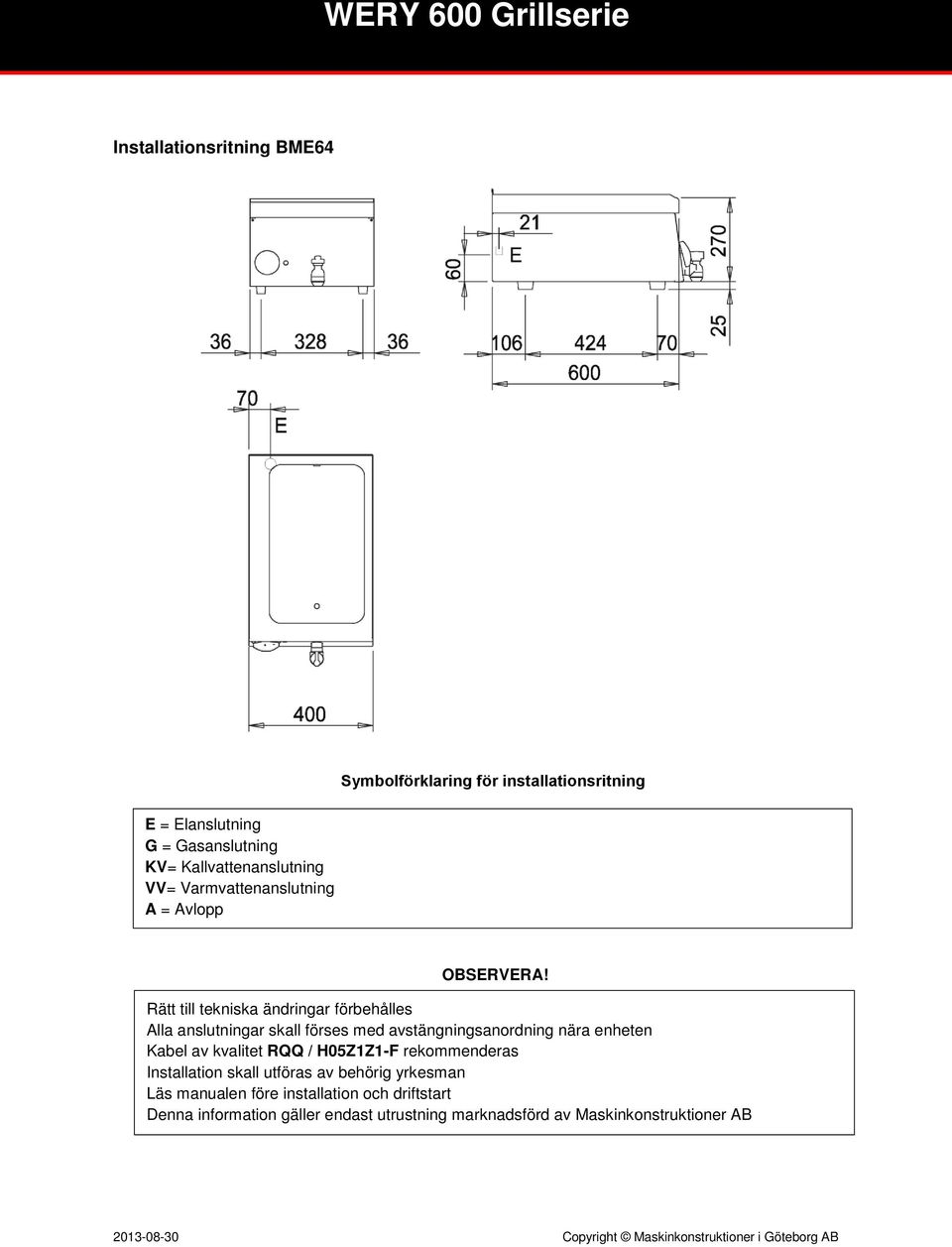

2 Installationsritning BME64 Symbolförklaring för installationsritning E = Elanslutning G = Gasanslutning KV= Kallvattenanslutning VV= Varmvattenanslutning A = Avlopp OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB

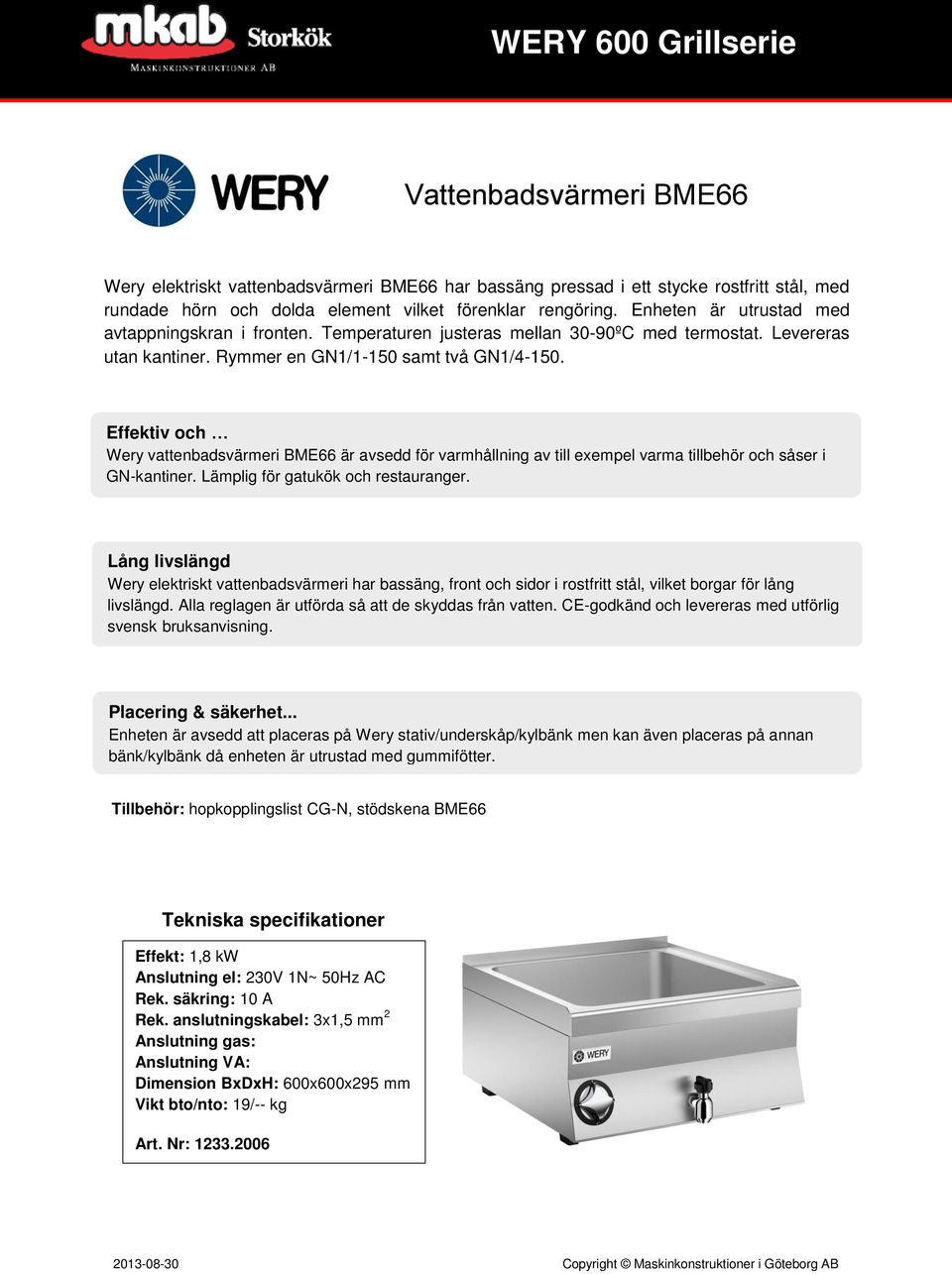

3 Vattenbadsvärmeri BME66 Wery elektriskt vattenbadsvärmeri BME66 har bassäng pressad i ett stycke rostfritt stål, med rundade hörn och dolda element vilket förenklar rengöring. Enheten är utrustad med avtappningskran i fronten. Temperaturen justeras mellan 30-90ºC med termostat. Levereras utan kantiner. Rymmer en GN1/1-150 samt två GN1/ Effektiv och Wery vattenbadsvärmeri BME66 är avsedd för varmhållning av till exempel varma tillbehör och såser i GN-kantiner. Lämplig för gatukök och restauranger. Lång livslängd Wery elektriskt vattenbadsvärmeri har bassäng, front och sidor i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så att de skyddas från vatten. CE-godkänd och levereras med utförlig svensk bruksanvisning. Placering & säkerhet... Enheten är avsedd att placeras på Wery stativ/underskåp/kylbänk men kan även placeras på annan bänk/kylbänk då enheten är utrustad med gummifötter. Tillbehör: hopkopplingslist CG-N, stödskena BME66 Tekniska specifikationer Effekt: 1,8 kw Anslutning el: 230V 1N~ 50Hz AC Rek. säkring: 10 A Rek. anslutningskabel: 3x1,5 mm 2 Anslutning gas: Anslutning VA: Dimension BxDxH: 600x600x295 mm Vikt bto/nto: 19/-- kg Art. Nr:

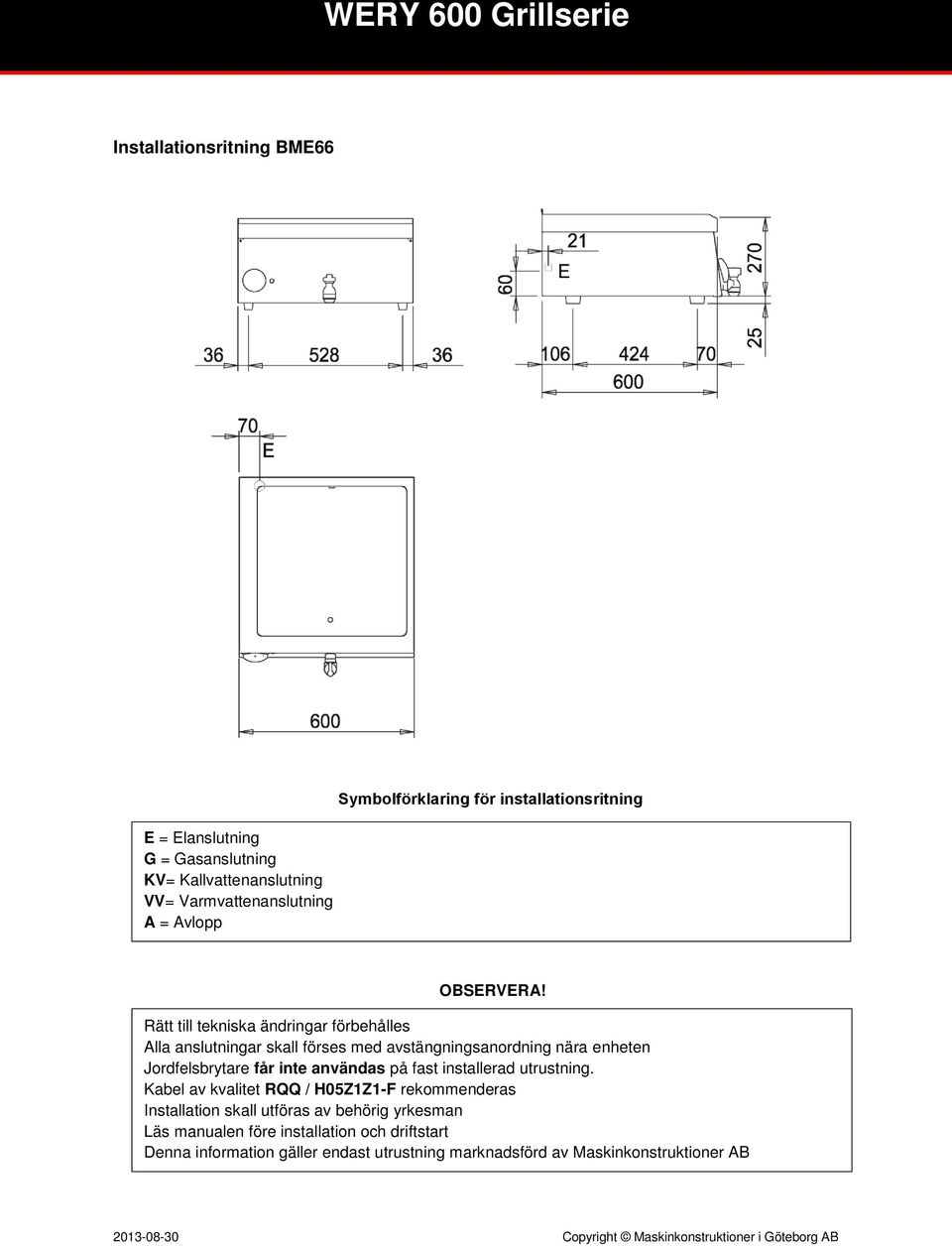

4 Installationsritning BME66 E = Elanslutning G = Gasanslutning KV= Kallvattenanslutning VV= Varmvattenanslutning A = Avlopp Symbolförklaring för installationsritning OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Jordfelsbrytare får inte användas på fast installerad utrustning. Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB

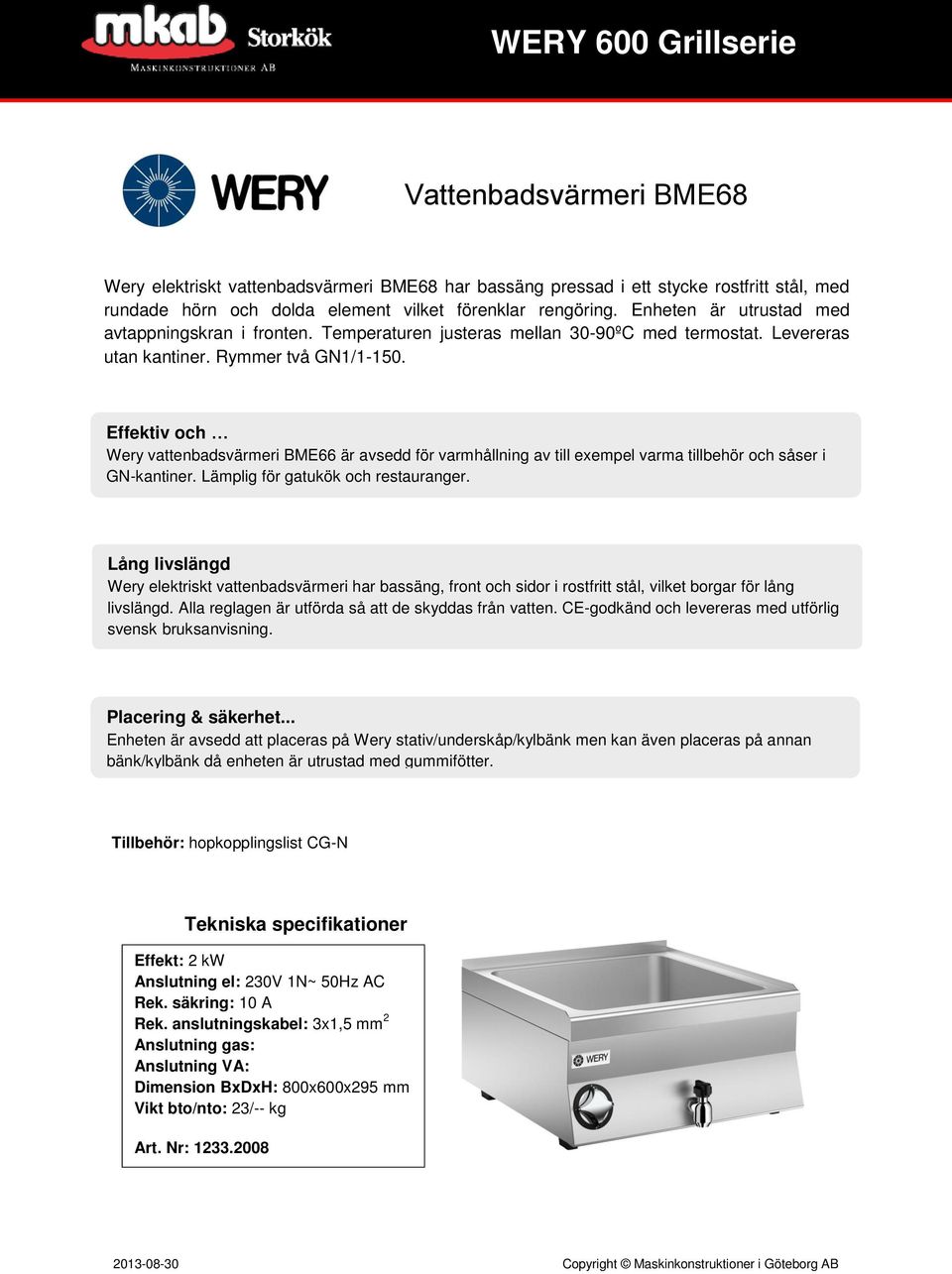

5 Vattenbadsvärmeri BME68 Wery elektriskt vattenbadsvärmeri BME68 har bassäng pressad i ett stycke rostfritt stål, med rundade hörn och dolda element vilket förenklar rengöring. Enheten är utrustad med avtappningskran i fronten. Temperaturen justeras mellan 30-90ºC med termostat. Levereras utan kantiner. Rymmer två GN1/ Effektiv och Wery vattenbadsvärmeri BME66 är avsedd för varmhållning av till exempel varma tillbehör och såser i GN-kantiner. Lämplig för gatukök och restauranger. Lång livslängd Wery elektriskt vattenbadsvärmeri har bassäng, front och sidor i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så att de skyddas från vatten. CE-godkänd och levereras med utförlig svensk bruksanvisning. Placering & säkerhet... Enheten är avsedd att placeras på Wery stativ/underskåp/kylbänk men kan även placeras på annan bänk/kylbänk då enheten är utrustad med gummifötter. Tillbehör: hopkopplingslist CG-N Tekniska specifikationer Effekt: 2 kw Anslutning el: 230V 1N~ 50Hz AC Rek. säkring: 10 A Rek. anslutningskabel: 3x1,5 mm 2 Anslutning gas: Anslutning VA: Dimension BxDxH: 800x600x295 mm Vikt bto/nto: 23/-- kg Art. Nr:

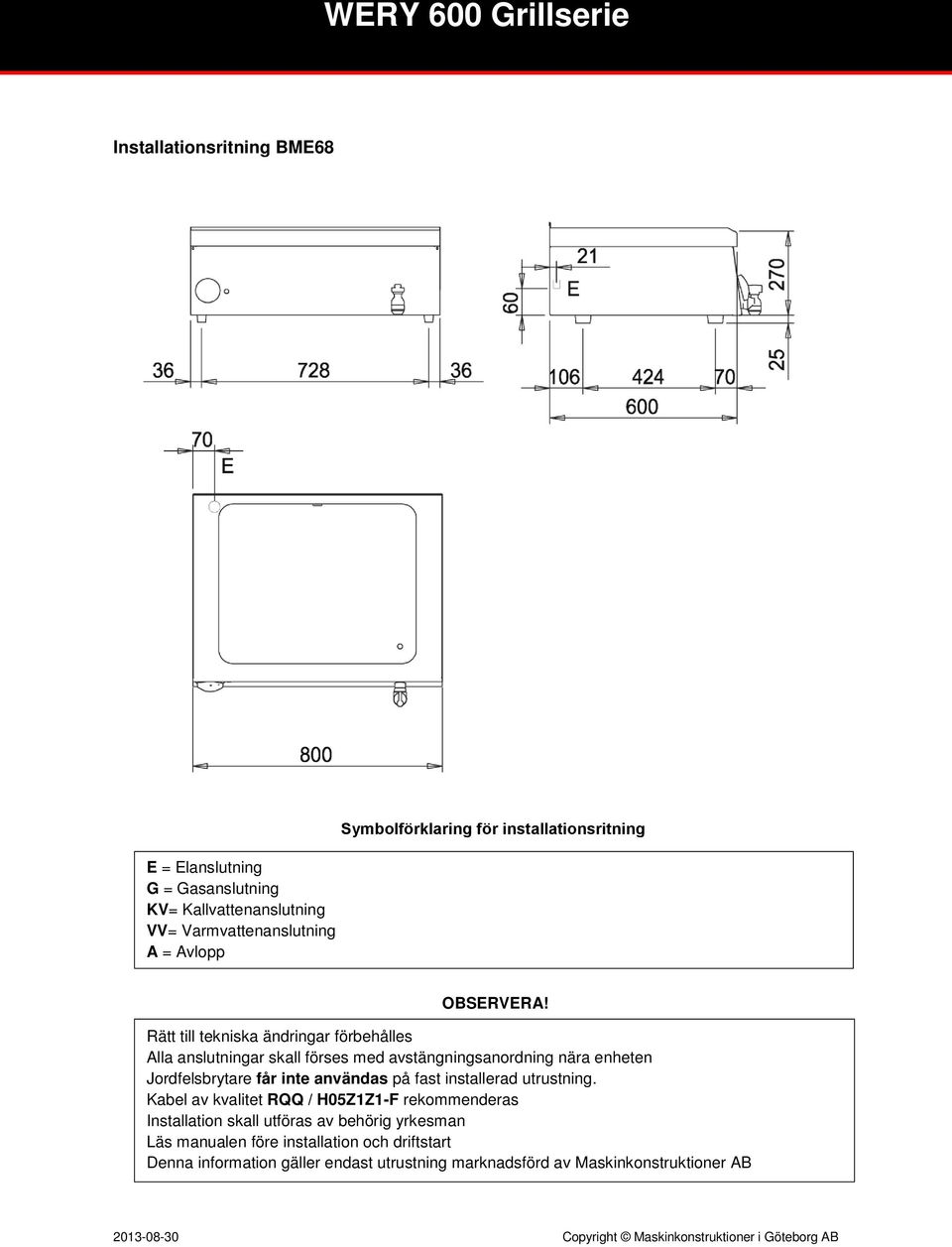

6 Installationsritning BME68 E = Elanslutning G = Gasanslutning KV= Kallvattenanslutning VV= Varmvattenanslutning A = Avlopp Symbolförklaring för installationsritning OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Jordfelsbrytare får inte användas på fast installerad utrustning. Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB

7 Pommes fritesvärmeri BSEI64 Wery pommes fritesvärmeri BSEI64 har termostatstyrd undervärme med element under kantinen och övervärme med infrarött element. Under och övervärme regleras individuellt. Enheten levereras med en GN1/1-kantin som har löstagbar insatsbotten. Effektivitet och kvalitet Wery pommes fritesvärmeri BSEI64 används tillsammans med fritös. Kallas ibland för saltstation. För förvaring av pommes frites innan servering, men då i max 5-10 min. Lämplig för gatukök och mindre restauranger. Lång livslängd Wery pommes fritesvärmeri har topp, front och sidor i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så att de skyddas från vatten. CE-godkänd och levereras med utförlig svensk bruksanvisning. Placering & säkerhet Enheten är avsedd att placeras på Wery stativ/underskåp/kylbänk men kan även placeras på annan bänk/kylbänk då enheten är utrustad med gummifötter. Tillbehör: hopkopplingslist CG-N Tekniska specifikationer Effekt: 2 kw Anslutning el: 230V 1N~ 50Hz AC Rek. säkring: 10A Rek. anslutningskabel: 3x1,5 mm 2 Anslutning gas: Anslutning VA: Dimension BxDxH: 400x600x295 mm Vikt bto/nto: 21/20 kg Art. Nr:

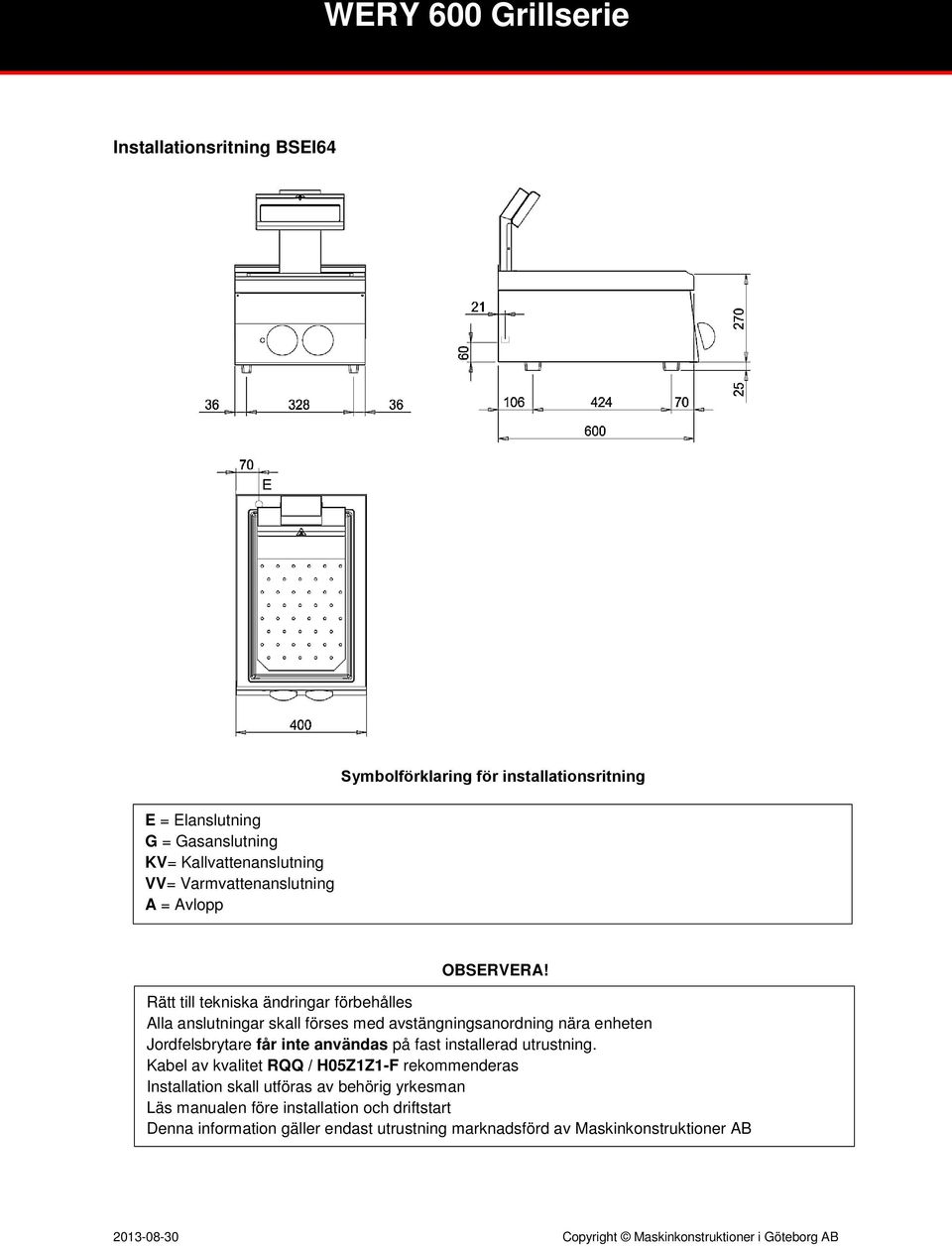

8 Installationsritning BSEI64 Symbolförklaring för installationsritning E = Elanslutning G = Gasanslutning KV= Kallvattenanslutning VV= Varmvattenanslutning A = Avlopp OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Jordfelsbrytare får inte användas på fast installerad utrustning. Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB

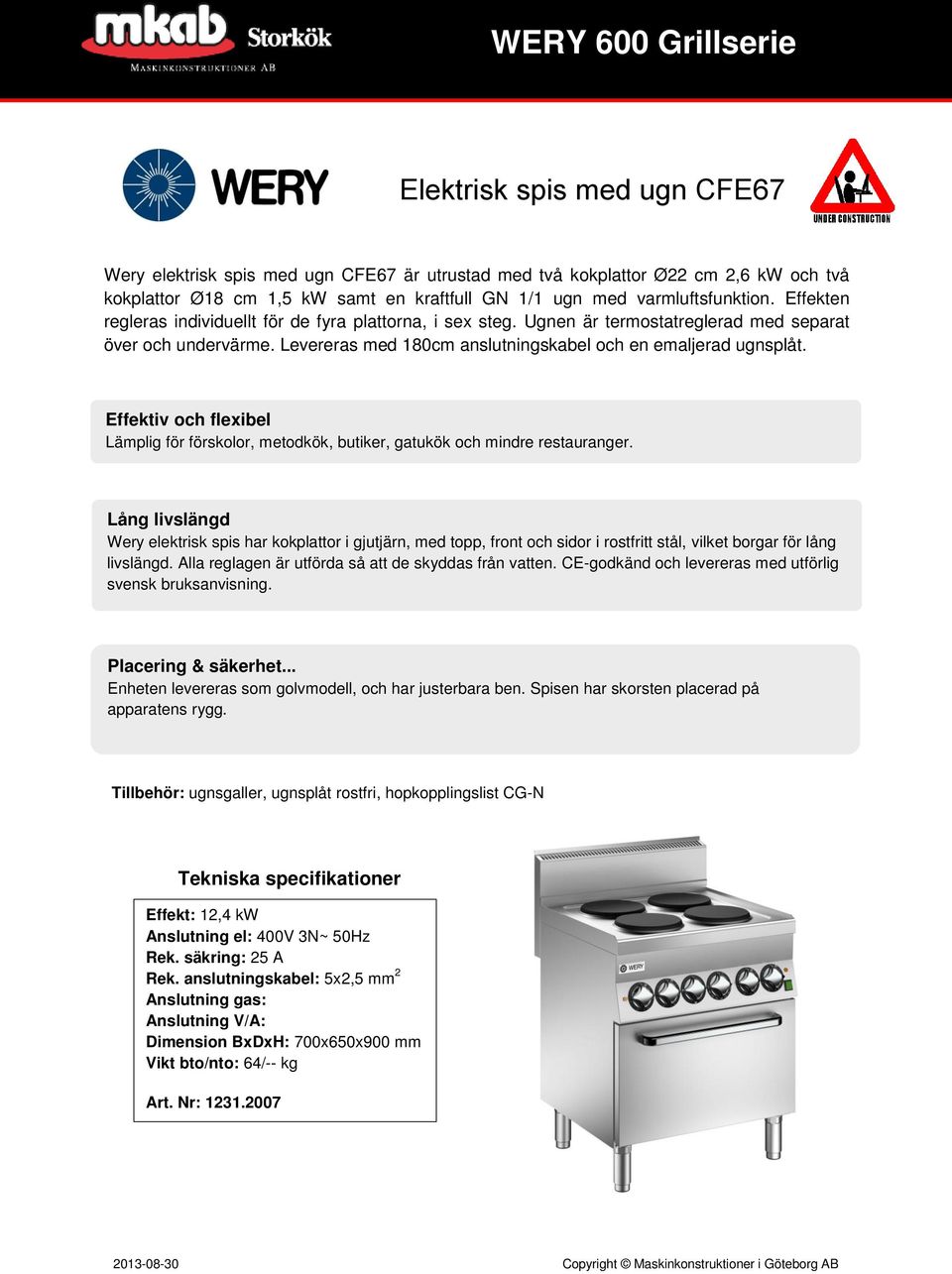

9 Elektrisk spis med ugn CFE67 Wery elektrisk spis med ugn CFE67 är utrustad med två kokplattor Ø22 cm 2,6 kw och två kokplattor Ø18 cm 1,5 kw samt en kraftfull GN 1/1 ugn med varmluftsfunktion. Effekten regleras individuellt för de fyra plattorna, i sex steg. Ugnen är termostatreglerad med separat över och undervärme. Levereras med 180cm anslutningskabel och en emaljerad ugnsplåt. Effektiv och flexibel Lämplig för förskolor, metodkök, butiker, gatukök och mindre restauranger. Lång livslängd Wery elektrisk spis har kokplattor i gjutjärn, med topp, front och sidor i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så att de skyddas från vatten. CE-godkänd och levereras med utförlig svensk bruksanvisning. Placering & säkerhet... Enheten levereras som golvmodell, och har justerbara ben. Spisen har skorsten placerad på apparatens rygg. Tillbehör: ugnsgaller, ugnsplåt rostfri, hopkopplingslist CG-N Tekniska specifikationer Effekt: 12,4 kw Anslutning el: 400V 3N~ 50Hz Rek. säkring: 25 A Rek. anslutningskabel: 5x2,5 mm 2 Anslutning gas: Anslutning V/A: Dimension BxDxH: 700x650x900 mm Vikt bto/nto: 64/-- kg Art. Nr:

10 Installationsritning CFE67 Symbolförklaring för installationsritning E = Elanslutning G = Gasanslutning KV= Kallvattenanslutning VV= Varmvattenanslutning A = Avlopp OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Jordfelsbrytare får inte användas på fast installerad utrustning. Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB

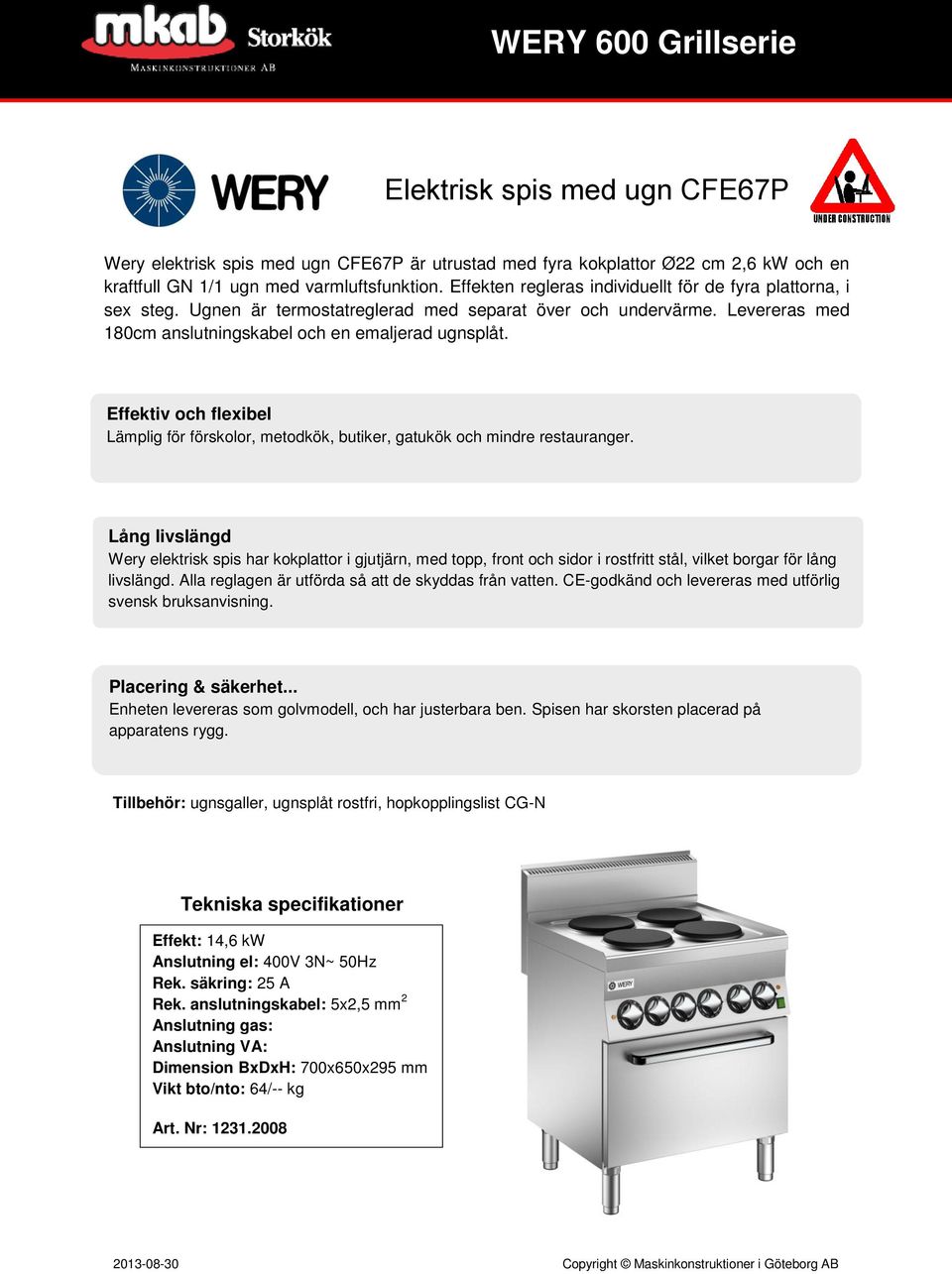

11 Elektrisk spis med ugn CFE67P Wery elektrisk spis med ugn CFE67P är utrustad med fyra kokplattor Ø22 cm 2,6 kw och en kraftfull GN 1/1 ugn med varmluftsfunktion. Effekten regleras individuellt för de fyra plattorna, i sex steg. Ugnen är termostatreglerad med separat över och undervärme. Levereras med 180cm anslutningskabel och en emaljerad ugnsplåt. Effektiv och flexibel Lämplig för förskolor, metodkök, butiker, gatukök och mindre restauranger. Lång livslängd Wery elektrisk spis har kokplattor i gjutjärn, med topp, front och sidor i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så att de skyddas från vatten. CE-godkänd och levereras med utförlig svensk bruksanvisning. Placering & säkerhet... Enheten levereras som golvmodell, och har justerbara ben. Spisen har skorsten placerad på apparatens rygg. Tillbehör: ugnsgaller, ugnsplåt rostfri, hopkopplingslist CG-N Tekniska specifikationer Effekt: 14,6 kw Anslutning el: 400V 3N~ 50Hz Rek. säkring: 25 A Rek. anslutningskabel: 5x2,5 mm 2 Anslutning gas: Anslutning VA: Dimension BxDxH: 700x650x295 mm Vikt bto/nto: 64/-- kg Art. Nr:

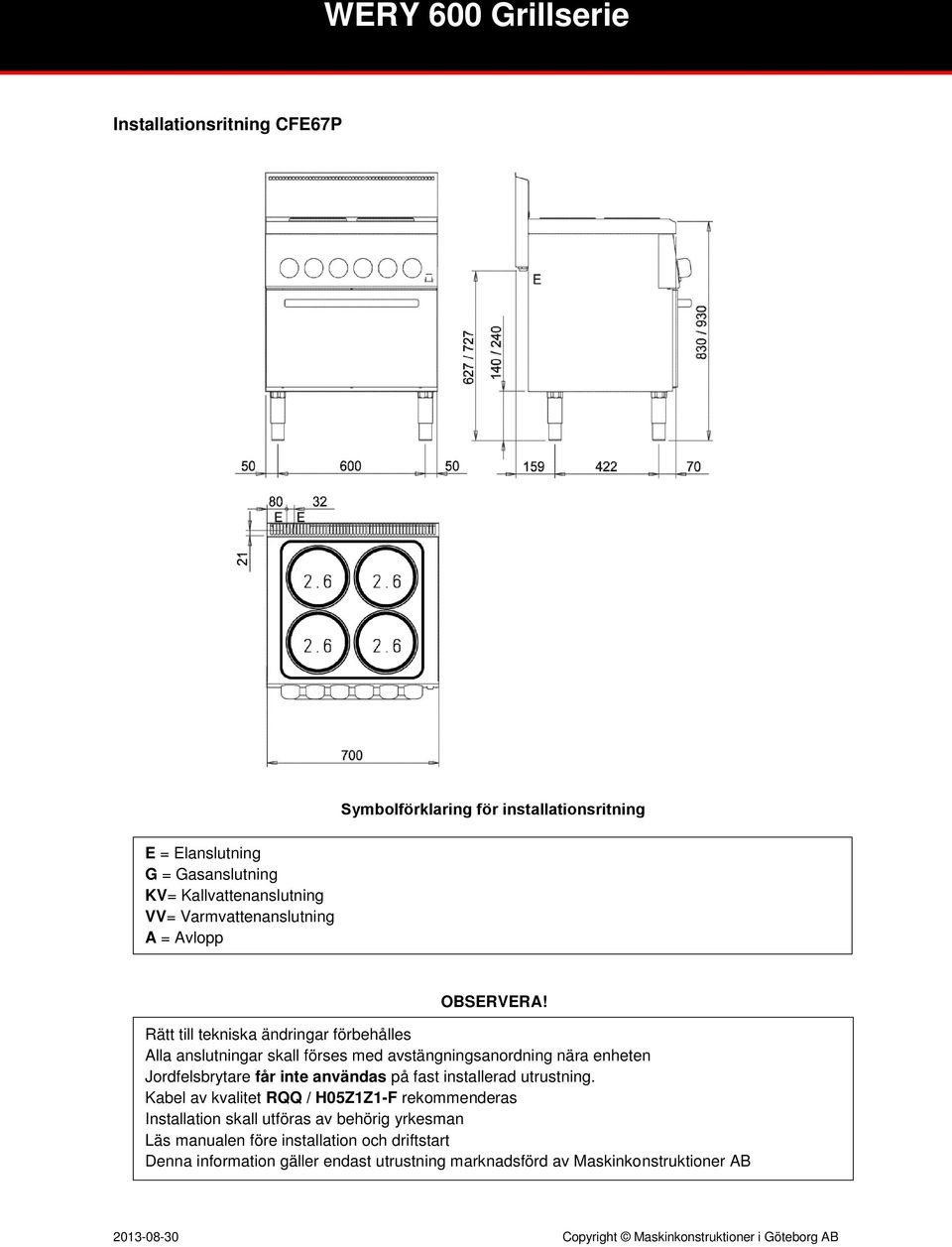

12 Installationsritning CFE67P Symbolförklaring för installationsritning E = Elanslutning G = Gasanslutning KV= Kallvattenanslutning VV= Varmvattenanslutning A = Avlopp OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Jordfelsbrytare får inte användas på fast installerad utrustning. Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB

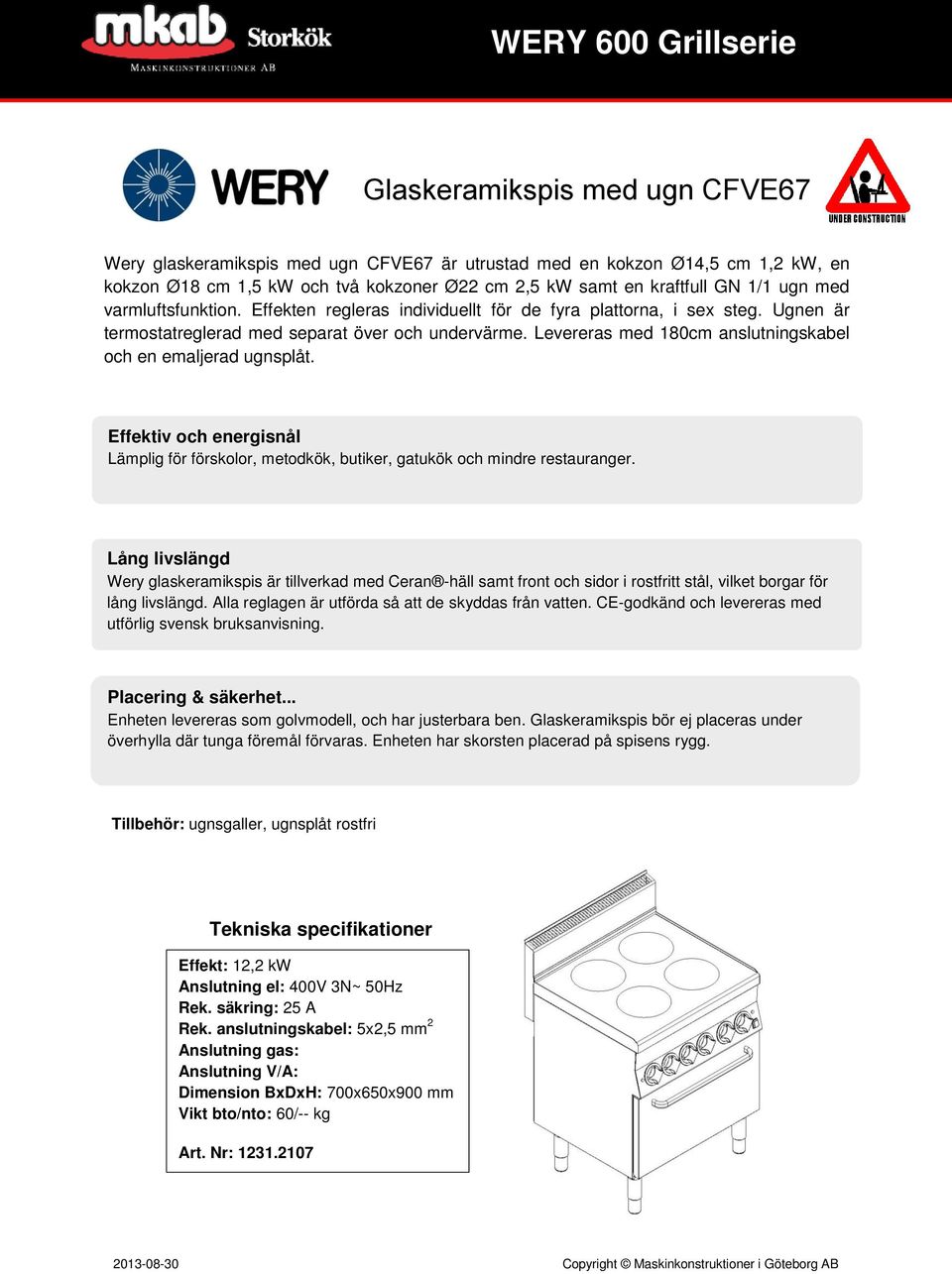

13 Glaskeramikspis med ugn CFVE67 Wery glaskeramikspis med ugn CFVE67 är utrustad med en kokzon Ø14,5 cm 1,2 kw, en kokzon Ø18 cm 1,5 kw och två kokzoner Ø22 cm 2,5 kw samt en kraftfull GN 1/1 ugn med varmluftsfunktion. Effekten regleras individuellt för de fyra plattorna, i sex steg. Ugnen är termostatreglerad med separat över och undervärme. Levereras med 180cm anslutningskabel och en emaljerad ugnsplåt. Effektiv och energisnål Lämplig för förskolor, metodkök, butiker, gatukök och mindre restauranger. Lång livslängd Wery glaskeramikspis är tillverkad med Ceran -häll samt front och sidor i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så att de skyddas från vatten. CE-godkänd och levereras med utförlig svensk bruksanvisning. Placering & säkerhet... Enheten levereras som golvmodell, och har justerbara ben. Glaskeramikspis bör ej placeras under överhylla där tunga föremål förvaras. Enheten har skorsten placerad på spisens rygg. Tillbehör: ugnsgaller, ugnsplåt rostfri Tekniska specifikationer Effekt: 12,2 kw Anslutning el: 400V 3N~ 50Hz Rek. säkring: 25 A Rek. anslutningskabel: 5x2,5 mm 2 Anslutning gas: Anslutning V/A: Dimension BxDxH: 700x650x900 mm Vikt bto/nto: 60/-- kg Art. Nr:

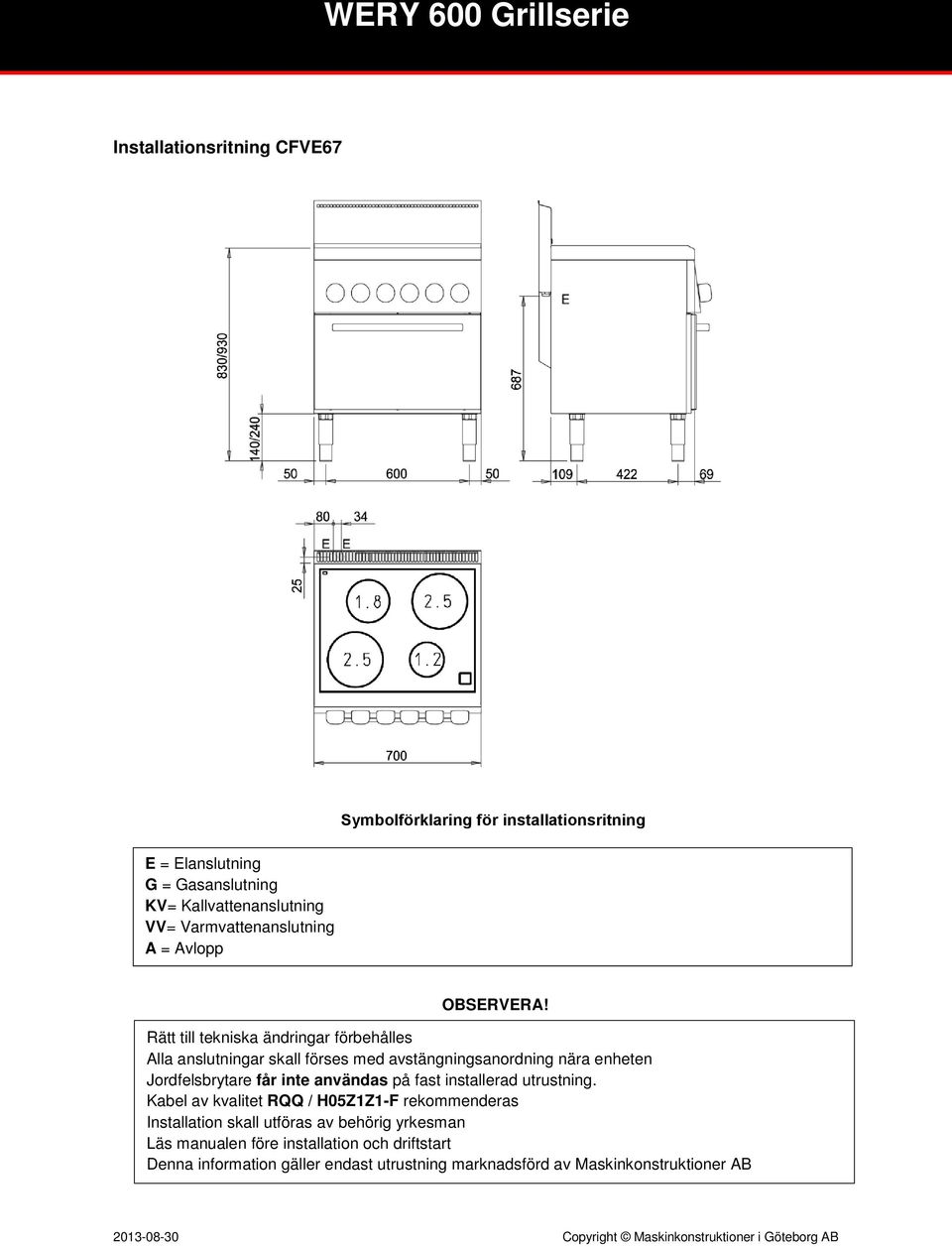

14 Installationsritning CFVE67 Symbolförklaring för installationsritning E = Elanslutning G = Gasanslutning KV= Kallvattenanslutning VV= Varmvattenanslutning A = Avlopp OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Jordfelsbrytare får inte användas på fast installerad utrustning. Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB

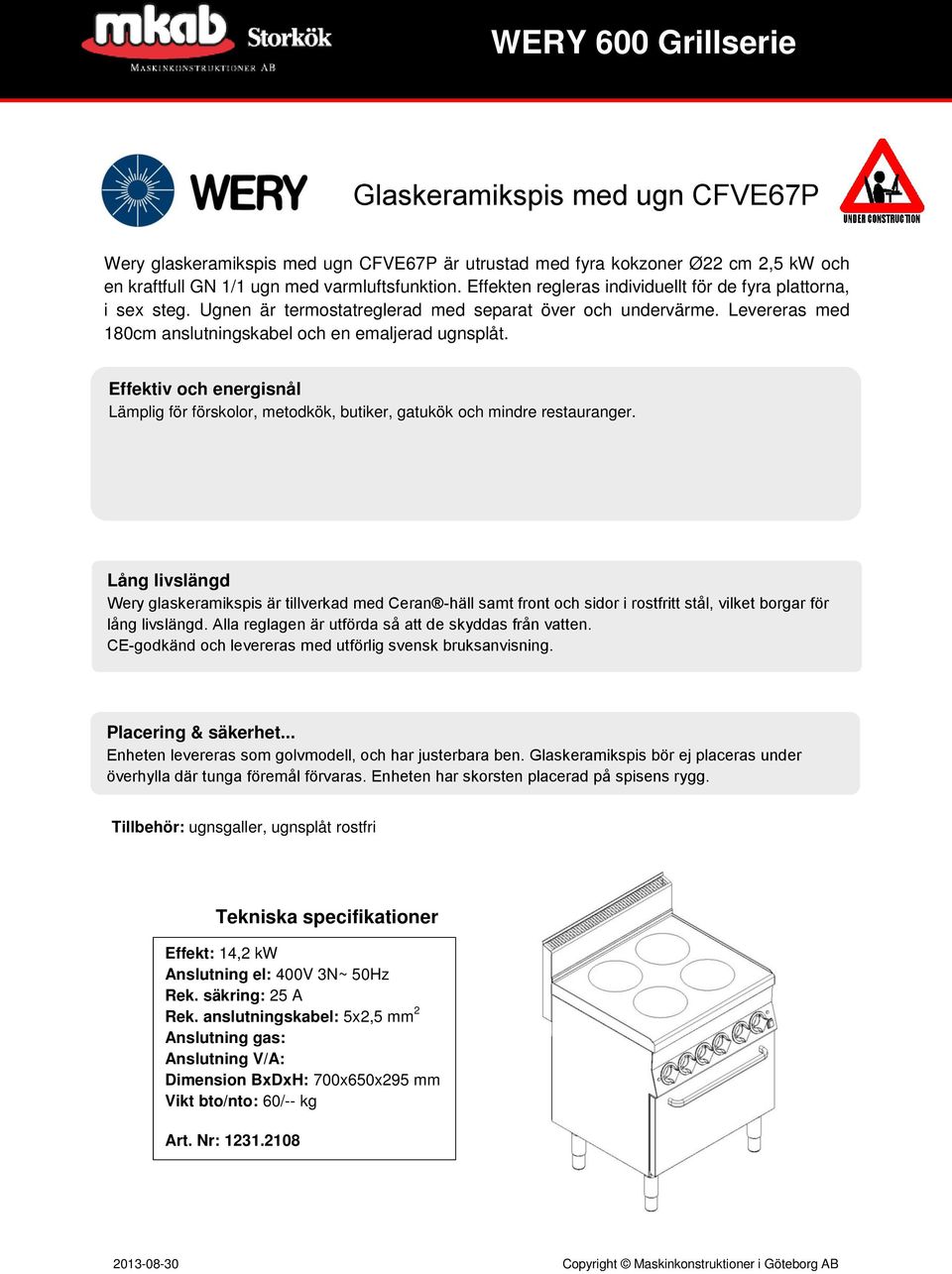

15 Glaskeramikspis med ugn CFVE67P Wery glaskeramikspis med ugn CFVE67P är utrustad med fyra kokzoner Ø22 cm 2,5 kw och en kraftfull GN 1/1 ugn med varmluftsfunktion. Effekten regleras individuellt för de fyra plattorna, i sex steg. Ugnen är termostatreglerad med separat över och undervärme. Levereras med 180cm anslutningskabel och en emaljerad ugnsplåt. Effektiv och energisnål Lämplig för förskolor, metodkök, butiker, gatukök och mindre restauranger. Lång livslängd Wery glaskeramikspis är tillverkad med Ceran -häll samt front och sidor i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så att de skyddas från vatten. CE-godkänd och levereras med utförlig svensk bruksanvisning. Placering & säkerhet... Enheten levereras som golvmodell, och har justerbara ben. Glaskeramikspis bör ej placeras under överhylla där tunga föremål förvaras. Enheten har skorsten placerad på spisens rygg. Tillbehör: ugnsgaller, ugnsplåt rostfri Tekniska specifikationer Effekt: 14,2 kw Anslutning el: 400V 3N~ 50Hz Rek. säkring: 25 A Rek. anslutningskabel: 5x2,5 mm 2 Anslutning gas: Anslutning V/A: Dimension BxDxH: 700x650x295 mm Vikt bto/nto: 60/-- kg Art. Nr:

16 Installationsritning CFE67P E = Elanslutning G = Gasanslutning KV= Kallvattenanslutning VV= Varmvattenanslutning A = Avlopp Symbolförklaring för installationsritning OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Jordfelsbrytare får inte användas på fast installerad utrustning. Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB

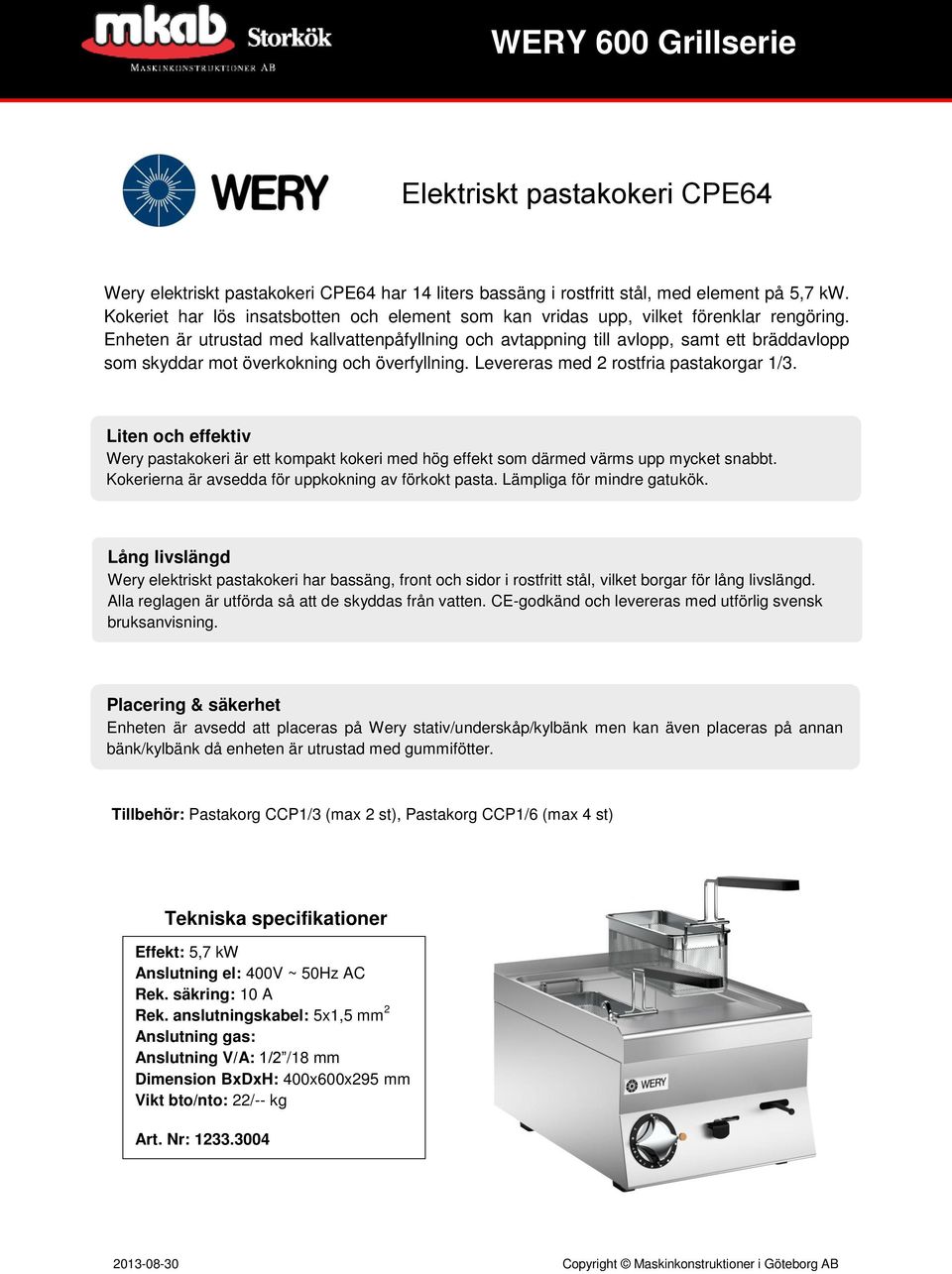

17 Elektriskt pastakokeri CPE64 Wery elektriskt pastakokeri CPE64 har 14 liters bassäng i rostfritt stål, med element på 5,7 kw. Kokeriet har lös insatsbotten och element som kan vridas upp, vilket förenklar rengöring. Enheten är utrustad med kallvattenpåfyllning och avtappning till avlopp, samt ett bräddavlopp som skyddar mot överkokning och överfyllning. Levereras med 2 rostfria pastakorgar 1/3. Liten och effektiv Wery pastakokeri är ett kompakt kokeri med hög effekt som därmed värms upp mycket snabbt. Kokerierna är avsedda för uppkokning av förkokt pasta. Lämpliga för mindre gatukök. Lång livslängd Wery elektriskt pastakokeri har bassäng, front och sidor i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så att de skyddas från vatten. CE-godkänd och levereras med utförlig svensk bruksanvisning. Placering & säkerhet Enheten är avsedd att placeras på Wery stativ/underskåp/kylbänk men kan även placeras på annan bänk/kylbänk då enheten är utrustad med gummifötter. Tillbehör: Pastakorg CCP1/3 (max 2 st), Pastakorg CCP1/6 (max 4 st) Tekniska specifikationer Effekt: 5,7 kw Anslutning el: 400V ~ 50Hz AC Rek. säkring: 10 A Rek. anslutningskabel: 5x1,5 mm 2 Anslutning gas: Anslutning V/A: 1/2 /18 mm Dimension BxDxH: 400x600x295 mm Vikt bto/nto: 22/-- kg Art. Nr:

18 Installationsritning CPE64 E = Elanslutning G = Gasanslutning KV= Kallvattenanslutning VV= Varmvattenanslutning A = Avlopp Symbolförklaring för installationsritning OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Jordfelsbrytare får inte användas på fast installerad utrustning. Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB

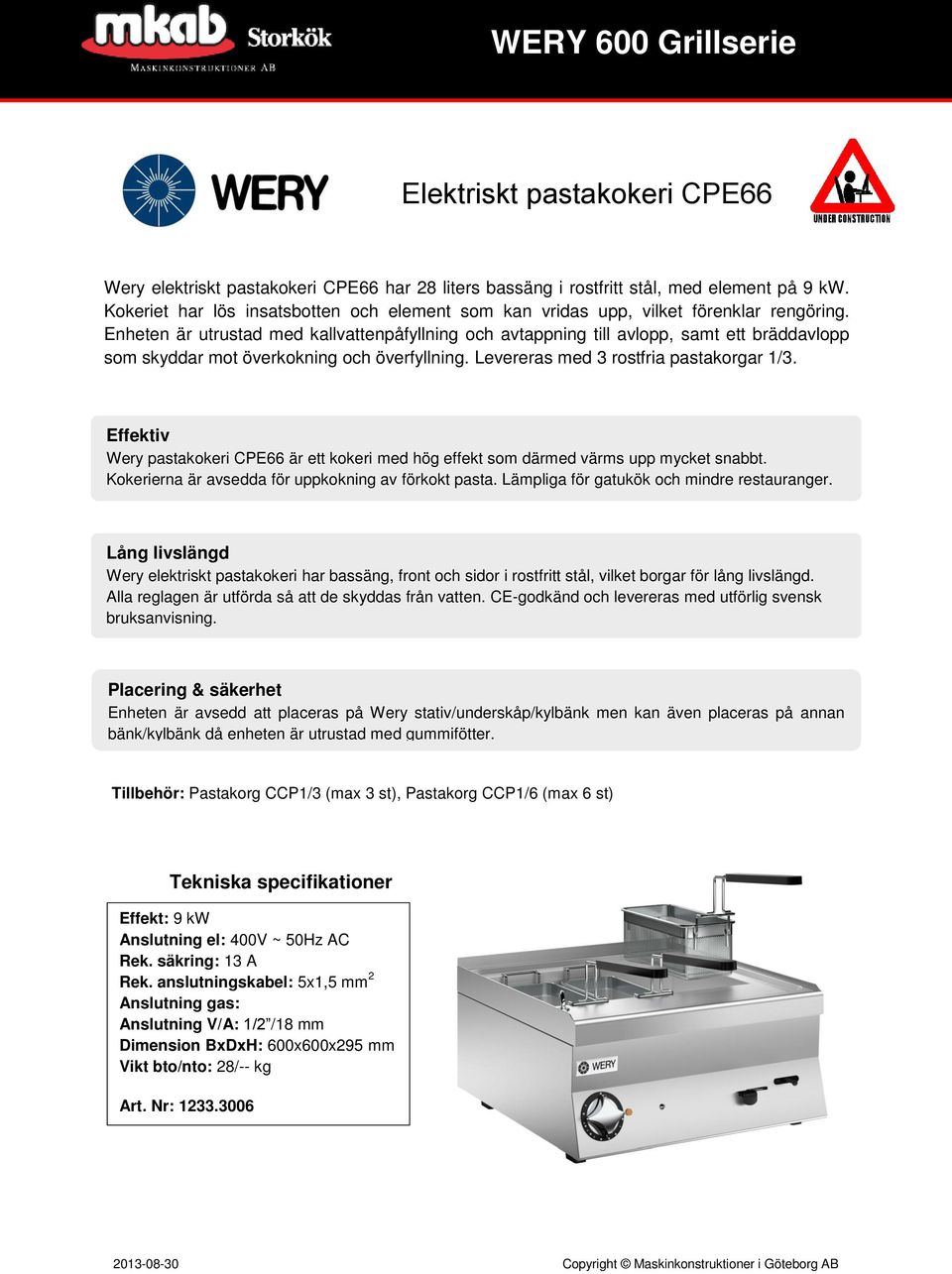

19 Elektriskt pastakokeri CPE66 Wery elektriskt pastakokeri CPE66 har 28 liters bassäng i rostfritt stål, med element på 9 kw. Kokeriet har lös insatsbotten och element som kan vridas upp, vilket förenklar rengöring. Enheten är utrustad med kallvattenpåfyllning och avtappning till avlopp, samt ett bräddavlopp som skyddar mot överkokning och överfyllning. Levereras med 3 rostfria pastakorgar 1/3. Effektiv Wery pastakokeri CPE66 är ett kokeri med hög effekt som därmed värms upp mycket snabbt. Kokerierna är avsedda för uppkokning av förkokt pasta. Lämpliga för gatukök och mindre restauranger. Lång livslängd Wery elektriskt pastakokeri har bassäng, front och sidor i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så att de skyddas från vatten. CE-godkänd och levereras med utförlig svensk bruksanvisning. Placering & säkerhet Enheten är avsedd att placeras på Wery stativ/underskåp/kylbänk men kan även placeras på annan bänk/kylbänk då enheten är utrustad med gummifötter. Tillbehör: Pastakorg CCP1/3 (max 3 st), Pastakorg CCP1/6 (max 6 st) Tekniska specifikationer Effekt: 9 kw Anslutning el: 400V ~ 50Hz AC Rek. säkring: 13 A Rek. anslutningskabel: 5x1,5 mm 2 Anslutning gas: Anslutning V/A: 1/2 /18 mm Dimension BxDxH: 600x600x295 mm Vikt bto/nto: 28/-- kg Art. Nr:

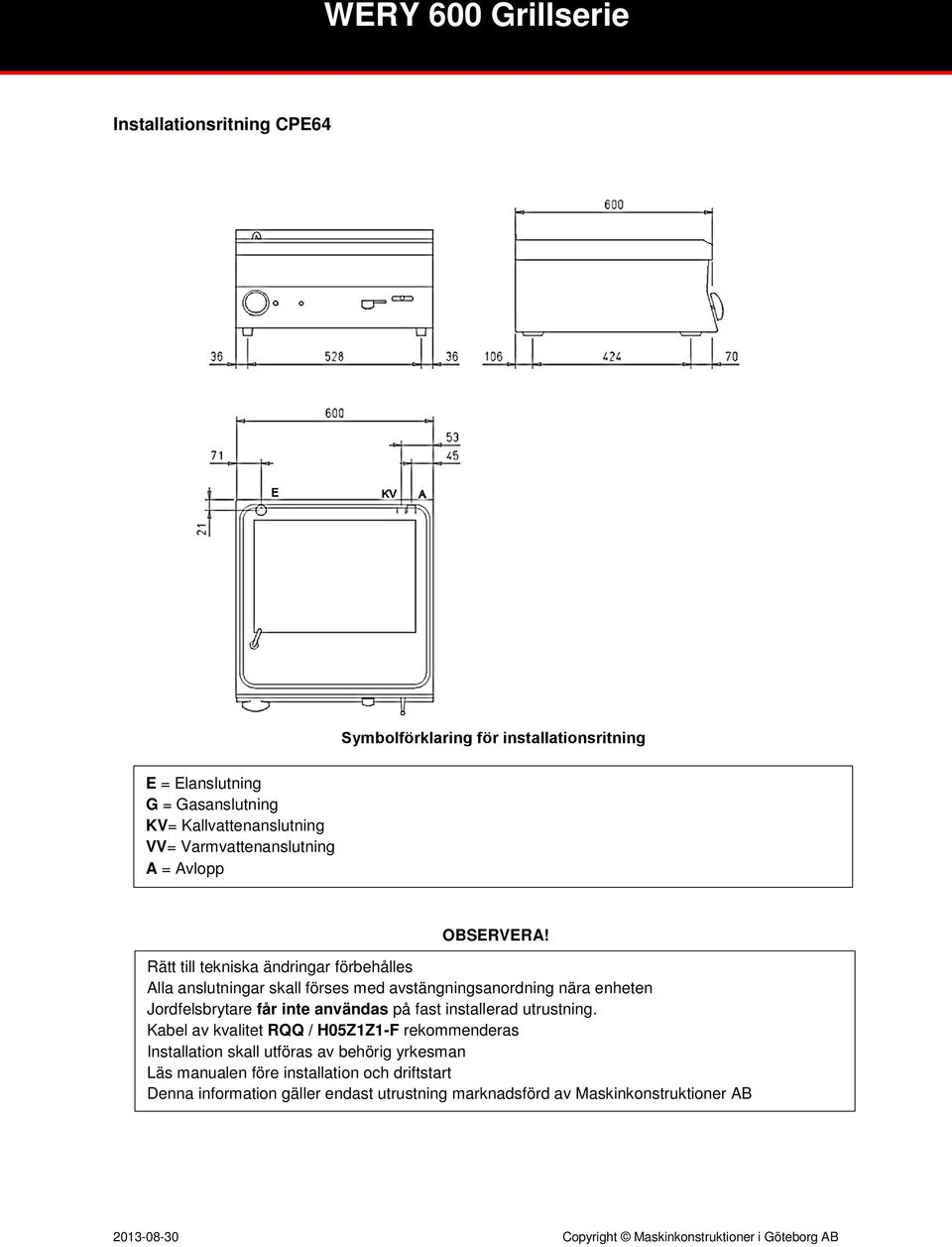

20 Installationsritning CPE64 Symbolförklaring för installationsritning E = Elanslutning G = Gasanslutning KV= Kallvattenanslutning VV= Varmvattenanslutning A = Avlopp OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Jordfelsbrytare får inte användas på fast installerad utrustning. Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB

21 Elektriskt grillhalster CWE64 Wery elektriskt grillhalster har ett förstärkt grillelement på 4 kw, grillning sker direkt på elementen. Enheten är utrustad med löstagbar vattenbehållare som ger viss vapo-effekt. Effekten regleras i sex steg. Levereras med halsterskrapa. Effektiv och smakfull Wery elektriskt grillhalster CWE64 är en effektiv grill för de flesta typer av grillning utan stekfett. Aktiv stekyta på 26x42 cm. Då grillning sker direkt på elementen kan kraftiga grillränder erhållas. Lämplig för gatukök och mindre restauranger. Lång livslängd Wery elektriskt grillhalster har förstärkta element i rostfritt stål. Topp, front samt sidor är även dessa utförda i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så de skyddas från vatten. CE-godkänd och levereras med utförlig svensk bruksanvisning. Placering & säkerhet... Enheten är avsedd att placeras på Wery stativ/ underskåp/kylbänk men kan även placeras på annan bänk/kylbänk då enheten är utrustad med gummifötter. Tillbehör: Tekniska specifikationer Effekt: 4,1 kw Anslutning el: 400V 3N~ 50Hz AC Rek. säkring: 6 A Rek. anslutningskabel: 5x1,5 mm 2 Anslutning gas: Anslutning V/A: Dimension BxDxH: 400x600x295 mm Vikt bto/nto: 24/-- kg Art. Nr:

22 Installationsritning CWE64 E = Elanslutning G = Gasanslutning KV= Kallvattenanslutning VV= Varmvattenanslutning A = Avlopp Symbolförklaring för installationsritning OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB

23 Elektriskt grillhalster CWE68 Wery elektriskt grillhalster CWE68 har en grillzon med förstärkt grillelement på 8 kw, grillning sker direkt på elementen. Enheten är utrustad med löstagbar vattenbehållare som ger viss vapo-effekt. Effekten regleras i sex steg. Levereras med halsterskrapa. Effektiv och smakfull Wery elektriskt grillhalster CWE68 är en effektiv grill för de flesta typer av grillning utan stekfett. Aktiv stekyta på 54x42 cm. Då grillning sker direkt på elementen kan kraftiga grillränder erhållas. Lämplig för större gatukök och restauranger. Lång livslängd Wery elektriskt grillhalster har förstärkta element i rostfritt stål. Topp, front samt sidor är även dessa utförda i rostfritt stål, vilket borgar för lång livslängd även i hårt belastade kök. Alla reglagen är utförda så de skyddas från vatten. CE-godkänd och levereras med utförlig svensk bruksanvisning. Placering & säkerhet... Enheten är avsedd att placeras på Wery stativ/ underskåp/kylbänk men kan även placeras på annan bänk/kylbänk då enheten är utrustad med gummifötter. Tillbehör: Tekniska specifikationer Effekt: 8,2 kw Anslutning el: 400V 3N~ 50Hz AC Rek. säkring: 13 A Rek. anslutningskabel: 5x1,5 mm 2 Anslutning gas: Anslutning V/A: Dimension BxDxH: 800x600x295 mm Vikt bto/nto: 45/43 kg Art. Nr:

24 Installationsritning CWE64 E = Elanslutning G = Gasanslutning KV= Kallvattenanslutning VV= Varmvattenanslutning A = Avlopp Symbolförklaring för installationsritning OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Jordfelsbrytare får inte användas på fast installerad utrustning. Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB

25 Elektrisk fritös FQE64 Wery elektrisk fritös FQE64 är utrustad med bassäng om 10 liter, med element på 6 kw. Enheten är termostatstyrd, temperaturen kan regleras mellan C. Elementet kan fällas upp ur bassängen vilket förenklar rengöring. Enheten levereras med helkorgar och lock. Effektiv och snabb Wery elektrisk fritös FQE64 värms upp snabbt. Från vilotemperatur 140 C tar uppvärmningen till friteringstemperatur 180ºC xx minuter, temperaturen kan sänkas när fritösen inte används, vilket förlänger oljans livslängd. Kapacitet ca xx kg/h fryst pommes frites. Enheten har avtappningskran i fronten för att underlätta avtappning och filtrering. Lämplig för gatukök och mindre restauranger. Lång livslängd Wery elektrisk fritös är tillverkad med djuppressad rostfri bassäng, front och sidor i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så att de skyddas från vatten. CE-godkänd och levereras med utförlig svensk bruksanvisning Placering & säkerhet Enheten är avsedd att placeras på Wery stativ/underskåp/kylbänk men kan även placeras på annan bänk/kylbänk då enheten är utrustad med gummifötter. Fritöser bör aldrig placeras intill pastakokeri, vattenbad eller annan vattenkälla. Tillbehör: hopkopplingslist CG-N, oljeuppsamlingskärl med filter, halvkorg, frityroljemätare. Tekniska specifikationer Effekt: 6 kw Anslutning el: 400V ~3N 50Hz AC Rek. säkring: 10A Rek. anslutningskabel: 5x1,5 mm 2 Anslutning gas: Anslutning VA: Dimension BxDxH: 400x600x295 mm Vikt bto/nto: 25/-- kg Art. Nr:

26 Installationsritning FQE64 Symbolförklaring för installationsritning E = Elanslutning G = Gasanslutning KV= Kallvattenanslutning VV= Varmvattenanslutning A = Avlopp OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Jordfelsbrytare får inte användas på fast installerad utrustning. Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB

27 Elektrisk fritös FQE64P Wery elektrisk fritös FQE64P är utrustad med bassäng om 10 liter, med element på 9 kw. Enheten är termostatstyrd, temperaturen kan regleras mellan C. Elementet kan fällas upp ur bassängen vilket förenklar rengöring. Enheten levereras med helkorgar och lock. Effektiv och snabb Wery elektrisk fritös FQE64P har hög kapacitet och värms upp mycket snabbt. Från vilotemperatur 140 C tar uppvärmningen till friteringstemperatur 180ºC xx minuter, temperaturen kan sänkas när fritösen inte används, vilket förlänger oljans livslängd. Kapacitet ca xx kg/h fryst pommes frites. Enheten har avtappningskran i fronten för att underlätta avtappning och filtrering. Lämplig för gatukök och mindre restauranger. Lång livslängd Wery elektrisk fritös är tillverkad med djuppressad rostfri bassäng, front och sidor i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så att de skyddas från vatten. CE-godkänd och levereras med utförlig svensk bruksanvisning. Placering & säkerhet Enheten är avsedd att placeras på Wery stativ/underskåp/kylbänk men kan även placeras på annan bänk/kylbänk då enheten är utrustad med gummifötter. Fritöser bör aldrig placeras intill pastakokeri, vattenbad eller annan vattenkälla. Tillbehör: hopkopplingslist CG-N, oljeuppsamlingskärl med filter, halvkorg, frityroljemätare. Tekniska specifikationer Effekt: 9 kw Anslutning el: 400V ~3N 50Hz AC Rek. säkring: 13A Rek. anslutningskabel: 5x1,5 mm 2 Anslutning gas: Anslutning VA: Dimension BxDxH: 400x600x295 mm Vikt bto/nto: 25/-- kg Art. Nr:

28 Installationsritning FQE64P Symbolförklaring för installationsritning E = Elanslutning G = Gasanslutning KV= Kallvattenanslutning VV= Varmvattenanslutning A = Avlopp OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Jordfelsbrytare får inte användas på fast installerad utrustning. Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB

29 Elektrisk fritös FQE66 Wery elektrisk fritös FQE66 är utrustad med två bassänger om 10 liter, med element på 6 kw per bassäng. Enheten är termostatstyrd, temperaturen kan regleras mellan C. Elementen kan fällas upp ur bassängen vilket förenklar rengöring. Enheten levereras med helkorgar och lock. Effektiv och snabb Wery elektrisk fritös FQE66 värms upp snabbt. Från vilotemperatur 140 C tar uppvärmningen till friteringstemperatur 180ºC xx minuter. Temperaturen kan sänkas när fritösen inte används, vilket förlänger oljans livslängd. Kapacitet ca xx kg/h fryst pommes frites. Enheten har avtappningskranar i fronten för att underlätta avtappning och filtrering. Lämplig för gatukök och restauranger. Lång livslängd Wery elektrisk fritös är tillverkad med djuppressad rostfri bassäng, front och sidor i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så att de skyddas från vatten. CE-godkänd och levereras med utförlig svensk bruksanvisning Placering & säkerhet Enheten är avsedd att placeras på Wery stativ/underskåp/kylbänk men kan även placeras på annan bänk/kylbänk då enheten är utrustad med gummifötter. Fritöser bör aldrig placeras intill pastakokeri, vattenbad eller annan vattenkälla. Tillbehör: hopkopplingslist CG-N, oljeuppsamlingskärl med filter, halvkorg, frityroljemätare. Tekniska specifikationer Effekt: 12 kw Anslutning el: 400V ~ 50Hz AC Rek. säkring: 20A Rek. anslutningskabel: 5x2,5 mm 2 Anslutning gas: Anslutning VA: Dimension BxDxH: 600x600x295 mm Vikt bto/nto: 25/-- kg Art. Nr:

30 Installationsritning FQE66 Symbolförklaring för installationsritning E = Elanslutning G = Gasanslutning KV= Kallvattenanslutning VV= Varmvattenanslutning A = Avlopp OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Jordfelsbrytare får inte användas på fast installerad utrustning. Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB

31 Elektrisk fritös FQE66P Wery elektrisk fritös FQE66P är utrustad med två bassänger om 10 liter, med element på 9 kw per bassäng. Enheten är termostatstyrd, temperaturen kan regleras mellan C. Elementen kan fällas upp ur bassängen vilket förenklar rengöring. Enheten levereras med helkorgar och lock. Effektiv och snabb Wery elektrisk fritös FQE66P har hög kapacitet och värms därför upp mycket snabbt. Från vilotemperatur 140 C tar uppvärmningen till friteringstemperatur 180ºC xx minuter, temperaturen kan sänkas när fritösen inte används, vilket förlänger oljans livslängd. Kapacitet ca xx kg/h fryst pommes frites. Enheten har avtappningskranar i fronten för att underlätta avtappning och filtrering. Lämplig för större gatukök och restauranger. Lång livslängd Wery elektrisk fritös är tillverkad med djuppressad rostfri bassäng, front och sidor i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så att de skyddas från vatten. CE-godkänd och levereras med utförlig svensk bruksanvisning. Placering & säkerhet Enheten är avsedd att placeras på Wery stativ/underskåp/kylbänk men kan även placeras på annan bänk/kylbänk då enheten är utrustad med gummifötter. Fritöser bör aldrig placeras intill pastakokeri, vattenbad eller annan vattenkälla. Tillbehör: hopkopplingslist CG-N, oljeuppsamlingskärl med filter, halvkorg, frityroljemätare. Tekniska specifikationer Effekt: 18 kw Anslutning el: 400V 3N 50Hz AC Rek. säkring: 32A Rek. anslutningskabel: 5x4 mm 2 Anslutning gas: Anslutning VA: Dimension BxDxH: 600x600x295 mm Vikt bto/nto: 35/-- kg Art. Nr:

32 Installationsritning FQE66P Symbolförklaring för installationsritning E = Elanslutning G = Gasanslutning KV= Kallvattenanslutning VV= Varmvattenanslutning A = Avlopp OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Jordfelsbrytare får inte användas på fast installerad utrustning. Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB

33 Elektrisk stekhäll FTE610L Wery elektrisk stekhäll FTE610L har slät stekyta som värms med 11,7 kw element. Enheten har fast, högt stänkskydd och 2,5 liters uppsamlingskärl för fett. Temperaturen regleras i tre zoner med termostat mellan ºC. Effektiv och med stor kapacitet Wery elektrisk stekhäll FTE610L har hög effekt och aktiv stekyta på 99 x 55 cm. Uppvärmning till arbetstemperatur tar ca xx min. Stekhällen kan användas för de flesta/alla typer av stekning. Lämplig för gatukök och restauranger. Lång livslängd Wery elektrisk stekhäll har stekyta i stål, med topp, front och sidor i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så att de skyddas från vatten. CE-godkänd och levereras med utförlig svensk bruksanvisning. Placering & säkerhet Enheten är avsedd att placeras på Wery stativ/underskåp/kylbänk men kan även placeras på annan bänk/kylbänk då enheten är utrustad med gummifötter. Tillbehör: Hopkopplingslist CG-F, Klämgrill CGEM Tekniska specifikationer Effekt: 11,7 kw Anslutning el: 400V 3N~ 50Hz AC Rek. säkring: 20 A Rek. anslutningskabel: 5x2,5 mm 2 Anslutning gas: Anslutning VA: Dimension BxDxH: 1000x600x295 mm Vikt bto/nto: 75/-- kg Art. Nr: Bilden visar enhet med 1/3 räfflad stekyta

34 Installationsritning FTE610L Symbolförklaring för installationsritning E = Elanslutning G = Gasanslutning AF= Kallvattenanslutning AC= Varmvattenanslutning S = Avlopp PE = Eluttag 230V enfas CE= Anslutningskabel OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Jordfelsbrytare får inte användas på fast installerad utrustning. Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB

35 Elektrisk kromstekhäll FTE610LC Wery elektrisk kromstekhäll FTE610LC har slät kromad stekyta som värms med 11,7 kw element. Enheten har fast, högt stänkskydd och 2,5 liters uppsamlingskärl för fett. Temperaturen regleras i tre zoner med termostat mellan ºC. Effektiv och med stor kapacitet Wery elektrisk kromstekhäll FTE610LC har hög effekt och aktiv stekyta på 99x55 cm. Uppvärmning till arbetstemperatur tar ca xx min. Kromytan ger låg värmeutstrålning, enklare rengöring samt minskar behovet av fett vid stekning. Används med fördel till kött, fisk och fågel. Mindre lämplig för stekning av panerade produkter. Lämplig för gatukök och restauranger. Lång livslängd Wery elektrisk kromstekhäll har kromad stekyta, med topp, front och sidor i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så att de skyddas från vatten. CE-godkänd och levereras med utförlig svensk bruksanvisning. Placering & säkerhet Enheten är avsedd att placeras på Wery stativ/underskåp/kylbänk men kan även placeras på annan bänk/kylbänk då enheten är utrustad med gummifötter. Tillbehör: Hopkopplingslist CG-F Tekniska specifikationer Effekt: 11,7 kw Anslutning el: 400V 3N~ 50Hz AC Rek. säkring: 20 A Rek. anslutningskabel: 5x2,5 mm 2 Anslutning gas: Anslutning VA: Dimension BxDxH: 1000x600x295 mm Vikt bto/nto: 75/-- kg Art. Nr: Bilden visar enhet med 1/3 räfflad stekyta

36 Installationsritning FTE610LC Symbolförklaring för installationsritning E = Elanslutning G = Gasanslutning AF= Kallvattenanslutning AC= Varmvattenanslutning S = Avlopp PE = Eluttag 230V enfas CE= Anslutningskabel OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Jordfelsbrytare får inte användas på fast installerad utrustning. Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB

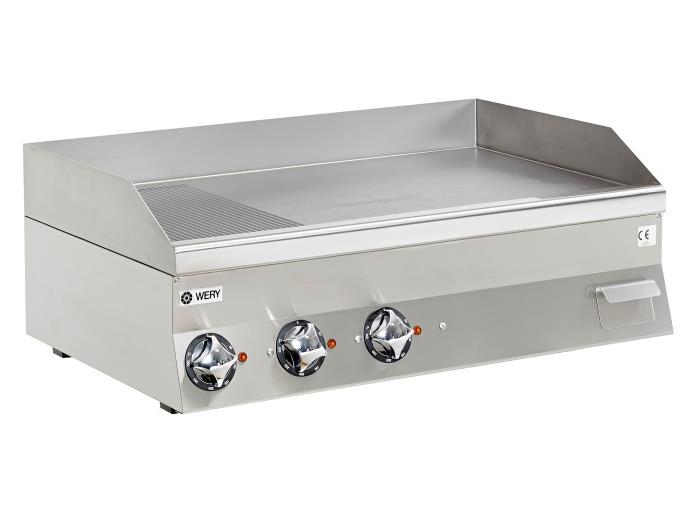

37 Elektrisk stekhäll FTE610M Wery elektrisk stekhäll FTE610M har 1/3 räfflad stekyta som värms med 11,7 kw element. Enheten har fast, högt stänkskydd och 2,5 liters uppsamlingskärl för fett. Temperaturen regleras i tre zoner med termostat mellan ºC. Effektiv och med stor kapacitet Wery elektrisk stekhäll FTE610M har hög effekt och aktiv stekyta på 99 x 55 cm. Uppvärmning till arbetstemperatur tar ca xx min. Stekhällen kan användas för de flesta/alla typer av stekning. Lämplig för gatukök och restauranger. Lång livslängd Wery elektrisk stekhäll har stekyta i stål, med topp, front och sidor i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så att de skyddas från vatten. CE-godkänd och levereras med utförlig svensk bruksanvisning. Placering & säkerhet Enheten är avsedd att placeras på Wery stativ/underskåp/kylbänk men kan även placeras på annan bänk/kylbänk då enheten är utrustad med gummifötter. Tillbehör: Hopkopplingslist CG-F, Klämgrill CGEM, Stekbordsskrapa XFTRR Tekniska specifikationer Effekt: 11,7 kw Anslutning el: 400V 3N~ 50Hz AC Rek. säkring: 20 A Rek. anslutningskabel: 5x2,5 mm 2 Anslutning gas: Anslutning VA: Dimension BxDxH: 1000x600x295 mm Vikt bto/nto: 75/-- kg Art. Nr:

38 Installationsritning FTE610M Symbolförklaring för installationsritning E = Elanslutning G = Gasanslutning AF= Kallvattenanslutning AC= Varmvattenanslutning S = Avlopp PE = Eluttag 230V enfas CE= Anslutningskabel OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Jordfelsbrytare får inte användas på fast installerad utrustning. Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB

39 Elektrisk kromstekhäll FTE610MC Wery elektrisk kromstekhäll FTE610MC har 1/3 räfflad kromstekyta som värms med 11,7 kw element. Enheten har fast, högt stänkskydd och 2,5 liters uppsamlingskärl för fett. Temperaturen regleras i tre zoner med termostat mellan ºC. Effektiv och med stor kapacitet Wery elektrisk kromstekhäll FTE610MC har hög effekt och aktiv stekyta på 99x55 cm. Uppvärmning till arbetstemperatur tar ca xx min. Kromytan ger låg värmeutstrålning, enklare rengöring samt minskar behovet av fett vid stekning. Används med fördel till kött, fisk och fågel. Mindre lämplig för stekning av panerade produkter. Lämplig för gatukök och restauranger. Lång livslängd Wery elektrisk kromstekhäll har kromad stekyta, med topp, front och sidor i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så att de skyddas från vatten. CE-godkänd och levereras med utförlig svensk bruksanvisning. Placering & säkerhet Enheten är avsedd att placeras på Wery stativ/underskåp/kylbänk men kan även placeras på annan bänk/kylbänk då enheten är utrustad med gummifötter. Tillbehör: Hopkopplingslist CG-F, Stekbordsskrapa XFTRR Tekniska specifikationer Effekt: 11,7 kw Anslutning el: 400V 3N~ 50Hz AC Rek. säkring: 20 A Rek. anslutningskabel: 5x2,5 mm 2 Anslutning gas: Anslutning VA: Dimension BxDxH: 1000x600x295 mm Vikt bto/nto: 75/-- kg Art. Nr:

40 Installationsritning FTE610MC Symbolförklaring för installationsritning E = Elanslutning G = Gasanslutning AF= Kallvattenanslutning AC= Varmvattenanslutning S = Avlopp PE = Eluttag 230V enfas CE= Anslutningskabel OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Jordfelsbrytare får inte användas på fast installerad utrustning. Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB

41 Elektrisk stekhäll FTE64L Wery elektrisk stekhäll FTE64L har slät stekyta som värms med 3,9 kw element. Enheten har fast, högt stänkskydd och 2,5 liters uppsamlingskärl för fett. Temperaturen regleras med termostat mellan ºC. Effektiv Wery elektrisk stekhäll FTE64L har aktiv stekyta på 39 x 55 cm. Uppvärmning till arbetstemperatur tar ca xx min. Stekhällen kan användas för de flesta/alla typer av stekning. Lämplig för gatukök. Lång livslängd Wery elektrisk stekhäll har stekyta i stål, med topp, front och sidor i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så att de skyddas från vatten. CE-godkänd och levereras med utförlig svensk bruksanvisning. Placering & säkerhet Enheten är avsedd att placeras på Wery stativ/underskåp/kylbänk men kan även placeras på annan bänk/kylbänk då enheten är utrustad med gummifötter. Tillbehör: Hopkopplingslist CG-F, Klämgrill CGEM Tekniska specifikationer Effekt: 3,9 kw Anslutning el: 400V 3N~ 50Hz AC Rek. säkring: 6 A Rek. anslutningskabel: 5x1,5 mm 2 Anslutning gas: Anslutning VA: Dimension BxDxH: 400x600x295 mm Vikt bto/nto: 30/-- kg Art. Nr: Bilden visar 60 cm enhet

42 Installationsritning FTE64L Symbolförklaring för installationsritning E = Elanslutning G = Gasanslutning AF= Kallvattenanslutning AC= Varmvattenanslutning S = Avlopp PE = Eluttag 230V enfas CE= Anslutningskabel OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Jordfelsbrytare får inte användas på fast installerad utrustning. Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB

43 Elektrisk kromstekhäll FTE64LC Wery elektrisk kromstekhäll FTE64LC har slät kromad stekyta som värms med 3,9 kw element. Enheten har fast, högt stänkskydd och 2,5 liters uppsamlingskärl för fett. Temperaturen regleras med termostat mellan ºC. Effektiv Wery elektrisk kromstekhäll FTE64LC har aktiv stekyta på 39x55 cm. Uppvärmning till arbetstemperatur tar ca xx min. Kromytan ger låg värmeutstrålning, enklare rengöring samt minskar behovet av fett vid stekning. Används med fördel till kött, fisk och fågel. Mindre lämplig för stekning av panerade produkter. Lämplig för gatukök. Lång livslängd Wery elektrisk kromstekhäll har kromad stekyta, med topp, front och sidor i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så att de skyddas från vatten. CE-godkänd och levereras med utförlig svensk bruksanvisning. Placering & säkerhet Enheten är avsedd att placeras på Wery stativ/underskåp/kylbänk men kan även placeras på annan bänk/kylbänk då enheten är utrustad med gummifötter. Tillbehör: Hopkopplingslist CG-F Tekniska specifikationer Effekt: 3,9 kw Anslutning el: 400V 3N~ 50Hz AC Rek. säkring: 6 A Rek. anslutningskabel: 5x1,5 mm 2 Anslutning gas: Anslutning VA: Dimension BxDxH: 400x600x295 mm Vikt bto/nto: 30/-- kg Art. Nr: Bilden visar 60 cm enhet

44 Installationsritning FTE64LC Symbolförklaring för installationsritning E = Elanslutning G = Gasanslutning AF= Kallvattenanslutning AC= Varmvattenanslutning S = Avlopp PE = Eluttag 230V enfas CE= Anslutningskabel OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Jordfelsbrytare får inte användas på fast installerad utrustning. Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB

45 Elektrisk stekhäll FTE64R Wery elektrisk stekhäll FTE64R har räfflad stekyta som värms med 3,9 kw element. Enheten har fast, högt stänkskydd och 2,5 liters uppsamlingskärl för fett. Temperaturen regleras med termostat mellan ºC. Effektiv Wery elektrisk stekhäll FTE64R har aktiv stekyta på 39 x 55 cm. Uppvärmning till arbetstemperatur tar ca xx min. Stekhällen kan användas för de flesta/alla typer av stekning. Lämplig för gatukök. Lång livslängd Wery elektrisk stekhäll har stekyta i stål, med topp, front och sidor i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så att de skyddas från vatten. CE-godkänd och levereras med utförlig svensk bruksanvisning. Placering & säkerhet Enheten är avsedd att placeras på Wery stativ/underskåp/kylbänk men kan även placeras på annan bänk/kylbänk då enheten är utrustad med gummifötter. Tillbehör: Hopkopplingslist CG-F, Klämgrill CGEM, Stekbordsskrapa XFTRR Tekniska specifikationer Effekt: 3,9 kw Anslutning el: 400V 3N~ 50Hz AC Rek. säkring: 6 A Rek. anslutningskabel: 5x1,5 mm 2 Anslutning gas: Anslutning VA: Dimension BxDxH: 400x600x295 mm Vikt bto/nto: 30/-- kg Art. Nr: Bilden visar 60 cm enhet med slät stekyta

46 Installationsritning FTE64R Symbolförklaring för installationsritning E = Elanslutning G = Gasanslutning AF= Kallvattenanslutning AC= Varmvattenanslutning S = Avlopp PE = Eluttag 230V enfas CE= Anslutningskabel OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Jordfelsbrytare får inte användas på fast installerad utrustning. Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB

47 Elektrisk stekhäll FTE66L Wery elektrisk stekhäll FTE66L har slät stekyta som värms med 7,8 kw element. Enheten har fast, högt stänkskydd och 2,5 liters uppsamlingskärl för fett. Temperaturen regleras i två zoner med termostat mellan ºC. Effektiv Wery elektrisk stekhäll FTE66L har hög effekt och aktiv stekyta på 59 x 55 cm. Uppvärmning till arbetstemperatur tar ca xx min. Stekhällen kan användas för de flesta/alla typer av stekning. Lämplig för gatukök och mindre restauranger. Lång livslängd Wery elektrisk stekhäll har stekyta i stål, med topp, front och sidor i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så att de skyddas från vatten. CE-godkänd och levereras med utförlig svensk bruksanvisning. Placering & säkerhet Enheten är avsedd att placeras på Wery stativ/underskåp/kylbänk men kan även placeras på annan bänk/kylbänk då enheten är utrustad med gummifötter. Tillbehör: Hopkopplingslist CG-F, Klämgrill CGEM Tekniska specifikationer Effekt: 7,8 kw Anslutning el: 400V 3N~ 50Hz AC Rek. säkring: 13 A Rek. anslutningskabel: 5x1,5 mm 2 Anslutning gas: Anslutning VA: Dimension BxDxH: 600x600x295 mm Vikt bto/nto: 51/-- kg Art. Nr:

48 Installationsritning FTE66L Symbolförklaring för installationsritning E = Elanslutning G = Gasanslutning AF= Kallvattenanslutning AC= Varmvattenanslutning S = Avlopp PE = Eluttag 230V enfas CE= Anslutningskabel OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Jordfelsbrytare får inte användas på fast installerad utrustning. Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB

49 Elektrisk kromstekhäll FTE66LC Wery elektrisk kromstekhäll FTE66LC har slät kromad stekyta som värms med 7,8 kw element. Enheten har fast, högt stänkskydd och 2,5 liters uppsamlingskärl för fett. Temperaturen regleras i två zoner med termostat mellan ºC. Effektiv Wery elektrisk kromstekhäll FTE66LC har hög effekt och aktiv stekyta på 59x55 cm. Uppvärmning till arbetstemperatur tar ca xx min. Kromytan ger låg värmeutstrålning, enklare rengöring samt minskar behovet av fett vid stekning. Används med fördel till kött, fisk och fågel. Mindre lämplig för stekning av panerade produkter. Lämplig för gatukök. Lång livslängd Wery elektrisk kromstekhäll har kromad stekyta, med topp, front och sidor i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så att de skyddas från vatten. CE-godkänd och levereras med utförlig svensk bruksanvisning. Placering & säkerhet Enheten är avsedd att placeras på Wery stativ/underskåp/kylbänk men kan även placeras på annan bänk/kylbänk då enheten är utrustad med gummifötter. Tillbehör: Hopkopplingslist CG-F Tekniska specifikationer Effekt: 7,8 kw Anslutning el: 400V 3N~ 50Hz AC Rek. säkring: 13 A Rek. anslutningskabel: 5x1,5 mm 2 Anslutning gas: Anslutning VA: Dimension BxDxH: 600x600x295 mm Vikt bto/nto: 51/-- kg Art. Nr:

50 Installationsritning FTE66LC Symbolförklaring för installationsritning E = Elanslutning G = Gasanslutning AF= Kallvattenanslutning AC= Varmvattenanslutning S = Avlopp PE = Eluttag 230V enfas CE= Anslutningskabel OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Jordfelsbrytare får inte användas på fast installerad utrustning. Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB

51 Elektrisk stekhäll FTE66M Wery elektrisk stekhäll FTE66M har 1/2 räfflad stekyta som värms med 7,8 kw element. Enheten har fast, högt stänkskydd och 2,5 liters uppsamlingskärl för fett. Temperaturen regleras i två zoner med termostat mellan ºC. Effektiv Wery elektrisk stekhäll FTE66M har hög kapacitet och aktiv stekyta på 39 x 55 cm. Uppvärmning till arbetstemperatur tar ca xx min. Stekhällen kan användas för de flesta/alla typer av stekning. Lämplig för gatukök och mindre restauranger. Lång livslängd Wery elektrisk stekhäll har stekyta i stål, med topp, front och sidor i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så att de skyddas från vatten. CE-godkänd och levereras med utförlig svensk bruksanvisning. Placering & säkerhet Enheten är avsedd att placeras på Wery stativ/underskåp/kylbänk men kan även placeras på annan bänk/kylbänk då enheten är utrustad med gummifötter. Tillbehör: Hopkopplingslist CG-F, Stekbordsskrapa XFTRR Tekniska specifikationer Effekt: 7,8 kw Anslutning el: 400V 3N~ 50Hz AC Rek. säkring: 13 A Rek. anslutningskabel: 5x1,5 mm 2 Anslutning gas: Anslutning VA: Dimension BxDxH: 600x600x295 mm Vikt bto/nto: 51/-- kg Art. Nr: Bilden visar enhet med slät stekyta

52 Installationsritning FTE66M Symbolförklaring för installationsritning E = Elanslutning G = Gasanslutning AF= Kallvattenanslutning AC= Varmvattenanslutning S = Avlopp PE = Eluttag 230V enfas CE= Anslutningskabel OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Jordfelsbrytare får inte användas på fast installerad utrustning. Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB

53 Elektrisk kromstekhäll FTE66MC Wery elektrisk kromstekhäll FTE66MC har 1/2 räfflad kromstekyta som värms med 7,8 kw element. Enheten har fast, högt stänkskydd och 2,5 liters uppsamlingskärl för fett. Temperaturen regleras i två zoner med termostat mellan ºC. Effektiv Wery elektrisk kromstekhäll FTE66MC har hög effekt och aktiv stekyta på 59x55 cm. Uppvärmning till arbetstemperatur tar ca xx min. Kromytan ger låg värmeutstrålning, enklare rengöring samt minskar behovet av fett vid stekning. Används med fördel till kött, fisk och fågel. Mindre lämplig för stekning av panerade produkter. Lämplig för gatukök. Lång livslängd Wery elektrisk kromstekhäll har kromad stekyta, med topp, front och sidor i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så att de skyddas från vatten. CE-godkänd och levereras med utförlig svensk bruksanvisning. Placering & säkerhet Enheten är avsedd att placeras på Wery stativ/underskåp/kylbänk men kan även placeras på annan bänk/kylbänk då enheten är utrustad med gummifötter. Tillbehör: Hopkopplingslist CG-F, Stekbordsskrapa XFTRR Tekniska specifikationer Effekt: 7,8 kw Anslutning el: 400V 3N~ 50Hz AC Rek. säkring: 13 A Rek. anslutningskabel: 5x1,5 mm 2 Anslutning gas: Anslutning VA: Dimension BxDxH: 600x600x295 mm Vikt bto/nto: 51/-- kg Art. Nr: Bilden visar enhet med slät stekyta

54 Installationsritning FTE66MC Symbolförklaring för installationsritning E = Elanslutning G = Gasanslutning AF= Kallvattenanslutning AC= Varmvattenanslutning S = Avlopp PE = Eluttag 230V enfas CE= Anslutningskabel OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Jordfelsbrytare får inte användas på fast installerad utrustning. Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB

55 Elektrisk spis PCE64 Wery elektrisk spis PCE64 är utrustad med två kokplattor, en Ø18 cm 1,5 kw och en Ø22 cm 2,6 kw. Effekten regleras individuellt för de två plattorna, i sex steg. Effektiv och smidig Liten och lätt att placera. Lämplig för gatukök eller som komplement till restaurangkökets kraftigare spis. Lång livslängd Wery elektrisk spis har kokplattor i gjutjärn, med topp, front och sidor i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så att de skyddas från vatten. CE-godkänd och levereras med utförlig svensk bruksanvisning. Placering & säkerhet... Enheten är avsedd att placeras på Wery stativ/underskåp/kylbänk men kan även placeras på annan bänk/kylbänk då enheten är utrustad med gummifötter. Tillbehör: Tekniska specifikationer Effekt: 4,1 kw Anslutning el: 400V 2N~ 50Hz Rek. säkring: 13 A Rek. anslutningskabel: 4x1,5 mm 2 Anslutning gas: Anslutning V/A: Dimension BxDxH: 400x600x295 mm Vikt bto/nto: 18/-- kg Art. Nr: Copyright Maskinkonstruktioner i Göteborg AB

56 Installationsritning PCE64 E = Elanslutning G = Gasanslutning KV= Kallvattenanslutning VV= Varmvattenanslutning A = Avlopp Symbolförklaring för installationsritning OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Jordfelsbrytare får inte användas på fast installerad utrustning. Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB Copyright Maskinkonstruktioner i Göteborg AB

57 Elektrisk spis PCE64M Wery elektrisk spis PCE64M är utrustad med en kokplatta Ø33 cm 3,5 kw. Effekten regleras i sex steg. Effektiv En kraftig spisplatta för större kärl, exempelvis för kokning av potatis eller pasta. Lämplig för gatukök och mindre restauranger. Lång livslängd Wery elektrisk spis har kokplatta i gjutjärn, med topp, front och sidor i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så att de skyddas från vatten. CE-godkänd och levereras med utförlig svensk bruksanvisning. Placering & säkerhet... Enheten är avsedd att placeras på Wery stativ/underskåp/kylbänk men kan även placeras på annan bänk/kylbänk då enheten är utrustad med gummifötter. Tillbehör: Tekniska specifikationer Effekt: 3,5 kw Anslutning el: 400V 1N~ 50Hz Rek. säkring: 16 A Rek. anslutningskabel: 3x1,5 mm 2 Anslutning gas: Anslutning V/A: Dimension BxDxH: 400x600x295 mm Vikt bto/nto: 18/-- kg Art. Nr: Copyright Maskinkonstruktioner i Göteborg AB

58 Installationsritning PCE64M E = Elanslutning G = Gasanslutning KV= Kallvattenanslutning VV= Varmvattenanslutning A = Avlopp Symbolförklaring för installationsritning OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Jordfelsbrytare får inte användas på fast installerad utrustning. Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB Copyright Maskinkonstruktioner i Göteborg AB

59 Elektrisk spis PCE64P Wery elektrisk spis PCE64P är utrustad med två kokplattor Ø22 cm 2,6 kw. Effekten regleras individuellt för de två plattorna, i sex steg. Effektiv och Lämplig för gatukök och mindre restauranger. Lång livslängd Wery elektrisk spis har kokplattor i gjutjärn, med topp, front och sidor i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så att de skyddas från vatten. CE-godkänd och levereras med utförlig svensk bruksanvisning. Placering & säkerhet... Enheten är avsedd att placeras på Wery stativ/underskåp/kylbänk men kan även placeras på annan bänk/kylbänk då enheten är utrustad med gummifötter. Tillbehör: Tekniska specifikationer Effekt: 5,2 kw Anslutning el: 400V 2N~ 50Hz Rek. säkring: 13 A Rek. anslutningskabel: 4x1,5 mm 2 Anslutning gas: Anslutning V/A: Dimension BxDxH: 400x600x295 mm Vikt bto/nto: 18/-- kg Art. Nr: Bilden visar PCE Copyright Maskinkonstruktioner i Göteborg AB

60 Installationsritning PCE64P E = Elanslutning G = Gasanslutning KV = Kallvattenanslutning VV = Varmvattenanslutning A = Avlopp Symbolförklaring för installationsritning OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Jordfelsbrytare får inte användas på fast installerad utrustning. Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB Copyright Maskinkonstruktioner i Göteborg AB

61 Elektrisk spis PCE67 Wery elektrisk spis PCE67 är utrustad med fyra kokplattor, två Ø18 cm 1,5 kw och två Ø22 cm 2,6 kw. Effekten regleras individuellt för de fyra plattorna, i sex steg. Effektiv och Lämplig för gatukök och små restauranger. Lång livslängd Wery elektrisk spis har kokplattor i gjutjärn, med topp, front och sidor i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så att de skyddas från vatten. CE-godkänd och levereras med utförlig svensk bruksanvisning. Placering & säkerhet... Enheten är avsedd att placeras på Wery stativ/underskåp/kylbänk men kan även placeras på annan bänk/kylbänk då enheten är utrustad med gummifötter. Tillbehör: Tekniska specifikationer Effekt: 8,2 kw Anslutning el: 400V 3N~ 50Hz Rek. säkring: 13 A Rek. anslutningskabel: 5x1,5 mm 2 Anslutning gas: Anslutning V/A: Dimension BxDxH: 700x600x295 mm Vikt bto/nto: 25/-- kg Art. Nr: Copyright Maskinkonstruktioner i Göteborg AB

62 Installationsritning PCE67 E = Elanslutning G = Gasanslutning KV= Kallvattenanslutning VV= Varmvattenanslutning A = Avlopp Symbolförklaring för installationsritning OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Jordfelsbrytare får inte användas på fast installerad utrustning. Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB Copyright Maskinkonstruktioner i Göteborg AB

63 Elektrisk spis PCE67P Wery elektrisk spis PCE67P är utrustad med fyra kokplattor Ø22 cm 2,6 kw. Effekten regleras individuellt för de fyra plattorna, i sex steg. Effektiv & Lämplig för gatukök och mindre restauranger. Lång livslängd Wery elektrisk spis har kokplattor i gjutjärn, med topp, front och sidor i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så att de skyddas från vatten. CE-godkänd och levereras med utförlig svensk bruksanvisning. Placering & säkerhet... Enheten är avsedd att placeras på Wery stativ/underskåp/kylbänk men kan även placeras på annan bänk/kylbänk då enheten är utrustad med gummifötter. Tillbehör: Tekniska specifikationer Effekt: 10,4 kw Anslutning el: 400V 3N~ 50Hz Rek. säkring: 25 A Rek. anslutningskabel: 5x2,5 mm 2 Anslutning gas: Anslutning V/A: Dimension BxDxH: 700x600x295 mm Vikt bto/nto: 25/-- kg Art. Nr: Bilden visar PCE Copyright Maskinkonstruktioner i Göteborg AB

64 Installationsritning PCE67P E = Elanslutning G = Gasanslutning KV= Kallvattenanslutning VV= Varmvattenanslutning A = Avlopp Symbolförklaring för installationsritning OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Jordfelsbrytare får inte användas på fast installerad utrustning. Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB Copyright Maskinkonstruktioner i Göteborg AB

65 Glaskeramikspis PCVE64 Wery glaskeramikspis PCVE64 är utrustad med två kokzoner, en Ø18 cm 1,8 kw och en Ø22 cm 2,5 kw. Effekten regleras steglöst och individuellt för de två zonerna. Effektiv och energisnål Wery glaskeramikspis startar snabbt och är energisnål. Den släta hällen gör den lätt att hålla ren. Lämplig för gatukök. Lång livslängd Wery glaskeramikspis är tillverkad med Ceran -häll samt front och sidor i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så att de skyddas från vatten. CE-godkänd och levereras med utförlig svensk bruksanvisning. Placering & säkerhet... Enheten är avsedd att placeras på Wery stativ/underskåp/kylbänk men kan även placeras på annan bänk/kylbänk då enheten är utrustad med gummifötter. Glaskeramikspisar bör aldrig placeras under överhylla där stekpannor, kastruller eller övriga tunga föremål förvaras. Tillbehör: Tekniska specifikationer Effekt: 4,3 kw Anslutning el: 400V 2N~ 50Hz Rek. säkring: 13 A Rek. anslutningskabel: 4x1,5 mm 2 Anslutning gas: Anslutning V/A: Dimension BxDxH: 400x600x295 mm Vikt bto/nto: 14/-- kg Art. Nr: Copyright Maskinkonstruktioner i Göteborg AB

66 Installationsritning PCVE64 Symbolförklaring för installationsritning E = Elanslutning G = Gasanslutning KV= Kallvattenanslutning VV= Varmvattenanslutning A = Avlopp OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Jordfelsbrytare får inte användas på fast installerad utrustning. Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB Copyright Maskinkonstruktioner i Göteborg AB

67 Glaskeramikspis PCVE64P Wery glaskeramikspis PCVE64P är utrustad med två kokzoner om Ø22 cm 2,5 kw. Effekten regleras steglöst och individuellt för de två zonerna. Effektiv och energisnål Wery glaskeramikspis startar snabbt och är energisnål. Den släta hällen gör den lätt att hålla ren. Lämplig för gatukök eller små restauranger. Lång livslängd Wery glaskeramikspis är tillverkad med Ceran -häll samt front och sidor i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så att de skyddas från vatten. CE-godkänd och levereras med utförlig svensk bruksanvisning. Placering & säkerhet... Enheten är avsedd att placeras på Wery stativ/underskåp/kylbänk men kan även placeras på annan bänk/kylbänk då enheten är utrustad med gummifötter. Glaskeramikspisar bör aldrig placeras under överhylla där stekpannor, kastruller eller övriga tunga föremål förvaras. Tillbehör: Tekniska specifikationer Effekt: 5 kw Anslutning el: 400V 2N~ 50Hz Rek. säkring: 13 A Rek. anslutningskabel: 4x1,5 mm 2 Anslutning gas: Anslutning V/A: Dimension BxDxH: 400x600x295 mm Vikt bto/nto: 14/-- kg Art. Nr: Bilden visar PCVE Copyright Maskinkonstruktioner i Göteborg AB

68 Installationsritning PCVE64P Symbolförklaring för installationsritning E = Elanslutning G = Gasanslutning KV= Kallvattenanslutning VV= Varmvattenanslutning A = Avlopp OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Jordfelsbrytare får inte användas på fast installerad utrustning. Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB Copyright Maskinkonstruktioner i Göteborg AB

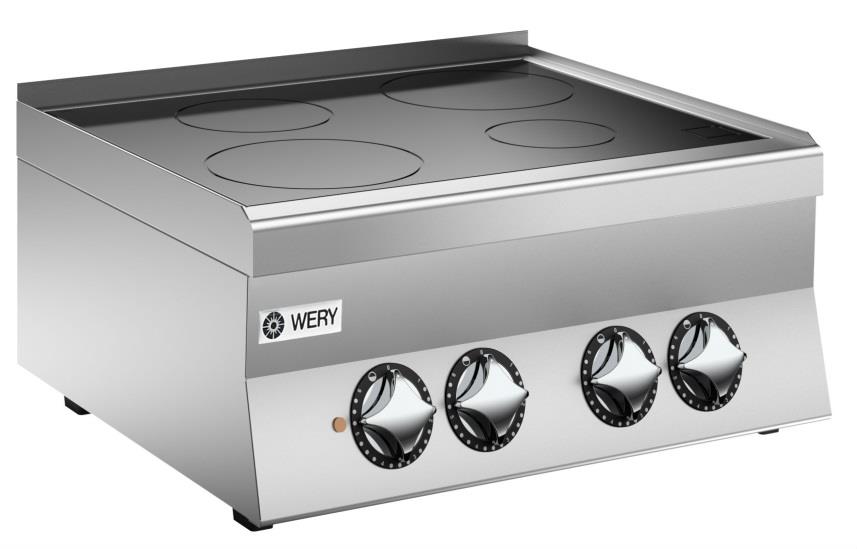

69 Glaskeramikspis PCVE67 Wery glaskeramikspis PCVE67 är utrustad med fyra kokplattor, en Ø14,5 cm 1,2 kw, en Ø18 cm 1,8 kw och två Ø22 cm 2,5 kw. Effekten regleras steglöst och individuellt för de fyra plattorna. Effektiv och energisnål Wery glaskeramikspis startar snabbt och är energisnål. Den släta hällen gör den lätt att hålla ren. Lämplig för gatukök. Lång livslängd Wery glaskeramikspis är tillverkad med Ceran -häll samt front och sidor i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så att de skyddas från vatten. CE-godkänd och levereras med utförlig svensk bruksanvisning. Placering & säkerhet... Enheten är avsedd att placeras på Wery stativ/underskåp/kylbänk men kan även placeras på annan bänk/kylbänk då enheten är utrustad med gummifötter. Glaskeramikspisar bör aldrig placeras under överhylla där stekpannor, kastruller eller övriga tunga föremål förvaras. Tillbehör: Tekniska specifikationer Effekt: 8 kw Anslutning el: 400V 3N~ 50Hz Rek. säkring: 13 A Rek. anslutningskabel: 5x1,5 mm 2 Anslutning gas: Anslutning VA: Dimension BxDxH: 700x600x295 mm Vikt bto/nto: 25/-- kg Art. Nr: Copyright Maskinkonstruktioner i Göteborg AB

70 Installationsritning PCVE67 E = Elanslutning G = Gasanslutning KV= Kallvattenanslutning VV= Varmvattenanslutning A = Avlopp Symbolförklaring för installationsritning OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Jordfelsbrytare får inte användas på fast installerad utrustning. Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB Copyright Maskinkonstruktioner i Göteborg AB

71 Glaskeramikspis PCVE67P Wery glaskeramikspis PCVE67P är utrustad med fyra kokzoner Ø22 cm 2,5 kw. Effekten regleras steglöst och individuellt för de fyra plattorna. Effektiv och energisnål Wery glaskeramikspis startar snabbt och är energisnål. Den släta hällen gör den lätt att hålla ren. Lämplig för gatukök och mindre restauranger. Lång livslängd Wery glaskeramikspis är tillverkad med Ceran -häll samt front och sidor i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så att de skyddas från vatten. CE-godkänd och levereras med utförlig svensk bruksanvisning. Placering & säkerhet... Enheten är avsedd att placeras på Wery stativ/underskåp/kylbänk men kan även placeras på annan bänk/kylbänk då enheten är utrustad med gummifötter. Glaskeramikspisar bör aldrig placeras under överhylla där stekpannor, kastruller eller övriga tunga föremål förvaras. Tillbehör: Tekniska specifikationer Effekt: 10 kw Anslutning el: 400V 3N~ 50Hz Rek. säkring: 25 A Rek. anslutningskabel: 5x2,5 mm 2 Anslutning gas: Anslutning VA: Dimension BxDxH: 700x600x295 mm Vikt bto/nto: 20/-- kg Art. Nr: Bilden visar PCVE Copyright Maskinkonstruktioner i Göteborg AB

72 Installationsritning PCVE67P E = Elanslutning G = Gasanslutning KV= Kallvattenanslutning VV= Varmvattenanslutning A = Avlopp Symbolförklaring för installationsritning OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Jordfelsbrytare får inte användas på fast installerad utrustning. Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB Copyright Maskinkonstruktioner i Göteborg AB

73 Induktionsspis PIE64 Wery induktionsspis PIE64 har en rund 22 cm kokzon på 5 kw. Den 6 mm tjocka glaskeramikhällen är rep- och stöttålig. Effekten regleras i tio steg. Effektiv & energisnål Wery induktionsspis PIE64 är mycket snabb med stor kapacitet, med verkningsgrad över 90%. Enheten har kastrullavkänning som aktiverar uppvärmningen, är energibesparande och kräver avsevärt mindre ventilation. Lämplig för gatukök och mindre restauranger. Lång livslängd Wery induktionsspis är tillverkad med glaskeramikhäll samt front och sidor i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så att de skyddas från vatten. Kokkärl skall vara avsedda för induktion och bästa effekt uppnås om ett Ø22 cm kokkärl centreras på zonen. CE-godkänd, och levereras med utförlig svensk bruksanvisning. Placering & säkerhet Enheten är avsedd att placeras på Wery stativ/underskåp/kylbänk men kan även placeras på annan bänk/kylbänk då enheten är utrustad med gummifötter. Induktionsspisar bör aldrig placeras under överhylla där stekpannor, kastruller eller övriga tunga föremål förvaras. Kylventilation av induktionselektroniken sker bakifrån och får ej blockeras. Induktionsspisen bör inspekteras av behörig tekniker 1-2 gånger per år. Tillbehör: hopkopplingslist CG-N Tekniska specifikationer Effekt: 5 kw Anslutning el: 400V ~3N 50Hz AC Rek. säkring: 10A Rek. anslutningskabel: 4x1,5 mm 2 Anslutning gas: Anslutning V/A: Dimension BxDxH: 400x650x295 mm Vikt bto/nto: 20/-- kg Art. Nr:

74 Installationsritning PIE64 Symbolförklaring för installationsritning E = Elanslutning G = Gasanslutning KV= Kallvattenanslutning VV= Varmvattenanslutning A = Avlopp OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Jordfelsbrytare får inte användas på fast installerad utrustning. Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB

75 Induktionsspis PIE67 Wery induktionsspis PIE67 har två tydligt utmärkta, runda 22 cm kokzoner på 5 kw vardera. Den 6 mm tjocka glaskeramikhällen är rep- och stöttålig. Effekten regleras individuellt i tio steg. Effektiv & energisnål Wery induktionsspis PIE67 är mycket snabb med stor kapacitet, med verkningsgrad över 90%. Enheten har kastrullavkänning som aktiverar uppvärmningen, är energibesparande och kräver avsevärt mindre ventilation. Lämplig för gatukök och mindre restauranger. Lång livslängd Wery induktionsspis är tillverkad med glaskeramikhäll samt front och sidor i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så att de skyddas från vatten. Kokkärl skall vara avsedda för induktion och bästa effekt uppnås om ett Ø22 cm kokkärl centreras på zonen. CE-godkänd och levereras med utförlig svensk bruksanvisning Placering & säkerhet Enheten är avsedd att placeras på Wery stativ/underskåp/kylbänk men kan även placeras på annan bänk/kylbänk då enheten är utrustad med gummifötter. Induktionsspisar bör aldrig placeras under överhylla där stekpannor, kastruller eller övriga tunga föremål förvaras. Kylventilation av induktionselektroniken sker bakifrån och får ej blockeras. Induktionsspisen bör inspekteras av behörig tekniker 1-2 gånger per år. Tillbehör: hopkopplingslist CG-N Tekniska specifikationer Effekt: 10 kw Anslutning el: 400V ~3N 50Hz AC Rek. säkring: 16A Rek. anslutningskabel: 4x1,5 mm 2 Anslutning gas: Anslutning VA: Dimension BxDxH: 700x650x295 mm Vikt bto/nto: 25/-- kg Art. Nr:

76 Installationsritning PIE67 Symbolförklaring för installationsritning E = Elanslutning G = Gasanslutning KV= Kallvattenanslutning VV= Varmvattenanslutning A = Avlopp OBSERVERA! Rätt till tekniska ändringar förbehålles Alla anslutningar skall förses med avstängningsanordning nära enheten Jordfelsbrytare får inte användas på fast installerad utrustning. Kabel av kvalitet RQQ / H05Z1Z1-F rekommenderas Installation skall utföras av behörig yrkesman Läs manualen före installation och driftstart Denna information gäller endast utrustning marknadsförd av Maskinkonstruktioner AB

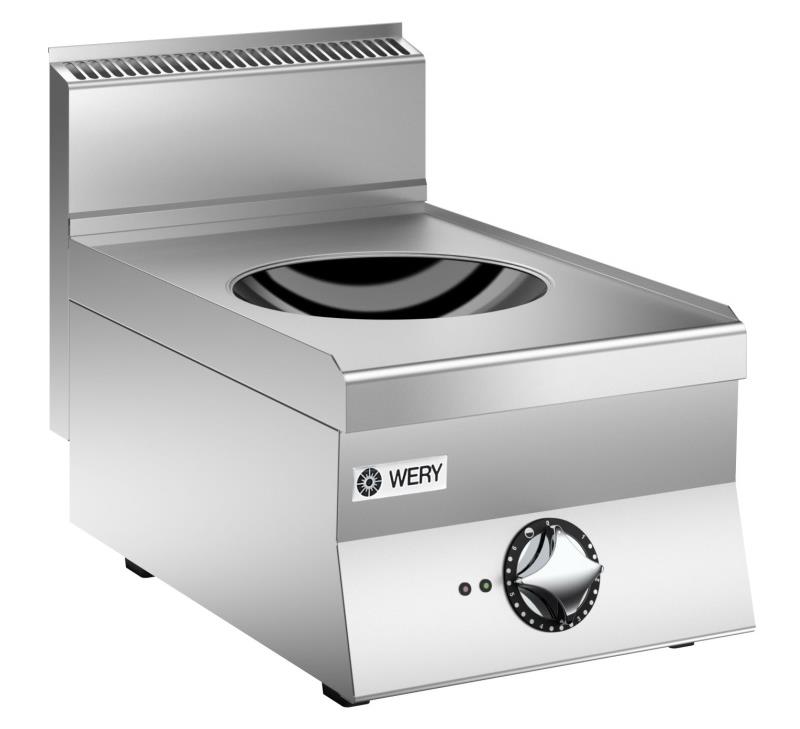

77 Induktionsspis wok PIWE64 Wery induktionsspis wok PIWE64 har en rund 30 cm wokzon på 5 kw. Den 6 mm tjocka glaskeramikhällen är rep- och stöttålig. Effekten regleras i tio steg. Effektiv & energisnål Wery induktionsspis wok PIWE64 är mycket snabb med stor kapacitet, med verkningsgrad över 90%. Enheten har kastrullavkänning som aktiverar uppvärmningen, är energibesparande och kräver avsevärt mindre ventilation. Lämplig för gatukök och mindre restauranger. Lång livslängd Wery induktionsspis är tillverkad med glaskeramikhäll samt front och sidor i rostfritt stål, vilket borgar för lång livslängd. Alla reglagen är utförda så att de skyddas från vatten. Kokkärl skall vara avsedda för induktion. CE-godkänd och levereras med utförlig svensk bruksanvisning Placering & säkerhet Enheten är avsedd att placeras på Wery stativ/underskåp/kylbänk men kan även placeras på annan bänk/kylbänk då enheten är utrustad med gummifötter. Induktionsspisar bör aldrig placeras under överhylla där stekpannor, kastruller eller övriga tunga föremål förvaras. Kylventilation av induktionselektroniken sker underifrån och får ej blockeras. Induktionsspisen bör inspekteras av behörig tekniker 1-2 gånger per år. Tillbehör: hopkopplingslist CG-N, wokpanna induktion Ø36 cm rostfri. Tekniska specifikationer Effekt: 5 kw Anslutning el: 400V ~3N 50Hz AC Rek. säkring: 10A Rek. anslutningskabel: 4x1,5 mm 2 Anslutning gas: Anslutning VA: Dimension BxDxH: 400x650x295 mm Vikt bto/nto: 20/-- kg Art. Nr:
