BRUKSANVISNING FS-6525MFP/FS-6530MFP

Transkript

1 BRUKSANVISNING FS-655MFP/FS-6530MFP

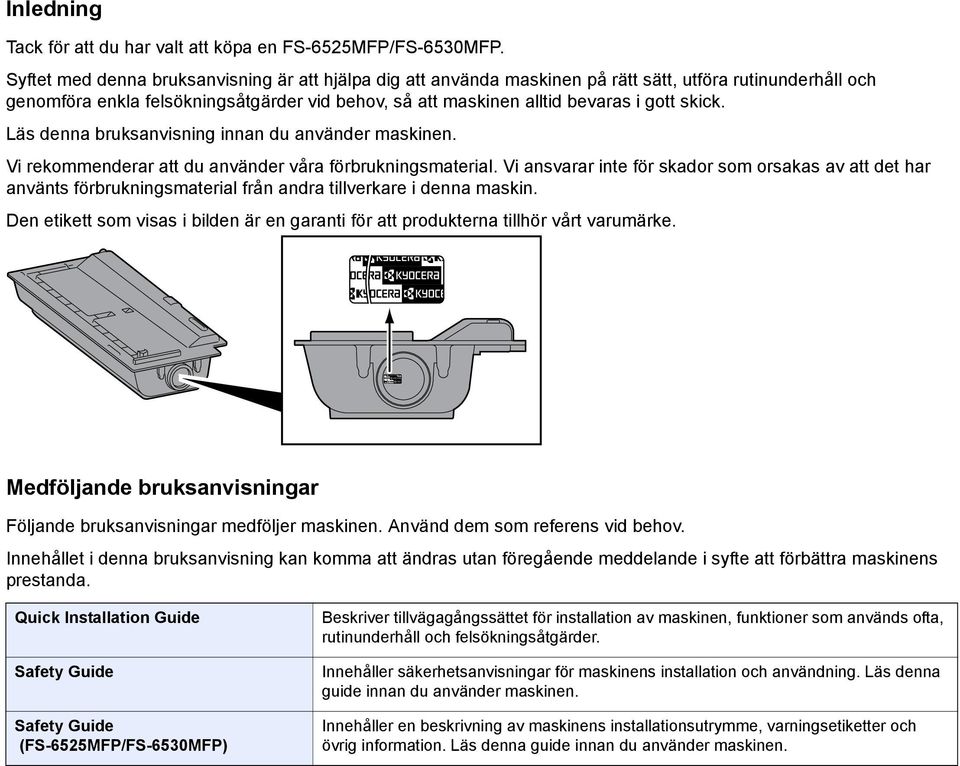

2 Inledning Tack för att du har valt att köpa en FS-655MFP/FS-6530MFP. Syftet med denna bruksanvisning är att hjälpa dig att använda maskinen på rätt sätt, utföra rutinunderhåll och genomföra enkla felsökningsåtgärder vid behov, så att maskinen alltid bevaras i gott skick. Läs denna bruksanvisning innan du använder maskinen. Vi rekommenderar att du använder våra förbrukningsmaterial. Vi ansvarar inte för skador som orsakas av att det har använts förbrukningsmaterial från andra tillverkare i denna maskin. Den etikett som visas i bilden är en garanti för att produkterna tillhör vårt varumärke. Medföljande bruksanvisningar Följande bruksanvisningar medföljer maskinen. Använd dem som referens vid behov. Innehållet i denna bruksanvisning kan komma att ändras utan föregående meddelande i syfte att förbättra maskinens prestanda. Quick Installation Guide Safety Guide Safety Guide (FS-655MFP/FS-6530MFP) Beskriver tillvägagångssättet för installation av maskinen, funktioner som används ofta, rutinunderhåll och felsökningsåtgärder. Innehåller säkerhetsanvisningar för maskinens installation och användning. Läs denna guide innan du använder maskinen. Innehåller en beskrivning av maskinens installationsutrymme, varningsetiketter och övrig information. Läs denna guide innan du använder maskinen.

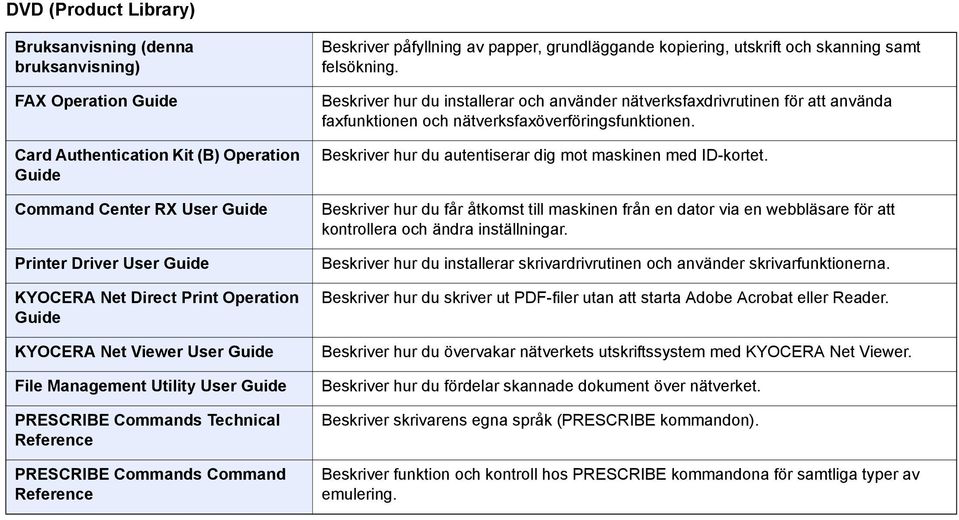

3 DVD (Product Library) Bruksanvisning (denna bruksanvisning) FAX Operation Guide Card Authentication Kit (B) Operation Guide Command Center RX User Guide Printer Driver User Guide KYOCERA Net Direct Print Operation Guide KYOCERA Net Viewer User Guide File Management Utility User Guide PRESCRIBE Commands Technical Reference PRESCRIBE Commands Command Reference Beskriver påfyllning av papper, grundläggande kopiering, utskrift och skanning samt felsökning. Beskriver hur du installerar och använder nätverksfaxdrivrutinen för att använda faxfunktionen och nätverksfaxöverföringsfunktionen. Beskriver hur du autentiserar dig mot maskinen med ID-kortet. Beskriver hur du får åtkomst till maskinen från en dator via en webbläsare för att kontrollera och ändra inställningar. Beskriver hur du installerar skrivardrivrutinen och använder skrivarfunktionerna. Beskriver hur du skriver ut PDF-filer utan att starta Adobe Acrobat eller Reader. Beskriver hur du övervakar nätverkets utskriftssystem med KYOCERA Net Viewer. Beskriver hur du fördelar skannade dokument över nätverket. Beskriver skrivarens egna språk (PRESCRIBE kommandon). Beskriver funktion och kontroll hos PRESCRIBE kommandona för samtliga typer av emulering.

4

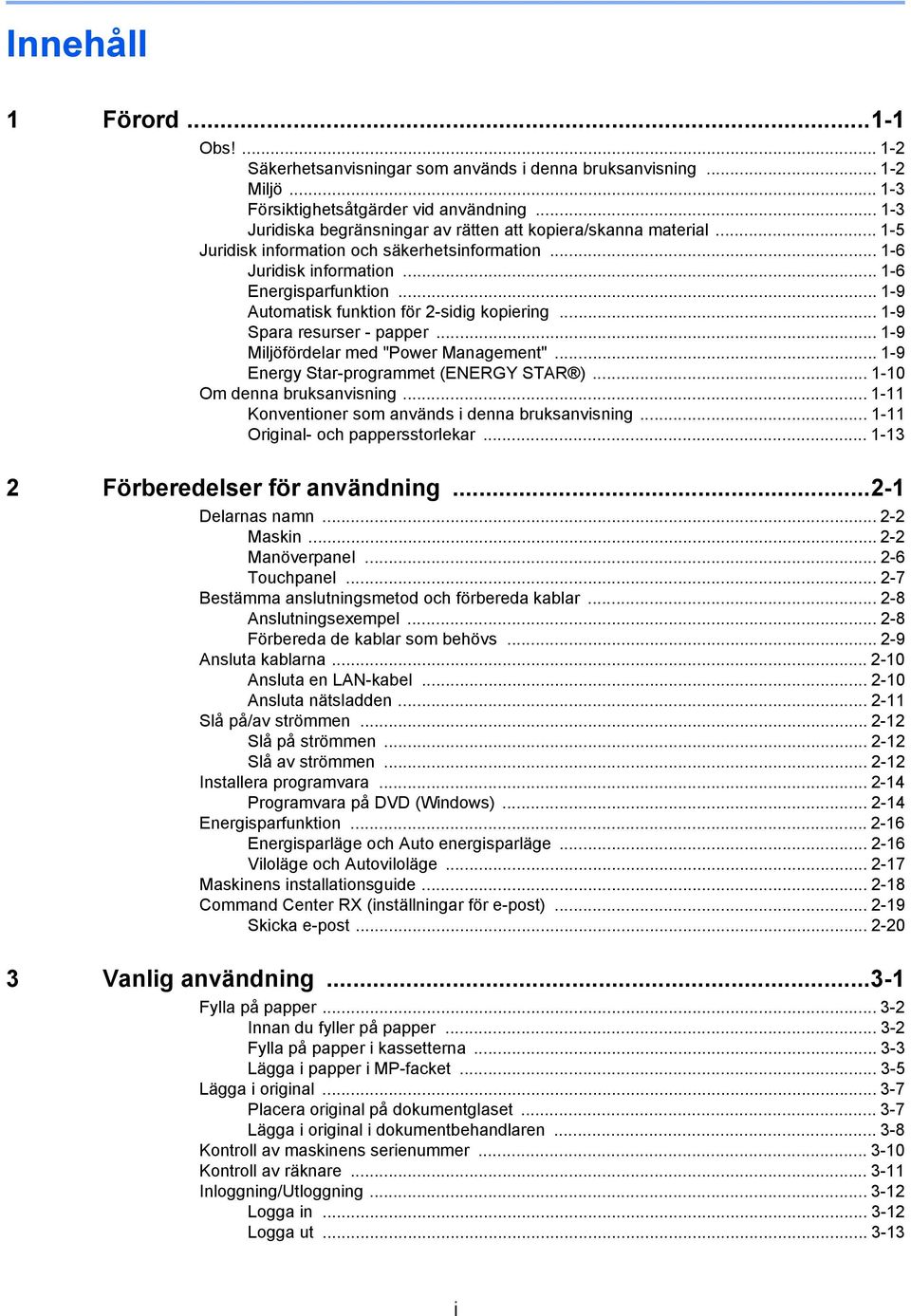

5 Innehåll Förord...- Obs!... - Säkerhetsanvisningar som används i denna bruksanvisning... - Miljö Försiktighetsåtgärder vid användning Juridiska begränsningar av rätten att kopiera/skanna material Juridisk information och säkerhetsinformation Juridisk information Energisparfunktion Automatisk funktion för -sidig kopiering Spara resurser - papper Miljöfördelar med "Power Management" Energy Star-programmet (ENERGY STAR ) Om denna bruksanvisning... - Konventioner som används i denna bruksanvisning... - Original- och pappersstorlekar Förberedelser för användning...- Delarnas namn... - Maskin... - Manöverpanel Touchpanel Bestämma anslutningsmetod och förbereda kablar Anslutningsexempel Förbereda de kablar som behövs Ansluta kablarna Ansluta en LAN-kabel Ansluta nätsladden... - Slå på/av strömmen... - Slå på strömmen... - Slå av strömmen... - Installera programvara Programvara på DVD (Windows) Energisparfunktion...-6 Energisparläge och Auto energisparläge Viloläge och Autoviloläge Maskinens installationsguide Command Center RX (inställningar för e-post) Skicka e-post Vanlig användning...3- Fylla på papper Innan du fyller på papper Fylla på papper i kassetterna Lägga i papper i MP-facket Lägga i original Placera original på dokumentglaset Lägga i original i dokumentbehandlaren Kontroll av maskinens serienummer Kontroll av räknare Inloggning/Utloggning Logga in Logga ut i

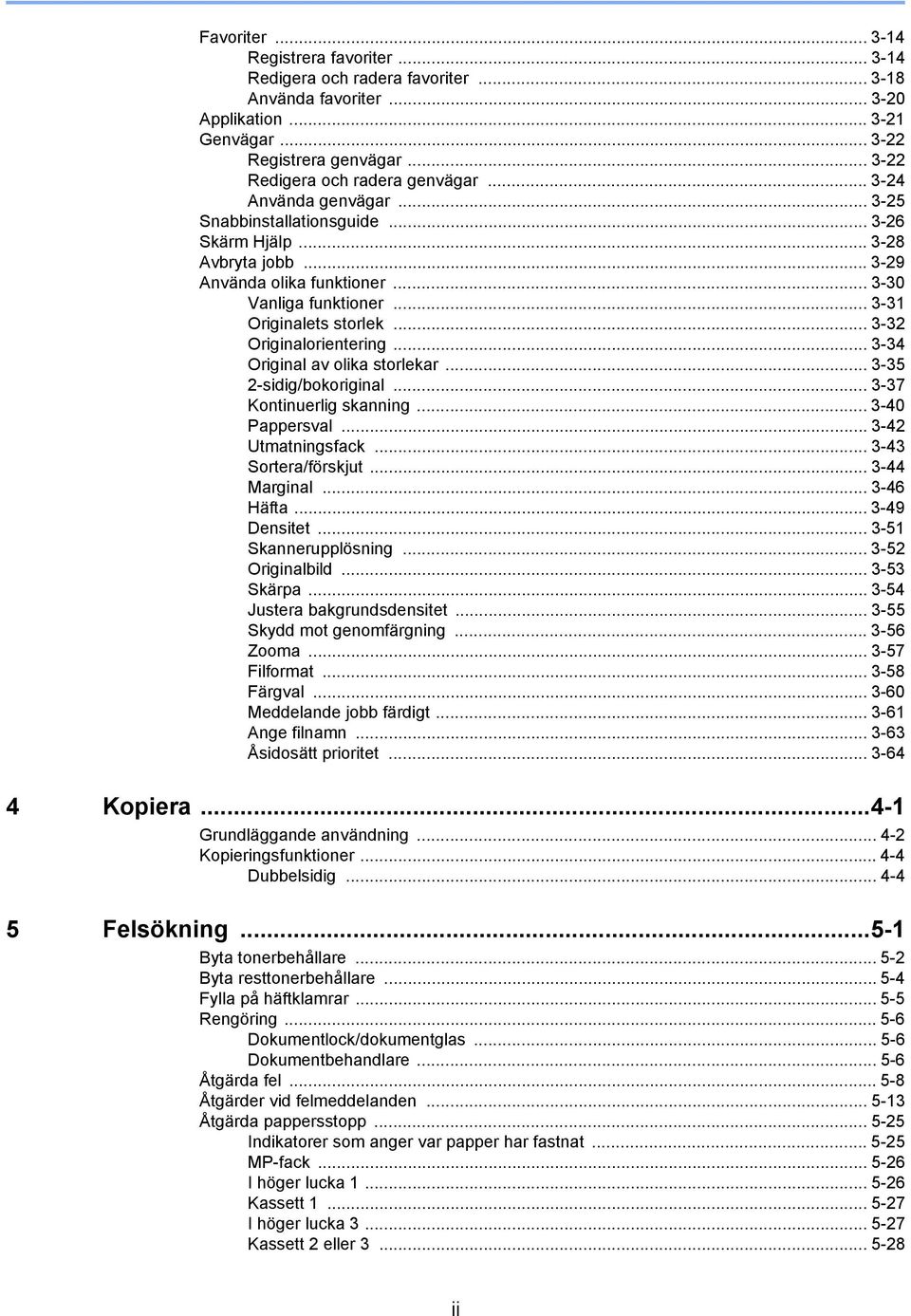

6 Favoriter Registrera favoriter Redigera och radera favoriter Använda favoriter Applikation Genvägar Registrera genvägar Redigera och radera genvägar Använda genvägar Snabbinstallationsguide Skärm Hjälp Avbryta jobb Använda olika funktioner Vanliga funktioner Originalets storlek Originalorientering Original av olika storlekar sidig/bokoriginal Kontinuerlig skanning Pappersval Utmatningsfack Sortera/förskjut Marginal Häfta Densitet Skannerupplösning Originalbild Skärpa Justera bakgrundsdensitet Skydd mot genomfärgning Zooma Filformat Färgval Meddelande jobb färdigt Ange filnamn Åsidosätt prioritet Kopiera...4- Grundläggande användning Kopieringsfunktioner Dubbelsidig Felsökning...5- Byta tonerbehållare Byta resttonerbehållare Fylla på häftklamrar Rengöring Dokumentlock/dokumentglas Dokumentbehandlare Åtgärda fel Åtgärder vid felmeddelanden Åtgärda pappersstopp Indikatorer som anger var papper har fastnat MP-fack I höger lucka Kassett I höger lucka Kassett eller ii

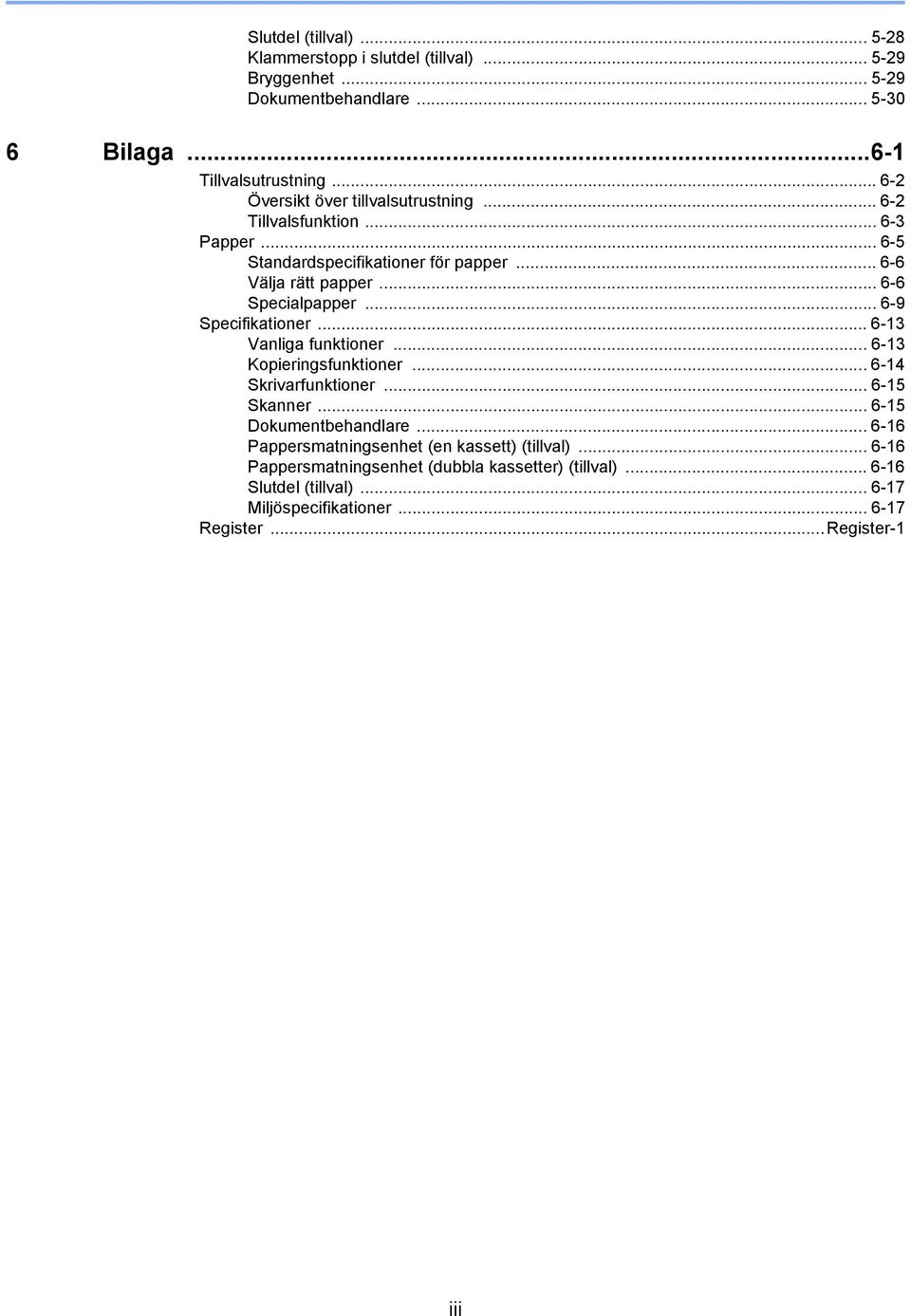

7 Slutdel (tillval) Klammerstopp i slutdel (tillval) Bryggenhet Dokumentbehandlare Bilaga...6- Tillvalsutrustning Översikt över tillvalsutrustning Tillvalsfunktion Papper Standardspecifikationer för papper Välja rätt papper Specialpapper Specifikationer Vanliga funktioner Kopieringsfunktioner Skrivarfunktioner Skanner Dokumentbehandlare Pappersmatningsenhet (en kassett) (tillval) Pappersmatningsenhet (dubbla kassetter) (tillval) Slutdel (tillval) Miljöspecifikationer Register...Register- iii

8 iv

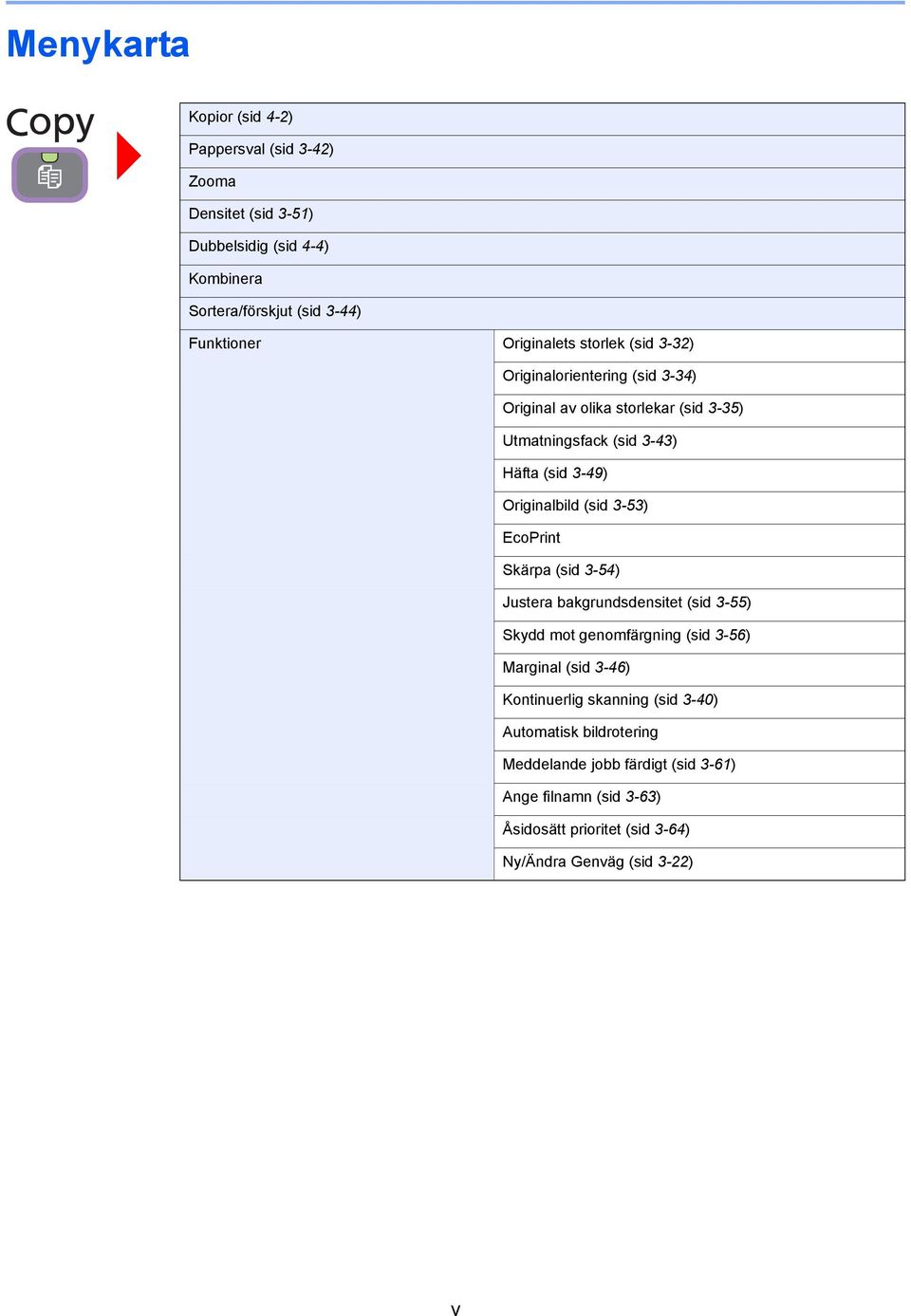

9 Menykarta Kopior (sid 4-) Pappersval (sid 3-4) Zooma Densitet (sid 3-5) Dubbelsidig (sid 4-4) Kombinera Sortera/förskjut (sid 3-44) Funktioner Originalets storlek (sid 3-3) Originalorientering (sid 3-34) Original av olika storlekar (sid 3-35) Utmatningsfack (sid 3-43) Häfta (sid 3-49) Originalbild (sid 3-53) EcoPrint Skärpa (sid 3-54) Justera bakgrundsdensitet (sid 3-55) Skydd mot genomfärgning (sid 3-56) Marginal (sid 3-46) Kontinuerlig skanning (sid 3-40) Automatisk bildrotering Meddelande jobb färdigt (sid 3-6) Ange filnamn (sid 3-63) Åsidosätt prioritet (sid 3-64) Ny/Ändra Genväg (sid 3-) v

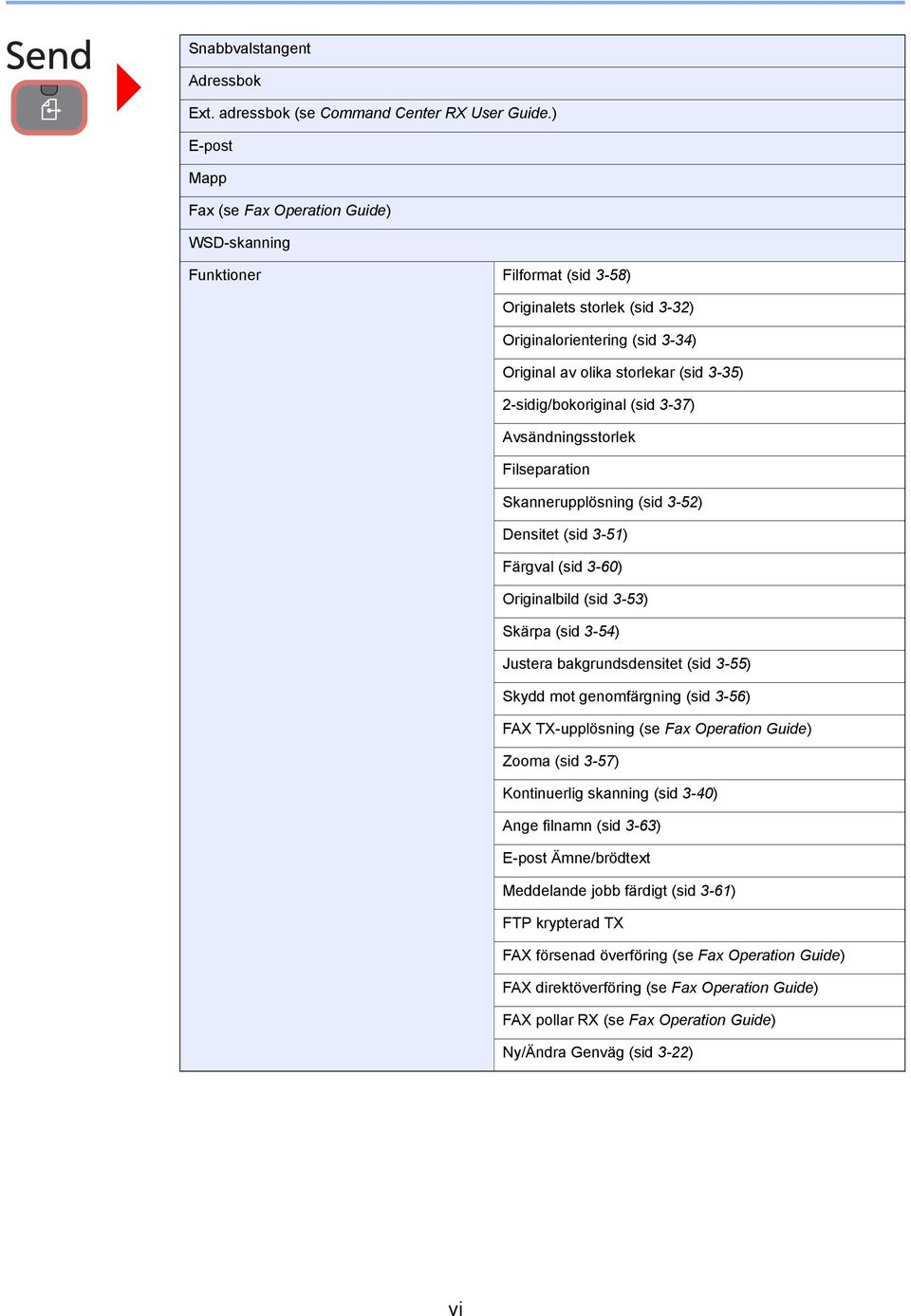

10 Snabbvalstangent Adressbok Ext. adressbok (se Command Center RX User Guide.) E-post Mapp Fax (se Fax Operation Guide) WSD-skanning Funktioner Filformat (sid 3-58) Originalets storlek (sid 3-3) Originalorientering (sid 3-34) Original av olika storlekar (sid 3-35) -sidig/bokoriginal (sid 3-37) Avsändningsstorlek Filseparation Skannerupplösning (sid 3-5) Densitet (sid 3-5) Färgval (sid 3-60) Originalbild (sid 3-53) Skärpa (sid 3-54) Justera bakgrundsdensitet (sid 3-55) Skydd mot genomfärgning (sid 3-56) FAX TX-upplösning (se Fax Operation Guide) Zooma (sid 3-57) Kontinuerlig skanning (sid 3-40) Ange filnamn (sid 3-63) E-post Ämne/brödtext Meddelande jobb färdigt (sid 3-6) FTP krypterad TX FAX försenad överföring (se Fax Operation Guide) FAX direktöverföring (se Fax Operation Guide) FAX pollar RX (se Fax Operation Guide) Ny/Ändra Genväg (sid 3-) vi

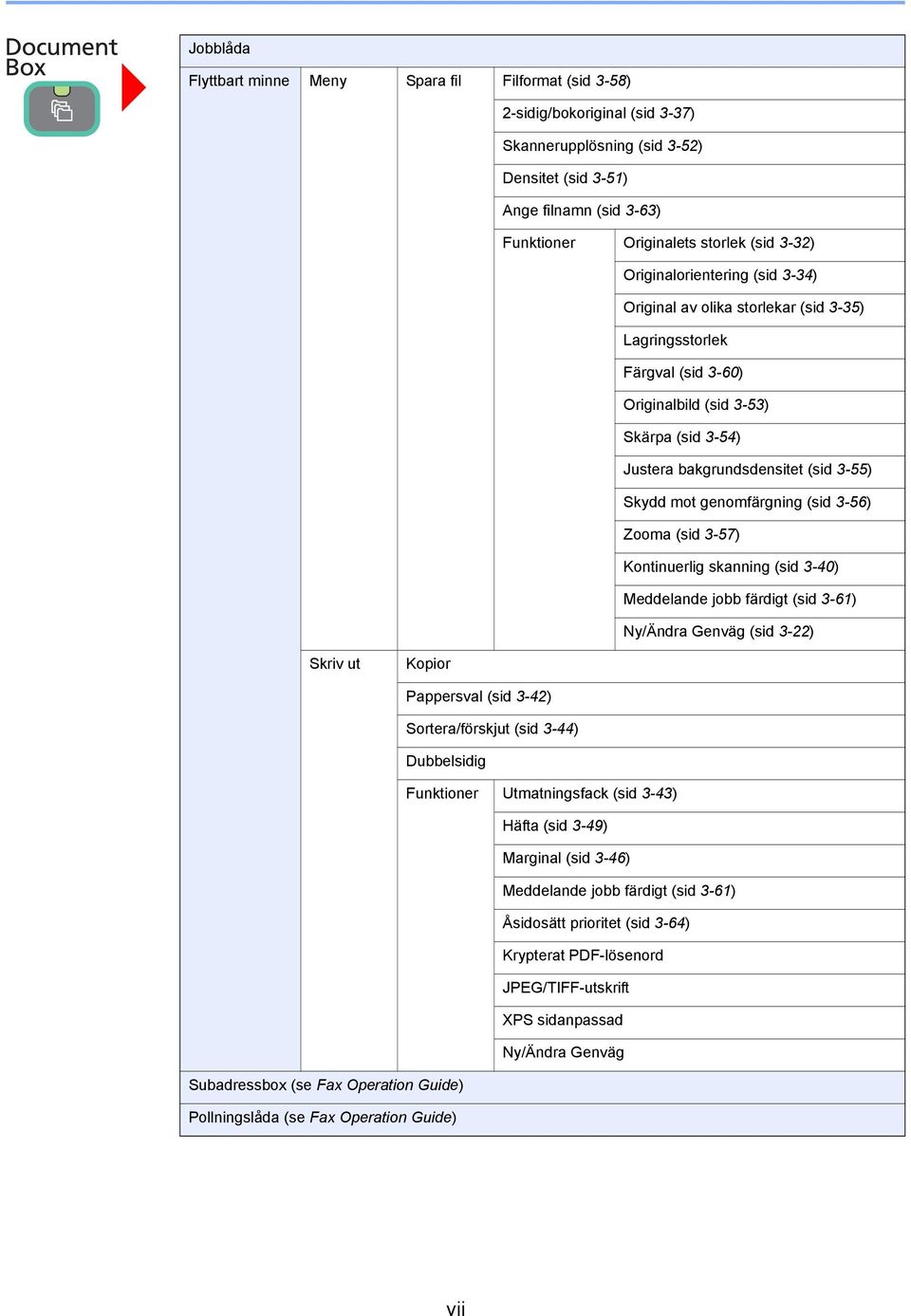

11 Jobblåda Flyttbart minne Meny Spara fil Filformat (sid 3-58) -sidig/bokoriginal (sid 3-37) Skannerupplösning (sid 3-5) Densitet (sid 3-5) Ange filnamn (sid 3-63) Funktioner Originalets storlek (sid 3-3) Originalorientering (sid 3-34) Original av olika storlekar (sid 3-35) Lagringsstorlek Färgval (sid 3-60) Originalbild (sid 3-53) Skärpa (sid 3-54) Justera bakgrundsdensitet (sid 3-55) Skydd mot genomfärgning (sid 3-56) Zooma (sid 3-57) Kontinuerlig skanning (sid 3-40) Meddelande jobb färdigt (sid 3-6) Ny/Ändra Genväg (sid 3-) Skriv ut Kopior Pappersval (sid 3-4) Sortera/förskjut (sid 3-44) Dubbelsidig Funktioner Utmatningsfack (sid 3-43) Häfta (sid 3-49) Marginal (sid 3-46) Meddelande jobb färdigt (sid 3-6) Åsidosätt prioritet (sid 3-64) Krypterat PDF-lösenord JPEG/TIFF-utskrift XPS sidanpassad Ny/Ändra Genväg Subadressbox (se Fax Operation Guide) Pollningslåda (se Fax Operation Guide) vii

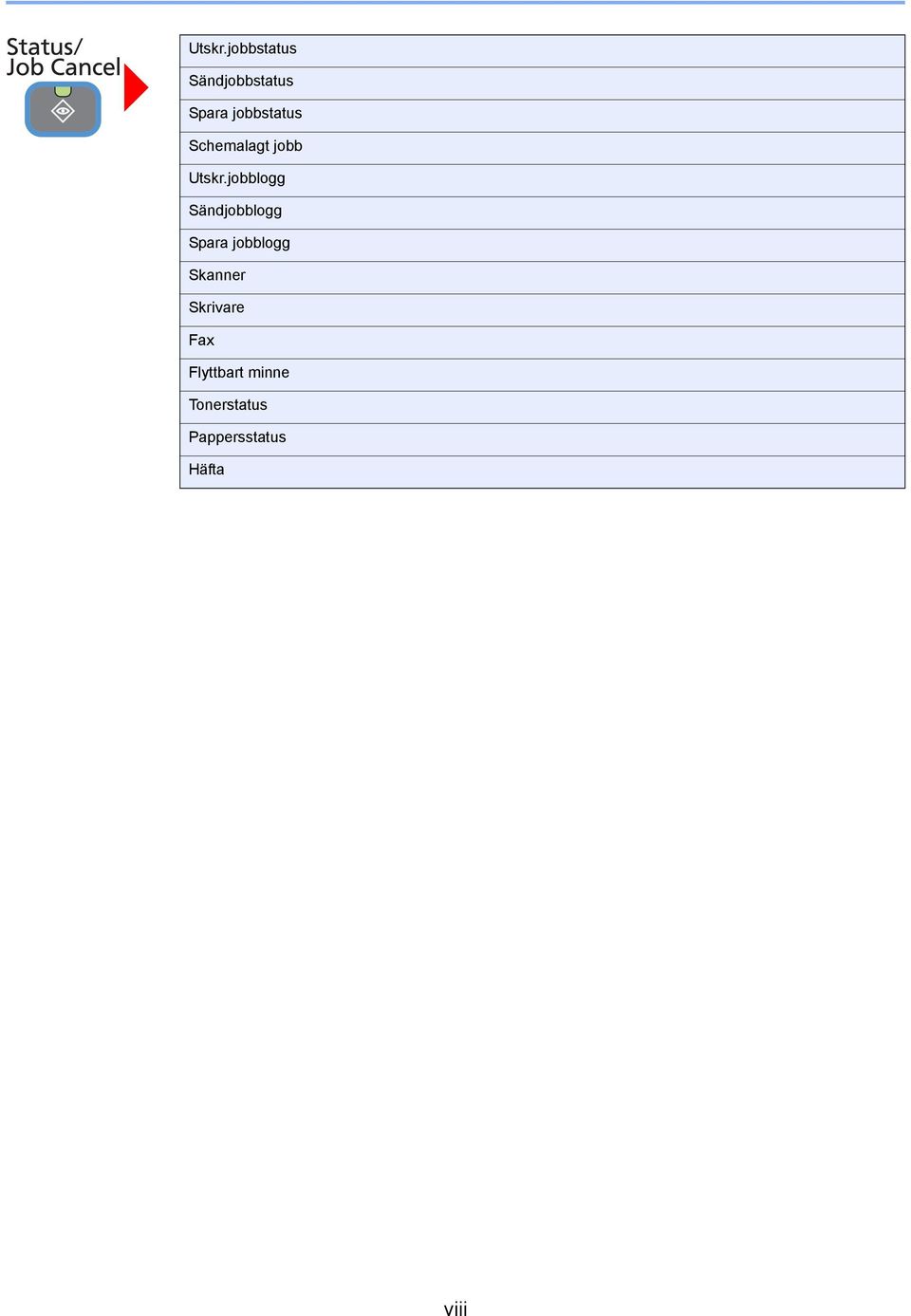

12 Utskr.jobbstatus Sändjobbstatus Spara jobbstatus Schemalagt jobb Utskr.jobblogg Sändjobblogg Spara jobblogg Skanner Skrivare Fax Flyttbart minne Tonerstatus Pappersstatus Häfta viii

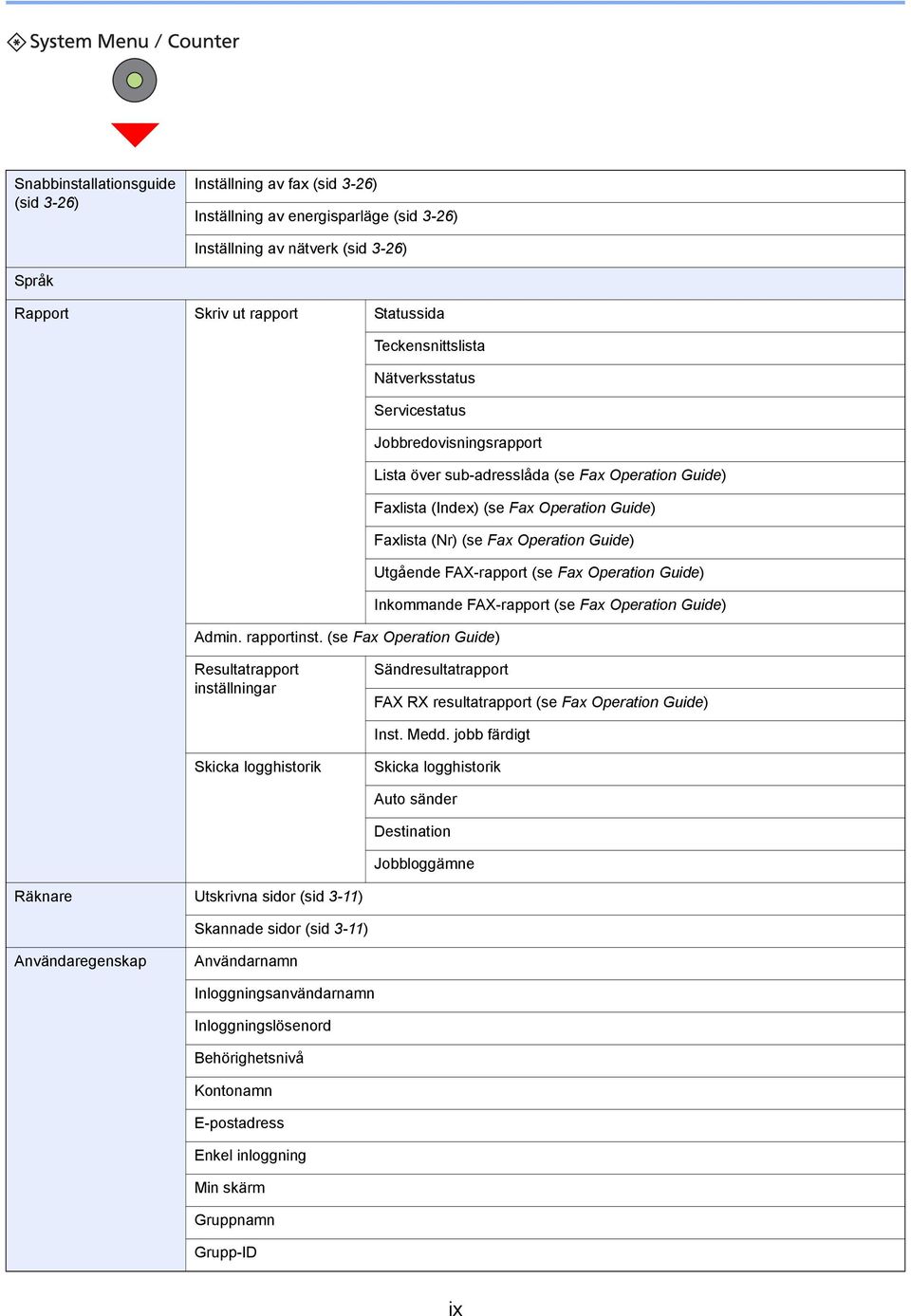

13 Snabbinstallationsguide (sid 3-6) Inställning av fax (sid 3-6) Inställning av energisparläge (sid 3-6) Inställning av nätverk (sid 3-6) Språk Rapport Skriv ut rapport Statussida Teckensnittslista Nätverksstatus Servicestatus Jobbredovisningsrapport Lista över sub-adresslåda (se Fax Operation Guide) Faxlista (Index) (se Fax Operation Guide) Faxlista (Nr) (se Fax Operation Guide) Utgående FAX-rapport (se Fax Operation Guide) Inkommande FAX-rapport (se Fax Operation Guide) Admin. rapportinst. (se Fax Operation Guide) Resultatrapport inställningar Sändresultatrapport FAX RX resultatrapport (se Fax Operation Guide) Inst. Medd. jobb färdigt Skicka logghistorik Skicka logghistorik Auto sänder Destination Jobbloggämne Räknare Utskrivna sidor (sid 3-) Skannade sidor (sid 3-) Användaregenskap Användarnamn Inloggningsanvändarnamn Inloggningslösenord Behörighetsnivå Kontonamn E-postadress Enkel inloggning Min skärm Gruppnamn Grupp-ID ix

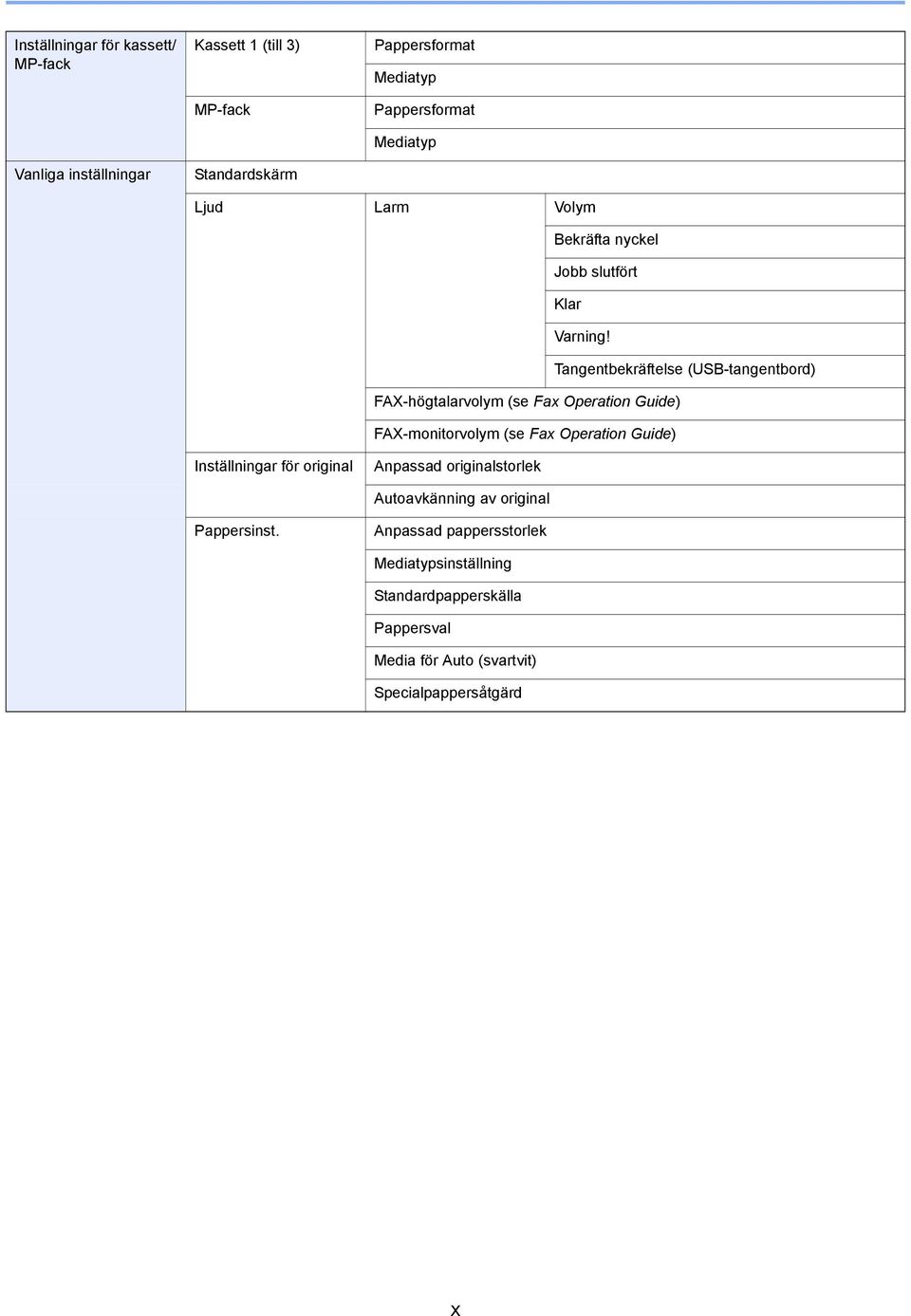

14 Inställningar för kassett/ MP-fack Vanliga inställningar Kassett (till 3) MP-fack Standardskärm Pappersformat Mediatyp Pappersformat Mediatyp Ljud Larm Volym Bekräfta nyckel Jobb slutfört Klar Varning! Tangentbekräftelse (USB-tangentbord) FAX-högtalarvolym (se Fax Operation Guide) FAX-monitorvolym (se Fax Operation Guide) Inställningar för original Anpassad originalstorlek Autoavkänning av original Pappersinst. Anpassad pappersstorlek Mediatypsinställning Standardpapperskälla Pappersval Media för Auto (svartvit) Specialpappersåtgärd x

15 Funktionsstander Filformat Originalorientering Sortera/förskjut Filseparation Skannerupplösning Färgval Originalbild Justera bakgrundsdensitet EcoPrint Skydd mot genomfärgning FAX TX-upplösning (se Fax Operation Guide) Zooma Marginal Kontinuerlig skanning Automatisk bildrotering Ange filnamn E-post Ämne/brödtext FTP krypterad TX JPEG/TIFF-utskrift XPS sidanpassad Detaljinst. Bildkvalitet PDF/A Utmatningsfack Kopiera/Dokumentlåda Skrivare FAX (se Fax Operation Guide) Förinst. gräns Felhantering Fel dubbelsid. utskr. Fel slutdelen Fel inga häftklamrar Fel häftbegränsning Fel på pappersmatchning Fel papper ilagt Mätning Tangentbordslayout Typ av USB-tangentbord Förskjut ensidiga dokument xi

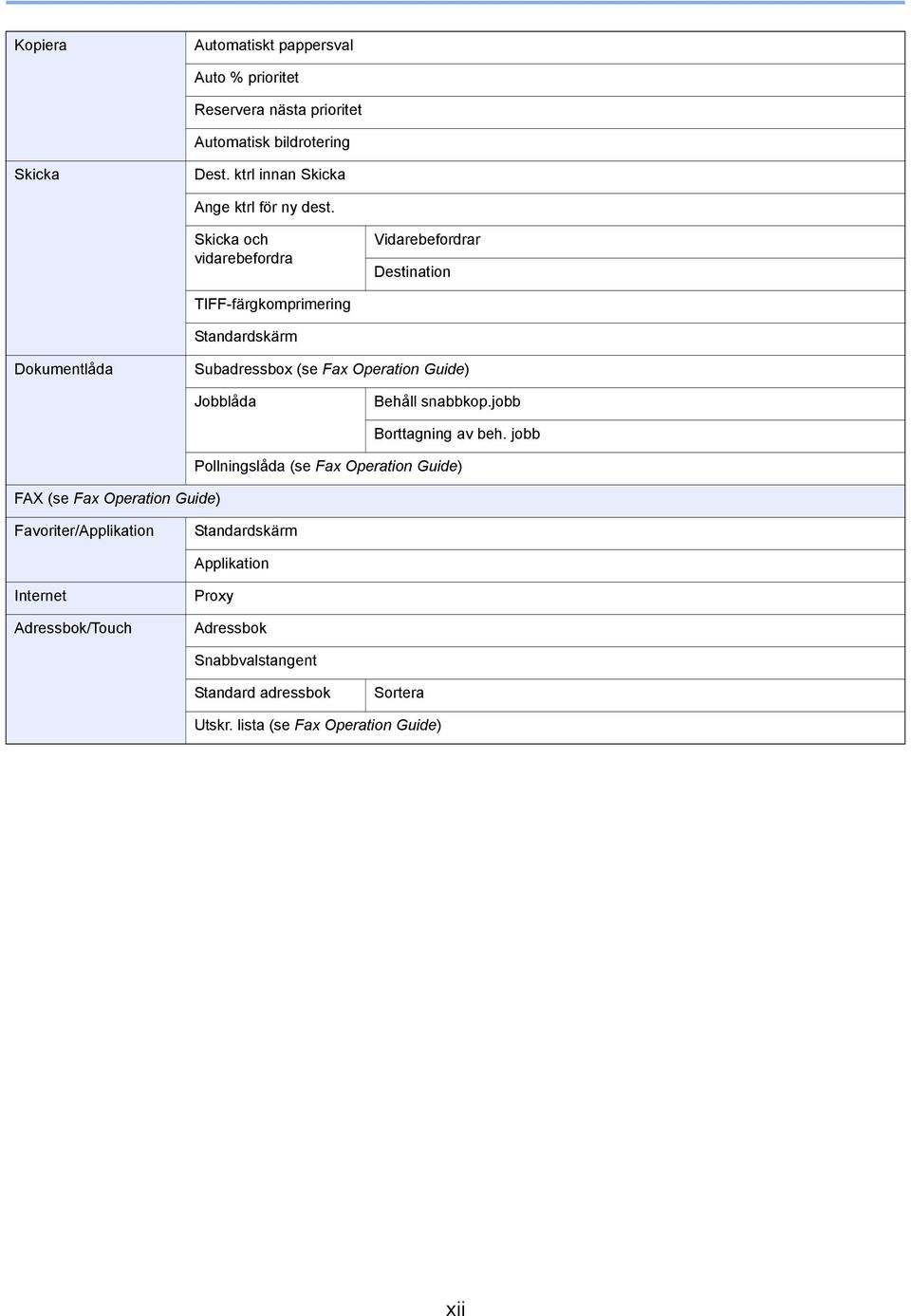

16 Kopiera Automatiskt pappersval Auto % prioritet Reservera nästa prioritet Automatisk bildrotering Skicka Dest. ktrl innan Skicka Ange ktrl för ny dest. Skicka och vidarebefordra Vidarebefordrar Destination TIFF-färgkomprimering Standardskärm Dokumentlåda Subadressbox (se Fax Operation Guide) Jobblåda Behåll snabbkop.jobb FAX (se Fax Operation Guide) Borttagning av beh. jobb Pollningslåda (se Fax Operation Guide) Favoriter/Applikation Standardskärm Applikation Internet Adressbok/Touch Proxy Adressbok Snabbvalstangent Standard adressbok Sortera Utskr. lista (se Fax Operation Guide) xii

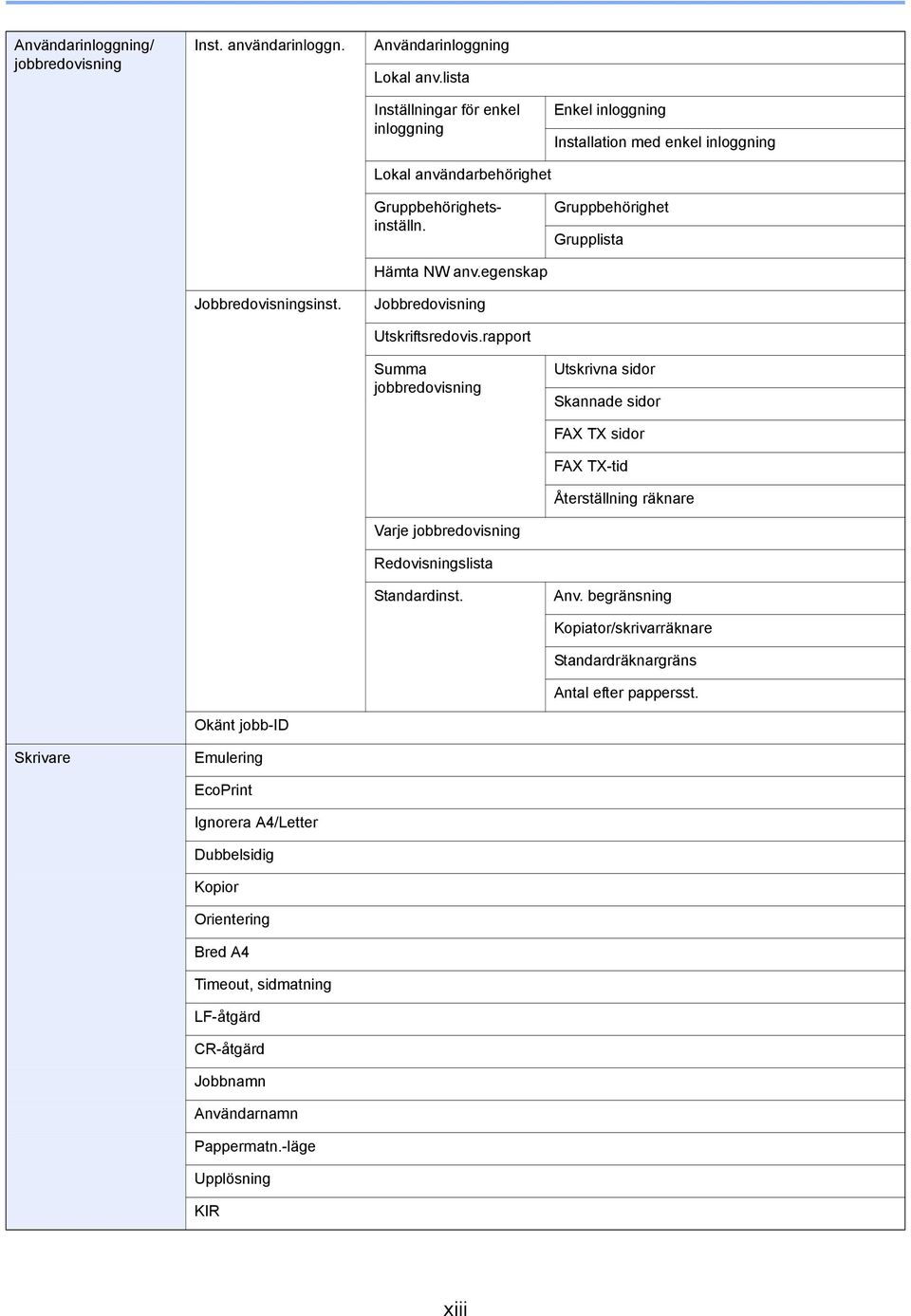

17 Användarinloggning/ jobbredovisning Inst. användarinloggn. Användarinloggning Lokal anv.lista Inställningar för enkel inloggning Enkel inloggning Installation med enkel inloggning Lokal användarbehörighet Gruppbehörighetsinställn. Gruppbehörighet Grupplista Hämta NW anv.egenskap Jobbredovisningsinst. Jobbredovisning Utskriftsredovis.rapport Summa jobbredovisning Utskrivna sidor Skannade sidor FAX TX sidor FAX TX-tid Återställning räknare Varje jobbredovisning Redovisningslista Standardinst. Anv. begränsning Kopiator/skrivarräknare Standardräknargräns Antal efter pappersst. Okänt jobb-id Skrivare Emulering EcoPrint Ignorera A4/Letter Dubbelsidig Kopior Orientering Bred A4 Timeout, sidmatning LF-åtgärd CR-åtgärd Jobbnamn Användarnamn Pappermatn.-läge Upplösning KIR xiii

18 System Nätverk Värdnamn TCP/IP TCP/IP IPv4-inställningar IPv6-inställningar Protokolluppg. WSD-skanning WSD-utskrift Enhanced WSD Enhanced WSD (SSL) IPSec Säkra protokoll SSL IPP-säkerhet HTTP-säkerhet LDAP-säkerhet (Ext. Adressbok) LDAP-säkerhet (Användaregenskap) SMTP-säkerhet POP3Säkerhet (Användare ) POP3Säkerhet (Användare ) POP3Säkerhet (Användare 3) LAN-gränssnitt Inställ. gränssnittsblock USB-värd USB-enhet USB-lagring Tillvalsgränssnitt Tillvalsgränssnitt Säkerhetsnivå Starta om Inst. RAM-disk Extra minne Tillvalsfunktioner xiv

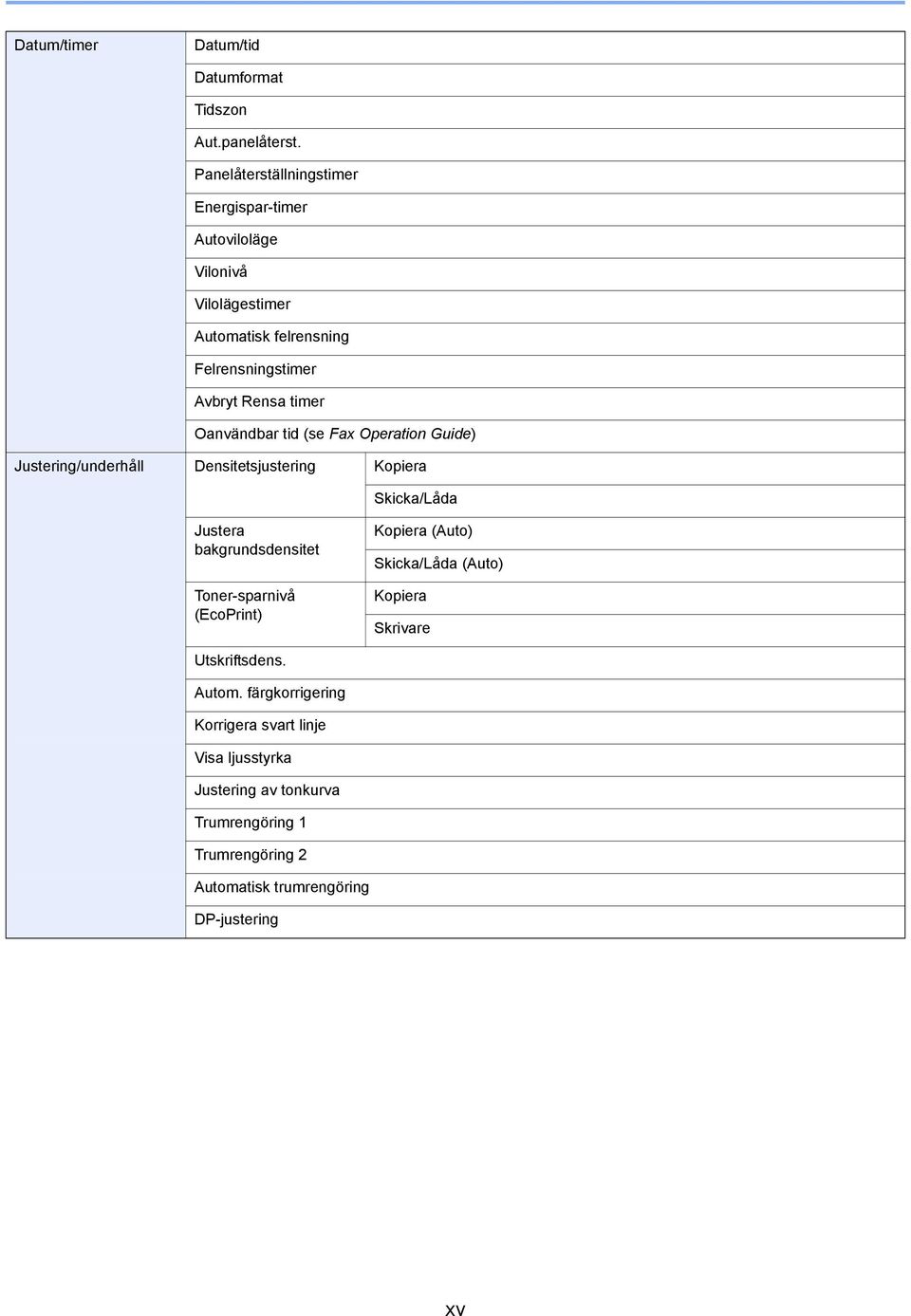

19 Datum/timer Datum/tid Datumformat Tidszon Aut.panelåterst. Panelåterställningstimer Energispar-timer Autoviloläge Vilonivå Vilolägestimer Automatisk felrensning Felrensningstimer Avbryt Rensa timer Oanvändbar tid (se Fax Operation Guide) Justering/underhåll Densitetsjustering Kopiera Skicka/Låda Justera bakgrundsdensitet Toner-sparnivå (EcoPrint) Kopiera (Auto) Skicka/Låda (Auto) Kopiera Skrivare Utskriftsdens. Autom. färgkorrigering Korrigera svart linje Visa ljusstyrka Justering av tonkurva Trumrengöring Trumrengöring Automatisk trumrengöring DP-justering xv

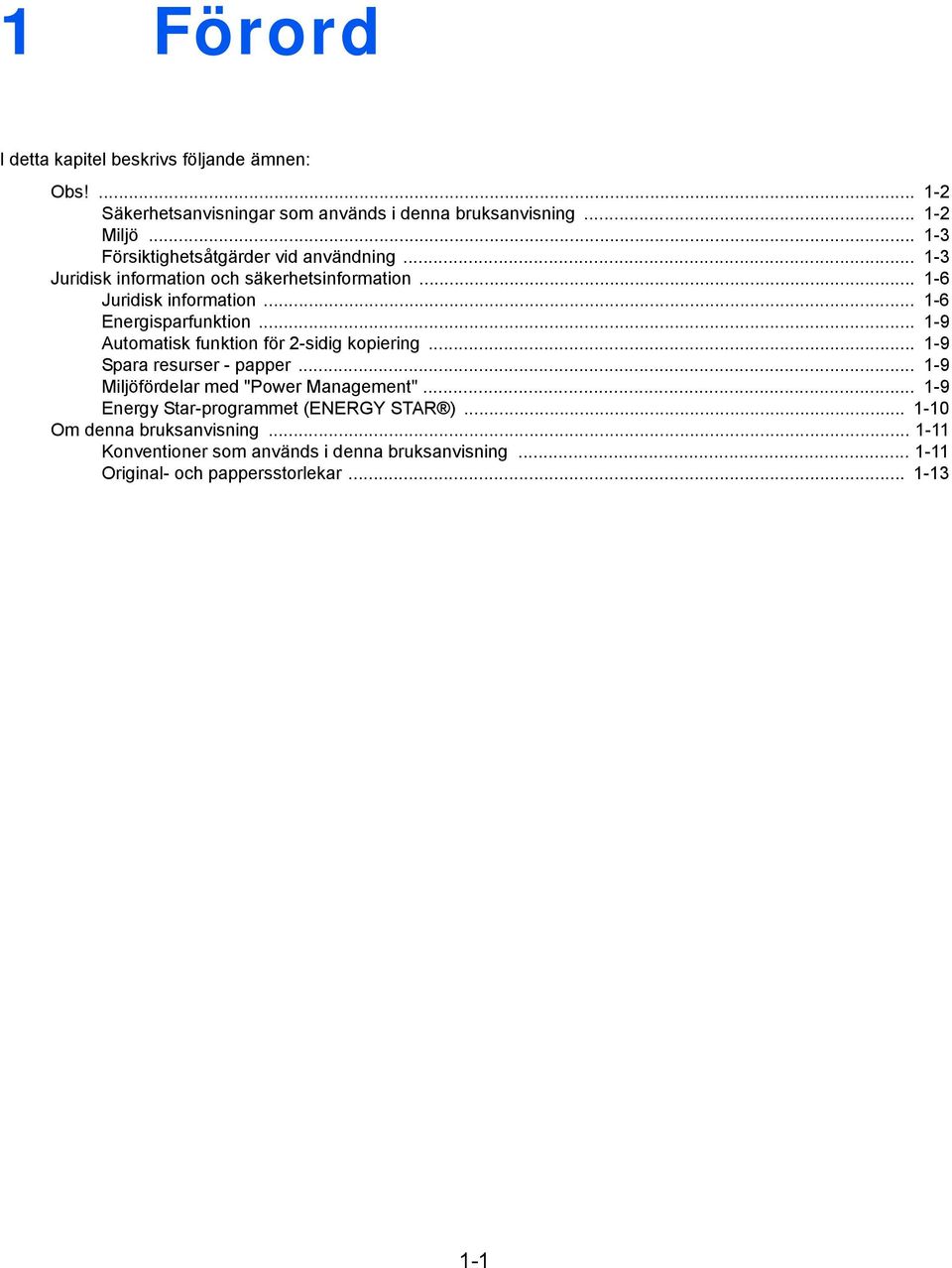

20 Förord I detta kapitel beskrivs följande ämnen: Obs!... - Säkerhetsanvisningar som används i denna bruksanvisning... - Miljö Försiktighetsåtgärder vid användning Juridisk information och säkerhetsinformation Juridisk information Energisparfunktion Automatisk funktion för -sidig kopiering Spara resurser - papper Miljöfördelar med "Power Management" Energy Star-programmet (ENERGY STAR ) Om denna bruksanvisning... - Konventioner som används i denna bruksanvisning... - Original- och pappersstorlekar

21 Förord > Obs! Obs! Säkerhetsanvisningar som används i denna bruksanvisning Vissa avsnitt i bruksanvisningen och vissa maskindelar har markerats med symboler som utgör säkerhetsvarningar. Dessa är till för att skydda användaren, andra personer och omgivande föremål samt att säkerställa korrekt och säker användning av maskinen. Nedan ges information om symbolerna och deras betydelse. VARNING! Anger risk för allvarliga personskador eller till och med dödsfall om användaren inte är tillräckligt uppmärksam på eller inte följer anvisningarna i de berörda punkterna. FÖRSIKTIGHET! Anger risk för personskador eller maskinskador om användaren inte är tillräckligt uppmärksam på eller inte följer anvisningarna i de berörda punkterna. Symboler Symbolen anger att det berörda avsnittet innehåller säkerhetsanvisningar. Typen av fara anges av själva symbolen.... [Allmän varning]... [Varning för hög temperatur] Symbolen anger att det berörda avsnittet innehåller information om förbjudna åtgärder. Typen av förbjuden åtgärd anges av själva symbolen.... [Varning om förbjuden åtgärd]... [Demontering förbjuden] Symbolen anger att det berörda avsnittet innehåller information om åtgärder som måste vidtas. Typen av nödvändig åtgärd anges av själva symbolen.... [Signal om nödvändig åtgärd]... [Dra ut kontakten ur eluttaget]... [Anslut alltid maskinen till ett jordat eluttag] Kontakta servicerepresentanten för att beställa en ny bruksanvisning om säkerhetsanvisningarna i denna bruksanvisning är oläsliga eller om själva bruksanvisningen kommer bort (mot en avgift). OBS! Ett original som liknar en sedel kan ibland inte kopieras korrekt eftersom maskinen är utrustad med en funktion som skyddar mot förfalskningar. -

22 Förord > Obs! Miljö Miljöförutsättningarna för användningen är följande. Temperatur: 0-3,5 C Luftfuktighet: 5-80 % En ogynnsam omgivning kan påverka bildkvaliteten. Det rekommenderas att använda maskinen vid en temperatur på högst 6-7 C och en luftfuktighet på ca %. Undvik dessutom följande platser när du väljer var maskinen ska stå. Undvik platser nära fönster eller där maskinen utsätts för direkt solljus. Undvik vibrerande platser. Undvik platser där temperaturen varierar kraftigt. Undvik platser som direkt utsätts för varm eller kall luft. Undvik platser med dålig ventilation. Om golvet lätt repas av maskinens hjul, kan golvmaterialet komma att skadas om maskinen flyttas efter installationen. Under kopiering frigörs lite ozon, men det är en så liten mängd att det inte har någon effekt på människors hälsa. Lukten kan dock bli obehaglig om maskinen används under en längre tid i ett dåligt ventilerat rum eller om ett mycket stort antal kopior görs. För att arbetsmiljön ska förbli bra vid kopiering rekommenderar vi att maskinen ställs i ett rum med god ventilation. Försiktighetsåtgärder vid användning Varningar vid hantering av förbrukningsvaror FÖRSIKTIGHET! Försök inte bränna upp delar som innehåller toner. Farliga gnistor kan orsaka brännskador. Förvara delar som innehåller toner utom räckhåll för barn. Om toner råkar spillas ur delar som innehåller toner ska du undvika att andas in tonern eller få in den i munnen. Om du råkar andas in toner ska du gå till en plats med frisk luft och skölja munnen grundligt med stora mängder vatten. Kontakta en läkare om du börjar hosta. Om du råkar svälja toner ska du skölja munnen med vatten och dricka - glas vatten för att späda ut innehållet i magen. Kontakta läkare vid behov. Om du råkar få toner i ögonen ska du skölja dem noga med vatten. Kontakta läkare om ögonen ändå ömmar. Om du får toner på huden ska du tvätta dig med tvål och vatten. Försök inte öppna tonerbehållaren med våld och förstör inte delar som innehåller toner. Andra försiktighetsåtgärder Lämna tillbaka den tomma tonerbehållaren och resttonerbehållaren till din återförsäljare eller servicerepresentant. Insamlade tonerbehållare och resttonerbehållare återvinns eller kasseras i enlighet med gällande bestämmelser. Förvara maskinen på en plats där den inte utsätts för direkt solljus. Förvara maskinen på en plats där temperaturen håller sig under 40 ºC och det inte förekommer kraftiga temperatur- eller luftfuktighetssvängningar. Om maskinen ska stå oanvänd under en längre tid, bör papperet tas ut ur kassetten och MP-facket och läggas tillbaka i sin förpackning som sedan förseglas. -3

23 Förord > Obs! Lasersäkerhet (Europa) Laserstrålning kan skada människor. Av detta skäl är laserstrålningen som avges inuti maskinen hermetiskt innesluten i ett skyddshölje och ett yttre hölje. Vid normal användning av produkten kan ingen strålning läcka ut ur maskinen. Denna maskin har klassificerats som en laserprodukt av klass enligt IEC-EN 6085-:007. Försiktighet! Om du vidtar några andra åtgärder än de som anges i denna bruksanvisning, kan människor komma att utsättas för skadlig strålning. Följande etiketter sitter på laserskannern i maskinen och inte i de områden som användaren kommer åt. Etiketten nedan sitter på maskinens högra sida. -4

24 Förord > Obs! Juridiska begränsningar av rätten att kopiera/skanna material Det kan vara förbjudet att kopiera eller skanna upphovsrättsskyddat material utan tillstånd från den person som innehar upphovsrätten. Kopiering/skanning av följande objekt är förbjudet och straffbart enligt lag. Ytterligare objekt kan omfattas av detta förbud. Kopiera/skanna inte medvetet objekt som inte får kopieras/skannas. Checkar Sedlar Värdepapper Frimärken Pass Intyg Lokala lagar och föreskrifter kan medföra ytterligare begränsningar av rätten att kopiera eller skanna andra objekt än de som nämns ovan. -5

25 Förord > Juridisk information och säkerhetsinformation Juridisk information och säkerhetsinformation Juridisk information Det är förbjudet att kopiera eller på något annat sätt återge hela eller delar av denna bruksanvisning utan föregående skriftligt tillstånd från KYOCERA Document Solutions Inc. Information om varumärken PRESCRIBE och ECOSYS är varumärken som tillhör Kyocera Corporation. KPDL är ett varumärke som tillhör Kyocera Corporation. Microsoft, Windows, Windows XP, Windows Server 003, Windows Vista, Windows Server 008, Windows 7 och Internet Explorer är registrerade varumärken eller varumärken som tillhör Microsoft Corporation i USA och/eller andra länder. PCL är ett varumärke som tillhör Hewlett-Packard Company. Adobe Acrobat, Adobe Reader och PostScript är varumärken som tillhör Adobe Systems, Incorporated. Ethernet är ett registrerat varumärke som tillhör Xerox Corporation. IBM och IBM PC/AT är varumärken som tillhör International Business Machines Corporation. Power PC är ett varumärke som tillhör IBM i USA och/eller andra länder. Bonjour, Macintosh och Mac OS är varumärken som tillhör Apple Inc., registrerade i USA och andra länder. Alla teckensnitt som har installerats i denna maskin används i enlighet med de licensavtal som har tecknats med Monotype Imaging Inc. Helvetica, Palatino och Times är registrerade varumärken som tillhör Linotype GmbH. ITC Avant Garde Gothic, ITC Bookman, ITC ZapfChancery och ITC ZapfDingbats är registrerade varumärken som tillhör International Typeface Corporation. UFST MicroType -teckensnitt från Monotype Imaging Inc. har installerats i denna maskin. Denna maskin innehåller programvara med moduler som har utvecklats av Independent JPEG Group. ThinPrint är ett varumärke som tillhör ThinPrint GmbH i Tyskland och andra länder. Denna maskin innehåller den NF-modul som har utvecklats av ACCESS CO., Ltd. Denna produkt innehåller NetFront Browser från ACCESS CO., LTD. ACCESS, ACCESS logo och NetFront är varumärken eller registrerade varumärken som tillhör ACCESS CO., LTD. i USA, Japan och andra länder. 0 ACCESS CO., LTD. All rights reserved. Java är ett registrerat varumärke som tillhör Oracle och/eller dess dotterbolag. Alla andra märkes- och produktnamn är registrerade varumärken eller varumärken. Symbolerna och används inte i denna bruksanvisning. GPL/LGPL Denna produkt innehåller GPL ( och/eller LGPL ( lgpl.html) mjukvara som en del av den fasta programvaran. Du kan få källkoden och du tillåts kopiera, distribuera och ändra den enligt villkoren från GPL/LGPL. Mer information om källkoden finns på -6

26 Förord > Juridisk information och säkerhetsinformation Open SSL License Copyright (c) The OpenSSL Project. All rights reserved. Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met:. Redistributions of source code must retain the above copyright notice, this list of conditions and the following disclaimer.. Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution. 3. All advertising materials mentioning features or use of this software must display the following acknowledgment: This product includes software developed by the OpenSSL Project for use in the OpenSSL Toolkit. ( 4. The names "OpenSSL Toolkit" and "OpenSSL Project" must not be used to endorse or promote products derived from this software without prior written permission. For written permission, please contact 5. Products derived from this software may not be called "OpenSSL" nor may "OpenSSL" appear in their names without prior written permission of the OpenSSL Project. 6. Redistributions of any form whatsoever must retain the following acknowledgment: This product includes software developed by the OpenSSL Project for use in the OpenSSL Toolkit ( THIS SOFTWARE IS PROVIDED BY THE OpenSSL PROJECT AS IS AND ANY EXPRESSED OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE OpenSSL PROJECT OR ITS CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. Original SSLeay License Copyright (C) Eric Young (eay@cryptsoft.com) All rights reserved. This package is an SSL implementation written by Eric Young (eay@cryptsoft.com). The implementation was written so as to conform with Netscapes SSL. This library is free for commercial and non-commercial use as long as the following conditions are adhered to. The following conditions apply to all code found in this distribution, be it the RC4, RSA, lhash, DES, etc., code; not just the SSL code. The SSL documentation included with this distribution is covered by the same copyright terms except that the holder is Tim Hudson (tjh@cryptsoft.com). Copyright remains Eric Young's, and as such any Copyright notices in the code are not to be removed. If this package is used in a product, Eric Young should be given attribution as the author of the parts of the library used. This can be in the form of a textual message at program startup or in documentation (online or textual) provided with the package. Redistribution and use in source and binary forms, with or without modification, are permitted provided that the following conditions are met:. Redistributions of source code must retain the copyright notice, this list of conditions and the following disclaimer.. Redistributions in binary form must reproduce the above copyright notice, this list of conditions and the following disclaimer in the documentation and/or other materials provided with the distribution. 3. All advertising materials mentioning features or use of this software must display the following acknowledgement: This product includes cryptographic software written by Eric Young (eay@cryptsoft.com) The word cryptographic can be left out if the rouines from the library being used are not cryptographic related :-). -7

27 Förord > Juridisk information och säkerhetsinformation 4. If you include any Windows specific code (or a derivative thereof) from the apps directory (application code) you must include an acknowledgement: This product includes software written by Tim Hudson (tjh@cryptsoft.com) THIS SOFTWARE IS PROVIDED BY ERIC YOUNG AS IS AND ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE DISCLAIMED. IN NO EVENT SHALL THE AUTHOR OR CONTRIBUTORS BE LIABLE FOR ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES (INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES; LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. The licence and distribution terms for any publically available version or derivative of this code cannot be changed. i.e. this code cannot simply be copied and put under another distribution licence [including the GNU Public Licence.] Monotype Imaging License Agreement Software shall mean the digitally encoded, machine readable, scalable outline data as encoded in a special format as well as the UFST Software. You agree to accept a non-exclusive license to use the Software to reproduce and display weights, styles and versions of letters, numerals, characters and symbols (Typefaces) solely for your own customary business or personal purposes at the address stated on the registration card you return to Monotype Imaging. Under the terms of this License Agreement, you have the right to use the Fonts on up to three printers. If you need to have access to the fonts on more than three printers, you need to acquire a multiuser license agreement which can be obtained from Monotype Imaging. Monotype Imaging retains all rights, title and interest to the Software and Typefaces and no rights are granted to you other than a License to use the Software on the terms expressly set forth in this Agreement. 3 To protect proprietary rights of Monotype Imaging, you agree to maintain the Software and other proprietary information concerning the Typefaces in strict confidence and to establish reasonable procedures regulating access to and use of the Software and Typefaces. 4 You agree not to duplicate or copy the Software or Typefaces, except that you may make one backup copy. You agree that any such copy shall contain the same proprietary notices as those appearing on the original. 5 This License shall continue until the last use of the Software and Typefaces, unless sooner terminated. This License may be terminated by Monotype Imaging if you fail to comply with the terms of this License and such failure is not remedied within thirty (30) days after notice from Monotype Imaging. When this License expires or is terminated, you shall either return to Monotype Imaging or destroy all copies of the Software and Typefaces and documentation as requested. 6 You agree that you will not modify, alter, disassemble, decrypt, reverse engineer or decompile the Software. 7 Monotype Imaging warrants that for ninety (90) days after delivery, the Software will perform in accordance with Monotype Imaging-published specifications, and the diskette will be free from defects in material and workmanship. Monotype Imaging does not warrant that the Software is free from all bugs, errors and omissions. The parties agree that all other warranties, expressed or implied, including warranties of fitness for a particular purpose and merchantability, are excluded. 8 Your exclusive remedy and the sole liability of Monotype Imaging in connection with the Software and Typefaces is repair or replacement of defective parts, upon their return to Monotype Imaging. In no event will Monotype Imaging be liable for lost profits, lost data, or any other incidental or consequential damages, or any damages caused by abuse or misapplication of the Software and Typefaces. 9 Massachusetts U.S.A. law governs this Agreement. 0 You shall not sublicense, sell, lease, or otherwise transfer the Software and/or Typefaces without the prior written consent of Monotype Imaging. Use, duplication or disclosure by the Government is subject to restrictions as set forth in the Rights in Technical Data and Computer Software clause at FAR , subdivision (b)(3)(ii) or subparagraph (c)()(ii), as appropriate. Further use, duplication or disclosure is subject to restrictions applicable to restricted rights software as set forth in FAR (c)(). -8

28 Förord > Juridisk information och säkerhetsinformation You acknowledge that you have read this Agreement, understand it, and agree to be bound by its terms and conditions. Neither party shall be bound by any statement or representation not contained in this Agreement. No change in this Agreement is effective unless written and signed by properly authorized representatives of each party. By opening this diskette package, you agree to accept the terms and conditions of this Agreement. Energisparfunktion Maskinen har ett Energisparläge, i vilket energiförbrukningen minskas en viss tid efter det att maskinen användes senast, samt ett Viloläge där skrivar- och faxfunktionerna är i ett vänteläge och energiförbrukningen minskas till ett minimum när maskinen inte används under en viss tidsperiod. Viloläge Maskinen försätts automatiskt i Viloläge när det har gått minut efter det att maskinen användes senast. Användaren kan själv förlänga den inaktiva tidsperiod som krävs innan Viloläge aktiveras. Mer information finns i Viloläge och Autoviloläge på sidan -7. Energisparläge Maskinen försätts automatiskt i Energisparläge när det har gått minut efter det att maskinen användes senast. Användaren kan själv ange tidsperioden för inaktivitet innan Energisparläge aktiveras. Mer information finns i Energisparläge och Auto energisparläge på sidan -6. Som standard har Viloläge prioritet över Energisparläge. Automatisk funktion för -sidig kopiering Maskinen har -sidig kopiering som standard. Om två -sidiga original exempelvis kopieras på samma pappersark som en -sidig kopia, reduceras pappersförbrukningen. Mer information finns i Dubbelsidig på sidan 4-4. Utskrift i dubbelsidigt läge minskar pappersförbrukningen och bidrar till att skydda skogsresurser. Det dubbelsidiga läget minskar även den mängd papper som måste köpas in och minskar därigenom kostnaderna. Det rekommenderas att maskiner som kan skriva ut dubbelsidiga utskrifter ställs in på dubbelsidigt läge som standard. Spara resurser - papper För att bevara våra skogar och använda resurserna på ett hållbart sätt rekommenderar vi att både återvunnet och nytt papper som används är certifierat av miljöskyddsinitiativ eller är försedda med miljömärkningar som uppfyller EN 8:00 * eller annan likvärdig kvalitetsnorm. Maskinen kan även skriva ut på 64 g/m papper. Genom att använda sådant papper, som innehåller mindre råmaterial, kan man bidra till att bevara våra skogar ytterligare. *: EN8:00 "Skrivar- och kontorspapper - Krav på papper för tonerskrivare och kopiatorer" Din återförsäljare eller servicerepresentant kan ge information om vilka papperstyper som rekommenderas. Miljöfördelar med "Power Management" För att minska strömförbrukningen när maskinen är i standby-läge är den utrustad med en strömhanteringsfunktion som automatiskt aktiverar energisparläget när maskinen inte används under en viss tid. Även om det tar en liten stund för maskinen att återgå till att bli REDO när den har varit i energisparläge kan energiförbrukningen minskas avsevärt. Vi rekommenderar att aktiveringstiden för energisparläge ställs in på standard när maskinen används. -9

29 Förord > Juridisk information och säkerhetsinformation Energy Star-programmet (ENERGY STAR ) I egenskap av ett företag som deltar i det internationella Energy Star-programmet, har vi kunnat konstatera att denna maskin överensstämmer med de standarder som har fastställts i det internationella Energy Star-programmet. ENERGY STAR är ett frivilligt program för energieffektivitet med syfte att utveckla och främja användandet av högenergieffektiva produkter för att på så sätt bidra till att hindra den globala uppvärmningen. Genom att köpa produkter som kvalificerar sig för ENERGY STAR kan kunderna bidra till att minska utsläppen av växthusgaser när produkten används, och dessutom minska kostnaderna för energiförbrukning. -0

30 Förord > Om denna bruksanvisning Om denna bruksanvisning Denna bruksanvisning innehåller följande kapitel: Kapitel Innehåll Förord Innehåller information om försiktighetsåtgärder vid användning, varumärken och denna bruksanvisning. Förberedelser för användning Ger information om delarnas namn, kabelanslutning samt inställning och konfigurering av maskinen. 3 Vanlig användning Beskriver den vanliga användningen av maskinen, inklusive hur du fyller på papper/ original och hur in- och utloggning utförs. 4 Kopiera Beskriver funktionerna som du kan använda när du kopierar. 5 Felsökning Beskriver tillvägagångssättet när ett felmeddelande visas, t.ex. när tonern tar slut och pappersstopp uppstår. 6 Bilaga Presenterar den tillvalsutrustning som finns att få till denna maskin. Ger information om mediatyper och pappersstorlekar. Listar maskinspecifikationerna. Konventioner som används i denna bruksanvisning Följande konventioner används alltefter beskrivningens art. Skrivsätt Beskrivning Exempel Fet Indikerar en tangent på manöverpanelen eller en skärmbild på datorn. Tryck på tangenten Start. [Normal] Indikerar tangenter på touchpanelen. Tryck på [OK]. Kursiv Indikerar meddelanden som visas på touchpanelen. Redo att kopiera visas. OBS! Används för att betona ett nyckelord, en nyckelfras eller hänvisningar till ytterligare information. Indikerar ytterligare information eller åtgärder för referens. Mer information finns i Viloläge och Autoviloläge på sidan -7. OBS! VIKTIGT! Anger sådant som är nödvändigt eller förbjudet för att undvika problem. VIKTIGT! Försiktighet! Indikerar anvisningar som måste följas för att förhindra skador eller att maskinen går sönder. Försiktighet! -

31 Förord > Om denna bruksanvisning Ikoner visar varje funktion som du kan ställa in för de olika jobbtyperna. Ikon Beskrivning Ikon Beskrivning Copy Denna funktion kan ställas in när ett dokument kopieras. Kopiera Kopior Print from USB Denna funktion kan ställas in när du skriver ut från ett USB-minne. Klar att skriva ut från låda. Skriv ut Kopior Pappersval Auto 00% Normal 0 A4 Pappersval Sortera/ förskjut Sortera -sidig -sidig>>-sidig Skärm Kopiera Av Sortera Sortera/ förskjut GB000_0 Skärm Skriv ut GB0097_00 Send Denna funktion kan ställas in när du skickar ett dokument. Redo att skicka. Skicka Mål: Scan to USB Denna funktion kan ställas in när du sparar en fil på ett USB-minne. Redo att lagra i låda. Spara fil Upphäv Kontroll. Filformat -sidig/ bokoriginal PDF -sidig dpi Skannerupplösning Snabbvalstangent Adressbok Ext. adressbok E-post Funktioner Skärm Skicka Mapp FAX / Favoriter GB0055_00 Normal 0 Skärm Spara fil doc Ange filnamn GB0096_00 I bruksanvisningen har touchpanelens tangenter en röd kontur när de används. T.ex. Välj [Zooma]. Kopiera Kopior Pappersval Auto 00% Normal 0 -sidig>>-sidig Av Sortera Sortera/ förskjut GB000_0 Procedurer som omfattar användning av manöverpanelen och/eller touchpanelen numreras enligt följande: T.ex. Välj [Funktioner] och sedan [EcoPrint]. Kopiera Kopior Pappersval Auto 00% Normal 0 -sidig>>-sidig Av Sortera Sortera/ förskjut GB000_0 Funktioner Originalbild EcoPrint Skärpa Justera bakgrundsdensitet Text+foto Av 0 Av /4 Ny/Ändra Genväg Använd [ ] eller [ ] för att rulla upp och ner. GB000_0 -

32 Förord > Om denna bruksanvisning Original- och pappersstorlekar I detta avsnitt förklaras det beteckningssystem som används i denna bruksanvisning när det talas om original- och pappersstorlekar. Liksom när det gäller A4, B5 och Letter, som kan användas horisontellt eller vertikalt, anges horisontell orientering av original eller papper med ett tillägg av bokstaven R. Placeringsanvisningar Angiven storlek* Vertikal riktning A4, B5, A5, Letter, Statement Original Papper Måttet Y är större än X för originalet/papperet. Horisontell riktning A4-R, B5-R, A5-R, Letter-R, Statement-R Original Papper Måttet Y är mindre än X för originalet/papperet. * Vilken storlek på originalet/papperet som kan användas beror på funktionen och källfacket. Mer information finns på den sida som beskriver respektive funktion eller källfack. Ikoner på touchpanelen Följande ikoner används för att indikera inställda original- och pappersriktningar på touchpanelen. Placeringsanvisningar Vertikal riktning Original Papper Horisontell riktning -3

33 Förord > Om denna bruksanvisning -4

34 Förberedelser för användning I detta kapitel beskrivs följande ämnen: Delarnas namn... - Maskin... - Manöverpanel Touchpanel Bestämma anslutningsmetod och förbereda kablar Anslutningsexempel Förbereda de kablar som behövs Ansluta kablarna Ansluta en LAN-kabel Ansluta nätsladden... - Slå på/av strömmen... - Slå på strömmen... - Slå av strömmen... - Installera programvara Programvara på DVD (Windows) Energisparfunktion Energisparläge och Auto energisparläge Viloläge och Autoviloläge Maskinens installationsguide Command Center RX (inställningar för e-post) Skicka e-post

35 Förberedelser för användning > Delarnas namn Delarnas namn Maskin Dokumentbehandlare Dokumentglas 3 Indikatorer för originalstorlek 4 Slitglas 5 Manöverpanel 6 Innerfack 7 Främre lucka 8 Kassett 9 Uttag för USB-minne (A) 0 Höger lucka Handtag Jobbseparatorfack -

36 Förberedelser för användning > Delarnas namn Breddstöd för original 4 Originalbord 5 Fack för rengöringsduk 6 Indikator för ilagt original 7 Spärr till tonerbehållare 8 Tonerbehållare 9 Resttonerbehållare Pappersbreddstöd Papperslängdstöd MP-fack 3 Pappersbreddstöd -3

37 Förberedelser för användning > Delarnas namn Gränssnittskontakt för tillval 5 Nätverkskontakt 6 USB-kontakt (A) 7 USB-port (B) 8 Gränssnittskontakt för tillval 9 Skannerlock 30 Huvudströmbrytare 3 Handtag 3 Brytare för kassettvärmare -4

38 Förberedelser för användning > Delarnas namn Övre lucka 34 Förlängningsdel för fack 35 Fack för slutdel 36 Häftenhetens lucka 37 Häftklammerkassettens hållare 38 Lucka för bryggenhet -5

39 Förberedelser för användning > Delarnas namn Manöverpanel Visar skärmen Systemmeny/Räknare. Visar skärmen Avbryt kopiering. Visar skärmen Status/ Avbryt jobb. Visar skärmen Favoriter/ Applikation. Visar skärmen Kopiera. Visar skärmen Skicka. Avslutar användningen (loggar ut) i skärmen Administration. Försätter maskinen i Energisparläge. Visar skärmen Dokumentlåda. Visar skärmen Fax. Försätter maskinen i Viloläge. Går ur viloläget om maskinen är i Viloläge. Tänd när maskinens huvudströmbrytare är tillslagen. Kopiera Kopior Pappersval Zooma Densitet Auto 00% Normal 0 Dubbelsidig -sidig>>-sidig Av Kombinera Sortera Sortera/ förskjut Funktioner Favoriter Lyser när det finns papper i jobbseparatorfacket. Touchpanel. Visar tangenterna för konfigurering av maskininställningarna. Processing: Blinkar under utskrivning eller sändning. Memory: Blinkar när maskinen läser från faxminnet eller USB-minnet (artikel för allmänt bruk). Attention: Lyser eller blinkar när ett fel inträffar och ett jobb avbryts. Siffertangenter. Anger siffror och symboler. Raderar siffror och tecken. Återställer inställningarna till standardinställningarna. Specificerar registrerad information såsom adressnummer och användar-id efter nummer. Avbryter eller pausar pågående utskriftsjobb. Slutför inmatningen med siffertangenterna och skärmen vid inställningen av funktionerna. Används tillsammans med skärmens [OK]. Startar kopieringen, skanningen och bearbetningen för inställningen. -6

40 Förberedelser för användning > Delarnas namn Touchpanel Visar status på utrustningen samt nödvändiga användarmeddelanden. Visar tillgängliga funktioner. Kopiera Kopior Pappersval Zooma Densitet Auto 00% Normal 0 Visar tiden och antalet kopior. Konfigurerar avancerade funktionsinställningar. Dubbelsidig -sidig>>-sidig Funktioner Av Kombinera Genväg Genväg Sortera Sortera/ förskjut Favoriter GB000_04 Visar favoriterna. Visar genvägar. Visar status på utrustningen samt nödvändiga användarmeddelanden. Visar tillgängliga funktioner och inställningar. Återgå till föregående skärm. Funktioner Originalets storlek Originalorientering Original av olika storlekar Utmatningsfack Stäng Auto Överst vid överkanten Av Innerfack /4 Ny/Ändra Genväg GB000_00 Skrollar upp och ner när listan på värden inte kan visas i sin helhet på en enda skärm. Registrerar funktioner som genvägar. -7

41 Förberedelser för användning > Bestämma anslutningsmetod och förbereda kablar Bestämma anslutningsmetod och förbereda kablar Undersök vilken metod du ska använda för att ansluta maskinen till en dator eller ett nätverk, och förbered de kablar som erfordras för miljön. Anslutningsexempel Bestäm vilken metod du ska använda för att ansluta maskinen till en dator eller ett nätverk med hjälp av bilden nedan. Ansluta en skanner till datornätverket med en nätverkskabel (000BASE-T, 00BASE-TX eller 0BASE-T). Command Center RX Nätverksinställningar, standardinställningar för skannern, registrering av användare och destination Administratörens PC Nätverk Skicka e-post Skickar bilddata i de skannade originalen till önskad mottagare som en e-postbilaga. Se English Operation Guide. MFP Skriva ut USB Nätverk Nätverk Skicka SMB Sparar den skannade bilden som en datafil på din dator. Se English Operation Guide. Nätverksfax (tillval) Nätverk Nätverk Skicka FTP Skickar den skannade bilden som en datafil på FTP. Se English Operation Guide. Fax (tillval) Nätverk TWAIN-skanning Fax Nätverk WIA-skanning TWAIN och WIA är standardiserade gränssnitt för kommunikation mellan program och bildhämtningsenheter. -8

42 Förberedelser för användning > Bestämma anslutningsmetod och förbereda kablar Förbereda de kablar som behövs Förbered de kablar som behövs för det gränssnitt som du använder. Anslutningsmiljö Funktion Kabel som behövs Anslut en LAN-kabel till maskinen. Skrivare/TWAIN-skanning/WIAskanning LAN (0BASE-T, 00BASE-TX eller 000BASE-T skärmad) Anslut en USB-kabel till maskinen. Skrivare USB.0-kompatibel kabel (Hi-Speed USBkompatibel, max. 5,0 m, skärmad) -9

43 Förberedelser för användning > Ansluta kablarna Ansluta kablarna Ansluta en LAN-kabel Maskinen kan anslutas med en nätverkskabel och användas som en nätverksskrivare eller -skanner. Slå av strömmen. Kontrollera att indikatorerna är släckta. Anslut maskinen. Anslut LAN-kabeln till nätverksporten på maskinens vänstra sida. Anslut den andra änden av kabeln till hubben. 3 Ställ in maskinen. Konfigurera nätverksinställningarna. Mer information finns i Maskinens installationsguide på sidan

44 Förberedelser för användning > Ansluta kablarna Ansluta nätsladden Anslut ena änden av den medföljande nätsladden till maskinen och den andra änden till ett eluttag. VIKTIGT! Använd endast den nätsladd som medföljer maskinen. -

45 Förberedelser för användning > Slå på/av strömmen Slå på/av strömmen Slå på strömmen När indikatorn för huvudströmbrytaren är tänd... (aktivering från Viloläge) Indikator för huvudströmbrytare Tryck på tangenten Power. När indikatorn för huvudströmbrytaren är släckt... Slå till huvudströmbrytaren. VIKTIGT! Slå inte till huvudströmbrytaren direkt efter det att du har slagit från den. Vänta i minst 5 sekunder och slå sedan till huvudströmbrytaren. Slå av strömmen När huvudströmbrytaren inte slås från (viloläge) Indikator för huvudströmbrytare Tryck på tangenten Power. Lampan i tangenten Power slocknar och indikatorn för huvudströmbrytaren tänds. -

46 Förberedelser för användning > Slå på/av strömmen När huvudströmbrytaren slås från När huvudströmbrytaren slås från kan maskinen inte automatiskt ta emot utskriftsdata från datorer eller fax. Tryck på tangenten Power. Indikator för huvudströmbrytare Kontrollera att indikatorerna är släckta. Kontrollera att lampan i tangenten Power slocknar och att indikatorn för huvudströmbrytaren tänds. Slå från huvudströmbrytaren. OBS! När indikatorn Processing eller indikatorn Memory lyser, arbetar maskinen. Att slå från huvudströmbrytaren när maskinen arbetar kan leda till felfunktion. Om maskinen inte kommer att användas under en längre tid FÖRSIKTIGHET! Om maskinen inte kommer att användas under en viss tid (t.ex. under natten), ska huvudströmbrytaren slås från. Om maskinen inte kommer att användas under en längre tid (t.ex. under semestern) ska nätsladdens kontakt för säkerhets skull dras ut ur eluttaget. Tänk på att frånslaget av huvudströmbrytaren deaktiverar faxöverföring och -mottagning om faxen (tillval) är installerad. VIKTIGT! Skydda allt papper från fukt genom att ta ut det ur kassetterna och försegla det i originalförpackningen. -3

47 Förberedelser för användning > Installera programvara Installera programvara Installera passande programvara på din dator från medföljande Product Library-DVD:n (Product Library) om du vill använda maskinens skrivarfunktion för att överföra data från din dator via TWAIN/WIA eller FAX. Programvara på DVD (Windows) Express Mode eller Custom Mode kan väljas som installationsmetod. Programvaran som kan installeras och metoden för att välja skrivarport kan variera beroende på vilken metod som väljs. Programvara Funktion Beskrivning Installationsmetod Express Mode Custom Mode KX driver Utskrift Med hjälp av denna drivrutin kan maskinen skriva ut filer på en dator. Multipla sidbeskrivningsspråk (PCL XL, KPD etc.) stöds av en enskild drivrutin. Med hjälp av denna skrivardrivrutin kan du utnyttja maskinens funktioner fullt ut. Använd denna drivrutin för att skriva ut PDF-filer. KX (XPS) printer driver Denna skrivardrivrutin stöder XPS-formatet (XML Paper Specification) som har utvecklats av Microsoft Corporation. * Mini printer driver (PCL/KPDL) Detta är en MiniDriver från Microsoft som stöder PCL och KPDL. Det finns vissa begränsningar när det gäller vilka maskinfunktioner och tillval som kan användas med denna drivrutin. TWAIN driver Skanning Genom denna drivrutin kan data skannas till maskinen med hjälp av en TWAIN-kompatibel programvaruapplikation. Maskinen har två typer av TWAIN-drivenheter: en för att skanna ett dokument som är placerat i maskinen, och en för att läsa dokumentdata som lagras i en användarlåda. * WIA driver Network FAX driver File Management Utility KYOCERA Net Direct Print KYOCERA Net Viewer FAX Hjälpprogram WIA (Windows Imaging Acquisition) är en funktion i Windows som möjliggör ömsesidig kommunikation mellan en bildhanteringsenhet såsom en skanner och en programvaruapplikation för bildbehandling. En bild kan läsas in med hjälp av en WIA-kompatibel programvaruapplikation, något som är bekvämt om ingen TWAINkompatibel programvaruapplikation är installerad idatorn. Med hjälp av denna kan man skicka ett dokument som är skapat med ett dataprogram som fax via maskinen. Med detta kan ett skannat dokument skickas till och sparas i en viss nätverksmapp. Med hjälp av detta kan man skriva ut en PDF-fil utan att starta Adobe Acrobat/Reader. Detta är ett hjälpprogram som gör det möjligt att övervaka maskinen i nätverket. Font Dessa är displaytypsnitt som gör det möjligt att använda maskinens inbyggda typsnitt i en programvaruapplikation. * Standardinstallation. De komponenter som skall installeras kan väljas. * Valt som standard. -4

48 Förberedelser för användning > Installera programvara OBS! Installation på Windows måste göras av en användare som är inloggad med administratörsrättigheter. Plug & Play är inaktiverat på enheten när den är i Viloläge. Starta enheten från Energisparläge eller Viloläge innan du fortsätter. Se Energisparläge och Auto energisparläge på sidan -6 och Viloläge och Autoviloläge på sidan -7. För att kunna använda faxfunktionerna krävs en fax (tillval). WIA-drivrutinen kan inte installeras på Windows XP. -5
