Bruksanvisning. Tiger AS LT MT XL. Läs den noga innan idrifttagningen! Bevara bruksanvisningen! Art.: sv Utgåva: 09/2014

Transkript

1 Bruksanvisning Tiger AS LT MT XL Art.: sv Utgåva: 09/2014 Läs den noga innan idrifttagningen! Bevara bruksanvisningen!

2 EG-försäkran om överensstämmelse utbytbar utrustning (Direktiv 2006/42/EG) Härmed förklarar tillverkaren HORSCH Maschinen GmbH Sitzenhof 1 D Schwandorf att produkten, Maskinens beteckning: Maskintyp: Jordbruksredskap från serienr från serienr från serienr från serienr från serienr Tiger 3 AS Tiger 4 AS / starr Tiger 5 AS Tiger 6 AS Tiger 8 AS som denna försäkran avser, motsvarar de relevanta grundläggande hälso- och säkerhetskraven i EG-direktivet 2006/42/EG. För korrekt tillämpning av de hälso- och säkerhetskrav som anges i EG-direktivet har särskilt följande standarder och tekniska specifikationer använts: - EN : EN 1853 : EN ISO 4413 : EN ISO 4414 : EN ISO : EN : Schwandorf, Ort och datum Manfred Köbler Dokumentationsbefullmäktigad HORSCH Maschinen GmbH Sitzenhof Schwandorf Tel: (09431) M. Horsch P. Horsch (Verkställande direktör) (Utveckling och konstruktion)

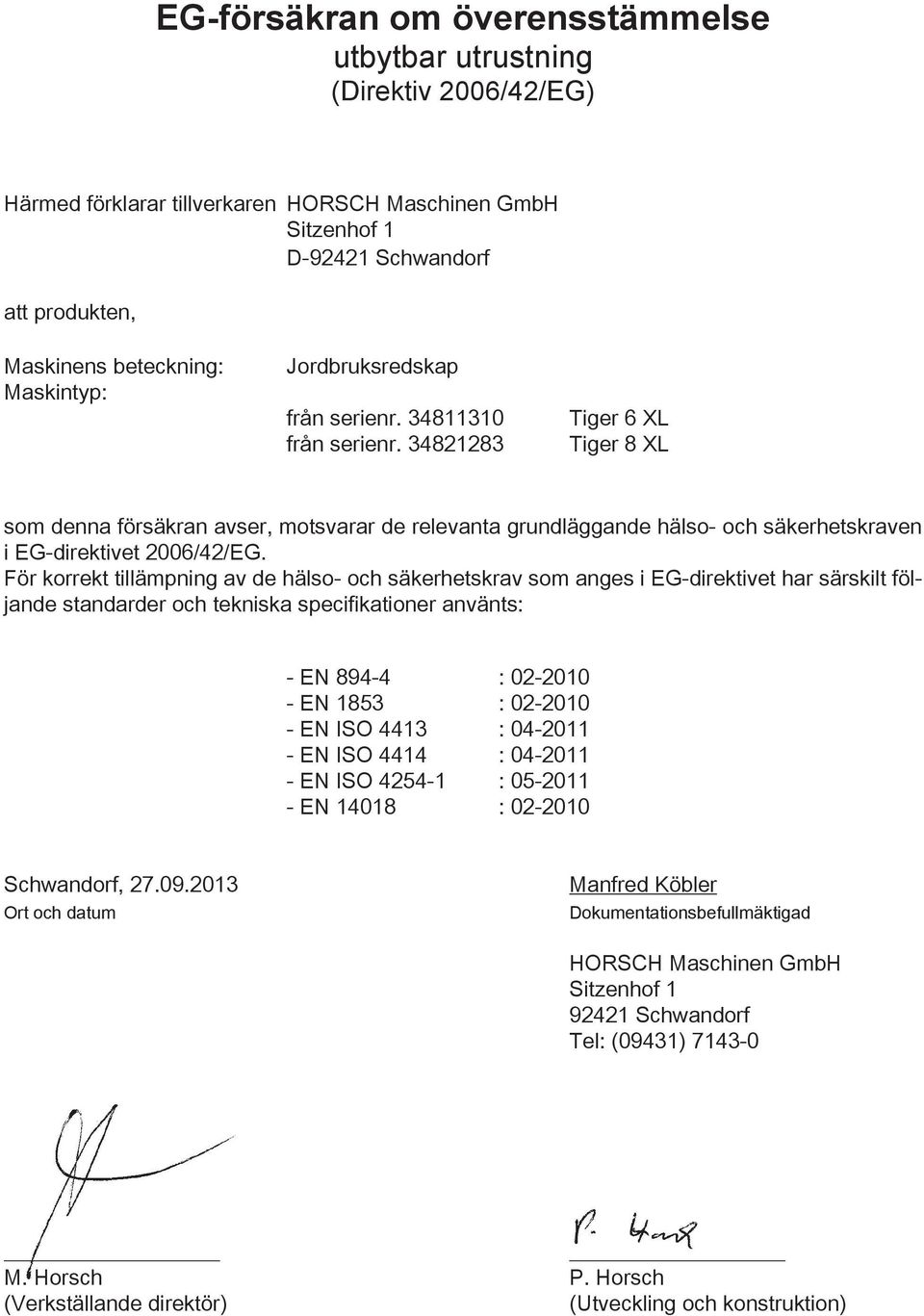

3 EG-försäkran om överensstämmelse utbytbar utrustning (Direktiv 2006/42/EG) Härmed förklarar tillverkaren HORSCH Maschinen GmbH Sitzenhof 1 D Schwandorf att produkten, Maskinens beteckning: Maskintyp: Jordbruksredskap från serienr från serienr från serienr från serienr från serienr Tiger 3 MT Tiger 4 MT / starr Tiger 5 MT Tiger 6 MT Tiger 8 MT som denna försäkran avser, motsvarar de relevanta grundläggande hälso- och säkerhetskraven i EG-direktivet 2006/42/EG. För korrekt tillämpning av de hälso- och säkerhetskrav som anges i EG-direktivet har särskilt följande standarder och tekniska specifikationer använts: - EN : EN 1853 : EN ISO 4413 : EN ISO 4414 : EN ISO : EN : Schwandorf, Ort och datum Manfred Köbler Dokumentationsbefullmäktigad HORSCH Maschinen GmbH Sitzenhof Schwandorf Tel: (09431) M. Horsch P. Horsch (Verkställande direktör) (Utveckling och konstruktion)

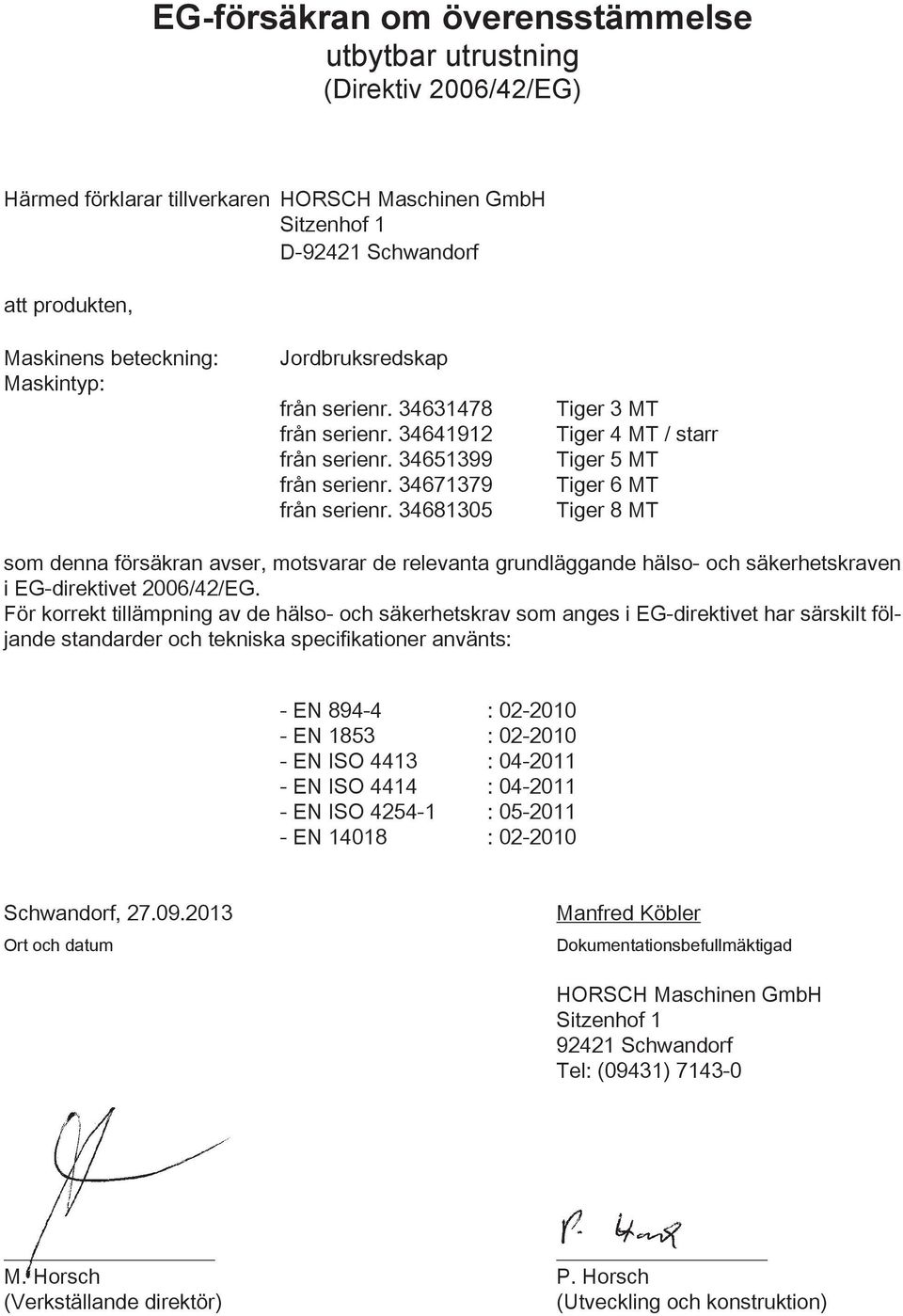

4 EG-försäkran om överensstämmelse utbytbar utrustning (Direktiv 2006/42/EG) Härmed förklarar tillverkaren HORSCH Maschinen GmbH Sitzenhof 1 D Schwandorf att produkten, Maskinens beteckning: Maskintyp: Jordbruksredskap från serienr från serienr från serienr Tiger 5 LT Tiger 6 LT Tiger 8 LT som denna försäkran avser, motsvarar de relevanta grundläggande hälso- och säkerhetskraven i EG-direktivet 2006/42/EG. För korrekt tillämpning av de hälso- och säkerhetskrav som anges i EG-direktivet har särskilt följande standarder och tekniska specifikationer använts: - EN : EN 1853 : EN ISO 4413 : EN ISO 4414 : EN ISO : EN : Schwandorf, Ort och datum Manfred Köbler Dokumentationsbefullmäktigad HORSCH Maschinen GmbH Sitzenhof Schwandorf Tel: (09431) M. Horsch P. Horsch (Verkställande direktör) (Utveckling och konstruktion)

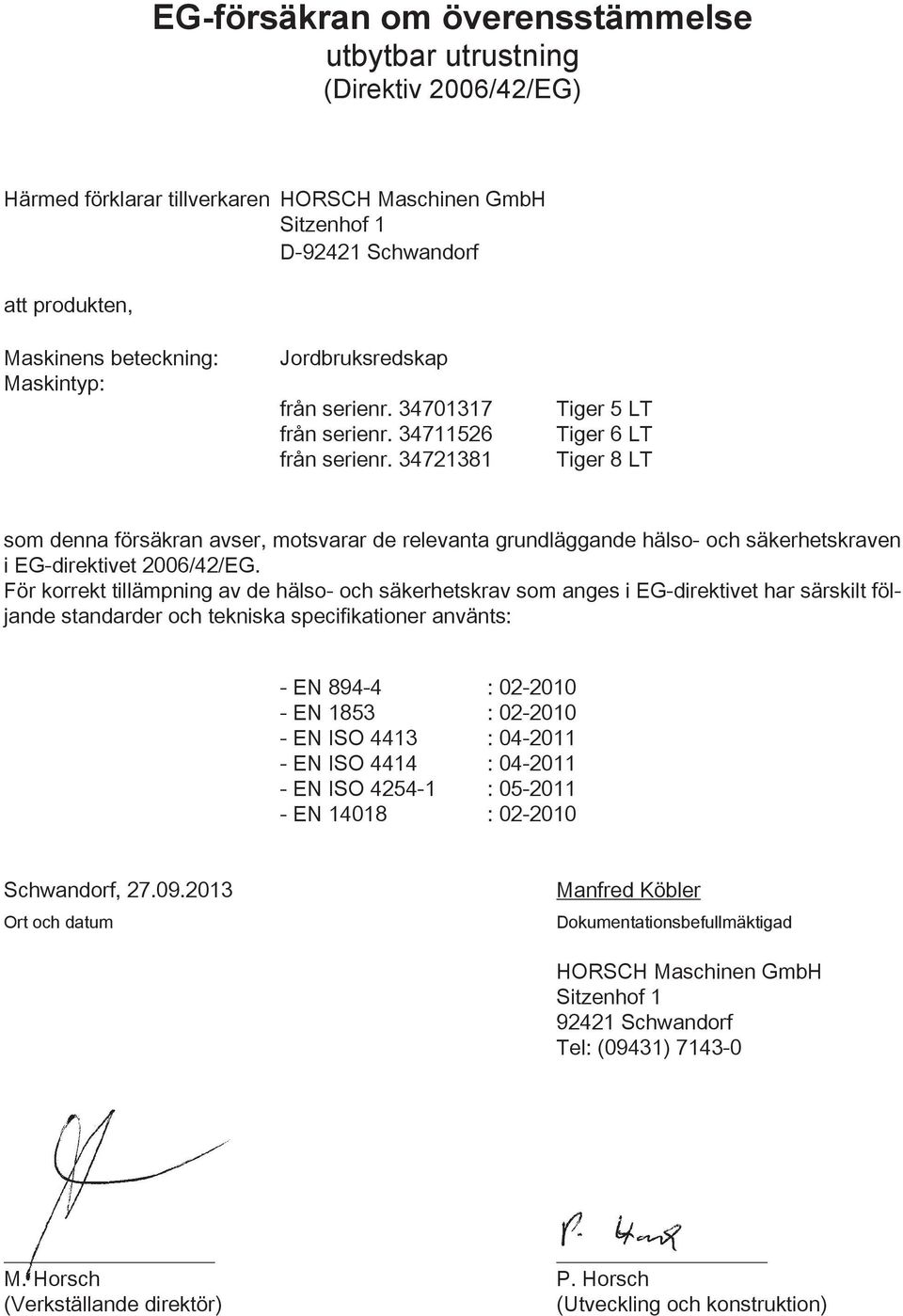

5 EG-försäkran om överensstämmelse utbytbar utrustning (Direktiv 2006/42/EG) Härmed förklarar tillverkaren HORSCH Maschinen GmbH Sitzenhof 1 D Schwandorf att produkten, Maskinens beteckning: Maskintyp: Jordbruksredskap från serienr från serienr Tiger 6 XL Tiger 8 XL som denna försäkran avser, motsvarar de relevanta grundläggande hälso- och säkerhetskraven i EG-direktivet 2006/42/EG. För korrekt tillämpning av de hälso- och säkerhetskrav som anges i EG-direktivet har särskilt följande standarder och tekniska specifikationer använts: - EN : EN 1853 : EN ISO 4413 : EN ISO 4414 : EN ISO : EN : Schwandorf, Ort och datum Manfred Köbler Dokumentationsbefullmäktigad HORSCH Maschinen GmbH Sitzenhof Schwandorf Tel: (09431) M. Horsch P. Horsch (Verkställande direktör) (Utveckling och konstruktion)

6

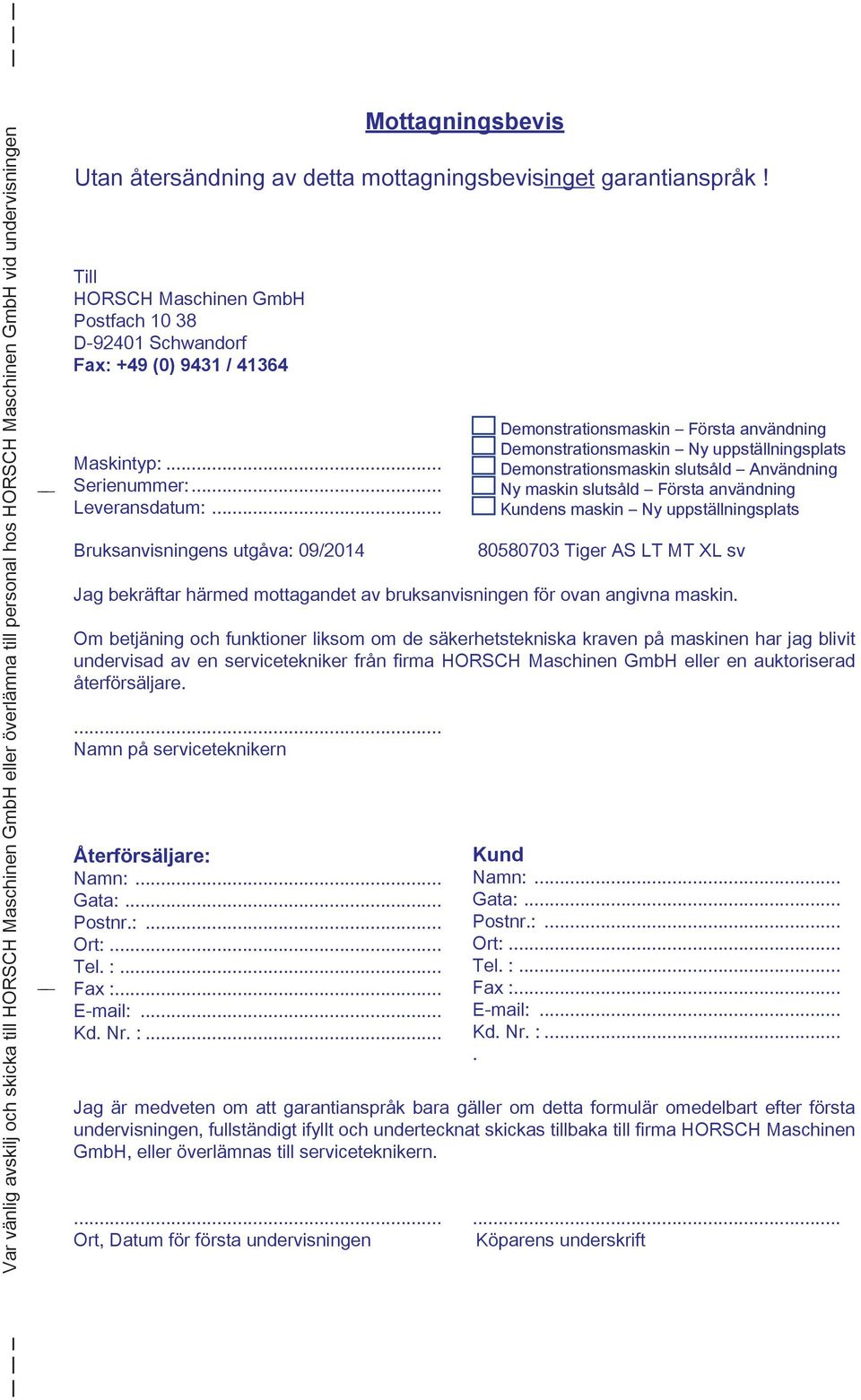

7 Var vänlig avskilj och skicka till HORSCH Maschinen GmbH eller överlämna till personal hos HORSCH Maschinen GmbH vid undervisningen Bruksanvisningens utgåva: 09/ Tiger AS LT MT XL sv Jag bekräftar härmed mottagandet av bruksanvisningen för ovan angivna maskin. Om betjäning och funktioner liksom om de säkerhetstekniska kraven på maskinen har jag blivit undervisad av en servicetekniker från firma HORSCH Maschinen GmbH eller en auktoriserad återförsäljare.... Namn på serviceteknikern Mottagningsbevis Utan återsändning av detta mottagningsbevisinget garantianspråk! Till HORSCH Maschinen GmbH Postfach D Schwandorf Fax: +49 (0) 9431 / Maskintyp:... Serienummer:... Leveransdatum:... Återförsäljare: Namn:... Gata:... Postnr.:... Ort:... Tel. :... Fax : Kd. Nr. :... Demonstrationsmaskin Första användning Demonstrationsmaskin Ny uppställningsplats Demonstrationsmaskin slutsåld Användning Ny maskin slutsåld Första användning Kundens maskin Ny uppställningsplats Kund Namn:... Gata:... Postnr.:... Ort:... Tel. :... Fax : Kd. Nr. :.... Jag är medveten om att garantianspråk bara gäller om detta formulär omedelbart efter första undervisningen, fullständigt ifyllt och undertecknat skickas tillbaka till firma HORSCH Maschinen GmbH, eller överlämnas till serviceteknikern Ort, Datum för första undervisningen Köparens underskrift

8

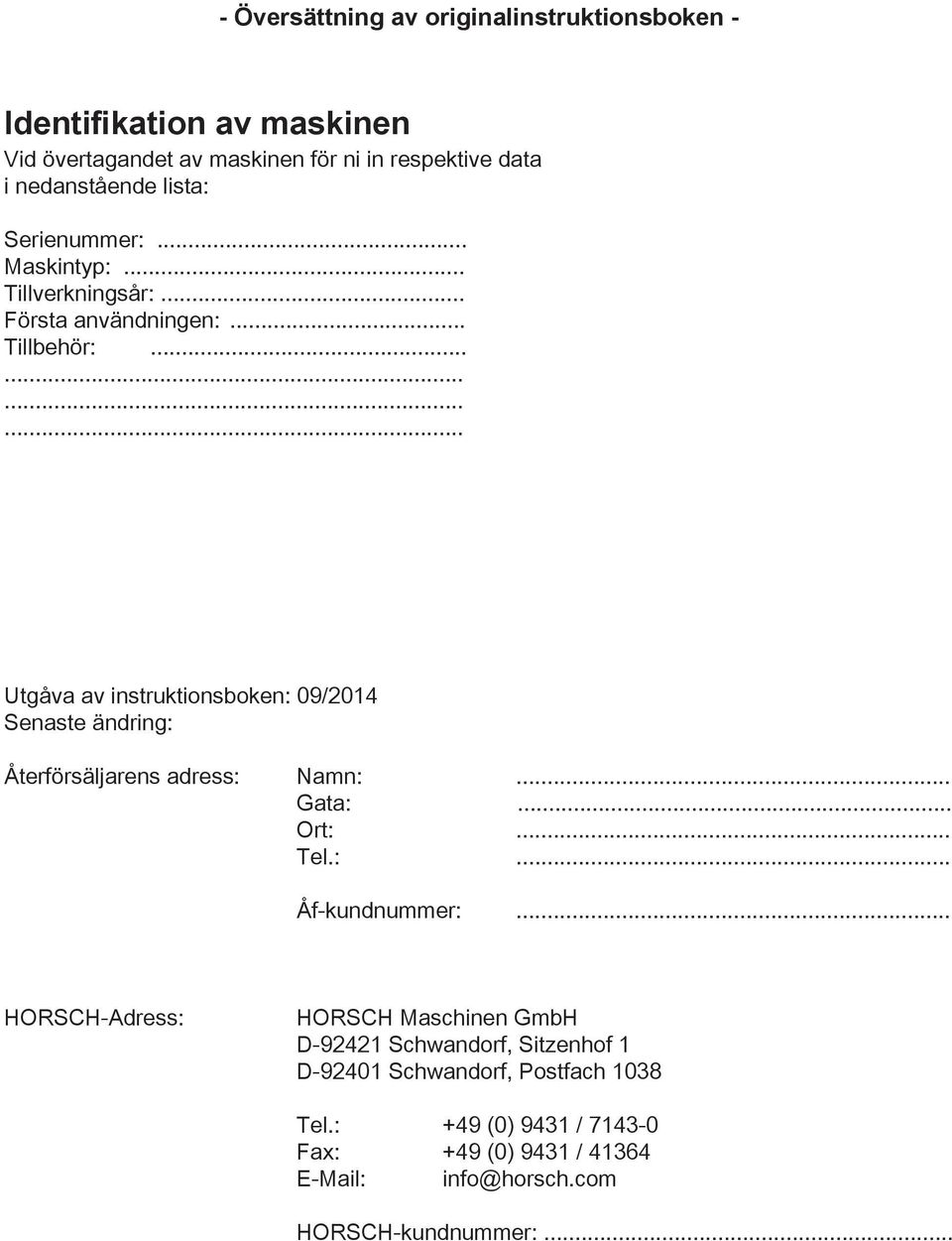

9 - Översättning av originalinstruktionsboken - Identifikation av maskinen Vid övertagandet av maskinen för ni in respektive data i nedanstående lista: Serienummer:... Maskintyp:... Tillverkningsår:... Första användningen:... Tillbehör: Utgåva av instruktionsboken: 09/2014 Senaste ändring: Återförsäljarens adress: Namn:... Gata:... Ort:... Tel.:... Åf-kundnummer:... HORSCH-Adress: HORSCH Maschinen GmbH D Schwandorf, Sitzenhof 1 D Schwandorf, Postfach 1038 Tel.: +49 (0) 9431 / Fax: +49 (0) 9431 / info@horsch.com HORSCH-kundnummer:...

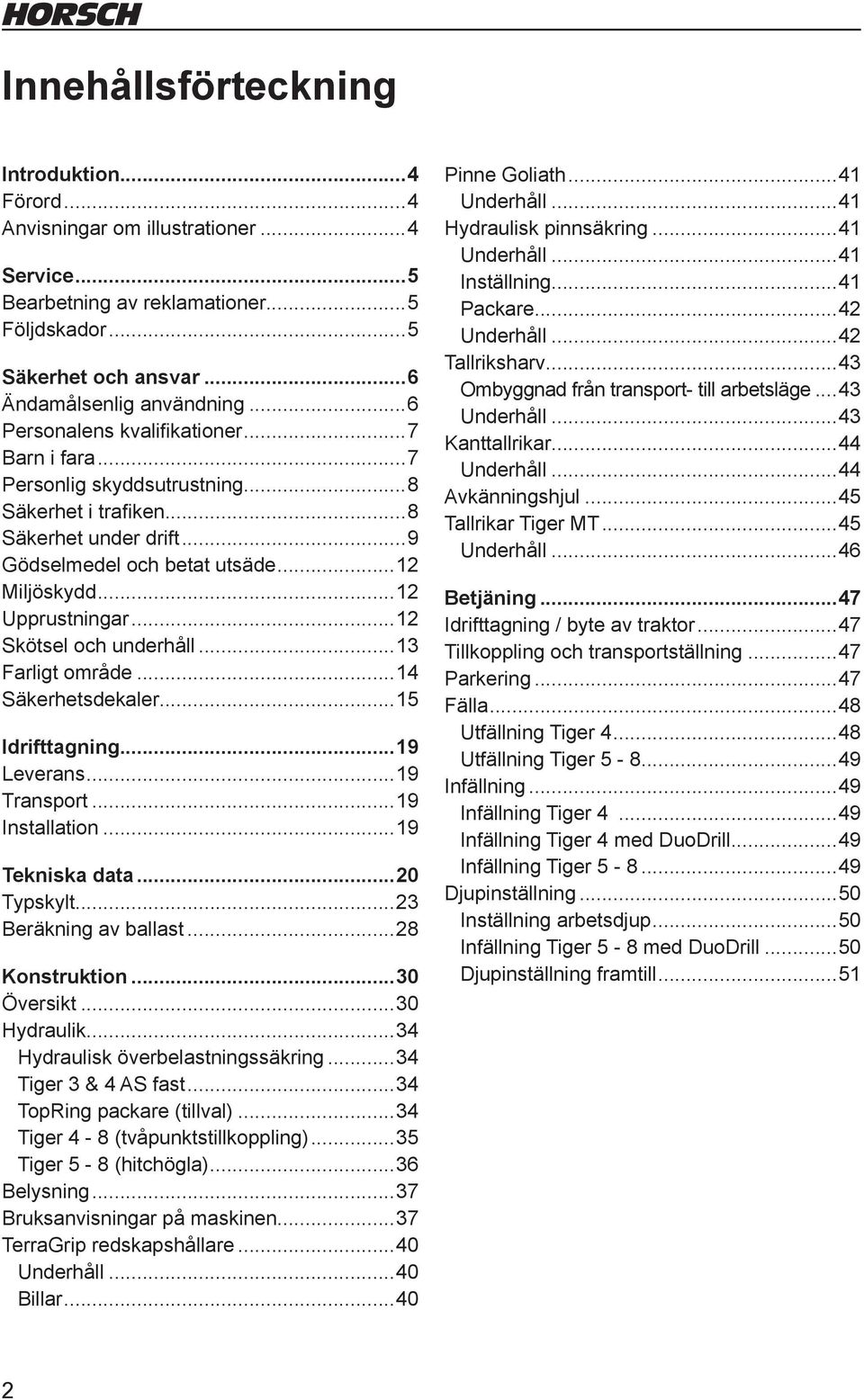

10 Innehållsförteckning Introduktion...4 Förord...4 Anvisningar om illustrationer...4 Service...5 Bearbetning av reklamationer...5 Följdskador...5 Säkerhet och ansvar...6 Ändamålsenlig användning...6 Personalens kvalifikationer...7 Barn i fara...7 Personlig skyddsutrustning...8 Säkerhet i trafiken...8 Säkerhet under drift...9 Gödselmedel och betat utsäde...12 Miljöskydd...12 Upprustningar...12 Skötsel och underhåll...13 Farligt område...14 Säkerhetsdekaler...15 Idrifttagning...19 Leverans...19 Transport...19 Installation...19 Tekniska data...20 Typskylt...23 Beräkning av ballast...28 Konstruktion...30 Översikt...30 Hydraulik...34 Hydraulisk överbelastningssäkring...34 Tiger 3 & 4 AS fast...34 TopRing packare (tillval)...34 Tiger 4-8 (tvåpunktstillkoppling)...35 Tiger 5-8 (hitchögla)...36 Belysning...37 Bruksanvisningar på maskinen...37 TerraGrip redskapshållare...40 Underhåll...40 Billar...40 Pinne Goliath...41 Underhåll...41 Hydraulisk pinnsäkring...41 Underhåll...41 Inställning...41 Packare...42 Underhåll...42 Tallriksharv...43 Ombyggnad från transport- till arbetsläge...43 Underhåll...43 Kanttallrikar...44 Underhåll...44 Avkänningshjul...45 Tallrikar Tiger MT...45 Underhåll...46 Betjäning...47 Idrifttagning / byte av traktor...47 Tillkoppling och transportställning...47 Parkering...47 Fälla...48 Utfällning Tiger Utfällning Tiger Infällning...49 Infällning Tiger Infällning Tiger 4 med DuoDrill...49 Infällning Tiger Djupinställning...50 Inställning arbetsdjup...50 Infällning Tiger 5-8 med DuoDrill...50 Djupinställning framtill

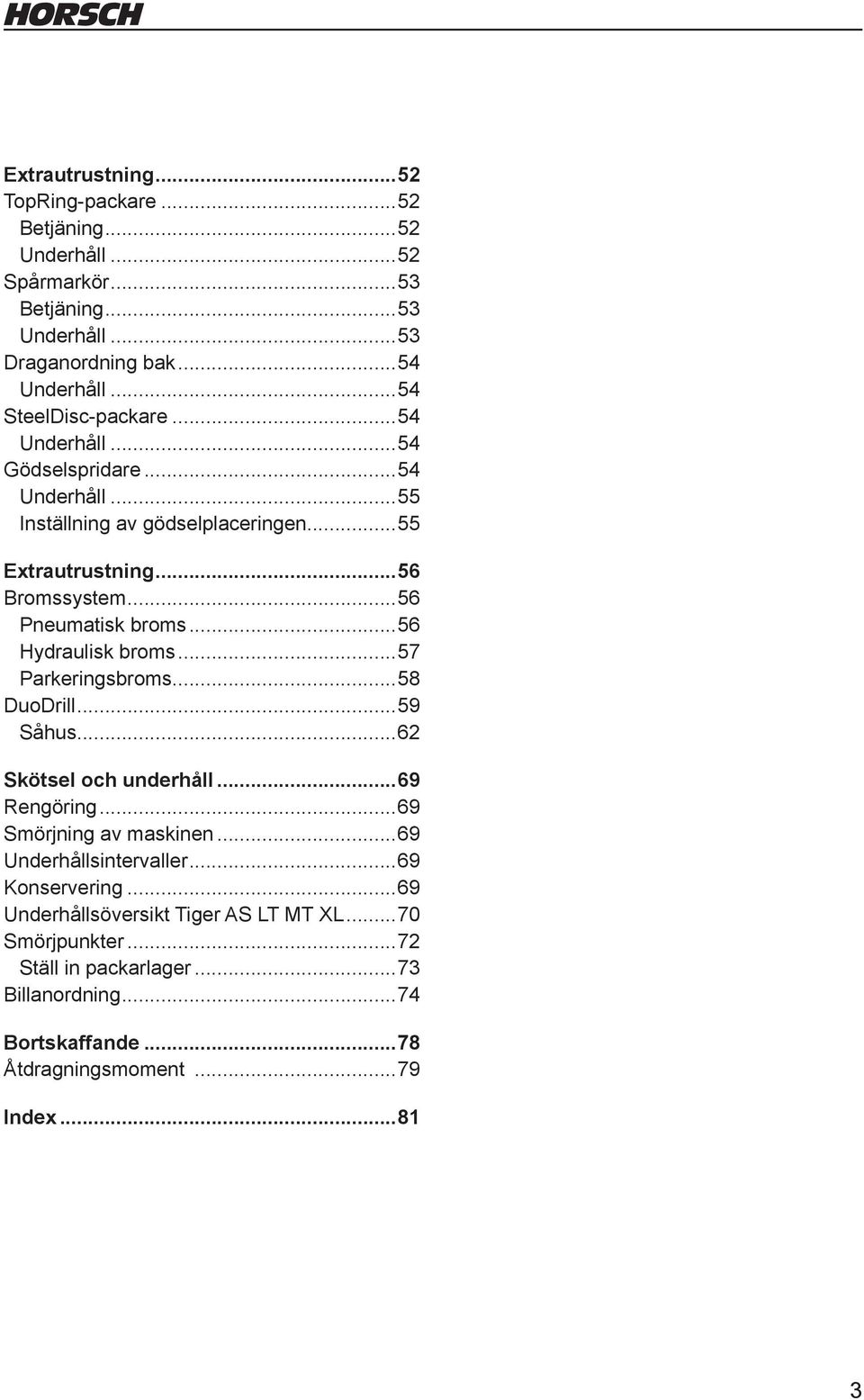

11 Extrautrustning...52 TopRing-packare...52 Betjäning...52 Underhåll...52 Spårmarkör...53 Betjäning...53 Underhåll...53 Draganordning bak...54 Underhåll...54 SteelDisc-packare...54 Underhåll...54 Gödselspridare...54 Underhåll...55 Inställning av gödselplaceringen...55 Extrautrustning...56 Bromssystem...56 Pneumatisk broms...56 Hydraulisk broms...57 Parkeringsbroms...58 DuoDrill...59 Såhus...62 Skötsel och underhåll...69 Rengöring...69 Smörjning av maskinen...69 Underhållsintervaller...69 Konservering...69 Underhållsöversikt Tiger AS LT MT XL...70 Smörjpunkter...72 Ställ in packarlager...73 Billanordning...74 Bortskaffande...78 Åtdragningsmoment...79 Index

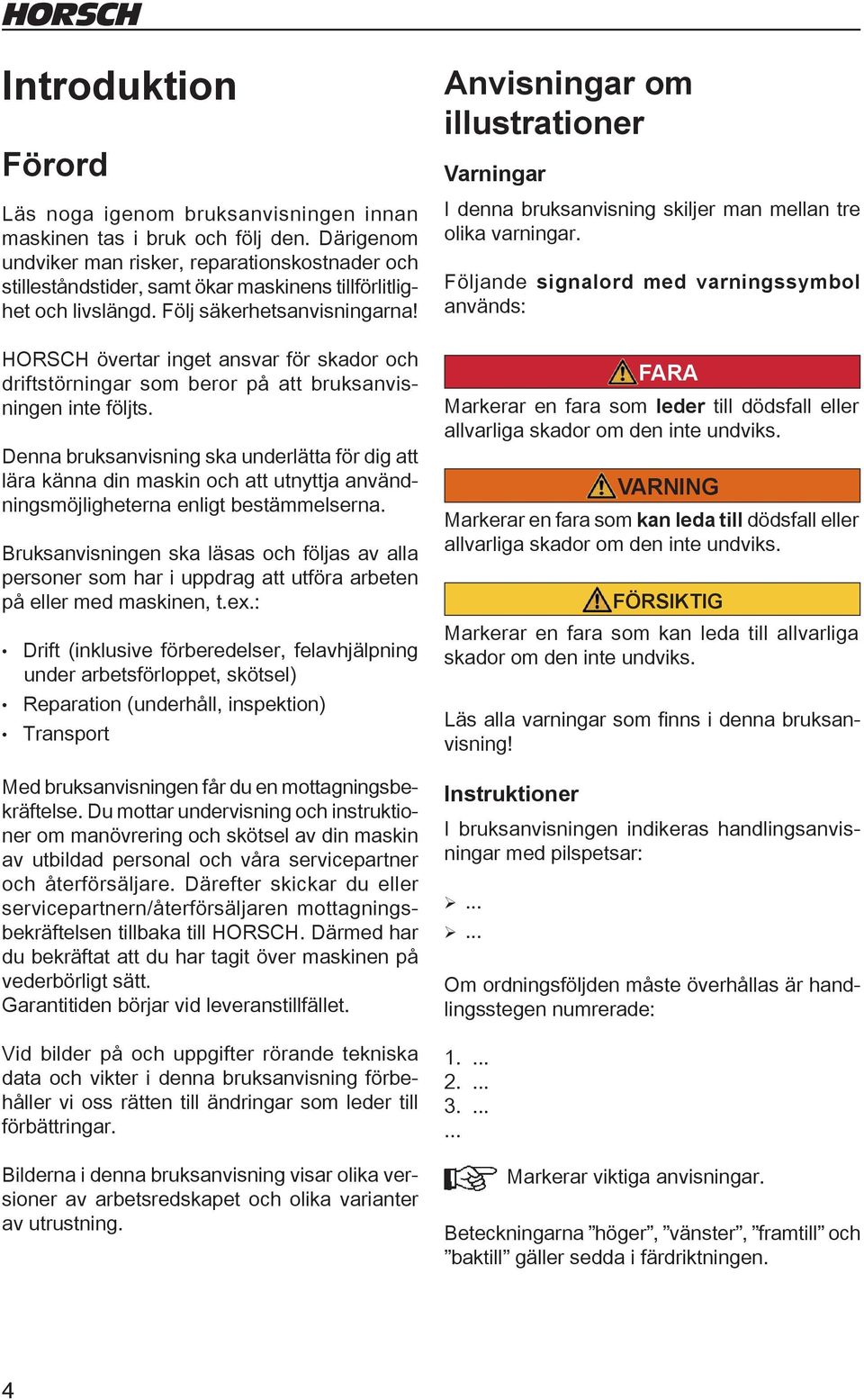

12 Introduktion Förord Läs noga igenom bruksanvisningen innan maskinen tas i bruk och följ den. Därigenom undviker man risker, reparationskostnader och stilleståndstider, samt ökar maskinens tillförlitlighet och livslängd. Följ säkerhetsanvisningarna! HORSCH övertar inget ansvar för skador och driftstörningar som beror på att bruksanvisningen inte följts. Denna bruksanvisning ska underlätta för dig att lära känna din maskin och att utnyttja användningsmöjligheterna enligt bestämmelserna. Bruksanvisningen ska läsas och följas av alla personer som har i uppdrag att utföra arbeten på eller med maskinen, t.ex.: Drift (inklusive förberedelser, felavhjälpning under arbetsförloppet, skötsel) Reparation (underhåll, inspektion) Transport Med bruksanvisningen får du en mottagningsbekräftelse. Du mottar undervisning och instruktioner om manövrering och skötsel av din maskin av utbildad personal och våra servicepartner och återförsäljare. Därefter skickar du eller servicepartnern/återförsäljaren mottagningsbekräftelsen tillbaka till HORSCH. Därmed har du bekräftat att du har tagit över maskinen på vederbörligt sätt. Garantitiden börjar vid leveranstillfället. Vid bilder på och uppgifter rörande tekniska data och vikter i denna bruksanvisning förbehåller vi oss rätten till ändringar som leder till förbättringar. Bilderna i denna bruksanvisning visar olika versioner av arbetsredskapet och olika varianter av utrustning. Anvisningar om illustrationer Varningar I denna bruksanvisning skiljer man mellan tre olika varningar. Följande signalord med varningssymbol används: FARA Markerar en fara som leder till dödsfall eller allvarliga skador om den inte undviks. VARNING Markerar en fara som kan leda till dödsfall eller allvarliga skador om den inte undviks. FÖRSIKTIG Markerar en fara som kan leda till allvarliga skador om den inte undviks. Läs alla varningar som finns i denna bruksanvisning! Instruktioner I bruksanvisningen indikeras handlingsanvisningar med pilspetsar: ¾... ¾... Om ordningsföljden måste överhållas är handlingsstegen numrerade: Markerar viktiga anvisningar. Beteckningarna höger, vänster, framtill och baktill gäller sedda i färdriktningen. 4

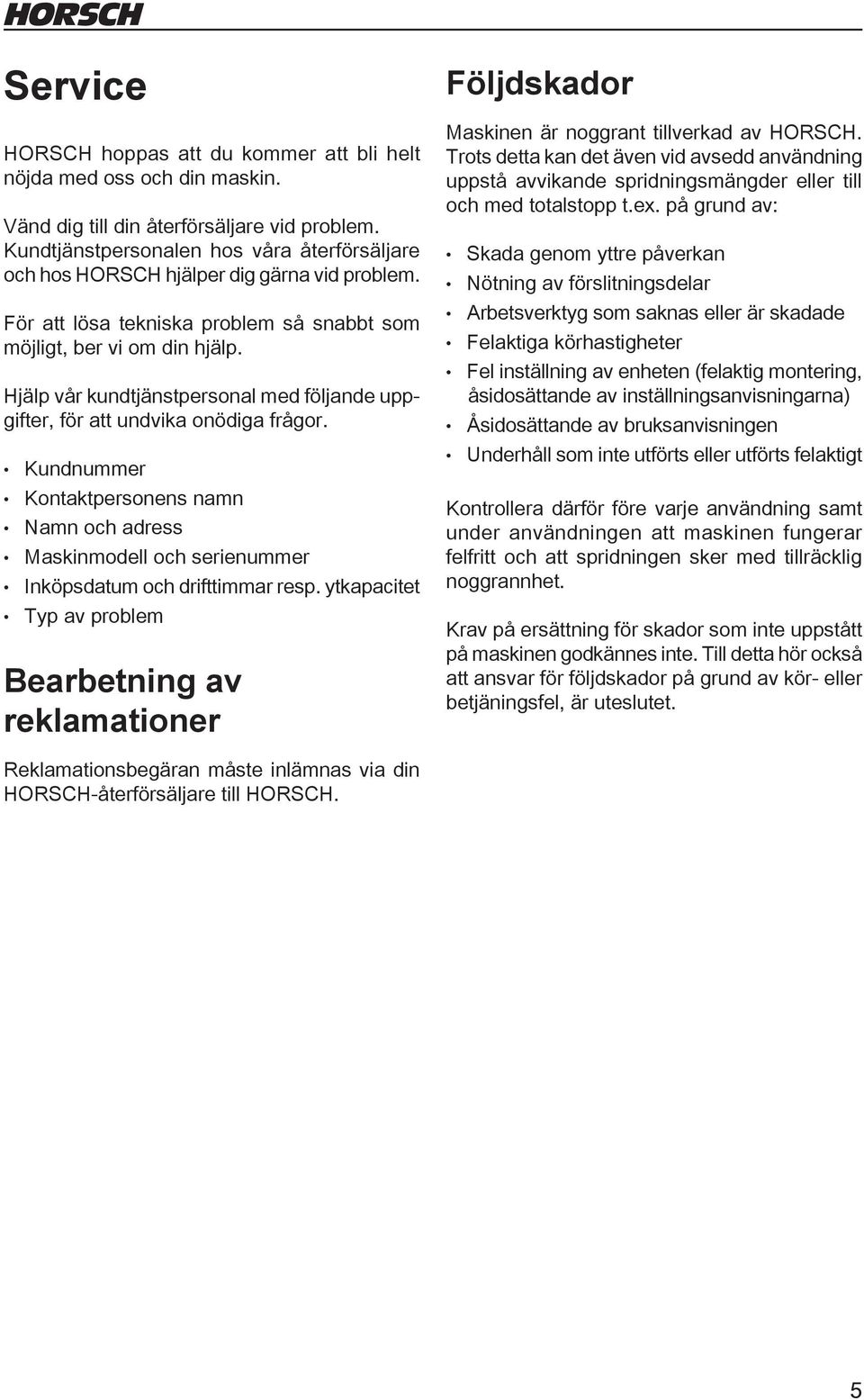

13 Service HORSCH hoppas att du kommer att bli helt nöjda med oss och din maskin. Vänd dig till din återförsäljare vid problem. Kundtjänstpersonalen hos våra återförsäljare och hos HORSCH hjälper dig gärna vid problem. För att lösa tekniska problem så snabbt som möjligt, ber vi om din hjälp. Hjälp vår kundtjänstpersonal med följande uppgifter, för att undvika onödiga frågor. Kundnummer Kontaktpersonens namn Namn och adress Maskinmodell och serienummer Inköpsdatum och drifttimmar resp. ytkapacitet Typ av problem Bearbetning av reklamationer Följdskador Maskinen är noggrant tillverkad av HORSCH. Trots detta kan det även vid avsedd användning uppstå avvikande spridningsmängder eller till och med totalstopp t.ex. på grund av: Skada genom yttre påverkan Nötning av förslitningsdelar Arbetsverktyg som saknas eller är skadade Felaktiga körhastigheter Fel inställning av enheten (felaktig montering, åsidosättande av inställningsanvisningarna) Åsidosättande av bruksanvisningen Underhåll som inte utförts eller utförts felaktigt Kontrollera därför före varje användning samt under användningen att maskinen fungerar felfritt och att spridningen sker med tillräcklig noggrannhet. Krav på ersättning för skador som inte uppstått på maskinen godkännes inte. Till detta hör också att ansvar för följdskador på grund av kör- eller betjäningsfel, är uteslutet. Reklamationsbegäran måste inlämnas via din HORSCH-återförsäljare till HORSCH. 5

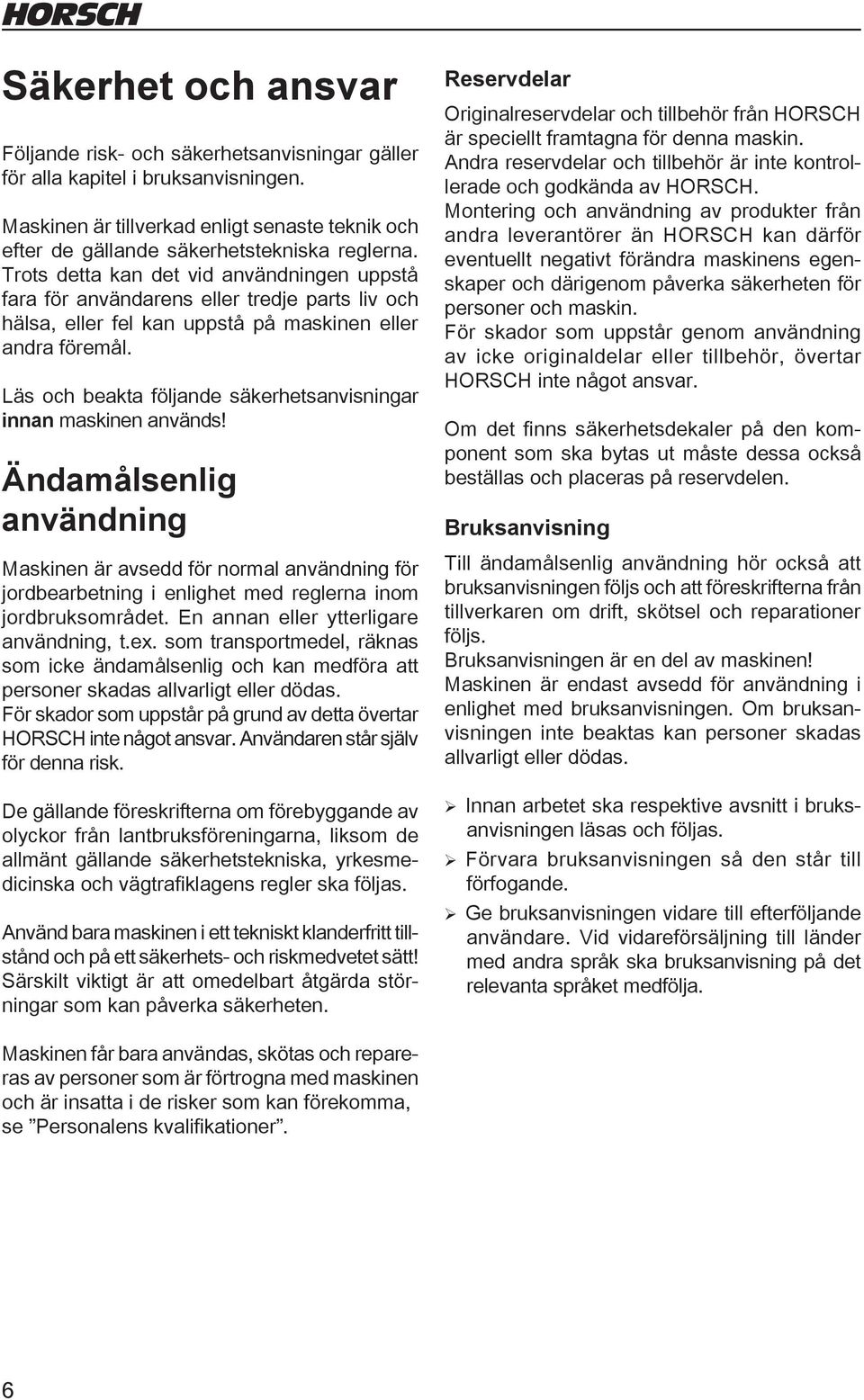

14 Säkerhet och ansvar Följande risk- och säkerhetsanvisningar gäller för alla kapitel i bruksanvisningen. Maskinen är tillverkad enligt senaste teknik och efter de gällande säkerhetstekniska reglerna. Trots detta kan det vid användningen uppstå fara för användarens eller tredje parts liv och hälsa, eller fel kan uppstå på maskinen eller andra föremål. Läs och beakta följande säkerhetsanvisningar innan maskinen används! Ändamålsenlig användning Maskinen är avsedd för normal användning för jordbearbetning i enlighet med reglerna inom jordbruksområdet. En annan eller ytterligare användning, t.ex. som transportmedel, räknas som icke ändamålsenlig och kan medföra att personer skadas allvarligt eller dödas. För skador som uppstår på grund av detta övertar HORSCH inte något ansvar. Användaren står själv för denna risk. De gällande föreskrifterna om förebyggande av olyckor från lantbruksföreningarna, liksom de allmänt gällande säkerhetstekniska, yrkesmedicinska och vägtrafiklagens regler ska följas. Använd bara maskinen i ett tekniskt klanderfritt tillstånd och på ett säkerhets- och riskmedvetet sätt! Särskilt viktigt är att omedelbart åtgärda störningar som kan påverka säkerheten. Reservdelar Originalreservdelar och tillbehör från HORSCH är speciellt framtagna för denna maskin. Andra reservdelar och tillbehör är inte kontrollerade och godkända av HORSCH. Montering och användning av produkter från andra leverantörer än HORSCH kan därför eventuellt negativt förändra maskinens egenskaper och därigenom påverka säkerheten för personer och maskin. För skador som uppstår genom användning av icke originaldelar eller tillbehör, övertar HORSCH inte något ansvar. Om det finns säkerhetsdekaler på den komponent som ska bytas ut måste dessa också beställas och placeras på reservdelen. Bruksanvisning Till ändamålsenlig användning hör också att bruksanvisningen följs och att föreskrifterna från tillverkaren om drift, skötsel och reparationer följs. Bruksanvisningen är en del av maskinen! Maskinen är endast avsedd för användning i enlighet med bruksanvisningen. Om bruksanvisningen inte beaktas kan personer skadas allvarligt eller dödas. ¾Innan arbetet ska respektive avsnitt i bruksanvisningen läsas och följas. ¾ Förvara bruksanvisningen så den står till förfogande. ¾ Ge bruksanvisningen vidare till efterföljande användare. Vid vidareförsäljning till länder med andra språk ska bruksanvisning på det relevanta språket medfölja. Maskinen får bara användas, skötas och repareras av personer som är förtrogna med maskinen och är insatta i de risker som kan förekomma, se Personalens kvalifikationer. 6

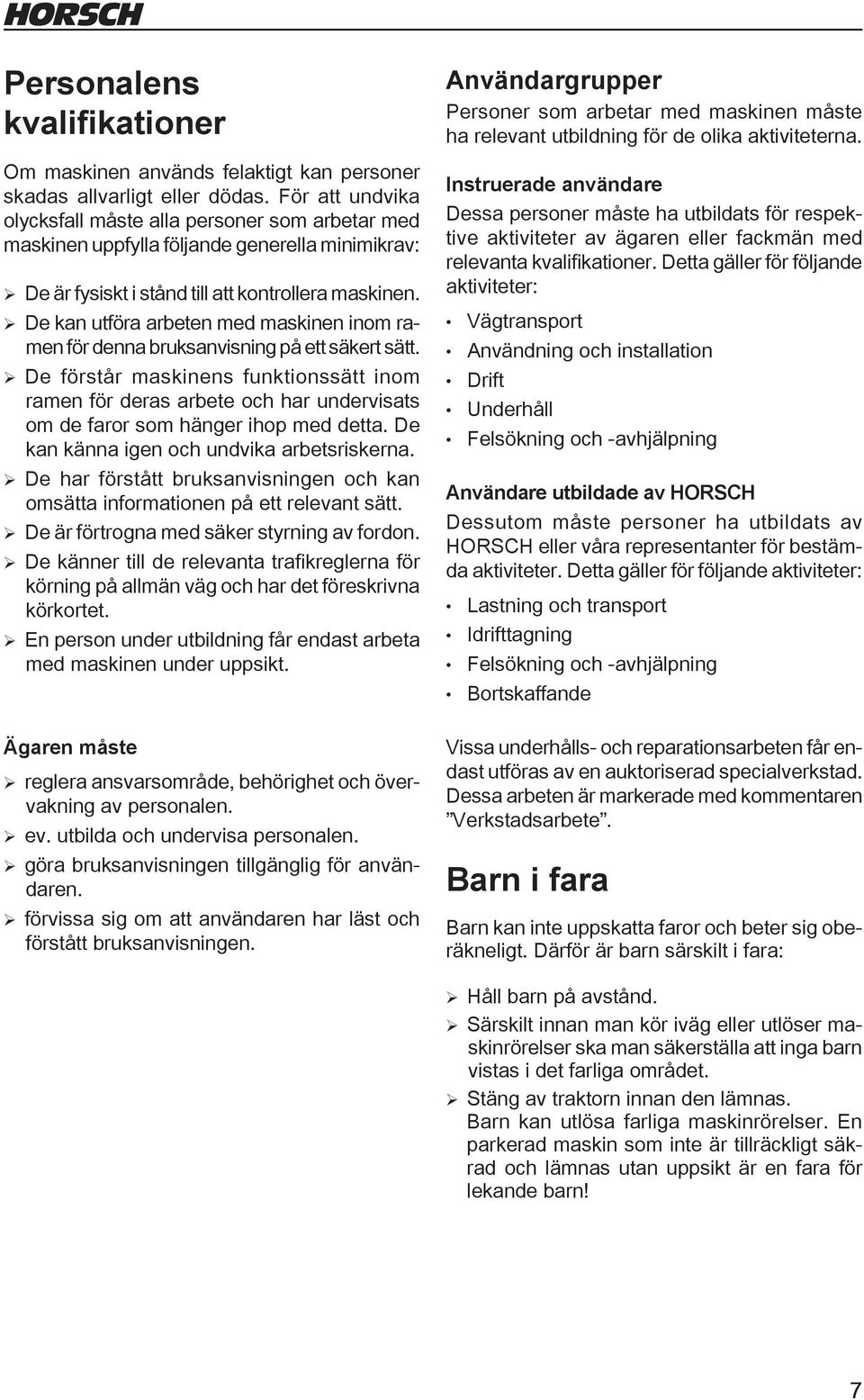

15 Personalens kvalifikationer Om maskinen används felaktigt kan personer skadas allvarligt eller dödas. För att undvika olycksfall måste alla personer som arbetar med maskinen uppfylla följande generella minimikrav: ¾ De är fysiskt i stånd till att kontrollera maskinen. ¾ De kan utföra arbeten med maskinen inom ramen för denna bruksanvisning på ett säkert sätt. ¾ De förstår maskinens funktionssätt inom ramen för deras arbete och har undervisats om de faror som hänger ihop med detta. De kan känna igen och undvika arbetsriskerna. ¾ De har förstått bruksanvisningen och kan omsätta informationen på ett relevant sätt. ¾ De är förtrogna med säker styrning av fordon. ¾ De känner till de relevanta trafikreglerna för körning på allmän väg och har det föreskrivna körkortet. ¾ En person under utbildning får endast arbeta med maskinen under uppsikt. Ägaren måste ¾reglera ansvarsområde, behörighet och övervakning av personalen. ¾ev. utbilda och undervisa personalen. ¾göra bruksanvisningen tillgänglig för användaren. ¾ förvissa sig om att användaren har läst och förstått bruksanvisningen. Användargrupper Personer som arbetar med maskinen måste ha relevant utbildning för de olika aktiviteterna. Instruerade användare Dessa personer måste ha utbildats för respektive aktiviteter av ägaren eller fackmän med relevanta kvalifikationer. Detta gäller för följande aktiviteter: Vägtransport Användning och installation Drift Underhåll Felsökning och -avhjälpning Användare utbildade av HORSCH Dessutom måste personer ha utbildats av HORSCH eller våra representanter för bestämda aktiviteter. Detta gäller för följande aktiviteter: Lastning och transport Idrifttagning Felsökning och -avhjälpning Bortskaffande Vissa underhålls- och reparationsarbeten får endast utföras av en auktoriserad specialverkstad. Dessa arbeten är markerade med kommentaren Verkstadsarbete. Barn i fara Barn kan inte uppskatta faror och beter sig oberäkneligt. Därför är barn särskilt i fara: ¾ Håll barn på avstånd. ¾ Särskilt innan man kör iväg eller utlöser maskinrörelser ska man säkerställa att inga barn vistas i det farliga området. ¾Stäng av traktorn innan den lämnas. Barn kan utlösa farliga maskinrörelser. En parkerad maskin som inte är tillräckligt säkrad och lämnas utan uppsikt är en fara för lekande barn! 7

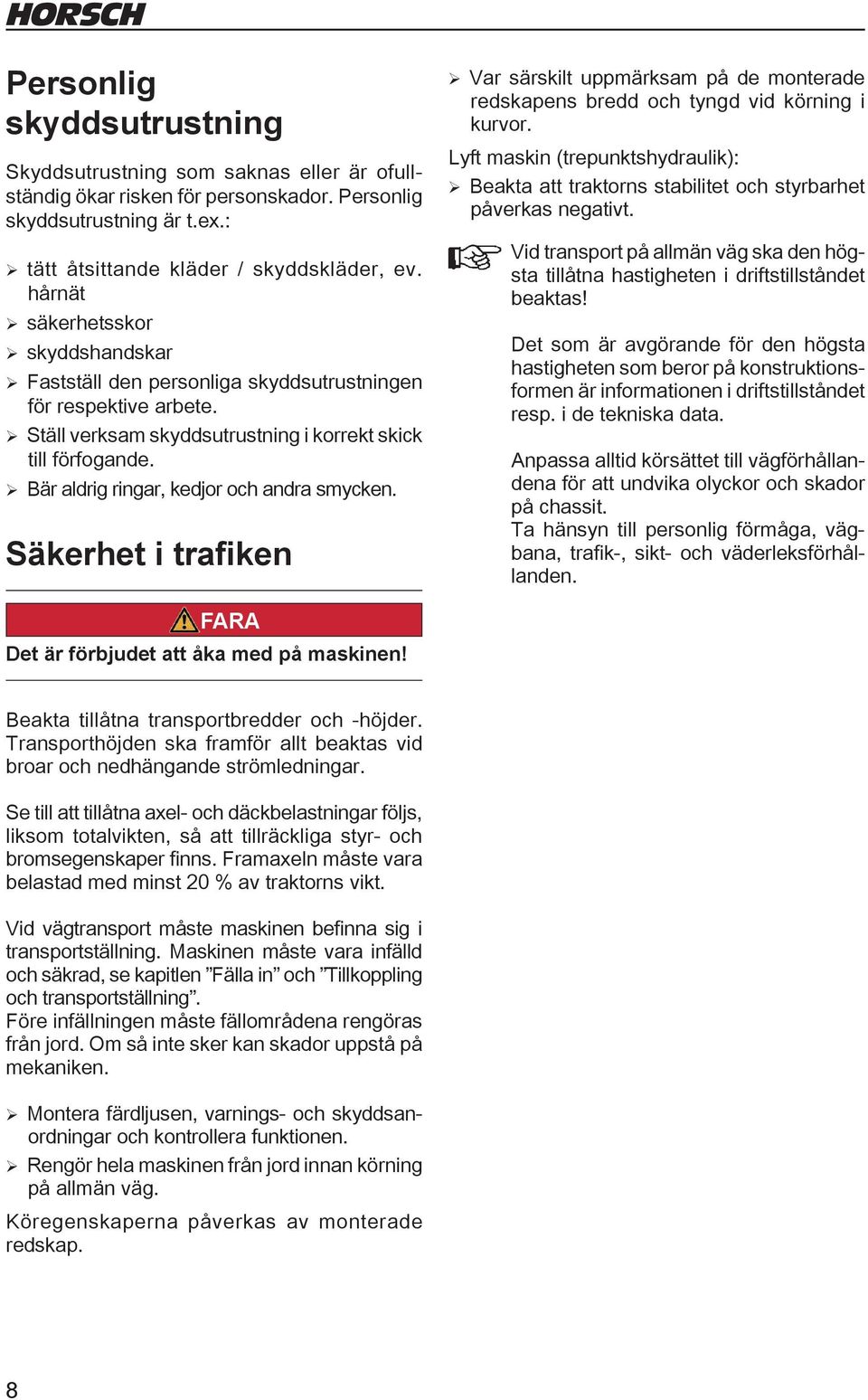

16 Personlig skyddsutrustning Skyddsutrustning som saknas eller är ofullständig ökar risken för personskador. Personlig skyddsutrustning är t.ex.: ¾ tätt åtsittande kläder / skyddskläder, ev. hårnät ¾säkerhetsskor ¾skyddshandskar ¾ Fastställ den personliga skyddsutrustningen för respektive arbete. ¾ Ställ verksam skyddsutrustning i korrekt skick till förfogande. ¾Bär aldrig ringar, kedjor och andra smycken. Säkerhet i trafiken ¾ Var särskilt uppmärksam på de monterade redskapens bredd och tyngd vid körning i kurvor. Lyft maskin (trepunktshydraulik): ¾ Beakta att traktorns stabilitet och styrbarhet påverkas negativt. Vid transport på allmän väg ska den högsta tillåtna hastigheten i driftstillståndet beaktas! Det som är avgörande för den högsta hastigheten som beror på konstruktionsformen är informationen i driftstillståndet resp. i de tekniska data. Anpassa alltid körsättet till vägförhållandena för att undvika olyckor och skador på chassit. Ta hänsyn till personlig förmåga, vägbana, trafik-, sikt- och väderleksförhållanden. FARA Det är förbjudet att åka med på maskinen! Beakta tillåtna transportbredder och -höjder. Transporthöjden ska framför allt beaktas vid broar och nedhängande strömledningar. Se till att tillåtna axel- och däckbelastningar följs, liksom totalvikten, så att tillräckliga styr- och bromsegenskaper finns. Framaxeln måste vara belastad med minst 20 % av traktorns vikt. Vid vägtransport måste maskinen befinna sig i transportställning. Maskinen måste vara infälld och säkrad, se kapitlen Fälla in och Tillkoppling och transportställning. Före infällningen måste fällområdena rengöras från jord. Om så inte sker kan skador uppstå på mekaniken. ¾Montera färdljusen, varnings- och skyddsanordningar och kontrollera funktionen. ¾ Rengör hela maskinen från jord innan körning på allmän väg. Köregenskaperna påverkas av monterade redskap. 8

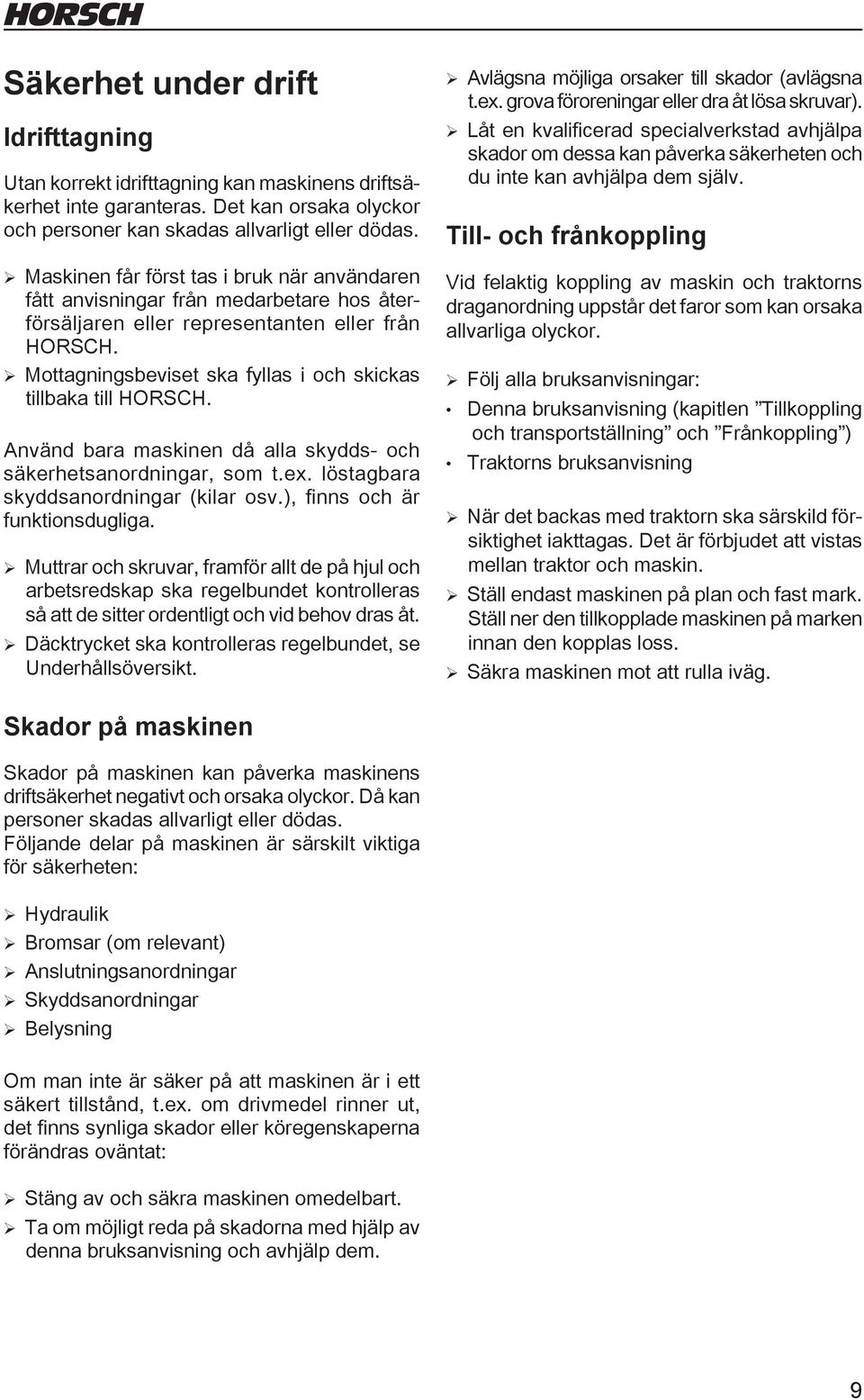

17 Säkerhet under drift Idrifttagning Utan korrekt idrifttagning kan maskinens driftsäkerhet inte garanteras. Det kan orsaka olyckor och personer kan skadas allvarligt eller dödas. ¾ Maskinen får först tas i bruk när användaren fått anvisningar från medarbetare hos återförsäljaren eller representanten eller från HORSCH. ¾ Mottagningsbeviset ska fyllas i och skickas tillbaka till HORSCH. Använd bara maskinen då alla skydds- och säkerhetsanordningar, som t.ex. löstagbara skyddsanordningar (kilar osv.), finns och är funktionsdugliga. ¾ Muttrar och skruvar, framför allt de på hjul och arbetsredskap ska regelbundet kontrolleras så att de sitter ordentligt och vid behov dras åt. ¾ Däcktrycket ska kontrolleras regelbundet, se Underhållsöversikt. ¾ Avlägsna möjliga orsaker till skador (avlägsna t.ex. grova föroreningar eller dra åt lösa skruvar). ¾ Låt en kvalificerad specialverkstad avhjälpa skador om dessa kan påverka säkerheten och du inte kan avhjälpa dem själv. Till- och frånkoppling Vid felaktig koppling av maskin och traktorns draganordning uppstår det faror som kan orsaka allvarliga olyckor. ¾Följ alla bruksanvisningar: Denna bruksanvisning (kapitlen Tillkoppling och transportställning och Frånkoppling ) Traktorns bruksanvisning ¾ När det backas med traktorn ska särskild försiktighet iakttagas. Det är förbjudet att vistas mellan traktor och maskin. ¾ Ställ endast maskinen på plan och fast mark. Ställ ner den tillkopplade maskinen på marken innan den kopplas loss. ¾ Säkra maskinen mot att rulla iväg. Skador på maskinen Skador på maskinen kan påverka maskinens driftsäkerhet negativt och orsaka olyckor. Då kan personer skadas allvarligt eller dödas. Följande delar på maskinen är särskilt viktiga för säkerheten: ¾ Hydraulik ¾Bromsar (om relevant) ¾Anslutningsanordningar ¾Skyddsanordningar ¾ Belysning Om man inte är säker på att maskinen är i ett säkert tillstånd, t.ex. om drivmedel rinner ut, det finns synliga skador eller köregenskaperna förändras oväntat: ¾Stäng av och säkra maskinen omedelbart. ¾ Ta om möjligt reda på skadorna med hjälp av denna bruksanvisning och avhjälp dem. 9

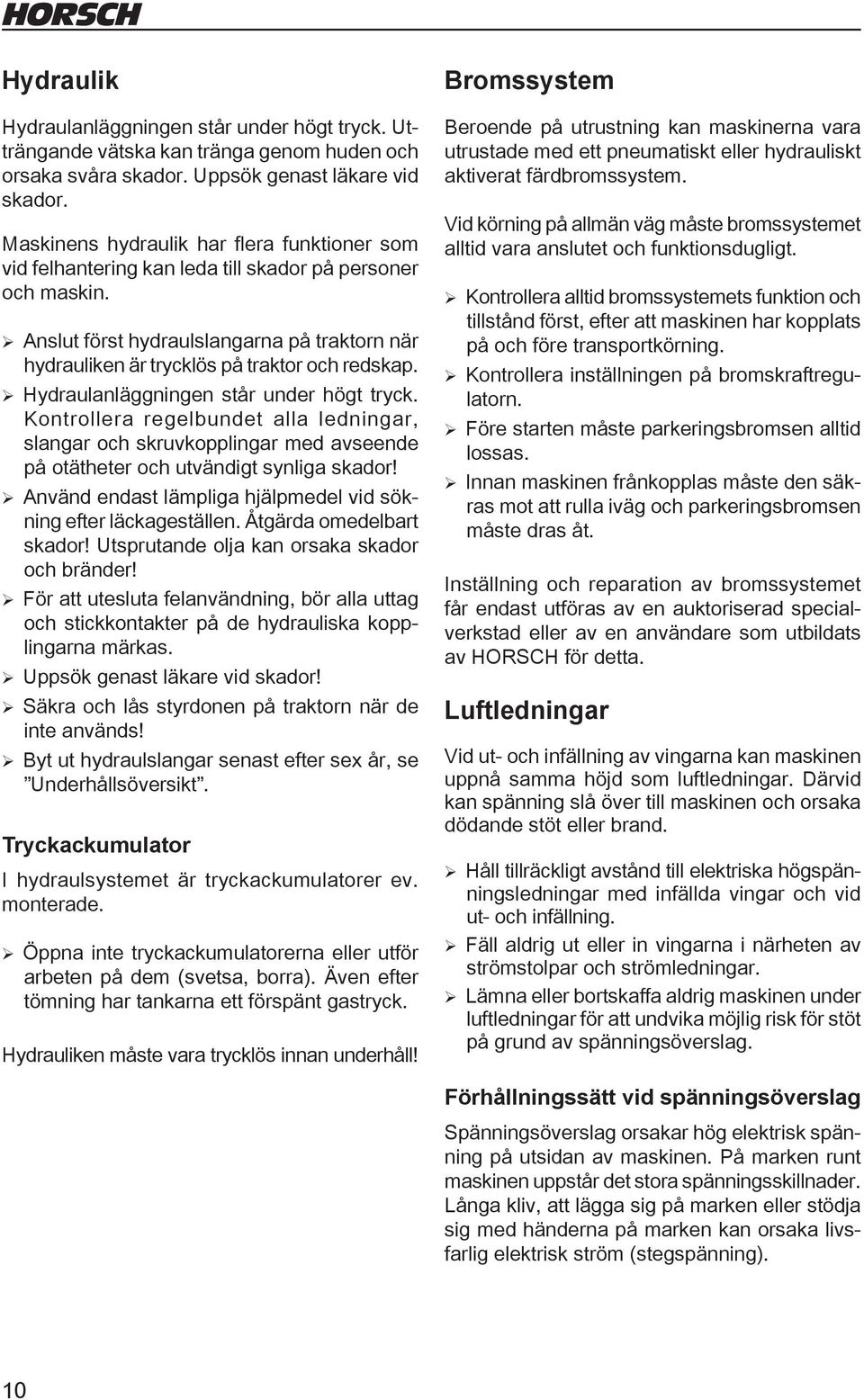

18 Hydraulik Hydraulanläggningen står under högt tryck. Utträngande vätska kan tränga genom huden och orsaka svåra skador. Uppsök genast läkare vid skador. Maskinens hydraulik har flera funktioner som vid felhantering kan leda till skador på personer och maskin. ¾ Anslut först hydraulslangarna på traktorn när hydrauliken är trycklös på traktor och redskap. ¾ Hydraulanläggningen står under högt tryck. Kontrollera regelbundet alla ledningar, slangar och skruvkopplingar med avseende på otätheter och utvändigt synliga skador! ¾Använd endast lämpliga hjälpmedel vid sökning efter läckageställen. Åtgärda omedelbart skador! Utsprutande olja kan orsaka skador och bränder! ¾ För att utesluta felanvändning, bör alla uttag och stickkontakter på de hydrauliska kopplingarna märkas. ¾Uppsök genast läkare vid skador! ¾ Säkra och lås styrdonen på traktorn när de inte används! ¾ Byt ut hydraulslangar senast efter sex år, se Underhållsöversikt. Tryckackumulator I hydraulsystemet är tryckackumulatorer ev. monterade. ¾ Öppna inte tryckackumulatorerna eller utför arbeten på dem (svetsa, borra). Även efter tömning har tankarna ett förspänt gastryck. Hydrauliken måste vara trycklös innan underhåll! Bromssystem Beroende på utrustning kan maskinerna vara utrustade med ett pneumatiskt eller hydrauliskt aktiverat färdbromssystem. Vid körning på allmän väg måste bromssystemet alltid vara anslutet och funktionsdugligt. ¾ Kontrollera alltid bromssystemets funktion och tillstånd först, efter att maskinen har kopplats på och före transportkörning. ¾Kontrollera inställningen på bromskraftregulatorn. ¾ Före starten måste parkeringsbromsen alltid lossas. ¾Innan maskinen frånkopplas måste den säkras mot att rulla iväg och parkeringsbromsen måste dras åt. Inställning och reparation av bromssystemet får endast utföras av en auktoriserad specialverkstad eller av en användare som utbildats av HORSCH för detta. Luftledningar Vid ut- och infällning av vingarna kan maskinen uppnå samma höjd som luftledningar. Därvid kan spänning slå över till maskinen och orsaka dödande stöt eller brand. ¾ Håll tillräckligt avstånd till elektriska högspänningsledningar med infällda vingar och vid ut- och infällning. ¾ Fäll aldrig ut eller in vingarna i närheten av strömstolpar och strömledningar. ¾ Lämna eller bortskaffa aldrig maskinen under luftledningar för att undvika möjlig risk för stöt på grund av spänningsöverslag. Förhållningssätt vid spänningsöverslag Spänningsöverslag orsakar hög elektrisk spänning på utsidan av maskinen. På marken runt maskinen uppstår det stora spänningsskillnader. Långa kliv, att lägga sig på marken eller stödja sig med händerna på marken kan orsaka livsfarlig elektrisk ström (stegspänning). 10

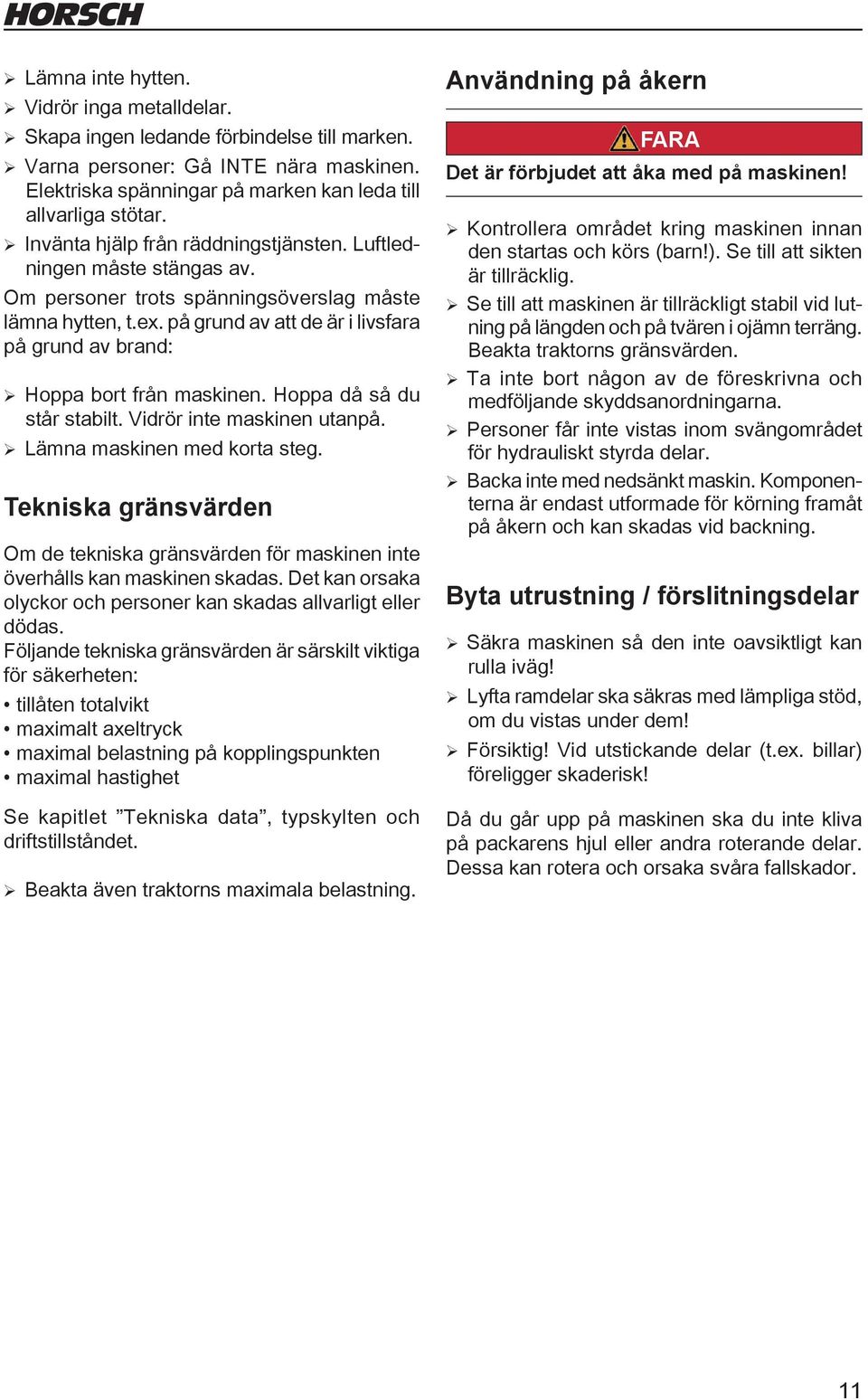

19 ¾Lämna inte hytten. ¾Vidrör inga metalldelar. ¾ Skapa ingen ledande förbindelse till marken. ¾ Varna personer: Gå INTE nära maskinen. Elektriska spänningar på marken kan leda till allvarliga stötar. ¾ Invänta hjälp från räddningstjänsten. Luftledningen måste stängas av. Om personer trots spänningsöverslag måste lämna hytten, t.ex. på grund av att de är i livsfara på grund av brand: ¾ Hoppa bort från maskinen. Hoppa då så du står stabilt. Vidrör inte maskinen utanpå. ¾Lämna maskinen med korta steg. Tekniska gränsvärden Om de tekniska gränsvärden för maskinen inte överhålls kan maskinen skadas. Det kan orsaka olyckor och personer kan skadas allvarligt eller dödas. Följande tekniska gränsvärden är särskilt viktiga för säkerheten: tillåten totalvikt maximalt axeltryck maximal belastning på kopplingspunkten maximal hastighet Se kapitlet Tekniska data, typskylten och driftstillståndet. ¾Beakta även traktorns maximala belastning. Användning på åkern FARA Det är förbjudet att åka med på maskinen! ¾ Kontrollera området kring maskinen innan den startas och körs (barn!). Se till att sikten är tillräcklig. ¾ Se till att maskinen är tillräckligt stabil vid lutning på längden och på tvären i ojämn terräng. Beakta traktorns gränsvärden. ¾ Ta inte bort någon av de föreskrivna och medföljande skyddsanordningarna. ¾ Personer får inte vistas inom svängområdet för hydrauliskt styrda delar. ¾Backa inte med nedsänkt maskin. Komponenterna är endast utformade för körning framåt på åkern och kan skadas vid backning. Byta utrustning / förslitningsdelar ¾ Säkra maskinen så den inte oavsiktligt kan rulla iväg! ¾ Lyfta ramdelar ska säkras med lämpliga stöd, om du vistas under dem! ¾ Försiktig! Vid utstickande delar (t.ex. billar) föreligger skaderisk! Då du går upp på maskinen ska du inte kliva på packarens hjul eller andra roterande delar. Dessa kan rotera och orsaka svåra fallskador. 11

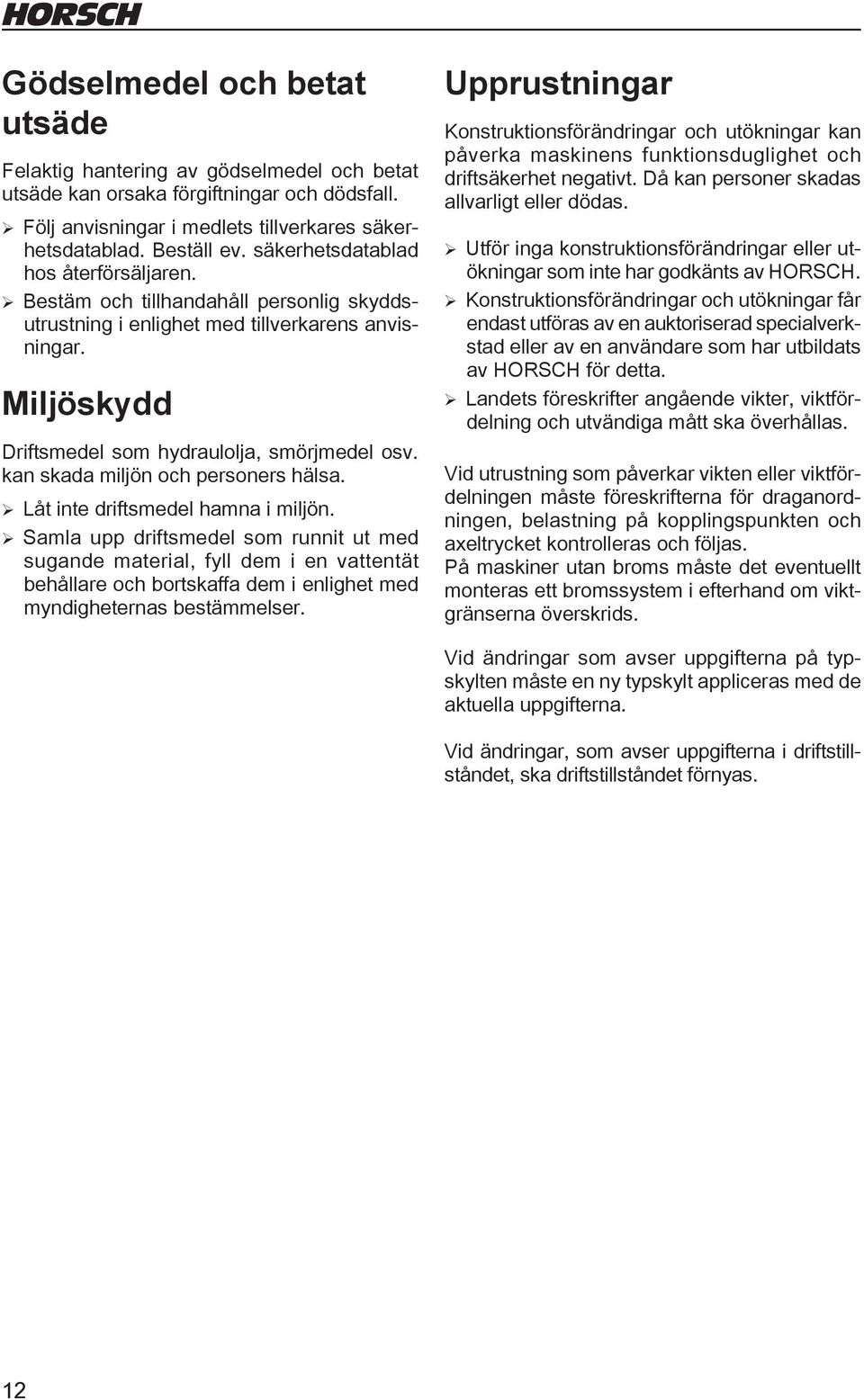

20 Gödselmedel och betat utsäde Felaktig hantering av gödselmedel och betat utsäde kan orsaka förgiftningar och dödsfall. ¾Följ anvisningar i medlets tillverkares säkerhetsdatablad. Beställ ev. säkerhetsdatablad hos återförsäljaren. ¾ Bestäm och tillhandahåll personlig skyddsutrustning i enlighet med tillverkarens anvisningar. Miljöskydd Driftsmedel som hydraulolja, smörjmedel osv. kan skada miljön och personers hälsa. ¾Låt inte driftsmedel hamna i miljön. ¾ Samla upp driftsmedel som runnit ut med sugande material, fyll dem i en vattentät behållare och bortskaffa dem i enlighet med myndigheternas bestämmelser. Upprustningar Konstruktionsförändringar och utökningar kan påverka maskinens funktionsduglighet och driftsäkerhet negativt. Då kan personer skadas allvarligt eller dödas. ¾Utför inga konstruktionsförändringar eller utökningar som inte har godkänts av HORSCH. ¾ Konstruktionsförändringar och utökningar får endast utföras av en auktoriserad specialverkstad eller av en användare som har utbildats av HORSCH för detta. ¾Landets föreskrifter angående vikter, viktfördelning och utvändiga mått ska överhållas. Vid utrustning som påverkar vikten eller viktfördelningen måste föreskrifterna för draganordningen, belastning på kopplingspunkten och axeltrycket kontrolleras och följas. På maskiner utan broms måste det eventuellt monteras ett bromssystem i efterhand om viktgränserna överskrids. Vid ändringar som avser uppgifterna på typskylten måste en ny typskylt appliceras med de aktuella uppgifterna. Vid ändringar, som avser uppgifterna i driftstillståndet, ska driftstillståndet förnyas. 12

21 Skötsel och underhåll Felaktig skötsel och underhåll utgör en risk för maskinens driftsäkerhet. Det kan orsaka olyckor och personer kan skadas allvarligt eller dödas. ¾Föreskrivna perioder för återkommande kontroller eller inspektioner ska överhållas. ¾ Underhåll maskinen i enlighet med underhållsplanen, se kapitlet Skötsel och underhåll. ¾ Genomför endast de arbeten som beskrivs i denna bruksanvisning. ¾ Innan underhålls- och skötselarbeten på maskinen ska den ställas på ett plant och stabilt underlag och säkras mot att rulla iväg. ¾ Gör hydraulikanläggningen trycklös och ställ ner eller stötta upp arbetsredskapet. ¾Innan arbeten utförs på den elektriska anläggningen ska strömförsörjningen brytas. ¾ Innan maskinen rengörs med högtryckstvätt ska alla öppningar täckas över där det av säkerhets- och funktionsskäl inte får tränga in vatten, ånga eller rengöringsmedel. Rikta aldrig vattenstrålen direkt mot elektriska eller elektroniska komponenter eller mot lager. ¾ Håll alltid ett avstånd på minst 50 cm till maskindelarna vid rengöring med högtryck eller ångstråle. ¾Kontrollera efter rengöringen att alla hydraulledningar är täta och sitter fast. ¾ Undersök nötta eller skadade ställen. Åtgärda omedelbart eventuella brister! ¾ Efter skötsel- och servicearbeten ska lossade skruvförbindelser dras åt igen. ¾Alla andra underhålls- och reparationsarbeten som inte beskrivs i denna bruksanvisning får endast utföras av en auktoriserad specialverkstad eller av en användare som har utbildats av HORSCH för detta. Nya maskiner får inte tvättas med ångstråle eller högtrycksspruta. Lackeringen måste först härda i ca 3 månader annars kan den skadas. 13

22 Farligt område Den röda ytan markerar maskinens farliga område: ¾ Det är förbjudet att vistas under hängande last. Sätt först ned lasten. ¾Visa bort personer från maskinens och traktorns farliga område. ¾ Innan allt arbete i maskinens farliga område och mellan maskin och traktor: Stäng av traktorn! Detta gäller även för kortvariga kontroller. Många allvarliga olyckor inträffar på grund av oaktsamhet och maskiner som kör! ¾Ta hänsyn till information i alla bruksanvisningar. I maskinens farliga område finns följande faror: ¾ På grund av oavsiktlig aktivering av hydrauliken kan farliga maskinrörelser utlösas. ¾ Defekta elektriska ledningar eller sådana som inte satts ordentligt fast kan orsaka stötar. ¾När drivenheten har slagits på kan maskindelar rotera eller svänga. ¾ Maskindelar som lyfts hydrauliskt kan sjunka sakta utan att det märks. Om det farliga området inte beaktas kan personer skadas allvarligt eller dödas. 14

23 Säkerhetsdekaler Säkerhetsdekaler på maskinen varnar mot faror vid farliga ställen och är en viktig beståndsdel av maskinens säkerhetsutrustning. Säkerhetsdekaler som saknas ökar risken för allvarliga och dödliga personskador. ¾Rengör nedsmutsade säkerhetsdekaler. ¾ Skadade och oläsliga säkerhetsdekaler ska genast bytas ut. ¾Reservdelar ska förses med de säkerhetsdekaler som är avsedda för dessa. Det är förbjudet att åka med på maskinen! Det är förbjudet att vistas i svängområdet för fällbara maskindelar! Läs igenom bruksanvisningen innan maskinen används och följ den! Innan underhålls- och reparationsarbeten ska motorn stängas av och nyckeln ska dras ut Var försiktig med utsprutande högtrycksvätska. Följ anvisningarna i bruksanvisningen! Kliv inte på vridbara delar. Använd bara avsedda fotsteg Vidrör aldrig områden med klämrisk så länge delar kan röra sig där! Vistelse inom riskområdet är bara tillåtet vid insatt lyftcylindersäkring

24 Vistelse inom riskområdet är bara tillåtet vid insatt säkerhetsstöd. Tryckackumulatorn står under gasoch oljetryck. Utför demontering och reparationer enligt anvisningarna i den tekniska handboken Säkerhetsdekalernas placering (beroende på utrustning) Tiger 8 AS 16

25 Tiger 8 LT Tiger 8 MT 17

26 Tiger 8 XL 18

27 Idrifttagning Vid första idrifttagning föreligger ökad olycksrisk. Följ anvisningarna i respektive kapitel. Leverans Maskinen med påbyggnadsapparater levereras i regel komplett monterad med en lastbil. Om delar eller komponenter för transporten är demonterade, så monteras dessa på plats av vår återförsäljare eller vår fabriksmontör. Beroende på utförandet kan maskinen lastas av lastbilen med ett dragfordon eller måste lyftas av med lämplig lyftanordning (gaffeltruck eller kran). Därvid ska man se till att tillräcklig lyftkraft finns hos lyftutrustningen. Lyftpunkter och surrningspunkter är märkta med dekaler. Vid andra lyftpunkter måste tyngdpunkten och viktfördelningen beaktas. I varje fall måste dessa punkter bara finnas på maskinens ram. Transport Transport på allmänna vägar kan ske enligt landets föreskrifter och arbetsbredd, påkopplad till ett dragfordon eller på en släpvagn eller på en lastbil. Installation Undervisning av användaren och första installationen av maskinen utförs av vår kundtjänstpersonal eller återförsäljare. Användning av maskinen före undervisning är förbjudet! Först efter undervisning genom kundtjänstpersonal eller återförsäljare och genomläsning av bruksanvisningen, kan maskinen friges till användning. VARNING Vid installations- och underhållsarbeten föreligger ökad olycksrisk. Innan dessa arbeten ska bruksanvisningen läsas och man ska vara förtrogen med maskinen. Beroende på utrustningsomfattningen ¾ Ta ner de löst levererade delarna från maskinen! ¾Kontrollera alla viktiga skruvförband! ¾Smörj alla smörjnipplar! ¾ Kontrollera alla hydraulikanslutningar och slangar sitter ordentligt och fungerar! ¾Åtgärda eller låt åtgärda alla brister omedelbart! ¾ Tillåtna mått och vikter för transporten ska följas. ¾ Se till att ni väljer tillräckligt stort dragfordon, så att tillräckliga styr- och bromsegenskaper finns. ¾ Om maskinen är kopplad med en tvåpunkt, måste underlänken blockeras mot pendling i sidled. ¾ På ett släp eller en lastbil måste maskinen säkras med spännremmar eller andra hjälpmedel. ¾ Fäst endast lastfästdonen på markerade ställen. 19

28 Tekniska data Tiger 3 AS 4 AS fast 4 AS Arbetsbredd (m) 3,00 4,00 4,00 Transportbredd (m) 3,00 4,05 3,00 Transporthöjd (m) 1,90 1,90 2,90 Längd med däckpackare (m) 7,95 7,95 7,95 Längd med däckpackare 210/95-24 (m) 8, ,30 Vikt (kg)* Antal pinnar Pinnavstånd i raden (cm) Streckavstånd (cm) 23 23,50 23,50 Ramhöjd (mm) Dubbelverkande styrdon (lyftarmsdrag) 1 (+ 1 med spårmarkör) 1 (+ 1 med spårmarkör) 2 (+ 1 med spårmarkör) Dubbelverkande styrdon (hitchögla) (+ 1 med spårmarkör) Effektbehov (kw/hk) / / / Däckpackarstorlek / Ø (cm) Däcktryck packare AS / 78 cm eller 210/95-24 AS / 100 cm (Stor däckpackare inte med Tiger 4AS fast) 4,25 bar vid Ø 78 cm - max. 4,5 bar vid Ø 100 cm Tillkoppling lyftarmsdrag Kat. III - III / IV - IV Kat. III - III / IV - IV Kat. III - III / IV - IV Tillkoppling hitchögla Bult Ø 50 mm Tillkoppling kulhuvud K 80 max. systemtryck hydraulik (bar) 210 Högsta hastighet beroende på konstruktionsform 40 km/h** / Information i driftstillståndet 20

29 Tiger 5 AS 6 AS 8 AS Arbetsbredd (m) 4,80 6,00 7,50 Transportbredd (m) 3,00 3,00 3,00 Transporthöjd (m) 3,30 3,80 4,00/4,15 (med tallrikar 2-radig) Längd med däckpackare (m) 7,95 7,95 7,95 Längd med däckpackare 210/95-24 (m) 8,30 8,30 8,30 Vikt (kg)* Antal pinnar Pinnavstånd i raden (cm) Streckavstånd (cm) Ramhöjd (mm) Dubbelverkande styrdon (lyftarmsdrag) 2 (+ 1 med spårmarkör) 2 (+ 1 med spårmarkör) 2 Dubbelverkande styrdon (hitchögla) 3 (+ 1 med spårmarkör) 3 (+ 1 med spårmarkör) 3 Effektbehov (kw/hk) / / / Däckpackarstorlek / Ø (cm) Däcktryck packare AS / 78 cm eller 210/95-24 AS / 100 cm 4,25 bar vid Ø 78 cm - max. 4,5 bar vid Ø 100 cm Tillkoppling lyftarmsdrag Kat. III - III / IV - IV Kat. III - III / IV - IV Kat. III - III / IV - IV Tillkoppling hitchögla Bult Ø mm Bult Ø mm Bult Ø 70 mm Tillkoppling kulhuvud K 80 K 80 K 80 max. systemtryck hydraulik (bar) 210 Högsta hastighet beroende på konstruktionsform 40 km/h** / Information i driftstillståndet 25 km/h / Information i driftstillståndet 21

30 Tiger 5 LT 6 LT 8 LT Arbetsbredd (m) 4,80 6,00 7,50 Transportbredd (m) 3,00 3,00 3,00 Transporthöjd (m) 3,30 3,70 4,00/4,15 (med tallrikar 2-radig) Längd med däckpackare (m) 7,05 7,05 7,05 Längd med däckpackare 210/95-24 (m) 7,40 7,40 7,40 Vikt (kg)* Antal pinnar Pinnavstånd i raden (cm) Streckavstånd (cm) 32 31,5 30 Ramhöjd (mm) Dubbelverkande styrdon (lyftarmsdrag) 2 (+ 1 med spårmarkör) 2 (+ 1 med spårmarkör) 2 Dubbelverkande styrdon (hitchögla) 3 (+ 1 med spårmarkör) 3 (+ 1 med spårmarkör) 3 Effektbehov (kw/hk) / / / Däckpackarstorlek / Ø (cm) Däcktryck packare AS / 78 cm eller 210/95-24 AS / 100 cm 4,25 bar vid Ø 78 cm - max. 4,5 bar vid Ø 100 cm Tillkoppling lyftarmsdrag Kat. III - III / IV - IV Kat. III - III / IV - IV Kat. III - III / IV - IV Tillkoppling hitchögla Bult Ø mm Bult Ø mm Bult Ø mm Tillkoppling kulhuvud K 80 K 80 K 80 max. systemtryck hydraulik (bar) 210 Högsta hastighet beroende på konstruktionsform 40 km/h** / Information i driftstillståndet 25 km/h / Information i driftstillståndet 22

31 Tiger 3 MT 4 MT fast 4 MT Arbetsbredd (m) 3,00 4,00 4,00 Transportbredd (m) 3,00 4,05 3,00 Transporthöjd (m) 2,40 2,40 2,90 Längd med däckpackare (m) 8,30 8,60 8,55 Längd med däckpackare 210/95-24 (m) 8, ,90 Vikt (kg)* Antal tallrikar DiscSystem Avstånd mellan tallrikarna (cm) 38 40,50 40 Antal pinnar Pinnavstånd i raden (cm) Streckavstånd (cm) Ramhöjd (mm) Dubbelverkande styrdon (lyftarmsdrag) 2 (+ 1 med spårmarkör) 2 (+ 1 med spårmarkör) 3 (+ 1 med spårmarkör) Dubbelverkande styrdon (hitchögla) (+ 1 med spårmarkör) Effektbehov (kw/hk) / / / Däckpackarstorlek / Ø (cm) Däcktryck packare AS / 78 cm eller 210/95-24 AS / 100 cm (Stor däckpackare inte med Tiger 4 MT fast) 4,25 bar vid Ø 78 cm - max. 4,5 bar vid Ø 100 cm Tillkoppling lyftarmsdrag Kat. III - III / IV - IV Kat. III - III / IV - IV Kat. III - III / IV - IV Tillkoppling hitchögla Bult Ø 50 mm Tillkoppling kulhuvud K 80 max. systemtryck hydraulik (bar) Högsta hastighet beroende på konstruktionsform Typskylt Typskylten med CE-märkningen finns på maskinens ram. Information på typskylten: 40 km/h** / Information i driftstillståndet Serienummer Tillåten totalvikt 100 VIN e HORSCH Maschinen GmbH Sitzenhof 1, D Schwandorf Tel. +49 (0) 9431 / Fax +49 (0) 9431 / b Stödlast (=SL) 1 Axellast 2 3 Maskintyp Konstruktionsår Type Baujahr Made in Germany c d 23 schwarze Schrift auf weißem Grund a

32 Tiger 5 MT 6 MT 8 MT Arbetsbredd (m) 4,80 6,00 7,50 Transportbredd (m) 3,00 3,00 3,00 Transporthöjd (m) 3,20 3,60 4,00 / 4,15 (med tallrikar 2-radig) Längd med däckpackare (m) 8,55 8,55 8,55 Längd med däckpackare 210/95-24 (m) 8,90 8,90 8,90 Vikt (kg)* Antal tallrikar DiscSystem Avstånd mellan tallrikarna (cm) Antal pinnar Pinnavstånd i raden (cm) Streckavstånd (cm) 45, Ramhöjd (mm) Dubbelverkande styrdon (lyftarmsdrag) 3 (+ 1 med spårmarkör) 3 (+ 1 med spårmarkör) --- Dubbelverkande styrdon (hitchögla) 4 (+ 1 med spårmarkör) 4 (+ 1 med spårmarkör) 4 Effektbehov (kw/hk) / / / Däckpackarstorlek / Ø (cm) Däcktryck packare AS / 78 cm eller 210/95-24 AS / 100 cm 4,25 bar vid Ø 78 cm - max. 4,5 bar vid Ø 100 cm Tillkoppling lyftarmsdrag Kat. III - III / IV - IV Kat. III - III / IV - IV Kat. III - III / IV - IV Tillkoppling hitchögla Bult Ø mm Bult Ø mm Bult Ø 70 mm Tillkoppling kulhuvud K 80 K 80 K 80 max. systemtryck hydraulik (bar) 210 Högsta hastighet beroende på konstruktionsform 40 km/h** / Information i driftstillståndet 25 km/h / Information i driftstillståndet 24

33 Tiger 6 XL 8 XL Arbetsbredd (m) 6,00 7,50 Transportbredd (m) 3,00 3,00 Transporthöjd (m) 3,60 4,00 Längd med däckpackare (m) 9,30 9,30 Längd med däckpackare 210/95-24 (m) 9,65 9,65 Vikt (kg)* Antal pinnar Pinnavstånd i raden (cm) Streckavstånd (cm) 16 15,30 Ramhöjd (mm) Dubbelverkande styrdon (lyftarmsdrag) Dubbelverkande styrdon (hitchögla) 2 (+ 1 med spårmarkör) 3 (+ 1 med spårmarkör) 2 3 Effektbehov (kw/hk) / / Däckpackarstorlek / Ø (cm) AS / 78 cm eller 210/95-24 AS / 100 cm Däcktryck packare 4,25 bar vid Ø 78 cm - max. 4,5 bar vid Ø 100 cm Tillkoppling lyftarmsdrag Kat. III - III / IV - IV Kat. III - III / IV - IV Tillkoppling hitchögla Bult Ø 50 Bult Ø mm Tillkoppling kulhuvud K 80 K 80 max. systemtryck hydraulik (bar) 210 Högsta hastighet beroende på konstruktionsform 40 km/h** / Information i driftstillståndet 25 km/h / Information i driftstillståndet ANVISNING: Med förbehåll för avvikelser p.g.a. tekniska innovationer. Vikten på arbetsredskapet beror på utrustningen. De tillåtna transporthöjder och transportbredder vid körning på allmän väg kan skilja sig från land till land. Beakta de nationella tillståndsföreskrifterna. Längden avser maskinen i basutförande med lyftarmsdrag. * Vikter för maskinen med lyftarmsdrag som min. utförande och däckpackare AS utan broms ** Driftstillstånd för högsta hastighet på 40 km/h endast i samband med luftbromsar 25

34 Tiger 8 AS (Maskin i basutförande med hitchögla) Tiger 8 LT (Maskin i basutförande med hitchögla) 26

35 Tiger 8 MT (Maskin i basutförande med hitchögla) Tiger 8 XL (Maskin i basutförande med hitchögla) 27

36 Beräkning av ballast Nödvändiga data: Montering resp. tillkoppling av redskap får inte leda till att traktorns tillåtna totalvikt, tillåtna axeltryck eller däckens bärförmåga överskrids. Traktorns framaxel måste alltid vara belastad med minst 20 % av traktorns tjänstevikt. ¾ Kontrollera innan vägtransport att traktorn inte är överbelastad och att den lämpar sig för detta redskap. ¾ Väg redskapet separat. Eftersom det finns olika möjligheter för utrustning måste redskapets vikt bestämmas genom att det vägs. T T T FA T BA T b T F a b c d x Traktorns tjänstevikt Framaxeltryck vid obelastad traktor Bakaxeltryck vid obelastad traktor Totalvikt bakmonterad utrustning Vid tillkopplade maskiner: Maximal tillåten stödlast för vägtransport. Totalvikt frontmonterad utrustning Avstånd från tyngdpunkten i den frontmonterade utrustningen (frontballast) till framaxelns centrum Traktorns axelavstånd Avstånd från bakaxelns centrum till centrum på dragstångskula Vid tillkopplade maskiner: Avstånd från bakaxelns centrum till centrum på upphängningspunkten. Avstånd från centrum på dragstångskula till tyngdpunkten i den bakmonterade utrustningen (bakballast) Se kapitlet "Tekniska data" angående tyngdpunkten, se ev. till att välja rätt tyngdpunkt! Vid bogserade maskiner gäller: d = 0 Traktortillverkarens uppgifter angående minsta bakballast. Om det inte finns några uppgifter, mata in 0,45. Alla viktuppgifter i (kg) Alla mått i (m) 28

37 1. Beräkning av minsta ballast fram vid bakmonterad utrustning: T F min = För in resultatet i tabellen. 2. Beräkning av minsta ballast bak vid frontmonterad utrustning: T B min = För in resultatet i tabellen. 3. Beräkning av faktiskt framaxeltryck: T FA fak = T B (c + d) - T FA b + 0,2 T T b a + b T F a - T BA b + x T T b b + c + d T F (a + b) + T FA b - T B (c + d) b För in resultatet i tabellen för traktorns faktiskt beräknade och tillåtna framaxeltryck enligt traktorns bruksanvisning. 4. Beräkning av faktisk totalvikt: T fak = För in resultatet i tabellen för traktorns beräknade och tillåtna totalvikt enligt bruksanvisningen. 5. Beräkning av faktiskt bakaxeltryck: T BA fak = T F + T T + T B T fak - T FA fak För in resultatet i tabellen för traktorns faktiskt beräknade och tillåtna bakaxeltryck enligt bruksanvisningen. Kontrollera beräkningar Kontrollera dessutom de beräknade värden med hjälp av vägning: Väg framaxeltrycket samt bakaxeltrycket på hela traktorn (med arbetsredskap och ballast). Jämför de uppmätta värden med de tillåtna värden: tillåten totalvikt maximalt fram- och bakaxeltryck Minsta framaxeltryck (20 % av traktorns tjänstevikt) Tabell De beräknade värden får inte vara högre än de tillåtna värden. Faktiskt värde enl. beräkning Tillåtet värde enl. bruksanvisning Dubbel tillåten däckbärförmåga Minsta frontballast (vid bakmonterat redskap) Minsta bakballast (vid frontmontera redskap) T F min = T B min = kg kg Totalvikt T fak = kg < kg Framaxeltryck Bakaxeltryck T FA fak = kg T BA fak = kg < kg < kg < kg < kg 29

38 Konstruktion Översikt Tiger 6 AS med DuoDrill 1 Tillkoppling med anslutningar hydraulik/el 2 Stödfot 3 Avkänningshjul 4 Pinnfält, 4-radigt 5 Tallrikar, 1-radig 6 Däckpackare 7 TopRing packare (tillval) 8 Belysning 9 DuoDrill (tillval) HORSCH Tiger AS är genom sin robusta konstruktion och TerraGrip verktygshållare, lämpad för djup jordbearbetning ner till 35 cm. Anordningen med fyra rader pinnar och den regelbundna uppdelningen av pinnarna med streckavstånd på cm, garanterar genomgång utan tilltäppning och säkrar en jämn bearbetning av hela arbetsytan. Som billar används övervägande MulchMixbillar utan vingar. Den smala formen möjliggör en djup uppluckring och en god blandning av skörderesterna. En stensäkring med en utlösningskraft på 500 kg förhindrar skador på billarna och pinnarna och minskar förslitningen på komponenterna. 30

39 Tiger 6 MT 1 Tillkoppling med anslutningar hydraulik/el 2 Stödfot 3 DiscSystem, tvåradigt 4 Pinnfält, tvåradigt 5 Tallrikar 6 Däckpackare 7 TopRing packare (tillval) 8 Belysning HORSCH Tiger MT är genom sin robusta konstruktion och TerraGrip verktygshållare, lämpad för djup jordbearbetning. Genom att pinnarna är kombinerade med de stora tallrikarna är Tiger MT särskilt lämplig för användning på åkrar med stora mängder av skörderester som även kan bestå av långa fibrer. Pinnarnas och tallrikarnas anordning på två rader garanterar en genomgång utan tilltäppningar och säkrar en jämn bearbetning av hela arbetsytan. En stensäkring med en utlösningskraft på 800 kg förhindrar skador på billarna och pinnarna och minskar förslitningen av komponenterna. 31

40 Tiger 6 LT 1 Tillkoppling med anslutningar hydraulik/el 2 Stödfot 3 Avkänningshjul 4 Pinnfält, treradigt 5 Tallrikar 6 Däckpackare 7 TopRing packare (tillval) 8 Belysning HORSCH Tiger LT för djup jordbearbetning lämpar sig för lätta och medeltunga jordar. Tack vare pinnarnas anordning på tre rader och streckavståndet på cm är Tiger LT väldigt kompakt och lätt att dra. Som billar används övervägande MulchMixbillar med vingar. Den smala formen möjliggör en djup uppluckring och en god blandning av skörderesterna. En stensäkring med en utlösningskraft på 500 kg förhindrar skador på billarna och pinnarna och minskar förslitningen på komponenterna. 32

41 Tiger 6 XL 1 Tillkoppling med anslutningar hydraulik/el 2 Stödfot 3 Avkänningshjul 4 Pinnfält, sexradigt 5 Tallrikar 6 Däckpackare 7 TopRing packare (tillval) 8 Belysning HORSCH Tiger XL lämpar sig för bearbetning av åkerstubb för jordtyper. Anordningen på sex rader och streckavståndet på 16 cm säkrar att jorden bearbetas och blandas jämnt med skörderesterna. 33

42 V1 V2 C C2 Hydraulik Tiger 3 & 4 AS fast VARNING Oönskade hydraulrörelser (t.ex. utlösta av passagerare eller barn) kan leda till allvarliga olyckor och skador! Säkra eller lås styrdonen på traktorn. Visa bort personer från fällbara maskindelars svängområde. Beakta anvisningarna om hydraulik och tryckackumulator i kapitlet "Säkerhet och förebyggande av olycksfall"! DZ DZ Hydraulisk överbelastningssäkring 4 3 DZ DZ DZ DZ DZ DZ Hydraulik Tiger 3 & 4 AS fast 1 Hydraulisk spärrventil 2 Hydraulcylinder lyfta 3 Hydraulcylinder tallriksharv 4 Avstängningskran tallriksharv TopRing packare (tillval) EZ EZ EZ EZ EZ EZ EZ EZ EZ Hydraulisk överbelastningssäkring Tiger MT 1 Hydraulcylindrar DiscSystem (antal beroende på arbetsbredd) 2 Hydraulventil överbelastningssäkring 3 Manometer 4 Avstängningskran DiscSystem 5 Tryckackumulatorer (antal beroende på arbetsbredd) 6 Hydraulcylindrar pinnfält (antal beroende på arbetsbredd) 5 Hydraulik TopRing packare SP Z1 A Z5 Z3 Z6 B Z4 Z Stäng avstängningskranen till TopRing-packaren 2 Backventil 3 Ventilblock packartryckreglering 4 Tryckackumulator 5 Hydraulcylinder TopRing-packare 34

43 Tiger 4-8 (tvåpunktstillkoppling) C1 3 V1 V2 C2 7 C2 V2 V1 C1 C1 V1 V2 C2 C2 V2 V1 C A 13 B Z5 Z6 Z4 M 14 Z2 Z3 Z1 SB Hydraulik Tiger 4-8 med tvåpunktstillkoppling 1 Styrdon 11 Avstängningskran tallriksharv 2 Hydraulisk koppling 12 Hydraulcylinder tallriksharv 3 Hydraulisk spärrventil 13 Hydraulventil packare 4 Hydraulcylinder fällning 5 Hydraulventil hydr. mit Zugpendelanh. Einebnungssch. Zwischenringp. 6 Backventil 14 Manometer Zeichnungsnummer 15 Tryckackumulator Hydraulcylinder TopRing packare (tillval) 7 Trevägskran 17-8 Hydraulisk spärrventil 18-9 Hydraulcylinder packare (chassi) 19 Växelventil spårmarkör 10 Hydraulcylinder packare 20 Hydraulcylinder spårmarkör Dateiname Hydr. 35
