2 Vilket är skälet till att du vill byta garageport? Detta är frågan som du måste ställa till din tilltänkta kund innan du börjar prata produktegenskaper. Det är viktigt att förstå varför din kund vill köpa en ny port så att du kan ge honom rätt råd. Följande lista hjälper dig att hitta kundens behov: 1) Ta reda på vilket behov som föreligger? a. Nybyggnation eller renovering? b. Är det ett enkel eller dubbel garage? c. Om det är ett dubbelgarage vill man ha en eller två portar? d. Vilken budget har man för inköpet? 2) Gällande garaget a. Är garaget ihopbyggt med byggnaden? b. Är det fristående? c. Är det uppvärmt? Kommer det att användas för något annat en förvaring av fordon? d. Finns garaget under byggnaden? Finns någon dörr eller annan ingång till garaget? e. Finns det bostadsutrymme ovanför garaget? f. Finns det någon automatik idag? Behöver den bytas ut? g. Finns det ett behov av utökad inbrotts säkerhet? 3) Vikten av en snygg design a. Vill man åstadkomma ett ansiktslyft på byggnaden? b. Vilken husstil är det? äldre, gård el. modern? c. Finns planer på att ändra husstilen i framtiden? 4) Specifika krav a. Port modell och färg b. Fönster c. Portautomatik d. Behöver ramverk bytas? e. Montering av Certifierad montör eller Göra det själv? Skäl Trött på att måla! Trött på stilen! Garaga s Lösning Garaga s portar är lackerade i värmehärdande polyesterfärg: - H-Tech: 10 färger som std. - Eastman or North Hatley: 5 färger - Standard+, XL or MIX: 5 färger - Standard 138: 3 färger - Alterna: 4 färger - Top Tech: 1 färger Garaga erbjuder portar för olika husstilar: - Eastman eller North Hatley: Landsbygd, gård - Standard MIX eller XL: unika kombinationer - Top Tech: unik finish, fin struktur - Flush Finish: trä imitation Trött på att frysa! Garaga s portar är isolerade med polyuretan, vilket ger ett R-värde mellan R-12 och R-18. I övrigt erbjudes marknadens bästa vädertätningssystem med sin patenterade InterLock TM tätning, sin ThermaBlok TM tätningslist, sin TPE flexibla bottenlist, och sist men inte minst trä-ändar på sektionerna som förhindrar en köldbrygga effektivt. Trött på att reparera! Vill inte betala så mycket! Garaga s portar är 45mm tjocka, vilket gör dom dubbel så styva som polystyren portar. Dura+ skensystem (med 2mm stål skenor, nylon hjul (med 11kulors lager), svetsade fästen och förstärkningsskenor för dubbelportar) fördubblar livslängden på portarna. Standard 138 och Alterna kan vara ett alternativ för vissa kunder.

3 Innehåll i kompletta monteringspaket Jämförelsetabell Top Tech H-Tech Plus H-Tech North Hatley Eastman Estate Standard+ Standard 138 Alterna Material Stålplåt, Strukturerad 0,6 mm Aluminum, Trästruktur, 0,6 mm Aluminum, Trästruktur, 0,6 mm Stål Trästruktur, 0,5 mm Stål Trästruktur, 0,5 mm Stål Trästruktur, 0,5 mm Stål Trästruktur, 0,5 mm Stål Trästruktur, 0,6 mm Modell Std. speglar (CC), 2 eller 4 ribbor (LN) Std.speglar (CC), 2 eller 4 ribbor (LN), Slät trästruktur (PL) Std.speglar (CC), 2 eller 4 ribbor (LN), Slät trästruktur (PL) Antik gårdsstil Antik gårdsstil med träimitation Std. speglar (CC), Ribbor (LN), Slät trästruktur (PL), XL och MIX Std. speglar (CC), Ribbor (LN), Slät trästruktur (PL) Std. speglar (CC) Färger (polyester) Tex White White, Nordic, Universal Brown, Terra Brown, Ivory, Grey, Evergreen, Tundra, Savana, Heron Blue White, Nordic, Universal Brown, Terra Brown, Ivory, Grey, Evergreen, Tundra, Savana, Heron Blue Ice White, Moka Brown, Desert Sand, Claystone, Dark Sand Ice White, Moka Brown, Desert Sand, Claystone, Dark Sand + färgade PVC strukturer Ice White, Moka Brown, Desert Sand, Claystone, Dark Sand Ice White, Desert Sand, Claystone Ice White, Metro Brown, Desert Sand, Claystone Tjocklek 45 mm 50 mm 45 mm 45 mm 45 mm + 15 mm 45 mm 40 mm 50 mm Isolering Polyuretan R-16, RSI 2.8 Polyuretan R-18, RSI 3.2 Polyuretan R-16, RSI 2.8 Polyuretan R-16, RSI 2.8 Polyuretan R-16, RSI 2.8 Polyuretan R-16, RSI 2.8 Polyuretan R-12, RSI 2.1 Alterna II: polystyren R-6.6, Alterna: oisolerad Vikt 15 kg/m 2 7,5 kg/m 2 7,5 kg/m 2 9 kg/m 2 9,5 kg/m 2 9 kg/m 2 8,5 kg/m 2 Alterna II: 6,5 kg/m 2 Alterna: 5,5 kg/m 2 Tillgängliga bredder Tillgängliga höjder (1) 25mm intervaller, 1830 till 4880 mm 25mm intervaller, 1520 till 2440 mm 25mm intervaller, 2440 till 5480 mm 75mm intervaller, 1520 till 2440 mm 25mm intervaller, 1520 till 5480 mm 25mm intervaller, 1520 till 2440 mm 25mm intervaller, 2440 till 5480 mm 75mm intervaller, 1980 till 2440 mm 25mm intervaller, 2440 till 5480 mm 75mm intervaller, 1980 till 2440 mm 25mm intervaller, 1520 till 5480 mm 75mm intervaller, 1520 till 2440 mm 1520, 2440, 2740, 3050, 3660,4260, 4880 mm 75mm intervaller, 1980 till 2440 mm 1520, 2440, 2740, 3050, 3660,4260, 4880 mm 75mm intervaller, 1980 till 2440 mm Övre extra tätningslist Ingår Ingår Ingår Tillägg Tillägg Tillägg Inte tillgänglig Inte tillgänglig Botten list TPE Gummi TPE Gummi TPE Gummi TPE Gummi TPE Gummi TPE Gummi TPE Gummi (ej förmonterad) TPE Gummi Tätningslister med täcklock Ingår Ingår Ingår Ingår Ingår Ingår Ingår Inte tillgänglig Tätning mellan sektionerna Ingår Ingår Ingår Ingår Ingår Ingår Ingår Inte tillgänglig Garanti (2) Begränsad (25 år) Begränsad (30 år) Begränsad (30 år) Begränsad (25 år) Begränsad (25 år) Begränsad (25 år) Begränsad (25 år) 15 år (1) Finnes även i höjder 2300 mm och 2540 mm (2) (Begränsning) Fullständiga villkor se sid. 27 GARAGA har ett kontinuerligt utvecklingsprogram för sina produkter. Detta innebär att dessa uppgifter kan ändras innan de hinner presenteras i denna tabell. För att få absolut senaste tekniska information hänvisas till Teknisk dokumentation 1

4 Panel mönster Eastman Estate Modell 2 speglar: b=2,44 t. 3,58m 3 speglar: b=3,60 t. 4,78m 4 speglar:b=4,8 to 5,18m E-11 E-12 E-13 E-21 E-22 E-23 2 Teknisk dokumentation Ett val du aldrig ångrar!

5 Panel mönster North Hatley b=2,44m b=3,66-3,96m b=2,74 b=4,26-4,58m b=3,05-3,35m b=4,88-5,18m b=5,48m Ett val du aldrig ångrar! Teknisk dokumentation 3

6 Panel mönster Standard+ MIX Standard+ XL b=2,74-3,05-3,36m b=2,44-2,74m b=3,66-3,96m b=3,05-3,36m b=4,26-4,57m b=3,66-3,96-4,26m b=4,88-5,18-5,48m b=4,57-4,88-5,18-5,48m 4 Teknisk dokumentation Ett val du aldrig ångrar!

7 Panel mönster Classic Modell (CC) (Top Tech, H-Tech, H-Tech Plus, Standard+, Standard 138) b=2,44m b=2,74-3,05m b=3,35-3,66m b=3,96-4,26m b=4,58-4,88m b=5,18-5,48m Alterna and Alterna II Bredd Antal paneler b=2,44 och 2,74m 4 b=3,05m 5 b=3,66m 6 b=4,26m 7 b=4,88m 8 Notering: Antalet paneler skiljer sig mellan våra classic modeller enligt ovan Ett val du aldrig ångrar! Teknisk Dokumentation 5

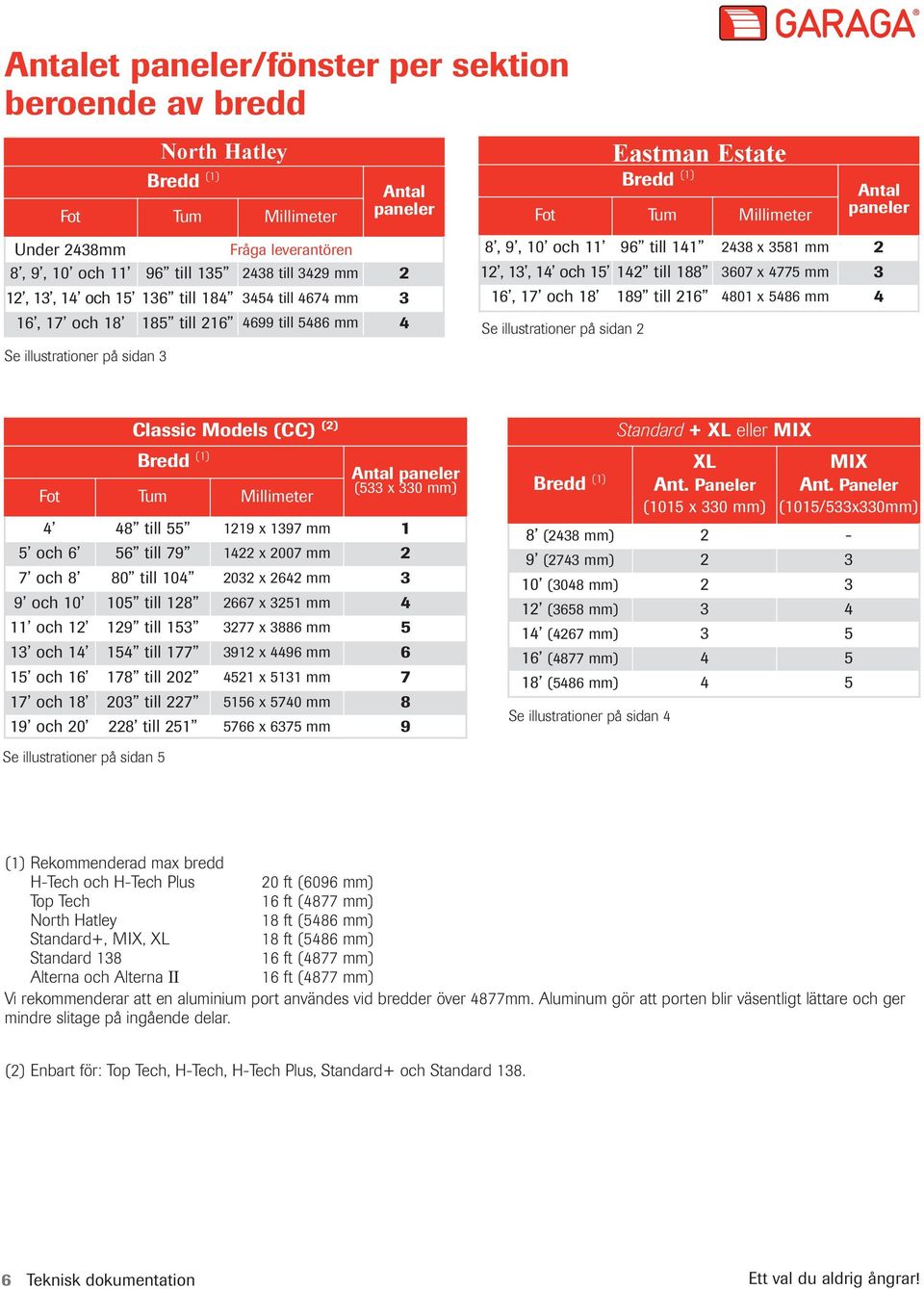

8 Antalet paneler/fönster per sektion beroende av bredd Se illustrationer på sidan 3 North Hatley Bredd (1) Fot Tum Millimeter Antal paneler Eastman Estate Bredd (1) Fot Tum Millimeter Antal paneler Under 2438mm Fråga leverantören 8, 9, 10 och till x 3581 mm 2 8, 9, 10 och till till 3429 mm 2 12, 13, 14 och till x 4775 mm 3 12, 13, 14 och till till 4674 mm 3 16, 17 och till x 5486 mm 4 16, 17 och till till 5486 mm 4 Se illustrationer på sidan 2 Classic Models (CC) (2) Bredd (1) Fot Tum Millimeter Antal paneler (533 x 330 mm) 4 48 till x 1397 mm 1 5 och 6 56 till x 2007 mm 2 7 och 8 80 till x 2642 mm 3 9 och till x 3251 mm 4 11 och till x 3886 mm 5 13 och till x 4496 mm 6 15 och till x 5131 mm 7 17 och till x 5740 mm 8 19 och till x 6375 mm 9 Se illustrationer på sidan 5 Bredd (1) Standard + XL eller MIX XL Ant. Paneler (1015 x 330 mm) MIX Ant. Paneler (1015/533x330mm) 8 (2438 mm) 2-9 (2743 mm) (3048 mm) (3658 mm) (4267 mm) (4877 mm) (5486 mm) 4 5 Se illustrationer på sidan 4 (1) Rekommenderad max bredd H-Tech och H-Tech Plus 20 ft (6096 mm) Top Tech 16 ft (4877 mm) North Hatley 18 ft (5486 mm) Standard+, MIX, XL 18 ft (5486 mm) Standard ft (4877 mm) Alterna och Alterna II 16 ft (4877 mm) Vi rekommenderar att en aluminium port användes vid bredder över 4877mm. Aluminum gör att porten blir väsentligt lättare och ger mindre slitage på ingående delar. (2) Enbart för: Top Tech, H-Tech, H-Tech Plus, Standard+ och Standard Teknisk dokumentation Ett val du aldrig ångrar!

9 Antalet sektioner beroende av höjd Fördelning av sektioner (1) Höjd Antalet sektioner Botten sektion Mellan (2 sektioner) Övre sektion 1829 mm mm 457 mm 457 mm 1854 mm mm 457 mm 457 mm 1880 mm mm 457 mm 508 mm 1905 mm mm 457 mm 533 mm 1930 mm mm 457 mm 533 mm 1956 mm mm 457 mm 533 mm 1980 mm (2) mm 457 mm 533 mm 2007 mm mm 457 mm och 533 mm 533 mm 2032 mm mm 533 mm 508 mm 2057 mm (2) mm 533 mm 533 mm 2083 mm mm 533 mm 533 mm 2108 mm mm 533 mm 533 mm 2140 mm mm 533 mm 533 mm 2159 mm mm 533 mm 533 mm 2184 mm mm 533 mm 533 mm 2210 mm mm 533 mm 533 mm 2235 mm mm 533 mm 610 mm 2261 mm mm 533 mm 610 mm 2286 mm mm 533 mm 610 mm 2311 mm mm 533 mm 610 mm 2337 mm mm 610 mm 610 mm 2362 mm mm 610 mm 610 mm 2388 mm mm 610 mm 610 mm 2413 mm mm 610 mm 610 mm 2440 mm mm 610 mm 610 mm 2440 mm 5 (3) 533 mm 457 mm (3 sektioner) 533 mm (1) Denna sektion av tabellen gäller ej för Eastman Estate modellerna. (2) Standard 138 port 1980 mm hög tillverkas i 4 sektioner med måtten 495mm och för port 2057mm är sekt.(botten -övre) 533, 495, 495, 533mm. (3) Kostnadstillägg tillkommer vid 5 sektioners portar. Notering: Garaga kan tillverka alla höjder på portar gällande Top Tech och H-Tech modellerna. Antalet sektioner kan kombineras för höjder över 2464mm för t.ex. husvagnar och andra högre fordon. Ett val du aldrig ångrar! Teknisk dokumentation 7

10 Antal förstärkningsplåtar (2mm) och ändblock i trä Standard 138 modeller Bredd/2 62mm mm Bredd/3 Bredd/3 Bredd/ mm Bredd/2 134mm Bredd/4 Bredd/4 Bredd/4 Bredd/ mm Bredd/2 Beskrivning Stålplåt 2 mm, 75 x 100 mm Stålplåt 2 mm, 200 x 100 mm Notering: För att kunna montera en portautomatik måste en förstärkning göras i överkanten på översta sektionen. När denna är på plats så kan dragstången till automatiken till denna. Vi rekommenderar därför att ett speciellt fäste används se fig A. 8 Tecknisk dokumentation Ett val du aldrig ångrar!

11 Antal förstärkningsplåtar (2mm) och ändblock i trä : Top Tech, H-Tech, North Hatley och Standard+ modeller Bredd/2 Dubbla gångjärn (option) 132 mm Övre Nr 4 62 mm Mellan Nr 3 Mellan med handtag Nr 2 Botten Nr mm 457 mm Notering 1: Förstärkningsplåtarnas placering är markerade med en orangefärgad markering. Använd självborrande skruvar till metall och träskruvar till träblocken. Notering 2: En stålplåt är monterad på insidan för eventuell låsmontering. Beskrivning Stålplåt 2 mm, 75 x 100 mm Stålplåt 2 mm, 200 x 100 mm Stålplåt 2 mm, 100 x 200 mm för automatik Ett val du aldrig ångrar! Teknisk documentation 9

12 Placering av förstärkningsskenor Top Tech, H-Tech Plus och H-Tech modeller Ritning Nr 1 Ritning Nr 2 Direktskruvade förstärkningsskenor (se ritning Nr 1) eller monterade med clips (Se ritning Nr 2) monteras i övre kant av Nr1, Nr2 och Nr3 med början nedifrån. Eastman Estate, North Hatley, Standard+ och Standard 138 modeller (1) Skruvade förstärkningar (2) Förstärkningar monterade med clips Direktskruvade förstärkningsskenor (se ritning Nr 1) eller monterade med clips (Se ritning Nr 2) monteras i övre kant av Nr1, Nr2 och Nr3 med början nedifrån. Notering: Monteringspaketet innehåller 3 förstärkningsskenor för portar 3759 mm eller bredare. 57 mm förstärkningsskenor användes från 4928 mm breda portar och 76 mm förstärkningsskenor användes för portar 4953 mm och bredare. För 5563 mm eller bredare levereras även en förstärkningsbtygga till den övre sektionen. 10 Teknisk dokumentation Ett val du aldrig ångrar!

13 Beskrivning av sektionernas uppbyggnad Den inbyggda termiska resistansen hos en portsektion har mindre betydelse om inte alla aspekter på täthet tagits i beaktande. Detta gäller samtliga fyra kanter runt porten samt mellan sektionerna. I NTER LOCKTM Tätning mellan sektionerna PVC lister med tre kontaktytor monterade både över och underkant av sektionenerna ger en oslagbar täthet utan att metallytorna kommer i kontakt med varandra. Detta förhindrar att en köldbrygga uppstår samt ger den bästa lufttätheten mellan sektionerna. Förtstärkningsplattor i stål Garaga använder en 2mm stålplåt på insidan av sektionerna för säker montering av gångjärn i mitten, handtag och portautotmatik. Genom att använda en kraftig stålplåt så förlängs livslängden på porten samt ger den en oslagbar stabilitet. Träblock i kortsidor Träblock i möbelkvalitet är monterade i sektionernas kortsidor. Dom är dessutom specialdesignade för att polyeurutan skummet skall fylla sektionerna maximalt. Träblocken används för fastsättning av gångjärnen men är även viktiga för att förhindra att en köldbrygga uppstår. Blocken säkerställer även att maximal vidhäftning åstadkommes mellan stålpålten och skummet. Notering: Sidor i stål ger dock en köldbrygga mellan portens ytter och insida. Polyeurutan skum med hög densitet Garaga injecerar ett polyeurutan skum med hög densitet, med ett tryck som gör att skummet fyller ut alla sektionens utrymmen. THERMAB LOKTM Dubbel bladad tätningslist Tätningslistens profil av PVC har en dubbelbladig tätning av gummi. Ett lock döljer monteringsskruvarna. Tätningslisten överlappar sektionerna med 25mm och behåller sin flexibilitet så att väder och vind håller sig utanför garaget. Locket för monteringsskruvarna ger ett proffessionellt intryck. Ett val du aldrig ångrar! Skummets höga densitet ger ett högt isoleringsvärde (energi besparing), samt ger en mycket bra hållfasthet vilket ger panelen bra vridstyvhet. Tätningslist i nederkant Garaga använder en tätningslist som är tillverkad av TPE (Termoelastiskt polymer)gummi som är fäst vid en profil. Denna tätningslist med dess sammansättning gör att den är flexibel och ger en bra tätning även i mycket kallt klimat. Teknisk dokumentation 11

14 Fönsterkombinationer Enhet: Förseglade isolerglas, total tjocklek: 25mm ( mm) Standard Typ 533 x 330mm 1015x330mm Clear Ja Ja Glue chip Ja Ja Print Process Typ 533 x 330mm 1015x330mm Empire Ja Ja Caprice Ja Ja Not.: a) Tillgängliga färger på ram: White, Brown, Claystone, Dark Sand, Desert Sand. b) För andra modeller (tex.: tempered), kontakta distributören Not. 1: Tillgängliga färger på ram: White, Brown, Claystone, Dark Sand, Desert Sand. Not. 2: Glue chip glas. Orion (interna spröjs) Clear Typ 3 luft 533 x 330mm 5 basfärger 4 luft 533x330, 1015x330mm 5 basfärger, Pewter Not.: a) Tillgängliga färger på ram: White, Brown, Claystone, Dark Sand, Desert Sand. b) För 5 basfärger. 6 luft 533 x 330mm 5 basfärger 8 luft 1015x330mm 5 basfärger, Pewter Glue chip White only White only White only White only Plast Inlägg (exteriör) Typ 533 x 330mm 1015x330mm Williamsburg Ja Ja Cathedral Ja Ja Sherwood Ja Ja Stockton Ja Ja Cascade Nej Ja Bellevue Nej Ja Not. 1: Tillgängliga färger på ram: White, Brown, Claystone, Dark Sand, Desert Sand. Not. 2: Plast Inlägg: White, Brown, Claystone, Dark Sand, Desert Sand. Arch Clear Antique Typ 1015x330mm, 4 rektanglar eller 8 fyrkanter Enbart vita spröjs Not. 1: Tillgängliga färger på ram: Enbart vit. Not. 2: För Eastman Estate modell enbart. Typ 533 x 330mm 1015x330mm Nottingham Yes Yes Manchester Yes Yes Note: Tillgängliga färger på ram: White, Brown, Claystone, Dark Sand, Desert Sand. För 50mm portar, kontakta distributören. 12 Teknisk dokumentation Ett val du aldrig ångrar!

15 Fönsterkombinationer Enhet: Förseglade isolerglas, total tjocklek: 25mm ( mm) Standard Clear Typ Tempered Wired Glue chip 533 x 330mm Ja Nej Nej Nej Not.: Tillgängliga färger på ram: White, Claystone, Desert Sand. Plast Inlägg (exteriör) Typ 533 x 330mm Williamsburg Ja Cathedral Ja Sherwood Ja Stockton Ja Cascade Nej Bellevue Nej Not. 1: Tillgängliga färger på ram: White, Claystone, Desert Sand. Not. 2: Plastic Inserts: White, Claystone, Desert Sand. Orion (interna spröjs) Typ 533 x 330mm, 6 fyrkanter Clear White, Claystone, Desert Sand Glue chip Nej Not.: Tillgängliga färger på ram: White, Claystone, Desert Sand. Olika typer av fönsterdekorationer Plastic Inserts Orion Antique Print Process Print Process Orion Standard Plastic Inserts Arch (Eastman enbart) Ett val du aldrig ångrar! Teknisk dokumentation 13

16 Hur du mäter din garageport Varning: använd aldrig den gamla garageportens mått. 1 Höjd: mät höjden mellan golv och ram på 3 ställen: Använd det högsta av de tre måtten. 2 Bredd: mät bredden på 3 ställen nere, mitten och uppe. Använd det bredaste av de tre måtten. - Fästutrymme för fjäder och portautomatik. Höjd - Minimum 38 mm tjock regel helst 45 x 145mm. Bredd 203 mm minimum Not.: Alla ytor måste vara i exakt samma plan. Från sidan Minimum 102 mm (1) A B (2) Mät måttet A från främre till bakre delen av garaget. Notera ifall måttet är olika. Träregel 45 x 145 mm) A B Utrymme ovan: Djup: Minimum krav A: 102 mm B: Portens höjd mm för portautomatik (1) Tänk på hur gångdörrar och fönster öppnas för frigång. (2) Kontrollera ev. lampor, vatten rör etc. som kan förhindra installation och användning av porten. 14 Teknisk dokumentation Ett val du aldrig ångrar!

17 Utrymme som krävs ovanför porten Torsionsfjäder (1) (305mm radie) Dura+ Hardware Utrymmeskrav Skensystem 0 to 102 mm 152 to 305 mm 305 mm och mer Inte möjlig (för lite utrymme) Möjligt med automatik(+51mm) (dubbelskena inkl.bakmontering) Standard (305 mm radie) (3) (1) Garaga använder enbart torsion fjädrar för bättre och säkrare funktion. (3) Om mer än 381 mm utrymme finns, kan 381 mm radie på skenor användas. Standard skensystem HEADROOM REQUIRED (d) 9" DRUM P = h + 24" approx. h = Port höjd H = total höjd H = h + d h VERTICAL TRACK = h - 9" (1/8" / foot slope) h + 5" with (2" track, 12" radius) h + 8" with (2" track, 15" radius) h + 9" with (3" track, 15" radius) d = 305mm (2 track 12 radius) 381mm (2 track 15 radius) 406mm(3 track 15 radius) Porttjocklek Dimension C C 12" 40mm 45mm 50mm 30mm 38mm 45mm Ett val du aldrig ångrar! Teknisk dokumentation 15

18 Litet utrymme Dura+ bakmontering HEADROOM REQUIRED (d) 1/2 22 5/8 DRUM P = h + 28 Approx. H = h+d h h = Port höjd H = Total höjd d = 102mm (50mm skenor) 280mm (76mm skenor) VERTICAL TRACK = h - 16 (2 Track) h - 11 (3 Track) Porttjocklek 40mm 45mm 50mm Dimension C 30mm 38mm 45mm 12 C Illustration av en sektionsport med torsion fjäder 16 Teknisk dokumentation Ett val du aldrig ångrar!

19 Dura+ Uppbyggnad och fördelar Skenor Gångjärn Fästen Hjul Specifikation Svetsade Vertikal: 2 mm Horisontal: 2 mm 1,6 mm Svetsade mot skenor Vit nylon, 11kulors lager 2mm galvaniserade stålskenor, med Garagas stämpel Garanterar att porten kommer att fungera många år. Vita nylonhjul med 11kulors lager Nylonhjul ger en tystare gång och kullager ger en lång livslängd. Svetsade fästen Förlänger livslängden på porten. Förstärkta vertikalskenor på bredare portar Ökar styrkan och ger en stabil gång även vid mycket breda portar Not.: 3st förstärkningsskenor fr.o.m. 3800mm bredd på porten. Ett val du aldrig ångrar! Teknisk dokumentation 17

20 Kalkylator för lutande tak H h y H = tillgänglig invändig fri höjd framtill h = Port höjd y = tillgänglig invändig fri höjd bakkant X = mått mellan H och y Formel (y - H) x 12 lutning = X X Krav på ram vid portalöppning Man måste förstärka den inre ramen med 64mm för att tätningslisterna skall få plats bakom portalen. Tätningslisterna kommer då att sluta tätt runt hela porten.tänk på att PVC profilen som håller gummilisten på plats inte är tillräckligt flexibel för att kunna följa portalen du har. Detta är ännu mer märkbart vid portar typ 2,55m breda. Det kan finnas möjligheter att bygga portaler med annan utformning tänk dock på tätningslisterna. Gångdörr i anslutning till skensystemet Om din garageport är 2140mm eller lägre måste du beakta så att dörrar och fönster i anslutning till garageporten går att öppna fritt i förhållande till i första hand dom horisontella takskenorna. 18 Teknisk dokumentation Ett val du aldrig ångrar!

21 Tätningslister Mått mellan centrum på port och karm Wood frame Port C Centrum 35 mm 24 mm 45 mm 29 mm 51 mm 32 mm "C" 3 1/4" Avrinning Insida Port Tröskel Övre inre tätningslist Betong Avrinningslutning Asfalt THERMABLOCK TM (1) Träregel 45 x 145 mm För H-Tech, H-Tech Plus och Top Tech modeller Träsidor 70 mm PVC eller aluminum profil ca.13 mm från porten PVC lock (snap-on) Tvåbladig TPE list (1) Det är inte rekommenderat att montera listen för hårt mot porten. Det kommer att påverka portens normalt jämna gång. Montera alltid tätningslisten med ca.13 mm mellanrum mellan port och ram. Använd alltid ett silikonbaserat smörjmedel. Ett val du aldrig ångrar! Teknisk dokumentation 19

22 En tyst garageport Vi på Garaga vill ta tillfället i akt och ge er tips om hur man kan reducera ljudet som en garageport avger när den öppnas och stängs. Man behöver bara göra ett bra val av produkt och göra några enkla justeringar. Det första att göra för alla typer av portar är att, byta ut stålhjul mot lagrade nylonhjul. Dom gör att ljudet reduceras när dom rullar i skensystemet. Du kommer att märka en stor skillnad. Valet av portautomatik är även det viktigt. Välj en modell med drivrem av gummi. Drivmotorn på dessa modeller är isolerad från metalldelarna för att hindra överföring av vibrationer vid gång. Överlag är remdrivning mycket tystare än traditionella kedjedrivningar. För vissa som är mycket känsliga för ljud kan även en ljudisolering för skensytem som kan överöra vibrationer behövas. Man kan då t.ex. vid montering i betong fästa en träregel med en bit gummidukpå för att ta bort dessa vibrationer. Man kan även välja en aluminum port som t.ex. garagas H-Tech eller H-Tech plus modell. Dessa portar är lättare än stålportarna och sliter således mindre på både skensystem och portautomatik. På så sätt är aluminiumporten mer lättanvänd och tyst. Valet av balanssystem för din port kan även bidraga till tystare gång, därför används uteslutande torsionsfjädrar till garags portar. Dessa medger en mer exakt balansering av porten som medger mindre friktion på vajrar fjädrar och horisontella skenor. När det gäller skensystemet så skall man eftersträva största möjliga radie på skenorna. desto större radie desto mjukare går porten. dock måste utrymme finnas ovanför porthål. Slutligen, så behöver givetvis alla rörliga delar inkl. tätningslister smörjas med ett silikonbaserat medel minst 2 ggr/ år. Det är ganska enkelt att hitta lösningar till problem med portar som för oväsen. Tveka därför inte att kontakta en professionell port montör, dom är utbildade och certifierade för att utföra ett säkert och professionellt arbete. 20 Teknisk dokumentation Ett val du aldrig ångrar!

23 CarGo TM Specifikation och fördelar Specifikation Mjuk/tyst gång Heavy duty Robust design Avancerad tysk kvalitetskonstruktion Fördel Smart Motor TM teknologi : vid varje öppning/stängning optimeras/justeras erforderlig kraft automatiskt. Motor med variabel hastighet och likströmsdrift (DC): säkerställer marknaden mjukaste gång. Förmonterat drivpaket. Galvaniserad C-formad stålskenal med hög finish Kraftig värmetålig skyddskåpa av CE godkänt plastmaterial. Drivpaketet är förmonterat och har permanentsmörjning. Testat för att klara 200,000 Öppningar/stängningar. Överlägsen garanti: 15år på modell 700e. Radiodelarna har 2års garanti. Räckvidd: minst 30m HomeLink kompatibel Säkerhetsdetaljer: - manell nödöppning; - Automatisk stopp om något kommer i vägen (infraröd fotocell ingår som standard för extra säkerhet); - förberedd för ledbelysning. Energiförbrukning Bekvämlighet Autiomatisk belysning går att justera från 30sec. till 4,5min. Mjuk start/stop (DC) motor: använder 20% mindre energi än en AC motor. Innovativ mottagarmodul som går att ta i och ur enheten, vid eventuell service. Drivpaketet är permanent smort från leverans. Integrerad dignostiskt programvara. Specifikation CarGO 700e Kraft Belysning Garanti 700 Newton 2 lampor max 40 watt 15 år på ingående delar Ett val du aldrig ångrar! Teknisk dokumentation 21

24 Kondens.. ett faktum Fakta: Kondens bildas när vatten kommer i kontakt med en yta som är kallare än omgivningstemperaturen. Vattnet kommer att ta en form av droppar eller frost. Det är viktigt att förstå att en garageport aldrig kan bli lika tät som en ytterdörr på grund av följande orsaker: - en garageport måste frigöra alla fyra sidor för att kunna öppnas; - en sektionsport är uppbyggd av 4 paneler, vilket betyder att 5 ytor plus sidorna kommer att kunna släppa in luft; - storleken på en garageport mellan 2438 and 5486 mm bred skall jämföras med en entrédörr på 900mm. Ytan kan lätt vara 4 till 5 ggr så stor, och är således en ansenligt större yta att kyla ned; - Garaget är även ett utrymme som normalt är fuktigare än en hall i ett hus: t.ex. snö och is som fastnat på bilen, förvaring av fuktiga saker dålig ventilation etc. Var kan kondens bildas?: Spår av kondens kan finnas på följande ställen: - på den varma sidan av porten; - i mellan sektionerna; - på sidan av panelerna under tätningslisten; - på profilen som bottenlisten sitter i. Lösningen: Uppkomsten av kondens (Varm-kall kontakt) är ofrånkomlig, Garaga har dock tagit fram lösningar för att minimera effekterna och bildandet av kondens på en garageport: - en effektiv sammakoppling av sektionerna med en thermal break där ytter och inner yta aldrig får kontakt med varandra; - tätningslist på bottensektionen som är tillräckligt flexibel så att det blir tätt mot golvytan. Aluminium profilen som oftast användes är utbytt mot en profil i plast.: - En kraftig extra inre tätningslist på den övre sektionen för att kompensera eventuellt läckage ( standard på (H-Tech Plus, H-Tech och Top Tech); - Effektiva dubbelbladiga yttre tätningslister som är bättre och tätare än konventionella lister. Man kan minska risken för kondens genom att lämna garageporten öppen några minuter extra, kall luft kommer då att snabbt fylla garaget och eliminera fuktigheten i luften. Om en avfuktare finns tillgänglig så bör den användas speciellt vid nybyggda garage. Garagas portar är utvecklade för ett tufft klimat där kondensation lätt blir ett problem. Tveka inte att kontakta en Garaga representant ifall du vill ha en analys eller lösning för ett liknade problem. Ytter temperatur ( C) Maximal luftfuktighet (%) Not.: Det är inte rekommenderat att montera listen för hårt mot porten. Det kommer att påverka portens normalt jämna gång. Montera alltid tätningslisten med ca.13 mm mellanrum mellan port och ram. Använd alltid ett silikonbaserat smörjmedel. 22 Teknisk dokumentation Ett val du aldrig ångrar!

25 Felsökning 1- Porten har blivit väldigt tung och öppnas enbart till hälften. Torsionsfjädern-rna har monterats bakvänt. 2- Porten går upp väldigt fort och är svår att stänga igen. Fjädern har blivit för hårt spänd. Justera fjädern. 3- Porten går ner väldigt fort och är tung att lyfta. Fjädern har blivit för löst spänd. Justera fjädern. 4- Porten fungerar men vid stängning går den upp igen 10cm. Fjädern är lite för hårt spänd. Justera fjädern. 5- Porten stängs inte helt glipar mot golvet. Golvet kan vara ojämnt, kan då behövas jämnas till. 6- Porten är svår att öppna i början. Tätningslisterna sitter för nära porten. Lossa listerna och flytta ut dom en aning. Optimalt är ca. 13mm från portbladet. 7- Porten är svår att öppna helt. Dom horisontella skenorna är inte paralella. Diagonal mät och justera. 8- Den övre sektionen stänger inte helt. Justera de övre gångjärnen. Hur du lyfter portsektionerna Grundinformation: Portsektionerna är som starkast när dom hanteras i vertikal position. 1) Bär portpaketen vertikalt istället för horisontalt (se bild nedan). 2) Ta inte och bär i buntbanden. 3) Trampa eller gå inte på portpaketen. 4) Förvara eller ställ inte lådor på portpaketen. Tappa ej heller något på paketen. 5) Vid transport ställ paketen vertikalt. 6) Vid lagring ställ portarna upprätt mot väggarna istället för att stapla dom liggande (max 3 paket på varandra). 7) Var försiktig med palltruckar använd aldrig truck vilket kommer att resultera i förstörda sektioner. 8) Var alltid två personer när paket bäres. Var varsam med att inte stöta till kanterna. 9) Drag aldrig paket. Parkera alltid ditt fordon så nära avlastningsplatsen som möjligt. 10) Hantera alltid ditt paket som om det vore din egen garageport. Att transportera sektionerna vertikalt kan innebära att sektionen blir skadad. Bär därför alltid sektionerna Horisontellt. Ett val du aldrig ångrar! Teknisk dokumentation 23
