1 H YPERD IVE s t i r r i n g & m i x i n g u m w e l t u n d v e r f a h r e n s t e c Omrörnings- och Luftningssystem med dränkbar motor Optimerad flödesmekanik, resulterar i: utmärkta omrörningsegenskaper låg energiförbrukning lång livslängd h n i k

dränkbar motor Optimerad flödesmekanik, resulterar i: utmärkta

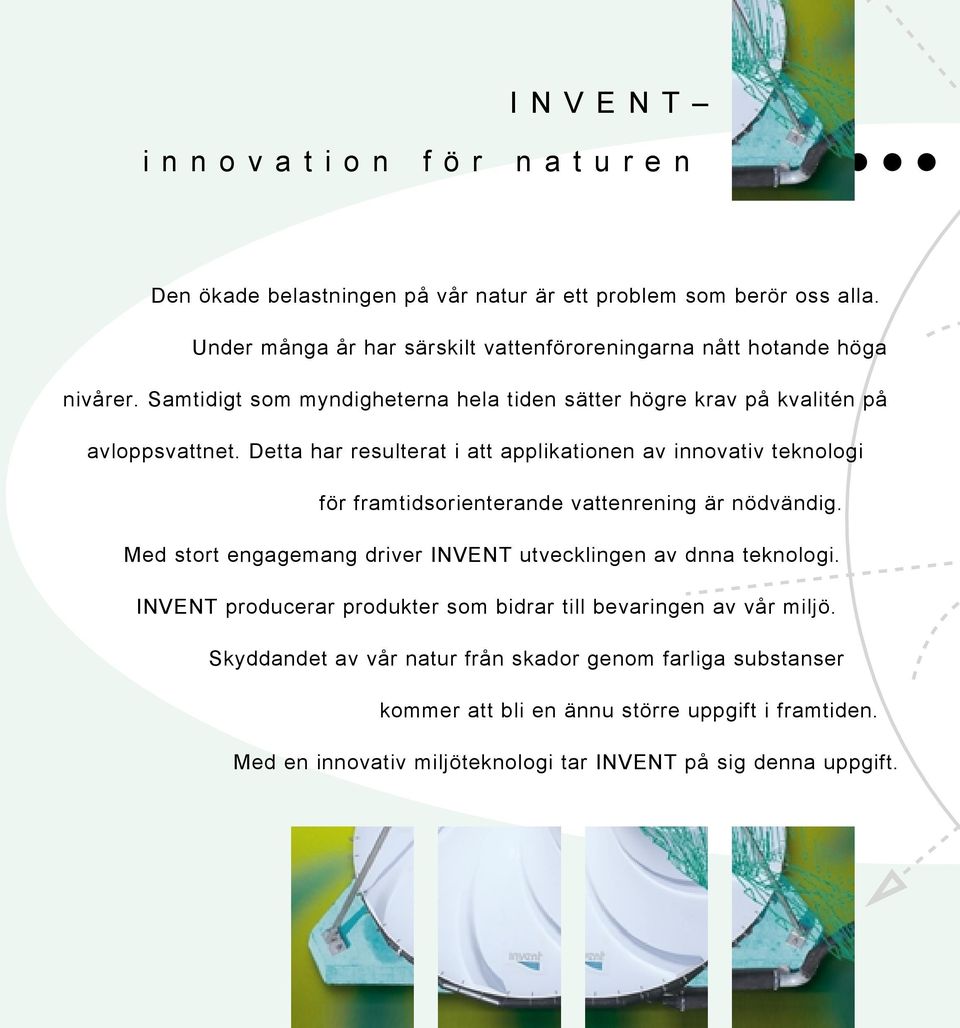

2 INVENT innovation för naturen Den ökade belastningen på vår natur är ett problem som berör oss alla Under många år har särskilt vattenföroreningarna nått hotande höga nivårer Samtidigt som myndigheterna hela tiden sätter högre krav på kvalitén på avloppsvattnet Detta har resulterat i att applikationen av innovativ teknologi för framtidsorienterande vattenrening är nödvändig Med stort engagemang driver INVENT utvecklingen av dnna teknologi INVENT producerar produkter som bidrar till bevaringen av vår miljö Skyddandet av vår natur från skador genom farliga substanser kommer att bli en ännu större uppgift i framtiden Med en innovativ miljöteknologi tar INVENT på sig denna uppgift

framtidsorienterande vattenrening är nödvändig Med stort engagemang driver INVENT utvecklingen av dnna teknologi INVENT producerar produkter som bidrar till bevaringen av

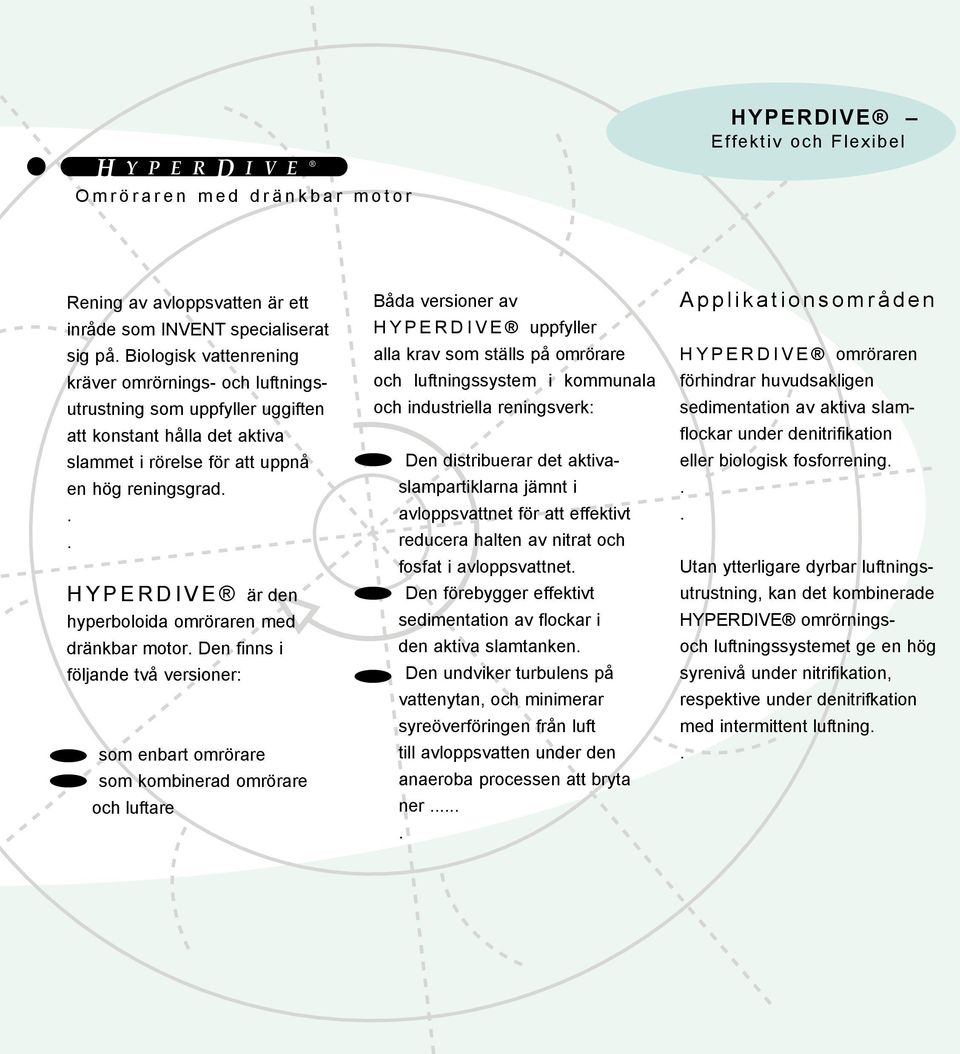

3 H Y P E RD I V E Omröraren med dränkbar motor HYPERDIVE Effektiv och Flexibel Rening av avloppsvatten är ett inråde som INVENT specialiserat sig på Biologisk vattenrening kräver omrörnings- och luftningsutrustning som uppfyller uggiften att konstant hålla det aktiva slammet i rörelse för att uppnå en hög reningsgrad H Y P E R D I V E är den hyperboloida omröraren med dränkbar motor Den finns i följande två versioner: som enbart omrörare som kombinerad omrörare och luftare Båda versioner av HYPERDIVE uppfyller alla krav som ställs på omrörare och luftningssystem i kommunala och industriella reningsverk: Den distribuerar det aktivaslampartiklarna jämnt i avloppsvattnet för att effektivt reducera halten av nitrat och fosfat i avloppsvattnet Den förebygger effektivt sedimentation av flockar i den aktiva slamtanken Den undviker turbulens på vattenytan, och minimerar syreöverföringen från luft till avloppsvatten under den anaeroba processen att bryta ner Applikationsområden HYPERDIVE omröraren förhindrar huvudsakligen sedimentation av aktiva slamflockar under denitrifikation eller biologisk fosforrening Utan ytterligare dyrbar luftningsutrustning, kan det kombinerade HYPERDIVE omrörningsoch luftningssystemet ge en hög syrenivå under nitrifikation, respektive under denitrifkation med intermittent luftning

finns i följande två versioner: som enbart omrörare som kombinerad omrörare och luftare Båda versioner av HYPERDIVE uppfyller alla krav som ställs på omrörare och luftningssystem i kommunala och

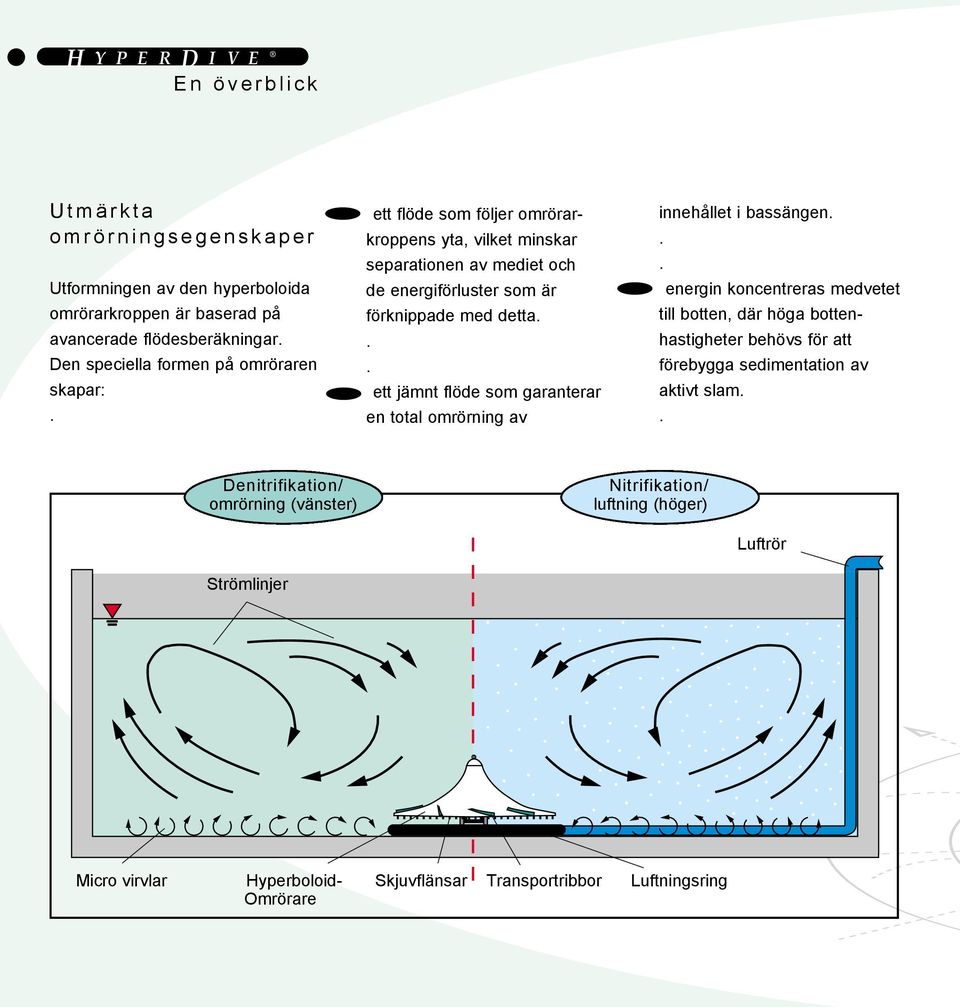

4 H Y P E RD I V E En överblick Utmärkta omrörningsegenskaper Utformningen av den hyperboloida omrörarkroppen är baserad på avancerade flödesberäkningar Den speciella formen på omröraren skapar: ett flöde som följer omrörarkroppens yta, vilket minskar separationen av mediet och de energiförluster som är förknippade med detta ett jämnt flöde som garanterar en total omrörning av innehållet i bassängen energin koncentreras medvetet till botten, där höga bottenhastigheter behövs för att förebygga sedimentation av aktivt slam Denitrifikation/ omrörning (vänster) Nitrifikation/ luftning (höger) Luftrör Strömlinjer Micro virvlar Hyperboloid- Omrörare Skjuvflänsar Transportribbor Luftningsring

garanterar en total omrörning av innehållet i bassängen energin koncentreras medvetet till botten, där höga bottenhastigheter behövs för att förebygga sedimentation av

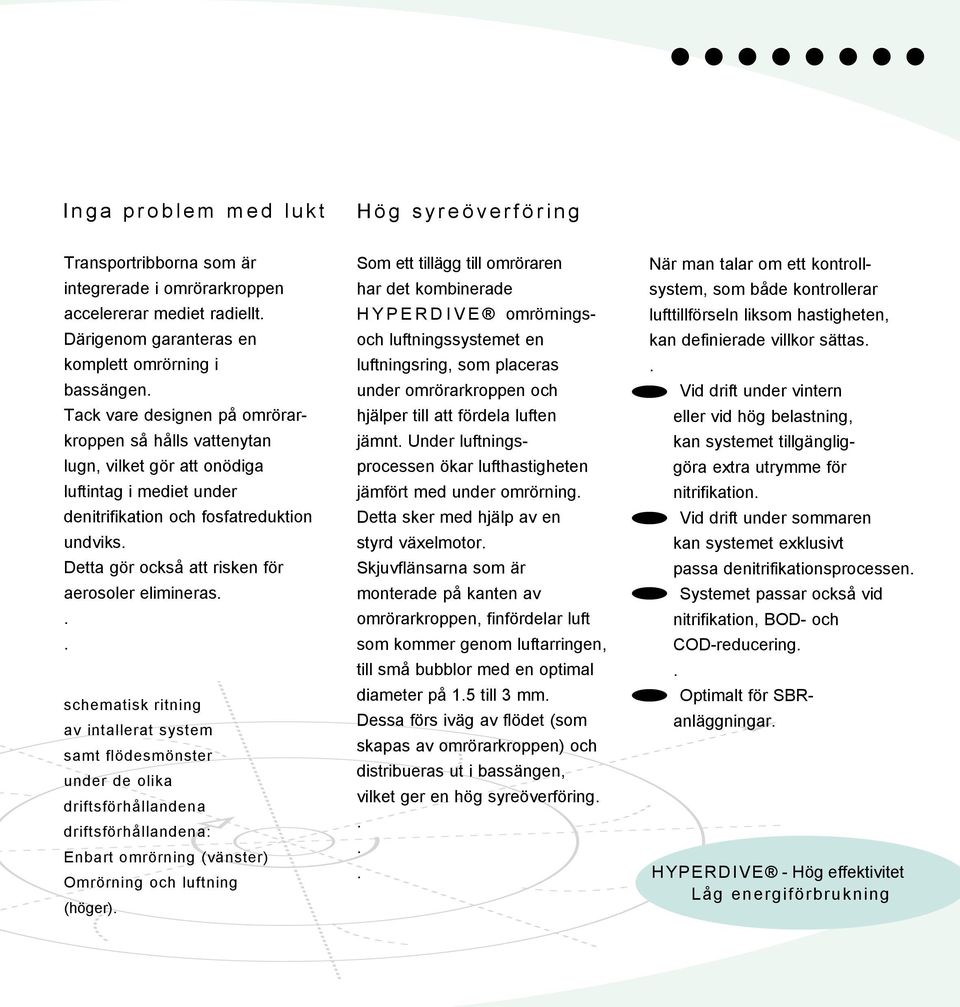

5 Inga problem med lukt Hög syreöverföring Transportribborna som är integrerade i omrörarkroppen accelererar mediet radiellt Därigenom garanteras en komplett omrörning i bassängen Tack vare designen på omrörarkroppen så hålls vattenytan lugn, vilket gör att onödiga luftintag i mediet under denitrifikation och fosfatreduktion undviks Detta gör också att risken för aerosoler elimineras schematisk ritning av intallerat system samt flödesmönster under de olika driftsförhållandena driftsförhållandena: Enbart omrörning (vänster) Omrörning och luftning (höger) Som ett tillägg till omröraren har det kombinerade HYPERDIVE omrörningsoch luftningssystemet en luftningsring, som placeras under omrörarkroppen och hjälper till att fördela luften jämnt Under luftningsprocessen ökar lufthastigheten jämfört med under omrörning Detta sker med hjälp av en styrd växelmotor Skjuvflänsarna som är monterade på kanten av omrörarkroppen, finfördelar luft som kommer genom luftarringen, till små bubblor med en optimal diameter på 15 till 3 mm Dessa förs iväg av flödet (som skapas av omrörarkroppen) och distribueras ut i bassängen, vilket ger en hög syreöverföring När man talar om ett kontrollsystem, som både kontrollerar lufttillförseln liksom hastigheten, kan definierade villkor sättas Vid drift under vintern eller vid hög belastning, kan systemet tillgängliggöra extra utrymme för nitrifikation Vid drift under sommaren kan systemet exklusivt passa denitrifikationsprocessen Systemet passar också vid nitrifikation, BOD- och COD-reducering Optimalt för SBRanläggningar HYPERDIVE - Hög effektivitet Låg energiförbrukning

ritning av intallerat system samt flödesmönster under de olika driftsförhållandena driftsförhållandena: Enbart omrörning (vänster) Omrörning och luftning (höger) Som ett tillägg till omröraren har

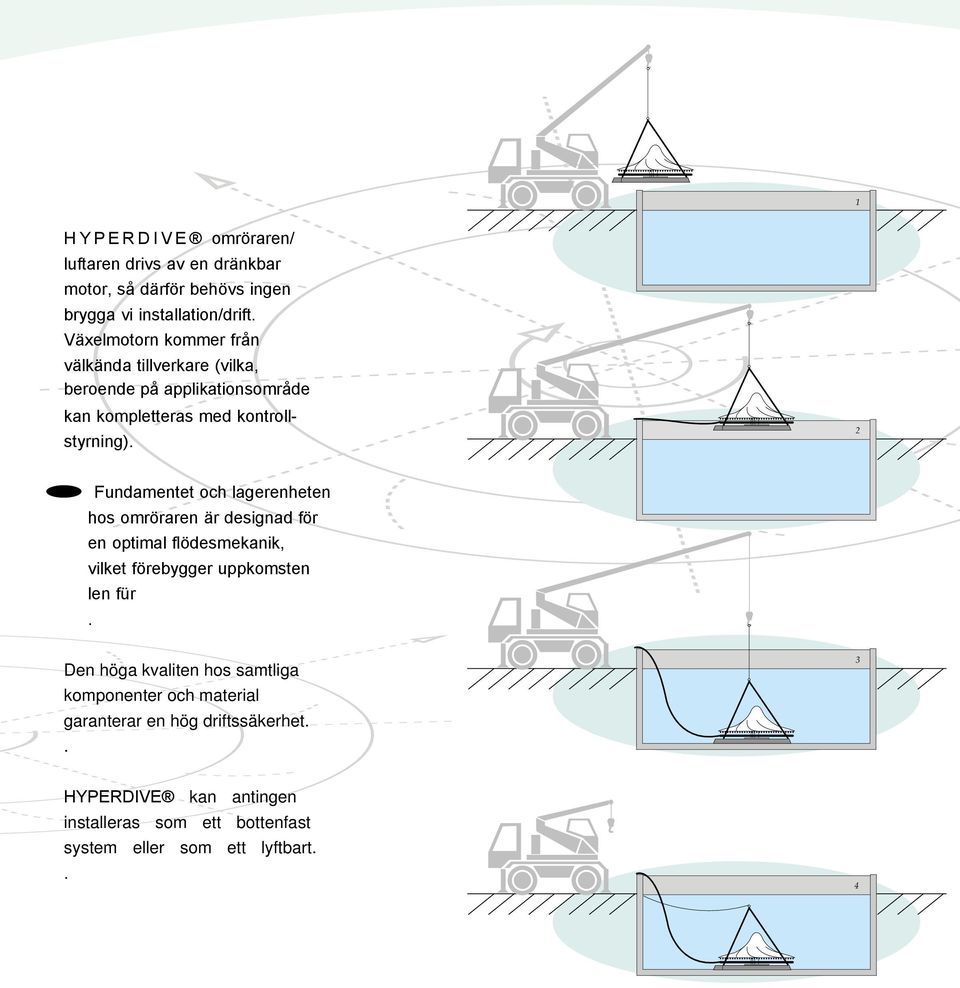

6 1 HYPERDIVE omröraren/ luftaren drivs av en dränkbar motor, så därför behövs ingen brygga vi installation/drift Växelmotorn kommer från välkända tillverkare (vilka, beroende på applikationsområde kan kompletteras med kontrollstyrning) 2 Fundamentet och lagerenheten hos omröraren är designad för en optimal flödesmekanik, vilket förebygger uppkomsten len für Den höga kvaliten hos samtliga komponenter och material garanterar en hög driftssäkerhet 3 HYPERDIVE kan antingen installeras som ett bottenfast system eller som ett lyftbart 4

lagerenheten hos omröraren är designad för en optimal flödesmekanik, vilket förebygger uppkomsten len für Den höga kvaliten hos

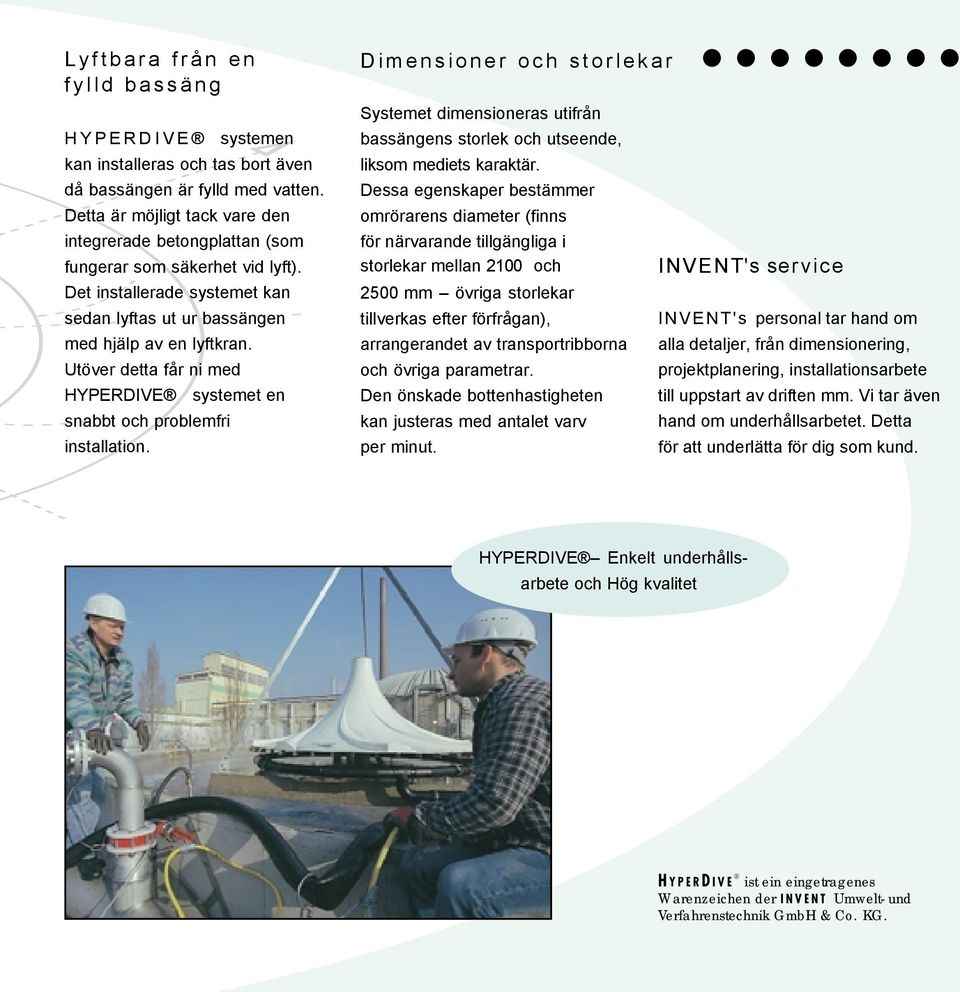

7 Lyftbara från en fylld bassäng HYPERDIVE systemen kan installeras och tas bort även då bassängen är fylld med vatten Detta är möjligt tack vare den integrerade betongplattan (som fungerar som säkerhet vid lyft) Det installerade systemet kan sedan lyftas ut ur bassängen med hjälp av en lyftkran Utöver detta får ni med HYPERDIVE systemet en snabbt och problemfri installation Dimensioner och storlekar Systemet dimensioneras utifrån bassängens storlek och utseende, liksom mediets karaktär Dessa egenskaper bestämmer omrörarens diameter (finns för närvarande tillgängliga i storlekar mellan 2100 och 2500 mm övriga storlekar tillverkas efter förfrågan), arrangerandet av transportribborna och övriga parametrar Den önskade bottenhastigheten kan justeras med antalet varv per minut INVENT's service INVENT's personal tar hand om alla detaljer, från dimensionering, projektplanering, installationsarbete till uppstart av driften mm Vi tar även hand om underhållsarbetet Detta för att underlätta för dig som kund HYPERDIVE Enkelt underhålls- arbete och Hög kvalitet H YPERD IVE ist ein eingetragenes Warenzeichen der INVENT Umwelt- und Verfahrenstechnik GmbH & Co KG

storlekar Systemet dimensioneras utifrån bassängens storlek och utseende, liksom mediets karaktär Dessa egenskaper bestämmer omrörarens diameter (finns för närvarande tillgängliga i storlekar mellan

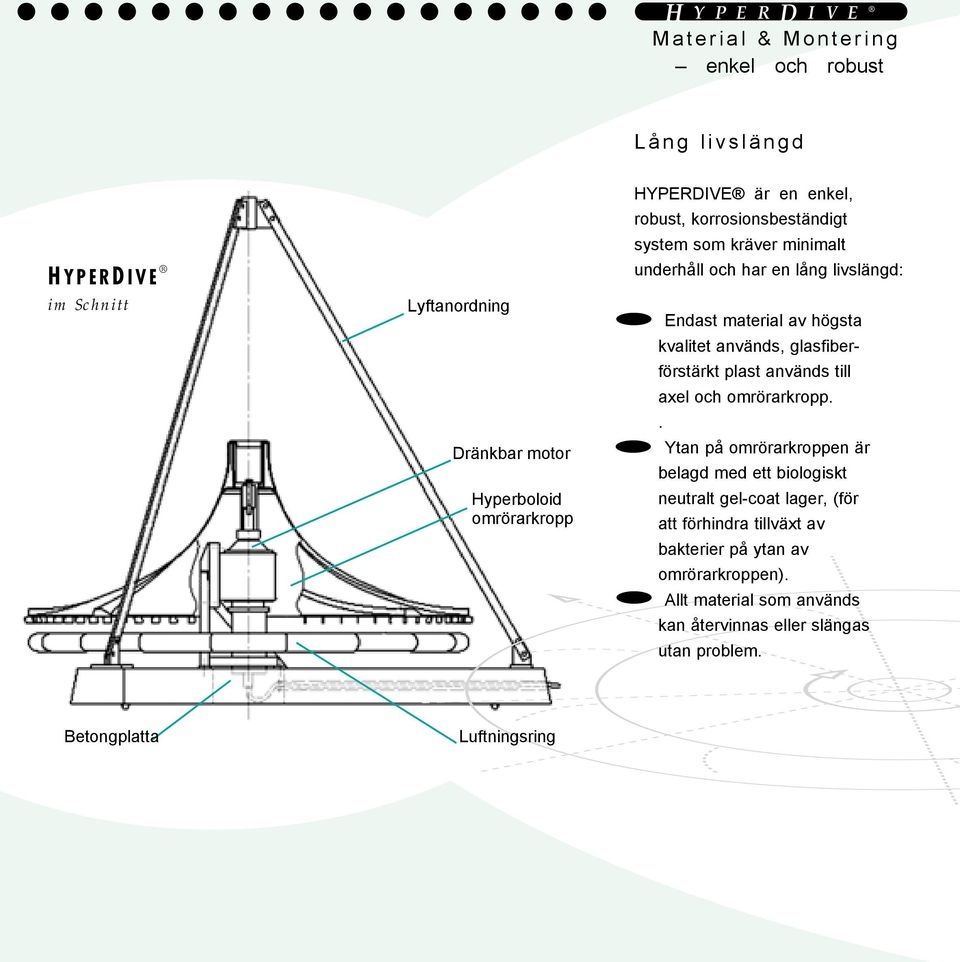

8 H Y P E RD I V E Material & Montering enkel och robust Lång livslängd H YPERD IVE im Schnitt Lyftanordning Dränkbar motor Hyperboloid omrörarkropp HYPERDIVE är en enkel, robust, korrosionsbeständigt system som kräver minimalt underhåll och har en lång livslängd: Endast material av högsta kvalitet används, glasfiberförstärkt plast används till axel och omrörarkropp Ytan på omrörarkroppen är belagd med ett biologiskt neutralt gel-coat lager, (för att förhindra tillväxt av bakterier på ytan av omrörarkroppen) Allt material som används kan återvinnas eller slängas utan problem Betongplatta Luftningsring

används, glasfiberförstärkt plast används till axel och omrörarkropp Ytan på omrörarkroppen är belagd med ett biologiskt neutralt gel-coat lager, (för

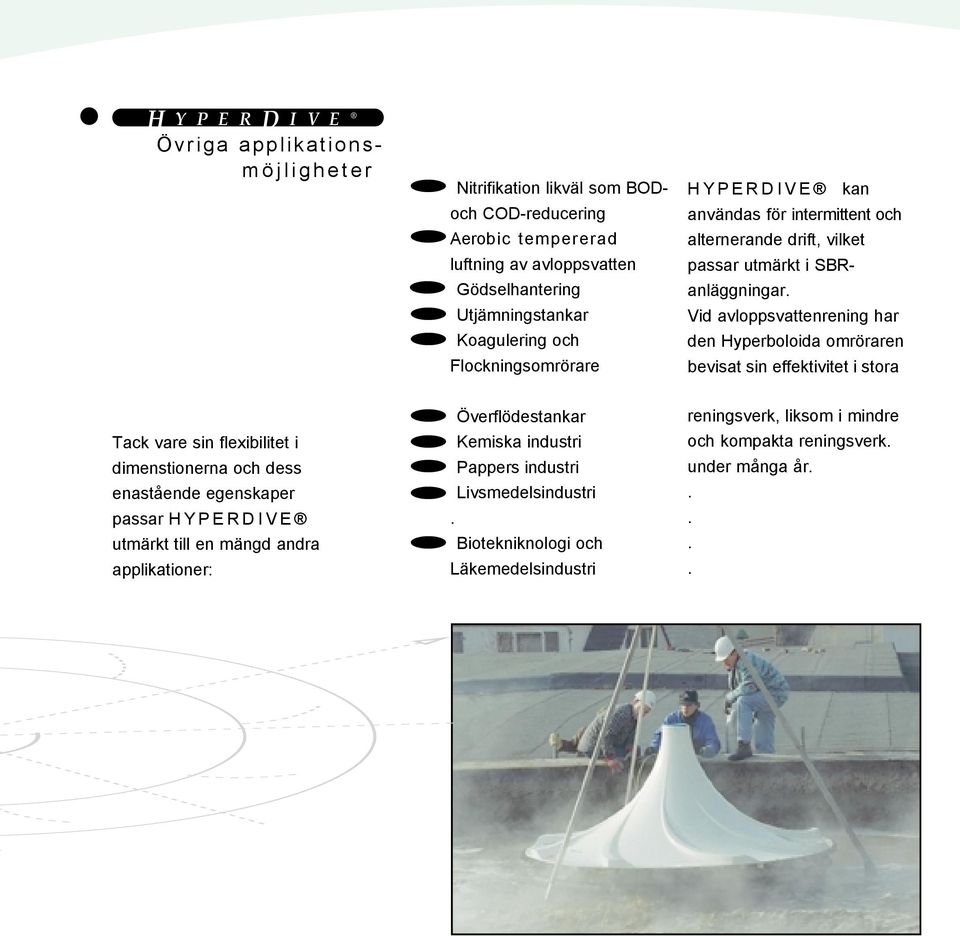

9 H Y P E RD I V E Övriga applikationsmöjligheter Nitrifikation likväl som BODoch COD-reducering Aerobic tempererad luftning av avloppsvatten Gödselhantering Utjämningstankar Koagulering och Flockningsomrörare HYPERDIVE kan användas för intermittent och alternerande drift, vilket passar utmärkt i SBRanläggningar Vid avloppsvattenrening har den Hyperboloida omröraren bevisat sin effektivitet i stora Tack vare sin flexibilitet i dimenstionerna och dess enastående egenskaper passar HYPERDIVE utmärkt till en mängd andra applikationer: Överflödestankar Kemiska industri Pappers industri Livsmedelsindustri Biotekniknologi och Läkemedelsindustri reningsverk, liksom i mindre och kompakta reningsverk under många år

Hyperboloida omröraren bevisat sin effektivitet i stora Tack vare sin flexibilitet i dimenstionerna och dess enastående egenskaper passar HYPERDIVE utmärkt till en mängd andra

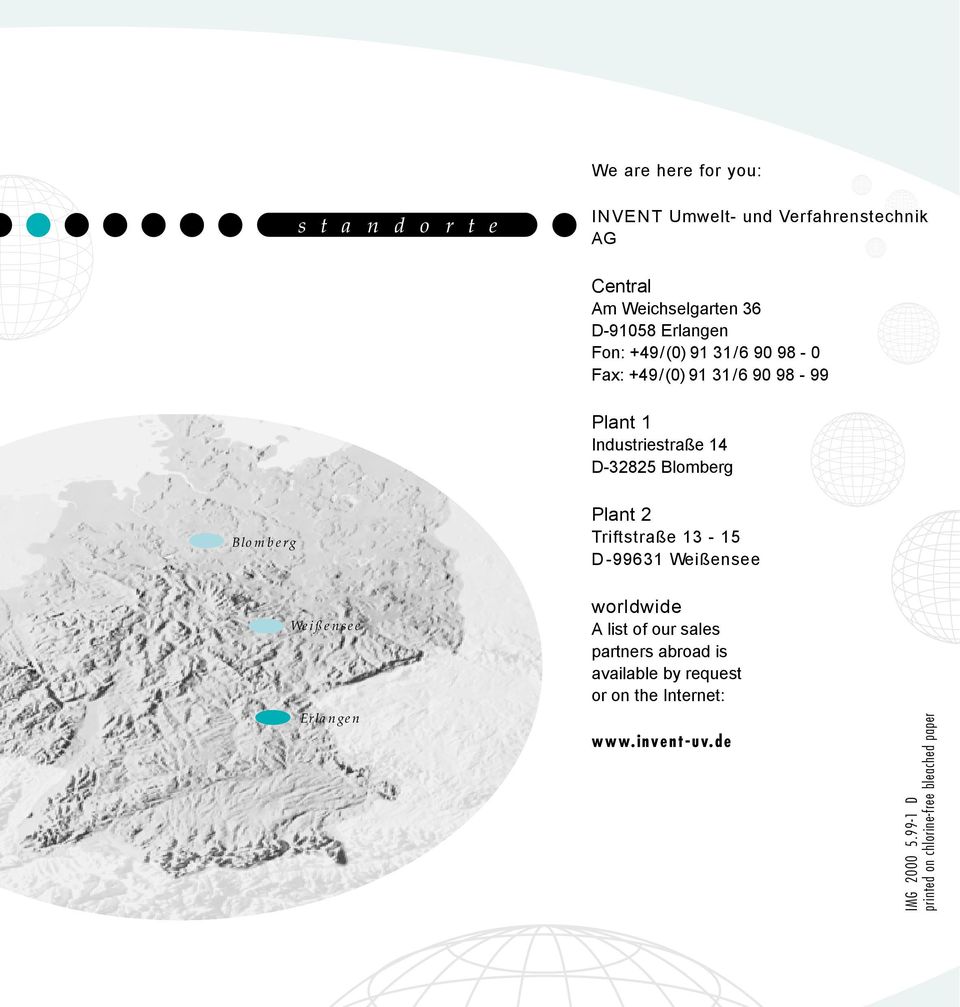

10 We are here for you: s t a n d o r t e INVENT Umwelt- und Verfahrenstechnik AG Central Am Weichselgarten 36 D Erlangen Fon: +49 / (0) / Fax: +49 / (0) / Plant 1 Industriestraße 14 D Blomberg Blomberg Plant 2 Triftstraße D Weißensee Weißensee Erlangen worldwide A list of our sales partners abroad is available by request or on the Internet: wwwinvent-uvde IMG D printed on chlorine-free bleached paper

Blomberg Blomberg Plant 2 Triftstraße 13-15 D-99631 Weißensee Weißensee Erlangen worldwide A list of our sales
