1 Till arkitekter, säkerhetsinstallatörer och projekterare Den nya formen för energi och signalöverföring Hahn Türband 4 Inductio

2 ESTETIKEN AV DEN OSYNLIGA FUNKTIONALITETEN

3 Arkitekter, säkerhetsinstallatörer, projekterare och dörrtillverkare var hittills tvungen att acceptera kabelöverföringar som ett nödvändigt ond. Skadade profiler och kabelbrått togs som ofrånkommlig. Hahn Türband 4 Inductio erbjuder nu en överföringsväg för energi och signaler som i belastningstests klarade mer än 10 miljoner öppningscykler. Med övertygande positiva värden. SÄKERHET I BÄSTFORM. Test d'endurance Dauerfunktionstest Endurance test Kabelbrått var igår.

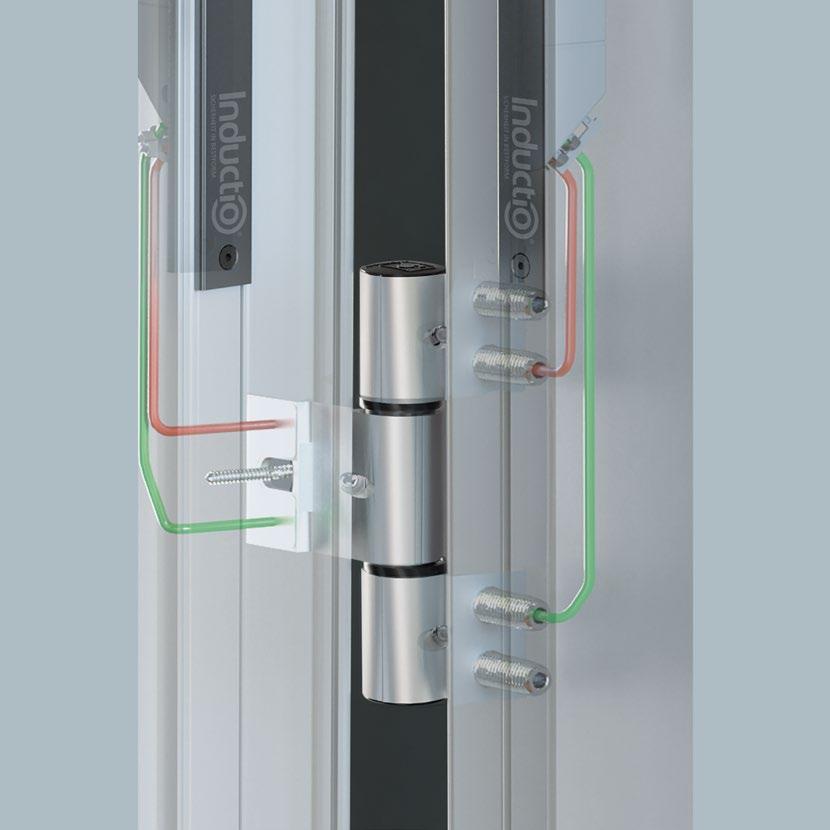

4 FÖRSTA ENERGI OCH SIGNAL ÖVERFÖRANDE SYSTEM MED VDS-C GODKÄNNANDE I FORM AV ETT DÖRRGÅNGJÄRN Inductio underlättar för dörrtillverkare och säkerhetsinstallatörer kabeldragningen i dörrar och kopplingen med tillträdeskontrollsystem och larmcentraler. Med Inductio skapades en överföring som överför data bidirectional d v s i båda riktningar. Samtidigt vidareförs energin till komponenterna t ex motorlås, LED belysning m m. Larmcentral Nätaggregat 12V DC/24V DC Larmgrupp 1 Öppningsövervakning Larmgrupp 2 Larm för genombrytning Larmgrupp 3 Låsövervakning Larmgrupp 4 Sabotageövervakning Larmgrupp 5 Felfunktion 16 ådrig ledning Primärelektronik Övervakningsmotstånd på lödfästen ur elektronikenheten Utgång för felfunktion Felfunktion system Relä 1 t ex låsregelkontroll Ö M S HELT UTAN STÖRANDE KABELÖVERFÖRINGAR MELLAN DÖRRBLAD OCH KARM Relä 2 tryckesfallkontroll Nätaggregat 12V DC/24V DC Ö M S Fastkoppling i elektronikenheten Karm och dörrbladselektronik är dold i respektive profil. Elektronikkassetterna skruvs i utfräsningar i dörrprofilerna. Måttet liknar utfräsningar till en låskista. DET I SÄRKLASS MEST INTELLIGENTA GÅNGJÄRN GENOM TIDERNA! FASTKOPPLING I ELEKTRONIKENHETEN MAGNETKONTAKT Automatisk larmsensor för övervakning av dörrar och fönster 3. MOTORLÅS Hindrar personer utan tillstånd från intrång då dörren alltid är låst SPÄRRELEMENT Förhindrar tillgång till område larmad av en larmcentral 4. KOLVKONTAKT Möjliggör för larmcentralen utvärderingen om dörren är låst eller olåst

5 ETT INDUCTIO ERSÄTTER FLERA KABELÖVERFÖRINGAR Viktiga produktegenskaper Sekundär elektronik Övervakning av låsningen Magnetkontakt Magnet Inductio är en energi- och signalöverföring utan bärande funktion i bladgångjärns design av ett tredelad dörrgångjärn för elektronisk säkrade aluminium och ståldörrar 4 fria klämmor Larmspindel (respektive larmtrådglas) eller glassensor 12V DC linjespänning Kolvkontakt respektive slutbleckskontakt eller återkoppling lås Optisk motsvarande Tuerband 4, 3-delad Överföring av energi och signaler sker överföringskomponenter med galvanisk skilda och underhållsfria överförings komponenter Bidirektional överföring för sammankoppling av en larmcentral med elektriska komponenter och Extern sabotagekontakt sensorer i en dörr Cyklisk självtest Ö M S Ö M S Relä 1 Relä 2 Extern felfunktionsingång (EN) för styrning motorlås m m Driftspänningsövervakning Underhållsfria lagerbussningar Enkel montage och demontage av dörrbladet utan kablar mellan karm och dörrblad Stabiliserad 12V DC /20 ma kortslutningssäker för t ex ljudsensor Skruvklämmor respektive lödfästen 12V Spänningsförsörjning DC/24V DC av elektrisk förbrukare ESTETISK FÖR ARKITEKTEN. KOMFORTABELT FÖR SÄKERHETSINSTALLATÖREN. EKONOMISK FÖR BYGGHERREN. 5. LED STRIP Ej säkerhetsrelevant 7. AKTIV GLASKROSS SENSOR Ultrajludsändare med mottagare reagerar på tryck eller när glaset förstörs 9. GLAS MED LARMTRÅD När glaset krossas bryts kontakten med larmtråden 6. PASSIV GLASKROSS SENSOR Reagerar på glasvibrationer på ca 100 khz 8. LJUD SENSOR Tar upp akustiska händelser i frekvensintervaller och utvärdera dem via en CPU

6 SLITAGEFRITT OCH SNYGG Med Hahn Türband 4 Inductio erbjuds marknaden en ny tekniskt övertygande lösning som enormt underlättar anslutningen av säkerhetskomponenter för säkerhetsinstallatörer och dörrproducenter. Mer än 10 miljoner öppningscykler med en frekvens av 1 Hz absolverade produkten utan störning. Även byggherren får avgörande fördelar vid användning av Türband 4 Inductio : Dörrbladet kan under renoveringsarbeten enkelt hängas av och på. Elektroniska anslutningsarbeten av en certificierat säkerhetsinstallatör på säkerhetsklassade dörrar är inte nödvändig vid dessa arbeten. Vid sidan om den långa hållbarheten av Türband 4 Inductio är det även en betydande ekonomisk fördel vilken bidrar till att investitionen i modern teknologi snabbt armorteras.

7 TILL VARJE SITUATION DEN PASSANDE LÖSNINGEN Entusiasmen för excellent design, perfekt teknik och framstående service har gjort Dr. Hahn till en av dem ledande företag inom utveckling och produktion av gångjärn för metall- och PVC dörrar. Sedan 1961 konstruerar och producerar dem 400 nuvarande medarbetare dörrbeslag med mycket uppmärksamhet för detaljerna. Nästintill alla profil och monteringssituationer hos aluminium och PVC dörrar går att lösa med ett Hahn gångjärn. Alltid medveten om att genom ett enkelt handhavande säkerställa ett friktionsfritt arbetsflöde fram till monteringen av den färdiga dörren. Med Inductio erbjuder Dr. Hahn arkitekter, projekterare, säkerhetsinstallatörer och dörrproducenter en unik innovation för elektronisk säkrade objektdörrar och högkvalitativa privathus. Dörrgångjärn. Made in Germany.

8 INDUCTIO ÄR SYSTEMFRI OCH KAN ANVÄNDAS MED ALLA GODKÄNDA LARMCENTRALER Specifikation Driftspänning 12 V DC / 24 V DC Driftspänning 9,6 V DC 28,8 V DC Vilospänning 51 ma vid 12 V DC 31 ma vid 24 V DC Max belastning för återkopplingsutgångar 100 ma Max kontaktbelastning relaisutgångar 30 V DC 300 ma Skydd mot elektromagnetisk påverkan (EMV) 2014 / 30 / EU och enligt VdS 2110 Miljöklass enligt VdS elektronikkåporna klass III Türband 4 Inductio klass IV elektronikkåporna klass III Kapslingsklass Elektronikkåporna IP 54 Türband 4 Inductio IP65 Elektronikkåporna IP54 Lagertemperatur 0 50 C Drifttemperatur C Relativ fuktighet max. 93 % (ej kondenserande) Montageläge lodrätt Elektronikkåpornas mått 291 (252) x 20 (17,8) x 38,6 mm Certificierat enligt VdS Klass C och EN Grad 3 systemfri Dr. Hahn GmbH & Co. KG Trompeterallee D Mönchengladbach Postfach D Mönchengladbach Phone + 49 (0) 2166 / Fax + 49 (0) 2166 / Internet: Försäljning@dr-hahn.se Prsp. INDUCTIO / S / D-PRO0166 / / Med reservation för tekniska ändringar.
