1 Svensk Innovativ Design Value Ultimate Dragskåp Moderna dragskåp för säker skyddsventilation

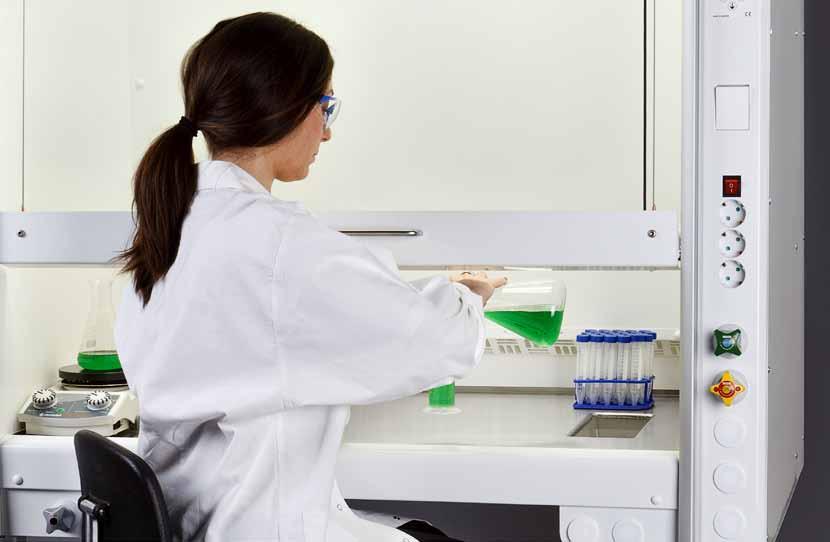

2 På Ninolab vet vi hur viktigt det är att välja rätt dragskåp för att möta marknadens krav och samtidigt erbjuda både optimalt skydd och komfort för användaren. Därför har vi valt att ta fram ett dragskåp som sätter en ny standard för skyddsventilerade arbetsplatser. Resultatet är en modern, innovativ och komplett serie av dragskåp som överträffar de krav som myndigheter och marknaden ställer. Största fokus har lagts på säkerhet, ergonomi, tillgänglighet och produktivitet för användaren. En modulariserad konstruktion ger möjlighet till snabb och enkel service samt möjlighet för framtida uppgraderingar för att upprätthålla en modern och uppdaterad arbetsplats. innoguard dragskåp är moduluppbyggt, vilket gör det möjligt att välja till de funktioner man önskar. Du kan få ett dragskåp som är konfigurerat exakt enligt dina behov. Utformningen av den unika och specialtillverkade profilen för styrning av luftflödet och minimering av turbulens ger även marknadens bästa öppningsbredd i förhållande till totalbredd och med en benhöjd på minst 820 mm får du ett dragskåp med hög tillgänglighet. Med innotronic får du en enda kontrollpanel för alla funktioner inklusive kontroll av spjäll. innoguard finns i två grundutförande, Value och Ultimate, men givetvis kan vi erbjuda Ultimate Application och skräddarsy det optimala dragskåpet för just din applikation. Tillsammans med vår marknadsledande expertis kan vi hjälpa dig från idé till slutbesiktning! 2 innoguard är med minst 820 mm i benhöjd och marknadens största öppningsbredd i förhållande till totalbredd, ergonomiskt anpassad och bekväm att arbeta i.

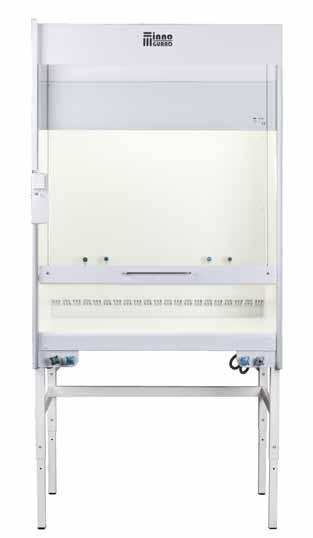

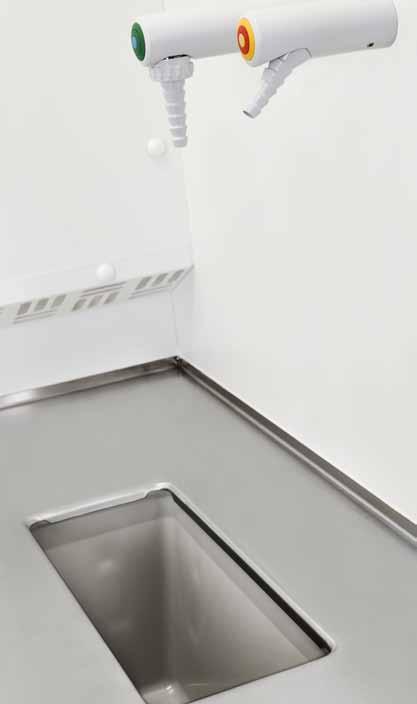

3 innoguard Value är en standardmodell i grundutförande framtagen för att tillgodose alla grundläggande krav för en säker och funktionellt skyddsventilerad arbetsplats. Value är grundutrustad med följande funktioner: Rostfri syrafast arbetsyta Labtratt i polypropylen, placerad höger Två eluttag 230 V / 10 A (IP44) Brytare för belysning (IP44) Belysning 500 lux Förberedd för 4 valfria media Value 1200 samt 1500 finns normalt tillgängliga för omgående leverans. Optioner: Larmenhet som ger optiskt och akustiskt larm vid för låg lufthastighet eller vid ventilationsbortfall. Larmenheten har en grafisk display som tydligt visar aktuell lufthastighet. Vid larm visas tydliga larmsymboler och eventuella instruktioner. Larmrelä-enhet som ger möjlighet att via larmenhetens knappsats ställa värden då de två reläerna skall växla. Larmreläenheten kan t. ex. styra ett externt spjäll. Hurts, med eller utan ventilation 1000 lux belysning Media enligt önskemål såsom kallvatten, varmvatten, tryckluft, vakuum och gaser Arbetsyta i keramik, polypropylen, enamel och laminat 3

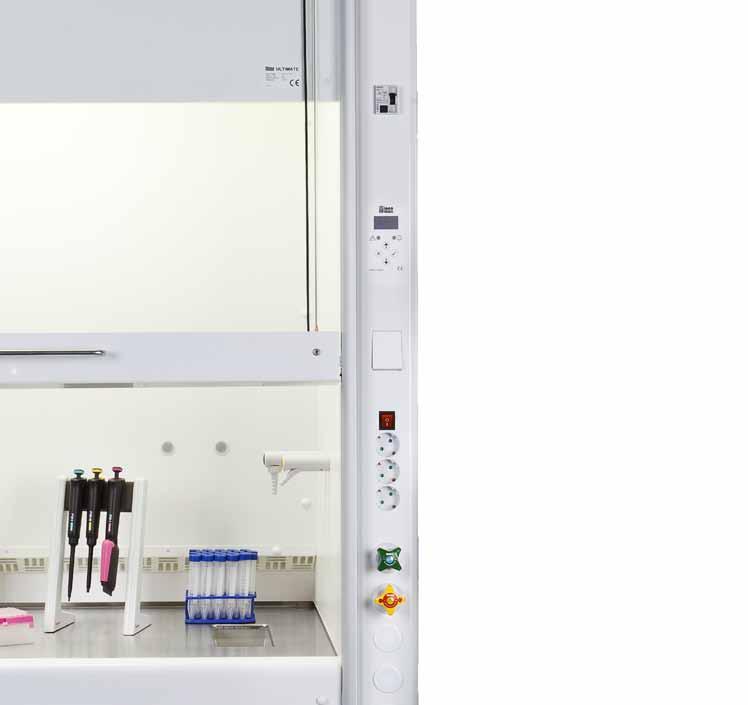

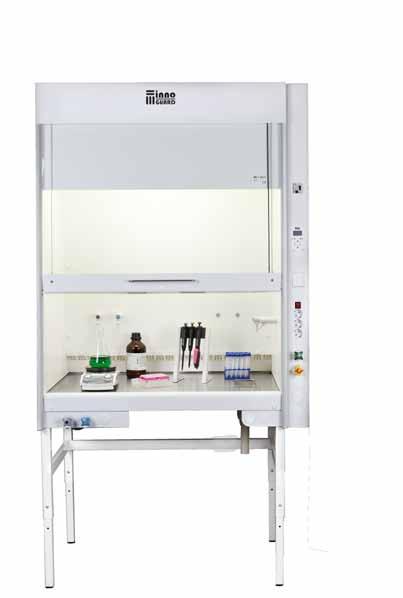

4 innoguard Ultimate är en högprestandamodell som ger full flexibilitet när det gäller önskad utrustningsnivå och funktionalitet. Några av de optioner som är möjliga att utrusta ULTIMATE med är: Sidopanel som ger möjlighet för dolt montage av hurtsventilation, infällda eluttag, infälld belysningsbrytare samt innotronic kontrollpanel. Hurts, med eller utan ventilation Personskyddsmodul med jordfelsbrytare. Upp till tio valfria media (rygg- eller sidomonterade). innotronic VAV system för ventilationsstyrning. Belysningsintensitet >1000 LUX Arbetsyta i syrafast rostfritt stål, keramik, polypropylen m.m. 4

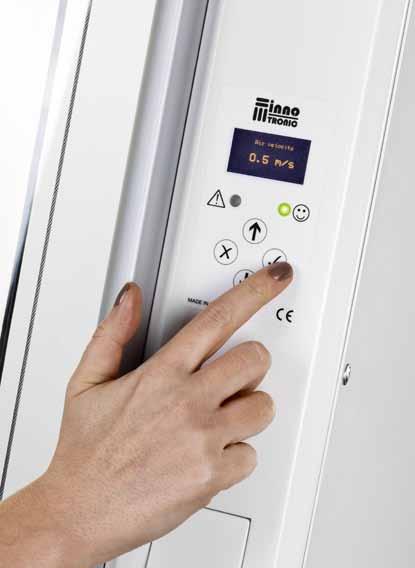

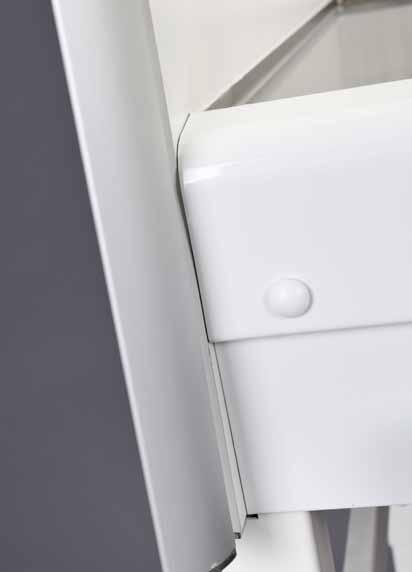

5 innotronic erbjuder följande funktioner Luckstängningsautomatik med tidsfördröjd stängning av lucka. Belysningsautomatik som släcker belysningen och sparar energi då skåpet inte används. Aktivitetsdetektering för övervakning av aktivitet vid dragskåpet. Närvarodetektering som beröringsfritt övervakar om någon är närvarande eller rör sig i närheten av skåpet. Kollisionsgivare för luckan ger beröringsfri övervakning. Förhindrar att luckan kolliderar med något. Grafisk display med knappsats där dragskåpets avancerade funktioner kan ställas in och optimeras för passa respektive applikation. Luckförreglingssystem som förhindrar att luckan öppnas över säkerhetsläget då riskfyllda processer pågår i skåpet. Elförreglingssystem som bryter elförsörjningen till utrustningen i skåpet vid otillräcklig ventilation eller vid risk för överhettning. Förreglingssystem för media som stänger av försörjningen av media i skåpet vid risk för överhettning. Alla modeller erbjuder ett fritt benutrymme på minst 820 mm samt flödesoptimerad sidospoiler för att minimera turbulens samt möjligöra en stor fri öppningsbredd. Dragskåpen levereras med Stativ Instant 820, färdigmonterat stativ och stickpropp för anslutning till 230 V eluttag samt går även igenom en vanlig dörrpost på 900 x 2100 mm och är därmed mycket enkla att installera. Med innotronic får du en enda kontrollpanel för alla funktioner hos innoguard. Den till och med släcker ljuset och stänger luckan om du måste göra viktigare saker... Utformningen av den unika och specialtillverkade spoilern för styrning av luftflödet och minimering av turbulens ger även marknadens största öppningsbredd.

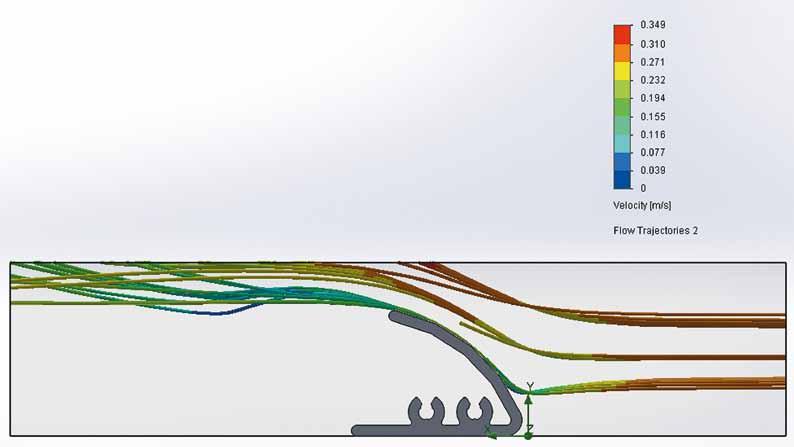

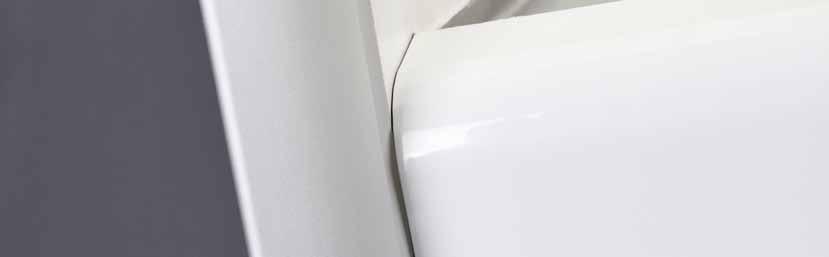

6 Ultimate Application Professionella verktyg för flödessimulering är en förutsättning för att genomföra snabba och exakta analyser av en framtida applikation. Grafisk illustration av flödessimulering för innoguard sidospoiler För applikationer som ställer extraordinära krav på skyddsventilationen kan vi erbjuda Ultimate Application. Ni har då möjlighet att utveckla och optimera tekniskt ledande produkter i samarbete med erfarna ingenjörer från vårt teknikcentrum. De kan bland annat hjälpa till med att: Ta fram den tekniskt och kommersiellt bästa konfigurationen av innoguard för era behov. Flödessimulera ert laboratorium för att säkerställa att skyddsventilationen får önskad funktion. 3D simulera den framtida installationen så att outtalade krav fångas upp så tidigt som möjligt. FEM analysera kritiska konstruktioner. Utveckla och optimera mjukvara för att optimera er applikation för största användarvänlighet och högsta produktivitet. Utbilda laboratoriepersonal och servicepersonal i skyddsventilation, produktanvändning och produktunderhåll. Genom verklighetstrogna simuleringar på ett pedagogiskt sätt förklara principerna kring skyddsventilationen och hur man skyddar sig vid laboratoriearbete. 6

7 Specifikationer för innoguard i grundutförande 12 VAL 12 ULT 15 VAL 15 ULT 18 VAL 18 ULT Utvändig bredd 1200 mm 1200 mm 1500 mm 1500 mm 1800 mm 1800 mm Utvändigt djup exkl media Utvändigt djup inkl media 840 mm 840 mm 840 mm 840 mm 840 mm 840 mm 885 mm 885 mm 885 mm 885 mm 885 mm 885 mm Invändigt djup 670 mm 670 mm 670 mm 670 mm 670 mm 670 mm Höjd tak vent anslutning 2154 mm 2154 mm 2154 mm 2154 mm 2154 mm 2154 mm Höjd installation inkl ben 2280 mm 2280 mm 2280 mm 2280 mm 2280 mm 2280 mm Höjd installation exkl ben 1950 mm 1950 mm 1950 mm 1950 mm 1950 mm 1950 mm Höjd max 2670 mm 2670 mm 2670 mm 2670 mm 2670 mm 2670 mm Arbetshöjd 900/850/800 mm 900/850/800 mm 900/850/800 mm 900/850/800 mm 900/850/800 mm 900/850/800 mm Justerbara fötter +10/-30 mm +10/-30 mm +10/-30 mm +10/-30 mm +10/-30 mm +10/-30 mm Fri öppningsbredd 1149 mm 1149 mm 1449 mm 1449 mm 1749 mm 1749 mm Fri benhöjd 820 mm 820 mm 820 mm 820 mm 820 mm 820 mm Belysning >500 LUX >1000 LUX >500 LUX >1000 LUX >500 LUX >1000 LUX Frontlucka Laminerat glas Laminerat glas Laminerat glas Laminerat glas Laminerat glas Laminerat glas Luckupphängning Effektförbrukning <100 W <100 W <100 W <100 W <100 W <100 W Spänningsmatning 230 V/50Hz 230 V/50Hz 230 V/50Hz 230 V/50Hz 230 V/50Hz 230 V/50Hz Säkring 10A 10A 10A 10A 10A 10A Arbetsyta Rostfritt syrafast stål Rostfritt syrafast stål Rostfritt syrafast stål Rostfritt syrafast stål Rostfritt syrafast stål Rostfritt syrafast stål Cabinet/ Sidopanel Nej Ja +100 mm Nej Ja +100 mm Nej Ja +100 mm Media, max. antal Eluttag innotronic Nej Ja Nej Ja Nej Ja Value Ultimate 7

8 är CE märkt enligt direktiv 2006/95/EG. innoguard är konstruerad och verifierad i enlighet med tillämpliga delar av SS EN :2006. innoguard är konstruerad och verifierad i enlighet med tillämpliga krav i SS EN :2003 Kap 7 Basic Safety Requirements. innotronic är CE märkt enligt direktiv 2004/108/EG. innotronic är tredje parts certifierad enligt EN :2007, edition 3 Medical Electrical Equipment. innotronic är tredje parts certifierad enligt EN :2005, edition 2 Generic standard for industrial environments. innoguard och innotronic är konstruerade och tillverkade i enlighet med direktiv 2002/95/EG (RoHS). innoguard och innotronic är konstruerade och tillverkade av en organisation som är tredjepartscertifierad enligt ISO9001:2008. Box 137, Upplands Väsby Tel: , Fax: , e-post: info@ninolab.se Version
