2 Rapport 2013:45 Fisktrappa i Lyckebyån Augerum socken, Karlskrona kommun. AU, steg 2, 2013 Therese Ohlsson

3

4 Rapport 2013:45 Fisktrappa i Lyckebyån Augerum socken, Karlskrona kommun. AU steg 2, Therese Ohlsson Lyckebyån, Augerum socken Karlskrona kommun Blekinge län

5 Sydsvensk Arkeologi AB Kristianstad Box Kristianstad Telefon (Regionmuseets växel): Malmö Erlandsrovägen Vintrie Sydsvensk Arkeologi AB Rapport 2013:45 Omslag: Mur i schakt 1. Foto: Therese Ohlsson Kartor ur allmänt kartmaterial, Lantmäteriverket, Gävle.

6 Innehåll Sammanfattning 5 Inledning 6 Fornlämningssituation och tidigare undersökningar 6 Metod och genomförande 7 Resultat 7 Slutsatser 10 Administrativa uppgifter 12 Bilagor, kartor 14 Sydsvensk Arkeologi AB rapportserie

7 Figur 1. Undersökningsområdets läge i Blekinge. Figur 2. Undersökningsområdet markerat.

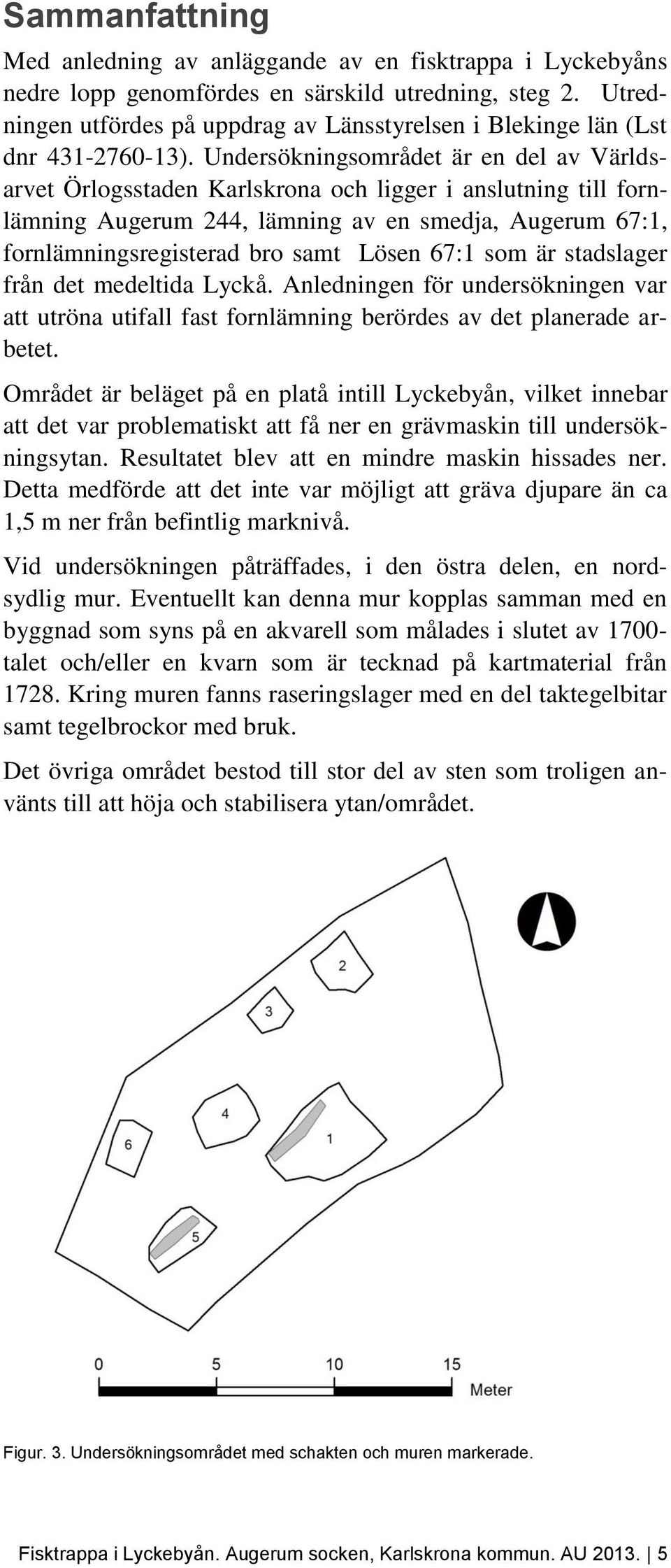

8 Sammanfattning Med anledning av anläggande av en fisktrappa i Lyckebyåns nedre lopp genomfördes en särskild utredning, steg 2. Utredningen utfördes på uppdrag av Länsstyrelsen i Blekinge län (Lst dnr ). Undersökningsområdet är en del av Världsarvet Örlogsstaden Karlskrona och ligger i anslutning till fornlämning Augerum 244, lämning av en smedja, Augerum 67:1, fornlämningsregisterad bro samt Lösen 67:1 som är stadslager från det medeltida Lyckå. Anledningen för undersökningen var att utröna utifall fast fornlämning berördes av det planerade arbetet. Området är beläget på en platå intill Lyckebyån, vilket innebar att det var problematiskt att få ner en grävmaskin till undersökningsytan. Resultatet blev att en mindre maskin hissades ner. Detta medförde att det inte var möjligt att gräva djupare än ca 1,5 m ner från befintlig marknivå. Vid undersökningen påträffades, i den östra delen, en nordsydlig mur. Eventuellt kan denna mur kopplas samman med en byggnad som syns på en akvarell som målades i slutet av talet och/eller en kvarn som är tecknad på kartmaterial från Kring muren fanns raseringslager med en del taktegelbitar samt tegelbrockor med bruk. Det övriga området bestod till stor del av sten som troligen använts till att höja och stabilisera ytan/området. Figur. 3. Undersökningsområdet med schakten och muren markerade. Fisktrappa i Lyckebyån. Augerum socken, Karlskrona kommun. AU

9 Inledning Med anledning av ett planerat anläggande av en fisktrappa i Lyckebyåns nedre lopp genomfördes en arkeologisk särskild utredning, steg 2. Den arkeologiska utredningen pågick och utfördes av personal från Sydsvensk Arkeologi AB. Utredningens beställare var Länsstyrelsen i Blekinge län. Fornlämningssituation och tidigare undersökningar Undersökningsområdet är beläget längs Lyckebyåns dalgång. Området utgörs av en plan gräsyta som avgränsas av Lyckebyån i öster och av stenbron i söder. Norr om området ligger en damm och i väster en 5 m hög stenmur. I trakten finns såväl grusmoräner som tunga lerjordar, vilka under årtusenden har använts för odling och bosättningar. Lyckebyån är en vattenled som förbinder de inre delarna av Blekinge med Östersjön. Längs ån finns en rad arkeologiska lämningar i form av bosättningar, gravar bl.a. en båtgrav samt fossil åkermark som sträcker sig från stenålder fram till nyare tid. Vattenleden har alltså under tusentals år varit en naturlig kommunikationsled i landskapet, vilken använts för såväl transporter som fiskeri och bosättningar. I anslutning till undersökningsområdet låg den medeltida staden Lyckeby (fornlämning Lösen 70:1). Staden omnämns för första gången i skriftliga källor år 1449, men dess kyrka (fornlämning Lösen 2:2), vilken idag är raserad, dateras till 1200-talet. På platsen för den medeltida staden ligger idag yngre bebyggelse, vilken dateras från 1700-talet fram till idag. Under tidig medeltid nämns det närbelägna Lösen som ett kungalev i Kung Valdemars jordebok. Lösen låg beläget i närheten av en hamnplats vid Lyckebyån där Lyckå (Lyckeby) etableras (Lihammer 2007:127f). Enligt Anna Lihammer skall östra Blekinge ses som många mindre landskapsrum förenade av kommunikationsleder (Lihammer 2007:98), en av dessa är Lyckebyån. Norr om undersökningsområdet har i Augerum har påträffats en båtgrav som kan vara tecken på en elit under folkvandringstid vendeltid. En viktig del av elitens makt skulle vara att man med sin placering vid Lyckebyån kunnat kontrollera transporter av järn från Småland till Blekinges kust (Ödman 1983: Stenholm 1986). Staden Lyckeby kan tolkas ha fungerat som en transitplats för järn (Ödman mejl 2012). 6 Fisktrappa i Lyckebyån. Augerum socken, Karlskrona kommun. AU 2013.

10 Figur 4. Målning av Carl Gyllensköld över Lyckebyån. Den gula byggnaden närmast i bild är Kronokvarnen och på andra sidan bron syns en röd träbyggnad på platsen för undersökningsområdet. Byggnaderna till höger i bild är troligen Kronosmedjan. Målningen är från slutet av 1700-talet. Metod och genomförande Inledningen på utredningen försenades något på grund av svårigheter med att få ner en grävmskin till undersökningsområdet. Schaktningen genomfördes därför med en minigrävare. Det togs upp fyra schakt som grävdes minst en meter ner. Ytterligare två schakt togs upp och stora stenar påträffades omedelbart under gräsmattan. Dessa schakt fungerade som en kontroll att fyllnadsmaterialet var samma över hela ytan. Anläggningar, schakt och område mättes in med nätverks-gps och alla schakt fotograferades. Resultat Det togs upp sammanlagt sex schakt med en minigrävare varav två endast gick ner ca 0,2-0,4 m. Området var drygt 190 m² och schaktens sammanlagda yta ca 30 m². I två av schakten (nr 1 och 5) påträffades en mur. De resterande innehöll stenar som fyllt upp området. Schakt 1 Storlek: ca 12 m² Djup: ca 1,2 m Schaktet placerades utifrån den byggnad som syns på en akvarell, vilken målades i slutet av 1700-talet av Carl Gyllensköld. På målningen syns ett rött trähus som finns beläget i anslutning till Lyckebyån med långsidan mot ån. Fisktrappa i Lyckebyån. Augerum socken, Karlskrona kommun. AU

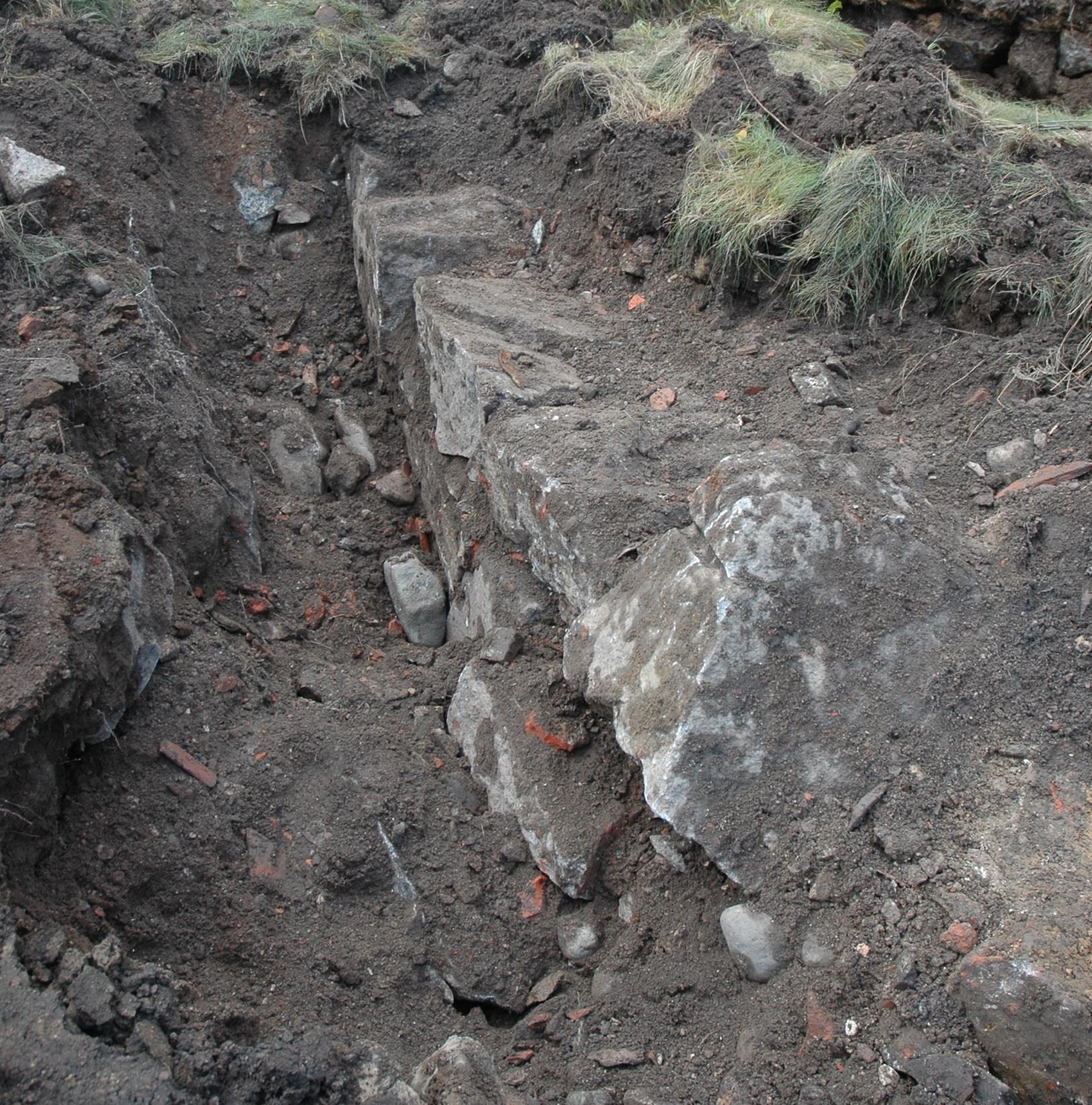

11 Figur 5. Stenmuren i schakt 1. I schaktet påträffades en mur som var drygt 9 m och 0,5 m bred (längden inkluderar den murrest som påträffades i schakt nr 5). Muren fortsätter troligen både i norr och söder. Det schaktades så att två skift sten syntes från öster. Muren var kallmurad och bestod av stora stenblock. Öster om och ovanpå stenarna låg ett raseringslager som bl.a. innehöll taktegelfragment och tegelbrockor. På vissa av tegelbrockorna fanns ett beigegult smuligt bruk kvar. I den östra delen påträffades två gjutna fundament som varit del av en tidigare fisktrappa. Schakt 2 Storlek: knappt 4 m² Djup: ca 1 m Schaktet togs upp i undersökningsytans nordöstra del. Det var oerhört blött i marken längre norrut varför denna plats valdes. Schaktet visade sig innehålla sten och redan efter ca 0,25 m under befintlig marknivå påträffades stora spräckta bumlingar. Det var först osäkert om stenarna var del av en konstruktion, men upprensning och vidare schaktning visade att de troligen fungerat som utfyllnad. Efter ca 0,8 m (från befinlig marknivå) påträffades ett gult lager av lerig sand. Detta lager var ca 1 dm tjockt. Under detta framkom ytterligare stenar, vilka var mindre och mer rundade än de överliggnade. Schakt 3 Storlek: drygt 2 m² Djup: ca 0,3 m Detta schakt togs upp för att se om det var en liknande sekvens som den i schakt 2. De stora spräckta bumlingarna påträffades omedelbart under gräsmattan varför schaktet övergavs. 8 Fisktrappa i Lyckebyån. Augerum socken, Karlskrona kommun. AU 2013.

12 Figur 6. Schakt 2 med båda lager sten synliga. I detta område kommer troligen fisktrappan gå över den befintliga marknivån och det är osäkert vilken påverkan den kommer att ha på de underliggande lagren. Schakt 4 Storlek: knappt 5 m² Djup: ca 1,5 m Detta schakt togs upp centralt på undersökningsytan. Det grävdes ner ca 1,5 m, sedan räckte inte grävmaskinen längre. I botten av schaktet fanns sten blandat med grus och det var samma konstellation hela vägen upp till den överliggande gräsmattan. Schakt 5 Storlek: drygt 4 m² Djup: ca 1,1 m Detta schakt var en fortsättning på schakt 1, delvis för att utröna om muren fortsatte. Muren fortsatte i nordsydlig riktning och i den ovanliggande fyllningen påträffades ett järnfäremål och en skärva av ett grötfat. Det schaktades öster om muren och det översta skiftet togs fram. Precis som i schakt 1 var det en relativt jämn kant mot öster vilekt skulle kunna tyda på att det var en innervägg. Fisktrappa i Lyckebyån. Augerum socken, Karlskrona kommun. AU

13 Figur 7. Schakt 3. Schakt 6 Storlek: 3 m² Djup: 0,3 m Detta schakt togs upp för att se om det var en liknande sekvens som den i schakt 2 och 3. De stora spräckta bumlingarna påträffades omedelbart under gräsmattan varför schaktet övergavs. I detta område kommer troligen fisktrappan gå över den befintliga marknivån och det är osäkert vilken påverkan den kommer att ha på de underliggande lagren. Slutsatser Vid utredningen kunde konstareras en mur i nordsydlig riktning som fanns belägen 3 3,5 m från åkanten. På en akvarell från slutet av 1700-talet syns en röd träbyggnad ligga på denna plats och på två kartor från 1728 ser det ut att finnas ett kvarnhus beläget på platsen. Området har fyllts upp med sten, centralt på undersökningsytan var det uppfyllt med drygt 1,5 m. Eventuella äldre arkeologiska spår bör finnas under denna nivå. Vid de fortsatta arbetena vore det önskvärt att den påträffade muren dokumenterades och att man i samband med detta fick en inblick i hur eventuella underliggande lager ser ut. 10 Fisktrappa i Lyckebyån. Augerum socken, Karlskrona kommun. AU 2013.

14 Referenser Lihammer, A Bortom riksbildningen. Människor, landskap och makt i sydöstra Skandinavien. Lund Studies in Historical Archaeology 7. Lund Offerman, O Lyckeby i svunnen tid. Karlskrona. Stenholm, L Ränderna går aldrig ur en bebyggelsehistorisk studie av Blekinges dansktid. Lund Studies in Medieval Archaeology 2. Lund. Ödman, A Lyckå. Medeltidsstaden 47. Riksantikvarieämbetet och Statens historiska museer. Stockholm. Ödman, A Ett stadsamhälles uppkomst och fall. Blekingeboken Karlskrona. Fisktrappa i Lyckebyån. Augerum socken, Karlskrona kommun. AU

15 Administrativa uppgifter Sydsvensk Arkeologi AB dnr: Länsstyrelsen i Blekinge dnr: Datum för beslut: Projektnummer: Län: Kommun: Socken: Fastighet: Läge: Blekinge Karlskrona Augerum Lyckebyån Ekonomiska kartan, blad 3F5i Koordinatsystem: SWEREF 1330 X koordinat: ,36 Y koordinat: ,28 Höjdsystem: - M ö.h. 2,2-2,4 m ö.h. Fältarbetstid: Antal arbetsdagar: 3 Antal arkeologtimmar: 20 Antal maskintimmar : Exploateringsyta: 191 m² Undersökt yta: 30 m² Personal: Projektgrupp: - Underkonsulter: - Uppdragsgivare: Tidigare undersökningar: - Fynd: Dokumentationsmaterial: Kostnader: 8 exklusive återställning av området Therese Ohlsson Länsstyrelsen i Blekinge län inga fynd tillvaratagna Dokumentationsmaterial inklusive digitala fotografier, Blekinge Länsmuseums arkiv kr exkl. moms 12 Fisktrappa i Lyckebyån. Augerum socken, Karlskrona kommun. AU 2013.

16 Fisktrappa i Lyckebyån. Augerum socken, Karlskrona kommun. AU

17 Bilagor, kartor Utsnitt ur två kartor från 1728 dä r det ser ut att finnas ett kvarnhus på undersökningsytan. 14 Fisktrappa i Lyckebyån. Augerum socken, Karlskrona kommun. AU 2013.
