1 Rapport 2014:6 Citadellstaden 2:1 Arkeologiska förundersökningar 2013 Fredrik Grehn

3 Rapport 2014:6 Citadellstaden 2:1 Arkeologiska förundersökningar 2013 Fredrik Grehn Fornlämningsnr: 8 Landskrona stad Landskrona kommun Skåne län

4 Sydsvensk Arkeologi AB Kristianstad Box Kristianstad Telefon (Regionmuseets växel): Malmö Erlandsrovägen Vintrie Sydsvensk Arkeologi AB Rapport 2014:6 Omslag: Del av Citadellstaden 2:1. Foto: Joakim frejd Kartor ur allmänt kartmaterial, Lantmäteriverket, Gävle.

5 Innehåll Sammanfattning 5 Bakgrund 5 Syfte och metod 7 VA-ledning mellan Grindvaktsstugan och Garaget 7 Gångbro över inre vallgraven 9 Referenser 12 Administrativa uppgifter 13 VA-ledning mellan Grindvaktsstugan och Garaget 13 Gångbro över Inre Vallgraven 14

6 Figur 1. Undersökningens läge i Skåne, Landskrona kommun (markerat med blått). Figur 2. Undersökningens läge (markerat med en svart cirkel) i Landskrona stad.

7 Sammanfattning Sydsvensk Arkeologi AB utförde i april 2013 två förundersökningar i samband med markarbeten på Citadellet i Landskrona. Administrativt var det två separata ärenden med olika Länsstyrelsebeslut, men av praktiska skäl redovisas båda ärendena i denna rapport. I samband med nedläggning av VA-ledningar mellan Grindvaktsstugan och Garaget genomgrävdes äldre fyllnadsmassor. I dessa fanns en del rivningsmaterial i form av tegelstenar och takpannor. Var dessa ursprungligen kommer ifrån går inte att avgöra. I samband med grävning för brofundament till en ny gångbro mellan Citadellet och koloniområdet öster därom, påträffades en nedgrävning i vilken ett antal lager avsatts, varav flera innehöll keramik och djurben. Bakgrund Statens Fastighetsverk fick i april 2013 tillstånd av Länsstyrelsen att göra ingrepp i fornlämningen Landskrona nr 8, vilken utgörs av Citadellet i Landskrona, tillika statligt byggnadsminne (figur 1 och 2). Ingreppen omfattade dels nedläggning av VA-ledningar mellan Grindvaktsstugan och Garaget (dnr ), dels schaktning för brofundament inför anläggandet av en ny gångbro mellan Citadellet och koloniområdet i öster (dnr , figur 3 och 4). Administrativt har de arkeologiska undersökningarna varit uppdelade på två ärenden med separata diarienummer. Av praktiska skäl redovisas båda ärendena i samma rapport. Sydsvensk Arkeologi AB har tidigare övervakat schaktningar på Citadellet i Landskrona. Resultaten av dessa undersökningar har redovisats i rapporter (Salminen & Kockum 2011, Jönsson 2011, Frejd 2013). För information om historik och fornlämningsmiljö hänvisas till dessa rapporter (främst Salminen & Kockum 2011). Dessa finns tillgängliga på Sydsvensk Arkeologi AB:s webbplats: Citadellstaden 2:1. Arkeologisk förundersökning

8 Figur 3. Undersökningsområdes belägenhet vid Citadellet i Landskrona. 6 Citadellstaden 2:1. Arkeologisk förundersökning 2013

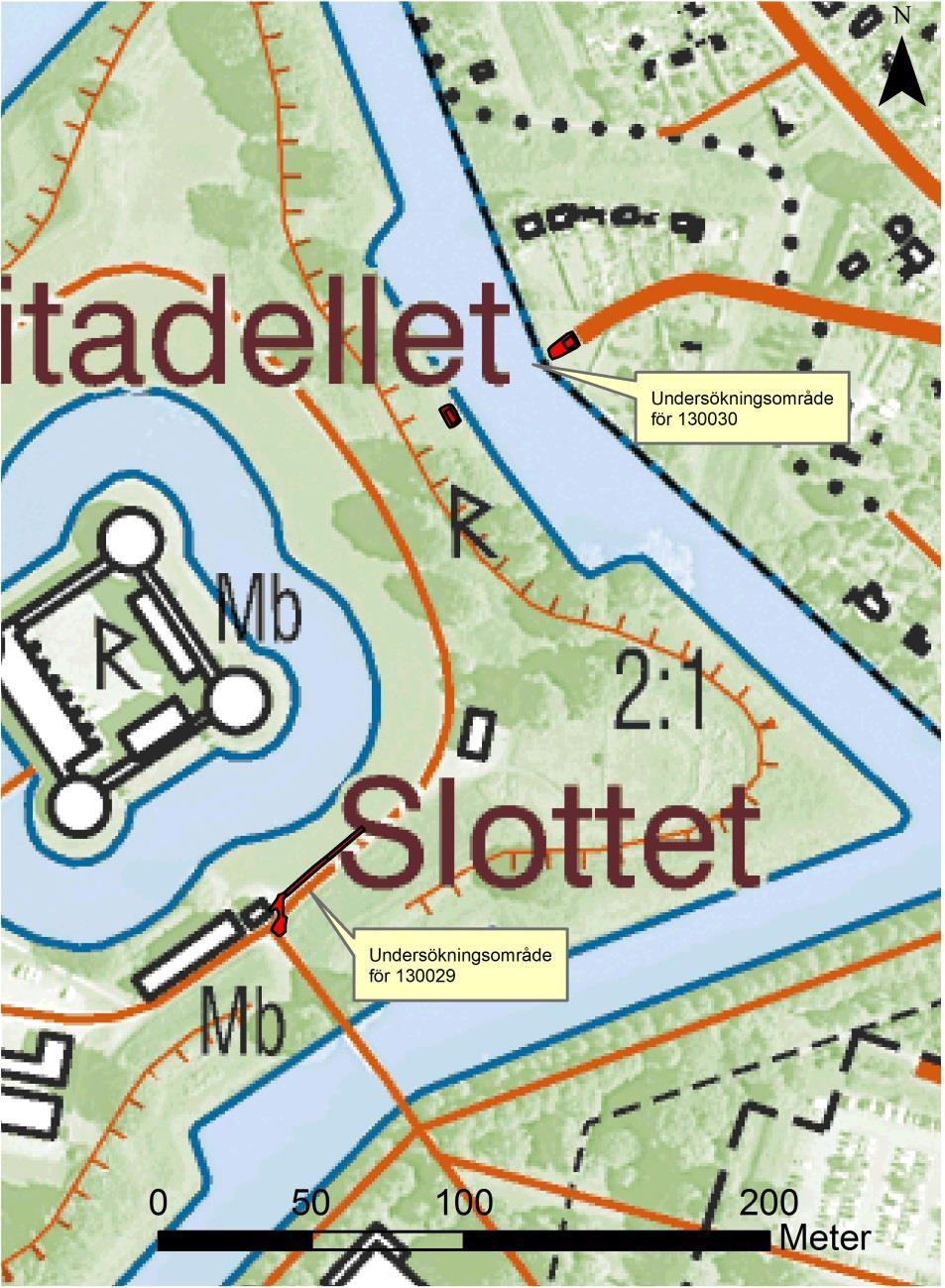

Figur 4. Undersökningsområdena 130029 och 130030. Syfte och metod Syftet med de arkeologiska förundersökningarna var att vid behov följa markarbetena och dokumentera eventuella framkomna lämningar.

9 Figur 4. Undersökningsområdena och Syfte och metod Syftet med de arkeologiska förundersökningarna var att vid behov följa markarbetena och dokumentera eventuella framkomna lämningar. Markarbetena övervakades av personal från Sydsvensk Arkeologi AB. Schakt och anläggningar mättes in med GNSS med cm-noggrannhet och överfördes till Riksantikvarieämbetets program Intrasis. Dokumentation gjordes också genom fotografering samt upprättande av en sektionsritning. VA-ledning mellan Grindvaktsstugan och Garaget Schaktet för VA-ledningen drogs från en punkt framför Grindstugan till det sk. Garaget. Schaktbredden i ytan var 1,2 m och Citadellstaden 2:1. Arkeologisk förundersökning

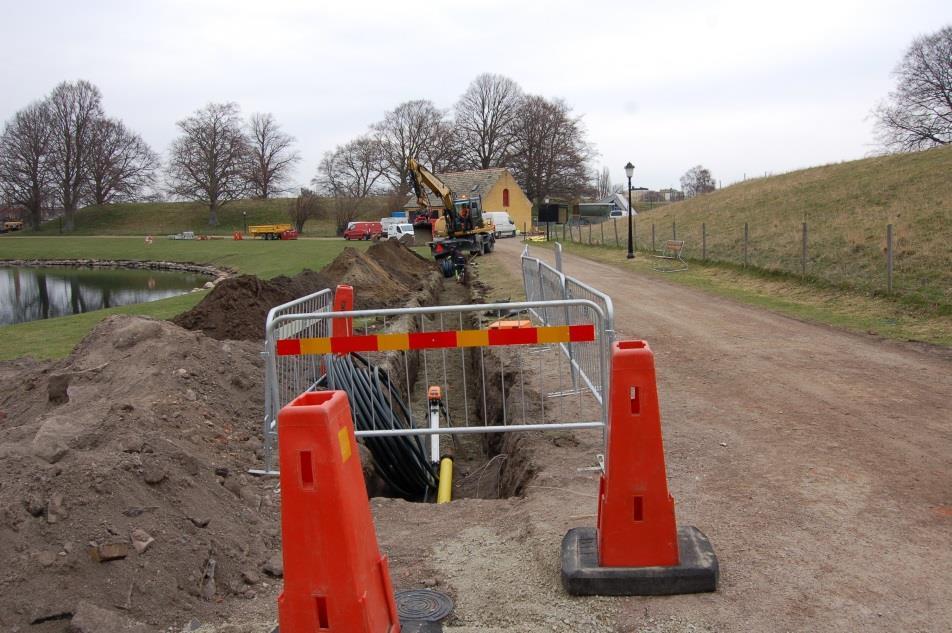

10 Figur 5. Schaktet för VA-ledningen. Figur 6. Fotografi över VA-schaktarbetet. Figur 7. Närbild VA-schaktet. 8 Citadellstaden 2:1. Arkeologisk förundersökning 2013

11 djupet ca 1 m (figur 5, 6 och 7). Hela schaktet (som totalt var ca 47 m långt) drogs genom vad som bör vara utfyllnadsmassor från 1600-talet eller senare. Den inre vallgraven var tidigare mycket bred (upp till 70 m), men fylldes delvis igen efter den svenska ockupationen. I fyllnadsmassorna fanns ställvis mycket tegel med kalkbruk, takpannor och djurben. Fyllnadsmassornas ursprung är okänt, men det är troligtvis en del rivningsmaterial från byggnader som stått i närheten. Framtida markarbeten inom området bör stå under antikvarisk bevakning/kontroll. Gångbro över inre vallgraven Grävarbeten utfördes för nya brofästen på vallgravens västra respektive östra sida (figur 8, 9 och 10). På den östra sidan påträffades en stenläggning, som troligen var en rest av ett äldre brofundament, samt en nedgrävning med ett flertal avsatta lager (figur 11). I dessa lager påträffades tre skärvor keramik av medeltida/historisk karaktär (dock ej närmare daterade), och djurben. I schaktet för det västra brofästet fanns ett dike, eventuellt med rester av ett avlopps- eller vattenrör i trä, samt en rest av en stenläggning precis innanför de stora stenarna för det äldre brofästet. Framtida markarbeten inom området bör stå under antikvarisk bevakning/kontroll. Figur 8. Schakten för brofästena. Citadellstaden 2:1. Arkeologisk förundersökning

12 Figur 9. Fotografi på det östra schaktet med framkomna lager i sektion. Figur 10. Fotografi på det västra schaktet. Det påträffade diket syns i profilen till höger på bilden. 10 Citadellstaden 2:1. Arkeologisk förundersökning 2013

13 Figur 11. Sektion över påträffade lager (se även figur 9). 1 = matjord/grässvål, 2 = ljusbrun sand med en del djurben, 3 = som lager 2, fast med realtivt mycket träkol, 4 = ljusgul sand, 5 = brun, humös lerig sand, innehållande en del keramik, träkol och djurben, 6 = grågul lera, 7 = mörkgrå torvig sand varvat med sandlinser, 8 = ljusgul sand. Citadellstaden 2:1. Arkeologisk förundersökning

14 Referenser Frejd, J Citadellstaden 2:1. Arkeologiska förundersökningar Sydsvensk Arkeologi AB. Rapport 2013:11. Jönsson, L Citadellstaden 2:1, Landskrona kn. Arkeologisk förundersökning år Sydsvensk Arkeologi AB. Rapport 2011:23. Salminen, L. & Kockum, J Citadellstaden 2:1. Arkeologiska förundersökningar Sydsvensk Arkeologi AB. Rapport 2011: Citadellstaden 2:1. Arkeologisk förundersökning 2013

15 Administrativa uppgifter VA-ledning mellan Grindvaktsstugan och Garaget Sydsvensk Arkeologi AB projektnr: Länsstyrelsen i Skåne dnr: Datum för beslut: Län: Kommun: Socken: Skåne län Landskrona Landskrona stad Fastighet: Citadellstaden 2:1 Läge: Koordinatsystem: Ekonomiska kartan, blad 2C:9C RT90 2,5 gon V X koordinat: ,7 Y koordinat: ,0 Höjdsystem: RH 2000 M ö.h. ca 2,5 m Fältarbetstid: Antal arbetsdagar: 1 Antal arkeologtimmar: 2 Exploateringsyta: ca 85 m 2 Undersökt yta: ca 85 m 2 Platschef: Uppdragsgivare: Tidigare undersökningar: Fynd: - Dokumentationsmaterial: Kostnader: Joakim Frejd Statens Fastighetsverk Arkeologisk förundersökning 2011, arkeologisk förundersökning 2011, arkeologisk förundersökning 2013 Intrasisprojekt, digitala bilder och övrigt dokumentationsmaterial förvaras på Regionmuseet i Kristianstad kr Citadellstaden 2:1. Arkeologisk förundersökning

16 Gångbro över Inre Vallgraven Sydsvensk Arkeologi AB projektnr: Länsstyrelsen i Skåne dnr: Datum för beslut: Län: Kommun: Socken: Skåne län Landskrona Landskrona stad Fastighet: Citadellstaden 2:1 Läge: Koordinatsystem: Ekonomiska kartan, blad 2C:9C RT90 2,5 gon V X koordinat: ,8 Y koordinat: ,2 Höjdsystem: RH 2000 M ö.h. ca 3,5 m Fältarbetstid: Antal arbetsdagar: 3 Antal arkeologtimmar: 20 Exploateringsyta: ca 76 m 2 Undersökt yta: ca 76 m 2 Platschef: Uppdragsgivare: Tidigare undersökningar: Joakim Frejd Statens Fastighetsverk Arkeologisk förundersökning 2011, arkeologisk förundersökning 2011, arkeologisk förundersökning 2013 Fynd: Lunds Universitets Historsika Museum, nr Dokumentationsmaterial: Kostnader: Intrasisprojekt, digitala bilder och övrigt dokumentationsmaterial förvaras på Regionmuseet i Kristianstad ,80 kr 14 Citadellstaden 2:1. Arkeologisk förundersökning 2013

17 Sydsvensk Arkeologi AB Rapporter Hamnen 21:147, Innerstaden 1:14. Malmö stad, Malmö kommun. Arkeologisk förundersökning Therese Ohlsson. 2. Skabersjö 26:1. Skabersjö socken, Svedala kommun. Arkeologisk förundersökning Therese Ohlsson 3. Vä 157:5 och 157:9, Vä socken, Kristianstad kommun. Arkeologisk utredning, steg 2, Tony Björk. 4. Västra Boulevarden, Kristianstad 4:4. Kristianstad stad, Kristianstad kommun. Arekologisk förundersökning Therese Ohlsson. 5. Väktaren 4. Malmö stad, Malmö kommun. Arkeologisk förundersökning Fredrik Grehn. 6. Citadellstaden 2:1. Landskrona stad, Landskrona kummun. Arkeologiska förundersökningar Fredrik Grehn.
