1 Rapport 2013:11 Citadellstaden 2:1 Arkeologiska förundersökningar 2011 Joakim Frejd

3 Rapport 2013:11 Citadellstaden 2:1 Arkeologiska förundersökningar 2011 Joakim Frejd Fornlämningsnr: 8 Landskrona stad Landskrona kommun Skåne län

4 Sydsvensk Arkeologi AB Kristianstad Box Kristianstad Telefon (Regionmuseets växel): Malmö Erlandsrovägen Vintrie Sydsvensk Arkeologi AB Rapport 2013:11 Omslag: Del av schaktet vid Kronobageriet med Slottet i bakgrunden. Foto: Joakim Frejd Kartor ur allmänt kartmaterial, Lantmäteriverket, Gävle.

se 2013 Sydsvensk Arkeologi AB Rapport 2013:11 Omslag: Del av schaktet vid Kronobageriet

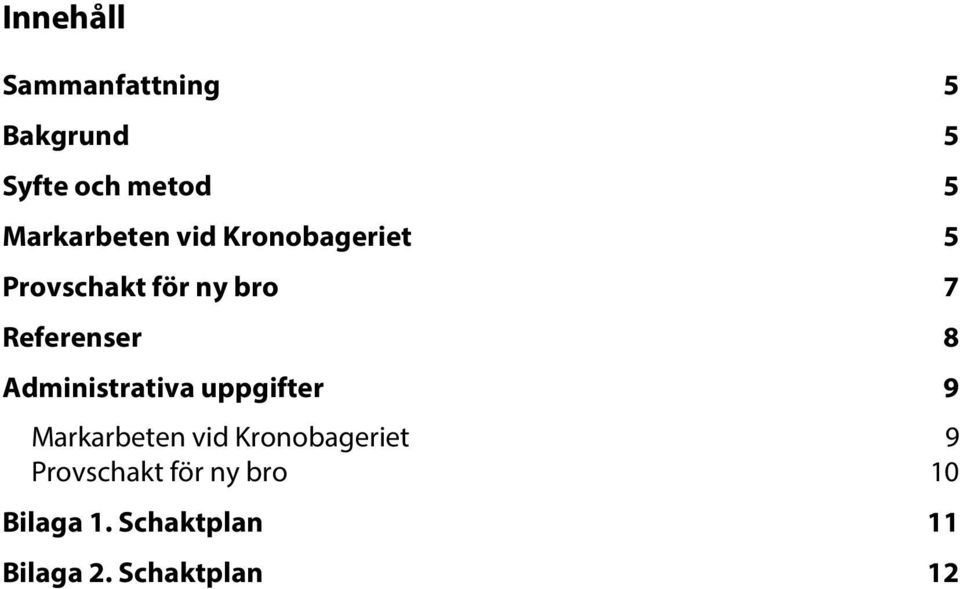

5 Innehåll Sammanfattning 5 Bakgrund 5 Syfte och metod 5 Markarbeten vid Kronobageriet 5 Provschakt för ny bro 7 Referenser 8 Administrativa uppgifter 9 Markarbeten vid Kronobageriet 9 Provschakt för ny bro 10 Bilaga 1. Schaktplan 11 Bilaga 2. Schaktplan 12

Referenser 8 Administrativa uppgifter 9 Markarbeten vid

6 Figurerna visar Landskronas läge i Skåne (överst) samt undersökningsområdenas läge (rött) i förhållande till Citadellet i Landskrona.

7 Sammanfattning Sydsvensk arkeologi AB utförde i december 2011 två förundersökningar i samband med markarbeten på Citadellet i Landskrona. Administrativt rörde det sig om två Länsstyrelsebeslut, men båda ärendena rapporteras gemensamt i denna rapport. Vid arbeten med sänkning av markytan sydväst om Kronobageriet påträffades en äldre stenläggning som överlagrades av vallen i väster. Vid provschaktning inför en ny bro öster om slottet påträffades ytterligare en äldre stenlagd yta. Båda dokumenterades genom inmätning med GNSS samt fotografering. Bakgrund Statens Fastighetsverk fick Länsstyrelsens tillstånd att göra markingrepp inom fornlämningen Landskrona nr 8, vilken utgörs av Citadellet i Landskrona, tillika statligt byggnadsminne. Markarbetena omfattade dräneringar, sänkning av befintlig markyta samt provschakt för att utröna markens beskaffenhet inför anläggandet av en ny bro. Administrativt har de arkeologiska undersökningarna varit uppdelade på två ärenden med separata diareienummer. Av praktiska skäl redovisas båda ärendena i samma rapport. Sydsvensk Arkeologi AB har tidigare övervakat schaktningar på Citadellet i Landskrona. Resultaten av dessa undersökningar har redovisats tidigare (Salminen & Kockum 2011, Jönsson 2011). För information om historik och fornlämningsmiljö hänvisas till dessa rapporter. Syfte och metod Syftet med de arkeologiska förundersökningarna var att vid behov följa markarbetena och dokumentera eventuella framkomna lämningar. Detta gjordes genom inmätning med GNSS (Nätverks-RTK) samt fotografering. Markarbeten vid Kronobageriet Sydväst om det s.k. Kronobageriet, vilket är beläget på ytan mellan den inre och den yttre vallgraven, skulle marken sänkas ca ett par dm. I samband med detta skulle även nya dräneringsledningar läggas ner, med utlopp i den inre vallgraven. Citadellstaden 2:1 5

Vid arbeten med sänkning av markytan sydväst om Kronobageriet påträffades en äldre stenläggning som överlagrades av vallen i väster.

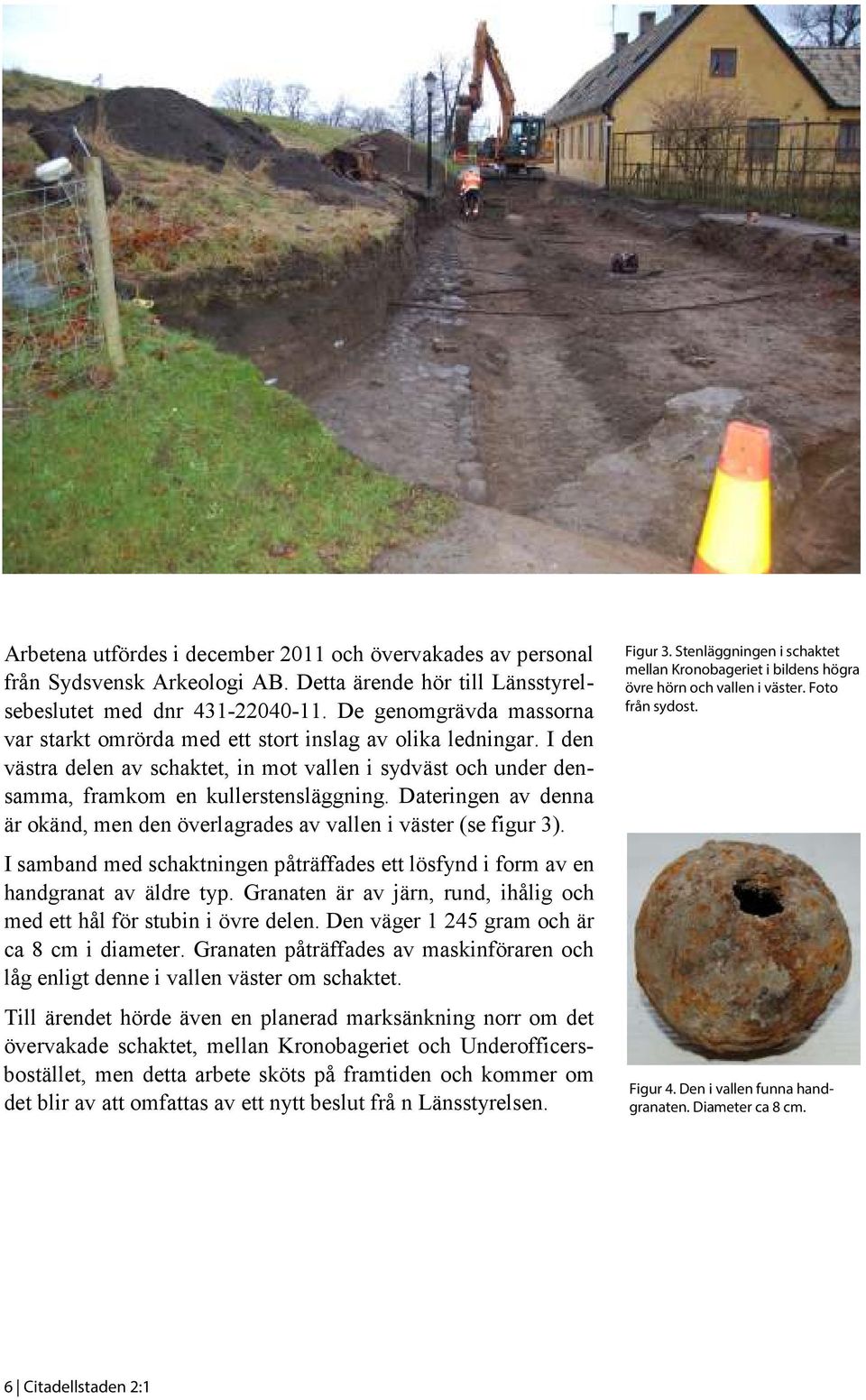

8 Arbetena utfördes i december 2011 och övervakades av personal från Sydsvensk Arkeologi AB. Detta ärende hör till Länsstyrelsebeslutet med dnr De genomgrävda massorna var starkt omrörda med ett stort inslag av olika ledningar. I den västra delen av schaktet, in mot vallen i sydväst och under densamma, framkom en kullerstensläggning. Dateringen av denna är okänd, men den överlagrades av vallen i väster (se figur 3). I samband med schaktningen påträffades ett lösfynd i form av en handgranat av äldre typ. Granaten är av järn, rund, ihålig och med ett hål för stubin i övre delen. Den väger gram och är ca 8 cm i diameter. Granaten påträffades av maskinföraren och låg enligt denne i vallen väster om schaktet. Till ärendet hörde även en planerad marksänkning norr om det övervakade schaktet, mellan Kronobageriet och Underofficersbostället, men detta arbete sköts på framtiden och kommer om det blir av att omfattas av ett nytt beslut frå n Länsstyrelsen. Figur 3. Stenläggningen i schaktet mellan Kronobageriet i bildens högra övre hörn och vallen i väster. Foto från sydost. Figur 4. Den i vallen funna handgranaten. Diameter ca 8 cm. 6 Citadellstaden 2:1

Dateringen av denna är okänd, men den överlagrades av vallen i väster (se figur 3). I samband med schaktningen påträffades ett lösfynd i form av en handgranat av äldre typ.

9 Figur 5. Den stenlagda ytan ner mot den yttre vallgraven öster om Slottet sedd från väster. Provschakt för ny bro Ytterligare en förundersökning genomfördes i december 2011, denna gång i samband med en provschaktning i syfte att undersöka markens beskaffenhet inför anläggande av en ny bro över yttre vallgraven, på slottets nordöstra sida (provschakt 2). Ärendet har Länsstyrelsens diareienummer Tämligen snart påträffades en stenlagd yta som dokumenterades i plan genom fotografering och inmätning med GNSS (figur 5). Stenläggningen var fördelad på fyra partier (se bilaga 2), men det är troligt att de tidigare hängt ihop. Troligtvis är de rester av beläggningen på vägen ut mot vallgraven i öster. Ett äldre brofundament strax öster om stenläggningen mättes in som en linje. Ytterligare insatser gjordes inte då grävningen inte fortsatte djupare. Stenläggningen är inte daterad. Till ärendet hörde också ett provschakt utmed Kronobageriets nordvästra gavel (provschakt 1). Denna grävning kom dock att skjutas på framtiden, och kommer om den blir av att hanteras inom ramen för ett nytt Länsstyrelsebeslut. Citadellstaden 2:1 7

över yttre vallgraven, på slottets nordöstra sida (provschakt 2). Ärendet har Länsstyrelsens diareienummer 431-21674-11.

10 Referenser Jönsson, L Citadellstaden 2:1, Landskrona kn. Arkeologisk förundersökning år Sydsvensk Arkeologi AB. Rapport 2011:23. Salminen, L. & Kockum, J Citadellstaden 2:1. Arkeologiska förundersökningar Sydsvensk Arkeologi AB. Rapport 2011:55. 8 Citadellstaden 2:1

Rapport 2011:23. Salminen, L. & Kockum, J. 2011. Citadellstaden 2:1.

11 Administrativa uppgifter Markarbeten vid Kronobageriet Sydsvensk Arkeologi AB dnr: Länsstyrelsen i Skåne dnr: Datum för beslut: Projektnummer: Län: Kommun: Socken: Skåne län Landskrona kommun Landskrona stad Fastighet: Citadellstaden 2:1 Koordinatsystem: SWEREF 99 TM X koordinat: Y koordinat: Höjdsystem: RH 2000 M ö.h. ca 2,0 Fältarbetstid: / Antal arbetsdagar: 4 Antal arkeologtimmar: 14 Antal maskintimmar : - Exploateringsyta: 327 m 2 Undersökt yta: 327 m 2 Platschef: Personal: Underkonsulter: Uppdragsgivare: Joakim Frejd Joakim Frejd Geograf AB (GNSS), Hertz AB (Hyrbil) Statens Fastighetsverk Tidigare undersökningar: SA projekt , , Fynd: Dokumentationsmaterial: Kostnader: En handgranat av järn, förvaras i LUHM:s magasin under inventarienummer LUHM Intrasisundersökning och foton, förvaras i Regionmuseets arkiv, Kristianstad :- exkl. moms Citadellstaden 2:1 9

t: Citadellstaden 2:1 Koordinatsystem: SWEREF 99 TM X koordinat: 6 194 002 Y koordinat: 363 725 Höjdsystem: RH 2000 M ö.h.

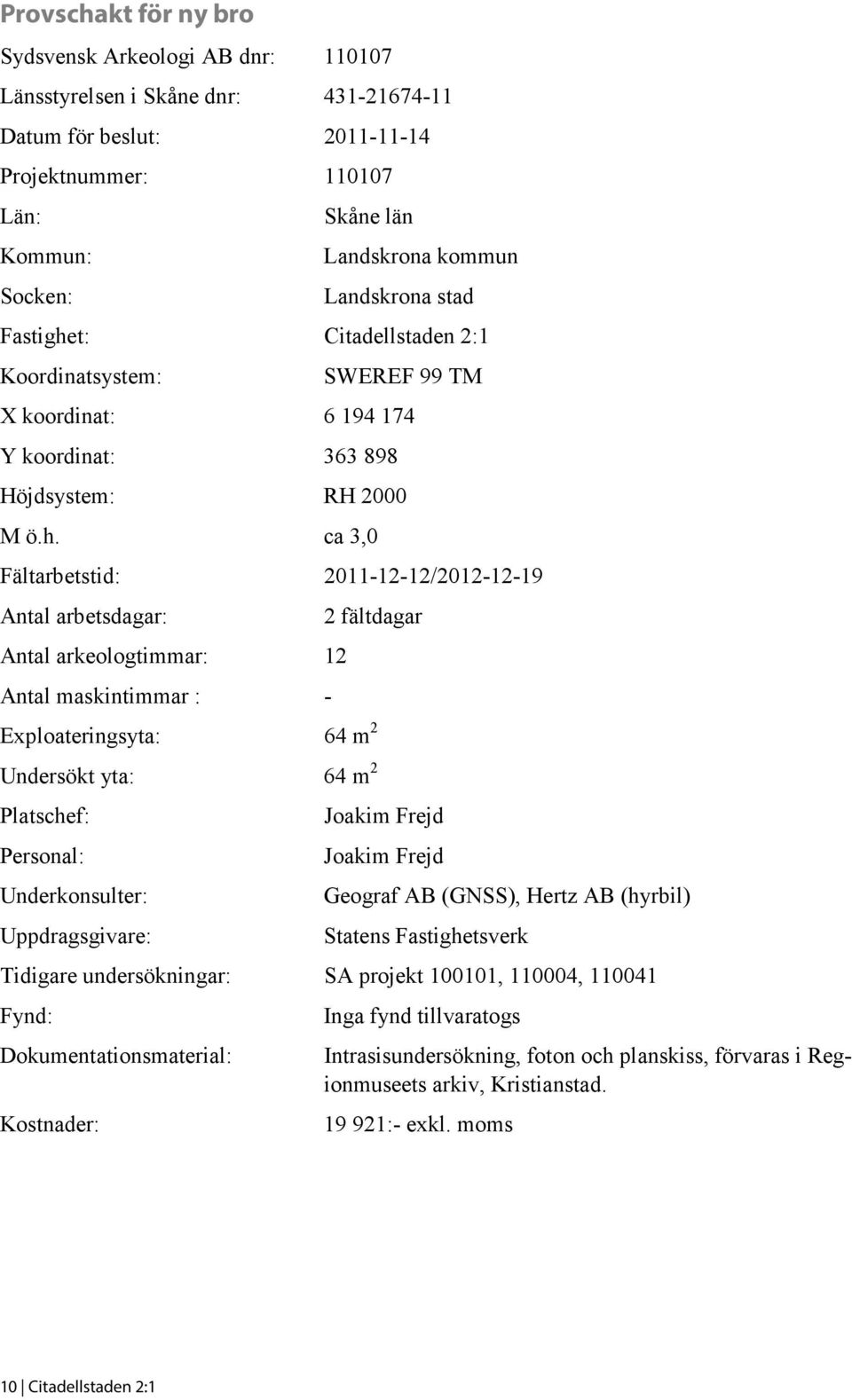

12 Provschakt för ny bro Sydsvensk Arkeologi AB dnr: Länsstyrelsen i Skåne dnr: Datum för beslut: Projektnummer: Län: Kommun: Socken: Skåne län Landskrona kommun Landskrona stad Fastighet: Citadellstaden 2:1 Koordinatsystem: SWEREF 99 TM X koordinat: Y koordinat: Höjdsystem: RH 2000 M ö.h. ca 3,0 Fältarbetstid: / Antal arbetsdagar: Antal arkeologtimmar: 12 Antal maskintimmar : - 2 fältdagar Exploateringsyta: 64 m 2 Undersökt yta: 64 m 2 Platschef: Personal: Underkonsulter: Uppdragsgivare: Joakim Frejd Joakim Frejd Geograf AB (GNSS), Hertz AB (hyrbil) Statens Fastighetsverk Tidigare undersökningar: SA projekt , , Fynd: Dokumentationsmaterial: Kostnader: Inga fynd tillvaratogs Intrasisundersökning, foton och planskiss, förvaras i Regionmuseets arkiv, Kristianstad :- exkl. moms 10 Citadellstaden 2:1

t: Citadellstaden 2:1 Koordinatsystem: SWEREF 99 TM X koordinat: 6 194 174 Y koordinat: 363 898 Höjdsystem: RH 2000 M ö.h.

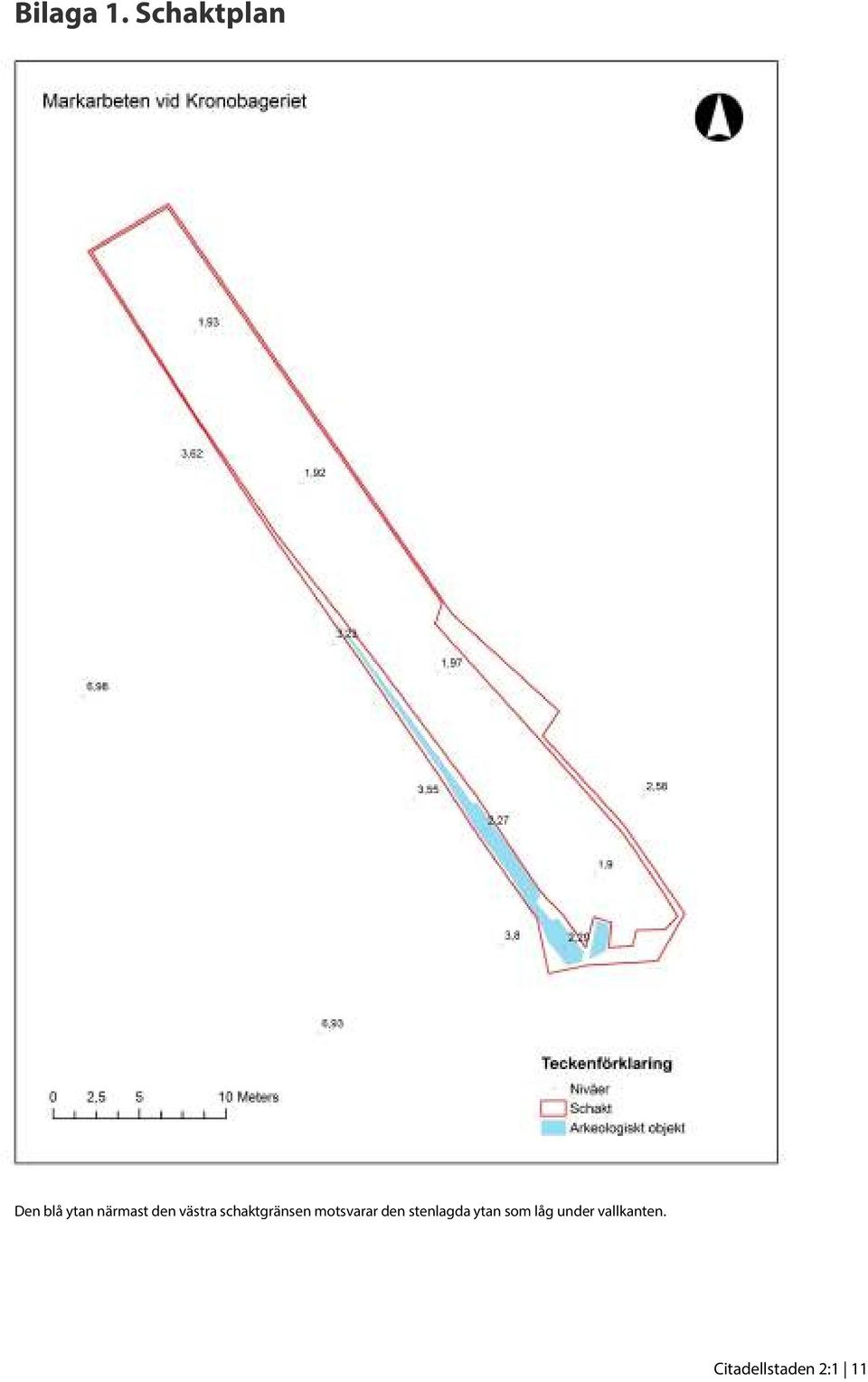

13 Bilaga 1. Schaktplan Den blå ytan närmast den västra schaktgränsen motsvarar den stenlagda ytan som låg under vallkanten. Citadellstaden 2:1 11

14 Bilaga 2. Schaktplan De blåa ytorna representerar stenlagda ytor, det blå strecket visar läget för ett stenfundament mot den yttre vallgraven 12 Citadellstaden 2:1

15 Sydsvensk Arkeologi AB Rapporter Bunkeflostrand 21:3, del av, Bunkeflo socken, Malmö kommun, AU Joakim Frejd. 2. Pilbladet 1 (f.d. del av Sallerup 180:36), fornlämning nr 32 i Södra Sallerups sn, Malmö kommun, FU Joakim Frejd & Elisabeth Rudebeck 3. Krokiga gatan och Åbogatan. Åhus socken, Kristianstads kommun. Arkeologisk förundersökning Ing-Marie Nilsson. 4. Norra Sandby ödekyrkogård. Sandby 68:1, Norra Sandby socken, Hässleholms kommun. Arkeologisk förundersökning Ing-Marie Nilsson. 5. Bollerups säteri 3:5, fornlämning 13, Bollerups sn, Tomelilla kn. FU Per Sarnäs. 6. Bäckaskog 1:17, Kiaby sn, Kristianstad kn. FU Tony Björk. 7. Tjörneröd och Högestad. Arkeologisk inventering och kulturmiljövärdering för vindbruksparker. Del Tjörneröd Bertil Helgesson. 8. Tjörneröd och Högestad. Arkeologisk inventering och kulturmiljövärdering för vindbruksparker. Del Högestad Bertil Helgesson. 9. Östraby kyrka. Arkeologisk förundersökning i samband med golvomläggning Ing-Marie Nilsson. 10. Kronotorp 3, Augerum sn, Karlskrona kn. Arkeologisk förundersökning Therese Ohlsson. 11. Citadellstaden 2:1, Landskrona stad, Landskrona kommun. Arkeologiska förundersökningar Joakim Frejd.

Sandby 68:1, Norra Sandby socken, Hässleholms kommun. Arkeologisk förundersökning 2012. Ing-Marie Nilsson. 5. Bollerups säteri 3:5, fornlämning 13, Bollerups sn, Tomelilla kn. FU 2012. Per Sarnäs. 6. Bäckaskog 1:17, Kiaby sn, Kristianstad kn.
