1 Energikassetten 2012/13 Energikassetten SHAAPE i murad öppen spis

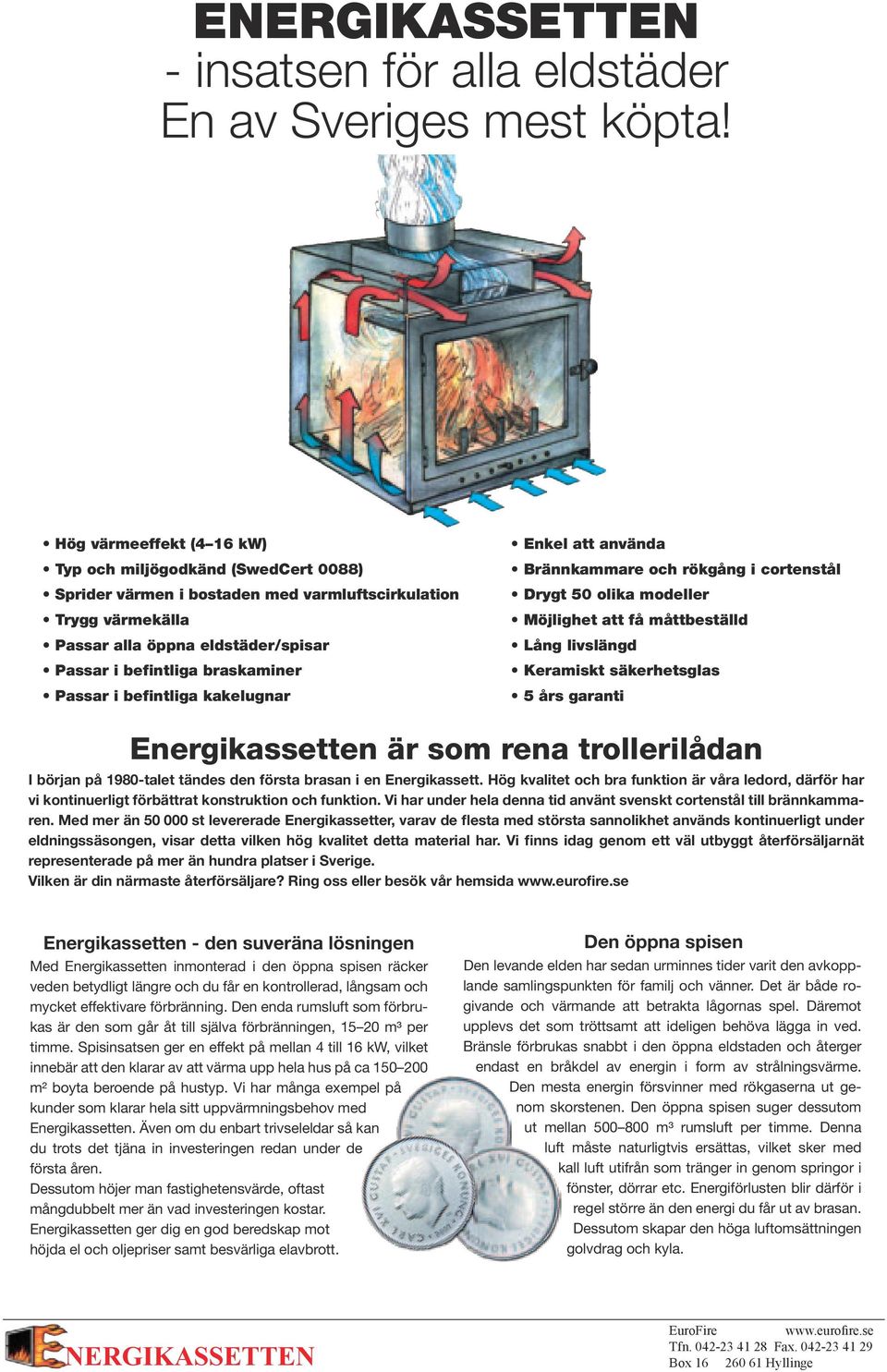

2 E - insatsen för alla eldstäder En av Sveriges mest köpta! Hög värmeeffekt (4 16 kw) Enkel att använda Typ och miljögodkänd (SwedCert 0088) Brännkammare och rökgång i cortenstål Sprider värmen i bostaden med varmluftscirkulation Drygt 50 olika modeller Trygg värmekälla Möjlighet att få måttbeställd Passar alla öppna eldstäder/spisar Lång livslängd Passar i befintliga braskaminer Keramiskt säkerhetsglas Passar i befintliga kakelugnar 5 års garanti Energikassetten är som rena trollerilådan I början på 1980-talet tändes den första brasan i en Energikassett. Hög kvalitet och bra funktion är våra ledord, därför har vi kontinuerligt förbättrat konstruktion och funktion. Vi har under hela denna tid använt svenskt cortenstål till brännkammaren. Med mer än st levererade Energikassetter, varav de flesta med största sannolikhet används kontinuerligt under eldningssäsongen, visar detta vilken hög kvalitet detta material har. Vi finns idag genom ett väl utbyggt återförsäljarnät representerade på mer än hundra platser i Sverige. Vilken är din närmaste återförsäljare? Ring oss eller besök vår hemsida Energikassetten - den suveräna lösningen Den öppna spisen Med Energikassetten inmonterad i den öppna spisen räcker veden betydligt längre och du får en kontrollerad, långsam och mycket effektivare förbränning. Den enda rumsluft som förbrukas är den som går åt till själva förbränningen, m³ per timme. Spisinsatsen ger en effekt på mellan 4 till 16 kw, vilket innebär att den klarar av att värma upp hela hus på ca m² boyta beroende på hustyp. Vi har många exempel på kunder som klarar hela sitt uppvärmningsbehov med Energikassetten. Även om du enbart trivseleldar så kan du trots det tjäna in investeringen redan under de första åren. Dessutom höjer man fastighetensvärde, oftast mångdubbelt mer än vad investeringen kostar. Energikassetten ger dig en god beredskap mot höjda el och oljepriser samt besvärliga elavbrott. Den levande elden har sedan urminnes tider varit den avkopplande samlingspunkten för familj och vänner. Det är både rogivande och värmande att betrakta lågornas spel. Däremot upplevs det som tröttsamt att ideligen behöva lägga in ved. Bränsle förbrukas snabbt i den öppna eldstaden och återger endast en bråkdel av energin i form av strålningsvärme. Den mesta energin försvinner med rökgaserna ut genom skorstenen. Den öppna spisen suger dessutom ut mellan 800 m³ rumsluft per timme. Denna luft måste naturligtvis ersättas, vilket sker med kall luft utifrån som tränger in genom springor i fönster, dörrar etc. Energiförlusten blir därför i regel större än den energi du får ut av brasan. Dessutom skapar den höga luftomsättningen golvdrag och kyla.

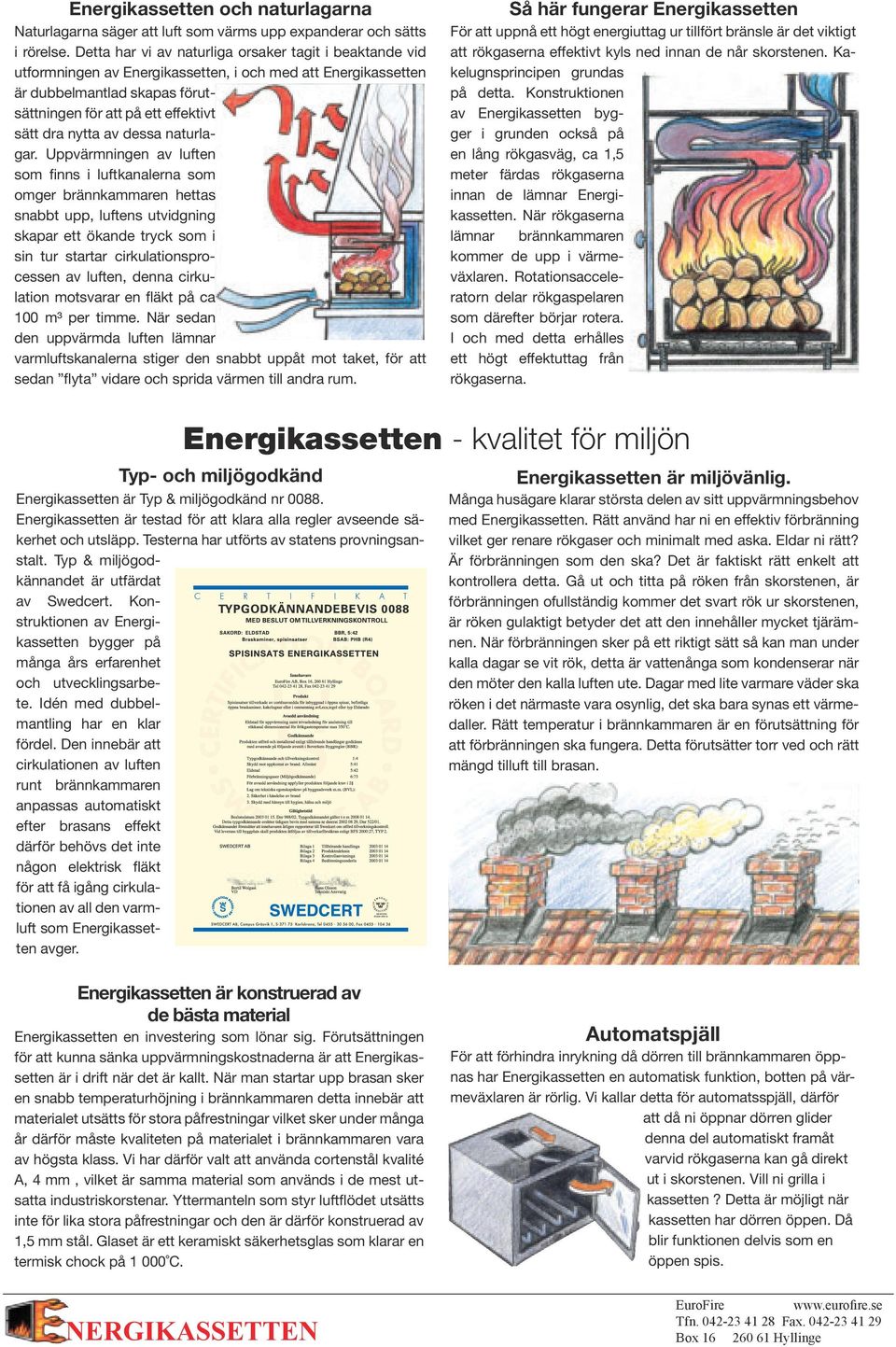

3 Energikassetten och naturlagarna Naturlagarna säger att luft som värms upp expanderar och sätts i rörelse. Detta har vi av naturliga orsaker tagit i beaktande vid utformningen av Energikassetten, i och med att Energikassetten är dubbelmantlad skapas förutsättningen för att på ett effektivt sätt dra nytta av dessa naturlagar. Uppvärmningen av luften som finns i luftkanalerna som omger brännkammaren hettas snabbt upp, luftens utvidgning skapar ett ökande tryck som i sin tur startar cirkulationsprocessen av luften, denna cirkulation motsvarar en fläkt på ca 100 m³ per timme. När sedan den uppvärmda luften lämnar varmluftskanalerna stiger den snabbt uppåt mot taket, för att sedan flyta vidare och sprida värmen till andra rum. Så här fungerar Energikassetten För att uppnå ett högt energiuttag ur tillfört bränsle är det viktigt att rökgaserna effektivt kyls ned innan de når skorstenen. Kakelugnsprincipen grundas på detta. Konstruktionen av Energikassetten bygger i grunden också på en lång rökgasväg, ca 1,5 meter färdas rökgaserna innan de lämnar Energikassetten. När rökgaserna lämnar brännkammaren kommer de upp i värmeväxlaren. Rotationsacceleratorn delar rökgaspelaren som därefter börjar rotera. I och med detta erhålles ett högt effektuttag från rökgaserna. Energikassetten - kvalitet för miljön Typ- och miljögodkänd Energikassetten är Typ & miljögodkänd nr Energikassetten är testad för att klara alla regler avseende säkerhet och utsläpp. Testerna har utförts av statens provningsanstalt. Typ & miljögodkännandet är utfärdat av Swedcert. Konstruktionen av Energikassetten bygger på många års erfarenhet och utvecklingsarbete. Idén med dubbelmantling har en klar fördel. Den innebär att cirkulationen av luften runt brännkammaren anpassas automatiskt efter brasans effekt därför behövs det inte någon elektrisk fläkt för att få igång cirkulationen av all den varmluft som Energikassetten avger. Energikassetten är miljövänlig. Många husägare klarar största delen av sitt uppvärmningsbehov med Energikassetten. Rätt använd har ni en effektiv förbränning vilket ger renare rökgaser och minimalt med aska. Eldar ni rätt? Är förbränningen som den ska? Det är faktiskt rätt enkelt att kontrollera detta. Gå ut och titta på röken från skorstenen, är förbränningen ofullständig kommer det svart rök ur skorstenen, är röken gulaktigt betyder det att den innehåller mycket tjärämnen. När förbränningen sker på ett riktigt sätt så kan man under kalla dagar se vit rök, detta är vattenånga som kondenserar när den möter den kalla luften ute. Dagar med lite varmare väder ska röken i det närmaste vara osynlig, det ska bara synas ett värmedaller. Rätt temperatur i brännkammaren är en förutsättning för att förbränningen ska fungera. Detta förutsätter torr ved och rätt mängd tilluft till brasan. Energikassetten är konstruerad av de bästa material Energikassetten en investering som lönar sig. Förutsättningen för att kunna sänka uppvärmningskostnaderna är att Energikassetten är i drift när det är kallt. När man startar upp brasan sker en snabb temperaturhöjning i brännkammaren detta innebär att materialet utsätts för stora påfrestningar vilket sker under många år därför måste kvaliteten på materialet i brännkammaren vara av högsta klass. Vi har därför valt att använda cortenstål kvalité A, 4 mm, vilket är samma material som används i de mest utsatta industriskorstenar. Yttermanteln som styr luftflödet utsätts inte för lika stora påfrestningar och den är därför konstruerad av 1,5 mm stål. Glaset är ett keramiskt säkerhetsglas som klarar en termisk chock på C. Automatspjäll För att förhindra inrykning då dörren till brännkammaren öppnas har Energikassetten en automatisk funktion, botten på värmeväxlaren är rörlig. Vi kallar detta för automatsspjäll, därför att då ni öppnar dörren glider denna del automatiskt framåt varvid rökgaserna kan gå direkt ut i skorstenen. Vill ni grilla i kassetten? Detta är möjligt när kassetten har dörren öppen. Då blir funktionen delvis som en öppen spis.

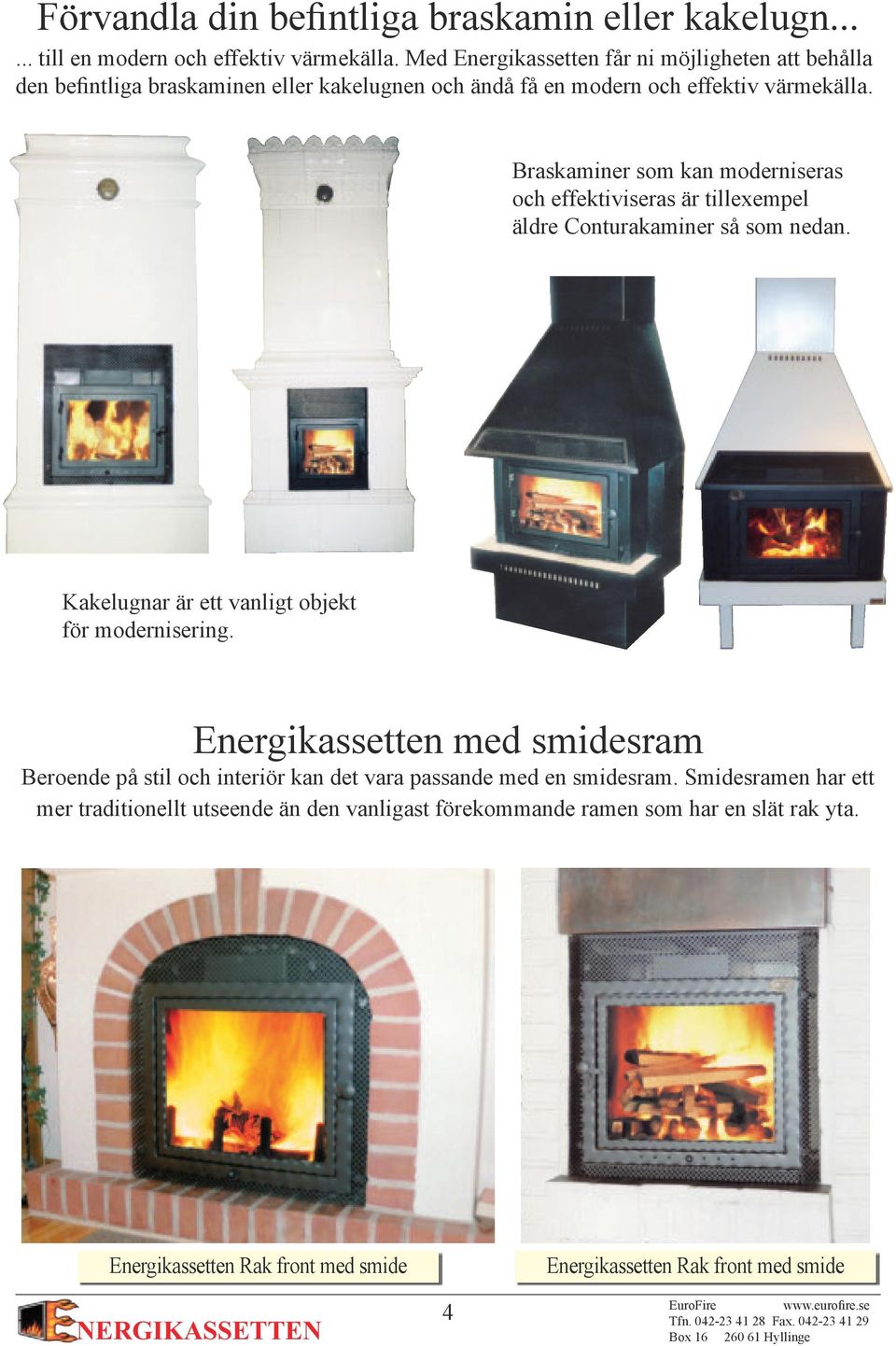

4 Förvandla din befintliga braskamin eller kakelugn till en modern och effektiv värmekälla. Med Energikassetten får ni möjligheten att behålla den befintliga braskaminen eller kakelugnen och ändå få en modern och effektiv värmekälla. Braskaminer som kan moderniseras och effektiviseras är tillexempel äldre Conturakaminer så som nedan. Kakelugnar är ett vanligt objekt för modernisering. Energikassetten med smidesram Beroende på stil och interiör kan det vara passande med en smidesram. Smidesramen har ett mer traditionellt utseende än den vanligast förekommande ramen som har en slät rak yta. med smide med smide 4

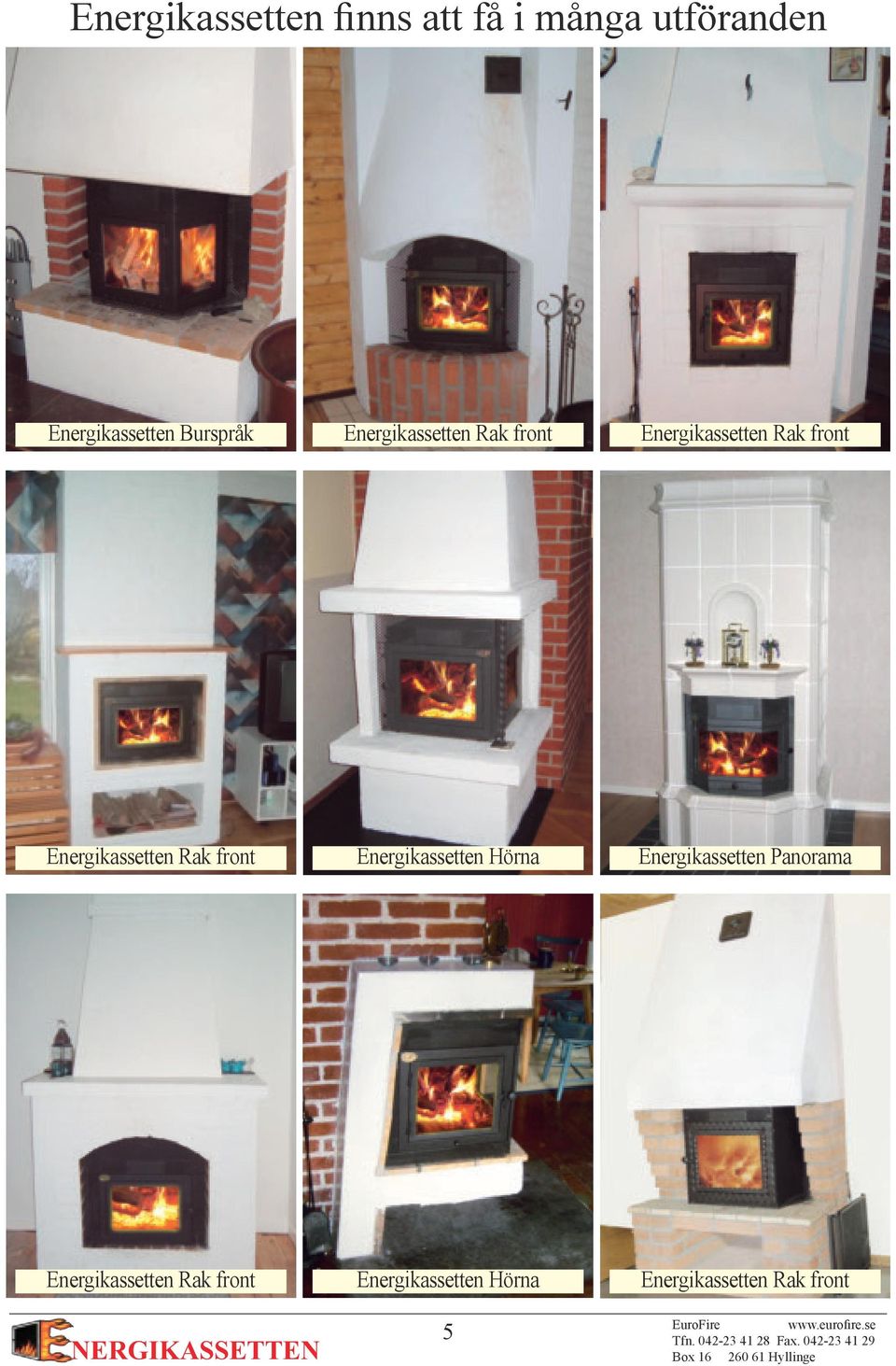

5 Energikassetten finns att få i många utföranden Energikassetten Burspråk Energikassetten Panorama 5

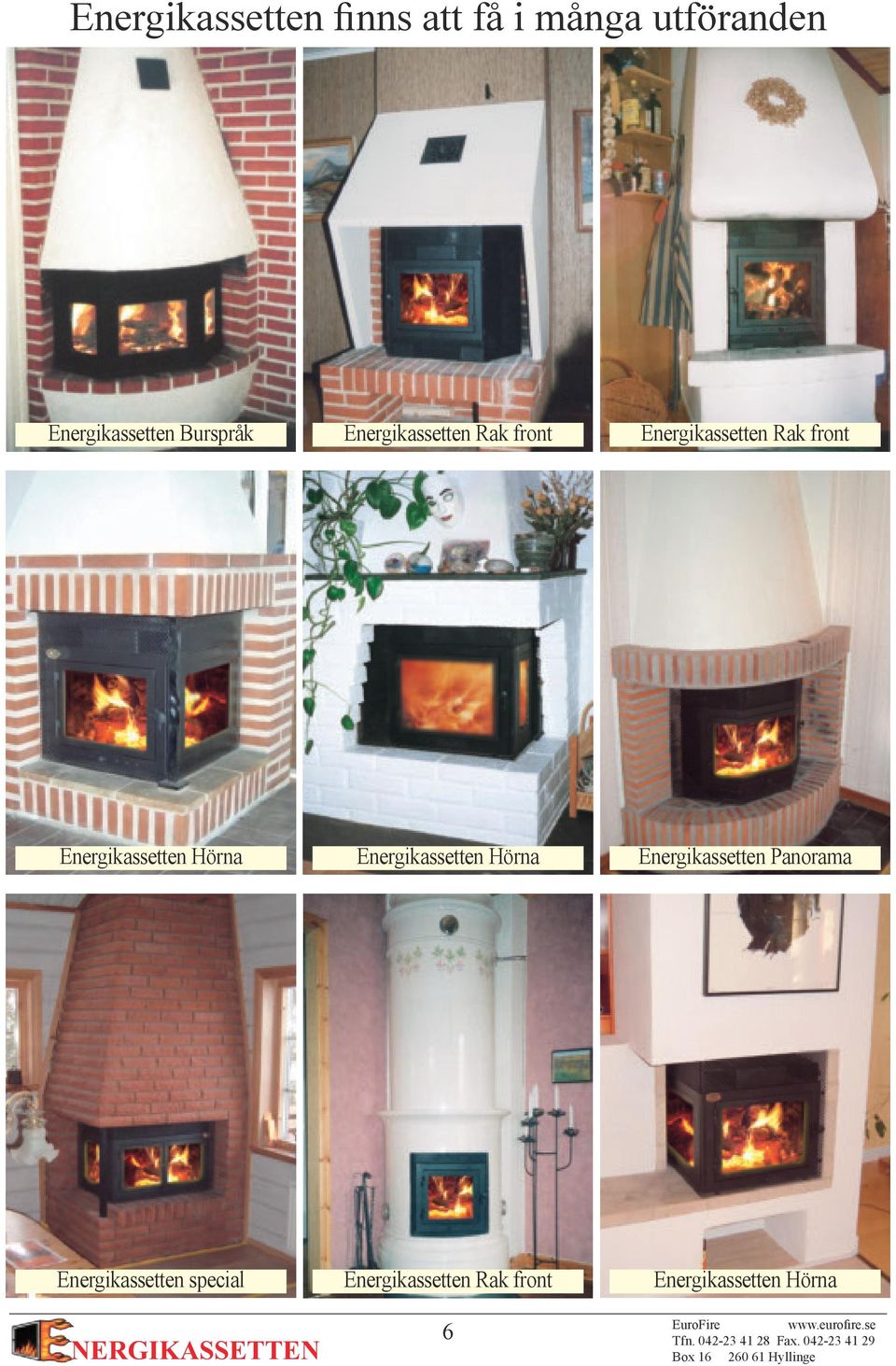

6 Energikassetten finns att få i många utföranden Energikassetten Burspråk Energikassetten Panorama Energikassetten special 6

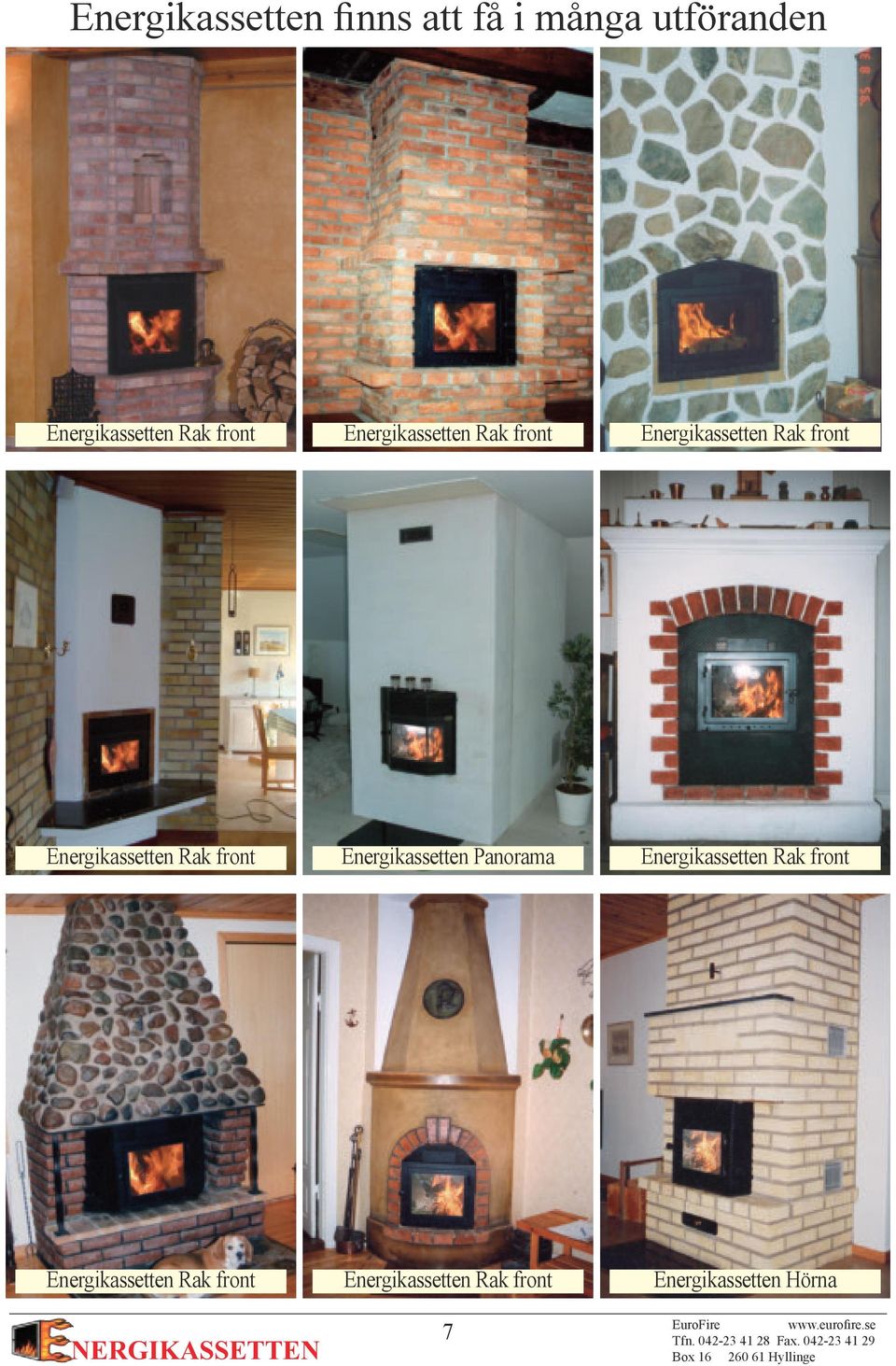

7 Energikassetten finns att få i många utföranden Energikassetten Panorama 7

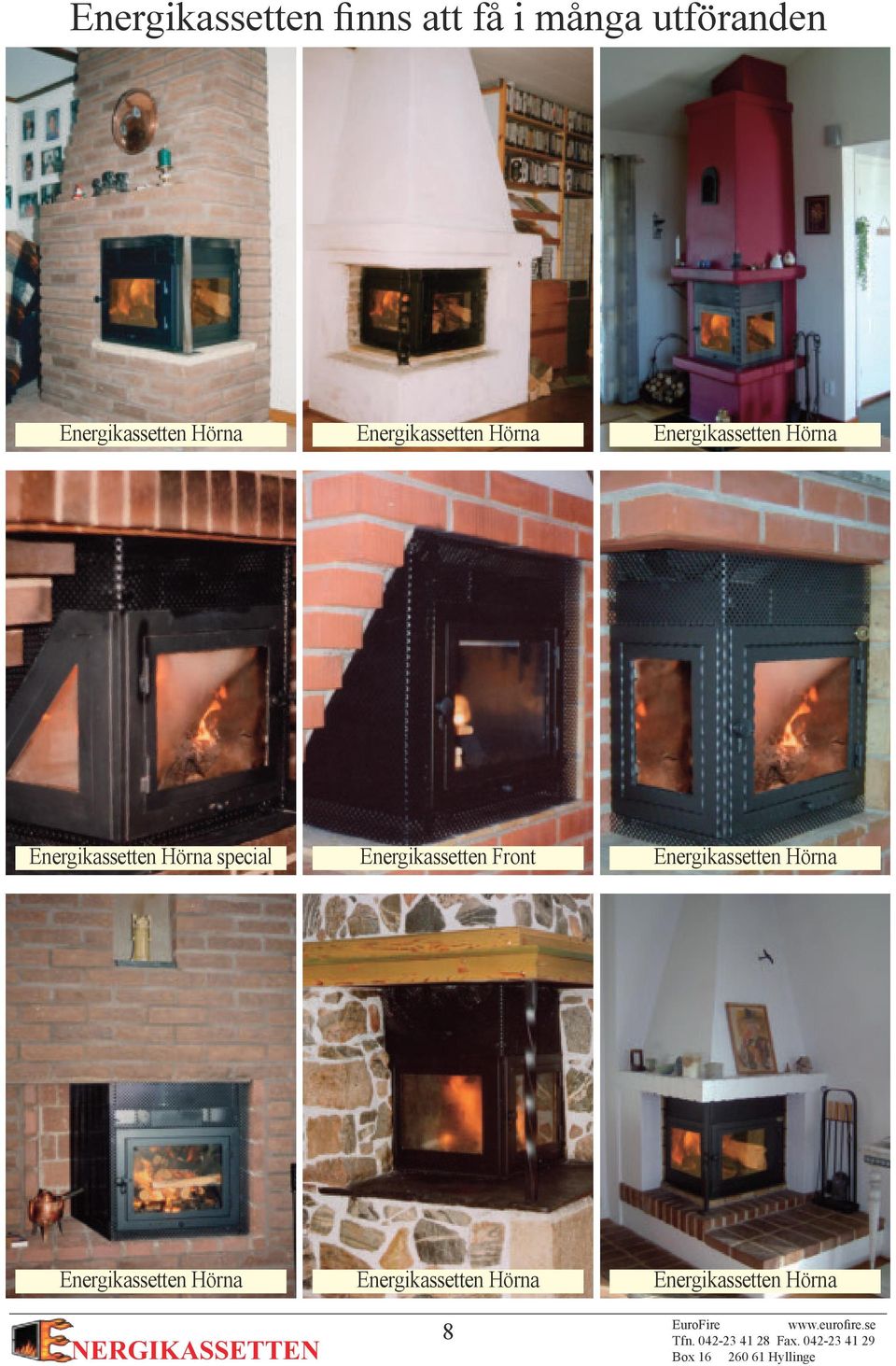

8 Energikassetten finns att få i många utföranden special Energikassetten Front 8

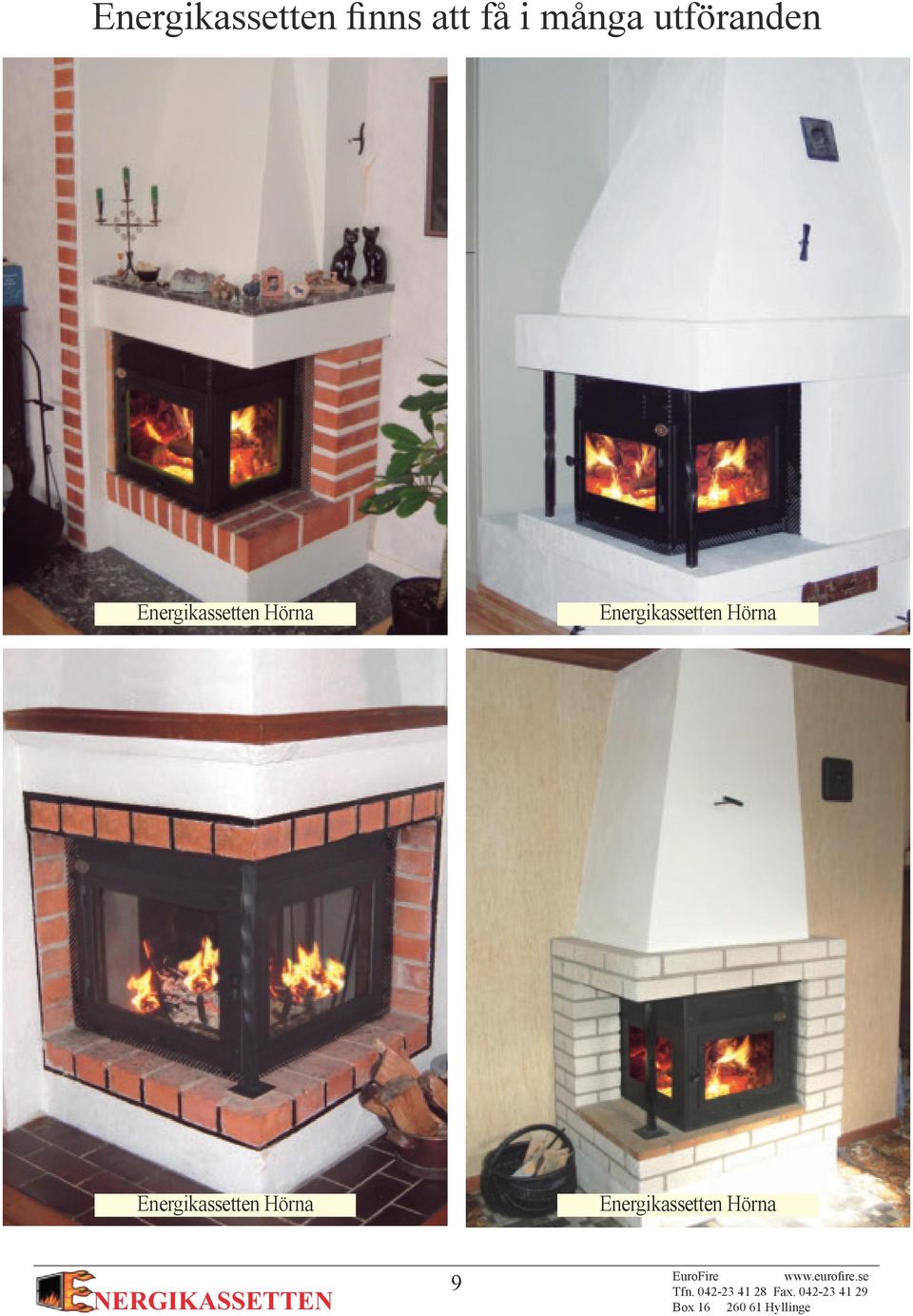

9 Energikassetten finns att få i många utföranden 9

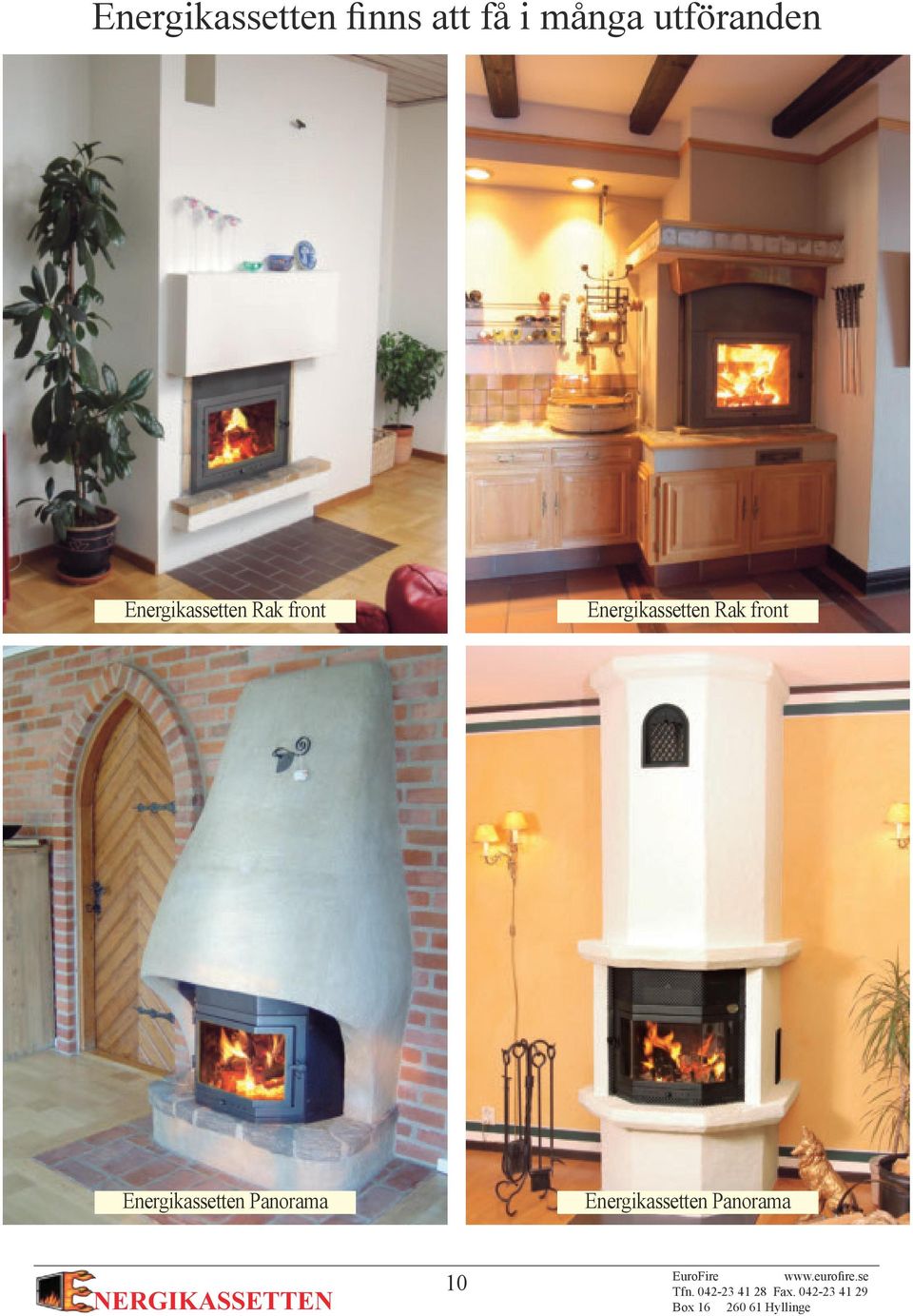

10 Energikassetten finns att få i många utföranden Energikassetten Panorama Energikassetten Panorama 10

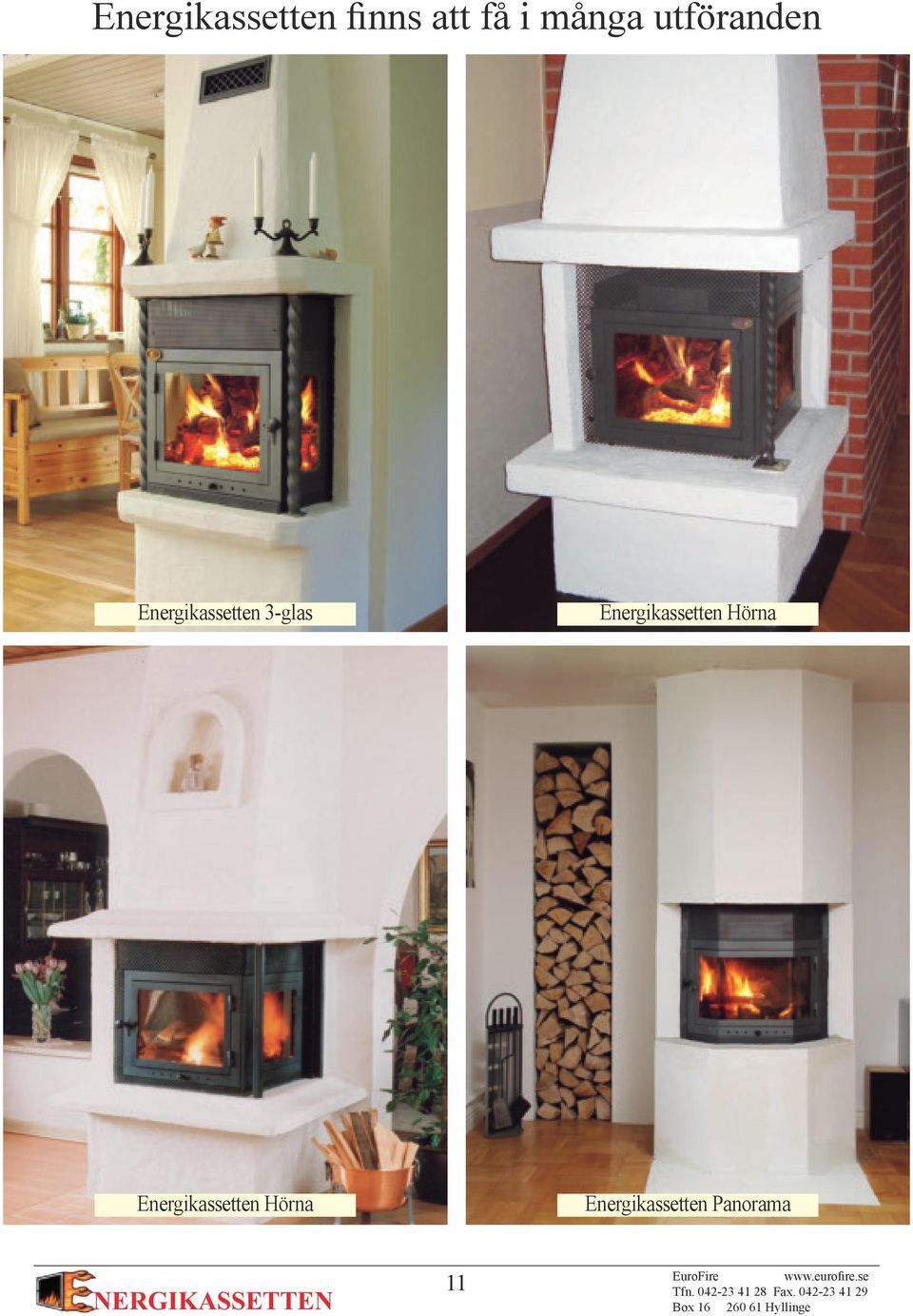

11 Energikassetten finns att få i många utföranden Energikassetten 3-glas Energikassetten Panorama 11

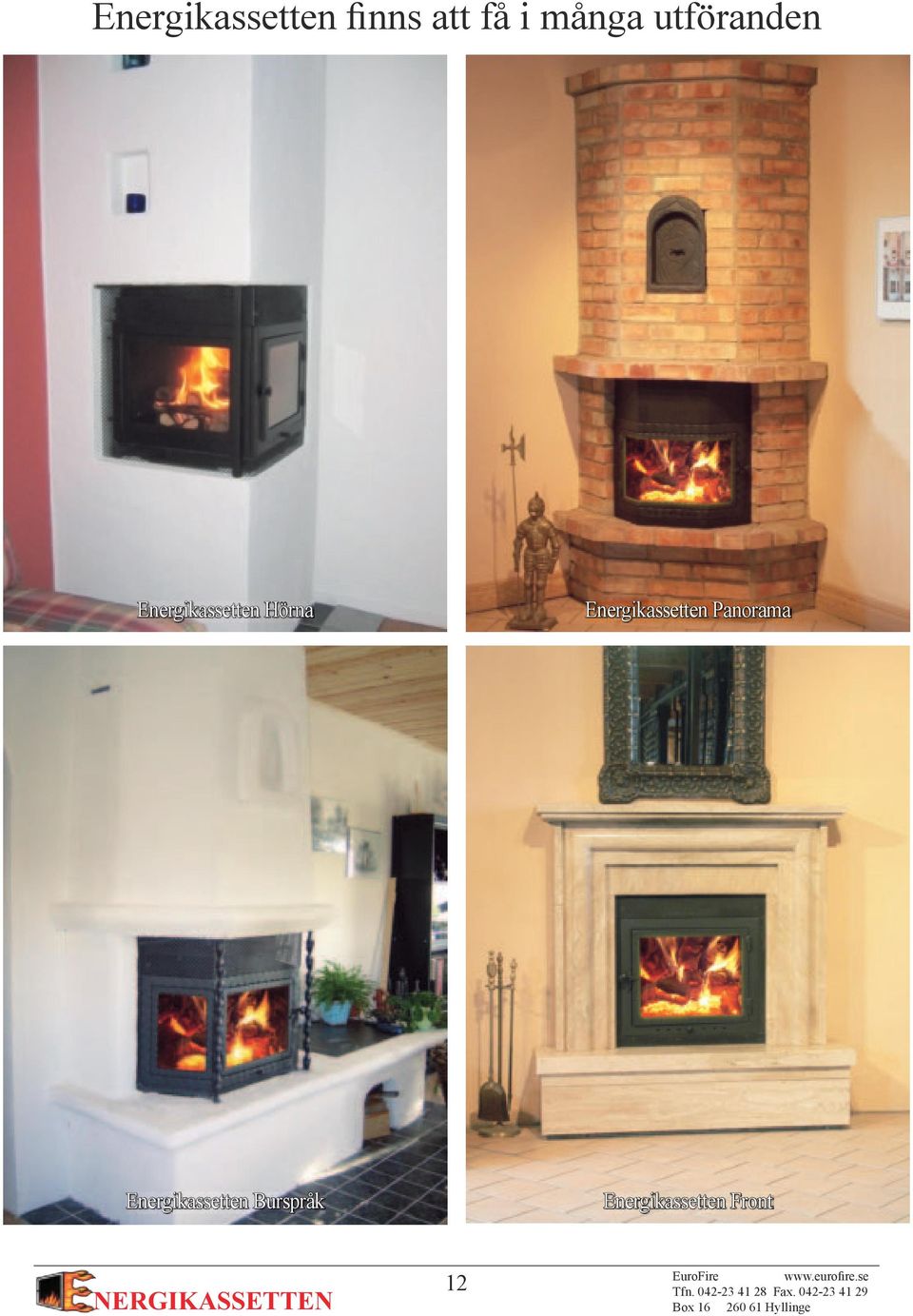

12 Energikassetten finns att få i många utföranden Energikassetten Panorama Energikassetten Burspråk Energikassetten Front 12

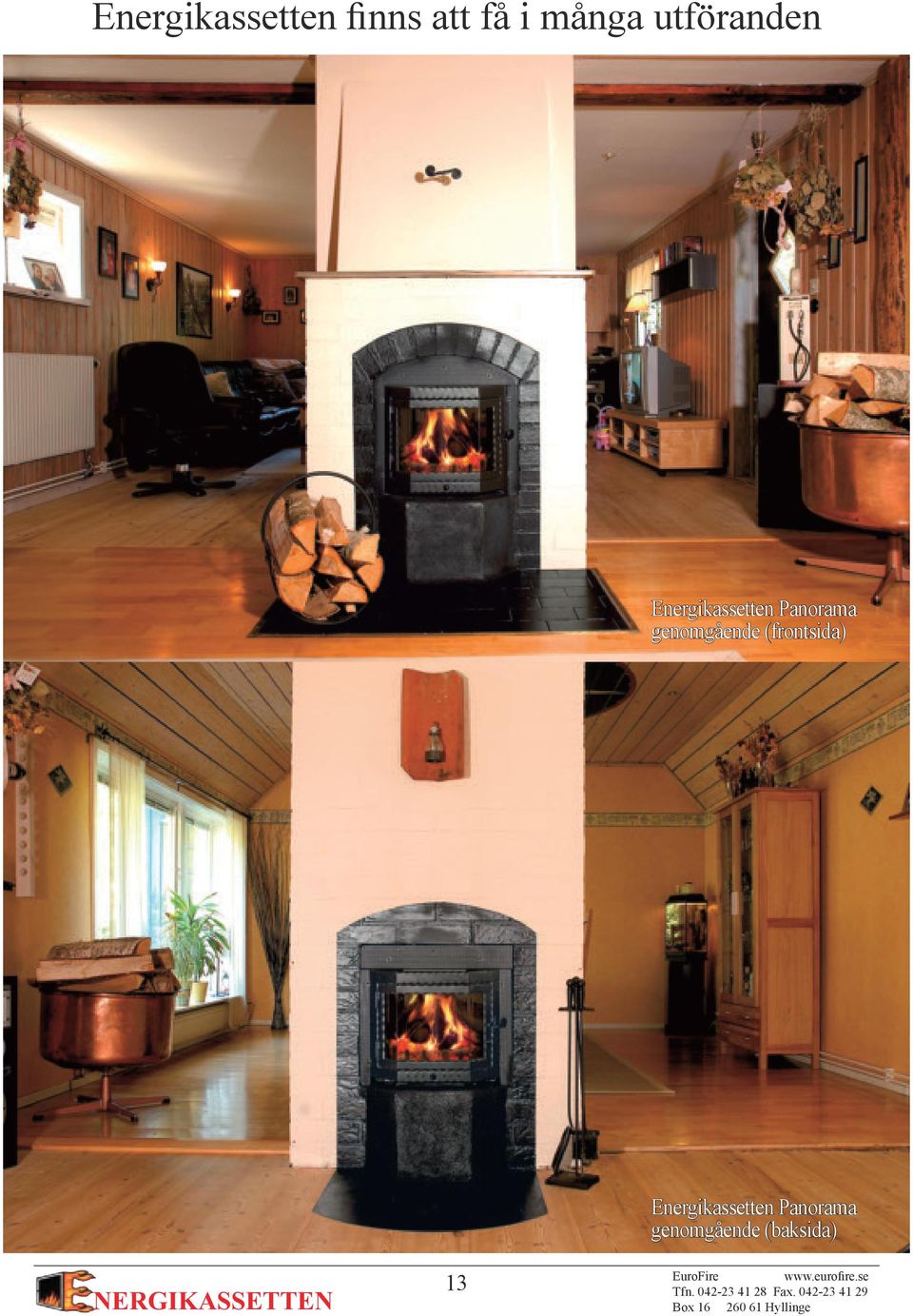

13 Energikassetten finns att få i många utföranden Energikassetten Panorama genomgående (frontsida) Energikassetten Panorama genomgående (baksida) 13

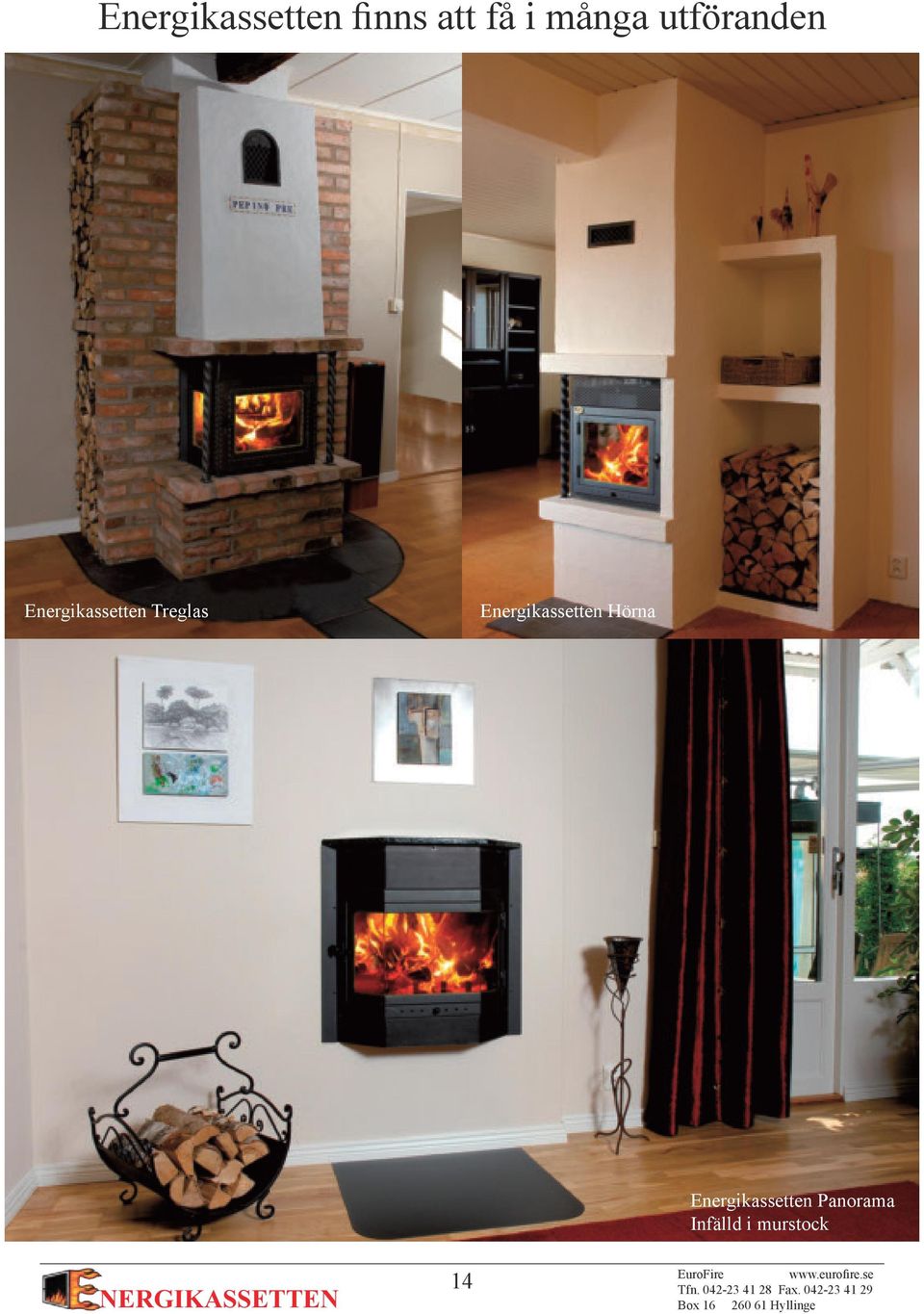

14 Energikassetten finns att få i många utföranden Energikassetten Treglas Energikassetten Panorama Infälld i murstock 14

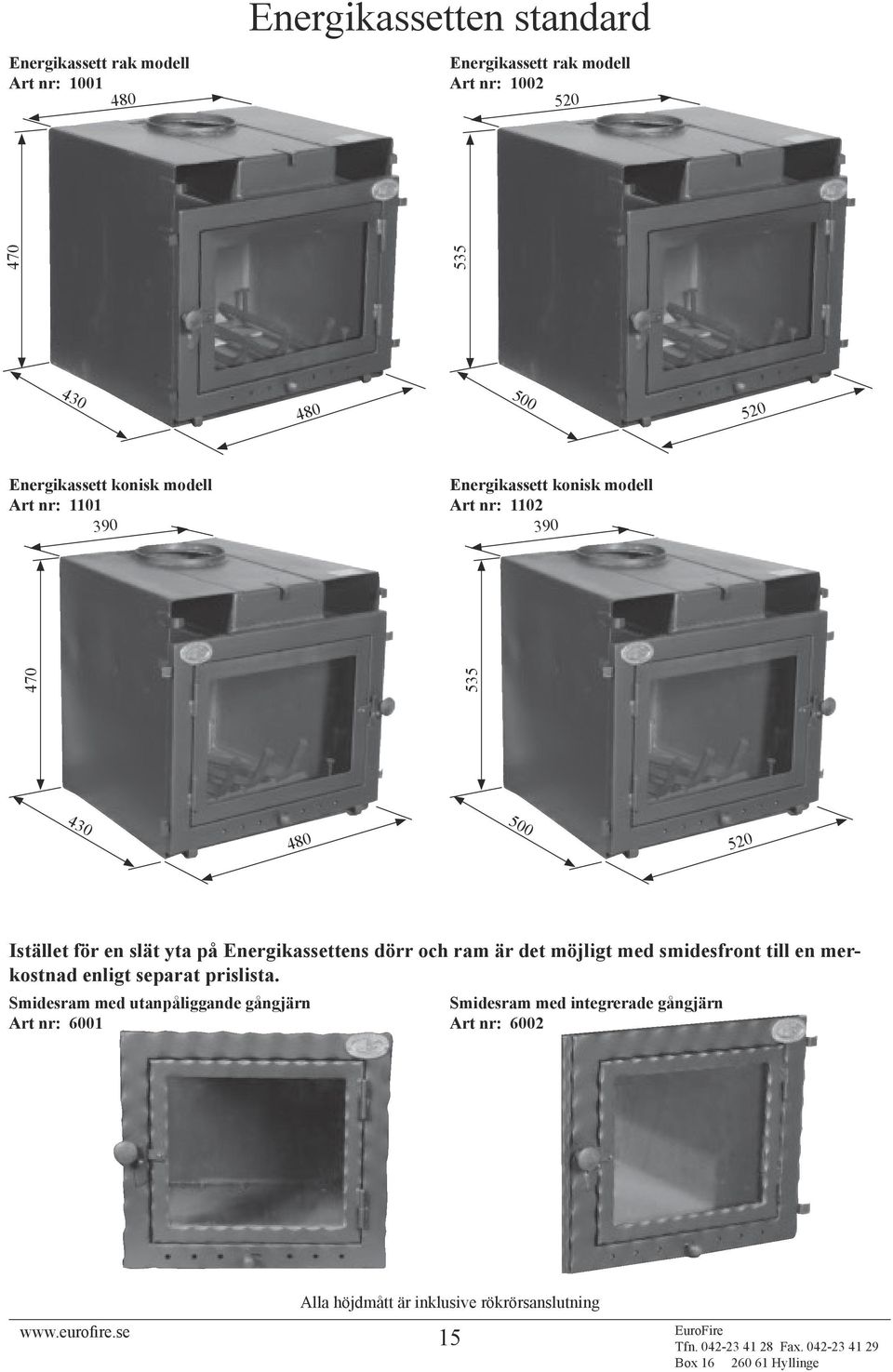

15 Energikassett rak modell Art nr: 1001 Energikassetten standard Energikassett rak modell Art nr: 1002 Energikassett konisk modell Art nr: Energikassett konisk modell Art nr: Istället för en slät yta på Energikassettens dörr och ram är det möjligt med smidesfront till en merkostnad enligt separat prislista. Smidesram med utanpåliggande gångjärn Art nr: 6001 Smidesram med integrerade gångjärn Art nr: 6002 Alla höjdmått är inklusive rökrörsanslutning 15

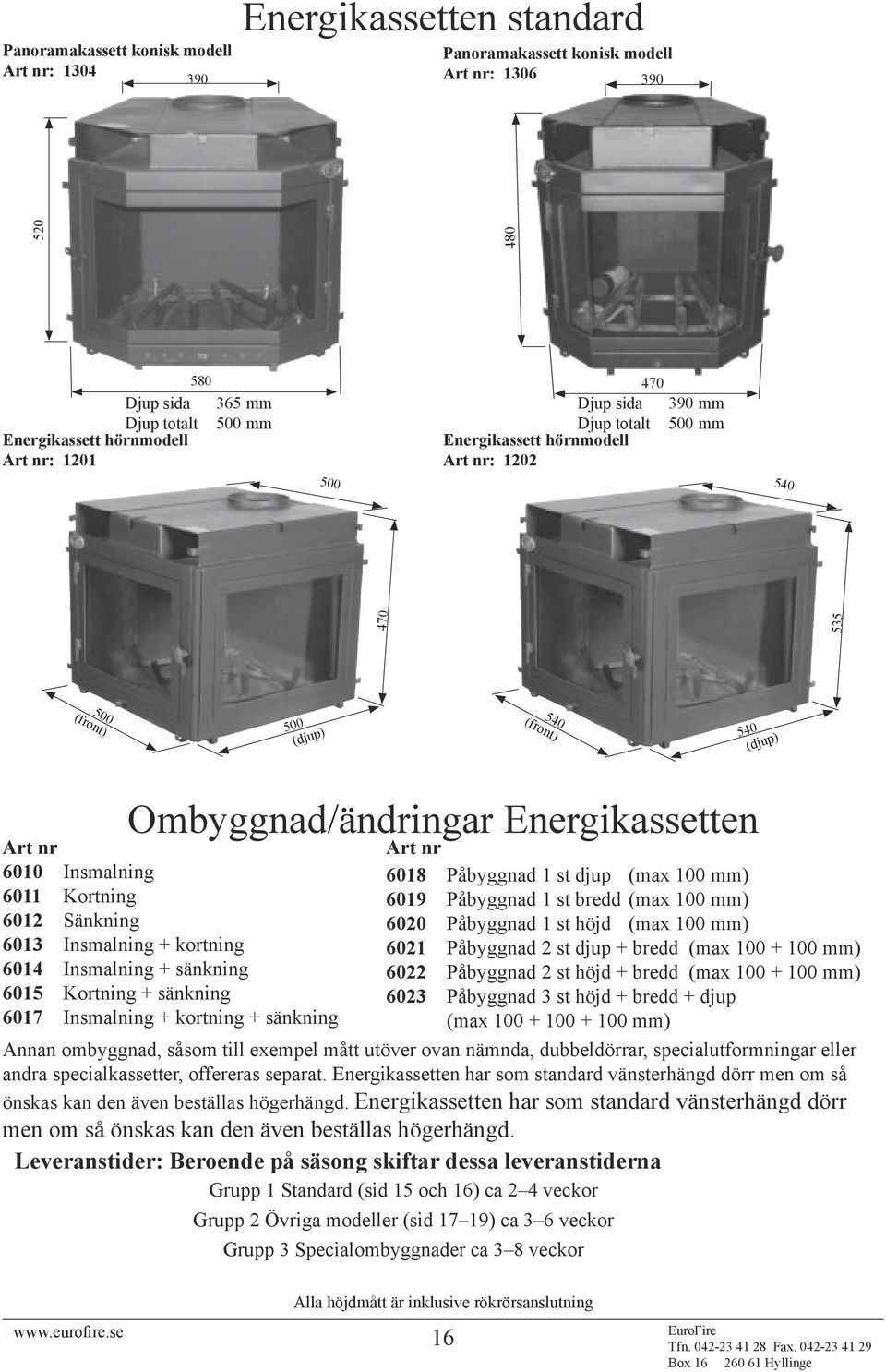

16 Panoramakassett konisk modell Art nr: Energikassetten standard Panoramakassett konisk modell Art nr: Djup sida Djup totalt Energikassett hörnmodell Art nr: mm mm Djup sida Djup totalt Energikassett hörnmodell Art nr: mm mm 540 (front) (djup) 540 (front) 540 (djup) Ombyggnad/ändringar Energikassetten Art nr 6010 Insmalning 6011 Kortning 6012 Sänkning 6013 Insmalning + kortning 6014 Insmalning + sänkning 6015 Kortning + sänkning 6017 Insmalning + kortning + sänkning Art nr 6018 Påbyggnad 1 st djup (max 100 mm) 6019 Påbyggnad 1 st bredd (max 100 mm) 6020 Påbyggnad 1 st höjd (max 100 mm) 6021 Påbyggnad 2 st djup + bredd (max mm) 6022 Påbyggnad 2 st höjd + bredd (max mm) 6023 Påbyggnad 3 st höjd + bredd + djup (max mm) Annan ombyggnad, såsom till exempel mått utöver ovan nämnda, dubbeldörrar, specialutformningar eller andra specialkassetter, offereras separat. Energikassetten har som standard vänsterhängd dörr men om så önskas kan den även beställas högerhängd. Energikassetten har som standard vänsterhängd dörr men om så önskas kan den även beställas högerhängd. Leveranstider: Beroende på säsong skiftar dessa leveranstiderna Grupp 1 Standard (sid 15 och 16) ca 2 4 veckor Grupp 2 Övriga modeller (sid 17 19) ca 3 6 veckor Grupp 3 Specialombyggnader ca 3 8 veckor Alla höjdmått är inklusive rökrörsanslutning 16

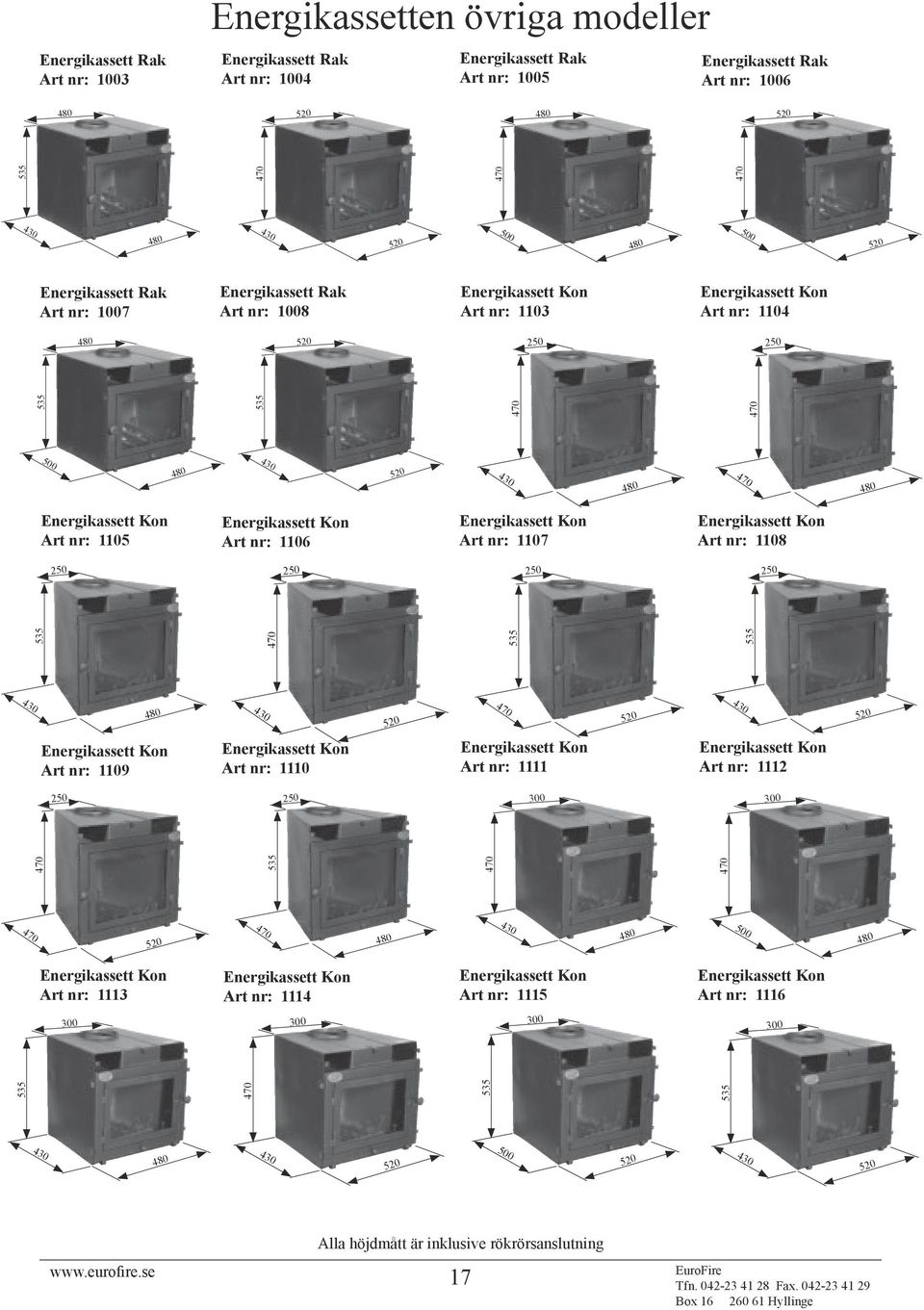

17 Energikassett Rak Art nr: 1003 Energikassetten övriga modeller Energikassett Rak Art nr: 1004 Energikassett Rak Art nr: 1005 Energikassett Rak Art nr: 1006 Energikassett Rak Art nr: 1007 Energikassett Rak Art nr: 1008 Art nr: 1103 Art nr: Art nr: 1105 Art nr: 1106 Art nr: 1107 Art nr: Art nr: 1109 Art nr: 1110 Art nr: 1111 Art nr: Art nr: 1113 Art nr: 1114 Art nr: 1115 Art nr: Alla höjdmått är inklusive rökrörsanslutning 17

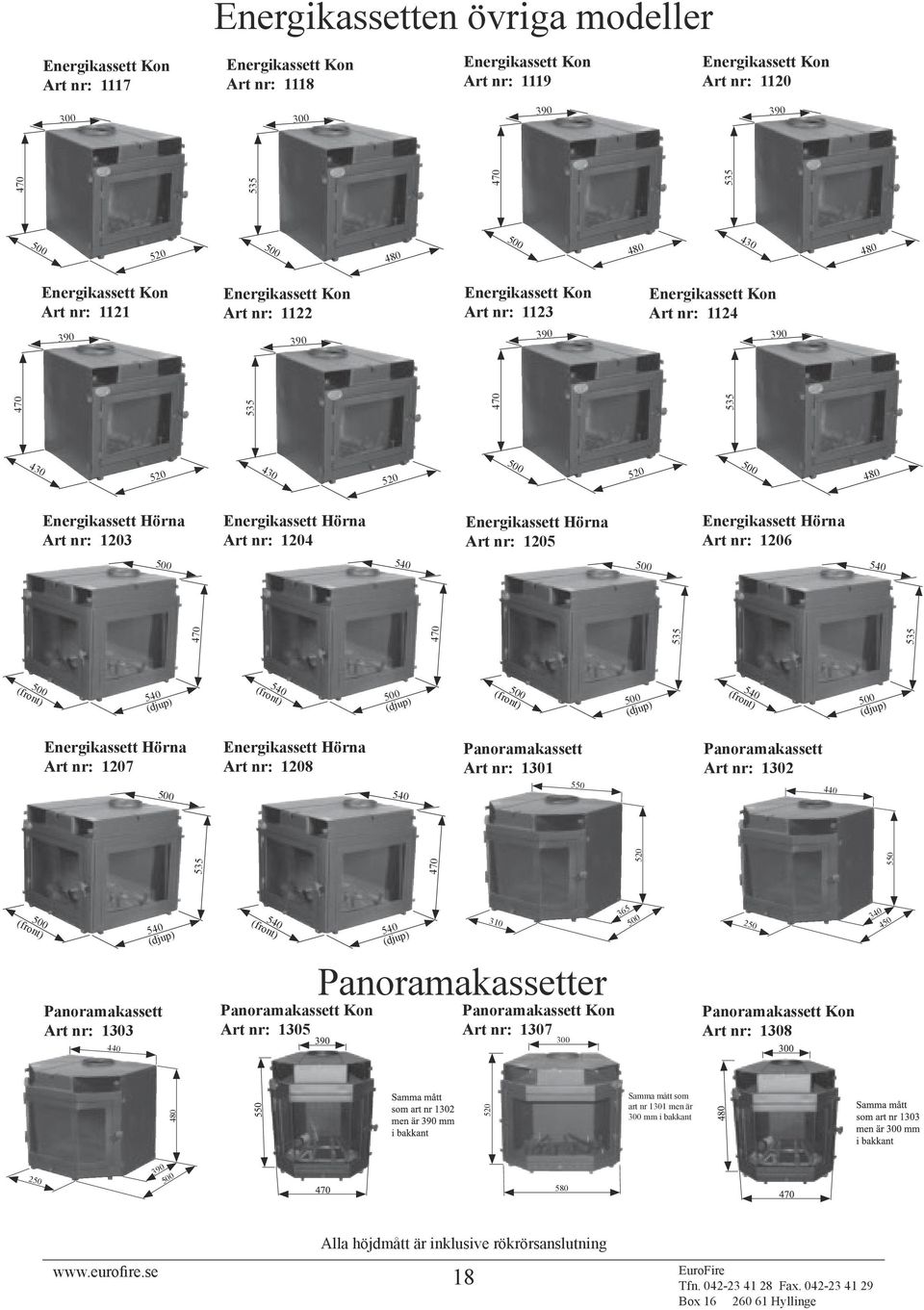

18 Art nr: Energikassetten övriga modeller Art nr: Art nr: Art nr: Art nr: Art nr: Art nr: Art nr: Energikassett Hörna Art nr: 1203 Energikassett Hörna Art nr: 1204 Energikassett Hörna Art nr: 1205 Energikassett Hörna Art nr: (front) 540 (djup) 540 (front) (djup) (front) (djup) 540 (front) (djup) Energikassett Hörna Art nr: 1207 Energikassett Hörna Art nr: Panoramakassett Art nr: Panoramakassett Art nr: (front) Panoramakassett Art nr: (djup) 540 (front) Panoramakassett Kon Art nr: (djup) Panoramakassetter 310 Panoramakassett Kon Art nr: Panoramakassett Kon Art nr: Samma mått som art nr 1301 men är 300 mm i bakkant Alla höjdmått är inklusive rökrörsanslutning 18

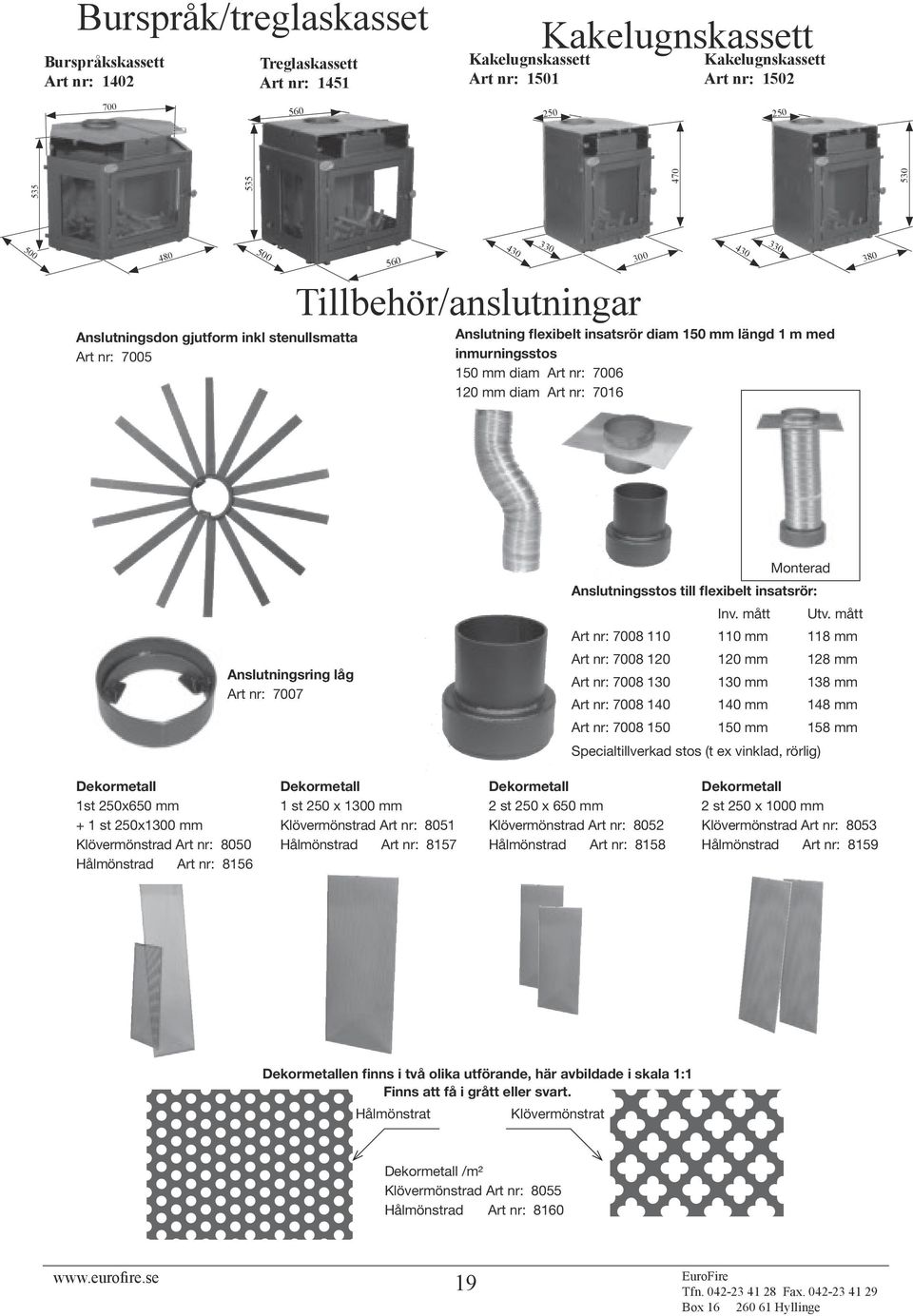

19 Burspråk/treglaskasset Burspråkskassett Art nr: Treglaskassett Art nr: Kakelugnskassett Art nr: 1501 Kakelugnskassett 250 Kakelugnskassett Art nr: Anslutningsdon gjutform inkl stenullsmatta Art nr: Tillbehör/anslutningar Anslutning flexibelt insatsrör diam 150 mm längd 1 m med inmurningsstos 150 mm diam Art nr: mm diam Art nr: Anslutningsring låg Art nr: 7007 Monterad Anslutningsstos till flexibelt insatsrör: Inv. mått Utv. mått Art nr: mm 118 mm Art nr: mm 128 mm Art nr: mm 138 mm Art nr: mm 148 mm Art nr: mm 158 mm Specialtillverkad stos (t ex vinklad, rörlig) Dekormetall 1st 250x650 mm + 1 st 250x1300 mm Klövermönstrad Art nr: 8050 Hålmönstrad Art nr: 8156 Dekormetall 1 st 250 x 1300 mm Klövermönstrad Art nr: 8051 Hålmönstrad Art nr: 8157 Dekormetall 2 st 250 x 650 mm Klövermönstrad Art nr: 8052 Hålmönstrad Art nr: 8158 Dekormetall 2 st 250 x 1000 mm Klövermönstrad Art nr: 8053 Hålmönstrad Art nr: 8159 Dekormetallen finns i två olika utförande, här avbildade i skala 1:1 Finns att få i grått eller svart. Hålmönstrat Klövermönstrat Dekormetall /m² Klövermönstrad Art nr: 8055 Hålmönstrad Art nr:

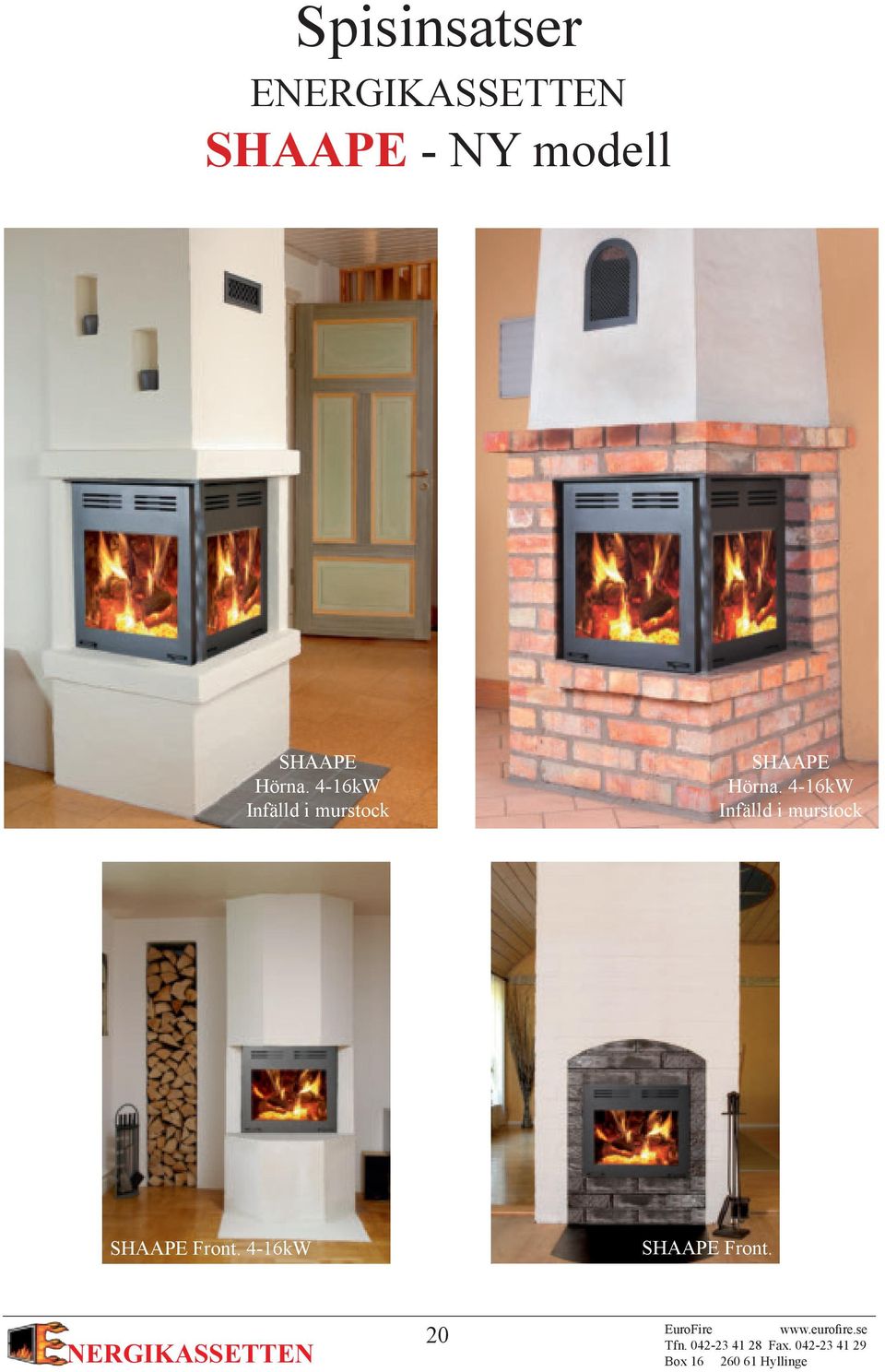

20 Spisinsatser E SHAAPE - NY modell SHAAPE Hörna. 4-16kW Infälld i murstock SHAAPE Hörna. 4-16kW Infälld i murstock SHAAPE Front. 4-16kW SHAAPE Front. 20

21 Energikassetten Shaape Energikassetten Shaape Hörna Energikassetten Shaape Front Passar i alla öppna spisar / eldstäder * Hög värmeeffekt 4-16 kw Trygg värmekälla * Enkel att använda * Går att måttbeställa * Svensktillverkad Brännkammare och rökgång i svenskt Cortenstål Energikassetten Shaape Ny modell 2012 EUROFIRE PRISLISTA 2012/ nr 1 gällande från tillsvidare Artikelnr 1601 Energikassett rak modell Bredd Höjd Djup Energikassett rak modell Bredd Höjd 550 Djup Energikassett rak modell Bredd 540 Höjd 590 Djup Energikassett konisk modell Bredd /250 Höjd Djup Energikassett konisk modell Bredd /390 Höjd 550 Djup Energikassett konisk modell Bredd 540/390 Höjd 590 Djup Energikassett hörn modell Bredd Höjd Djup 1804 Energikassett hörn modell Bredd 540 Höjd 590 Djup 540 Alla höjdmått är inklusive rökrörsanslutning 21

22 Spisinsatser E-KASSETTEN, monolit spisinsats i gjutjärn 22

23 E-kassetten E-kassetten Z-flänzar på toppen och stående flänzar på sidor och rygg = hög värmeåtergivning E-kassetten Tyngst i klassen Artikelnr 2521 E-kassett: Bredd mm Höjd (utan ben) 490mm Djup 510mm Vikt 110kg 2531 E-kassett: Bredd 625mm Höjd (utan ben) mm Djup 560mm Vikt 155kg Alla höjdmått är inklusive rökrörsanslutning 23

24 E Din säljare: Box Hyllinge Tel Fax Produktkatalog 2012/13 gäller tills vidare, med reservation för ev feltryck. Frakt tillkommer.
