1 VINTERKAMPANJ! Från 1 november 2017 till 31 januari 2018 MITUTOYOS KAMPANJ PRE1278

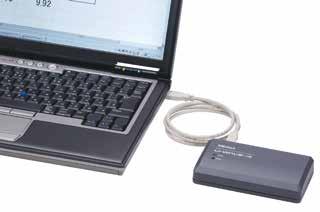

2 DATAHANTERINGSSYSTEM USB-INPUT TOOL / USB-INPUT TOOL DIRECT Dessa enheter möjliggör direktanslutningar av DIGIMATIC mätdon till ett USB-gränssnitt utan behov av extra programvara. Mätdata omvandlas till tangentbordskoder som möjliggör interaktion med alla program via tangentbordet (HID). Du kan också ansluta interfacemodellen liksom kabelvarianten till en dators USB-port med fast COM-tilldelning i Microsoft Windows som en kanalidentifikation (VCP). Programvaran USB-ITPAK innehåller drivrutinen för den virtuella COM-porten (VCP). USB-ITPAK stöder också Mitutoyos trådlösa system U-WAVE som erbjuder: kommunikationsavstånd på ca 20 m, databekräftelse på sändaren (summer/led) och extraordinär batteritid på dataöverföringar. USB-INPUT TOOL Interface utrustat med en dataöverföringsknapp och möjlighet att koppla in en fotpedal för inmatning. Nr Listpris: 2 024: :- USB-INPUT TOOL med valbara tillbehör Skanna QR-koden med din mobila enhet och titta på våra produktfilmer på YouTube USB-INPUT TOOL DIRECT Smal modell, kabelintegrerad typ Nr. 06AFM380C Listpris: 988:- 760:- USB-INPUT TOOL DIRECT med valbara tillbehör 06AEN846: USB-ITPAK OCH USB-DONGEL USB-ITPAK V 2 skapar en sekvens för inmatning av data från mätdon med DIGIMATIC-utgång till Excel -ark Partmanager öppnar automatiskt ett Excel -ark Specificerad inmatningssekvens. Inmatningsområdet kan anges med hjälp av DIGIMATIC mätdon, vilket reducerar felaktig inmatning Denna programvara är kompatibel med: USB-INPUT TOOL DIRECT USB-INPUT TOOL U-WAVE Nr. Anmärkningar Listpris Kampanjpris Interfacebox (kompletteras med anpassad DIGIMATIC-kabel) med dataknapp (ø 18 mm) och anslutning för fotomkopplare 2 024: :- 06AFM380A Höggradigt IP-skyddad modell med dataknapp (t.ex.ip67 skjutmått) 1 131:- 920:- 06AFM380B Höggradigt IP-skyddad modell med dataknapp (t.ex. IP65 mikrometer) 1 131:- 920:- 06AFM380C Med dataknapp (t.ex. ABSOLUTE DIGIMATIC skjutmått) 988:- 760:- 06AFM380D 10-polig, flat modell (t.ex.id-f mätur) 988:- 760:- 06AFM380E 6-polig, rund modell (t.ex. Quick mikrometer) 988:- 760:- 06AFM380F Enkel, rak modell (t.ex. ID-C mätur) 988:- 760:- 06AFM380G Höggradigt IP-skyddat digitalt mätur (t.ex. ID-N mätur) 988:- 760:- 2

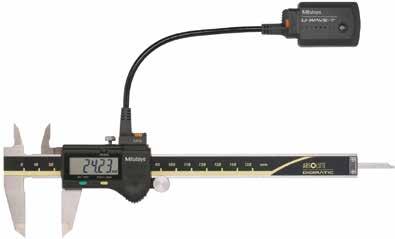

3 U-WAVE Trådlöst system för kommunikation av mätdata Räckvidd ca 20 m Programvaruoberoende anslutning U-WAVE-T-kabel U-WAVE-T Mätdon med DIGIMATIC-utgång U-WAVE-R Nr. Anmärkningar Listpris Mängdrabatt 1-2 st. Mängdrabatt 3 5 st. Mängdrabatt 6st eller fler. 02AZD730D U-WAVE-T (IP67-modell) 1 549: : : :- 02AZD880D U-WAVE-T (summermodell) 1 549: : : :- 02AZD810D U-WAVE-R-mottagare 3 078: : : :- Kabeltyper 02AZD790A Höggradigt IP-skyddad modell med dataknapp (t. ex. IP67 skjutmått) 922:- 715:- 665:- 620:- 02AZD790B Höggradigt IP-skyddad modell med dataknapp (t.ex. IP65 mikrometer) 922:- 715:- 665:- 620:- 02AZD790C Med dataknapp (t.ex. ABSOLUTE DIGIMATIC skjutmått) 874:- 715:- 665:- 570:- 02AZD790D 10-polig, flat modell (t. ex. ID-F Mätur) 827:- 665:- 620:- 570:- 02AZD790E 6-polig, rund modell (t. ex. Quick mikrometer) 827:- 665:- 620:- 570:- 02AZD790F Flat, rak modell (t. ex. ID-C Mätur) 827:- 665:- 620:- 570:- 02AZD790G Höggradigt IP-skyddat digitalt mätur (t. ex. ID-N Mätur) 874:- 715:- 665:- 570:- A B C D E F G Extra tillbehör för USB-Input Tool och U-WAVE Nr. Beteckning Listpris Kampanjpris 06AEN846 USB-ITPAK V 2.0 programvara för användning av Excel 2 166: :- för datainsamling 06ADV384 USB Fotomkopplingsadapter 988:- 770: T Fotomkopplare 418:- FOTOMKOPPLARE T med USB-fotomkopplingsadapter 06ADV384 (kräver USB-ITPAK-programvara) 3

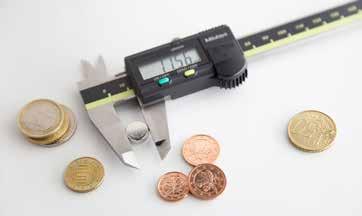

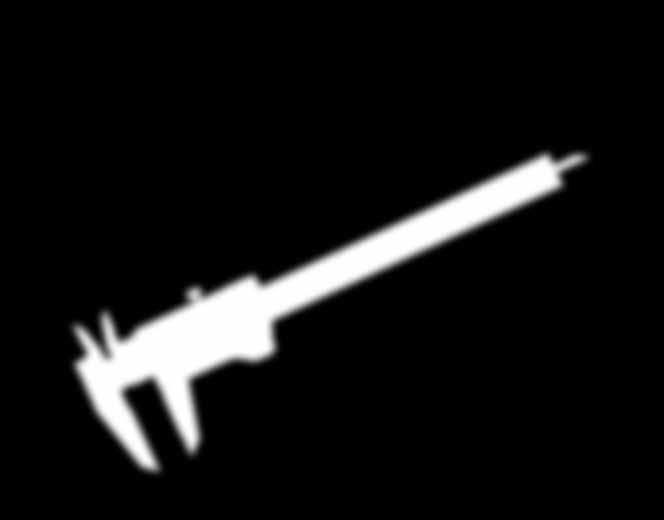

4 SKJUTMÅTT Nr Listpris: 1 045:- 790: Nr. Område Noggrannhet Avläsning Datautgång Gradering Djupsticka Anmärkningar Med fabrikscertifikat Listpris Kampanjpris ** ± 0,05 Nonie 0,05 (1/128") Flat 276:- 220: ± 0,03 Nonie 0,02 Flat 333:- 240: ± 0,02* Digital 0,01 Rund 1 045:- 790: ± 0,02* Digital 0,01 Flat 1 045:- 790: ± 0,02* Digital 0,01 Flat 1 644: : ± 0,02* Digital 0,01 Flat 1 292: : ± 0,02* Digital 0,01 Flat 1 843: : ± 0,02* Digital 0,01 Flat IP : : ± 0,02* Digital 0,01 Flat IP : : ± 0,02* Digital 0,01 Rund IP67 med solcellsdrift 1 834: : ± 0,04* Digital 0,01 IP67 med rundade skänklar 3 924: : ± 0,04* Digital 0,01 IP67 med rundade skänklar och standardskänklar 3 905: : ± 0,02* Digital 0,01 Flat Med hårdmetallbelagda skänklar 4 256: :- * Exklusive indikeringsfel ** 0-6 tum ABSOLUTE-SYSTEM ABSOLUTE elektromagnetisk induktiv avkodare - Advanced Onside Sensor (AOS) - betyder att det digitala skjutmåttet är klart att användas omedelbart efter start utan återställning. Avstängt (OFF) Påslaget (ON) Inget behov av nollställning 16,35 16,35 4

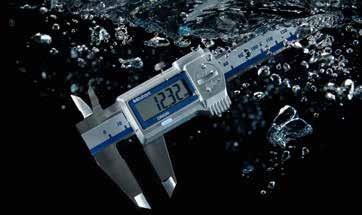

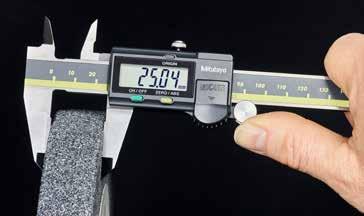

5 MITUTOYO ABSOLUTE SKJUTMÅTT MED EXTRA BATTERILIVSLÄNGD Mitutoyos ABSOLUTE-teknologi är kostnadsbesparande. Vårt standardskjutmått har h batterilivslängd eller ca. 5 år med normal användning. KYLVÄTSKEBESTÄNDIG TEKNIK (IP67-TYP) Mitutoyo använder material som är extremt resistenta mot emulsion, olja, fett och kylmedel vid tillverkning av våra COOLANT PROOF - mätdon ABSOLUTE KYLVÄTSKEBESTÄNDIGT SOLAR-SKJUTMÅTT IP67 Solcellsdrivet skjutmått fungerar vid endast 60 Lux omgivande ljus. Vid lägre belysning tillförs energin av en superkondensator SKJUTMÅTT MED HÅRDMETALLBELAGDA SKÄNKLAR är ett skjutmått med hårdmetallbelagda mätskänklar för utvändig och invändig mätning. Utmärkt för att mäta slipmaterial o dyl. Extra tillbehör Nr. Beteckning Anmärkningar Listpris Kampanjpris DIGIMATIC-kabel med dataknapp (1 m) 380: Digimatic-kabel med dataknapp (2 m) 437:- 06AFM380C USB Input Tool Direct kabel med dataknapp (2 m) 988:- 760:- 02AZD790C U-WAVE datakabel med dataknapp 874:- 570:-* 05CZA624 DIGIMATIC-kabel med dataknapp (1 m) För IP67-modell 694:- 05CZA625 Digimatic-kabel med dataknapp (2 m) För IP67-modell 798:- 06AFM380A USB Input Tool Direct kabel med dataknapp (2 m) För IP67-modell 1 131:- 920:- 02AZD790A U-WAVE datakabel med dataknapp För IP67-modell 922:- 620:-* * Mängdrabatt 6 st. eller fler 5

6 MIKROMETRAR Nr Listpris: 1 406: : Nr. Område Noggrannhet [µm] Avläsning Datautgång Gradering Anmärkningar Med fabrikscertifikat Listpris Kampanjpris ± 2 Analog 0,001 1 μm erhålles med nonie 732:- 540: ± 2 Analog 0,001 1 μm erhålles med nonie 1 188:- 875: ± 2 Analog 0,01 428:- 335: ± 2 Analog 0,01 618:- 505: ± 2* Digital 0,001 Ekonomimodell 1 406: : ± 1* Digital 0,001 IP65, standardmodell 2 385: : ± 1* Digital 0,001 IP65, standardmodell 2 803: : ± 1* Digital 0,001 QuantuMike IP65, med 2 mm spindelstigning 2 024: : ± 1* Digital 0,001 QuantuMike IP65, med 2 mm spindelstigning 2 869: : ± 1* Digital 0,001 QuantuMike IP65, med 2 mm spindelstigning 2 736: : ± 1* Digital 0,001 QuantuMike IP65, med 2 mm spindelstigning 3 278: : ± 2* Digital 0,001 QuantuMike IP65, med 2 mm spindelstigning 3 715: : ± 0,5* Digital 0,0001 Mikrometer med extra hög noggrannhet : : ± 4* Digital 0,001 IP65, mätyta ø 20 mm tallrik 6 460: : ± 2* Digital 0,001 IP65, mätyta ø 3 mm spline 6 156: : ± 2* Digital 0,001 IP65, mätyta ø 3 mm spline 6 679: : ± 3* Digital 0,001 Mätyta 0,75 mm blad 8 854: : ± 3* Digital 0,001 Mätyta 0,75 mm blad 9 614: :- * Exklusive indikeringsfel MER ÄN 100 OLIKA TYPER AV MIKROMETRAR FÖR SPECIELLA ÄNDAMÅL Mitutoyo kan erbjuda mer än 100 olika typer av digitala mikrometrar med speciell design för att lösa problem på svåråtkomliga ställen. De allra flesta har IP65 höggradigt kapslingsskydd

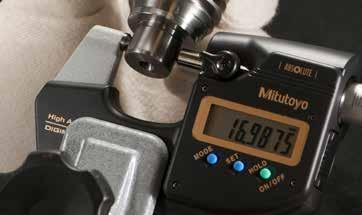

7 HÖGNOGGRANN MIKROMETER MED HÖG UPPLÖSNING Använder Mitutoyos innovativa ABS (ABSOLUTE) roterande sensor med 0,1 µm upplösning och högnoggranna gängskärningsteknik för att minska instrumentets inbyggda fel till ±0,5 µm. Hög upplösning 0,1 μm KYLVÄTSKEBESTÄNDIG TEKNIK (IP65-MODELL) Mitutoyo använder material som är extremt resistenta mot emulsion, olja, fett och kylmedel vid tillverkning av våra COOLANT PROOF - mätdon. QuantuMike MED 2 MM SPINDELSTIGNING Tid per arbetsstycke (Exempel: Mätning av en detalj med sex steg) s Standardmikrometer 22 s QuantuMike QuantuMike är en mikrometer med 2 mm spindelstigning vilket ger fyra gånger så snabb rörelse som en standardmikrometer. 0 Extra tillbehör Nr. Beteckning Anmärkningar Listpris Kampanjpris 05CZA662 DIGIMATIC-kabel med dataknapp (1 m) 732:- 05CZA663 Digimatic-kabel med dataknapp (2 m) 827:- 06AFM380B USB Input Tool Direct kabel med dataknapp (2 m) 1 131:- 920:- 02AZD790B U-WAVE datakabel med dataknapp 922:- 620:-* Mikrometerstativ Modell med justerbar vinkel upp till 100 mm område 532:- 410:- * Mängdrabatt 6 st. eller fler 7

8 DIGITALA MÄTUR Nr B Listpris: 1 387: : B B D D Nr. Typ Område Digitalsteg Noggrannhet* Strömförsörjning Anmärkningar Listpris Kampanjpris B ID-S 12,7 0,01 0,02 Batteri SR44 Ekonomimodell 1 387: : B ID-SS 12,7 0,01 0,02 Solcellsdriven från 40 Lux Ekonomimodell 1 435: : B ID-C 12,7 0,001 0,003 Batteri SR44 För hålindikatorapplikationer 4 579: : D ID-F 25,4 0,001 0,003 Nätadapter Multifunktionsmodell 5 757: : D ID-F 50,8 0,001 0,006 Nätadapter Multifunktionsmodell 6 261: : D ID-H 30,4 0,0005 0,0015 Nätadapter Högnoggrann multifunktionsmodell 6 004: : D ID-H 60,9 0,0005 0,0025 Nätadapter Högnoggrann multifunktionsmodell 6 508: :- * Exklusive indikeringsfel Belysningsstyrka Lux teknisk ritning precisionstillverkningsarbete 500 Lux kontor B ID-SS SOLAR MÄTUR Även om belysningen tillfälligt sjunker under 40 Lux, kan normal mätning utföras med hjälp av den laddade superkondensatorn. Scanning Resultat (min. värde) ID-C HÅLINDIKATOR Som ett alternativ till ett analogt mätur kan användaren även använda ett digitalt mätur avsett för mätinstrument för invändig tvåpunktsmätning. Den har en funktion som fryser lägsta värdet vilket gör att du enkelt hittar diametern på hålet Lux arbete i produktionsmiljö 150 Lux fordonslastningszoner ø 79,988 mm Ett läge med högre mätfrekvens (avläsningscykel 20ms eller 50ggr/s) kan väljas i maxvärdesläget för att få högre tillförlitlighet. 100 Lux lunchrum 50 Lux lagerlokaler 8

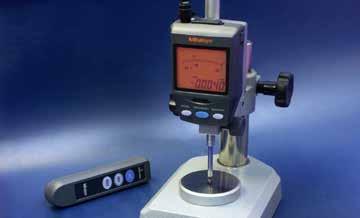

9 A ID-F OCH ID-H MULTIFUNKTIONSMÄTUR Bakgrundsbelysningen ändras från grönt (OK) till rött (± NG) om mätvärdet över- eller understiger de givna toleransgränserna. ID-F och ID-H-mätur möjliggör mätning av MAX/MIN/KAST (MAX-MIN). Punkt B ID-H LCD-skärm med bakgrundsbelysning i två färger (grön och röd) Punkt A Punkt D B C ID-F Punkt C ID-H MÄTUR MED FJÄRRKONTROLL (TILLVAL) För ID-H-mäturet kan du t.ex. utföra nollställning med fjärrkontrollen utan att behöva röra mäturet. Funktioner: Återkalla förinställning/nollställning Knapp för MAX/MIN/TIR MAX/MIN/TIR-återställning Knapp för dataöverföring 21EZA099 Stativmontering Extra tillbehör Nr. Beteckning Anmärkningar Listpris Kampanjpris 7822 Sats med utbytbara kontaktytor För mätur 437:- 335: Digimatic kabel (1 m) För ID-S, ID-SS och ID-C 285: Digimatic kabel (2 m) För ID-S, ID-SS och ID-C 342:- 06AFM380F USB Input Tool Direct kabel (2 m) För ID-S, ID-SS och ID-C 988:- 760:- 02AZD790F U-WAVE datakabel med dataknapp För ID-S, ID-SS och ID-C 827:- 570:-* Digimatic kabel (1 m) För ID-F och ID-H 437: Digimatic kabel (2 m) För ID-F och ID-H 570:- 06AFM380D USB Input Tool Direct kabel (2 m) För ID-F och ID-H 988:- 760:- 02AZD790D U-WAVE datakabel med dataknapp För ID-F och ID-H 827:- 570:-* 21EZA198 Spindellyftspak För ID-S, ID-SS och ID-C 76: Spindellyftkabel (500 mm) 266:- 21EZA099 Fjärrkontroll (max. 6 m avstånd) För ID-H 751:- * Mängdrabatt 6 st. eller fler Sats nr inkl: ø 5 mm flat ø 10 mm flat Nålradie 0,4 mm Sfärisk radie 7 mm Radie 2,5 mm L = 5 mm Radie 2,5 mm L = 10 mm 9

10 ANALOGA MÄTUR/VIPPINDIKATORER Nr. 2046SB Listpris: 323:- 255:- 2310SB SB E E Nr. Område Gradering Utförande Skala Mätspetslängd Anmärkningar Listpris Kampanjpris 2046S 10 0,01 Analogt mätur (100 0) 323:- 255:- 2046SB 10 0,01 Analogt mätur (100 0) 323:- 255:- 2310S ,01 Analogt mätur (100 0) Varvräknare i mitten 608:- 465:- 2310SB ,01 Analogt mätur (100 0) Varvräknare i mitten 608:- 465:- 2110S ,001 Analogt mätur (100 0) Stöttåligt 1 083:- 780:- 2110SB ,001 Analogt mätur (100 0) Stöttåligt 1 083:- 780: E 0,8 0,01 Vippindikator ,9 Inkl. skaft ø 8 mm, hårdmetallbelagd 798:- 620:- mätspets ø 2 mm E 0,14 0,001 Vippindikator ,7 Inkl. skaft ø 8 mm, hårdmetallbelagd mätspets ø 2 mm 1 416: :- FUNKTIONER FÖR ANALOGA MÄTUR Ytterringsspännen och gränsmarkörer som standardtillbehör Glaset sitter i nivå med ytterringen för skydd mot slag 4-skruvsmontering för ökad stöttålighet Verktygslös anslutning av lyftspaken tack vare laxspår Slitstark ytterring tillverkad av styv plast Spännområde Hårdbelagt glas för reptålighet Skaftbussningsdesign för problemfri skaftfastspänning (längre spännområde) Spelrum för att undvika direkt påverkan av spännkraft Spindel 10

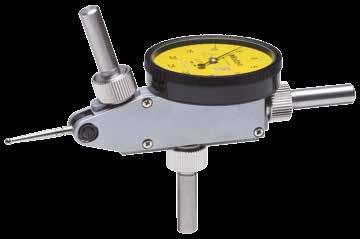

11 FUNKTIONER FÖR VIPPINDIKATORER Mätspetsens längd på urtavlan Den använda mätspetsens längd påverkar vippindikatorns skalfaktor. Lämplig längd visas på urtavlan för att hjälpa användaren att beställa rätt ersättningsspets. Monterbara gränsmarkörer Gränsmarkörer (tillval) kan fästas på vippindikatorns ytterring, vilket möjliggör enkel identifiering av de övre och undre toleransgränserna. Skaft med ø 8 mm för laxspår är ett standardtillbehör Ett skaft med ø 8 mm (21CAB104) som passar på alla laxspår på ramen är standardtillbehör. NOGGRANNHETSSPECIFIKATION Noggrannhetsspecifikationen är kompatibel med den nya EN ISO 9493 för vippindikator och EN ISO 463 för analogt mätur EN ISO 9493/EN ISO 463 Nr. Indikeringsfel över ett område av Godtyckligt 1/10 varv [μm] Godtyckligt 1/2 varv [µm] Godtyckligt 1 varv [μm] Mätområde [μm] Hysteres (vändsprångsfel) [μm] E T SB SB SB-10 2,5 4 4, Repeterbarhet [μm] Extra tillbehör Nr. Beteckning Anmärkningar Listpris Kampanjpris 7822 Sats med utbytbara kontaktytor För analoga mätur 437:- 335:- 21AZB149 Spindellyftspak För analoga mätur 48:- Sats nr inkl: ø 5 mm flat ø 10 mm flat Nålradie 0,4 mm Sfärisk radie 7 mm Radie 2,5 mm L = 5 mm Radie 2,5 mm L = 10 mm 11

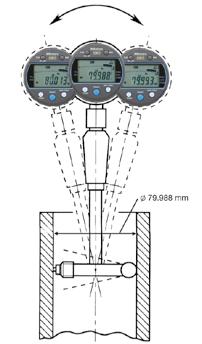

12 INVÄNDIGA MÄTDON Nr Listpris: : : Nr. Område Utformning Noggrannhet [µm] Gradering Anmärkningar Med fabrikscertifikat Listpris Kampanjpris punkts invändig mikrometer ± 2 0, : : punkts invändig mikrometer ± 2 0, : : punkts invändig mikrometer ± 2 0, : : punkts invändig mikrometer ± 2 0, : : punkts invändig mikrometer ± 3 0, : : punkts invändig mikrometer ± 3 0, : : punkts invändig mikrometer ± 3 0, : : punkts invändig mikrometer ± 3 0, : : punkts invändig mikrometer ± 3 0, : : punkts invändig mikrometer ± 3 0, : : punkts invändig mikrometer ± 3 0, : : punkts invändig mikrometer ± 3 0, : : Digital 3-punkts Borematic ± 5* (12 20 mm) 0,001 2 inställningsringar ingår : :- ± 6* (20 50 mm) Digital 3-punkts Borematic ± 6 * 0,001 2 inställningsringar ingår : : punkts hålindikator 2 0,01 Analogt mätur 2046S ingår 2 347: : punkts hålindikator 2 0,01 Analogt mätur 2046S ingår 2 394: : punkts hålindikator 2 0,01 Analogt mätur 2046S ingår 2 489: : punkts hålindikator 2 0,01 Analogt mätur 2046S ingår 3 971: : punkts hålindikator 2 0,01 Analogt mätur 2046S ingår 4 883: :- * Exklusive indikeringsfel BOREMATIC ABSOLUTE Borematic är en självcentrerande trepunktsmikrometer för enkla och snabba mätningar. Vridbar display 330. Titanbelagda mätytor för extra hög slitstyrka och slagtålighet. 2-PUNKTS HÅLINDIKATOR Applikation (med tillvalet mätur B för hålindikator) för enkel och noggrann mätning av 2-punkts invändiga diametrar. Kontaktpunkterna är av hårdmetall vilket garanterar hög hållbarhet och slitstyrka. Kontaktpunkt av hårdmetall Titanbelagda mättytor 3-PUNKTS INVÄNDIG MIKROMETER Kontaktpunkt och kona i hårdmetall för hög slitstyrka. 12

13 DJUP / TJOCKLEK / VINKEL Nr Listpris: 1 226:- 920: Nr. Område Gradering Noggrannhet Utförande Anmärkningar Listpris Kampanjpris ,02 ± 0,03 Djupskjutmått Med finjustering 1 226:- 920: ** 0,01 ± 0,020 Djupmått med analogt mätur Basstorlek: 63,5x16 mm 1 891: : ** 0,01 ± 0,020* Djupmått med digitalt mätur Basstorlek: 63,5x16 mm 4 066: : ,001 ± 0,003* Tjockleksmätare med digitalt mätur 7 230: :- * Exklusive indikeringsfel ** Med alla fem förlängarna ANVÄNDNINGSEXEMPEL Nr Listpris: 7 477: :- Extra tillbehör Nr. Beteckning Anmärkningar Listpris Kampanjpris Digimatic kabel (1 m) För Borematic, djupmått, tjockleksmätare Digimatic kabel (2 m) För Borematic, djupmått, tjockleksmätare 06AFM380F USB Input Tool Direct För Borematic, djupmått, kabel (2 m) tjockleksmätare 285:- 342:- 988:- 760: Nr. Känslighet (mm/m per delning) Känslighet " (Bågsekund) Dimensioner Noggrannhet Listpris Kampanjpris , x 44 DIN : : , x 44 DIN : : , x 44 x 200 DIN : :- 13

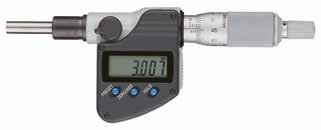

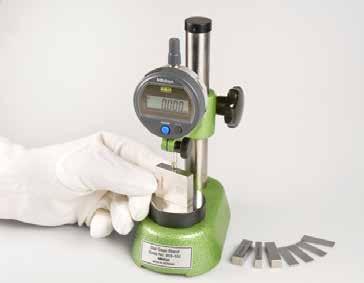

14 PASSBITAR/MIKROMETERHUVUDEN Nr Listpris: : : Nr. Passbitar/sats Material Tol.- klass Noggrannhet Med fabrikscertifikat Listpris Kampanjpris Keramik 0 EN ISO : : Keramik 1 EN ISO : : Stål 0 EN ISO : : Stål 1 EN ISO : : Stål 2 EN ISO : :- Passbitsfördelning Storlek Steg Antal 1, ,01 1,19 0, ,2 1,9 0, EGENSKAPER FÖR MITUTOYOS PASSBITAR I STÅL Enastående dimensionell stabilitet: Mitutoyos passbitar i stål är tillverkade uteslutande av artificiellt åldrat material. Hög mättillförlitlighet: Mitutoyos passbitar kan utgöra en användbar standard under lång tid tack vare deras höga dimensionsstabilitet. Högsta tillåtna längdförändring för passbitar över en ettårsperiod definieras i EN ISO Mitutoyos kvalitetspassbitar möter lätt dessa och alla andra krav. Stålpassbitar är utmärkta för användning som standard tack vare den låga mätosäkerheten. Mitutoyos passbitar i stål har ytor av toppkvalitet som garanterar hög vridkraft. Noggrannhetskontroll för ett skjutmått Inställning av nollpunkt på ett mätur EGENSKAPER FÖR MITUTOYOS KERAMISKA PASSBITAR (CERA-BLOCKS) Slitstarka. Keramikpassbitar har tio gånger högre nötningsbeständighet än passbitar i stål och tre gånger högre än hårdmetallpassbitar. Korrosionsbeständiga. Mer eller mindre fria från dimensionsförändring över tid. Stål och keramik har liknande expansionskoefficienter, vilket minskar mätfel på grund av temperaturförändringar. Vidhäftar även mot stålpassbitar. Fria från grader orsakade av repor. Omagnetiska: Järnfilspån etc vidhäftar inte. Väl synlig märkning: Svarta tecken på kritvit yta. 14

15 Nr. Område Noggrannhet* Avläsning Gradering Kontaktyta Skaft Anmärkningar Listpris Kampanjpris ,5 ± 5 Analog 0,01 Plan 6 mm plant Liten modell 570:- 465: ,5 ± 5 Analog 0,002 Sfärisk 6 mm med låsmutter Spindelmatning 0,1 mm/varv. 941:- 715: ,5 ± 2 Analog 0,002 Sfärisk 9,5 mm plant Spindelmatning 0,1 mm/varv. 884:- 655: ± 2 Analog 0,01 Plan 9,5 mm med låsmutter Standardtyp 637:- 515: ± 2 Analog 0,01 Plan 9,5 mm plant Standardtyp 542:- 435: ± 2 Analog 0,01 Plan 9,5 mm med låsmutter Med spindellås 703:- 540: ± 2 Analog 0,01 Plan 9,5 mm plant Med spindellås 665:- 540: ± 2* Digital 0,001 Plan 12/18 mm (med bussning) IP65, med spindellås 3 971: : ± 3* Digital 0,001 Plan 18 mm Icke-roterande spindel 7 334: :- * Exklusive indikeringsfel TILLÄMPNING AV MIKROMETERHUVUDEN Mikrometerhuvuden används vanligen för mätning, matning och positionering, monterade på mätinstrument och precisionsmaskiner. 15

16 HÖJDMÄTARE D-21 Nr D-21 Listpris: : :- Nr. Område Utförande Upplösning Noggrannhet [µm] Luftkudde Listpris Kampanjpris ABSOLUTE Höjdritsmått 0,01 ± : : ABSOLUTE Höjdritsmått 0,01 ± : : QM-Height 1D Höjdmätare 0,001 ± (2,4+2,1l/600) µm : : QM-Height 1D Höjdmätare 0,001 ± (2,4+2,1l/600) µm : : QM-Height 1D Höjdmätare 0,001 ± (2,4+2,1l/600) µm : : QM-Height 1D Höjdmätare 0,001 ± (2,4+2,1l/600) µm : : D Linjär höjdmätare 2D LH-600 E 0,0001 ± (1,1+0,6l/600) µm : : D-21* Linjär höjdmätare 2D LH-600 EG 0,0001 ± (1,1+0,6l/600) µm : :- *Med handtag för förflyttning Ev. kostnader för installation och utbildning tillkommer QM-HEIGHT: ABSOLUTE 1D HÖJDMÄTARE Lättanvänt 1D höjdmätinstrument med ABSOLUTE-skala. Modeller med och utan pneumatisk förflyttning är tillgängliga. Denna höjdmätare har olika datautgångsfunktioner, såsom Digimatic, USB eller en trådlös (via U-WAVE) anslutning. Du kan enkelt implementera frekventa mätningar, såsom in- och utvändiga diametrar och stegberäkningar, genom ikon-baserade kommandon som även stöder enkelklicksstyrning. ABSOLUTE DIGIMATIC HÖJDRITSMÅTT ABSOLUTE höjdritsmått möjliggör smidiga rörelser via skjutreglaget (ratt). Detta höjdmätinstrument finns med två olika mätområden. 16

17 QM-HEIGHT: ABSOLUTE 1D HÖJDMÄTARE MAX MAX MINI MIN Trådlös datakommunikation med U-WAVE och U-WAVE-T installationssats Max/min/område-mätning 2D LINJÄR HÖJDMÄTARE LH-600 E / EG Denna höjdmätare är ett högpresterande 2D-mätsystem med pneumatisk drivmekanism. LH-600 med en 5,7 tums färg-lcd TFT som förbättrar läsbarheten och driften. Den självförklarande kontrollen med färg-lcd-skärm erbjuder olika funktioner som automatisk körning av inlärda detaljprogram. Två olika modeller med ergonomiskt handgrepp (EG-typ) eller utan (E-typ) finns tillgängliga. Kontrollbox Olika mätscenarier LH-600E Utförande utan handgrepp. LH-600EG Modell med handgrepp. Knappen för att aktivera luftkudden är förinstallerad i handtaget. Extra tillbehör Nr. Beteckning Anmärkningar Listpris Kampanjpris Digimatic kabel (1 m) För ABSOLUTE Höjdritsmått 285: Digimatic kabel (2 m) För ABSOLUTE Höjdritsmått 342:- 06AFM380F USB Input Tool Direct kabel(2 m) För ABSOLUTE Höjdritsmått 988:- 760:- 02AZD790F U-WAVE datakabel med dataknapp För ABSOLUTE Höjdritsmått 827:- 570:-* Digimatic kabel (1 m) För QM-Height 437: Digimatic kabel (2 m) För QM-Height 570:- 06AFM380D USB Input Tool Direct kabel (2 m) För QM-Height 988:- 760:- 02AZD790D U-WAVE datakabel med dataknapp För QM-Height 827:- 570:-* 02AZE990 U-WAVE T monteringssats För QM-Height 323:- 06AEG180D Nätadapter 6V DC, 2A För QM-Height 656:- 63AAA043 DMX-0-1 USB För linjär höjdmätare: HID (Human Interface Device) tangentbordsformat 2 356: :- Gränssnitt för att skicka mätdata direkt till MS Excel 12AAA807D RS232-C kabel För linjär höjdmätare: Anslutningskabel från linjär höjdmätare till HID-gränssnitt 63AAA :- * Mängdrabatt 6 st. eller fler 17

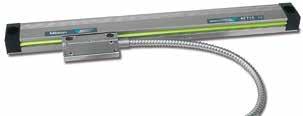

18 LINJÄRA SKALOR/RÄKNARE PAKET FÖR NYA OCH BEGAGNADE MANUELLA BEARBETNINGSMASKINER Linjär skala AT-715 och KA-200 RÄKNARE. Detta erbjudande består av 2 eller 3 linjära skalor med ett effektivt mätområde på max mm per skala. ABSOLUTE-teknik ingen referenspunkt behöver ställas in när strömmen slås på. Kapslingsklass IP67 tack vare principen om elektromagnetiskt induktiv avläsning (hög motståndskraft mot damm, vatten och olja). Hög hållbarhet. Hög noggrannhet (från ± 5 µm upp till 10 µm), beroende på effektiv mätlängd. Lätt att applicera i flera typer av manuella maskinverktyg, särskilt svarvar. 2-axlig KA-200 RÄKNARE + två skalor, max. effektivt mätområde mm X-axel Y-axel Nr XX : axlig KA-200 RÄKNARE plus två skalor med max mm effektivt område Nr XX :- Y-axel X-axel 3-axlig KA-200 RÄKNARE + tre skalor, max. effektivt mätområde mm axlig KA-200 RÄKNARE plus tre skalor med max mm effektivt område Z-axel Satsen (ovan) innehåller linjära skalor med en effektiv mätlängd på upp till mm Ytterligare mätområden finns tillgängliga (som inte ingår i grunduppsättningarna 1 och 2) Nr. Effektivt område mm Nr. Effektivt område mm Nr. Effektivt område mm Listpris : : : : : : :- Max. förflyttningshastighet Effektivt område Noggrannhet 50 m/min mm ± 5 µm mm ± 7 µm mm ± 10 µm Vid beställning vänligen ange de individuella effektiva mätlängderna för vardera axeln från de tillgängliga längderna tillsammans med respektive artikelnummer! 18

19 KA-200 RÄKNARE Lättanvänd och multifunktionell displayenhet för anslutning till linjära skalor. 2/3-axlig räknare med hög prestanda i förhållande till priset. Kan användas som räknare på t.ex. en svarv genom att ange modifierade parametrar. Verktygsspecifikation, addering av två axlar, diameterdisplay, förinställda värden etc. Nr D Listpris: 5 244: :- Nr. Axlar Listpris Kampanjpris D : : D : :- LINJÄR GIVARE MED SMALT HUVUD LGK-SERIEN Nr Listpris: 6 318: :- Differentiell utgång med fyrkantsignal gör det möjligt för dig att använda den till ett brett spektrum av applikationer. Du kan installera den även där utrymmet är begränsat, tack vare sin ringa storlek. Dess fotoelektriska skala ger hög precision längs hela mätområdet. Mycket lång produktlivslängd tack vare linjära kullager i spindelenheten. Nr. Område Mättryck * Upplösning Noggrannhet Signalhöjd [µm] Max. svarshastighet Vikt [g] Listpris Kampanjpris ,8 N/0,75 N/0,7 N 0,001 (1,5 + L/50) μm mm/s : : ,8 N/0,75 N/0,7 N 0,0005 (1,5 + L/50) μm mm/s : :- * Spindel nedåt/horisontell/spindel uppåt LINJÄR GIVARE LGF-SERIEN Den avancerade konstruktionen av spindelstyrningen gör den extremt resistent mot externa stötar och vibrationer. Dess differentiella utgång med fyrkantsignal gör det möjligt för dig att använda den till ett brett spektrum av applikationer. Mycket lång produktlivslängd tack vare linjära kullager i spindelenheten. Nr Listpris: 5 244: :- Nr. Område Mättryck * Upplösning Skaft ø Noggrannhet Signalhöjd [µm] Max. svarshastighet Vikt [g] Listpris Kampanjpris ,2/1,1/1 N 0,001 ø 8 mm (1,5 + L/50) μm mm/s : :- * Spindel nedåt/horisontell/spindel uppåt 19

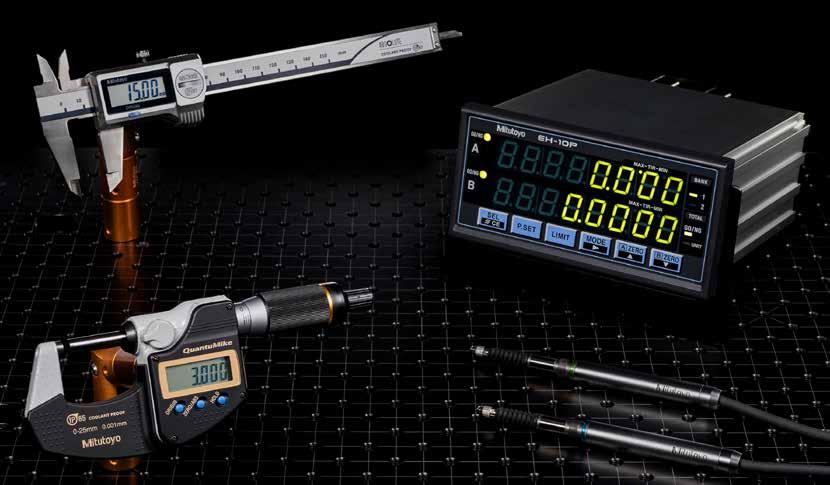

20 LINJÄRA GIVARE/SENSORPAK EH-RÄKNARE FÖR LINJÄRA MÄTARE Multifunktionell räknare Standard RS-232C och USB-gränssnitt möjliggör enkel kommunikation med en extern dator (USB:n kan endast användas med SENSORPAK). Den inbyggda nätverksfunktionen gör att du enkelt kan skapa ett multipunkt-mätsystem (RS-länk, max. 10 punkter). Modellen med ingång för två givare kan beräkna additioner och subtraktioner mellan två givare. Nr D Listpris: 8 123: :- Nr. Upplösning Max. ingångsfrekvens Ingångssignaltyp Applicerbar mätare Antal ingångar Vikt [g] Listpris Kampanjpris D 0,0001/0,001/0,01 2,5 MHz (2-fasig fyrkantsvåg), LGF, LGK, LGB, LG, LGM, LGH (med : :- Differentiell svarshastigheten beror på undantag för LGF-Z med referenspunkt, fyrkantsvåg D 0,0001/0,001/0,01 mätspecifikation LGH med 0,01 μm upplösning) : :- Nr. 02NGB072 Listpris: 7 201: :- SENSORPAK Samtidig visning av mätvärden från upp till 60 mätdon i realtid. Beräknar mätvärden från upp till 30 mätdon i realtid. Möjliggör ett flertal olika grafiska presentationer av mätvärde, t. ex. med siffror, med visare eller som graf. Presentation med styrgränser eller i datatabeller. Fördjupad databearbetning i externa programvaror, såsom Microsoft Excel eller MeasurLink. Modell Nr. Utgångsfunktion Total toleransbedömning Ingångsfunktion Passande räknare Display Sensorpak 02NGB072 Direkt överföring till Microsoft Excel -kalkylblad, CSV-fil (kompatibel med MeasurLink) GO/NG-bedömning (genom att specificera mätinstrument som används för total toleransbedömning) GO/NG-signalutgång med I/O-kabel (tillval) Triggerfunktion: Med timer eller extern TRG (med tillvalet I/O-kabel) Inmatningsfrekvens: Max gånger (med 60 anslutna givare) till gånger (med 6 anslutna givare) Räknare med RS-232C-gränssnitt (EH och EV), med USB-gränssnitt (EH) Visning: Siffror, stapel, mätare, tabell (flera kan visas samtidigt) Toleransbedömningsresultat: Färgdisplay (grön/röd) Anslutna givare: Max. 60 st 20

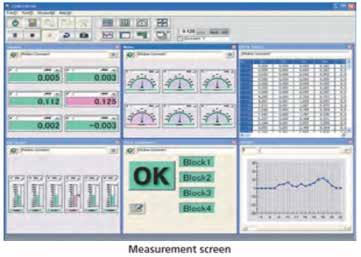

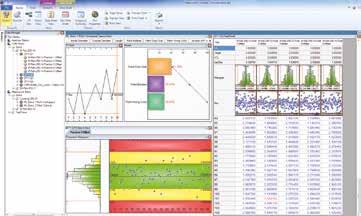

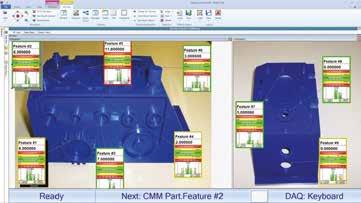

21 MeasurLink8 DATAINSAMLING OCH STATISTISK PROCESSKONTROLL I REALTID MeasurLink är utformat för att samla och förena alla mätdata i en central databas. Mätresultat som erhållits från CMM överförs automatiskt till en SQL-databas och är tillgängliga för övervakning, analys eller rapportering i realtid. MeasurLink Real-Time Professional Edition MeasurLink Real-Time Professional Edition gör det möjligt för kunder att ansluta och förvärva data från Mitutoyo koordinatmätmaskiner, Vision- och formmätningssystem via inbyggd integration (DDE). Även stöd för ASCII och QMD (xml-baserad) filimport. MeasurLink Process Analyzer Processanalysator med dataanalysmodul är ett ovärderligt verktyg för ditt kvalitetsteam. Det ger dig flexibilitet att analysera dina processer, identifiera problemområden och vidta korrigerande åtgärder för att förbättra produktens kvalitet. Inspektionskörningar kan sorteras efter inspektionsstation, -rutin eller -del, och visas i en Windows Explorerliknande miljö. Inspektionsdata kan sammanfogas, filtreras, grupperas, kartläggas och skrivas ut på det sätt du vill ha. Nr. Beteckning Listpris Kampanjpris 64AAB471R MEASURLINK, REAL-TIME PROFESSIONAL V : :- 64AAB472R MEASURLINK, REAL-TIME PROFESSIONAL 3D V : :- 64AAB475R MEASURLINK, PROCESS ANALYZER PROFESSIONAL V : :- 64AAB476R MEASURLINK, PROCESS MANAGER V : :- 64AAB477R MEASURLINK, GAGE R & R V : :- 64AAB478R MEASURLINK, GAGE MANAGEMENT V : :- 64AAB479R MEASURLINK, SITE LICENSE V8, 30 LICENSER : :- 64AAB479FR MEASURLINK, FLOATING LICENSE V8, 30 LICENSER : :- 64AAB480R MEASURLINK, WORKGROUP LICENSE V8, 15 LICENSER : :- 64AAB480FR MEASURLINK, FLOATING LICENSE V8, 15 LICENSER : :- 64AAB482R MEASURLINK, WORKGROUP LICENSE V8, 10 LICENSER : :- 64AAB482FR MEASURLINK, FLOATING LICENSE V8, 10 LICENSER : :- 64AAB483R MEASURLINK, WORKGROUP LICENSE V8, 5 LICENSER : :- 64AAB483FR MEASURLINK, FLOATING LICENSE V8, 5 LICENSER : :- Ev. kostnader för installation och utbildning tillkommer 21

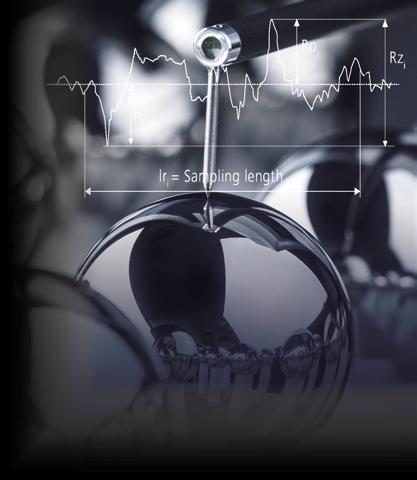

22 FORMMÄTNINGSINSTRUMENT Ytjämnhetsmätare Surftest USB-kommunikationsverktyg via internet Gratis nedladdning! Programvara för serierna SJ-210 / -310 / -410 USB Communication Tool på: (registrering krävs) MOBIL YTJÄMNHETSMÄTNING SURFTEST SJ-210 / SJ-310 De portabla mätinstrumenten möjliggör enkel och noggrann mätning av ytjämnhet. SJ-210 med robust design för industriell miljö - perfekt för användning direkt i produktion! EN ISO-anpassad spetsradie på 2 μm, mättryck 0,75mN! EN ISO-anpassad släpskoradie på 40 mm - därför lämplig för ytjämnhet λc = 0,8 mm! Stöd för VDA-standard och specialparametrar som Rz1 max! Färg-LCD:n ger utmärkt läsbarhet och inkluderar även en bakgrundsbelysning för bättre synlighet i mörka miljöer. Enkel och intuitiv menynavigering. SJ-310-serien erbjuder LCD som pekskärm för enkel och okomplicerad användning. Med den inbyggda skrivaren kan resultat, profiler, villkor m.m. skrivas ut automatiskt eller på begäran. SJ-serien utför ytjämnhetsanalyser enligt olika internationella standarder (EN ISO, VDA, ANSI, JIS) och anpassade inställningar. Båda instrumenten ger användaren en snabb analys genom toleransutvärdering i färg. Den praktiska SJ-210 finns med standarddetektor, med lyft återgång (R-typ) eller tvärgående för mätning på vevaxlar eller i djupa spår (S-typ). Nr. Beteckning Listpris Kampanjpris D SJ-210 Surftest (bl. a. svenska) : : D SJ-210 Surftest (bl. a. finska) : : D SJ-310 Surftest : : Granitstativ 7 011: :- 12AAA221* Adapter för granitstativ 428:- 340: D SJ-210 R Surftest : : D SJ-210 S Surftest : :- * 12AAA221 behövs för SJ-210 / SJ-310 Ev. kostnader för installation och utbildning tillkommer Skanna QR-koden med din mobila enhet och titta på våra produktfilmer på YouTube Nr D Nr D Listpris: : :- Den bakgrundsbelysta färg-lcd:n navigerar dig enkelt genom menyn på Surftest. Nr D Listpris: : :- Pekskärm SJ-310-serien 22

23 Gratis Webbinar! Ytjämnhetsmätning Gratis Webbseminarium! Det här tar vi upp på webbseminariet: Vad är ytjämnhet? Ytprofiler Fribärande system eller med släpsko Val av mätspets Mätförhållanden Ytjämnhetsparametrar ISO-regler Tekniska ritningar Genomgång av standarder ANMÄL DIG TILL VÅRT KOSTNADSFRIA WEBBSEMINARIUM! Delta i vårt kostnadsfria Webbseminarium! Grundprinciperna för mätning och analys av ytjämnhet och lär dig om betydelsen av ytprofiler, fördelarna och applikationmöjligheterna med fribärande system och system med släpsko, mätspetskonfiguration och mätförhållanden. Låt dig informeras om fördelarna med ytjämnhetsparametrar, ISO-regler, hur man använder tekniska ritningar och få en informativ genomgång av relevanta standarder. Datum/tid: 6 februari 2018 från till CET Språk: Engelska Registrering: Scanna QR-koden eller: Detektortyp SJ-210 och SJ-310 Standard Detektortyp R-typ Lyft återgång Detektortyp S-typ Tvärgående Granitstativ och adapter 12AAA221 USB COMMUNICATION TOOL För styrning och skapa egna mätprotokoll. 23

24 MÄTMIKROSKOP MÄTMIKROSKOP TM GENERATION B-SERIEN TM-505B SATSPRIS Listpris: : :- Robust och kompakt mätmikroskop lämpligt för användning i verkstaden. XY-bord med digitala mikrometerhuvuden och okularskala möjliggör enkel mätning av dimensioner och vinklar. LED påfallande och profilbelysning samt ringbelysning (tillval) med justerbar ljusintensitet. Användbar 30X-förstoring med 2X-objektiv och 15X-okular Finns i 2 bordsstorlekar. Beställ alla kodnummer separat. TM-505B sats Nr. Beteckning Listpris Kampanjpris D TM-505B mikroskop XY-bord 50 x 50 mm : : x digitalt mikrometerhuvud 0-50 mm, per styck 7 334: :- 63AAA001 LED-ringbelysning med justerbar ljusintensitet 3 800:- Paketpris : :- Ev. kostnader för installation och utbildning tillkommer TM-1005B sats Nr. Beteckning Listpris Kampanjpris LED-ringbelysning D TM-1005B mikroskop XY-bord 100 x 50 mm : : x digitalt mikrometerhuvud 0-50 mm, per styck 7 334: : Passbit 50 mm klass 1 589:- 400:- 63AAA001 LED-ringbelysning med justerbar ljusintensitet 3 800:- Paketpris : :- Ev. kostnader för installation och utbildning tillkommer DIGITALKAMERAKAMPANJ FÖR TM-MIKROSKOP Montering av HDMI6MDPX digitalkamera i okularröret omvandlar TM-mikroskop till ett digitalt mikroskop. HDMI6MDPX, 6 megapixels färgkamera med direkt HDMI-utgång till en skärm Integrerat SD-kort för att spara bilder och förinstallerad programvara för att utföra grundläggande på-skärmen-mätningar Intuitiv användning av programvaran med USB-mus som standard Ingen PC krävs D-SATS Listpris: : :- HDMI-kamera monterad i okularröret på TM-mikroskop TM-505B sats med HDMI6MDPX kamera Nr. Leveransomfattning Listpris Kampanjpris D-SATS TM-505B mikroskop XY-bord 50 x 50 mm; 2x digitala mikrometerhuvuden 0-50 mm; LED-ringbelysning med justerbar ljusintensitet; HDMI6MDPX färgkamera; Adapter för montering av HDMI-kamera : :- TM-1005B sats med HDMI6MDPX kamera Nr. Leveransomfattning Listpris Kampanjpris D-SATS TM-1005B mikroskop XY-bord 100 x 50 mm; 2x digitala mikrometer huvuden 0-50 mm; passbit 50 mm klass 1 LED-ringbelysning med justerbar ljusintensitet; HDMI6MDPX färgkamera; Adapter för montering av HDMI-kamera : :- Kamera HDMI6MDPX Ev. kostnader för installation och utbildning tillkommer 24

25 MF-B2010D SATSPRIS Listpris: : :- MÄTMIKROSKOP MF GENERATION D MF-seriens mätmikroskop erbjuder enastående optisk kvalitet med sina objektiv med långa arbetsavstånd från ML-serien. Mätnoggrannheten är en av de högsta i sin klass. Kontinuerligt justerbar LED påfallande och profilbelysning säkerställer optimala ljusförhållanden. En bekväm 30X-förstorad upprättstående bild är standard med 10X-binokular och 3X ML-linsen. Beställ alla kodnummer separat. MF-B2010D sats Nr. Beteckning Listpris Kampanjpris Mikroskop MF-B2010D, XY-bord 200 x 100 mm. 3X ML-lins ingår : : * Binokular 10X förstoring : : D* LED profil- och konturbelysning : :- Paketpris : :- DIGITALKAMERAKAMPANJ FÖR MF-MIKROSKOP MF-B2017D sats Nr. Beteckning Listpris Kampanjpris MF-B2017D mikroskop XY-bord 200 x 170 mm. 3X ML-lins ingår : : * Binokular 10X förstoring : : D* LED profil- och konturbelysning : :- Paketpris : :- * Priset gäller endast vid köp i kombination med MF-B2010D eller MF-B2017D Ev. kostnader för installation och utbildning tillkommer Montering av kameran Invenio 5SCIII på kameraadaptern omvandlar MF-mikroskopet till ett kraftfullt digitalt mikroskop. Invenio 5SCIII, 5 megapixels färgkamera med snabb USB3-kommunikation Perfekt för dokumentation och analys inom ett brett utbud av applikationer Mitutoyo MF programpaket förbättrar funktionaliteten för mikroskop med: Rapporteringsfunktionalitet för bilder och mätresultat SATS Bilder med förlängt fokusdjup 3D-topografiobservation genom att stapla bilder i Z-riktning Räkning av partiklar Mätvärdena kan fås direkt i bilden Listpris: : :- Invenio-kamera med C-monteringsadapter monterad på MF-mikroskop MF-B2010D sats med Invenio 5SCIII-kamera Nr. Leveransomfattning Listpris Kampanjpris SATS MF-B20107 mikroskop XY-bord 200 x 170 mm; Binokular 10X förstoring; LED-yta och konturbelysning; Invenio5SCIII digital USB3-färgkamera; Mitutoyo MF mjukvarupaket*; C-monteringsadapter för digitalkamera 0,5 X förstoring : :- MF-B2017D sats med Invenio 5SCIII-kamera Nr. Leveransomfattning Listpris Kampanjpris SATS MF-B2017D mikroskop XY-bord 200 x 170 mm; Binokular 10X förstoring; LED-yta och konturbelysning; Invenio5SCIII digital USB3-färgkamera; Mitutoyo MF mjukvarupaket*; C-monteringsadapter för digitalkamera 0,5 X förstoring : :- Ev. kostnader för installation och utbildning tillkommer 3D-topografi Partikelräkning 25

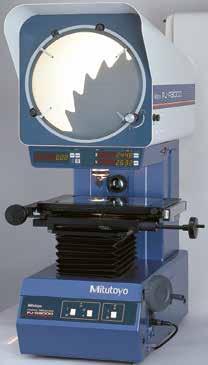

26 OPTISK MÄTNING PROFILPROJEKTOR PJ-A3000-SERIEN PJ-A3000-seriens profilprojektorer med vertikalt optiskt system ger utmärkt mångsidighet och användarvänlighet för mätning av mellanstora arbetsstycken. Linjära skalor integrerade i XY-bordet Inbyggd roterande avkodare i skärmen med ø 315 mm. XY-bordet är utrustat med en snabbkopplingsmekanism för snabba bordsrörelser Objektivlins med 10X förstoring ingår Nr D Listpris: : :- Nr. Beteckning Listpris Kampanjpris D PJ-A3005F : :- XY-bord: 150 x 50 mm D PJ-A3010F : :- XY-bord: 100 x 100 mm Ev. kostnader för installation och utbildning tillkommer Nr D Listpris: : :- KA-räknare erbjuds som tillval PROFILPROJEKTOR PV-5110 Den robusta fristående profilprojektorn PV-5110 med vertikalt optiskt system ger utmärkta observationer med sin stora projektorskärm (ø 508 mm). Linjära skalor är integrerade i XY-bordet. Inbyggd roterande avkodare i skärmen med ø 508 mm. Objektivlins med 10X förstoring ingår. För bästa anpassning kan rörelsen på XY-bordet antingen visas med något av tillvalen 2-axlig KA-räknare eller den avancerade dataprocessorn QM-Data 200. Nr. Beteckning Listpris Kampanjpris D PV-5110 XY-bord: 200 x 100 mm : :- Ev. kostnader för installation och utbildning tillkommer 26

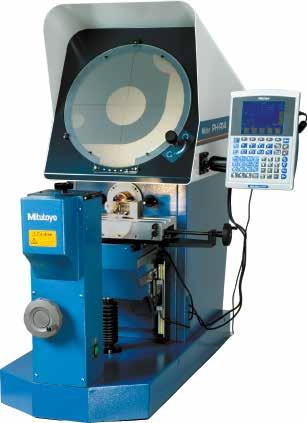

27 PROFILPROJEKTOR PH-A14 Den robusta profilprojektorn PH-A14 med horisontellt optiskt system och projektorskärm med ø 356 mm kan mäta tunga arbetsstycken upp till 45 kg. QM-Data erbjuds som tillval Linjära skalor är integrerade i XY-bordet. Objektiv med 10X förstoring ingår. För bästa anpassning kan rörelsen på XY-bordet antingen visas med något av tillvalen 2-axlig KA-räknare eller den avancerade dataprocessorn QM-Data 200. Nr. Beteckning Listpris Kampanjpris D PH-A14 XY-bord: 203 x 102 mm : :- Ev. kostnader för installation och utbildning tillkommer Nr D Listpris: : :- OPTOEYE 200 QM-Data 200 KA-räknare Opti-fix sats: 12 delar Extra tillbehör Nr. Beteckning Listpris Kampanjpris D Databehandlingsenhet QM-Data 200 med fäste. Kan användas på alla projektormodeller i den här kampanjen : :- 12AAA807D ** Anslutningskabel PJ-A3000 till QM-Data : * OPTOEYE 200 kantdetektor : :- 12AAE672 Monteringsplatta för OPTOEYE 200 för PV :- 430:- 12AAE671 Monteringsplatta för OPTOEYE 200 för PJ-A3000-serien och projektor PH-A14 380:- 305: T Fotomkopplare 418: D KA-räknare för PV-5110 och PH-A : :- 12AAF182 Stativ till KA-räknare 865:- 695:- K Opti-fix spännsystem 4 731: :- * Endast i kombination med QM-Data 200 ** Ej i kombination med OPTOEYE

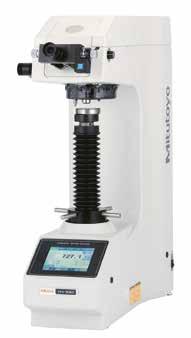

28 HÅRDHETSPROVARE VICKERS HÅRDHETSPROVARE HV-110/ mm (5,7 tum) färgskärm (typ A) med förbättrad avläsning och lättanvänt användargränssnitt. Högkvalitativa objektivlinser för bästa möjliga observationsbild. Elektromagnetisk provlastskontroll för alla modeller. LED-belysning förlänger livslängden och ger en naturlig observationsbild i färg. Stöder Micro Brinell upp till 62,5 kgf med en extra provkraftsvikt. Objektiv med 10x förstoring ingår. Vickers intryck Nr. Beteckning Provlaster kgf Listpris Kampanjpris D HV-110 typ A : : D HV-120 typ A 0, : :- 11AAC714 Objektiv med 20 x förstoring 7885:- Ev. kostnader för installation och utbildning tillkommer Nr D Listpris: : :- ROCKWELL HR-522 Ett stort antal provlaster för Rockwell, Rockwell Superficial och Brinell hårdhet upp till 187,5 kgf. HR-522 kan utföra 11 olika Brinell-indenteringar. Specialdesignad indenterarm för bättre åtkomst till invändiga ytor (min. ø 40 mm / ø 22 mm, vid användning av en valfri diamantindenter) och utvändiga ytor. Elektronisk belastningskontroll i realtid för exakt inställning vilket förhindrar för hög provlast. Tidsbesparande kontinuerligt testläge, vilket möjliggör serietester utan att ändra spindelpositionen. Tidscykel kan ändras till snabbt Rockwell-test. Höjbart bord med automatisk stoppfunktion och automatisk förinstallering ger stabil generering av provlast. Hårdhetstest på invändiga ytor Rockwell-skalor Rockwell Superficial-skalor Indenter HRA, HRC, HRD HR15N, HR30N, HR45N Diamant HRB, HRF, HRG HR15T, HR30T, HR45T Kula 1,5875 mm HRE, HRH, HRK HR15W, HR30W, HR45W Kula 3,175 mm HRL, HRM, HRP HR15X, HR30X, HR45X Kula 6,35 mm HRR, HRS, HRV HR15Y, HR30Y, HR45Y Kula 12,7 mm Nr. Beteckning Provlaster kgf Rockwell-skalor Brinell-skalor Listpris Kampanjpris D HR , : :- Ev. kostnader för installation och utbildning tillkommer Nr D Listpris: : :- 28

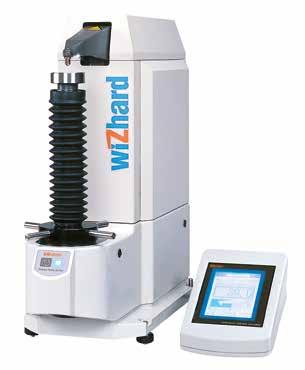

29 PRISVÄRDA ROCKWELL HÅRDHETSPROVARE FRÅN SERIERNA ROCKWELL HR-110MR / -210MR / -320MS / -430MR Ramens utformning ger maximalt spelrum för positionering av arbetsstycket, det enda som behövs är ett plant bord för uppställning av provaren. Stöder Brinell upp till 187,5 kgf med en extra provlastvikt. 5 olika modeller från manuell analog till halvautomatisk digital typ: Manuell viktändring för HR Viktändring med vred för HR-400 Manuell provbelastning för HR-100 Motoriserad provbelastning för HR-200 Halvautomatisk drift för HR-400 Nr. Beteckning Provlaster kgf Listpris Kampanjpris HR-110MR 60/100/ : : D HR-210MR 60/100/ : : D HR-320MS 15/30/45/60/100/ : : D HR-430MR 60/100/ : : D HR-430MS 15/30/45/60/100/ : :- Ev. kostnader för installation och utbildning tillkommer FASTSPÄNNINGSANORDNING FÖR ARBETSSTYCKE Förhindrar att provet rör sig under hårdhetsprovet Perfekt för axelprov och utskurna plåtdetaljer Invändig ø klämma 18 mm Använd Mitutoyos indenter för bästa resultat Passar endast till HR- och MR-modeller Nr Listpris: : :- Nr D Listpris: : :- Nr. Beteckning Passar till Listpris Kampanjpris Fastspänningsanordning K Fastspänningsanordning HR-110MR, HR-210MR, HR-430MR 4 050: :- MICRO-VICKERS HÅRDHETSPROVARE HM-210A Högpresterande hårdhetsprovare som använder avancerad teknik och är idealisk för kvalitetskontroll Pekskärmsmanövrerad Elektromagnetiskt kraftgenereringssystem Ett optiskt system med hög prestanda som ger en tydlig bild av intrycket. Objektiv med 10x och 50x förstoring ingår manuellt XY-bord 25x25 mm ingår Skruvstycke är tillval. Nr D-A SATS Listpris: : :- Nr. Beteckning Provlaster kgf Listpris Kampanjpris D-ASET HM-210A 0, : : Skruvstycke 51 mm greppvidd 7 505:- Ev. kostnader för installation och utbildning tillkommer 29

30 HÅRDHETSPROVARE DIGITALA OCH ANALOGA HÅRDHETSPROVARE HARDMATIC HH-300 SERIE Dessa kompakta digitala/analoga hårdhetsmätare kan testa en rad olika material: Naturgummi, neopren, polyestrar, PVC, läder, thiokol, nitritgummi, vax, vinyl, cellulosaacetater, glaspolystyren etc. Skalor: Shore hårdhet A och D Nr Listpris: 4 465: : Nr Listpris: 7 790: :- Nr. Modell Skala Mått (BxDxH) mm Kompakt modell Lång modell Digital Analog Listpris Kampanjpris HH-331 Shore A 68 x 35 x : : HH Shore A 68 x 34 x : : HH-332 Shore A 59 x 41 x : : HH Shore A 59 x 40 x : : HH-333 Shore D 68 x 35 x : : HH Shore D 68 x 34 x : : HH-334 Shore D 59 x 41 x : : HH Shore D 59 x 40 x : :- ANVÄNDNING MED MÄTSTATIV HH-300 ingår ej. Nr Listpris: : :- Dessa stativ används för montering av hårdhetsmätare för att tillåta konstant tryck vid hårdhetsmätning genom att säkerställa att hårdhetsmätaren hela tiden pressas vertikalt mot arbetsstyckets yta. Vem som helst kan utföra repeterbar hårdhetsprovning tack vare minskad risk för handhavandefel och variationer i mätningarna. Extra tillbehör (rekommenderas) Nr. Beteckning Listpris Kampanjpris Mätstativ för HH-333 / 334 / / : : Mätstativ för HH / : : Mätstativ för HH-331 / : :- LEEB PORTABEL HÅRDHETSPROVNINGSENHET HH-411 Speciellt lämpad för hårdhetsprovning av stora arbetsstycken Enkelt utförande av testförfarandet Automatisk igenkänning av slagriktningen Inklusive slagkropp med HLD-skala Testblock ingår Standardmodell med HLD slagkropp Nr. Beteckning Slagkropp Listpris Kampanjpris HH-411 HLD : :- Nr Listpris: : :- 30

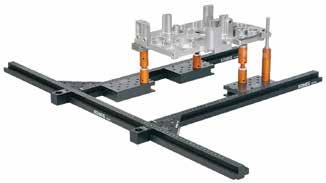

31 FIXTURER OCH MÄTSPETSAR CMM FIXTURSATS ECO-FIX Mitutoyos fixtursatsserie eco-fix är en mycket snabb och prisvärd lösning för att få arbetsstycken fastspända på CMM. På bara några minuter är din fixtur klar för mätning. Därför är eco-fix ett mycket attraktivt alternativ till kundanpassade jiggar. Passar alla CMM-märken Bygg din egen fixtur på bara 20 minuter! Flexibla modulsystem Snabb och prisvärd Lämplig för olika arbetsstycken eller annan mätutrustning Enkel anpassning till produktändringar M6 gängmönster Köp en sats för varje arbetsstycke Fråga även efter eco-fix utbyggnadssatser! Nr. K Listpris: 8 780: :- Nr. Beteckning Listpris Kampanjpris K eco-fix S Fixtursats för små och medelstora arbetsstycken. Inklusive: Bottenplatta 250 mm x 250 mm 58 eco-fix spännelement, t.ex konsoler, orienteringspinnar, fjäderklämmor 8 780: :- K eco-fix L Fixtursats för medelstora och stora arbetsstycken. Inklusive: Bottenplatta 500 mm x 400 mm 97 eco-fix spännelement, t.ex konsoler, orienteringspinnar, fjäderklämmor : :- CMM FIXTURSATS QUICK-RAIL Quick rail är det perfekta valet för att på ett snabbt sätt spänna fast ett brett utbud av arbetsstycken, stora som små. Den består av 3 skenor som kan vara individuellt positionerade för att bära arbetsstycket. Konsoler och stift från eco-fix-serien används för att åstadkomma ett trepunktsstöd för arbetsstycket. Dessutom kan quick-rail enkelt kombineras med eco-fix-serien för att skapa en reproducerbar fixturposition. Nr. Beteckning Listpris Kampanjpris K550914S quick-rail Mycket flexibel fixtursats som innehåller: 1 skena 800 mm 2 skenor 500 mm 5 plattor 21 eco-fix spännelement, t.ex konsoler, orienteringspinnar, fjäderklämmor : :- Nr. K550914S Listpris: : :- CMM MÄTSPETSSATSER Mitutoyos mätspetsar är det perfekta valet för taktila mätningar. De garanterar pålitliga och mycket reproducerbara resultat och kan användas på koordinatmätmaskiner av alla märken. Mitutoyo erbjuder startpaket som innehåller mätspetsar passande för en mängd mätuppgifter. Men naturligtvis erbjuder Mitutoyo ett stort utbud av andra mätspetsar, t.ex. stjärnformade eller tallriksformade, för att uppfylla alla dina mätbehov. Be om en detaljerad broschyr över mätspetsar. Passar alla CMM-märken Högkvalitativa taktila mätningar För nya maskiner och byte av befintliga mätspetsar Mitutoyo erbjuder ett brett utbud av mätspetsar för de flesta tillämpningsområden. Nr. Beteckning Listpris Kampanjpris K Mätspetsar M2 startsats För probsystemen TP20 eller TP200. Inklusive: 4 mätspetsar med spetsdiametrar från ø 1 mm till ø 4 mm 2 förlängningar 10 mm och 20 mm Skapa mätspetslängder upp till 50 mm 1 340: :- K Mätspetsar M3 startsats För probsystem SP25M. Inklusive: 5 mätspetsar med spetsdiametrar från ø 1 mm till ø 5 mm 2 förlängningar 20 mm och 35 mm Skapa mätspetslängder upp till 55 mm 1 930: :- Nr. K Listpris: 1 340: :- 31
