1 Fukttillskott från mark i uteluftsventilerade krypgrunder Moisture supply from ground in outdoor ventilated crawl spaces Författare: Uppdragsgivare: Handledare: Chirin Barikan & Alexander Velu Anders Kumlin AB Anders Kumlin, Anders Kumlin AB Reza Forouzesh-Asl, KTH ABE Examinator: Examensarbete: Per Magnus Roald, KTH ABE 15,0 högskolepoäng inom Byggteknik och Design Godkännandedatum: 28/06/2017 Serienummer: BD2017;09

2

3 Sammanfattning Problematiken med fuktavdunstning från mark i uteluftsventilerade krypgrunder åtgärdas ofta genom att applicera avdunstningsskydd på marken men i många fall kvarstår fuktproblemen. En vanlig uppfattning är att marken konstant avger fukt i uteluftsventilerade krypgrunder, vilket nämns i ett flertal aktuella artiklar och läroböcker som presenteras i rapporten. En studie utförs om uppfattningen av konstant avdunstning från mark är korrekt samt om mögelrisken i olika fall. Det sker genom beräkningsprogrammen CRAWL samt WUFI Bio, för att sedan bearbetas manuellt i Excel. Syftet med studien är att i olika principiella uppbyggnader av uteluftsventilerade krypgrunder undersöka följande: Fukttillskottet från marken Fuktnivåns variation under året Mögelrisken i kryprummet Målet med arbetet är en djupare förståelse för faktorer som påverkar fuktförhållandena i en uteluftsventilerad krypgrund. Resultaten från utförda beräkningar tyder på att den allmänna uppfattningen om fuktavdunstning från mark är inkorrekt. Enligt beräkningarna visar samtliga undersökta fall att mark endast avdunstar fukt under vinterhalvåret medan under sommartid dräneras fukt ner i marken. Nyckelord: Uteluftsventilerade krypgrunder; fuktskador; mögelskador; fukttillskott; avdunstning från mark; relativ fuktighet

4

5 Abstract In outdoor ventilated crawl spaces, moisture supply from the ground is considered highly problematic. A widespread solution is the application of a waterproofing membrane to the soil surface in the crawl space, but even then, the problems remain. A common misconception is that the ground is a constant year-round supply of moisture to the crawl space structure. This study aims to examine the ground moisture supply in three geographic locations by using the simulation software CRAWL. Furthermore, mold risk analysis will be carried out using WUFI Bio. In this study, a variation of crawl space constructions will be examined for: Moisture supply from the ground Variation of relative humidity in the crawl space Risk for mold growth in crawl space The obtained results disprove the general perception of soil moisture supply. In all examined cases, calculations show that moisture evaporates from the ground only during winter months. During summer, however, moisture from the crawl space drains into the soil. This entails that the most widespread solution to moisture supply, prevents excess soil from seeping into the ground, resulting in higher relative humidity in the crawl space. Keywords: outdoor-ventilated crawl spaces, mold damage, moisture damage, soil moisture supply, relative humidity

6

7 Förord Vi vill varmt tacka Anders Kumlin för den expertis och handledning vi fått under detta examensarbete. Stort tack för det stöd du givit oss, och för att du varit mer än bara en lärare - du är en sann inspiration!

8

9 Definitioner Relativ fuktighet (RF): Kvot mellan ånghalt och mättnadsånghalt angiven i procent [%]. Ånghalt: Aktuell mängd vattenånga i luften. angivet i gram per kubikmeter [g/m 3 ] Mättnadsånghalt: Mängd vattenånga luften är kapabel att bära vid viss temperatur angiven i gram per kubikmeter [g/m 3 ] Avdunstningsskydd: Icke fuktpermeabelt skikt som placeras på marken i krypgrunden. Ett avdunstningsskydd har väldigt hög fukttransportmotstånd och hindrar därmed all transport av fukt; både från och till marken. Fukttillskott: Skillnad i ånghalt mellan luft i ett ventilerat utrymme och utomhusluft angivet i gram per kubikmeter [g/m³] Markisolering: Isolering som placeras på marken i krypgrunden.

10

11 Innehållsförteckning 1 Inledning Bakgrund Problembeskrivning och Målformulering Avgränsningar/förutsättningar Lösningsmetodik Nulägesbeskrivning Teoretisk referensram Faktainsamling Genomförande Konstruktionslösningar Krypgrund utan markisolering Krypgrund med markisolering Fuktteori Fukt i luft Fukttillskott Fukttransport Fuktflöde Kritiskt fukttillstånd Mikrobiell tillväxt CRAWL U-värde Luftomsättning Klimat och Geografisk Placering Output data WUFI Bio Tillvägagångssätt Resultat / Analys Konstruktionslösning utan markisolering Fukttillskott från mark utan markisolering Relativ Fuktighet och temperatur förhållanden vid ventilation på 1 oms/h Relativ Fuktighet och temperatur förhållanden vid ventilation på 5 oms/h Mögeltillväxt och mögelanalys för grund utan markisolering...42

12 6.2 Konstruktionslösning med markisolering Fukttillskott från mark med markisolering Relativ Fuktighet och temperatur förhållanden vid ventilation på 1 oms/h Relativ Fuktighet och temperatur förhållanden vid ventilation på 5 oms/h Mögeltillväxt och mögelanalys för markisolerad grund Diskussion Slutsats Förslag till vidare studier Referenser...63 Bilaga 1: Beräkningsmall för krypgrund utan markisolering Bilaga 2: Beräkningsmall för krypgrund med markisolering Bilaga 3: Resultat för mögelriskanalys

13 1 Inledning Uteluftsventilerade krypgrunder är klassade som en riskkonstruktion av bland annat Svenska Forskningsinstitutet. Rapport publicerad av Anticimex år 2008 uppger att över hälften av alla villor med uteluftsventilerade krypgrunder är fukt- eller mögelskadade vilket innebär att runt krypgrunder i landet är drabbade i olika omfattning. Enligt BBR ska byggnader utformas så att fukt inte orsakar skador, lukt eller mikrobiell växt som kan påverka hygien eller hälsa (BFS 2014:3). Det kan diskuteras huruvida detta krav uppfylls i byggnader på uteluftsventilerade krypgrunder då Anticimex rapport visar motsatsen. En vanlig uppfattning är att marken konstant avger fukt i krypgrunder. Ett exempel på detta är följande citat: "Generellt sett ska man alltid räkna med att det är 100 procent relativ fuktighet i marken, vilket innebär att marken är konstant fuktig och avger fukt" (Olsson, L., Mjörnell, K., Samuelson, I., Harderup, L.E., Hagentoft, C.E. (2015) Forskare och docent Kenneth Sandin anger i sin bok Praktisk Byggnadsfysik att fukttillskott från marken resulterar i en relativ fuktighet upp till 100 % i krypgrunden under sommaren. (Sandin, 159) Två vanliga åtgärder mot fuktproblem i krypgrunder är att placera ett avdunstningsskydd och/eller markisolera, trots dessa åtgärder kvarstår problemen. Studien avser undersökning av hur fukttillskottet ser ut i en krypgrundskonstruktion med hänsyn till plastfolie, markisolering och luftomsättning. En uteluftsventilerad krypgrund studeras i tre olika geografiska lägen i Sverige för att undersöka om fukttillskottet alltid är positivt samt hur stor risken för mögeltillväxt är. 1

14 1.1 Bakgrund Krypgrunden är en vidareutveckling av den tidigare gångbara konstruktionslösningen torpargrund vars principlösning orsakade varken fukt- eller mögelproblem. Värmekällan var placerad i grunden, och uppvärmningstekniken bidrog till en ständigt uppvärmd grund vintertid. Figur 1.1 demonstrerar de faktorer som bistod till att torpargrunden var en godtycklig lösning. Figur 1.1 Torpargrund, Källa: Lars-Olof Åkerlind, AK-konsult När uppvärmningsmetoderna förändrades, skulle även värmeförlusterna minskas. Moderna krypgrunder fick nya termiska egenskaper i samband med värmeisolerade bjälklag. Det gav upphov till en ny fuktkälla - uteluften. En uteluftsventilerad krypgrund är en grundkonstruktion med utrymme som i princip är krypbart, ca 600 mm mellan golvbjälklag och mark. Golvbjälklaget är placerat på grundmurar som bär upp konstruktionen och skapar en luftspalt under huset, d.v.s. bjälklaget har inte direktkontakt med marken. Luftspalten ventileras genom ventiler som sitter i grundmursväggen. Trots att krypgrunden är en välkänd riskkonstruktion övervägs fördelarna med denna principlösning. Krypgrunder är lättanpassade efter terräng och relativt billiga samt enkla att uppföra. Kryprummet möjliggör åtkomst till el- TV- och avloppsinstallationer, samt reparation av marksättningar om dessa skulle förekomma. Då huset och marken saknar direktkontakt ventileras radon bort. Figur 1.2 och 1.3 illustrerar principen för en uteluftsventilerad krypgrund. 2

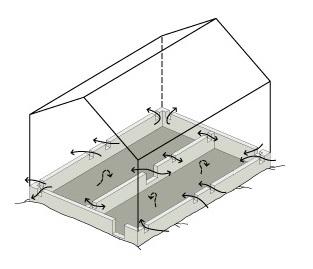

15 Figur 1.2 Princip uteluftsventilerad krypgrund Figur 1.3 Princip uteluftsventilerad krypgrund Under 60- och 70-talet ökade den uteluftsventilerade krypgrundens popularitet. År 2008 publicerades en rapport av Anticimex som framhåller att 30 % av hus byggda mellan grundlades med krypgrund, och idag är ca. hälften av dessa byggnader fuktskadade. Statistiken visar även att störst skadefrekvens finns i södra och västra Sverige med, 69 % respektive 67 %. År 1986 etablerades en statlig myndighet kallad småhusskadenämnden som sorterar under kammarkolleget. Orsaken till att småhusskadenämnden bildades var, som vi tolkar det, att det bland annat var vanligt med fukt- och mögelproblem i byggnader grundlagda med uteluftventilerad krypgrund. Det var möjligt för småhusägare att söka ekonomiskt bidrag för att bekosta reparation av fukt och mögelskador fram till 2008 då myndigheten lades ner. Kostanden för att åtgärda fukt- och mögelproblem i privata villor kan vara mycket hög, storleksordningen hundratusentals kronor. 3

16 1.2 Problembeskrivning och Målformulering I dagens vedertagliga konstruktionslösningar används en plastfilm vars uppgift är att avskilja den fukt som marken avger till krypgrundskonstruktionen. Ett problem med denna lösning är att avdunstningsskyddet hindrar fukt från luften i kryprummet att dräneras ner i marken. En följd av detta är högre fuktnivå i krypgrunden under sommaren vilket ökar risken för röta och mögel. Ett lösningsförslag är att tilläggsisolera marken i krypgrunden med mineralull eller cellplast, vilket minskar temperaturtrögheten i grunden. En lägre marktemperatur innebär lägre ånghalt och därmed mindre fuktavgivning. Syftet med studien är att i olika principiella uppbyggnader av utelutsventilerade krypgrunder undersöka följande: Fukttillskott från mark Fuktnivåns variation under året Mögelrisken i kryprummet Målet med arbetet är en djupare förståelse för faktorer som påverkar fuktförhållandena i en uteluftsventilerad krypgrund. 4

17 1.3 Avgränsningar/förutsättningar Följande förutsättningar gäller vid beräkningarna: Huset är ett typhus från 90-talet och har måtten 12 m i längd och 8 m i bredd. Kryprumshöjden är 60 cm Jordlager djup på utsida grundmur är 50 cm Grundmuren är av betong med 120 mm invändig värmeisolering och ett U-värde på 0,27 W/m 2 C Golvbjälklaget har ett U-värde på 0,126 W/m 2 C. Innetemperaturen hålls konstant till 20 C året runt. Konstruktionen undersöks i tre geografiska lägen; Södra (Malmö), mellersta (Stockholm) samt Norra (Kiruna) Sverige. Hänsyn tas till luft och markfukt. Beräkningar begränsas till en 12 månadsperiod. Undersökt ventilation är 1 oms/h och 5 oms/h. Markisolering som undersöks är 100 mm. Uppvärmningsperioden i Malmö och Stockholm är 6 månader (v v.12). I Kiruna räknar vi med 9 månader (v.35 - v.18) Jordarten som undersöks är sandsten och har ett värmeledningstal på 2,3 W/m C. Fuktförhållanden i den uteluftventilerade krypgrunden har beräknats med dataprogrammet CRAWL utvecklat på CTH. Mögelriskanalyser har beräknats med dataprogrammet WUFI Bio utvecklat av IBP. 1.4 Lösningsmetodik Under detta examensarbete beräknas fuktförhållanden i uteluftsventilerade krypgrunder med hjälp av simuleringsprogrammet CRAWL. Undersökta konstruktioner studeras under en tidsperiod av ett år. Erhållna resultat från CRAWL bearbetas i Microsoft Excel och analyseras i mögelanalysprogrammet WUFI Bio. 5

18 6

19 2 Nulägesbeskrivning Detta examensarbete är utfört på konsultföretaget Anders Kumlin AB, som riktar sin verksamhet mot bland annat fuktskadeutredningar, projektering, besiktningar samt utbildning. 7

20 8

21 3 Teoretisk referensram Teoretiska kunskaperna om fuktmekanik som varit grundläggande för denna studie har erhållits från kurserna Byggteknik 2, byggfysik och materiallära samt Skademekanismer av fukt på Kungliga Tekniska Högskolan. Kursen AF1711 Byggteknik 2, byggfysik och materiallära omfattar bland annat följande: Hur materials byggfysiska egenskaper förändras av yttre påverkan (t.ex. fukt) Beskriva de fysikaliska grunderna för värmetransport (ledning, strålning, konvektion) Beräkna U-värden för sammansatta skikt samt speciella skikt (t.ex. konstruktionsdel mot mark) Beräkna temperaturer och relativ fuktighet på innerytor, ytterytor samt i skiktgränser i byggdelar med flera skikt Redogöra för var det finns risk för kondens i en konstruktion Beräkna fukt i luft och material samt fukttransport Beskriva tryckfördelningen i ett hus och vilka faktorer som påverkar den Genom laboration bestämma ett materials sorptionsisotermer, kapillaritet och fuktrörelser Kursen HS1020 Skademekanismer av fukt omfattar bland annat följande: Föreläsningar om fuktmekanik, fuktberäkningar, fuktskador och riskkonstruktioner med avseende på fukt i huskonstruktioner Fuktpåverkan främst på materialen betong och trä Föreläsningar om fuktens inverkan på inomhusmiljön Beräkningar av uttorkningstid för betong Laborationer med mätning av relativ fuktighet i betong och fuktkvot i trä Föreläsningar och studiebesök om fuktskador i sim- och ishallar Gruppvis skriva samt muntligen redovisa en teknisk rapport inom fuktprojektering Hämtat från kurs- och programkatalogen på kth.se (Kungliga Tekniska Högskolan. (2016)) 9

22 10

23 4 Faktainsamling Data för byggnadens grund-, vägg- och golv konstruktion är framtagna med hjälp av Peter Eklund, lärare på KTH, baserat på typkonstruktioner i Sverige från 90-talet. Inmatningsdata i CRAWL är baserat på angivna byggnadens mått och egenskaper, samt väderförhållanden och medeltemperaturer angivna i Fukthandboken. 11

24 12

25 5 Genomförande 5.1 Konstruktionslösningar Undersökt konstruktion bygger på principlösningar från 90-talet. Hus byggda under denna tid är oftast fukt- och mögelskadade idag. Golvbjälklaget är isolerat med 220 mm mineralull och 45 mm cellplast belägna under 22 mm tjock golvbeläggning. Detaljerad konstruktionslösning finns i figurerna nedan Krypgrund utan markisolering Krypgrund med markisolering Figur 5.1- konstruktionslösning utan markisolering Figur 5.2- konstruktionslösning med markisolering 13

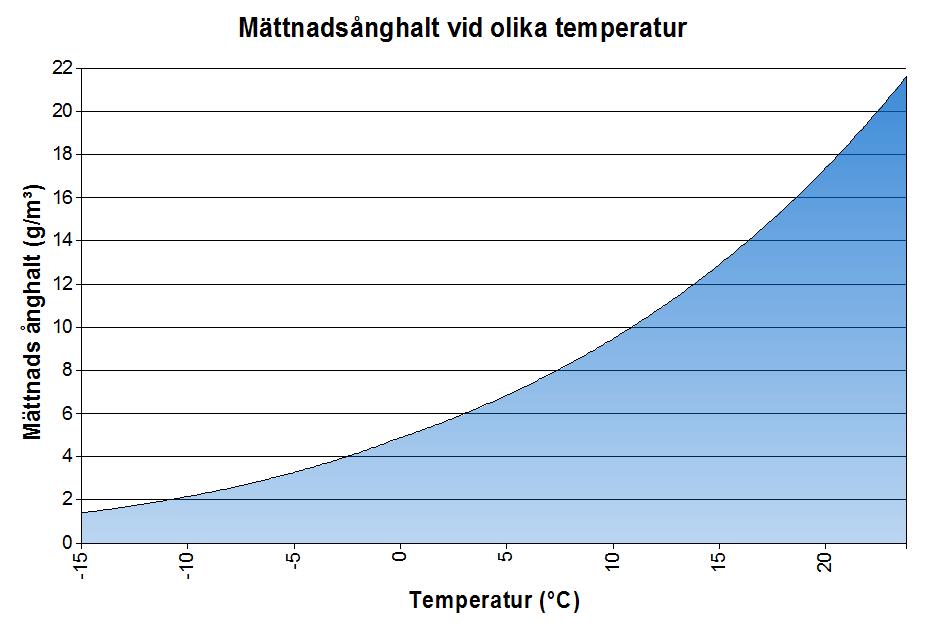

26 5.2 Fuktteori Fukt i luft Vid beräkning av fukttillskott tas hänsyn till flera faktorer såsom relativ fuktighet (RF), temperatur (T), ånghalt (v) och mättnadsånghalt (v s ), varav mättnadsånghalten och relativa fuktigheten är beroende av omgivande temperatur (T). Mättnadsånghalt innebär den mängd vattenånga luften är kapabel att bära vid en viss temperatur, angiven i gram per kubikmeter [g/m 3 ]. Vid förhöjd temperatur ökar luftens kapacitet att bära vattenånga och vid sänkt temperatur sjunker denna kapacitet. Överstiger mängden vattenånga luftens mättnadsånghalt övergår vattnet från ångfas till flytande fas, och bildar kondens. Figur 5.3 Mättnadsånghalt för luft vid olika temperatur. Ånghalt är den aktuella mängden vattenånga i luften och anges i [g/m 3 ]. Ånghalten är inte beroende av temperatur, utan endast ett mätvärde av den befintliga vattenångan i luften. Beräkning sker genom att multiplicera mättnadsånghalten med den relativa fuktigheten. vv = vv ss RRRR gg mm 3 Relativa fuktigheten utgår ifrån den mängd fukt som luften innehåller i förhållande till vad luften är kapabel till att innehålla vid aktuell temperatur. Med andra ord är RF kvoten mellan ånghalt och mättnadsånghalt och anges i [%]. Relativ fuktighet är ett mått på hur fuktig luften är och är beroende av ånghalt och temperatur. (Nevander, ) 14

27 5.2.2 Fukttillskott Fukttillskott avser skillnaden i ånghalt mellan luften i ett ventilerat utrymme och utomhusluften. Det är angivet i gram per kubikmeter. [g/m³] (Nevander, 276) Ekvationen för fukttillskott är vv FFFF = GG nn VV G = fuktproduktion [kg/s] n = luftomsättningar per tidsenhet [h -1 ] V = ventilerad rumsvolym [m 3 ] Med denna information får vi att sambanden mellan ånghalten inne, ute samt fukttillskottet ges från följande ekvation: vv ii = vv ee + vv FFFF gg mm Fukttransport Fukttransport kan ske i ångfas eller vätskefas. I ångfas transporteras fukten i huvudsak genom diffusion eller konvektion, medan i vätskefas transporteras den vanligtvis genom vattenövertryck eller kapillärsugning. I ångfas kan fukten även transporteras genom effusion och termodiffusion men det sker mer sällan och kommer inte att behandlas i denna rapport. I praktiken sker fukttransporten oftast genom samverkan mellan de olika transportsätten. Det kan bero på om det är låga eller höga fukttillstånd. Vid låga fukttillstånd kan exempelvis diffusion råda som primär transportmetod medan vid höga kan det vara kapillärsugning. (Nevander, ) Fuktflöde Fuktflödet anges som produkten mellan en transportkoefficient och en potentialändring per längdenhet i flödesriktningen. Potentialen är beroende av lämplighet för ändamål. Det kan vara exempelvis ångtryck, ånghalt, fukthalt och temperatur. (Nevander, 257) Den allmänna formeln för fuktflöde ges genom (Nevander, 258): ψ = potential k = transportkoefficient x= längdkoordinat gg = kk ddψ dddd 15

28 Fukttransport i vätskefas Fukttransport i vätskefas sker på grund av tyngdkraft, vattenövertryck, vindtryck samt kapillära krafter. (Nevander, 258) Vid vattenövertryck fylls porsystemet med vatten, varav vattnet söker sig fram genom de största porerna. Vid kapillärsugning å andra sidan måste vattnet i porerna/kapillärerna bilda ett sammanhängande system. Det förutsätter att fukthalten i materialet överstiger den kritiska fukthalten. De kapillära sugkrafterna är minst i de största porerna och störst i de minsta, (Nevander, 269). Fukttransport i ångfas I- Diffusion I en gasblandning strävar gasmolekylerna ständigt efter jämn fördelning. Denna strävan hos vattenånga och andra ångor att minska koncentrationsskillnader ger upphov till en transport av ånga från hög koncentration mot lägre koncentration. Exempelvis, om ånghalten är högre inomhus än utomhus sker en fukttransport via diffusion genom klimatskärmen. På samma sätt sker diffusion till stor del från ett materials inre till ytan och därefter endast genom diffusion från ytan till omgivningen, (Nevander, 259). Fuktflöde i ångfas ges via: gg = δ dddd dddd gg mm 2 ss δ = ånggenomsläpplighetskoefficient II- Konvektion Fukttransport genom konvektion innebär att vatten i ångfas transporteras genom luftströmning. Denna typ av fukttransport är med andra ord beroende av ett luftflöde, vilket uppstår genom tryckskillnader i luften, (Nevander, 265). Fuktproblem som förekommer i uteluftsventilerade krypgrunder orsakas till stor del av konvektion. 16

29 5.2.5 Kritiskt fukttillstånd Det aktuella fukttillståndet i ett material mäts vanligen genom den relativa fuktigheten i materialet, men kan även anges som fukthalt/fuktkvot. Kritiskt fukttillstånd avser fukttillståndet för ett material då det är på gränsen att förlora sin normala funktion samt då det finns risk för mikrobiell tillväxt. Det aktuella fukttillståndet måste således hållas under det kritiska fukttillståndet för att bibehålla normal funktion. (Nevander, 290) I vissa sammanhang kan man dock acceptera ett högre fukttillstånd än det kritiska fukttillståndet under en kortare tidsperiod utan olägenheter (Sandin, 121). Figur Kritisk fuktnivå för trä med hänsyn till fuktnivå, temperatur och varaktighet Mikrobiell tillväxt Mikrobiell tillväxt, eller mögelväxt, innebär att någon eller några former av mikroorganismer växer på ett material när det utsätts för fukt. Till gruppen mikroorganismer talas det i sammanhanget främst om bakterier och mögelsvampar. Olika material utsätts i olika omfattning och grad, och är dessutom beroende av ett flertal faktorer såsom relativ fuktighet, svampart, temperatur och materialets egenskaper. Organiska material är i regel känsligare än oorganiska material med hänsyn till mikrobiell tillväxt (Boverket, 2014). Mögelsvampar och rötsvampar påverkar det utsatta materialet på olika sätt. Båda livnär sig på att bryta ner organiskt material. Skillnaden ligger i de skador dem tillför; mögelsvampen uppenbarar sig som missfärgningar och dålig lukt men ingen nedbrytning av vedceller, medan rötsvampen bryter ned vedcellerna och försämrar hållfastheten i materialet, (Nevander, 291). Att exponeras för mögelskadade konstruktioner kan vara skadligt för hälsan. En publikation på Arbetsmiljöverket visar på att det finns ett samband mellan mögel och försämrad hälsa. 17

30 Några vanliga symptom är luftvägsirritation eller akuta lungproblem, hud- eller ögonirritation samt olika typer av överkänslighetsreaktioner. Däremot är det svårt att veta den exakta påverkan av att vistas i en mögelskadad byggnad. Detta kan bland annat bero på att det finns många olika sorters mögel och andra mikroorganismer som producerar olika kemiska ämnen beroende på vilket material de infesterat. Figur Livscykel för mögelsvampar Enligt Nevander är det svårt att ange enkla värden för mögel och rötsvampar. Tabellen nedan visar risk för tillväxt av röta och mögelsvamp vid för tillväxt gynnsam temperatur med hänsyn till fuktkvot och relativ fuktighet. Utöver dessa faktorer påverkar även temperatur, lufthastighet, ljus och varaktighet mögeltillväxten (Nevander, 292). Risk Ingen Liten - måttlig Stor Röta Fk % < >25 RF % < >95 Mögel Fk % < >20 RF % < >85 Tabell Översikt över risk för tillväxt av röta och mögelsvamp 18

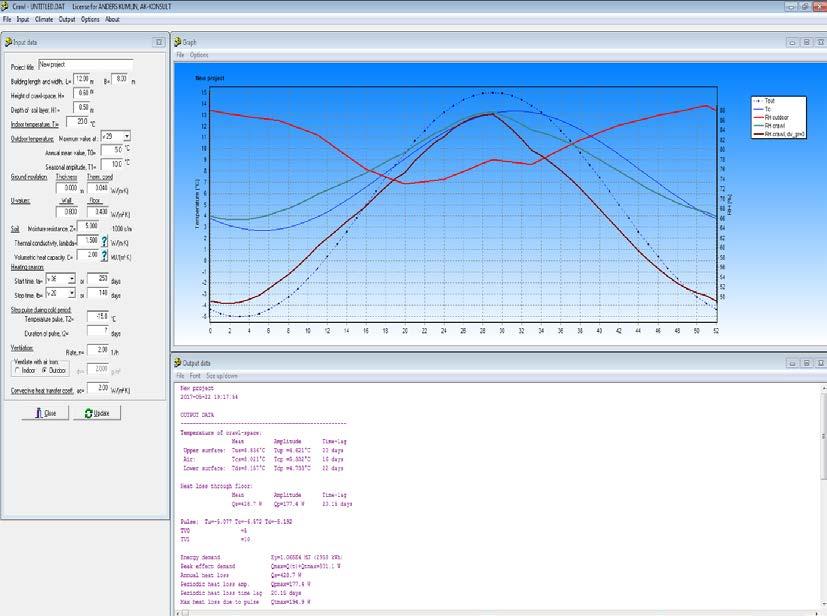

31 5.3 CRAWL CRAWL är ett datorprogram framtaget av Prof. Carl-Eric Hagentoft (Chalmers) och Prof. Thomas Blomberg (MIT) som räknar ut temperatur och relativ fuktighet i inneluft och uteluftsventilerade krypgrunder. Det går även att räkna värmeförluster genom golvbjälklaget under ett års tidsperiod om så önskas. För att utföra beräkningar i CRAWL behövs en klimatdatafil för konstruktionens geografiska placering samt en rad indata som beskriver krypgrunden. Den indata som behövs är: - Husets bredd & längd - Kryprummets höjd - Innetemperatur - Markisolering - Avdunstningsskydd - U-värde för golvbjälklag och grundmurvägg - Jordart i krypgrunden - Husets uppvärmningsperiod - Ventilation i krypgrunden - Årsmedeltemperatur och amplitud Figur 5.6 Översikt för datorprogrammet CRAWL 19

32 5.3.1 U-värde Värmegenomgångskoefficienten, U, anger isoleringsförmågan hos en hel byggnadsdel, exempelvis en hel vägg, golv eller tak. U-värdet anges i W/m² C och är ett värde som används i stor skala i byggfysikaliska beräkningar. Lägre U-värde tyder på högre isoleringsförmåga i undersökt byggnadsdel. U-värde för både grundmursvägg och golvbjälklag är relevanta i denna beräkning då värmeförluster genom golvbjälklaget påverkar värmetransporten och därmed temperaturen i kryprummet. Detta resulterar i ändrade förutsättningar i våra beräkningar. U-värdet för golvbjälklaget och grundmuren är 0,126 W/m² C respektive 0,27 W/m² C enligt nedanstående beräkningar: - Grundmur: Del d, tjocklek (m) λ R= d/ λ (m 2 C/W) R se - - 0,04 Betong 0,2 1,7 0,1176 Isolering 0,12 0,036 3,33 R si - - 0,04 Tabell 5.2 U-värde för Grundmur ΣR 3, Golvbjälklag: U= 1/ ΣR (W/m 2 C) 0,27 Del d, tjocklek (m) λ R= d/ λ (m 2 C/W) R si - - 0,17 Golvbeläggning 0,02 0,14 0,143 Reglar+ Mineralull 0,22 0,036 6,11 Cellplast XPS30 0,045 0,03 1,5 R se - - 0,04 Tabell 5.3 U-värde för golvbjälklag ΣR 7,963 U= 1/ ΣR (W/m 2 C) 0,126 20

33 5.3.2 Luftomsättning Luftomsättning är ett värde på hur mycket av luftvolymen byts ut mot uteluft per tidsenhet. Ventilation beskrivs i antal luftomsättningar per timme (oms/h). Eftersom det är en uteluftsventilerad krypgrund vi undersöker så är luftomsättningen i grunden en resultatpåverkande faktor. Ökning av ventilationen innebär hög omsättning av uteluft i krypgrunden. Beräkningar i CRAWL skall visa hur detta påverkar den relativa fuktigheten i kryprummet Klimat och Geografisk Placering I CRAWL kan den geografiska placeringen av huset varieras genom att ladda in en klimatdatafil för samtliga städer som redovisar veckonummer samt den relativa fuktighetens veckomedelvärde. Temperaturen beaktas som en sinuskurva som genereras i CRAWL genom att ange årsmedelvärde samt årstemperaturens amplitud. I denna studie skall områden i södra, mellersta samt norra Sverige undersökas. Årsvärden som gäller i dessa beräkningar är följande: Stad T årsmedelvärde ( C) Amplitud ( C) RF årsmedelvärde (%) Malmö 8, Stockholm 8,1 11,8 81 Kiruna 0,1 15,2 81 Tabell 5.4 Klimatdata, årsmedelvärden Malmö, Stockholm, och Kiruna Output data Vid genomförda beräkningar i CRAWL så genereras resultat i form av en textfil innehållande: - Temperatur ute - Temperatur i krypgrunden - RF ute - RF i krypgrunden - RF i krypgrunden utan fukttillskott från mark. 21

34 5.4 WUFI Bio För att bedöma risken för mikrobiell tillväxt i en konstruktion används simuleringsprogrammet WUFI Bio, utvecklat av Sedlbauer (Sedlbauer, K. 2003). Programmet skapar en simulation som visar risken för mögeltillväxt och tar hänsyn till klimatdata i form temperatur och relativ fuktighet samt tid. Hänsyn tas även till diverse substratklasser som kategoriserar olika material och anger vid vilket klimat materialen riskerar att drabbas för mikrobiell påväxt. Valbara substratklasser i WUFI Bio är följande: Substratklass 0: Kategorin representerar den maximala möjliga tillväxten för mögel i byggnader. Substratklass 1: Biologiskt nedbrytbara material såsom trä, tapeter, gipsskivor, elastiska fogmaterial och andra lätt nedbrytbara material Substratklass 2: Mindre biologiska material med porös struktur som gips, mineralbaserade material, isoleringsmaterial som ej platsar i klass 1 och även vissa trämaterial. Substratklassen använt i denna rapport är substratklass 1. Figur 5.7 Substratklasser i WufiBIO Programmet är utformat att jämföra de hygrotermiska förhållandena med tillväxtförhållandena vid vilka mögelsporer frodas. Det tittar även på den simulerade mögelsporens fuktnivå och jämför med det kritiska fukttillståndet i krypgrunden. 22

35 I figuren nedan följer ett exempel på hur resultatet presenteras: Figur Tillväxt sker bara när fuktinnehållet i sporen är högre än kritiskt värde WUFI Bio simulerar inte exakta faktiska tillväxtprocesser. Modellen gör vissa konservativa antaganden som resulterar i överförutsägelse av mögeltillväxt. Dessutom är modellen endast lämplig för innerytor. Yttre ytor har ytterligare faktorer som orsakar mögelväxt (t ex stående vatten, förhöjd fuktighet) såväl som faktorer som mildrar mögelväxten (t ex uppvärmning från solljus, spordöd via UV-strålning, sköljning genom regn). Undersökningar på andra områden än invändiga ytor måste behandlas olika från fall till fall. 23

36 5.5 Tillvägagångssätt För ökad förståelse av hur gemonförandet i detta examensarbete har gått till så kommer det redovisas stegvis: 1. För vald typkonstruktion beräknas U-värde och en rad indata bestäms för att skapa indatafiler för de olika fallen. (se kap 5.3 CRAWL) 2. Klimatdata från fukthandboken i månadsvärden (95% sannolikhetsfraktil) omvandlas till veckovärden i ett linjärt förhållande. 3. För att utföra beräkningar i CRAWL laddas klimatdata samt indata-filen in i programmet för respektive fall, och beräkningen utförs automatiskt. 4. Output data från CRAWL bearbetas i nedanstående Excel-mallfil Fukttilskottet V FT beräknas V FT= V i V e 5. För fallet med markisolering har en separat manuell beräkningsgång arbetats fram då programmet inte tar hänsyn till att marktemperaturen sänks i samband med markisolering. Figur 5.5 Förhållandet mellan marktemperatur och medelårstemperatur För att beräkna marktemperaturen under markisoleringen (T mark ) har man antagit att marktemperaturen på tio meters djup är lika med medelårstemperaturen utomhus. 24

37 6. Värmemotståndet i marken och markisoleringen räknas enligt: RR = dd λλ mm2 CC WW RR mmmmmmmm = 10m = 4,35 mm2 CC 2,3 W/m C WW RR iiiiiiiiiiiiiiiiii = 0,1 m 0,04 W/m C = 4,35 mm2 CC WW 7. Temperaturen i marken räknas med hjälp av värmefördelning över skiktgräns: TT mmmmmmmm = TT årrrrrrrrrrrrrr + RR mmmmmmmm RR mmmmmmmm + RR iiiiiiiiiiiiiiiiii TT kkkkkkkkkkkkkkkkkk TT årrrrrrrrrrrrll [ CC] 8. Fuktproduktionen G räknas enligt: GG = VV mmmmmmmm VV kkkkkkkkkkkkkkkkkk AAAAAAAA gg ZZ iiiiiiiiiiiiiiiiii h Ånghalten i marken är lika med mättnadsånghalten för angiven temperatur (v mark = v s ) då den relativa fuktigheten i marken är 100%. Markisoleringens fuktmotstånd Z isolering har ett värde på 5000 [s/m] 9. Fukttillskott från mark v FT beräknas enligt följande formel: vv FFFF = GG nn VV gg mm 3 n= luftomsättning [h -1 ] V = Volym [m 3 ] G = fuktproduktion [kg/s] 25

38 Mögelanalys i WUFI Bio har skett på följande vis: 1. En klimatfil skapas i Excel som består av tre kolumner: tid, temperatur och relativ fuktighet. Tiden anges i timmar. Filen sparas som en textfil (.txt) för att programmet ska kunna läsa informationen. 2. När ett nytt projekt skapas i WUFI Bio ska "input"-data väljas. Här väljs substratklass och typ av undersökning. Denna studie har undersökt "Growth vs Mould Index", det vill säga mögeltillväxt och mögelindex. 3. Därefter laddas klimatfilen upp i programmet och starttid anges för kalkylen. 4. Resultatet presenteras i grafer, och kan exporteras som data till Excel. Datan har använts för att skapa egna grafer i Excel. 26

39 6 Resultat / Analys Följande avsnitt redovisar bearbetade resultat framtagna av CRAWL och WUFI Bio. Resultaten subkategoriseras med avseense till markisolering och luftomsättning, vidare tas hänsyn till om avdunstningsskydd applicerats eller ej. Förenkling av resultatens upplägg enligt nedanstående tabell: Fall I Krypgrundskonstruktion utan markisolering i. Fukttillskott för konstruktioner utan markisolering Fall II Krypgrundskonstruktion med markisolering i. Fukttillskott för konstruktioner med markisolering ii. Variabel: ventilation = 1 oms/h - Malmö - Stockholm - Kiruna ii. Variabel: ventilation = 1 oms/h - Malmö - Stockholm - Kiruna iii. Variabel: ventilation = 5 oms/h - Malmö - Stockholm - Kiruna iii. Variabel: ventilation = 5 oms/h - Malmö - Stockholm - Kiruna iv. Mögelanalys för konstruktioner utan markisolering iv. Mögelanalys för konstruktioner med markisolering Mögelanalysresultat presenteras i form av mögeltillväxt [mm] samt mögelindexvärde, där indexvärdet baseras på följande tabell: Index: Beskrivning: 0 Ingen tillväxt 1 Viss tillväxt synlig under mikroskop 2 Måttlig tillväxt synlig under mikroskop, täcker mer än 10 % 3 Viss tillväxt synlig visuellt, tunna hyfer synliga under mikroskop 4 Visuell täckning mer än 50 % 5 Täckning mer än 50 % 6 Kompakt täckning, 100 % Tabell 6.1 Förklaring av mögelindex 27

40 6.1 Konstruktionslösning utan markisolering Fukttillskott från mark utan markisolering En konstruktionslösning där avdunstningsskydd appliceras på marken ger inget fukttillskott till krypgrunden. Ett avdunstningsskydd har ett väldigt högt fukttransportmotstånd och hindrar därmed all transport av fukt, både till- och från marken, därav redovisas endast resultat från fall utan avdunstningsskydd i avsnitt om fukttillskott. Beräkningsresultaten visar att värdet på fukttillskottet är positivt på vintern och negativt under sommaren. Detta innebär att marken avger fukt på vintern och dränerar fukt från krypgrunden på sommaren. Som tidigare nämnts i kap strävar gasmolekyler efter minskad koncentrationsskillnad. Under sommarhalvåret är ånghaltskoncentrationen högre i krypgrunden än i marken vilket medför att fukt dräneras ner i jorden. Under vinterhalvåret sker fukttransporten från marken till kryprummet. Högre ventilation i kryprummet resulterat i märkbart mindre fukttransport oavsett årstid. En högre luftomsättning leder till jämnare temperaturskillnad mellan uteluft och kryprum. Från fukttillskott formeln i kap är det tydligt att fukttillskottet och luftomsättningen är omvänt proportionella. Det vill säga, ökad ventilation resulterar i lägre fukttillskott. Figur 6.1 redovisar även hur fukttillskottet påverkas av ventilation på 1 oms/h respektive 5 oms/h. I tabell 6.2 redovisas det minimala samt maximala fukttillskottet för de olika geografiska placeringarna. För närmare upplysning, se bilaga 1 Malmö Stockholm Kiruna Utan markisolering Min Max Min Max Min Max 1 oms/h -1,32 1,76-1,21 1,84-1,73 1,5 5 oms/h -0,3 0,53-0,26 0,57 0,39 0,45 Tabell 6.2 Fukttillskott från mark utan markisolering 32

41 Figur 6.1 Fukttillskott i oisolerade krypgunder i Malmö, Stockholm, Kiruna vid vent = 1 oms/h & 5 oms/h 33

42 6.1.2 Relativ Fuktighet och temperatur förhållanden vid ventilation på 1 oms/h Resultaten visar att den relativa fuktigheten i krypgrunden vid 1 oms/h varierar kraftigt under vintertid beroende på om avdunstningsskydd applicerats på marken eller inte. Avdunstningsskyddet sänker den relativa fuktigheten i krypgrunden och hindrar markfukt att transporteras upp ur jorden och in i krypgrundsutrymmet. Under sommartid däremot blir den relativa fuktigheten högre om avdunstningsskydd applicerats jämfört med samma konstruktionslösning utan avdunstningsskydd. En förklaring till detta är att fukttillskottet i grunden är negativt under sommartid, det vill säga fukten vill dräneras ner i marken men förhindras på grund av den icke permeabla plastfilmen. Fukten blir istället kvar i grunden och i flera av de nedanstuderade fallen kondenserar fukten och resulterat i en relativ fuktighet på 100 %. Skillnaden mellan temperaturen ute och krypgrundens temperatur varierar med ca C under sommar och vintertid beroende på geografisk placering. Detta på grund av låg luftomsättning i grunden och välisolerat golvbjälklag i huset. I figurerna presenteras grafer som redovisar förhållanden i grunden mellan den relativa fuktigheten och temperaturen i konstruktioner med/utan avdunstningsskydd för städerna Malmö, Stockholm, samt Kiruna. För närmare upplysning, se bilaga 1. 34

43 Grafen nedan jämför den relativa fuktigheten i krypgrunder med och utan avdunstningsskydd (PE-folie). Förutsättningarna är ej isolerad mark och ventilation på 1oms/h. Huset är placerat i Malmö. Figur 6.2 RF och temperatur i krypgrund utan markisolering i Malmö Ventilation = 1oms/h RF UTE [%] RF krypgrund utan PE-folie [%] RF Krypgrund med PE-folie [%] MAX värde Min Värde Tabell 6.3 Maximal och minimal RF vid ventilation på 1 oms/h 35

44 Grafen nedan jämför den relativa fuktigheten i krypgrunder med och utan avdunstningsskydd (PE-folie). Förutsättningarna är ej isolerad mark och ventilation på 1oms/h. Huset är placerat i Stockholm. Figur 6.3 RF och temperatur i krypgrund utan markisolering i Stockholm Ventilation = 1oms/h RF UTE [%] RF krypgrund utan PE-folie [%] RF Krypgrund med PE-folie [%] MAX värde Min Värde Tabell 6.4 Maximal och minimal RF vid ventilation på 1 oms/h 36

45 Grafen nedan jämför den relativa fuktigheten i krypgrunder med och utan avdunstningsskydd (PE-folie). Förutsättningarna är ej isolerad mark och ventilation på 1oms/h. Huset är placerat i Kiruna. Figur 6.4 RF och temperatur i krypgrund utan markisolering i Kiruna Ventilation = 1oms/h RF UTE [%] RF krypgrund utan PE-folie [%] RF Krypgrund med PE-folie [%] MAX värde Min Värde Tabell 6.5 Maximal och minimal RF vid ventilation på 1 oms/h i Kiruna 37

46 6.1.3 Relativ Fuktighet och temperatur förhållanden vid ventilation på 5 oms/h En krypgrund med ventilationen 5 oms/h får en lägre skillnad i relativ fuktighet under vintertid mellan de två konstruktionslösningarna (med/utan applicerad avdunstningsskydd på mark) jämfört med föregående fall där ventilationen sattes till 1oms/h. En orsak till detta är minskad temperaturskillnad mellan uteluftstemperaturen och temperaturen i kryprummet. En högre luftomsättning innebär att mer uteluft ventileras in i krypgrunden där temperaturen nu går mot uteluftstemperaturen. Följden blir att kryprummet blir kallare på vintern, och varmare på sommaren jämfört med ventilation på 1 oms/h. Mättnadsånghalt och relativ fuktighet har ett omvänt proportionellt förhållande och mättnadsånghalten är kraftigt temperaturberoende. På grund av detta ökar den relativa fuktigheten när temperaturen i grunden sjunker och tvärt om. (se kap ) Detta speglas i framtagna resultat som redovisas i figurerna Under sommartid däremot blir den relativa fuktigheten högre om avdunstningsskydd applicerats jämfört med samma konstruktionslösning utan avdunstningsskydd. Dock är denna skillnad lägre än föregående fall med ventilation på 1 oms/h. Nedan presenteras grafer som redovisar förhållanden i grunden mellan den relativa fuktigheten och temperaturen i konstruktioner med/utan avdunstningsskydd för städerna Malmö, Stockholm, samt Kiruna. För närmare upplysning, se bilaga 1. 38

47 Grafen nedan jämför den relativa fuktigheten i krypgrunder med och utan avdunstningsskydd (PE-folie). Förutsättningarna är oisolerad mark och ventilation på 5 oms/h. Huset är placerat i Malmö. Figur 6.5 RF och temperatur i krypgrund utan markisolering i Malmö Ventilation = 5oms/h RF UTE [%] RF krypgrund utan PE-folie [%] RF Krypgrund med PE-folie [%] MAX värde Min Värde Tabell 6.6 Maximal och minimal RF vid ventilation på 5 oms/h i Malmö 39

48 Grafen nedan jämför den relativa fuktigheten i krypgrunder med och utan avdunstningsskydd (PE-folie). Förutsättningarna är oisolerad mark och ventilation på 5oms/h. Huset är placerat i Stockholm. Figur 6.6 RF och temperatur i krypgrund utan markisolering i Stockholm Ventilation = 5oms/h RF UTE [%] RF krypgrund utan PE-folie [%] RF Krypgrund med PE-folie [%] MAX värde Min Värde Tabell 6.7 Maximal och minimal RF vid ventilation på 5 oms/h i Stockholm 40

49 Grafen nedan jämför den relativa fuktigheten i krypgrunder med och utan avdunstningsskydd (PE-folie). Förutsättningarna är oisolerad mark och ventilation på 5 oms/h. Huset är placerat i Kiruna. Graf 6.7 RF och temperatur i krypgrund utan markisolering i Kiruna Ventilation = 5oms/h RF UTE [%] RF krypgrund utan PE-folie [%] RF Krypgrund med PE-folie [%] MAX värde Min Värde Tabell 6.8 Maximal och minimal RF vid ventilation på 5 oms/h i Kiruna 41

50 6.1.4 Mögeltillväxt och mögelanalys för grund utan markisolering Mögeltillväxten i grunder utan markisolering och ventilation på 1 oms/h tar fart under sommaren och stannar av under vintern oberoende på geografisk placering. Möjlig förklaring till detta finns i kap där det framgår att mögeltillväxten är beroende av temperatur och relativ fuktighet. Samtliga undersökta fall i denna studie visar hög relativ fuktighet och temperatur i krypgrunden under sommaren vilket är optimalt klimat för mikrobiell tillväxt. Mögelindex värdet i de studerade fallen varierar mellan 3-6, vilket tyder på stor risk för mögeltillväxt oavsett geografisk placering. Det löper störst risk i Stockholm, följt av Malmö och slutligen Kiruna. Potentiell förklaring är att Stockholm i detta fall har ett klimat som ökar mögelpåväxt mer än de jämförda städerna. Kirunas låga temperatur under vinterhalvåret kan vara en underliggande orsak till lågt indexvärde. Malmö har generellt sett högst relativ fuktighet över året men relativt jämn temperaturvariation gentemot jämförda städer. Stockholm är geografiskt belägen mellan Malmö och Kiruna vilket medför klimatförhållanden med relativt höga temperaturvariationer och relativ fuktighet över året, (Nevander, ). För närmare upplysning, se bilaga 3. Mögelindex vid ventilation = 1 [oms/h] Utan markisolering Malmö Stockholm Kiruna -Utan PE-folie 4,6 5,3 3,7 -Med PE-folie 4,2 5,6 4 Tabell 6.9 Mögelindex med/utan avdunstningsskydd i oisolerad krypgrund MÖGELTILLVÄXT I GRUNDER UTAN MARKISOLERING VENTILATION = 1 [OMS/H] MILLIMETER Malmö Stockholm Kiruna Utan avdunstningsskydd Med avdunstningsskydd Figur 6.8 mögeltillväxt i grunder utan markisolering 42

51 Av resultaten att döma påverkas den icke-markisolerade grunden av högre luftomsättning på olika sätt beroende på geografisk belägenhet. Malmö missgynnas ordentligt då indexvärdet når maximal nivå och mögeltillväxten når 660 mm oavsett avdunstningsskydd eller ej. Stockholm däremot uppnår något positivare resultat än vid ventilation på 1 oms/h. Kirunas resultat består relativt oförändrad. För närmare upplysning, se bilaga 3. Mögelindex vid ventilation = 5 [oms/h] Utan markisolering Malmö Stockholm Kiruna -Utan PE-folie 6 5 4,1 -Med PE-folie 6 5 4,5 Tabell 6.10 Mögelindex med/utan avdunstningsskydd i oisolerad krypgrund 700 MÖGELTILLVÄXT I GRUNDER UTAN MARKISOLERING VENTILATION = 5 [OMS/H] MILLIMETER Malmö Stockholm Kiruna Utan avdunstningsskydd Med avdunstningsskydd Figur 6.9 Mögeltillväxt i grunder utan markisolering, vent = 5 oms/ h 43

52 6.2 Konstruktionslösning med markisolering Fukttillskott från mark med markisolering Med markisolering visar beräkningsresultaten, som förväntat, positivt fukttillskott på vintern och negativt fukttillskott på sommaren. Däremot absorberar marken mer fukt på sommaren när markisolering applicerats. Ett skäl till detta är att markens temperatur sjunker vilket minskar ånghalten i marken då RF alltid antas vara 100 %, och större fukttransport sker från kryprum till mark. På vintern ligger marktemperaturen och kryprumstemperaturen ungefär på samma nivå. Följden blir att mättnadsånghalterna har liten differensmarginal. Relativa Fuktigheten i kryprummet är dock lägre (ca %) vilket medför fukttransport från mark till kryprum enligt jämvikts principen i kap Högre ventilation i kryprummet resulterat i märkbart mindre fukttransport oavsett årstid. En högre luftomsättning leder till jämnare temperaturskillnad mellan uteluft och kryprum. Från fukttillskottformeln i kap är det tydligt att fukttillskottet och luftomsättningen är omvänt proportionella. Det vill säga, ökad ventilation resulterat i lägre fukttillskott. Figur 6.10 redovisar även hur fukttillskottet påverkas av ventilation på 1 oms/h respektive 5 oms/h. I tabell 6.11 redovisas det minimala samt maximala fukttillskottet för de olika geografiska områdena. För närmare upplysning, se bilaga 2. Malmö Stockholm Kiruna Med markisolering Min Max Min Max Min Max 1 oms/h -2,35 2,14-2,31 2,41-0,51 2,96 5 oms/h -0,39 0,48-0,34 0,52-0,01 0,56 Tabell 6.11 Fukttillskott i krypgrunder med markisolering i Malmö, Stockholm, och Kiruna 44

53 Figur 6.10 Fukttillskott i oisolerade krypgrunder i Malmö, Stockholm, Kiruna vid vent = 1 oms/h & 5 oms/h 45

54 6.2.2 Relativ Fuktighet och temperatur förhållanden vid ventilation på 1 oms/h När markisolering applicerats visar resultaten att den relativa fuktigheten i krypgrunden vid 1 oms/h varierar kraftigt under vintertid om avdunstningsskydd applicerats på marken eller inte. Jämfört med fuktförhållanden i kryprummet utan markisolering är den relativa fuktigheten näst intill oförändrad på vinterhalvåret, under sommaren däremot sjunker den relativa fuktigheten. Det maximala RF-värdet har liten differensmarginal, dock är tidsperioden med kritisk hög relativ fuktighet betydligt mindre än i oisolerade krypgrunder. Ytterligare visar resultatet att temperaturen i krypgrunden blir högre än i ett oisolerat kryprum. En följd av detta är högre mättnadsånghalt som i sin tur leder till lägre relativ fuktighet. Som tidigare nämnt i kap har mättnadsånghalt och relativ fuktighet ett omvänt proportionellt förhållande och mättnadsånghalten är kraftigt temperaturberoende (Nilsson, 2). Det vill säga, vid högre temperatur sjunker den relativa fuktigheten förutsatt att ånghalten i luften förblir densamma. Beräkningar visar att ånghalten i kryprummet är högre med markisolering än utan. Ökningen av mättnadsånghalten är dock procentuellt större än ökningen av ånghalten. Det resulterar i lägre relativ fuktighet i grunden jämfört med samma fall utan markisolering. Förtydligande av föregående påstående presenteras nedan: v s > v i Lägre RF v s < v i Högre RF I figur presenteras grafer som redovisar förhållanden i grunden mellan den relativa fuktigheten och temperaturen i konstruktioner med/utan avdunstningsskydd för städerna Malmö, Stockholm samt Kiruna. För närmare upplysning, se bilaga 2. 46

55 Grafen nedan jämför den relativa fuktigheten i krypgrunder med och utan avdunstningsskydd (PE-folie). Förutsättningarna är isolerad mark och ventilation på 1oms/h. Huset är placerat i Malmö. Figur 6.11 RF och temperatur i krypgrund med markisolering i Malmö Ventilation = 1oms/h RF UTE [%] RF krypgrund utan PE-folie [%] RF Krypgrund med PE-folie [%] MAX värde Min Värde Tabell 6.12 Maximal och minimal RF vid ventilation på 1 oms/h i Malmö 47

56 Grafen nedan jämför den relativa fuktigheten i krypgrunder med och utan avdunstningsskydd (PE-folie). Förutsättningarna är isolerad mark och ventilation på 1oms/h. Huset är placerat i Stockholm. Figur 6.12 RF och temperatur i krypgrund med markisolering i Stockholm Ventilation = 1oms/h RF UTE [%] RF krypgrund utan PE-folie [%] RF Krypgrund med PE-folie [%] MAX värde Min Värde Tabell 6.13 Maximal och minimal RF vid ventilation på 1 oms/h i Stockholm 48

57 Grafen nedan jämför den relativa fuktigheten i krypgrunder med och utan avdunstningsskydd (PE-folie). Förutsättningarna är isolerad mark och ventilation på 1oms/h. Huset är placerat i Kiruna. Figur 6.13 RF och temperatur i krypgrund med markisolering i Kiruna Ventilation = 1oms/h RF UTE [%] RF krypgrund utan PE-folie [%] RF Krypgrund med PE-folie [%] MAX värde Min Värde Tabell 6.14 Maximal och minimal RF vid ventilation på 1 oms/h i Kiruna 49

58 6.2.3 Relativ Fuktighet och temperatur förhållanden vid ventilation på 5 oms/h En markisolerad krypgrund med ventilation på 5 oms/h får betydligt lägre fuktnivå i grunden sommartid jämfört med en oisolerad grundkonstruktion, och i de geografiska lägen som konstruktionen undersökts har ingen kondens bildats. Unikt för detta fall är lägre relativ fuktighet med applicerat avdunstningsskydd. En förklaring till hur detta uppstår är ständigt lågt fukttillskott året runt. Plastfilmen gör inte heller någon större skillnad under de olika årstiderna. Ytterligare visar resultatet mindre skillnad mellan kryprumstemperaturen och uteluftstemperaturen än samtliga undersökta fall. Bäst resultat fås i Kiruna, följt av Stockholm och sedan Malmö. För närmare upplysning, se bilaga 2. 50

59 Grafen nedan jämför den relativa fuktigheten i krypgrunder med och utan avdunstningsskydd (PE-folie). Förutsättningarna är isolerad mark och ventilation på 5oms/h. Huset är placerat i Malmö. Figur 6.14 RF och temperatur i krypgrund med markisolering i Malmö Ventilation = 5oms/h RF UTE [%] RF krypgrund utan PE-folie [%] RF Krypgrund med PE-folie [%] MAX värde Min Värde Tabell 6.15 Maximal och minimal RF vid ventilation på 5 oms/h i Malmö 51

60 Grafen nedan jämför den relativa fuktigheten i krypgrunder med och utan avdunstningsskydd (PE-folie). Förutsättningarna är isolerad mark och ventilation på 5oms/h. Huset är placerat i Stockholm. Figur 6.15 RF och temperatur i krypgrund med markisolering i Stockholm Ventilation = 5oms/h RF UTE [%] RF krypgrund utan PE-folie [%] RF Krypgrund med PE-folie [%] MAX värde Min Värde Tabell 6.16 Maximal och minimal RF vid ventilation på 5 oms/h i Stockholm 52

61 Grafen nedan jämför den relativa fuktigheten i krypgrunder med och utan avdunstningsskydd (PE-folie). Förutsättningarna är isolerad mark och ventilation på 5oms/h. Huset är placerat i Kiruna. Figur 6.16 RF och temperatur i krypgrund med markisolering i Kiruna Ventilation = 5oms/h RF UTE [%] RF krypgrund utan PE-folie [%] RF Krypgrund med PE-folie [%] MAX värde Min Värde Tabell 6.17 Maximal och minimal RF vid ventilation på 5 oms/h i Kiruna 53

62 6.2.4 Mögeltillväxt och mögelanalys för markisolerad grund Följande presenteras tabeller och diagram för mögeltillväxten hos grunder med markisolering och luftomsättning på 1 oms/h. Gemensamt för alla geografiska områden är att tillväxten tar fart under sommaren och stannar av under vintern. Möjlig förklaring redogjord i kap Alla undersökta fall ger indexvärden mellan 3-6 vilket innebär att de undersökta konstruktionerna löper stor risk för mögeltillväxt oavsett geografisk placering. Resultaten nedan tyder på att störst risk ligger i Malmö, följt av Stockholm och till sist Kiruna. Största skillnaden mot icke-markisolerade grunder är att Stockholm löper mindre risk att drabbas av mögelproblem medan risken i Malmö och Kiruna förblir relativt oförändrade. Intressant är att mögelrisken är oförändrad trots att fuktnivån sänks. Det kan bero på att markisoleringen höjer temperaturen som gynnar mögeltillväxten. För närmare upplysning, se bilaga 3. Mögelindex vid ventilation = 1 [oms/h] Med markisolering Malmö Stockholm Kiruna -Utan PE-folie 5,6 4,8 3,8 -Med PE-folie 4,8 3,9 3,9 Tabell 6.18 Mögelindex med/utan avdunstningsskydd i isolerad krypgrund i Malmö, Stockholm, Kiruna MÖGELTILLVÄXT I GRUNDER MED MARKISOLERING VENTILATION = 1 [OMS/H] MILLIMETER Malmö Stockholm Kiruna Utan avdunstningsskydd Med avdunstningsskydd Figur 6.17 Mögeltillväxt i isolerad krypgrund med vent = 1 oms/h 54

63 Vid markisolerad grund ser alla städer ut att gynnas av förhöjd luftomsättning, från resultatet att döma. Störst skillnad fås i Kiruna och Stockholm. Malmö ligger dock fortfarande på högt indexvärde. Tydligt är också att avdunstningsskydd minskar risken för mögelväxt. Resultaten nedan påvisar att markisolering, avdunstningsskydd och hög luftomsättning ger bäst förutsättningar ur mögelsynpunkt för undersökt grund i Stockholm och Kiruna. För närmare upplysning, se bilaga 3. Mögelindex vid ventilation = 5 [oms/h] Med markisolering Malmö Stockholm Kiruna -Utan PE-folie 5,2 3,4 1,2 -Med PE-folie 4,5 2,3 0,6 Tabell 6.19 Mögelindex med/utan avdunstningsskydd i isolerad krypgrund i Malmö, Stockholm, Kiruna MÖGELTILLVÄXT I GRUNDER MED MARKISOLERING VENTILATION = 5 [OMS/H] MILLIMETER Malmö Stockholm Kiruna Utan avdunstningsskydd Med avdunstningsskydd Figur 6.18 Mögeltillväxt i isolerad krypgrund med vent = 5 oms/h 55
