produkt Industribrännare WKmono 80 Monoblock industribrännare 1200 kw till kw Information om monoblock industribrännare

Transkript

1 produkt Information om monoblock industribrännare Industribrännare WKmono 80 Monoblock industribrännare 1200 kw till kw

2 Sedan mer än 6 årtionden används Weishaupts brännare vid de mest skilda pann- och processanläggningar. En grundläggande orsak till denna succé är en kompromisslös material- och tillverkningskvalitet samt en fortlöpande kvalitetskontroll. I det egna forsknings- och utvecklingscentret, utrustat med det senaste inom konstruktionsteknik, framställs välkonstruerade produkter som alltid ligger i teknikutvecklingens framkant. Tack vare detta möjliggjordes den snabba utvecklingen av WKmono 80, som baseras på samma plattform som duo block - brännaren WK80. Särskilt imponerande är det vida effekt - område från till kw med utförandena NR och multiflam för bränslena naturgas, gasol och Eo 1. Alla brännare färdigställs i företagets huvudfabrik i Schwendi i sydvästra Tyskland. Den moderna produktionsanläggningen är inte bara en ledstjärna vad gäller säkerhet, precision och renlighet den gör det även möjligt att snabbt kunna implementera individuella krav på kompakta, mellanstora och stora brännare. Medarbetare med stor erfarenhet inom samtliga områden och en stor andel av egenproduktion är en garanti för de höga kvalitetsanspråken. Hos Weishaupt finns även ett komplett utbud av modern MSRteknik och kompletta lösningar inom komplex byggnads auto mat - ik. Framtidsorienterad, kostnadseffektiv, flexibel. 2

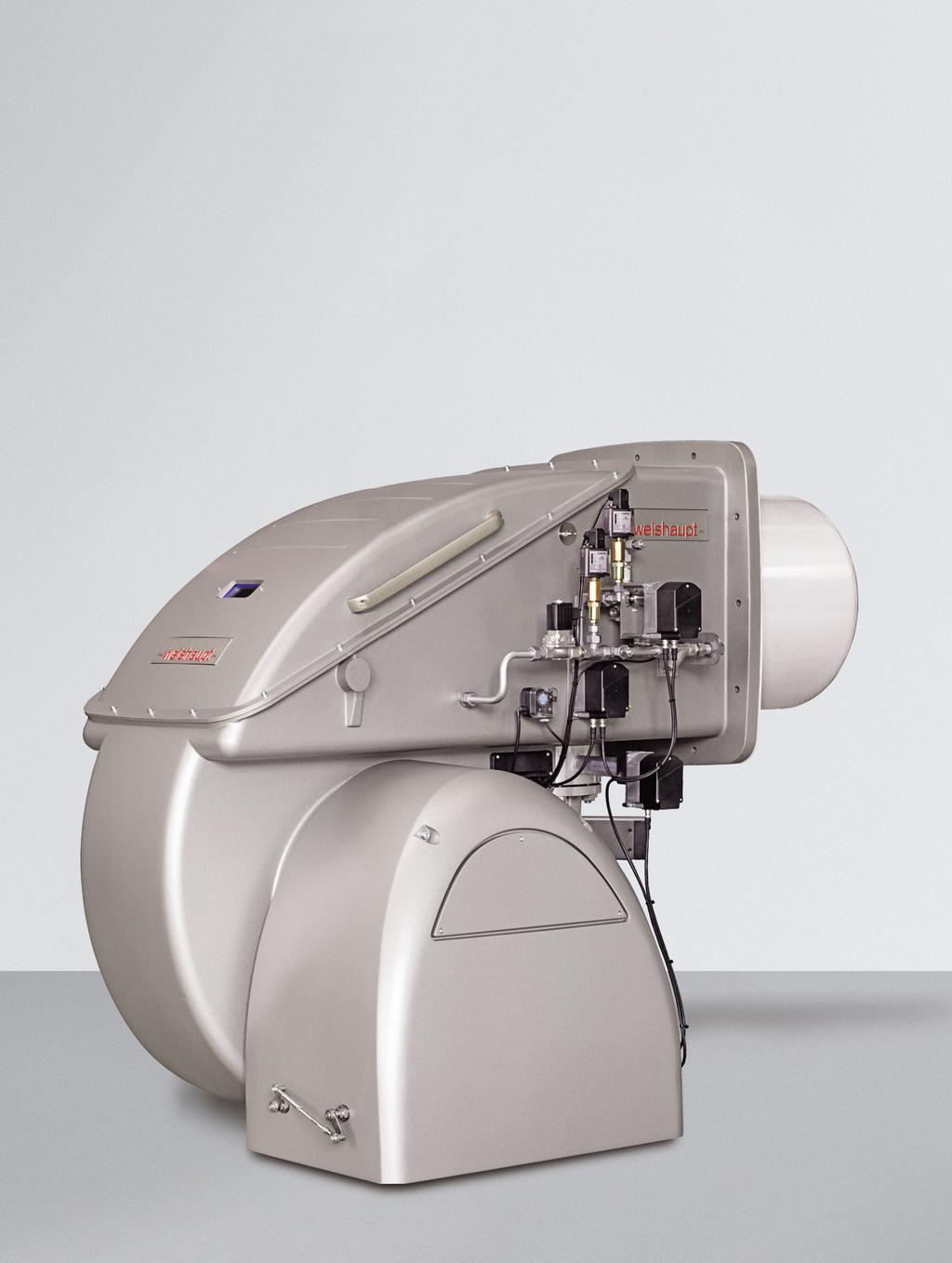

3 Digital. Kompakt. Stark. Den digitala förbränningsprocessorn gör brännardriften ekonomiskt lönsam och säker. Brännaren är enkel att använda. Det strömlinjeformade brännar - huset och den särskilt utvecklade luftströmningen möjliggör höga effekter med ett kompakt format. Tack vare den nyframtagna fläkt - enheten erbjuder den nya WKmono-brännaren mer effekt i det kompakta monoblockhuset. 3

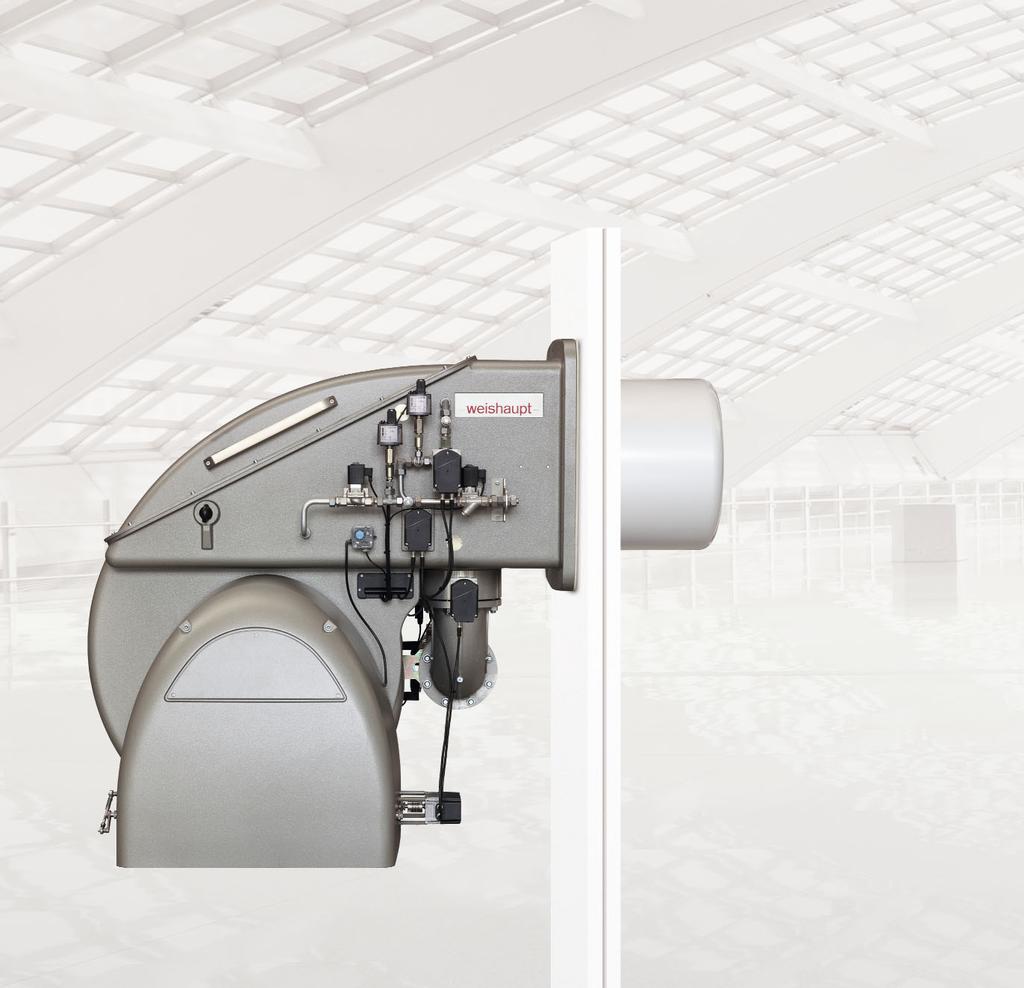

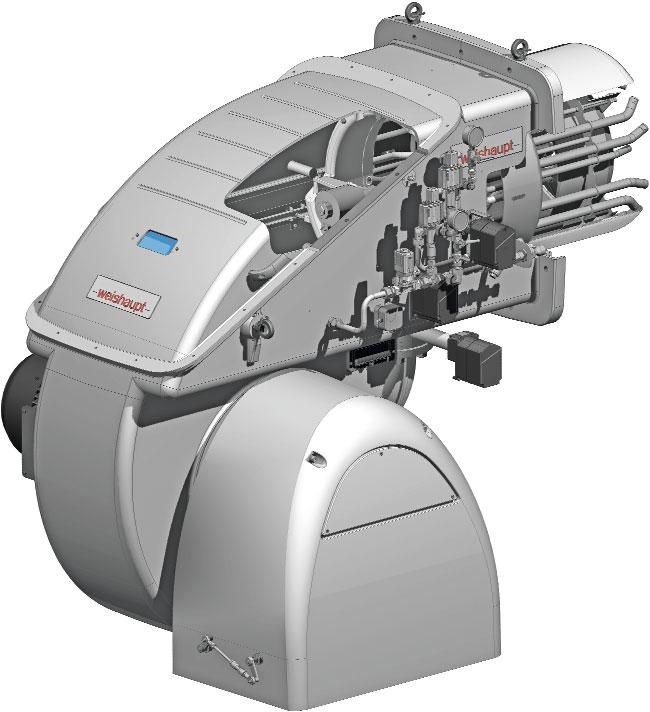

4 Kompakt och effektfull Brännaren WKmono 80 är en kom - bin ation av mono- och duoblock - brännare. Den behåller sin kom - pakta och användarvänliga kon - strukt ion och nyttjar komponenter och husdetaljer från det befintliga modulsystemet för WK-brännare. Det är möjligt att enkelt mont era och demontera blandningsdelen med hjälp av skenor. Väl be pröv ade syst em kom - pon enter, som t.ex. säkerhetsventilerna, oljeregler anordningarna och tryck pump - ag greg aten, ger en hög grad av flexibil - itet och säkerhet. Digital tillförlitlighet Det är precis vad förbrännings pro cess - orn erbjuder. Med ett stort urval av anpassnings- och användningsmöjligheter finns inte mycket övrigt att önska. Varvtalsreglering, CO-övervakning, O 2 -reglering och kombinerad CO/O 2 - reglering är tekniskt beprövade valmöjl - ig heter. Dessutom finns det en kommunik ations anslutning, med vilken data kan hämtas och skickas med överordn - ade styrsystem. Inget bränsle är det andra likt Den särskilt utvecklade blandnings del - en har anpassats för särskilda bränslen, vilket ger en tillförlitlig förbränning av vitt skilda oljor och gastyper. Även för de nya monoblock-brännarna gäller Weishaupts princip: lönsamhet, effektivitet och tillförlitlighet. Stort huslock för bästa möjliga tillgänglighet Skenor gör arbetet med blandningsdelen ergonomiskt Blandningsdelen kan dras ut bakåt genom brännarhuset Oljetillförsel från externt tryckpumpsaggregat Strömlinjeformad luftströmning Ljuddämpat luftreglerhus med mellanfläns som kan vridas 90 <) 4 WKmono-GL80/2-A utförande ZM-R-NR

5 Specifikation Bränslen Naturgas E/LL Gasol B/P Eo 1 enligt DIN Eo 1 A Bio 10 enligt DIN SPEC Eo 1enligt ÖNORM-C1109 (Österrike) Eo 1 enligt SN (Schweiz) Avvikande bränslens lämplighet skall klarläggas med Weishaupt innan an - vändande. Användningsområde Weishaupts olje-, gas- och kombibrännare WKmono 80 är godkända enligt EN 267 och EN 676 och anpassade för intermittent och kontinuerlig drift vid: varmvattenanläggningar hetvattenanläggningar ångpannor och varmluftpannor Förbränningsluften skall vara fri från aggressiva ämnen (halogener, klorider, fluorider o.s.v.) och föroreningar (damm, byggpartiklar, ångor o.s.v.). Omgivningsvillkor Omgivningstemperatur -10 till + 40 C vid oljedrift -15 till + 40 C vid gasdrift maximalt 80 % relativ luftfuktighet, ingen kondens drift i slutna rum med tillräcklig ventilation vid anläggningar i ouppvärmda ut - rymmen kan särskilda åtgärder krävas (vänligen skicka förfrågan) Användande utanför angivet användningsområde respektive omgivningsvillkor är endast tillåtet efter skriftligt godkännande från Max Weishaupt GmbH. Serviceintervallerna förkortas härmed i enlighet med de försvårade användningsförutsättningarna. Riktlinjer Brännaren är kontrollerad av ett oberoende provinstitut och uppfyller följande normer och EU-direktiv: 2006/42/EC Maskindirektivet 97/23/EC Tryckkärlsdirektivet (giltigt till ) 2014/68/EU Tryckkärlsdirektivet (giltigt från ) 2009/142/EC Gasapparatdirektiven EN 267 och EN /95/EC Lågspänningsdirektivet 2014/35/EU Lågspänningsdirektivet (giltigt från ) EN , -2, /108/EC EMC-riktlinje 2014/30/EU EMC-riktlinje (giltig från ) EN , -6-4 Brännaren är därför försedd med CE-märkning CE-PIN enligt 2009/142/EC Besiktningsorganets ID-nummer Reglertyper Weishaupts brännare WKmono 80 är, beroende på vilken typ av effektregler - ing som används, anpassade för följ - ande reglertyper: Eldn.olja: Gas: stegvis glidande eller modulerande (R) stegvis glidande eller modulerande (ZM) Vid ett modulerande driftsätt kan bränn - areffekten anpassas inom regler om råd - et till det aktuella värmekravet. Det gör brännaren universalt användbar. Utförande NR Olje-, gas- och kombibrännare med en vidareutvecklad standardblandningsdel för anläggningar med olje- och gas - sidiga NO x -krav enligt NO x -emissionsklass 2 (olja) och 3 (gas). Utförande 3LN LågNO x olje-, gas- och kombibrännare med multiflam -blandningsdel. Underskrider värdena för NO x -emissionsklass 3 för gas och olja. Utförandet är anpassat för Eo 1, naturgas och gasol vid pannanläggningar med trestråkspanna eller genombränn - ingspanna. 5

6 Digital förbränningsprocessor: Precis, enkel och säker Digital förbränningsprocessor W-FM betyder optimala förbränningsvärden, alltid återskapningsbara inställningar och enkel att använda. Weishaupt WKmono 80-brännare ut - rustas seriemässigt med elektronisk kvotreglering och förbränningsprocessor W-FM 100/200. Modern förbränningsteknik kräver en noggrann och alltid återskapningsbar dosering av bränsle och förbränningsluft. Enkel att använda Brännarfunktionerna ställs in via en display- och manöverenhet. Den har en klartextdisplay och är tillgänglig med flera olika språkinställningar. Man kan till och med välja kinesiska och engelska sam tidigt. Åtgärder för energibesparing och ökad säkerhet Den elektroniska kvotregleringen med W-FM förbränningsprocessor gör det möjligt att få en precis anpassning mellan bränsle och förbränningsluft. Den eldningstekniska verkningsgraden optim - eras och bränsle sparas. Varvtalsregleringen erbjuder flera fördelar. Då brännarfläkten startas be gräns - as startströmningen till ett minimum. Under drift anpassas varvtalet till för - bränn ingsluftmängden. Det sparar in på elektrisk energi och reducerar ljud e miss - ionerna. O 2 -regleringen minskar bränslekost - nad er genom en högeffektiv kontinuerlig förbränningsluftoptimering. Grund lägg - ande för regleringen är en Lambdasond i rökgassystemet, som tar hänsyn till alla faktorer som kan ändra O 2 -värdet. Den kombinerade CO/O 2 -regleringen tryggar en maximal säkerhet. CO-emissionerna mäts kontinuerligt. Då de definierade gränsvärdena överskrids körs brännaren kortfristigt med ett ökat luftöverskott. Via O 2 -regleringen justeras brännaren tillbaka till det inställda O 2 - värdet. Skulle externa faktorer förhindra att det okritiska förhållandet uppnås, sker en säkerhetsavstängning av brännaren. CO-övervakningen gör det möjligt att genomföra en säkerhetsavsstängning av brännaren då ett definierat gränsvärde överskrids och garanterar därmed en maximal säkerhet. Allmän systemöversikt Digital förbränningsprocessor W-FM 100 W-FM 200 Drift med ett bränsle l l Drift med två bränslen l l Förbränningsprocessor för kontinuerlig drift >24 h l l Varvtalsreglering O 2 -reglering l l Förbränningsprocessor för kombinerad O 2 /CO-reglering/rökgasåterföring ARF Flamvakt för kontinuerlig drift JON/QRI/QRA 73 JON/QRI/QRA 73 Flamövervakning W-FC 4.0 l l Flamövervakning W-FC 5.0/6.0 l Maximalt antal reglermotorer 4 st 6 st Täthetskontroll för gasventiler l l Integrerad PID-regulator med automatisk adaption, temperaturgivare Pt100, Pt1000, Ni1000 eller temperatur-/tryckingångssignal 0/2 10 V och 0/4 20 ma Börvärdesingång för temperatur, tryck, skala 0/2 10 V och 0/4 20 ma l Klartextdisplay med 20 språk (display- och manöverenheten är begränsad till 6 språk) l l Tvåspråkig klartextdisplay (kinesiska/engelska) l l Avtagbar manöverenhet (max.avstånd/max.busskabellängd) 100 m 100 m Bränslemätare (avstängningsbar) l Möjlighet att visa eldningsteknisk verkningsgrad l Gränssnitt ebus/modbus l l Driftsättning med PC-understöd l l l Standard Tillval Tilläggsfunktioner kan anslutas, t.ex. rökgasspjäll, oljeavstängningsanordningar etc. vid förfrågan l l 6

7 PE N X8-03 X8-02 X8-01 X9-03 X9-02 X9-01 X10-03 X10-02 X10-01 PE PE PE V1 L PE N V1 L L OIL X5-01 X5-02 X5-03 L min. V2 V3 SV PE min L PE max L 3 Made in Germany Rg.5F193 CE-0085BL0373 Burner Control Fuel Air Ratio Control Load Control OXYGEN CONTROL Siemens AG 2 L LT N 50 or 60 Hz - 6% / + 6% -20 C to + 60 C - 4 F to +140 F FCC: part 15, Class B Refer to data sheet 7550 DIN L INT Feuerungautomat Brennst.-Luftverbundst. Leistungsregler Sauerstoffregler 1P S OIL X4-01 X4-02 X4-03 PE N L FLAME L N G0 G X3-01 X3-02 X3-03 X (1) OK O % COe 1000 ppm COe/VV : 0.1 % O 2 -sond (QGO20) Börvärdesmarkering CO-sond (max. 10 m) (max. 10 m) Brännare med digital förbränningsprocessor ma / V CO-modul O 2 -modul Status ma 10,4 A 5,6 kw Reglerhylsa (luft) Oljetillförsel Lufttillförsel Gastillförsel Status On Warn. Alarm Hand on Back Frekvensomformare för varvtalsreglering Quick Menu Off 43,5 Hz 87.0 % Auto Fern Betrieb OK Main Menu Auto on Cancel Alarm Log Info Reset Pulsingång för fastställande av bränslemängd Autark CO-övervakning (utan O 2 -modul) CAN-Bus (max. 100 m) Display- och manöverenhet på brännaren / i styrskåp So l l w ert 80.0 C Istwert 78.5 C Le i s tung % Flamme % info esc GAS PE L max. (CPI) V1 L V2 L PV L SV L ION FSV/QRI Power QRI QRB LINE 12VAC F3/T4 IEC 127-2/V X7-03 X7-02 X7-01 PE Start Start X6-01 H0-Start X6-02 PE X6-03 F1/T6,3 F2/T4 IEC 127-2/V IEC 127-2/V ON/OFF GAS PE N L PE N RESET IGNITION L (START) L L MOTOR ALARM L L FLANGE L PE N L M SAFETY LOOP Brännarmotor Signalgivare LINE VOLTAGE OIL GAS OIL SIEMENS LMV52.200B2 230 VAC -15% /+10% Use wires accaptable for at least 90 C / 194 F Förbränningsprocessor W-FM 200 Anläggningsexempel med W-FM 200 7

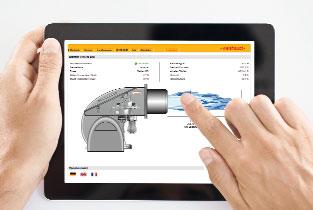

8 Flexibel kommunikation: Kompatibel med byggnadsautomationssystem Den digitala förbränningsprocessorn utgör grunden till kommunikationen med andra överordnade styrsystem. Detta sker generellt genom användning av ebus eller Modbusprotokoll. Modbus Förbränningsprocessor Anslutningsmöjligheter till byggnadsautomation Alla vanliga brännar- och pannfunkt ion - er kan styras och övervakas via en direkt anslutning till byggnads automationssystemet. En grafisk pannkopplingspanel finns som tillval och erbjuder en komfortabel översikt. Via touch-panelen kan olika funktioner anpassas och övervakas, t.ex. systemparametrar, börvärden för en- och flerpanneanläggningar och tillläggsutrustning. Företaget Neuberger, som är en del av Weishaupt-gruppen, kan ta fram och implementera komplexa system lösningar. Ytterligare andra valfria komponenter möjliggör anslutning till system med Profibus-DP och LON-Bus teknologi. PROCESS FIELD BUS LON Ett nytt tillägg i Weishaupts portfolio är kommunikationsmodulen W-FM COM. Via internet kan data överföras och visas i webbrowsern. Målinriktade serv - ice åtgärder kan enkelt planeras och utföras. Även om man inte har tillgång till internet kan man vara uppdaterad om vad som händer med brännardriften. Om det sker en säkerhetsavstängning av brännaren skickas ett automat iskt SMS ut. Kommunikation via Internet Komfortabel fjärrövervakning på läsplattan eller datorn 8

9 Översikt reglertyper Typnyckel Översikt reglertyper gas och olja Stegvis glidande Effektreglering stegvis glidande Brännareffekten startas lastberoende med hjälp av en 2-punktsignal (t.ex: termostat/pressostat) på ant - ing en max.last eller min.last. Förbränningsvärdena mellan lastpunkterna är fria från CO och sot. G K Z Till Från Tillgängliga modulerande utföranden: W-FM 100 med effektregulator (tillval) W-FM 200 med effektregulator (standard) Alternativt kan en reglerapparat monteras in i automatikskåpet. Modulerande En steglös effektanpassning till anläggningens värmebehov sker via en elektronisk reglerapparat. Modulerande G K Z Till Från G K Z = Max.last (nominell last) = Min.last (min.effekt) = Tändlast Brännar- Gas Olja utförande Stegvis glidande Modulerande Stegvis glidande Modulerande ZM-NR l l R l l ZM-R-NR l l l l ZM-3LN l l R-3LN l l ZM-R-3LN l l l l Typnyckel WKmono GL 80 / 1 A / ZM R NR eller 3LN Seriebeteckning Effektstorlek Brännarstorlek G = Gas L = Eo 1 Weishaupt brännare serie WKmono multiflam NO x -reducerad (gas) Utförande olja Stegvis 2-stegs gildande/modulerande Utförande gas Stegvis 2-stegs/modulerande 9

10 Brännarval WKmono 80 Olje-, gas- och kombibrännare utförande NR 1) [mbar] Brännartyp WKmono-L80/1-A / R Flamhuvud WKmono-G(L)80/1-A-NR Effekt kw Eo [mbar] Brännartyp WKmono-L80/2-A / R Flamhuvud WKmono-G(L)80/2-A-NR Effekt kw Eo Max.lastområde Max.lastområde [kw] [kw] [mbar] Brännartyp WKmono-G80/1-A utf. ZM-NR WKmono-GL80/1-A utf. ZM-R-NR 1) Flamhuvud WKmono-G(L)80/1-A-NR Effekt kw Naturgas E, LL Gasol B/P Eo [mbar] Brännartyp WKmono-G80/2-A utf. ZM-NR WKmono-GL80/2-A utf. ZM-R-NR 1) Flamhuvud WKmono-G(L)80/2-A-NR Effekt kw Naturgas E, LL Gasol B/P Eo Max.lastområde Max.lastområde [kw] [kw] Naturgas Gasol Eo 1 1) Kväveoxid reducerar bara vid bränsle gas Reglerområde: Naturgas E, LL max 1 : 10 Gasol B/P max 1 : 9 Eo 1 max 1 : 5 Arbetsområdet för oljebrännare är kontrollerat i enlighet med EN 267. Alla effektuppgifter är baserade på en lufttemperatur på 20 C och en uppställningshöjd på 500 meter ö. h. Reglerområde: Naturgas E, LL max 1 : 7 Gasol B/P max 1 : 5 Eo 1 max 1 : 4 Arbetsområdet för gas- och kombibrännare är kontroll - erat i enlighet med EN 267 och EN 676. Alla effektuppgifter är baserade på en lufttemperatur på 20 C och en uppställningshöjd på 0 meter ö. h. Beroende på den faktiska uppställningshöjden minskas effekten med ca 1 % per 100 meter ö. h. 10

11 Oljebrännare utförande R Brännar- Utf. Best.-nr. typ WKmono-L80/1-A R WKmono-L80/2-A R DIN CERTCO: 5G1056M Gasbrännare utförande ZM-NR Brännar- Utf. DN Best.-nr. typ WKmono-G80/1-A ZM-NR DN DN DN WKmono-G80/2-A ZM-NR DN CE-PIN: CE-0085 CQ 0417 DN DN Kombibrännare utförande ZM-R-NR Brännar- Utf. DN Best.-nr. typ WKmono-GL80/1-A ZM-R-NR DN DN DN WKmono-GL80/2-A ZM-R-NR DN DIN CERTCO: 5G1056M CE-PIN: CE-0085 CQ 0417 DN DN

12 Bränsletillförsel Gas- och kombibrännare (gasdel) Variant ND1 ND2 ND3 HD Användningsområden Standard So Gasflödestryck före gaskulventilen vid max brännareffekt > 300 mbar 4 / 5 / 10 bar mbar mbar mbar Gasreglertryck p a mbar > Maximalt drifttryck (MOP) Lågtryckssida Maximalt drifttryck (MOP) Högtryckssida (beroende på reglertyp) mbar * bar 4 / 5 4 / 5 /10 WKmono 80/1 WKmono 80/2 DN gasarmatur Typ gasavstängning ventilblock Lågtrycksförsörjning med FRS-regulator Lågtrycksförsörjning med SK25-regulator på VGD ventilblock Lågtrycksförsörjning med SKP25-regulator på VGD ventilblock Högtrycksförsörjning med HD-regulator DN 100 DMV 5100/12 l l l DN 125 VGD DN 150 VGD l l l l l * l l l l l l l * l l * Kräver att tryckvakter och tändgasventiler med drifttryck 700 mbar används 12

13 Urval armatur Anvisningar ND1 Lågtrycksförsörjning gas med FRS-regulator används då: gasflödestrycket före gaskulventilen vid max. brännareffekt är 300 mbar och maximalt drifttryck inte överskrider 500 mbar (MOP) gasreglertrycket p a inkl. eldstadstrycket inte överskrider 200 mbar. (grå fjäder mbar) ND2 Lågtrycksförsörjning gas med SKP 25 regulator för VGD-ventiler används då: gasflödestrycket före gaskulventilen vid max. brännareffekt är 300 mbar och maximalt drifttryck inte överskrider 500 mbar (MOP) gasreglertrycket p a inkl. eldstadstrycket kräver upp till 250 mbar. (Vid ND2 räcker det med tryckvakter och tändgasventiler med ett komponentgodkännande för 500 mbar.) ND3 HD Standard Lågtrycksförsörjning gas med SKP 25 regulator för VGD-ventiler används då: gasflödestrycket före gaskulventilen vid max. brännareffekt ligger inom > mbar och maximalt drifttryck inte överskrider 700 mbar (MOP) gasreglertrycket p a inkl. eldstadstrycket kräver upp till 360 mbar. (Vid ND3 måste tryckvakter och tändgasventiler med ett komponent - godkännande för 700 mbar användas. Ventilerna VGD och VGD har generellt ett godkänn - ande för upp till 700 mbar.) Högtrycksförsörjning gas används då: gasflödestrycket före gaskulventilen vid max. brännareffekt är > 300 mbar maximalt drifttryck inte överskrider 4 resp. 5 bar (MOP är apparatberoende) och gasreglertrycket p a inkl. eldstadstrycket inte överskrider 210 mbar. (fjäder mbar) HD So Högtrycksförsörjning gas So används då: gasflödestrycket före gaskulventilen vid max. brännareffekt är > 300 mbar och maximalt drifttryck inte överskrider 4, 5, resp. 10 bar (MOP är apparatberoende) gasreglertrycket p a inkl. eldstadstrycket ligger inom mbar 13

14 Principschema gas ND1 ND2 9b 9b 10* 11 9b 9b DMV/ VGD40 VGD40/ SKP25 p e p a p e p a P P P P P P P 1 2 3a 4a 5a 5d 6 5d b 6 7 3b 4c 5c 8 ND3 HD 9b 9b a 9a 10* 11 Variant Standard / So VGD40/ SKP25 DMV/ VGD40 p e p a p e p a P P P P P P P 1 2 5b 6 7 3b 4c 5c c 4b 5b 5d 6 5d 7 8 Variant Standard: Variant So: Gasreglertryck p a 210 mbar Gasreglertryck p a mbar * Gäller ej vid WKmono-G(L)80/1-A utf. ZM-(R)-NR 14

15 1 Kulventil 2 Gasfilter 3a FRS tryckreglerapparat ND 3b SKP25 tryckreglerapparat ND 3c Tryckreglerapparat HD inkl. SAV / SBV 4a Gastryckvakt max. vid flänsat utförande (monterad på ingångsflänsen) 4b Gastryckvakt max. vid flänsat utförande (monterad på komponentgruppens utgångssida) 4c Gastryckvakt max. vid flänsat utförande (monterad på flänsböjen) 5a Gastryckvakt min. (monterad på ingångsflänsen) 5b Gastryckvakt min. (monterad på ingångsflänsen) 5c Extra gastryckvakt min. i kombination med VGD40 och SKP15 & 25 (monterad på flänsböjen) 5d Ändlägesbrytare i Öppen position i kombination med VGD40 och 2x SKP15 6 Gastryckvakt för täthetskontroll (monterad på ventilblocket) 7 Gasdubbelventil 8 Gastrottel 9a Manometer med tryckknappsventil (standard) 9b Manometer med tryckknappsventil (tillbehör) 10 Tändgasmagnetventil SV-D 11 Brännare 12 Tändgasventil VGG10 med SKP15 Armaturens placering Vid pannor med utsvängbar panndörr måste armaturen monteras på motsatt sida om dörrens gångjärn. Delningsställen i gasledningen För att panndörren ska kunna öppnas måste det finnas delningsställen i gasledningen. Huvudgasledningen delas med fördel vid kompensatorn. Stagning av armaturgruppen Gasarmaturen skall stagas upp på ett fackmannamässigt sätt i enlighet med lokala förhållanden. Se Weishaupts tillbehörslista för komponenter till uppstagning av gasarmaturen. Gasmätare Det måste finnas en gasmätare installerad innan driftsättning och vid service - arbeten för mätning av gasförbrukningen. Kompensator Montage av en kompensator rekommenderas starkt för att ett montage av gasarmaturen ska kunna ske spänningsfritt. Termisk avstäningsanordning (TAE) tillval beroende på föreskrift Separat komponent med HTB-tätningar före kulventilen vid flänsad armatur. Allmän drift/spole Magnetspole Hydraulisk drift Brännare p e Gasflödestryck före gaskulventil p a Gasreglertryck Gastryckregulator Gasavstängningsanordning 15

16 Val av dimension gasarmatur Gas- och kombibrännare utf. ZM-(R)-NR WKmono-G(L)80/1-A utf. ZM-(R)-NR Brännar- Lågtrycksförsörjning (ND1) Högtrycksförsörjning (HD) effekt Flödestryck i mbar Flödestryck i mbar före kw före gaskulventilen gasdubbelventilen Armatur DN Armatur DN Gastrottel DN Gastrottel DN Naturgas E (N) H i = 10,35 kwh/m 3 n; d = 0, Naturgas LL (N) H i = 8,83 kwh/m 3 n; d = 0, So Gasol* (F) H i = 25,89 kwh/m 3 n; d = 1, So Högtryck gas reglerapparat upp till p a 350 mbar. * Urvalet för gasol är beräknat för propan, men kan även användas vid butan. Uppgifterna om flödestryck baseras på ett eldstadstryck på 0 mbar. Vid urval av nominell storlek måste pannans eldstadstryck läggas till. Vid lågtrycksförsörjning används tryckregulatorn i enlighet med EN Gastrycksdefinition vid lågtrycksförsörjning ND1 före gaskulventilen: Maximalt godkänt drifttryck: 500 mbar (MOP) Maximalt godkänt gasflödestryck vid maximal brännareffekt: 300 mbar Vid högtrycksförsörjning finns tryckregulatorer med säkerhetsanordning i enlighet med EN 334 att välja ur dessa tekniska broschyrer: Tryckreglergrupper upp till 4 bar, tryck-nr Tryckreglergrupper med säkerhetsanordningar, tryck-nr Max. anslutningstryck, se typskylt. Flänsad DN100 DN125 DN150 DMV5100/12 VGD VGD

17 Val av dimension gasarmatur Gas- och kombibrännare utf. ZM-(R)-NR WKmono-G(L)80/2-A utf. ZM-(R)-NR Brännar- Lågtrycksförsörjning (ND1) Högtrycksförsörjning (HD) effekt Flödestryck i mbar Flödestryck i mbar kw före gaskulventilen före gasdubbelventilen Armatur DN Armatur DN Gastrottel DN Gastrottel DN Naturgas E (N) H i = 10,35 kwh/m 3 n; d = 0, Naturgas LL (N) H i = 8,83 kwh/m 3 n; d = 0, So So Gasol* (F) H i = 25,89 kwh/m 3 n; d = 1, So Högtryck gas reglerapparat upp till p a 350 mbar. * Urvalet för gasol är beräknat för propan, men kan även användas vid butan. WKmono-G(L)80/2-A utf. ZM-(R)-NR Brännar- Lågtrycksförsörjning (ND2, ND3) Inställn.tryck SKP25 effekt Flödestryck i mbar Tryck vid flänsböjen kw före gaskulventilen i mbar Armatur DN Gastrottel DN Naturgas E (N) H i = 10,35 kwh/m 3 n; d = 0, Naturgas LL (N) H i = 8,83 kwh/m 3 n; d = 0, Gasol* (F) H i = 25,89 kwh/m 3 n; d = 1, Uppgifterna om flödestryck baseras på ett eldstadstryck på 0 mbar. Vid urval av nominell storlek måste pannans eldstadstryck läggas till. Vid lågtrycksförsörjning används tryckregulatorn i enlighet med EN Gastrycksdefinition vid lågtrycksförsörjning ND1 och ND2 före gaskulventilen: Maximalt godkänt drifttryck: 500 mbar (MOP) Maximalt godkänt gasflödestryck vid maximal brännareffekt: 300 mbar Gastrycksdefinition vid lågtrycksförsörjning ND3 före gaskulventilen: Maximalt godkänt drifttryck: 700 mbar (MOP) Maximalt godkänt gasflödestryck vid maximal brännareffekt: 500 mbar Vid högtrycksförsörjning finns tryckregulatorer med säkerhetsanordning i enlighet med EN 334 att välja ur dessa tekniska broschyrer: Tryckreglergrupper upp till 4 bar, tryck-nr Tryckreglergrupper med säkerhetsanordningar, tryck-nr Max. anslutningstryck, se typskylt. Flänsad DN100 DN125 DN150 DMV5100/12 VGD VGD

18 Leveransomfång Beteckning WKmono-L80 WKmono-G80 WKmono-GL80 Utf. R Utf. ZM-NR Utf. ZM-R-NR Brännarhus, huslock, brännarmotor, luftreglerhus, fläkthjul, flamhuvud, tändapparat, tändkabel, tändelektroder, förbränningsprocessor med manöverenhet, flamvakt, reglermotorer, flänstätning, fästskruvar l l l Digital förbränningsprocessor W-FM 100 l l l W-FM 200 Täthetskontroll av gasdubbelventil via förbränningsprocessorn l l Gasdubbelventil klass A l l Gastrottel l l Lufttryckvakt l l l Gastryckvakt min l l Gastryckvakt max l l Reglerhylsa i blandningsdelen med kvotreglering l l l Reglermotor för bränsle/luftkvotreglering med W-FM Reglermotor för luftregulator l l l Reglermotor för gastrottel l l Reglermotor för oljeregulator l l Reglermotor för blandningsdel l l l Oljetryckvakt max i returledningen l l Oljetryckvakt min i framledningen l l Säkerhetsavstängningsanordning MDK80 med magnetmunstycke, lyftmagnet l l och förmonterad returledningsmunstycke, 2 oljemagnetavst.ventiler, oljeregulator Oljepump påbyggd Skyddsklass IP 54 l l l Gasfilter och gastryckregulator ingår i enlighet med EN 676 i brännarutrustningen (se Weishaupts tillbehörslista). l Standard Tillval 18

19 Specialutrustning WKmono-G(L)80 Olje-, gas- och kombibrännare utf. ZM-(R)-NR Specialutrustning WKmono-L80 WKmono-G80 WKmono-GL80 Utf. R Utf. ZM-NR Utf. ZM-R-NR W-FM 100 lös istället för påbyggd Analogmodul/effektregulator till W-FM100 W-FM 200 (inkl. analogmodul/effektregulator och varvtalsmodul) påbyggd, istället för W-FM 100 W-FM 200 (inkl. analogmodul/effektregulator och varvtalsmodul) lös, istället för W-FM 100 W-FM 200 utvidgad funktion för O 2 /CO-reglering/rökgasåterföring Flamövervakning W-FC 4.0 Flamövervakning W-FC 5.0 ABE på kinesiska Frekvensomformare (välj ur katalogen Tillbehör vid utförande varvtalsreglering med W-FM 200) Lufttemperaturgivare Pt1000 för att visa verkningsgrad vid W-FM 200 med O 2 -reglering Magnetventil lufttryckvakttest vid kontinuerlig motordrift eller eftervädring Utförande lågtryck variant 2 (ND2) Utförande lågtryck variant 3 (ND3) Manometer 0-40 bar med kulventil påbyggd i framledningen Manometer 0-40 bar med kulventil påbyggd i returledningen Separat pumpstation Styrspänning 120 V för W-FM 100/200 Flamhuvudförlängning 150 mm 300 mm För ytterligare specialutrustning, se prislistan alternativt vid förfrågan. Landspecifika utföranden samt speciella spänningar vid förfrågan 19

20 Tekniska data WKmono 80 Olje-, gas- och kombibrännare utf. ZM-(R)-NR Bränsleoberoende WKmono 80/1-A WKmono 80/2-A Brännarmotor 400 V, 3~, 50 Hz 1) 2) Typ AF 225M/2L - 24LS 45K0 AF 225M/2L - 24LS 45K0 Elektrisk effekt kw Nominell ström A Motorskyddsbrytare 2) Typ (t.ex.) NZMN1-M80 NZMN1-M80 eller motorsäkring 2) Stjärn/triangelstart A minimal 100A gg (extern) 100A gg (extern) Direktstart A minimal 160A gg (extern) 160A gg (extern) Varvtal (50 Hz) 1/min Förbränningsprocessor Typ W-FM 100 W-FM 100 För-säkring A 16A B 16A B Reglermotor luftspjäll Typ SQM48 (20 Nm) SQM48 (20 Nm) Reglermotor blandningsdel Typ SQM48 (20 Nm) SQM48 (20 Nm) Olja WKmono 80/1-A utf. R WKmono 80/2-A utf. R Elektrisk effekt kw 44,2 47,2 Tändapparat Typ W-ZG02 (2-polig) W-ZG02 (2-polig) Flamövervakning Typ QRI QRI Reglermotor olja Typ SQM48 (20 Nm) SQM48 (20 Nm) NO x -klass enligt EN 267 Kat. 2 2 Vikt kg Vridmoment max. knm Oljemagnetventil V DN 20 (framledning) 20 W Typ 5406 NC 5406 NC V DN 20 (returledning) 20 W Typ 5407 NC 5407 NC Oljetryckvakt 0 25 bar (framledning: 18 bar) Typ DSB 158 DSB bar (returledning Eo 1: 5 bar) Typ DSB 146 DSB 146 Gas WKmono 80/1-A utf. ZM-NR WKmono 80/2-A utf. ZM-NR Elektrisk effekt kw 44,1 47,2 Tändapparat Typ W-ZG02 (2-polig) W-ZG02 (2-polig) Tändgasventil Typ SV-D 507 Tändgasventil (ND3) Typ VGG10 med SKP15 Flamövervakning Typ JON JON Reglermotor gas Typ SQM45 (3 Nm) SQM45 (3 Nm) NO x -klass enligt EN 676 Kat. 3 3 Vikt (utan gasarmatur) kg Vridmoment max. knm Vikt gasdubbelventil DN inkl. tändpilotventil och förbindningsdelar ca kg

21 Kombi WKmono 80/1-A utf. ZM-R-NR WKmono 80/2-A utf. ZM-R-NR Elektrisk effekt kw 44,2 47,2 Tändapparat Typ W-ZG03 (3-polig) W-ZG02 (2-polig) Tändgasventil Typ SV-D 507 Tändgasventil (ND3) Typ VGG10 med SKP15 Flamövervakning Typ QRI QRI Reglermotor Gas Typ SQM45 (3 Nm) SQM45 (3 Nm) Olja Typ SQM48 (20 Nm) SQM48 (20 Nm) NO x -klass enligt EN 267 / EN 676 Kat. 2/3 2/3 Vikt (utan gasarmatur) kg Vridmoment max. knm Oljemagnetventil V DN 20 (framledning) 20 W Typ 5406 NC 5406 NC V DN 20 (returledning) 20 W Typ 5407 NC 5407 NC Oljetryckvakt 0 25 bar (framledning: 18 bar) Typ DSB 158 DSB bar (returledning Eo 1: 5 bar) Typ DSB 146 DSB 146 Kommentarer till tekniska data 1) Elektromotorerna uppfyller effektivitetsnivå IE3 i enlighet med förordning (EG) nr. 640/ ) Erforderligt motorskydd och motorstart skall monteras i automatikskåpet. Spänningar och frekvenser: Andra spänningar och frekvenser vid förfrågan. Brännarmotor standardutförande: Isoleringsklass F, skyddsklass IP 55. Principschema olja Utförande ZM-R-NR 2 115V P 3 5 P 115V M 1 Extern pumpstation med konstant tryck 2 Smutsfångare 3 Tryckvakt min 4 Tryckvakt max 5 Magnetventil framledning (monterad i flödesriktningen) 6 Magnetventil returledning (monterad mot flödesriktningen) 7 Magnetmunstyckshuvud 8 Oljeregulator 9 Filter M

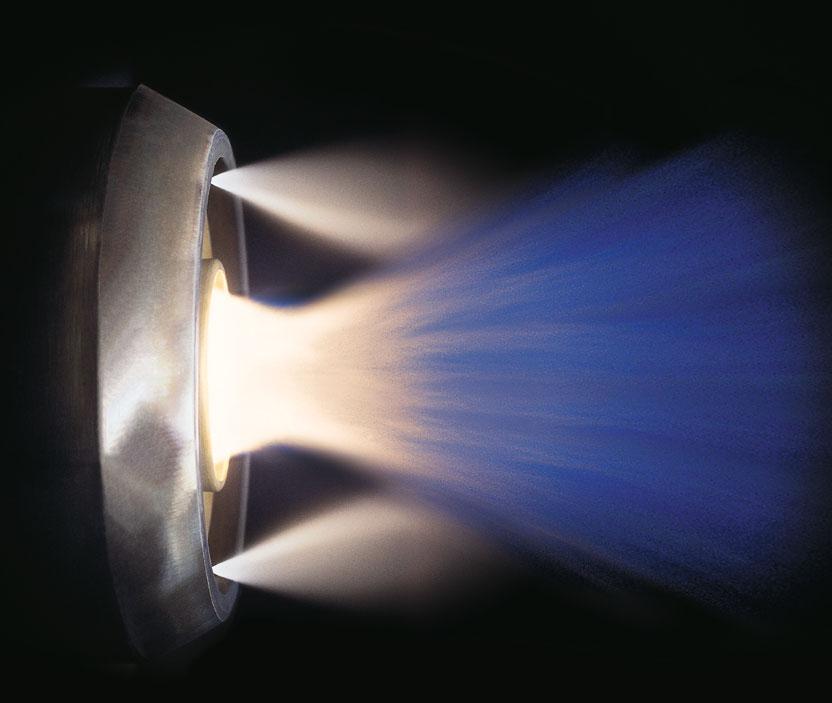

22 Emissionsreduktion: multiflam -principen Weishaupts egenutvecklade och patenterade multiflam -princip är en effektiv metod att minska en eldningsanläggnings kväveoxidemiss - ioner till ett minimum. NO x [mg/m 3 n] 160 En central del i multiflam -teknologin är blandningsdelens särskilda konstrukt - ion, där bränslet delas upp i en primär och en sekundär flamma, vilket gör att temperaturen i flammans kärna minskar och energin frigörs mycket mer skonsamt för miljön än någonsin tidigare. Detta sker genom att förbränn ings - bland ningen recirkulerar direkt vid bland ningsdelen Mediumtemperatur C Mediumtemperatur 130 C Lika framstående är det stora effekt - register som multiflam -brännarna spänner över. multiflam -teknologin finns tillgänglig i brännare från WM-10 monarch ända upp till WK 80 industri - brännare, med effekter från 120 till kw Eldningsolja Propan Naturgas Eldningsolja Propan Naturgas Möjliga NO x -garantivärden för WKmono 80-3LN vid trestråkspanna / genombränningspanna i enlighet med Weishaupts randvillkor Utförande med multiflam finns även tillgängligt för brännarserien WKmono 80 22

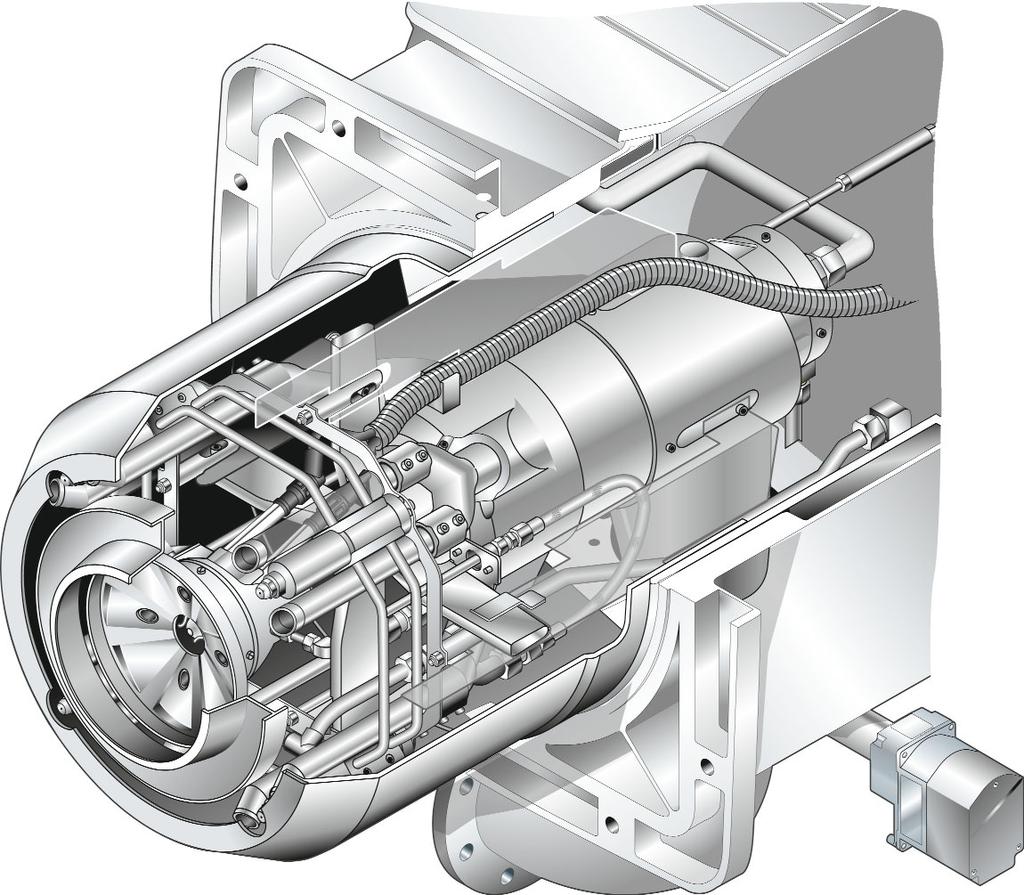

23 Sekundärt gasmunstycke Primärt oljemunstycke Primärt gasmunstycke Sekundärt oljemunstycke Blandningsdel med multiflam på en WKmono 80-brännare 23

24 Brännarval WKmono80 Olje-, gas- och kombibrännare utförande 3LN [mbar] Brännartyp WKmono-L80/2-A / R-3LN Flamhuvud WKGL80/1-A-3LN Effekt kw Eo Max.lastområde 0-4 [kw] [mbar] Brännartyp WKmono-G80/2-A utf. ZM-3LN Flamhuvud WKG80/1-A-3LN Effekt kw Naturgas E, LL Gasol B/P [mbar] Brännartyp WKmono-GL80/2-A utf. ZM-R-3LN Flamhuvud WKGL80/1-A-3LN Effekt kw Naturgas E, LL Gasol B/P Eo Max.lastområde Max.lastområde [kw] [kw] Naturgas Gasol Eo 1 Reglerområde: Naturgas E, LL max 1 : 10 Gasol B/P max 1 : 8 Eo 1 max 1 : 5 Arbetsområdet för oljebrännare är kontrollerat i enlighet med EN 267. Effektuppgifterna baseras på en lufttemperatur på 20 C och en uppställningshöjd på 500 m ö. h. Arbetsområdet för gas- och kombibrännare är kontroll - erade i enlighet med EN 267 och EN 676. Effektuppgifterna baseras på en lufttemperatur på 20 C och en uppställningshöjd på 0 m ö. h. Beroende på den faktiska uppställningshöjden minskas effekten med ca 1 % per 100 m över havet. 24

25 Oljebrännare utförande 3LN multiflam Brännar- Utf. Best.-nr. typ WKmono-L80/2-A R-3LN DIN CERTCO: 5G1056M Gasbrännare utförande 3LN multiflam Brännar- Utf. DN Best.-nr. typ WKmono-G80/2-A ZM-3LN DN CE-PIN: CE-0085 CQ 0417 DN DN Kombibrännare utförande 3LN multiflam Brännar- Utf. DN Best.-nr. typ WKmono-GL80/2-A ZM-R-3LN DN DIN CERTCO: 5G1056M CE-PIN: CE-0085 CQ 0417 DN DN

26 Val av dimension gasarmatur Gasbrännare utförande 3LN WKmono-G80/2-A utf. ZM-3LN Brännar- Lågtrycksförsörjning (ND1) Högtrycksförsörjning (HD) effekt Flödestryck i mbar Flödestryck i mbar kw före gaskulventilen före gasdubbelventilen Armatur DN Armatur DN Gastrottel DN Gastrottel DN Naturgas E (N) H i = 10,35 kwh/m 3 n; d = 0, So Naturgas LL (N) H i = 8,83 kwh/m 3 n; d = 0, So So So 213 So So 234 So 211 So Gasol* (F) H i = 25,89 kwh/m 3 n; d = 1, So Högtryck gas reglerapparat upp till p a 350 mbar. * Urvalet för gasol är beräknat för propan, men kan även användas vid butan. WKmono-G80/2-A utf. ZM-3LN Brännar- Lågtrycksförsörjning (ND2, ND3) Inställn.tryck SKP25 effekt Flödestryck i mbar Tryck vid flänsböjen kw före gaskulventilen i mbar Armatur DN Gastrottel DN Naturgas E (N) H i = 10,35 kwh/m 3 n; d = 0, Naturgas LL (N) H i = 8,83 kwh/m 3 n; d = 0, Gasol* (F) H i = 25,89 kwh/m 3 n; d = 1, Uppgifterna om flödestryck baseras på ett eldstadstryck på 0 mbar. Vid urval av nominell storlek måste pannans eldstadstryck läggas till. Vid lågtrycksförsörjning används tryckregulatorn i enlighet med EN Gastrycksdefinition vid lågtrycksförsörjning ND1 och ND2 före gaskulventilen: Maximalt godkänt drifttryck: 500 mbar (MOP) Maximalt godkänt gasflödestryck vid maximal brännareffekt: 300 mbar Gastrycksdefinition vid lågtrycksförsörjning ND3 före gaskulventilen: Maximalt godkänt drifttryck: 700 mbar (MOP) Maximalt godkänt gasflödestryck vid maximal brännareffekt: 500 mbar Vid högtrycksförsörjning finns tryckregulatorer med säkerhetsanordning i enlighet med EN 334 att välja ur dessa tekniska broschyrer: Tryckreglergrupper upp till 4 bar, tryck-nr Tryckreglergrupper med säkerhetsanordningar, tryck-nr Max. anslutningstryck, se typskylt. Flänsad DN100 DN125 DN150 DMV5100/12 VGD VGD

27 Val av dimension gasarmatur Kombibrännare utförande 3LN WKmono-GL80/2-A utf. ZM-R-3LN Brännar- Lågtrycksförsörjning (ND1) Högtrycksförsörjning (HD) effekt Flödestryck i mbar Flödestryck i mbar kw före gaskulventilen före gasdubbelventilen Armatur DN Armatur DN Gastrottel DN Gastrottel DN Naturgas E (N) H i = 10,35 kwh/m 3 n; d = 0, Naturgas LL (N) H i = 8,83 kwh/m 3 n; d = 0, So So So 213 So 193 Gasol* (F) H i = 25,89 kwh/m 3 n; d = 1, WKmono-GL80/2-A utf. ZM-R-3LN Brännar- Lågtrycksförsörjning (ND2, ND3) Inställn.tryck SKP25 Effekt Flödestryck i mbar Tryck vid flänsböjen kw före gaskulkventilen i mbar Armatur DN Gastrottel DN Naturgas E (N) H i = 10,35 kwh/m 3 n; d = 0, Naturgas LL (N) H i = 8,83 kwh/m 3 n; d = 0, Gasol* (F) H i = 25,89 kwh/m 3 n; d = 1, So Högtryck gas reglerapparat upp till p a 350 mbar. * Urvalet för gasol är beräknat för propan, men kan även användas vid butan. Uppgifterna om flödestryck baseras på ett eldstadstryck på 0 mbar. Vid urval av nominell storlek måste pannans eldstadstryck läggas till. Vid lågtrycksförsörjning används tryckregulatorn i enlighet med EN Gastrycksdefinition vid lågtrycksförsörjning ND1 och ND2 före gaskulventilen: Maximalt godkänt drifttryck: 500 mbar (MOP) Maximalt godkänt gasflödestryck vid maximal brännareffekt: 300 mbar Gastrycksdefinition vid lågtrycksförsörjning ND3 före gaskulventilen: Maximalt godkänt drifttryck: 700 mbar (MOP) Maximalt godkänt gasflödestryck vid maximal brännareffekt: 500 mbar Vid högtrycksförsörjning finns tryckregulatorer med säkerhetsanordning i enlighet med EN 334 att välja ur dessa tekniska broschyrer: Tryckreglergrupper upp till 4 bar, tryck-nr Tryckreglergrupper med säkerhetsanordningar, tryck-nr Max. anslutningstryck, se typskylt. Flänsad DN100 DN125 DN150 DMV5100/12 VGD VGD

28 Leveransomfång Beteckning WKmono-L80 WKmono-G80 WKmono-GL80 Utf. R-3LN Utf. ZM-3LN Utf. ZM-R-3LN Brännarhus, huslock, brännarmotor, luftreglerhus, fläkthjul, flamhuvud, tändapparat, tändkabel, tändelektroder, förbränningsprocessor med handenhet, flamvakt, reglermotorer, flänstätning, fästskruvar l l l Digital förbränningsprocessor W-FM 100 l l l W-FM 200 Täthetskontroll av gasdubbelventil via förbränningsprocessorn l l Gasdubbelventil klass A l l Gastrottel l l Lufttryckvakt l l l Gastryckvakt min l l Gastryckvakt max l l Modulerande blandningsdel l l l Reglermotor för bränsle/luftkvotreglering med W-FM Reglermotor för luftregulator l l l Reglermotor för gastrottel l l Reglermotor för oljeregulator l l Reglermotor för blandningsdel l l l Oljetryckvakt max i returledningen l l Oljetryckvakt min i framledningen l 2 oljemagnetventiler i både fram- och returledning vardera, l l oljeregulator, munstyckshuvudsystem, förmonterade munstycken Oljepump påbyggd Skyddsklass IP 54 l l l Gasfilter och gastryckregulator ingår i enlighet med EN 676 i brännarutrustningen (se Weishaupts tillbehörslista). l Standard Tillval 28

29 Specialutrustning WKmono 80 Olje-, gas- och kombibrännare multiflam 3LN Specialutrustning WKmono-L80 WKmono-G80 WKmono-GL80 Utf. R-3LN Utf. ZM-3LN Utf. ZM-R-3LN W-FM 100 lös istället för påbyggd Analogmodul/effektregulator till W-FM100 W-FM200 (inkl. analogmodul/effektregulator och varvtalsmodul) påbyggd, istället för W-FM100 W-FM200 (inkl. analogmodul/effektregulator och varvtalsmodul) lös, istället för W-FM100 W-FM 200 utvidgad funktion för O 2 /CO-reglering/rökgasåterföring Rökgasåterföring (endast i kombination med W-FM200 CO/ARF) Flamövervakning W-FC 4.0 Flamövervakning W-FC 5.0 Flamövervakning W-FC 6.0 ABE på kinesiska Frekvensomformare (välj ur katalogen Tillbehör vid utförande varvtalsreglering med W-FM 200) Lufttemperaturgivare Pt1000 för att visa verkningsgrad vid W-FM 200 med O 2 -reglering Magnetventil lufttryckvakttest vid kontinuerlig motordrift eller eftervädring Utförande lågtryck variant 2 (ND2) Utförande lågtryck variant 3 (ND3) Manometer 0-40 bar med kulventil monterad i framledningen Manometer 0-40 bar med kulventil monterad i returledningen Separat pumpstation Styrspänning 120 V för W-FM100/200 Flamhuvudförlängning 150 mm 300 mm För ytterligare specialutrustning, se prislistan alternativt vid förfrågan. Landspecifika utföranden samt speciella spänningar vid förfrågan 29

30 Tekniska data WKmono 80 Olje-, gas- och kombibrännare multiflam 3LN Allmänt WKmono 80/2-A Brännarmotor 400V, 3~, 50 Hz 1) 2) Typ AF 225M/2L - 24LS 45K0 Elektrisk effekt kw 50 Nominell ström A 75 Motorskyddsbrytare 2) Typ (t.ex.) NZMN1-M80 eller motorsäkring 2) Stjärn/triangelstart A minimal 100A gg (extern) Direktstart A minimal 160A gg (extern) Varvtal (50 Hz) 1/min 2955 Förbränningsprocessor Typ W-FM 100 För-säkring A 16A B Reglermotor luftspjäll Typ SQM48 (20 Nm) Reglermotor blandningsdel Typ SQM48 (35 Nm) Olja Elektrisk effekt kw 46,2 Utförande R-3LN Tändapparat Typ W-ZG02 (2-polig) Flamövervakning Typ QRA 73 Reglermotor olja Typ SQM48 (20 Nm) NO x -klass enligt EN 267 Kat. 3 Vikt kg 925 Vridmoment max. knm 10 Oljemagnetventil V DN 20 (framledning) 20 W Typ 5406 NC V DN 20 (returledning) 20 W Typ 5407 NC Oljetryckvakt 0 25 bar (framledning: 18 bar) Typ DSB bar (returledning Eo 1: 5 bar) Typ DSB 146 Gas Elektrisk effekt kw 47,1 Utförande ZM-3LN Tändapparat Typ W-ZG02 (2-polig) Tändgasventil Typ SV-D 507 Tändgasventil (ND3) Typ VGG10 med SKP15 Flamövervakning Typ JON Reglermotor gas Typ SQM45 (3 Nm) NO x -klass enligt EN 676 Kat. 3 Vikt (utan gasarmatur) kg 895 Vridmoment max knm 10 Vikt gasdubbelventil DN inkl. tändpilotventil och förbindningsdelar ca kg

31 Kombi Elektrisk effekt kw 46,2 Utförande ZM-R-3LN Tändapparat Typ W-ZG02 (2-polig) Tändgasventil Typ SV-D 507 Tändgasventil (ND3) Typ VGG10 med SKP15 Flamövervakning Typ QRA 73 Reglermotor Gas Typ SQM45 (3 Nm) Olja Typ SQM48 (20 Nm) NO x -klass enligt EN 267/EN 676 Kat. 3/3 Vikt (utan gasarmatur) kg 925 Vridmoment max. knm 10 Oljemagnetventil V DN 20 (framledning) 20 W Typ 5406 NC V DN 20 (returledning) 20 W Typ 5407 NC Oljetryckvakt 0 25 bar (framledning: 18 bar) Typ DSB bar (returledning Eo 1: 5 bar) Typ DSB 146 Kommentarer till tekniska data 1) Elektromotorerna uppfyller effektivitetsnivå IE3 i enlighet med förordning (EG) nr. 640/ ) Erforderligt motorskydd och motorstart skall monteras i automatikskåpet. Spänningar och frekvenser: Andra spänningar och frekvenser vid förfrågan. Brännarmotor standardutförande: Isoleringsklass F, skyddsklass IP 55. Principschema olja Utförande 3LN M P 115V 115V 5 5 7b 115V 115V P M 1 Extern pumpstation med konstant tryck 2 Smutsfångare 3 Tryckvakt min 4 Tryckvakt max 5 Magnetventil framledning (nätspänning 230 V, monterad i flödesriktningen) 6 Magnetventil returledning (nätspänning 230 V, monterad mot flödesriktningen) 7a Hydrauliskt munstyckshuvud med sekundära munstycken 7b Munstycksstock med primärmunstycken 8 Oljemängdregulator 9 Filter porvidd 100 μm (tillbehör) a 31

32 Mått l 4 b3 h 5 d 1 h 5 b 1 h 4 h 1 h 3 I 5 8 mm b2 Flänsanslutning enligt DIN EN h2 l 2 I 3 I 1 Brännartyp Mått i mm WKmono l 1 l 2 l 3 l 4 l 5 l 6 b 1 b 2 b 3 h 1 h 2 h 3 h 4 L80/1-A / R L80/2-A / R G80/1-A utf. ZM-NR G80/2-A utf. ZM-NR GL80/1-A utf. ZM-R-NR GL80/2-A utf. ZM-R-NR L80/2-A / R-3LN G80/2-A utf. ZM-3LN GL80/2-A utf. ZM-R-3LN Måtten är ungefärliga. Rätten till ändringar inom ramen för vidareutveckling förbehålles. 32

33 Hålmått för brännarplatta Förberedelser eldstad d Flänstätning 2 Inmurning 3 Ringspalt d1 d5 5 3 Inmurningen 2 får inte sticka fram över kanten på flam - huvudet, dock får den göras 2 konisk (min. 60 ). d 3 d 4 d 5 l3 l6 Brännartyp Mått i mm DN WKmono h 5 d 1 d 2 d 3 d 4 d 5 Gastrottel L80/1-A / R M L80/2-A / R M G80/1-A utf. ZM-NR M DN150 G80/2-A utf. ZM-NR M DN150 GL80/1-A utf. ZM-R-NR M DN150 GL80/2-A utf. ZM-R-NR M DN150 L80/2-A / R-3LN M G80/2-A utf. ZM-3LN M DN150 GL80/2-A utf. ZM-R-3LN M DN150 Måtten är ungefärliga. Rätten till ändringar inom ramen för vidareutveckling förbehålles. 33

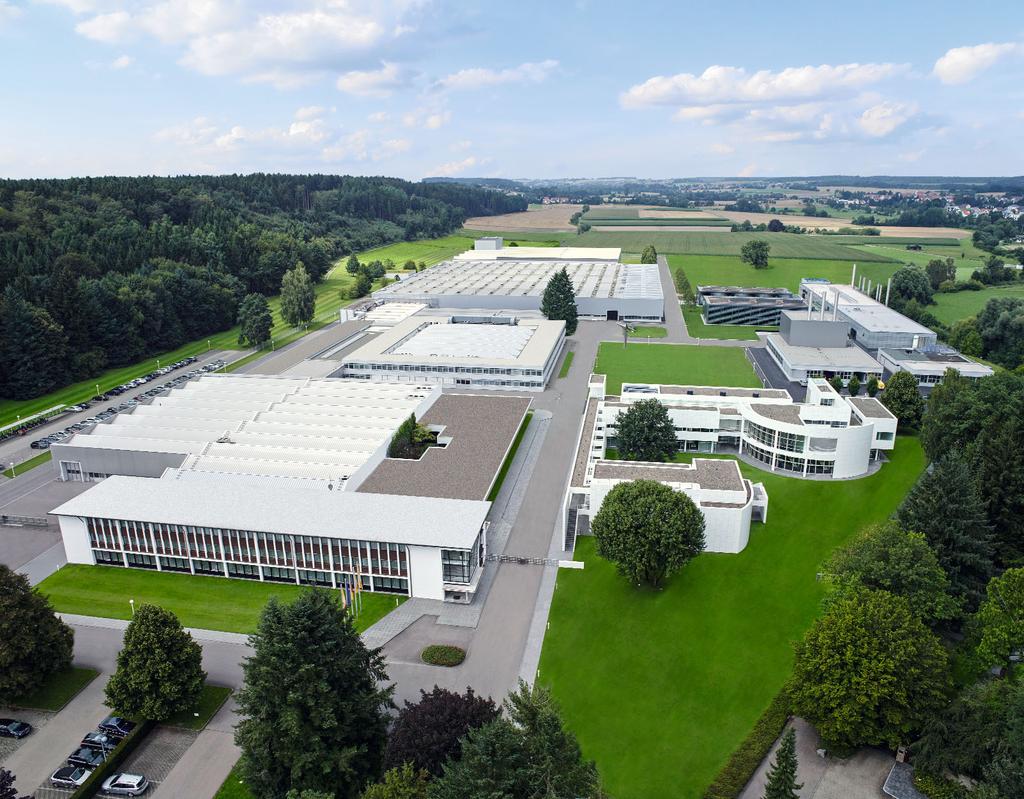

34 Weishaupts huvudsäte i Schwendi, södra Tyskland Administration, brännartillverkning, automatikskåpsproduktion och forskningscenter på Weishaupts huvudsäte i Schwendi 34

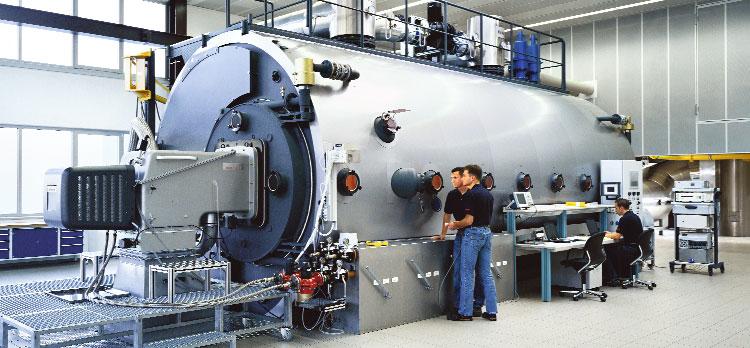

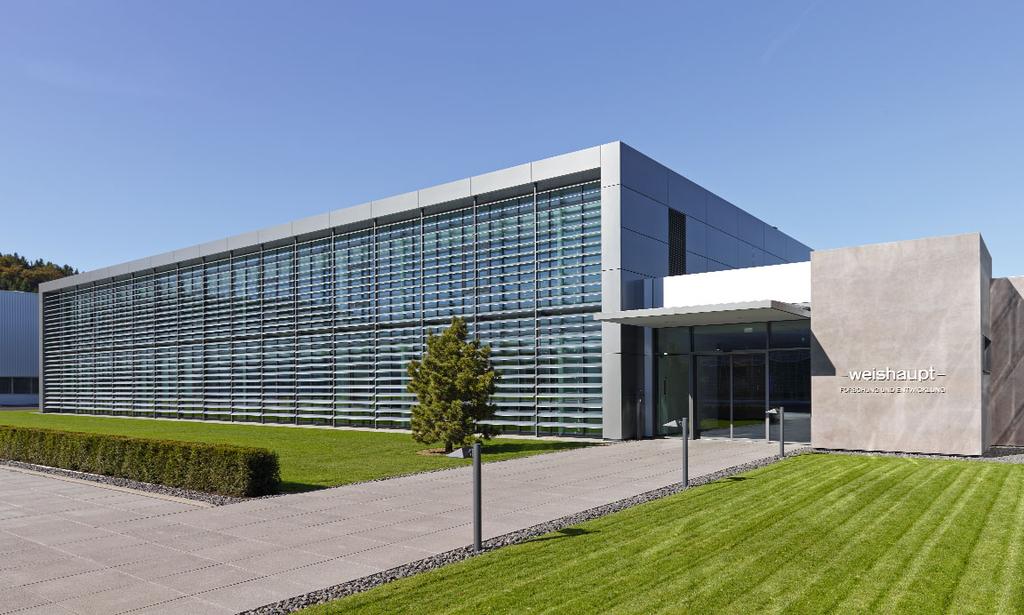

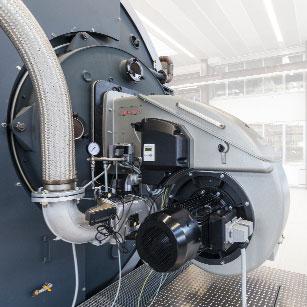

35 Weishaupts forsknings- och utvecklingscenter WKmono 80 genomgår tester Brännare upp till 32 MW testas vid det största flamröret i Weishaupts forsknings- och utvecklingscenter 35

36 Weishaupt Svenska AB Box 601 (Enhagsvägen 10) TÄBY Telefon Telefax Tryck-nr , februari 2016 Tryckt i Tyskland. Ändringar förbehålles, eftertryck förbjudes. Här finns vi när ni behöver oss Ett starkt servicenät ger lugn och ro Weishaupt har ett stort försäljningsoch servicenät till våra kunders hjälp. Genom detta kan vi garantera snabba leveranser av brännare, tillbehör och reservdelar samt serviceåtgärder. Vi på Weishaupt finns även tillgängliga vid akuta situationer. Serviceavdel - ningen kan alltid nås dygnet runt, året om. Ert närmaste Weishauptkontor kan svara på alla era frågor rörande Weishaupt-brännare och värme. Weishaupt filialer och service Helsingborg Tel Fax Umeå Tel Fax Serviceberedskap Tel Tel
