1 Historiska kartor visar vägen till släkten Björn Johansson telia.com Föreningen för datorhjälp i släktforskningen

2 Föreningen för datorhjälp i släktforskningen Bildades 1980 i Linköping Har idag dryga medlemmar Indelad i 8 regionföreningar Medlemsstöd via 40-tal faddrar Min roll i sammanhanget Engagerad i föreningen sedan starten. Deltog i programutvecklingen av första versionerna av släktforskarprogrammet Disgen för ABC80 & MS-DOS Arbetat med kartfunktionen sedan 2005

3 Släktforskarprogrammet Disgen

4 Släktforskarprogrammet Disgen

5 Släktforskarprogrammet Disgen

6 Släktforskarprogrammet Disgen

7 Släktforskarprogrammet Disgen

8 Disgens kartstöd

9 Disgens kartstöd

10 Disgens kartstöd

11 Disgens kartstöd

12 Disgens kartstöd

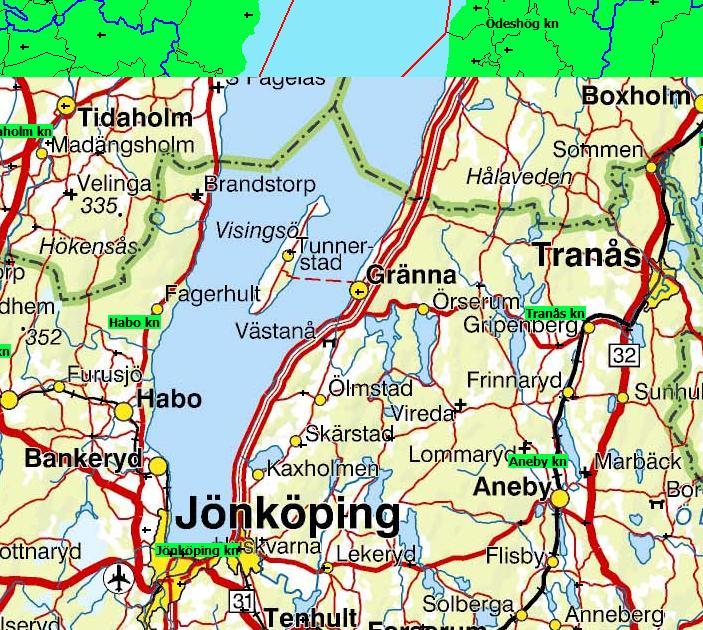

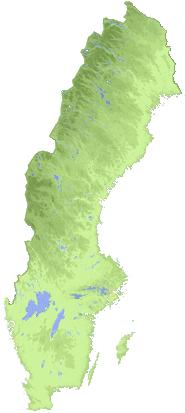

13 Sverigekartan för Disgen Fyra kartpaket med länskartor Götaland Svealand Södra Norrland Norra Norrland Gratis på DIS webbplats

14 Generalstabskartor för Disgen Delar av Generalstabskartor över länens tätortsdelar (till RT90 georefererat plusmaterial från DVD:erna med Gröna kartan) 25 kartpaket med c:a 20 delkartor i varje paket

15 Häradsekonomiska kartorna Vackra och illustrativa kartor Speglar stora delar av landet tiden efter laga skiften Intressant underlag för släkt- och hembygdsforskning 13 län 1500 kartblad DVD från LM, SSF och SHF med skannade kartor i DjVu-format av kartbladen Nyutgåva av DIS, SSF och SHF 2012.

16 Häradsekonomiska kartor för Disgen 13 län 1500 kartblad mellan 10 och 245 blad / län 2 Gb i djvu-format hanteras inte av Disgen 135 Gb i bmp-format - distributionsproblem 28 Gb i jpg-format rimligt med bibehållen bildkvalitet en eller två DVD:er / län Hur gör vi? Var finns resurserna? Hur lång tid tar det?

17 Vår metod Konvertering från DjVu till Tif Retusch för eliminering av ej karterade ytor Georeferering Ytterligare retusch Uppklippning i delkartor Konvertering till Jpg Preparering av metadata Paketering för Disgen Paketering på DVD

18 Resurserna Företaget Arbetslivssupport med kontor i Norrköping och Linköping 3-4 personer i Norrköping 4-5 personer i Linköping Två koordinatorer 1 i Norrköping 1 i Linköping Ytterligare 3-4 DIS-medlemmar

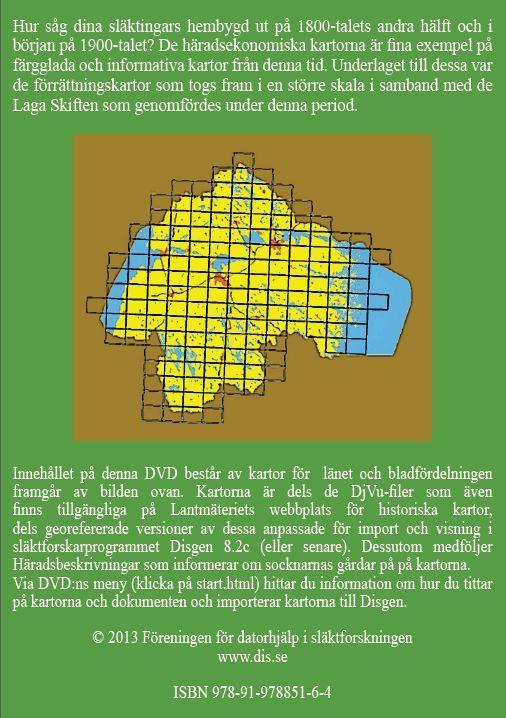

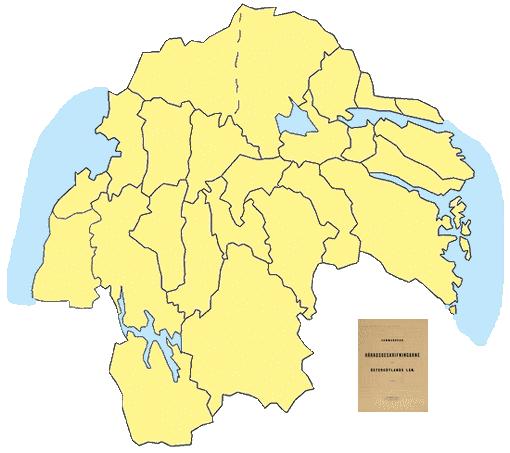

19 Första resultaten En DVD per län för Östergötland och Västmanland Dialog med klickbara översiktskartor Originalfiler i DjVu Häradsbeskrivningar i DjVu Georefererade kartor för Disgen i kartpaket med 1 översiktsbild i jpg (2000 pixlar bred) 9 detaljbilder i Jpg (2500 x pixlar breda) Metadata (world-filer) för jpg-filerna

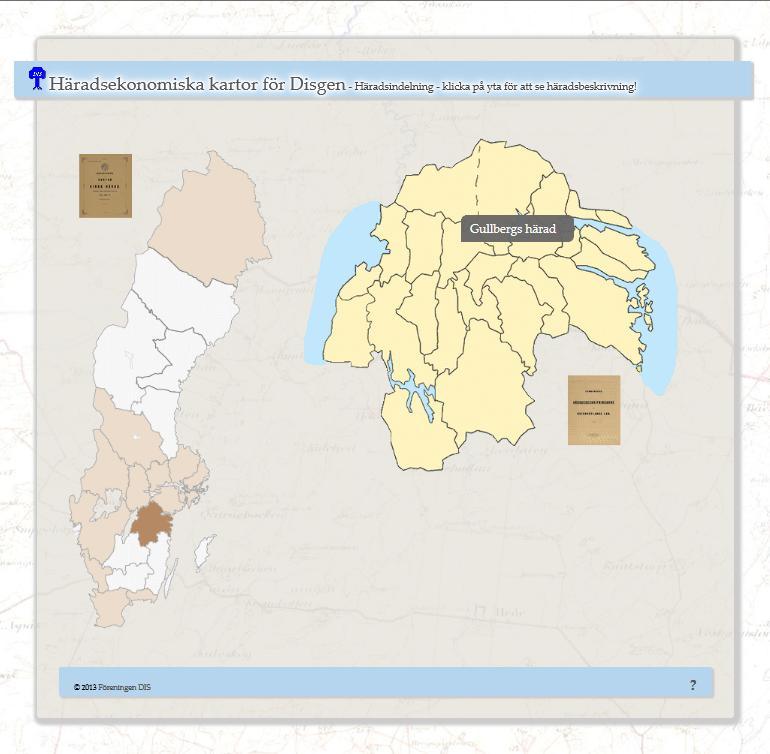

20 Häradsekonomiska kartor för Disgen

21 Kartidentifiering och visning av original

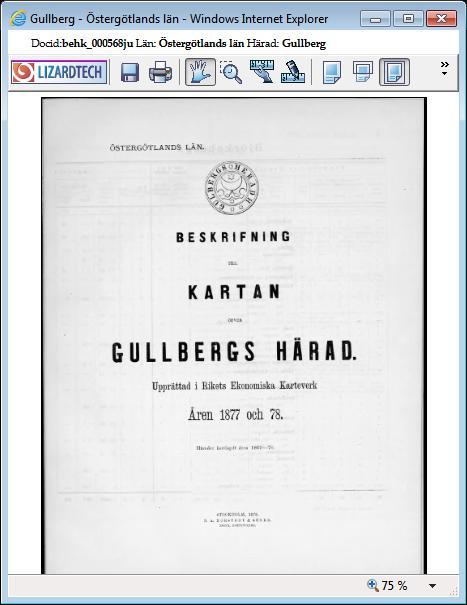

22 Visning av häradsbeskrivningarna

23 Importera kartor i Disgen

24 Täckningen för de enskilda kartbladen

25 Valda kartblad visas

26 Först två län

27 Först två län sedan ytterligare län T U D E

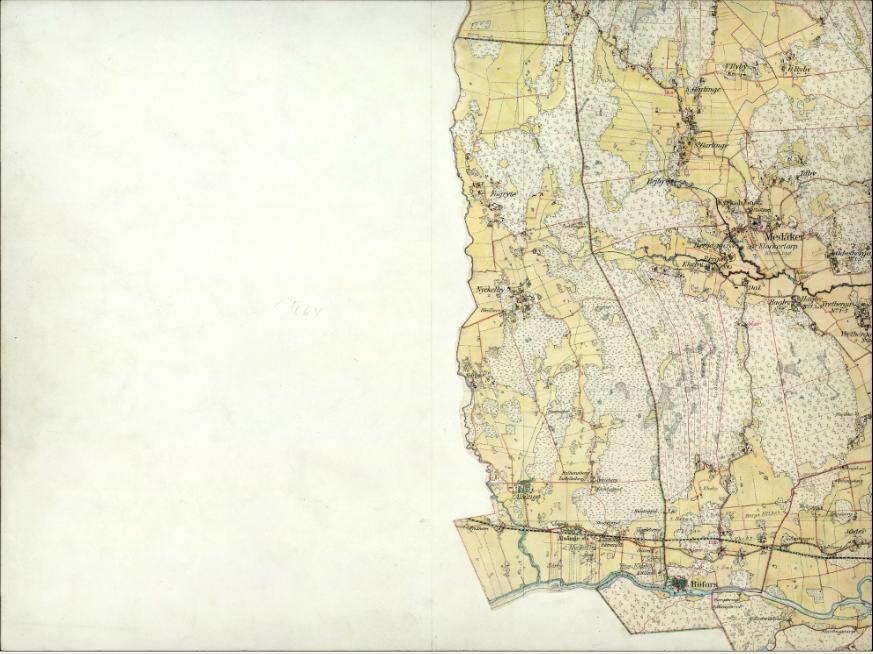

28 Mycket retusch Ganska omfattande arbete med retusch före / efter gerefereringen p.g.a. Kartblad med ej karterad mark Kartblad som behövde / kunde kombineras Kartblad med brister i kartering

29 Monterade kartor Kartering över tid och länsgränser (Krokek, E - D)

30 Kartering per län med passning (Fellingsbro T C)

31 Gränskartor med ytor utan kartering (Örsåsa, E - Småland)

32 Kartering per län med överlappning (Vissjön, T U, delar av Dalarna ej karterade)

33 Komplettering / retusch med kartdelar (Björkfors Dalhem, E)

34 Utvidgad karta (inkl. sorgkanter) Höör S. Rörum

35 Kartering per län med dålig passning (Östervåla Stynsberg, T - U)

36 Georefereringen Referenskartan är Terrängkartan 1: väl spridda kontrollpunkter Kyrkor Större gårdar Gränser Järnvägar Välliknande vägkors Angränsande blads hörn Eliminera springor mellan bladen Undvika överlapp mellan bladen

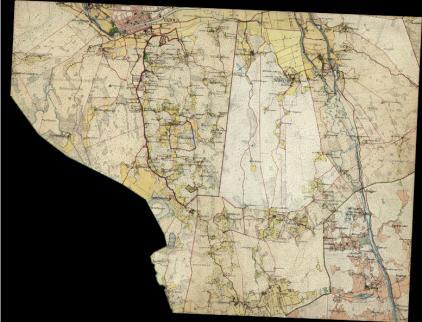

37 X Kartbildens behandling

38 Lärdomar Rutiner och instruktioner skall vara (över-)tydliga Förstärk med makron för kontroll och stöd Inventera källkartorna och identifiera åtgärder före utläggning av jobben Bestäm vad som skall retuscheras för transparens för montage Förbered gränsanslutningar mellan länen Minimera antalet dublettblad längs länsgränser

39 Tidplanen Projektet startade i feb/mars 2013 Förutgåvor till Släktforskardagarna i Köping aug 2013 Östergötlands län Västmanlands län Slutliga utgåvor, nu kompletterade med beskrivningar av motsvarande häradskartor Östergötlands län klar i dec 2013 Västmanlands län klar i jan 2014 Kommande Södermanlands län klar i april 2014 Örebro län klar i apr 2014 Förhoppningen är att bli klara under året!

40 Tack för att ni lyssnat! Björn Johansson telia.com Föreningen för datorhjälp i släktforskningen
