1 Fästhandbok 2010 POP Nitsystem Nitningssystem med hög hållfasthet POP Bolt Bultsystem POP Nut Blindnitmuttersystem Pressfästelement Tucker Bultsvetsning Kabelskydd och tillbehör Staps och Byggprodukter Upplaga 01

2 Riktiga utmaningar. I dagens ständigt föränderliga miljö står våra kunder inför många utmaningar när man skall välja det bästa inom infästningslösningar. Med internationell erfarenhet inom fästteknik kan Emhart anta dessa utmaningar genom ett stort och brett kunnande när det gäller produkter och helhetslösningar utvecklade ur kundspecifika önskemål. Emharts applikationstekniker finns tillgängliga för att erbjuda komplett support och ge rekommendationer som vägleder er till den mest passande och effektiva lösningen tillgänglig på marknaden idag. Emhart kan stolt visa upp samarbeten med de mest välkända företagen inom tillverkning och industri. 1

3 Riktiga lösningar. Med över 100 års erfarenhet inom design och tillverkning av monteringsteknologier, är Emhart ett nyskapande företag genomsyrat av kunskap och kreativitet. I vår strävan att bli bäst i klassen, försöker Emhart vara flexibla och ta ansvar. Våra kärnprodukter erbjuder ett stort utbud av fästelement för en mängd applikationer, komplett med en helhetslösning som matchar er produktionsmiljö. Vi levererar kvalitetsprodukter och service punktligt och konsekvent till våra Europeiska kunder antingen själva eller genom vårt nätverk av erfarna distributörer. NORGE SVERIGE FINLAND ESTLAND IRLAND D ANMARK LITAUEN STORBRITANNIEN NEDERLÄND- ERNA BELGIEN TYSKLAND POLEN TJECKIEN FRANKRIKE SCHWEIZ ÖSTERRIKE UNGERN PORTUGAL ITALIEN SPANIEN GREKLAND TURKIET Tillverkning Försäljningskontor Distributionsnätverk Distributionsnätverk Försäljningskontor Lager Försäljningskontor Lager Distributionsnätverk Distributionsnätverk Mer kontaktinformation hittar ni på baksidan av katalogen. 2

4 Här finns vi Emhart Teknik firar 100 år Håll utkik efter jubileumslogon för kommande aktiviteter Emhart Teknik AB Skjutbanevägen 6 Box 23, Örebro Telefon: Fax: Norge (+47) Arne Skagemo Distrikt Norr och Mellan arne.skagemo@bdk.com Mathis Vaalanes Distrikt Syd mathis.vaalanes@bdk.com Emhart Sjong PO Box 153 Leirdal No-1009 Oslo Telefon: Fax: Sverige (+46) Leif Persson Försäljningansvarig Sverige & Norge leif.persson@bdk.com Kjell Sjödin Distrikt Norr kjell.sjodin@bdk.com Kundtjänst Dieter Grabmüller Distrikt Mälardalen dieter.grabmuller@bdk.com Frank Nilsson Distrikt Syd frank.nilsson@bdk.com Telefon: , eller något av nedanstående direktnummer Fax: Conny Eriksson Kundtjänstansvarig conny.eriksson@bdk.com Thomas Vognild Kundtjänst Norge thomas.vognild@bdk.com Kerstin Häll Kundtjänst Sverige kerstin.hall@bdk.com Kenneth Fagerlund Kundtjänst Sverige kenneth.fagerlund@bdk.com Dan Kastö Distrikt Väst dan.kasto@bdk.com Bo Johansson Distrikt Öst & Industri bo.johansson@bdk.com Zebastian Hagberg Kundtjänst Sverige zebastian.hagberg@bdk.com Lena Fermby Kundtjänst Sverige lena.fermby@bdk.com Tommy Pettersson Automatisering tommy.pettersson@bdk.com Per-Magnus Sjögren Fordonsindustri permagnus.sjogren@bdk.com Kalle Ogenklev Service automatisering kalle.ogenklev@bdk.com 3

5 Innehåll POP Nitsystem 6 Nitningssystem med hög hållfasthet 102 POP Bolt Bultsystem 136 POP Nut Blindnitmuttersystem 148 Pressfästelement 198 Tucker Bultsvetsning 244 Kabelskydd och tillbehör 260 Staps och Byggprodukter 264 4

6 5

7 Nitsystem Introduktion 7 Nittyp 9 Material 11 Temperaturprestanda 12 Huvudtyper 13 Ytbehandling 14 Tekniska data 15 Produkt index 17 Aluminium 19 Stål 52 Rostfritt stål 65 Nickel/kopparlegering 71 Koppar 77 Aluminium färgad 80 Handverktyg 81 Kraftverktyg 83 Verktygstillbehör 89 Munstycken och käftar 90 Tillbehör 93 Konsumentförpackningar 94 Nitningssystem 95 Marknadsföringsstöd 100 6

8 POP Nitar POP Nitar har ständigt utvecklats från dess start för över 100 år sedan och inkluderar nu ett omfattande sortiment av högkvalitativa infästningsprodukter samt nitverktyg som motsvarar kraven för dina krävande tillverkningsprocesser. POP sortimentet innefattar nu mjukare nitar och nitar med överlägsen klämstyrka och greppförmåga. Finns i stål, rostfritt stål, aluminium, koppar & nickel/kopparlegering. POP Nitar är allmänt erkända inom hela industrin. Kompromissa inte fråga efter originalet POP. Handverktyg POPSet Handverktyg har utvecklats för att erbjuda användaren det bästa som finns tillgängligt på marknaden idag. Dessa verktyg har den kvalitet, hållbarhet och tillförlitlighet som man kan förvänta av genuina POP Nitverktyg. Kraftverktyg POP ProSet kraftnitverktyg sätter en ny standard för tryckluftdrivna nitverktyg. Med sin lätta polymerkonstruktion och ett högt kraft/viktförhållande håller POP ProSet nitverktyg produktionskapaciteten på högsta nivå och minskar uttröttning hos användaren. POP Kraftverktyg inkluderar också MCS5800 Batteriverktyg, MCS5250 Inline-verktyg och PRG-sortimentets verktyg. Nitningssystem POP nitningssystem finns tillgängliga för att öka effektiviteten på dina produktionsbanor. Sortimentet inkluderar automatisk nitmatning, halv-automatisk, verifikation av nitsättning, multihead nitningssystem och nitmatare. 7

9 POP nitning är enkelt. 1. Sätt in POP nitens splint i nitverktygets nosdel. 2. Sätt i själva POP niten i hålen på materialen som ska fästas. 3. Tryck på nitverktygets avtryckare. Själva POP niten klämmer ihop materialen och expanderar så att ett huvud bildas på blindsidan av fogen. Splinten bryts av vid en förutbestämd kraft. 4. Materialen är nu hopfästa. 8

10 Nittyp Standardnit öppen BS En öppen nit för generell användning som finns i en mängd olika material och huvudtyper. Lämplig för applikationer med låga krav på belastning. Standardnit öppen BH En öppen nit som sätter sig jämns med ytan på bägge sidor om fogen om den sätts i försänkta hål på bägge sidor. Den här utrymmessnåla niten har nästan ingen del som skjuter ut och eliminerar lösa splintar. Trycktät Den här niten är konstruerad med helt sluten nitkropp och är idealisk för applikationer som ska vara vatten/trycktäta eller där det är viktigt att splinten kvarhåll Splitnit LSR Den här nitens lastfördelningsegenskaper gör den idealisk för användning med ömtåliga, sköra och de mjukaste materialen. MGR (Multigripnit) Multigripniten är konstruerad för att klara ett större greppområde än andra nitar och medger därför mindre lagerhållning. Den ger också en bra, skrammelfri fogkonstruktion även vid oregelbundna hål. Vgrip Multigripnit med mycket estetiskt utseende, stort greppområde och låsande splint. Vgrip erbjuder dessutom god ihopdragningsförmåga, bred undersida som ger hög belastningsprestanda samt rillad splint för maximerad livslängd hos verktyget. Splitnit Idealisk för hopfogning av mjukare och mer sköra material såsom plaster, gummi, glasfiber, trä eller laminat. 9

11 Nittyp T-Nit T-Niten har alla de egenskaper en splitnit uppvisar plus att den har högt draghållfasthetsvärde. Skjuvhållfastheten förbättras också genom att splinten sitter kvar efter nitning. F Serien F serien ger utmärkt hålfyllning för överlägsen vibrationshållfasthet kombinerad med en fast, skrammelfri splint vilket ger en mycket bra fogkonstruktion. HS (High Strength) POP-nit med styrkan hos en M6-bult. Ger stor expansion på den blinda sidan, säker låsning av splinten samt enastående prestanda för ihopdragning av arbetsytor. HR Exceptionell draghållfasthet och ökad expansion på blindsidan ger den perfekta kombinationen för att ta hand om luftgap samtidigt som belastningen fördelas under nitningen. Utmärkt splintkvarhållning och skrammelfri fog efter nitningen. Räfflad Avsedd för fastsättning i trä eller andra mjuka/fiberbaserade material.lämplig för blinda, ej genomgående hål. STR Denna stålnit har en nitkropp som fläker ut sig och är idealisk för användning i trä. STR ger högt motstånd mot dragkrafter och efter montering kvarhålls splinthuvudet. TVD Det här unika slutna rostfria stålsortimentet ger extra styrka till monteringar som har en svag eller en tunn blindsida. 10

12 Material POP Nitarna finns i stål, rostfritt stål, nickel/kopparlegeringar, koppar och åtskilliga aluminiumsorter för att tillfredställa behovet för en mängd olika applikationer. Val av nitmaterial Niten som väljs ska i princip ha samma fysiska och mekaniska egenskaper som de komponenter som ska sammanfogas. ALUMINIUM 3,5% Magnesiumlegering (AlMg 3,5) För generell användning ALUMINIUM 2,5% Magnesiumlegering (AlMg 2,5) Mjukare nitaluminium lämplig för mer ömtåliga material 99.5% ALUMINIUM Lätt formbart aluminium lämplig för extremt mjuka och/eller sköra material ALUMINIUM 5,0% Magnesiumlegering (AlMg 5,0) Hårdare aluminium lämplig för applikationer som kräver högre skjuv- och draghållfasthet STÅL För generell användning ROSTFRITT STÅL Lämplig för applikationer i krävande eller kliniska miljöer NICKEL/KOPPARLEGERING Lämplig för extremt krävande miljöer och höga temperatur KOPPAR Har goda elektriska & värmeledande egenskaper 11

13 Prestanda vid förhöjd temperatur Prestanda vid förhöjd temperatur Hållfasthet vid förhöjd temperatur kan skilja sig från de värden som anges i datatabellerna. Följande prestandakurvor ges bara för vägledning. ALUMINIUM 3,5% Magnesiumlegering (AlMg 3,5) ALUMINIUM 2,5% Magnesiumlegering (AlMg 2,5) % av angett hållfasthetsvärde % av angett hållfasthetsvärde C C ALUMINIUM 5,0% Magnesiumlegering (AlMg 5,0) 99.5% ALUMINIUM % av angett hållfasthetsvärde % av angett hållfasthetsvärde C C STÅL ROSTFRITT STÅL % av angett hållfasthetsvärde % av angett hållfasthetsvärde C C NICKEL/KOPPARLEGERING KOPPAR % av angett hållfasthetsvärde % av angett hållfasthetsvärde C C 12

14 Huvudtyper Huvudtyper POP nitar finns med följande nithuvudstyper: Kullrigt huvud Kullrigt huvud är lämpligt för de flesta applikationer. Stort huvud För användning med tunna eller ömtåliga material där blindsidan är styv. Det stora huvudet är också användbart för att täcka för stora hål och slitsar på den övre komponenten. Försänkt 120º Använd närhelst en slät yta behövs. Specifika kundlösningar * Våra mycket skickliga och erfarna design- och applikationsingenjörer stödjer våra kunders design- och applikationsbehov. Om du behöver en nit med en speciell egenskap eller om du behöver råd angående den bästa lösningen för din applikation så är du välkommen att kontakta vår kundservice och lämna följande uppgifter: Beskrivning av applikationen Materialen som ska fästas materialtyp, tjocklek Hålstorlek Årsvolym Extraordinära infästningsbehov * Beroende på minimum ordervolym Typiska specifika kundlösningar: Förlängd räfflad splint Nit med ansats Rillad nitkropp 13

15 Ytbehandling Ytbehandling POP nitar av stål kommer med blankförzinkning som standard och är kompatibla med RoHS, EolV och WEEE. POP nitar i Nickel/Koppar är förzinkade Det finns också en mängd olika ytbehandlingar för estetiska eller miljömässiga behov inklusive:- Xylan, Anodisering & Zink/Nickel. Vi erbjuder en komplett färgpalett för ytbehandling. Vi kan också matcha färgerna till din applikation om så önskas. Var vänlig kontakta Emharts kundservice. Beroende på minimum ordervolym. POP nitar levereras med följande ytbehandlingar som standard:- Standard ytbehandling Ytbehandlingskod Beskrivning Färg Basmaterial Tjocklek Rengjord Rengöringsmedel & Visköst medel Rengöringsmedel & Visköst medel Blankförzinkad Cr6 fri Blankförzinkad BS EN ISO 4042:2000 Naturell Klar Klar Klar Klar Aluminium & Koppar Aluminium & Koppar Slutna nitar Aluminium (LSR) Stål Nickel/Koppar 8 µm 3 µm Alternativa ytbehandlingar Ytbehandlingskod Beskrivning Färg Basmaterial Tjocklek Anodiserad Xylanfärg Epoxifärg Zink & Xylanfärg Zink & Xylanfärg Zink Zink/Nickel Zink/Nickel Svart Svart Vit Svart Svart Klar Svart Klar Aluminium Aluminium Aluminium Aluminium Stål Stål Stål Stål 1-2 µm 8 µm 8 µm 8 µm 5+6 µm 8 µm 8 µm 8 µm Våra testprocedurer för korrosionbeständighet överensstämmer med bilindustrins standard. För data om korrosionsbeständighet var vänlig kontakta Emharts Kundservice. 14

16 Tekniska Data Galvanisk korrosion Galvanisk korrosion kan inträffa när två olika metaller kommer i kontakt med varandra i närvaro av en elektrolyt Om metallerna inte passar ihop kan en beläggning såsom zink hjälpa till att minska kontaktytan. Följande tabell ger en översikt av möjliga korrosiva effekter på nitkroppen i kontakt med olika komponentmaterial. Kontaktmetaller tabell NITMATERIAL Nickel/Kopparlegering (NC) Rostfritt stål (RS) Koppar (Cu) Stål (S) Aluminium och Legeringar (Al & Leg) Zink (Zn) NC RS Cu KONTAKTMETALL S Al & leg Zn Nyckel: Ingen Liten korrosionsbenägenhet Ökad korrosionsbenägenhet Hög korrosionsbenägenhet Rekommenderas ej Typisk nitcykel för en öppen nit 6 1Niten placeras i arbetsstyckenas hål Dragkraft (kn) Nitverktyget utövar en dragkraft på splinten och splinthuvudet börjar nu dras igenom nitkroppen 3 Allt eftersom splinten dras igenom expanderar nitkroppen och pressar ihop arbetsstyckena Splinthuvudets rörelse (mm) 4 Dragkraften ökar successivt tills plattorna ligger dikt an mot varandra och vid en förutbestämd kraft lossnar splinten 15

17 Tekniska Data Förklaring av tabellmått Nominell diameter Min-Max diameter Dimensionerna för nitkroppens nominella diameter och minimum och maximum diameter anges. Nitkroppens längd (+/- 0,5 mm) Den nominella nitkroppens längd anges.tolerans på +/- 0,5 mm ska beaktas. Greppområde (Min-Max) Detta är den rekommenderade tjockleken för vilken nitkroppens längd ger god infästning i ett hål med den specificerade diametern. Hålstorlek Detta är de rekommenderade diametermåtten för borrade/stansade hål fria från skägg. Nithuvudets diameter (Min-Max) För nithuvudet anges minimum och maximum dimensionerna. Nithuvudets tjocklek (Max) Den maximala huvudtjockleken anges. Nominell splintdiameter Det nominella (eller maximum värdet för räfflade splintar) värdet anges för att underlätta valet av korrekt nosdel till nitverktyget. Skjuv-/Draghållfasthetsdata De skjuv- och draghållfasthetsdata som anges är indikativa för nitens prestanda. Verkliga data beror på arbetsstyckenas material och tjocklek. 16

18 Produktindex TYP AV NITKROPP SPLINT TYP AV NITKROPP SPLINT Stål Rostfritt Aluminium Stål Rostfritt Aluminium Standardnit öppen BS Trycktät Aluminium 3.5% Aluminium Kullrigt huvud Stort huvud Försänkt Borttagbar Färgad , Kullrigt huvud Stort huvud Försänkt Stål Aluminium 5% Aluminium 2.5% Kullrigt huvud Kullrigt huvud Rostfritt stål 63, 64 Stort huvud Försänkt Kullrigt huvud (A2) Försänkt Aluminium 99.5% Kullrigt huvud 45 Nickel/Kopparlegering Kullrigt huvud 76 Stål Koppar Kullrigt huvud Stort huvud Försänkt Kullrigt huvud Försänkt Rostfritt stål Kullrigt huvud (A2) Kullrigt huvud (A4) Stort huvud Försänkt MGR (Multigripnit) Aluminium Kullrigt huvud 31 Stort huvud Nickel/Kopparlegering Kullrigt huvud Stort huvud Försänkt Försänkt, reducerad Försänkt 32 Multigrip Ventilationsnit Kullrigt huvud 36 Stort huvud 36 Färgat 37 Koppar Stål Rostfritt Brons Stål Kullrigt huvud Terminalnit Kullrigt huvud Stort huvud Standardnit öppen BH Multigrip Ventilationsnit Kullrigt huvud 59 Stål Försänkt

19 TYP AV NITKROPP SPLINT TYP AV NITKROPP SPLINT Stål Rostfritt Aluminium Stål Rostfritt Aluminium Splitnit LSR HS (High Strength) Aluminium Aluminium Kullrigt huvud Stort huvud Stål Kullrigt huvud Kullrigt huvud Stål Kullrigt huvud Vgrip HR Aluminium Stål Kullrigt huvud Stort huvud Stål Kullrigt huvud Stort huvud Rostfritt stål Kullrigt huvud Stort huvud Försänkt Rostfritt stål Kullrigt huvud Försänkt Kullrigt huvud 69 Räfflad Splitnit Aluminium Aluminium Kullrigt huvud Stort huvud Kullrigt huvud Försänkt T-Nit Aluminium Kullrigt huvud Stort huvud STR Stål Kullrigt huvud TVD 59 F Serien Rostfritt stål Aluminium Kullrigt huvud 70 Kullrigt huvud 42 Stål Kullrigt huvud Stort huvud

20 Aluminium Standardnit öppen BS Kullrigt huvud Aluminium 3,5% Magnesiumlegering Splint: Stål För generell användning LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 2,0 2,08-2,13 2,4 2,30-2,48 3,0 2,90-3,08 3,2 3,10-3,28 4,0 3,90-4,08 4,6 Upp till 1,6 TAPD20M1BS ,2 1,6-3,2 TAPD20M2BS ,9 3,2-4,8 TAPD20M3BS 2,03-2,13 3,60-4,00 0,75 1, ,5 4,8-6,4 TAPD20M4BS ,2 6,4-8,0 TAPD20M5BS ,5 Upp till 0,8 TAPD31BS ,0 0,8-2,4 TAPD33BS 2,5-2,6 4,40-5,00 0,90 1, ,5 2,4-4,8 TAPD36BS ,0 Upp till 2,0 SNAD3050BS ,5 2,0-3,5 SNAD3065BS ,0 3,5-5,0 SNAD3080BS ,1-3,2 5,70-6,30 1,10 1, ,0 5,0-7,0 SNAD3100BS ,0 7,0-9,0 SNAD3120BS ,0 9,0-12,0 SNAD3150BS ,5 Upp till 1,6 TAPD42BS ,0 1,6-3,2 TAPD44BS ,0 3,2-4,8 TAPD46BS ,7 4,8-6,4 TAPD48BS ,5 6,4-7,9 TAPD410BS ,5 7,9-9,5 TAPD412BS 3,3-3,4 6,05-6,65 1,10 1, ,0 9,5-11,1 TAPD414BS ,0 11,1-12,7 TAPD416BS ,5 12,7-14,3 TAPD418BS ,0 14,3-16,7 TAPD421BS ,0 16,7-20,7 TAPD425BS ,0 Upp till 1,6 TAPD52BS ,0 1,6-3,2 TAPD54BS ,5 3,2-4,8 TAPD56BS ,5 4,8-6,4 TAPD58BS ,2 6,4-7,9 TAPD510BS ,0 7,9-9,5 TAPD512BS ,7 9,5-11,1 TAPD514BS 4,1-4,2 7,62-8,22 1,22 2, ,5 11,1-12,7 TAPD516BS ,5 12,7-13,5 TAPD517BS ,4 12,7-14,5 TAPD518BS ,2 13,5-15,9 TAPD520BS ,5 15,9-17,4 TAPD522BS ,7 17,4-19,8 TAPD525BS ,43 0,46 0,50 0,54 0,57 0,53 0,54 0,59 0,90 0,94 1,00 1,05 1,29 1,33 0,87 0,92 0,98 1,04 1,11 1,20 1,26 1,36 1,37 1,47 1,65 1,56 1,54 1,63 1,73 1,82 1,90 2,00 2,10 2,28 2,32 2,33 2,56 2,59 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 19

21 Aluminium Standardnit öppen BS Kullrigt huvud Aluminium 3,5% Magnesiumlegering Splint: Stål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 4,8 4,70-4,88 5,0 4,94-5,08 6,0 5,93-6,08 6,4 6,25-6,48 6,5 Upp till 2,4 TAPD63BS på förfrågan 7,5 2,4-3,2 TAPD64BS ,2 3,2-4,8 TAPD66BS ,0 4,8-6,4 TAPD68BS ,7 6,4-7,9 TAPD610BS ,7 7,9-9,5 TAPD612BS ,5 9,5-11,1 TAPD614BS ,0 11,1-13,5 TAPD617BS ,0 13,5-15,5 TAPD621BS ,0 15,5-17,5 TAPD623BS 4,9-5,0 9,20-9,80 1,60 2, på förfrågan 25,5 17,5-19,8 TAPD625BS ,5 19,8-26,2 TAPD633BS ,5 30,0-35,0 TAPD640BS ,5 35,0-40,0 TAPD645BS ,5 40,0-45,0 TAPD650BS ,5 45,0-50,0 TAPD655BS ,5 50,0-55,0 TAPD660BS ,5 60,0-65,0 TAPD670BS ,5 70,0-75,0 TAPD680BS ,5 Upp till 3,5 SNAD5065BS ,0 3,5-4,5 SNAD5080BS ,0 4,5-6,0 SNAD5100BS ,0 6,0-7,5 SNAD5120BS ,0 7,5-9,5 SNAD5140BS ,1-5,2 8,70-9,30 1,60 2, ,0 9,5-11,5 SNAD5160BS ,0 11,5-13,5 SNAD5180BS ,0 13,5-15,5 SNAD5200BS ,0 16,5-17,5 SNAD5220BS ,0 17,5-20,5 SNAD5250BS ,0 0,5-3,5 SNAD6080BS ,0 3,5-5,5 SNAD6100BS ,0 5,5-7,5 SNAD6120BS ,0 7,5-9,5 SNAD6140BS 6,1-6,2 11,70-12,30 2,10 3, ,0 9,5-11,5 SNAD6160BS ,0 11,5-13,5 SNAD6180BS ,0 13,5-15,5 SNAD6200BS ,7 Upp till 6,4 TAPD88BS ,2 6,4-9,5 TAPD812BS på förfrågan 6,5-6,6 12,40-13,00 2,10 3, ,5 9,5-12,7 TAPD816BS ,2 12,7-19,8 TAPD824BS ,35 2,16 2,28 2,42 2,56 2,68 2,90 3,05 3,48 3,63 3,47 4,10 4,40 4,65 4,80 5,20 5,25 5,40 5,65 2,35 2,47 2,62 2,77 2,81 3,04 3,11 3,18 3,55 3,77 4,03 4,14 4,58 4,90 5,00 5,25 5,34 5,58 6,33 6,50 7,36 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 20

22 Aluminium Standardnit öppen BS Stort huvud Aluminium 3,5% Magnesiumlegering Splint: Stål För generell användning Stort huvud ökar belastningsytan på veka, tunna material Lämplig för överdimensionerade hål och slitsar under nithuvudet LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,10-3,28 4,0 3,94-4,08 4,8 4,70-4,88 6,2 1,6-3,2 TAPD44BSLF9, ,0 3,2-4,8 TAPD46BSLF9, ,7 4,8-6,4 TAPD48BSLF9, ,5 6,4-7,9 TAPD410BSLF9,5 3,3-3,4 9,00-10,00 1,50 1, ,5 7,9-9,5 TAPD412BSLF9, ,2 9,5-11,1 TAPD414BSLF9,5 på förfrågan på förfrågan 17,0 11,1-12,7 TAPD416BSLF9, ,7 12,7-14,3 TAPD418BSLF9, på förfrågan 8,5 Upp till 4,8 TAPD56BSLF ,5 4,8-6,4 TAPD58BSLF ,2 6,4-7,9 TAPD510BSLF ,0 7,9-9,5 TAPD512BSLF ,1-4,2 11,50-12,50 1,60 2, ,7 9,5-11,1 TAPD514BSLF ,5 11,1-12,7 TAPD516BSLF ,4 12,7-14,3 TAPD518BSLF ,3 14,3-15,9 TAPD520BSLF12 på förfrågan på förfrågan 9,2 Upp till 4,8 TAPD66BSLF ,0 4,8-6,4 TAPD68BSLF ,7 6,4-7,9 TAPD610BSLF ,5 7,9-9,5 TAPD612BSLF ,9-5,0 13,70-14,30 2,00 2, ,5 9,5-11,1 TAPD614BSLF ,2 11,1-12,7 TAPD616BSLF ,0 12,7-13,5 TAPD617BSLF ,5 13,5-19,8 TAPD625BSLF ,07 1,22 1,25 1,31 1,44 1,46 1,48 1,77 1,84 1,98 2,04 2,16 2,26 2,45 2,50 2,65 2,92 3,14 3,13 3,38 3,40 3,50 3,51 4,00 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 21

23 Aluminium För generell användning Ger slät yta efter applicering Standardnit öppen BS Försänkt 120 Aluminium 3,5% Magnesiumlegering Splint: Stål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 2,4 2,30-2,48 3,0 2,94-3,08 3,2 3,10-3,28 4,0 3,90-4,08 4,5 Upp till 1,6 TAPK31BS ,0 1,6-3,2 TAPK33BS 2,5-2,6 4,50-4,90-1, ,5 3,2-5,6 TAPK36BS ,2 Upp till 2,0 SNAK350BS på förfrågan 6,7 2,0-3,5 SNAK365BS på förfrågan 8,2 3,5-5,0 SNAK380BS ,1-3,2 5,70-6,30-1, ,2 5,0-7,0 SNAK3100BS på förfrågan 12,2 7,0-9,0 SNAK3120BS på förfrågan 15,2 9,0-12,0 SNAK3150BS på förfrågan på förfrågan 5,5 Upp till 2,7 TAPK42BS ,5 2,7-4,3 TAPK44BS ,0 4,3-5,8 TAPK46BS ,0 5,8-7,4 TAPK48BS ,7 7,4-9,0 TAPK410BS ,5 9,0-10,6 TAPK412BS 3,3-3,4 6,05-6,65-1, ,2 10,6-12,2 TAPK414BS ,0 12,2-13,8 TAPK416BS ,7 13,8-15,4 TAPK418BS ,4 15,4-17,7 TAPK421BS ,4 17,7-20,9 TAPK425BS på förfrågan på förfrågan 6,5 Upp till 2,9 TAPK52BS på förfrågan 8,5 2,9-4,5 TAPK54BS ,0 4,5-6,1 TAPK56BS ,0 6,1-7,7 TAPK58BS ,5 7,7-9,3 TAPK510BS ,1-4,2 7,75-8,05-2, ,5 9,3-10,9 TAPK512BS ,0 10,9-12,4 TAPK514BS ,0 12,4-14,0 TAPK516BS ,0 14,0-14,8 TAPK517BS ,0 14,8-17,2 TAPK520BS ,53 0,53 0,57 0,91 1,00 1,02 1,05 1,12 1,35 0,91 0,93 1,02 1,05 1,14 1,29 1,31 1,34 1,39 1,46 1,54 1,56 1,60 1,65 1,78 1,93 1,96 2,06 2,26 2,28 2,37 Forts. nästa sida =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 22

24 Aluminium Standardnit öppen BS Försänkt 120 Aluminium 3,5% Magnesiumlegering Splint: Stål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 4,8 4,70-4,88 5,0 4,85-5,08 8,5 Upp till 1,6 TAPK63BS på förfrågan 9,5 1,6-4,8 TAPK64BS ,0 4,8-6,4 TAPK66BS ,0 6,4-7,9 TAPK68BS ,5 7,9-9,5 TAPK610BS ,5 9,5-11,1 TAPK612BS 4,9-5,0 9,33-9,73-2, ,2 11,1-12,7 TAPK614BS ,0 12,7-14,3 TAPK616BS på förfrågan på förfrågan 21,0 14,3-15,1 TAPK617BS ,5 15,1-21,4 TAPK625BS ,0 21,4-27,8 TAPK633BS ,7 Upp till 3,5 SNAK5065BS på förfrågan på förfrågan 8,2 3,5-4,5 SNAK5080BS på förfrågan på förfrågan 10,2 4,5-6,0 SNAK5100BS på förfrågan på förfrågan 12,2 6,0-7,5 SNAK5120BS på förfrågan på förfrågan 14,2 7,5-9,5 SNAK5140BS på förfrågan på förfrågan 16,2 9,5-11,5 SNAK5160BS på förfrågan på förfrågan 5,1-5,2 8,50-9,00-2, ,2 11,5-13,5 SNAK5180BS på förfrågan på förfrågan 20,2 13,5-15,5 SNAK5200BS på förfrågan på förfrågan 22,2 15,5-17,5 SNAK5220BS på förfrågan på förfrågan 25,2 17,5-20,5 SNAK5250BS på förfrågan 28,2 19,5-23,5 SNAK5280BS på förfrågan på förfrågan 30,2 20,5-25,5 SNAK5300BS på förfrågan på förfrågan 2,35 2,38 2,44 2,70 2,76 2,80 3,04 3,08 3,13 3,63 4,08 2,47 2,58 2,71 2,88 2,93 3,14 3,22 3,29 3,66 3,88 4,36 4,67 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 23

25 Aluminium För generell användning Splint i rostfritt stål för korrosionsbeständighet Standardnit öppen BS Kullrigt huvud Aluminium 3,5% Magnesiumlegering Splint: Rostfritt stål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 2,4 2,30-2,48 3,2 3,10-3,28 4,0 3,90-4,08 4,8 4,70-4,88 5,0 0,8-2,4 TAPD33SS 2,5-2,6 4,40-5,00 0,90 1, ,5 Upp till 1,6 TAPD42SS på förfrågan 6,0 1,6-3,2 TAPD44SS ,0 3,2-4,8 TAPD46SS ,7 4,8-6,4 TAPD48SS ,5 6,4-7,9 TAPD410SS 3,3-3,4 6,05-6,65 1,10 1, ,5 7,9-9,5 TAPD412SS på förfrågan 15,0 9,5-11,1 TAPD414SS på förfrågan 17,0 11,1-12,7 TAPD416SS på förfrågan 18,5 12,7-14,3 TAPD418SS på förfrågan 7,0 1,6-3,2 TAPD54SS ,5 3,2-4,8 TAPD56SS ,5 4,8-6,4 TAPD58SS ,2 6,4-7,9 TAPD510SS ,1-4,2 7,62-8,22 1,35 2, ,0 7,9-9,5 TAPD512SS på förfrågan 15,7 9,5-11,1 TAPD514SS på förfrågan 17,5 11,1-12,7 TAPD516SS på förfrågan 19,4 12,7-14,5 TAPD518SS på förfrågan 7,5 2,4-3,2 TAPD64SS ,2 3,2-4,8 TAPD66SS på förfrågan 11,0 3,8-6,4 TAPD68SS ,7 6,4-7,9 TAPD610SS ,9-5,0 9,20-9,80 1,60 2, ,7 7,9-9,5 TAPD612SS ,5 9,5-11,1 TAPD614SS ,0 11,1-13,5 TAPD617SS på förfrågan 21,0 13,5-16,0 TAPD621SS på förfrågan 0,58 0,89 0,93 1,02 1,04 1,08 1,28 1,30 1,32 1,35 1,63 1,64 1,84 1,94 2,01 2,12 2,28 2,31 2,44 2,43 2,66 2,72 3,07 3,11 3,18 3,49 För generell användning Stort huvud ökar belastningsytan på veka, tunna material Lämplig för överdimensionerade hål och slitsar under nithuvudet Splint i rostfritt stål för korrosionsbeständighet Standardnit öppen BS Stort huvud Aluminium 3,5% Magnesiumlegering Splint: Rostfritt stål 4,8 4,70-4,88 9,2 Upp till 4,8 TAPD66SSLF14 på förfrågan på förfrågan 11,0 3,8-6,4 TAPD68SSLF på förfrågan 12,7 6,4-7,9 TAPD610SSLF14 på förfrågan på förfrågan 14,7 7,9-9,5 TAPD612SSLF14 4,9-5,0 13,70-14,30 2,00 2, på förfrågan 16,5 9,5-11,1 TAPD614SSLF14 på förfrågan på förfrågan 19,0 11,1-13,5 TAPD617SSLF på förfrågan 21,0 13,5-16,0 TAPD621SSLF14 på förfrågan på förfrågan 2,92 3,03 3,18 3,37 3,46 3,52 3,70 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 24

26 Aluminium Standardnit öppen BS Försänkt 120 Aluminium 3,5% Magnesiumlegering Splint: Rostfritt stål För generell användning Ger slät yta efter applicering Splint i rostfritt stål för korrosionsbeständighet LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 2,4 2,30-2,48 3,2 3,10-3,28 4,0 3,90-4,08 4,8 4,70-4,88 6,0 1,6-3,2 TAPK33SS 2,5-2,6 4,50-4,90-1, på förfrågan 5,5 Upp till 2,7 TAPK42SS på förfrågan 7,5 2,7-4,3 TAPK44SS på förfrågan 9,0 4,3-5,8 TAPK46SS på förfrågan 11,0 5,8-7,4 TAPK48SS på förfrågan 12,7 7,4-9,0 TAPK410SS på förfrågan på förfrågan 14,5 9,0-10,6 TAPK412SS 3,3-3,4 6,05-6,65-1, på förfrågan på förfrågan 16,2 10,6-12,2 TAPK414SS på förfrågan på förfrågan 18,0 12,2-13,8 TAPK416SS på förfrågan 19,7 13,8-15,4 TAPK418SS på förfrågan på förfrågan 21,4 15,4-17,7 TAPK421SS på förfrågan på förfrågan 25,4 17,7-20,9 TAPK425SS på förfrågan på förfrågan 8,5 Upp till 4,5 TAPK54SS på förfrågan 10,0 4,5-6,1 TAPK56SS på förfrågan 12,0 6,1-7,7 TAPK58SS på förfrågan 13,5 7,7-9,3 TAPK510SS på förfrågan 15,5 9,3-10,9 TAPK512SS 4,1-4,2 7,75-8,05-2, på förfrågan på förfrågan 17,0 10,9-12,4 TAPK514SS på förfrågan 19,0 12,4-14,0 TAPK516SS på förfrågan på förfrågan 20,0 14,0-14,8 TAPK517SS på förfrågan på förfrågan 22,0 14,8-17,2 TAPK520SS på förfrågan på förfrågan 8,5 Upp till 1,6 TAPK63SS på förfrågan på förfrågan 9,5 1,6-4,8 TAPK64SS på förfrågan på förfrågan 11,0 4,8-6,4 TAPK66SS på förfrågan 13,0 6,4-7,9 TAPK68SS på förfrågan ,5 7,9-9,5 TAPK610SS 4,9-5,0 9,33-9,73-2, på förfrågan på förfrågan 16,5 9,5-11,1 TAPK612SS på förfrågan på förfrågan 18,2 11,1-12,7 TAPK614SS på förfrågan på förfrågan 20,0 12,7-14,3 TAPK616SS på förfrågan på förfrågan 21,0 14,3-15,1 TAPK617SS på förfrågan på förfrågan 0,85 0,90 0,93 1,03 1,04 1,13 1,23 1,28 1,32 1,39 1,46 1,56 1,59 1,65 1,79 1,93 2,03 2,12 2,29 2,32 2,42 2,40 2,44 2,52 2,68 2,75 3,10 3,15 3,18 3,19 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 25

27 Aluminium Förhöjt magnesiuminnehåll för ökad styrka jämfört med 3,5% Magnesiumlegerade nitar Standardnit öppen BS Kullrigt huvud Aluminium 5% Magnesiumlegering Splint: Stål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 2,4 2,34-2,44 3,2 3,10-3,28 4,0 3,90-4,08 4,8 4,65-4,88 6,4 6,32-6,50 5,7 0,8-3,2 AD32BS ,5-2,6 4,52-5,03 0,82 1, ,9 3,2-6,4 AD34BS ,8 0,8-1,6 AD41BS på förfrågan på förfrågan 6,5 1,6-3,2 AD42BS på förfrågan 8,0 3,2-4,8 AD43BS på förfrågan 9,5 4,8-6,5 AD44BS på förfrågan 3,3-3,4 6,05-6,65 1,10 1, ,1 6,5-7,9 AD45BS på förfrågan 12,7 7,9-9,5 AD46BS på förfrågan 15,9 9,5-12,7 AD48BS på förfrågan på förfrågan 19,1 12,7-15,9 AD410BS på förfrågan på förfrågan 7,0 1,6-3,2 AD52BS på förfrågan 8,6 3,2-4,8 AD53BS på förfrågan på förfrågan 10,2 4,8-6,4 AD54BS 4,1-4,2 7,52-8,40 1,22 2, på förfrågan 13,3 6,4-9,5 AD56BS på förfrågan på förfrågan 16,5 9,5-12,7 AD58BS på förfrågan på förfrågan 7,6 1,6-3,2 AD62BS på förfrågan på förfrågan 10,8 3,2-6,4 AD64BS på förfrågan på förfrågan 14,0 6,4-9,5 AD66BS på förfrågan på förfrågan 17,2 9,5-12,7 AD68BS på förfrågan på förfrågan 4,9-5,0 9,06-9,98 1,40 2, ,3 12,7-15,9 AD610BS på förfrågan 23,5 15,9-19,1 AD612BS på förfrågan 26,7 19,1-22,2 AD614BS på förfrågan 29,9 22,2-25,4 AD616BS på förfrågan 12,1 1,6-6,4 AD84BS på förfrågan 15,2 6,4-9,5 AD86BS på förfrågan 18,4 9,5-12,7 AD88BS på förfrågan 6,5-6,6 12,07-13,34 1,85 3, ,6 12,7-15,9 AD810BS på förfrågan på förfrågan 24,8 15,9-19,1 AD812BS på förfrågan på förfrågan 31,1 22,2-25,4 AD816BS ,59 0,61 0,91 0,97 1,00 1,12 1,21 1,24 1,40 1,54 1,54 1,70 1,93 2,07 2,22 2,12 2,41 2,81 3,20 3,63 3,87 4,20 4,46 5,89 6,35 6,69 7,22 7,66 8,61 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 26

28 Aluminium Standardnit öppen BS Stort huvud Aluminium 5% Magnesiumlegering Splint: Stål Förhöjt magnesiuminnehåll för ökad styrka jämfört med 3,5% Magnesiumlegerade nitar Stort huvud ökar belastningsytan på veka, tunna material Lämplig för överdimensionerade hål och slitsar under nithuvudet LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,10-3,28 4,0 3,90-4,08 4,8 4,65-4,88 6,5 1,6-3,2 AD42BSLF ,0 3,2-4,8 AD43BSLF på förfrågan på förfrågan 3,3-3,4 9,14-9,91 1,17 1, ,5 4,8-6,4 AD44BSLF på förfrågan ,1 6,4-7,9 AD45BSLF på förfrågan på förfrågan 10,2 4,8-6,4 AD54BSLF 4,1-4,2 11,38-12,40 1,42 2, på förfrågan 10,8 3,2-6,4 AD64BSLF ,0 6,4-9,5 AD66BSLF ,2 9,5-12,7 AD68BSLF ,3 12,8-15,9 AD610BSLF 4,9-5,0 15,24-16,51 2,34 2, ,5 15,9-19,1 AD612BSLF ,7 19,1-22,2 AD614BSLF på förfrågan på förfrågan 29,9 22,2-25,4 AD616BSLF ,04 1,30 1,56 1,84 1,59 3,43 3,68 3,94 5,91 6,42 7,29 7,38 Standardnit öppen BS Försänkt 120 Aluminium 5% Magnesiumlegering Splint: Stål Förhöjt magnesiuminnehåll för ökad styrka jämfört med 3,5% Magnesiumlegerade nitar Ger slät yta efter applicering LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,10-3,28 4,0 3,90-4,08 4,8 4,65-4,88 6,5 1,6-3,2 AK42BS på förfrågan på förfrågan 8,0 3,2-4,8 AK43BS på förfrågan på förfrågan 9,5 4,8-6,4 AK44BS på förfrågan på förfrågan 3,3-3,4 5,26-5,92-1, ,1 6,4-7,9 AK45BS på förfrågan på förfrågan 12,7 7,9-9,5 AK46BS på förfrågan på förfrågan 15,9 9,5-12,7 AK48BS på förfrågan på förfrågan 7,0 1,6-3,2 AK52BS på förfrågan på förfrågan 10,2 4,8-6,4 AK54BS 4,1-4,2 6,76-7,52-2, på förfrågan på förfrågan 13,3 7,9-9,5 AK56BS på förfrågan på förfrågan 10,8 3,2-6,4 AK64BS på förfrågan på förfrågan 4,9-5,0 8,46-9,22-2, ,0 6,4-9,5 AK66BS på förfrågan på förfrågan 1,01 1,09 1,12 1,21 1,24 1,40 1,54 1,93 2,07 2,41 2,81 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 27

29 Aluminium Ger en mjukare nitning för ömtåliga komponenter Standardnit öppen BS Kullrigt huvud Aluminium 2,5% Magnesiumlegering Splint: Aluminiumlegering LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 2,4 2,34-2,44 3,2 3,10-3,28 4,0 3,88-4,08 4,8 4,65-4,88 6,4 6,17-6,48 5,7 0,8-3,2 AD32ABS ,9 3,2-6,4 AD34ABS 2,5-2,6 4,52-5,03 0,80 1, ,1 6,4-9,5 AD36ABS ,8 0,8-1,6 AD41ABS ,5 1,6-3,2 AD42ABS ,0 3,2-4,8 AD43ABS ,5 4,8-6,4 AD44ABS ,3-3,4 6,04-6,65 1,10 1, ,1 6,4-7,9 AD45ABS ,7 7,9-9,5 AD46ABS ,9 9,5-12,7 AD48ABS ,0 12,7-15,9 AD410ABS ,0 1,6-3,2 AD52ABS ,6 3,2-4,8 AD53ABS ,2 4,8-6,4 AD54ABS ,1-4,2 7,51-8,40 1,20 2, ,3 6,4-9,5 AD56ABS ,5 9,5-12,7 AD58ABS ,7 12,7-15,9 AD510ABS på förfrågan på förfrågan 7,6 1,6-3,2 AD62ABS ,8 3,2-6,4 AD64ABS ,0 6,4-9,5 AD66ABS , ,2 9,5-12,7 AD68ABS ,9-5,0 9,06-9,98 1,40 2, ,3 12,7-15,9 AD610ABS ,5 15,9-19,1 AD612ABS ,7 19,1-22,2 AD614ABS på förfrågan på förfrågan 29,8 22,3-25,4 AD616ABS ,9 1,6-3,8 AD82ABS på förfrågan på förfrågan 12,1 3,8-6,4 AD84ABS ,2 6,4-9,5 AD86ABS ,4 9,5-12,7 AD88ABS på förfrågan på förfrågan 6,5-6,6 12,07-13,33 1,85 3, ,6 12,7-15,9 AD810ABS på förfrågan på förfrågan 24,8 15,9-19,1 AD812ABS ,9 19,1-22,2 AD814ABS på förfrågan på förfrågan 31,1 22,2-25,4 AD816ABS på förfrågan på förfrågan 0,24 0,26 0,28 0,42 0,44 0,46 0,51 0,54 0,56 0,65 0,70 0,76 0,82 0,87 0,95 1,06 1,18 1,15 1,20 1,45 1,60 1,71 1,86 2,28 3,64 2,69 2,81 3,08 3,29 3,58 3,83 4,04 4,22 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 28

30 Aluminium Standardnit öppen BS Stort huvud Aluminium 2,5% Magnesiumlegering Splint: Aluminiumlegering Ger en mjukare nitning för ömtåliga komponenter Ger slät yta efter applicering Lämplig för överdimensionerade hål och slitsar under nithuvudet LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,10-3,28 4,0 3,90-4,08 4,8 4,65-4,88 6,5 1,6-3,2 AD42ABSLF ,0 3,2-4,8 AD43ABSLF på förfrågan på förfrågan 3,3-3,4 9,14-9,91 1,14 1, ,5 4,8-6,4 AD44ABSLF ,7 7,9-9,5 AD46ABSLF på förfrågan på förfrågan 10,2 3,2-6,4 AD54ABSLF ,5 6,4-9,5 AD56ABSLF 4,1-4,2 11,38-12,40 1,42 2, på förfrågan på förfrågan 16,5 9,5-12,7 AD58ABSLF ,8 3,2-6,4 AD64ABSLF ,0 6,4-9,5 AD66ABSLF ,2 9,5-12,7 AD68ABSLF ,3 12,7-15,9 AD610ABSLF 4,9-5,0 15,24-16,51 2,30 2, ,5 15,9-19,1 AD612ABSLF ,7 19,0-22,0 AD614ABSLF på förfrågan på förfrågan 29,8 22,2-25,4 AD616ABSLF på förfrågan på förfrågan 0,49 0,54 0,59 0,64 0,98 1,09 1,25 1,84 2,17 2,25 2,31 2,47 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 29

31 Aluminium Ger en mjukare nitning för ömtåliga komponenter Ger slät yta efter applicering Standardnit öppen BS Försänkt 120 Aluminium 2,5% Magnesiumlegering Splint: Aluminiumlegering LITEN BETECKNING BULKPACK FÖRPACKNING /100 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,10-3,28 4,0 3,90-4,08 4,8 4,65-4,88 6,5 1,6-3,2 AK42ABS på förfrågan 8,0 3,2-4,8 AK43ABS på förfrågan 9,5 4,8-6,4 AK44ABS på förfrågan på förfrågan 3,3-3,4 5,26-5,92-1, ,1 6,4-7,9 AK45ABS på förfrågan på förfrågan 12,7 7,9-9,5 AK46ABS på förfrågan på förfrågan 19,1 12,8-15,9 AK410ABS på förfrågan på förfrågan 7,0 1,6-3,2 AK52ABS på förfrågan på förfrågan 10,2 4,8-6,4 AK54ABS 4,1-4,2 6,76-7,52-2, på förfrågan på förfrågan 13,3 7,9-9,5 AK56ABS på förfrågan på förfrågan 29,9 22,2-25,4 AK616ABS 4,9-5,0 8,46-9,22-2, på förfrågan på förfrågan 0,41 0,46 0,51 0,54 0,56 0,70 0,76 0,87 0,95 3,64 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 30

32 Aluminium Multigrip Kullrigt huvud Aluminium 2,5% Magnesiumlegering Splint: Stål Utökat greppområde Bra, skrammelfri fogkonstruktion även vid oregelbundna hål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,10-3,28 4,0 3,85-4,08 4,8 4,65-4,88 6,4 6,32-6,53 7,9 Upp till 4,8 EBD406BS 3,3-3,4 6,00-6,60 1,10 1, ,5 4,8-7,9 EBD410BS 3,3-3,4 6,00-6,60 1,10 1, ,1 6,4-11,1 AD45-47BS 3,3-3,6 6,00-6,65 1,02 1, på förfrågan 10,3 Upp till 6,4 EBD508BS 4,1-4,2 7,74-8,10 1,25 2, ,0 3,0-9,5 EBD512BS 4,1-4,2 7,74-8,10 1,25 2, ,2 6,4-12,7 AD56-58BS 4,1-4,3 7,54-8,30 1,25 2, på förfrågan på förfrågan 11,0 0,8-6,4 EBD608BS 4,9-5,0 9,20-9,80 1,60 2, ,5 6,4-11,1 EBD614BS 4,9-5,0 9,20-9,80 1,60 2, ,5 11,1-19,1 AD68-612BS 4,9-5,0 9,14-9,91 1,40 2, ,2 2,0-8,9 AD82-86BS 6,6-7,0 12,06-13,34 1,87 3, på förfrågan på förfrågan 1,02 1,14 1,26 1,83 1,97 2,12 2,66 3,10 3,40 4,85 Multigrip Kullrigt huvud Aluminium 3,5% Magnesiumlegering Splint: Stål Utökat greppområde Bra, skrammelfri fogkonstruktion även vid oregelbundna hål LITEN BETECKNING BULKPACK FÖRPACKNING /100 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 6,4 6,25-6,48 11,0 2,0-4,8 TAVD806BS 10,60-11, på förfrågan 6,5-6,9 2,10 3, ,4 3,5-8,5 TAVD812BS 12,40-13, på förfrågan 5,75 6,04 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 31

33 Aluminium Utökat greppområde Bra, skrammelfri fogkonstruktion även vid oregelbundna hål Stort huvud ökar belastningsytan på veka, tunna material Lämplig för överdimensionerade hål och slitsar under nithuvudet Multigrip Stort huvud Aluminium 2,5% Magnesiumlegering Splint: Stål LITEN BETECKNING BULKPACK FÖRPACKNING /100 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,10-3,28 4,0 3,85-4,08 4,8 4,64-4,88 8,0 1,0-4,8 AD41-43BSLF på förfrågan på förfrågan 3,3-3,6 9,14-9,91 1,33 1, ,5 4,0-7,9 AD43-45BSLF på förfrågan 10,2 1,2-6,4 AD52-54BSLF ,1-4,3 11,38-12,50 1,80 2, ,3 3,2-7,9 AD53-55BSLF på förfrågan på förfrågan 10,8 1,6-6,4 AD62-64BSLF ,2 6,4-12,7 AD66-68BSLF 4,9-5,2 15,24-16,52 2,10 2, ,7 11,1-19,1 AD68-612BSLF på förfrågan 1,08 1,43 2,07 2,67 3,40 3,96 4,42 Utökat greppområde Bra, skrammelfri fogkonstruktion även vid oregelbundna hål Ger slät yta efter applicering Multigrip Försänkt 120 Aluminium 2,5% Magnesiumlegering Splint: Stål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,10-3,28 4,0 3,90-4,08 4,8 4,65-4,88 3,2 3,10-3,28 4,0 4,65-4,88 9,0 Upp till 4,8 EBK406BSSF5, på förfrågan 3,3-3,4 5,00-5,60-1, ,7 3,0-9,0 EBK410BSSF5, på förfrågan 11,4 Upp till 7,7 EBK508BSSF6, på förfrågan 4,1-4,2 6,20-6,60-2, ,1 3,0-10,9 EBK512BSSF6, på förfrågan 13,0 Upp till 7,9 EBK608BSSF7, på förfrågan 4,9-5,0 7,30-7,70-2, ,2 3,0-12,7 EBK614BSSF7, på förfrågan 9,5 1,0-6,4 AK41-44BS 3,3-3,6 5,26-5,92-1, på förfrågan 14,4 3,2-9,6 AK64-66BS på förfrågan på förfrågan 4,9-5,2 8,45-9,22-2, ,2 6,4-12,7 AK66-68BS på förfrågan på förfrågan 1,00 1,12 1,80 2,04 2,55 3, =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 32

34 Aluminium Multigrip Kullrigt huvud Aluminium 2,5% Magnesiumlegering Splint: Rostfritt stål Utökat greppområde Bra, skrammelfri fogkonstruktion även vid oregelbundna hål Splint i rostfritt stål för korrosionsbeständighet LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,10-3,28 4,0 3,85-4,08 4,8 4,65-4,88 7,9 3,2-4,8 EBD406SS 3,3-3,4 6,00-6,60 1,00 1, på förfrågan 10,5 Upp till 6,4 EBD508SS 4,1-4,2 7,74-8,10 1,25 2, ,1 6,4-9,5 EBD512SS 4,1-4,2 7,74-8,10 1,25 2, på förfrågan 18,2 6,4-12,7 AD56-58SSBS 4,1-4,3 7,54-8,30 1,25 2, på förfrågan på förfrågan 11,0 0,8-6,4 EBD608SS på förfrågan 4,9-5,0 9,20-9,80 1,60 2, ,5 6,4-11,1 EBD614SS på förfrågan på förfrågan 1,03 1,78 1,94 2,12 2,66 3,10 Multigrip Stort huvud Aluminium 2,5% Magnesiumlegering Splint: Rostfritt stål Utökat greppområde Bra, skrammelfri fogkonstruktion även vid oregelbundna hål Stort huvud ökar belastningsytan på veka, tunna material Lämplig för överdimensionerade hål och slitsar under nithuvudet Splint i rostfritt stål för korrosionsbeständighet LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 4,8 4,65-4,88 10,8 1,6-6,4 AD62-64SSBSLF på förfrågan 18,2 3,2-12,7 AD64-68SSBSLF 4,9-5,2 15,24-16,52 2,10 2, på förfrågan 26,7 11,1-19,1 AD68-612SSBSLF på förfrågan på förfrågan 3,35 3,92 4,37 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 33

35 Aluminium Utökat greppområde Ger en mjukare nitning för ömtåliga komponenter Multigrip Kullrigt huvud Aluminium 2,5% Magnesiumlegering Splint: Aluminiumlegering LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,10-3,25 4,0 3,85-4,04 4,8 4,65-4,85 8,0 1,0-4,7 AD41-43ABS på förfrågan på förfrågan 11,5 4,0-7,9 AD43-45ABS 3,3-3,6 6,05-6,65 1,00 1, på förfrågan på förfrågan 15,1 6,4-11,1 AD45-47ABS på förfrågan på förfrågan 14,1 1,2-6,4 AD52-54ABS 4,1-4,4 7,54-8,30 1,10 2, på förfrågan på förfrågan 10,8 1,6-6,4 AD62-64ABS på förfrågan på förfrågan 15,4 4,8-9,5 AD63-66ABS på förfrågan på förfrågan 4,9-5,2 9,14-9,91 1,40 2, ,2 6,4-12,7 AD66-68ABS på förfrågan på förfrågan 26,7 11,1-19,1 AD68-612ABS på förfrågan på förfrågan Utökat greppområde Ger en mjukare nitning för ömtåliga komponenter Stort huvud ökar belastningsytan på veka, tunna material Lämplig för överdimensionerade hål och slitsar under nithuvudet Multigrip Stort huvud Aluminium 2,5% Magnesiumlegering Splint: Aluminiumlegering LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,10-3,25 4,8 4,65-4,85 8,0 1,0-4,7 AD41-43ABSLF 3,3-3,6 9,14-9,91 1,32 1, på förfrågan på förfrågan 10,5 1,6-6,4 AD62-64ABSLF på förfrågan på förfrågan 15,4 4,8-9,5 AD63-66ABSLF 4,9-5,2 15,24-16,21 2,11 2, på förfrågan på förfrågan 26,7 11,1-19,1 AD68-612ABSLF på förfrågan på förfrågan =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 34

36 Aluminium Vgrip Kullrigt huvud Aluminium 3,5% Magnesiumlegering Splint: Stål Stort greppområde Mycket estetiskt utseende Stor expansion på den blinda sidan Utmärkt ihopdragningsförmåga Nitning med enkel ringtyp i alla materialtjocklekar Såker låsning av splinten LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 4,8 10,8 1,5-6,0 VG ,9-5,0 9,22-9,82 1,6 3, ,5 6,0-10,0 VG ,9-5,0 9,22-9,82 1,6 3, ,15 4,26 Vgrip Stort huvud Aluminium 3,5% Magnesiumlegering Splint: Stål Stort greppområde Mycket estetiskt utseende Stor expansion på den blinda sidan Utmärkt ihopdragningsförmåga Nitning med enkel ringtyp i alla materialtjocklekar Såker låsning av splinten LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 4,8 10,8 1,5-6,0 VG ,9-5,0 15,7-16,3 2,1 3, ,5 6,0-10,0 VG ,9-5,0 15,7-16,3 2,1 3, ,71 4,28 Mer information om Vgrip kan beställas av Kundtjänst. =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 35

37 Aluminium För applikationer inom värme och ventilation Multigrip Ventilationsnit Kullrigt huvud Aluminium Splint: Stål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,07-3,25 4,0 3,87-4,05 4,8 4,67-4,80 8,0 1,0-5,0 3,2 x 8,0 på förfrågan ,5 1,0-6,4 3,2 x 9,5 på förfrågan ,3-3,4 5,76-6,24 1,40 1, ,1 4,0-7,9 3,2 x 11,1 på förfrågan ,7 5,5-9,5 3,2 x 12,7 på förfrågan ,5 1,2-6,4 4,0 x 9,5 på förfrågan ,7 4,0-9,5 4,0 x 12,7 4,1-4,2 7,71-8,29 1,70 2, på förfrågan ,0 6,4-13,5 4,0 x 17,0 på förfrågan ,3 1,6-6,4 4,8 x 10,3 på förfrågan ,1 5,0-11,00 4,8 x 15,1 på förfrågan ,9-5,0 9,21-9,79 2,00 2, ,0 6,4-12,7 4,8 x 17,0 på förfrågan ,8 12,7-21,0 4,8 x 24,8 på förfrågan ,05 1,10 1,20 1,50 1,70 2,20 2,40 För applikationer inom värme och ventilation Stort huvud ökar belastningsytan på veka, tunna material Lämplig för överdimensionerade hål och slitsar under nithuvudet Multigrip Ventilationsnit Stort huvud Aluminium Splint: Stål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 4,8 3,87-4,05 10,3 1,6-6,4 4,8 x 10,3 på förfrågan ,0 6,4-12,7 4,8 x 17,0 4,9-5,0 15,50-16,00 2,50 2, på förfrågan ,8 12,7-21,0 4,8 x 24,8 på förfrågan ,00 8,00 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 36

38 Aluminium Multigrip Ventilationsnit, färgad Kullrigt huvud Aluminium Splint: Stål För applikationer inom värme och ventilation Färgat sortiment LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg Vit 3,2 3,07-3,25 4,0 3,87-4,05 4,8 4,67-4,80 8,0 1,0-5,0 3,2 x 8 RAL9003 på förfrågan ,3-3,4 5,76-6,24 1,40 1, ,1 4,0-7,9 3,2 x 11,1 RAL9003 på förfrågan ,5 1,3-6,3 4,0 x 9,5 RAL9003 4,1-4,2 5,76-6,24 1,40 1, på förfrågan ,3 1,6-6,4 4,8 x 10,3 RAL9003 4,9-5,0 7,71-8,29 1,70 2, på förfrågan ,2 2,4 1,7 2,4 Svart 3,2 3,07-3,25 4,0 3,87-4,05 4,8 4,67-4,80 8,0 1,0-5,0 3,2 x 8 RAL9005 på förfrågan ,3-3,4 5,76-6,24 1,40 1, ,1 4,0-7,9 3,2 x 11,1 RAL9005 på förfrågan ,5 1,3-6,3 4,0 x 9,5 RAL9005 4,1-4,2 5,76-6,24 1,40 1, på förfrågan ,3 1,6-6,4 4,8 x 10,3 RAL9005 4,9-5,0 7,71-8,29 1,70 2, på förfrågan ,2 2,4 1,7 2,4 Tegelröd 3,2 3,07-3,25 7,9 1,0-5,0 3,2 x 7,9 RAL8004 på förfrågan ,3-3,4 5,76-6,24 1,40 1, ,0 4,0-7,9 3,2 x 11,0 RAL8004 på förfrågan ,2 2,4 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 37

39 Aluminium För användning med mjuka, ömtåliga och sköra material Kontrollerad nitning för tillförlitlighet och snyggt utseende Utmärkt för överdimensionerade hål Stort greppområde Splitnit LSR Kullrigt huvud Aluminium 3,5% Magnesiumlegering Splint: Aluminiumlegering LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,15-3,28 4,0 3,94-4,18 4,8 4,70-4,97 17,0 Upp till 6,35 ACD408AS 3,4-3,5 6,05-6,65 1,00 1, ,5 Upp till 6,35 ACD508ASM ,3 3,0-9,5 ACD512ASM 4,2-4,3 7,60-8,25 1,34 2, ,0 5,0-12,0 ACD516ASM ,5 Upp till 6,35 ACD608ASM ,8 3,0-9,5 ACD612ASM 5,0-5,2 9,23-9,83 1,57 2, ,5 5,0-12,0 ACD616ASM ,59 0,94 1,07 1,14 1,26 1,43 1,52 För användning med mjuka, ömtåliga och sköra material Kontrollerad nitning för tillförlitlighet och snyggt utseende Stort greppområde Stort huvud ökar belastningsytan på veka, tunna material Lämplig för överdimensionerade hål och slitsar under nithuvudet Splitnit LSR Stort huvud Aluminium 3,5% Magnesiumlegering Splint: Aluminiumlegering LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 4,8 4,70-4,97 4,8 4,70-4,97 17,5 Upp till 6,35 ACD608ASM LF på förfrågan 19,8 3,0-9,5 ACD612ASM LF12 5,0-5,2 11,70-12,25 1,90 2, på förfrågan 23,5 5,0-12,0 ACD616ASM LF på förfrågan 17,5 Upp till 6,35 ACD608ASM LF på förfrågan 19,8 3,0-9,5 ACD612ASM LF14 5,0-5,2 13,70-14,30 1,90 2, på förfrågan 23,5 5,0-12,0 ACD616ASM LF på förfrågan 1,47 1,54 1,68 1,60 1,77 1,82 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 38

40 Aluminium Splitnit Kullrigt huvud Aluminium 3,5% Magnesiumlegering Splint: Stål Idealisk för hopfogning av mjukare och mer sköra material såsom plaster, gummi, GFRP, trä eller laminat Spjälkfunktionen ger utmärkta dragegenskaper Flikarna motstår höga dragbelastningar Accepterar överdimensionerade hål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,15-3,28 4,0 3,85-4,08 4,8 4,65-4,88 6,2 1,0-1,8 TAPD404SW på förfrågan 8,0 1,0-3,5 TAPD406SW på förfrågan 10,0 1,0-5,0 TAPD408SW ,7 3,0-7,0 TAPD410SW ,4-3,5 6,15-6,65 1,20 1, ,4 3,0-9,0 TAPD412SW på förfrågan 15,2 3,0-10,5 TAPD414SW på förfrågan 17,0 7,0-12,0 TAPD416SW ,7 7,0-14,0 TAPD418SW ,7 Upp till 4,0 TAPD506SW ,5 4,0-5,5 TAPD508SW ,3 5,5 TAPD510SW ,0 6,5-8,0 TAPD512SW ,2-4,3 7,62-8,22 1,35 2, ,0 8,0-9,5 TAPD514SW ,5 9,5-11,0 TAPD516SW ,5 11,0-12,5 TAPD518SW ,3 12,5-14,0 TAPD520SW ,3 Upp till 4,5 TAPD606SW ,1 4,5-5,8 TAPD608SW ,9 5,8-7,2 TAPD610SW ,7 7,2-9,3 TAPD612SW ,0-5,2 9,20-9,80 1,60 2, ,4 9,3-10,6 TAPD614SW ,1 10,6-13,5 TAPD617SW ,1 13,5-16,0 TAPD621SW på förfrågan 25,5 16,0-19,8 TAPD625SW ,05 1,06 1,06 1,14 1,30 1,30 1,35 1,38 1,84 2,00 2,16 2,19 2,23 2,53 2,55 2,59 2,50 2,55 2,82 2,83 2,89 3,20 3,30 3,63 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 39

41 Aluminium Lämplig för sammanfogning av plast, gummi, trä, GFRP och laminat Spjälkfunktionen ger utmärkta dragegenskaper Flikarna motstår höga dragbelastningar Stort huvud ökar belastningsytan på veka, tunna material Lämplig för överdimensionerade hål och slitsar under nithuvudet Splitnit Stort huvud Aluminium 3,5% Magnesiumlegering Splint: Stål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 4,8 4,65-4,88 4,8 4,65-4,88 9,3 Upp till 4,5 TAPD606SW LF på förfrågan 11,0 4,5-5,8 TAPD608SW LF på förfrågan 13,0 5,8-7,2 TAPD610SW LF på förfrågan 5,0-5,2 10,70-11,30 2,00 2, ,7 7,2-9,3 TAPD612SW LF på förfrågan 16,5 9,3-10,6 TAPD614SW LF på förfrågan 19,2 10,6-13,5 TAPD617SW LF på förfrågan 9,3 Upp till 4,5 TAPD606SW LF ,0 4,5-5,8 TAPD608SW LF ,0 5,8-7,2 TAPD610SW LF ,0-5,2 13,70-14,30 2,00 2, ,7 7,2-9,3 TAPD612SW LF ,5 9,3-10,6 TAPD614SW LF ,2 10,6-13,5 TAPD617SW LF14 på förfrågan ,49 2,72 2,90 3,07 3,15 3,47 2,61 2,84 3,18 3,40 3,56 3,94 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 40

42 Aluminium T-Nit Kullrigt huvud Aluminium 5% Magnesiumlegering Splint: Stål Utmärkt draghållfasthet Ger stor sekundär belastningsyta Ökad skjuvhållfasthet LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 4,8 4,72-4,89 6,4 6,30-6,50 11,4 0,8-3,6 AD6140TFBS ,0 3,6-4,8 AD6187TFBS ,5 4,8-6,4 AD6250TFBS på förfrågan 16,1 6,4-7,9 AD6321TFBS 4,9-5,0 9,52-10,37 2,10-2,62 2, på förfrågan på förfrågan 17,7 8,0-9,5 AD6375TFBS ,3 9,5-11,1 AD6437TFBS på förfrågan 20,9 11,1-13,2 AD6519TFBS ,7 0,8-3,6 AD8140TFBS ,0 3,6-4,8 AD8187TFBS ,6 4,8-6,4 AD8250TFBS ,2 6,4-7,9 AD8312TFBS ,53-6,63 12,32-13,70 2,70-3,23 3,84 18,8 8,0-9,5 AD8375TFBS ,4 9,5-11,1 AD8437TFBS ,0 11,1-13,2 AD8519TFBS ,8 13,2-15,8 AD8620TFBS ,06 3,28 3,32 3,43 3,55 3,75 3,82 6,07 6,14 6,67 6,87 7,10 7,22 7,34 7,46 T-Nit Stort huvud Aluminium 5% Magnesiumlegering Splint: Stål Utmärkt draghållfasthet Ger stor sekundär belastningsyta Ökad skjuvhållfasthet Stort huvud ökar belastningsytan på veka, tunna material Lämplig för överdimensionerade hål och slitsar under nithuvudet 4,8 4,72-4,89 6,4 6,30-6,50 11,4 0,8-3,6 AD6140TFBS LF 4,9-5,0 13,80-14,92 2,10-2,62 2, på förfrågan på förfrågan 12,7 0,8-3,6 AD8140TFBS LF 6,53-6,63 18,28-19,81 2,70-3,23 3, på förfrågan på förfrågan =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 41

43 Aluminium Utmärkt hålfyllning för bra fogkonstruktion Splint kvarhållen och skrammelfri Bra vibrationshållfasthet F-Serie nitar Kullrigt huvud Aluminium 2,5% Magnesiumlegering Splint: Stål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 4,8 4,70-4,88 11,0 1,5-3,5 FAD4811BS på förfrågan 14,0 3,5-6,0 FAD4814BS 4,9-5,0 9,20-9,85 1,60 3, på förfrågan 16,0 6,0-8,5 FAD4816BS på förfrågan 3,13 3,43 3,70 Höghållfast aluminiumnit Stor expansion på den blinda sidan Utmärkt ihopdragningsförmåga Säker låsning av splinten HS (High Strength) Kullrigt huvud Aluminium 2,5% Magnesiumlegering Splint: Aluminium LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 6,4 12,0 3,4-5,4 AD854AHS 6,6-6,9 12,5-13,5 4,0 4,100 3, ,000 3,22 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 42

44 Aluminium Räfflad Kullrigt huvud Aluminium 3,5% Magnesiumlegering Splint: Stål För infästning i trä och andra mjuka/fiberbaserade material För användning i blinda/icke genomgående hål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,3 3,30-3,45 4,1 4,00-4,28 5,0 4,85-5,15 9,7 - TASD48BS 3,5-3,6 6,05-6,65 1,10 1, ,0 - TASD54BS på förfrågan 8,5 - TASD56BS 4,3-4,4 7,62-8,22 1,34 2, ,1 - TASD510BS ,9 - TASD64BS ,3 - TASD68BS ,4 - TASD610BS ,0 - TASD612BS 5,2-5,3 9,22-9,82 1,60 2, ,5 - TASD617BS på förfrågan 21,5 - TASD621BS på förfrågan 26,0 - TASD625BS ,07 1,60 1,69 2,02 2,37 2,71 2,80 3,06 3,23 3,44 3,66 Räfflad Försänkt 120 Aluminium 3,5% Magnesiumlegering Splint: Stål För infästning i trä och andra mjuka/fiberbaserade material För användning i blinda/icke genomgående hål Ger slät yta efter applicering LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,3 3,30-3,45 4,1 4,09-4,27 5,0 4,85-5,15 11,0 - TASK48BS 3,5-3,6 6,05-6,65-1, ,0 - TASK56BS på förfrågan 4,3-4,4 8,05-2, ,6 - TASK510BS på förfrågan 9,4 - TASK64BS på förfrågan på förfrågan 13,1 - TASK68BS ,9 - TASK610BS på förfrågan på förfrågan 5,2-5,3 9,22-9,82-2, ,8 - TASK612BS på förfrågan 21,3 - TASK617BS på förfrågan på förfrågan 27,8 - TASK625BS ,04 1,64 1,98 2,56 2,73 2,90 3,07 3,29 3,64 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 43

45 Aluminium Skåra i nithuvudet möjliggör att niten kan borras ut Idealisk för placering och fixering av komponenter under limhärdning Borttagbar nit Kullrigt huvud med skåra Aluminium 3,5% Magnesiumlegering Splint: Stål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,10-3,28 4,0 3,90-4,08 4,8 4,70-4,88 4,4 Upp till 1,6 TAPS42BS SF5,5 på förfrågan på förfrågan 6,2 1,6-3,2 TAPS44BS SF5, på förfrågan 8,0 3,2-4,8 TAPS46BS SF5, på förfrågan 9,8 4,8-6,4 TAPS48BS SF5, på förfrågan 11,6 6,4-7,9 TAPS410BS SF5, på förfrågan 3,3-3,4 5,0-6,0 1,00 1, ,4 7,9-9,5 TAPS412BS SF5, på förfrågan 16,9 11,1-12,7 TAPS416BS SF5, på förfrågan 18,7 12,7-14,3 TAPS418BS SF5, på förfrågan 20,3 14,3-16,7 TAPS421BS SF5,5 på förfrågan på förfrågan 24,3 16,7-20,7 TAPS425BS SF5,5 på förfrågan på förfrågan 7,0 1,6-3,2 TAPS54BS SF7, på förfrågan 8,7 3,2-4,8 TAPS56BS SF7, på förfrågan 10,5 4,8-6,4 TAPS58BS SF7, på förfrågan 12,3 6,4-7,9 TAPS510BS SF7,0 4,1-4,2 6,5-7,5 1,22 2, på förfrågan 14,1 7,9-9,5 TAPS512BS SF7, på förfrågan 15,9 9,5-11,1 TAPS514BS SF7, på förfrågan 17,6 11,1-12,7 TAPS516BS SF7,0 på förfrågan på förfrågan 7,5 2,4-3,2 TAPS64BS SF8, på förfrågan 9,2 3,2-4,8 TAPS66BS SF8,5 på förfrågan på förfrågan 11,0 4,8-6,4 TAPS68BS SF8,5 4,9-5,0 8,0-9,0 1,60 2, på förfrågan 12,7 6,4-7,9 TAPS610BS SF8, på förfrågan 14,7 7,9-9,5 TAPS612BS SF8,5 på förfrågan på förfrågan 0,83 0,92 1,01 1,04 1,13 1,30 1,35 1,38 1,44 1,54 1,58 1,61 1,76 1,86 1,96 2,02 2,10 2,36 2,58 2,70 2,74 2,80 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 44

46 Aluminium Standardnit Öppen BS Soft-set Kullrigt huvud Aluminium 99.5% Splint: Aluminiumlegering Mjuknitning för sköra material Aluminiumsplint med låg brytkraft Idealisk för användning på kretskort LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 2,5 2,41-2,56 3,0 2,92-3,07 3,2 3,10-3,28 4,0 3,88-4,08 4,8 4,65-4,88 7,3 3,2-4,8 PAD25M3ABS på förfrågan 8,9 4,8-6,4 PAD25M4ABS 2,60 4,10-4,40 0,71 1, på förfrågan 11,4 6,4-8,0 PAD25M5ABS på förfrågan 8,0 3,2-4,8 PAD30M3ABS på förfrågan 9,8 4,8-6,4 PAD30M4ABS 3,10 5,70-6,30 1,10 1, på förfrågan 11,6 6,4-8,0 PAD30M5ABS på förfrågan 4,8 Upp till 1,6 PAD41ABS på förfrågan 6,4 1,6-3,2 PAD42ABS på förfrågan 8,0 3,2-4,8 PAD43ABS på förfrågan 3,3-3,4 6,10-6,70 1,10 1, ,5 4,8-6,4 PAD44ABS på förfrågan 12,7 6,4-9,5 PAD46ABS på förfrågan 15,9 9,5-12,7 PAD48ABS på förfrågan 10,2 4,8-6,4 PAD54ABS på förfrågan 4,1-4,2 7,60-8,40 1,20 2, ,3 6,4-9,5 PAD56ABS på förfrågan 10,8 3,2-6,4 PAD64ABS på förfrågan 14,0 6,4-9,5 PAD66ABS 4,9-5,0 9,10-10,00 1,40 2, på förfrågan 17,2 9,5-12,7 PAD68ABS på förfrågan 0,40 0,43 0,47 0,48 0,51 0,55 0,39 0,41 0,43 0,48 0,54 0,62 0,83 0,87 1,38 1,51 1,65 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 45

47 Aluminium Fukt- och trycktät Garanterad kvarhållning av splinthuvudet Bra hålfyllning för bra fogkonstruktion Trycktät Kullrigt huvud Aluminium 5% Magnesiumlegering Splint: Stål LITEN BETECKNING BULKPACK FÖRPACKNING /100 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,10-3,28 4,0 3,90-4,08 4,8 4,73-4,88 6,4 6,32-6,48 6,0 Upp till 1,6 AD42SB ,5 1,6-3,2 AD44SB ,0 3,2-4,8 AD46SB 3,3-3,4 5,70-6,30 1,10 1, ,0 4,8-6,4 AD48SB ,5 6,4-7,9 AD410SB ,0 Upp till 3,2 AD54SB ,5 3,2-4,8 AD56SB ,1-4,2 7,62-8,22 1,50 2, ,0 4,8-6,4 AD58SB ,5 6,4-7,9 AD510SB ,3 Upp till 3,2 AD64SB ,0 3,2-4,8 AD66SB ,5 4,8-6,4 AD68SB ,0 6,4-7,9 AD610SB 4,9-5,0 9,20-9,85 1,75 2, ,5 7,9-9,5 AD612SB ,0 9,5-12,7 AD616SB ,0 12,7-15,9 AD620SB ,0 Upp till 6,4 AD84H ,5-6,6 12,06-13,34 2,51 3, ,0 6,4-9,5 AD86H ,75 0,77 0,80 0,88 0,90 1,59 1,61 1,65 1,68 2,38 2,44 2,48 2,54 2,72 2,93 3,35 4,80 5,12 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 46

48 Aluminium Trycktät Stort huvud Aluminium 5% Magnesiumlegering Splint: Stål Fukt- och trycktät med lead-in feature Garanterar kvarhållning av splinthuvudet Bra hålfyllning för bra fogkonstruktion Stort huvud ökar belastningsytan på veka, tunna material Lämplig för överdimensionerade hål och slitsar under nithuvudet LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,10-3,28 4,0 3,90-4,08 4,8 4,70-4,88 6,7 Upp till 1,6 AD402SBM LF på förfrågan 8,3 1,6-3,2 AD404SBM LF på förfrågan 3,3-3,4 7,50-8,50 1,20 1, ,9 3,2-4,8 AD406SBM LF på förfrågan 11,5 4,8-6,4 AD408SBM LF 8 på förfrågan på förfrågan 8,5 Upp till 3,2 AD504SBM LF på förfrågan 10,2 3,2-4,8 AD506SBM LF 10 4,1-4,2 9,50-10,50 1,70 2, på förfrågan 11,8 4,8-6,4 AD508SBM LF på förfrågan 13,4 6,4-7,9 AD510SBM LF på förfrågan 8,9 Upp till 3,2 AD604SBM LF på förfrågan 10,5 3,2-4,8 AD606SBM LF på förfrågan 12,1 4,8-6,4 AD608SBM LF 11 4,9-5,0 10,50-11,50 1,95 2, på förfrågan 13,5 6,4-7,9 AD610SBM LF på förfrågan 15,1 7,9-9,5 AD612SBM LF på förfrågan 0,88 0,90 0,92 0,94 1,90 1,94 1,96 2,00 2,78 2,82 2,84 2,86 2,98 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 47

49 Aluminium Fukt- och trycktät Garanterar kvarhållning av splinthuvudet Bra hålfyllning för bra fogkonstruktion Ger slät yta efter applicering Trycktät Försänkt 120 Aluminium 5% Magnesiumlegering Splint: Stål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,10-3,28 4,0 3,90-4,08 4,8 4,70-4,88 7,0 Upp till 2,5 AK42SB ,5 2,5-4,1 AK44SB ,0 4,1-5,6 AK46SB 3,3-3,4 5,69-6,29-1, ,7 5,6-7,2 AK48SB ,3 7,2-8,8 AK410SB ,5 Upp till 4,4 AK54SB ,0 4,4-6,0 AK56SB ,1-4,2 7,62-8,22-2, ,5 6,0-7,6 AK58SB ,0 7,6-9,2 AK510SB ,0 Upp till 4,7 AK64SB ,5 4,7-6,3 AK66SB ,0 6,3-7,9 AK68SB ,7 7,9-9,4 AK610SB 5,0-5,1 9,25-9,85-2, ,3 9,4-11,0 AK612SB ,5 11,0-14,2 AK616SB ,5 14,2-18,4 AK620SB ,75 0,77 0,80 0,88 0,90 1,59 1,61 1,65 1,68 2,38 2,44 2,48 2,54 2,72 2,93 3,35 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 48

50 Aluminium Trycktät Kullrigt huvud Aluminium 5% Magnesiumlegering Splint: Rostfritt stål Fukt- och trycktät Garanterar kvarhållning av splinthuvudet Bra hålfyllning för bra fogkonstruktion Splint i Rostfritt stål för korrosionsbeständighet LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,10-3,28 4,0 3,90-4,08 4,8 4,73-4,88 6,0 Upp till 1,6 AD42SS ,5 1,6-3,2 AD44SS ,0 3,2-4,8 AD46SS 3,3-3,4 5,70-6,30 1,10 1, ,0 4,8-6,4 AD48SS ,5 6,4-7,9 AD410SS ,0 Upp till 3,2 AD54SS ,5 3,2-4,8 AD56SS ,1-4,2 7,62-8,22 1,50 2, ,0 4,8-6,4 AD58SS ,5 6,4-7,9 AD510SS ,3 Upp till 3,2 AD64SS ,0 3,2-4,8 AD66SS ,5 4,8-6,4 AD68SS ,0 6,4-7,9 AD610SS 4,9-5,0 9,20-9,85 1,75 2, ,5 7,9-9,5 AD612SS ,0 9,5-12,7 AD616SS ,0 12,7-15,9 AD620SS ,83 0,86 0,88 0,90 0,93 1,59 1,61 1,65 1,68 2,38 2,44 2,48 2,54 2,74 2,98 3,30 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 49

51 Aluminium Fukt- och trycktät Garanterar kvarhållning av splinthuvudet Bra hålfyllning för bra fogkonstruktion Ger slät yta efter applicering Splint i rostfritt stål för korrosionsbeständighet Trycktät Försänkt 120 Aluminium 5% Magnesiumlegering Splint: Rostfritt stål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,10-3,28 4,0 3,90-4,08 4,8 4,70-4,88 7,0 Upp till 2,5 AK42SS ,5 2,5-4,1 AK44SS ,0 4,1-5,6 AK46SS 3,3-3,4 5,69-6,29-1, ,7 5,6-7,2 AK48SS ,3 7,2-8,8 AK410SS ,5 Upp till 4,4 AK54SS ,0 4,4-6,0 AK56SS ,1-4,2 7,62-8,22-2, ,5 6,0-7,6 AK58SS ,0 7,6-9,2 AK510SS ,0 Upp till 4,7 AK64SS ,5 4,7-6,3 AK66SS ,0 6,3-7,9 AK68SS ,7 7,9-9,4 AK610SS 5,0-5,1 9,25-9,85-2, ,3 9,4-11,0 AK612SS ,5 11,0-14,2 AK616SS ,5 14,2-18,4 AK620SS ,83 0,86 0,88 0,90 0,95 1,59 1,61 1,65 1,69 2,38 2,44 2,48 2,54 2,74 2,98 3,30 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 50

52 Aluminium Trycktät Kullrigt huvud Aluminium 99.5% Splint: Aluminiumlegering Fukt- och trycktät Garanterar kvarhållning av splinthuvudet Ger en mjukare nitning för ömtåliga komponenter LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,15-3,24 4,0 3,94-4,08 4,8 4,73-4,88 6,0 0,8-1,6 AD41AH på förfrågan på förfrågan 7,6 1,6-3,2 AD42AH ,3-3,4 5,69-6,30 1,30 1, ,2 3,2-4,8 AD43AH ,8 4,8-6,4 AD44AH ,0 Upp till 3,2 PD504AS på förfrågan på förfrågan 9,5 3,2-4,8 PD506AS 4,1-4,2 7,89-7,95 1,34 2, på förfrågan på förfrågan 11,2 4,8-6,4 PD508AS på förfrågan 8,4 Upp till 3,2 PD604AS på förfrågan på förfrågan 11,6 3,2-6,4 PD608AS 4,9-5,0 9,50-9,56 1,58 2, på förfrågan på förfrågan 14,7 6,4-9,5 PD612AS på förfrågan på förfrågan 0,43 0,42 0,43 0,47 0,72 0,76 0,80 0,89 1,00 1,10 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 51

53 Stål Nit för generell användning Standardnit öppen BS Kullrigt huvud Stål Splint: Stål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 2,8 2,73-2,88 3,0 2,94-3,08 3,2 3,10-3,28 4,0 3,85-4,08 4,8 4,65-4,88 5,3 0,5-2,9 TSPD33BS 2,9-3,0 5,24-5,84 1,32 1, ,0 Upp till 2,0 SNSD3050BS på förfrågan 6,5 2,0-3,5 SNSD3065BS på förfrågan 8,0 3,5-5,0 SNSD3080BS ,1-3,2 5,70-6,30 1,10 1, ,0 5,0-7,0 SNSD3100BS på förfrågan 12,0 7,0-9,0 SNSD3120BS på förfrågan 15,0 9,0-12,0 SNSD3150BS på förfrågan 4,5 Upp till 1,6 TSPD42BS ,0 1,6-3,2 TSPD44BS ,0 3,2-4,8 TSPD46BS ,5 4,8-6,4 TSPD48BS på förfrågan 11,5 6,4-7,9 TSPD410BS 3,3-3,4 6,05-6,65 1,10 1, ,5 7,9-9,5 TSPD412BS ,0 9,5-11,1 TSPD414BS på förfrågan 17,0 11,1-12,7 TSPD416BS ,0 12,7-14,3 TSPD418BS på förfrågan 5,0 Upp till 1,6 TSPD52BS på förfrågan 7,0 1,6-3,2 TSPD54BS ,5 3,2-4,8 TSPD56BS ,5 4,8-6,4 TSPD58BS ,2 6,4-7,9 TSPD510BS 4,1-4,2 7,72-8,22 1,35 2, ,0 7,9-9,5 TSPD512BS ,9 9,5-11,1 TSPD514BS på förfrågan 17,6 11,1-12,7 TSPD516BS ,5 12,7-13,5 TSPD517BS på förfrågan på förfrågan 6,5 Upp till 2,4 TSPD63BS ,5 2,4-3,2 TSPD64BS ,3 3,2-4,8 TSPD66BS ,0 4,8-6,4 TSPD68BS ,7 6,4-7,9 TSPD610BS på förfrågan 14,5 7,9-9,5 TSPD612BS på förfrågan 16,5 9,5-11,1 TSPD614BS 4,9-5,0 9,22-9,82 1,60 2, ,3 11,1-12,7 TSPD616BS på förfrågan 19,0 12,7-13,5 TSPD617BS ,3 12,7-15,9 SD610BS på förfrågan 23,5 15,9-19,1 SD612BS på förfrågan 26,7 19,1-22,2 SD614BS på förfrågan på förfrågan 29,8 22,3-25,4 SD616BS på förfrågan 1,06 1,12 1,18 1,30 1,47 1,54 1,70 1,17 1,27 1,39 1,77 1,60 1,81 1,85 1,93 2,03 2,00 2,10 2,22 2,45 2,62 2,78 2,99 3,18 3,27 3,35 3,40 3,55 3,88 4,00 4,53 4,67 4,83 4,90 4,00 4,44 5,36 6,25 Forts. nästa sida =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 52

54 Stål Standardnit öppen BS Kullrigt huvud Stål Splint: Stål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 5,0 4,85-5,08 6,0 5,85-6,08 6,4 6,40-6,51 6,5 Upp till 2,5 SNSD5065BS på förfrågan 8,0 2,5-4,0 SNSD5080BS på förfrågan 10,5 4,0-6,0 SNSD5100BS på förfrågan 12,0 6,0-8,0 SNSD5120BS på förfrågan 5,1-5,2 8,70-9,30 1,60 2, ,0 8,0-10,0 SNSD5140BS på förfrågan 16,0 10,0-12,0 SNSD5160BS på förfrågan 18,0 12,0-14,0 SNSD5180BS på förfrågan 22,0 16,0-18,0 SNSD5220BS på förfrågan på förfrågan 8,0 Upp till 2,0 SNSD6080BS på förfrågan på förfrågan 10,0 2,0-4,0 SNSD6100BS ,0 4,0-6,0 SNSD6120BS på förfrågan 14,0 6,0-8,0 SNSD6140BS 6,1-6,2 11,70-12,30 2,10 3, på förfrågan 16,0 8,0-10,0 SNSD6160BS på förfrågan på förfrågan 18,0 10,0-12,0 SNSD6180BS på förfrågan på förfrågan 20,0 12,0-14,0 SNSD6200BS på förfrågan på förfrågan 9,5 0,5-3,8 TSPD8095BS på förfrågan 13,0 3,8-7,6 TSPD8130BS på förfrågan 18,5 7,6-12,7 TSPD8185BS på förfrågan 21,6 12,7-15,9 SD810BS 6,53-6,63 10,55-11,15 1,55 3, på förfrågan på förfrågan 24,8 15,9-19,1 SD812BS på förfrågan på förfrågan 27,9 19,1-22,2 SD814BS på förfrågan på förfrågan 31,1 22,2-25,4 SD816BS på förfrågan på förfrågan 3,40 3,55 3,88 4,00 4,43 4,67 4,83 5,17 6,40 6,74 7,56 7,70 7,88 8,02 8,20 6,80 8,25 8,47 9,20 9,92 10,60 11,30 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 53

55 Stål Nit för generell användning Stort huvud ökar belastningsytan på veka, tunna material Lämplig för överdimensionerade hål och slitsar under nithuvudet Standardnit öppen BS Stort huvud Stål Splint: Stål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,15-3,28 4,0 3,85-4,08 4,8 4,65-4,88 6,2 1,6-3,2 TSPD44BSLF9, ,0 3,2-4,8 TSPD46BSLF9, på förfrågan 9,8 4,8-6,4 TSPD48BSLF9, på förfrågan 3,3-3,4 9,20-9,80 1,50 1, ,6 6,4-7,9 TSPD410BSLF9,5 på förfrågan på förfrågan 13,4 7,9-9,5 TSPD412BSLF9,5 på förfrågan på förfrågan 15,1 9,5-11,1 TSPD414BSLF9,5 på förfrågan på förfrågan 7,0 1,6-3,2 TSPD54BSLF12 på förfrågan på förfrågan 8,5 3,2-4,8 TSPD56BSLF ,5 4,8-6,4 TSPD58BSLF på förfrågan 4,1-4,2 11,70-12,30 1,65 2, ,2 6,4-7,9 TSPD510BSLF på förfrågan 14,0 7,9-9,5 TSPD512BSLF på förfrågan 15,9 9,5-11,1 TSPD514BSLF på förfrågan 7,5 Upp till 3,2 TSPD64BSLF på förfrågan 9,3 3,2-4,8 TSPD66BSLF14 på förfrågan på förfrågan 11,0 4,8-6,4 TSPD68BSLF på förfrågan 12,7 6,4-7,9 TSPD610BSLF14 4,9-5,0 13,70-14,30 2,00 2, på förfrågan 14,5 7,9-9,5 TSPD612BSLF på förfrågan 16,5 9,5-11,1 TSPD614BSLF på förfrågan 19,0 11,1-13,5 TSPD617BSLF på förfrågan 1,86 2,02 2,10 2,18 2,30 2,38 3,14 3,28 3,50 3,73 3,83 4,07 4,60 4,85 5,08 5,21 5,75 5,90 6,35 Extra stort nithuvud ökar belastningsytan för veka, tunna material Standardnit öppen BS Stort huvud Stål Splint: Stål 4,8 4,65-4,85 6,4 6,32-6,48 20,3 12,7-15,9 SD610BSLF16 på förfrågan på förfrågan 4,88-4,98 15,24-16,51 2,11 2, ,5 15,9-19,1 SD612BSLF16 på förfrågan på förfrågan 15,2 6,4-9,5 SD86BSLF19 på förfrågan på förfrågan 21,6 12,7-15,9 SD810BSLF19 6,53-6,63 18,30-19,80 2,72 2, på förfrågan på förfrågan 27,9 19,1-22,2 SD814BSLF19 på förfrågan på förfrågan 6,44 6,85 11,92 12,60 13,30 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 54

56 Stål Standardnit öppen BS Försänkt 120 Stål Splint: Stål Nit för generell användning Ger slät yta efter applicering LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 2,4 2,33-2,48 3,2 3,15-3,28 4,0 3,92-4,08 4,8 4,60-4,83 6,1 0,8-3,2 TSPK33BS ,5-2,6 4,40-5,00-1, ,5 3,2-6,0 TSPK36BS på förfrågan 5,4 0,8-2,7 TSPK42BS ,3 2,7-4,3 TSPK44BS ,0 4,3-5,8 TSPK46BS ,8 5,8-7,4 TSPK48BS ,6 7,4-9,0 TSPK410BS 3,3-3,4 6,05-6,65-1, på förfrågan 14,4 9,0-10,6 TSPK412BS ,1 10,6-12,2 TSPK414BS på förfrågan 17,9 12,2-13,8 TSPK416BS på förfrågan på förfrågan 19,7 13,8-15,4 TSPK418BS på förfrågan på förfrågan 6,5 Upp till 2,9 TSPK52BS på förfrågan 8,5 2,9-4,5 TSPK54BS ,0 4,5-6,1 TSPK56BS ,0 6,1-7,7 TSPK58BS ,5 7,7-9,3 TSPK510BS 4,1-4,2 7,63-8,23-2, ,5 9,3-10,9 TSPK512BS ,0 10,9-12,4 TSPK514BS på förfrågan 19,0 12,4-14,0 TSPK516BS på förfrågan på förfrågan 20,0 14,0-14,8 TSPK518BS på förfrågan på förfrågan 8,4 Upp till 2,4 TSPK63BS på förfrågan 9,3 2,4-4,8 TSPK64BS ,1 4,8-6,4 TSPK66BS ,8 6,4-7,9 TSPK68BS ,6 7,9-9,5 TSPK610BS 4,9-5,0 9,20-9,80-2, på förfrågan 16,4 9,5-11,1 TSPK612BS på förfrågan 18,2 11,1-12,7 TSPK614BS på förfrågan 20,0 12,7-14,3 TSPK616BS ,0 14,3-15,1 TSPK617BS ,78 0,81 1,20 1,26 1,42 1,50 1,67 1,82 1,85 1,94 1,99 2,00 2,10 2,22 2,44 2,66 2,77 3,00 3,11 3,20 3,35 3,40 3,55 3,88 4,00 4,37 4,67 4,83 4,90 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 55

57 Stål För en slät yta på bägge sidor av materialen BH splint tillförsäkrar en hög klämkraft och utkast av splinthuvudet Standardnit öppen BH Försänkt 120 Stål Splint: Stål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,0 2,90-3,08 2,5 1,5-2,0 SNSK3025BHM på förfrågan 2,8 2,0-2,4 SNSK3030BHM på förfrågan 3,3 2,5-3,0 SNSK3035BHM på förfrågan 3,8 3,0-3,5 SNSK3040BHM på förfrågan 4,3 3,5-4,0 SNSK3045BHM428 3,3-3,4 4,90-5,50 1,00 1, på förfrågan 4,8 4,0-4,5 SNSK3050BHM på förfrågan 5,3 4,5-5,0 SNSK3055BHM på förfrågan 5,8 5,0-5,5 SNSK3060BHM på förfrågan 6,3 5,5-6,0 SNSK3065BHM på förfrågan 0,88 0,90 0,91 0,93 0,95 0,97 0,99 1,01 1,02 För ett perfekt resultat måste hålet ha försänkning på varje sida =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,3mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 56

58 Stål Multigrip Kullrigt huvud Stål Splint: Stål Utökat greppområde Splinthuvudet kvarhålls Bra, skrammelfri fogkonstruktion även vid oregelbundna hål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,05-3,28 4,0 3,85-4,08 4,8 4,65-4,89 8,5 1,5-5,0 MG ,3-3,4 5,80-6,60 1,20 1, ,5 4,0-8,0 MG ,5 1,5-6,0 MG ,1-4,2 7,40-8,30 1,40 2, ,5 4,0-12,0 MG ,5 1,5-6,0 MG ,9-5,0 9,00-9,80 1,60 2, ,5 4,0-11,0 MG ,42 1,64 2,48 3,10 3,80 4,70 Multigrip Stort huvud Stål Splint: Stål Utökat greppområde Splinthuvudet kvarhålls Bra, skrammelfri fogkonstruktion även vid oregelbundna hål Stort huvud ökar belastningsytan på veka, tunna material Lämplig för överdimensionerade hål och slitsar under nithuvudet LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,05-3,28 4,0 3,85-4,08 4,8 4,65-4,89 8,5 1,5-5,0 MG ,3-3,4 9,03-10,03 1,47 1, ,5 4,0-8,0 MG ,5 1,5-6,5 MG ,1-4,2 11,43-12,43 1,78 2, ,5 4,0-12,0 MG ,5 1,5-6,0 MG ,9-5,0 15,50-16,50 2,13 2, ,5 4,0-11,0 MG ,60 3,15 4,20 5,10 5,60 6,40 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 57

59 Stål Stort greppområde Mycket estetiskt utseende Stor expansion på den blinda sidan Utmärkt ihopdragningsförmåga Nitning med enkel ringtyp i alla materialtjocklekar Såker låsning av splinten Vgrip Kullrigt huvud Stål Splint: Stål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 4,8 10,6 1,5-6,0 VG ,9-5,2 9,22-9,82 1,6 3, ,2 6,0-10,0 VG ,9-5,2 9,22-9,82 1,6 3, ,86 4,63 Stort greppområde Mycket estetiskt utseende Stor expansion på den blinda sidan Utmärkt ihopdragningsförmåga Nitning med enkel ringtyp i alla materialtjocklekar Såker låsning av splinten Vgrip Stort huvud Stål Splint: Stål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 4,8 10,6 1,5-6,0 VG ,9-5,2 15,7-16,3 2,1 3, ,2 6,0-10,0 VG ,9-5,2 15,7-16,3 2,1 3, ,83 6,52 Mer information om Vgrip kan beställas av Kundtjänst. =Nominal =Nominell Diameter, diameter, Min - Min Max - Max Diameter; diameter; =Body =Nitlängd Length (+/- 0.3mm); 0,5 =Grip =Greppområde Range (Min (Min - Max); - Max); =Hole =Hålstorlek Size (Min (Min - Max); - Max); =Flange =Huvuddiameter Diameter (Min (Min - Max); - Max); =Flange =Huvudtjocklek Thickness (Max); (Max); =Nominal =Nominell Mandrel splintdiameter; Diameter; =Nominal =Nominell Shear skjuvhållfasthet; Strength; =Nominal =Nominell Tensile draghållfasthet Strength 58

60 Stål Multigrip Ventilationsnit Kullrigt huvud Stål Splint: Stål För applikationer inom värme och ventilation LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,10-3,28 4,0 3,85-4,08 4,8 4,65-4,88 9,0 1,1-1,4 3,2 x 9,0 på förfrågan ,3-3,4 6,95-7,45 1,00 2, ,0 4,0-6,0 3,2 x 11,0 på förfrågan ,3 1,4-5,0 4,0 x 10,3 på förfrågan ,1-4,2 7,85-8,35 1,20 2, ,7 5,0-7,0 4,0 x 12,7 på förfrågan ,2 4,0-6,5 4,8 x 12,2 4,9-5,0 9,55-10,05 1,75 3, på förfrågan Splitnit LSR Kullrigt huvud Stål Splint: Stål Stor anliggning på blindsidan som stöd för tunna ömtåliga material Idealisk för nitning i kompositmaterial Utmärkt för överdimensionerade hål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 4,8 4,70-4,97 17,2 Upp till 6,35 SCD68BS på förfrågan 5,0-5,2 9,60-9,90 1,60 2, ,5 3,0-8,5 SCD612BS på förfrågan 4,63 4,77 STR Kullrigt huvud Stål Splint: Stål Den uppfläkta nitkroppen är idealisk för användning i trä Högt motstånd mot dragkrafter Splinthuvudet kvarhålls LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 4,0 4,28 9,0 - STR506RM 4,3-4,4 7,62-8,22 1,35 2, på förfrågan på förfrågan 2,37 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 59

61 Stål Utmärkt hålfyllning för bra fogkonstruktion Splint fasthållen och skrammelfri Bra vibrationshållfasthet Hög skjuv- & draghållfasthet F Serien Kullrigt huvud Stål Splint: Stål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 4,0 3,80-3,98 4,8 4,65-4,88 10,0 1,5-3,5 FSD4010BS ,1-4,2 7,60-8,22 1,35 2, ,0 3,5-6,0 FSD4012BS ,0 1,5-3,5 FSD4812BS ,0 3,5-6,0 FSD4815BS 4,9-5,0 9,24-9,80 1,60 3, ,0 6,0-8,5 FSD4817BS på förfrågan 2,56 2,82 4,17 4,60 4,83 Utmärkt hålfyllning för bra fogkonstruktion Splint kvarhållen och skrammelfri Bra vibrationshållfasthet Stort huvud ökar belastningsytan på veka, tunna material Lämplig för överdimensionerade hål och slitsar under nithuvudet F Serien Stort huvud Stål Splint: Stål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 4,8 4,65-4,88 12,0 1,5-3,5 FSD4812BSLF på förfrågan 4,9-5,0 14,00-14,60 2,00 3,20 15,0 3,5-6,0 FSD4815BSLF på förfrågan på förfrågan 5,35 5,78 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 60

62 Stål HR Kullrigt huvud Stål Splint: Stål Utmärkt draghållfasthet Utmärkt kvarhållning av splinthuvud Ökad expansion på blindsidan LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,15-3,37 4,0 3,95-4,17 4,8 4,75-4,97 6,4 6,35-6,57 8,0 1,6-3,2 SD42HR ,6 3,2-4,8 SD43HR 3,4-3,6 6,10-6,70 1,30 2, ,2 4,8-6,4 SD44HR ,0 1,6-3,2 SD52HR ,6 3,2-4,8 SD53HR 4,2-4,4 7,70-8,30 1,70 2, ,2 4,8-6,4 SD54HR ,2 1,6-3,2 SD62HR ,8 3,2-4,8 SD63HR ,0-5,4 9,20-10,00 2,10 3, ,4 4,8-6,4 SD64HR ,0 6,4-8,0 SD65HR ,3 1,2-4,8 SD83HR ,6-7,0 12,50-13,50 2,70 4, ,5 4,8-8,0 SD85HR ,70 1,75 1,80 2,80 3,00 3,20 4,30 4,60 4,90 5,32 10,10 10,90 HR Stort huvud Stål Splint: Stål Utmärkt draghållfasthet Utmärkt kvarhållning av splinthuvud Ökad expansion på blindsidan Stort huvud ökar belastningsytan på veka, tunna material Lämplig för överdimensionerade hål och slitsar under nithuvudet LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 4,8 4,75-4,97 6,4 6,35-6,57 9,2 1,6-3,2 SD62HRLF ,8 3,2-4,8 SD63HRLF ,0-5,4 15,40-16,40 2,20 3, ,4 4,8-6,4 SD64HRLF ,0 6,4-8,0 SD65HRLF ,3 1,2-4,8 SD83HRLF ,6-7,0 15,50-16,50 3,20 4, ,2 4,8-8,0 SD85HRLF ,60 5,90 6,20 6,50 11,10 11,90 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 61

63 Stål Utmärkt draghållfasthet Utmärkt kvarhållning av splinthuvud Ökad expansion på blindsidan Ger slät yta efter applicering HR Försänkt 120 Stål Splint: Stål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,15-3,37 4,0 3,95-4,17 4,8 4,75-4,97 8,0 2,0-3,2 SK42HR ,6 3,2-4,8 SK43HR 3,4-3,5 5,00-5,60-2, ,2 4,8-6,4 SK44HR ,0 2,0-3,2 SK52HR ,6 3,2-4,8 SK53HR 4,2-4,3 6,10-6,70-2, ,2 4,8-6,4 SK54HR ,8 2,4-4,8 SK63HR ,0-5,2 7,80-8,60-3, ,4 4,8-6,8 SK64HR ,80 1,85 1,90 2,90 3,10 3,30 4,90 5,00 Höghållfast stålnit Stor expansion på den blinda sidan Utmärkt ihopdragningsförmåga Säker låsning av splinten HS (High Strength) Kullrigt huvud Stål Splint: Stål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 6,4 11,4 2,4-4,8 SD848HS 6,6-7,0 12,5-13,5 4, ,0 3,4-5,4 SD854HS 6,6-7,0 12,5-13,5 4, ,4 4,8-6,8 SD868HS 6,6-7,0 12,5-13,5 4, ,4 6,8-8,8 SD888HS 6,6-7,0 12,5-13,5 4, ,07 9,22 9,38 9,67 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 62

64 Stål Trycktät Kullrigt huvud Stål Splint: Stål Fukt- och trycktät Utmärkt hålfyllning för bra fogkonstruktion Garanterar kvarhållning av splinthuvudet Räfflad splint för ökad livslängd hos verktygskäftarna LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,10-3,28 4,0 3,90-4,08 4,8 4,70-4,88 9,4 Upp till 4,8 SED406GSM på förfrågan 11,0 4,8-6,4 SED408GSM 3,3-3,4 5,69-6,29 1,20 1, på förfrågan 14,1 6,4-9,5 SED412GSM på förfrågan 9,2 Upp till 4,2 SED505GSM på förfrågan 11,4 4,2-6,4 SED508GSM på förfrågan 4,1-4,2 7,62-8,22 1,70 2, ,0 6,4-7,9 SED510GSM på förfrågan 14,6 7,9-9,5 SED512GSM på förfrågan 8,6 Upp till 3,2 SED604GSM på förfrågan 10,2 3,2-4,8 SED606GSM på förfrågan 11,8 4,8-6,4 SED608GSM 4,9-5,0 9,23-9,83 2,05 2, på förfrågan 13,4 6,4-7,9 SED610GSM på förfrågan 15,0 7,9-9,5 SED612GSM på förfrågan 1,26 1,34 1,48 2,24 2,30 2,54 2,63 2,19 2,52 3,57 3,88 4,20 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 63

65 Stål Fukt- och trycktät Utmärkt hålfyllning för bra fogkonstruktion Trycktät Kullrigt huvud Stål Splint: Stål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,10-3,28 4,0 3,85-4,08 4,8 4,65-4,88 8,0 Upp till 3,2 SD44SB på förfrågan på förfrågan 9,7 3,2-4,8 SD46SB 3,3-3,4 6,12-6,58 1,00 1, ,3 4,8-6,4 SD48SB på förfrågan på förfrågan 8,6 Upp till 3,2 SD54SB på förfrågan på förfrågan 10,2 1,6-4,8 SD56SB 4,1-4,2 7,62-8,22 1,20 2, ,8 4,8-6,4 SD58SB på förfrågan på förfrågan 9,2 Upp till 3,2 SD64SB ,8 3,2-4,8 SD66SB på förfrågan på förfrågan 4,9-5,0 9,23-9,83 1,30 2, ,4 4,8-6,4 SD68SB ,5 6,4-9,5 SD612SB på förfrågan på förfrågan 1,46 1,48 1,56 2,27 2,35 2,41 3,64 3,71 3,78 4,02 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 64

66 Rostfritt stål Standardnit öppen BS Kullrigt huvud Rostfritt stål Splint: Rostfritt stål Hög hållfasthet vid höga temperaturer Bra korrosionsbeständighet LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,10-3,28 4,0 3,88-4,08 4,8 4,65-4,88 4,8 0,8-1,6 SSD41SSBS på förfrågan 6,4 1,6-3,2 SSD42SSBS ,0 3,2-4,8 SSD43SSBS ,5 4,8-6,4 SSD44SSBS 3,3-3,4 6,04-6,65 1,10 1, ,1 6,4-7,9 SSD45SSBS på förfrågan på förfrågan 12,7 7,9-9,5 SSD46SSBS ,9 9,5-12,7 SSD48SSBS ,0 1,6-3,2 SSD52SSBS ,6 3,2-4,7 SSD53SSBS på förfrågan på förfrågan 4,1-4,2 7,53-8,33 1,20 2, ,2 3,2-6,4 SSD54SSBS ,3 6,4-9,5 SSD56SSBS ,6 1,6-3,2 SSD62SSBS ,8 3,2-6,4 SSD64SSBS ,0 6,4-9,5 SSD66SSBS ,9-5,0 9,06-9,98 1,40 2, ,2 9,5-12,7 SSD68SSBS ,3 12,7-15,9 SSD610SSBS på förfrågan på förfrågan 29,7 22,3-25,4 SSD616SSBS på förfrågan på förfrågan 1,18 1,23 1,30 1,40 1,46 1,52 1,66 2,04 2,06 2,08 2,56 3,20 3,58 3,80 3,98 4,18 4,58 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 65

67 Rostfritt stål Hög hållfasthet vid höga temperaturer Bra korrosionsbeständighet Stort huvud ökar belastningsytan på veka, tunna material Lämplig för överdimensionerade hål och slitsar under nithuvudet Standardnit öppen BS Stort huvud Rostfritt stål Splint: Rostfritt stål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,10-3,28 4,0 3,89-4,04 4,8 4,65-4,85 4,8 0,8-1,6 SSD41SSBSLF på förfrågan på förfrågan 6,4 1,6-3,2 SSD42SSBSLF ,0 3,2-4,8 SSD43SSBSLF ,3-3,4 9,22-9,98 1,65 1, ,5 4,8-6,4 SSD44SSBSLF ,7 6,4-9,5 SSD46SSBSLF på förfrågan på förfrågan 15,9 9,5-12,7 SSD48SSBSLF på förfrågan på förfrågan 13,3 6,4-9,5 SSD56SSBSLF 4,1-4,2 11,38-12,40 1,90 2, på förfrågan på förfrågan 17,2 9,6-12,7 SSD68SSBSLF 20,3 12,7-15,9 SSD610SSBSLF 4,9-5,0 15,24-16,51 2,30 2, på förfrågan på förfrågan 23,5 15,9-19,1 SSD612SSBSLF 1,39 1,43 1,47 1,62 1,83 2,05 Hög hållfasthet vid höga temperaturer Bra korrosionsbeständighet Ger slät yta efter applicering Standardnit öppen BS Försänkt 120 Rostfritt stål Splint: Rostfritt stål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,10-3,28 6,4 1,6-3,2 SSK42SSBS på förfrågan 8,0 3,2-4,8 SSK43SSBS 3,3-3,4 5,26-5,92-1, på förfrågan 9,5 4,8-6,4 SSK44SSBS på förfrågan 1,22 1,28 1,33 4,8 4,65-4,85 10,8 3,2-6,4 SSK64SSBS 17,1 9,6-12,7 SSK68SSBS 4,9-5,0 8,46-9,22-2, på förfrågan på förfrågan =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 66

68 Rostfritt stål Standardnit öppen BS Kullrigt huvud Syrafast rostfritt stål, A4 Splint: Syrafast rostfritt stål, A4 Hög hållfasthet vid höga temperaturer Excellent för korrosionsbeständighet LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,10-3,28 4,0 3,85-4,08 4,8 4,65-4,88 6,0 1,5-2,5 3,2 x ,0 2,5-4,5 3,2 x ,3-3,4 5,8-6,5 0,8 2, på förfrågan 10,0 4,5-6,5 3,2 x ,0 6,5-8,5 3,2 x ,0 0,5-2,0 4,0 x ,0 2,0-4,0 4,0 x ,0 4,0-6,0 4,0 x 10 4,1-4,2 7,0-8,0 1,0 2, på förfrågan ,0 6,0-9,0 4,0 x ,0 10,0-12,0 4,0 x ,0 1,5-3,0 4,8 x ,0 3,0-5,0 4,8 x ,0 5,0-7,0 4,8 x ,9-5,0 8,5-9,5 1,1 2, på förfrågan 14,0 7,0-9,0 4,8 x ,0 9,0-11,0 4,8 x ,0 11,0-13,0 4,8 x ,20 1,40 1,60 1,70 2,30 2,40 2,60 3,00 3,20 3,60 3,80 4,10 4,20 4,80 5,00 =Nominell diameter, Min - Max diameter; =Nitlängd (+1/-0,2mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 67

69 Rostfritt stål Utmärkt draghållfasthet Utmärkt kvarhållning av splinthuvud Hög hållfasthet vid höga temperaturer Bra korrosionsbeständighet HR Kullrigt huvud SUSXM7 Rostfritt stål Splint: Rostfritt stål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,15-3,37 4,0 3,95-4,17 4,8 4,75-4,97 8,0 1,3-3,2 SSD42SSHR på förfrågan 9,6 3,2-4,8 SSD43SSHR 3,4-3,6 6,10-6,70 1,30 2, på förfrågan 11,3 4,8-6,4 SSD44SSHR på förfrågan 9,0 1,6-3,2 SSD52SSHR på förfrågan 10,6 3,2-4,8 SSD53SSHR 4,2-4,4 7,70-8,30 1,70 2, på förfrågan 12,2 4,8-6,4 SSD54SSHR på förfrågan 9,2 1,3-3,2 SSD62SSHR på förfrågan 10,8 3,2-4,8 SSD63SSHR 5,0-5,4 9,20-10,00 2,10 3, på förfrågan 12,4 4,8-6,4 SSD64SSHR på förfrågan 4,30 4,60 4,90 Utmärkt draghållfasthet Utmärkt kvarhållning av splinthuvud Hög hållfasthet vid höga temperaturer Bra korrosionsbeständighet Ger slät yta efter applicering HR Försänkt 120 SUSXM7 Rostfritt stål Splint: Rostfritt stål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,15-3,37 4,0 3,95-4,17 4,8 4,75-4,97 8,0 2,0-3,2 SSK42SSHR på förfrågan 9,6 3,2-4,8 SSK43SSHR 3,4-3,5 5,00-5,60-2, på förfrågan 11,2 4,8-6,4 SSK44SSHR på förfrågan 9,0 2,0-3,2 SSK52SSHR på förfrågan 10,6 3,2-4,8 SSK53SSHR 4,2-4,3 6,10-6,70-2, på förfrågan 12,2 4,8-6,4 SSK54SSHR på förfrågan 10,8 2,4-4,8 SSK63SSHR på förfrågan 5,0-5,2 7,80-8,60-3, ,4 4,8-6,4 SSK64SSHR på förfrågan 4,70 5,00 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 68

70 Rostfritt stål Vgrip Kullrigt huvud Rostfritt stål Splint: Rostfritt stål Stort greppområde Mycket estetiskt utseende Stor expansion på den blinda sidan Utmärkt ihopdragningsförmåga Nitning med enkel ringtyp i alla materialtjocklekar Såker låsning av splinten LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 4,8 10,7 1,5-6,0 VG ,9-5,0 9,0-9,8 1,55 3, ,2 6,0-10,0 VG ,9-5,0 9,0-9,8 1,55 3, ,16 4,93 Mer information om Vgrip kan beställas av Kundtjänst. Trycktät Kullrigt huvud Rostfritt stål Splint: Rostfritt stål Fukt- och trycktät Hög hållfasthet vid höga temperaturer Bra korrosionsbeständighet LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,15-3,28 4,0 3,94-4,08 4,8 4,73-4,88 6,4 3,38-6,48 6,6 Upp till 1,6 TD42GT ,0 1,6-3,2 TD44GT ,7 3,2-4,8 TD46GT 3,3-3,4 6,12-6,65 0,87 2, ,3 4,8-6,4 TD48GT ,9 6,4-7,9 TD410GT ,6 Upp till 3,2 TD54GT ,2 3,2-4,8 TD56GT ,1-4,2 7,62-8,22 1,00 2, ,8 4,8-6,4 TD58GT ,4 6,4-7,9 TD510GT ,2 Upp till 3,2 TD64GT ,8 3,2-4,8 TD66GT ,5 4,8-6,4 TD68GT 4,9-5,0 9,23-9,83 1,25 2, ,5 6,4-9,5 TD612GT ,5 9,5-12,7 TD616GT ,2 Upp till 6,4 TD808GT ,7 6,4-7,9 TD810GT 6,5-6,6 12,40-13,00 1,35 3, ,5 7,9-12,7 TD816GT ,45 1,46 1,47 1,52 1,60 2,30 2,36 2,41 2,47 3,42 3,56 3,66 3,88 5,03 7,13 8,43 9,03 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 69

71 Rostfritt stål Fukt- och trycktät Hög hållfasthet vid höga temperaturer Bra korrosionsbeständighet Ger slät yta efter nitning Trycktät Försänkt 120 Rostfritt stål Splint: Rostfritt stål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,15-3,25 4,8 4,73-4,88 8,9 2,5-4,1 TK44GT på förfrågan 10,5 4,1-5,6 TK46GT 3,3-3,4 6,05-6,65-2, på förfrågan 12,1 5,8-7,4 TK48GT på förfrågan 13,5 5,0-8,2 TK608GT ,9-5,0 9,23-9,83-2, ,6 8,2-11,3 TK612GT på förfrågan 1,45 1,47 1,52 3,66 3,88 Vid expansion på blindsidan Fukt- och trycktät Hög hållfasthet vid höga temperaturer Bra korrosionsbeständighet Goda draghållfastsvärden TVD Kullrigt huvud Rostfritt stål Splint: Rostfritt stål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 4,8 4,73-4,88 12,3 2,0-4,5 TVD603GT ,7 3,5-6,0 TVD605GT ,3 5,0-7,5 TVD607GT 5,0-5,1 9,10-9,95 1,25 2, ,8 6,5-9,0 TVD609GT ,7 9,0-11,5 TVD613GT ,75 3,83 4,87 4,80 5,13 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 70

72 Nickel/Kopparlegering Standardnit öppen BS Kullrigt huvud Nickel/Kopparlegering Splint: Stål Extremt korrosionsbeständig Utmärkt för marina och andra krävande miljöer LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 2,8 2,74-2,88 3,2 3,15-3,25 4,0 3,85-4,08 4,8 4,70-4,88 6,4 6,32-6,48 5,0 Upp till 1,8 TLPD319BS ,9-3,0 4,70-5,06 0,60 1, ,5 1,8-2,3 TLPD321BS ,5 Upp till 0,8 TLED413BS ,0 0,5-1,8 TLED419BS ,2 1,8-3,1 TLED424BS ,3-3,4 5,80-6,65 1,10 1, ,5 3,1-4,3 TLED429BS ,0 4,3-5,8 TLED435BS ,3 5,8-7,1 TLED440BS ,2 1,3-2,5 TLED524BS ,6 2,3-2,7 TLED525BS på förfrågan på förfrågan 7,8 2,5-4,1 TLED530BS ,5 4,1-5,8 TLED537BS 4,1-4,2 7,62-8,22 1,35 2, ,3 5,8-6,6 TLED540BS ,5 6,6-7,9 TLED545BS ,0 7,9-9,4 TLED551BS på förfrågan på förfrågan 6,2 0,5-2,3 TLPD624BS ,7 2,3-3,8 TLPD630BS ,3 3,8-5,1 TLPD636BS ,0 5,1-5,8 TLPD639BS ,9-5,0 7,85-8,40 1,27 2, ,8 5,8-8,6 TLPD650BS ,5 8,6-12,5 TLPD665BS ,0 12,5-15,0 TLPD675BS ,7 15,0-17,5 TLPD685BS ,0 Upp till 7,6 TLPD850BS ,5-6,7 10,50-11,10 1,60 3, ,0 7,6-12,7 TLPD870BS ,95 0,95 0,73 1,26 1,30 1,45 1,51 1,56 2,10 2,22 2,24 2,51 2,58 2,66 2,77 3,18 3,22 3,32 3,72 3,90 4,51 4,68 5,02 8,2 8,8 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 71

73 Nickel/Kopparlegering Extremt korrosionsbeständig Utmärkt för marina och andra krävande miljöer Stort huvud ökar belastningsytan på veka, tunna material Lämplig för överdimensionerade hål och slitsar under nithuvudet Standardnit öppen BS Stort huvud Nickel/Kopparlegering Splint: Stål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 4,8 4,70-4,88 16,5 Upp till 12,4 TLPD665BSLF ,0 12,4-15,0 TLPD675BSLF 4,9-5,0 10,30-10,90 1,34 2, ,5 15,0-17,5 TLPD685BSLF ,77 4,97 5,30 Extremt korrosionsbeständig Utmärkt för marina och andra krävande miljöer Ger slät yta efter applicering Standardnit öppen BS Försänkt 120 Nickel/Kopparlegering Splint: Stål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 2,8 2,70-2,88 3,2 3,15-3,28 4,0 3,92-4,08 4,8 4,70-4,88 6,4 6,40-6,50 5,5 0,5-2,3 TLPK319BS ,9-3,0 4,70-5,10-1, ,0 2,3-2,8 TLPK321BS ,5 Upp till 0,8 TLEK413BS på förfrågan 5,8 0,8-2,5 TLEK419BS ,0 2,5-3,8 TLEK424BS ,3-3,4 6,05-6,65-1, ,5 3,8-5,1 TLEK429BS ,0 5,1-6,6 TLEK435BS ,2 6,6-7,9 TLEK440BS ,9 Upp till 2,0 TLEK519BS på förfrågan 7,2 2,0-3,3 TLEK524BS på förfrågan 8,7 3,3-4,8 TLEK530BS ,1-4,2 7,63-8,23-2, ,5 4,8-6,6 TLEK537BS på förfrågan 11,3 6,6-7,4 TLEK540BS på förfrågan 12,5 7,4-8,6 TLEK545BS på förfrågan 7,5 1,3-3,1 TLPK624BS på förfrågan 9,0 3,1-4,6 TLPK630BS ,5 4,6-5,8 TLPK636BS ,0 5,8-6,6 TLPK639BS 4,9-5,0 7,85-8,40-2, ,0 6,6-9,4 TLPK650BS ,0 9,4-13,2 TLPK665BS ,5 13,2-15,8 TLPK675BS ,5 4,6-8,4 TLPK850BS ,6-6,7 10,60-11,10-3, ,4 8,4-13,5 TLPK870BS ,96 0,97 1,19 1,26 1,31 1,44 1,50 1,55 1,98 2,10 2,24 2,51 2,58 2,66 3,20 3,18 3,32 3,72 4,87 4,51 4,67 7,87 8,60 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 72

74 Nickel/Kopparlegering Standardnit öppen BS Försänkt 120 med reducerad diameter Nickel/Kopparlegering Splint: Stål Extremt korrosionsbeständig Utmärkt för marina och andra krävande miljöer Ger slät yta efter applicering Nithuvud med reducerad diameter LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,15-3,28 5,8 0,8-2,5 TLEK419BSSF ,0 2,5-3,8 TLEK424BSSF 3,3-3,4 5,00-5,60-1, ,5 3,8-5,1 TLEK429BSSF ,21 1,26 1,39 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 73

75 Nickel/Kopparlegering Extremt korrosionsbeständig Utmärkt för marina och andra krävande miljöer Splint i rostfritt stål för korrosionsbeständighet Standardnit öppen BS Kullrigt huvud Nickel/Kopparlegering Splint: Rostfritt stål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,15-3,25 4,0 3,85-4,08 4,8 4,70-4,88 3,5 Upp till 0,8 TLED413SS på förfrågan 5,0 0,5-1,8 TLED419SS ,2 1,8-3,1 TLED424SS ,3-3,4 5,80-6,65 1,10 1, ,5 3,1-4,3 TLED429SS ,0 4,3-5,8 TLED435SS ,3 5,8-7,1 TLED440SS ,2 1,3-2,5 TLED524SS ,8 2,5-4,1 TLED530SS ,5 4,1-5,8 TLED537SS ,1-4,2 7,62-8,22 1,35 2, ,3 5,8-6,6 TLED540SS ,5 6,6-7,9 TLED545SS ,0 7,9-9,4 TLED551SS på förfrågan på förfrågan 6,2 0,5-2,3 TLPD624SS ,7 2,3-3,8 TLPD630SS ,3 3,8-5,1 TLPD636SS ,0 5,1-5,8 TLPD639SS ,9-5,0 7,85-8,40 1,27 2, ,8 5,8-8,6 TLPD650SS ,5 8,6-12,5 TLPD665SS ,0 12,5-15,0 TLPD675SS ,7 15,0-17,5 TLPD685SS på förfrågan 1,19 1,25 1,31 1,44 1,50 1,55 2,08 2,22 2,48 2,57 2,67 2,78 3,01 3,18 3,37 3,72 3,90 4,51 4,68 5,76 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 74

76 Nickel/Kopparlegering Standardnit öppen BS Försänkt 120 Nickel/Kopparlegering Splint: Rostfritt stål Extremt korrosionsbeständig Utmärkt för marina och andra krävande miljöer Ger slät yta efter applicering Splint i rostfritt stål för korrosionsbeständighet LITEN BETECKNING BULKPACK FÖRPACKNING /100 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,15-3,28 4,0 3,92-4,08 4,8 4,70-4,88 4,5 Upp till 0,8 TLEK413SS på förfrågan 5,8 0,8-2,5 TLEK419SS ,0 2,5-3,8 TLEK424SS ,3-3,4 6,05-6,65-1, ,5 3,8-5,1 TLEK429SS ,0 5,1-6,6 TLEK435SS ,2 6,6-7,9 TLEK440SS ,9 Upp till 2,0 TLEK519SS på förfrågan på förfrågan 7,2 2,0-3,3 TLEK524SS ,7 3,3-4,8 TLEK530SS ,1-4,2 7,63-8,23-2, ,5 4,8-6,6 TLEK537SS ,0 6,6-7,4 TLEK540SS ,5 7,4-8,6 TLEK545SS ,5 1,3-3,1 TLPK624SS på förfrågan 9,0 3,1-4,6 TLPK630SS ,5 4,6-5,8 TLPK636SS ,0 5,8-6,6 TLPK639SS 4,9-5,0 7,85-8,40-2, ,0 6,6-9,4 TLPK650SS ,0 9,4-13,2 TLPK665SS ,5 13,2-15,8 TLPK675SS ,19 1,26 1,31 1,46 1,53 1,57 1,92 2,08 2,22 2,48 2,57 2,67 3,12 3,18 3,38 3,73 4,23 4,49 4,67 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 75

77 Nickel/Kopparlegering Fukt- och trycktät Extremt korrosionsbeständig Utmärkt för marina och andra krävande miljöer Garanterar kvarhållning av splinthuvudet Trycktät Kullrigt huvud Nickel/Kopparlegering Splint: Stål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,10-3,28 4,0 3,85-4,08 4,8 4,65-4,88 8,0 Upp till 3,2 LD44SB ,7 3,2-4,8 LD46SB ,3-3,4 6,12-6,58 1,00 1, ,3 4,8-6,4 LD48SB ,0 6,4-7,9 LD410SB ,5 Upp till 3,2 LD54SB ,2 3,2-4,8 LD56SB ,1-4,2 7,67-8,17 1,20 2, ,8 4,8-6,4 LD58SB ,4 6,4-7,9 LD510SB ,2 Upp till 3,2 LD64SB ,8 3,2-4,8 LD66SB ,9-5,0 9,23-9,83 1,30 2, ,4 4,8-6,4 LD68SB ,5 6,4-9,5 LD612SB på förfrågan på förfrågan 1,45 1,56 1,59 1,64 2,40 2,45 2,50 2,59 3,62 3,85 3,97 4,19 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 76

78 Koppar Standardnit öppen BS Kullrigt huvud Koppar Splint: Stål God ledningsförmåga för elektricitet och värme Utmärkt för användning i elektriska sammansättningar LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,10-3,28 4,0 3,85-4,08 4,5 Upp till 1,3 TCPD42BS ,3 1,3-2,1 TCPD43BS ,3 2,1-2,9 TCPD44BS 3,3-3,4 6,05-6,65 1,10 1, ,0 2,9-4,5 TCPD46BS ,8 4,5-6,1 TCPD48BS ,0 Upp till 3,2 TCPD54BS ,5 3,2-6,4 TCPD58BS 4,1-4,2 7,75-8,15 1,25 2, ,0 6,4-9,5 TCPD512BS ,23 1,30 1,37 1,43 1,52 1,85 2,01 2,14 Standardnit öppen BS Kullrigt huvud Koppar Splint: Fosforbrons God ledningsförmåga för elektricitet och värme Utmärkt för användning i elektriska sammansättningar Splint av fosforbrons för korrosionsbeständighet LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,10-3,28 4,0 3,85-4,08 4,5 Upp till 1,3 TCPD42CS ,3 1,3-2,1 TCPD43CS ,3 2,1-2,9 TCPD44CS 3,3-3,4 6,05-6,65 1,10 1, ,0 2,9-4,5 TCPD46CS ,8 4,5-6,1 TCPD48CS ,0 Upp till 3,2 TCPD54CS ,5 3,2-6,4 TCPD58CS 4,1-4,2 7,75-8,15 1,25 2, ,0 6,4-9,5 TCPD512CS ,27 1,29 1,32 1,47 1,55 2,32 2,69 3,02 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 77

79 Koppar Nitkropp och flik av koppar för elektrisk ledningsförmåga Räfflor underlättar jordanslutning på målad plåt Sortiment av enkel- och flerflikiga monteringsdetaljer finns tillgängligt Terminalnit Kullrigt huvud Koppar Splint: Stål (Ytbehandlad med koppar) LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm mm N N kg 4,0 4,0 4,0 5,3 Upp till 2,0 PMC46/01 5,15-5, ,5 6,3 8 2, på förfrågan ,3 Upp till 2,0 PMC2/6, på förfrågan ,3 Upp till 2,0 PMC4/6,3 5,15-5, ,3 8 2, ,3 Upp till 2,0 PMC6/6, ,3 Upp till 2,0 PMC6/6, ,15-5,20 6,3 8 2, ,3 Upp till 2,0 PMC8/6, Fukt- och trycktät Utmärkt för användning i elektriska sammansättningar Garanterar kvarhållning av splinthuvudet Trycktät Kullrigt huvud Koppar Splint: Stål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,10-3,28 4,0 3,85-4,08 4,8 4,70-4,88 6,0 Upp till 1,6 CD42SB ,5 1,6-3,2 CD44SB ,3-3,4 5,70-6,30 1,10 1, ,0 3,2-4,8 CD46SB ,3 4,8-7,9 CD410SB ,5 Upp till 4,8 CD56SB ,1-4,2 7,62-8,22 1,50 2, ,7 4,8-7,9 CD510SB ,5 Upp till 3,2 CD64SB 77476* ,5 3,2-6,4 CD68SB ,0 6,4-7,9 CD610SB 4,9-5,0 9,23-9,83 1,75 2, på förfrågan 14,5 7,9-9,5 CD612SB ,0 9,5-12,7 CD616SB på förfrågan på förfrågan 1,08 1,23 1,24 1,46 2,42 2,58 3,45 3,82 3,91 4,21 4,74 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet; =Antal flikar; =Totalbredd; =Flikbredd; =Fliklängd 78

80 Koppar Trycktät Försänkt 120 Koppar Splint: Stål Fukt- och trycktät Utmärkt för användning i elektriska sammansättningar Garanterar kvarhållning av splinthuvudet Ger slät yta efter applicering LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,15-3,28 4,0 3,94-4,01 4,8 4,73-4,82 6,9 Upp till 2,5 CK42SB på förfrågan 8,5 2,5-4,1 CK44SB på förfrågan 3,3-3,4 5,70-6,30-1, ,1 4,1-5,6 CK46SB på förfrågan 13,3 7,2-8,8 CK410SB på förfrågan 10,9 4,4-6,0 CK56SB på förfrågan 4,06-4,17 7,62-8,22-2, ,1 7,6-9,2 CK510SB på förfrågan 9,9 Upp till 4,7 CK64SB på förfrågan på förfrågan 13,1 6,3-7,9 CK68SB 4,88-4,99 9,23-9,83-2, på förfrågan 16,3 9,4-11,0 CK612SB på förfrågan på förfrågan 0,98 1,09 1,15 1,23 2,31 2,58 3,65 3,82 3,91 Trycktät Kullrigt huvud Koppar Splint: Rostfritt stål Fukt- och trycktät Utmärkt för användning i elektriska sammansättningar Garanterar kvarhållning av splinthuvudet Splint i rostfritt stål för ökad korrosionsbeständighet LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg 3,2 3,10-3,28 4,0 3,85-4,08 4,8 4,70-4,88 6,0 Upp till 1,6 CD42SS ,5 1,6-3,2 CD44SS ,3-3,4 5,70-6,30 1,10 1, ,0 3,2-4,8 CD46SS ,0 6,4-7,9 CD410SS ,5 Upp till 4,8 CD56SS på förfrågan på förfrågan 4,1-4,2 7,62-8,22 1,50 2, ,7 4,8-7,9 CD510SS på förfrågan på förfrågan 8,5 Upp till 3,2 CD64SS 4,9-5,0 4,23-4,83 1,75 2, på förfrågan 1,16 1,22 1,33 1,49 2,11 2,28 3,38 =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 79

81 Standardnit öppen BS, Färgad Kullrigt huvud Aluminium 3,5% Magnesiumlegering Splint: Stål LITEN BETECKNING BULKPACK FÖRPACKNING /1.000 BESTNR: ANTAL BESTNR: ANTAL mm mm mm mm mm mm mm N N kg Vitlackerad 3,2 3,10-3,28 4,0 3,90-4,08 4,8 4,70-4,88 Svartlackerad 3,2 3,10-3,28 Svartanodiserad 3,2 3,10-3,28 4,0 3,90-4,08 4,8 4,70-4,88 4,0 3,90-4,08 6,0 1,6-3,2 TAPD44BS ,0 3,2-4,8 TAPD46BS ,5 4,8-6,4 TAPD48BS275 3,3-3,4 6,05-6,65 1,10 1, ,5 6,4-7,9 TAPD410BS ,5 7,9-9,5 TAPD412BS ,0 0,1-3,2 TAPD54BS ,5 3,2-4,8 TAPD56BS ,5 4,8-6,4 TAPD58BS275 4,1-4,2 7,62-8,22 1,22 2, ,2 6,4-7,9 TAPD510BS ,5 0,5-3,2 TAPD64BS ,0 3,0-6,4 TAPD68BS275 4,9-5,0 9,20-9,80 1,60 2, ,5 5,0-7,9 TAPD610BS ,0 3,2-4,8 TAPD46BS ,7 4,8-6,4 TAPD48BS293 3,3-3,4 6,05-6,65 1,10 1, ,5 6,4-7,9 TAPD410BS ,0 1,6-3,2 TAPD44BS ,0 3,2-4,8 TAPD46BS ,5 4,8-6,4 TAPD48BS042 3,3-3,4 6,05-6,65 1,10 1, ,5 6,4-7,9 TAPD410BS ,0 1,6-3,2 TAPD54BS ,5 3,2-4,8 TAPD56BS042 4,1-4,2 7,62-8,22 1,22 2, ,5 4,8-6,4 TAPD58BS ,2 6,4-7,9 TAPD510BS ,5 0,5-3,2 TAPD64BS ,0 3,2-4,8 TAPD66BS ,0 4,8-6,4 TAPD68BS042 4,9-5,0 9,20-9,80 1,60 2, ,5 6,4-7,9 TAPD610BS ,0 11,1-13,5 TAPD617BS Svartanodiserad, stort huvud Övriga färger 3,2 3,10-3,28 12,2 6,4-7,9 TAPD510BSLF ,1-4,2 11,50-12,50 1,60 2, ,0 7,9-9,5 TAPD512BSLF ,1-4,2 11,50-12,50 1,60 2, ,5 11,1-12,7 TAPD516BSLF ,1-4,2 11,50-12,50 1,60 2, ,7 6,4-7,9 TAPD610BSLF ,9-5,0 13,70-14,30 2,00 2, ,0 12,7-13,5 TAPD617BSLF ,9-5,0 13,70-14,30 2, TAPD46BS766 Brun RAL TAPD46BS270 Gul RAL TAPD46BS759 Beige RAL TAPD46BS269 Mörkröd RAL TAPD46BS290 Klarröd RAL ,0 3,2-4,8 TAPD46BS868 3,3-3,4 6,05-6,65 1,10 1, Mörkblå RAL TAPD46BS268 Mörkgrön RAL TAPD46BS271 Grå RAL TAPD46BS887 Mörkgrå RAL TAPD46BS831 Ljusbrun RAL TAPD48BS766 Brun RAL =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max); =Hålstorlek (Min - Max); =Huvuddiameter (Min - Max); =Huvudtjocklek (Max); =Nominell splintdiameter; =Nominell skjuvhållfasthet; =Nominell draghållfasthet 1,0 1,0 1,1 1,2 1,3 1,6 1,7 1,8 2,0 2,5 2,8 2,8 1,0 1,1 1,1 1,0 1,0 1,1 1,2 1,7 1,8 2,1 2,1 2,5 2,5 2,8 3,0 3,1 2,1 2,2 2,5 3,2 3,5 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 80

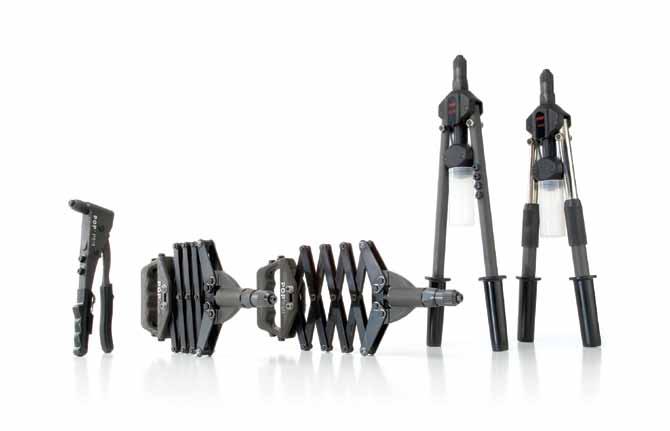

82 Handverktyg PS15 PS20 PS25 PS40 PS45 PS15 Handtång Professionell standard, kraftigt gjutaluminium och ståldesign Rundade handtag för bättre grepp Handtagsdesign som håller kvar niten för enhandsnitning Uppgradering av handtagets fjäder och lås finns tillgängligt separat Levereras med munstycken för nitar på 2,4 mm, 3,2 mm, 4,0 mm och 4,8 mm Levereras med verktyg för snabbt byte av munstycke Specifikationer Vikt 0,6 kg Längd 245 mm Kapacitet Bestnr.: Aluminium 3,2 4,0 4,8 Stål 3,2 4,0 4,8 Rostfritt stål 3,2 4,0 4,8 PS20 Handverktyg Professionell standard, kraftigt aluminium och stålkonstruktion Levereras med munstycken för nitar på 2,4 mm, 3,2 mm, 4,0 mm, 4,8 mm och 6,4 mm Levereras med verktyg för munstycke som fördubblas som en låsarm Specifikationer Vikt 2,10 kg Längd i slutet läge 305 mm Längd i förlängt läge 805 mm Kapacitet Bestnr.: Aluminium 3,2 4,0 4,8 6,4 Stål 3,2 4,0 4,8 Rostfritt stål 3,2 4,0 4,8 PS25 Handverktyg Professionell standard, kraftigt aluminium och stålkonstruktion Levereras med munstycken för nitar på 2,4 mm, 3,2 mm, 4,0 mm, 4,8 mm och 6,4 mm Levereras med verktyg för munstycke som fördubblas som en låsarm Specifikationer Vikt 2,30 kg Längd i slutet läge 305 mm Längd i förlängt läge 805 mm Kapacitet Bestnr.: Aluminium 3,2 4,0 4,8 6,4 Stål 3,2 4,0 4,8 6,4 Rostfritt stål 3,2 4,0 4,8 6,4 81

83 Handverktyg PS40 Handverktyg Professionell standard, kraftig stålkonstruktion Levereras med verktyg för snabbt byte av munstycke Hel borttagbar splintuppsamlare Specifikationer Vikt 1,95 kg Längd 515 mm Kapacitet Bestnr.: Aluminium 3,2 4,0 4,8 6,4 Stål 3,2 4,0 4,8 Rostfritt stål 3,2 4,0 4,8 PS45 Handverktyg Högkapacitetsverktyg för nitning med teleskopisk hävfunktion Professionell standard, högkapacitetsverktyg av stark stålkonstruktion Teleskopiska hävarmar i två lägen förlängs för att maximera hävrörelsen och dragkraften Ej förlängt läge gör verktyget mer kompakt Hel borttagbar splintuppsamlare Levereras med verktyg för snabbt byte av munstycke Specifikationer Vikt Längd 2,60 kg 490 mm Längd i förlängt läge 665 mm Kapacitet Bestnr.: Aluminium 3,2 4,0 4,8 6,4 Stål 3,2 4,0 4,8 6,4 Rostfritt stål 3,2 4,0 4,8 6,4 TT55D Klassisk handtång Idealisk för användning på plats eller vid låg produktion Splintgreppsmekanism Lätt att underhålla med en hel uppsättning reservdelar tillgängliga Specifikationer Vikt 0,4 kg Längd 229 mm Kapacitet Aluminium 3,2 4,0 Stål 3,2 4,0 Bestnr.: Levereras med munstycken för nitar på 2,4 mm, 3,2 mm och 4,0 mm Rostfritt stål 3,2 4,0 Finns även tillgänglig i satsformat Även POP nit-kit med TT55D finns tillgängligt. Kontakta Emhart kundtjänst för detaljer. 82

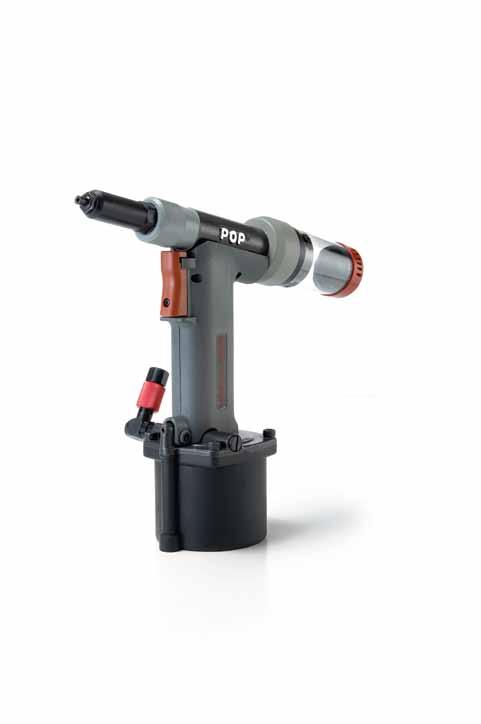

84 Kraftverktyg ProSet 1600 Kompakt, lättmanövrerat och pålitligt pneumatiskt kraftverktyg, idealiskt för industrier. För montering av POP -nitar från 2,0 till 4,0 mm. Starkt kraft-till-vikt-förhållande och innovativ ergonomisk design för maximal användarkomfort och effektivitet. Funktioner och fördelar: Lätt polymerkonstruktion Bekväm avtryckare för två fingrar som kräver låg aktiveringskraft Snabb och enkel demontering av nosdel Energisparande På/Av, vänster eller höger luftsvivelkoppling Kompatibel med POP RP Nitmatare Tillgänglig med eller utan splintsugsystem Specifikationer ProSet 1600 ProSet 1600 MCS Vikt 0,97 kg 1,04 kg Längd 275 mm 272 mm Höjd 227 mm 227 mm Slaglängd 18 mm 18 mm Arbetslufttryck 5,0-6,9 bar 5,0-6,9 bar Dragkraft bar ,2 bar Kraft-/viktförhållande 5 kn/kg 4,6 kn/kg Luftförbrukning 1,22 liter/nit 70 liter/min (max.) ProSet 1600 Bestnr.: ProSet 1600 MCS Bestnr.: Nitkapacitet Nittyp Standardnit och Multi-Grip Trycktät Material (Kropp Splint) Aluminium Aluminium Aluminium Stål/Rostfritt stål Stål Stål Rostfritt stål Rostfritt stål Monel Stål/Rostfritt stål Aluminium Aluminium Aluminium Stål/Rostfritt stål Koppar Stål Stål Stål Rostfritt stål Rostfritt stål Aluminium Aluminium Stål Stål Aluminium Stål LSR-nitar HR Nitar T-nit MCS uppsamlingskapacitet (antal splintar) * Använd FAN Käftförarsats Utesluter Multi-Grip Ställ in lufttrycket till 6,2 bar Nitdiameter 2,4 mm* 3,0-3,2 mm 4,0 mm Valfria tillbehör Beteckning PRN214 PRG FAN FAN FAN Beskrivning Munstycke för 2,0 mm mikronitar Käftar för 2,0 mm mikronitar Förlängd nosdelssats 125 mm Adaptersats för MCS5000 (fjärrstyrd MCS) Eftermodifieringssats för splintuppsamlingssystem Förlängd nosdel 83

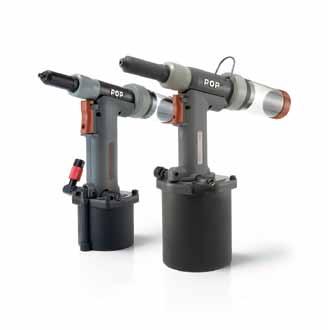

85 Kraftverktyg ProSet 2500 Sätter upp en ny standard för pneumatiska nitverktyg. För fastsättning av POP -nitar från 3,0 till 4,8 mm. Starkt kraft-till-vikt-förhållande och innovativ ergonomisk design för maximal användarkomfort och effektivitet. Funktioner och fördelar: Lätt polymerkonstruktion Bekväm avtryckare för två fingrar som kräver låg aktiveringskraft Snabb och enkel demontering av nosdel Energisparande På/Av, vänster eller höger luftsvivelkoppling Fjäderretur för snabb och pålitlig funktion Kompatibel med POP RP Nitmatare och SmartSet nitmonitor Tillgänglig med eller utan splintsugsystem Specifikationer ProSet 2500 ProSet 2500 MCS Vikt 1,20 kg 1,31 kg Längd 290 mm 304 mm Höjd 259 mm 259 mm Slaglängd 18 mm 18 mm Arbetslufttryck 5,0-6,9 bar 5,0-6,9 bar Dragkraft ,2 bar ,2 bar Kraft-/viktförhållande 7,83 kn/kg 7,18 kn/kg Luftförbrukning 2,15 liter/nit 70 liter/min (max.) ProSet 2500 Bestnr.: ProSet 2500 MCS Bestnr.: Nitkapacitet Valfria tillbehör Nittyp Standardnit och Multi-Grip Trycktät LSR-nitar HR Nitar F-serie T-nit UltraGrip Material (Kropp Splint) Aluminium Aluminium Aluminium Stål/Rostfritt stål Stål Stål Rostfritt stål Rostfritt stål Monel Stål/Rostfritt stål Aluminium Aluminium Aluminium Stål/Rostfritt stål Koppar Stål Stål Stål Rostfritt stål Rostfritt stål Aluminium Aluminium Stål Stål Aluminium Aluminium Stål Stål Aluminium Stål Aluminium Aluminium Stål Stål Rostfritt stål Rostfritt stål Nitdiameter 3,0-3,2 mm* 4,0 mm* 4,8 mm** ** Beteckning DPN FAN FAN FAN FAN FAN Beskrivning MCS Eftermodifieringssats * Använd FAN Käftförarsats ** Använd DPN Käftförarsats Utesluter Multi-Grip 17 mm insexnyckel Förlängd nosdelssats 140 mm ProSet 2500 Tätningssats Adaptersats för fjärrstyrd MCS (MCS5000) Eftermodifieringssats för splintuppsamlingssystem Reducerad Ø Förlängd nosdelssats 140 mm Förlängd nosdel 84

86 Kraftverktyg ProSet 3400 Pneumatiskt nitverktyg med hög kapacitet. Kapabelt att montera ett brett sortiment av POP -nitar av rostfritt stål på upp till 6,4 mm. Innefattar alla designfunktioner och fördelar hos modellerna 1600 och Funktioner och fördelar: Lätt och stark polymerkonstruktion Bekväm avtryckare för två fingrar som kräver låg aktiveringskraft Starkt förhållande mellan kraft och vikt Snabb och enkel demontering av nosdel På/Av-knapp, vänster eller höger luftsvivelkoppling Fjäderretur för snabb och pålitlig funktion Kompatibel med POP RP Nitmatare och SmartSet nitmonitor Lämplig för användning med POP fjärrstyrda splintuppsamlingssystem (MCS5000) Specifikationer ProSet 3400 ProSet 3400 MCS Vikt 1,90 kg 2,00 kg Längd 309 mm 334 mm Höjd 316 mm 316 mm Slaglängd 26 mm 26 mm Dragkraft PSI PSI Kraft-/viktförhållande 9,74 kn/kg 9,25 kn/kg Luftförbrukning 4,86 liter/nit 80 liter/min (max.) ProSet 3400 Bestnr.: ProSet 3400 MCS Bestnr.: Nitkapacitet Nittyp Standardnit och Multi-Grip Trycktät LSR-nitar HR Nitar T-nit HS-nitar UltraGrip Material (Kropp Splint) Aluminium Aluminium Aluminium Stål/Rostfritt stål Stål Stål Rostfritt stål Rostfritt stål Monel Stål/Rostfritt stål Aluminium Aluminium Aluminium Stål/Rostfritt stål Koppar Stål Stål Stål Rostfritt stål Rostfritt stål Aluminium Aluminium Stål Stål Aluminium Stål Aluminium Aluminium Stål Stål Aluminium Aluminium Stål Stål Rostfritt stål Rostfritt stål * Använd FAN Käftförarsats med PRG käftar Nitdiameter 3.2 mm* 4.0 mm* 4.8 mm* 6.4 mm Valfria tillbehör Beteckning FAN FAN TBA TBA Beskrivning Adaptersats för fjärrstyrd MCS (MCS5000) ProSet 3400 Tätningsats Förlängd nosdel 200 mm Eftermodifieringssats för splintuppsamlingssystem (Mandrel Collection System) Kompatibel med MCS5000 fjärrstyrt splintuppsamlingssystem (Mandrel Collection System) 85

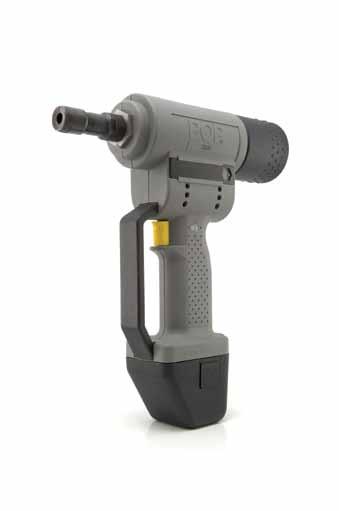

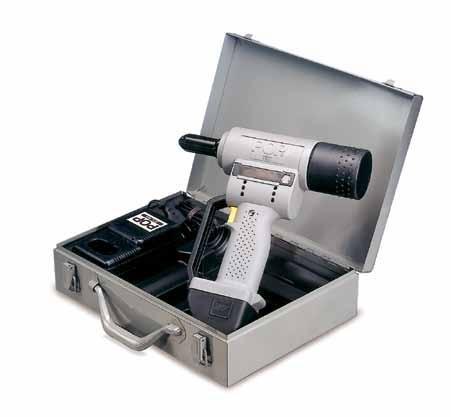

87 Kraftverktyg MCS5800 Uppladdningsbart batteriverktyg. För fastsättning av nitar på upp till 5,0 mm. Idealisk för arbetsplats- och underhållsarbete och applikationer där tryckluft ej finns tillgänglig. Funktioner och fördelar: Högkapacitets- och uppladdningsbar batterienhet medföljer Levereras med bärbar låda av stål och laddare Monterar upp till 1900 nitar på en laddning Splintuppsamlingssystem (Mandrel Collection System) medföljer Specifikationer Vikt Längd Höjd Slaglängd Batteri 2,2 kg 265 mm 300 mm 20 mm 12 V, 1,4 Ah Bestnr.: (EU Version) Kapacitet Aluminium 3,2 4,0 4,8 Stål 3,2 4,0 4,8 Rostfritt stål 3,2 4,0 4,8 Tillbehör Bestnr Beteckning Batteri, MCS Batteriladdare, MCS E 86

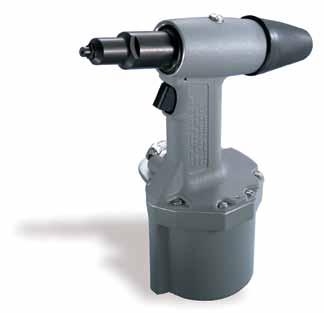

88 Kraftverktyg PRG510 / MCS510 Kraftigt, högkapacitets pneumatiskt nitningsverktyg för fastsättning av POP -nitar på upp till 4,0 mm. Specifikationer Vikt 1,8 kg Längd 166 mm (PRG) 310 mm med splintuppsamlare (MCS) Höjd 293 mm Slaglängd 15,87 mm Kapacitet Aluminium 3,2 4,0 Stål 3,2 4,0 Rostfritt stål 3,2 PRG510 Bestnr.: MCS510 Bestnr.: PRG540 / MCS540 Kraftigt, pneumatiskt-hydrauliskt högkapacitetsverktyg för nitning av fullständigt sortiment med POP -nitar. Specifikationer Vikt 2,2 kg Längd 230 mm (PRG) 343 mm med splintuppsamlare (MCS) Höjd 293 mm Slaglängd 17,4 mm Kapacitet Aluminium 3,2 4,0 4,8 6,4 Stål 3,2 4,0 4,8 6,4 Rostfritt stål 3,2 4,0 4,8 6,4 PRG540 Bestnr.: MCS540 Bestnr.:

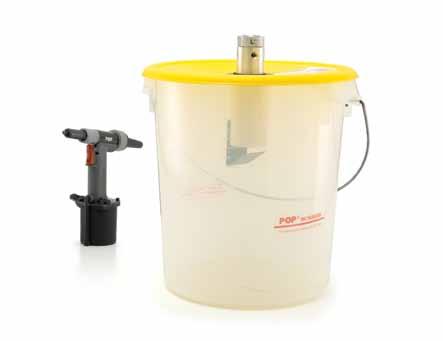

89 Kraftverktyg MCS5250 In-line pneumatisk-hydraulisk verktygsdesign för upphängning och nitning på ett vertikalt plan. MCS5250-systemet är komplett med fjärrstyrd splintuppsamlare i vakuum MCS5000. Specifikationer Vikt 1,8 kg Längd 397 mm Width 113 mm Slaglängd 15,87 mm Kapacitet Aluminium 3,2 4,0 4,8 Stål 3,2 4,0 4,8 Rostfritt stål 3,2 4,0 4,8 Bestnr.: MCS5000 Då den levereras med MCS5250, kan MCS5000 fjärrstyrd splintuppsamlare i vakuum hålla upp till 8500 använda splintar och ökar därför produktionslinjens effektivitet och främjar enkel borttagning och återvinning av kasserade splintar. Bestnr.: Specifikationer Vikt Höjd Diameter Lufttryck Luftförbrukning Max. rörlängd Max. upphöjning Max. dornlängd Kapacitet 2,2 kg 414 mm 527 mm 6.1 bar max. 317 liter/min 4,5 m 1,8 m 50 mm upp till 8500 använda splintar Även kompatibel med hela sortimentet av POP Rivet kraftverktyg: MCS5000 Adaptrar Bestnr. ProSet ProSet ProSet PRG PRG

90 Verktygstillbehör Speciella nosdelar och tillbehör Där begränsad åtkomst eller besvärliga applikationer gör det omöjligt att använda POP nitningsverktyg i sina standardkonfigurationer, finns en serie med specialiserade fästhuvuden och nosdelar tillgängliga. A1 (U) Smal nosdiameter, för fastsättning av nitar i trånga hörn Fäster nitar i huvudet inom 7 mm från en högervinklad sektion Rekommenderas för fastsättning av POP -nitar på upp till 4,8 diameter och med aluminiumlegering Vikt: 0,63 kg PRH830 Hörnhuvud Mycket kompakt 90º hörnhuvud Designad för extremt begränsad åtkomst Fäster alla POP -nitar på upp till och inklusive 3,2 mm diameter, plus vissa på 4,0 mm Vikt: 0,31 kg PRH840 Hörnhuvud Kraftigt 90º hörnhuvud Lämpligt för användning med ett brett sortiment av nitningsverktyg Rekommenderas för fastsättning av POP -nitar på upp till 4,8 diameter och som omfattar stål Vikt: 0,5 kg PRH850 Kraftigt hörnhuvud Kraftigt 90º hörnhuvud Designad för högvolymsanvändning med POP fästverktyg av högre kapacitet Fäster alla POP -nitar på upp till och inklusive en öppen diameter på 6,4 mm Vikt: 0,76 kg Huvudsatser med specialfäste Fäste av huvud Adaptersatser Beteckning Bestnr. ProSet 1600 ProSet 2500 ProSet A1 (U) Ej tillgänglig PRA967 (19490) PRA965 (19488) PRH Ej tillgänglig PRA967 (19490) PRA965 (19488) PRH Ej tillgänglig PRH (19153) PRH (19145) PRH Ej tillgänglig PRH (19254) Nosdelssatser Ett brett sortiment av nosdelar garanterar att POP -verktygets räckvidd klarar av att fästa nitar även i applikationer som är djupa eller trånga att komma åt. Verktyg Bestnr. Beteckning A B C D ProSet FAN Förlängd ,4 11 ProSet FAN Förlängd , FAN Reducerad ,4 11 ProSet 3400 TBA FAN Förlängd ,

91 Munstycken och käftar Handverktyg POP Handverktyg är designade för att lätt kunna underhållas. Ett fullständigt sortiment med reservdelar finns tillgängligt se verktygsmanualerna för detaljer. För beställning av reservdelar till munstycken och käftar, välj från listan nedan. PS15 Munstycken Nitdiameter Beteckning Bestnr, 2,4 DPM400-A ,0-3,2 DPM400-B ,0 DPM400-C ,8-5,0 DPM400-D Käftar Nitdiameter Beteckning Bestnr, Alla DPM PS20 3,0-3,2 DPM400-B ,0 DPM400-C ,8-5,0 DPM400-D ,0 DPM400-E Alla FAM PS25 3,0-3,2 DPM400-B ,0 DPM400-C ,8-5,0 DPM400-D ,0 DPM400-E ,4 DPM400-F Alla FAM PS40 3,0-3,2 DPM400-B ,0 DPM400-C ,8-5,0 DPM400-D ,0 DPM400-E Alla FAM PS45 3,0-3,2 DPM400-B ,0 DPM400-C ,8-5,0 DPM400-D ,0 DPM400-E ,4 DPM400-F Alla FAM TT55D 2,4 TT55 MUNSTYCKE 3/ ,0-3,2 TT55 MUNSTYCKE 1/ ,0 TT55 MUNSTYCKE 5/ Alla TT55 KÄFTSATS

92 Munstycken och käftar Kraftverktyg POP Kraftverktyg är designade för att lätt kunna underhållas. Ett fullständigt sortiment med reservdelar finns tillgängligt se verktygsmanualerna för detaljer. För beställning av reservdelar till munstycken och käftar, välj från listan nedan. ProSet 1600 Öppen ände Munstycken Nittyper Sluten ände HR-nitar Käftar Käftförare Stålsplint Aluminiumsplint Stålkropp Nitdiameter Beteckning Bestnr. Beteckning Bestnr. Beteckning Bestnr. Beteckning Bestnr. Beteckning Bestnr. Beteckning Bestnr. 2,0 PRN PRG FAN ,4 PRN PRG402-08A FAN ,8-3,2 PRN PRN PRN PRN4HR PRG402-08A DPN ,0 PRN PRN PRN PRG402-08A DPN ProSet 2500 Öppen ände Munstycken Nittyper Sluten ände HR-nitar Käftar Käftförare Stålsplint Aluminiumsplint Stålkropp Nitdiameter Beteckning Bestnr. Beteckning Bestnr. Beteckning Bestnr. Beteckning Bestnr. Beteckning Bestnr. Beteckning Bestnr. 2,8-3,2 PRN PRN PRN PRN4HR stycken käftar FAN ,0 PRN PRN PRN PRN5HR stycken käftar FAN ,8 PRN PRN PRN PRN6HR stycken käftar DPN ProSet 3400 Öppen ände Munstycken Nittyper Sluten ände HR-nitar Käftar Käftförare Stålsplint Aluminiumsplint Stålkropp Nitdiameter Beteckning Bestnr. Beteckning Bestnr. Beteckning Bestnr. Beteckning Bestnr. Beteckning Bestnr. Beteckning Bestnr. 4,8 PRN PRN PRN534 PRN6HR PRG FAN ,0 6 mm munstycke PRG DPN ,4 PRN PRN PRN8HR PRG DPN Delar som levereras med verktyget Verktyg som inte specificerats för denna nitstorlek Nit ej tillgänglig 91

93 Munstycken och käftar Munstycken Käftar Nitmaterial och typ Nitdiameter Beteckning Bestnr. Beteckning Bestnr. AL / AL AL / ST ST / ST NC / ST SS / SS Öppen Sluten Öppen Sluten Öppen Sluten Öppen Sluten Öppen Sluten PRG / MCS510A, PRG / MCS540 2,4 PRN ,8 PRN ,0-3,2 PRN ,0-3,2 PRN ,0-3,2 PRN ,0 PRN ,0 PRN ,0 PRN PRG402-8A PRG / MCS540 4,8 / 5,0 PRN ,8 / 5,0 PRN ,4 PRN ,4 PRN PRG PRG MCS5250 / 5400 / 5400LS 2,4 PRN ,8 PRN ,0-3,2 PRN PRG ,0-3,2 PRN ,0-3,2 Munstycke ,0 PRN ,0 PRN ,0 PRN ,8 / 5,0 PRN PRG540-46SS ,8 / 5,0 PRN ,8 / 5,0 PRN MCS5400 / 5400LS 4,8 / 5,0 PRN PRG ,8 / 5,0 PRN PRG ,8 / 5,0 PRN PRG ,4 PRN PRG ,4 PRN PRG540-44SS MCS5800 2,4 3,0-3,2 Tillgänglig på begäran MCS ,0-3,2 MCS ,0-3,2 MCS MCS ,0 MCS ,8 / 5,0 MCS

94 Tillbehör Tunnplåtsborr HÅLDIAMETER FÖRPACKNING BESTNR: ANTAL 3, , , ,5 10 POP Plastplugg För standardnit För enkel montering sitter pluggarna i ramar om 100 st. NITDIAMETER BETECKNING FÖR NITMATERIAL FÖRPACKNING BESTNR: ANTAL 3,2 101 C/4P White Al, Monel, Stål, Rostfritt ,0 101 C/5P White Al, Monel, Stål, Rostfritt ,8 101 C/6AP Gray Aluminium ,8 101 C/6LP White Monel, Stål, Rostfritt ,4 101 C/8LP White Al, Monel, Stål, Rostfritt POP Nitbricka Allmänt: Förstärkningsbricka för nitning i mjuka material. Placeras under nitskallen eller som förstärkning på baksidan. Material: Blankförzinkat stål. NITDIAMETER BRICKDIAMETER FÖRPACKNING BESTNR: ANTAL Nitbricka 3,2 9, Nitbricka 4,0 9, Nitbricka 4, Nitbricka 6, POP Hylsor stål, blankförzinkade För tjocka material i t.ex. träkonstruktioner och där man önskar en slät yta på såväl fram- som baksida. Hylsans invändiga diameter är avpassad för en 4,8 mm POP -nit. Hylsan monteras från den ena sidan av arbetsstycket och på den andra sidan fångas den upp med POP -niten. Greppområdet kan varieras med både längd på hylsan som på POP -niten. DIAMETER LÄNGD BETECKNING SKALL- HÅLDIAMETER FÖRPACKNING D L DIAM BESTNR: ANTAL 6,4 10,0 BF310 12,7 6, ,4 16,0 BF316 12,7 6, ,4 19,0 BF319 12,7 6, ,4 25,0 BF325 12,7 6, ,4 32,0 BF332 12,7 6, ,4 38,0 BF338 12,7 6,

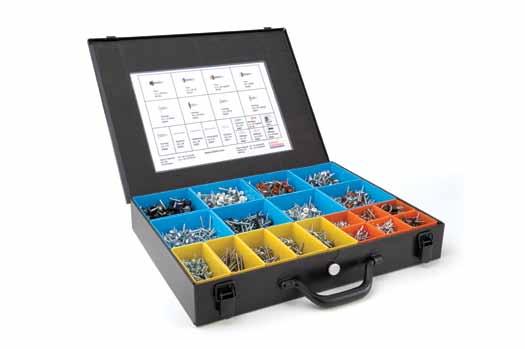

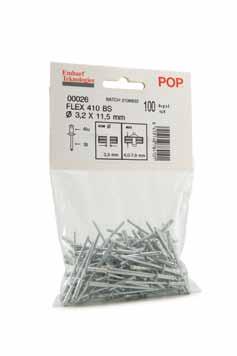

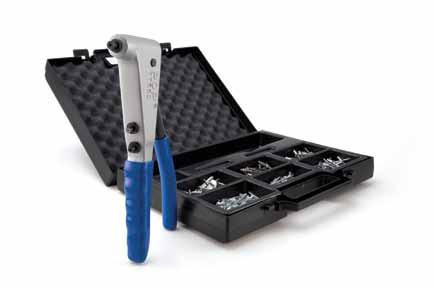

95 POP nit Konsumentförpackningar POP nit SB-Pack En sortering småförpackningar finns tillgängliga för din bekvämlighet. SMALL BETECKNING PACK BESTNR: ANTAL mm mm mm 3,2 4,0 4,8 3,2 3,2 6,0 1,6-3,2 TAPD 44 BS Aluminiumnit ,0 3,2-4,8 TAPD 46 BS Aluminiumnit ,7 4,8-6,4 TAPD 48 BS Aluminiumnit ,5 6,4-7,9 TAPD 410 BS Aluminiumnit ,5 7,9-9,5 TAPD 412 BS Aluminiumnit ,5 3,2-4,8 TAPD 56 BS Aluminiumnit ,5 4,8-6,4 TAPD 58 BS Aluminiumnit ,2 6,4-7,9 TAPD 510 BS Aluminiumnit ,0 4,8-6,4 TAPD 68 BS Aluminiumnit ,5 9,5-11,1 TAPD 614 BS Aluminiumnit ,0 11,1-13,5 TAPD 617 BS Aluminiumnit ,0 1,6-3,2 TSPD 44 BS Stålnit ,0 3,2-4,8 TSPD 46 BS Stålnit ,5 4,8-6,4 TSPD 48 BS Stålnit ,5 6,4-7,9 TSPD 410 BS Stålnit ,0 2,9-4,5 TCPD 46 BS Kopparnit ,5 4,8-6,4 TAPD 48 BS Alu,nit färgad Mörkbrun ,5 4,8-6,4 TAPD 48 BS Alu,nit färgad Svart ,5 4,8-6,4 TAPD 48 BS Alu,nit färgad Vit ,2 11,5 6,4-7,9 TAPD 410 BSLF Alu,nit stort huvud ,0 10,5 4,8-6,4 TAPD 58 BSLF Alu,nit stort huvud ,8 16,5 9,5-11,1 TAPD 614 BSLF Alu,nit stort huvud ,2 8,0-4,8 EBD 406 BS Flex Aluminium ,2 11,5 4,8-7,9 EBD 410 BS Flex Aluminium ,0 10,3-6,4 EBD 508 BS Flex Aluminium ,0 14,0 6,4-9,5 EBD 512 BS Flex Aluminium ,8 11,0-6,4 EBD 608 BS Flex Aluminium ,8 16,5 6,4-11,1 EBD 614 BS Flex Aluminium =Nominell diameter, Min - Max diameter; =Nitlängd (+/- 0,5 mm); =Greppområde (Min - Max) 94

96 Nitningssystem AutoSet Höghastighets- och bandmatat nitningsverktyg AutoSet erbjuder snabb, automatisk nitmatning och fastsättning i ett lättviktigt system som kan skötas med en hand. Nitarna levereras förladdade på ett plastband med upp till 100 nitar per band. AutoSet 5 (3,2 / 4,0 mm Nitar) Bestnr.: AutoSet 6 (4,8 mm Nitar) Bestnr.: En indexmekanism för varje nit till rätt läge framför en tillbakadragen nosdel. När nosdelen rör sig framåt laddas niten och är redo att fästas i den utvalda applikationen. Cirka 30 nitar kan sättas fast per minut. Funktioner och fördelar: Sätter fast POP -nitar av en diameter från 3,2 mm till 4,8 mm (4,8 mm endast för aluminium) Vikt: 2,3 kg Snabb och enkel omladdningsprocedur Längd: 355,6 mm Höjd: 266,7 mm Slaglängd: 18 mm Cykelfrekvens: 32 cykler per minut Luftflöde: 150 liter/min 95

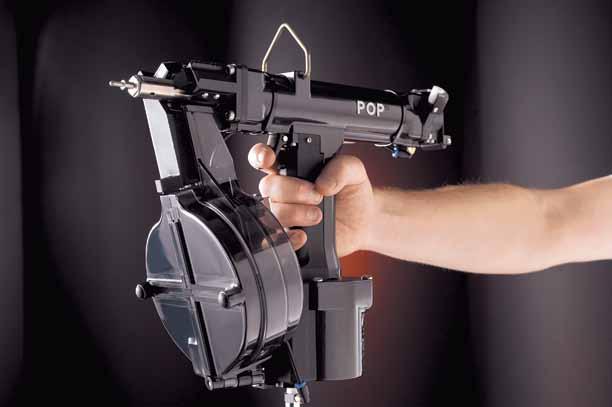

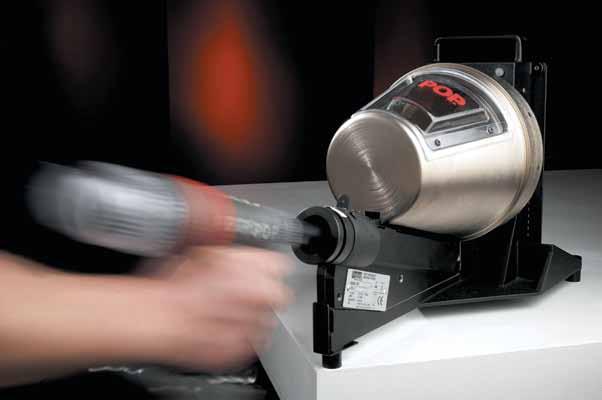

97 Nitningssystem POP RP Nitmatare RP nitmatare med roterande behållare Använd i samband med ett POP nitningsverktyg erbjuder POP nit mataresystemet en enhandsdriven nitmatning med fastsättning av hög hastighet. Automatisk splintuppsamling av upp till 8500 splintar kan erhållas genom att lägga till det fjärrstyrda splintuppsamlingssystemet MCS5000. Varje gång frontdelen på nitverktyget förs in i dockningsläge POP nit matare laddas en nit automatiskt och omedelbart i verktygets framdel. Nitarna förvaras i en roterande matarskål och matas konstant nerför ett spår och in i anslutningsdonet så att de är redo för nästa cykel. Funktioner och fördelar: Matarskålskapacitet på upp till nitar Matarskålen fylls på ett par sekunder Avsevärda tidsreduktioner i nitningscykeln är möjligt Enhandsdrift gör att den andra handen är ledig för andra manövrar Medföljande matarskål och verktygets splintuppsamlare hjälper till att hålla arbetsmiljön fri från spill av nitar och splintar För användning med nitar på 3,2 mm 4,8 mm Höjd: 336mm, Längd: 546 mm, Bredd: 222 mm, Vikt: 10,4 kg Lufttryck: 5.8 bar FÖR BETECKNING NITDIAMETER BESTNR. NITKAPACITET RP4E 3,2 mm nitar RP5E 4,0 mm nitar RP6E 4,8 mm nitar 96

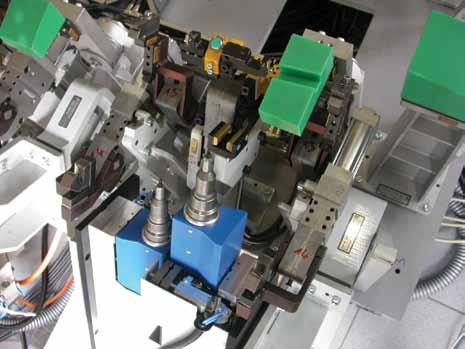

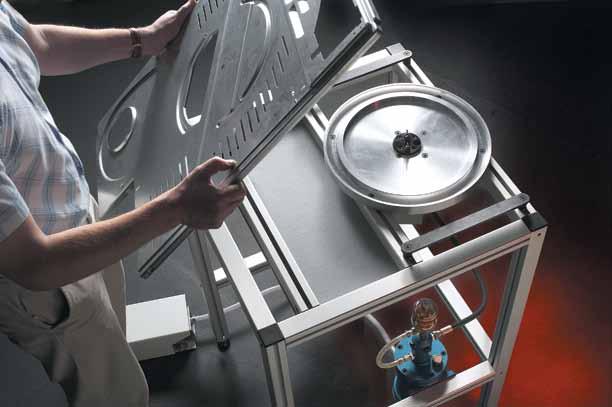

98 Nitningssystem Multi-Head Multipla arbetsstationer för fastsättning av nitar och monteringsfixtur Emharts Multi-Head nitningssystem är ändamålskonstruerade lösningar som designats för att passa specifika kundapplikationer. Med hjälp av modulära komponenter, designas och konstrueras kompletta arbetsstationer för individuella kundbehov. En enkel pneumatisk-hydraulisk tryckstegrare ger hydraulisk kraft till flera olika nithuvuden. Vilket antal huvudfästen som helst kan omfattas i designen*. Enkla eller flera olika nithuvuden för fastsättning monteras på en platta eller skena och kan konfigureras i olika lägen på X- och Y-axlarna för att passa nitarnas placering i en given applikation. Funktioner och fördelar: Nitningens arbetsstation fördubblas som fixtur för att bygga komplexa monteringar Skräpfri arbetsmiljö Simultan nitfastsättning sparar tid och jämnar ut trycket genom hela monteringen och bibehåller produktkvalitén Fotstyrd avtryckare gör att båda händerna är lediga för nitladdning och montering av komponenter för att minska cykeltiden och begränsa operatörens ansträngning Hög pålitlighet reducerar driftavbrott Integrerad monteringsjiggning garanterar exakt fastsättning Integrerad uppsamling eliminerar fara för att tappa splintars *Obs: i takt med att antalet huvuden ökar, kan multipla tryckstegrare bli nödvändiga. 97

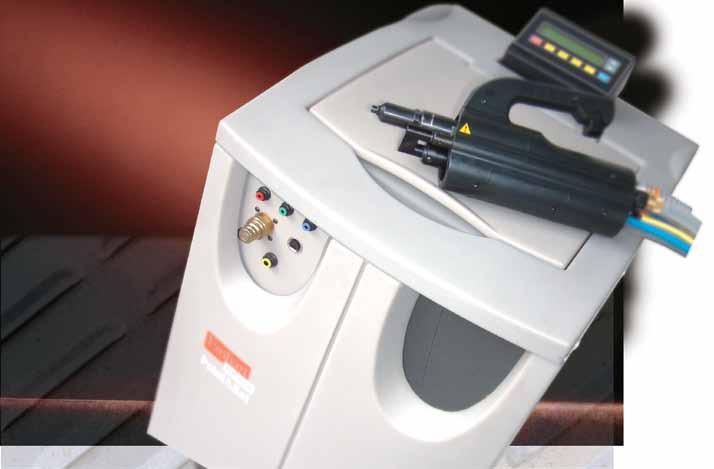

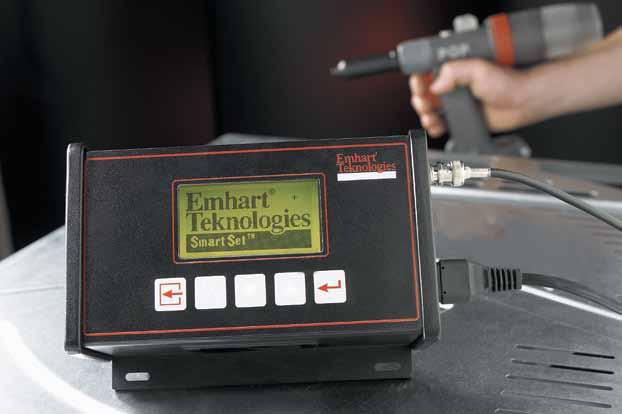

99 Nitningssystem SmartSet Övervakning av nitprocessen SmartSet är ett lättillgängligt och prisvärt system, som övervakar nitningsprocessen och resultatet. En Micro Strain Sensor (mikrotryckgivare) ansluten till nitningsverktyget gör avläsningar under nitningscykeln och skickar den till en kontrollenhet. I KÖR-läge kommer systemet att övervaka varje fastsättningssekvens och jämföra denna med provsekvenser, för att bestämma ett resultat för GO eller NO GO. Utmatningar från kontrollenheten kan kopplas till ett hörbart eller visuellt larm för att varna användaren för NO GO-resultat. Applikationskapacitet: Nitningsfel: Huvudutstötning, genomdragningar och fjärrstyrd splintbrytning Nit fastsatt i luftdetektion Användning av felaktig nittyp Systemkapacitet: Spårbarhet av nit Sekvensering Program med flera olika grepp (Multiple Grips) inom applikationen PLC går att välja Kommunikation av inmatning/utmatning tillgänglig (PLC-kompatibel) Användardefinierad GO och NO GO signalutmatning 98

100 Nitningssystem Point&Set Helautomatiskt nitningssytem Point&Set är det ultimata inom automatiskt matade POP nitningsverktyg. Point&Set -systemet, som är höghastighets- och operatörsstyrt, är den bästa lösningen för POP nitning i höga volymer där rörelsefrihet krävs. Point&Set -systemet kan integreras i en helt automatiserad robotisk nitfastsättningscell. Emharts ingenjörer kan hjälpa till med tillhandahållande och integration av PLC-program. Nitningsverktyget finns tillgängligt med ett in-line, pistolverktyg eller en 4-punkts monteringsplatta för direkt montering på en robotisk eller pantografisk arm. Funktioner och fördelar: Extern matarmekanism ger pålitlig och stockningsfri laddning Modulär konstruktion gör det enkelt att utföra service och underhåll Operatörsvänlig gränssnittsmodul för programmering och självdiagnostik Använder alla standardspännvidder för POP -nitar För användning med nitar av en diameter på 3,2 mm - 4,8 mm Konsolmått: 762 mm x 342 mm x 711 mm Verktygsmått: 203 mm x 51 mm x 330 mm Konsolens vikt: 61,24 kg Verktygets vikt: 1,5 kg Matarkapacitet: 2500 nitar Splintuppsamligskapacitet: 8000 splintar 4-storlekssystem (3,2 mm nitar) Konsol ,4 m slangpaket ,2 mm storlekssats storlekssystem (4,0 mm nitar) Konsol ,4 m slangpaket ,2 mm storlekssats storlekssystem (4,8 mm nitar) Konsol ,4 m slangpaket ,2 mm storlekssats storlekssystem för integrering (4,8 mm nitar) Konsol m slangpaket med maskinmontering ,8 mm storlekssats Valfri fjärrstyrd aktiveringssats* * Kompatibel med alla system 99

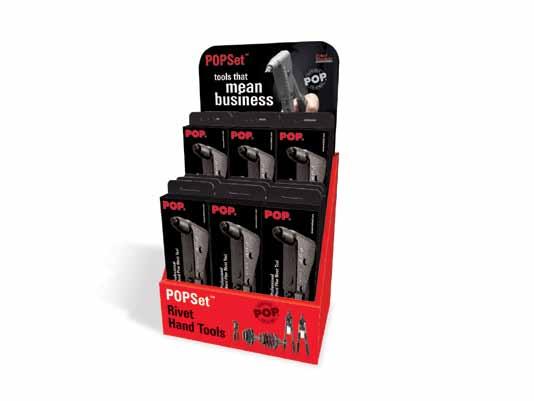

101 Marknadsstöd Emhart stödjer sina distributörer genom att erbjuda många innovativa marknadsföringsinitiativ. Webbibliotek för produktbilder Registrera idag för tillgång till vårt kompletta sortiment av professionell produktfotografi, klara för nedladdning med låg, medium och hög upplösning. Säljstödsmaterial POP märkta högkvalitativa displays Placera POP produkterna där dina kunder kan ta i dem. Dessa inkluderar: diskdisplay, midisystem, wobblers, affischer och dörrklistermärken. Märkesannonsering Stolt att lagerhålla POP Var stolt att lagerhålla POP nit och verktyg, med vår gemensamma märkesannonsering och litteratur. Your Logo Proud to stock rivets and tools new rivet hand tool range in stock 100

102 101

103 Nitningssystem med hög hållfasthet Inledning, Sortimentguide 103 Magna-Lok 105 Auto-Bulb 109 Magna-Tite 110 Magna-Bulb 111 HuckLok 112 BOM 113 FloorTight 114 Magna-Grip 115 C6L C Lockbolt 119 C6L R Lockbolt 121 C6L U Lockbolt 123 C50L Lockbolt 125 Hucktainer 129 Kraftverktyg 131 Hydraulisk utrustning 133 Hydraulisk kraftverktyg

104 Nitningssystem med hög hållfasthet Nitningssystem med hög hållfasthet är idealiska för applikationer som kräver hög spänningskraft, vibrationsmotstånd och underhållsfria förband med lång livstid. Nitningssystem med hög hållfasthet används vanligtvis i kommersiella fordon, järnväg, släpfordon och säkerhetsstaket. Sortimentet innehåller ett brett urval av fästelement med hög integritet. Nitar med hög hållfasthet, som är lätta att montera med hjälp av pneumatiska höghastighetsverktyg och som kräver en enkel okulär besiktning efter fastsättning, ger en snabb och kostnadseffektiv lösning för de mest krävande applikationer. Sortimentguide Aluminium Stål Stål Rostfritt Magna-Lok Blindnit med utmärkt greppvidd Kraftig klämkraftsförmåga som eliminerar eventuella glipor i applikationen God hålutfyllningskapacitet på den blinda sidan och skapar ett robust vattentåligt förband Inre självlåsande splintsäkring skyddad från påfrestningar och korrosion Auto-Bulb Blindnit med höga skjuv och draghållfasthetsvärden Bred sluten täckningsyta särskilt designad för tunnplåt Splinten låses i niten och förhindrar vibration och missljud efter applicering Magna-Tite Blindnit i polymerkonstruktion - perfekt för tak och liknande applikationer Extra bred sluten täckningsyta särskilt designad för tunnplåt Låg klämkraft idealisk för tunnplåt och sköra material t.ex plast Utmärkt greppvidd Magna-Bulb Blindnit med sluten täckningsyta särskilt designad för tunnplåt Höga drag och skjuvhållfasthetsvärden Splintbrott jäms med nitens huvud Inre självlåsande splintsäkring skyddad från påfrestningar och korrosion

105 Aluminium Stål Rostfritt Stål HuckLok Blindnit med utmärkt greppvidd Höga drag och skjuvhållfasthetsvärden Splintbrott jäms med nitens huvud Bred sluten täckningsyta särskilt designad för tunnplåt Inre självlåsande splintsäkring skyddad från påfrestningar och korrosion. Splinten låser sig även på den blinda sidan av applikationen 112 BOM Marknadens starkaste blindnit som finns ända upp till 19mm i diameter Höga hållfasthetsvärden och kan användas i de allra mest krävande applikationer Inre självlåsande splintsäkring skyddad från påfrestningar och korrosion 113 FloorTight Utmärkt greppvidd Självförsänkt huvud och därmed idealisk för golvapplikationer Överlägsen styrka jämfört med konventionella golvskruvar 114 Magna-Grip Fästelement i två delar tillgängligt med flera olika huvudtyper och låskragsutföranden Utmärkt greppvidd Stor greppvidd vilket minimerar lagerhållning Låsbulten bryts jäms med kragen C6L Lockbolt Tvådelat fästelement i 5.8 stål Resistent mot lossning vid vibrationer Hög hållfasthet Bred greppvidd, val av material och huvudstilar Kan tillsammans med låskrage med stor fläns användas till icke metalliska applikationer C50L Lockbolt Två delat fästelement i 8.8 stål Resistent mot lossning vid vibrationer Hög hållfasthet Bred greppvidd, val av material och huvudstilar Hucktainer Fästelement i två delar särskilt för att sammanfoga kompositskivor till en metallram inom fordonsindustrin Den krossar eller skadar inte kompositskivor Låg profil på båda sidor efter installation Tätning förhindrar intrång av fukt

106 Magna-Lok Aluminium Kullrigt huvud Blindnit med utmärkt greppvidd Kraftig klämkraftsförmåga som eliminerar eventuella glipor i applikationen God hålutfyllningskapacitet på den blinda sidan och skapar ett robust vattentåligt förband Inre självlåsande splintsäkring skyddad från påfrestningar och korrosion KVARHÅLL- BULK- STANDARD- BETECKNING NING AV FÖRPACKNING FÖRPACKNING PINNE BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm N N N 4,8 4,76 6,4 6,35 9,5 9,53 18,29 1,57-6,86 MGLP-B6-4 4,85-5,11 9,78 2, ,35 5,44-11,10 MGLP-B6-7 4,85-5,11 9,78 2, ,64 2,03-9,53 MGLP-B8-6 6,63-6,91 13,44 3, ,99 8,89-15,88 MGLP-B8-10 6,63-6,91 13,44 3, ,91 3,05-14,22 MGLP-B ,96-10,36 20,14 4, Stort kullrigt huvud 4,8 4,76 18,03 1,57-6,86 MGLT-B6-4 4,85-5,11 13,49 2, ,97 5,44-11,10 MGLT-B6-7 4,85-5,11 13,49 2, Försänkt huvud 4,8 4,76 6,4 6,35 20,19 3,18-8,41 MGL-100-B6-6 4,85-5,11 8,89 1, ,43 7,75-12,70 MGL-100-B6-9 4,85-5,11 8,89 1, ,90 4,06-12,07 MGL-100-B8-8 6,63-6,91 10,41 2, ,25 10,54-18,42 MGL-100-B8-12 6,63-6,91 10,41 2, =Nominell diameter, min. - max. diameter; =Kroppslängd (max.); =Greppvidd (min. - max.); =Hålstorlek (min. - max.); =Flänsdiameter (max.); =Flänstjocklek (max.); =Nominell skjuvstyrka; =Nominell hållfasthet Magna-Lok är ett registrerat varumärke. Copyright Alcoa Inc

107 Magna-Lok Blindnit med utmärkt greppvidd Kraftig klämkraftsförmåga som eliminerar eventuella glipor i applikationen God hålutfyllningskapacitet på den blinda sidan och skapar ett robust vattentåligt förband Inre självlåsande splintsäkring skyddad från påfrestningar och korrosion Stål Kullrigt huvud KVARHÅLL- BULK- STANDARD- BETECKNING NING AV FÖRPACKNING FÖRPACKNING PINNE BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm N N N 4,8 4,76 6,4 6,35 9,5 9,53 18,29 1,57-6,86 MGLP-R6-4 4,85-5,11 9,78 2, ,35 5,44-11,10 MGLP-R6-7 4,85-5,11 9,78 2, ,64 2,03-9,53 MGLP-R8-6 6,63-6,91 13,44 3, ,99 8,89-15,88 MGLP-R8-10 6,63-6,91 13,44 3, ,91 3,05-14,22 MGLP-R ,96-10,36 20,14 4, Stort kullrigt huvud 4,8 4,76 6,4 6,35 18,03 1,57-6,86 MGLT-R6-4 4,85-5,11 13,49 2, ,97 5,44-11,10 MGLT-R6-7 4,85-5,11 13,49 2, ,64 2,03-9,53 MGLT-R8-6 6,63-6,91 15,04 3, Försänkt huvud 4,8 4,76 6,4 6,35 20,19 3,18-8,41 MGL-100-R6-6 4,85-5,11 8,89 1, ,43 7,75-12,70 MGL-100-R6-9 4,85-5,11 8,89 1, ,90 4,06-12,07 MGL-100-R8-8 6,63-6,91 10,41 2, ,25 10,54-18,42 MGL-100-R8-12 6,63-6,91 10,41 2, =Nominell diameter, min. - max. diameter; =Kroppslängd (max.); =Greppvidd (min. - max.); =Hålstorlek (min. - max.); =Flänsdiameter (max.); =Flänstjocklek (max.); =Nominell skjuvstyrka; =Nominell hållfasthet Magna-Lok är ett registrerat varumärke. Copyright Alcoa Inc

108 Magna-Lok Stål/Rostfritt stål Kullrigt huvud Blindnit med utmärkt greppvidd Kraftig klämkraftsförmåga som eliminerar eventuella glipor i applikationen God hålutfyllningskapacitet på den blinda sidan och skapar ett robust vattentåligt förband Inre självlåsande splintsäkring skyddad från påfrestningar och korrosion KVARHÅLL- BULK- STANDARD- BETECKNING NING AV FÖRPACKNING FÖRPACKNING PINNE BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm N N N 4,8 4,76 6,4 6,35 18,29 1,57-6,86 MGLP-RU6-4 4,85-5,11 9,78 2, ,35 5,44-11,10 MGLP-RU6-7 4,85-5,11 9,78 2, ,64 2,03-9,53 MGLP-RU8-6 6,63-6,91 13,44 3, ,99 8,89-15,88 MGLP-RU8-10 6,63-6,91 13,44 3, Försänkt huvud 4,8 4,76 20,19 3,18-8,41 MGL100-RU6-6 4,85-5,11 8,89 1, =Nominell diameter, min. - max. diameter; =Kroppslängd (max.); =Greppvidd (min. - max.); =Hålstorlek (min. - max.); =Flänsdiameter (max.); =Flänstjocklek (max.); =Nominell skjuvstyrka; =Nominell hållfasthet Magna-Lok är ett registrerat varumärke. Copyright Alcoa Inc

109 Magna-Lok Blindnit med utmärkt greppvidd Kraftig klämkraftsförmåga som eliminerar eventuella glipor i applikationen God hålutfyllningskapacitet på den blinda sidan och skapar ett robust vattentåligt förband Inre självlåsande splintsäkring skyddad från påfrestningar och korrosion Rostfritt stål Kullrigt huvud KVARHÅLL- BULK- STANDARD- BETECKNING NING AV FÖRPACKNING FÖRPACKNING PINNE BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm N N N 4,8 4,76 6,4 6,35 10,52 1,57-6,86 MGLP-U6-4 4,85-5,11 9,96 2, ,53 5,44-11,1 MGLP-U6-7 4,85-5,11 9,96 2, ,37 2,03-9,53 MGLP-U8-6 6,63-6,91 13,44 3, ,99 8,89-15,88 MGLP-U8-10 6,63-6,91 13,44 3, Försänkt huvud 4,8 4,76 6,4 6,35 19,35 3,18-8,41 MGL100-U6-6 4,85-5,11 8,89 1, ,90 4,06-12,07 MGL100-U8-8 6,63-6,91 10,41 2, ,25 10,54-18,42 MGL100-U8-12 6,63-6,91 10,41 2, =Nominell diameter, min. - max. diameter; =Kroppslängd (max.); =Greppvidd (min. - max.); =Hålstorlek (min. - max.); =Flänsdiameter (max.); =Flänstjocklek (max.); =Nominell skjuvstyrka; =Nominell hållfasthet Magna-Lok är ett registrerat varumärke. Copyright Alcoa Inc

110 Auto-Bulb Stål Kullrigt huvud Blindnit med höga skjuv och draghållfasthetsvärden Bred sluten täckningsyta särskilt designad för tunnplåt Splinten låses i niten och förhindrar vibration och missljud efter applicering KVARHÅLL- BULK- STANDARD- BETECKNING NING AV FÖRPACKNING FÖRPACKNING PINNE BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm N N N 4,8 6,4 12,0 1,9-2,8 ABP-R6-M2 4,9-5,1 9,9 2, ,0 2,2-3,8 ABP-R6-M3 4,9-5,1 9,9 2, ,0 3,2-4,8 ABP-R6-M4 4,9-5,1 9,9 2, ,0 4,2-5,8 ABP-R6-M5 4,9-5,1 9,9 2, ,8 1,5-3,5 ABP-R8-M2 6,6-6,9 13,4 3, ,0 2,8-4,8 ABP-R8-M3 6,6-6,9 13,4 3, ,1 3,8-5,8 ABP-R8-M4 6,6-6,9 13,4 3, ,1 4,8-6,8 ABP-R8-M5 6,6-6,9 13,4 3, ,1 5,8-7,8 ABP-R8-M6 6,6-6,9 13,4 3, ,1 6,8-8,8 ABP-R8-M7 6,6-6,9 13,4 3, ,1 7,8-9,8 ABP-R8-M8 6,6-6,9 13,4 3, ,1 8,8-10,8 ABP-R8-M9 6,6-6,9 13,4 3, ,1 9,8-11,8 ABP-R8-M10 6,6-6,9 13,4 3, =Nominell diameter, min. - max. diameter; =Kroppslängd (max.); =Greppvidd (min. - max.); =Hålstorlek (min. - max.); =Flänsdiameter (max.); =Flänstjocklek (max.); =Nominell skjuvstyrka; =Nominell hållfasthet Auto-Bulb är ett registrerat varumärke. Copyright Alcoa Inc

111 Magna-Tite Blindnit i polymerkonstruktion - perfekt för tak och liknande applikationer Extra bred sluten täckningsyta särskilt designad för tunnplåt Låg klämkraft idealisk för tunnplåt och sköra material t.ex plast Utmärkt greppvidd Aluminium Kullrigt huvud KVARHÅLL- BULK- STANDARD- BETECKNING NING AV FÖRPACKNING FÖRPACKNING PINNE BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm N N N 4,8 6,4 4,8 25,9 1,3-7,9 MTP-B6-5S 5,2-5,6 11,8 3, på förfrågan på förfrågan 27,2 2,5-9,5 MTP-B6-6S 5,2-5,6 11,8 3, på förfrågan på förfrågan 31,0 6,4-12,7 MTP-B6-8S 5,2-5,6 11,8 3, på förfrågan på förfrågan 34,2 9,5-15,9 MTP-B6-10S 5,2-5,6 11,8 3, på förfrågan på förfrågan 37,3 12,7-19,1 MTP-B6-12S 5,2-5,6 11,8 3, på förfrågan på förfrågan 25,2 1,0-6,4 MTP-B8-4S 6,4-6,7 13,7 3, på förfrågan på förfrågan 28,5 3,2-9,5 MTP-B8-6S 6,4-6,7 13,7 3, på förfrågan på förfrågan 29,2 3,0-10,4 MTP-B8-7S 6,4-6,7 13,7 3, på förfrågan på förfrågan 31,5 6,4-12,7 MTP-B8-8S 6,4-6,7 13,7 3, på förfrågan på förfrågan 34,7 9,5-15,9 MTP-B8-10S 6,4-6,7 13,7 3, på förfrågan på förfrågan 37,9 12,7-19,1 MTP-B8-12S 6,4-6,7 13,7 3, på förfrågan på förfrågan 24,6 1,3-6,4 MTLP-B6-4 5,2-5,6 11,5 1, på förfrågan på förfrågan 31,0 4,8-12,7 MTLP-B6-8 5,2-5,6 11,5 1, på förfrågan på förfrågan 35,3 9,5-19,1 MTLP-B6-12 5,2-5,6 11,5 1, på förfrågan på förfrågan 35,3 1,3-19,1 MTLP-B6-12X 5,2-5,6 11,5 1, på förfrågan på förfrågan 29,0 1,3-12,7 MTS-B6-10S 5,2-5,6 11,8 3, på förfrågan på förfrågan 35,3 1,3-19,1 MTS-B6-12S 5,2-5,6 11,8 3, på förfrågan på förfrågan 26,4 1,8-7,9 MTV-B6-5S 5,2-5,6 8,7 3, på förfrågan på förfrågan 29,0 4,1-10,4 MTV-B6-7S 5,2-5,6 8,7 3, på förfrågan på förfrågan 31,0 6,4-12,7 MTV-B6-8S 5,2-5,6 8,7 3, på förfrågan på förfrågan 34,2 9,5-15,9 MTV-B6-10S 5,2-5,6 8,7 3, på förfrågan på förfrågan 37,3 12,7-19,1 MTV-B6-12S 5,2-5,6 8,7 3, på förfrågan på förfrågan =Nominell diameter, min. - max. diameter; =Kroppslängd (max.); =Greppvidd (min. - max.); =Hålstorlek (min. - max.); =Flänsdiameter (max.); =Flänstjocklek (max.); =Nominell skjuvstyrka; =Nominell hållfasthet Magna-Tite är ett registrerat varumärke. Copyright Alcoa Inc

112 Magna-Bulb Stål Kullrigt huvud Blindnit med sluten täckningsyta särskilt designad för tunnplåt Höga drag och skjuvhållfasthetsvärden Splintbrott jäms med nitens huvud Inre självlåsande splintsäkring skyddad från påfrestningar och korrosion KVARHÅLL- BULK- STANDARD- BETECKNING NING AV FÖRPACKNING FÖRPACKNING PINNE BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm N N N 4,8 6,4 17,1 2,2-3,8 MBP-R6-M3 4,9-5,1 9,9 2, ,7 3,2-4,8 MBP-R6-M4 4,9-5,1 9,9 2, ,6 4,2-5,8 MBP-R6-M5 4,9-5,1 9,9 2, ,7 5,2-6,8 MBP-R6-M6 4,9-5,1 9,9 2, ,7 6,2-7,8 MBP-R6-M7 4,9-5,1 9,9 2, ,7 7,2-8,8 MBP-R6-M8 4,9-5,1 9,9 2, ,3 1,5-3,5 MBP-R8-M2 6,6-6,9 13,4 3, ,9 2,8-4,8 MBP-R8-M3 6,6-6,9 13,4 3, ,9 3,8-5,8 MBP-R8-M4 6,6-6,9 13,4 3, ,2 4,8-6,8 MBP-R8-M5 6,6-6,9 13,4 3, ,9 5,8-7,8 MBP-R8-M6 6,6-6,9 13,4 3, ,9 6,8-8,8 MBP-R8-M7 6,6-6,9 13,4 3, ,9 7,8-9,8 MBP-R8-M8 6,6-6,9 13,4 3, ,9 8,8-10,8 MBP-R8-M9 6,6-6,9 13,4 3, ,9 9,8-11,8 MBP-R8-M10 6,6-6,9 13,4 3, ,9 10,8-12,8 MBP-R8-M11 6,6-6,9 13,4 3, ,0 11,8-13,8 MBP-R8-M12 6,6-6,9 13,4 3, ,9 12,8-14,8 MBP-R8-M13 6,6-6,9 13,4 3, =Nominell diameter, min. - max. diameter; =Kroppslängd (max.); =Greppvidd (min. - max.); =Hålstorlek (min. - max.); =Flänsdiameter (max.); =Flänstjocklek (max.); =Nominell skjuvstyrka; =Nominell hållfasthet Magna-Bulb är ett registrerat varumärke. Copyright Alcoa Inc

113 HuckLok Blindnit med utmärkt greppvidd Höga drag och skjuvhållfasthetsvärden Splintbrott jäms med nitens huvud Bred sluten täckningsyta särskilt designad för tunnplåt Inre självlåsande splintsäkring skyddad från påfrestningar och korrosion. Splinten låser sig även på den blinda sidan av applikationen Stål Kullrigt huvud KVARHÅLL- BULK- STANDARD- BETECKNING NING AV FÖRPACKNING FÖRPACKNING PINNE BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm N N N 6,4 28,3 2,0-9,5 HKLP-R8-6* 6,6-6,9 11,9 3, ,9 4,8-11,1 HKLP-R8-7 6,6-6,9 11,9 3, ,7 9,5-15,9 HKLP-R8-10 6,6-6,9 11,9 3, ,9 12,7-19,1 HKLP-R8-12 6,6-6,9 11,9 3, ,1 15,9-22,2 HKLP-R8-14 6,6-6,9 11,9 3, * För grepp mindre än 2mm, använd den minsta angivna håldiametern =Nominell diameter, min. - max. diameter; =Kroppslängd (max.); =Greppvidd (min. - max.); =Hålstorlek (min. - max.); =Flänsdiameter (max.); =Flänstjocklek (max.); =Nominell skjuvstyrka; =Nominell hållfasthet HuckLok är ett registrerat varumärke. Copyright Alcoa Inc

114 BOM Stål Kullrigt huvud Marknadens starkaste blindnit som finns ända upp till 19mm i diameter Höga hållfasthetsvärden och kan användas i de allra mest krävande applikationer Inre självlåsande splintsäkring skyddad från påfrestningar och korrosion BULK- STANDARD- BETECKNING FÖRPACKNING FÖRPACKNING BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm N N 4,8 4,8-5,2 6,4 6,4-7,0 7,9 7,9-8,8 9,5 9,5-10,4 12,7 12,7-13,9 15,9 15,9-17,3 19,1 19,1-20,8 14,3 4,0-5,6 BOM-R6-3 5,3-5,6 7,2 4, ,9 5,6-7,1 BOM-R6-4 5,3-5,6 7,2 4, ,5 7,2-8,7 BOM-R6-5 5,3-5,6 7,2 4, ,1 8,8-10,3 BOM-R6-6 5,3-5,6 7,2 4, ,8 2,4-4,0 BOM-R8-2 7,0-7,4 9,7 5, ,3 4,0-5,6 BOM-R8-3 7,0-7,4 9,7 5, ,9 5,6-7,1 BOM-R8-4 7,0-7,4 9,7 5, ,5 7,2-8,7 BOM-R8-5 7,0-7,4 9,7 5, ,1 8,8-10,3 BOM-R8-6 7,0-7,4 9,7 5, ,7 10,3-11,9 BOM-R8-7 7,0-7,4 9,7 5, ,3 11,9-13,5 BOM-R8-8 7,0-7,4 9,7 5, ,9 13,5-15,1 BOM-R8-9 7,0-7,4 9,7 5, ,5 15,1-16,7 BOM-R8-10 7,0-7,4 9,7 5, ,7-18,3 BOM-R8-11 7,0-7,4 9,7 5, ,6 18,3-19,8 BOM-R8-12 7,0-7,4 9,7 5, ,2 4,8-7,9 BOM-R10-4 8,8-9,4 12,2 7, ,4 8,0-11,1 BOM-R10-6 8,8-9,4 12,2 7, ,6 11,1-14,3 BOM-R10-8 8,8-9,4 12,2 7, ,8 14,3-17,5 BOM-R ,8-9,4 12,2 7, ,9 17,5-20,6 BOM-R ,8-9,4 12,2 7, ,6 4,8-7,9 BOM-R ,5-11,1 14,4 8, ,8 8,0-11,1 BOM-R ,5-11,1 14,4 8, ,1-14,3 BOM-R ,5-11,1 14,4 8, ,1 14,3-17,5 BOM-R ,5-11,1 14,4 8, ,3 17,5-20,6 BOM-R ,5-11,1 14,4 8, ,7 23,8-27 BOM-R ,5-11,1 14,4 8, ,7 15,9-19,1 BOM-R ,9-14,8 19,1 11, ,9 19,1-22,2 BOM-R ,9-14,8 19,1 11, ,2 12,7-19,1 BOM-R20-8GA 17,5-18,5 23,9 13, ,6 19,1-25,4 BOM-R20-12GA 17,5-18,5 23,9 13, ,8 12,7-19,1 BOM-R24-8GA 21,0-22,2 28,6 16, ,2 19,1-25,4 BOM-R24-12GA 21,0-22,2 28,6 16, =Nominell diameter, min. - max. diameter; =Kroppslängd (max.); =Greppvidd (min. - max.); =Hålstorlek (min. - max.); =Flänsdiameter (max.); =Flänstjocklek (max.); =Nominell skjuvstyrka; =Nominell hållfasthet Bom är ett registrerat varumärke. Copyright Alcoa Inc

115 FloorTight Utmärkt greppvidd Självförsänkt huvud och därmed idealisk för golvapplikationer Överlägsen styrka jämfört med konventionella golvskruvar Stål Kullrigt huvud BULK- STANDARD- BETECKNING FÖRPACKNING FÖRPACKNING BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm N N 8,3 8,26 53,98 19,05-34,93 PMF-R10-20 * * * ,5 19,05-41,28 PMF-R10-26 * * * Stort kullrigt huvud 8,3 7,90 50,8 19,1-34,9 PWF-R10-20 * * * ,3 19,1-41,3 PWF-R10-26 * * * * Kontakta Emharts kundtjänst =Nominell diameter, min. - max. diameter; =Kroppslängd (max.); =Greppvidd (min. - max.); =Hålstorlek (min. - max.); =Flänsdiameter (max.); =Flänstjocklek (max.); =Nominell skjuvstyrka; =Nominell hållfasthet FloorTight är ett registrerat varumärke. Copyright Alcoa Inc

116 Magna-Grip Aluminium Bult Kullrigt huvud Fästelement i två delar tillgängligt med flera olika huvudtyper och låskragsutföranden Utmärkt greppvidd Stor greppvidd vilket minimerar lagerhållning Låsbulten bryts jäms med kragen BULK- STANDARD- BETECKNING FÄSTE FÖRPACKNING FÖRPACKNING BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm N N N 4,8 4,65-4,75 6,4 6,22-6,32 7,9 7,80-7,90 9,5 9,37-9,53 46,3 1,6-15,9 MGPB-E6-10 5,0-5,2 10,0 3, ,9 7,9-31,8 MGPB-E6-20 5,0-5,2 10,0 3, ,8 1,6-15,9 MGPB-E8-10 6,6-6,7 13,2 3, ,9 7,9-31,8 MGPB-E8-20 6,6-6,7 13,2 3, ,3 3,2-19,1 MGPB-E ,2-8,3 16,5 5, ,0 15,9-34,9 MGPB-E ,2-8,3 16,5 5, ,6 3,2-22,2 MGPB-E ,8-9,9 19,8 6, ,8 20,6-41,3 MGPB-E ,8-9,9 19,8 6, Bult Stort kullrigt huvud 6,4 6,22-6,32 7,9 7,8-7,9 9,5 9,37-9,53 50,8 1,6-15,9 MGPT-E8-10 6,6-6,7 15,1 3, ,9 7,9-31,8 MGPT-E8-20 6,6-6,7 15,1 3, ,3 3,2-19,1 MGPT-E ,2-8,3 20,4 3, ,0 15,9-34,9 MGPT-E ,2-8,3 20,4 3, ,6 3,2-22,2 MGPT-E ,8-9,9 23,6 4, ,8 20,6-41,3 MGPT-E ,8-9,9 23,6 4, Bult Brett stort kullrigt huvud 6,4 6,22-6,32 50,8 1,6-15,9 MGP30-E8-10 6,6-6,7 27,1 4, Bult Nithuvud 4,8 4,65-4,75 46,3 1,6-15,9 MGP98T-E6-10 5,0-5,2 12,4 2, =Nominell diameter, min. - max. diameter; =Bultens längd (max.); =Greppvidd (min. - max.); =Hålstorlek (min. - max.); =Flänsdiameter (max.); =Flänstjocklek (max.); =Nominell skjuvstyrka; =Nominell hållfasthet MagnaGrip är ett registrerat varumärke. Copyright Alcoa Inc

117 Magna-Grip Aluminium Låskrage Standardfläns BULK- STANDARD- BETECKNING FÖRPACKNING FÖRPACKNING BESTNR ANTAL BESTNR ANTAL mm mm mm mm 4,8 6,4 7,2 MGC-F6 9, ,9 MGC-F8 13, ,9 9,5 11,3 MGC-F10 16, ,2 MGC-F12 19, =Bultens diameter; =Låskragens längd; =Hålstorlek (max.) MagnaGrip är ett registrerat varumärke. Copyright Alcoa Inc

118 Magna-Grip Stål Bult Kullrigt huvud Fästelement i två delar tillgängligt med flera olika huvudtyper och låskragsutföranden Utmärkt greppvidd Stor greppvidd vilket minimerar lagerhållning Låsbulten bryts jäms med kragen BULK- STANDARD- BETECKNING FÄSTE FÖRPACKNING FÖRPACKNING BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm N N N 4,8 4,65-4,75 6,4 6,22-6,32 7,9 7,8-7,9 9,5 9,37-9,53 46,3 1,6-15,9 MGPB-R6-10G 5,0-5,2 10,0 3, ,9 7,9-31,8 MGPB-R6-20G 5,0-5,2 10,0 3, ,8 1,6-15,9 MGPB-R8-10G 6,6-6,7 13,2 3, ,9 7,9-31,8 MGPB-R8-20G 6,6-6,7 13,2 3, ,3 3,2-19,1 MGPB-R10-12G 8,2-8,3 16,5 5, ,0 15,9-34,9 MGPB-R10-22G 8,2-8,3 16,5 5, ,6 3,2-22,2 MGPB-R12-14G 9,8-9,9 19,8 6, ,8 20,6-41,3 MGPB-R12-26G 9,8-9,9 19,8 6, Bult Stort kullrigt huvud 4,8 4,65-4,75 6,4 6,22-6,32 7,9 7,8-7,9 9,5 9,37-9,53 46,3 1,6-15,9 MGP90-R6-10G 5,0-5,2 9,1 2, ,9 7,9-31,8 MGP90-R6-20G 5,0-5,2 9,1 2, ,8 1,6-15,9 MGP90-R8-10G 6,6-6,7 12,1 3, ,9 7,9-31,8 MGP90-R8-20G 6,6-6,7 12,1 2, ,2 3,2-19,1 MGP90-R10-12G 8,2-8,3 15,1 4, ,9 15,9-34,9 MGP90-R10-22G 8,2-8,3 15,1 3, ,9 6,4-22,2 MGP90-R12-14G 9,8-9,9 18,1 5, ,8 20,6-41,3 MGP90-R12-26G 9,8-9,9 18,1 4, Bult Brett stort kullrigt huvud 4,8 4,65-4,75 6,4 6,22-6,32 7,9 7,8-7,9 9,5 9,37-9,53 46,3 1,6-15,9 MGP98T-R6-10G 5,0-5,2 12,4 2, ,1 7,9-31,8 MGP98T-R6-20G 5,0-5,2 12,4 2, ,8 1,6-15,9 MGPT-R8-10G 6,6-6,7 15,1 3, ,9 7,9-31,8 MGPT-R8-20G 6,6-6,7 15,1 3, ,3 3,2-19,1 MGPT-R10-12G 8,2-8,3 20,4 3, ,0 15,9-34,9 MGPT-R10-22G 8,2-8,3 20,4 3, ,6 3,2-22,2 MGPT-R12-14G 9,8-9,9 23,6 4, ,8 20,6-41,3 MGPT-R12-26G 9,8-9,9 23,6 4, =Nominell diameter, min. - max. diameter; =Bultens längd (max.); =Greppvidd (min. - max.); =Hålstorlek (min. - max.); =Flänsdiameter (max.); =Flänstjocklek (max.); =Nominell skjuvstyrka; =Nominell hållfasthet MagnaGrip är ett registrerat varumärke. Copyright Alcoa Inc

119 Magna-Grip Stål Låskrage Standardfläns BULK- STANDARD- BETECKNING FÖRPACKNING FÖRPACKNING BESTNR ANTAL BESTNR ANTAL mm mm mm mm 4,8 4,65-4,75 6,4 6,22-6,32 7,9 7,8-7,9 9,5 9,37-9,53 7,4 MGC-R6U 10, ,9 MGC-R8U 13, ,5 MGC-R10U 16, ,2 MGC-R12U 19, Låskrage Stor fläns 4,8 4,65-4,75 6,4 6,22-6,32 8,1 MGCW-R6U 19, ,9 MGCW-R8U 25, =Bultens diameter; =Låskragens längd; =Hålstorlek (max.) MagnaGrip är ett registrerat varumärke. Copyright Alcoa Inc

120 C6L C Lockbolt Aluminium Bult Kullrigt huvud Tvådelat fästelement i 5.8 stål Resistent mot lossning vid vibrationer Hög hållfasthet Bred greppvidd, val av material och huvudstilarr Kan tillsammans med låskrage med stor fläns användas till icke metalliska applikationer BETECKNING FÄSTE mm mm mm mm mm mm mm mm mm N 4,8 4,85-4,95 6,4 6,45-6,58 7,9 8,05-8,18 9,5 9,65-9,78 40,7 12,2 3,2 3,2-6,4 2,0-5,2 C6LB-C6-3 5,0-5,2 9,9 3, ,3 13,7 4,8 4,8-7,9 3,6-6,8 C6LB-C6-4 5,0-5,2 9,9 3, ,9 15,3 6,4 6,4-9,5 5,2-8,4 C6LB-C6-5 5,0-5,2 9,9 3, ,2 21,7 12,7 12,7-15,9 11,5-14,7 C6LB-C6-9 5,0-5,2 9,9 3, ,6 14,5 3,2 3,2-6,4 1,6-4,8 C6LB-C8-3 6,6-6,8 13,2 3, ,2 16,1 4,8 4,8-7,9 3,2-6,3 C6LB-C8-4 6,6-6,8 13,2 3, ,4 19,2 7,9 7,9-11,1 6,3-9,5 C6LB-C8-6 6,6-6,8 13,2 3, ,7 25,6 14,3 14,3-17,5 12,7-15,9 C6LB-C8-10 6,6-6,8 13,2 3, ,9 19,7 3,2 3,2-9,5 1,2-7,5 C6LB-C10-4 8,2-8,3 16,5 5, ,1 22,9 6,4 6,4-12,7 4,4-10,7 C6LB-C10-6 8,2-8,3 16,5 5, ,3 26,1 9,5 9,5-15,9 7,5-13,9 C6LB-C10-8 8,2-8,3 16,5 5, ,5 24,8 6,4 6,4-12,7 4,0-10,3 C6LB-C12-6 9,8-9,9 19,8 6, ,7 28 9,5 9,5-15,9 7,1-13,5 C6LB-C12-8 9,8-9,9 19,8 6, ,8 31,2 12,7 12,7-19,1 10,3-16,7 C6LB-C ,8-9,9 19,8 6, ,4 15,9 15,9-22,2 13,5-19,8 C6LB-C ,8-9,9 19,8 6, Låskrage Standardfläns Låskrage Stor fläns mm mm 8,1 6,2 2LC-F ,6 8,1 2LC-F ,8 9,5 2LC-F ,4 11,9 2LC-F BULK- STANDARD- BETECKNING FÖRPACKNING FÖRPACKNING BESTNR ANTAL BESTNR ANTAL BULK- STANDARD- BETECKNING FÖRPACKNING FÖRPACKNING BESTNR ANTAL BESTNR ANTAL mm mm 10 7,4 3LC-F ,2 9,6 3LC-F ,4 10,8 3LC-F ,7 13,5 3LC-F =Nominell diameter, min. - max. diameter; =Bultens längd (max.); =Längd till skåra; =Längd utan skåror; =Greppvidd med standard låskrage; =Greppvidd med stor flänsring; =Hålstorlek (min. - max.); =Flänstjocklek (max.); =Flänsdiameter (max.); =Nominell skjuvstyrka; =Nominell hållfasthet; =Låskragens diameter; =Låskragens längd C6L är ett registrerat varumärke. Copyright Alcoa Inc

121 C6L C Lockbolt BETECKNING BULK- STANDARD- FÖRPACKNING FÖRPACKNING BESTNR ANTAL BESTNR ANTAL N N C6LB-C6-3 C6LB-C6-4 C6LB-C6-5 C6LB-C6-9 C6LB-C8-3 C6LB-C8-4 C6LB-C8-6 C6LB-C8-10 C6LB-C10-4 C6LB-C10-6 C6LB-C10-8 C6LB-C12-6 C6LB-C12-8 C6LB-C12-10 C6LB-C ,8 4,85-4,95 6,4 6,45-6,58 7,9 8,05-8,18 9,5 9,65-9,78 C6L är ett registrerat varumärke. Copyright Alcoa Inc

122 C6L R Lockbolt Stål Bult Kullrigt huvud Tvådelat fästelement i 5.8 stål Resistent mot lossning vid vibrationer Hög hållfasthet Bred greppvidd, val av material och huvudstilarr Kan tillsammans med låskrage med stor fläns användas till icke metalliska applikationer BETECKNING FÄSTE mm mm mm mm mm mm mm mm mm N 4,8 4,85-4,95 6,4 6,45-6,58 7,9 8,05-8,18 9,5 9,65-9,78 39,1 10,6 1,6 1,6-4,8 0,4-3,6 C6LB-R6-2G 5,0-5,2 9,9 3, ,7 12,2 3,2 3,2-6,4 2,0-5,2 C6LB-R6-3G 5,0-5,2 9,9 3, ,3 13,7 4,8 4,8-7,9 3,6-6,8 C6LB-R6-4G 5,0-5,2 9,9 3, ,9 15,3 6,4 6,4-9,5 5,2-8,4 C6LB-R6-5G 5,0-5,2 9,9 3, ,4 16,9 7,9 7,9-11,1 6,8-9,9 C6LB-R6-6G 5,0-5,2 9,9 3, ,5 9,5 9,5-12,7 8,4-11,5 C6LB-R6-7G 5,0-5,2 9,9 3, ,9 1,6 1,6-4,8 0,0-3,2 C6LB-R8-2G 6,6-6,8 13,2 3, ,6 14,5 3,2 3,2-6,4 1,6-4,8 C6LB-R8-3G 6,6-6,8 13,2 3, ,2 16,1 4,8 4,8-7,9 3,2-6,3 C6LB-R8-4G 6,6-6,8 13,2 3, ,8 17,6 6,4 6,4-9,5 4,8-7,9 C6LB-R8-5G 6,6-6,8 13,2 3, ,4 19,2 7,9 7,9-11,1 6,3-9,5 C6LB-R8-6G 6,6-6,8 13,2 3, ,6 22,4 11,1 11,1-14,3 9,5-12,7 C6LB-R8-8G 6,6-6,8 13,2 3, , ,7 12,7-15,9 11,1-14,3 C6LB-R8-9G 6,6-6,8 13,2 3, ,7 25,6 14,3 14,3-17,5 12,7-15,9 C6LB-R8-10G 6,6-6,8 13,2 3, ,9 28,8 17,5 17,5-20,6 15,9-19,0 C6LB-R8-12G 6,6-6,8 13,2 3, ,1 31,9 20,6 20,6-23,8 19,0-22,2 C6LB-R8-14G 6,6-6,8 13,2 3, ,4 38, ,0-30,2 25,4-28,6 C6LB-R8-18G 6,6-6,8 13,2 3, ,6 41,5 30,2 30,2-33,3 28,6-31,7 C6LB-R8-20G 6,6-6,8 13,2 3, ,9 19,7 3,2 3,2-9,5 1,2-7,5 C6LB-R10-4G 8,2-8,3 16,5 5, ,1 22,9 6,4 6,4-12,7 4,4-10,7 C6LB-R10-6G 8,2-8,3 16,5 5, ,3 26,1 9,5 9,5-15,9 7,5-13,9 C6LB-R10-8G 8,2-8,3 16,5 5, ,5 29,2 12,7 12,7-19,1 10,7-17,1 C6LB-R10-10G 8,2-8,3 16,5 5, ,8 35,6 19,1 19,1-25,4 17,1-23,4 C6LB-R10-14G 8,2-8,3 16,5 5, ,2 41,9 25,4 25,4-31,8 23,4-29,8 C6LB-R10-18G 8,2-8,3 16,5 5, ,3 21,7 3,2 3,2-9,5 0,8-7,1 C6LB-R12-4G 9,8-9,9 19,8 6, ,7 28 9,5 9,5-15,9 7,1-13,5 C6LB-R12-8G 9,8-9,9 19,8 6, ,2 37,5 19,1 19,1-25,4 16,7-23 C6LB-R12-14G 9,8-9,9 19,8 6, Låskrage Standardfläns Låskrage Stor fläns mm mm 8,1 6,2 2LC-R6G ,6 8,1 2LC-R8G ,8 9,5 2LC-R10G ,4 11,9 2LC-R12G BULK- STANDARD- BETECKNING FÖRPACKNING FÖRPACKNING BESTNR ANTAL BESTNR ANTAL BULK- STANDARD- BETECKNING FÖRPACKNING FÖRPACKNING BESTNR ANTAL BESTNR ANTAL mm mm 10 7,4 3LC-2R6G ,2 9,6 3LC-2R8G ,4 10,8 3LC-2R10G ,7 13,5 3LC-2R12G =Nominell diameter, min. - max. diameter; =Pinnens längd (max.); =Längd till skåra; =Längd utan skåror; =Greppvidd med standard låskrage; =Greppvidd med stor flänsring; =Hålstorlek (min. - max.); =Flänstjocklek (max.); =Flänsdiameter (max.); =Nominell skjuvstyrka; =Nominell hållfasthet; =Låskragens diameter; =Låskragens längd C6L är ett registrerat varumärke. Copyright Alcoa Inc

123 C6L R Lockbolt BETECKNING BULK- STANDARD- FÖRPACKNING FÖRPACKNING BESTNR ANTAL BESTNR ANTAL N N C6LB-R6-2G C6LB-R6-3G C6LB-R6-4G C6LB-R6-5G C6LB-R6-6G C6LB-R6-7G C6LB-R8-2G C6LB-R8-3G C6LB-R8-4G C6LB-R8-5G C6LB-R8-6G C6LB-R8-8G C6LB-R8-9G C6LB-R8-10G C6LB-R8-12G C6LB-R8-14G C6LB-R8-18G C6LB-R8-20G C6LB-R10-4G C6LB-R10-6G C6LB-R10-8G C6LB-R10-10G C6LB-R10-14G C6LB-R10-18G C6LB-R12-4G C6LB-R12-8G C6LB-R12-14G ,8 4,85-4,95 6,4 6,45-6,58 7,9 8,05-8,18 9,5 9,65-9,78 C6L är ett registrerat varumärke. Copyright Alcoa Inc

124 C6L U Lockbolt Rostfritt stål Bult Kullrigt huvud Tvådelat fästelement i 5.8 stål Resistent mot lossning vid vibrationer Hög hållfasthet Bred greppvidd, val av material och huvudstilarr Kan tillsammans med låskrage med stor fläns användas till icke metalliska applikationer BETECKNING FÄSTE mm mm mm mm mm mm mm mm mm N 4,8 4,85-4,95 6,4 6,45-6,58 7,9 8,05-8,18 9,5 9,65-9,78 39,1 10,6 1,6 1,6-4,8 0,4-3,6 C6LB-U6-2 5,0-5,2 9,9 3, ,7 12,2 3,2 3,2-6,4 2,0-5,2 C6LB-U6-3 5,0-5,2 9,9 3, ,3 13,7 4,8 4,8-7,9 3,6-6,8 C6LB-U6-4 5,0-5,2 9,9 3, ,9 15,3 6,4 6,4-9,5 5,2-8,4 C6LB-U6-5 5,0-5,2 9,9 3, ,4 16,9 7,9 7,9-11,1 6,8-9,9 C6LB-U6-6 5,0-5,2 9,9 3, ,2 16,1 4,8 4,8-7,9 3,2-6,3 C6LB-U8-4 6,6-6,8 13,2 3, ,4 19,2 7,9 7,9-11,1 6,3-9,5 C6LB-U8-6 6,6-6,8 13,2 3, ,0 20,8 9,5 9,5-12,7 7,9-11,1 C6LB-U8-7 6,6-6,8 13,2 3, ,6 22,4 11,1 11,1-14,3 9,5-12,7 C6LB-U8-8 6,6-6,8 13,2 3, ,9 19,7 3,2 3,2-9,5 1,2-7,5 C6LB-U10-4 8,2-8,3 16,5 5, ,1 22,9 6,4 6,4-12,7 4,4-10,7 C6LB-U10-6 8,2-8,3 16,5 5, ,3 21,7 3,2 3,2-9,5 0,8-7,1 C6LB-U12-4 9,8-9,9 19,8 6, ,5 24,8 6,4 6,4-12,7 4,0-10,3 C6LB-U12-6 9,8-9,9 19,8 6, ,7 28 9,5 9,5-15,9 7,1-13,5 C6LB-U12-8 9,8-9,9 19,8 6, ,8 31,2 12,7 12,7-19,1 10,3-16,7 C6LB-U ,8-9,9 19,8 6, ,0 34,4 15,9 15,9-22,2 13,5-19,8 C6LB-U ,8-9,9 19,8 6, Låskrage Standardfläns Låskrage Stor fläns mm mm 8,1 6,2 2LC-2CU ,6 8,1 2LC-2CU ,8 9,5 2LC-2CU ,4 11,9 2LC-2CU BULK- STANDARD- BETECKNING FÖRPACKNING FÖRPACKNING BESTNR ANTAL BESTNR ANTAL BULK- STANDARD- BETECKNING FÖRPACKNING FÖRPACKNING BESTNR ANTAL BESTNR ANTAL mm mm 10 7,4 3LC-2CU ,2 9,6 3LC-2CU ,4 10,8 3LC-2CU ,7 13,5 3LC-2CU =Nominell diameter, min. - max. diameter; =Pinnens längd (max.); =Längd till skåra; =Längd utan skåror; =Greppvidd med standard låsring; =Greppvidd med stor flänsring; =Hålstorlek (min. - max.); =Flänstjocklek (max.); =Flänsdiameter (max.); =Nominell skjuvstyrka; =Nominell hållfasthet; =Låskragens diameter; =Låskragens längd C6L är ett registrerat varumärke. Copyright Alcoa Inc

125 C6L U Lockbolt BETECKNING BULK- STANDARD- FÖRPACKNING FÖRPACKNING BESTNR ANTAL BESTNR ANTAL N N C6LB-U6-2 C6LB-U6-3 C6LB-U6-4 C6LB-U6-5 C6LB-U6-6 C6LB-U8-4 C6LB-U8-6 C6LB-U8-7 C6LB-U8-8 C6LB-U10-4 C6LB-U10-6 C6LB-U12-4 C6LB-U12-6 C6LB-U12-8 C6LB-U12-10 C6LB-U * * * * * * * * * * * * * * * * ,8 4,85-4,95 6,4 6,45-6,58 7,9 8,05-8,18 9,5 9,65-9,78 * Kontakta Emharts kundtjänst C6L är ett registrerat varumärke. Copyright Alcoa Inc

126 C50L Lockbolt Stål Bult Kullrigt huvud Två delat fästelement i 8.8 stål Resistent mot lossning vid vibrationer Hög hållfasthet Bred greppvidd, val av material och huvudstilar BETECKNING FÄSTE mm mm mm mm mm mm mm mm mm N 12,7 12,52-13,08 15,9 15,67-16,31 85,6 31,5 4,8 6,4-12,7 3,2-9,5 C50LR-BR ,1-14,3 24,0 8, ,0 37,8 11,1 12,7-19,1 9,5-15,9 C50LR-BR ,1-14,3 24,0 8, ,3 44,2 17,5 19,1-25,4 15,9-22,2 C50LR-BR ,1-14,3 24,0 8, ,7 50,5 23,8 25,4-31,8 22,2-28,6 C50LR-BR ,1-14,3 24,0 8, ,0 56,9 30,2 31,8-38,1 28,6-34,9 C50LR-BR ,1-14,3 24,0 8, ,4 63,2 36,5 38,1-44,5 34,9-41,3 C50LR-BR ,1-14,3 24,0 8, ,7 69,6 42,9 44,5-50,8 41,3-47,6 C50LR-BR ,1-14,3 24,0 8, ,1 75,9 49,2 50,8-57,2 47,6-54,0 C50LR-BR ,1-14,3 24,0 8, ,4 82,3 55,6 57,2-63,5 54,0-60,3 C50LR-BR ,1-14,3 24,0 8, ,8 88,6 61,9 63,5-69,9 60,3-66,7 C50LR-BR ,1-14,3 24,0 8, ,1 95,0 68,3 69,9-76,2 66,7-73,0 C50LR-BR ,1-14,3 24,0 8, ,5 101,3 74,6 76,2-82,6 73,0-79,4 C50LR-BR ,1-14,3 24,0 8, ,8 107,7 81,0 82,6-88,9 79,4-85,7 C50LR-BR ,1-14,3 24,0 8, ,9 37,0 4,8 6,4-12,7 2,4-8,7 C50LR-BR ,3-17,5 30,3 10, ,2 43,4 11,1 12,7-19,1 8,7-15,1 C50LR-BR ,3-17,5 30,3 10, ,6 49,7 17,5 19,1-25,4 15,1-21,4 C50LR-BR ,3-17,5 30,3 10, ,9 56,1 23,8 25,4-31,8 21,4-27,8 C50LR-BR ,3-17,5 30,3 10, ,3 62,4 30,2 31,8-38,1 27,8-34,1 C50LR-BR ,3-17,5 30,3 10, ,6 68,8 36,5 38,1-44,5 34,1-40,5 C50LR-BR ,3-17,5 30,3 10, ,0 75,1 42,9 44,5-50,8 40,5-46,8 C50LR-BR ,3-17,5 30,3 10, ,3 81,5 49,2 50,8-57,2 46,8-53,2 C50LR-BR ,3-17,5 30,3 10, ,7 87,8 55,6 57,2-63,5 53,2-59,5 C50LR-BR ,3-17,5 30,3 10, ,0 94,2 61,9 63,5-69,9 59,5-65,9 C50LR-BR ,3-17,5 30,3 10, ,4 100,5 68,3 69,9-76,2 65,9-72,2 C50LR-BR ,3-17,5 30,3 10, ,7 106,9 74,6 76,2-82,6 72,2-78,6 C50LR-BR ,3-17,5 30,3 10, ,1 113,2 81,0 82,6-88,9 78,6-84,9 C50LR-BR ,3-17,5 30,3 10, ,4 119,6 87,3 88,9-95,3 84,9-91,3 C50LR-BR ,3-17,5 30,3 10, ,8 125,9 93,7 95,3-101,6 91,3-97,6 C50LR-BR ,3-17,5 30,3 10, ,1 132,3 100,0 101,6-108,0 97,6-104,0 C50LR-BR ,3-17,5 30,3 10, ,5 138,6 106,4 108,0-114,3 104,0-110,3 C50LR-BR ,3-17,5 30,3 10, ,8 145,0 112,7 114,3-120,7 110,03-116,7 C50LR-BR ,3-17,5 30,3 10, Låskrage Standardfläns BULK- STANDARD- BETECKNING FÖRPACKNING FÖRPACKNING BESTNR ANTAL BESTNR ANTAL mm mm 20,5 16,4 LC-2R16-G ,0 21,8 LC-2R20-G =Nominell diameter, min. - max. diameter; =Pinnens längd (max.); =Längd till skåra; =Längd utan skåror; =Greppvidd med standard låskrage; =Greppvidd med stor flänsring; =Hålstorlek (min. - max.); =Flänstjocklek (max.); =Flänsdiameter (max.); =Nominell skjuvstyrka; =Nominell hållfasthet; =Låskragens diameter; =Låskragens längd C50L är ett registrerat varumärke. Copyright Alcoa Inc

127 C50L Lockbolt BETECKNING C50LR-BR16-4 C50LR-BR16-8 C50LR-BR16-12 C50LR-BR16-16 C50LR-BR16-20 C50LR-BR16-24 C50LR-BR16-28 C50LR-BR16-32 C50LR-BR16-36 C50LR-BR16-40 C50LR-BR16-44 C50LR-BR16-48 C50LR-BR16-52 C50LR-BR20-4 C50LR-BR20-8 C50LR-BR20-12 C50LR-BR20-16 C50LR-BR20-20 C50LR-BR20-24 C50LR-BR20-28 C50LR-BR20-32 C50LR-BR20-36 C50LR-BR20-40 C50LR-BR20-44 C50LR-BR20-48 C50LR-BR20-52 C50LR-BR20-56 C50LR-BR20-60 C50LR-BR20-64 C50LR-BR20-68 C50LR-BR ,7 12,52-13,08 15,9 15,67-16,31 Låskrage Stor fläns BULK- STANDARD- FÖRPACKNING FÖRPACKNING BESTNR ANTAL BESTNR ANTAL N N BULK- STANDARD- BETECKNING FÖRPACKNING FÖRPACKNING BESTNR ANTAL BESTNR ANTAL mm mm 26,4 19,5 3LC-2R16-G ,5 24,6 3LC-2R20-G C50L är ett registrerat varumärke. Copyright Alcoa Inc

128 C50L Lockbolt Stål Bult Kullrigt huvud Två delat fästelement i 8.8 stål Resistent mot lossning vid vibrationer Hög hållfasthet Bred greppvidd, val av material och huvudstilar BETECKNING FÄSTE mm mm mm mm mm mm mm mm mm N 19,1 18,82-19,51 110,6 39,2 4,8 6,4-12,7 1,6-8,0 C50LR-BR ,5-20,7 36,7 13, ,9 45,5 11,1 12,7-19,1 8,0-14,3 C50LR-BR ,5-20,7 36,7 13, ,3 51,9 17,5 19,1-25,4 14,3-20,7 C50LR-BR ,5-20,7 36,7 13, ,6 58,2 23,8 25,4-31,8 20,7-27,0 C50LR-BR ,5-20,7 36,7 13, ,0 64,6 30,2 31,8-38,1 27,0-33,4 C50LR-BR ,5-20,7 36,7 13, ,3 70,9 36,5 38,1-44,5 33,4-39,7 C50LR-BR ,5-20,7 36,7 13, ,7 77,3 42,9 44,5-50,8 39,7-46,1 C50LR-BR ,5-20,7 36,7 13, ,0 83,6 49,2 50,8-57,2 46,1-52,4 C50LR-BR ,5-20,7 36,7 13, ,4 90,0 55,6 57,2-63,5 52,4-58,8 C50LR-BR ,5-20,7 36,7 13, ,7 96,3 61,9 63,5-69,9 58,8-65,1 C50LR-BR ,5-20,7 36,7 13, ,1 102,7 68,3 69,9-76,2 65,1-71,5 C50LR-BR ,5-20,7 36,7 13, ,4 109,0 74,6 76,2-82,6 71,5-77,8 C50LR-BR ,5-20,7 36,7 13, ,8 115,4 81,0 82,6-88,9 77,8-84,2 C50LR-BR ,5-20,7 36,7 13, ,1 121,7 87,3 88,9-95,3 84,2-90,5 C50LR-BR ,5-20,7 36,7 13, ,5 128,1 93,7 95,3-101,6 90,5-96,9 C50LR-BR ,5-20,7 36,7 13, ,8 134,4 100,0 101,6-108,0 96,9-103,2 C50LR-BR ,5-20,7 36,7 13, ,2 140,8 106,4 108,0-114,3 103,2-109,6 C50LR-BR ,5-20,7 36,7 13, ,5 147,1 112,7 114,3-120,7 109,6-115,9 C50LR-BR ,5-20,7 36,7 13, ,9 153,5 119,1 120,7-127,0 115,9-122,3 C50LR-BR ,5-20,7 36,7 13, ,2 159,8 125,4 127,0-133,4 122,3-128,6 C50LR-BR ,5-20,7 36,7 13, Låskrage Standardfläns mm mm 30,1 24,5 LC-2R24G Låskrage Stor fläns BULK- STANDARD- BETECKNING FÖRPACKNING FÖRPACKNING BESTNR ANTAL BESTNR ANTAL BULK- STANDARD- BETECKNING FÖRPACKNING FÖRPACKNING BESTNR ANTAL BESTNR ANTAL mm mm 38,7 29,4 3LC-2R24G =Nominell diameter, min. - max. diameter; =Pinnens längd (max.); =Längd till skåra; =Längd utan skåror; =Greppvidd med standard låskrage; =Greppvidd med stor flänsring; =Hålstorlek (min. - max.); =Flänstjocklek (max.); =Flänsdiameter (max.); =Nominell skjuvstyrka; =Nominell hållfasthet; =Låskragens diameter; =Låskragens längd C50L är ett registrerat varumärke. Copyright Alcoa Inc

129 C50L Lockbolt BETECKNING BULK- STANDARD- FÖRPACKNING FÖRPACKNING BESTNR ANTAL BESTNR ANTAL N N C50LR-BR24-4 C50LR-BR24-8 C50LR-BR24-12 C50LR-BR24-16 C50LR-BR24-20 C50LR-BR24-24 C50LR-BR24-28 C50LR-BR24-32 C50LR-BR24-36 C50LR-BR24-40 C50LR-BR24-44 C50LR-BR24-48 C50LR-BR24-52 C50LR-BR24-56 C50LR-BR24-60 C50LR-BR24-64 C50LR-BR24-68 C50LR-BR24-72 C50LR-BR24-76 C50LR-BR ,1 18,82-19,51 C50L är ett registrerat varumärke. Copyright Alcoa Inc

130 Hucktainer Stål Bult Standard lågprofilshuvud Fästelement i två delar särskilt för att sammanfoga kompositskivor till en metallram inom fordonsindustrin Den krossar eller skadar inte kompositskivor Låg profil på båda sidor efter installation Tätning förhindrar intrång av fukt BETECKNING mm mm mm mm mm mm mm mm 9,5 58,5 16,0 3,2 14,3-17,5 HLPPLS-R ,3-10,7 21,2 3,4 61,7 19,2 5,6 17,5-20,6 HLPPLS-R ,3-10,7 21,2 3,4 64,8 22,4 8,8 20,6-23,8 HLPPLS-R ,3-10,7 21,2 3,4 68,0 25,5 11,9 23,8-27,0 HLPPLS-R ,3-10,7 21,2 3,4 71,2 28,7 15,1 27,0-30,2 HLPPLS-R ,3-10,7 21,2 3,4 74,4 31,9 18,3 30,2-33,3 HLPPLS-R ,3-10,7 21,2 3,4 Låskrage Standardfläns mm mm 12,0 9,53 HLPSC-R12 16,1 3, Låskrage Stor fläns BULK- STANDARD- BETECKNING FÖRPACKNING FÖRPACKNING BESTNR ANTAL BESTNR ANTAL BULK- STANDARD- BETECKNING FÖRPACKNING FÖRPACKNING BESTNR ANTAL BESTNR ANTAL mm mm 12,0 9,53 HLPS-R12 29,6 3, =Nominell diameter; =Total skruvlängd (max.); =Längd till skåra (max.); =Längd utan skåror (nom.); =Greppvidd (min. max.); =Hålstorlek (min. max.); =Flänstjocklek (max.); =Flänsdiameter (max.); =Låskragens diameter; =Inre cylinderdiameter; =Låskragens flänsdiameter; =Låskragens flänshöjd Hucktainer är ett registrerat varumärke. Copyright Alcoa Inc

131 Hucktainer BETECKNING BULK- STANDARD- FÖRPACKNING FÖRPACKNING BESTNR ANTAL BESTNR ANTAL N N HLPPLS-R12-10 HLPPLS-R12-12 HLPPLS-R12-14 HLPPLS-R12-16 HLPPLS-R12-18 HLPPLS-R ,5 Hucktainer är ett registrerat varumärke. Copyright Alcoa Inc

132 Kraftverktyg LH-224 Pneudrauliskt monteringsverktyg LH-224 som erbjuder ett antal enastående funktioner inklusive ökad slagfrekvens, har ett ergonomiskt designat handtag, pläterade kolvstänger och effektiv inline-kolv. Bestnr: Specifikationer Kompatibla fästelement Vikt Längd Höjd Slaglängd Lufttryck Kapacitet Hydraulisk vätska 2,8 kg 260 mm 322 mm 21 mm 6,2-6,9 bar 19 6,2 bar Automatisk vätskeöverföring DEXTRON II eller liknande Typ Magna-Lok Auto-Bulb Magna-Bulb Diameter 4,8 mm 6,4 mm 7,9 mm 9,5 mm Nosdel Magna-Grip C6L LB Pneudrauliskt monteringsverktyg 2025LB, som är designat för användning i högproduktionsmiljö, erbjuder ett antal enastående funktioner, inklusive ett ergonomiskt designat handtag och hydrauliska komponenter av hög kvalitet för friktionsfri funktion. Bestnr: Specifikationer Kompatibla fästelement Vikt Längd Höjd Slaglängd Lufttryck Luftförbrukning Kapacitet Hydraulisk vätska 2,63 kg 213 mm 318 mm 17 mm 6,2-7,6 bar 1,4 CFM (39,64 I/min) baserat på 20 monteringar 23,53 6,2 bar Automatisk vätskeöverföring DEXTRON II eller liknande Typ Magna-Lok Auto-Bulb Magna-Bulb Magna-Grip Diameter 4,8 mm 6,4 mm 9,5 mm Nosdel , L , L , L , L , L , L , L , L C6L , L , L Hucktainer , L 131

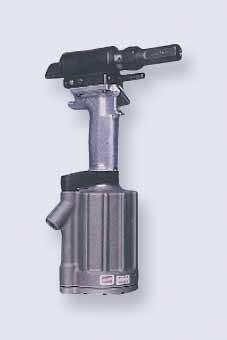

133 Kraftverktyg 255 Pneudrauliskt monteringsverktyg Detta verktyg är designat för encykliga monteringar av höghållfasta fästelement med stor diameter. Nummer 255 är även försedd med en dragkolv för längre livslängd och lättare underhåll. Bestnr: Specifikationer Kompatibla fästelement Vikt Längd Höjd Slaglängd Lufttryck Luftförbrukning Kapacitet 4,0 kg 191 mm 378 mm 22,3 mm 6,2-7,6 bar 20 CFM (561 I/min) baserat på 30 monteringar 34,47 6,2 bar Typ Magna-Lok Magna-Bulb Bom Magna-Grip C6L /C120L Diameter 4,8 mm 6,4 mm 7,9 mm 9,5 mm Nosdel Pneudrauliskt monteringsverktyg Detta tåliga verktyg är designat till att klara av hållfasta fästelement med större diameter och innefattar ökad slagfrekvens. Dragkolven förlänger livstiden och underlättar underhåll. Bestnr: Specifikationer Kompatibla fästelement Vikt Längd Höjd Slaglängd Lufttryck Luftförbrukning Kapacitet 5,0 kg 191 mm 378 mm 22,3 mm 6,2-7,6 bar 30 CFM (849 I/min) baserat på monteringar 44,42 6,2 bar Typ Magna-Lok Magna-Bulb Bom FloorTight Magna-Grip Diameter 4,8 mm 6,4 mm 7,9 mm 9,5 mm Nosdel C6L /C120L

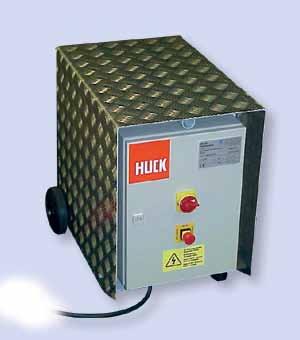

134 Hydraulisk utrustning HK432 Powerig Hydrauliska kraftsystem Den kompakta HK432 Powerig är idealisk för högproduktionsmiljöer. HK432, som är lämplig för användning med de flesta Huck monteringsverktyg, har många designfunktioner inklusive: Inbyggda hjul vilket underlättar förflyttning mellan arbetsstationer Automatisk utlösare som aktiverar stopp/ start -mekanism För mer information om sortimentet med hydraulisk utrustning, var vänlig kontakta din kundtjänst. Specifikationer Vikt Längd Höjd Bredd 68 kg (inklusive hydraulisk olja) 540 mm 550 mm 370 mm Strömförsörjning Trefasig 50 Hz 3 x 230 +_ 10%, 3 x 400 VAC +_ 10%, 3 x 500 VAC +_ 10% Motor Uttag för verktyg 1 Flödesfrekvens Hydrauliskt drag Tryck (max.) Hydraulisk retur Tryck (max.) 2,2 kw 3,2 l/min. (nominell) 550 bar (7977 psi) 400 bar (4351 psi) Powerig är ett registrerat varumärke. Copyright Alcoa Inc

135 Hydraulisk kraftverktyg 2620-PT Hydrauliskt monteringsverktyg Detta verktyg är kraftfullt dimensionerat för snabb montering av de större fästelement inom nitningssystem med hög hållfasthet PT har en in-line kolv som är skonsam mot den inre mekaniken och hjälper till att förlänga livslängden. Verktyget har alltså bara en rörlig del vilket även minimerar underhållet. Bestnr: Specifikationer Kompatibla fästelement Vikt Längd (utan nosdel) Höjd Slaglängd Operativt hydrauliskt tryck Kapacitet 4,5 kg 167 mm 179 mm 36,5 mm Drag bar (7400 psi) Retur bar (3200 psi) 34,47 6,2 bar Typ Bom C50L MHP/HuckFit Diameter 12,0 mm 12,7 mm Nosdel* PT Hydrauliskt monteringsverktyg Detta verktyg är kraftfullt dimensionerat för snabb montering av de större fästelement inom nitningssystem med hög hållfasthet PT har en in-line kolv som är skonsam mot den inre mekaniken och hjälper till att förlänga livslängden. Verktyget har alltså bara en rörlig del vilket även minimerar underhållet. Bestnr: Specifikationer Kompatibla fästelement Vikt Längd (utan nosdel) Höjd Slaglängd Operativt hydrauliskt tryck Kapacitet 8,6 kg 197 mm 206 mm 46 mm Drag bar (7400 psi) Retur bar (3200 psi) 177,3 448 bar Typ Bom C50L MHP/HuckFit Diameter 14,0 mm 15,9 mm 16,0 mm 19,1 mm Nosdel* , , * Nosdelar beställs separat 134

136 135

137 Bultsystem Introduktion 137 Funktioner 139 Komponenter och installation 140 Huvudtyper och kragar 141 POP Bolt stål 142 POP Bolt rostfritt stål 143 Twinfix 144 Kundspecifika alternativ 145 POP Bolt Kraftverktyg 146 POP Bolt Batteriverktyg 147 Secureset

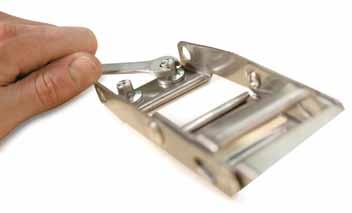

138 POP Bolt Ett snabbt, borttagbart och återanvändbart fästsystem som erbjuder nitningens snabbhet med bultens och mutterns flexibilitet. Idealisk för applikationer som kräver hög hållfasthet och servicebarhet. POP Bolt Twinfix Framtagen speciellt för transportindustrin. Twinfix hållare är designad för fordonspåbyggares montering av spännen och rullar på kapellsidorna. Twinfix är också lätt applicera och ger tillsammans med Secureset ett klåfingersäkert förband. POP Bolt alternativ Finns tillgänglig med flera olika huvudtyper och på förfrågan kan även svets- och pressvariant erhållas av POP Bolt. POP Bolt Verktyg I POP Bolt sortimentet ingår även en kompakt lättmanövrerat hydraul-pneumatiskt verktyg samt ett uppladdningsbart batteriverktyg

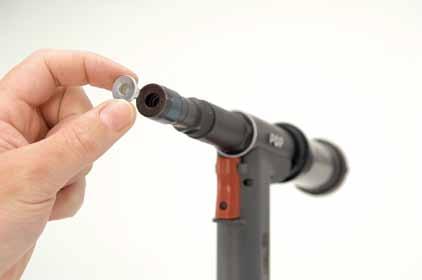

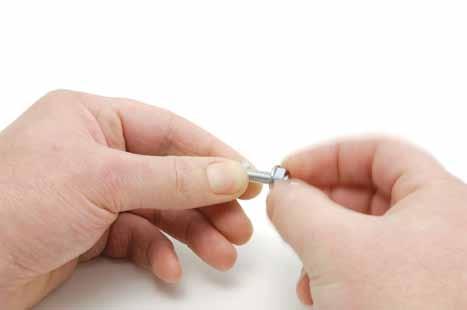

139 POP Boltens snabba installationsförfarande är väldigt enkelt. 1. Placera bulten i hålen på de material som skall hopfästas och ladda en krage i verktyget. 2. Positionera verktyget över bulten. 3. Tryck på verktygets avtryckare. Kragen dras nu in i maskinens munstycke och formar en sexkantsmutter samtidigt som invändiga gängor bildas. 4. POP Bolten är nu installerad

140 Funktioner POP Bolt POP Bolt är ett snabbt, borttagbart och återanvändbart tvåkomponents fästsystem. POP Bolt kombinerar fördelarna från vanlig bult och mutter med dem från ett tvådelat nitningssystem. Självformade gängor, skapade under installationen, tillåter borttagning och återanvändning av POP Bolten och hela processen bildar ett förband motståndskraftigt mot vibrationer. POP Bolt erbjuder: Upp till 60% reducerad monteringstid jämfört med traditionella metoder Ökad effektivet eftersom förberedande arbete elimineras Höga hållfasthetsvärden efter installation, oberoende av operatör, och ingen kontrollerande processövervakning nödvändig En bort- och återanvändbar mutter, resistent mot vibrationer Enkelt applicerad med ett lättviktigt hydraul-pneumatisk verktyg eller ett sladdlöst batteriverktyg Underlättande montage Med POP Bolt laddas enkelt en krage i verktyget. Tiden som förr användes för bult och mutter, innan fastskruvningen, är eliminerad Servicebarhet Kragen kan enkelt tas bort med en vanlig skiftnyckel vilket underlättar reparationer och underhåll. En mutter kan tas bort och återappliceras med ett vridmoment på upp till 10 Nm. Typiska applikationer Lastbilskapell Industribelysning Elektroniska komponenter Svängbara hjul Ställningar 139

141 Komponenter och installation POP Bolt komponenter Illustrationen (höger) visar POP Bolt fästsystemets komponenter. En ogängad krage placeras över bultens gängade sektion. Verktygets käftar tar tag i bultens ogängade sektion som kallas splint. När käftarna väl har fått tag drar de i splinten och tvingar in hylsan i verktygets nosdel där sexkantsmuttern formas. Samtidigt med detta formas också de invändiga gängorna och på så vis har en mutter bildats. När detta är slutfört bryts splinten och kastas ut till en uppsamlare bakpå verktyget (MCS). Resultat är ett servicebart mekaniskt förband med enhetlig klämkraft och lossdragningsmoment. VERKTYG KÄFTFÖRARE KÄFTAR NOSDEL KRAGE ARBETSSTYCKE SPLINT SKÅRA BULT HUVUD Installationsmetod 1 Sätt dit bulten genom de delar som ska sammanfogas 2 Ladda verktyget med en krage och placera över bulten 3 Tryck på avtryckaren 4 Delarna trycks ihop, splinten bryts, gängorna bildas och kragen formas till en mutter 5 Installation slutförd och splint utkastad in i verktygets splintuppsamlare (MCS) Sekvenskurva för installation Bulten bryts vid skåran Genererad kraft per tidsenhet Genererad kraft (N) Splinten kastas bakåt i verktyget Gängor formas i kragen Käftarna tar tag och börjar dra Tid (sek) Installationen är slutförd POP Bolt och krage innan installationen POP Bolt och krage efter installationen 140

142 Huvudtyper och kragar POP Bolt huvudtyper POP Bolt finns tillgänglig med följande huvudtyper: Sexkantigt flänshuvud Lågkullrigt spårhuvud POP Bolt kragar POP Bolt kragar finns tillgängliga i stål och aluminium. (Rostfritt stål på förfrågan) Under installationprocessen dikterar verktygets nosdel villkoren över vilken form kragen slutligen kommer att få när den formas till en mutter. De två alternativen är: Hex Set Den sexkantiga varianten, lätt att demontera med en vanlig skiftnyckel. Secureset Den runda varianten erbjuder en klåfingersäker fastsättning och kan tas bort med specialverktyg. Andra fördelar med Secureset är ökat vibrationsmotstånd och hög draghållfasthet

143 POP Bolt stål Bult Sexkantigt flänshuvud 8.8 STANDARD- PCS-6S PCS-6S GÄNGA BETECKNING /1.000 BESTNR FÖRPACKNING HEX SET SECURESET mm mm mm mm mm kg N N M6 PBS-HWH-8-M6X13 13,6 6, , PBS-HWH-8-M6X16 13,6 6, , PBS-HWH-8-M6X19 13,6 6, , PBS-HWH-8-M6X22 13,6 6, , PBS-HWH-8-M6X25 13,6 6, , PBS-HWH-8-M6X28 13,6 6, , PBS-HWH-8-M6X31 13,6 6, , PBS-HWH-8-M6X34 13,6 6, , PBS-HWH-8-M6X37 13,6 6, , PBS-HWH-8-M6X40 13,6 6, , Bult Lågkullrigt spårhuvud 8.8 STANDARD- PCS-6S PCS-6S GÄNGA BETECKNING /1.000 BESTNR FÖRPACKNING HEX SET SECURESET mm mm mm mm mm kg N N M6 PBS-THS-8-M6X , , PBS-THS-8-M6X , , PBS-THS-8-M6X , , PBS-THS-8-M6X , , PBS-THS-8-M6X , , PBS-THS-8-M6X , , PBS-THS-8-M6X , , PBS-THS-8-M6X , , PBS-THS-8-M6X , , PBS-THS-8-M6X , , Krage För stålbultar STANDARD- STORLEK MATERIAL BETECKNING BESTNR FÖRPACKNING /1.000 mm mm kg 6mm Stål PCS-6S 16 10,25 4, =Nominell huvuddiameter; =Flänsdiameter; =Nominell huvudtjocklek; =Nominell längd; =Nominell gänglängd; =Greppvidd (Min-Max); =Nominell draghållfasthet Skjuvhållfasthet, POP Bolt finns i 8.8 stål/a2 rostfritt stål och har en nominell skjuvhållfasthet på 9000N. Dessa värden är enbart avsedda som riktlinjer

144 POP Bolt rostfritt stål Bult Sexkantigt flänshuvud A2 PCS-6S PCA-6S GÄNGA BETECKNING /1.000 BESTNR HEX SET SECURESET HEX SET SECURESET mm mm mm mm mm kg N N N N STANDARD- FÖRPACKNING M6 PBSS-HWH-A2-M6X13 13,6 6, , PBSS-HWH-A2-M6X16 13,6 6, , PBSS-HWH-A2-M6X19 13,6 6, , PBSS-HWH-A2-M6X22 13,6 6, , PBSS-HWH-A2-M6X25 13,6 6, , PBSS-HWH-A2-M6X28 13,6 6, , PBSS-HWH-A2-M6X31 13,6 6, , PBSS-HWH-A2-M6X34 13,6 6, , PBSS-HWH-A2-M6X37 13,6 6, , PBSS-HWH-A2-M6X40 13,6 6, , Bult Lågkullrigt spårhuvud A2 PCS-6S PCA-6S GÄNGA BETECKNING /1.000 BESTNR HEX SET SECURESET HEX SET SECURESET mm mm mm mm mm kg N N N N STANDARD- FÖRPACKNING M6 PBSS-THS-A2-M6X , , PBSS-THS-A2-M6X , , PBSS-THS-A2-M6X , , PBSS-THS-A2-M6X , , PBSS-THS-A2-M6X , , PBSS-THS-A2-M6X , , PBSS-THS-A2-M6X , , PBSS-THS-A2-M6X , , PBSS-THS-A2-M6X , , PBSS-THS-A2-M6X , , Krage För rostfria bultar STANDARD- STORLEK MATERIAL BETECKNING BESTNR FÖRPACKNING /1.000 mm mm kg 6mm Stål PCS-6S 16 10,25 4, mm Aluminium PCA-6S 16 10,25 1, mm Rostfritt stål PCSS-6S 16 10,25 4, =Nominell huvuddiameter; =Flänsdiameter; =Nominell huvudtjocklek; =Nominell längd; =Nominell gänglängd; =Greppvidd (Min-Max); =Nominell draghållfasthet Skjuvhållfasthet, POP Bolt finns i 8.8 stål/a2 rostfritt stål och har en nominell skjuvhållfasthet på 9000N. Dessa värden är enbart avsedda som riktlinjer

145 Twinfix Bult Sexkantig med hållare A2 STANDARD- PCS-6S PCA-6S GÄNGA BETECKNING /1.000 BESTNR FÖRPACKNING HEX SET SECURESET HEX SET SECURESET mm mm mm kg N N N N M6 PBSS-TFX-A2-M6X , PBSS-TFX-A2-M6X , PBSS-TFX-A2-M6X , PBSS-TFX-A2-M6X , PBSS-TFX-A2-M6X , PBSS-TFX-A2-M6X , PBSS-TFX-A2-M6X , PBSS-TFX-A2-M6X , PBSS-TFX-A2-M6X , Hållarens dimensioner Nylon 6 Krage För rostfria bultar HÅL- BREDD LÄNGD CENTRUM DJUP mm mm mm mm ,5 6 STANDARD- STORLEK MATERIAL BETECKNING BESTNR FÖRPACKNING /1.000 mm mm kg 6mm Stål PCS-6S 16 10,25 4, mm Aluminium PCA-6S 16 10,25 1, Kragar i rostfritt stål på förfrågan. Twinfix installationsmetod =Nominell längd; =Nominell gänglängd; =Greppvidd (Min-Max); =Nominell draghållfasthet; =Bredd; =Hålcentrum; =Djup; =Flänsdiameter Skjuvhållfasthet, POP Bolt finns i 8.8 stål/a2 rostfritt stål och har en nominell skjuvhållfasthet på 9000N. Dessa värden är enbart avsedda som riktlinjer

146 Kundspecifika alternativ Om en specifik lösning behövs står Emharts applikationstekniker till förfogande med tips och råd om vilken metod som passar bäst för just er applikation. Förutom det befintliga POP Bolt sortimentet finns också flera andra alternativ tillgängliga: Huvudtyper Alternativa huvudtyper finns för att passa ett specifikt behov. Svetsbultar POP Bolt versionen för ljusbågssvetsning har designats för att användas tillsammans med Tuckers bultsvetsutrustning. När bulten väl svetsas fast, kan komponenten lätt monteras eller underhållas. Pressbultar POP Bolt versionen för fastpressning möjliggör att bulten kan pressas fast i tunna skivmaterial med hjälp av en press. När bulten väl är fastsatt kan kragen sättas dit. Vid användning kan kragen tas bort men bulten förblir fastsatt

147 POP Bolt Kraftverktyg ProSet PSL2500CJ-HEX ProSet sätter en ny standard för pneumatiska nitverktyg. Detta POP Bolt verktyg är kompakt och lättviktigt, samt har en integrerad mekanism för frigöring av bult. Funktioner och fördelar: Lättviktskonstruktion i aluminium och polymer Bekväm avtryckare för två fingrar som kräver låg aktiveringskraft Höger eller vänster svivelkoppling Splintuppsamlare (MCS) ej luftdriven för att reducera luftförbrukning Integrerad mekanism för frigörning av bult Kompatibel med Secureset Splintuppsamlingssytem (MCS) PSL2500CJ-HEX Bestnr: Specifikationer Vikt Längd Höjd Slaglängd Arbetslufttryck Dragkraft Kraft-/viktförhållande Luftförbrukning 1,31 kg 304 mm 259 mm 18 mm 5,0-6,9 bar ,2 bar 7,18 kn/kg 70 liter/min (max) 146

148 POP Bolt Batteriverktyg MCS5800-HEX Sladdlöst, uppladdningsbart batteriverktyg. Detta portabla verktyg är idealiskt att ta med sig ut på jobb där en kompressor inte finns tillgänglig. Funktioner och fördelar: Omedelbar retur till startposition när avtryckaren släpps Upp till 500 installationer på en laddning Integrerad splintuppsamlare (MCS) och fjädrande upphängning Levereras i hållbar plåtlåda inkluderande verktyg, batteri och laddare Laddningstid cirka 1 timme Specifikationer Vikt Längd Höjd Slaglängd 2,2 kg 265 mm 300 mm 20 mm MCS5800-HEX Bestnr: Secureset Secureset finns tillgängligt för båda verktygen inom POP Bolt sortimentet. Byte av nosdel för antingen Hexset eller Secureset går på ett par minuter. Secureset ger en rund form på den monterade POP bolten för klåfingersäkerhet. Secureset kan demonteras med specialverktyg. Secureset Munstycke Bestnr:

149 Blindnitmuttersystem Inledning 149 Sortimentguide 151 Monteringsanvisning 153 Tekniska data 154 POP Nut POP Nut N-Serien POP Nut J-Serien POP Nut Verktyg Aluminium 157 Stål 158 Rostfritt stål AISI Aluminium 166 Stål 169 Rostfritt stål AISI Syrafast/Rostfritt stål AISI Stål 184 Handverktyg 186 Kraftverktyg 187 POP Nut Automatiskt System 191 WellNut 192 Jack Nut 195 Ordlista och tekniska råd

150 POP Nut POP Nut blindnitmutter kan monteras i tunnplåt, rörledningar, strängpressat material, plast och andra material för att ge en inre gängning för påföljande montering av komponent. POP Nut är den perfekta lösningen för att tillhandahålla lastbärande gängor av hög kvalitet även i enkel tunnplåt ner till 0,5 mm. POP Nut kan användas i en mängd olika material där alternativa metoder inte kan bibehålla åtdragning och klara av belastningar. De gör det möjligt att justera komponenter som monterats senare i produktionscykeln och är idealiska för applikationer där det endast finns åtkomst från ena sidan av arbetsstycket. WellNut WellNut är idealisk för isolering mot vibration, elektrisk ledningsförmåga och galvanisk korrosion och för tätning mot omgivande fukt och gaser. WellNut som finns tillgänglig i neoprengummi som standardmodell eller EPDM, är idealisk för applikationer i utomhusmiljö och kan enkelt monteras från enhetens ena sida när skruven dragits åt. Jack Nut Jack Nut är utformad för att monteras i mjuka eller spröda material som plast, kartong eller glas. Jack Nut som finns tillgänglig enligt standard i stål eller mässing, har fyra ben som expanderar bakom modermaterialet och ger utmärkt utdragsmotstånd. Den tillhandahåller skruvgängning för påföljande komponentmontering och kan monteras i rörmaterial där endast applikationens ena sida är åtkomlig. POP Nut WellNut och Jack Nut, som är tillverkade enligt bästa industristandarder, överensstämmer med EU-direktiven RoHS, ELoV och WEEE

151 Det är enkelt att montera POP Nut 1. Tryck på POP Nut -muttern på verktygets dorn så att den snurrar på automatiskt. 2. Placera blindnitmuttern i modermaterialets hål. 3. Tryck på verktygets avtryckare. POP Nut -muttern pressas ner och bildar en fläns på applikationens baksida. Verktyget vrids tillbaka och skruvas av från POP Nut -muttern automatiskt. 4. Fäst komponenten med en bult och dra åt

152 Sortimentguide Aluminium Öppen ände Plant huvud Försänkt huvud Självförsänkt huvud Rund PAFO 157 UPO 166 UFO 167 PARO 157 UKO 168 Sluten ände Plant huvud Försänkt huvud UPX 167 UFX 168 Stål Öppen ände Rund Linjära Räfflor Sexkantig Semihexagonal Plant huvud UPO 169 PSZFON 158 UPO RS 171 SPH-RLT 184 PSZFOH 161 HUPO 172 Försänkt huvud UFO 170 PSZKON 159 UFO RS 172 Självförsänkt huvud PSZROX 160 UKO 171 SFH-SF 184 PSZRON 160 SFH-RLT 185 PSZROH 161 HUKO 173 PSZROM 162 Sluten ände Plant huvud Försänkt huvud Självförsänkt huvud UPX 169 PSZFCN 158 HUPX 173 UFX 170 PSZKCN 159 HUKX 174 Rörmutter Böjd under huvudet SRH

153 Rostfritt stål AISI 302 och 304 Öppen ände Plant huvud Rund PTFO 163 UPO 175 Semihexagonal PTFOM 164 HUPO 177 Försänkt huvud PTKO 163 UFO 176 Självförsänkt huvud PTRO 164 UKO 176 PTROM 165 HUKO 178 Sluten ände Plant huvud Självförsänkt huvud UPX 175 HUPX 178 UKX 177 HUKX 179 Syrafast/Rostfritt stål AISI 316 Öppen ände Rund Semihexagonal Plant huvud Självförsänkt huvud UPO 180 HUPO 182 UKO 181 HUKO 183 Sluten ände Plant huvud Självförsänkt huvud UPX 180 HUPX 182 UKX 181 HUKX 183 För ytterligare information om produktegenskaper se ordlistan på sidan

154 POP Nut Monteringsanvisning Borra hålet Hålet för POP Nut måste vara rätvinkligt i modermaterialet. Hål som borrats eller slagits i en hörna kan orsaka slitage på verktygets dorn i förtid. Utrymme på baksidan Garantera tillräckligt med utrymme på baksidan vid användning av POP Nut i rörsektioner, strängpressat material och andra slutna enheter. Greppvidd Materialets tjocklek måste ligga inom rekommenderad greppvidd för POP Nut -muttern. Verktygets åtkomst POP Nut -verktyget måste ha vinkelrät åtkomst till applikationen. Om verktyget hålls vinklat kan det orsaka dornslitage i förtid. Monteringsdelens passform Hålet i monteringsdelen ska vara mindre än POP Nut -huvudet för att garantera kontakt med POP Nut -gängorna. POP Nut-koppling Den idealiska POP Nut - förbandet är på det ställe där monteringsdelen inte roterar och möter POP Nut -huvudet

155 Tekniska data Metoder för test av POP Nut -mutterns styrka Ultimat åtdragningsmoment Testförhållanden Basmaterial: Stål, 1,2 mm i tjocklek Fästplatta: SK3 (HRC40 eller däröver) Bult: Hexbult eller skruv (10,9 eller större) Rundbricka: Rostfritt stål, liten rund variant Drag åt bulten med hjälp av en vridnyckel och mät det maximala åtdragningsmomentet för när POP Nut -mutterns gänga eller bult ger efter. Gängskjuvning Testförhållanden Basmaterial: Stål, 1,2 mm i tjocklek Bult: Hexbult eller skruv (10,9 eller större) Jigghålets diameter (A): Nominell gängstorlek + 1 mm Tillämpa tryckbelastning på bulten med hjälp av en dragspänningstestare och mät den maximala belastningen för när gängorna eller POP Nut -mutterns bakre flänsdel ger efter. Tekniska Data ALUMINIUM STÅL ROSTFRITT STÅL Max Gängskjuvning Max Gängskjuvning Max Gängskjuvning Gänga Grepp åtdragningsmoment åtdragningsmoment åtdragningsmoment Nm N Nm N Nm N M3 1,2mm ,8 >5000 M4 1,2mm 6, ,3 > M5 1,2mm 9, , ,0 >16000 M6 1,2mm 22, , , M8 1,2mm , , M10 1,2mm , M12 1,2mm Testförhållanden: 1,2 mm i tjocklek, tunnplåt och lämplig slagjustering. Nämnda data är endast genomsnittliga referensvärden och baserade på produktlinjer med platta huvuden och öppna ändar. Vi rekommenderar ett speciellt test av lämplig materialtjocklek och specifik tillämpning. Motstånd till motrotation (avskruvning) POP Nut -mutterns motstånd mot motrotation, beror på flera olika faktorer: 1 Plåtmaterial Hårda material och ojämna ytor ger i allmänhet ett bättre motstånd mot motrotation. 2 Plåtens tjocklek Ju tjockare den är, desto bättre motrotationsegenskaper. 3 POP Nut -form Huvud: Kroppssektion: Kroppsyta: 4 POP Nut -material Större storlekar ökar motståndet mot motrotation. En icke rund sektion ger högre motstånd mot motrotation än en rund sektion. Linjära räfflor ökar motstånd mot motrotation. 5 Monteringskvalitet Felaktig fastsättning kan avsevärt försämra motståndet mot motrotation. POP Nut Spin Out (avskruvning) POP Nut kan användas med alla skruvar, förusatt att det maximala åtdragningsmomentet inte överskrids efter fastsättning. POP NUT STÅL/ROSTFRITT (Nm) ALUMINIUM (Nm) M3 1,2 0,7 M4 3,0 2,0 M5 6,0 4,0 M6 10,0 6,0 M8 24,0 15,0 M10 48,0 27,0 M12 82,0 45,0 Avseende POP Nut -mutter av stål och rostfritt stål, från storlek M3 upp till M10, motsvarar dessa åtdragningsvärden skruvar av klass

156 Tekniska data Olika materials galvaniska kompatibilitet (Förenklad kompatibilitetstabell) När två metaller befinner sig i elektrisk kontakt i närvaro av en elektrolyt, är galvanisk korrosion möjlig. Metaller med störst negativ potential i en galvanisk serie kommer att korrodera snabbare. För att hjälpa till att förhindra att korrosionsceller bildas skall alla sprickor, springor, kraftiga böjningar, fällningar och andra ytbeläggningar mellan gränsytor undvikas så gott det går. Korrosion av basmetallen ökar inte till följd av fästelementet. Korrosion av basmetallen ökar marginellt till följd av fästelementet. Pläteringen på fästelementet slits snabbt ut och lämnar fästelementets metall bar. Korrosion av basmetallen ökar inte till följd av fästelementet. Pläteringen på fästelementet slits snabbt ut och lämnar fästelementets metall bar. Korrosion av fästelementet ökar till följd av basmetallen. Korrosion av fästelementet ökar till följd av basmetallen. BASMETALL Galvaniserat Stål Aluminium och Legeringar Stål och Gjutjärn Plåt Belagd med Blytenn Koppar/Nickelkoppar Ferritiskt Rostfritt Stål Austenitiskt Rostfritt Stål STÅL POP NUT -MATERIAL ALUMINIUM ROSTFRITT AUSTENITISKT EPDM* * Gäller enbart WellNut Elektrolytisk korrosion (Korrosion på grund av kontakt mellan olika metaller) Om olika metaller sänks ned i en ledande vätska på ett sätt så att de kommer i kontakt med varandra, kommer metall med lägre potential (basmetall) att bli anod, medan metall med högre potential (ädlare metall) blir katod. Det resulterande lokala batteriet gör så att anodmetallen joniseras och upplöses (korroderas). Denna slags korrosion kallas galvanisk korrosion eller elektrokemisk korrosion, eller mer allmänt elektrolytisk korrosion. Förhållanden som främjar elektrolytisk korrosion (miljöer i allmänhet) (1) Metaller har en stor potentiell skillnad (2) Hög temperatur, hög fuktighetsnivå, hög aciditet (3) Litet pläteringsområde på anodmetallen (4) Luft innehållande salt Tillåtna kombinationer av olika metaller MIL-STD-171A kan endast användas baserat på begränsade metallkombinationer som visas i tabellen nedan. I allmänhet ska parmetallens elektrodpotential idealiskt vara 0.1 V eller högre. Motåtgärder till Elektrolytisk korrosion Välj en mutter med lägre elektrolytisk potential eller som skiljer sig minimalt från parmaterialet. Täck antingen muttern eller basmaterialet med likvärdiga material. Isolera muttern och basmaterialet genom att bestryka dem med icke ledande material. Sätt i en metall med en potentiell mellanskillnad mellan muttern och basmaterialet (plätering, beläggning, bussning etc.). OLIKA METALLERS GALVANISKA KOMPATIBILITET (TABELL ÖVER POTENTIELLA SKILLNADER) Tillåtna kombinationer av olika metaller (MIL-STD-171A) Metall Elektrodpotential 1 Ni, Ni-plätering, Ni-Cu-P (monel) Cu-Ni-legering, Ti Cu, Cu-plätering -0,50 2 Ni-Cr-legering Austenitiskt RS (SUS304 etc.) -0,20 3 Mässing (C2600 etc.), brons (C5101 etc.) -0, Mässing (C2600 etc.), brons (C5101 etc.) 18% Cr RS (SUS410 etc.) Cr-plätering, 12% Cr RS (SUS410 etc.) Sn-plätering, lödtennsbeläggning Pb, Pb-plätering, höghaltig Pb-legering Duraluminium AL (A2000-typ, 7000-typ) Kolstål, låglegerat stål Icke-duraluminium AL (A5000-typ etc.) Icke-Si AL (A1000-typ etc.) Cd-plätering Smält Zn-plätering Zn pressgjuten legering Zn-plätering Mg, Mg-legering -0,30-0,35-0,45-0,50-0,55-0,60-0,70-0,75-0,80-1,05-1,10-1,60 Tillåten Kombination Katod Anod: Metallkombinationer där båda är sammankopplade av en ledning är tillåtna 155

157 Tekniska data Speciell ytbehandling för användning på material av aluminium POP Nut av stål för aluminiummaterial med galvaniserat skikt Zink på POP Nut -muttern korroderas på området som kommer i kontakt med aluminiummaterialet. När en POP Nut väl korroderas, kommer aluminiummaterialet också att korroderas. Fastän korrosionsgraden är liten och kombinationen av blindnitmutter av stål och aluminiummaterial fungerar i en inomhusmiljö, måste man vara försiktig i utomhusmiljö. Korrosion av aluminiummaterial kan reduceras genom att ändra POP Nut -mutterns ytbehandling. POP Nut - blindnitmutter av stål Galvaniserat skikt Aluminiummaterial Rekommenderade ytbehandlingar för användning med aluminiummaterial Xylanbeläggning TF217 Zink/nickel + tätning (ljus eller svart) TF224, TF223 Zink/järn + tätning (svart) TF978 Andra ytbehandlingar är också möjliga. För detaljer, var vänlig kontakta Emhart Teknologies. Prestanda i förhöjd temperatur Detta är viktigt att tänka på när förbandet kommer att utsättas för högre temperaturer. Diagrammen nedan är endast för referens; specifik utvärdering bör göras för varje fall. % fastställt värde för styrka ALUMINIUM FÖRHÖJD TEMPERATUR C % fastställt värde för styrka STÅL FÖRHÖJD TEMPERATUR C % fastställt värde för styrka ROSTFRITT STÅL FÖRHÖJD TEMPERATUR C 156

158 Aluminium PAFO HUVUD TYP SEKTION Plant huvud Öppen ände Rund STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg M4 M5 M6 M8 M10 11,0 1,5-2,5 PAFO ,1 9,3 0,8 6, ,5 12,0 2,5-3,5 PAFO ,1 9,3 0,8 6, ,6 11,8 1,5-2,5 PAFO ,1 10,3 1,0 7, ,7 12,8 2,5-3,5 PAFO ,1 10,3 1,0 7, ,8 13,8 1,0-2,5 PAFO ,1 12,3 1,5 9, ,2 15,3 2,5-4,0 PAFO ,1 12,3 1,5 9, ,6 15,3 1,0-2,5 PAFO ,1 14,3 1,5 11, , ,5 16,9 2,5-4,0 PAFO ,1 14,3 1,5 11, ,3 15,8 1,0-2,5 PAFO ,1 16,3 1,5 13, ,2 17,3 2,5-4,0 PAFO ,1 16,3 1,5 13, ,5 PARO HUVUD ÄNDE SEKTION Självförsänkt huvud Öppen ände Rund M4 M5 11,3 1,5-2,5 PARO ,1 7,1 0,6 6, ,5 12,3 2,5-3,5 PARO ,1 7,1 0,6 6, ,5 11,8 1,5-2,5 PARO ,1 8,1 0,6 7, ,5 M6 13,8 1,0-2,5 PARO ,1 10,1 0,6 9, ,2 M8 15,3 1,0-2,5 PARO ,1 12,1 0,6 11, ,8 =Gänga; =Nominell längd; =Greppvidd (Min - Max); =Hålstorlek; =Nominell huvuddiameter; =Nominell huvudtjocklek; =Nominell cylinderdiameter 157

159 Stål HUVUD TYP SEKTION YTA Plant huvud Öppen ände Rund Linjära räfflor PSZFON STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg M3 M4 M5 M6 M8 M10 M12 10,0 0,5-3,0 PSZFON ,0 6,8 0,8 4, ,9 10,3 0,3-3,0 PSZFON ,0 8,8 1,0 5, ,3 11,8 3,0-4,0 PSZFON ,0 8,8 1,0 5, ,4 12,3 0,3-3,0 PSZFON ,0 9,8 1,0 6, ,8 15,3 3,0-4,0 PSZFON ,0 9,8 1,0 6, ,2 14,8 0,5-3,0 PSZFON ,0 11,8 1,5 8, ,0 16,3 3,0-4,5 PSZFON ,0 11,8 1,5 8, ,0 16,3 0,5-3,0 PSZFON ,0 14,8 1,5 10, ,7 18,8 3,0-5,5 PSZFON ,0 14,8 1,5 10, ,3 17,3 0,5-3,0 PSZFON ,0 15,8 2,0 11, ,0 22,3 3,0-6,0 PSZFON ,0 15,8 2,0 11, ,6 23,3 1,0-4,0 PSZFON ,0 21,8 2,0 15, ,8 HUVUD TYP SEKTION YTA Plant huvud Sluten ände Rund Linjära räfflor PSZFCN M4 M5 15,3 0,3-3,0 PSZFCN ,0 8,8 1,0 5, ,1 17,8 0,3-3,0 PSZFCN ,0 9,8 1,0 6, ,9 M6 20,3 0,5-3,0 PSZFCN ,0 11,8 1,5 8, ,8 M8 24,8 0,5-3,0 PSZFCN ,0 14,8 1,5 10, ,8 =Gänga; =Nominell längd; =Greppvidd (Min - Max); =Hålstorlek; =Nominell huvuddiameter; =Nominell huvudtjocklek; =Nominell cylinderdiameter 158

160 Stål PSZKON HUVUD TYP SEKTION YTA Försänkt huvud Öppen ände Rund Linjära räfflor STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg M4 M5 11,8 2,0-3,5 PSZKON ,0 8,5 1,6 5, ,4 13,8 2,0-4,0 PSZKON ,0 9,5 1,6 6, ,9 M6 16,3 2,0-4,5 PSZKON ,0 11,5 1,6 8, ,6 M8 M10 19,3 2,0-4,5 PSZKON ,0 13,5 1,6 10, ,9 21,3 2,0-4,5 PSZKON ,0 14,5 1,6 11, ,1 PSZKCN HUVUD TYP SEKTION YTA Försänkt huvud Sluten ände Rund Linjära räfflor M4 M5 17,3 2,0-3,5 PSZKCN ,0 8,5 1,6 5, ,3 20,3 2,0-4,0 PSZKCN ,0 9,5 1,6 6, ,2 M6 23,3 2,0-4,0 PSZKCN ,0 11,5 1,6 8, ,0 M8 27,8 2,0-4,5 PSZKCN ,0 13,5 1,6 10, ,7 =Gänga; =Nominell längd; =Greppvidd (Min - Max); =Hålstorlek; =Nominell huvuddiameter; =Nominell huvudtjocklek; =Nominell cylinderdiameter 159

161 Stål HUVUD TYP SEKTION YTA Självförsänkt huvud Öppen ände Rund Linjära räfflor PSZRON STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg M4 M5 10,3 0,5-3,0 PSZRON ,0 6,8 0,6 5, ,9 11,8 0,5-3,0 PSZRON ,0 7,8 0,6 6, ,4 M6 14,3 0,5-3,0 PSZRON ,0 9,8 0,6 8, ,0 M8 M10 15,8 0,5-3,0 PSZRON ,0 11,8 0,6 10, ,4 19,8 0,8-3,5 PSZRON ,0 13,3 0,8 11, ,0 HUVUD TYP SEKTION Självförsänkt huvud Öppen ände Rund PSZROX M3 M4 9,0 0,5-1,5 PSZROX ,8 5,3 0,5 4, ,6 10,4 0,5-1,5 PSZROX ,4 7,0 0,6 6, ,2 M5 12,0 0,5-2,0 PSZROX ,2 7,8 0,6 7, ,5 M6 M8 14,8 0,8-2,5 PSZROX ,6 10,5 0,9 9, ,4 16,0 1,0-3,0 PSZROX ,6 11,5 0,8 10, ,1 =Gänga; =Nominell längd; =Greppvidd (Min - Max); =Hålstorlek; =Nominell huvuddiameter; =Nominell huvudtjocklek; =Nominell cylinderdiameter 160

162 Stål PSZFOH HUVUD TYP SEKTION Plant huvud Öppen ände Sexkantig STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg M4 M5 11,5 0,5-3,0 PSZFOH ,1 9,3 1,0 6, ,6 13,5 0,5-3,0 PSZFOH ,1 10,3 1,0 7, ,4 M6 15,5 0,5-3,0 PSZFOH ,1 12,3 1,5 9, ,8 M8 M10 17,5 0,5-3,0 PSZFOH ,1 14,3 1,5 11, ,2 22,0 1,0-4,0 PSZFOH ,1 16,3 2,0 13, ,0 PSZROH HUVUD TYP SEKTION Självförsänkt huvud Öppen ände Sexkantig M4 M5 12,3 0,5-3,0 PSZROH ,1 6,8 0,9 6, ,5 13,8 0,5-2,5 PSZROH ,1 8,0 0,9 7, ,7 M6 15,8 0,5-2,5 PSZROH ,1 10,0 0,9 9, ,2 M8 17,8 0,5-3,0 PSZROH ,1 12,0 0,9 11, ,2 =Gänga; =Nominell längd; =Greppvidd (Min - Max); =Hålstorlek; =Nominell huvuddiameter; =Nominell huvudtjocklek; =Nominell cylinderdiameter 161

163 Stål HUVUD TYP SEKTION Självförsänkt huvud Öppen ände Semihexagonal PSZROM STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg M4 M5 11,3 1,5-2,5 PSZROM ,1 7,2 0,7 6, ,2 12,3 1,5-2,5 PSZROM ,1 8,2 0,7 7, ,6 M6 14,3 1,0-2,5 PSZROM ,1 10,2 0,7 9, ,3 M8 M10 15,8 1,0-2,5 PSZROM ,1 12,3 0,7 11, ,7 18,3 1,0-2,5 PSZROM ,1 14,3 0,7 13, ,4 =Gänga; =Nominell längd; =Greppvidd (Min - Max); =Hålstorlek; =Nominell huvuddiameter; =Nominell huvudtjocklek; =Nominell cylinderdiameter 162

164 Rostfritt stål AISI 302 PTFO HUVUD TYP SEKTION Plant huvud Öppen ände Rund STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg M4 M5 M6 M8 M10 10,0 0,3-2,5 PTFO ,0 8,8 1,0 5, ,3 11,5 2,5-4,0 PTFO ,0 8,8 1,0 5, ,4 12,0 0,3-3,0 PTFO ,0 9,8 1,0 6, ,0 13,5 3,0-4,0 PTFO ,0 9,8 1,0 6, ,0 14,5 0,5-3,0 PTFO ,0 11,8 1,5 8, ,9 16,0 3,0-4,5 PTFO ,0 11,8 1,5 8, ,2 16,0 0,5-3,0 PTFO ,0 14,8 1,5 10, ,8 18,5 3,0-5,5 PTFO ,0 14,8 1,5 10, ,3 17,0 0,5-3,0 PTFO ,0 15,8 2,0 12, ,7 20,0 3,0-5,5 PTFO ,0 15,8 2,0 12, ,4 PTKO HUVUD TYP SEKTION Försänkt huvud Öppen ände Rund M4 M5 11,8 2,0-3,5 PTKO ,0 8,8 1,7 5, ,5 13,8 2,0-4,0 PTKO ,0 9,8 1,7 6, ,0 M6 16,3 2,0-4,5 PTKO ,0 11,8 1,7 8, ,8 M8 19,3 2,0-4,5 PTKO ,0 13,8 1,7 10, ,3 M10 21,3 2,0-4,5 PTKO ,0 15,8 1,7 12, ,4 =Gänga; =Nominell längd; =Greppvidd (Min - Max); =Hålstorlek; =Nominell huvuddiameter; =Nominell huvudtjocklek; =Nominell cylinderdiameter 163

165 AISI 302 Rostfritt stål HUVUD TYP SEKTION Självförsänkt huvud Öppen ände Rund PTRO STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg M4 M5 10,3 0,5-2,5 PTRO ,0 6,8 0,8 5, ,0 11,8 0,5-3,0 PTRO ,0 7,8 0,8 6, ,5 M6 14,3 0,5-3,0 PTRO ,0 9,8 0,8 8, ,2 M8 M10 15,8 0,5-3,0 PTRO ,0 11,8 0,8 10, ,6 19,8 0,8-3,5 PTRO ,0 14,3 1,0 12, ,2 HUVUD TYP SEKTION Plant huvud Öppen ände Semihexagonal PTFOM M4 M5 11,5 0,5-2,5 PTFOM ,1 9,3 1,0 6, ,7 13,5 0,5-3,0 PTFOM ,1 10,3 1,0 7, ,8 M6 15,5 0,5-3,0 PTFOM ,1 12,3 1,5 9, ,2 M8 17,5 0,5-3,0 PTFOM ,1 14,5 1,5 11, ,2 M10 22,0 1,0-4,0 PTFOM ,1 16,3 2,1 13, ,0 =Gänga; =Nominell längd; =Greppvidd (Min - Max); =Hålstorlek; =Nominell huvuddiameter; =Nominell huvudtjocklek; =Nominell cylinderdiameter 164

166 Rostfritt stål AISI 302 PTROM HUVUD TYP SEKTION Självförsänkt huvud Öppen ände Semihexagonal STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg M4 M5 12,3 0,5-2,5 PTROM ,1 6,8 0,8 6, ,2 14,3 0,5-3,0 PTROM ,1 7,8 0,8 7, ,5 M6 16,3 0,5-3,0 PTROM ,1 9,8 0,8 9, ,3 M8 M10 17,3 0,5-3,0 PTROM ,1 11,8 0,8 11, ,9 20,8 1,0-4,0 PTROM ,1 14,2 1,0 13, ,1 =Gänga; =Nominell längd; =Greppvidd (Min - Max); =Hålstorlek; =Nominell huvuddiameter; =Nominell huvudtjocklek; =Nominell cylinderdiameter 165

167 N-SERIE Aluminium HUVUD TYP SEKTION Plant huvud Öppen ände Rund UPO STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg M3 M4 M5 M6 M8 M10 M12 9,8 0,5-2,0 M3UPO20AL 5,1 8,0 0,8 5, ,4 10,8 2,0-3,0 M3UPO30AL 5,1 8,0 0,8 5, ,4 10,8 0,5-3,0 M4UPO30AL 6,1 10,0 0,8 6, ,5 12,3 3,0-4,5 M4UPO45AL 6,1 10,0 0,8 6, ,5 12,0 0,5-3,0 M5UPO30AL 7,1 11,0 1,0 7, ,7 15,0 3,0-5,5 M5UPO55AL 7,1 11,0 1,0 7, ,8 14,5 0,5-3,0 M6UPO30AL 9,1 13,0 1,5 9, ,5 16,5 3,0-5,5 M6UPO55AL 9,1 13,0 1,5 9, ,6 16,0 0,5-3,0 M8UPO30AL 11,1 16,0 1,5 11, ,2 18,5 3,0-5,5 M8UPO55AL 11,1 16,0 1,5 11, ,4 21,5 5,5-8,0 M8UPO80AL 11,1 16,0 1,5 11, ,6 19,8 0,8-3,5 M10UPO35AL 12,5 18,5 2,3 12, ,3 22,8 3,5-6,0 M10UPO60AL* 12,5 18,5 2,3 12, ,6 25,0 1,0-4,0 M12UPO40AL* 16,1 23,0 2,0 16,0 7,1 * Ett minsta beställningsantal tillämpas =Gänga; =Nominell längd; =Greppvidd (Min - Max); =Hålstorlek; =Nominell huvuddiameter; =Nominell huvudtjocklek; =Nominell cylinderdiameter 166

168 Aluminium N-SERIE UPX HUVUD TYPE SEKTION Plant huvud Sluten ände Rund M3 M4 M5 M6 M8 13,3 0,5-2,0 M3UPX20AL* 5,1 8,0 0,8 5, ,5 14,8 0,5-3,0 M4UPX30AL 6,1 10,0 0,8 6, ,7 16,3 3,0-4,5 M4UPX45AL* 6,1 10,0 0,8 6, ,7 18,0 0,5-3,0 M5UPX30AL 7,1 11,0 1,0 7, ,1 20,5 3,0-5,5 M5UPX55AL* 7,1 11,0 1,0 7, ,2 21,5 0,5-3,0 M6UPX30AL 9,1 13,0 1,5 9, ,3 24,5 3,0-5,5 M6UPX55AL* 9,1 13,0 1,5 9, ,5 22,5 0,5-3,0 M8UPX30AL 11,1 16,0 1,5 11, ,5 25,5 3,0-5,5 M8UPX55AL* 11,1 16,0 1,5 11, ,9 * Ett minsta beställningsantal tillämpas UFO HUVUD ÄNDE SEKTION Försänkt huvud Öppen ände Rund STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg M3 M4 M5 M6 M8 M10 11,3 1,7-3,5 M3UFO35AL* 5,1 8,0 1,5 5, ,4 11,5 1,7-3,5 M4UFO35AL 6,1 9,0 1,5 6, ,5 13,0 3,5-5,0 M4UFO50AL* 6,1 9,0 1,5 6, ,5 13,0 1,7-4,0 M5UFO40AL 7,1 10,0 1,5 7, ,7 16,0 4,0-6,5 M5UFO65AL* 7,1 10,0 1,5 7, ,8 17,0 1,7-4,5 M6UFO45AL 9,1 12,0 1,6 9, ,6 19,0 4,5-6,5 M6UFO65AL* 9,1 12,0 1,5 9, ,6 19,0 1,7-4,5 M8UFO45AL 11,1 14,0 1,5 11, ,1 21,0 4,5-6,5 M8UFO65AL* 11,1 14,0 1,5 11, ,2 21,0 1,7-4,5 M10UFO45AL* 12,5 15,4 1,5 12, ,5 23,0 4,5-6,5 M10UFO65AL* 12,5 15,4 1,5 12, ,7 * Ett minsta beställningsantal tillämpas =Gänga; =Nominell längd; =Greppvidd (Min - Max); =Hålstorlek; =Nominell huvuddiameter; =Nominell huvudtjocklek; =Nominell cylinderdiameter 167

169 N-SERIE Aluminium HUVUD TYP SEKTION Försänkt huvud Sluten ände Rund UFX M4 M5 M6 M8 15,5 1,7-3,5 M4UFX35AL* 6,1 9,0 1,5 6, ,7 17,0 3,5-5,0 M4UFX50AL* 6,1 9,0 1,5 6, ,7 18,0 1,7-4,0 M5UFX40AL* 7,1 10,0 1,5 7, ,0 20,5 4,0-6,5 M5UFX65AL* 7,1 10,0 1,5 7, ,1 22,0 1,7-4,5 M6UFX45AL* 9,1 12,0 1,5 9, ,1 24,0 4,5-6,5 M6UFX65AL* 9,1 12,0 1,5 9, ,3 25,0 1,7-4,5 M8UFX45AL* 11,1 14,0 1,5 11, ,3 28,0 4,5-6,5 M8UFX65AL* 11,1 14,0 1,5 11, ,7 * Ett minsta beställningsantal tillämpas HUVUD TYP SEKTION Självförsänkt huvud Öppen ände Rund UKO STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg M4 M5 10,8 0,5-3,0 M4UKO30AL 6,1 6,5 0,5 6, ,4 12,0 0,5-3,0 M5UKO30AL 7,1 7,5 0,5 7, ,5 M6 14,5 0,5-3,0 M6UKO30AL 9,1 9,5 0,5 9, ,2 M8 16,0 0,5-3,0 M8UKO30AL 11,1 11,5 0,5 11, ,8 =Gänga; =Nominell längd; =Greppvidd (Min - Max); =Hålstorlek; =Nominell huvuddiameter; =Nominell huvudtjocklek; =Nominell cylinderdiameter 168

170 Stål N-SERIE UPO HUVUD TYP SEKTION Plant huvud Öppen ände Rund M3 M4 M5 M6 M8 M10 M12 9,8 0,5-2,0 M3UPO20ST* 5,1 8,0 0,8 5, ,0 10,8 2,0-3,0 M3UPO30ST* 5,1 8,0 0,8 5, ,1 10,8 0,5-3,0 M4UPO30ST 6,1 10,0 0,8 6, ,5 12,3 3,0-4,5 M4UPO45ST 6,1 10,0 0,8 6, ,5 12,0 0,5-3,0 M5UPO30ST 7,1 11,0 1,0 7, ,1 15,0 3,0-5,5 M5UPO55ST 7,1 11,0 1,0 7, ,5 14,5 0,5-3,0 M6UPO30ST 9,1 13,0 1,5 9, ,3 16,5 3,0-5,5 M6UPO55ST 9,1 13,0 1,5 9, ,7 19,0 5,5-8,0 M6UPO80ST 9,1 13,0 1,5 9, ,0 16,0 0,5-3,0 M8UPO30ST 11,1 16,0 1,5 11, ,4 18,5 3,0-5,5 M8UPO55ST 11,1 16,0 1,5 11, ,0 21,5 5,5-8,0 M8UPO80ST 11,1 16,0 1,5 11, ,8 19,8 0,8-3,5 M10UPO35ST 12,5 18,5 2,3 12, ,8 22,8 3,5-6,0 M10UPO60ST 12,5 18,5 2,3 12, ,8 25,0 1,0-4,0 M12UPO40ST 16,1 23,0 2,0 16, ,6 28,0 4,0-7,0 M12UPO70ST 16,1 23,0 2,0 16, ,1 * Ett minsta beställningsantal tillämpas UPX HUVUD TYP SEKTION Plant huvud Sluten ände Rund STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg M4 M5 M6 M8 14,8 0,5-3,0 M4UPX30ST 6,1 10,0 0,8 6, ,1 16,3 3,0-4,5 M4UPX45ST* 6,1 10,0 0,8 6, ,1 18,0 0,5-3,0 M5UPX30ST 7,1 11,0 1,0 7, ,4 20,5 3,0-5,5 M5UPX55ST* 7,1 11,0 1,0 7, ,6 21,5 0,5-3,0 M6UPX30ST 9,1 13,0 1,5 9, ,8 24,5 3,0-5,5 M6UPX55ST 9,1 13,0 1,5 9, ,5 22,5 0,5-3,0 M8UPX30ST 11,1 16,0 1,5 11, ,7 25,5 3,0-5,5 M8UPX55ST 11,1 16,0 1,5 11, ,9 * Ett minsta beställningsantal tillämpas =Gänga; =Nominell längd; =Greppvidd (Min - Max); =Hålstorlek; =Nominell huvuddiameter; =Nominell huvudtjocklek; =Nominell cylinderdiameter 169

171 N-SERIE Stål HUVUD TYP SEKTION Försänkt huvud Öppen ände Rund UFO M3 M4 M5 M6 M8 M10 M12 11,3 1,7-3,5 M3UFO35ST* 5,1 8,0 1,5 5, ,1 11,5 1,7-3,5 M4UFO35ST 6,1 9,0 1,5 6, ,3 13,0 3,5-5,0 M4UFO50ST* 6,1 9,0 1,5 6, ,5 13,0 1,7-4,0 M5UFO40ST 7,1 10,0 1,5 7, ,0 16,0 4,0-6,5 M5UFO65ST 7,1 10,0 1,5 7, ,3 17,0 1,7-4,5 M6UFO45ST 9,1 12,0 1,5 9, ,2 19,0 4,5-6,5 M6UFO65ST 9,1 12,0 1,5 9, ,7 19,0 1,7-4,5 M8UFO45ST 11,1 14,0 1,5 11, ,3 21,0 4,5-6,5 M8UFO65ST 11,1 14,0 1,5 11, ,0 21,0 1,7-4,5 M10UFO45ST 12,5 15,4 1,5 12, ,6 23,0 4,5-6,5 M10UFO65ST 12,5 15,4 1,5 12, ,2 26,0 2,0-4,5 M12UFO45ST 16,1 19,0 1,8 16, ,9 29,0 4,5-7,5 M12UFO75ST 16,1 19,0 1,8 16, ,0 * Ett minsta beställningsantal tillämpas HUVUD TYP SEKTION Försänkt huvud Sluten ände Rund UFX STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg M4 M5 M6 M8 15,5 1,7-3,5 M4UFX35ST 6,1 9,0 1,5 6, ,0 17,0 3,5-5,0 M4UFX50ST* 6,1 9,0 1,5 6, ,2 18,0 1,7-4,0 M5UFX40ST 7,1 10,0 1,5 7, ,0 20,5 4,0-6,5 M5UFX65ST* 7,1 10,0 1,5 7, ,4 22,0 1,7-4,5 M6UFX45ST 9,1 12,0 1,5 9, ,1 24,0 4,5-6,5 M6UFX65ST* 9,1 12,0 1,5 9, ,5 25,0 1,7-4,5 M8UFX45ST 11,1 14,0 1,5 11, ,2 28,0 4,5-6,5 M8UFX65ST* 11,1 14,0 1,5 11, ,1 * Ett minsta beställningsantal tillämpas =Gänga; =Nominell längd; =Greppvidd (Min - Max); =Hålstorlek; =Nominell huvuddiameter; =Nominell huvudtjocklek; =Nominell cylinderdiameter 170

172 Stål N-SERIE UKO HUVUD TYP SEKTION Självförsänkt huvud Öppen ände Rund M4 M5 M6 M8 M10 10,8 0,5-3,0 M4UKO30ST 6,1 6,5 0,5 6, ,1 12,0 0,5-3,0 M5UKO30ST 7,1 7,5 0,5 7, ,6 15,0 3,0-5,5 M5UKO55ST 7,1 7,5 0,5 7, ,8 14,5 0,5-3,0 M6UKO30ST 9,1 9,5 0,5 9, ,4 16,5 3,0-5,5 M6UKO55ST 9,1 9,5 0,5 9, ,7 16,0 0,5-3,0 M8UKO30ST 11,1 11,5 0,5 11, ,0 18,5 3,0-5,5 M8UKO55ST 11,1 11,5 0,5 11, ,5 19,5 0,8-3,5 M10UKO35ST 12,5 12,9 0,5 12, ,7 UPO RS HUVUD TYP SEKTION YTA Plant huvud Öppen ände Rund Linjära räfflor STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg M4 M5 M6 M8 M10 10,8 0,5-3,0 M4UPO30RSST 6,4 10,0 0,8 6, ,5 12,3 3,0-4,5 M4UPO45RSST* 6,4 10,0 0,8 6, ,6 12,0 0,5-3,0 M5UPO30RSST 7,4 11,0 1,0 7, ,2 15,0 3,0-5,5 M5UPO55RSST 7,4 11,0 1,0 7, ,6 14,5 0,5-3,0 M6UPO30RSST 9,4 13,0 1,5 9, ,4 16,5 3,0-5,5 M6UPO55RSST 9,4 13,0 1,5 9, ,7 16,0 0,5-3,0 M8UPO30RSST 11,5 16,0 1,5 11, ,5 18,5 3,0-5,5 M8UPO55RSST 11,5 16,0 1,5 11, ,1 19,8 0,8-3,5 M10UPO35RSST 13,0 18,5 2,3 12, ,0 22,8 3,5-6,0 M10UPO60RSST 13,0 18,5 2,3 12, ,8 * Ett minsta beställningsantal tillämpas =Gänga; =Nominell längd; =Greppvidd (Min - Max); =Hålstorlek; =Nominell huvuddiameter; =Nominell huvudtjocklek; =Nominell cylinderdiameter 171

173 N-SERIE Stål HUVUD TYP SEKTION YTA Försänkt huvud Öppen ände Rund Linjära räfflor UFO RS M4 M5 M6 M8 M10 11,5 1,7-3,5 M4UFO35RSST* 6,4 9,0 1,5 6, ,4 13,0 3,5-5,0 M4UFO50RSST* 6,4 9,0 1,5 6, ,5 13,0 1,7-4,0 M5UFO40RSST 7,4 10,0 1,5 7, ,1 16,0 4,0-6,5 M5UFO65RSST* 7,4 10,0 1,5 7, ,4 17,0 1,7-4,5 M6UFO45RSST 9,4 12,0 1,5 9, ,4 19,0 4,5-6,5 M6UFO65RSST 9,4 12,0 1,5 9, ,7 19,0 1,7-4,5 M8UFO45RSST 11,5 14,0 1,5 11, ,4 21,0 4,5-6,5 M8UFO65RSST 11,5 14,0 1,5 11, ,8 21,0 1,7-4,5 M10UFO45RSST 13,0 15,4 1,5 12, ,9 23,0 4,5-6,5 M10UFO65RSST 13,0 15,4 1,5 12, ,5 * Ett minsta beställningsantal tillämpas HUVUD TYP SEKTION Plant huvud Öppen ände Sexkantig HUPO STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg M4 M5 M6 M8 M10 10,0 0,5-2,0 M4HUPO20ST 6,1 9,0 1,0 6, ,4 13,0 0,5-3,0 M5HUPO30ST 7,1 10,0 1,0 7, ,3 14,5 0,5-3,0 M6HUPO30ST 9,1 13,0 1,5 9, ,7 16,5 3,0-5,5 M6HUPO55ST 9,1 13,0 1,5 9, ,8 16,5 0,5-3,0 M8HUPO30ST 11,1 16,0 1,5 11, ,0 19,0 3,0-5,5 M8HUPO55ST 11,1 16,0 1,5 11, ,5 22,0 5,5-8,0 M8HUPO80ST* 11,1 16,0 1,5 11, ,1 21,0 0,8-3,5 M10HSPO35ST 13,1 19,0 2,0 13, ,6 23,5 3,5-6,0 M10HSPO60ST 13,1 19,0 2,0 13, ,3 * Ett minsta beställningsantal tillämpas =Gänga; =Nominell längd; =Greppvidd (Min - Max); =Hålstorlek; =Nominell huvuddiameter; =Nominell huvudtjocklek; =Nominell cylinderdiameter 172

174 Stål N-SERIE HUPX HUVUD TYP SEKTION Plant huvud Sluten ände Sexkantig M4 M5 M6 M8 M10 14,5 0,5-2,0 M4HUPX20ST* 6,1 9,0 1,0 6, ,2 19,0 0,5-3,0 M5HUPX30ST 7,1 10,0 1,0 7, ,6 21,5 0,5-3,0 M6HUPX30ST 9,1 13,0 1,5 9, ,4 23,5 3,0-5,5 M6HUPX55ST* 9,1 13,0 1,5 9, ,6 24,5 0,5-3,0 M8HUPX30ST 11,1 16,0 1,5 11, ,6 27,0 3,0-5,5 M8HUPX55ST* 11,1 16,0 1,5 11, ,0 31,0 0,8-3,5 M10HSPX35ST 13,1 19,0 2,0 13, ,0 33,5 3,5-6,0 M10HSPX60ST* 13,1 19,0 2,0 13, ,4 * Ett minsta beställningsantal tillämpas HUKO HUVUD TYP SEKTION Självförsänkt huvud Öppen ände Sexkantig STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg M4 M5 M6 M8 M10 11,0 0,5-2,0 M4HUKO20ST 6,1 6,6 0,6 6, ,2 14,0 0,5-3,0 M5HUKO30ST 7,1 7,7 0,6 7, ,0 16,5 3,0-5,5 M5HUKO55ST* 7,1 7,7 0,6 7, ,3 16,0 0,5-3,0 M6HUKO30ST 9,1 9,8 0,7 9, ,2 18,5 3,0-5,5 M6HUKO55ST 9,1 9,8 0,7 9, ,6 18,0 0,5-3,0 M8HUKO30ST 11,1 11,8 0,7 11, ,2 20,5 3,0-5,5 M8HUKO55ST 11,1 11,8 0,7 11, ,9 23,0 0,8-3,5 M10HSKO35ST 13,1 13,8 0,7 13, ,5 * Ett minsta beställningsantal tillämpas =Gänga; =Nominell längd; =Greppvidd (Min - Max); =Hålstorlek; =Nominell huvuddiameter; =Nominell huvudtjocklek; =Nominell cylinderdiameter 173

175 N-SERIE Stål HUVUD TYP SEKTION Självförsänkt huvud Sluten ände Sexkantig HUKX STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg M4 M5 15,5 0,5-2,0 M4HUKX20ST 6,1 6,6 0,6 6, ,0 20,0 0,5-3,0 M5HUKX30ST 7,1 7,7 0,7 7, ,3 M6 22,0 0,5-3,0 M6HUKX30ST 9,1 9,8 0,7 9, ,6 M8 25,0 0,5-3,0 M8HUKX30ST 11,1 11,8 0,7 11, ,5 =Gänga; =Nominell längd; =Greppvidd (Min - Max); =Hålstorlek; =Nominell huvuddiameter; =Nominell huvudtjocklek; =Nominell cylinderdiameter 174

176 Rostfritt stål AISI 304 N-SERIE UPO HUVUD TYP SEKTION Plant huvud Öppen ände Rund M4 M5 M6 M8 M10 11,0 0,5-2,0 M4UPO20SS 6,1 9,0 1,0 6, ,5 12,5 2,0-3,5 M4UPO35SS 6,1 9,0 1,0 6, ,6 11,5 0,5-3,0 M5UPO30SS 7,1 10,0 1,0 7, ,8 15,0 3,0-5,0 M5UPO50SS 7,1 10,0 1,0 7, ,2 14,5 0,5-3,0 M6UPO30SS 9,1 12,0 1,5 9, ,1 16,5 3,0-5,0 M6UPO50SS 9,1 12,0 1,5 9, ,4 16,0 0,5-3,0 M8UPO30SS 11,1 15,0 1,5 11, ,1 18,5 3,0-5,5 M8UPO55SS 11,1 15,0 1,5 11, ,5 18,5 0,8-3,0 M10UPO30SS 12,1 15,0 1,0 12, ,9 20,5 3,0-5,0 M10UPO50SS 12,1 15,0 1,0 12, ,0 UPX HUVUD TYP SEKTION Plant huvud Sluten ände Rund STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg M4 M5 15,0 0,5-2,0 M4UPX20SS 6,1 9,0 1,0 6, ,2 17,5 0,5-3,0 M5UPX30SS 7,1 10,0 1,0 7, ,0 M6 21,5 0,5-3,0 M6UPX30SS 9,1 12,0 1,5 9, ,6 M8 23,5 0,5-3,0 M8UPX30SS 11,1 15,0 1,5 11, ,9 =Gänga; =Nominell längd; =Greppvidd (Min - Max); =Hålstorlek; =Nominell huvuddiameter; =Nominell huvudtjocklek; =Nominell cylinderdiameter 175

177 N-SERIE AISI 304 Rostfritt stål HUVUD TYP SEKTION Försänkt huvud Öppen ände Rund UFO M4 M5 12,0 1,2-3,0 M4UFO30SS 6,1 8,0 1,0 6, ,3 12,0 1,2-3,5 M5UFO35SS 7,1 9,0 1,0 7, ,6 M6 M8 M10 17,0 1,7-4,5 M6UFO45SS 9,1 12,0 1,5 9, ,2 17,5 1,7-4,5 M8UFO45SS 11,1 14,0 1,5 11, ,5 19,5 4,5-6,5 M8UFO65SS 11,1 14,0 1,5 11, ,8 20,0 1,7-4,5 M10UFO45SS 12,1 15,0 1,5 12, ,9 HUVUD TYP SEKTION Självförsänkt huvud Öppen ände Rund UKO STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg M4 M5 11,0 0,5-2,0 M4UKO20SS 6,1 6,5 0,5 6, ,1 12,0 0,5-3,0 M5UKO30SS 7,1 7,5 0,5 7, ,5 M6 M8 14,5 0,5-3,0 M6UKO30SS 9,1 9,5 0,5 9, ,4 16,0 0,5-3,0 M8UKO30SS 11,1 11,5 0,5 11, ,0 18,5 3,0-5,5 M8UKO55SS 11,1 11,5 0,5 11, ,5 =Gänga; =Nominell längd; =Greppvidd (Min - Max); =Hålstorlek; =Nominell huvuddiameter; =Nominell huvudtjocklek; =Nominell cylinderdiameter 176

178 Rostfritt stål AISI 304 N-SERIE UKX HUVUD TYP SEKTION Självförsänkt huvud Sluten ände Rund STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg M4 M5 15,5 0,5-2,0 M4UKX20SS 6,1 6,5 0,5 6, ,9 18,0 0,5-3,0 M5UKX30SS 7,1 7,5 0,5 7, ,7 M6 21,5 0,5-3,0 M6UKX30SS 9,1 9,5 0,5 9, ,8 M8 24,0 0,5-3,0 M8UKX30SS 11,1 11,5 0,5 11, ,8 HUPO HUVUD TYP SEKTION Plant huvud Öppen ände Semihexagonal M4 M5 11,0 0,5-2,0 M4HUPO20SS 6,1 9,0 1,0 6, ,5 11,5 0,5-3,0 M5HUPO30SS 7,1 10,0 1,0 7, ,8 M6 14,5 0,5-3,0 M6HUPO30SS 9,1 12,0 1,5 9, ,0 M8 16,0 0,5-3,0 M8HUPO30SS 11,1 15,0 1,5 11, ,1 =Gänga; =Nominell längd; =Greppvidd (Min - Max); =Hålstorlek; =Nominell huvuddiameter; =Nominell huvudtjocklek; =Nominell cylinderdiameter 177

179 N-SERIE AISI 304 Rostfritt stål HUVUD TYP SEKTION Plant huvud Sluten ände Semihexagonal HUPX STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg M4 M5 15,0 0,5-2,0 M4HUPX20SS 6,1 9,0 1,0 6, ,2 17,5 0,5-3,0 M5HUPX30SS 7,1 10,0 1,0 7, ,0 M6 21,5 0,5-3,0 M6HUPX30SS 9,1 12,0 1,5 9, ,6 M8 23,5 0,5-3,0 M8HUPX30SS 11,1 15,0 1,5 11, ,6 HUVUD TYP SEKTION Självförsänkt huvud Öppen ände Semihexagonal HUKO M4 M5 M6 M8 11,0 0,5-2,0 M4HUKO20SS 6,1 6,5 0,5 6, ,2 12,0 0,5-3,0 M5HUKO30SS 7,1 7,5 0,5 7, ,5 14,5 0,5-3,0 M6HUKO30SS 9,1 9,5 0,5 9, ,3 16,5 3,0-5,0 M6HUKO50SS 9,1 9,5 0,5 9, ,6 16,0 0,5-3,0 M8HUKO30SS 11,1 11,5 0,5 11, ,9 =Gänga; =Nominell längd; =Greppvidd (Min - Max); =Hålstorlek; =Nominell huvuddiameter; =Nominell huvudtjocklek; =Nominell cylinderdiameter 178

180 Rostfritt stål AISI 304 N-SERIE HUKX HUVUD TYP SEKTION Självförsänkt huvud Sluten ände Semihexagonal STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg M4 M5 M6 M8 15,5 0,5-2,0 M4HUKX20SS 6,1 6,5 0,5 6, ,8 18,0 0,5-3,0 M5HUKX30SS 7,1 7,5 0,5 7, ,7 20,5 3,0-5,0 M5HUKX50SS* 7,1 7,5 0,5 7,0 2,9 21,5 0,5-3,0 M6HUKX30SS 9,1 9,5 0,5 9, ,7 23,5 3,0-5,0 M6HUKX50SS* 9,1 9,5 0,5 9,0 6,1 24,0 0,5-3,0 M8HUKX30SS 11,1 11,5 0,5 11, ,7 26,5 3,0-5,5 M8HUKX55SS 11,1 11,5 0,5 11, ,1 * Ett minsta beställningsantal tillämpas =Gänga; =Nominell längd; =Greppvidd (Min - Max); =Hålstorlek; =Nominell huvuddiameter; =Nominell huvudtjocklek; =Nominell cylinderdiameter 179

181 N-SERIE AISI 316 Syrafast/Rostfritt stål HUVUD TYP SEKTION Plant huvud Öppen ände Rund UPO M4 M5 M6 M8 11,0 0,5-2,0 M4UPO20A4/316 6,1 9,0 1,0 6, ,5 11,5 0,5-3,0 M5UPO30A4/316 7,1 10,0 1,0 7, ,8 14,5 0,5-3,0 M6UPO30A4/316 9,1 12,0 1,5 9, ,1 16,5 3,0-5,0 M6UPO50A4/316 9,1 12,0 1,5 9, ,5 16,0 0,5-3,0 M8UPO30A4/316 11,1 15,0 1,5 11, ,1 Tillgänglighet: var vänlig kontakta vår kundtjänst HUVUD TYP SEKTION Plant huvud Sluten ände Rund UPX STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg M4 M5 15,0 0,5-2,0 M4UPX20A4/316 6,1 9,0 1,0 6, ,2 17,5 0,5-3,0 M5UPX30A4/316 7,1 10,0 1,0 7, ,0 M6 21,5 0,5-3,0 M6UPX30A4/316 9,1 12,0 1,5 9, ,6 M8 23,5 0,5-3,0 M8UPX30A4/316 11,1 15,0 1,5 11, ,9 Tillgänglighet: var vänlig kontakta vår kundtjänst =Gänga; =Nominell längd; =Greppvidd (Min - Max); =Hålstorlek; =Nominell huvuddiameter; =Nominell huvudtjocklek; =Nominell cylinderdiameter 180

182 Syrafast/Rostfritt stål AISI 316 N-SERIE UKO HUVUD TYP SEKTION Självförsänkt huvud Öppen ände Rund M4 M5 11,0 0,5-2,0 M4UKO20A4/316 6,1 6,5 0,5 6, ,2 12,0 0,5-3,0 M5UKO30A4/316 7,1 7,5 0,5 7, ,5 M6 14,5 0,5-3,0 M6UKO30A4/316 9,1 9,5 0,5 9, ,4 M8 16,0 0,5-3,0 M8UKO30A4/316 11,1 11,5 0,5 11, ,0 Tillgänglighet: var vänlig kontakta vår kundtjänst UKX HUVUD TYP SEKTION Självförsänkt huvud Sluten ände Rund STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg M4 M5 15,5 0,5-2,0 M4UKX20A4/316 6,1 6,5 0,5 6, ,9 18,0 0,5-3,0 M5UKX30A4/316 7,1 7,5 0,5 7, ,7 M6 21,5 0,5-3,0 M6UKX30A4/316 9,1 9,5 0,5 9, ,8 M8 24,0 0,5-3,0 M8UKX30A4/316 11,1 11,5 0,5 11, ,8 Tillgänglighet: var vänlig kontakta vår kundtjänst =Gänga; =Nominell längd; =Greppvidd (Min - Max); =Hålstorlek; =Nominell huvuddiameter; =Nominell huvudtjocklek; =Nominell cylinderdiameter 181

183 N-SERIE AISI 316 Syrafast/Rostfritt stål HUVUD TYP SEKTION Plant huvud Öppen ände Semihexagonal HUPO M4 M5 11,0 0,5-2,0 M4HUPO20A4/316 6,1 9,0 1,0 6, ,5 11,5 0,5-3,0 M5HUPO30A4/316 7,1 10,0 1,0 7, ,8 M6 14,5 0,5-3,0 M6HUPO30A4/316 9,1 12,0 1,5 9, ,0 M8 16,0 0,5-3,0 M8HUPO30A4/316 11,1 15,0 1,5 11, ,1 Tillgänglighet: var vänlig kontakta vår kundtjänst HUVUD TYP SEKTION Plant huvud Sluten ände Semihexagonal HUPX STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg M4 M5 15,0 0,5-2,0 M4HUPX20A4/316 6,1 9,0 1,0 6, ,2 17,5 0,5-3,0 M5HUPX30A4/316 7,1 10,0 1,0 7, ,0 M6 21,5 0,5-3,0 M6HUPX30A4/316 9,1 12,0 1,5 9, ,6 M8 23,5 0,5-3,0 M8HUPX30A4/316 11,1 15,0 1,5 11, ,6 Tillgänglighet: var vänlig kontakta vår kundtjänst =Gänga; =Nominell längd; =Greppvidd (Min - Max); =Hålstorlek; =Nominell huvuddiameter; =Nominell huvudtjocklek; =Nominell cylinderdiameter 182

184 Syrafast/Rostfritt stål AISI 316 N-SERIE HUKO HUVUD TYP SEKTION Självförsänkt huvud Öppen ände Semihexagonal M4 M5 11,0 0,5-2,0 M4HUKO20A4/316 6,1 6,5 0,5 6, ,2 12,0 0,5-3,0 M5HUKO30A4/316 7,1 7,5 0,5 7, ,5 M6 14,5 0,5-3,0 M6HUKO30A4/316 9,1 9,5 0,5 9, ,3 M8 16,0 0,5-3,0 M8HUKO30A4/316 11,1 11,5 0,5 11, ,9 Tillgänglighet: var vänlig kontakta vår kundtjänst HUKX HUVUD TYP SEKTION Självförsänkt huvud Sluten ände Semihexagonal STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg M4 M5 15,5 0,5-2,0 M4HUKX20A4/316 6,1 6,5 0,5 6, ,8 18,0 0,5-3,0 M5HUKX30A4/316 7,1 7,5 0,5 7, ,7 M6 21,5 0,5-3,0 M6HUKX30A4/316 9,1 9,5 0,5 9, ,7 M8 24,0 0,5-3,0 M8HUKX30A4/316 11,1 11,5 0,5 11, ,7 Tillgänglighet: var vänlig kontakta vår kundtjänst =Gänga; =Nominell längd; =Greppvidd (Min - Max); =Hålstorlek; =Nominell huvuddiameter; =Nominell huvudtjocklek; =Nominell cylinderdiameter 183

185 J-SERIE Stål HUVUD TYP SEKTION SEKTION Plant huvud Öppen ände Rund Linjära räfflor SPH-RLT M4 M5 M6 M8 9,5 0,5-1,5 SPH415RLT 6,1 9,3 0,8 6, ,3 10,5 1,5-2,5 SPH425RLT 6,1 9,3 0,8 6, ,4 11,5 1,5-2,5 SPH525RLT 7,1 10,3 1,0 7, ,9 12,5 2,5-3,5 SPH535RLT 7,1 10,3 1,0 7, ,0 13,5 0,5-2,5 SPH625RLT 9,1 12,3 1,5 9, ,8 15,0 2,5-4,0 SPH640RLT 9,1 12,3 1,5 9, ,9 15,0 1,0-2,5 SPH825RLT 11,1 14,3 1,5 11, ,4 16,5 2,5-4,0 SPH840RLT 11,1 14,3 1,5 11, ,6 HUVUD TYP SEKTION Självförsänkt huvud Öppen ände Rund SFH-SF STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg M4 M5 M6 M8 10,0 0,5-1,5 SFH415SF 6,1 7,0 0,5 6, ,0 11,0 1,5-2,5 SFH425SF 6,1 7,0 0,5 6, ,2 11,0 0,5-1,5 SFH515SF 7,1 8,0 0,5 7, ,5 12,0 1,5-2,5 SFH525SF 7,1 8,0 0,5 7, ,6 14,0 0,8-2,5 SFH625SF 9,1 10,0 0,5 9, ,2 15,5 2,5-4,0 SFH640SF 9,1 10,0 0,5 9, ,8 15,5 1,0-2,5 SFH825SF 11,1 12,0 0,5 11, ,5 =Gänga; =Nominell längd; =Greppvidd (Min - Max); =Hålstorlek; =Nominell huvuddiameter; =Nominell huvudtjocklek; =Nominell cylinderdiameter 184

186 Stål J-SERIE SFH-RLT HUVUD TYP SEKTION YTA Självförsänkt huvud Öppen ände Rund Linjära räfflor STANDARD- FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL mm mm mm mm mm mm kg M4 M5 M6 M8 10,0 0,5-1,5 SFH415SF-RLT 6,1 7,0 0,5 6, ,0 11,0 1,5-2,5 SFH425SF-RLT 6,1 7,0 0,5 6, ,2 12,0 1,5-2,5 SFH525SF-RLT 7,1 8,0 0,5 7, ,5 13,0 2,5-3,5 SFH535SF-RLT 7,1 8,0 0,5 7, ,6 14,0 0,5-2,5 SFH625SF-RLT 9,1 10,0 0,5 9, ,2 15,5 2,5-4,0 SFH640SF-RLT 9,1 10,0 0,5 9, ,8 15,5 1,0-2,5 SFH825SF-RLT 11,1 12,0 0,5 11, ,5 17,0 2,5-4,0 SFH840SF-RLT 11,1 12,0 0,5 11, ,9 SRH Rörmutter HUVUD TYP SEKTION Böjd Under huvudet Öppen ände Rund Speciellt designad fläns för att garantera att POP Nut -muttern förblir i rät vinkel i förhållande till rörets modermaterial STANDARD- REKOMMENDERAD FÖRPACKNING BETECKNING RÖRDIAMETER /1.000 BESTNR ANTAL mm mm mm mm mm mm kg M5 M6 M8 12,5 1,0-2,0 SRH520/28,6 7,1 10,3 7,0 25,4-28, ,0 16,5 1,5-3,0 SRH630/25,4 9,1 13,0 9,0 22,2-25, ,6 16,5 1,5-3,0 SRH630/31,8 9,1 13,0 9,0 28,6-31, ,6 18,0 1,5-3,0 SRH830/25,4 11,1 15,5 11,0 22,2-25, ,0 =Gänga; =Nominell längd; =Greppvidd (Min - Max); =Hålstorlek; =Nominell huvuddiameter; =Nominell huvudtjocklek; =Nominell cylinderdiameter 185

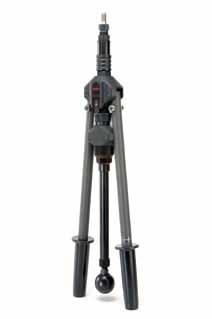

187 Handverktyg PNT110 PNT210 PNT310 PNT410 PNT110 Handtång Professionell standard, kraftigt gjutaluminium och ståldesign Snabbt byte av dorn och munstycken Justerbar framskjutning av dorn Rundade handtag för bättre grepp Specifikationer Vikt 0,68 kg Längd 245 mm Höjd 108 mm Bredd 25,15 mm Slaglängd upp till 7,86 mm Kapacitet Aluminium öppen och sluten Stål öppen och sluten Rostfritt Stål öppen och sluten Bestnr M3 - M6 M3 - M5 M3 - M5 PNT210 Spärrverktyg Professionell standard, högkapacitetsverktyg av starkt stål Snabbt byte av dorn och munstycken Slagjustering med display av skala Justerbar framskjutning av dorn Specifikationer Vikt 1,15 kg Längd 210 mm Höjd 157 mm Nosdiameter 21,60 mm Kapacitet Aluminium öppen och sluten Stål öppen och sluten Rostfritt Stål öppen och sluten Bestnr M4 - M12 M4 - M12 M4 - M12 PNT310 Hävverktyg Långt hävverktyg för optimal dragkraft Snabbt byte av dorn och munstycken Snabbt tillbakasnurrande arm för snabbt tillbakadragande från fästa insatser Slagjustering med display av skala Specifikationer Vikt 2,45 kg Längd 560 mm Nosdiameter 25,10 mm Kapacitet Aluminium öppen och sluten Stål öppen och sluten Rostfritt Stål öppen och sluten Bestnr M4 - M12 M4 - M10 M4 - M8 PNT410 Kraftigt Hävverktyg Ny innovativ kamdesign konverterar hävrörelse till dragkraft utan användning av länksystem Långt hävverktyg för optimal dragkraft Snabbt byte av dorn och munstycken Slagjustering med display av skala Specifikationer Vikt 2,05 kg Längd 580 mm Nosdiameter 24,00 mm Kapacitet Aluminium öppen och sluten Stål öppen och sluten Rostfritt Stål öppen och sluten Bestnr M5 - M12 M5 - M12 M5 - M

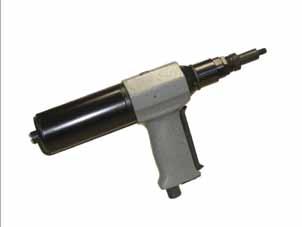

188 Kraftverktyg PNT800A Lätt och kompakt hydraulpneumatiskt verktyg för montering av blindnitmuttrar från M3 till M10. Automatisk funktion för pågängning av blindnitmutter vilket ger snabb montering. Synlig skala för inställning av slaglängd på verktygets sida. Funktioner och fördelar: Kompakt och lätt verktyg En avtryckare för samtliga funktioner Dragdorn och munstycken för M4-M8 medföljer En avtryckare för samtliga funktioner Bygel för montering i balansblock Enkelt byte av dragdorn och munstycke Luftnippel med svivelkoppling Specifikationer Kapacitet Vikt Längd Höjd Slaglängd Arbetslufttryck Luftförbrukning 1,7 kg 288 mm 263 mm 1,3-6,5 mm bar ca. 6,5 l/insats Aluminium öppen och sluten Stål öppen och sluten Rostfritt Stål öppen och sluten M3 - M10 M3 - M10 M3 - M8 PNT800A Bestnr: Dragdorn och munstycken för M4-M8 medföljer Dragdorn och munstycken Gänga Dragdorn Munstycke M M M M M M Ett utökat sortiment av dragdorn och munstycken för POP-nut med tunna väggar finns på förfrågan

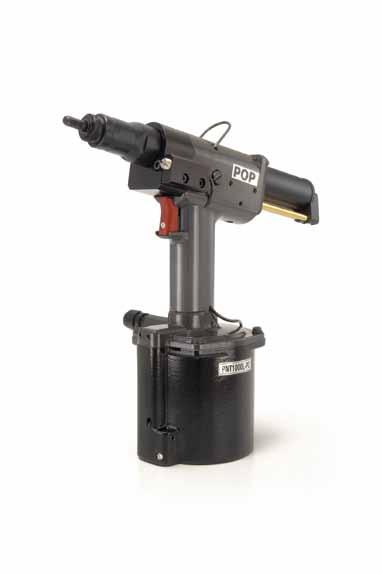

189 Kraftverktyg Pneumatic Control (PC) Pneumatic Control versionen av POP Nut kraftverktyg justerar automatiskt sättkraften efter applikationens egenskaper. Detta möjliggör en mer konsekvent fastsättning för flera olika godstjocklekar utan att behöva justera slaglängden. Funktioner och fördelar: Ingen slaglängdsjustering nödvändig för samma dimension av POP-Nut i olika applikationer Ger en konsekvent fastsättning för flera olika godstjocklekar En avtryckare för samtliga funktioner Enkelt byte av dragdorn och munstycke Luftnippel med svivelkoppling Bygel för montering i balansblock Förhindrar applikations- och mutterskador orsakade av dubbla dragningar PNT800L-PC Bestnr: Dragdorn och munstycken för M4-M8 medföljer PNT1000L-PC Bestnr: Dragdornar och munstycken för M8 och M10 medföljer PNT800L-PC Specifikationer Dragdorn och munstycken Kapacitet Vikt Längd Höjd Slaglängd Arbetstryck Luftförbrukning 1,81 kg 288 mm 268 mm 1,3-6,5 mm 4,9-5,9 bar ca 6,5l/insats Gänga Dragdorn Munstycke M M M M M Aluminium öppen och sluten Stål öppen och sluten Rostfritt Stål öppen och sluten M6 - M10 M4 - M10 M4 - M10 PNT1000L-PC Specifikationer Dragdorn och munstycken Kapacitet Vikt Längd Höjd Slaglängd Arbetstryck Luftförbrukning 2,77 kg 315 mm 295 mm 1,3-10,5 mm 4,9-5,9 bar ca 6,5l/insats Gänga Dragdorn Munstycke M M M M Aluminium öppen och sluten Stål öppen och sluten Rostfritt Stål öppen och sluten M6 - M12 M6 - M12 M6 - M12 Ett utökat sortiment av dragdorn och munstycken för POP-nut med tunna väggar finns på förfrågan

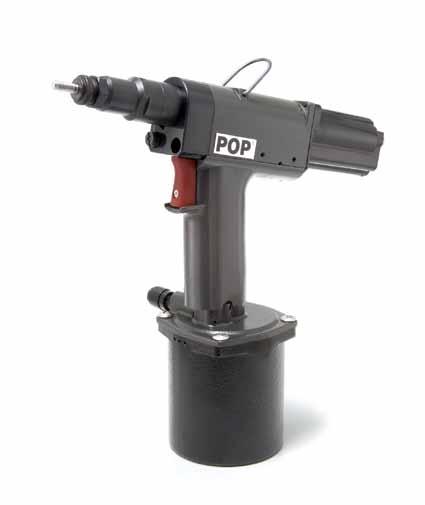

190 Kraftverktyg PNT200 Lättviktigt hydraul-pneumatiskt verktyg med pistolgrepp där manöverhandtaget styr alla verktygets funktioner. Bestnr Specifikationer Vikt 1,2 kg Längd 220 mm Höjd 150 mm Slaglängd 0-5 mm Lufttryck bar Kapacitet Aluminium öppen och sluten Stål öppen och sluten Rostfritt Stål öppen och sluten M3 - M8 M3 - M6 M3 - M5 PNT812 Hydraul-pneumatiskt verktyg med pistolgrepp där manöverhandtaget styr alla verktygets funktioner. Bestnr Specifikationer Vikt 2,0 kg Längd 350 mm Höjd 180 mm Slaglängd 0-4 mm Lufttryck bar Kapacitet Aluminium öppen och sluten Stål öppen och sluten Rostfritt Stål öppen och sluten M3 - M10 M3 - M8 M3 - M

191 Kraftverktyg XT20 Hydraul-pneumatiskt verktyg av medelkapacitet som är lämpligt för mindre dimensioner. Justerbar slaglängd för optimal fastsättning av insats. Bestnr Specifikationer Vikt 1,7 kg Längd 291 mm Höjd 155 mm Slaglängd Max. 5 mm Cykeltid < 2,5 sek Lufttryck bar Kapacitet Aluminium öppen och sluten Stål öppen och sluten Rostfritt Stål öppen och sluten M3 - M8 M3 - M6 M3 - M5 XT80 Hydraul-pneumatiskt verktyg av medel- till hög kapacitet som har ett brett arbetsområde och lämpar sig väl för serieproduktion. Justerbar slaglängd för optimal fastsättning av insats. Bestnr Specifikationer Vikt 2,4 kg Längd 361 mm Höjd 157 mm Slaglängd Max. 6 mm Cykeltid < 2,5 sek Lufttryck bar Kapacitet Aluminium öppen och sluten Stål öppen och sluten Rostfritt Stål öppen och sluten M3 - M10 M3 - M10 M3 - M8 XT90 Hydraul-pneumatiskt verktyg av hög kapacitet som är lämpligt de riktigt tunga dimensionerna och serierna. Justerbar slaglängd för optimal fastsättning av insatsen. Bestnr Specifikationer Vikt 2,7 kg Längd 358 mm Höjd 167 mm Slaglängd Max. 6 mm Cykeltid < 2,5 sek Lufttryck bar Kapacitet Aluminium öppen och sluten Stål öppen och sluten Rostfritt Stål öppen och sluten M4 - M12 M4 - M12 M4 - M

192 POP Nut Automatiskt System BMS 6200 Elektriskt fästsystem för blindnitmuttrar med automatisk frammatning väl lämpat för många applikationer. Tekniska detaljer: Integrerat verktygsslag på 100 mm med kontrollerat isättningstryck Analog mätning av verktygsslag Endast en servomotor för alla funktioner Omvandlare för åtdragningsmoment och inställning av kraft Vinkelstyrning Gängkontroll före och efter fastsättning (gängans smidighet) Multifunktionellt kontrollsystem med 12 pekskärm och operatörsguide Flexibelt frammatningsrör för fästelement Valfria tillbehör tillgängliga Specifikationer Nitmutterns storlek Max. åtdragningsmoment Max. hastighet Verktygsslag Max. nitningsstyrka Nitningsslag Ungefärlig vikt M5 - M6 15 mm 1200 rpm 100 mm 7 kn 15 mm 25 kg 191

193 WellNut Tekniska Data Vibrations-/isoleringseffekt WellNut ger utmärkt vibrations- och isoleringseffekt för att absorbera vibrationer och brus. Tätningseffekt WellNut kan användas som tätningar för vätskor och gaser. De är speciellt lämpade för användning i en omgivning med lågt tryck. Isoleringseffekt WellNut uppvisar utmärkta elektriska isoleringsegenskaper. WellNut finns tillgänglig i en standardversion av neoprengummi eller EPDM. Neoprengummi ger stabil styrka och i genomsnitt innehar det alla fördelaktiga egenskaper. EPDM är speciellt lämpligt i utomhusmiljö där muttern måste vara tålig mot väder och vind, ozon etc. Monteringsmetod WellNut kan monteras när kopplingsskruven dragits åt Sätt i WellNut i basmaterialet Sätt i den komponent och bult som ska fästas i WellNut -muttern Fäst WellNut -muttern och komponenten med hjälp av en skruvmejsel etc. Multipla basmaterial kan fästas effektivt Stabil fäststyrka går att uppnå även i ett slutet eller djupt hål WellNut Beteckningar WN WellNut Typ A Standardfläns L Stor fläns S Snap-in E Hylsa Typ WNP A Material P Neoprene E EPDM Gänga Metrisk M 03 = M3 Längd Nominell, i millimeter 192

194 WellNut Standardfläns Idealisk för allmänna användningsändamål, där dämpning av vibrationer och stötar krävs M3 M4 M5 M6 M8 11,1 0,4-4,0 WNPA-0311-E632 8,0 11,5 1,6 8, ,5 11,4 0,4-4,0 WNPA-0411-B832 8,0 11,1 1,3 8, ,7 13,1 0,4-4,9 WNPA S 9,6 12,7 0,9 9, ,7 15,9 0,9-5,9 WNPA-0516-Q1032 9,6 14,3 1,0 9, ,0 20,6 7,9-11,4 WNPA-0521-H1032 9,6 14,1 0,9 9, ,0 25,4 7,9-16,3 WNPA SL 9,6 14,3 1,3 9, ,2 38,1 20,6-29,0 WNPA XL 9,6 14,3 1,3 9, ,5 14,7 0,4-2,8 WNPA /4S 12,7 16,0 1,3 12, ,5 19,1 4,8-8,7 WNPA-0619-W ,7 16,1 1,3 12, ,0 25,4 6,4-11,6 WNPA-0625-J ,7 16,1 1,3 12, ,0 15,2 0,4-4,0 WNPA-0815-E ,9 22,2 3,2 15, ,0 Stor fläns Stor fläns ökar den bärande ytan för svagare/tunnare material STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg M3 M4 M5 M6 24,0 9,5-15,4 WNPL-0324-C632 6,3 14,1 0,9 6, ,2 12,7 0,4-4,4 WNPL-0413-C832 8,0 19,1 1,5 8, ,7 15,8 0,8-5,8 WNPL-0516-G1032 9,6 19,1 4,8 9, ,0 15,8 0,8-5,8 WNPL-0516-J1032 9,6 19,1 2,0 9, ,9 16,3 0,8-4,8 WNPL-0615-D ,7 18,8 4,8 12, ,7 =Gänga; =Nominell längd; =Greppvidd (Min - Max); =Hålstorlek; =Nominell huvuddiameter; =Nominell huvudtjocklek; =Nominell cylinderdiameter 193

195 WellNut Snap-In-funktion (fastknäppning) tillåter en komponent att förmonteras på modermaterialet. Idealisk för användning i monteringslinje. Snap-In (snäppförslutning) M4 M5 M6 9,6 0,4-1,3 WNPS D832 8,0 12,7 1,3 8, ,3 8,7 0,4-1,3 WNPS-0509-NP1032 9,6 13,0 1,5 9, ,5 9,7 0,4-1,3 WNPS-0510-N1032 9,6 15,9 1,3 9, , ,0 14,7 0,4-1,6 WNPS-0615-ACM6X1 12,7 20,0 1,3 12, ,0 Metallhylsan tillhandahåller ett bastant bärande område åt fästskruven och garanterar en jämn åtdragning av applikationen. Hylsa STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg M3 M4 M5 M6 10,5 0,5-2,0 WNPE-0311-C320LSV 7,1 10,5 3,0 7, ,3 11,5 0,5-2,0 WNPE-0412-C420SV 8,5 11,5 1,2 8, ,7 11,5 0,5-2,0 WNPE-0412-C420LSV 8,5 12,5 3,5 8, ,2 11,5 0,5-2,0 WNPE-0412-C420L5SV 8,5 12,5 3,5 8, ,1 13,7 0,5-2,0 WNPE-0514-C520SV 10,6 13,5 1,2 10, ,0 13,7 0,5-2,0 WNPE-0514-C520LSV 10,6 14,8 4,0 10, ,8 17,5 0,5-2,0 WNPE-0618-C620LSV 13,9 18,9 4,5 13, ,6 17,5 0,5-2,0 WNPE-0618-E620LSV 13,9 18,9 4,5 13, ,7 =Gänga; =Nominell längd; =Greppvidd (Min - Max); =Hålstorlek; =Nominell huvuddiameter; =Nominell huvudtjocklek; =Nominell cylinderdiameter 194

196 Jack Nut Jack Nut Beteckningar JN JackNut Typ L Long S Short Typ JNL - 04 Metrisk M 04 = M4 Gänga Jack Nut är en nitmutter med plant huvud och falsad kropp designad för att monteras i mjuka eller spröda material som plast, papper eller glas. Dess fyra ben expanderar bakom modermaterialet och ger utmärkt utdragsmotstånd, speciellt i mjuka material. Jack Nut -muttern kan bestrykas med RAINTITE för att täta mot fukt och hård PVC-plast för att förhindra repor och galvanisk korrosion. Jack Nut -insatser överensstämmer med RoHS-direktiven. Monteringsmetod 1 Trä på Jack Nut -insatsen på monteringsverktygets dorn, för därefter in den hela vägen 2 Komprimera insatsen till fullo, avlägsna därefter monteringsverktyget 3 Passera maskinskruven genom den del som ska fästas, spänn därefter fast tills den sitter väl åt Idealisk för användning i tunna, mjuka eller spröda applikationsmaterial STANDARD- BULKFÖRPACKNING FÖRPACKNING BETECKNING /1.000 BESTNR ANTAL BESTNR ANTAL mm mm mm mm mm mm kg M4 M5 M6 16,5 0,4-4,8 JNS-04 8,4 11,9 1,9 7, ,8 22,9 4,8-9,5 JNL-04 8,4 12,2 1,9 7, ,0 17,9 0,4-4,8 JNS-05 10,1 13,5 1,9 9, ,7 23,5 4,8-9,5 JNL-05 10,1 13,9 1,9 9, ,9 18,2 0,4-4,8 JNS-06 11,4 15,9 1,9 11, ,6 23,0 4,8-9,5 JNL-06 11,4 15,9 1,9 11, ,1 =Gänga; =Nominell längd; =Greppvidd (Min - Max); =Hålstorlek; =Nominell huvuddiameter; =Nominell huvudtjocklek; =Nominell cylinderdiameter 195

197 Jack Nut -verktyg PNT200JN Bestnr Trä på Jack Nut -muttern på verktygets dorn Placera Jack Nut -muttern i hålet Tryck på den övre avtryckaren för att installera Jack Nut -muttern. Verktyget stoppar vid ett förinställt åtdragningsmoment Tryck på den nedre avtryckaren för att vrida tillbaka JNT2200 Ett handdrivet verktyg kan montera hela sortimentet av Jack Nut produkter. Trä på en Jack Nut -mutter på verktygets dorn Sätt i Jack Nut -muttern i hålet Tryck samman verktygets handtag Vrid den övre knappen moturs för att trä av Verktyget inhandlas förmonterat med utvald dorn Verktyg och Dorn Bestnr M M M JNT2400 Bestnr Ett slagkontrollerat verktyg som monterar hela sortimentet av Jack Nut fästelement. Ställ in verktygets slag enligt manualen Trä på en Jack Nut -mutter på verktygets dorn Sätt i Jack Nut -muttern i hålet Tryck samman verktygets handtag Vrid den bakre knappen moturs för att trä av Verktyg och dorn köpes separat Dorn Bestnr M M M JNT1100 Bestnr JNT1100 är ett enkelt lågprisverktyg som greppar tag i Jack Nutens huvud så att det kan monteras med en skruv och spärrmekanism eller ringnyckel. Placera en skruv i hålet i nyckeln Trä på en Jack Nut -mutter Sätt i Jack Nut -muttern i hålet Fäst bulthuvudet med en nyckel eller spärrmekanism för att montera Jack Nut -muttern 196

198 Ordlista och tekniska råd Huvudtyper Plant Försänkt Självförsänkt Kroppstyper Rund Rund, Räfflad Hexagon Öppen ände Sluten ände Att föredra. Det ger bra bäring för applikationsytan och den bultförsedda delen. Används för fästelement med plant huvud som måste försänkas i applikationen Vi rekommenderar att huvud är plant eller sticker upp lite ovanför materialytan för maximal frontkontakt och fastspänning. Används för nästan plan insats och som ett alternativ till försänkt montering. Det rekommenderas inte för hål med bred tolerans eller i mjukt och segt material. Används i applikationer för allmänna ändamål. Vi rekommenderar sexkantig kropp om det krävs högt åtdragningsmotstånd. Ger bättre vridmotstånd i runda hål, speciellt i mjukare material som teknikplast. (acetalkopolymer, acetalhomopolymers, polyamider). Används i samband med ett sexkantigt hål för att ge maximalt motstånd till tillämpat åtdragningsmoment eller avskruvning. Att föredra. Optimal längd. Minimal framskjutning av sluten sida. Inte avgörande för bultlängden eftersom bulten kopplar samman alla POP NUT -gängorna. Används när det behövs en ingång i materialet förbi låsbulten. Det kan behövas en speciell i tätt sammanpressade applikationer. Material och ytbehandling Stål Aluminium Rostfritt Stål Ytbehandlingar Lågkolhaltigt stål, zinkpläterat med krom VI-fri passivering, som används för applikationer i allmänhet med högre temperaturmotstånd. Aluminiumlegering, självfärgande. Används när låg vikt och högre korrosionsmotstånd krävs. Självfärgande A2 eller A4 rostfritt stål som ger högre temperatur och korrosionsmotstånd. POP Nut -muttrar av rostfritt stål är lämpliga för vissa applikationer i livsmedelsberedningsindustrier. Mer information finns tillgänglig på begäran. På begäran finns det tillgång till alternativa ytbehandlingar för applikationer i ogynnsamma miljöförhållanden. Klämtjocklek, greppvidd och håldimension Klämtjocklek Greppvidd Hålstorlek Inställda mått på sluten sida Inställd Axiallängd Den totala tjockleken på de material i vilka POP Nut -muttern ska monteras. En särskild POP Nut -mutter lämpa sig för material av specifik maximi- och minimitjocklek. De rekommenderade hålmåtten för applikation specificeras i den tillämpliga POP Nut -tabellen. Framskjutning av ände är inställd till ungefär 60% av POP Nut -mutterns kroppslängd plus 1 mm för bultände och framskjutning där så är tillämpligt. Vi rekommenderar att ni gör en provinställning om måtten är kritiska. Val av POP Nut Applikationsmaterialets densitet och tjocklek skall vara tillräckligt för att bära upp den fastsatta ändflänsens formation. Avgör vilken materialtjocklek, gängstorlek och åtdragningsmotstånd som krävs för applikationen. Bestäm POP Nut - materialet baserat på applikationens omgivande förhållanden. Den fastsatta delen ska röra vid POP Nut -mutterns huvud för maximal åtdragningsprestanda. Fastställ de rekommenderade hålmåtten för POP Nut -mutterns storlek med hjälp av lämpliga tabeller. Applikationens bultstyrka ska vara åtminstone enligt metrisk klass 8.8 och dess passform i enlighet med metrisk 6H-design. Bultgängan ska vara tillräckligt lång för att kopplas ihop med alla POP Nut -mutterns gängor. Rekommenderad bultlängd Kvalitetsackreditering Vi rekommenderar att skruven skall skjuta ut med åtminstone 2 gänglängder utöver POP Nut -mutterns öppna ände. När det gäller POP Nut -mutter med sluten ände rekommenderar vi att följande formel används: - Maximal bultlängd = X+S+e+L2 där X = den fästa delens tjocklek; S = POP Nut -mutterns flänstjocklek; e = applikationens tjocklek; L2 = kroppens längd efter fixering Godkännande som kvalitetssystem av världens ledande tillverkare av hushållsmaskiner förstärker vår ackreditering enligt QS9000 / ISO9001 / TS Som ett resultat av fortsatt förbättring av vår design, kan POP fästelementprodukter undergå ändringar. Det senaste inom tekniska data och ritningar för varje specifik produkt finns tillgängligt på begäran

199 Pressfästelement Captive Tekniska data 201 Captive Sortimentguide 203 Captive Fästelement 205 Flangeform 239 K-Press 241 ISC Pressmutter 242 Haeger Verktygssystem

200 Captive, Sexkantig pressmutter, Flangeform och ISC är pressfästelement som fungerar genom att tryckas ner i tunnplåt. När de pressas ner i tunnplåt blir dessa fästelement en integrerad del av applikationen, och eliminerar problem med lös hårdvara. Dessutom ger pressfästelement mervärde genom att spara tid som vanligtvis lades ner på inledande monteringsprocesser, liksom förbättrad tidseffektivitet vid service. Typapplikationer för pressfästelement är bilkomponenter, hushållsmaskiner, datorer, elektroniska apparater, kassaapparater och skyddshöljen. Captive Captive erbjuder ett brett sortiment med pressfästelement av hög kvalitet, inklusive muttrar, presskruvar och distansskruvar. Flangeform Flangeform ger hållfasta fästpunkter, speciellt i tunn och förbehandlad plåt, kombinerat med enastående böjningsmotstånd. K-Press K-Press är en sexkantig pressmutter som ger en fullt belastningsbar gänga i tunnplåt och andra syntetiska material. K-Press gör monteringsprocessen snabb och enkel och eliminerar behovet av svetsning eller nitning. ISC ISC Pressmutter är idealisk för lättviktiga produkter eftersom de ger en fullt belastningsbar gänga i applikationer med låg hållfasthet. Captive är ett registrerat varumärke som tillhör Captive Fastener Corporation. Flangeform är ett registrerat varumärke som tillhör BAS Components Ltd

201 200

202 Captive Tekniska data Captive Installation Captive Pressfästelement pressas in i ett hål i tunnplåten genom att trycka in den med kraft. Detta leder till kallflytning i plåtmaterialet, som skjuts undan av räfflingen, in i den skårade delen på pressfästelementets skaft. När den väl är ordentligt inpressad, förhindrar det räfflade området att den vrids ut när den andra delen spänns fast. Captive Pressfästelement för spröda material pressas in i tryckta kretskort och osegt material och hålls permanent på plats av ett greppfäste. Både presskruvar och pressmuttrar för spröda material står emot kraftiga utdrags- och vridkrafter. Captive Svetsmutter är självledande när den placeras i hål; dessutom är den rund och eliminerar behovet av indexering. Pilothöjderna skyddar dessutom gängorna från svetsstänk. 1 För in skruven i det borrade eller utstansade hålet 2 Pressa samtidigt hårt så att räfflingen skjuter ner materialet och kallflytningen i skruvens nedre del. 3 Den ska pressas ner med kraft tills skruvaxeln sitter försänkt i plåten. Låsringen kommer då att låsa fast skruven på sin plats. Galvanisk korrosion Galvanisk korrosion kan inträffa när två olika metaller kommer i kontakt med varandra i närvaro av en elektrolyt. Om metallerna inte passar ihop kan en beläggning såsom zink hjälpa till att minska kontaktytan. Följande tabell ger en översikt av möjliga korrosiva effekter på fästelementet i kontakt med olika komponentmaterial. För ytterligare detaljer eller information vänligen kontakta oss. MATERIAL ELLER YTBEHANDLING Stål Alumininium KONTAKTMETALL Rostfritt stål Fiberglas Rostfritt stål Stål Alumimum och legeringar Zink Kopparlegeringar Tenn Nickel Kadmium Förklaring Ingen påverkan Liten korrosionbenägenhet Ökad korrosionsbenägenhet Hög korrosionsbenägenhet Captive är ett registrerat varumärke som tillhör Captive Fastener Corporation 201

203 Captive Beteckningar Captive beteckningar är sammansatta enligt formeln nedan: C-M3-1 ET Ytbehandling Längdkod Gänga Serie Captive ytbehandling Om inget annat anges kommer Captive att levereras med en ytbeläggning av blankförzinkad kromat (överensstämmande med RoHS-direktiven). Andra ytbehandlingar som finns tillgängliga för Captive Fästelement:- Plätering Kromatering Suffix Svart oxid N/A BO Tenn N/A ET Kadmium Svart torr oljefilm EF Zink Blank ZI Ingen N/A X Symboler för datatabeller Gänga Minsta plåttjocklek (mm) Hålets storlek i plåten (mm) Vridkraft (Nm) Minsta avstånd från hålets mittlinje till kanten (mm) Max. åtdragningsmoment för mutter (Nm) Monteringskraft (kn) Utdragskraft (N) Genomdragskraft (N) Captive är ett registrerat varumärke som tillhör Captive Fastener Corporation 202

204 Sortimentkatalog över Captive fästelement Stål Rostfritt stål Aluminium Övrig Pressmutter C CS 205 Pressmutter av aluminium CA 207 Pressmutter för rostfritt stål CFSP 208 Flytande pressmutter CFAS CFAC 209 Försänkt pressmutter CFL 210 Sluten pressmutter CFB CFBS 211 Pressmutter med nylonlåsring CPL CPLC 212 Miniatyrpressmutter CFE, CFEO, CFEX, CFEOX 213 Pressmutter för spröda material CKF2 CKFS2 214 Svetsmutter CFWN CFWNS 215 Panelskruv CPFC2 216 Panelskruv med låg profil LPH 217 Presskruv med högt vridmoment HCH HCHS HCHB Fosforbrons 218 Presskruv CH CHS CHA 219 Presskruv med stort huvud TCH TCHS

205 Stål Rostfritt stål Aluminium Övrig Presskruv för montering nära kanter CHE CHES 222 Presspinne CH, CHN CHS CHA 223 Konisk styrpinne CGS 224 Presskruv för rostfri tunnplåt CHTS 225 Presskruv för spröda material CKFH Fosforbrons 226 Distans med Spring Top CFSSS CFSSC CFSSA 227 Miniatyrdistansmutter CF40 CF40S 228 Distansmutter, öppen CFSO CFSOS CFSOA 229 Distansmutter, sluten CFBSO CFBSOS CFBSOA 231 Distans, ogängad öppen CFSO CFSOS CFSOA 233 Distansmutter för tunnplåt CFT CFTS CFTA 234 Distansmutter för spröda material CKFE CKFSE 235 Distansmutter för jordförbindelse CFSOSG CFSOAG 236 Fjäderbelastad låskolv CPN, CPR 237 Kragande distansmutter för spröda material CKFB3 Mässing

206 Pressmutter C CS Ger starka lastbärande gängor i tunnplåt och andra tunna material Tillfredsställer specifika funktioner enligt MIL-N-45938/1 Gängklass 2B, MIL-S-7742; (6H ISO- metrisk) Plåthårdhet Serie Material Ytbehandling max. rockwell C Sätthärdat Kolstål Blankförzinkad ASTM B HRB CS Serie 300 Rostfritt Stål Passiverad ASTM A380 70HRB BETECKNING ROSTFRITT GÄNGA KOLSTÅL STÅL max. min. Ø+0,08,-0,0 min. max. ± 0,25 ± 0,25 mm mm mm mm mm mm mm M2 x 0,4 M2,5 x 0,45 M3 x 0,5 M3,5 x 0,6 M4 x 0,7 M5 x 0,8 C-M2-0 CS-M2-0 0,76 0,8 C-M2-1 CS-M2-1 0,97 1,0 C-M2-2 CS-M2-2 1,37 1,4 C-M2-3 CS-M2-3 2,21 2,3 C-M2.5-0 CS-M ,76 0,8 C-M2.5-1 CS-M ,97 1,0 C-M2.5-2 CS-M ,37 1,4 C-M2.5-3 CS-M ,21 2,3 C-M3-0 CS-M3-0 0,76 0,8 C-M3-1 CS-M3-1 0,97 1,0 C-M3-2 CS-M3-2 1,37 1,4 C-M3-3 CS-M3-3 2,21 2,3 C-M3.5-0 CS-M ,76 0,8 C-M3.5-1 CS-M ,97 1,0 C-M3.5-2 CS-M ,37 1,4 C-M3.5-3 CS-M ,21 2,3 C-M4-0 CS-M4-0 0,76 0,8 C-M4-1 CS-M4-1 0,97 1,0 C-M4-2 CS-M4-2 1,37 1,4 C-M4-3 CS-M4-3 2,21 2,3 C-M5-0 CS-M5-0 0,76 0,8 C-M5-1 CS-M5-1 0,97 1,0 C-M5-2 CS-M5-2 1,37 1,4 C-M5-3 CS-M5-3 2,21 2,3 4,25 4,8 4,22 6,3 1,5 4,25 4,8 4,22 6,3 1,5 4,25 4,8 4,22 6,3 1,5 4,75 5,6 4,73 7,1 1,5 5,4 6,9 5,38 7,9 2,0 6,4 7,1 6,38 8,7 2,0 M6 x 1,0 M8 x 1,25 M10 x 1,5 C-M6-1 CS-M6-1 1,37 1,4 C-M6-2 CS-M6-2 2,21 2,3 8,75 8,6 8,72 11,05 4,08 C-M6-3* CS-M6-3 3,05 3,2 C-M8-1 CS-M8-1 1,37 1,4 C-M8-2 CS-M8-2 2,21 2,3 10,5 9,7 10,44 12,65 5,47 C-M8-3* CS-M8-3 3,05 3,2 C-M10-1 CS-M10-1 2,21 2,3 C-M10-2 CS-M10-2 3,05 3,2 14,0 13,5 13,94 17,35 7,48 C-M10-3* CS-M10-3* 6,00 6,4 * Lagerhålls normalt ej. Efterfråga minimikvantitet och leveranstid. Captive är ett registrerat varumärke som tillhör Captive Fastener Corporation 205

207 Pressmutter C CS Installations- och prestandainformation APPLIKATION KALLVALSAT STÅL 5052-H34 ALUMINIUM GÄNGA HÖJDKOD kn N Nm kn N Nm M2 M2,5 M3 M3,5 M4 M5 M6 M8 M , ,1 11,2-15,6 2,1 6,7-8, , , , ,1 11,2-15,6 2,1 6,7-8, , , , ,1 11,2-15,6 2,1 6,7-8, , , , , , ,9 13,4-26,7 11,2-13, , , , , , , , ,6 18,0-27,0 11,2-13, , , , , , , , ,6 18,0-31,0 11,2-15, , , , , , , , ,6 27,0-36,0 18,0-32, , , , , ,0-36, ,1 18,0-32, , ,0-50, ,2 22,0-36, ,7-3 Captive är ett registrerat varumärke som tillhör Captive Fastener Corporation 206

208 Pressmutter av aluminium CA Pressmutter av aluminium som ger en stark lastbärande gängning Passar industrihål av standardstorlek Gängklass 2B, MIL-S-7742; (6H ISO-metrisk) Plåthårdhet, Serie Material Ytbehandling max. rockwell CA Aluminium 2024-T4 Ej tillgänglig 50HRB GÄNGA BETECKNING max. min. Ø+0,08,-0,0 min. max. ± 0,25 ± 0,25 mm mm mm mm mm mm mm M2 x 0,4 M3 x 0,5 M3,5 x 0,6 M4 x 0,7 M5 x 0,8 M6 x 1,0 CA-M2-1 0,97 1,0 CA-M2-2 1,37 1,4 CA-M3-1 0,97 1,0 CA-M3-2 1,37 1,4 CA-M ,97 1,0 CA-M ,37 1,4 CA-M4-1 0,97 1,0 CA-M4-2 1,37 1,4 CA-M5-1 0,97 1,0 CA-M5-2 1,37 1,4 CA-M6-1 1,37 1,4 CA-M6-2 2,21 2,3 4,25 4,8 4,22 6,3 1,5 4,75 5,6 4,73 6,3 2,0 5,40 6,9 5,38 7,1 2,0 6,00 7,1 5,97 7,9 3,0 7,50 7,9 7,47 9,5 3,8 8,75 8,6 8,72 11,1 4,1 Captive är ett registrerat varumärke som tillhör Captive Fastener Corporation 207

209 Pressmutter för rostfritt stål CFSP Ger starka lastbärande gängor i rostfri plåt som är så tunn som 0,8 mm Gängklass 2B, MIL-S-7742; (6H ISO-metrisk) Plåthårdhet, Serie Material Ytbehandling max. rockwell CFSP Utskiljningens härdningsgrad Passiverad ASTM A380 88HRB för rostfritt stål GÄNGA BETECKNING max. min. Ø+0,08,-0,0 min. max. ± 0,25 ± 0,25 mm mm mm mm mm mm mm M3 x 0,5 M4 x 0,7 M5 x 0,8 M6 x 1,0 CFSP-M3-0 0,76 0,8-1,0 CFSP-M3-1 0,97 1,00 4,25 4,8 4,22 1,5 6,3 CFSP-M3-2 1,37 1,40 CFSP-M4-0 0,76 0,8-1,0 CFSP-M4-1 0,97 1,00 5,40 6,9 5,38 2,0 7,9 CFSP-M4-2 1,37 1,40 CFSP-M5-0 0,76 0,8-1,0 CFSP-M5-1 0,97 1,00 6,40 7,1 6,38 2,0 8,7 CFSP-M5-2 1,37 1,40 CFSP-M6-1 1,37 1,40 8,75 8,6 8,72 4,1 11,1 Installations- och prestandainformation GÄNGA HÖJDKOD kn N Nm M3 M4 M5 M , , , , , , , , , ,5 Captive är ett registrerat varumärke som tillhör Captive Fastener Corporation 208

210 Flytande pressmutter CFAS CFAC Försedd med en flytande mutter som kompenserar för feltoleranser Flytningen fungerar minst 0,4 mm i alla riktningar från centrum, därför 0,8 mm totalt Ej låsande gängklass 2B, MIL-S-7742; (6H ISO-metrisk) Självlåsande gängklass 3B, ANSI B1-1; (6H ISO-metrisk) Plåthårdhet, Serie Material Ytbehandling max. rockwell CFAS Sätthärdat Kolstål Blankförzinkad ASTM B HRB CFAC Serie 300 Rostfritt Stål Passiverad ASTM A380 70HRB BETECKNING ROSTFRITT GÄNGA KOLSTÅL STÅL max. min. Ø+0,08,-0,0 max. max. Ø-,4 max. min. mm mm mm mm mm mm mm mm M3 x 0,5 M4 x 0,7 M5 x 0,8 CFAS-M3-1 CFAC-M3-1 0,97 1,0 CFAS-M3-2 CFAC-M3-2 1,37 1,4 CFAS-M4-1 CFAC-M4-1 0,97 1,0 CFAS-M4-2 CFAC-M4-2 1,37 1,4 CFAS-M5-1 CFAC-M5-1 0,97 1,0 CFAS-M5-2 CFAC-M5-2 1,37 1,4 7,4 7,34 7,40 9,1 3,3 7,6 9,4 9,32 9,30 11,2 3,3 8,6 10,3 10,29 10,30 11,9 4,3 9,0 M6 x 1,0 CFAS-M6-2* CFAC-M6-2* 1,37 1,4 13,1 13,06 13,00 15,3 5,3 11,0 * Lagerhålls normalt ej. Efterfråga minimikvantitet och leveranstid. Installations- och prestandainformation APPLIKATION KALLVALSAT STÅL ALUMINIUM 2024-T3 ALUMINIUM 5052-H34 GÄNGA HÖJD- KOD kn kn Nm kn kn Nm kn kn Nm M3 M4 M5 M Captive är ett registrerat varumärke som tillhör Captive Fastener Corporation 209

211 Försänkt pressmutter CFL Sitter helt försänkta i plåten medan de ger lastbärande gängor i material som är för segt att gängskära Gängklass 2B, MIL-S-7742; (6H ISO-metrisk) Plåthårdhet, Serie Material Ytbehandling max. rockwell CFL Serie 300 Rostfritt Stål Passiverad ASTM A380 70HRB GÄNGA BETECKNING max. min. Ø+0,08,-0,0 nom max. min. mm mm mm mm mm mm M2 x 0,4 M2,5 x 0,45 M3 x 0,5 M3,5 x 0,5 M4 x 0,7 M5 x 0,8 CFL-M2-1 1,50 1,5 4,34 4,40 4,80 CFL-M2-2 2,30 2,3 CFL-M ,50 1,5 4,34 4,40 4,80 CFL-M ,30 2,3 CFL-M3-1 1,50 1,5 4,34 4,40 4,80 CFL-M3-2 2,30 2,3 CFL-M ,50 1,5 5,35 5,40 6,40 CFL-M ,30 2,3 CFL-M4-1 1,50 1,5 7,34 7,40 7,94 CFL-M4-2 2,30 2,3 CFL-M5-1 1,50 1,5 7,87 7,90 8,73 CFL-M5-2 2,30 2,3 6,0 6,0 6,0 6,5 7,2 8,0 M6 x 1,0 CFL-M6-3 3,20 3,1 CFL-M6-4 8,71 4,00 8,75 9,53 3,9 8,8 CFL-M6-5 4,75 4,7 Installations- och prestandainformation APPLIKATION KALLVALSAT STÅL ALUMINIUM 5052-H34 GÄNGA MAX ÅTDRAGNINGSMOMENT FÖR SKRUV Nm kn kn kn kn M2 0,16 13,3 0,9 8,9 0,9 M2,5 0,23 13,3 0,9 8,9 0,9 M3 0,30 13,3 0,9 8,9 0,9 M3,5 0,40 15,0 1,0 8,9 0,9 M4 0,50 17,0 1,1 8,9 1,0 M5 0,80 17,0 1,1 11,0 1,1 M6 3,7 20,0 3,7 15,0 2,8 Captive är ett registrerat varumärke som tillhör Captive Fastener Corporation 210

212 Sluten pressmutter CFB CFBS Sluten pressmutter, med tätad gänga, är utformad för att ge utökad gänglängd i tunt plåtmaterial Sluter till så att inte smuts, oljor, fukt och frätande partiklar tränger in De är ofta mer lönsamma än muttrar och skruvsorter som kräver noggrant utarbetade tätningar och speciella monteringsprocedurer De kan monteras med hjälp av automatiska isättningsverktyg Plåthårdhet, Serie Material Ytbehandling max. rockwell CFB Sätthärdat Kolstål Blankförzinkad ASTM B HRB CFBS 300-serien för Rostfritt Stål Passiverad ASTM A380 70HRB BETECKNING ROSTFRITT GÄNGA KOLSTÅL STÅL max. min. Ø+0,08,-0,0 min. max ± 0,25 max min max ± 0,25 mm mm mm mm mm mm mm mm mm mm M3 x 0,5 M4 x 0,7 M5 x 0,8 M6 x 1,0 CFB-M3-1 CFBS-M3-1 0,97 1,0 CFB-M3-2 CFBS-M3-2 1,37 1,4 CFB-M4-1 CFBS-M4-1 0,97 1,0 CFB-M4-2 CFBS-M4-2 1,37 1,4 CFB-M5-1 CFBS-M5-1 0,97 1,0 CFB-M5-2 CFBS-M5-2 1,37 1,4 CFB-M6-1 CFBS-M6-1 1,37 1,4 CFB-M6-2 CFBS-M6-2 2,21 2,3 4,25 4,8 4,22 6,35 3,8 5,3 8,5 9,6 5,40 6,9 5,38 7,95 5,2 7,1 9,8 11,2 6,40 7,1 6,38 8,75 6,0 7,1 9,8 11,2 8,75 8,6 8,72 11,10 7,8 7,8 12,7 14,3 Installations- och prestandainformation APPLIKATION KALLVALSAT STÅL ALUMINIUM 5052-H34 GÄNGA HÖJDKOD min. mm kn kn Nm kn kn Nm M3 M4 M ,36 7, ,24-2 1, ,92 9, , ,92 8, ,81-2 1, ,05 12, , ,28 9, ,71-2 1, ,97 14, ,84 M6-1 1,4-2 2, ,75 17, ,17 Captive är ett registrerat varumärke som tillhör Captive Fastener Corporation 211

213 Pressmutter med nylonlåsring CPL CPLC Kombinerar pålitlig pressmontering med ett återanvändbart klart nylonlåselement Gängklass 2B, MIL-S-7742; (6H ISO-metrisk) Plåthårdhet, Serie Material Ytbehandling max. rockwell CFL Sätthärdat Kolstål Blankförzinkad ASTM B HRB CFLC Serie 300 Rostfritt Stål Passiverad ASTM A380 70HRB BETECKNING ROSTFRITT GÄNGA KOLSTÅL STÅL min. Ø+0,08,-0,0 min. max. max. mm mm mm mm mm mm mm M3 x 0,5 M4 x 0,7 M5 x 0,8 CPL-M3 CPLC-M3 1,5-1,78 6,0 4,3 5,97 7,1 3,6 5,5 CPL-M4 CPLC-M4 1,5-1,78 7,5 5,6 7,47 8,6 4,2 7,0 CPL-M5 CPLC-M5 1,5-1,78 8,0 6,4 7,97 8,9 4,5 7,5 Installations- och prestandainformation APPLIKATION KALLVALSAT STÅL 1,5 mm ALUMINIUM 5052-H34 1,5 mm GÄNGA MAX. ÅTDRAG- NINGSMOMENT Nm kn kn Nm kn kn Nm M3 1,1 13, ,2 8, ,2 M4 2,2 13, ,7 8, ,7 M5 3,1 13, ,9 8, ,9 Captive är ett registrerat varumärke som tillhör Captive Fastener Corporation 212

214 Miniatyrpressmutter CFE CFEO CFEX CFEOX Självlåsande Gängor CFE, CFEO Icke Låsbara Gängor CFEX, CFEOX Ger stark gängning på minsta möjliga utrymme Självlåsande gängklass 3B, MIL-S-7742; (6H ISO-metrisk) Ej låsande gängklass 2B, MIL-S-7742; (6H ISO-metrisk) Plåthårdhet, Serie Material Ytbehandling max. rockwell CFE, CFEO 303 Rostfritt Stål Svart torr oljefilm 70HRB för MIL-46010, Typ I över kadmium CFEX, CFEOX 303 Rostfritt Stål Passiverad ASTM A380 70HRB BETECKNING GÄNGA SJÄLVLÅSANDE EJ LÅSANDE max. min. Ø+0,08,-0,0 max max ± 0,13 Ø+0.4,-0,0 min mm mm mm mm mm mm mm mm M3 x 0,5 M4 x 0,7 M5 x 0,8 CFEO-M3 CFEOX-M3 1,02 1,02 CFE-M3 CFEX-M3 1,53 1,53 CFEO-M4 CFEOX-M4 1,02 1,02 CFE-M4 CFEX-M4 1,53 1,53 CFEO-M5 CFEOX-M5 1,02 1,02 CFE-M5 CFEX-M5 1,53 1,53 4,4 3,96 4,34 4,88 1,90 3,6 7,4 5,23 7,34 8,17 2,55 5,2 7,4 6,48 7,34 8,17 3,05 5,2 M6 x 1,0 CFE-M6 CFEX-M6 1,53 1,53 8,75 7,72 8,71 9,74 3,30 7,1 Installations- och prestandainformation APPLIKATION KALLVALSAT STÅL ALUMINIUM 5052-H34 GÄNGA BETECKNING min. mm kn kn Nm kn kn Nm M3 M4 M5 CFEO, CFEOX 1, ,7 1,3 4,0 CFE, CFEX 1, CFEO, CFEOX 1, ,1 5,3 7,0 CFE, CFEX 1, CFEO, CFEOX 1, ,0 5,3 7,0 CFE, CFEX 1, ,3 5,3 5,3 M6 CFE, CFEX 1,5 15, ,3 9, ,3 Captive är ett registrerat varumärke som tillhör Captive Fastener Corporation 213

215 Pressmutter för spröda material CKF2 CKFS2 För användning i tryckta kretskort eller spröda, hårda material som glaslaminat epoxi eller harts med papper och nylon eller kanvasbas Lämpliga för material som är för tunna eller inte passar för gängning såsom paneler av akryl och polykarbonat De har ett räfflat skaft som kan pressas in i ett borrat hål eftersom dessa material som nämnts ovan inte flyter under tryck Gängklass 2B, MIL-S-7742; (6H ISO-metrisk) Plåthårdhet, Serie Material Ytbehandling max. rockwell CKF2 Kolstål Tennplätering (Blankförzinkad 60HRB ASTM B633-85, tillval) CKFS2 Serie 300 Rostfritt Stål Passiverad ASTM A380 60HRB BETECKNING GÄNGA KOLSTÅL ROSTFRITT STÅL min. Ø+0,08,-0,0 min. ± 0,08 ± 0,13 ± 0,13 mm mm mm mm mm mm M2,5 x 0,45 M3 x 0,5 M4 x 0,7 M5 x 0,8 CKF2-M2.5 CKFS2-M2.5 1,5 4,2 4,5 4,68 5,56 1,5 CKF2-M3 CKFS2-M3 1,5 4,2 4,5 4,68 5,56 1,5 CKF2-M4 CKFS2-M4 1,5 6,4 6,4 6,81 8,74 2,0 CKF2-M5 CKFS2-M5 1,5 6,9 7,1 7,37 9,53 3,0 Installations- och prestandainformation GÄNGA kn N Nm M2,5 2, ,35 M3 2, ,35 M4 2, ,73 M5 2, ,52 Captive är ett registrerat varumärke som tillhör Captive Fastener Corporation 214

216 Svetsmutter CFWN CFWNS Ger lastbärande gängor i plåt som är för tunn att gängskära Ger trepunktsfäste för snabb och lätt svetsning Självjusterar sig i industrihål av standardstorlek En justeringskrage riktar in svetsmuttern och förhindrar svetsstänk att tränga in i gängans område Gängklass 2B, MIL-S-7742; (6H ISO-metrisk) Serie Material Ytbehandling CFWN Kolstål Tunnt Oljeskikt (Koppargrad, Valfri) CFWNS Serie 300 Rostfritt Stål Passiverad ASTM A380 BETECKNING GÄNGA KOLSTÅL ROSTFRITT STÅL min. Ø+0,10,-0,0 max. max. ± 0,1 Ø+0,0,-0,25 min. mm mm mm mm mm mm mm M3 x 0,5 M4 x 0,7 M5 x 0,8 M6 x 1,0 CFWN-M3 CFWNS-M3 0,75 4,4 4,37 0,77 1,5 7,95 4,5 CFWN-M4 CFWNS-M4 0,77 5,6 5,57 0,77 2,6 9,40 5,2 CFWN-M5 CFWNS-M5 0,77 6,4 6,33 0,77 3,8 11,10 5,7 CFWN-M6 CFWNS-M6 1,25 8,1 8,03 1,24 4,6 13,20 6,7 Installationsdata CF SVETSMUTTER IN I KALLVALSAT STÅL 0,077-1,6mm CF SVETSMUTTER IN I ROSTRFRITT STÅL 1,5mm ELEKTRODENS SEKUNDÄR- ELEKTRODENS SEKUNDÄR- GÄNGA TRYCKKRAFT SPÄNNING SVETSTID TRYCKKRAFT SPÄNNING SVETSTID N Ampere ± 500 Cykler/Sek. N Ampere ± 500 Cykler/Sek. M /0, /0,10 M /0, /0,10 M /0, /0,10 M /0, /0,10 Prestandainformation CF SVETSMUTTER IN I KALLVALSAT STÅL 0,077-1,6mm CF SVETSMUTTER IN I ROSTRFRITT STÅL 1,5mm GÄNGA kn Nm kn Nm M , ,40 M , ,70 M , ,30 M , ,90 Captive är ett registrerat varumärke som tillhör Captive Fastener Corporation 215

217 Panelskruv CPFC2 Ger permanent fäste för skruvmonteringar i avtagbara plåtpaneler Förmonterade skruvdelar förblir stationära för lätt montering och borttagning från panel Gängklass 2A, MIL-S-7742; (6g ISO-metrisk) Plåthårdhet, Serie Material Ytbehandling max. rockwell CPFC2 Serie 300 Rostfritt Stål Passiverad ASTM A380 70HRB max. GÄNGA BETECKNING Ø+0,08,-0,0 ± 0,40 ± 0,40 ± 0,40 ± 0,25 max. ± 0,13 max. +0,40,-0,25 min. mm mm mm mm mm mm mm mm mm mm M3 x 0,5 M4 x 0,7 M5 x 0,8 M6 x 1,0 CPFC2-M3-40 6,40 0,00 CPFC2-M3-62 6,75 9,50 3,20 4,80 7,20 9,10 1,83 6,70 7,90 6,40 CPFC2-M ,70 6,40 CPFC2-M4-50 7,90 0,00 CPFC2-M4-72 7,95 11,10 3,20 6,40 9,30 11,40 2,08 7,90 9,50 7,90 CPFC2-M ,30 6,40 CPFC2-M5-50 7,90 0,00 CPFC2-M5-72 8,75 11,10 3,20 6,40 9,30 11,40 2,08 8,70 10,30 8,70 CPFC2-M ,30 6,40 CPFC2-M6-60 9,50 0,00 CPFC2-M ,50 12,70 3,20 7,90 12,00 14,60 2,49 10,50 11,90 9,50 CPFC2-M ,90 6,40 Installations- och prestandainformation APPLIKATION KALLVALSAT STÅL ALUMINIUM 5052-H34 GÄNGA kn Nm kn Nm M3 13, , M4 16, , M5 17, , M6 22, , Captive är ett registrerat varumärke som tillhör Captive Fastener Corporation 216

218 Panelskruv med låg profil LPH LPH panelskruvar är förmonterade för att fästas i avtagbara plåtpaneler Skruvens monteringsdelar förblir stationära för att underlätta underhåll och ha en låg profil när de är fastspända Räfflat huvud med djup kant som gör det möjligt att dra åt med verktyg eller fingrar Gängklass 2A, (6g ISO-metrisk) Plåthårdhet, Serie Material Ytbehandling max. rockwell LPH Kolstål Ljus Nickel över Kopparyta 60HRB SKRUVLÄNG- GÄNGA BETECKNING DENS KOD min. max. ± 0,40 max. ± 0,25 ± 0,13 max. nom Ø+0,08,-0,0 min. mm mm mm mm mm mm mm mm mm mm M3 x 0,5 M4 x 0,7 M5 x 0,8 M6 x 1,0 LPH-M3-1 1,0 0,97 30 LPH-M3-2 1,5 1,48 LPH-M4-1 1,0 0,97 30 LPH-M4-2 1,5 1,48 LPH-M5-1 1,0 0,97 30 LPH-M5-2 1,5 1,48 LPH-M6-1 1,5 1,48 35 LPH-M6-2 1,5 1,48 7,62 5,48 10,31 5,13 8,26 15,11 5,5 6,6 7,62 6,38 11,89 5,26 8,38 15,24 6,4 7,37 7,62 7,98 13,46 5,59 8,51 15,37 8,0 8,38 8,89 9,48 15,88 6,12 9,78 17,15 9,5 9,65 Installations- och prestandainformation APPLIKATION ALUMINIUM 5052-H34 GÄNGA kn kn M3 9, M4 12, M5 15, M6 19, Captive är ett registrerat varumärke som tillhör Captive Fastener Corporation 217

219 Presskruv med högt vridmoment HCH HCHS HCHB En tung huvudkonfiguration ger högre maximimoment och förbättrat dragmotstånd jämfört med många andra svetsskruvar och fästelement Skruvar av fosforbrons ger utmärkt elektrisk ledning och mekaniskt fäste i koppar När skruvens huvud monterats korrekt förblir det ovanför ytan Gängklass 2A, MIL-S-7742; (6g ISO-metrisk) Plåthårdhet, Serie Material Ytbehandling max. rockwell HCH Sätthärdat Mediumkolstål Blankförzinkad ASTM B HRB HCHS Serie 300 Rostfritt Stål Passiverad ASTM A380 70HRB HCHB Fosforbrons CDA-510 Ej Tillgänglig 55HRB BETECKNING MAX. HÅL ROSTFRITT FOSFOR- LÄNGD I FÄSTA GÄNGA KOLSTÅL STÅL BRONS ± 0,4 min. Ø+0,13,-0,0 DELAR max. ± 0,25 min. mm mm mm mm mm mm mm M5 x 0,8 M6 x 1,0 M8 x 1,25 M10 x 1,5 HCH-M5 HCHS-M5 HCHB-M ,3 5,0 6,5 1,14 7,8 10,7 HCH-M6 HCHS-M6 HCHB-M ,5 6,0 7,5 1,27 9,4 11,5 HCH-M8 HCHS-M8 HCHB-M ,0 8,0 9,5 1,78 12,5 12,7 HCH-M10 HCHS-M10 HCHB-M ,3 10,0 11,5 2,29 15,7 13,7 Installations- och prestandainformation PLÅTMATERIAL OCH PLÅTENS GENOMVRIDNINGS- GÄNGA TJOCKLEK HÅRDHET MOMENT mm HRB kn N Nm Nm M5 M6 M8 M10 1,5 ALUMINIUM ,4 6,8 1,5 STEEL ,5 6,8 1,5 ALUMINIUM ,9 17,9 1,5 STEEL ,9 23,7 2,3 ALUMINIUM 39 35, ,4 2,3 STEEL 58 44, ,4 2,3 ALUMINIUM ,5 59,7 2,3 STEEL ,1 Captive är ett registrerat varumärke som tillhör Captive Fastener Corporation 218

220 Presskruv CH CHS CHA Ger stark infälld montering i material så tunna som 1,0 mm Högt vridmoment och utdragsvärde Gängklass 2A, MIL-S-7742; (6g ISO-metrisk) Plåthårdhet, Serie Material Ytbehandling max. rockwell CH Sätthärdat Kolstål Blankförzinkad ASTM B HRB CHS Serie 300 Rostfritt Stål Passiverad ASTM A380 70HRB CHA Aluminium 2024-T4 Ej Tillgänglig 50HRB MAX. REK. ÅTDRAG- BETECKNING NINGS- MOMENT ROSTFRITT LÄNGD FÖR GÄNGA KOLSTÅL STÅL ALUMINIUM ± 0,4 ± 0,4 Ø+0,08,-0,0 MUTTER min. min. mm mm mm Nm mm mm M2,5 x 0,45 M3 x 0,5 M3,5 x 0,6 M4 x 0,7 M5 x 0,8 M6 x 1,0 M8 x 1,25 CH-M2.5 CHS-M2.5 CHA-M2.5-6* -8* -10* -12* -15* -18* 4,1 2,5 0,40 5,4 1,0 CH-M3 CHS-M3 CHA-M3-6* ,6 3,0 0,72 5,6 1,0 CH-M3.5 CHS-M3.5 CHA-M ,3 3,5 1,10 6,4 1,0 CH-M4 CHS-M4 CHA-M4-6* ,9 4,0 1,60 7,2 1,0 CH-M5 CHS-M5 CHA-M5-8* ,5 5,0 3,40 7,2 1,0 CH-M6 CHS-M6 CHA-M ,2 6,0 5,70 7,9 1,6 CH-M8 CHS-M8 CHA-M ,6 8,0 14,00 9,6 2,4 För aluminiumskruvar, är värdena 60% av dem som räknas upp. * Lagerhålls normalt ej. Efterfråga minimikvantitet och leveranstid. Captive är ett registrerat varumärke som tillhör Captive Fastener Corporation 219

221 Presskruv CH CHS CHA SKRUV SKRUV PLÅT PRESS 45 X SKRUV- LÄNGD mm PLÅT PRESS Y SKRUV- LÄNGD mm Y MONTERINGSDYNA Dynans dimensioner för Max plåttjocklek 1.5 mm för M2.5-M5 och Max 2.3 mm för M6. MONTERINGSDYNA Dynans dimensioner för Min plåttjocklek 1.5 mm för M2.5-M5 och Min 2.3 mm för M6. Installations- och prestandainformation DYNANS DIMENSIONER PLÅTMATERIAL GÄNGA +0,1 +0,08 OCH TJOCKLEK mm mm mm kn N Nm M2,5 M3 M3,5 M4 M5 M6 M8 3,1 2,5 3,6 3,0 4,1 3,5 4,6 4,0 5,6 5,0 6,6 6,0 8,0 ALUMINIUM 1,6 8, ,9 STÅL 1,5 11, ,9 ALUMINIUM 1,6 12, ,6 STÅL 1,5 14, ,6 ALUMINIUM 1,6 15, ,6 STÅL 1,5 22, ,7 ALUMINIUM 1,6 22, ,8 STÅL 1,5 28, ,1 ALUMINIUM 1,6 24, ,4 STÅL 1,5 33, ,4 ALUMINIUM 2,4 28, ,2 STÅL 2,2 29, ,2 ALUMINIUM 2, ,2 STÅL 2,2 44, ,1 Captive är ett registrerat varumärke som tillhör Captive Fastener Corporation 220

222 Presskruv med stort huvud TCH TCHS För användning i plåt så tunn som 0,5 mm Utmärkta utdrags- och vridmomentsvärden för de flesta material När skruvens huvud monterats korrekt skjuter det upp ovanför panelytan Gängklass 2A, MIL-S-7742; (6g ISO-metrisk) Plåthårdhet, Serie Material Ytbehandling max. rockwell TCH Sätthärdat Kolstål Blankförzinkad ASTM B HRB* TCHS Serie 300 Rostfritt Stål Passiverad ASTM A380 70HRB* BETECKNING ROSTFRITT LÄNGD GÄNGA KOLSTÅL STÅL ± 0,4 min. Ø+0,08,-0,0 max. ± 0,4 min. mm mm mm mm mm mm M3 x 0,5 M4 x 0,7 M5 x 0,8 TCH-M3 TCHS-M ,51 3,0 0,64 4,5 5,6 TCH-M4 TCHS-M ,51 4,0 0,64 5,8 7,2 TCH-M5 TCHS-M ,51 5,0 0,64 6,4 7,2 * När den används i kallvalsat stål eller aluminium 5052-H34 Installations- och prestandainformation MAX. ÅTDRAGNINGS- PLÅTMATERIAL GÄNGA MOMENT FÖR MUTTER OCH TJOCKLEK PLÅTENS HÅRDHET Nm mm HRB kn N Nm M3 M4 M5 0,74 1,70 3,50 ALUMINIUM 0,5 28 5, ,6 STÅL 0,6 52 6, ,0 ALUMINIUM 0,5 28 9, ,7 STÅL 0, , ,5 ALUMINIUM 0, , ,2 STÅL 0, , ,9 Captive är ett registrerat varumärke som tillhör Captive Fastener Corporation 221

223 Presskruv för montering nära kanter CHE CHES Medger montering närmare materialkanten än med en standardskruv, utan att materialkanten förvrids Försänkt skruvhuvud vid montering i material av en tjocklek på 1,0 mm eller mer Gängklass 2A, MIL-S-7742; (6g ISO-metrisk) Plåthårdhet, Serie Material Ytbehandling max. rockwell CHE Sätthärdat Kolstål Blankförzinkad ASTM B HRB CHES Serie 300 Rostfritt Stål Passiverad ASTM A380 70HRB BETECKNING ROSTFRITT LÄNGD GÄNGA KOLSTÅL STÅL ± 0,4 Ø+0,8,-0,0 ± 0,4 max. min. mm mm mm mm mm M2,5 x 0,45 M3 x 0,5 M3,5 x 0,6 M4 x 0,7 M5 x 0,8 CHE-M2.5 CHES-M ,5 3,15 2,1 2,8 CHE-M3 CHES-M ,0 3,65 2,1 3,3 CHE-M3.5 CHES-M ,5 4,15 2,3 3,8 CHE-M4 CHES-M ,0 4,65 2,4 4,3 CHE-M5 CHES-M ,0 5,90 2,7 5,6 Installations- och prestandainformation MAX. ÅTDRAGNINGS- PLÅTMATERIAL PLÅTENS GENOM- GÄNGA MOMENT FÖR MUTTER OCH TJOCKLEK HÅRDHET DRAGSKRAFT Nm mm HRB kn N Nm N TEST- BUSSNING- ENS HÅL- STORLEK M2,5 M3 M3,5 M4 M5 0,041 ALUMINIUM 1,2 33 3, , ,0 0,041 KALLVALSAT STÅL 1,1 54 5, , ,0 0,046 ALUMINIUM 1,2 33 4, , ,5 0,074 KALLVALSAT STÅL 1,1 54 5, , ,5 0,058 ALUMINIUM 1,2 33 4, , ,0 1,150 KALLVALSAT STÅL 1,1 54 6, , ,0 0,750 ALUMINIUM 1,2 33 5, , ,5 1,700 KALLVALSAT STÅL 1,1 54 6, , ,5 1,110 ALUMINIUM 1, , , ,5 2,250 KALLVALSAT STÅL 1, , ,5 Captive är ett registrerat varumärke som tillhör Captive Fastener Corporation 222

224 Presspinne CH CHN CHS CHA Ger en stark infälld montering i material så tunna som 1,0 mm Högt utdragsvärde Plåthårdhet, Serie Material Ytbehandling max. rockwell CH Sätthärdat Kolstål Blankförzinkad ASTM B HRB CHN Kolstål. Ej Sätthärdat Blankförzinkad ASTM B HRB CHS Serie 300 Rostfritt Stål Passiverad ASTM A380 70HRB CHA Aluminium 2024-T4 Ej Tillgänglig 50HRB BETECKNING PINNENS SÄTT- EJ SÄTT- DIAMETER HÄRDAT HÄRDAT ROSTFRITT LÄNGD ±,05 KOLSTÅL KOLSTÅL STÅL ALUMINIUM ± 0,4 ± 0,4 max. min. Ø+0,08,-0,0 min. mm mm mm mm mm mm mm mm 3 CH-3mm CHN-3mm CHS-3mm CHA-3mm ,3 2,30 1,0 3,5 6,4 4 CH-4mm CHN-4mm CHS-4mm CHA-4mm ,0 2,30 1,0 4,1 7,1 5 CH-5mm CHN-5mm CHS-5mm CHA-5mm ,5 2,55 1,0 5,5 7,6 Captive är ett registrerat varumärke som tillhör Captive Fastener Corporation 223

225 Konisk styrpinne CGS Ger en stark infälld montering i material så tunna som 1,0 mm med högt utdragsmotstånd En konformad ände gör det lättare att hitta passhålet i en mängd olika justerings- och axeltillämpningar Plåthårdhet, Serie Material Ytbehandling max. rockwell CGS Serie 300 Rostfritt Stål Passiverad ASTM A380 70HRB PINNENS DIAMETER LÄNGD ± 0,5 BETECKNING ± 0,4 ± 0,4 max. ± 0,15 min. Ø+0,08,-0,0 min. mm mm mm mm mm mm mm mm 3 4 CGS-3mm ,20 2,29 2,05 1 3,5 6,4 CGS-4mm ,12 2,29 2,82 1 4,5 7,1 5 6 CGS-5mm ,19 2,29 3,53 1 5,5 7,6 CGS-6 mm ,13 2,29 4,24 1 6,5 7,9 Installations- och prestandainformation PINNENS DIAMETER PLÅTENS ± 0,5 PLÅTMATERIAL HÅRDHET mm HRB kn N ALUMINIUM 22 12,0 0,55 STÅL 65 22,0 0,97 ALUMINIUM 19 22,0 0,88 STÅL 66 26,4 1,53 ALUMINIUM 18 28,6 1,00 STÅL 60 35,2 1,75 ALUMINIUM 18 30,8 1,05 STÅL 62 39,6 2,05 Captive är ett registrerat varumärke som tillhör Captive Fastener Corporation 224

226 Presskruv för rostfri tunnplåt CHTS Tillverkas med hjälp av sätthärdat rostfritt stål Ger en stark infälld montering i material så tunna som 1,0 mm Högt vridmoment och utdragsvärde Gängklass 2A, MIL-S-772; (6g ISO-metrisk) Plåthårdhet, Serie Material Ytbehandling max. rockwell CHTS Serie 400 Rostfritt Stål Passiverad ASTM A380 92HRB LÄNGD GÄNGA BETECKNING ± 0,4 Ø+0,08,-0,0 ± 0,4 max. min. mm mm mm mm mm M3 x 0,5 M4 x 0,7 M5 x 0,8 CHTS-M ,0 4,6 2,1 1-2,4 CHTS-M ,0 5,9 2,4 1-2,4 CHTS-M ,0 6,5 2,7 1-2,4 Installations- och prestandainformation MAX. ÅTDRAGNINGS- PLÅTMATERIAL PLÅTENS GENOMDR- GÄNGA MOMENT FÖR MUTTER OCH TJOCKLEK HÅRDHET AGSKRAFT Nm mm HRB kn N Nm N M3 0,9 ROSTFRITT STÅL 1, , M4 2,1 ROSTFRITT STÅL 1, , M5 4,3 ROSTFRITT STÅL 1, , Captive är ett registrerat varumärke som tillhör Captive Fastener Corporation 225

227 Presskruv för spröda material CKFH Elektropläterade med tenn och därför klara att lödas De kan användas som lödningskonnektorer och som permanent monterade mekaniska fästelement Gängklass 2A, MIL-S-7742; (6g ISO-metrisk) Plåthårdhet, Serie Material Ytbehandling max. rockwell CKFH Fosforbrons CDA-510 Tennplätering ASTM 55HRB B545 Klass B (Blankförzinkad ASTM B633-85) valfri LÄNGD MAX. REK. MAX. HÅL ÅTDRAGNINGS- DYNANS I FÄSTA MOMENT HÅL GÄNGA BETECKNING ± 0,25 ± 0,25 Ø+0,08,-0,0 DELAR FÖR MUTTER min. Ø+0,08,-0,0 min. mm mm mm mm mm mm Nm mm mm M3 x 0,5 M4 x 0,7 M5 x 0,8 CKFH-M ,58 3,0 3,7 0,45 3,8 3,1 1,5 CKFH-M ,74 4,2 4,8 1,6 5,1 4,1 1,5 CKFH-M ,60 5,0 5,8 2,1 5,3 5,1 1,5 Installations- och prestandainformation APPLIKATION FIBERGLASS 1,5mm GÄNGA kn N Nm M3 1, ,79 M4 1, ,80 M5 1, ,92 Captive är ett registrerat varumärke som tillhör Captive Fastener Corporation 226

228 Distans med Spring Top CFSSA CFSSS CFSSC Designad för permanent montering i tunnplåt genom att pressa in den i ett förberett hål Snäppfunktionen ger en snabb och enkel fastsättning samt isärtagning, vilket också eliminerar problem med lösa detaljer Plåthårdhet, Serie Material Ytbehandling max. rockwell CFSSA Aluminium 7075-T6 Obehandlad 50HRB CFSSS Kolstål Blankförzinkad ASTM B HRB CFSSC Serie 400 Rostfritt Stål Passiverad ASTM A380 70HRB MONTERINGSHÅLETS DIAMETER I LÄNGD BETECKNING TOPPANELEN ± 0,13 ± 0,13 max. ± 0,13 ± 0,13 mm mm mm mm mm mm CFSSA-4 CFSSS-4 4mm ,77 5,38 3,58 6,35 4mm ,77 5,38 3,58 6,35 CFSSC-4 4mm ,77 5,38 3,58 6,35 Installations- och prestandainformation BOTTENPANEL (FAST) TOPPANEL (AVTAGBAR) UNDRE PLATSENS ÖVRE MONTERINGSHÅL TOLERANS MONTERINGSHÅL BETECKNING Ø+0,08,-0,0 min. min. ÄR MAX. Ø+0,08,-0,0 TJOCKLEKAR min. mm mm mm mm mm mm mm CFSSA-4 CFSSS-4 5,4 1 6,6 ±,013 mm 4,0 1-1,8 2,5 5,4 1 6,6 ±,013 mm 4,0 1-1,8 2,5 CFSSC-4 5,4 1 6,6 ±,013 mm 4,0 1-1,8 2,5 BOTTENPANEL (FAST) TOPPANEL (AVTAGBAR) MAX. MAX. MAX. DEMONTER- DEMONTER- PLÅTMATERIAL MONTERINGSKRAFT INGSKRAFT INGSKRAFT BETECKNING OCH TJOCKLEK FÖRSTA GÅNGEN FÖRSTA GÅNGEN 15:E GÅNGEN mm kn N N N N CFSSA-4 CFSSS-4 CFSSC-4 1,0 ALUMINIUM 25 HRB 1,0 ALUMINIUM 25 HRB 1,52 KALLVALSAT STÅL 64 HRB 6, , , Captive är ett registrerat varumärke som tillhör Captive Fastener Corporation 227

229 Miniatyrdistansmutter CF40 CF40S De har designats för att användas i material med begränsat utrymme Idealiska för att spänna fast D-underkonnektorer i inkapslingars bakplåt och med en infälld monteringsyta för RFI/EMI-tätningar Gängklass 2B, MIL-S-7742; (6H ISO-metrisk) Plåthårdhet, Serie Material Ytbehandling max. rockwell CF40 Sätthärdat Kolstål Zinkkromat ASTM B (94) 80HRB CF40S Serie 300 Rostfritt Stål Passiverad ASTM A380 70HRB BETECKNING LÄNGD dim. dim. GÄNGA STÅL ROSTFRITT STÅL Ø+0,05,-0,13 Ø+0,08,-0,0 max. (nom.) min. min. mm mm mm mm mm mm M3 CF40-M3 CF40S-M3-6,35-7,00 4,2 4,2 4,92 3,2 0,94-6,35 Installations- och prestandainformation PLÅTMATERIAL: KALLVALSAT STÅL 1 mm REK. MAX. GÄNGA DISTANSMUTTERNS MATERIAL ÅTDRAGNINGSMOMENT kn N Nm Nm M3 STÅL ROSTFRITT STÅL 5, ,44 PLÅTMATERIAL: ALUMINIUM 5052-H34 1,5 mm REK. MAX. GÄNGA DISTANSMUTTERNS MATERIAL ÅTDRAGNINGSMOMENT kn N Nm Nm M3 STÅL ROSTFRITT STÅL 4, ,44 Captive är ett registrerat varumärke som tillhör Captive Fastener Corporation 228

230 Distansmutter, öppen CFSO CFSOS CFSOA Designade för snabb och lätt montering med alla pneumatiska, hydrauliska eller mekaniska pressar av standardmodell Genomgängade distansmuttrar används i metallpaneler av en tjocklek på 1,0 mm och uppåt Ingen sekundär manöver, som upprivning eller avgradning, behövs före installation Gängklass 2B, MIL-S-7742; (6H ISO-metrisk) Plåthårdhet, Serie Material Ytbehandling max. rockwell CFSO Sätthärdat Kolstål Blankförzinkad ASTM B HRB CFSOS 303 Rostfritt Stål Passiverad ASTM A380 70HRB CFSOA Aluminium 7075-T6 Ej Tillgänglig 50HRB BETECKNING ROSTFRITT LÄNGD dim. GÄNGA KOLSTÅL STÅL ALUMINIUM Ø+0,05,-0,13 Ø+0,08,-0,0 min. +0,-0,13 ± 0,13 hex dim. mm mm mm mm mm mm M3 CFSO-M3 CFSOS-M3 CFSOA-M ,2 6,0 4,19 3,2 4,8 3,5M3 CFSO3.5-M3 CFSOS3.5-M3 CFSOA3.5-M ,4 7,0 5,38 3,2 6,4 M3,5 CFSO-M3,.5 CFSOS-M3.5 CFSOA-M ,4 7,0 5,38 4,0 6,4 M4 CFSO-M4 CFSOS-M4 CFSOA-M ,2 8,0 7,11 4,8 7,9 M5 CFSO-M5 CFSOS-M5 CFSOA-M ,2 8,0 7,11 5,35 7,9 Captive är ett registrerat varumärke som tillhör Captive Fastener Corporation 229

231 Distansmutter, öppen CFSO CFSOS CFSOA Installations- och prestandainformation PLÅTMATERIAL: ALUMINIUM 5052-H34 1,5 mm GÄNGA DISTANSMUTTERNS MATERIAL GENOMDRAGSKRAFT mm kn N Nm N M3 3,5M3 M4, M5 STÅL ROSTFRITT STÅL 4, ,2 985 ALUMINIUM 740 STÅL ROSTFRITT STÅL 7, , ALUMINIUM 810 STÅL ,3 ROSTFRITT STÅL 10, , ALUMINIUM PLÅTMATERIAL: KALLVALSAT STÅL 1,5 mm MAX. ÅTDRAG- GÄNGA min DISTANSMUTTERNS MATERIAL GENOMDRAGSKRAFT NINGSMOMENT mm kn N Nm N Nm M3 3,5M3 M4, M5 STÅL 9, , ,5 1 ROSTFRITT STÅL 9, , ,4 ALUMINIUM nr nr nr nr 0,3 STÅL 14, , ,5 1 ROSTFRITT STÅL 14, , ,4 ALUMINIUM nr nr nr nr 0,3 STÅL 17, , ,9, 3,4 1,3 ROSTFRITT STÅL 17, , ,9, 2,7 ALUMINIUM nr nr nr nr 1,1, 2,1 nr = rekommenderas ej Dessa värden gäller även för Distans, ogängad öppen Captive är ett registrerat varumärke som tillhör Captive Fastener Corporation 230

232 Distansmutter, sluten CFBSO CFBSOS CFBSOA Designade för snabb och lätt montering med alla pneumatiska, hydrauliska eller mekaniska pressar av standardmodell Blinda distansmuttrar används i metallpaneler av en tjocklek på 1,0 mm och uppåt Ingen sekundär manöver, som upprivning eller avgradning, behövs före installation Gängklass 2B, MIL-S-7742; (6H ISO-metrisk) Plåthårdhet, Serie Material Ytbehandling max. rockwell CFBSO Sätthärdat Kolstål Blankförzinkad ASTM B HRB CFBSOS 303 Rostfritt Stål Passiverad ASTM A380 70HRB CFBSOA Aluminium 7075-T6 Ej Tillgänglig 50HRB LÄNGD Ø+0,05,-0,13 dim. GÄNGA BETECKNING Ø+0,08,-0,0 min. +0,-0,13 ± 0,13 hex dim. mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm M3 CFBSO-M3 CFBSOS-M ,2 6,0 4,19 3,2 4,8 CFBSOA-M3 3,5M3 CFBSO3.5-M3 CFBSOS3.5-M ,4 7,0 5,38 3,2 6,4 CFBSOA3.5-M3 M3,5 M4 M5 CFBSO-M3.5 CFBSOS-M ,4 7,0 5,38 4,0 6,4 CFBSOA-M3.5 CFBSO-M4 CFBSOS-M ,2 8,0 7,11 4,8 7,9 CFBSOA-M4 CFBSO-M5 CFBSO-M ,2 8,0 7,11 5,35 7,9 CFBSO-M5 T Dim, Min, 3,2 4,0 5,0 6,5 9,5 Captive är ett registrerat varumärke som tillhör Captive Fastener Corporation 231

233 Distansmutter, sluten CFBSO CFBSOS CFBSOA Installations- och prestandainformation PLÅTMATERIAL: ALUMINIUM 5052-H34 1,5 mm GÄNGA min. DISTANSMUTTERNS MATERIAL GENOMDRAGSKRAFT mm kn N Nm N M3 3,5M3 M4, M5 STÅL ROSTFRITT STÅL 4, ,2 985 ALUMINIUM 740 STÅL ROSTFRITT STÅL 7, , ALUMINIUM 810 STÅL ,3 ROSTFRITT STÅL 10, , ALUMINIUM PLÅTMATERIAL: KALLVALSAT STÅL 1,5 mm MAX. ÅTDRAG- GÄNGA min DISTANSMUTTERNS MATERIAL GENOMDRAGSKRAFT NINGSMOMENT mm kn N Nm N Nm M3 3,5M3 M4, M5 nr = rekommenderas ej STÅL 9, , ,5 1 ROSTFRITT STÅL 9, , ,4 ALUMINIUM nr nr nr nr 0,3 STÅL 14, , ,5 1 ROSTFRITT STÅL 14, , ,4 ALUMINIUM nr nr nr nr 0,3 STÅL 17, , ,9, 3,4 1,3 ROSTFRITT STÅL 17, , ,9, 2,7 ALUMINIUM nr nr nr nr 1,1, 2,1 Captive är ett registrerat varumärke som tillhör Captive Fastener Corporation 232

234 Distans, ogängad öppen CFSO CFSOS CFSOA Designade för snabb och lätt montering med alla standardpressar i ett borrat eller utstansat hål De förblir permanent fästa i ett material av tunnplåt De används primärt för att skapa avstånd på enheter med flera paneler, det ogängade hålet gör det möjligt för gängade skruvar att passera direkt genom distansstycket till nedre områden Plåthårdhet, Serie Material Ytbehandling max. rockwell CFSO Sätthärdat Kolstål Blankförzinkad ASTM B HRB CFSOS 303 Rostfritt Stål Passiverad ASTM A380 70HRB CFSOA Aluminium 7075-T6 Ej Tillgänglig 50HRB Ø+0,10,-0,08 BETECKNING GENOMGÅENDE ROSTFRITT LÄNGD HÅLDIAMETER KOLSTÅL STÅL ALUMINIUM Ø+0,05,-0,13 Ø+0,08,-0,0-0,13 hex dim. min. min. mm mm mm mm mm mm mm 3,1 3,6 4,1 CFSO 43,1 CFSOS 43,1 CFSOA 43,1 4,2 4,19 4,8 6,0 1, CFSO 63,1 CFSOS 63,1 CFSOA 63,1 5,4 5,38 6,4 6,8 1,0 CFSO 63,6 CFSOS 63,6 CFSOA 63,6 5,4 5,38 6,4 6,8 1, CFSO 83,6 CFSOS 83,6 CFSOA 83,6 7,2 7,11 7,9 8,0 1,3 CFSO 84,1 CFSOS 84,1 CFSOA 84, ,2 7,11 7,9 8,0 1,3 5,1 CFSO 85,1 CFSOS 85,1 CFSOA 85, ,2 7,11 7,9 8,0 1,3 Captive är ett registrerat varumärke som tillhör Captive Fastener Corporation 233

235 Distansmutter för tunnplåt CFT CFTS CFTA Medger infälld montering i ett material med en tjocklek på 0,63 mm eller mer Gängklass 2A, MIL-S-7742 Plåthårdhet, Serie Material Ytbehandling max. rockwell CFT Kolstål, ej Sätthärdat Blankförzinkad ASTM B HRB CFTS 303 Rostfritt Stål Passiverad ASTM A380 70HRB CFTA Aluminium 7075-T6 Ej Tillgänglig 50HRB BLIND GÄNGNING PARTIELL GÄNGNING FULL GÄNGNING LÄNGD ± 0,08 +0,00 GÄNGA BETECKNING 2,00 3,00 4,00 6,00 8,00 10,00 12,00 14,00 16,00 18,00 19,00 +0,08,-0,0-0,13 nom. min. min. min. mm mm mm mm mm mm mm mm mm mm mm mm M2,5 CFT-M2.5 CFTS-M ,2 4,19 4,8 5,2 5,8 0,63 CFTA-M2.5 6M2,5 CFT-6M2.5 CFTS-6M ,4 5,38 6,4 5,2 7,1 0,63 CFTA-6M2.5 M3 6M3 M3,5 CFT-M3 CFTS-M ,2 4,19 4,8 6,2 5,8 0,63 CFTA-M3 CFT-6M3 CFTS-6M ,4 5,38 6,4 6,2 7,1 0,63 CFTA-6M3 CFT-M3.5 CFTS-M ,4 5,38 6,4 7,0 7,1 0,63 CFTA-M3.5 FULL GÄNGNING PARTIELL GÄNGNING BLIND GÄNGNING Installations- och prestandainformation APPLIKATION PLÅTMATERIAL: ALUMINIUM 5052-H mm PLÅTMATERIAL: KALLVALSAT STÅL 0,64 mm DIM. C SERIE kn N Nm kn N Nm CFT 8, ,90 4,19 CFTS 6, ,56 8, ,90 CFTA N/A N/A N/A CFT 11, ,6 5,38 CFTS ,13 11, ,6 CFTA N/A N/A N/A Captive är ett registrerat varumärke som tillhör Captive Fastener Corporation 234

236 Distansmutter för spröda material CKFE CKFSE Gängad och ogängad distansmutter som gör det möjligt att föra in skruvar genom bräder i flera lager för stapelsamlingar De är designade för användning i genomgående opläterade hål När de används i genomgående pläterade hål är ett håls tolerans +0,13 0,03 mm om det skulle användas, notera att prestandan reduceras och pläteringen kan skadas av räfflingen när den används i genomgående pläterade hål Gängklass 2B, MIL-S-7742; (6H ISO-metrisk) Plåthårdhet, Serie Material Ytbehandling max. rockwell CKFE Kolstål Tennplätering 60HRB ASTM B545 Klass B Blankförzinkad ASTM B633-85, valfri) CKFSE 300-serien för Rostfritt Stål Passiverad ASTM A380 60HRB E= Gängningens Fulla Minimilängd 9,5±0,4 GENOM- GÅENDE BETECKNING LÄNGD ± 0,13 HÅL- DIAMETER ROSTFRITT GÄNGA +0,10,-0,08 KOLSTÅL STÅL ± 0,08 ± 0,13 +0,08,-0,0 min. mm mm mm mm mm mm mm mm mm mm mm mm mm M3 x 0,5 CKFE-M3 CKFSE-M * 4,68 5,56 4,2 4,4 3,6 CKFE-3,6 CKFSE-3, * -8* -10* -12* -14* -16* 5,87 7,14 5,4 5,5 4,2 CKFE-4,2 CKFSE-4,2-3* -4* -6* -8* -10* -12* -14* -16* 6,81 8,74 6,4 7,1 * Lagerhålls normalt ej. Efterfråga minimikvantitet och leveranstid. Installations- och prestandainformation GÄNGA kn N Nm M3 2, ,7 Captive är ett registrerat varumärke som tillhör Captive Fastener Corporation 235

237 Distansmutter för jordförbindelse CFSOSG CFSOAG Designade för att monteras i stål- och aluminiumchassin för att jorda PC-kort Utskjutande tänder garanterar utmärkt elektrisk kontakt med PC-kortets krets och eliminerar behovet av tand- eller stjärnbrickor Gängklass 2B, MIL-S-7742; (6H ISO-metrisk) Plåthårdhet, Serie Material Ytbehandling max. rockwell CFSOSG 300-serien för Rostfritt Stål Passiverad ASTM A380 70HRB CFSOAG Aluminium 7075-T6 Ej Tillgänglig 50HRB BETECKNING LÄNGD +0,25,-0,0 ROSTFRITT GÄNGA STÅL ALUMINIUM ,08,-0,0 +0,00,-0,13 Nom min. mm mm mm mm mm mm mm mm mm mm mm M3 x 0,5 M4 x 0,7 CFSOSG3,5-M3 CFSOAG3,5-M ,4 5,38 6,4 6,86 CFSOSG-M4 CFSOAG-M ,2 7,11 7,9 7,87 Installations- och prestandainformation APPLIKATION ALUMINIUM 5052-H34 GÄNGA min. mm kn N Nm M ,7 M ,0 Captive är ett registrerat varumärke som tillhör Captive Fastener Corporation 236

238 Fjäderbelastad låskolv CPN CPR Används som positioneringsstift och stopp på dragskenor och utrustningskonsoler De har en öppen greppfunktion som aktiveras genom att huvudet dras ut och roteras, vilket medger friktionsfri glidfunktion CPN-serien har fjäderretur -teknologi CPR-serien har håll öppen -teknologi Plåthårdhet, Serie Material Ytbehandling max. rockwell CPN Kolstål Ljus Nickel över Kopparyta 80HRB CPR Kolstål Ljus Nickel över Kopparyta 80HRB KOLVENS KOLVENS DIAMETER LÄNG- Ø +0,0 SERIE -KOD DKOD ± 0,25 ± 0,13 max. ± 0,25-0,13 ± 0,25 nom. ± 0,25 ± 0,25 min. Ø+0,08,-0,0 min. mm mm mm mm mm mm mm mm mm mm mm mm CPN* ,11 10,92 8,31 12,70 6,35 7,87 22,73 4,32 10,30 1,53 8,33 8,64 CPR ,95 8,89 8,31 12,70 6,35 7,87 19,81 4,32 10,30 1,53 8,33 8,64 * Lagerhålls normalt ej. Efterfråga minimikvantitet och leveranstid. Installations- och prestandainformation APPLIKATION KALLVALSAT STÅL ALUMINIUM SERIE kn Nm kn Nm CPN 17, , CPR 17, , Captive är ett registrerat varumärke som tillhör Captive Fastener Corporation 237

239 Kragande distansmutter för spröda material CKFB3 Används för avstånd mellan eller stapling av PC-kort De har ett utvidgat skaft för starkare hållkraft Gängklass 2B, MIL-S-7742; (6H ISO-metrisk) Plåthårdhet, Series Material Ytbehandling max. rockwell CKFB3 Mässing CDA-360 Tennplätering ASTM B545 65HRB Klass B (Blankförzinkad ASTM B633-85, tillval) T= Gängningens Fulla Minimilängd 9,5±0,4 LÄNGD ± 0,13 GÄNGA BETECKNING ± 0,08 max. ± 0,08 ± 0,13 +0,13,-0,03 min. min. mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm M3 x 0,5 M4 x 0,7 CKFB3-M ,55 4,21 3,2 5,56 4,2 4,33 1,27 CKFB3-M ,68 6,4 5,23 8,74 6,4 6,36 1,65 Installations- och prestandainformation APPLIKATION FIBERGLASS 1,5mm GÄNGA kn N Nm M3 4, ,02 M4 6, ,20 Captive är ett registrerat varumärke som tillhör Captive Fastener Corporation 238

240 Flangeform Kragande pressmutter Flangeform erbjuder fästpunkter med hög hållfasthet, speciellt i tunnplåt och förbehandlade plåtmaterial, kombinerat med enastående böjningsmotstånd Flangeform har metrisk gänga, ett plant huvud och externa splines som ger utmärkt vridmotstånd (HT-sortiment tillgängligt för extra vridmotstånd) Flangeform monteras med ett enda slag. Det förborrade materialet är placerat över den fjäderbelastade minipinnen och sitter på den nedre delen av kilen. Presskolven sänks ner och gör att Flangeform skapar ett utstansat hål. I slagets underdel öppnas muttern upp och formar sig runt materialets hål, vilket leder till att Flangeform blir en integrerad del av komponenten Idealisk för användning i mjukt stål, aluminium eller förbehandlat material som inte är tjockare än 3,2 mm Speciellt lämplig för multipla insatser och automatisk montering i progressiva verktyg Tillgängligt material, stål EN ISO Tillgängliga beläggningar innefattar zink och blankkromat, överensstämmer med RoHS-direktiven, Cr6+fri Flangeform kan monteras med hjälp av små stansverktyg, avsedda för fördefinierad materialtjocklek eller en hydraulisk/excentrisk press. Mycket effektiv matarutrustning finns också tillgänglig för automation. Flangeform GÄNGA BESTNR ANTAL mm M4 8, ,2 M ,2 M6 13, M8 17, M10 21, Flangeform HT GÄNGA BESTNR ANTAL mm M4 8, ,2 M ,2 M6 13, M8 17, M10 21, Flangeform är ett registrerat varumärke som tillhör BAS Components Ltd

241 Hålstorlekar Tabellen nedan ger riktlinjer för den hålstorlek som krävs för användning i mjukt stål TJOCKLEK GÄNGA 0,7mm 1,0mm 1,2mm 1,5mm 2,0mm 2,5mm 3,0mm M4 4,5/4,6 4,5/4,6 4,5/4,6 4,6/4,7 M5 4,7/4,8 4,7/4,8 5,4/5,5 5,6/5,7 5,7/5,8 M6 5,0/5,1 5,0/5,1 5,8/5,9 6,4/6,5 6,4/6,5 6,5/6,6 M8 6,8/6,9 6,8/6,9 7,9/8,0 7,9/8,0 8,4/8,5 8,5/8,6 8,8/8,9 M10 9,3/9,4 9,3/9,4 9,9/10,0 10,2/10,3 11,3/11,4 11,5/11,6 Dessa hål är endast givna som en riktlinje. Plåtens hårdhet och skick kan påverka dem. Mini-verktyg BETECKNING MUTTER PLÅTTJOCKLEK BESTNR MD2041 M4 0,8-1, MD2043 M4 1,2-2, MD2042 M4HT 0,8-1, MD2044 M4HT 1,2-2, MD2051 M5 0,8-1, MD2053 M5 1,2-2, MD2052 M5HT 0,8-1, MD2054 M5HT 1,2-2, MD2061 M6 0,8-1, MD2562 M6 1,2-2, MD2062 M6HT 0,8-1, MD2064 M6HT 1,2-2, MD4437 M8 1,2-2, MD1986 M8 2,5-3, MD2084 M8HT 1,2-2, MD2085 M8HT 2,5-3, MD3015 M10 1,2-2, MD1980 M10 2,5-3, MD2104 M10HT 1,2-2, MD2105 M10HT 2,5-3, Lagerhålls normalt ej. Efterfråga minimikvantitet och leveranstid. Flangeform är ett registrerat varumärke som tillhör BAS Components Ltd

242 K-Press K-Press ger en fullt belastningsbar gänga i tunnplåt och andra syntetiska material som är minst 1 mm tjocka K-Press erbjuder en enkel och snabb monteringsprocedur som eliminerar behovet av svetsning eller nitning K-Press har en böjd låsring som ger ett säkert fäste i materialet och förhindrar att muttern dras ut axialt och från att vridas i riktning medurs Har metrisk gänga, hexagonalt grepp och en konformad låsring med diagonala skåror Tillgängligt material, stål EN ISO :1999 (efterfråga rostfritt stål) Tillgängliga beläggningar innefattar zink och blankkromat, överensstämmer med RoHS-direktiven, Cr6+fri. (För alternativa beläggningar var vänlig kontakta Emhart kundtjänst) K-Press kan monteras manuellt med en hammare eller med hjälp av mekaniska, pneumatiska eller hydrauliska pressar Tekniska data finns tillgängliga från Emhart kundtjänst BREDD TVÄRSÖVER LÅSRINGENS PLANA YTOR HÖJD GÄNGA min. BESTNR ANTAL mm mm mm mm mm kg M2 1 4,5 3 5,5 0, ,2 M2,5 1 4,5 3 5,5 0, ,4 M3 1 4,5 3 5,5 0, ,4 M4 1 5,5 3,2 7 0, ,6 M5 1 6, , ,9 M6 1 8, , ,0 M8 2 10,0 6,5 13 1, ,0 M , , ,0 M , , ,6 M , , ,0 M , , ,

243 ISC Pressmutter ISC tillhandahåller lättviktiga produkter med fullt belastningsbara gängor i applikationer med låg styrka Lämplig för applikationer som är 0,9 mm tjocka eller mer ISC har en låsring som fäster stadigt i materialet och garanterar starkt motstånd mot vridkraften Har metrisk gänga, runt grepp och låsring med skåror Idealisk för användning i mjukt stål, aluminium eller förbehandlat material Tillgängligt material, stål EN ISO :1999 (efterfråga rostfritt stål eller mässing) Tillgängliga beläggningar innefattar zink och blankkromat, överensstämmer med RoHS-direktiven, Cr6+fri ISC kan monteras manuellt med en hammare eller med hjälp av mekaniska, pneumatiska eller hydrauliska pressar Tekniska data finns tillgängliga från Emhart kundtjänst GÄNGA min. BESTNR ANTAL BESTNR ANTAL mm mm mm mm kg M2,5 0,9 4,4 5,7 3, ,4 M3 0,9 5,8 7,4 4, ,6 M4 0,9 5,8 7,4 4, ,6 M5 1,2 7,2 8,9 4, M6 1,2 8,7 10,7 6, ,6 M8 1,2 11,1 12,8 6, ,4 M10 1,2 12,7 14,5 6, ,8 Det är viktigt att appliceringsverktygets kontaktyta har en 7-10 graders vinkel för att försäkra att den tandade kanten pressas kraftfullt rakt ner i materialet Placera pressmutterns fläns i hålet så att räfflorna vilar mot ytan av arbetsstycket 242

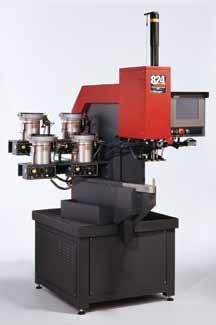

244 Haeger Verktygssystem Insatsteknologi för fästelement Haeger -maskiner och verktygssystem monterar pressfästelement snabbt och effektivt. Haeger -maskiner som finns tillgängliga som en standardprodukt eller skräddarsydda att passa individuella behov, kan tillhandahålla en total och enhetlig lösning. Haeger -utrustningar är lämpliga för montering av både Captive och K-Press. Med mer än 25 års erfarenhet, är Haeger världsledande inom insatsteknologier. Haegers oöverträffade expertis inom isättning av fästelement, kombinerat med deras drift att innovera och leverera nya teknologier, leder till en omfattande total lösning på insatsutmaningar. För mer information var vänlig kontakta Emhart kundtjänst. OneTouch handtagsteknologi Haeger maskinspecifikationer och funktionsmatris Maskinmodeller PLUS PLUS WINDOWTOUCH-3 ONETOUCH-3 Kraftens spännvidd 1-36 kn 2-53 kn 3,5-72 kn 4-72 kn 4-72 kn Halsdjup 304 mm 450 mm 610 mm 610 mm 610 mm Halshöjd 350 mm 381 mm 432 mm 432 mm 432 mm Kraftens repeterbarhet +/- 1% +/- 1% +/- 1% +/- 0,5% +/- 0,5% Säkerhetssystem Patenterad Patenterad Patenterad Patenterad Patenterad systemstandard systemstandard systemstandard systemstandard systemstandard Turrent insatssystem (TIS-2) Ej tillgänglig Ej tillgänglig Ej tillgänglig Standard Ej tillgänglig Automatisk verktygsväxlare Ej tillgänglig Ej tillgänglig Ej tillgänglig Ej tillgänglig Standard Fästelementets längdspårning Ej tillgänglig Ej tillgänglig Ej tillgänglig Standard Standard Skruvdetektion Ej tillgänglig Ej tillgänglig Ej tillgänglig Standard Standard Pekskärmskontroll Ej tillgänglig Ej tillgänglig Ej tillgänglig 12 tums Celeron, 12 tums Celeron, Windows XP Windows XP Operativ programvara Ej tillgänglig Ej tillgänglig Ej tillgänglig Insertion Logic & Insertion Logic & Insertion Graphics Insertion Graphics (Insatslogik och insatsgrafik) Digital kamera Ej tillgänglig Ej tillgänglig Ej tillgänglig Standard Standard Kvalitetssäkringspaket Ej tillgänglig Ej tillgänglig Ej tillgänglig Standard Standard Multi MAS-kapacitet Ej tillgänglig Ej tillgänglig Ej tillgänglig Valfri (9 tum) Standard 4 skålar upp till 4 var (9 tum) Paket redo för robot Ej tillgänglig Ej tillgänglig Ej tillgänglig Valfri Valfri Nätverksanslutning Ej tillgänglig Ej tillgänglig Ej tillgänglig Standard Standard Multi-Shuttle plattform Ej tillgänglig Ej tillgänglig Ej tillgänglig Standard Standard Pausrelä Ej tillgänglig Standard Standard Standard Standard Verktygsskydd Ej tillgänglig Optional Optional Standard Standard Positivt stopp Ej tillgänglig Optional Standard Standard Standard Serieräknare Optional Optional Optional Standard Standard Hydraulisk pumpmotor 1,5 HP 2 HP 5 HP 5 HP 5 HP Spänning 110 eller 220 v 208 till 575 v 208 till 575 v 208 till 575v 208 till 575 v enkel fas 3-fasig 3-fasig 3-fasig 3-fasig Ampere ,4 A 220 7,4 A ,4 A A ,72 A A 380/480 3,7 A 380/480 9,3 A 380/480 9,6 A 380/480 10,5 A 575 2,7 A 575 5,9 A 575 6,1 A 575 6,7 A Haeger är ett registrerat varumärke som tillhör Haeger, Incorporated. WindowTouch, InsertionLogic är registrerade varumärken som tillhör Haeger, Incorporated. Windows är ett registrerat varumärke som tillhör Microsoft

245 Bultsvetsning Introduktion 245 Bultsvetsning Kondensatormetod (CD) 246 Kondensatormetod Tekniska data 247 TCD66A 248 Svetspistoler 249 Svetsbult 250 Svetspinne 251 Svetsmutter 252 Isoleringsstift 253 Bultsvetsning Drawn Arc metod 254 Plastclips och Klämmor 256 SPR - Självstansande nitsystem

246 Bultsvetsning, kondensatormetod CD (svetsbult med tapp) Enkelt och tillförlitligt med ett stort sortiment metriska bultar av aluminium, stål och rostfritt stål. Bultsvetsning, Drawn Arc metod (svetsbult utan tapp) Robust metod, lämplig för tjockare stål och stor produktionsvolym. Plastclips och Klämmor Mångsidigt infästningssystem. Tucker är ett registrerat varumärke för Emhart Teknologies

247 Bultsvetsning Kondensatormetod (CD) Mycket lämplig för svetsning på stål (ej belagd), rostfritt, aluminium och mässing. Systemet omfattar kompletta aggregat, både portabla och stationära. Metoden kännetecknas av ett mycket snabbt svetsförlopp som medger svetsning på tunna material och ger i de flesta fall ingen påverkan på baksidan av plåten. Exempelvis kan svetsning ske på plåt där baksidan är färdigmålad. Typiska applikationer: Elektriska Elskåp Armaturer Hushållsapparater och andra konsumentprodukter Vitvaror Elektronik Medicin och laboratorieutrustning Telekommunikationsutrustning Styrteknik och säkerhetsprodukter Mekaniska Transport och entreprenadmaskiner Skeppsvarv Rymdindustrin Hissar och rulltrappor Metallmöbler Maskintillverkning Övriga Livsmedelsutrustning Skyltar Värme och ventilation Värmepannor Luftkonditionering och ventilationsutrustning Kylutrustning Svetsprocess för Kontaktmetod BULTHÅLLARE TAPP JORDNING ARBETSSTYCKE Svetsbulten positioneras mot plåten. När avtryckaren aktiveras frigörs svetsströmmen genom tappen som smälter och en ljusbåge skapas. Undersidan på bulten och kontaktytan på arbetsstycket smälter samman. Bulten pressas ner i smältbadet som sedan stelnar. Avlägsna pistolen rakt upp ifrån den fastsvetsade bulten. Utöver ovanstående kan även Spaltmetod användas. I denna process postitioneras bulten på exakt samma sätt som Kontaktmetoden men när avtryckaren aktiveras lyfts hela bulthållaren uppåt och släpps sedan ner mot arbetsstycket där samma procedur som ovan tar vid

248 Kondensatormetod Tekniska data BULTMATERIAL Arbetsmaterial Stål Kopparpläterad St 37-3 Rostfritt stål Stål 1,4303 Aluminium Legering AlMg3 Mässing CuZn37 Stål med upp till 0,35 % C Stål upp till 0,6 % C Austenitisk CrNi stål Sn, Zn eller Pb belagt stål Mässing Koppar Tenn Bly Zink 99 99,5Al AlMg3 och AlMg5 legeringar AlMn legering AlMgMn & AlMg4,5Mn legeringar AlSi5 legering AlMgSi0,5 & AlMgSi1 legeringar AlZnMg1 legering AlZnMgCu1,5 legeringar Lättsvetsat Svetsbar med viss begränsning Även andra materialkombinationer är möjliga i tillägg till redan uppräknade. Var vänlig kontakta oss för råd. Minimum brottprestanda Minimum brottprestanda beror på arbetsmaterialets styrka och tjocklek. Angivna data nedan är enbart för vägledning. Om tveksamhet råder ska tester utföras på individuella applikationer innan produktion påbörjas. Stål St 37-3, Cu Pläterad Rostfritt stål 1,4303 Aluminiumlegering AlMg3 Mässing CuZn N 2000kp 15000N 1500kp 10000N 1000kp 5000N 500kp M2.5 Ø

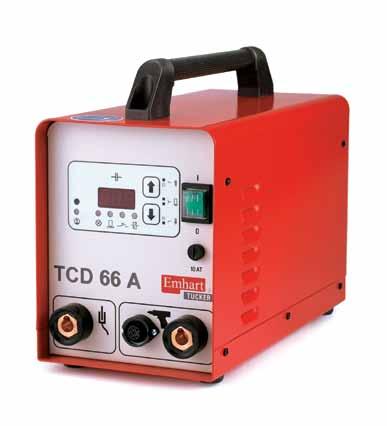

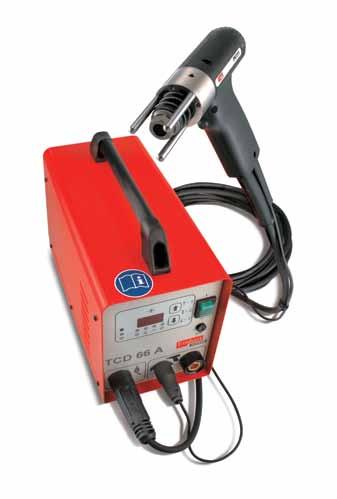

249 TCD66A TCD66A Bultsvets med kondensatorurladdning Kompakt CD-system för M3-M8 bultar Snabb återuppladdning Opåverkad av nätspänningsvariationer Manuell spänningsjustering Automatisk spänningskompensation Inbyggd operatörssäkerhet Termostatkontrollerad fläkt Välbeprövad, driftduglig Bärbar Bestnr: Specifikationer Kapacitans µf Maximum laddning Ws Svetsmaterial Svetsar/minut Storlek (L x H x B) Vikt Svetstid Kraftkälla Laddningsspänning Nätförsörjning Mjukt kolstål Rostfritt stål Aluminium Mässing 8-20 (beroende på storlek) 380 x 250 x 180 mm 15 kg 1-3 ms kondensator V 230 / 115 V Hz Kapacitet Aluminium Rostfritt stål Stål M3 - M6 M3 - M8 M3 - M

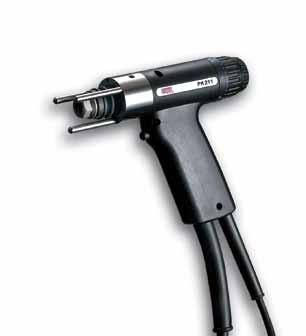

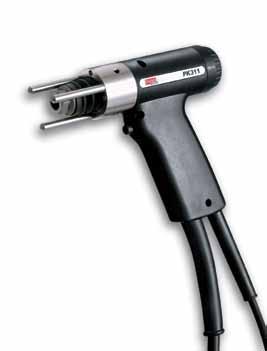

250 Svetspistol PK211 Spaltmetod och PK311 Kontaktmetod För svetsning av bult 2,5-8mm diameter upp till 35mm långa som standard; och upp till 100mm långa med specialtillsats Hållbar och tillförlitlig. På pistolerna kan kontakttrycket eller ljusbågstiden enkelt ställas in med inställningsvredet Bägge pistolerna levereras med en rund nosdel och en trefot Specifikationer PK211 PK311 Svetstyp Spalt Kontakt Tillbehör Rund nosdel / Trefot Bultdiameter 3-8 mm 2-8 mm Bultlängd 6-40 mm 6-40 mm (upp till 100 mm med specialfot) Svetsmaterial Mjukt Kolstål Mjukt Kolstål Rostfritt stål Rostfritt stål Aluminium Mässing Kabellängd 3 m 6,5 m Signalkontakt 12 stift 12 stift Vikt utan kabel 0,7 kg 0,7 kg PK211 Svetspistol Spaltmetod Bestnr: Bulthållare BETECKNING BESTNR M2,5 Hylsa M3 Hylsa M4 Hylsa M5 Hylsa M6 Hylsa Ø 7,1 Hylsa M8 Hylsa PK311 Svetspistol Kontaktmetod Bestnr: Kompletta Enheter BESTNR TCD 66A + PK Kabel TCD 66A + PK Kabel

251 Svetsbult med tapp Typ PT - ISO STÅL ROSTFRITT ALUMINIUM mm mm mm BESTNR ANTAL BESTNR ANTAL BESTNR ANTAL M3 M4 M5 M6 M ,5 0,7-1, * ,5 0,7-1, * * * * ,5 0,7-1, * * * * * * * ,5 0,7-1, * * * * * 500 på förfrågan * * * * * på förfrågan 30 9,0 0,7-1, * 500 på förfrågan * * 500 på förfrågan * 500 på förfrågan * * * =Metrisk gänga; =Längd (Min), upp till 10mm +0,3mm, 10-20mm + 0,4mm, över 20mm +0,6mm; =Nominell flänsdiameter +/- 0,2mm; =Nominell flänstjocklek +/- 0,2mm Bultmaterial: Kolstål (Kopparpläterad St 37-3), Rostfritt stål (1,4303/A2), Aluminiumlegering (AlMg3) * Minimum orderkvantiteter gäller 250

252 Svetspinne med tapp Typ UT - ISO STÅL ROSTFRITT ALUMINIUM mm mm mm BESTNR ANTAL BESTNR ANTAL BESTNR ANTAL Ø3 Ø4 Ø5 Ø * * på förfrågan * * * * * * * * på förfrågan 15 4,5 0,7-1, * * på förfrågan på förfrågan * * på förfrågan * på förfrågan på förfrågan * på förfrågan på förfrågan * * * på förfrågan * * på förfrågan 5,5 0,7-1, * * * på förfrågan på förfrågan 30 på förfrågan 04729* på förfrågan 40 på förfrågan 04730* på förfrågan 50 på förfrågan på förfrågan * * * * på förfrågan 15 6,5 0,7-1, * på förfrågan på förfrågan på förfrågan på förfrågan på förfrågan på förfrågan på förfrågan * ,5 0,7-1, på förfrågan på förfrågan på förfrågan på förfrågan * Minimum orderkvantiteter gäller =Diameter; =Längd (Min), upp till 10mm +0,3mm, 10-20mm + 0,4mm, över 20mm +0,6mm; =Nominell flänsdiameter +/- 0,2mm; =Nominell flänstjocklek +/- 0,2mm Bultmaterial: Kolstål (Kopparpläterad St 37-3), Rostfritt stål (1,4303/A2), Aluminiumlegering (AlMg3) 251

253 Svetsmutter med tapp Typ IT - ISO STÅL ROSTFRITT ALUMINIUM mm mm BESTNR ANTAL BESTNR ANTAL BESTNR ANTAL Ø5x6 / M3x4 4, * Ø5x8 / M3x5 5, Ø5x10 / M3x Ø5x12 / M3x Ø5x15 / M3x * Ø5x20 / M3x * ,5 0,8-1,4 6,0 Ø5x25 / M3x * Ø5x30 / M3x * på förfrågan 04717* Ø5x35 / M3x * på förfrågan på förfrågan Ø5x40 / M3x * på förfrågan på förfrågan Ø6x8 / M4x5 5, Ø6x10 / M4x Ø6x12 / M4x * Ø6x15 / M4x * ,5 0,8-1,4 6,0 Ø6x20 / M4x * * Ø6x25 / M4x * * Ø6x30 / M4x * på förfrågan 04277* Ø7,1x10 / M5x6 6, Ø7,1x12 / M5x7, på förfrågan Ø7,1x15 / M5x7, Ø7,1x20 / M5x7,5 9,0 0,8-1,4 7, * * Ø7,1x25 / M5x7, * * 250 på förfrågan Ø7,1x30 / M5x7, * * på förfrågan =Metrisk gänga; =Längd (Min), upp till 10mm +0,3mm, 10-20mm + 0,4mm, över 20mm +0,6mm; =Nominell flänsdiameter +/- 0,2mm; =Nominell flänstjocklek +/- 0,2mm Bultmaterial: Kolstål (Kopparpläterad St 37-3), Rostfritt stål (1,4303/A2), Aluminiumlegering (AlMg3) * Minimum orderkvantiteter gäller 252

254 Isoleringsstift Svetsstift Generellt Material Fäste Isoleringsstift med bricka för tunnplåt (max.1,0mm) Material i stift: St 37 (1,4301/03 på begäran) Material i huvud: Galvaniserat Stål TCD66A + TCI-03 Svetspistol Svetsstift För användning inomhus (M1) brickdiameter 38 mm Diameter x Längd Bestnr Antal d L 2,7 x * 500 2,7 x * 500 2,7 x * 500 2,7 x * 500 2,7 x ,7 x ,7 x * 500 2,7 x * 500 2,7 x ,7 x * 500 2,7 x * 500 2,7 x ,7 x * 500 2,7 x ,7 x * 500 2,7 x ,7 x * 250 2,7 x * 250 2,7 x ,7 x * 250 TCI-03 Svetspistol Bestnr: ,7 x * 250 2,7 x Pappersbricka D38 mm

255 Bultsvetsning Ljusbåge Drawn Arc Process och Applikation Idealisk för tjockare material (0,8mm och uppåt). Drawn arc ger en stark och säker svetsfog. Systemet är tolerant mot böjda och oregelbundna ytor och bultar kan svetsas på ren eller belagd plåt Bultarna är konstruerade med en kona som smälter och ger en efterföljande homogen fog. Svetsprocessen Drawn Arc (ljusbåge) Bulten placeras i pistolhylsan med bulten något utstående från nosdelen som skyddar mot ljusbågen. Tryck bulten mot arbetsstycket. Tryck på avtryckaren för att initiera svetscykeln. Vid svetsstart lyfts först bulten ifrån arbetsytan och inducerar en startljusbåge som rengör både bulten och arbetsytan. Därefter frigörs svetsenergin. Ljusbågen gör att metallen på bultens botten, såväl som på arbetsytan, smälter. Direkt efter svetsen faller bulten ner i den smälta metallen. När smältan stelnar bildar den en homogen fog. Dra svetspistolen från den svetsade bulten och lägg i nästa bult i pistolens hylsa. Denna metod ger en betydligt varmare svets än CD-metoden men är i gengäld okänsligare för exempelvis olja, oxider och andra föreningar som annars kan äventyra svetsresultatet. Metoden lämpar sig för svetsning på stål (t.ex. galvad plåt) och rostfritt. Systemet omfattar framför allt stationära aggregat av olika slag, från enklare manuella till avancerade robotanläggningar. Till de största användarna av Drawn Arc metoden hör bilindustrin, där denna metod är helt dominerande. För bultsvetsning i full automatik och obemannad drift krävs maskiner med mycket hög tillgänglighet och processövervakning. Emhart Teknik är inom detta område helt marknadsledande och skräddarsyr med hjälp av maskiner och moduler hela processystem anpassade till varje kunds unika behov. Kontakta Emharts kundservice för ytterligare information

256 Bultsvetsning Drawn Arc Ljusbåge TSG65 - Kontrollenhet Svetslikriktare Mikroprocessor Lätt justerbara svetsparametrar Inställningar för tjocklek och bulttyp LED indikering för svetsprocessen som är lätt att följa Specifikationer Spänning 400 V/50 Hz/32 A Kapacitet För bultdiameter 3-8mm PK560 - Manuell Bultsvetspistol Speciellt designad för manuell bultsvetsning i trånga svetsutrymmen Låg vikt, ergonomisk design Hög tillförlitlighet och lätt att använda Artikelnummer: varierande Var vänlig kontakta Emhart Kundservice för att diskutera dina behov Svetsbultar Vid svetsning med Drawn Arc metoden används alltid bultar utan tapp. Dessa finns i en mängd variationer och dimensioner. Kontakta Emharts kundservice för ytterligare information

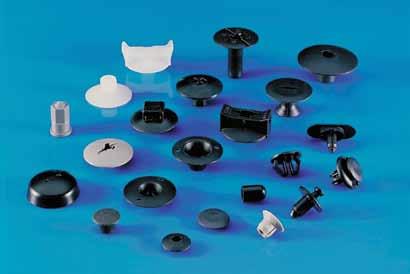

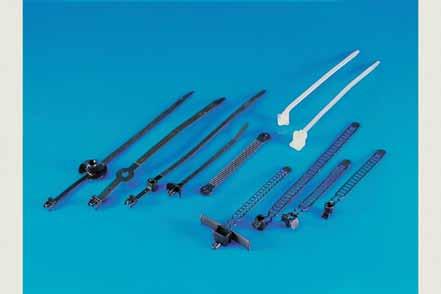

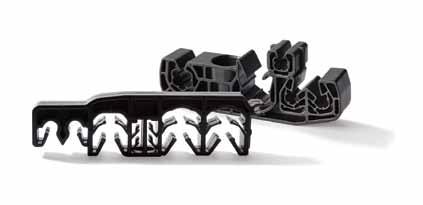

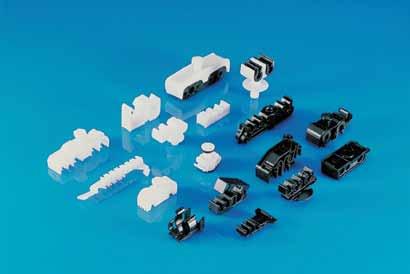

257 Plastclips och Klämmor Tucker erbjuder ett brett sortiment plastclips och klämmor för att passa en mängd applikationsbehov. Dessa kan designas och tillverkas för din unika applikation. Var vänlig kontakta Emhart Kundservice för att diskutera dina behov. Klämmor för bromsrör, bränsleledningar, skyddsrör och slangar Fästen för olika applikationer Listmontering Clips för isolering, innermattor och ljudabsorbenter Kabelfästen Clips med buntband Plastmuttrar Tucker plastclips och klämmor med Tucker svetsbult Tucker svetsbultar och plastclips bildar tillsammans en no-hole-solution och används inom industriell tillverkning i en mängd olika områden men framför allt inom Automotive branschen

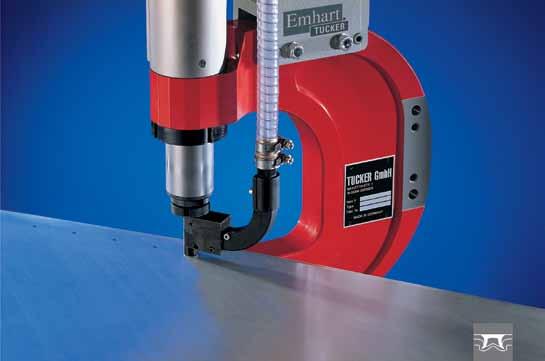

258 SPR - Självstansande nitsystem Självstansande nitning är en kallformningsprocess som används för att sammanfoga två eller flera materialskikt. Niten drivs igenom de översta materialskikten och sprids därefter ut i underliggande materialskikt utan att gå igenom. Fördelar 100% processövervakning Elservodriven nitspindel Blåsmatning av nitar Låg energikonsumtion Olika nitar med samma spindel Ingen förstansning eller borrning Flexibel Nitverktyget kan monteras på en robot, fast automation eller vara manuellt betjänad

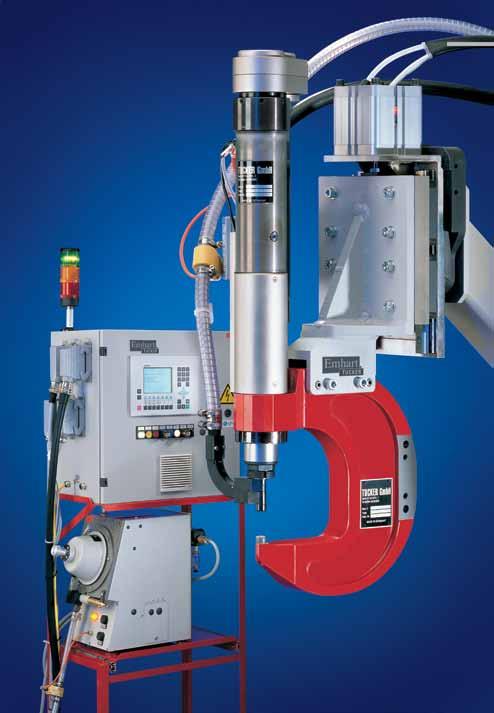

259 Elnitningsverktyg Nitverktyget drivs av en servomotor. Motorn är via en växel kopplad till en kulskruv. Servodrivningen medger full kontroll på stansens läge samt möjliggör kontroll av nitlängd och fogtjocklek. Nitverktyget innehåller en kraftsensor som används för att mäta hela kraftkurvan från ögonblicket niten nuddar basmaterialet till det att hela nitprocessen är avslutad. Denna återkoppling resulterar i en säker processövervakning. Matningssystemet Systemet matar automatiskt nitar till nitningsverktyget. Niten blåses genom en flexibel matarslang till verktyget. Detta eliminerar behovet av stillestånd som är vanligt vid traditionella bandmatade system. En nitväxlare, kan som tillval, kopplas till två separata matare varvid nitar med olika längd kan nitas med ett och samma verktyg. Elektrisk Servokontrollenhet Nätförsörjning 480Vac +/-10% 3-fas, 16A I/O Gränssnitt 24Vdc parallell Profinet Profibus Interbus S Cykeltid Från 1,5sek (10mm öppning) Kraft Slaglängd Käftdjup Nitstorlekar 50kN & 80kN 70mm & 140mm 20mm mm 3,35mm dia, längd 4mm - 6mm 5,3mm dia, längd 5mm - 10mm 258

260 259

261 Kabelskydd och tillbehör Vätsketäta ledningar och kopplingar 261 Vätsketäta kabelklämmor 261 Dragavlastningar 261 Bussningar, skyddshylsor och stötdämpare 262 Hålpluggar 262 Utrustning för kabelläggning 262 Kraftkomponenter

262 HEYCO Products, Inc. Tillverkningsmöjligheter omfattar: Kundanpassad färgmatchning Hög temperatur och specialmaterial Nylon ABS Polykarbonatformning Alla Heyco-produkter överensstämmer med EU-direktiven RoHS och WEEE Heyco har framgångsrikt visat upp ett kvalitetssäkringssystem som överensstämmer med ISO 9001:2000, vilket bekräftas av QMI certifikatnummer Heyco Vätsketäta ledningar och kopplingar Heyco Vätsketäta kabelklämmor Heyco Dragavlastningar Heyco är ett registrerat varumärke som tillhör Heyco Products, Inc

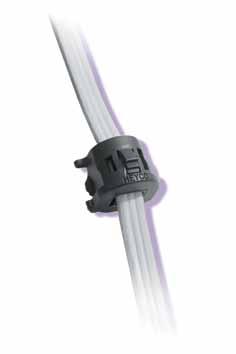

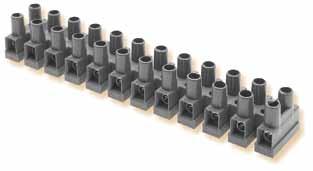

263 Heyco Bussningar, skyddshylsor och stötdämpare Heyco Hålpluggar Heyco Utrustning för kabelläggning Heyco Kraftkomponenter Mer produktinformation finns tillgänglig på Emhart Teknologies är en godkänd återförsäljare av Heyco -produkter. För beställningar, var vänlig kontakta Emhart kundtjänst. Heyco är ett registrerat varumärke som tillhör Heyco Products, Inc

264 263

265 Staps och Byggprodukter Tekniksida Staps 265 Staps 308 Kolstål 266 Staps 208 Rostfri 267 Staps DS Kolstål 268 Staps DSS Rostfri 269 Staps Kombi Rostfri 270 Staps Miracle DSS Rostfri 271 Staps Kombi Flexi RFR / Kolstål 272 Staps Kombi 273 Staps Kombi 274 Staps Kombi Aluminium 274 Staps Kombi Miracle 275 Staps DS Kolstål Elementskruv 276 Staps DSS Rostfri Elementskruv 277 Dril Kwick 278 Wingspeed 280 Lättbyggnadsskruv - PKFH 280 Montageskruv - PKM 281 Fönsterblecksskruv - PKF 282 Rännkroksskruv - PKR 283 Glidklammerskruv - PKG 284 Spånskive & Trallskruv - PKS 285 Listskruv - PKL 286 Gipsskruv - PK I, II, III 287 Insuskruv 288 Wingdril 289 Tekniksida Byggprodukter 290 Pinnskruvexpander 291 Multi-Monti Betongskruv 293 Kemisk Ankarmassa 295 Kemiska Ampuller 297 Slagankare + Mässingsankare 298 Slagnit 299 Fasadplugg 300 Spikplugg 301 Nylonplugg 302 Skruvplugg 303 Expanderspik 304 Gipsankare 305 Universalplugg + Skivtoggler 306 Bits Och Hylsor 307 Magna Bits Och Hylsor 308 Kits

266 Tekniksida Staps Måttangivelser Klämlängd Trämontage Klämlängd = Skruvlängd -30 mm Borrkapacitet min /max Stålmontage Klämlängd = Tjockleken på infäst material + mellanliggande material + underlag. Borrdiameter för gängpressande skruv Dessa värden är endast riktvärden. Skruv Typ av gänga Godstjocklek Borrdiameter dimension mm mm 6,3 AB 1,25-1,5 5,0 6,3 AB 2,0-3,0 5,3 6,3 B 4,0-6,0 5,5 6,3 B > 7,0 5,7 6,5 A 4,5 Överlappsmontage Vid överlappsmontage skall skruv med frisläppa användas. Skruven skall alltid dras till spinn. Rekommenderat varvtal Borrande skruv Gängpressande skruv För gängpressande skruv c:a rpm rpm Rekommenderat varvtal För tätt montage får skruven luta max diam. Säkert montage För ett säkert montage bör alltid skruvdragare med djupanslag användas

267 Staps 308 Kolstål Byggplåtsskruv Allmänt Material Bricka Gängpressande kolstålsskruv avsedd för montering inomhus. Vid monteringen rekommenderas skruvdragare med inställbart djupanslag, varvtal rpm. Kolstål SAE 1018 (SS1370). Sätthärdat. Blankförzinkad. Kolstål med EPDM-gummi. Teknik Se tekniksida, 265. Beställningsvara Skruvlängder upp till 260 mm. Brickdiameter mm. Nyckelvidd 3/8. Hylsa 8 mm Beställningsnr Byggplåtsskruv Staps 308 A-gänga Plåt till trä Diameter x Längd Bricka Nyckelvidd Standardförpackning d L D N Bestnr Antal / ,5 x ,0 6,5 x ,2 6,5 x ,6 6,5 x ,3 6,5 x ,0 6,5 x ,0 6,5 x ,0 Byggplåtsskruv Staps 308 B-gänga Plåt till stål >3 mm Diameter x Längd Bricka Nyckelvidd Standardförpackning d L D N Bestnr Antal / ,3 x ,8 6,3 x ,6 6,3 x ,0 Byggplåtsskruv Staps 308 AB-gänga Plåt till lättbalk / profil Diameter x Längd Bricka Nyckelvidd Standardförpackning d L D N Bestnr Antal / ,3 x ,4 6,3 x ,

268 Staps 208 Rostfri Byggplåtsskruv Allmänt Material Bricka Gängpressande rostfri skruv avsedd för montering utomhus Vid monteringen rekommenderas skruvdragare med inställbart djupanslag, varvtal rpm. Rostfritt stål SAE 305. (SS2332). Blankförzinkad. Rostfritt stål med EPDM-gummi. Teknik Se tekniksida, 265. Beställningsvara Skruvlängder upp till 260 mm. Brickdiameter mm. Nyckelvidd 3/8. Hylsa 8 mm Beställningsnr Byggplåtsskruv Staps 208 A-gänga Plåt till trä Diameter x Längd Bricka Nyckelvidd Standardförpackning d L D N Bestnr Antal / ,5 x ,8 6,5 x ,0 6,5 x ,5 6,5 x ,7 6,5 x ,0 6,5 x ,0 6,5 x ,0 Byggplåtsskruv Staps 208 B-gänga Plåt till stål >3 mm Diameter x Längd Bricka Nyckelvidd Standardförpackning d L D N Bestnr Antal / ,3 x ,6 6,3 x ,5 6,3 x ,0 6,3 x ,0 6,3 x * ,7 6,3 x * 50 22,0 *Lagerhålls normalt ej. Efterfråga minimikvantitet och leveranstid. Byggplåtsskruv Staps 208 AB-gänga Plåt till lättbalk / profil Diameter x Längd Bricka Nyckelvidd Standardförpackning d L D N Bestnr Antal / ,3 x ,2 6,3 x ,

269 Staps DS Kolstål Byggplåtsskruv Allmänt Material Bricka Borrande och gängpressande kolstålsskruv avsedd för invändig infästning av byggplåt mot olika typer av underlag enligt tabellen. Vid monteringen rekommenderas skruvdragare med inställbart djupanslag, varvtal rpm. Stål SAE 1018 (SS1370), sätthärdat, FZB. B = Lös bricka i kolstål med EPDM-gummi. F = Fast slagen fläns. Diameter enligt tabell. Teknik Se tekniksida, 265. Hylsa 8 mm Beställningsnr Skruv- Brick- Borrkap. Standardförpackning dimension diameter Min / Max Bestnr Antal mm mm /1.000 Överlappsskruv med frisläpp 4,8 x 19 F 10,5 2 x 0,5 / 2 x 1, ,3 5,5 x 19 F 10,5 2 x 0,5 / 2 x 1, ,6 6,3 x 22 F 14,5 2 x 0,65 / 2 x 1, ,6 6,3 x 23 F 14,5 2 x 0,75 / 2 x 1, ,6 6,3 x 32 F 14,5 2 x 0,75 / 2 x 1, ,6 Plåt mot lättbalk, max 4 mm 4,8 x 13 F 10 1, ,4 4,8 x 19 F 10 1, ,2 4,8 x 25 F 10 1, ,9 4,8 x 32 F 10 1, ,0 Längdskarv mot lättbalk/balk, max 6 mm 6,3 x 19 F , ,2 6,3 x 22 F ,6 Plåt mot lättbalk/balk, max 6 mm 5,5 x 19 F , ,4 5,5 x 25 F 14 1, ,2 Plåt mot grovbalk max 14 mm 5,5 x 24 F ,6 5,5 x 35 F ,2 5,5 x 50 F ,1 Plåt mot trä 6,5 x 50 B 16 2 x 1, ,

270 Staps DSS Rostfri Byggplåtsskruv Allmänt Material Bricka Borrande och gängpressande rostfri skruv avsedd för utvändig infästning av byggplåt mot olika typer av underlag enligt tabellen. Vid montering rekommenderas skruvdragare med inställbart djupanslag, varvtal rpm. Rostfritt stål SS Borrspets: Härdat kolstål. Rostfritt stål med EPDM gummi. Teknik Se tekniksida, 265. Hylsa 8 mm med fjäder Beställningsnr Skruv- Brick- Borrkap. Standardförpackning dimension diameter Min / Max Klämlängd Bestnr Antal mm mm mm /1.000 Överlappsskruv med frisläpp 4,8 x x0,5 / 2x1, ,8 5,5 x x0,4 / 2x1, ,6 6,3 x x0,4 / 2x1, ,2 Plåt mot trä 4,8 x x1, ,0 5,5 x x1, ,0 6,5 x x1, ,0 Plåt mot lättbalk, max 4,5 mm 4,8 x ,2-4, ,8 5,5 x ,2-3, ,4 Plåt mot lättbalk/balk max 6 mm 5,5 x ,4 Plåt mot lättbalk/balk, med isolerskiva 5,5 x ,2-3, ,0 5,5 x ,2-3, ,0 5,5 x ,2-3, ,0 5,5 x ,2-3, ,0 5,5 x ,0 Plåt mot grovbalk max 12,5 mm 5,5 x , ,

271 Staps Kombi Rostfri Byggplåtsskruv Allmänt Material Bricka Borrande och gängpressande rostfri skruv avsedd för utvändig infästning av byggplåt mot olika typer av underlag enligt tabellen. Vid montering rekommenderas skruvdragare med inställbart djupanslag, varvtal rpm. Rostfritt stål SS Borrspets: Härdat kolstål. Rostfritt stål med EPDM gummi. Teknik Se tekniksida, 265. Hylsa 8 mm Beställningsnr Skruv- Brick- Max Standardförpackning dimension diameter borrkap. RAL nr Färg Bestnr Antal mm mm /1.000 Överlappsskruv med frisläpp 4,8 x x0,5 / 2x1, Svart ,8 4,8 x x0,5 / 2x1, Vit ,8 4,8 x x0,5 / 2x1, Tegelröd ,8 4,8 x x0,5 / 2x1,0 Olackad ,8 Plåt mot trä 4,8 x x1, Svart ,4 4,8 x x1, Vit ,4 4,8 x x1, Tegelröd ,4 4,8 x x1,0 Olackad ,

272 Staps Miracle DSS Rostfri Byggplåtsskruv Allmänt Material Bricka Borrande och gängpressande rostfri skruv avsedd för utvändig infästning av byggplåt mot olika typer av underlag enligt tabellen. Vid monteringen rekommenderas skruvdragare med inställbart djupanslag, varvtal rpm. Rostfritt stål SS2332. Borrspets: Härdat kolstål. EPDM-gummi. Teknik Se tekniksida, 265. Bits M25 Beställningsnr medföljer i varje paket. Skruv- Fläns- Borrkap. Standardförpackning dimension diameter Min / Max Klämlängd RAL nr Färg Bestnr Antal mm mm mm /1.000 Överlappsskruv med frisläpp 4,8 x ,4 / 2x1, ,6 4,8 x ,4 / 2x1, Svart ,6 4,8 x ,4 / 2x1, Vit ,6 4,8 x ,4 / 2x1, Tegelröd ,6 6,3 x ,4 / 2x1, ,6 Plåt mot trä 4,8 x x1, ,8 4,8 x x1, Svart ,8 4,8 x x1, Vit ,8 4,8 x x1, Tegelröd ,8 Plåt mot lättbalk, max 3.5 mm 5,5 x ,2-3, ,6 5,5 x ,2-3, Svart ,6 5,5 x ,2-3, Vit ,6 5,5 x ,2-3, Tegelröd ,6 Plåt mot lättbalk/balk max 6 mm 5,5 x ,2 Plåt mot lättbalk/balk med isolerskiva 5,5 x ,2-3, ,8 Plåt mot grovbalk max 12,5 mm 5,5 x , ,

273 Staps Kombi Flexi RFR Byggplåtsskruv Allmänt Material Bricka Borrande och gängpressande skruv. En skruv för tre applikationer, lättbalk, träregel samt överlapp. Vid monteringen rekommenderas skruvdragare med inställbart djupanslag, varvtal rpm. Vid överlappsmontage skall skruven dras till spinn. Rostfritt stål SS2332. Borrspets: Härdat kolstål. 14 mm aluminium med EPDM-gummi. Teknik Se tekniksida, 265. Hylsa 8 mm Beställningsnr Skruv- Brick- Standardförpackning dimension diameter Borrkap. Bestnr Antal mm mm /1.000 Trä 2x1,0 5,2 x Överlapp 2x0,4 / 2x1, ,3 Lättbalk 2x1,5 Byggplåtsskruv Allmänt Borrande och gängpressande skruv, lackerad i ett färgprogram som passar byggplåten. En skruv för tre applikationer, lättbalk, träregel samt överlapp. Montage bör undvikas i aggresiv miljö. I dessa fall rekommenderar vi rostfri skruv. Vid monteringen rekommenderas skruvdragare med inställbart djupanslag, varvtal rpm. Vid överlappsmontage skall skruven dras till spinn. Material Kolstål SAE 1018 (SS1370), sätthärdat. Blankförzinkad µ. Huvud och bricka: Pulverlack 40 µ. Bricka 14 mm aluminium med EPDM-gummi. Teknik Se tekniksida, 265. Hylsa 8 mm Beställningsnr Staps Kombi Flexi Kolstål Skruv- Brick- Bestnr dimension diameter Borrkap. RAL 9011 RAL 9010 RAL 8004 Antal mm mm Svart Vit Tegelröd /1.000 Trä 2x1,0 5,2 x Överlapp 2x0,4 / 2x1, ,3 Lättbalk 2x1,

274 Staps Kombi Byggplåtsskruv Allmänt Borrande och gängpressande skruv, lackerad i ett färgprogram som passar byggplåten. Avsedd för både lättbalk och träregel. Montage bör undvikas i aggresiv miljö. I dessa fall rekommenderar vi rostfri skruv. Vid monteringen rekommenderas skruvdragare med inställbart djupanslag, varvtal rpm. Material Kolstål SAE 1018 (SS1370), sätthärdat. Blankförzinkad µ. Huvud och bricka: Pulverlack 40 µ. Bricka 14 mm aluminium med EPDM-gummi. Teknik Se tekniksida, 265. Hylsa 8 mm Beställningsnr ,8 x 35 Plåt till trä 4,8 x 22 Överlapp plåt 4,8 x 25 Plåt till lättbalk Borrkap. 2 x 1,25 mm Borrkap. 2 x 1,25 mm Borrkap. max 4,5 mm Färg RAL NCS Bestnr Bestnr Bestnr Antal /1.000 /1.000 /1.000 Svart 9011 S 9000-N , , ,8 250 Svart 9011 S 9000-N ,6 500 i plasthink Vit 9010 S 0502-G50Y , , ,8 250 Vit 9010 S 0502-G50Y ,6 500 i plasthink Tegelröd 8004 S 4040-Y80R , , ,8 250 Tegelröd 8004 S 4040-Y80R ,6 500 i plasthink Gråvit 9002 S 1002-G50Y , , ,8 250 Beige 1015 S 1010-Y30R , , ,8 250 Sandgul 1002 S 2040-Y10R , , ,8 250 Ljusgrå 7035 S 2005-G50Y , , ,8 250 Silvermetallic 9006 S 3000-N , , ,8 250 Zinkgrå 7001 S 3502-B , , ,8 250 Mörkgrå 7011 S 7005-B20G , , ,8 250 Sepiabrun 8014 S 8005-Y50R , , ,8 250 Äggrön 6021 S 3020-G10Y , , ,8 250 Olivgrön 6003 S 6020-G30Y , , ,8 250 Mörkgrön 6009 S 8010-G10Y , , ,8 250 Ljusblå 5024 S 3030-B , , ,8 250 Signalblå 5010 S 4550-R90B , , ,8 250 Grönblå 5001 S 6020-B , , ,8 250 Eldröd 3000 S 2070-Y90R , , ,8 250 Röd 4050-Y80R , , ,8 250 Röd 3011 S 4050-Y90R , , ,8 250 Oxidröd 3009 S 5040-Y80R , , ,8 250 Klarlack ,

275 Staps Kombi Byggplåtsskruv Allmänt Material Bricka Borrande och gängpressande skruv, lackerad i ett färgprogram som passar byggplåten. Avsedd för montage av nockplåt mm. Montage bör undvikas i aggresiv miljö. I dessa fall rekommenderar vi rostfri skruv. Vid montering rekommenderas skruvdragare med inställbart djupanslag, varvtal rpm. Kolstål SAE 1018 (SS1370), sätthärdat. Blankförzinkad µ. Huvud och bricka: Pulverlack 40 µ. EPDM-gummi. Teknik Borrkapacitet 2x1,25 mm. Se tekniksida, 265. Hylsa 8 mm Beställningsnr Skruv- Brick- Borrkap. Standardförpackning dimension diameter Max RAL nr Färg Bestnr Antal mm mm / ,8 x x1, Svart ,8 4,8 x x1, Vit ,8 4,8 x x1, Tegelröd ,8 4,8 x x1,25 Klarlackad ,8 Byggplåtsskruv Allmänt Material Bricka Teknik Hylsa 8 mm Borrande och gängpressande skruv, lackerad i ett färgprogram som passar byggplåten. Avsedd för aluminiumplåt mot trä. Vid montering rekommenderas skruvdragare med inställbart djupanslag, varvtal rpm. Aluminium. Olackerad samt pulverlackerad 40 µ. Aluminium med EPDM-gummi. Borrkapacitet 2x1,0 mm i aluminium. Beställningsnr Staps Kombi Aluminium Skruv- Brick- Borrkap. Standardförpackning dimension diameter Max RAL nr Färg Bestnr Antal mm mm / ,6 x x1, Svart ,6 x x1, Vit ,6 x x1, Tegelröd ,6 x x1,0 Klarlackad

276 Staps Kombi Miracle Byggplåtsskruv Allmänt Material Bricka Bits fyrkant 3 Borrande och gängpressande skruv, lackerad i ett färgprogram som passar byggplåten. Avsedd för både trä, överlapp och tunnare lättbalk. Montage bör undvikas i aggresiv miljö. I dessa fall rekommenderar vi rostfri skruv. Vid montering rekommenderas skruvdragare med inställbart djupanslag, varvtal rpm. Kolstål SAE 1018 (SS1370), sätthärdat. Blankförzinkad µ. Huvud och bricka: Pulverlack 40 µ. EPDM-gummi. Beställningsnr ,8 x 35 Plåt till trä 4,8 x 22 Överlapp plåt Borrkap. 2 x 1,25 mm Borrkap. 2 x 1,25 mm Färg RAL NCS Bestnr Bestnr Antal /1.000 /1.000 Svart 9011 S 9000-N , ,1 250 Vit 9010 S 0502-G50Y , ,1 250 Tegelröd 8004 S 4040-Y80R , ,1 250 Ljusgrå 7035 S 2005-G50Y , ,1 250 Silvermetallic 9006 S 3000-N , ,1 250 Mörkgrå 7011 S 7005-B20G , ,1 250 Sepiabrun 8014 S 8005-Y50R , ,1 250 Oxidröd 3009 S 5040-Y80R , ,

277 Byggplåtsskruv Allmänt Material Ytbehandling Bricka Borrande och gängpressande skruv avsedd för invändig infästning av byggplåt mot olika typer av underlag enligt tabellen. Vid montering rekommenderas skruvdragare med inställbart djupanslag, varvtal rpm. SAE 1018 (SS 1370) Sätthärdat. Dural 250 Plus. Kolstål med EPDM gummi. Teknik Se tekniksida, 265. Hylsa 8 mm Beställningsnr Staps DS Kolstål Elementskruv Element mot lättbalk/balk 2,0-5,0 mm Skruv- Brick- Borrkap. Standardförpackning dimension diameter Min / Max Klämlängd Bestnr Antal mm mm mm / ,5 x ,8 5,5 x ,0 5,5 x ,7 5,5 x ,1 5,5 x ,4 5,5 x ,7 Element mot balk 4,0-12,5 mm Skruv- Brick- Borrkap. Standardförpackning dimension diameter Min / Max Klämlängd Bestnr Antal mm mm mm / ,5 x ,0-12, ,9 5,5 x ,0-12, ,6 5,5 x ,0-12, ,8 5,5 x ,0-12, ,5 5,5 x ,0-12, ,4 5,5 x ,0-12, ,5 5,5 x ,0-12, ,

278 Staps DSS Rostfri Elementskruv Byggplåtsskruv Allmänt Material Bricka Borrande och gängpressande rostfri skruv avsedd för utvändig infästning av byggplåt mot olika typer av underlag enligt tabellen. Vid montering rekommenderas skruvdragare med inställbart djupanslag, varvtal rpm. Rostfritt stål SS Borrspets: Härdat kolstål. Rostfri med EPDM gummi. Teknik Se tekniksida, 265. Hylsa 8 mm med fjäder Beställningsnr Element mot lättbalk/balk 2,0-5,0 mm Skruv- Brick- Borrkap. Standardförpackning dimension diameter Min / Max Klämlängd Bestnr Antal mm mm mm / ,5 x ,7 5,5 x ,0 5,5 x ,5 5,5 x ,1 5,5 x ,4 Element mot balk 4,0-12,5 mm Skruv- Brick- Borrkap. Standardförpackning dimension diameter Min / Max Klämlängd Bestnr Antal mm mm mm / ,5 x ,0-12, ,7 5,5 x ,0-12, ,2 5,5 x ,0-12, ,1 5,5 x ,0-12, ,0 5,5 x ,0-12, ,5 5,5 x ,0-12, ,3 5,5 x ,0-12, ,2 Element mot trä Skruv- Brick- Borrkap. Standardförpackning dimension diameter Min / Max Klämlängd Bestnr Antal mm mm mm / ,5 x < ,1 6,5 x < ,1 6,5 x < ,1 6,5 x < ,

279 Dril Kwick Borrande och gängpressande skruv Allmänt Material Borrande och gängpressande skruv avsedd för stål, aluminium med flera material. Kullrigt / försänkt huvud med Phillips krysspår eller sexkantshuvud med fläns. Rillor under huvudet. Vid montering rekommenderas skruvdragare med varvtal på rpm. Sätthärdat stål, blankförzinkad. Rostfritt stål SS Borrande och gängpressande skruv Dril Kwick med kullrigt huvud, stål Diameter x Längd Huvud Bits Borr- Standardförpackning d L D Ph nr kapacitet Bestnr Antal / ,5 x 9,5 6,9 2 2, ,9 3,5 x 13 6,9 2 2, ,0 3,5 x 16 6,9 2 2, ** ,1 3,5 x 19 6,9 2 2, ** ,2 3,5 x 25 6,9 2 2, ** ,6 L 4,2 x 13 8,2 2 2, ,4 4,2 x 16 8,2 2 2, ,7 4,2 x 19 8,2 2 2, ,9 4,2 x 25 8,2 2 2, ,4 4,2 x 38 8,2 2 2, ** ,2 4,8 x 13 9,5 2 3, ,1 4,8 x 16 9,5 2 3, ,3 4,8 x 19 9,5 2 3, ,6 4,8 x 25 9,5 2 3, ** ,3 4,8 x 32 9,5 2 3, ** ,2 4,8 x 38 9,5 2 3, ** 500 4,8 4,8 x 45 9,5 2 3, ** 500 5,2 4,8 x 50 9,5 2 3, ,4 4,8 x 70 9,5 2 3, ,6 ** Dessa skruvar levereras utan rillor och med Phillips krysspår. Borrande och gängpressande skruv Dril Kwick med försänkt huvud, stål Diameter x Längd Huvud Bits Borr- Standardförpackning d L D Ph nr kapacitet Bestnr Antal /1.000 L 3,5 x 13 6,9 2 2, ,8 3,5 x 19 6,9 2 2, ,1 3,5 x 25 6,9 2 2, ,3 Borrande och gängpressande skruv Dril Kwick med kullrigt huvud, rostfritt stål. Avsedd för applikationer i aluminium. Diameter x Längd Huvud Bits Borr- Standardförpackning d L D Fyrkant nr kapacitet Bestnr Antal /1.000 L 4,2 x 13 7,9 2 2, ,

280 Dril Kwick L Borrande och gängpressande skruv Dril Kwick med reducerad borrspets speciellt lämpad för tunna material sexkantshuvud, stål Diameter x Längd Huvud Nyckelvidd Borr- Standardförpackning d L D kapacitet Bestnr Antal / ,2 x 9,5 8,5 6,35 2 x 1, ,7 4,2 x 13 8,5 6,35 2 x 1, ,8 Borrande och gängpressande skruv Dril Kwick med sexkantshuvud, stål L Diameter x Längd Huvud Nyckelvidd Borr- Standardförpackning d L D kapacitet Bestnr Antal / ,5 x 9,5 8,0 6,35 2, ,2 3,5 x 13 8,0 6,35 2, ,4 3,5 x 16 8,0 6,35 2, ,5 3,5 x 19 8,0 6,35 2, ,6 3,5 x 25 8,0 6,35 2, ,9 4,2 x 9,5 8,5 6,35 2, ,7 4,2 x 13 8,5 6,35 2, ,9 4,2 x 16 8,5 6,35 2, ,0 4,2 x 19 8,5 6,35 2, ,3 4,2 x 25 8,5 6,35 2, ,8 4,8 x 13 9,8 8,00 4, ,4 4,8 x 16 9,8 8,00 4, ,0 4,8 x 19 9,8 8,00 4, ,2 4,8 x 25 9,8 8,00 4, ,9 4,8 x 50 9,8 8,00 4, ,0 Borrande och gängpressande skruv Super Dril Kwick med sexkantshuvud, stål L Diameter x Längd Huvud Nyckelvidd Borr- Standardförpackning d L D kapacitet Bestnr Antal / ,8 x 32 10,5 8,0 4, ,0 4,8 x 38 10,5 8,0 4, ,8 5,5 x 19 11,0 8,0 5, ,6 5,5 x 25 11,0 8,0 5, ,7 5,5 x 32 11,0 8,0 5, ,2 5,5 x 38 11,0 8,0 5, ,0 6,3 x 19 13,2 8,0 2 x 1, ,8 6,3 x 19 13,2 8,0 5, ,2 6,3 x 22 13,2 10,0 5, ,6 6,3 x 38 13,2 10,0 5, ,6 6,3 x 50 13,2 10,0 5, ,

281 Wingspeed Plåtskruv Allmänt Material Hylsa 1/4 Borrande och gängpressande skruv avsedd för tunnplåt max 2x0,7 mm. Idealisk vid tillverkning i galvaniserad plåt inom ventilations och byggindustrin. Passar även för annan infästning på bygget. Vid idragning borrar skruven ett hål som automatiskt kragas för bästa hållfasthet, se bild. Sammanfogningen sker snabbt i ett moment utan förborrning. Vid montering rekommenderas skruvdragare eller borrmaskin med steglös varvtalsreglering. Kolstål SAE 1018 (SS1370), sätthärdat. Blankförzinkad. Beställningsnr Plåtskruv Wingspeed Diameter x Längd Nyckelvidd Max Standardförpackning d L N plåttjocklek Bestnr Antal / ,2 x 9,5 6,35 (1/4 ) 2x0, ,4 4,2 x 13 6,35 (1/4 ) 2x0, ,5 4,2 x 19 6,35 (1/4 ) 2x0, ,0 4,2 x 25 6,35 (1/4 ) 2x0, ,6 4,2 x 32 6,35 (1/4 ) 2x0, ,1 4,2 x 38 6,35 (1/4 ) 2x0, ,7 4,2 x 50 6,35 (1/4 ) 2x0, ,6 4,2 x 75 6,35 (1/4 ) 2x0, ,8 Lättbyggnadsskruv Allmänt Material Bits PH 2R Borrande och gängpressande skruv avsedd för stål, aluminium och flera andra material. Extremt låg skalle med Phillips krysspår. Mycket användbar skruv inom lättbyggnadstekniken. Vid montering rekommenderas skruvdragare med inställbart djupanslag, varvtal rpm. Sätthärdat stål, blankförzinkad. Beställningsnr Lättbyggnadsskruv - PKFH Diameter x Längd Huvud Borrkapacitet Standardförpackning d L D Bestnr Antal / ,8 x 16 8,0 2x0,56-2x ,

282 Montageskruv - PKM Montageskruv Allmänt Material Bits PH 2R Borrande och gängpressande skruv avsedd för montering i stålregel. Typ M kan även användas i träregel. Passar för infästning av skivor, kassetter mm. Vid montering rekommenderas skruvdragare eller borrmaskin med steglös varvtalsreglering. Sätthärdat stål, blankförzinkad min 5 µ. Rostfritt stål A2. Lackerad Beställningsnr Montageskruv Panel-Kwick M för stålregel max 0,9 mm och träregel Diameter x Längd Huvud Bits RAL Färg Standardförpackning d L D Ph nr Bestnr Antal / ,2 x 14 10, ,6 4,2 x 25 10, ,5 4,2 x 32 10, ,9 4,2 x 45 10, ,8 4,2 x 65 10, ,2 4,2 x 75 10, ,0 4,2 x 85 10, ,6 Montageskruv Panel-Kwick M Lackerad 4,2 x 14 10, Svart ,6 4,2 x 14 10, Vit ,6 4,2 x 14 10, Tegelröd ,6 4,2 x 25 10, Svart ,5 4,2 x 25 10, Vit ,5 4,2 x 25 10, Tegelröd ,5 4,2 x 25 10, Ljusgrå ,5 4,2 x 25 10, Mörkgrå ,5 4,2 x 25 10, Sepiabrun ,5 4,2 x 25 10, Oxidröd ,5 Montageskruv Panel-Kwick M Rostfri A2 för träregel 4,2 x 14 10, ,7 4,2 x 25 10, ,4 4,2 x 45 10, ,8 4,2 x 65 10, ,4 Montageskruv Panel-Kwick M-II för stålregel, max 2,5 mm Diameter x Längd Huvud Bits RAL Färg Standardförpackning d L D Ph nr Bestnr Antal / ,2 x 14 10, ,6 4,2 x 25 10, ,5 4,2 x 32 10, ,9 4,2 x 45 10, ,8 4,2 x 65 10, ,1 Montageskruv Panel-Kwick M-II Lackerad 4,2 x 14 10, Vit ,6 4,2 x 14 10, Svart ,6 4,2 x 25 10, Vit ,5 4,2 x 25 10, Svart ,5 Montageskruv Panel-Kwick P för stålregel max 0,9 mm Diameter x Längd Huvud Bits RAL Färg Standardförpackning d L D Ph nr Bestnr Antal / ,2 x ,2 Lackerad 4,2 x Vit ,

283 Fönsterblecksskruv - PKF Allmänt Teknik Lågt inskruvningsmoment för säkert montage. Frässpets minimerar risken för sprickbildning i trämaterialet. Lång fyrkantsbits nr 1 medföljer varje paket. Enligt HUS AMA:s krav. Material Rostfritt stål A2. Lackerad. Bits fyrkant 1 Beställningsnr Diameter x Längd Huvud Bits Färg RAL nr Standardförpackning d L D fyrkant nr Bestnr Antal / ,5 x 25 8, ,4 3,5 x 25 8,0 1 Vit ,4 3,5 x 25 8,0 1 Svart ,4 Vi kommer successivt under 2010 att övergå till 3,5x20. Fönsterblecksskruv med Borrspets Allmänt Material Bits fyrkant 1 Borrande och gängpressande skruv för montage av fönsterbleck och beslag. Lång fyrkantsbits nr 1 medföljer varje paket. Rostfritt stål SS2332. Borrspets: Härdat kolstål. Beställningsnr Diameter x Längd Huvud Bits Standardförpackning d L D fyrkant nr Bestnr Antal / ,5 x 20 8, ,

284 Rännkroksskruv - PKR Allmänt Teknik Skruven monteras direkt i de förstansade rännkrokshålen. Monteras med lågt moment för säkert montage. Frässpets minimerar risken för sprickbildning i trämaterialet. Fyrkansbits nr 2 medföljer varje paket. Enligt HUS AMA:s krav Material Rostfritt stål A2. Bits fyrkant 2 Beställningsnr Diameter x Längd Huvud Bits Standardförpackning d L D fyrkant nr Bestnr Antal / ,8 x ,2 4,8 x ,0 Rännkroksskruv Kolstål med Dacro ytbehandling Allmänt Material Bits fyrkant 2 Skruven monteras direkt i de förstansade rännkrokshålen. Lågt inskruvningsmoment för säkert montage. Frässpets minimerar risken för sprickbildning i trämaterialet. Fyrkantsbits nr 2 medföljer varje paket. Sätthärdat stål. Ytbehandling: Dacro Beställningsnr Diameter x Längd Huvud Bits Standardförpackning d L D fyrkant nr Bestnr Antal / ,8 x ,2 4,8 x ,

285 Glidklammerskruv - PKG Glidklammerskruv Allmänt Skruven monteras i ett förborrat/stansat hål. Spåret i skruven är fyrkant nr 2 för bästa drivning. Skruven är försedd med frässpår för bättre borregenskaper. Fyrkansbits nr 2 medföljer varje paket. Material Rostfritt stål A2. Bits fyrkant 2 Beställningsnr Rostfri Glidklammerskruv Diameter x Längd Huvud Bits Standardförpackning d L D fyrkant nr Bestnr Antal / ,5 x 30 10, ,1 Bits Spår Fäste Standardförpackning Bestnr Antal Bitsats 1/ Fyrkant nr: 1, 2 och 3 Magic Drive: M25 Phillips: 2 Pozidriv: 2 Torx: T40 Magnethållare: 1/4 Hylsa med fjäder: 8 mm 284

286 Spånskive & Trallskruv - PKS Spånskiveskruv Allmänt Spånskiveskruv för infästning av spånskivor i trä- och max 0,5 mm stålregel. Skruven monteras utan förborrning, direkt genom spånskivan / träet och in i träregeln. Rillorna under huvudet fräser ur och försänker skruven så att ytan blir helt plan. Golvskruvarna har frigång för 22 mm skiva. Det garanterar riktig anliggning vid åtdragningen och ger ett knarrfritt golv. Vid monteringen rekommenderas steglös skruvdragare med varvtal 2500 r/m och justerbart djupanslag. Material Sätthärdat stål, blankförzinkad min 5 µ. Bits PH 2R Beställningsnr Spånskiveskruv Panel-Kwick S L Diameter x Längd Huvud Bits Standardförpackning d L L 1 D Ph nr Bestnr Antal /1.000 Blankförzinkad 4,2 x ,6 4,2 x ,6 4,2 x ,0 4,2 x ,9 1 Passar för 22 mm golvskiva. Rostfri Trallskruv Allmänt Trallskruv avsedd för infästning av trä mot trä. Skruven monteras utan förborrning, direkt genom virket och in i träregeln. Rillorna under huvudet fräser ur och försänker skruven så att ytan blir helt plan. Skruvarna har frigångsgänga för olika materialtjocklekar. Det garanterar riktig anliggning vid åtdragningen. Vid monteringen rekommenderas steglös skruvdragare med varvtal 2500 r/m och justerbart djupanslag. Kort (25mm) fyrkantsbits nr 2 medföljer varje paket. Material Rostfritt stål A2. Bits Fyrkantsbits nr 2 Beställningsnr Trallskruv Populär med frässpets för bättre borregenskaper Diameter x Längd Huvud Bits Standardförpackning d L L 1 D Fyrkant nr Bestnr Antal /1.000 L 4,2 x ,0 4,2 x ,5 4,8 x ,

287 Listskruv - PKL Listskruv Allmänt Material Bits PH 2R Avsedd för infästning av golvsocklar och andra listverk i trä- och max 0,9 mm stålprofil. Skruven monteras utan förborrning. Det lilla självförsänkande huvudet kryper in i materialet och ger en i närmast osynlig infästning. Vid monteringen rekommenderas steglös skruvdragare med varvtal 2500 r/m och justerbart djupanslag. Sätthärdat stål. Blankförzinkad. Gulförzinkad. Vitlackerad. Beställningsnr Listskruv Panel-Kwick L Diameter x Längd Huvud Bits Standardförpackning d L diameter D Ph nr Bestnr Antal /1.000 Blankförzinkad 3,9 x 41 5, ,4 3,9 x 57 5, ,2 Gulförzinkad 3,9 x 41 5, ,4 3,9 x 57 5, ,2 Vitlackerat huvud 3,9 x 41 5, ,4 3,9 x 57 5, ,

288 Gipsskruv - PK I, II, III Skivinfästning Gipsskruv Allmänt Borrande och gängpressande skruv avsedd för infästning av gipsskivor i trä- och stålreglar. Trumpethuvudets speciella form river inte upp gipsskivans pappskikt. Vid monteringen rekommenderas steglös skruvdragare med varvtal 2500 r/m och justerbart djupanslag. Material Sätthärdat stål, blankförzinkad min 5 µ. Teknik Bits PH 2R Gipsskruv Panel-Kwick I för stålregel max 0,9 mm och träregel Skruvåtgång är ca 20 st per kvm gipsskiva. Beställningsnr Diameter x Längd Huvud Bits Standardförpackning d L D Ph nr Bestnr Antal /1.000 Blankförzinkad 3,5 x ,4 8 2 i plasthink ,4 3,5 x ,0 8 2 i plasthink ,0 3,5 x ,6 4,2 x ,8 1 För 1 lag gipsskivor. 2 För 2 lag gipsskivor. 3 För 3 lag gipsskivor. Gipsskruv Panel-Kwick II för stålregel max 2,5 mm Diameter x Längd Huvud Bits Standardförpackning d L D Ph nr Bestnr Antal /1.000 Blankförzinkad 3,5 x ,7 3,5 x ,3 3,5 x ,9 1 För 1 lag gipsskivor. 2 För 2 lag gipsskivor. 3 För 3 lag gipsskivor. Gipsskruv Panel-Kwick III för träregel Diameter x Längd Huvud Bits Standardförpackning d L D Ph nr Bestnr Antal /1.000 Blankförzinkad 3,5 x ,4 3,5 x ,9 8 2 i plasthink ,9 3,5 x ,3 8 2 i plasthink ,3 4,2 x ,4 1 För 1 lag gipsskivor. 2 För 2 lag gipsskivor. 3 För 3 lag gipsskivor

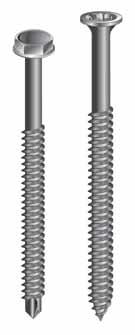

289 Insuskruv Isoleringsskruv Allmänt Material Ytbehandling Borrande och gängpressande skruv med separat bricka avsedd för infästning av isolering i byggplåt. Monteras rakt genom isoleringen och ned i plåtens profiltopp utan förborrning. Stål SS1370. Sätthärdat. Fe/Zn + Dacromate. Bits T25 Beställningsnr Hylsa 8 mm Beställningsnr Isoleringsskruv Insuskruv med gängspets och trumpethuvud för max 0,9 mm plåttjocklek Diameter x Längd Gäng- Bits Standardförpackning d L längd g Torx Bestnr Antal / ,8 x ,2 4,8 x ,4 4,8 x ,8 4,8 x ,8 4,8 x ,6 4,8 x ,4 4,8 x ,3 4,8 x ,2 4,8 x ,2 4,8 x ,8 Isoleringsskruv Insuskruv med borrspets och sexkantshuvud för max 2x1,0 mm 1 2 Diameter x Längd Gäng- Nyckel- Bild Standardförpackning d L längd g vidd Bestnr Antal / ,8 x ,0 4,8 x ,0 4,8 x ,6 4,8 x ,8 4,8 x ,2 Isoleringsbricka till Insuskruv Brickstorlek Materialtjocklek Standardförpackning Bestnr Antal /1.000 ±80 1 0, ,6 1 Med 7 mm försänkt centrumhål 288

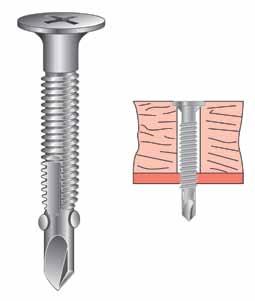

290 WingDril Frigångsborrande och gängpressande skruv Allmänt Material Borrande och gängpressande skruv avsedd för infästning eller sammanfogning av mjuka material mot metall, t.ex. trä, plywood, spånskiva mot stålregel. Skruvidragningen sker i ett enda moment utan förborrning. Fräsvingarna på borrspetsen rymmer upp hålet så att gängan går fritt genom virket. När borrspetsen gått igenom stålprofilen bryts vingarna av. Gängan griper då in i stålet och pressar en stark godsgänga. Självförsänkande huvud med rillor. Vid montering rekommenderas skruvdragare med inställbart djupanslag, varvtal rpm. Skruv i stål: SAE 1018 (SS1370), sätthärdat. Skruv i rostfritt stål: SS Borrspets: Härdat kolstål. 1 2 Frigångsborrande och gängpressande skruv WingDril Kolstål, försänkt huvud med rillor Diameter x Längd Huvud Bits För materialtjocklek Bild Standardförpackning d L D Ph nr Trä Stål Bestnr Antal / ,2 x ,5-2, ,0 4,8 x ,5-3, ,1 4,8 x ,5-3, ,9 4,8 x ,5-3, ,2 4,8 x ,5-3, ,5 3 5,5 x 60 10, ,8-5, ,0 5,5 x 85 10, ,8-5, ,0 5,5 x , ,8-5, ,0 5,5 x 60 10, ,0-10, ,0 5,5 x 85 10, ,0-10, ,0 5,5 x , ,0-10, ,0 Frigångsborrande och gängpressande skruv WingDril Kolstål, försänkt huvud med rillor Diameter x Längd Huvud Bits För materialtjocklek Bild Standardförpackning d L D Torx Trä (max) Stål Bestnr Antal / ,3 x T ,4-6, ,4 6,3 x T ,4-6, ,2 6,3 x T ,4-6, ,8 6,3 x T ,4-6, ,4 6,3 x T ,4-6, ,8 6,3 x T ,4-6, ,0 * Lagerhålls normalt ej. Efterfråga minimikvantitet och leveranstid. Frigångsborrande och gängpressande skruv WingDril Rostfri, försänkt huvud med rillor Diameter x Längd Huvud Bits För materialtjocklek Bild Standardförpackning d L D Trä Stål Bestnr Antal / ,8 x 45 9 M Max 1,5-4, * 100 4,6 5,5 x 65 10,5 M Max 1,5-5, * 100 8,0 5,5 x M Max 1,5-2, * 100 8,0 * Lagerhålls normalt ej. Efterfråga minimikvantitet och leveranstid

291 Tekniksida Byggprodukter h min h nom s cr c cr h ef Min. betongtjocklek Min. sättdjup Min. inbördes avstånd två förankringar Min. kantavstånd Effektivt förankringsdjup Kantavstånd och inbördes avstånd Produkttyp N N h min s cr c cr Pinnskruvexpander 2,0 x h ef 5,0 x h ef 2,5 x h ef Multi-Monti 1,7 x h nom 3,0 x h ef 1,5 x h ef Kemiska ankare, ITH 2,0 x h ef 2,0 x h ef 1,0 x h ef Kemiska ankare, KEM-VE, KEMLA h ef + 50 mm 2,0 x h ef 1,0 x h ef Fasadplugg h nom + 20 mm 100 mm 50 mm Nylonplugg h nom + 10 mm 1,0 x h nom 1,0 x h nom Spikplugg h nom + 10 mm 1,0 x h nom 1,0 x h nom Slagankare 1,5 x h ef 4,0 x h ef 3,0 x h ef Mässingsankare 1,5 x h ef 4,0 x h ef 3,0 x h ef Anm.: Om inbördes- eller kantavstånd är mindre än de angivna måtten (s cr / c cr ) måste en reducering av tillåten last ske genom att kalkylera efter angiven metod i respektive typgodkännade. Vid tvärlast (V), anges värdena för en expander utan inverkan av avståndet till en betongkant. För tvärkrafter vid små kantavstånd (c<_ 10 x h ef ), måste betongbrott beaktas och kontrolleras enligt respektive typgodkännade

292 Pinnskruvexpander Allmänt Pinnskruvexpander är avsedda att användas vid medelstora och stora laster i hårda massiva material som betong och natursten. Material Stål, blankförzinkad. ETA godkännande Option 1 Stål, varmförzinkad. Syrafast / rostfritt stål, A4. ETA godkännande Option 4 Stål, blankförzinkad L t fix d O h 1 h nom f T inst Expanderlängd Max. montagetjocklek Borrdiameter Min.borrdjup Min. sättdjup Gänglängd Åtdragningsmoment Nm Dimension L t fix d O h 1 h norm f T inst Bestnr Antal /1.000 Tillåtna laster i kn. Osprucken betong C20/25 Option 1 - Design Metod A Drag N sk Tvär V sk 6x40* ,4 6/15* ,4 6/50* ,7 8x50* ,2 8/ ,1 8/ ,3 8/ ,4 8/ ,1 10x60* ,4 10/ ,2 10/ ,1 10/ ,1 10/ ,9 10/ ,7 12/ ,3 12/ ,0 12/ ,1 12/ ,3 12/ ,0 12/ ,7 12/155* ,6 16x90* ,4 16/ ,6 16/ ,7 16/ ,9 16/ ,3 16/95* ,1 20/20* ,3 20/70* ,2 20/130* ,8 1,4 1,4 1,8 1,8 1,8 1,8 1,9 3,3 3,6 4,8 3,6 4,8 3,6 4,8 3,6 4,8 2,2 3,3 6,3 8,6 6,3 8,6 6,3 8,6 6,3 8,6 6,3 8,6 7,9 11,0 7,9 11,0 7,9 11,0 7,9 11,0 7,9 11,0 7,9 11,0 6,4 6,4 9,9 11,2 16,7 21,0 16,7 21,0 16,7 21,0 16,7 21,0 10,0 10,0 13,9 13,9 13,9 13,9 13,9 13,9 * Omfattas inte av ETA. Levereras i moderförpackningar om 5 askar

293 Stål, varmförzinkad Dimension L t fix d O h 1 h norm f T inst Bestnr Antal /1.000 Pinnskruvexpander Tillåtna laster i kn. Osprucken betong C20/25 Design Metod B Drag N sk Tvär V sk 6x40* ,6 6/15* ,6 6/50* ,3 8x50* ,9 8/ ,6 8/ ,0 8/ ,2 8/ ,1 10x60* ,1 10/ ,3 10/ ,3 10/ ,4 10/ ,4 10/ ,5 12/ ,2 12/ ,1 12/ ,3 12/ ,8 12/ ,7 12/ ,6 12/155* ,2 16/ ,6 16/ ,0 16/ ,8 16/ ,4 16/95* ,3 20/20* ,7 20/70* ,6 20/130* ,8 * Omfattas inte av ETA. 1,4 1,4 1,8 1,8 1,8 1,8 1,6 1,6 2,4 2,4 2,4 2,4 2,4 2,4 2,4 2,4 2,1 2,1 3,6 3,6 3,6 3,6 3,6 3,6 3,6 3,6 3,6 3,6 6,4 6,4 6,4 6,4 6,4 6,4 6,4 6,4 6,4 6,4 6,4 6,4 6,4 6,4 10,0 10,0 10,0 10,0 10,0 10,0 10,0 10,0 10,0 10,0 13,9 13,9 13,9 13,9 13,9 13,9 Syrafast / Rostfritt stål Dimension L t fix d O h 1 h norm f T inst Bestnr Antal /1.000 Tillåtna laster i kn. Osprucken betong C20/25 Option 4 - Design Metod B Drag N sk Tvär V sk 6x40* ,3 6/15* ,6 8x50* ,6 8/ ,7 8/ ,8 8/ ,9 10x60* ,2 10/ ,0 10/ ,9 10/ ,3 12/ ,9 12/ ,3 12/ ,2 12/ ,7 16/ ,3 16/ ,7 20/20* ,1 20/70* ,6 * Omfattas inte av ETA. Vi kommer successivt under 2010 att övergå till expander med Option 1 godkännande. Levereras i moderförpackningar om 5 askar. 1,4 1,4 1,8 1,8 1,6 1,6 2,4 2,4 2,4 2,4 2,4 2,4 2,1 2,1 3,6 3,6 3,6 3,6 3,6 3,6 6,4 6,4 6,4 6,4 6,4 6,4 6,4 6,4 10,0 10,0 10,0 10,0 13,9 13,9 13,9 13,

294 Multi-Monti Betongskruv Allmänt Material Multi-Monti är den första ETA godkända betongskruven. Typgodkännandet gäller både sprucken/osprucken betong. Installation kräver inget rekommenderat åtdragningsmoment och Multi-Monti går att demontera och kan återanvändas två gånger. Stål, blankförzinkad. MMS-F / HMS-F, Försänkt skalle Dimension d O h nom t fix Torx-drive ETA Bestnr Antal mm mm mm /1.000 HMS-F 6x40* T S 200 7,0 MMS-F 6x50* T S 100 7,9 MMS-F 6x80* T S 50 12,0 MMS-F 6x100* T S 50 14,8 MMS-F 7,5x50* T S ,3 MMS-F 7,5x T40 ETA06/ S ,3 MMS-F 7,5x T40 ETA06/ S 50 22,5 d O h 1 h nom t fix Borrdiameter Min.borrdjup Min. sättdjup Max. montagetjocklek MMS-S / HMS-S, Sexkantskalle Dimension d O h nom t fix Nyckelvidd ETA Bestnr Antal mm mm mm mm /1.000 HMS-S 6x40* S 200 7,4 MMS-S 6x50* S 100 9,2 HMS-S 7,5x35* S ,9 MMS-S 7,5x50* S ,3 MMS-S 7,5x ETA06/ S ,3 MMS-S 7,5x ETA06/ S 50 21,6 MMS-S 10x60* S 50 31,7 MMS-S 10x ETA06/ S 50 35,4 MMS-S 10x ETA06/ S 50 39,1 MMS-S 10x ETA06/ S 25 47,1 MMS-S 10x ETA06/ S 25 54,4 MMS-S 12x ETA06/ S 25 61,0 MMS-S 12x ETA06/ S 25 67,2 MMS-S 12x ETA06/ S 25 73,1 MMS-S 12x ETA06/ S 25 85,2 MMS-S 12x ETA06/ S 25 97,1 MMS-S 12x ETA06/ S ,2 MMS-S 16x ETA06/ S ,0 * Omfattas inte av ETA typgodkännande HMS-S omfattas inte av något typgodkännande Multi-Monti är ett registrerat varumärke som tillhör Heco-Schrauben GmbH & Co. KG 293

295 Multi-Monti Betongskruv MMS-S / HMS-S, Sexkantskalle Dimension d O h nom t fix Nyckelvidd ETA Bestnr Antal mm mm mm mm /1.000 HMS-S 6x40* S 200 7,4 MMS-S 7,5x ETA06/ S 50 21,6 MMS-SS, Sexkantskalle med fast bricka Dimension d O h nom t fix Nyckelvidd ETA Bestnr Antal mm mm mm mm /1.000 MMS-SS 7,5x50* S ,3 MMS-SS 10x ETA06/ S 50 34,7 MMS-I, Kombinerad sexkantshylsa med inre gänga Dimension d O h nom Nyckelvidd Gänga Bestnr Antal mm mm mm /1.000 MMS-I 7,5x55 Combi M8/M S 50 44,0 HMS-P, Kullrigt huvud med Torx Dimension d O h nom t fix Torx -drive Bestnr Antal mm mm mm /1.000 HMS-P 6x30* T S 250 6,3 HMS-R, Ögla som monteras med inkluderat monteringsverktyg Dimension d O h nom Bestnr Antal mm mm /1.000 HMS-R 6x40 Eye* S 200 7,6 MMS-MS, Kullrigt brickhuvud 17mm med Torx Dimension d O h nom t fix Torx -drive Bestnr Antal mm mm mm /1.000 MMS-MS 7,5x45* T S ,0 Multi-Monti är ett registrerat varumärke som tillhör Heco-Schrauben GmbH & Co. KG 294

296 Kemisk Ankarmassa Allmänt ITH är ett 2-komponentbaserad snabbhärdande injekteringssystem för kemisk förankring. Fördelaktig vid lösningar som kräver små kantavstånd, inbördes avstånd dynamiska eller höga laster. Kan även användas till ihåliga material som håltegel tillsammans med perfohylsa. ITH 150P 150ml styrenfri polyestermassa idealisk för engångsanvändning eller mindre montageserier. ITH ml ETA typgodkänd styrenfri vinylestermassa med hög prestanda. ITH 380W 380ml styrenfri vintermassa som kan appliceras i temperaturer ända ner till -18 C. Benämning Bestnr Antal /1.000 ITH 150P 72600S ITH S ITH 380W (Vinter) 72611S IPU 150 Spruta 72620S IPU 380 Spruta 72602S ISL Blandningsrör (medföljer till varje patron) 72603S 10 8,6 IPUM Blåspump 72621S Stålborste 13x S 1 41 Stålborste 18x S 1 43 Stålborste 28x S 1 55 IOV M6-M8 (12x50) Perfohylsa 72604S 50 0,9 IOV M10-M12 (15x85) Perfohylsa 72605S 20 2,3 IOV M10-M12 (15x135) Perfohylsa 72606S 20 3,2 IOV M16 (20x85) Perfohylsa 72607S 20 3,5 Ankarstång VKS 10x130 FZV 72660S Ankarstång VKS 12x160 FZV 72661S Ankarstång VKS 16x190 FZV 72663S Ankarstång VKS 20x260 FZV 72664S Ankarstång VKS 24x300 FZV 72666S Ankarstång VKS 30x360 FZV 72668S Borra hål enligt monteringsdata i tabellen. Diamantborrade hål måste ruggas upp. Gör rent hålet noga från borrdamm med borste och blåspump. Vi rekommenderar inte att göra rent hålet med vatten eftersom detta fördubblar härdningstiden. Fyll upp med injekteringsmassa till 2/3 i hålet. Vrid ner ankarstången för hand och rotera den något varv för att vara säker på att massan fördelat sig runt ankarstången. Notera härdningstiden innan ankaret kan belastas. Montera detaljen som skall sättas fast genom att dra åt muttern till rekommenderat åtdragningsmoment i tabellen under monteringsdata. Sormat är ett registrerat varumärke som tillhör Sormat Oy

297 Kemisk Ankarmassa Monteringsdata och Lastförmåga ITH 150P Dimension d O d f h 1 =h nom t inst Rek.Last i kn Drag Ankarstång mm mm mm Nm Tvär Betong C20/25 M ,8 / 5,8 M ,1 / 8,9 M ,6 / 13,2 M ,8 / 23,9 M ,1 / 38,2 M ,1 / 54,7 Dimension Temp. C i Öppentid Härdningstid Ankarstång grundmat M min 30 min M min 35 min M min 50 min M min 90 min Monteringsdata och Lastförmåga ITH 380 Dimension d O d f h 1 =h nom t inst Rek.Last i kn Drag Ankarstång mm mm mm Nm Tvär Betong C20/25 M ,3 / 5,8 M ,0 / 8,9 M ,7 / 13,2 M ,8 / 23,9 M ,5 / 38,2 M ,0 / 54,7 M30* ,4 / 69,3 Dimension Temp. C i Öppentid Härdningstid Ankarstång grundmat M min 30 min M min 35 min M min 50 min M min 90 min * Omfattas inte av ETA typgodkännande. Monteringsdata och Lastförmåga ITH 380W Dimension d O d f h 1 =h nom t inst Rek.Last i kn Drag Ankarstång mm mm mm Nm Tvär Betong C20/25 M ,8 / 5,8 M ,0 / 8,9 M ,1 / 13,2 M ,7 / 23,9 M ,4 / 38,2 M ,9 / 54,7 M ,6 / 69,3 Dimension Temp. C i Öppentid Min.tid innan Ankarstång grundmat belastning M min 1 timme M min 2 timmar M min 5 timmar M min 8 timmar M min 20 timmar Åtgångstabell - Antal hål/tub vid rekommenderat borr/monteringsdjup Bult Borrdiameter Borrdjup Antal hål Antal hål Dimension mm mm ITH150P ITH380/380W M M M M M M M OBS! Detta är teoretiska värden exklusive spill. d O d f h 1 h nom t inst Borrdiameter Hålfrigång i detaljen Min.borrdjup Min. sättdjup Åtdragningsmoment 296

298 Kemiska Ampuller KEM-VE Vinylester ankare i glasampull som är ETA-typgodkänd. Kan appliceras i så pass låg temperatur som -40 C Dimension Benämning Bestnr Antal d / KEM-VE S KEM-VE S KEM-VE S KEM-VE S KEM-VE S Monteringsdata och lastförmåga KEM-VE Dimension d O h 1 =h nom t fix t inst Rek.Last i kn Drag Ankarstång mm mm mm Nm Tvär Betong C20/25 M ,1 / 12.0 M ,8 / 16,8 M ,2 / 31,2 M ,3 / 48,8 M ,6 / 70,4 Temp. C i Härdningstid grundmat min min 0 60 min min Passande ankarstångssortiment finns under ITH ankarmassa på sidan 295. KEMLA Hammarkapsel för infästning av gängstänger och armeringsjärn. Dimension Benämning Bestnr Antal d / KEMLA S KEMLA S KEMLA S KEMLA S Monteringsdata och lastförmåga KEMLA Dimension d O h 1 =h nom t fix t inst Rek.Last i kn Ankarstång mm mm mm Nm Betong C20/25 M M M M Temp. C i Härdningstid grundmat timme timmar 0 5 timmar timmar För armeringsjärn gäller separata värden. Fråga kundtjänst för teknisk info. Sormat är ett registrerat varumärke som tillhör Sormat Oy

299 Slagankare Allmänt Slagankare är avsedd för infästning i betong, natursten mm. Monteringen går snabbt och enkelt. Borra hål och tryck in ankaret. Med slagdornet driver man ned kilen i ankarets botten. Ankarets nederdel expanderar och pressas fast i hålet. Detaljen skruvas fast med passande skruv, montaget är klart. Material Stål, blankförzinkad 12 µ. Rostfri A4. Diameter Borr- Min Total Gäng- Standardförpackning diameter monteringsdjup längd längd Bestnr Antal /1.000 Stål/blankförzinkad M ,8 M ,2 M ,8 M ,3 M ,8 M ,0 Syrafast A4/AISI 316 M * 100 6,8 M * ,2 M * 50 22,8 M * 50 46,3 M * 25 96,8 M * ,0 Monteringsverktyg för slagankare M st 50,0 M st 100,0 M st 100,0 M st 200,0 M st 300,0 M st 500,0 * Lagerhålls normalt ej. Efterfråga minimikvantitet och leveranstid Mässingankare Allmänt Material Mässingankare är en infästning helt tillverkad i mässing, som tillsammans med M-gängad skruv används i material som betong, tegel, natursten och övriga liknande material Mässing. Diameter Borr- Borrdjup Skruvlängd Standardförpackning diameter min mm mm Bestnr Antal /1.000 M S ,1 M S ,7 M S ,7 M S ,1 M S ,3 M S ,0 S = Montagetjocklek 298

300 Slagnit Allmänt Material Slagnit är avsedd för montage av upplagsreglar eller stålprofiler för gipsskivor mot betong. Slagnit är ett bra alternativ till skjutspik. Slagnit består av en expanderhylsa med krage och en spik som vid inslagning expanderar hylsan. Plugg, zinklegering. Spik, stålförzinkad. Rek Max Min Standardförpackning Dimension borrdiameter godstjocklek borrdjup Bestnr Antal mm mm mm / ,0 x 20 5, ,0 6,0 x 40 6, ,0 Monteringsanvisning Borra hål enligt tabell. Tryck in slagniten genom regeln. Slå i spiken. Klart. Slagnit Allmänt Material Denna slagnit kan med fördel även användas vid genomsticksmontage. Plugg, aluminium. Spik, rostfritt stål. Rek Grepp Standardförpackning Dimension borrdiameter område Bestnr Antal mm mm / ,8 x ,5 4,8 x ,7 4,8 x ,2 4,8 x ,6 4,8 x ,9 4,8 x ,2 4,8 x ,7 4,8 x ,

301 Fasadplugg Allmänt Avsedd för infästning av träregler, karmar mm, i betong, tegel och lättbetong. Material Stål, varmförzinkad. Teknik Temperaturresistent mellan -40 C till + 80 C. Torx T40 Beställningsnr Fasadplugg för infästning i betong Monteringsdjup / Standardförpackning Diameter x Längd Borrdiam. Borrdjup montagetjocklek Ytbehandling Bestnr Antal mm mm mm min. mm / x / 50 FZV ,6 10 x / 65 FZV ,8 10 x / 85 FZV ,6 10 x / 110 FZV ,

302 Spikplugg Allmänt Material Spikplugg är avsedd för infästning i hårt material, t ex betong, lättbetong, tegel. Den ger ett snabbt och säkert montage. Levereras komplett med skruvspik. Plugg: Nylon. Teknik Temperaturresistent mellan -40 C till + 80 C. Spik Kolstål Fzb. Lackerad. Spikplugg med krage (kullrig spik) Beteckning Borr- Plugg- Min. borrdjup Max. material- Min. mont- Standardförpackning diam. längd inkl. material- tjocklek eringsdjup Bestnr Antal mm min. mm tjocklek mm mm mm / x ,0 6 x ,5 Spikplugg med krage (försänkt spik) Beteckning Borr- Plugg- Min. borrdjup Max. material- Min. mont- Standardförpackning diam. längd inkl. material- tjocklek eringsdjup Bestnr Antal mm min. mm tjocklek mm mm mm / x ,3 5 x ,0 6 x ,6 6 x ,5 6 x ,2 8 x ,9 8 x ,6 8 x ,8 Spikplugg försänkt (försänkt spik) Beteckning Borr- Plugg- Min. borrdjup Max. material- Min. mont- Standardförpackning diam. längd inkl. material- tjocklek eringsdjup Bestnr Antal mm min. mm tjocklek mm mm mm / x ,5 5 x ,5 6 x ,6 6 x ,0 6 x ,0 8 x ,0 8 x ,0 8 x ,0 8 x ,0 Spikplugg försänkt, färgad (försänkt spik) Beteckning Borr- Plugg- Min. borrdjup Max. material- Min. mont- Färg Standardförpackning diam. längd inkl. material- tjocklek eringsdjup Bestnr Antal mm min. mm tjocklek mm mm mm / x Gul ,0 5 x Brun ,0 5 x Vit ,0 5 x Svart ,0 5 x Gul ,0 5 x Brun ,0 5 x Vit ,0 5 x Svart ,

303 Nylonplugg Borrande och gängpressande skruv Allmänt Lämplig i material som betong, natursten, tegel, lättbetong samt Leca. Utställda flänsar förhindrar rotation i porösa material. Pluggen saknar krage, vilket gör den idealisk vid genomsticksmontage. Dim 8x65 och 10x80 är extra långa som kan behövas i porösa material. Material Högkvalitativ Polyamid 6. Teknik Temperaturresistent - 40 till + 85 C. Nylonplugg Diameter Borr- Skruv- Standardförpackning d diameter diam. mm Bestnr Antal / x ,5-4, ,0 6 x ,5-5, ,0 8 x ,5-6, ,0 8 x 65 (lång) 8 4,5-6, ,0 10 x ,0-8, ,6 10 x 80 (lång) 10 6,0-8, ,0 12 x ,0-10, ,4 Teknisk data: Utdragsvärden i KN Dimension Skruv använd Brottvärde i KN Betong G 20 vid utdragstest Tegel 5 x 25 4x25 2,0 2,2 6 x 30 5x30 3,2 3,6 8 x 40 6x40 5,0 5,5 8 x 65 6x65 5,0 5,5 10 x 50 8x50 7,0 10,0 10 x 80 8x80 7,0 10,0 12 x 60 10x60 8,5 14,0 Skruven måste skruvas in 0,8-1,0 ggr pluggens längd. Värden i tabellen ovan är faktiska brottvärden. För att beräkna en tillåten belastning föreslår vi en säkerhetsfaktor på 3-6 ggr tabellens värde. Monteringsanvisning 302

304 Skruvplugg TP (Thorsman originalplugg) Skruvplugg TP Borrande och gängpressande skruv Allmänt Material Förpackning Används i betong, natursten, lättbetong, klinker, hålsten, håltegel, massivtegel och skivmaterial. Inarbetad färgkod - lätt att välja rätt dimension. För de flesta montage där tvärkrafter, dragkrafter dominerar eller där hög värme bildas, t.ex armatur dikt tak, rekommenderas någon av infästningarna typ Molly eller betongskruv Multi-Monti. Polyethylene (PE). Temperaturområde: -50 till +80 C. Thorsman originalförpackning. Färgkodad kartong. Pluggarna levereras på platta. Tydlig montageanvisning. Typ Färg Standardförpackning Bestnr Antal /1.000 TP 0 Vit ,0 TP 1 Gul ,0 TP 2 Röd ,0 TP 2B Brun ,0 TP 3 Blå ,0 TP 4 Grön ,0 TP 14 Grå ,0 TP 16 Orange ,0 TP 20 Svart ,0 Tekniska data: 1 kn = 100 kg. Typ Borrdiameter Min borr- Praktisk lastförmåga med största Betong Lättbetong djup/min skruv Tvärkraft/utdragskraft 1 inskruvnings djup mm Lättbetong Massiv 500 och Träskruv Betong K25 tegel lättklinker nr/diam. mm kn kn kn TP0 5, /3,5-5 0,4/0,15 0,3/0,15 TP1 5, /3,5-5 0,5/0,25 0,4/0,2 0,1/0,04 TP2 5, /3,5-5 0,6/0,4 0,5/0,3 0,15/0,05 TP2B /5-6 1,2/0,8 0,7/0,4 2 0,25/0,1 TP /5-7 1,4/1,0-0,3/0,15 TP ,0/2,0-0,5/0,25 TP ,0/2,5 - - TP ,0/3,0 - - TP ,0/4, ) Säkerhetsfaktor 4,5 vid tvär- och 6 vid utdragskraft. Klenare skruv ger lägre värde. 2) Skruv nr 12 Vid långtidsbelastning med urdragskraft eller vid förhöjd temperatur, välj fler och större plugg eller fästdon av metall. Monteringsanvisning Thorsman är ett registrerat varumärke som tillhör Thorsman & Co AB 303

305 Expanderspik Allmänt Material Avsedd för lätta montage av trä och stålreglar i betong, tegel och kalksandssten. Fjäderstål. Gulförzinkad. Expanderspik för infästning i betong Monteringsdjup / Standardförpackning Diameter x Längd Borrdiam. Borrdjup montagetjocklek Bestnr Antal mm mm mm min. mm / x / ,0 6 x / ,0 6 x / ,0 6 x / ,8 8 x / ,0 8 x / ,0 8 x / ,3 8 x / ,0 Praktisk lastförmåga, utdragsvärde i kn*. Dimension 6 8 Betong K 25 0,7 1 Tegel 0,6 0,9 *Säkerhetsfaktor 4 Monteringsanvisning 304

306 Gipsankare Molly line Allmänt Det idealiska fästelementet för stabil och pålitlig infästning i gipsskivor. Passar även till spån- och träfiberskivor. Finns i längder för 1-3 skivor och klarar upp till 40 mm materialt jocklek. För snabb montering rekommenderas specialverkty get Molly MT 88. Vid mindre arbeten kan även GP01 eller skruvmejsel användas. Material Stål, blankförzinkad 6 µ. Teknik För rätt borrdiameter se tabell. Gipsankare Molly Komplett med kombikrysspårskruv Beteckning Borr- Gänga Grepp Standardförpackning diam. Längd område Bestnr Antal / Enkel 4S 8 38 M ,0 4 Enkel / Dubbel 4SL 8 52 M ,0 4 Dubbel 4L 8 52 M ,0 5 Enkel 6S M ,0 5 Dubbel 6L M ,0 5 Trippel 6XL M ,0 6 Enkel 8S M ,0 6 Dubbel 8L M ,0 6 Trippel 8XL M ,0 Body utan skruv Beteckning Borr- Gänga Grepp Standardförpackning diam. Längd område Bestnr Antal / Enkel B6S M ,0 5 Dubbel B6L M ,0 6 Enkel B8S M ,0 6 Dubbel B8L M ,0 Vägg och takkrok Molly Beteckning Gänga Grepp Standardförpackning område Bestnr Antal /1.000 MH 75 Samtliga ,0 MH O M5 6S-6L ,0 MH C M5 6S-6L ,2 * Lagerhålls normalt ej. Efterfråga minimikvantitet och leveranstid. Skivankare Jet Plug Diameter x Längd Standardförpackning d L Bestnr Antal / x ,0 Verktyg Molly MT 88 Proffsverktyg MT 88 för komplett Molly (med skruv) ,0 Verktyg Molly GP 01 GP 01 av formpressad stålplåt för komplett Molly (med skruv) ,

307 Universalplugg Allmänt Material Universalplugg fungerar i de flesta förekommande byggnadsmaterial, såsom hårda, porösa hålstens- och skivmaterial. Beroende på vilket material pluggen används i expanderar den olika mycket. Vingen förhindrar att pluggen roterar i hålet. Undvik att överdra skruven. Polyethylene. Teknik Temperaturresistent mellan -50 C till + 80 C. Universalplugg Dim Borr- Skruv- Standardförpackning d diameter diam. mm Bestnr Antal / x ,0-4, ,7 8 x ,5-6, ,0 10 x ,0-8, ,0 Teknisk data: Utdragsvärden i KN * Dimension 6x30 8x50 10x60 Skruv 4,5 mm 6,0 mm 8,0 mm Betong 0,25 0,80 0,50 Tegel 0,20 0,80 0,60 Spånskiva 10 mm 0,25 0,30 0,80 Gipsskiva 12 mm 0,20 0,25 0,25 * Lasterna har uppnåtts genom att använda max. skruvdimension och en säkerhetsfaktor på >_ 3 är inkluderad. Monteringsanvisning Allmänt Material Skivtoggler Emhart skivtoggler används till alla typer av skivmaterial där tjockleken kan variera mellan mm. Även i homogena material fungerar toggler tillfredställande. Varje förpackning innehåller 50 toggler + 50 skruv 4,0x60. Skruvens längd är anpassad för infästningsdetalj med tjocklek upp till 12 mm. Hytrel termoplastisk elastomer är okänslig för vatten, färger och inom byggindustrin vanligast förekommande kemikalier. Skivtoggler Benämning Borr- Infästningsdetalj Skivtjocklek mm Standardförpackning diameter max. mm min - max Bestnr Antal /1.000 Skivtoggler inkl skruv ,8 Praktisk lastförmåga* Gipsskiva Draglast Tvärlast tjocklek kn kn 1x13 mm 0,25 0,4 * Säkerhetsfaktor >_ 3 för både drag- och tvärlast. Monteringsanvisning 306

308 Bits och hylsor Hylsa Benämning Nyckelvidd Fäste Längd Bestnr Antal s Magnethållare 1/4 1/ Magnethållare 8 mm 1/ Hylsa med fjäder 8 mm 1/ för rostfri skruv Bits Benämning Spår Fäste Längd Bestnr Antal Magic Drive M25 1/ Fyrkant 1 1/ Fyrkant 2 1/ Fyrkant 3 1/ Ergo 1/ Bitsats 1/ Fyrkant nr: 1, 2 och 3 Magic Drive: M25 Phillips: 2 Pozidriv : 2 Torx : T40 Magnethållare: 1/4 Hylsa med fjäder: 8 mm 307

309 Magna bits och hylsor Pozidriv 1/4 Torx 1/4 Phillips 1/4 Modell Längd mm Bestnr PZ PZ PZ PZ PZ PZ 1R PZ 2R PZ PZ PZ PZ PZ PZ PZ PZ PZ PZ PZ PZ Modell Längd mm Bestnr T T T T T T T T T T T Bitshållare med magnet och C-ring 1/4 mm Bestnr Modell Längd mm Bestnr PH PH PH HP PH PH 1R PH 2R PH PH PH PH PH PH PH PH PH PH PH PH PH PH PH PH Spårbits 1/4 Storlek Längd mm Bestnr 0,5 x 3, ,5 x 4, ,6 x 4, ,8 x 5, ,0 x 5, ,0 x 6, ,2 x 6, ,2 x 8, ,6 x 8, Magnet hylsor 1/4 Storlek Längd mm Bestnr 5, , , , , , , / / / ,0 m. Fjäder Bits med sexkant 1/4 Storlek Längd mm Bestnr 1, , , , , , , , , , , , , , , , ,

310 Kits Emhart Plåtslageri Kit Bestnr: Vikt: 8,3 kg Innehåll: Bestnr Beteckning Antal Sidreferens Bestnr Beteckning Antal Sidreferens KOF 5,2x28 Svart PKR 4,8x KOF 5,2x28 Vit PKG 4,5x KOF 5,2x28 Tegelröd ,2x KOF 5,2x28 Rostfri ,2x8 Vit PKM 4,2x ,2x8 Svart PKM 4,2x ,2x8 Tegelröd PKM 4,2x25 Vit x9, PKM 4,2x25 Svart DK 4,2x9,5 Reducerad PKM 4,2x25 Tegelröd Bitssats PKF 3,5x

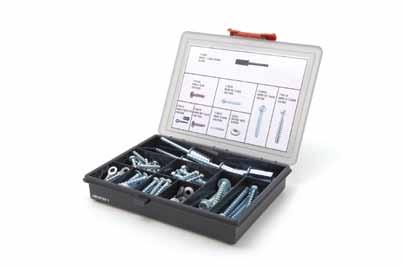

311 Kits Emhart Multi-Monti Kit Bestnr: Vikt: 1,6 kg Innehåll: Bestnr Beteckning Antal Sidreferens Bestnr Beteckning Antal Sidreferens 71069S MMS-I 7,5x55 Combi S HMS-R 6x40 + Eye S HMS-P 6x S MMS-MS 7,5x S MMS-SS 7,5x S HMS-S 6x & S MMS-SS 10x Gummibricka S MMS-S 7,5x & 294 POP -nit och POP -nut Kit Kontakta gärna kundtjänst för information om våra POP -nit och POP-nut Kit. Dessa kit innehåller ett handverktyg samt fästelement för de vanligaste dimensionerna och applikationerna. Levereras i en lätt och stryktålig väska tillsammans med produktguide och verktygsmanual
