1 Monteringsanvisningar

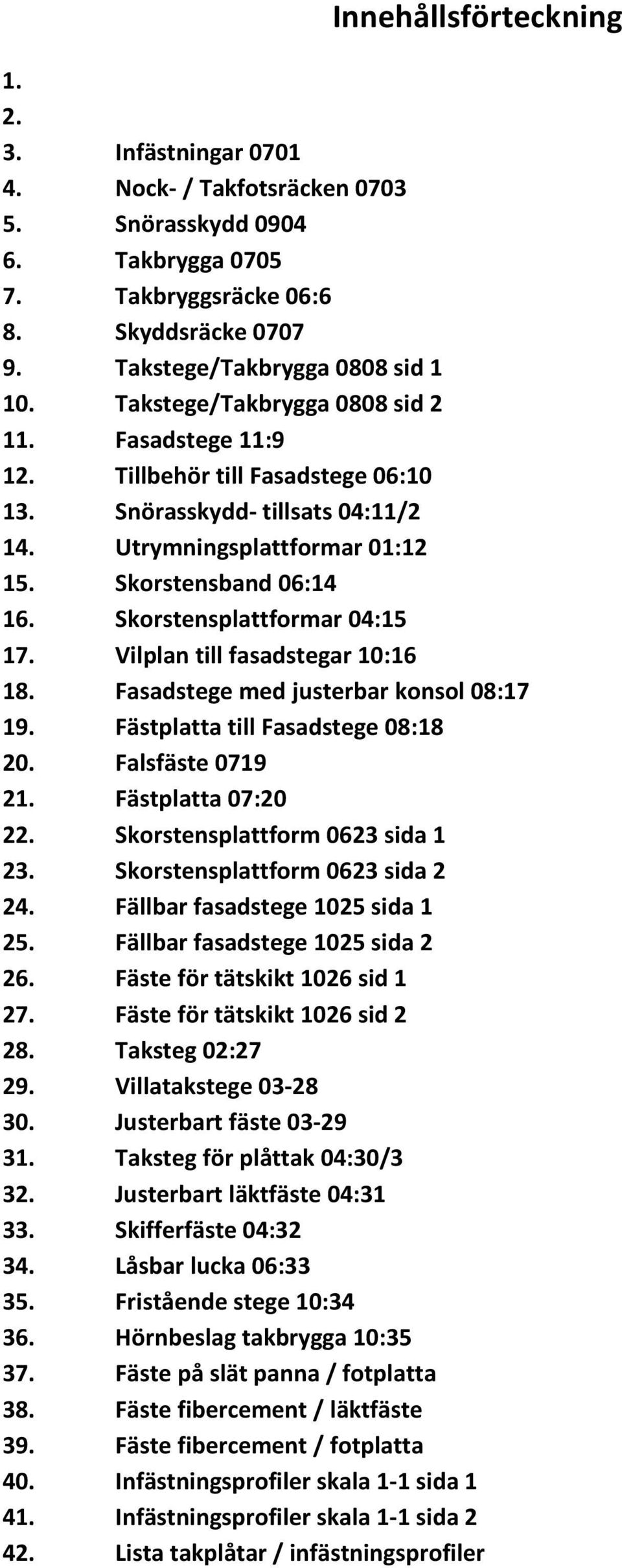

2 Innehållsförteckning Infästningar Nock- / Takfotsräcken Snörasskydd Takbrygga Takbryggsräcke 06:6 8. Skyddsräcke Takstege/Takbrygga 0808 sid Takstege/Takbrygga 0808 sid Fasadstege 11:9 12. Tillbehör till Fasadstege 06: Snörasskydd- tillsats 04:11/2 14. Utrymningsplattformar 01: Skorstensband 06: Skorstensplattformar 04: Vilplan till fasadstegar 10: Fasadstege med justerbar konsol 08: Fästplatta till Fasadstege 08: Falsfäste Fästplatta 07: Skorstensplattform 0623 sida Skorstensplattform 0623 sida Fällbar fasadstege 1025 sida Fällbar fasadstege 1025 sida Fäste för tätskikt 1026 sid Fäste för tätskikt 1026 sid Taksteg 02: Villatakstege Justerbart fäste Taksteg för plåttak 04:30/3 32. Justerbart läktfäste 04: Skifferfäste 04: Låsbar lucka 06: Fristående stege 10: Hörnbeslag takbrygga 10: Fäste på slät panna / fotplatta 38. Fäste fibercement / läktfäste 39. Fäste fibercement / fotplatta 40. Infästningsprofiler skala 1-1 sida Infästningsprofiler skala 1-1 sida Lista takplåtar / infästningsprofiler

3 Monteringsanvisning infästningar 0701 Montage med snabbfäste Infästningsprofil Infästningsplåt M10 M10 M10 x Märk ut hålen i taket. 1. Montera fästet på infästningsplåten. Borr Ø 11 Vangsbult M10 x Borra med Ø mm borr. 1. Montera konsol på infästningsprofilen. 2. Märk ut och borra hålen till infästningsplåten. 3. Trä på gummikonan på monteringsverktyget och skruva på snabbfästet. Stick ner fästet i hålet. Självgängande skruv 10 st Ø 6,3 2. Infästningsprofilen vänds så att änden med 3 hål är mot taknock. Skruva fast profilen med bifogad skruv. Om plåten är 0,7 mm eller tjockare kan självborrande skruv användas. 3. Trä i bygelbulten från ena hålet och lås fast den med gummibrickorna. 4. Slå fast gummikonan med det rörliga handtaget. Skruva av verktyget. Snabbfästet sitter kvar tack vare gummikonan. M10 M10 Gummibricka placeras under fästet. 5. Drag åt muttrarna på undersidan av motlägget. Rek. åtdragningsmoment Nm. Ej över 50 Nm. 3. Luftficka upptill mellan plåt och profil kan fyllas med tätningsmassa. 4. Skruva fast infästningsplåten.

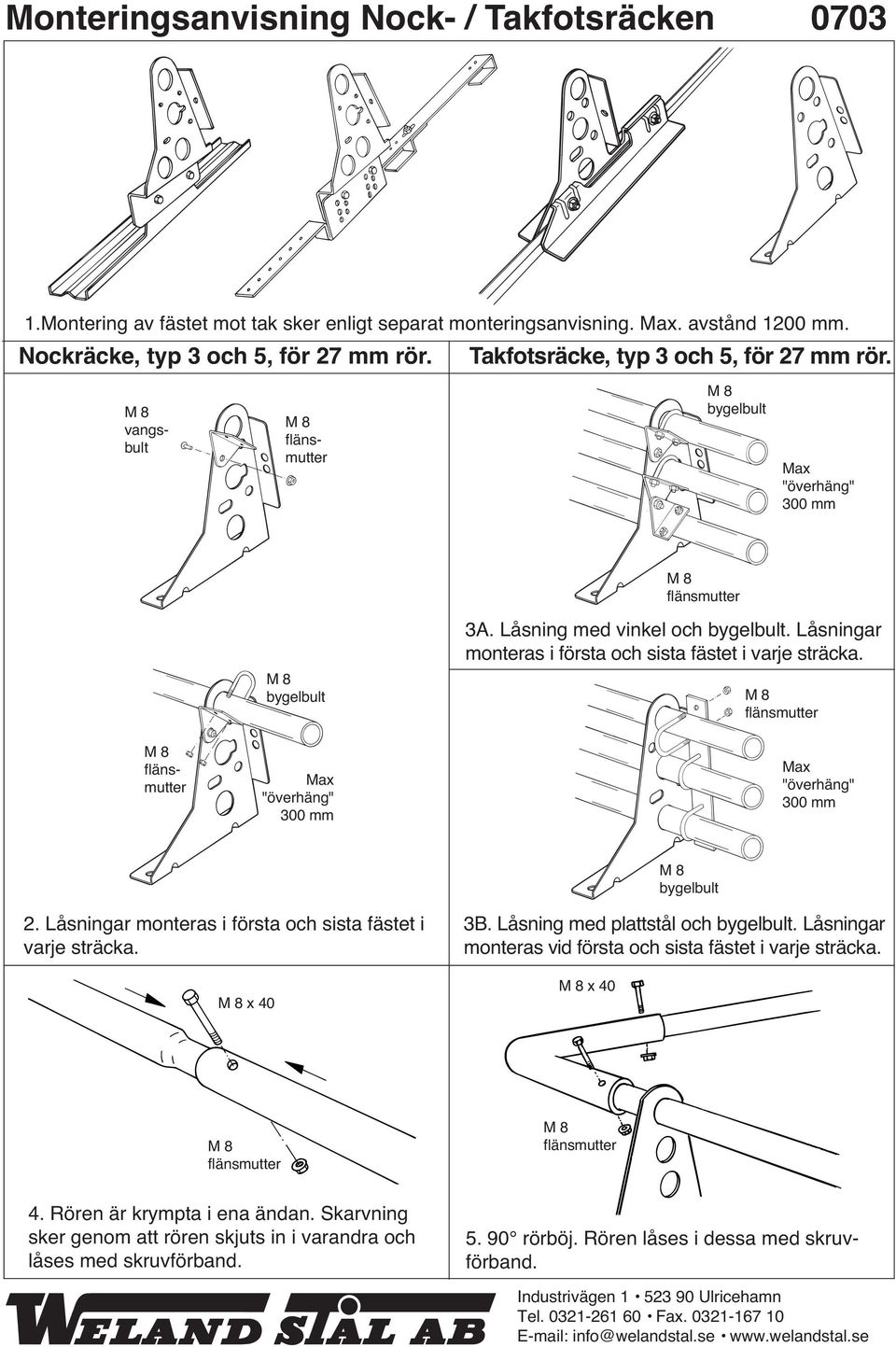

4 Monteringsanvisning Nock- / Takfotsräcken Montering av fästet mot tak sker enligt separat monteringsanvisning. Max. avstånd 1200 mm. Nockräcke, typ 3 och 5, för 27 mm rör. Takfotsräcke, typ 3 och 5, för 27 mm rör. M 8 vangsbult M 8 M 8 bygelbult Max "överhäng" 300 mm M 8 M 8 M 8 bygelbult Max "överhäng" 300 mm 3A. Låsning med vinkel och bygelbult. Låsningar monteras i första och sista fästet i varje sträcka. M 8 Max "överhäng" 300 mm M 8 bygelbult 2. Låsningar monteras i första och sista fästet i varje sträcka. M 8 x 40 3B. Låsning med plattstål och bygelbult. Låsningar monteras vid första och sista fästet i varje sträcka. M 8 x 40 M 8 M 8 4. Rören är krympta i ena ändan. Skarvning sker genom att rören skjuts in i varandra och låses med skruvförband rörböj. Rören låses i dessa med skruvförband.

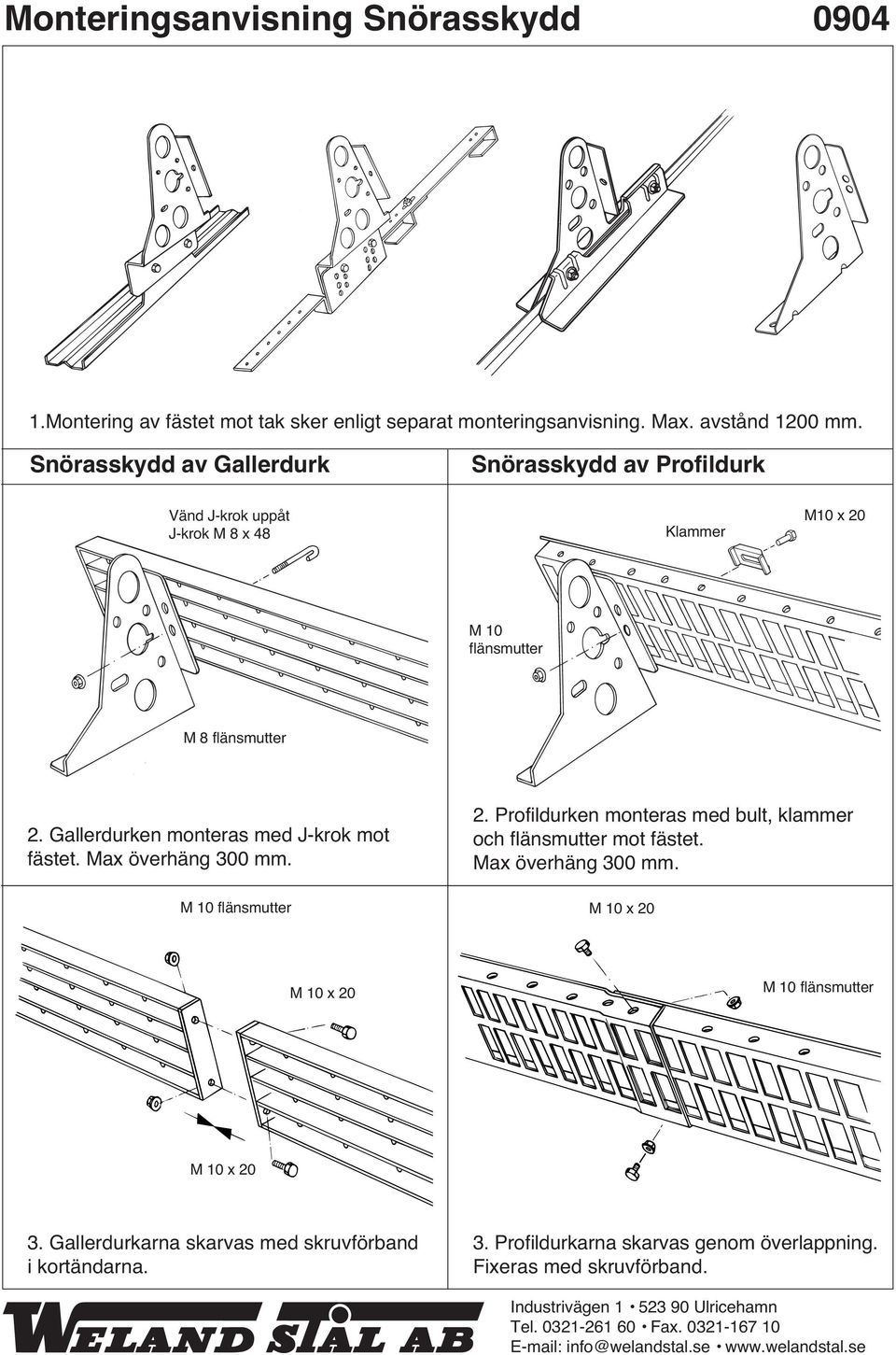

5 Monteringsanvisning Snörasskydd Montering av fästet mot tak sker enligt separat monteringsanvisning. Max. avstånd 1200 mm. Snörasskydd av Gallerdurk Snörasskydd av Profildurk Vänd J-krok uppåt J-krok M 8 x 48 Klammer M10 x 20 M 8 2. Gallerdurken monteras med J-krok mot fästet. Max överhäng 300 mm. 2. Profildurken monteras med bult, klammer och mot fästet. Max överhäng 300 mm. 3. Gallerdurkarna skarvas med skruvförband i kortändarna. 3. Profildurkarna skarvas genom överlappning. Fixeras med skruvförband.

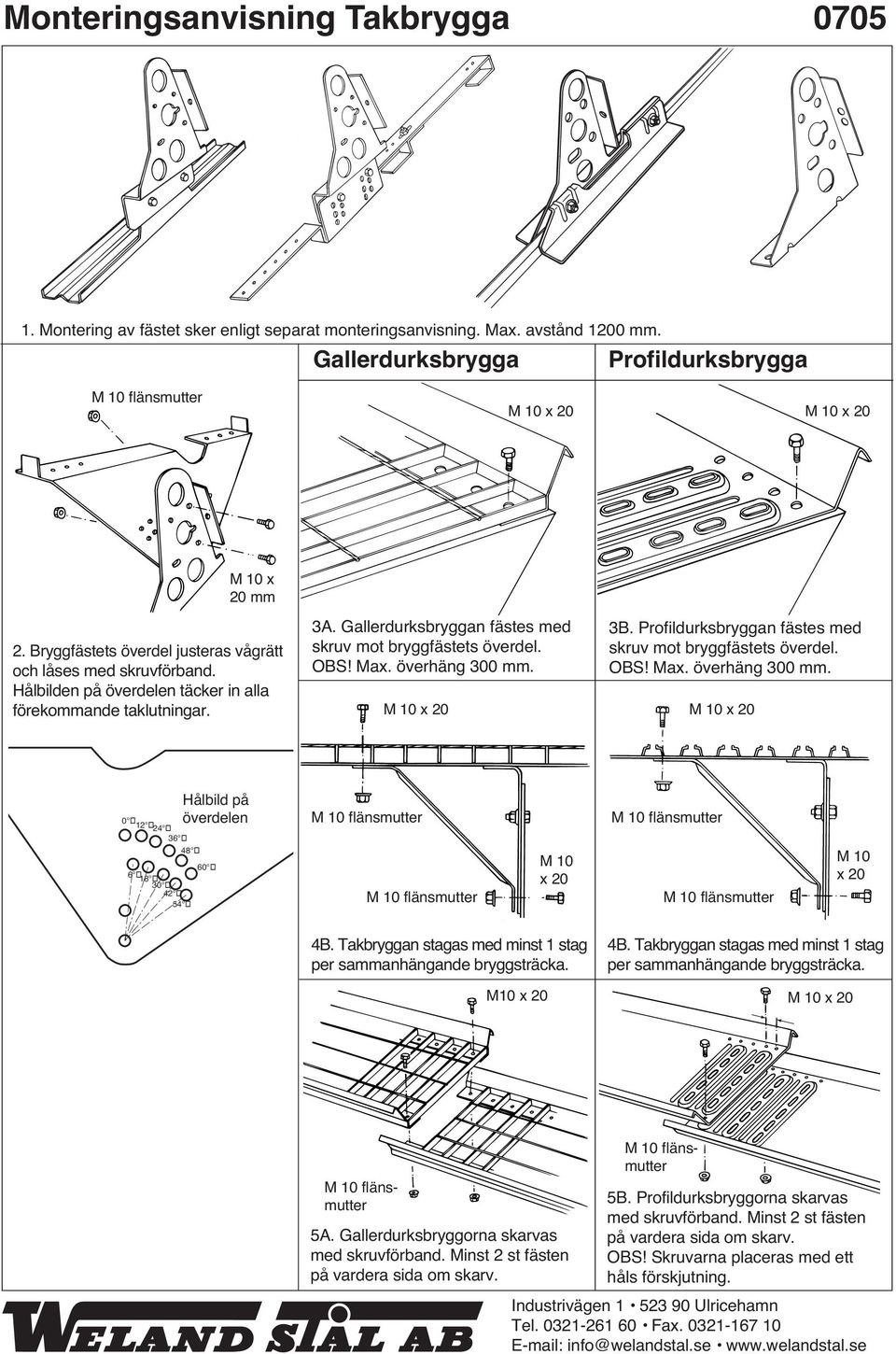

6 Monteringsanvisning Takbrygga Montering av fästet sker enligt separat monteringsanvisning. Max. avstånd 1200 mm. Gallerdurksbrygga Profildurksbrygga x 20 mm 2. Bryggfästets överdel justeras vågrätt och låses med skruvförband. Hålbilden på överdelen täcker in alla förekommande taklutningar. 3A. Gallerdurksbryggan fästes med skruv mot bryggfästets överdel. OBS! Max. överhäng 300 mm. 3B. Profildurksbryggan fästes med skruv mot bryggfästets överdel. OBS! Max. överhäng 300 mm Hålbild på överdelen 60 x 20 x 20 4B. Takbryggan stagas med minst 1 stag per sammanhängande bryggsträcka. M10 x 20 4B. Takbryggan stagas med minst 1 stag per sammanhängande bryggsträcka. 5A. Gallerdurksbryggorna skarvas med skruvförband. Minst 2 st fästen på vardera sida om skarv. 5B. Profildurksbryggorna skarvas med skruvförband. Minst 2 st fästen på vardera sida om skarv. OBS! Skruvarna placeras med ett håls förskjutning.

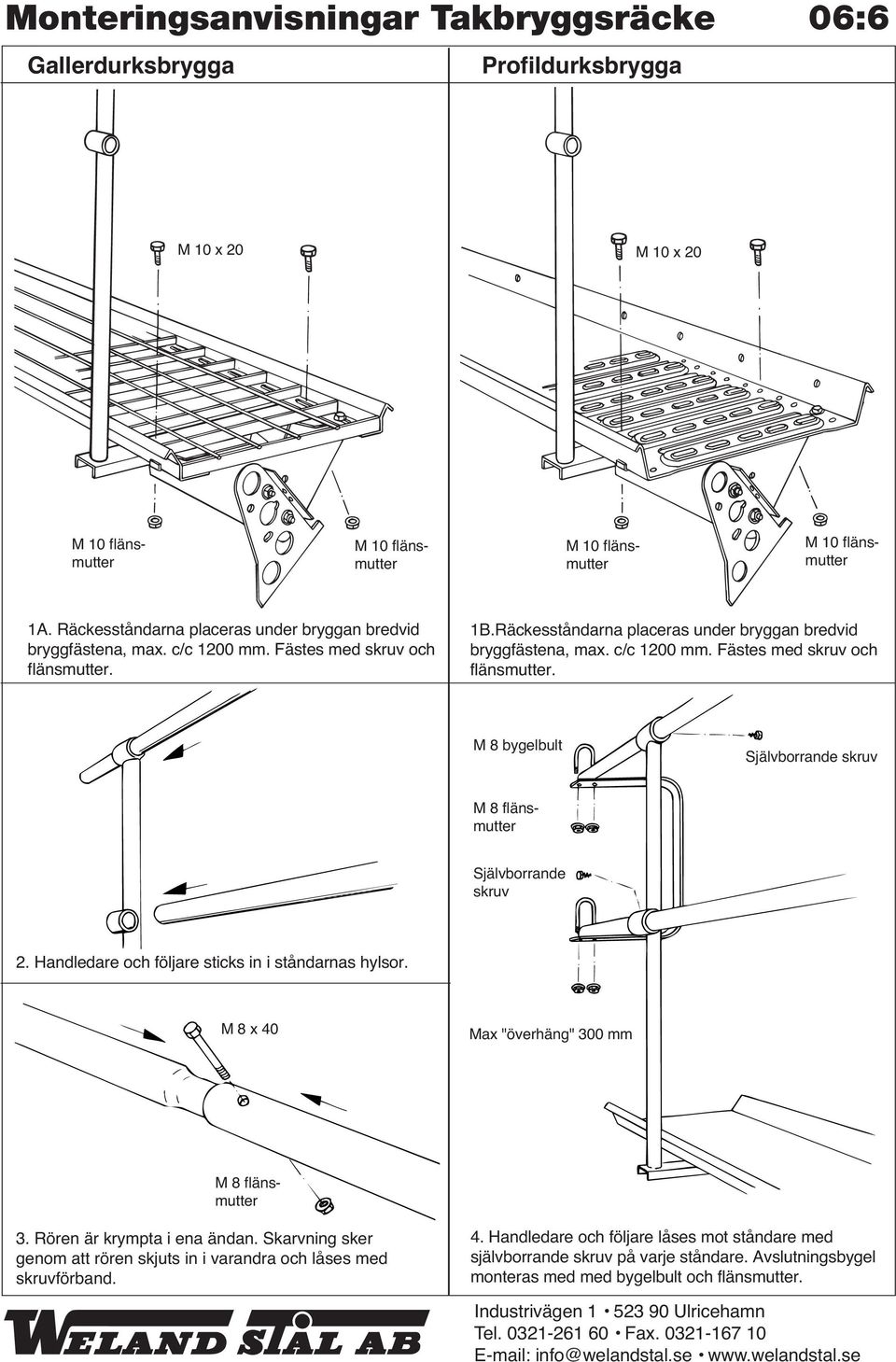

7 Monteringsanvisningar Takbryggsräcke 06:6 Gallerdurksbrygga Profildurksbrygga 1A. Räckesståndarna placeras under bryggan bredvid bryggfästena, max. c/c 1200 mm. Fästes med skruv och. 1B.Räckesståndarna placeras under bryggan bredvid bryggfästena, max. c/c 1200 mm. Fästes med skruv och. M 8 bygelbult Självborrande skruv M 8 Självborrande skruv 2. Handledare och följare sticks in i ståndarnas hylsor. M 8 x 40 Max "överhäng" 300 mm M 8 3. Rören är krympta i ena ändan. Skarvning sker genom att rören skjuts in i varandra och låses med skruvförband. 4. Handledare och följare låses mot ståndare med självborrande skruv på varje ståndare. Avslutningsbygel monteras med med bygelbult och.

8 Monteringsanvisning Skyddsräcke 0707 Skydd vid takluckor, fönster osv. 1. Montering av fästen sker enligt separat monteringsanvisning. Max mm avstånd mellan fästena. M 8 M 8 U-bult 4. Mät upp rörens längd och kapa dem. 2. Ståndarna monteras mot fästen med skruvförband. M 8 x 50 M 8 3. Vid större avstånd än 1200 mm, monteras mellanståndare. 5. Borra (Ø 9 mm) och lås med skruvförband.

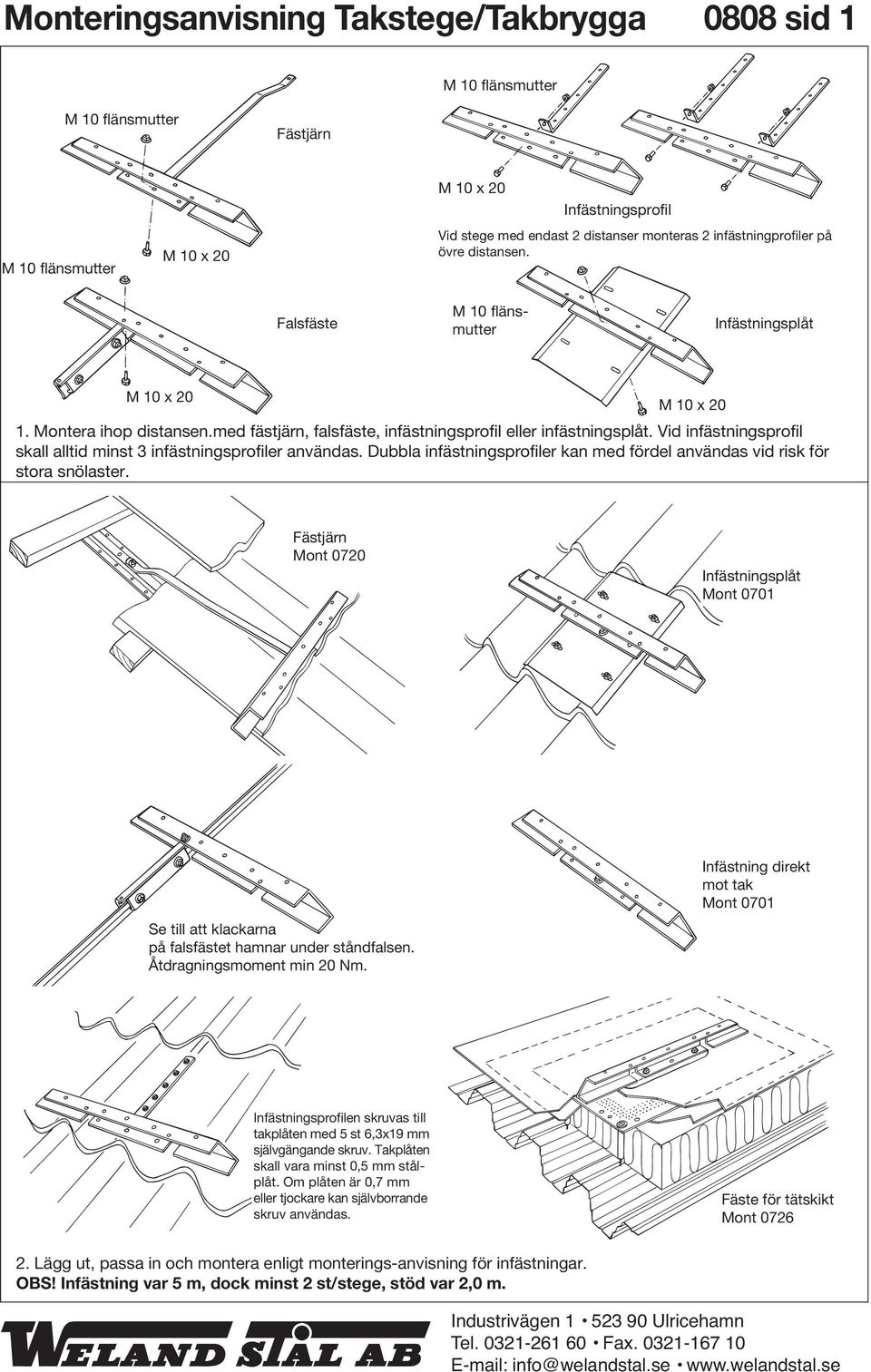

9 Monteringsanvisning Takstege/Takbrygga 0808 sid 1 Fästjärn Infästningsprofil Vid stege med endast 2 distanser monteras 2 infästningprofiler på övre distansen. Falsfäste Infästningsplåt 1. Montera ihop distansen.med fästjärn, falsfäste, infästningsprofil eller infästningsplåt. Vid infästningsprofil skall alltid minst 3 infästningsprofiler användas. Dubbla infästningsprofiler kan med fördel användas vid risk för stora snölaster. Fästjärn Mont 0720 Infästningsplåt Mont 0701 Se till att klackarna på falsfästet hamnar under ståndfalsen. Åtdragningsmoment min 20 Nm. Infästning direkt mot tak Mont 0701 Infästningsprofilen skruvas till takplåten med 5 st 6,3x19 mm självgängande skruv. Takplåten skall vara minst 0,5 mm stålplåt. Om plåten är 0,7 mm eller tjockare kan självborrande skruv användas. Fäste för tätskikt Mont Lägg ut, passa in och montera enligt monterings-anvisning för infästningar. OBS! Infästning var 5 m, dock minst 2 st/stege, stöd var 2,0 m.

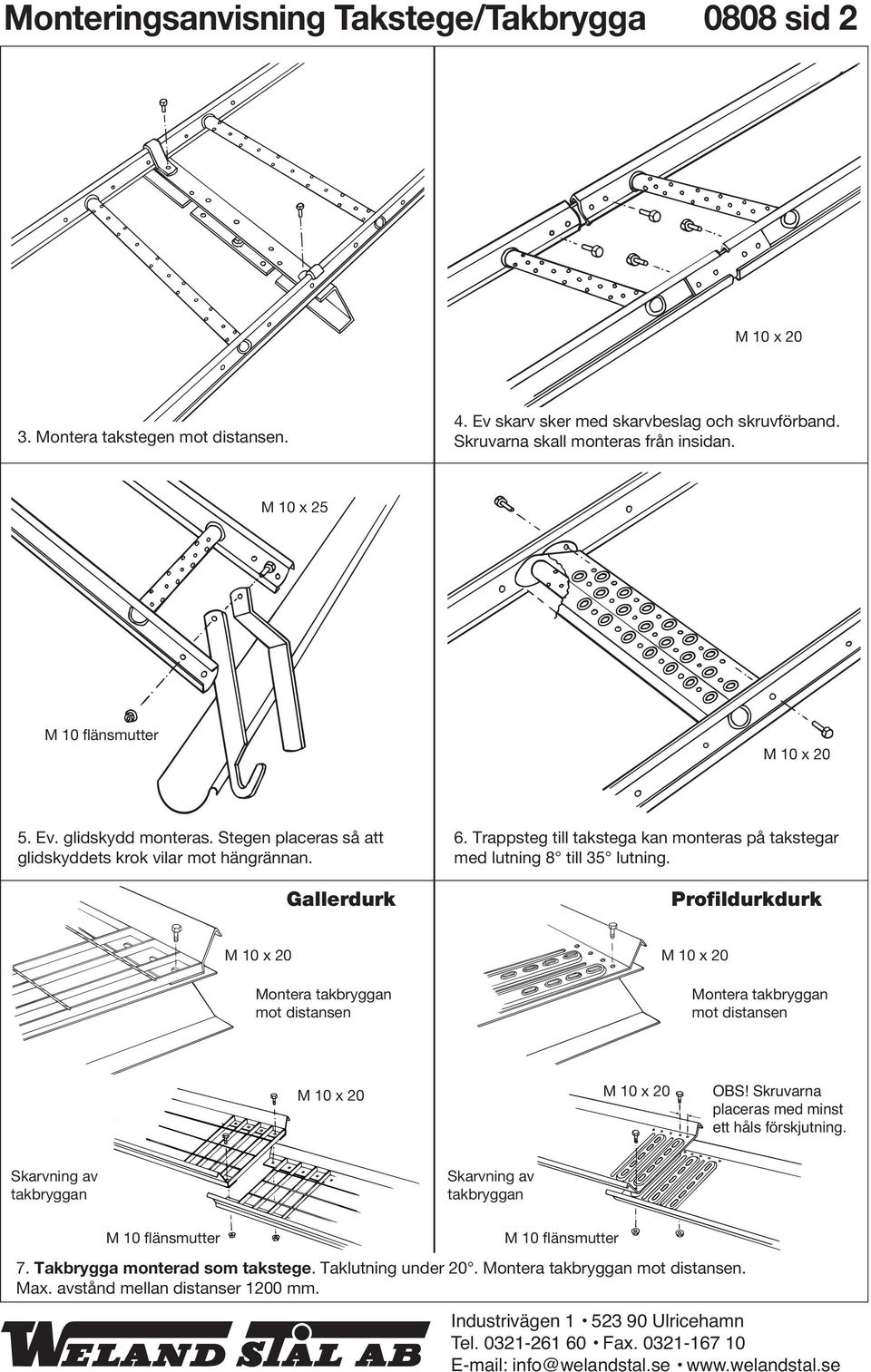

10 Monteringsanvisning Takstege/Takbrygga 0808 sid 2 3. Montera takstegen mot distansen. 4. Ev skarv sker med skarvbeslag och skruvförband. Skruvarna skall monteras från insidan. x Ev. glidskydd monteras. Stegen placeras så att glidskyddets krok vilar mot hängrännan. Gallerdurk 6. Trappsteg till takstega kan monteras på takstegar med lutning 8 till 35 lutning. Profildurkdurk Montera takbryggan mot distansen Montera takbryggan mot distansen OBS! Skruvarna placeras med minst ett håls förskjutning. Skarvning av takbryggan Skarvning av takbryggan 7. Takbrygga monterad som takstege. Taklutning under 20. Montera takbryggan mot distansen. Max. avstånd mellan distanser 1200 mm.

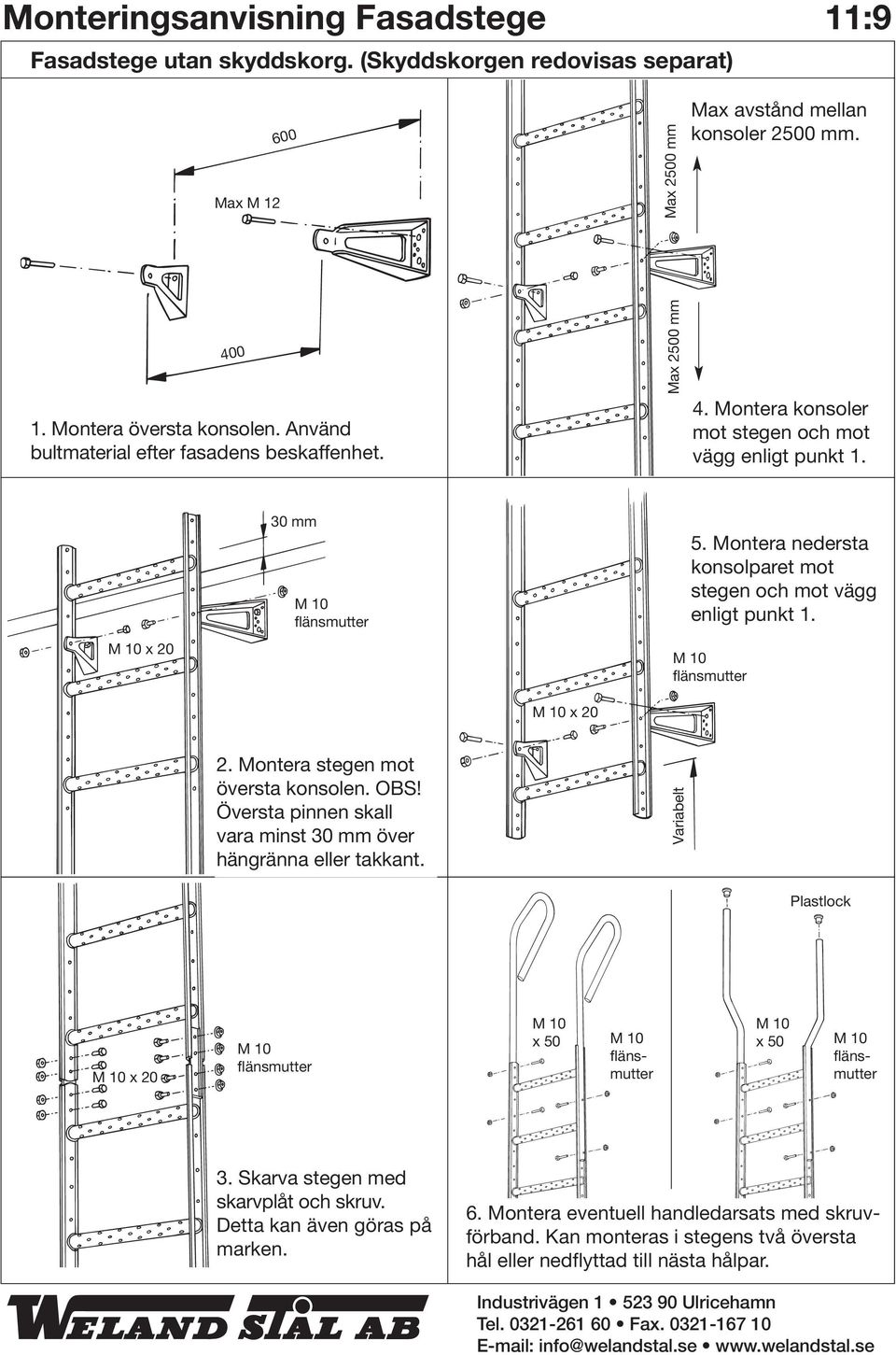

11 Monteringsanvisning Fasadstege 11:9 Fasadstege utan skyddskorg. (Skyddskorgen redovisas separat) Max M Max 2500 mm Max avstånd mellan konsoler 2500 mm Montera översta konsolen. Använd bultmaterial efter fasadens beskaffenhet. Max 2500 mm 4. Montera konsoler mot stegen och mot vägg enligt punkt mm 5. Montera nedersta konsolparet mot stegen och mot vägg enligt punkt Montera stegen mot översta konsolen. OBS! Översta pinnen skall vara minst 30 mm över hängränna eller takkant. Variabelt Plastlock x 50 x Skarva stegen med skarvplåt och skruv. Detta kan även göras på marken. 6. Montera eventuell handledarsats med skruvförband. Kan monteras i stegens två översta hål eller nedflyttad till nästa hålpar.

12 Monteringsanvisning tillbehör till Fasadstege 06:10 Montering skyddskorg x Montera handledarsats med skruvförband. 3. Monteraskyddskorgssatsen mot översta skyddskorgsbygeln. OBS! Kontrollera så skyddskorgsbygels ligger vågrätt. 5. Fortsätt montera skyddskorg enligt punkt 4. Skyddskorgen avslutas med skyddskorgsbygel. Montering ståplatta x 50 x mm x Börja längst upp och montera skyddskorgsbyglarna i hålen nedanför böjen. 4. Montera nästa skyddskorgbygel och följande skyddskorgssats. OBS! Avstånd mellan byglar 900 mm. 6. Ståplatta monteras med skruvförband enligt figurer. Justeras så att stegplattan hamnar horisontellt. Stegen kan luta max. 20.

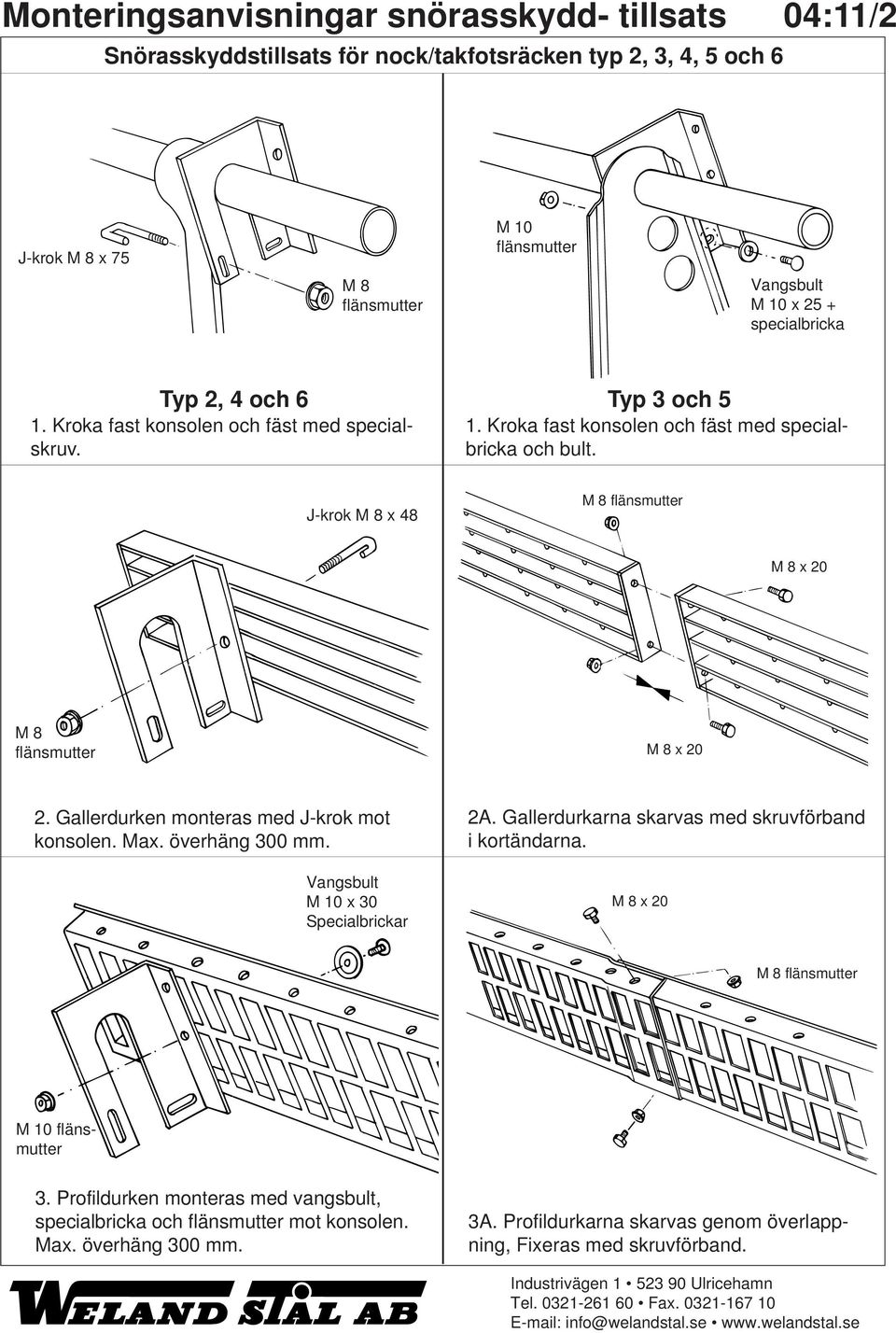

13 Monteringsanvisningar snörasskydd- tillsats 04:11/2 Snörasskyddstillsats för nock/takfotsräcken typ 2, 3, 4, 5 och 6 J-krok M 8 x 75 M 8 Vangsbult x 25 + specialbricka Typ 2, 4 och 6 1. Kroka fast konsolen och fäst med specialskruv. Typ 3 och 5 1. Kroka fast konsolen och fäst med specialbricka och bult. J-krok M 8 x 48 M 8 M 8 x 20 M 8 M 8 x Gallerdurken monteras med J-krok mot konsolen. Max. överhäng 300 mm. Vangsbult x 30 Specialbrickar 2A. Gallerdurkarna skarvas med skruvförband i kortändarna. M 8 x 20 M 8 3. Profildurken monteras med vangsbult, specialbricka och mot konsolen. Max. överhäng 300 mm. 3A. Profildurkarna skarvas genom överlappning, Fixeras med skruvförband.

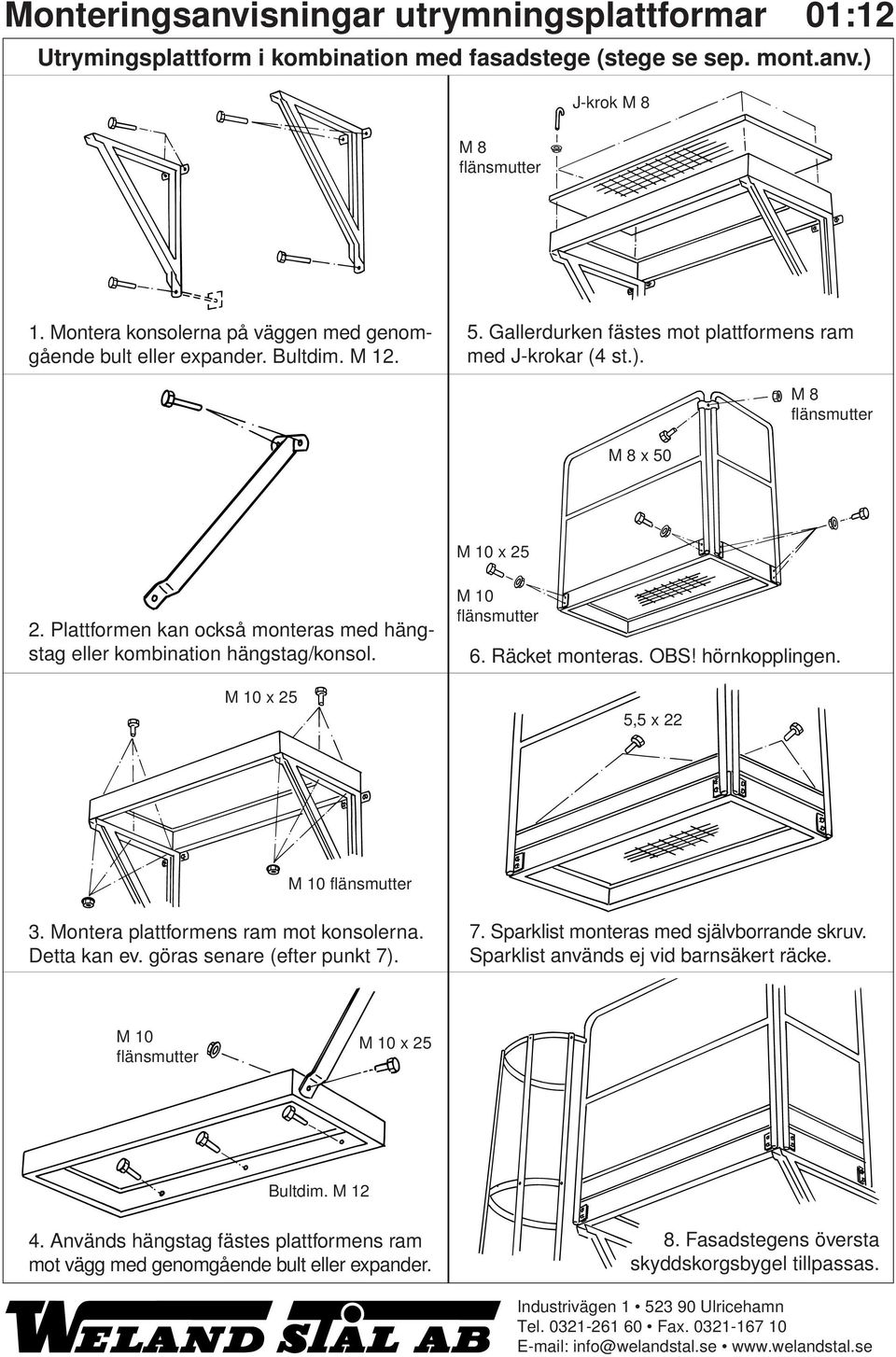

14 Monteringsanvisningar utrymningsplattformar 01:12 Utrymingsplattform i kombination med fasadstege (stege se sep. mont.anv.) M 8 J-krok M 8 1. Montera konsolerna på väggen med genomgående bult eller expander. Bultdim. M Gallerdurken fästes mot plattformens ram med J-krokar (4 st.). M 8 M 8 x 50 x Plattformen kan också monteras med hängstag eller kombination hängstag/konsol. x Räcket monteras. OBS! hörnkopplingen. 5,5 x Montera plattformens ram mot konsolerna. Detta kan ev. göras senare (efter punkt 7). 7. Sparklist monteras med självborrande skruv. Sparklist används ej vid barnsäkert räcke. x 25 Bultdim. M Används hängstag fästes plattformens ram mot vägg med genomgående bult eller expander. 8. Fasadstegens översta skyddskorgsbygel tillpassas.

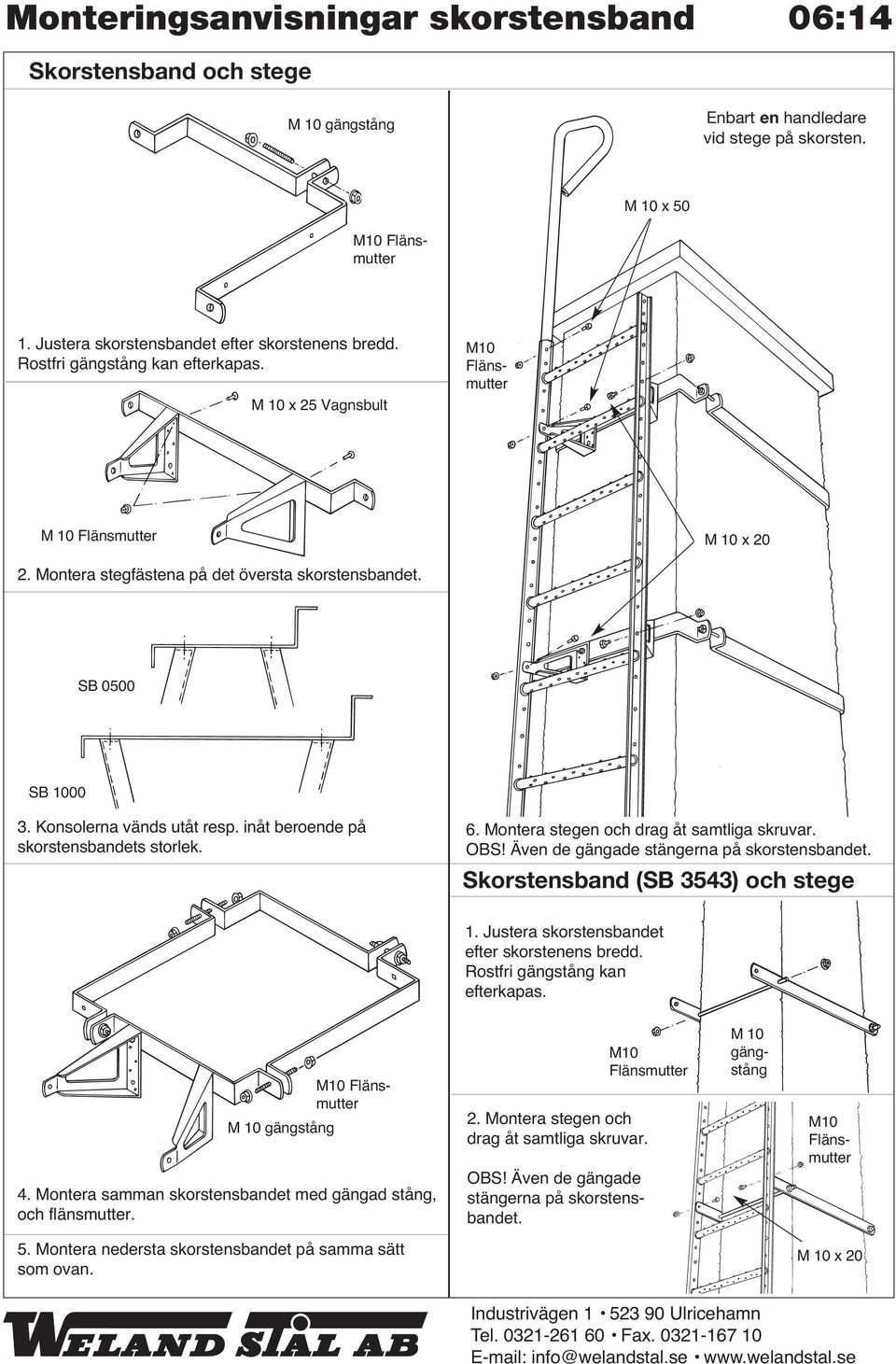

15 Monteringsanvisningar skorstensband 06:14 Skorstensband och stege gängstång Enbart en handledare vid stege på skorsten. x 50 M10 Flänsmutter 1. Justera skorstensbandet efter skorstenens bredd. Rostfri gängstång kan efterkapas. x 25 Vagnsbult M10 Flänsmutter Flänsmutter 2. Montera stegfästena på det översta skorstensbandet. SB 0500 SB Konsolerna vänds utåt resp. inåt beroende på skorstensbandets storlek. 6. Montera stegen och drag åt samtliga skruvar. OBS! Även de gängade stängerna på skorstensbandet. Skorstensband (SB 3543) och stege 1. Justera skorstensbandet efter skorstenens bredd. Rostfri gängstång kan efterkapas. gängstång M10 Flänsmutter 4. Montera samman skorstensbandet med gängad stång, och. 2. Montera stegen och drag åt samtliga skruvar. OBS! Även de gängade stängerna på skorstensbandet. M10 Flänsmutter gängstång M10 Flänsmutter 5. Montera nedersta skorstensbandet på samma sätt som ovan.

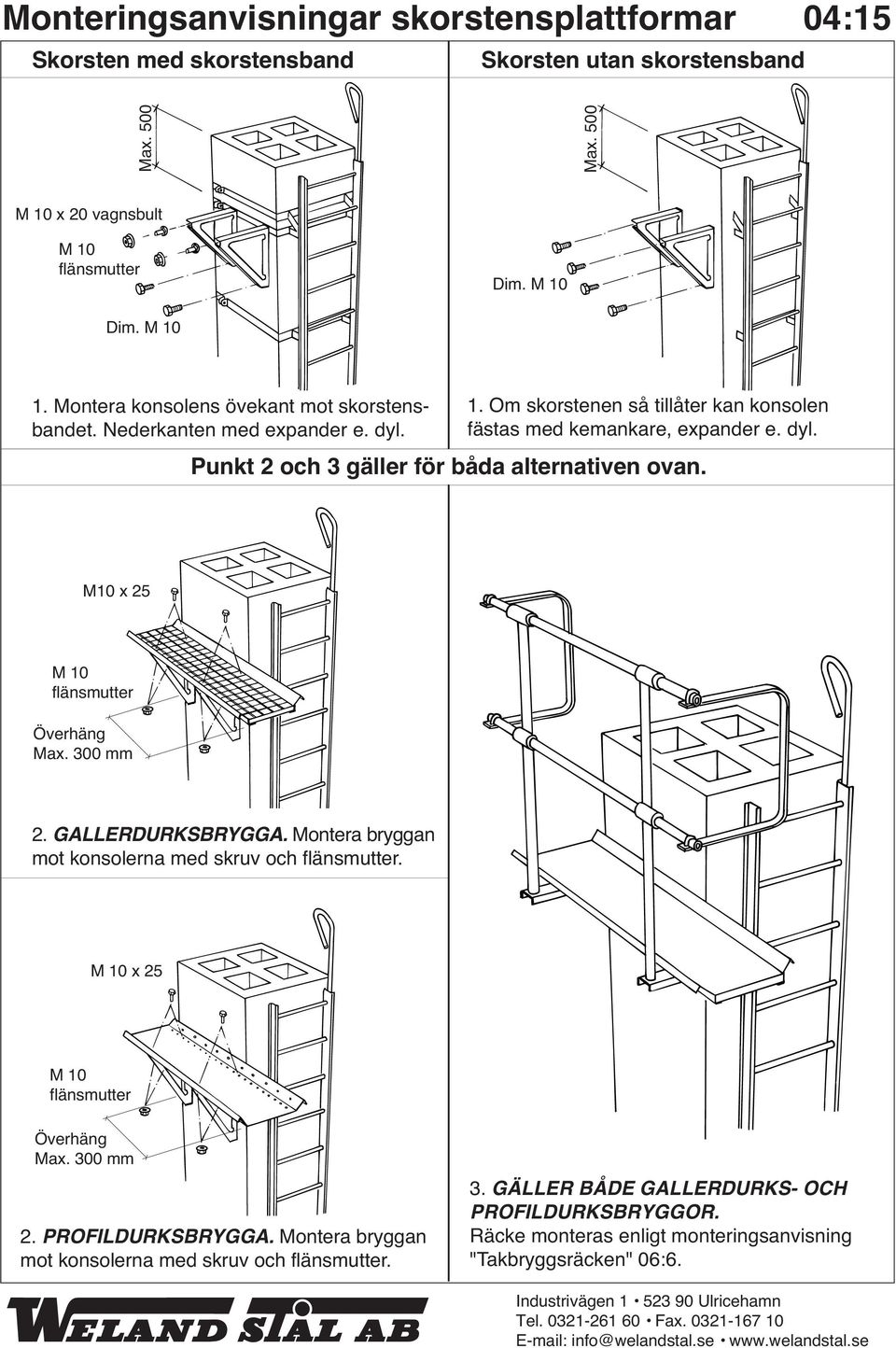

16 Monteringsanvisningar skorstensplattformar 04:15 Skorsten med skorstensband Skorsten utan skorstensband Max. 500 Max. 500 vagnsbult Dim. Dim. 1. Montera konsolens övekant mot skorstensbandet. Nederkanten med expander e. dyl. 1. Om skorstenen så tillåter kan konsolen fästas med kemankare, expander e. dyl. Punkt 2 och 3 gäller för båda alternativen ovan. M10 x 25 Överhäng Max. 300 mm 2. GALLERDURKSBRYGGA. Montera bryggan mot konsolerna med skruv och. x 25 Överhäng Max. 300 mm 2. PROFILDURKSBRYGGA. Montera bryggan mot konsolerna med skruv och. 3. GÄLLER BÅDE GALLERDURKS- OCH PROFILDURKSBRYGGOR. Räcke monteras enligt monteringsanvisning "Takbryggsräcken" 06:6.

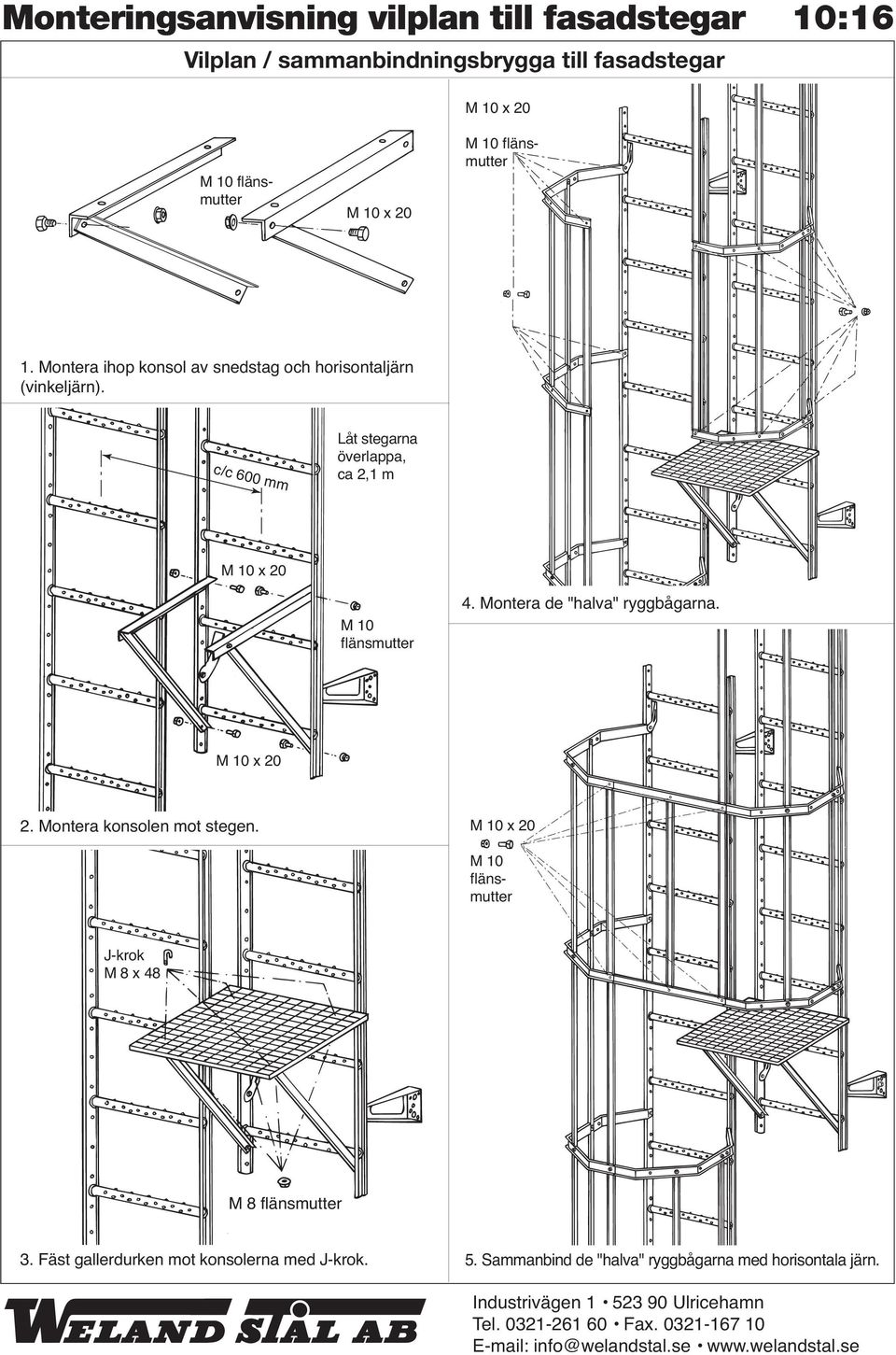

17 Monteringsanvisning vilplan till fasadstegar 10:16 Vilplan / sammanbindningsbrygga till fasadstegar 1. Montera ihop konsol av snedstag och horisontaljärn (vinkeljärn). c/c 600 mm Låt stegarna överlappa, ca 2,1 m 4. Montera de "halva" ryggbågarna. 2. Montera konsolen mot stegen. J-krok M 8 x 48 M 8 3. Fäst gallerdurken mot konsolerna med J-krok. 5. Sammanbind de "halva" ryggbågarna med horisontala järn.

18 Monteringsanvisning Fasadstege med justerbar konsol 08: Max M Montera innerdelen på översta konsolen. Använd bultmaterial efter fasadens beskaffenhet. 4. Lyft upp och skruva fast stegen i översta konsolen. Max M Montera ytterdelan av konsolen i lämpliga hål för önskad längd på konsolen. OBS! Snedsträvan fästes i innersta hålet. 5. Skruva fast nedre konsolen mot fasaden. Max avstånd mellan konsoler 2500 mm. Max 2500 mm 3. Montera nästa konsol på stegen. Max avstånd mellan konsoler 2500 mm. OBS! Snedsträvan monteras korsvis mot översta konsolen. 6. Vid längre fasadstegar fortsätt enligt punkt 3-5 och skarva på nästa stegsektion.

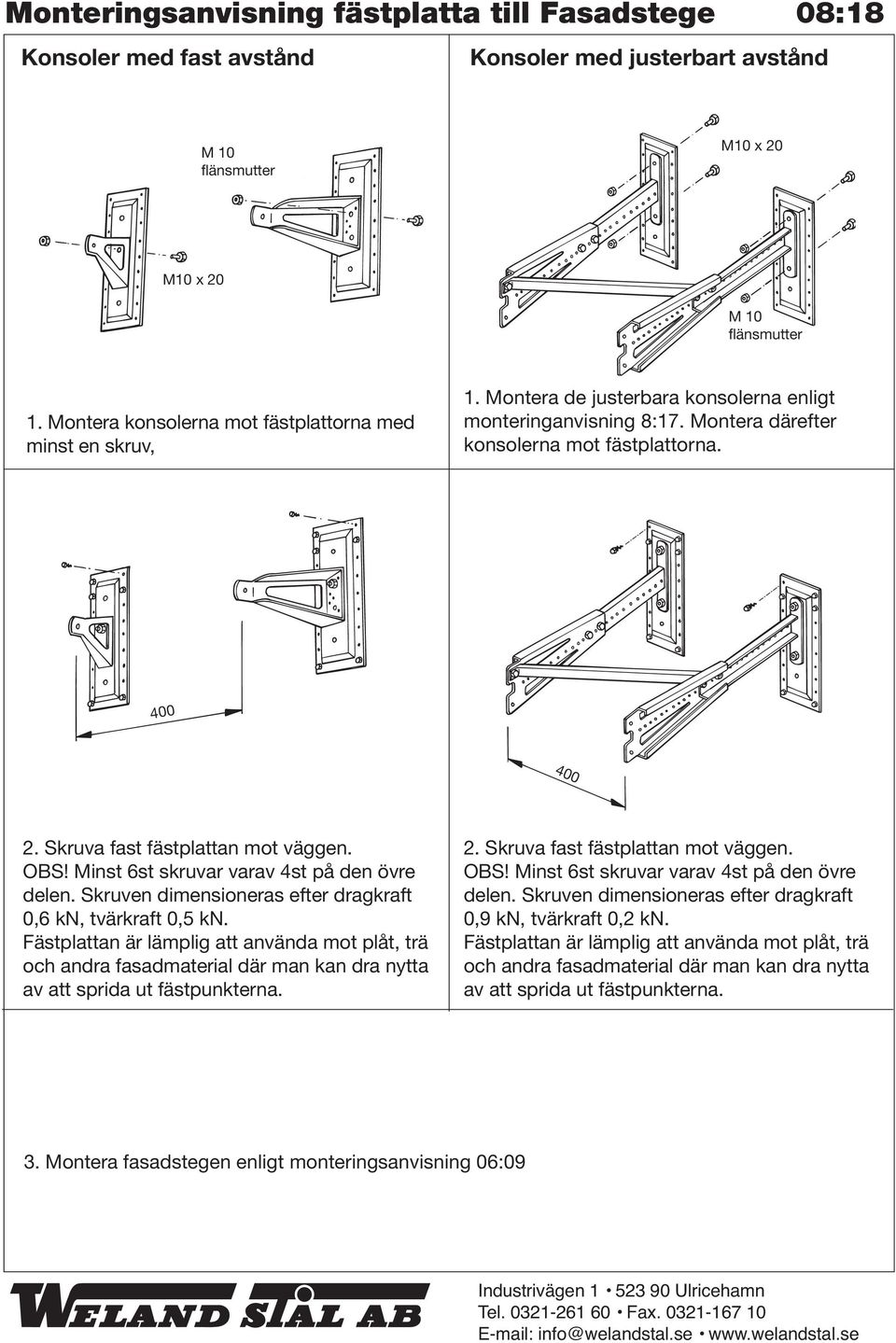

19 Monteringsanvisning fästplatta till Fasadstege 08:18 Konsoler med fast avstånd Konsoler med justerbart avstånd M10 x 20 M10 x Montera konsolerna mot fästplattorna med minst en skruv, 1. Montera de justerbara konsolerna enligt monteringanvisning 8:17. Montera därefter konsolerna mot fästplattorna Skruva fast fästplattan mot väggen. OBS! Minst 6st skruvar varav 4st på den övre delen. Skruven dimensioneras efter dragkraft 0,6 kn, tvärkraft 0,5 kn. Fästplattan är lämplig att använda mot plåt, trä och andra fasadmaterial där man kan dra nytta av att sprida ut fästpunkterna. 2. Skruva fast fästplattan mot väggen. OBS! Minst 6st skruvar varav 4st på den övre delen. Skruven dimensioneras efter dragkraft 0,9 kn, tvärkraft 0,2 kn. Fästplattan är lämplig att använda mot plåt, trä och andra fasadmaterial där man kan dra nytta av att sprida ut fästpunkterna. 3. Montera fasadstegen enligt monteringsanvisning 06:09

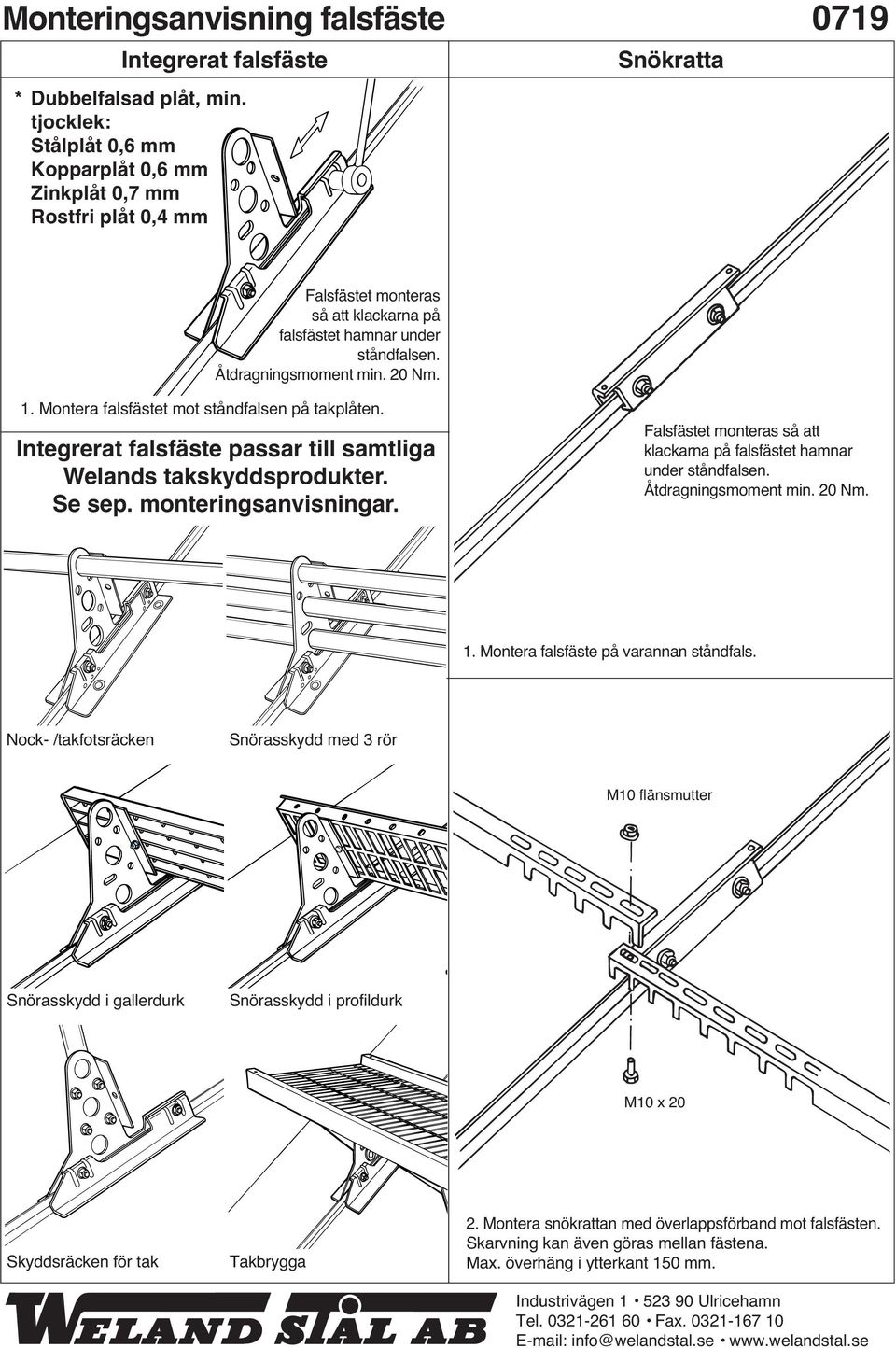

20 Monteringsanvisning falsfäste 0719 Integrerat falsfäste * Dubbelfalsad plåt, min. tjocklek: Stålplåt 0,6 mm Kopparplåt 0,6 mm Zinkplåt 0,7 mm Rostfri plåt 0,4 mm Snökratta Falsfästet monteras så att klackarna på falsfästet hamnar under ståndfalsen. Åtdragningsmoment min. 20 Nm. 1. Montera falsfästet mot ståndfalsen på takplåten. Integrerat falsfäste passar till samtliga Welands takskyddsprodukter. Se sep. monteringsanvisningar. Falsfästet monteras så att klackarna på falsfästet hamnar under ståndfalsen. Åtdragningsmoment min. 20 Nm. 1. Montera falsfäste på varannan ståndfals. Nock- /takfotsräcken Snörasskydd med 3 rör M10 Snörasskydd i gallerdurk Snörasskydd i profildurk M10 x 20 Skyddsräcken för tak Takbrygga 2. Montera snökrattan med överlappsförband mot falsfästen. Skarvning kan även göras mellan fästena. Max. överhäng i ytterkant 150 mm.

21 Monteringsanvisning fästplatta 07:20 Godkänd för underlagstak av råspont min. 17 mm eller plywood min.12 mm. Fästplatta med fästjärn för Weland takstege. M10 Fästplatta med Fäste typ 5. M10 x 25 1A. Montera fästjärnet mot fästplattan. 1B. Placera en vangsbult i de yttersta hålen. 2B. Skruva fast fästplattan enligt punkt 3A. 2A. Placera fästplattan under bärläkten och justera så fästjärnet kommer rätt mot takpannorna. 3B. Lägg över en laglapp och smält samman. M10 3A. Skruva fast fästplattan med 10 st. skruvar. OBS! 2 st. i varje ände och övriga 6 skruvar fördelas jämnt över fästplattan. Använd skruvdragare med djupanslag så att skruven inte går runt och mister greppet i träet. 4B Montera fästet. OBS! Gummibrickor under fästet.

22 Monteringsanvisning skorstensplattform 06:23 Skorstensplattformen är inställbar för taklutning grader, skorstenshöjd mm och skorstensbredd max 670 mm. M10x20 Låsmutter Justera längden på stödbenen för att nå rätt höjd mot skorstenen. Montera distansskenan med lämplig infästning enl. separat monteringsanvisning. Justera bryggans längd, lås med 4 st M10x20. M10x20 Låsmutter Montera stödben och skena till bryggan. Justera vinkelstöden efter skorstensbredden. Anpassa längden på wiren så benen står stadigt med sträckt wire. Wiren träs genom bryggan och låses i stödbenen. Industrivägen Ulricehamn info@welandstal.se Tel Fax

23 Monteringsanvisning skorstensplattform 06:23 Pos Antal Benämning 1 20 Bult M10x Flänsmutter M PB PF PF PF PF PF Låsmutter M10 Industrivägen Ulricehamn info@welandstal.se Tel Fax

24 Monteringsanvisningar fällbar fasadstege 10:25, sid. 1 Vangsbult M 8 x 20 M 8 M 8 x 55 M 8 låsmutter M 8 x 70 M 8 låsmutter 1. Montera ihop stegarna med skarvsats. 2. Montera en stegprofil mellan stegskarvarna. 3. Montera toppdetaljen längst upp på stegen. 43 mm Ca. 900 mm 4. Fäst fjädern i toppdetaljen och stegens baksida 5. Fäst wiren i toppdetaljen. 6. Montera översta fästparet i väggen. Fästvinklarna går att vända för att kompensera viss mån av ojämnheter i väggen. x 60 mutter mm 7. Häng upp stegen i översta fästet. 8. Loda in stegen och montera övriga fästen (c/c mm) 9. Anpassa längden på wiren. Fäst den nertill mot stegen och funktionskontrollera.

25 Monteringsanvisningar fällbar fasadstege 10:25, sid. 2 Alternativt montagesätt Fastskruvning direkt mot vägg utan fästvinklar Ca. 900 mm 1-5A. enligt förra sidan. 6A. Förankra översta fästpunkten mot vägg, tex expanderbult eller kemankare M10. 7A. Häng upp stegen i översta fästpunkten och loda in stegen. 5 mm 8A. Fäll ut stegen och märk upp samtliga fästpunkter c/c 600 mm. 9A. Skruva fast stegen i samtliga fästpunkter. 10A. Om väggen är ojämn används shimsbrickor som mellanlägg.

26 Monteringsanvisning fäste för tätskikt 1026 sid 1 Godkänt för papptak enligt min. funktionskrav 121 oberoende av underlaget. Vangsbulten användes ihop med slät tätplåt på oisolerade tak. Slät tätplåt Tätplåt med upphöjning 1. Montera vangsbulten om slät tätplåt skall användas 4. Rulla ut takpappen (hel våd) och skär ut för uppbuktningen alt. för skruvarna i tätplåten. PÅ BEF. TAK: Mekanisk infästning med min. 4 skruvar och laglapp min. format 0,9 x 0,9 meter. 2. Lägg ut papp ( större än tätplåten) med undersidan upp, där tätplåten skall monteras. 5. Värm takpappen så mycket att den smälter ihop med den underliggande pappbiten, genom perforeringen i tätplåten. Tätplåten placeras på andra ledden vid montage av takstege och brygga monterad som takstege. M10 x 20 M10 Tätplåten monteras med hylsor och skruv av samma typ som till tätskiktet. Gummibricka Gummibricka 3. Placera tätplåten på önskat ställe och sök vågtopp på takplåten. Skruva fast tätplåten med minst 4 st skruvar. 6. Montera fästet mot tätplåten. OBS! Gummibricka under fästet.

27 Monteringsanvisning fäste för tätskikt 0726 sid 2 Godkänt för 1,2 mm takduk enligt min. funktionskrav 121 oberoende av underlaget. M10 vangsbult 1. Montera vangsbulten från undersidan på tätplåten 4. Skär ut en laglapp min tjocklek 1,2 mm, som är min. 50 mm större runt om än tätplåten. Hugg hål för skruven. 2. Takduken monteras över hela takytan enligt gällande föreskrifter. Tätplåten placeras på andra ledden vid montage av takstege och brygga monterad som takstege. 5. Helsvetsa laglappen runt om. OBS! Hela ytan! M10 Tätplåten monteras med hylsor och skruv av samma typ som till tätskiktet. Gummibricka 3. Placera tätplåten på önskat ställe och sök vågtopp på takplåten. Skruva fast tätplåten med minst 4 st skruvar. 6. Montera fästet mot tätplåten. OBS! Gummibricka under fästet.

28 Monteringsanvisningar taksteg 02:27 Generella krav: Bärläkt av virke minst 25 x 39 mm (1 ) lägst sort. V. Spikas med varmförzinkad trådspik minst 75 x 2,8 mm. Bärläkt skall ha hel upplagskant och får inte ha försvagande kvistar och får inte vara skarvad över infästning. * ** * ** Taksteg får inte monteras i sektion där bärläkten avslutas eller skarvas. Takstegen måste monteras rakt ovanför varandra. Maximalt tillåten fasadhöjd är 4 meter och maximalt tillåten taklutning är Montera glidskydd vid sidan om takstegen. Infästes på lämpligt sätt med 2 st 10 mm*, eller 4 st 5,5 mm** skruv. 2. Lägg ut nedersta radens takpannor. 3. Haka på taksteget runt takpanna och bärläkt. Tryck till så att steget sitter fast ordentligt 4. Lägg ut takpannorna i nästa rad. 5. Haka på taksteget i nästa rad. Upprepa punkt 3 och 4 tills alla takstegen är monterade.

29 Monteringsanvisningar Villatakstege Tegel- och betongpannor vangsbult 1A. Montera fästjärnen i panndal (c/c 300 alt 405 mm). 2A. Montera takstegen mot fästjärnen. Fäst mot undertaket enligt monteringsanvisning nr.1. Max avstånd mellan infästningspunkter 5m. Släta plåttak 1B. Lägg stegen på önskad plats, märk ut och borra hål (Ø 12 mm) genom plåt och undertak. Tegelprofilerat plåttak och TRP-plåt. x 25 2B. Placera gummibrickor mellan stegen och takplåten. 3B. Fäst stegen med skruv och motlägg eller vippbullt enligt monteringsanvisning nr. 1. Skarvning av stege x 25 1C. Montera fästjärnen på infästningsprofilerna. Skruva därefter fast infästningsprofilerna mot takplåten, enligt monteringsanvisning 01:02 x 25 3B. Montera takstegen mot fästjärnen.

30 Monteringsanvisningar justerbart fäste* Justerbara fästet passar till samtliga Welands takskyddsprodukter * På underlagstak av råspont min. 17 mm eller plywood min. 12 mm. Använd bultsats BS 3000 innehåller 2 st M10 x 25 skruv 10 st 6 x 35 rostfri träskruv M10 x Prova och justera fästet så det passar mot takpannorna. Montera ihop fästet i passande hål. M10 x 25 Fästet är förgängat för M10 skruv 2. Montera ihop samtliga fästen i samma hålbild som det första fästet. 3. Skruva fast fästet med 10 st. skruvar. OBS! 2 st. i varje ände och övriga 6 skruvar fördelade jämnt över fästet. Använd skruvdragare med djupanslag så att skruven inte går runt och mister greppet i träet. Lägg ut takpannorna efter hand och montera samtliga fästen enligt ovan. Tel Fax

31 Monteringsanvisning taksteg för plåttak 04:30/3 Takstegen är godkända att användas då fasadhöjden ej överstiger 4 m. Takplåten skall vara minst 0,5 mm stålplåt eller 0,6 mm aluminiumplåt. Takstegen måste monteras rakt ovanför varandra. Takstegen skruvas till takplåten med 4 st rostfria självgängande skruvar Ø6,3. Om stålplåten är 0,7mm eller tjockare kan självborrande skruv användas. Takstegen är utformade med två gångytor vilket gör den vändbar för att passa olika taklutningar. Bred stegyta upptill taklutning ca 35 grader däröver rekommenderar vi att steget vänds. Steget är anpassat för användning upptill 55 grader. Industrivägen Ulricehamn info@welandstal.se Tel Fax

32 Monteringsanvisning justerbart läktfäste 04:31 Läktfästet är anpassat för läktdimension 45x70 mm i lägst hållfasthetsklass K12, spikas med varmförzinkas trådspik 125x4 mm. Vagnsbult M10x30 Montera låsvinkel till fästet med vagnsbult M10x30 och. Justera fästet så det passar mot takpannorna. Montera ihop konsolen med fästet i passade hål med 2 st M10x25. Låsvinkeln runt mittenläkten passas in och skruvas åt. M10x25 Spik 125x4 Skruva fast fästet med 5 st rostfria träskruvar 6x35. Bärläkten som håller läktfästet fästs till takstolarna med varmförzinkad trådspik 125x4. Träskruv M10x25 Montering av takstege Montera sidoförskjutningsplåt och fästjärn till fästet med 3 st M10x25. Justera fästet så det passar mot takpannorna och skruva åt. Låsvinkeln runt mittenläkten passas in och skruvas åt. Skruva fast fästet enligt bilden ovan. Industrivägen Ulricehamn info@welandstal.se Tel Fax

33 Monteringsanvisning skifferfäste 04:32 Försänkt M10x60 Konsolen bultas till skifferfäste med M10x20. Skifferfästet ersätter skifferplattan. Skifferfästet passas in och hål för infästning borras. Skifferfästet bultas till motlägg med försänkt M10x60 (se baksida). Försänkt M10x60 Distansen bultas till skifferfäste med försänkt M10x35. Brickor läggs mellan distans och skifferfäste för att ta upp skifferplattans höjd. Industrivägen Ulricehamn info@welandstal.se Tel Fax

34 Monteringsanvisning låsbar lucka 06:33 Gångjärnsfäste bultas till hål i skyddskorgsbygeln med befintlig bult. Lucka skruvas till gångjärnsfäste med M10 gängstång och låsmutter. Luckan kan låsas med hänglås. Industrivägen Ulricehamn info@welandstal.se Tel Fax

35 Monteringsanvisning fristående stege 10:34 Rund skorsten Centrera stegen mot skorstenen. Montera fästjärnet till skorstenssvep. Montera fästen samt stag med M10x20. Rektangulär skorsten Skruva fästplatta till skorsten med 6 st självborrande skruv 6,3x19 per fäste. Montera fästen samt stag. Centrera stegen mot skorstenen. Stegen låses till gängstång M10 med 4 muttrar. Montera takfästen enligt separata monterings anvisningar. Stödskenor justeras till takfästen så att stegen står stadigt. Hål Ø11 sammborras för låsning av stödskenor. Justera så att stegplattan hamnar horisontellt. Stegen kan luta max. 20. Stegen låses till gängstång M10 med 4 muttrar. Stödstängerna justeras mot konsolen med vinklar och M10 bult. Industrivägen Ulricehamn info@welandstal.se Tel Fax

36 Monteringsanvisning hörnbeslag brygga 10:35 Max 300 mm Passa in bryggorna. OBS! Max 300 mm överhäng insida brygga från sista fästet, minst 2 st fästen per bryggmodul. Montera ihop bryggorna med 4 st skruv M10x20 och. M10x20 M10 Flänsmutter Industrivägen Ulricehamn info@welandstal.se Tel Fax

37 A A B SECTION A-A Gängstång M10 Konsol, NS5000 Flänsmutter M10, MU1000 Gummibricka, GB0010 Bricka, SB4012 Fotplatta, FP0300 DETAIL B SCALE 1 : 2 Denna ritning är Weland Stål AB:s egendom och får icke delgivas tredje man, mångfaldigas eller på annat sätt utnyttjas utan företagets medgivande. Tolerans SS2768 Grov gäller där ej annat anges. Ritad av Godkännd av Skala Ritningsstorlek Benämning 1:10 A3 Telefon Fax Artikelnummer Sammanställning FP0300-NS500 Ritningsnummer Sammanställning FP0300-NS500 Datum Revidering

38 A A B SECTION A-A NB5000 Gängstång M10 Lågmutter M10 Tätmassa Täckplåt Flänsmutter M10 Läkt 45x70 DETAIL B SCALE 1 : 2 LF1000 Denna ritning är Weland Stål AB:s egendom och får icke delgivas tredje man, mångfaldigas eller på annat sätt utnyttjas utan företagets medgivande. Tolerans SS2768 Grov gäller där ej annat anges. Ritad av Godkännd av Skala Ritningsstorlek Benämning 1:10 A3 Telefon Fax Artikelnummer Ritningsnummer Datum Sammanställning LF Sammanställning LF1000 Revidering

39 B SNITT A-A A A Gängstång M10 NB5000 Flänsmutter M10 Tätmassa Lågmutter M10 Täckplåt FP1000 DETAIL B SCALE 1 : 2 Denna ritning är Weland Stål AB:s egendom och får icke delgivas tredje man, mångfaldigas eller på annat sätt utnyttjas utan företagets medgivande. Tolerans SS2768 Grov gäller där ej annat anges. Ritad av Godkännd av Skala Ritningsstorlek Benämning 1:10 A3 Telefon Fax Artikelnummer Ritningsnummer Datum Sammanställning FP Sammanställning FP1000 Revidering

40 IP-Profiler

41 IP-Profiler

42 Infästningsprofiler till olika takplåtar Märke Typ IP-profil Märke Typ IP-profil Areco Stratos IP3310 Nola NP 45A IP3303 Borga Effektiv IP3305 Nola NP 45B IP3306 Borga Ekonomi IP3302 Nola NP 45EB IP3301 Borga Elegant IP3314 Nola NP ELIT IP3312 Borga Isopanel IP3306 Plannja Pannplåt IP3305 Borga TR 25 Takelement IP3303 Plannja Rapid IP3308 Borga TR 35 IP3308 Plannja Regola IP3308 Borga TR 45 IP3301 Plannja Royal IP3307 Borga TR 50 Utgående IP3306 Plannja Regent IP3314 Borga Super 40 IP3313 Plannja TRP 111 IP3315 Corus / Erik Olsson Fantom pannan IP3310 Plannja TRP 111 som ytterplåt IP3315 Corus / Erik Olsson Mega pannan IP3308 Plannja TRP 20 IP3302 Corus / Erik Olsson OLP 20 IP3302 Plannja TRP 40 (TOR) IP3303 Corus / Erik Olsson OTP 45 IP3301 Plannja TRP 45-1 Gamla IP3304 Corus / Erik Olsson OTP 18 IP3305 Plannja TRP 45-2 Gamla IP3306 Diverse SH 20 IP3310 Plannja TRP 70-1 IP3306 Dala-profil Stilpanna IP3314 Plannja TRP45F IP3303 Ekonomistål / Pokab Pannplåt IP3305 Plannja TRP45 /45R IP3301 Essbe (Gamla) SB 20A IP3303 Plannja ALUMINIUM TRP AL IP3305 Essbe (Gamla) SB 20R IP3302 Polen TR70/200 IP3306 Essbe (Gamla) SB 35R IP3304 Profil plåt Eurotaket IP3312 Essbe (Gamla) SB 45A IP3306 Profil plåt yttertak TP104-2 IP3306 Essbe (Gamla) SB 45ER IP3303 Profil plåt TP18 IP3302 Essbe (Gamla) SB 45R IP3304 Profil plåt TP20 IP3302 Essbe (Gamla) SB 70B IP3306 Profil plåt TP45 IP3304 Essbe (Gamla) SB120A IP3306 Rannila RAN 20 SR IP3302 Givab AB / Nordisk Plåtform NPF IP3306 Rannila RAN 20R IP3304 Givab AB / Nordisk Plåtform NPF Gamla IP3306 Rannila RAN 35R/B IP3304 Givab AB / Nordisk Plåtform NPF 20-0 IP3304 Rannila RAN 45ER/EB IP3304 Givab AB / Nordisk Plåtform NPF 20L IP3305 Rannila RAN 45JA IP3306 Givab AB / Nordisk Plåtform NPF 45 IP3306 Rannila RAN 45JB IP3304 Givab AB / Nordisk Plåtform NPF 450 IP3301 Rannila RAN 45JR IP3304 Givab AB / Nordisk Plåtform NPF 70-1 IP3303 Rannila RAN 45R/B IP3304 Givab AB / Nordisk Plåtform NPF 70-1 IP3303 Rannila RAN113B IP3306 Givab AB / Nordisk Plåtform NPF 70-2 IP3306 Rannila RAN120B IP3306 Givab AB / Nordisk Plåtform NPF 70-2 IP3306 Rannila RAN70A IP3306 Haironville / Ekonomiplåt Solstataket IP3312 Rannila RAN70B IP3306 Haironville / Ekonomiplåt TP IP3318 Rannila Monterrey IP3312 Haironville / Ekonomiplåt TP 18 IP3305 Ruukki / Gasell Diplom IP3310 Haironville / Ekonomiplåt TP 20 IP3302 Ruukki / Gasell GA /1 IP3306 Haironville / Ekonomiplåt VP 18 IP3306 Ruukki / Gasell GA /2 IP3306 Haironville / Ekonomiplåt TP 45 IP3304 Ruukki / Gasell GA 20M-35 IP3302 Haironville / Ekonomiplåt TP 45 Gamla IP3301 Ruukki / Gasell GA 45M-30 IP3304 Haironville / Ekonomiplåt TP 45F IP3304 Ruukki / Gasell GA IP3306 Haironville / Ekonomiplåt TP 45I IP3306 Ruukki / Gasell GA IP3306 Haironville / Ekonomiplåt MP TGO 150x45 IP3304 Ruukki / Gasell GA IP3311 Haironville / Ekonomiplåt Sin 43T IP3313 Ruukki / Gasell GA IP3305 ICOPAL Decra IP3311 Ruukki / Gasell GA IP3301 Kalix Bygg & Plåt Exklusiv IP3312 Ruukki / Gasell GA IP3313 Kalix Bygg & Plåt KBP 45 IP3304 Ruukki / Gasell GA IP3306 Kalix Bygg & Plåt KBP 20 IP3302 Ruukki / Gasell GA 70-63/1 IP3303 Kami Plegel 1-kup IP3310 Ruukki / Gasell Pamir IP3310 Kami Plegel 2-kup IP3310 Ruukki / Gasell Scan panna IP3314 Kami Sinus IP3310 Rydab Ambassadör IP3312 Kami TP20 IP3305 Rydab DOTP 20T IP3305 Kami TP45 IP3304 Rydab Ekonomi IP3304 Kami TP-70 IP3303 Rydab Original/Rydabpannan IP3312 Lindab / Meko LLP 20 IP3302 Rydab RYDAB 45 IP3301 Lindab / Meko LPA Lindabpannan IP3310 Rydab RYDAB120 IP3306 Lindab / Meko LTP 20 IP3305 Swedish Profile Elit IP3312 Lindab / Meko LTP 45 IP3301 Swedish Profile SIP 20 IP3305 Lindab / Meko LTP 45 Gamla IP3301 Swedish Profile SPI 45 EB IP3301 Lindab / Meko Sin IP3310 Swedlandia Swedlandiapannan IP3312 Lindab / Meko VTR120 IP3306 VERHO Byggplåt Elit IP3312 Lindab / Meko VTR70 IP3303 Mera system Anna panna IP3312 Mera system MTP21 IP3305 Nola NP 20B IP3305 Nola NP 20E / NP 17B IP3304 Industrivägen 1, Ulricehamn Nola NP 20L IP3302 Tel Info@welandstal.se
