1 Produktkatalog Januari 2014 cwlundberg.se

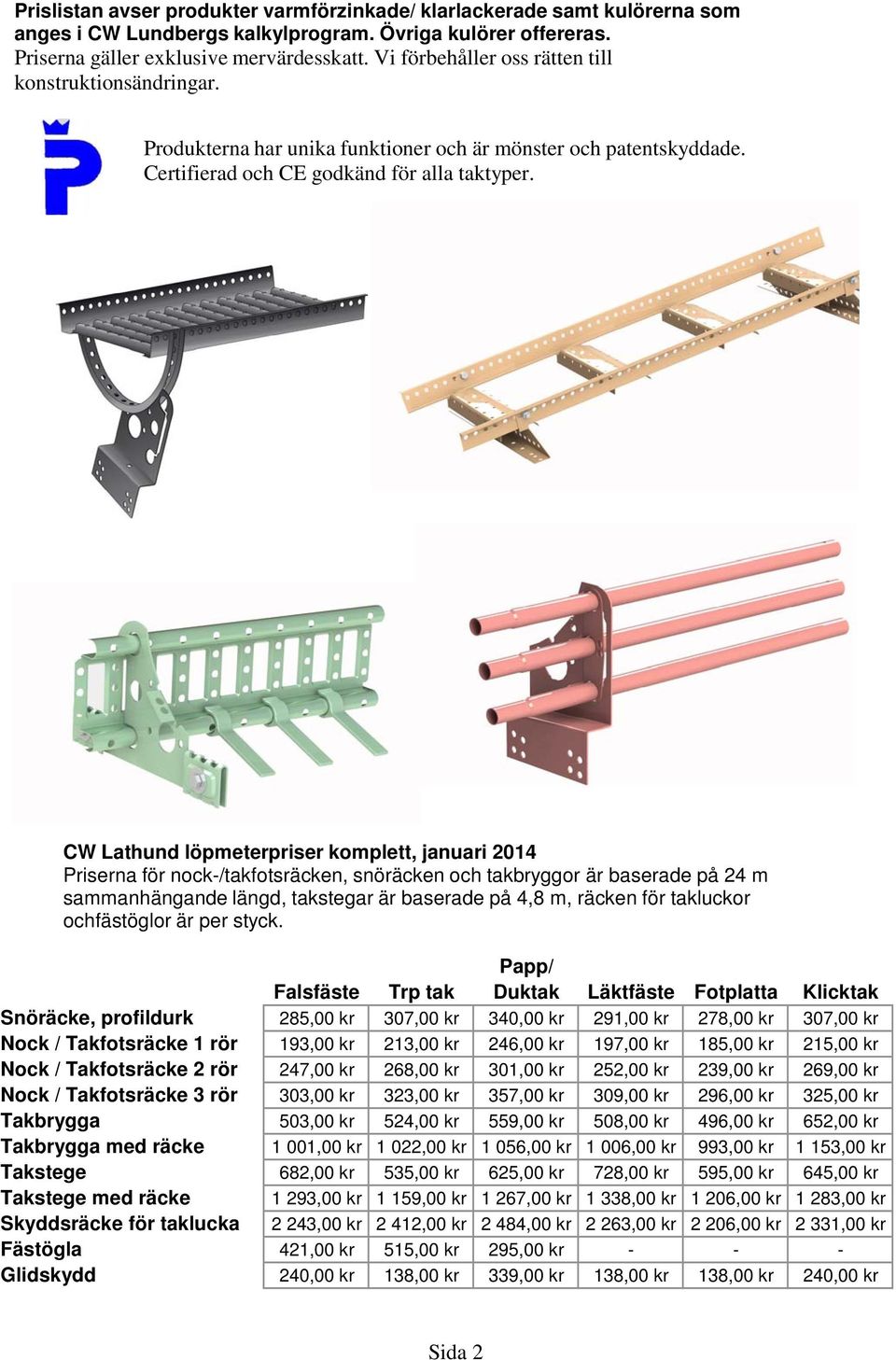

2 Prislistan avser produkter varmförzinkade/ klarlackerade samt kulörerna som anges i CW Lundbergs kalkylprogram. Övriga kulörer offereras. Priserna gäller exklusive mervärdesskatt. Vi förbehåller oss rätten till konstruktionsändringar. Produkterna har unika funktioner och är mönster och patentskyddade. Certifierad och CE godkänd för alla taktyper. CW Lathund löpmeterpriser komplett, januari 2014 Priserna för nock-/takfotsräcken, snöräcken och takbryggor är baserade på 24 m sammanhängande längd, takstegar är baserade på 4,8 m, räcken för takluckor ochfästöglor är per styck. Papp/ Falsfäste Trp tak Duktak Läktfäste Fotplatta Klicktak Snöräcke, profildurk 285,00 kr 307,00 kr 340,00 kr 291,00 kr 278,00 kr 307,00 kr Nock / Takfotsräcke 1 rör 193,00 kr 213,00 kr 246,00 kr 197,00 kr 185,00 kr 215,00 kr Nock / Takfotsräcke 2 rör 247,00 kr 268,00 kr 301,00 kr 252,00 kr 239,00 kr 269,00 kr Nock / Takfotsräcke 3 rör 303,00 kr 323,00 kr 357,00 kr 309,00 kr 296,00 kr 325,00 kr Takbrygga 503,00 kr 524,00 kr 559,00 kr 508,00 kr 496,00 kr 652,00 kr Takbrygga med räcke 1 001,00 kr 1 022,00 kr 1 056,00 kr 1 006,00 kr 993,00 kr 1 153,00 kr Takstege 682,00 kr 535,00 kr 625,00 kr 728,00 kr 595,00 kr 645,00 kr Takstege med räcke 1 293,00 kr 1 159,00 kr 1 267,00 kr 1 338,00 kr 1 206,00 kr 1 283,00 kr Skyddsräcke för taklucka 2 243,00 kr 2 412,00 kr 2 484,00 kr 2 263,00 kr 2 206,00 kr 2 331,00 kr Fästögla 421,00 kr 515,00 kr 295,00 kr Glidskydd 240,00 kr 138,00 kr 339,00 kr 138,00 kr 138,00 kr 240,00 kr Sida 2

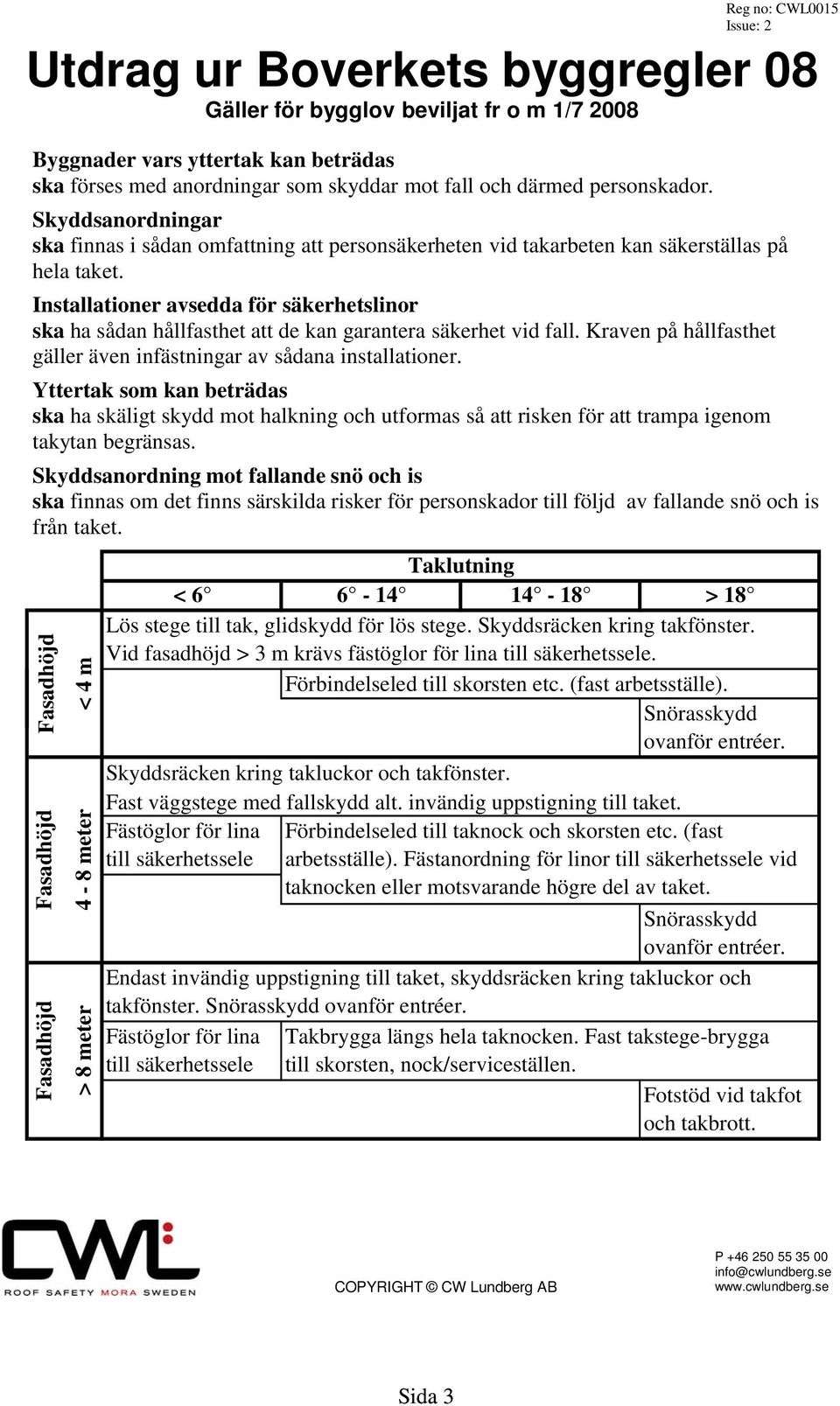

3 Utdrag ur Boverkets byggregler 08 Gäller för bygglov beviljat fr o m 1/ Byggnader vars yttertak kan beträdas ska förses med anordningar som skyddar mot fall och därmed personskador. Skyddsanordningar ska finnas i sådan omfattning att personsäkerheten vid takarbeten kan säkerställas på hela taket. Installationer avsedda för säkerhetslinor ska ha sådan hållfasthet att de kan garantera säkerhet vid fall. Kraven på hållfasthet gäller även infästningar av sådana installationer. Yttertak som kan beträdas ska ha skäligt skydd mot halkning och utformas så att risken för att trampa igenom takytan begränsas. Skyddsanordning mot fallande snö och is ska finnas om det finns särskilda risker för personskador till följd av fallande snö och is från taket. Fasa adhöjd Fasadhöjd Fasadhöjd < 4 m 4-8 meter > 8 meter Reg no: CWL0015 Issue: 2 Taklutning < > 18 Lös stege till tak, glidskydd för lös stege. Skyddsräcken kring takfönster. Vid fasadhöjd > 3 m krävs fästöglor för lina till säkerhetssele. Förbindelseled till skorsten etc. (fast arbetsställe). Snörasskydd ovanför entréer. Skyddsräcken kring takluckor och takfönster. Fast väggstege med fallskydd alt. invändig uppstigning till taket. Fästöglor för lina till säkerhetssele Förbindelseled till taknock och skorsten etc. (fast arbetsställe). Fästanordning för linor till säkerhetssele vid taknocken eller motsvarande högre del av taket. Snörasskydd ovanför entréer. Endast invändig uppstigning till taket, skyddsräcken kring takluckor och takfönster. Snörasskydd ovanför entréer. Fästöglor för lina Takbrygga längs hela taknocken. Fast takstege-brygga till säkerhetssele till skorsten, nock/serviceställen. Fotstöd vid takfot och takbrott. COPYRIGHT CW Lundberg AB P info@cwlundberg.se Sida 3

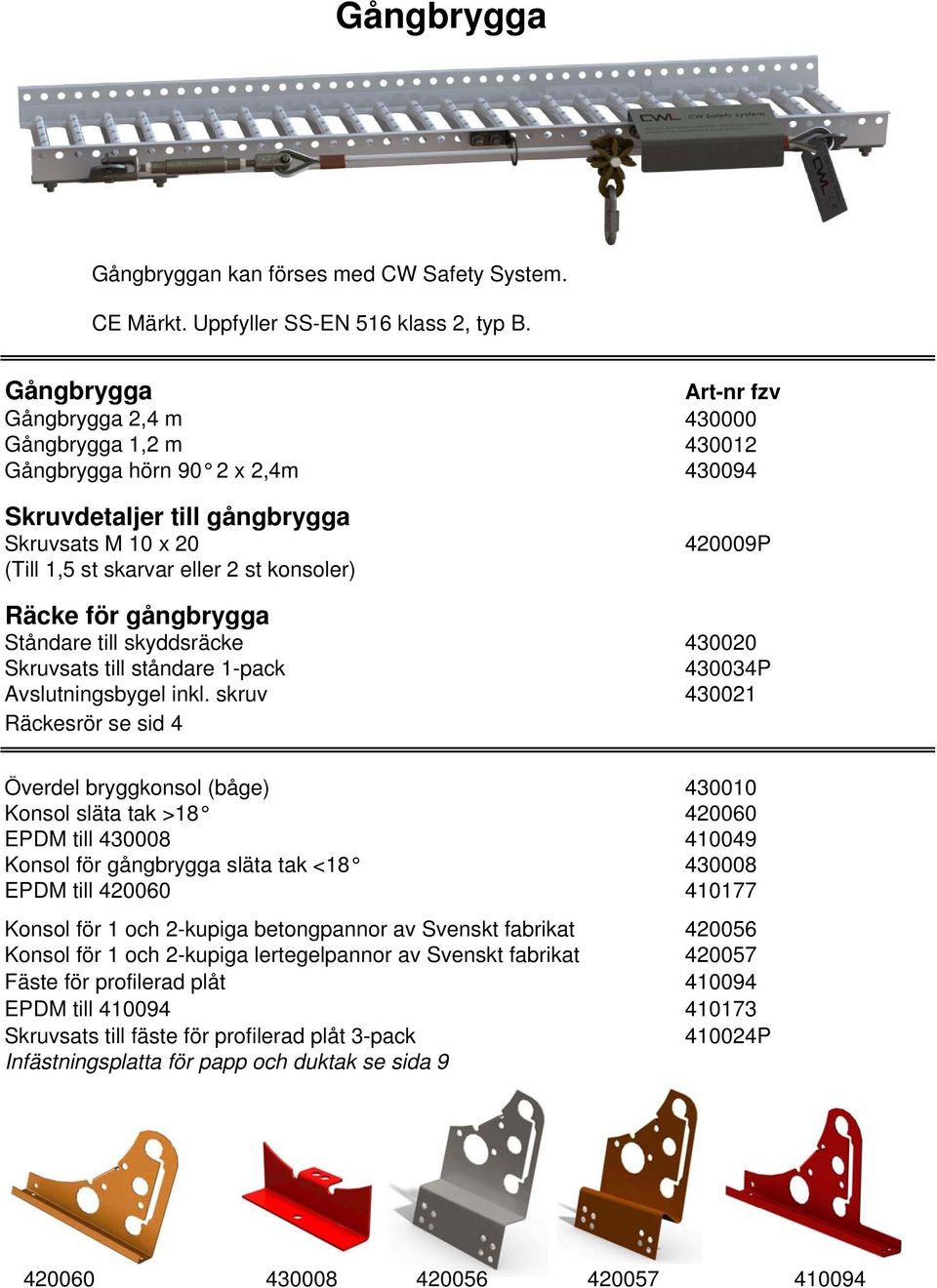

4 Gångbrygga Gångbryggan kan förses med CW Safety System. CE Märkt. Uppfyller SS-EN 516 klass 2, typ B. Gångbrygga Art-nr fzv Gångbrygga 2,4 m Gångbrygga 1,2 m Gångbrygga hörn 90 2 x 2,4m Skruvdetaljer till gångbrygga Skruvsats M 10 x 20 (Till 1,5 st skarvar eller 2 st konsoler) P Räcke för gångbrygga Ståndare till skyddsräcke Skruvsats till ståndare 1-pack P Avslutningsbygel l inkl. skruv Räckesrör se sid 4 Överdel bryggkonsol (båge) Konsol släta tak > EPDM till Konsol för gångbrygga släta tak < EPDM till Konsol för 1 och 2-kupiga betongpannor av Svenskt fabrikat Konsol för 1 och 2-kupiga lertegelpannor av Svenskt fabrikat Fäste för profilerad plåt EPDM till Skruvsats till fäste för profilerad plåt 3-pack P Infästningsplatta för papp och duktak se sida

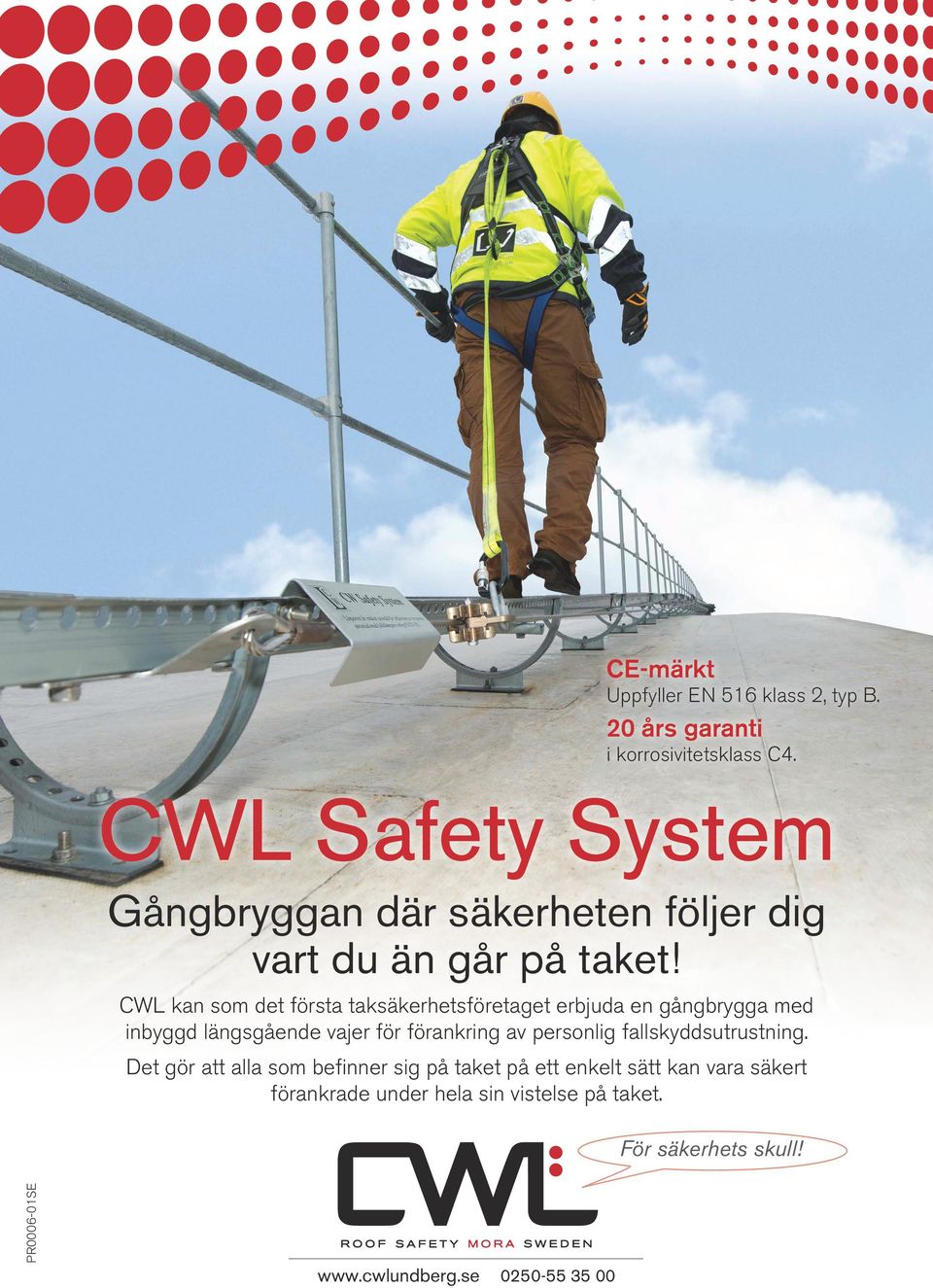

5 CE-märkt Uppfyller EN 516 klass 2, typ B. 20 års garanti i korrosivitetsklass C4. CWL Safety System Gångbryggan där säkerheten följer dig vart du än går på taket! CWL kan som det första taksäkerhetsföretaget erbjuda en gångbrygga med inbyggd längsgående vajer för förankring av personlig fallskyddsutrustning. Det gör att alla som befinner sig på taket på ett enkelt sätt kan vara säkert förankrade under hela sin vistelse på taket. För säkerhets skull! PR SE

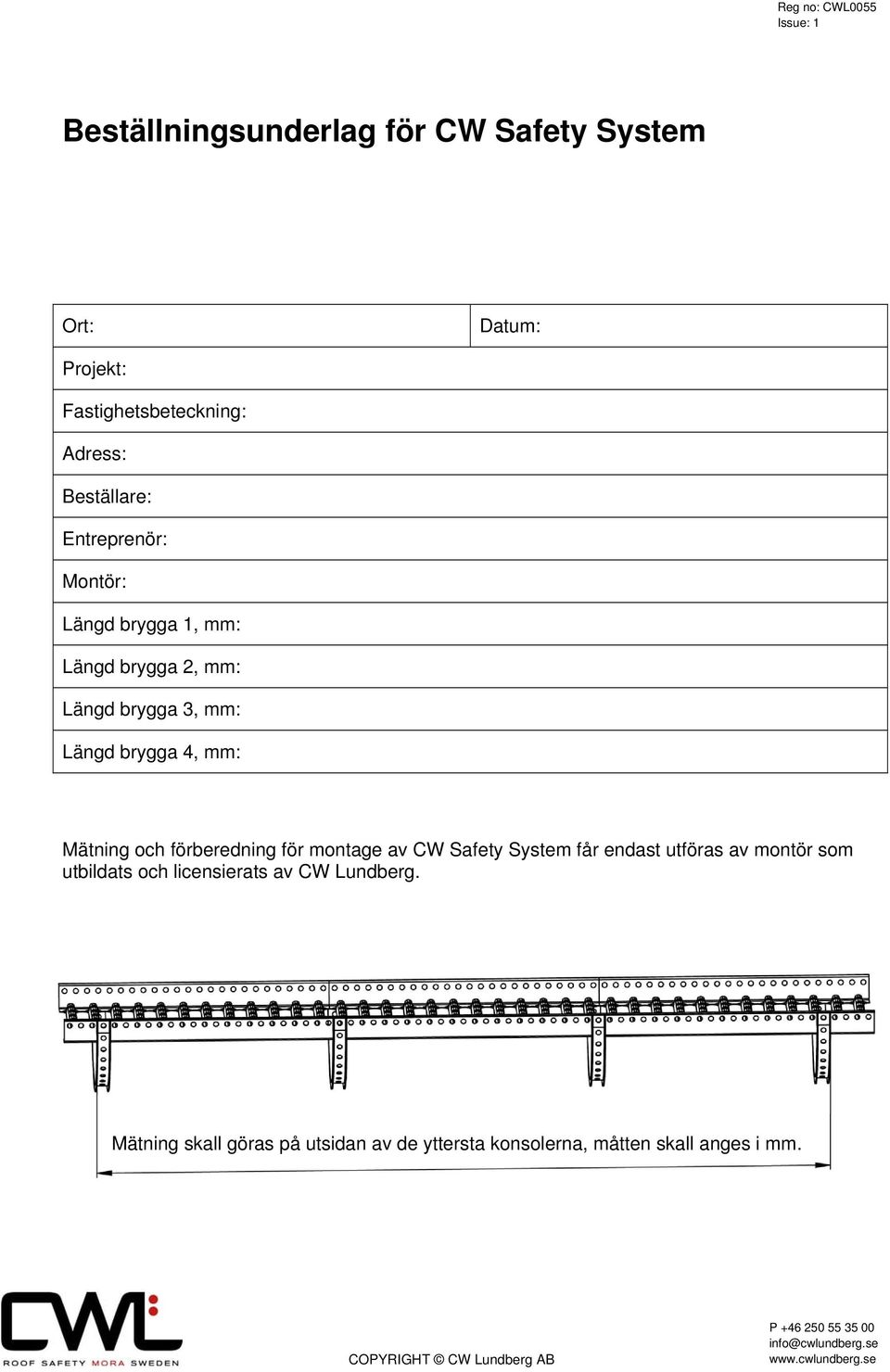

6 Reg no: CWL0055 Issue: 1 Beställningsunderlag för CW Safety System Ort: Datum: Projekt: Fastighetsbeteckning: Adress: Beställare: Entreprenör: Montör: Längd brygga 1, mm: Längd brygga 2, mm: Längd brygga 3, mm: Längd brygga 4, mm: Mätning och förberedning för montage av CW Safety System får endast utföras av montör som utbildats och licensierats av CW Lundberg. Mätning skall göras på utsidan av de yttersta konsolerna, måtten skall anges i mm. COPYRIGHT CW Lundberg AB P info@cwlundberg.se

7 Nock/ Takfot och snöräcke Nock/ takfot och snöräcket är godkänt för infästning av säkerhetslina. Patentskyddad Vid montage av snörasskydd skall CW Lundberg standard CWL tillämpas. Se sid 10. Art-nr fzv Räckesrör Ø 28mm 2,4m Räckesrör Ø 28mm 1m Skarvsats till räckesrör 6-pack P Låssats 1-pack P Rörvinkel Isstopp plast Grå Snöräcke profildurk Profildurk L=2,345 m Profildurk L=1,255 m Skruvsats M 10 x 20 (till 6 st skarvar) P Falsfäste Falsfäste för klicktak Fotplatta för underlagstak av råspont Skruvsats till fotplatta 1-pack P Läktfäste för förenklade underlagstak Skruvsats till läktfäste 2-pack P

8 Takstege Patentskyddad Takstegen kan användas som både takpinnstege och taktrappstege utan att montera lösa trappsteg. Funktionskrav Taklutning 0-12 Takbrygga i takfall Taklutning 8-33 Taktrappstege Taklutning över 33 Takpinnstege Takstege Takstege 1,2 m Takstege 2,4 m Art-nr Skarvsats till takstege 1-pack P Stödskena till allroundfäste Skruvsats M 10 x 20 (För 3 st konsoler) Adaptersats läktfäste takstege 1-pack P P Stegfästesats TRP/ Pannprofil med EPDM 1-pack P Adaptersats räcke takstege 1-pack P EPDM till P Allroundfäste för takstege och gångbrygga i takfall EPDM till Falsfäste för takstege och gångbrygga i takfall Bandfäste BTG/ LTG pannor Bandfäste släta pannor Skruvsats bandfäste med EPDM 1-pack P P

9 Taksteg och glidskydd för lös stege Taksteget för betong och tegelpannor anpassas med ett enkelt handgrepp till 1" och 2" läkt. Taksteg Taksteg 2-kup BTG C-C 300 mm Taksteg 1-kup LTG C-C 220 mm Taksteg 2-kup LTG/ 1-kup BTG C-C 240 mm Handtag för bockning Kombisteg levereras omonterat, 5 pack i kartong (Passar 1- och 2-kup LTG och BTG) Art-nr fzv Taksteg för plåttak inkl. skruv Skruvas direkt på takplåten, passar på takprofiler med max c-avstånd profiltoppar 280 mm (Levereras i förpackning om 15 st) Glidskydd för lös stege Glidskydd för takpannor och TRP. Inkl. skruv Glidskydd papp och duktak inkl. skruv Glidskydd för väggmontage Glidskydd för takstege Patentskyddad

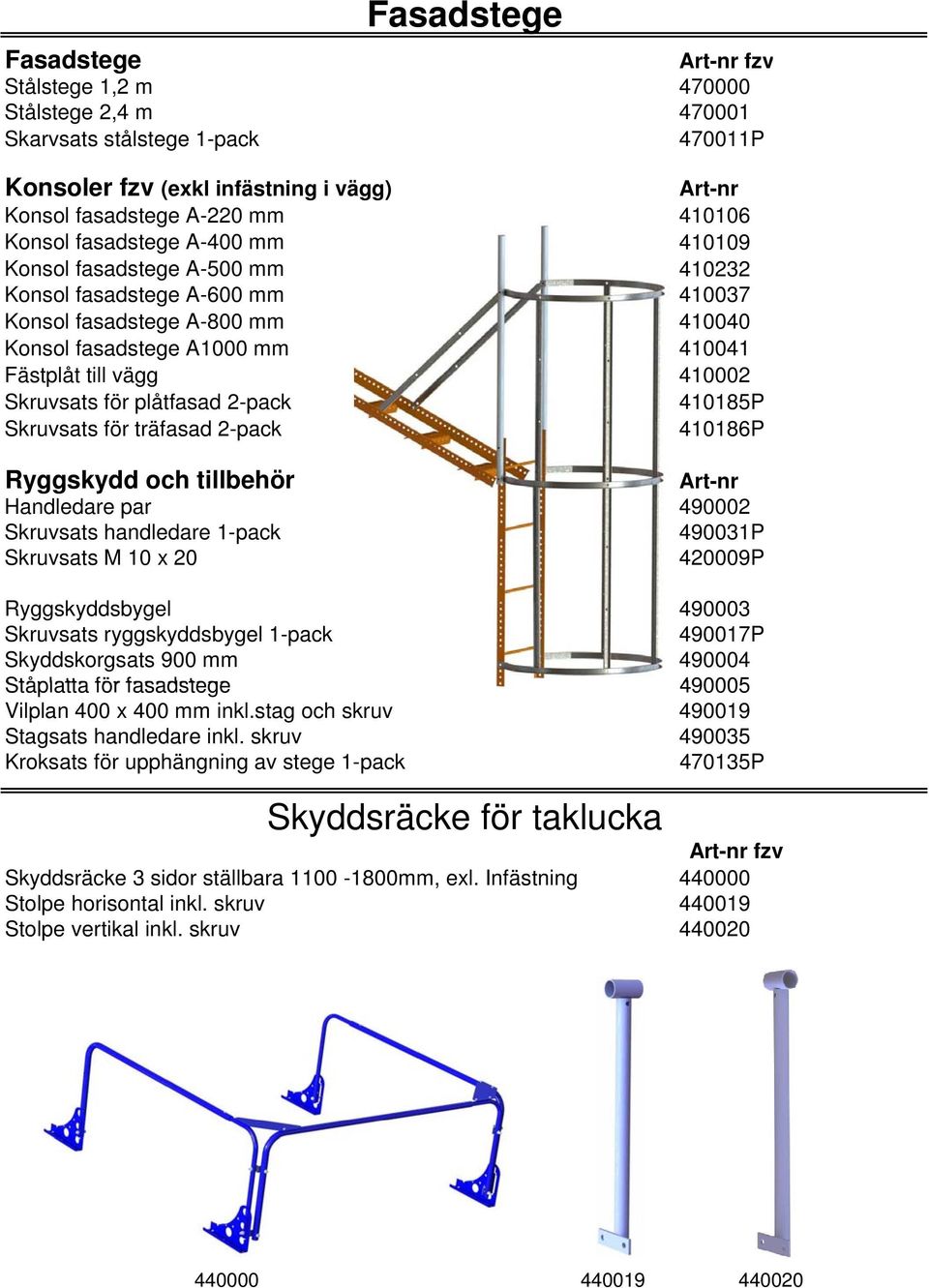

10 Fasadstege Fasadstege Art-nr fzv Stålstege 1,2 m Stålstege 2,4 m Skarvsats stålstege 1-pack P Konsoler fzv (exkl infästning i vägg) Art-nr Konsol fasadstege A-220 mm Konsol fasadstege A-400 mm Konsol fasadstege A-500 mm Konsol fasadstege A-600 mm Konsol fasadstege A-800 mm Konsol fasadstege A1000 mm Fästplåt till vägg Skruvsats för plåtfasad 2-pack P Skruvsats för träfasad 2-pack P Ryggskydd och tillbehör Handledare par Skruvsats handledare 1-pack Skruvsats M 10 x 20 Art-nr P P Ryggskyddsbygel Skruvsats ryggskyddsbygel 1-pack P Skyddskorgsats 900 mm Ståplatta för fasadstege Vilplan 400 x 400 mm inkl.stag och skruv Stagsats handledare inkl. skruv Kroksats för upphängning av stege 1-pack P Skyddsräcke för taklucka Art-nr fzv Skyddsräcke 3 sidor ställbara mm, exl. Infästning Stolpe horisontal inkl. skruv Stolpe vertikal inkl. skruv

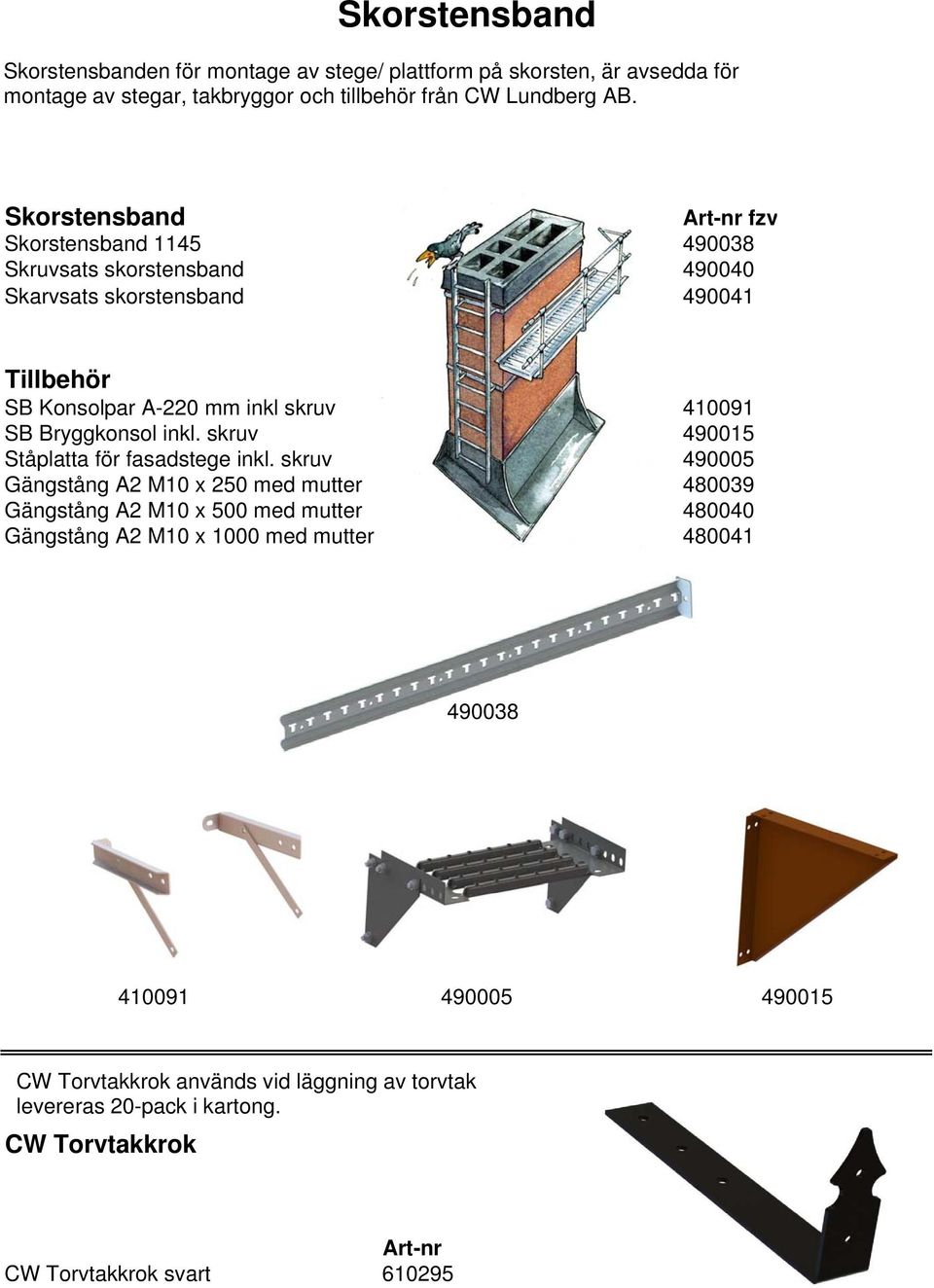

11 Skorstensband Skorstensbanden för montage av stege/ plattform på skorsten, är avsedda för montage av stegar, takbryggor och tillbehör från CW Lundberg AB. Skorstensband Art-nr fzv Skorstensband Skruvsats skorstensband Skarvsats skorstensband Tillbehör SB Konsolpar A-220 mm inkl skruv SB Bryggkonsol inkl. skruv Ståplatta för fasadstege inkl. skruv Gängstång A2 M10 x 250 med mutter Gängstång A2 M10 x 500 med mutter Gängstång A2 M10 x 1000 med mutter CW Torvtakkrok används vid läggning av torvtak levereras 20-pack i kartong. CW Torvtakkrok Art-nr CW Torvtakkrok svart

12 Fästögla för livlina Fästöglan för infästning av livlina, får ersätta nockräcke där taklutningen är mindre än 6. Flagga med snödjupsmarkering gör det möjligt att hitta infästningspunkter för livlinan under snön, kan monteras direkt på fästöglan eller med speciell skruvsats på befintliga Fästögla Art-nr fzv Fästögla för släta tak EPDM till Flagga med snödjupsmarkering Skruvsats till flagga 5-pack P Mönsterskyddad Fäste för papp/ duktak Infästningsplattan tt svetsas in och integreras med tätskiktet, den kan användas på alla typer av underlagstak med eller utan isolering. Fäste för papp/ duktak fzv Art-nr Infästningsplatta 400 x 400 mm Skruvsats med EPDM till konsol pack P Skruvsats med EPDM till fästögla pack P Skruvsats med EPDM till allroundfäste pack P Skruvsats med EPDM till konsol pack Skruvsats med EPDM till konsol pack P Övriga tillbehör Bättringsfärger Art-nr Zinkspray Grå Sprayfärg RAL 9005 Svart Sprayfärg RAL 8004 Tegelröd Sprayfärg RAL 3009 Mörkröd

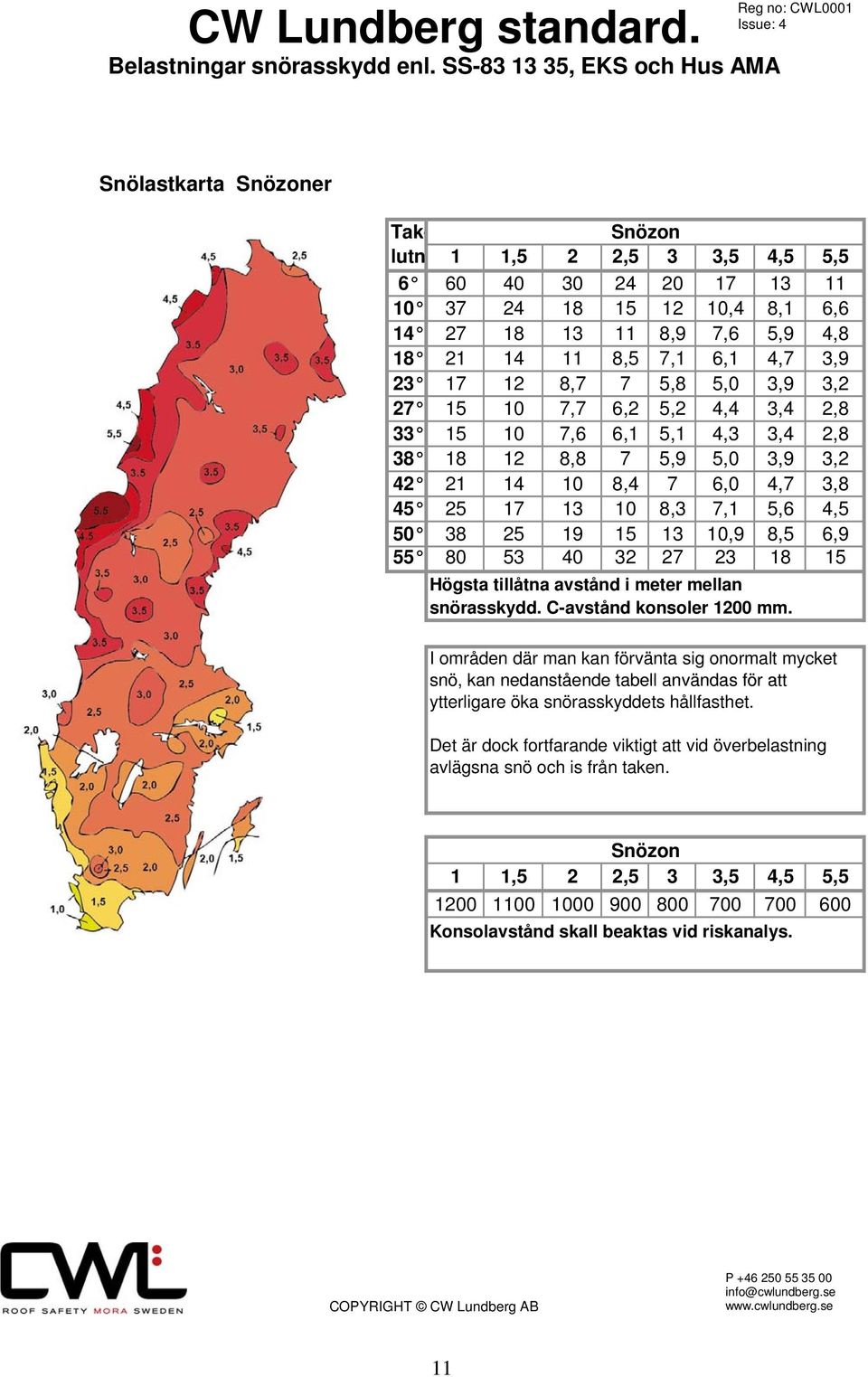

13 CW Lundberg standard. Belastningar snörasskydd enl. SS , EKS och Hus AMA Reg no: CWL0001 Issue: 4 Snölastkarta Snözoner Taklutn Snözon 1 1,5 2 2,5 3 3,5 4,5 5, ,4 8,1 6, ,9 7,6 5,9 4, ,5 7,1 6,1 4,7 3, ,7 7 5,8 5,0 3,9 3, ,7 6,2 5,2 4,4 3,4 2, ,6 6,1 5,1 4,3 3,4 2, ,8 7 5,9 5,0 3,9 3, ,4 7 6,0 4,7 3, ,3 7,1 5,6 4, ,9 8,5 6, Högsta tillåtna avstånd i meter mellan snörasskydd. C-avstånd konsoler 1200 mm. I områden där man kan förvänta sig onormalt mycket snö, kan nedanstående tabell användas för att ytterligare öka snörasskyddets hållfasthet. Det är dock fortfarande viktigt att vid överbelastning avlägsna snö och is från taken. Snözon 1 1,5 2 2,5 3 3,5 4,5 5, Konsolavstånd skall beaktas vid riskanalys. COPYRIGHT CW Lundberg AB P info@cwlundberg.se 11

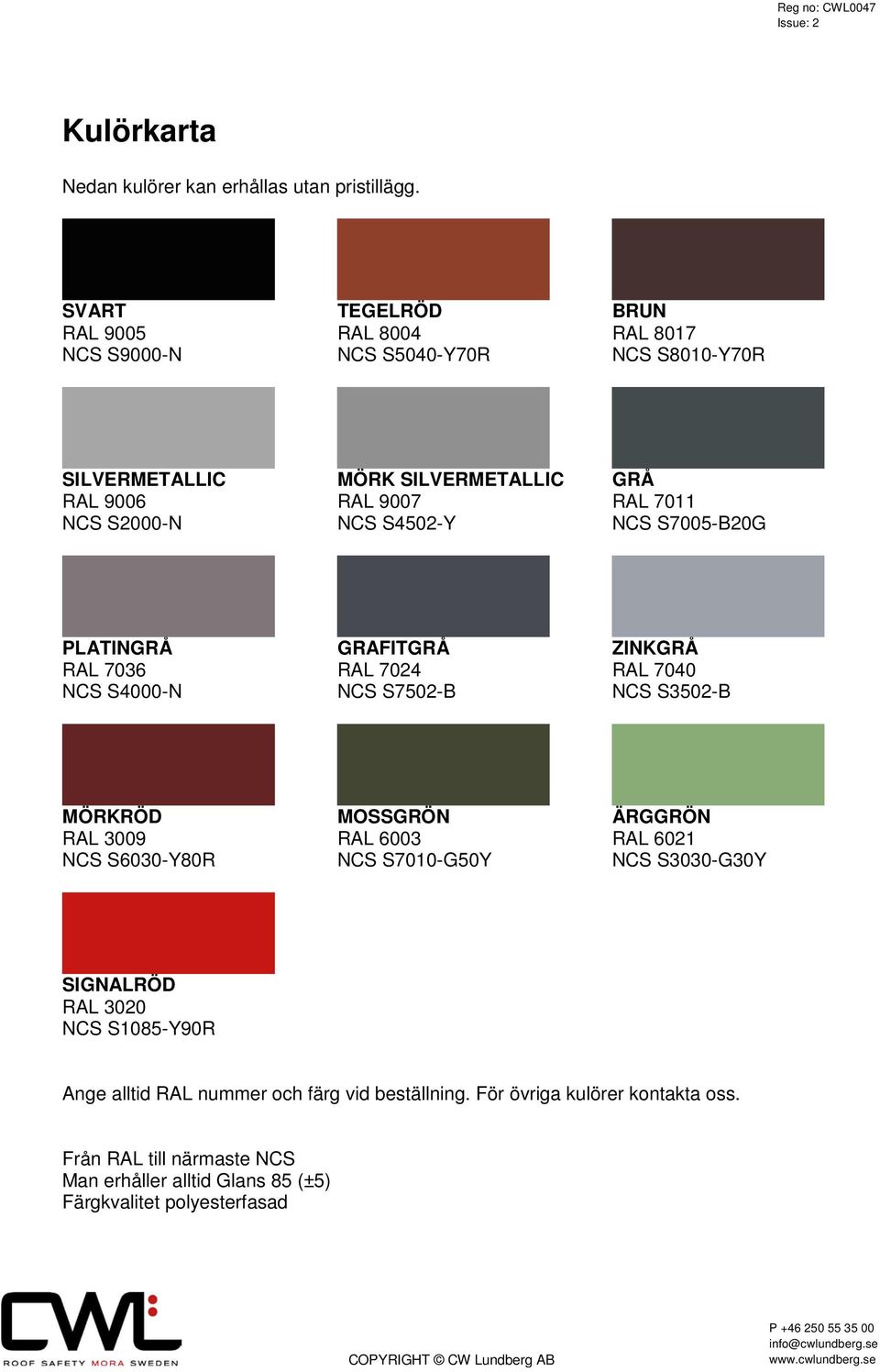

14 Reg no: CWL0047 Issue: 2 Kulörkarta Nedan kulörer kan erhållas utan pristillägg. SVART RAL 9005 NCS S9000-N TEGELRÖD RAL 8004 NCS S5040-Y70R BRUN RAL 8017 NCS S8010-Y70R SILVERMETALLIC RAL 9006 NCS S2000-N MÖRK SILVERMETALLIC RAL 9007 NCS S4502-Y GRÅ RAL 7011 NCS S7005-B20G PLATINGRÅ RAL 7036 NCS S4000-N GRAFITGRÅ RAL 7024 NCS S7502-B ZINKGRÅ RAL 7040 NCS S3502-B MÖRKRÖD RAL 3009 NCS S6030-Y80R MOSSGRÖN RAL 6003 NCS S7010-G50Y ÄRGGRÖN RAL 6021 NCS S3030-G30Y SIGNALRÖD RAL 3020 NCS S1085-Y90R Ange alltid RAL nummer och färg vid beställning. För övriga kulörer kontakta oss. Från RAL till närmaste NCS Man erhåller alltid Glans 85 (±5) Färgkvalitet polyesterfasad COPYRIGHT CW Lundberg AB P info@cwlundberg.se

15 Reg no: CWL0048 Issue: 2 20 års garanti i korrosivitetsklass C4 Garantin innebär att CW Lundberg utan dröjmål ersätter felaktig produkt med ny, felfri vara. Om en produkt har skadat yttertaket eller annan del av taket, betalar CW Lundberg AB ersättning som motsvarar kostnaden för att köpa nytt sådant material. Den nya produkten ställs till takägarens förfogande vid CW Lundberg AB:s fabrik i Mora. I stället för att ersätta takägaren med en ny produkt, har CW Lundberg AB rätt att genom reparation eller annat sätt avhjälpa felet i den ursprungliga produkten. För CW Lundbergs leveranser gäller ABM 07. Detta garantiåtagande utgör en specificering av ABM 07 i tillämpliga delar. Garantin omfattar alla produkter tillverkade av CW Lundberg AB efter den 1 juli Villkor för att garantin ska gälla: Garantin gäller under 20 år från köpet och under förutsättning att takägaren visar att produkten är behäftad med ett ursprungligt fel. Garantin gäller vid användning av produkten i normal miljö eligt C1 C4, se tabell nedan. För monterad produkt gäller garantin endast under förutsättning att montering har gjorts i enlighet med CW Lundbergs AB:s vid köpet gällande instruktioner. Produkten skall ha underhållits i enlighet med CW Lundberg AB:s vid köpet gällande instruktioner. Produkten får inte ha utsatts för onormalt slitage, belastats över Boverkets referensvärden eller demonterats genom takägarens försorg. Reklamation skall göras till CW Lundberg AB inom en månad efter det att felet borde ha upptäckts. Rätten för ersättning gäller den som äger det tak på vilket produkten skall monteras eller har monterats. När gäller inte garantin? Garantin gäller inte vid användning i särskilt korrosiv eller aggressiv miljö, där korrosiva kemikalier, korrosiv rök, kondens och aska, cementdamm eller djurspillning kan påverka ytan. Garantin gäller ej för skada på produkten som uppkommit efter riskövergången från CW Lundberg AB till dess kund. Garantin gäller således inte för t ex transportskada efter sådan riskövergång eller för skada på grund av felaktig eller ovarsam lagring eller annan hantering hos grossist, återförsäljare eller slutkund. För sådan skada kan i stället i första hand återförsäljaren svara enligt köprättsliga regler. Garantin gäller inte för skada på produkts ytskikt vilken har orsakats av aggressiv miljö. Garantin omfattar inte annat än vad som anges i detta dokument. Korrosivitets -klass C1 C2 C3 C4 C5-I C5-M Miljöns korrosivietet Mycket låg Låg Måttlig Hög Mycket hög (Industriel l) Mycket hög (Marin) Miljöexempel Uppvärmda utrymmen med torr luft och obetydliga mängder luftföroreningar, t ex kontor, affärer, skolor och hotell. Atmosfärer med låga halter luftföroreningar. Icke uppvärmda utrymmen med växlande temperatur och fuktighet. Låg frekvens av fuktkondensation och låg halt luftföroreningar, t ex sporthallar, lagerlokaler. Atmosfärer med viss mängd salt eller måttliga luftföroreningar. Stadsområden och lätt industrialiserade områden. Områden med visst inflytande från kusten. Utrymmen med måttlig fuktighet och viss mängd luftföroreningar från produktionsprocesser, t e x bryggerier, mejerier, tvätterier. Atmosfärer med måttlig salt eller påtaliga mängder luftföroreningar. Industri och kustområden. Utrymmen med hög fuktighet och stor mängd luftföroreningar från produktionsprocesser, t e x kemiska industrier, simhallar, skeppsvarv. Industriella områden med hög luftfuktighet och aggressiv atmosfär. Utrymmen med nästan permanent fuktkondensation och stor mängd luftföroreningar. Kust- och offshoreområden med stor mängd salt. Utrymmen med nästan permanent fuktkondensation och stor mängd luftföroreningar. Lämplig Ja Ja Ja Ja Nej Nej COPYRIGHT CW Lundberg AB P info@cwlundberg.se

16 CWL0058 CW Lundberg AB Box 138, Mora Tel: , Fax: E-post: Hemsida: Copyright CW Lundberg AB
