1 SNÖ REGN SKYDD Skyddar dig & fastigheten! Taksäkerhetsprodukter Stegar

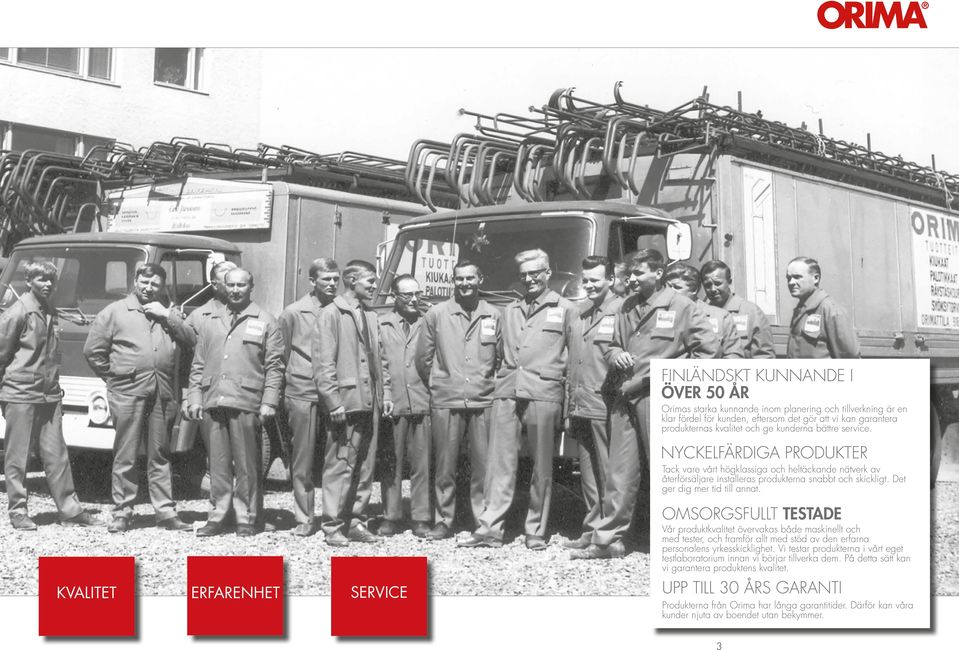

2 FINLÄNDSKT KUNNANDE I ÖVER 50 ÅR Orimas starka kunnande inom planering och tillverkning är en klar fördel för kunden, eftersom det gör att vi kan garantera produkternas kvalitet och ge kunderna bättre service. NYCKELFÄRDIGA PRODUKTER Tack vare vårt högklassiga och heltäckande nätverk av återförsäljare installeras produkterna snabbt och skickligt. Det ger dig mer tid till annat. KVALITET ERFARENHET SERVICE OMSORGSFULLT TESTADE Vår produktkvalitet övervakas både maskinellt och med tester, och framför allt med stöd av den erfarna personalens yrkesskicklighet. Vi testar produkterna i vårt eget testlaboratorium innan vi börjar tillverka dem. På detta sätt kan vi garantera produktens kvalitet. UPP TILL 30 ÅRS GARANTI Produkterna från Orima har långa garantitider. Därför kan våra kunder njuta av boendet utan bekymmer. 3

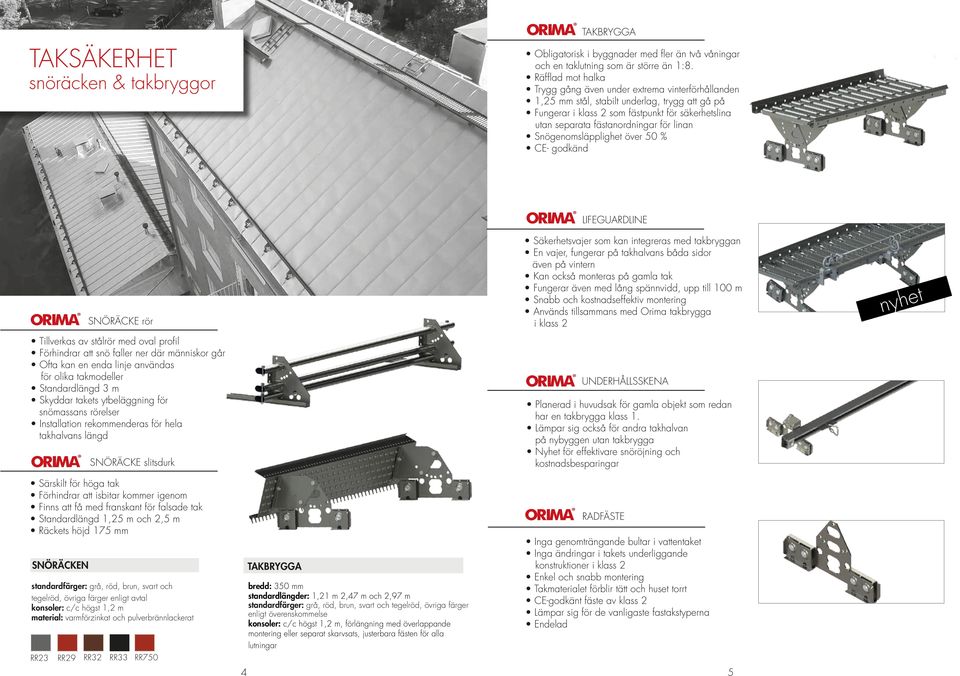

3 TAKSÄKERHET snöräcken & takbryggor TAKBRYGGA Obligatorisk i byggnader med fler än två våningar och en taklutning som är större än 1:8. Räfflad mot halka Trygg gång även under extrema vinterförhållanden 1,25 mm stål, stabilt underlag, trygg att gå på Fungerar i klass 2 som fästpunkt för säkerhetslina utan separata fästanordningar för linan Snögenomsläpplighet över 50 % CE- godkänd Tillverkas av stålrör med oval profil Förhindrar att snö faller ner där människor går Ofta kan en enda linje användas för olika takmodeller Standardlängd 3 m Skyddar takets ytbeläggning för snömassans rörelser Installation rekommenderas för hela takhalvans längd Särskilt för höga tak Förhindrar att isbitar kommer igenom Finns att få med franskant för falsade tak Standardlängd 1,25 m och 2,5 m Räckets höjd 175 mm SNÖRÄCKEN SNÖRÄCKE rör SNÖRÄCKE slitsdurk standardfärger: grå, röd, brun, svart och tegelröd, övriga färger enligt avtal konsoler: c/c högst 1,2 m material: varmförzinkat och pulverbrännlackerat RR23 RR29 RR32 RR33 RR750 TAKBRYGGA bredd: 350 mm standardlängder: 1,21 m 2,47 m och 2,97 m standardfärger: grå, röd, brun, svart och tegelröd, övriga färger enligt överenskommelse konsoler: c/c högst 1,2 m, förlängning med överlappande montering eller separat skarvsats, justerbara fästen för alla lutningar LIFEGUARDLINE Säkerhetsvajer som kan integreras med takbryggan En vajer, fungerar på takhalvans båda sidor även på vintern Kan också monteras på gamla tak Fungerar även med lång spännvidd, upp till 100 m Snabb och kostnadseffektiv montering Används tillsammans med Orima takbrygga i klass 2 UNDERHÅLLSSKENA Planerad i huvudsak för gamla objekt som redan har en takbrygga klass 1. Lämpar sig också för andra takhalvan på nybyggen utan takbrygga Nyhet för effektivare snöröjning och kostnadsbesparingar RADFÄSTE Inga genomträngande bultar i vattentaket Inga ändringar i takets underliggande konstruktioner i klass 2 Enkel och snabb montering Takmaterialet förblir tätt och huset torrt CE-godkänt fäste av klass 2 Lämpar sig för de vanligaste fastakstyperna Endelad 4 5 nyhet

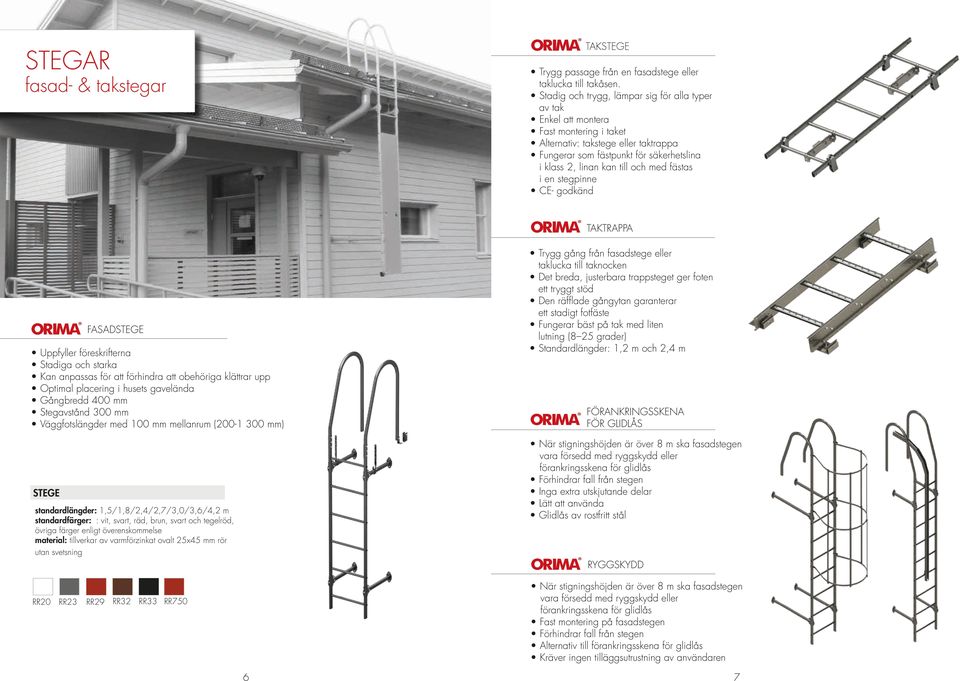

4 STEGAR fasad- & takstegar TAKSTEGE Trygg passage från en fasadstege eller taklucka till takåsen. Stadig och trygg, lämpar sig för alla typer av tak Enkel att montera Fast montering i taket Alternativ: takstege eller taktrappa Fungerar som fästpunkt för säkerhetslina i klass 2, linan kan till och med fästas i en stegpinne CE- godkänd TAKTRAPPA Uppfyller föreskrifterna Stadiga och starka Kan anpassas för att förhindra att obehöriga klättrar upp Optimal placering i husets gavelända Gångbredd 400 mm Stegavstånd 300 mm Väggfotslängder med 100 mm mellanrum ( mm) STEGE FASADSTEGE standardlängder: 1,5/1,8/2,4/2,7/3,0/3,6/4,2 m standardfärger: : vit, svart, räd, brun, svart och tegelröd, övriga färger enligt överenskommelse material: tillverkar av varmförzinkat ovalt 25x45 mm rör utan svetsning Trygg gång från fasadstege eller taklucka till taknocken Det breda, justerbara trappsteget ger foten ett tryggt stöd Den räfflade gångytan garanterar ett stadigt fotfäste Fungerar bäst på tak med liten lutning (8 25 grader) Standardlängder: 1,2 m och 2,4 m FÖRANKRINGSSKENA FÖR GLIDLÅS När stigningshöjden är över 8 m ska fasadstegen vara försedd med ryggskydd eller förankringsskena för glidlås Förhindrar fall från stegen Inga extra utskjutande delar Lätt att använda Glidlås av rostfritt stål RYGGSKYDD RR20 RR23 RR29 RR32 RR33 RR750 När stigningshöjden är över 8 m ska fasadstegen vara försedd med ryggskydd eller förankringsskena för glidlås Fast montering på fasadstegen Förhindrar fall från stegen Alternativ till förankringsskena för glidlås Kräver ingen tilläggsutrustning av användaren 6 7

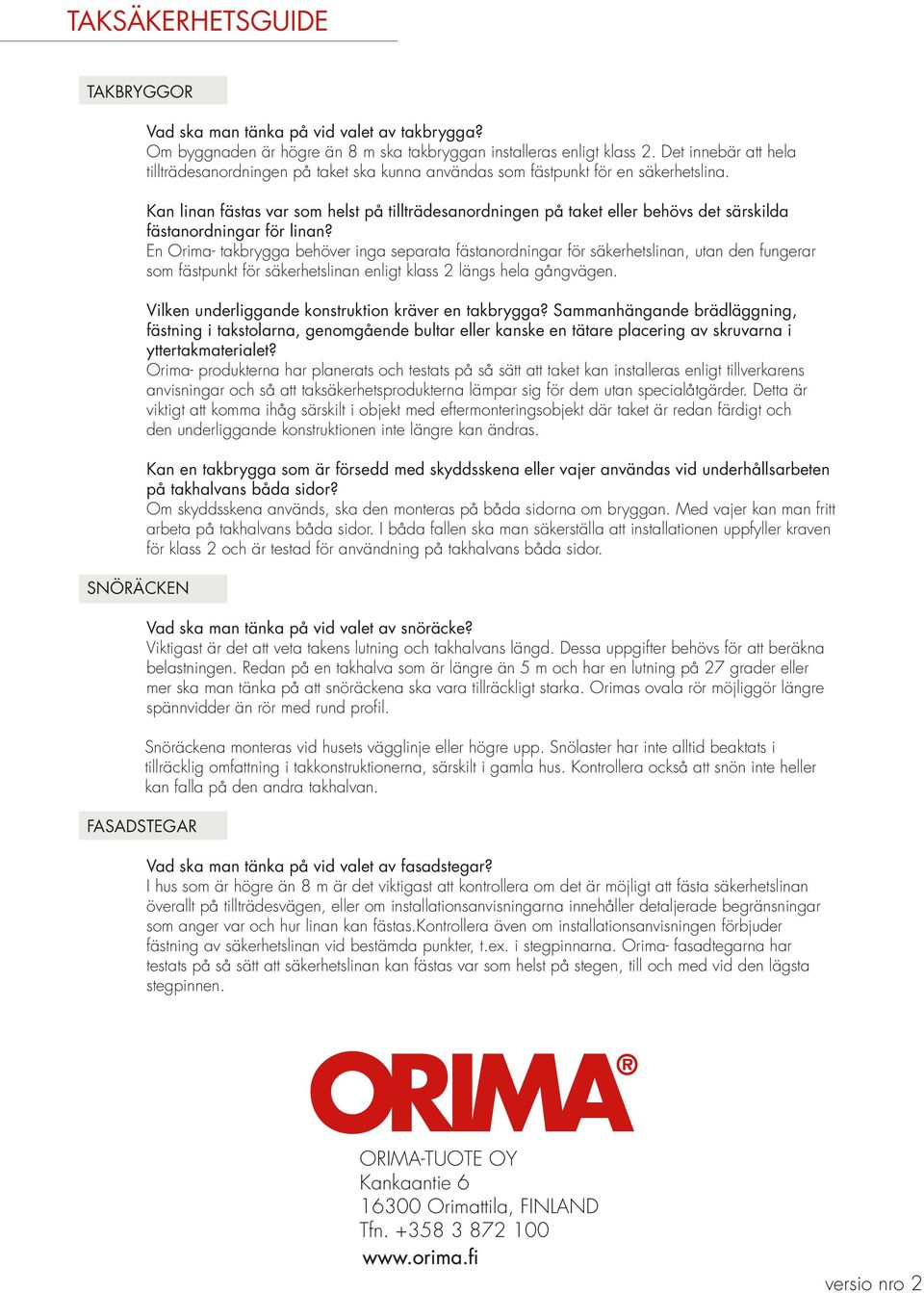

5 TAKSÄKERHETSGUIDE TAKBRYGGOR SNÖRÄCKEN Vad ska man tänka på vid valet av takbrygga? Om byggnaden är högre än 8 m ska takbryggan installeras enligt klass 2. Det innebär att hela tillträdesanordningen på taket ska kunna användas som fästpunkt för en säkerhetslina. Kan linan fästas var som helst på tillträdesanordningen på taket eller behövs det särskilda fästanordningar för linan? En Orima- takbrygga behöver inga separata fästanordningar för säkerhetslinan, utan den fungerar som fästpunkt för säkerhetslinan enligt klass 2 längs hela gångvägen. Vilken underliggande konstruktion kräver en takbrygga? Sammanhängande brädläggning, fästning i takstolarna, genomgående bultar eller kanske en tätare placering av skruvarna i yttertakmaterialet? Orima- produkterna har planerats och testats på så sätt att taket kan installeras enligt tillverkarens anvisningar och så att taksäkerhetsprodukterna lämpar sig för dem utan specialåtgärder. Detta är viktigt att komma ihåg särskilt i objekt med eftermonteringsobjekt där taket är redan färdigt och den underliggande konstruktionen inte längre kan ändras. Kan en takbrygga som är försedd med skyddsskena eller vajer användas vid underhållsarbeten på takhalvans båda sidor? Om skyddsskena används, ska den monteras på båda sidorna om bryggan. Med vajer kan man fritt arbeta på takhalvans båda sidor. I båda fallen ska man säkerställa att installationen uppfyller kraven för klass 2 och är testad för användning på takhalvans båda sidor. Vad ska man tänka på vid valet av snöräcke? Viktigast är det att veta takens lutning och takhalvans längd. Dessa uppgifter behövs för att beräkna belastningen. Redan på en takhalva som är längre än 5 m och har en lutning på 27 grader eller mer ska man tänka på att snöräckena ska vara tillräckligt starka. Orimas ovala rör möjliggör längre spännvidder än rör med rund profil. Snöräckena monteras vid husets vägglinje eller högre upp. Snölaster har inte alltid beaktats i tillräcklig omfattning i takkonstruktionerna, särskilt i gamla hus. Kontrollera också att snön inte heller kan falla på den andra takhalvan. FASADSTEGAR Vad ska man tänka på vid valet av fasadstegar? I hus som är högre än 8 m är det viktigast att kontrollera om det är möjligt att fästa säkerhetslinan överallt på tillträdesvägen, eller om installationsanvisningarna innehåller detaljerade begränsningar som anger var och hur linan kan fästas.kontrollera även om installationsanvisningen förbjuder fästning av säkerhetslinan vid bestämda punkter, t.ex. i stegpinnarna. Orima- fasadtegarna har testats på så sätt att säkerhetslinan kan fästas var som helst på stegen, till och med vid den lägsta stegpinnen. ORIMA-TUOTE OY Kankaantie Orimattila, FINLAND Tfn versio nro 2
