1 Lite synlig NOMO på taket BETA NOMO ZETA Trygg vinter med NOMO snörasskydd Anpassad för takpannor, falsat plåt, papptak, skiffertak och trätak Diskret och näst intill osynlig Enkel att montera utan verktyg eller tilläggsmaterial som läkt och skruv Ingen slipning av takpannan behövs Ingen risk för krossning av takpannan Raskraften tas upp där den förekommer och håller snön kvar på taket tills den smälter Miljöbesparande - under halva metall- och transportvikten jämfört med traditionella snöräcken Dynamisk och enkel beräkning av behov med NOMO Kalkylator Du får förslag till läggningsmönster i NOMO Kalkylator - anvisning för montering Levereras i svart, tegelröd och grå Testad vid SP Sveriges Tekniska Forskningsinstitut För information om NOMO snörasskydd, kontakta: Caneias AS / Vidar Vikhagen tlf vidar.vikhagen@caneias.com - förtrolig information

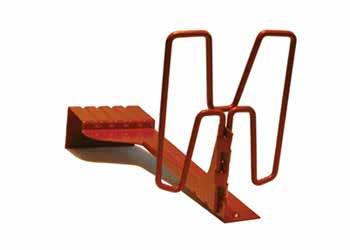

2 Produktjämförelse NOMO snörasskydd MADE IN SWEDEN NOMO Beta NOMO Zeta NOMO Alpha traditionella snöräcken

3 1. prisjämförelse Exempel: Ditt hus har längd 12 meter, avstånd mellan takfot och taknock är 6 meter, taklutning 45 grader och du bor i Malmö, Stockholm eller Sundsvall meter 12 meter NOMO pris 3474 kr 6948 kr 1422 kr Snöräcke pris 3657kr 7314 kr 1971 kr Priser är vägledande butikpris exklusive frakter och moms i SEK. För exakta priser för snöräcke kontakta din återförsäljare. Beräkning enligt SS :217 - Taksäkerhet - Snörasskydd.

4 2. miljö Exempel: Ditt hus har längd 12 meter, avstånd mellan takfot och taknock är 6 meter, taklutning 45 grader och du bor i Malmö, Stockholm eller Sundsvall meter 12 meter NOMO metallvikt 11 kg 18 kg 31 kg Snöräcke metallvikt 6 kg 12 kg 18 kg Y X = snölast kn/m 2 Y = metallvikt i kg X Metallvikt kan vara ett bra sätt att jämnföra klimatpåverkan mellan olika snörasskydd. Snöräcken har i genomsnitt för snölaster mellan kn/m 2 cirka 28 % större klimatpåverkan jämfört med NOMO snörasskydd. Genom att använda NOMO Kalkylator får du automatiskt veta metallvikt för NOMO snörasskydd.

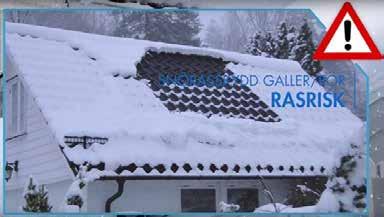

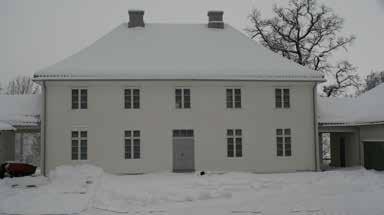

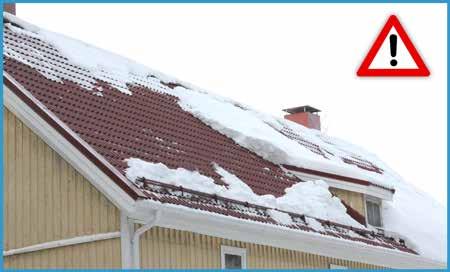

5 3a. funktion - hur ligger snön på taket NOMO snörasskydd NOMO är utformat från principen att raskraften tas upp där den förekommer, dvs. över hela takets yta. Snörasskyddet fungerar så att snön ligger kvar på taket tills den smälter och därmed förhindras att takpannorna går sönder när snö och is glider längs taket. Genom detta undviker du också skador på avloppsluftare och takfönster. Bildexemplet nedanför: NOMO Alpha snörasskydd, glaserad enkupig tegeltakpanna, taklutning 4 grader, avstånd takfot till taknock 9 meter, snölast 4,5 kn/m 2. Snöräcke (eller profildurk) Snöräcken är utformade från principen att raskraften inte tas upp där den förekommer, dvs. över hela takets yta, utan längs räcken eller profildurk som hålls av konsoller som är monterade med skruvar i undertaket / takstolen. Avståndet mellan varje rad med snöracke kan variera från leverantör till leverantör, men vanligtvis rekommenderas ettt avstånd mellan 5 till 6,5 meter. Bildexemplerna visar att snön trycks fast mot snöräcket och blir packad. Den bakomliggande snön utövar ett tryck mot den framförvarande packade snön och till slut är det snöns inre friktion som blir den svaga länken. Detta gör att bakomvarande snö glider över den packade snön, över snöräcket och ned på marken. Bildexemplet nedanför: svart glaserad enkupig tegeltakpanna,taklutning 35 grader, avstånd takfot till taknock 5 meter, snölast 3,5 kn/m 2.

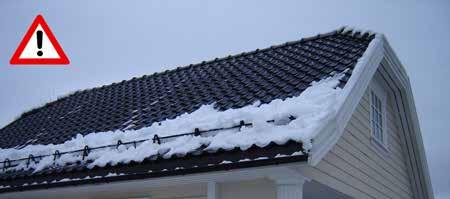

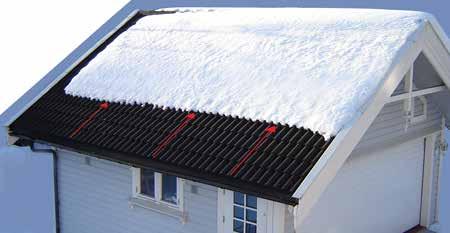

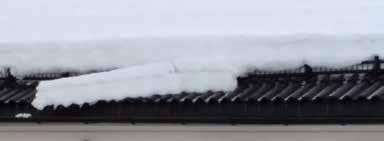

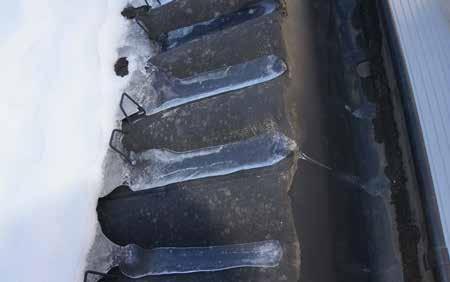

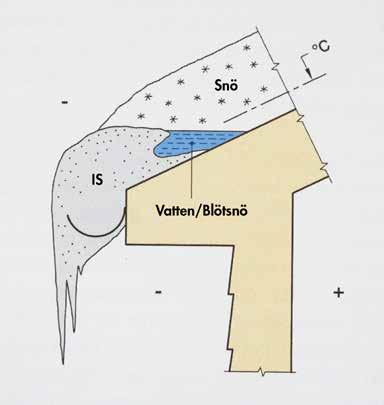

6 3b. Funktion - Hur smälter snön på taket NOMO snörasskydd Snön smälter underifrån och uppåt längs taket. Därmed skapas inte ett vattentryck mot takpannorna. Möjligheten för att vatten trycks in under takpannorna till undertaket minimeras. Snöräcke (eller profildurk) Snön trycks fast mot snöräcket och blir packad. Den bakomliggande snön utövar ett tryck mot den framförvarande packade snön. NOMO snörasskydd monteras alltid på nedersta takpanneraden och det gör att snön på det nederste takpannorna smälter utan att orsaka brott i snön och därmed undviks att is och snö kan rasa från takytan ner till marken och skada personer eller egendom. Samtidigt värms takytan och snöräcken upp. Då smälter snö och is och omvandlas till vatten och blötsnö vid takfoten. Därigenom skapas ett vattentryck mot takpannorna och möjlighet för att vatten trycks in under takpannorna till undertaket. Vid snöräcke kan snö och is framför snöräcken brytas loss som bilderna visar. Detta kan bero på att snöräcken inte är monterade från och med första takpanneraden, utan längre in på takytan. När snöräcket värms upp bidrar det till att skapa brott i snö och istäcket.

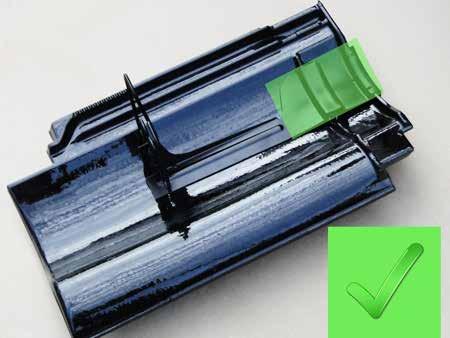

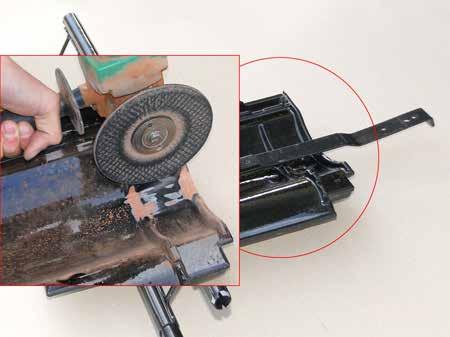

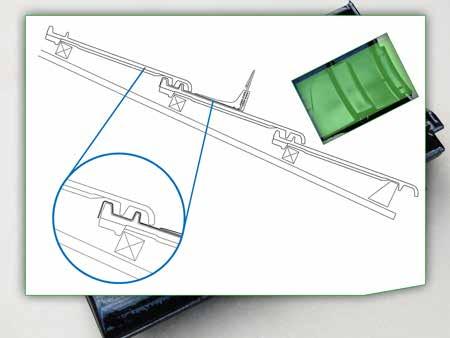

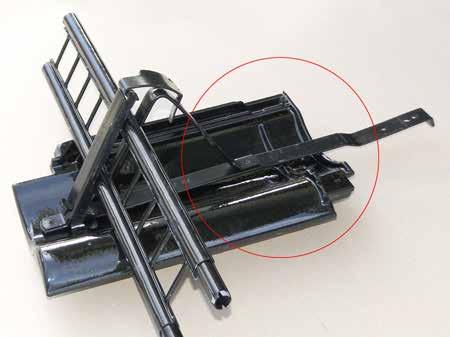

7 4. SKÄRA ELLER SLIPA TAKPANNAN VID MONTERING? NOMO snörasskydd Med NOMO snörasskydd slipper du att slipa i takpannorna vid montering. NOMO Zeta är unikt anpassade till takpannans form. Detta minskar risken för trasiga takpannor och därmed risken för vattenläckage ner på undertaket. Snöräcke (eller profildurk) Traditionella snöräcken kräver slipning av takpannor för att kunna monteras då det normalt inte finns någon unik anpassning till takpannan. Lågt tryck genom fördelning av snölast i takytan och unik anpassning till takpannan, i kombination med att du inte behöver såga och därmed försvaga takpannan medför att NOMO aldrig kan krossa takpannan. Slipning av takpannor försvagar dem och det kan leda till att takpannorna går sönder när extra snölast trycker mot takpannorna där snöräcke har monterats.

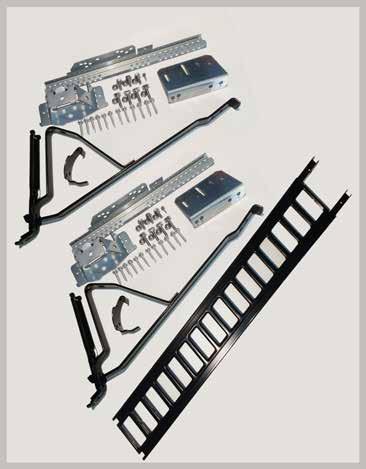

8 Monteringsjämförelse 5a. Antal delar att montera Exempel: Ditt hus har längd 12 meter, avstånd mellan takfot och taknock är 6 meter, taklutning 45 grader och du bor i Malmö, Stockholm eller Sundsvall meter 12 meter Ref. SS :217. NOMO antal delar att montera Snöräcke antal delar att montera NOMO snöraskydd består av lika delar och behöver inga verktyg för montering. Snöräcke 1,2 meter paket från Benders visad på bild består av flera olika delar; konsoller, snöräcke, fotplatta, bultar, muttrar och skruvar.

9 5b. Antal slipningar i takpanna NOMO antal takpannor att slipa Snöräcke antal takpannor att slipa c. Antal hål i undertak/tätskikt med skruv NOMO antal hål i undertak Snöräcke antal hål i undertak Har du husprojekt som inte finns i nämnda orter i denna jämförelsen eller om du har ett annat tak än vad som förutsätts för jämförelsen kan du enkelt hitta data för just ditt tak genom att använda NOMO Kalkylator på NOMO är utformat från principen att ditt behov för snörasskydd i NOMO Kalkylator anpassas dynamiskt (DCESSS TM ) och noggrant för ett definierat takelement / takyta stort som litet - och snölasten där huset står. DCESSS TM står för Dynamic Calculation Environment Snow Stopper System och är utveklat av Caneias. På så sätt är det bra för dig som kund och också bra för miljön. Du väljer enkelt modell av takpanna, takytans form och mått, taklutning och snölast i NOMO Kalkylator, så får du förslag till läggmönster.
