1 ISOLERADE TAKELEMENT KLASSISKT BANDTÄCKT PLÅTTAK 80% SNABBARE MONTAGE AV TAKET MONTERING ÅRET OM ÄVEN VID NEDERBÖRD SNABBT SKYDD OCH DIREKT BYGGNATION UNDER TAKET OKÄNSLIG FÖR FUKT - MONTERAS ÄVEN VID NEDERBÖRD

2 ISOLERADE TAKELEMENT MED BANDTÄCKT PLÅTTAK OCH SINUSLÅSNING PLUSTAK ger huset ett klassiskt, vackert bandtäckt plåttak i valfri kulör. De isolerade takelementen levereras färdigställda för montering, anpassade för projektet med valda förmonterade taktillbehör. Takelementen består av en cellplastkärna med plåt på över- och undersida som är okänsligt för fukt, vilket medför att montering kan ske året om, även vid nederbörd. Hela taket byggs upp till 80% snabbare än med traditionell takbyggnation, ger huset snabbt skydd och byggnationen under taket kan påbörjas direkt. Den patenterade Sinuslåsningen gör att takelementen enkelt klickas ihop och gör takkonstruktionen helt tät och fri från köldbryggor. PLUSTAK ger taket mycket höga isolervärden och ett bestående totalskydd mot fukt och mögel. PLUSTAK passar för nybyggnation och renovering av pulpettak och sadeltak till flerbostadshus, arkitektritade hus och fastigheter med längder upp till m mellan takfot och nock. PLUSTAK MINSKAR TIDSÅTGÅNG OCH TOTALKOSTNAD FÖR BYGGNATION AV TAK Totalkostnaden för byggnationen av tak är material, arbetsinsats, monteringstid, efterarbete och allt övrigt arbete som påverkas av takbyggnationen. 80% DAG 0:- MINSKAD MONTAGETID MED UPP TILL 80% PLUSTAK monteras på upp till 80% snabbare jämfört med traditionell takbyggnation. Dessutom behövs färre delar och mindre personal. STARTA BYGGNATIONEN UNDER TAKET DIREKT I takt med att takelementen monteras får huset snabbt skydd och arbetet under taket kan påbörjas direkt. SJÄLVBÄRANDE - INGA KOSTNADER FÖR TAKSTOLAR Plustak takelement är självbärande upp till 9 m och monteras på takfot och nock. Vid nybyggnation behövs inga takstolar. 00 ANTIKVIT NCS S 00-G0Y / RAL LJUSGRÅ NCS S 00-G60Y / RAL 70 6 DUVGRÅ NCS S 0-Y / RAL 708 ZINKGRÅ NCS S 0-B / RAL TEGELRÖD NCS S 00-Y80R / RAL MÖRKRÖD NCS S 00-Y80R / RAL 009 Pulpettak, upp till m Sadeltak, upp till m till nock Funkistak, upp till m 6 DAGAR MONTERA PLUSTAK OAVSETT VÄDER/ÅRSTID PLUSTAK består endast av cellplast och plåt. Taket är okänsligt för fukt och kan monteras i regn och snö utan att behöva täckas in. BRUN NCS S 800-Y80R / RAL MÖRKGRÅ NCS S 700-B0G / RAL 70 ÄKTA DUBBELFALS Taktillbehör monteras med falsfäste TRADITIONELLT PLÅTSLAGERI Bandtäckt plåt - traditionellt plåtslageri ANPASSA TAKFOT OCH GAVELUTSTICK Anpassas efter ritning till varje enskilt projekt INGA KÖLDBRYGGOR MED SINUSLÅSNING Takelementen klickas ihop i den sinusformade elementskarven BRANDSKYDD MONTERAS DIREKT MOT TAKELEMENTET Innertak monteras enkelt mot takelementets insida och anpassas till byggnadskrav { Monteringstid: kran + personer - element/0 kvm, ca tim. { Total monteringstid: Plustak vecka, Traditionell takbyggnation v, { Totalkostnad: Plustak 00, Traditionell takbyggnation 00, ISOLERVÄRDE ISOLERVÄRDE 0,07 Klarar även höga krav för lågenergihus Ovan är exempel baserat på ett traditionellt flerbostadshus PLUSTAK GER HUSTAKET LEDANDE ISOLERVÄRDEN PLUSTAK ger optimerad isolerförmåga. Sinuslåsning gör taket helt tätt, tar bort köldbryggor och risken för fukt- och mögelskador. 97 ÄRGGRÖN NCS S 00-G0Y / RAL SKOGSGRÖN NCS S 600-G0Y/ RAL BARRGRÖN NCS S 700-G0Y / RAL SVART NCS S 9000-N / RAL 90 0 LJUSBLÅ NCS S 00-B0G / RAL 0 0 ANTRACITMETALLIC NCS - / RAL KOPPARMETALLIC NCS - / RAL 800 PLUSTAK KUNDSERVICE & TEKNISK SUPPORT: , PLUSTAK KULÖRVÄLJARE för tak och taktillbehör > Vi reserverar oss för nyansskillnader i tryck 0 SILVERMETALLIC NCS - / RAL 9006

3 MONTERINGSKLARA TAKELEMENT MED VALDA FÖRMONTERADE TILLBEHÖR PLUSTAK måttanpassas för varje enskilt projekt och levereras med hela takelement och gavelelement. Genomföringar och takdetaljer som fönster, ventilation och luckor förmonteras och färdigställs i fabriken efter kundens önskemål. För taktillbehör som ska eftermonteras anänds traditionellt plåtslageri eller med infästning i bandfalsen. Exempel är taksäkerhet, där att håltagning i ytskiktet inte behöver göras TAKFÖNSTER SKORSTEN VENTILATION TAKSÄKERHET UPPSTIGNING BRANDGASLUCKA SOLCELLER HÄNGRÄNNA Vi moterar de flesta före- Vi kan montera och förbereda Vi kan montera ventilations- Taksäkerhet monteras i Uppstigningslucka är ofta ett Brandgaslucka är ofta ett Solceller monteras på taket i Hängrännor monteras när kommande takfönstren kanaler. Inklädnad sker på huv i fabrik. Välj standarddon bandfalsen och kräver ingen krav och förmonteras enligt krav och förmonteras enligt bandfalsen och kräver ingen taket är färdigställt av på takelementet. plats av plåtslagare. eller anpassade lösningar. håltagning i takelementet. gällande normer. gällande normer. håltagning i takelementet. plåtslagare

4 ...istället för veckor med konventionella byggmetoder tog det vecka med Plustak PATRIK OLENMARK / SKANSKA FAKTA PLUSTAK Plustak ger husen ett vackert bandtäck plåttak med ledande isolervärden. Alla mått och genomföringar anpassas efter varje enskilt projekt. Takelementen är självbärande på sex meter upp till snölastzon, vid 6 grades lutning. Byggbredd på takelement: 800 mm Taktillbehör monteras i falsfäste Fraktbredd på takelement: 000 mm Brandskydd: Brandskyddande innertak Tjocklek: 00, 00, 00 mm installeras invändigt efter takmontage. Dubbelfalsad plåt bandteckning Färgtyp: GreenCoat Plåt 0,6 mm. Bandtäckningskvalitet PLX Estetisk garanti: 0 år (C) Längd: upp til meter. Anpassas till varje projekt Teknisk garanti: 0 år (C) Självbärande upp till 9 meter. Taklutning ner till 6 grader (,6 utan hinder) Isolervärde: Ner till 0,07. Brandskyddad takfot finns som tillval Material: EPS (expanderad polystyren) Flygbrandsklass: BROOF (T) Övriga isolermaterial offereras Luftljudsisolering: Rw=9 db Miljögodkända material av Byggvarubedömningen Takfot Nock Snözoner (snölast) Gavel Elementskarv,0,,0,,0,,, Elementegenskaper Karakteristisk snölast (kn/m) + egenvikt/tillåten spännvidd vid 6 graders lutning Typ Tjocklek U-värde Egenvikt kn/m,,, Plustak 00 mm 0,6 8, kg 8, m 7, m 6, m,8 m, m,0 m, m Plustak 00 mm 0,087 0, kg 8,7 m 7,7 m 6,7 m 6,0 m,7 m, m,7 m Plustak 00 mm 0,070,6 kg 9,0 m 8,o m 7,0 m 6, m,9 m, m,9 m Elementegenskaper Vindlast / tillåten spännvidd Typ Tjocklek U-värde Egenvikt,,, Plustak 00 mm 0,6 8, kg 8,0 m 6, m,8 m,6 m,9 m, m,9 m Plustak 00 mm 0,087 0, kg 8,0 m 6, m,8 m,6 m,9 m, m,9 m Plustak 00 mm 0,070,6 kg 8,0 m 6, m,8 m,6 m,9 m, m,9 m

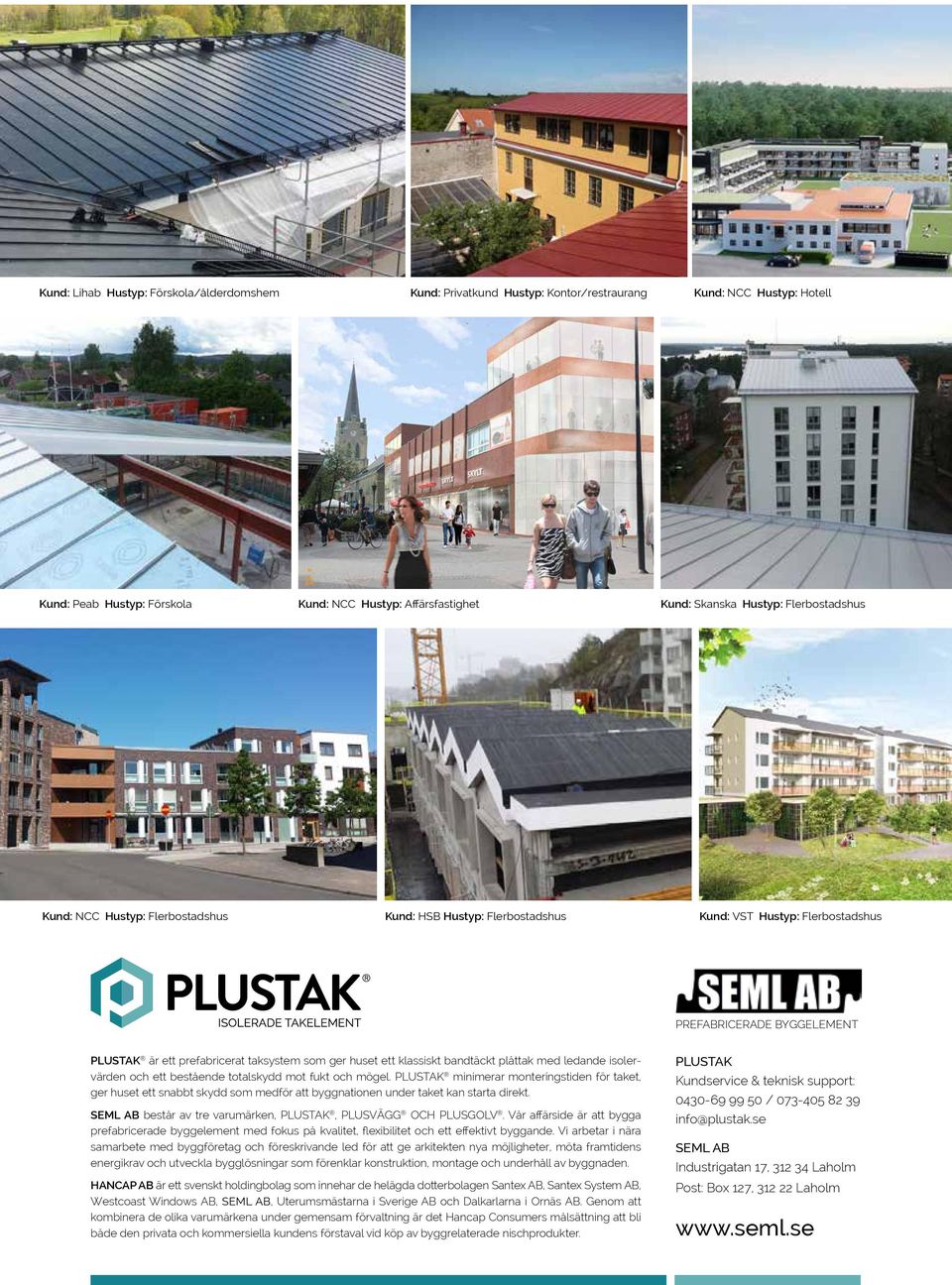

5 Kund: Lihab Hustyp: Förskola/ålderdomshem Kund: Privatkund Hustyp: Kontor/restraurang Kund: NCC Hustyp: Hotell Kund: Peab Hustyp: Förskola Kund: NCC Hustyp: Affärsfastighet Kund: Skanska Hustyp: Flerbostadshus Kund: NCC Hustyp: Flerbostadshus Kund: HSB Hustyp: Flerbostadshus Kund: VST Hustyp: Flerbostadshus PREFABRICERADE BYGGELEMENT PLUSTAK är ett prefabricerat taksystem som ger huset ett klassiskt bandtäckt plåttak med ledande isolervärden och ett bestående totalskydd mot fukt och mögel. PLUSTAK minimerar monteringstiden för taket, ger huset ett snabbt skydd som medför att byggnationen under taket kan starta direkt. SEML AB består av tre varumärken, PLUSTAK, PLUSVÄGG OCH PLUSGOLV. Vår affärside är att bygga prefabricerade byggelement med fokus på kvalitet, flexibilitet och ett effektivt byggande. Vi arbetar i nära samarbete med byggföretag och föreskrivande led för att ge arkitekten nya möjligheter, möta framtidens energikrav och utveckla bygglösningar som förenklar konstruktion, montage och underhåll av byggnaden. HANCAP AB är ett svenskt holdingbolag som innehar de helägda dotterbolagen Santex AB, Santex System AB, Westcoast Windows AB, SEML AB, Uterumsmästarna i Sverige AB och Dalkarlarna i Ornäs AB. Genom att kombinera de olika varumärkena under gemensam förvaltning är det Hancap Consumers målsättning att bli både den privata och kommersiella kundens förstaval vid köp av byggrelaterade nischprodukter. PLUSTAK Kundservice & teknisk support: / info@plustak.se SEML AB Industrigatan 7, Laholm Post: Box 7, Laholm
