1 Välkommen till en ljusare framtid Ebab Installationsteknik AB

2 250 människor. Ett Ebab. Ebabs erbjudande mot marknaden omfattar både bredd och spetskompetens från strategisk rådgivning till genomförande och digitala förvaltningstjänster. I koncernen finns tre dotterbolag, men för dig som kund är det ett Ebab. Alla har ett och samma syfte att förvandla idéer till en bättre verklighet. Ebab grundades 1982 Verkar främst i Storstockholm Koncernchef Kaarel Lehiste Omsättning (2017) SEK Kundprojekt värda SEK

3 Vårt erbjudande Affärsutveckling Stadsutveckling Fastighetsutveckling Projektutveckling Genomförande Förvaltningsskede

4 Agenda Varför behövs dagsljus? Myndighetskrav Miljöcertifiering Vilka faktorer påverkar dagsljuset? ACC Glasrådgivare Energisamordning för hållbara projekt

5 Varför behövs dagsljus?

6 Blodtryck Metabolism Hormonnivåer Sömn Kroppstemperatur

7 Tid vi spenderar inomhus 90 % Ebab Installationsteknik AB

org/wiki/file:solar_spectrum_ita.svg, CC BY-SA 3.

8 Dagsljus kan inte ersättas av artificiellt ljus Vit LED-lampa By Nick CC BY-SA 3.0,

9 Energi Förtätning Design

Ljusstyrka mäts i Lux 80 000 10 000 10 500

10 Ljusstyrka mäts i Lux Solljus Dagsljus Skymning Kontor Matsal

11 Ljusinsläpp i byggnader Direkt solljus Direkt dagsljus Indirekt dagsljus Utblick Bländning

12 Myndighetskrav

13 Vad säger lagen? BBR Rum eller avskiljbara delar av rum där människor vistas mer än tillfälligt ska utformas och orienteras så att god tillgång till direkt dagsljus är möjlig. Arbetsmiljöverket På stadigvarande arbetsplatser, i arbetslokaler och personalutrymmen som är avsedda att vistas i mer än tillfälligt ska det normalt finnas tillfredsställande dagsljus och möjlighet till utblick.

14 Andel fönsterglas Exempel på beräkning av andel fönsterglas: AF = A glas A golv = 5 m2 50 m2 = 10 % Aglas = fönstrets glasarea BBR: AF 10 %* Agolv = golvarean, motsv. Atemp *Enligt standarden SS

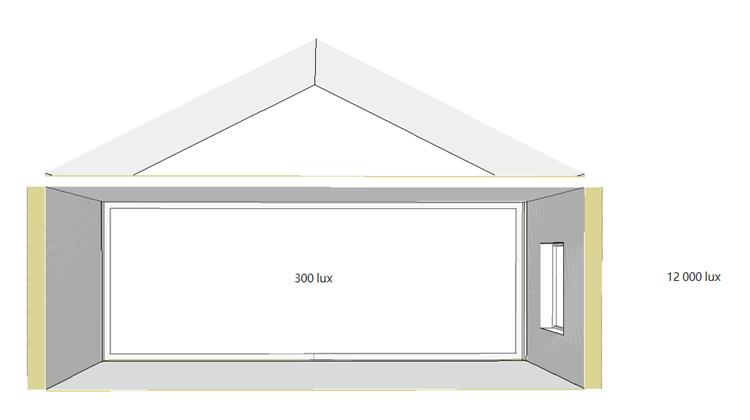

Dagsljusfaktor Exempel på beräkning av dagsljusfaktor: DF = Ljus inne Ljus ute = 300 lux 10 000

15 Dagsljusfaktor Exempel på beräkning av dagsljusfaktor: DF = Ljus inne Ljus ute = 300 lux lux = 3 % 300 Lux Lux BBR: DF 1 %* *Hänvisar till rapporten Räkna med dagsljus från 1987

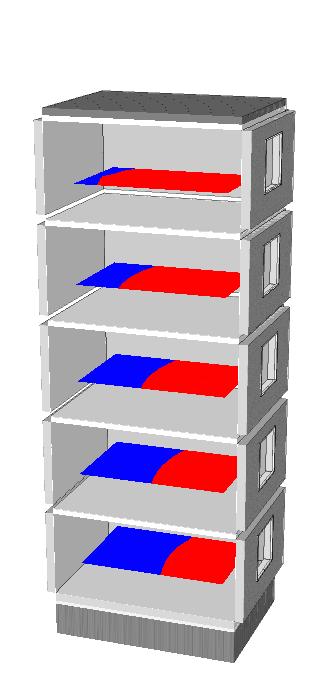

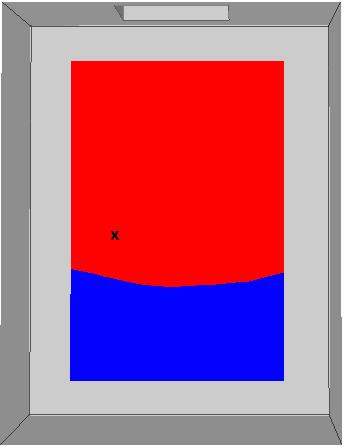

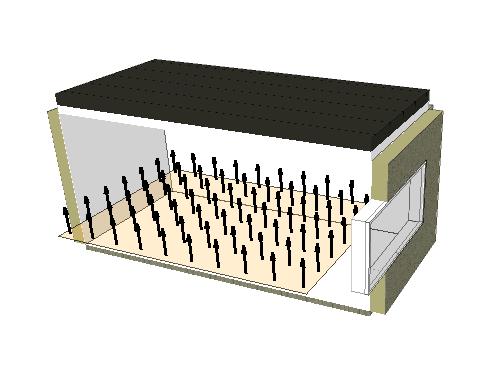

16 Dagsljusfaktor (DF) i en punkt DF beräknas 0,8 meter över golvet, en meter från rummets mörkaste sidovägg och på halva rumsdjupet. x

17 BBR Bostadslägenheter som är 55m² eller större

18 Miljöcertifiering

Belysningsstyrka (Lux) Spatial Daylight Autonomy (sda 300/50%)

19 Dagsljusbedömning Dagsljusfaktor (CIE mulen himmel) DF i en punkt DF medel DF median Illuminans (CIE klar himmel) Belysningsstyrka (Lux) Spatial Daylight Autonomy (sda 300/50%) Annual Sunlight Exposure (ASE 1000/250h) Useful Daylight Illuminance (UDI)

20 Miljöcertifieringar BREEAM SE Miljöbyggnad LEED Svanen

21 Vilken indikator är svårast? Källa: Examensarbete Högskolan i Gävle. Dagsljus i Miljöbyggnad, en studie om dagsljusets relevans och del i certifieringsprocessen av Kristoffer Nordin & Viktor Petersson.

Miljöbyggnadsindikatorer Energi Inomhusmiljö Material Indikator Störst möjlighet att påverka 1 Värmeeffektbehov VVS, Energisamordnare 2 Solvärmelast Arkitekt, Energisamordnare 3 Energiförbrukning

22 Miljöbyggnadsindikatorer Energi Inomhusmiljö Material Indikator Störst möjlighet att påverka 1 Värmeeffektbehov VVS, Energisamordnare 2 Solvärmelast Arkitekt, Energisamordnare 3 Energiförbrukning VVS, Energisamordnare 4 Andel förnybar energi Byggherre, Energisamordnare 5 Ljudmiljö Ljudsakkunnig 6 Radon Byggnadskonstruktör 7 Ventilationsstandard VVS 8 Fuktsäkerhet Fuktsakkunnig 9 Termiskt klimat Vinter VVS, Energisamordnare 10 Termiskt klimat Sommar VVS, Energisamordnare 11 Dagsljus Arkitekt, Energisamordnare 12 Legionella VVS 13 Loggbok med byggvaror Byggherre, Energisamordnare 14 Utfasning av farliga ämnen Miljösamordnare, entreprenör, Arkitekt 15 Stommens Klimatpåverkan Miljösamordnare, entreprenör, Arkitekt 16 Sanering av farliga ämnen Miljösamordnare, entreprenör, Arkitekt 11 Dagsljus Arkitekt, Energisamordnare

23 Vilka faktorer påverkar dagsljuset?

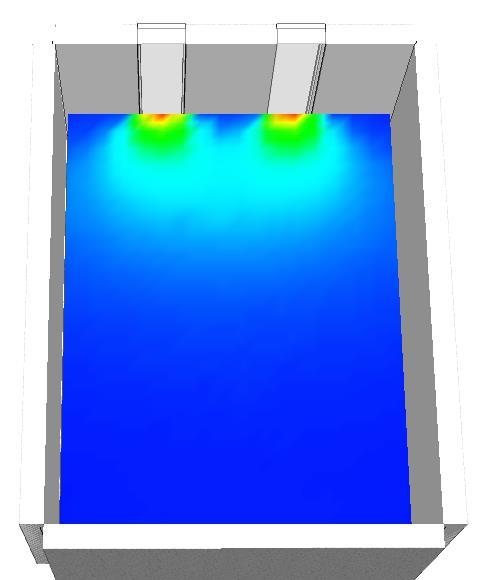

24 Samma fönsterarea - olika resultat DF medel = 1,9 % DF medel = 2,2 % DF medel = 2,5 % DF medel = 3,2 % (Genomsnittlig dagsljusfaktor)

25 Balkonger DF 1 % DF 1 % Balkongdjup 1 m Balkongdjup 2 m

26 Stadsförtätning AF = 10 % 0 AF = 10 % 0 DF 1 % DF 1 %

27 Ljus- och mörkfasad DF 1 % Grå betong DF 1 % reflektion 30 % Mörkrött tegel reflektion 10 %

28 Rumsdjup och färgval 5m 10m 5m 10m Mörkt trägolv reflektion 10 % Ljust trägolv reflektion 30 %

29 Sammanfattning av dagsljusfaktorer Fönsterglasets LT-värde Rummens utformning Avskärmningsvinkel Byggnadens position/orientering Utvändig reflektans Fönster/öppningars placering Fönster/öppningars storlekar Internt solskydd Externt solskydd Invändig reflektans

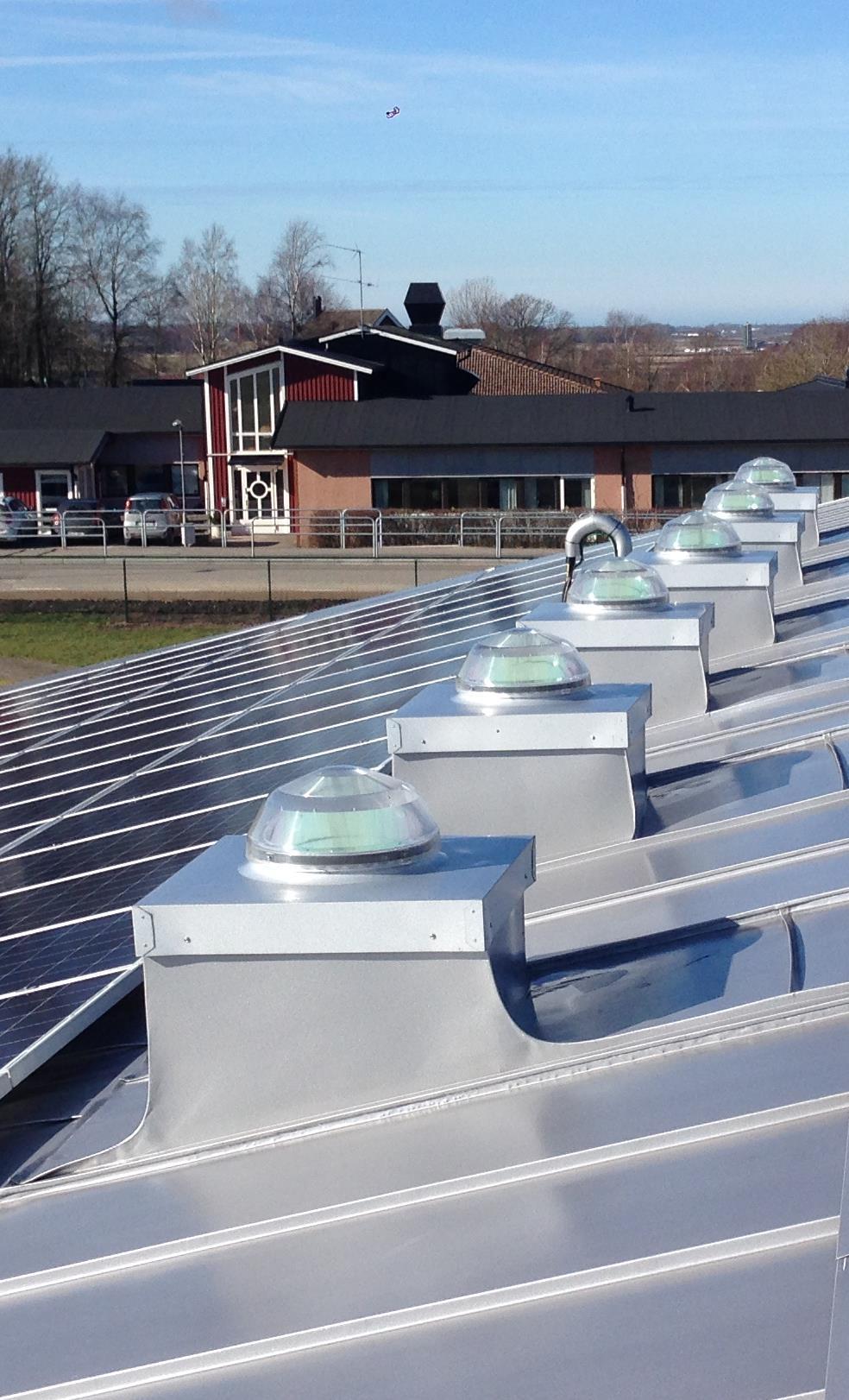

30 Innovation

33 ACC Glasrådgivare Peter Mars Amanda O Donnell

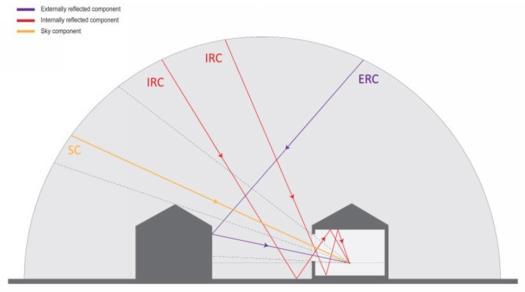

34 Dagsljusets komponenter Direktljus

35 Dagsljusets komponenter Direktljus Utereflekterat ljus

36 Dagsljusets komponenter Direktljus Utereflekterat ljus Innereflekterat ljus

37 Tidigt skede urban skala Parallell uppställning - Mindre dagsljus - Insyn Diagonal uppställning - Bra dagsljus - Bra utblick - Ingen insyn

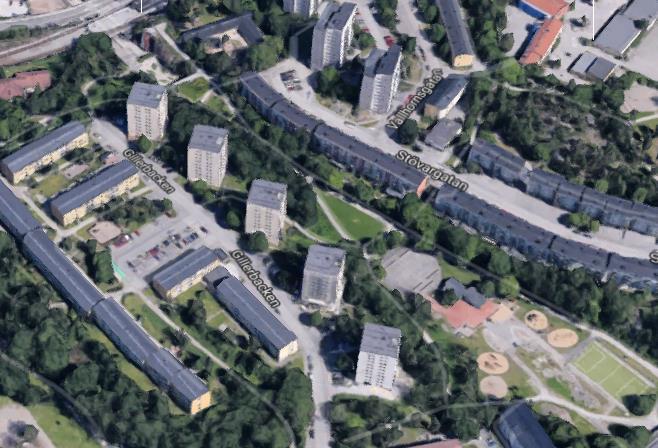

38 Tidigt skede urban skala dagsljusplanering Punkthus från 50-talet i Rågsved - Kv. Bäverpälsen Bild: Google maps satellitbild Bild: Stockholms klassificeringskarta

39 Tidigt skede VSC vertical sky component (%)

40 Inverkan av varifrån ljuset kommer 3X 2X 2X 1X 1X

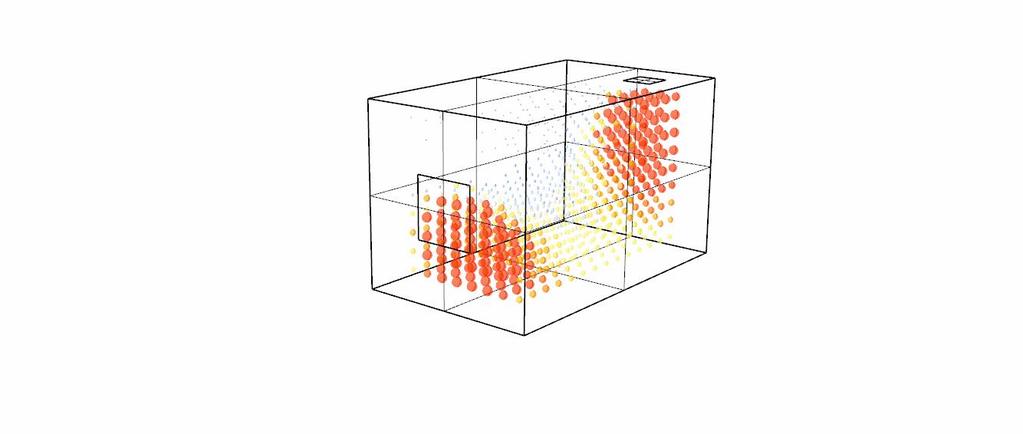

41 Inverkan av varifrån ljuset kommer 3D visualisering av DF

42 Hur kan arkitekten påverka dagsljusinsläpp i tidigt skede? Variera t.ex: Öppningar i fasad storlek på fönster. Reflektorer / reflektionsvärden (ljusa material) Balkongdjup Fasadliv - Förskjutning

43 Exempel ljusgård DF i sektion DF (%) DF (%) 6

44 Variera storlek på fönster DF i sektion DF (%) DF (%) 6

45 Variera reflektionsvärden DF i sektion DF (%) DF (%) 6

46 Variera balkongdjup/placering DF i sektion DF (%) DF (%)

47 Variera fasadliv/förskjutning DF i sektion DF (%) DF (%)

48 Kvalité av ljus klimatbaserade Klimatbaserade beräkningar Useful Daylight illuminance (UDI) Andel tid under året (08-18) ljusnivå < 100 lux = Belysningbehov

49 Solskyddsbehov Identifiera när och var solskydd behövs

50 Solskyddsbehov g-värde och LT värde 100% LT-värde Reflektion g-värde Reflektion

51 Solskyddsbehov g-värde och LT värde 100% LT-värde Reflektion g-värde Reflektion

52 Solskyddsbehov; g-värde Glasandel och solskyddsbehov val av glas och solskydd , , , ,5 100 Glasandel av rumsyttervägg

53 Solskyddsbehov; g-värde Glasandel och solskyddsbehov val av glas och solskydd % g 0, , , , ,5 100 Glasandel av rumsyttervägg

54 Solskyddsbehov; g-värde Glasandel och solskyddsbehov val av glas och solskydd % g 0, , , , ,5 100 Glasandel av rumsyttervägg

55 Solskyddsbehov; g-värde Glasandel och solskyddsbehov val av glas och solskydd % g 0, , , , ,5 100 Glasandel av rumsyttervägg

Solskyddsbehov; g-värde Solskyddslösningar inget solskydd värmeisolerande 3-glas ruta 64 56 48

56 Solskyddsbehov; g-värde Solskyddslösningar inget solskydd värmeisolerande 3-glas ruta glas ruta g 0,53, LT , , , ,5 100 Glasandel av rumsyttervägg

Solskyddsbehov; g-värde Solskyddslösningar invändigt solskydd värmeisolerande 3-glas ruta 64 56 48 3-glas ruta g

57 Solskyddsbehov; g-värde Solskyddslösningar invändigt solskydd värmeisolerande 3-glas ruta glas ruta g 0,53, LT Invändigt solskydd g 0, , , , ,5 100 Glasandel av rumsyttervägg

Solskyddsbehov; g-värde Solskyddslösningar mellanliggande solskydd värmeisolerande 3-glas ruta 64 56 48 3-glas ruta g

58 Solskyddsbehov; g-värde Solskyddslösningar mellanliggande solskydd värmeisolerande 3-glas ruta glas ruta g 0,53, LT Mellanliggande solskydd g 0, , , , ,5 100 Glasandel av rumsyttervägg

Solskyddsbehov; g-värde Solskyddslösningar utvändigt solskydd värmeisolerande 3-glas ruta 64 56 48 3-glas ruta g

59 Solskyddsbehov; g-värde Solskyddslösningar utvändigt solskydd värmeisolerande 3-glas ruta glas ruta g 0,53, LT , , , ,5 100 Glasandel av rumsyttervägg Utvändigt solskydd g 0,09

60 Solskyddsbehov; g-värde Solskyddslösningar - behov Sammanfattning solskydd solskyddsbehov % g 0,32 50% 3-glas ruta g 0,53, LT g 0,16 100% Invändigt solskydd g 0, g 0,08 Mellanliggande solskydd g 0,12 Utvändigt solskydd g 0, , , , ,5 100 Glasandel av rumsyttervägg

61 Solskyddslösningar var ska rörligt solskydd placeras INNE UTE 3-glas g 0,53 LT 74 Invändigt g 0,30 Mellanliggande g 0,12 Utvändigt g 0,09 Elektrokromt g 0,56-0,09

62 Energisamordning för hållbara projekt

63 Ebab Installationsteknik AB

64 Förstudie Programskede Projektering Energisamordnare Produktion Ebab Installationsteknik AB Förvaltning

65 Dagsljusförstudie

66 Workshop För att lösa svåra fall Alla olika synvinklar kommer med Hitta bästa lösningen snabbt Ebab Installationsteknik AB

67 Ett tätare samarbete Kvalitetssäkring Minskar risk för stopp Högre värde Bättre inomhusklimat Nöjd brukare Bättre ekonomi för beställare Arkitekt Energi

68 Kontakt Charlotte Burmester VD Ingela Oscarsson Miljö- och energispecialist Mattias von Malmborg Energiexpert

69 Ebab Installationsteknik AB
