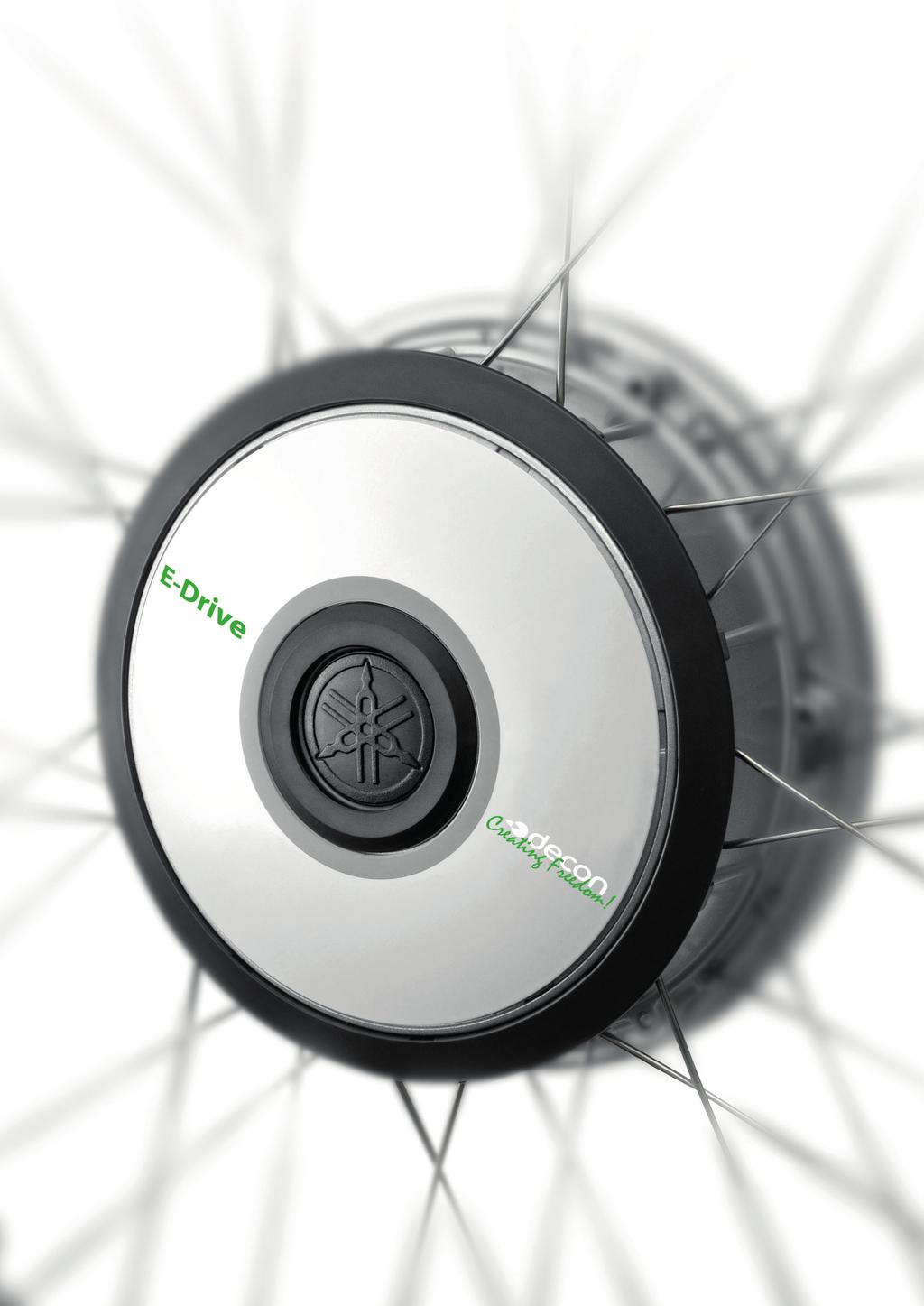

1 E-drive Upplev friheten och förenkla din vardag

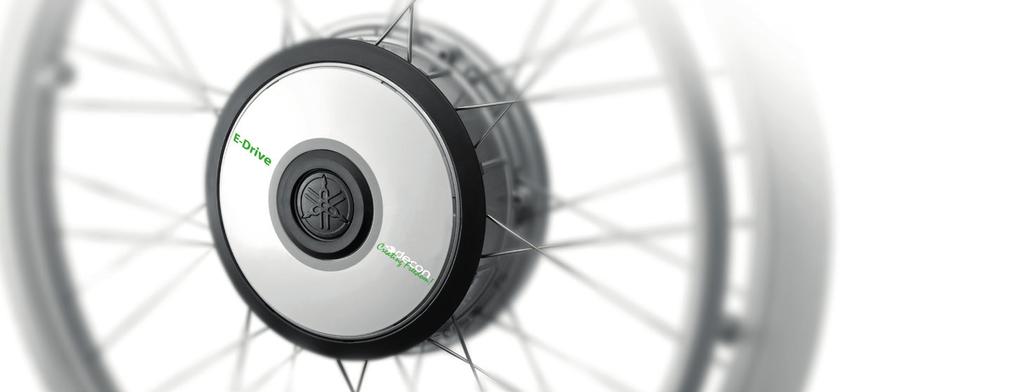

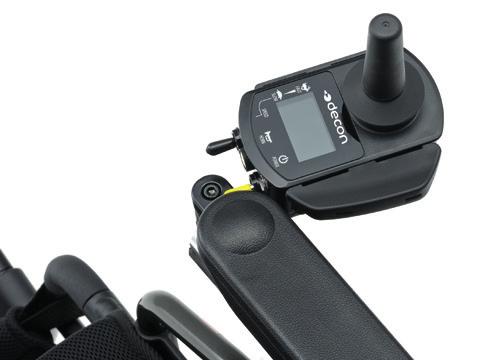

2 E-DRIVE Frihet och Kontroll VAD FÅR JAG N JAG BESTÄLLER E-DRIVE? 2 motordrivna hjul i storleken 16, 20, 22, 24, 25 eller 26 2 styck anodiserade aluminium drivringar Tippskydd Enkelt att programmera genom joystick Batteri + batteriladdare En batteriväska ingår när du väljer batteri under sätet eller bakom ryggen Svensk manual 2 års garanti Upplev friheten med E-Drive och förenkla din vardag. E-Drive monteras enkelt på manuella rullstolar och är utrustade med navmotorer med den senaste tekniken. Här kan man välja att använda motorn eller rulla själv. På E-Drive ges möjlighet för individuell anpassning som ger kvalitet för användaren. Med hjälp av joysticken eller ett dator program kan man enkelt justera parametrar för fartökning, fartminskning, svängkänslighet, känslighet i joysticken eller de tre olika körstilarna, sport, standard eller soft. Styrningen görs enkelt med en joystick. Den nya displayen syns även i direkt solljus. E-Drive kan även utrustas med vårdarmanövrering. E-Drive passar lika bra att använda inomhus som utomhus. TEKNISKA FAKTA Motor Batterityp Hjul Totalvikt Ökad stolbredd Hjuldimensioner Lufttryck Hastighet Max körsträcka vid Fulladdade batterier Säkring Max brukarvikt Max brukarvikt heavy duty Max backtagningsförmåga CE Märkning Användarinstruktioner 24V 120Wx2 Nickelmetallhydrid, 24Vx6,7 Ah (tillval Li-ion, 25Vx11,8Ah) 7 kg 16 kg (inkl NiMH batteri), 17,5 kg (inkl Li-ion batteri) Ca. 4 cm (total) 16, 20, 22, 24, 25, 26 6 Bar, 600 kpa 0-6 km/t Ca 15 km med NiMH, Ca 35 km med Li-ion, enligt ISO A (flat) Upp till 125 kg Upp till 150 kg 6 Enligt kraven EU-Direktive 93/42/EEG Se brukarmanual Joystick Spak motstånd förändring Telefon laddare Skärm Programmera parametrar Batteriladdare Beräknad effekt Laddtid Kontaktlös avkänning av single-chip Spak fjädrar med olika motstands nivåer Genom integrerat USB port (5V, 500 ma max.) LCD (Synbar i solen) Joystick eller dator (Smart Tune) 100 to 240V AC, 50/60Hz 37V. 26A (under laddning) Normal uppladdning ca. 2-3 timmar Välkommen att kontakta oss på telefon eller info@decon.se ARTIKELNUMMER E-DRIVE NiMH MED216 MED220 MED222 MED224 MED225 MED226 Li-ion MEDL216 MEDL220 MEDL222 MEDL224 MEDL225 MEDL226

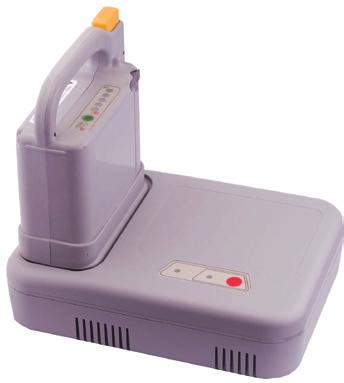

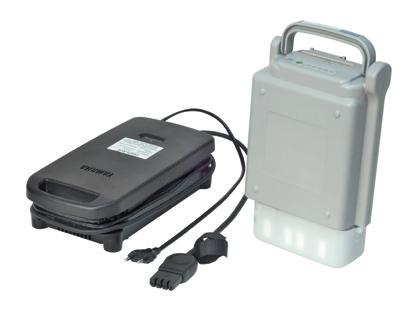

3 E-DRIVE E-DRI- DRIVRINGAR Profiler Material ALUMINIUM ROSTFRITT Standard rund * Aluminium Rostfritt Poly kompakt Poly gele Max grepp MED5000 MED5100 MED5200 MED5300 MED5400 MED5010 MED5110 MED5210 MED5310 MED5410 Material POLY KOMPAKT POLY GELE * Aluminium Rostfritt Poly kompakt Poly gele Max grepp MED5020 MED5120 MED5220 MED5320 MED5420 MED5025 MED5125 MED5225 MED5325 MED5425 MED5030 MED5130 MED5230 MED5330 MED5430 DÄCK Finmönster PU däck Grovmönster Material Finmönstrat Pu finmönstrat Finmönstrat/flexelslang Grovmönstrat 1 Grovmönstrat 1 3/8 Material Finmönstrat Pu finmönstrat Finmönstrat/flexelslang Grovmönstrat 1 Grovmönstrat 1 3/ DF1601/NMF * DF2411 DP2401 DF2411/MS2410 DM2413 DM2412 * * * DF2011 DP2002 DF2011/MS2011 DM2013 * * DF2511 DF2511/MS DF2212 DP2202 DF2212/MS2210 DM DF2611 DP2602 DF2611/MS2610 DM2613 TILLBEHÖR Heavy duty Uppgradera maximal brukarvikt upp till 150 kg. Fälgar och ekrar är från ett starkare material. Mountain Off-road utförande, endast tillgängligt för 24 Batterier NiMH batteri, 24V x 6,7Ah Li-ion batteri, 25V x 11,8Ah Batteriladdare Laddare till NiMH, input V~, kapacitet 120W Laddare till Li-ion, input V~, kapacitet 100W MED-HD-150 MED224-M MEM2001 OC B00 A G2 OC-8210C-B0 Joystick Monterad på vänstersidan Monterad till vårdare Parallelarm Vårdarstyrning Monterad på höger baksidan Ange stolsmodell vid order Ange stolsmodell vid order OF D00 Ange stolsmodell vid order Parallelarm Kör närmare mot bordet och ha fortfarande joysticken i rätt riktning. * Standardutrustning för E-Drive = Finns inte

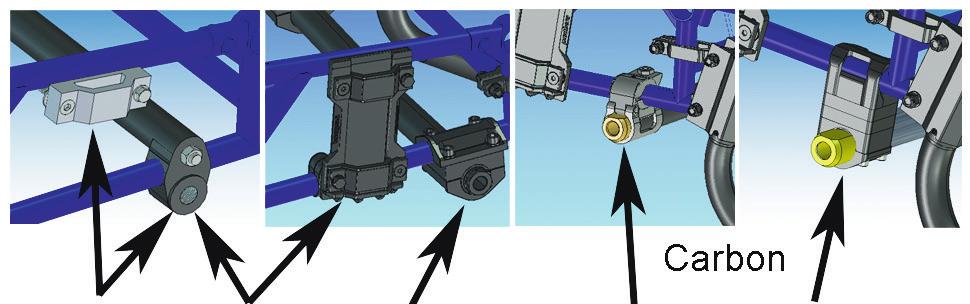

4 E-DRIVE TILLBEHÖR Ekerskydd Skydda fingrarna från att bli skadade av ekrarna SG SG SG SG SG2608 Omformare Ladda ditt batteri i bilen, båten, husvagnen eller husbilen. Output 230VAC 50Hz 150W. MED12V ADAPTRAR Alu rehab ARTIKELNR JOYSTICK BATTERIPOSITION PRIS KAT. Netti I MED3010 A Y S 30 Netti II MED3010 A Y S 30 Netti III MED3010 A Y S 30 Netti 4U MED3112 A Y S O 40 Anatomic Sitt Mika MED3099 A Y S O 10 Zitzi Seabass Pro (only 16 and 20 ) MED3058 A Y S O 30 Berollka Aktiv Aktiv-Basic MED3000 A Y O S 20 Aktiv-Cobra (not cobra sport) MED3004 A Y O O S 30 Aktiv-Finess MED3001 A Y O S 20 Aktiv-Phoenix MED3004 A Y O O S 30 Aktiv-Sprint (old) MED3001 A Y O S 20 B2 MED3102 A Y O S 10 F1 MED3048 A Y O S 20 Findus MED3065 A Y O O S 20 Little MED3064 A Y O S 20 Rookie MED3104 A Y S O 10 Slade MED3064 A Y O S 20 Sprint MED3001 A Y O S 20 Super Sprint MED3001 A Y O S 20 Traxx MED3103 A Y S 10 Bescomed Primus ml MED3063 A Y O S 20 Bischoff & Bischoff Pyro Light MED3078 A Y O S 20 Pyro Start (only 22 and 24 ) MED3078 A Y O S 20 S-Eco 2 MED3076 A Y O S 20 S-Eco 300 MED3078 A Y O S 20 Colours Activator MED3030 A Y S O 20 A = Armstöd R = Ram J = Ja N = Nej S = Standard O = Tillval = Ej möjligt

5 E-DRIVE E-DRI- Dietz Drive Medical Enigma MED3049 A Y O O S 20 Enigma Spirit MED3110 O S 10 Etac Act MED3018 A Y O O S 20 Cross MED3007 A Y O S 20 Cross L MED3007 A Y O S 20 Cross 5 MED3100 A Y O S 20 Elite MED3018 A Y O O S 20 M100 MED3083 A Y O S 20 M100 TR (16 E-Drive) MED3127 A Y S 30 Next MED3023 A Y O S 20 Next Comfort MED3023 A Y O S 10 Panther MED3024 A Y O O S 10 Sting MED3025 A Y O S 30 Transit MED3039 A Y S O 20 Twin MED3007 A Y O S 20 Handicare Base One MED3008 A Y S 20 Cirrus 4 MED3011 A Y O S 20 Emineo (basic mounting) MED3019 A Y O S 20 Emineo (one tool mounting) MED3020 A Y S 20 Exigo 20/Legend 2 Exigo MED3055 A Y O S 10 Exigo 30 MED3020 A Y S 20 Ibis A MED3006 A Y S 20 Ibis A 2013 MED3113 A Y S 20 Ibis C 2013 (16 edrive kan även monteras på IBIS A) MED3141 A Y S 20 Legend 2 (basic mounting) MED3020 A Y S 20 Legend 2 (one tool mounting) MED3019 A Y O S 20 HandiNor Handivipp MED3051 A Y O O S 20 HD Rehab ARTIKELNR JOYSTICK BATTERIPOSITION PRIS KAT. Primo Amico MED3003 A Y O S 10 Primo Amico (new) MED3021 A Y O S 20 Canero E/S, Caneo_B, Caneo_E, Caneo_L, Caneo_S MED3057 A Y O S 20 HD 500 MED3029 A Y S 30 HD 500 (20 with 125 mm castor) MED3029 A Y S 30 HD 500 (child 20 ) MED3029 A Y S 30 HD 600 MED3031 A Y S 20 HD 650 MED3077 A Y S 20 Humlan 500 MED3029 A Y S 30 Humlan 650 MED3077 A Y S 20 HD Balance 16 MED3072 A Y S 30 HD Balance 24 MED3073 A Y S 30 A = Armstöd R = Ram J = Ja N = Nej S = Standard O = Tillval = Ej möjligt

6 E-DRIVE ADAPTRAR Invacare ARTIKELNR JOYSTICK BATTERIPOSITION PRIS KAT. Action 3 MED3082 A Y O S 20 Action 4 NG MED3109 A Y O S 20 Action 3 NG MED3082 A Y O S 20 Adapt MED3016 A Y O S 20 Rea Assist MED3054 A Y S O 20 Rea Azalea MED3026 A Y O S 20 Rea Azalea Assist MED3053 A Y S 20 Rea Azalea Tall MED3026 A Y O S 20 Rea Azalea Minor MED3026 A Y O S 20 Rea Bellis MED3040 A Y O O S 20 Rea Dahlia MED3126 A Y S 30 Rea Dahlia Assist 45 MED3123 A Y KONTAKTA OSS 20 Rea Focus / Focus 150 MED3035 A Y O S 20 Rea 150 MED3041 A Y S 30 Rea 703 L MED3041 A Y S 30 Rea Spinx MED3042 A Y O S 20 Rea Spirea MED3043 A Y O S 10 Rea Spirea 2 MED3043 A Y O S 10 Rea Spirea 3 MED3044 A Y O S 20 Rea Spirea 4 MED3097 A Y S 20 Rea Spirea 4 NG MED3098 A Y O S 10 LT type box frame (nordic) MED3027 A Y O O S 20 LT type box U&V frame (power) MED3027 A Y O O S 20 LT 2008 (active, dynamic, swing) MED3045 A Y O O S 10 Küschall Compact MED3046 A Y O S 20 Ultra Light MED3046 A Y O S 20 Life & Mobility Meyra Eurochair Avanti (modell 1.763*) MED3052 A Y O S 20 Eurochair Vario (modell 1.750) MED3096 A Y O S 20 Eurochair Basic (modell 1.751) MED3052 A Y O S 20 Eurochair Aktiv (modell 1.830) MED3066 A Y O S 20 Eurochair Aktiv (modell 1.836) MED3066 A Y O S 20 Eurochair (modell 1.850) MED3075 A Y O S 20 Format 2 (modell 2.590) MED3060 A Y O S 20 3 (modell / 4.352) MED3092 A Y O S 20 Solero Light (modell 9.072) MED3091 A Y O O S 10 * Original tippskydd Minos Canto MED3017 A Y O S 30 Match MED3149 A Y S 40 Roxx MED3013 A Y O S 20 Roxx 2 MED3070 A Y O S 20 Global MED3094 F N S 20 Iratu Alu MED3068 A Y S 30 Plena MED3095 F N O S 20 A = Armstöd R = Ram J = Ja N = Nej S = Standard O = Tillval = Ej möjligt

7 E-DRIVE E-DRI- Otto Bock ARTIKELNR JOYSTICK BATTERIPOSITION PRIS KAT. Avantgarde t, ti 8.9, vr MED3036 A Y O S 20 Avantgarde CS & CV MED3090 A Y O S 20 Avantgarde L2 MED3133 A Y S O 30 Dino 3 MED3022 A Y O S 10 Innov'Effect MED3088 A Y O S 20 Motus CS MED3116 A Y S 30 Motus CV MED3116 A Y S 30 Start M1 Intro MED3088 A Y O S 20 Start M2 Effect MED3088 A Y O S 20 Start M3 Hemi MED3088 A Y O S 20 Start M5 Comfort MED3120 A Y S 20 Start M6 Junior MED3088 A Y O S 20 Start Multi MED3089 A Y O S 10 Panthera Bambino MED3130 A Y O O S 10 S2, U2, S2 Swing type 11 MED A Y O O S 20 S2, U2, S2 Swing type 12 MED A Y O O S 20 S2, U2, S2 Swing type 20 MED A Y O O S 20 S2, U2, S2 Swing type 30 MED A Y O O S 10 S2, U2, S2 Swing type 30+ MED A Y O O S 10 S3 MED3134 R N S O 20 TYP 11 TYP 12 TYP 20 TYP 30 TYP 30+ PDG Mobility Astrotilt MED3005 A Y O S 10 Eclipse MED3136 A N S O 20 Pro Active Buddy MED3037 A Y O O S 10 Sorg Racy maxi 570 MED3061 A Y O O S 20 Skater MED3087 A Y O S 20 Trend / Trend H MED3087 A Y O S 20 A = Armstöd R = Ram J = Ja N = Nej S = Standard O = Tillval = Ej möjligt

8 E-DRIVE ADAPTRAR Sunrise Medical Vassilli Hi-lo l/m MED3033 A Y S 10 Vermeiren ARTIKELNR JOYSTICK BATTERIPOSITION PRIS KAT. Breezy Basix MED3047 A Y O S 20 Breezy Basix2 MED3056 A Y S 20 Breezy Classic 100/160 MED3034 A Y O S 20 Breezy Entrée MED3085 A Y O S 20 Breezy Helix MED3069 A Y S 20 Breezy Helix L MED3069 A Y S 20 Breezy Parix2 MED3121 A Y S 10 Breezy Relax MED3084 A Y S 20 Breezy Rubi MED3056 A Y S 20 Breezy Rubi2 MED3056 A Y S 20 Quickie2 (With S/N Prefix Q2, Q2h, Q2v) MED3050 A Y O S 20 Quickie2 Classic MED3086 A Y O S 10 Quickie Life / Life R MED3115 A Y S 20 Quicke Neon2 MED3142 A Y S O 40 Sopur/Quicke Argon/Argon Ti/Argon2 Camber 0 MED3059 A Y O O S 30 Sopur Easy 160I MED3067 A Y O S 20 Sopur Easy 200/300 MED3015 A Y O S 20 Sopur Helium MED3080 A Y S O 50 Sopur Neon MED3028 A Y O S 20 Sopur Starlight MED3002 A Y O S 10 Sopur enon, Sopur enon Swing Away MED3079 A Y S O 10 Sopur Youngster, Youngster3 MED3009 A Y O S 10 Van OS Medical Excel G3 Light MED3140 A Y S 10 Excel G5 Classic MED3014 A Y O S 10 Excel G5 Modular MED3071 A Y S 20 Excel G6 Compact MED3014 A Y O S 10 Excel G7 MED3074 A Y O S 20 Jazz MED3081 A Y O S 20 Wolturnus W5 k MED3129 A N S 40 Rex w200 MED3128 A Y S 40 A = Armstöd R = Ram J = Ja N = Nej S = Standard O = Tillval = Ej möjligt JOYSTICK Svängbarheten av joystick förenklar i och urstigning. Maximala vinkeln varierar på olika rullstolar. Tillval: Parallelarm förflyttning Kör närmare mot bordet och ha joystick fortfarande i rätt riktning. DECON 2017 /

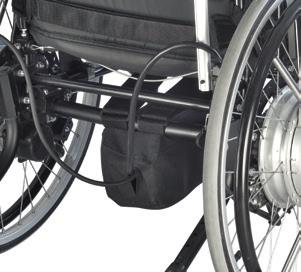

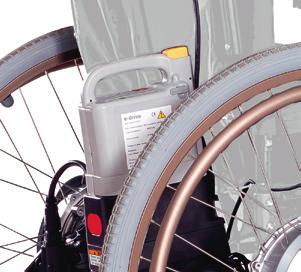

9 E-DRIVE E-DRI- BATTERIPOSITIONER Fällbara rullstolar har alltid möjlighet att ha batteriet i en väska bakom ryggen. Aktiva rullstolar har ofta möjlighet att ha batteriet under sätet. Se vår adapterlista och vilken batteriposition som är standard för din rullstol. Bakom ryggen Under sitsen På hjulet HAR DU FRÅGOR ELLER VILL BESTÄLLA? Vi hjälper dig gärna! BATTERIER & FLYGPLAN (DGR) Det är tryggt att ta våra NiMh batteri med i flygplanen. NiMH klassas inte som farligt gods enligt IATA (farligt gods regler). Intyget för NiMh batteri finns på Decons hemsida. Li-ion batteri kategoriseras som farligt gods enligt IATA: s regler. Generellt (med lämlig klass II förpackning) är det inte ett problem att ta detta batteri med i flygplanen. Brukaren skall kontakta flygbolaget innan resa eller bokning. Intyget för Li-ion batteri finns på Decons hemsida. BATTERIER * 1 2 Checklista för att beställa För standardutrustning se Vad får jag när jag beställer en E-Drive. Om du beställer E-Drive som har andra drivringar eller däck som inte är standardutförande, ange bara artikelnummer så ändrar vi automatiskt till rätt pris. Beställ den nödvändiga adaptern Till en (1) E-Drive behöver du beställa två adaptrar (1xV/1xH). Om den nödvändiga adaptern inte finns i denna adapterlista, titta på vår hemsida för uppdaterad information. Kontakta oss om du inte hittar informationen du söker på sidan. 1 = NIMH BATTERI, KÖRSTRÄCKA 15KM 2 = LI-ION BATTERI, KÖRSTRÄCKA 35KM Båda batteriladdarna kan utföra: - Normal uppladdning (2-3 tim, full kapacitet) - Service uppladdning (enbart NiMH) (3-13 tim, full kapacitet) Laddaren har ett inbyggt serviceprogram (3-13 tim). Servicelampan blinkar (gul) när batteriet behöver en service uppladdning (en gång var 13-26:e uppladdning). Båda batterierna kan kommunicera data med ett enkelt knapptryck. Informationen som du kan få från batteriet: - Batterikapacitet indikation (relativ indikation) - Enkel batteridiagnos - Försämring nivåindikering (förhållandet i % jamfört med nytt batteri) - Använd frekvensvisning (indikation antal cyckler) Undersök om det finns något tillbehör som önskas. Om du vill ändra standardläget för batteriet, kan du beställa din önskade batteriposition på ordern. Kontrollera din order bekräftelse, om något är fel eller oklart kontakta oss omedelbart. När du får dina produkter, vänligen kontrollera förpackni ngen för skador. Om något är skadat, kontakta oss innan du skriver under för att ta emot produkter. För ytterligare information vänligen se vår servicemanual. För artikelnummer vänligen se batterier och batterieladdare under Tillbehör i slutet av E-Drive kapitlet. 20

10 Södra Ekeryd Hyltebruk Telefon: Fax: E-post: Decon reserverar sig för eventuella ändringar gjorda efter tillfället för denna tryckning. Alla rättigheter är reserverade för Decon. Med förbehåll för tryck- och skrivfel samt utgångna varor och felaktiga bilder.
