1 LUKAS KODLÅS Installation Handhavande

2 BESKRIVNING INNEHÅLLSFÖRTECKNING INNEHÅLLSFÖRTECKNING...2 BESKRIVNING...3 INPASSAGE...3 Inpassage med passagekod...3 Inpassage med nollkodsöppning...3 UTPASSAGE...3 I LEVERANSEN INGÅR:...4 MONTERING PÅ DÖRREN...5 PROGRAMMERING...11 Programmera passagekoder...11 Programmera systemkod...11 Styrkod för Nollkodsläge...12 Radera kod...12 Ljudsignal vid upplåsning...12 Batterivarning...12 Inslagsbegränsning OBS! Ej aktiverat i nuvarande version...13 Låsöppningstid...13 Batteribyte...13 Total radering...13 FELSÖKNING...14 IFYLLNADSLISTOR...15 SPECIFIKATIONER...16 REKOMMENDERADE LÅSTYPER:...16 SNABBGUIDE TILL MENYER...16 Sida Dokument Utf. datum Orig. datum 2(16) b10b.doc

3 BESKRIVNING BESKRIVNING L UKAS är ett batteridrivet, fristående elektroniskt styrt kodlås med plats för 40 passagekoder. Låset monteras mot befintligt dörrlås. Batterierna förvaras inuti kåpan. Låsenheten kan spegelvändas och passar därför både vänster- och högerhängda dörrar. Låsning görs endast elektriskt, kan inte göras med vred eller nyckel. Låset kräver ingen hållström i vare sig låst eller upplåst läge. Inpassage Kan göras med nyckel, oberoende av strömförsörjningen, eller kod enligt nedanstående beskrivning. Grön/röd indikeringsdiod Inpassage med passagekod Knappa in passagekoden. För varje knapptryck ger indikeringsdioden ett kort grönt blink, ingen ljudsignal ges. Om inslagsbegränsningen (se sidan 13) träder i funktion blinkar indikeringsdioden rött i ca 10 sekunder. Vid godkänd kod lyser indikeringsdioden grönt i en sekund och låset låses upp. När dörren stängs kommer LUKAS att automatiskt låsa dörren efter några sekunder. Inpassage med nollkodsöppning Nollkodsöppning fungerar bara när nollkodsläge är aktiverat enligt beskrivningen nedan. Man trycker då enbart på 0-knappen för att låsa upp. Bild 1: LUKAS tangentbord. Aktivera/deaktivera nollkodsläge För att ställa LUKAS i nollkodsläge krävs att en styrkod för nollkodsläge är inprogrammerad (se programmeringsinstruktioner på sidan 12). Aktivera nollkodsläge genom att knappa in styrkoden för nollkodsläge följd av *. Deaktivera nollkodsläge genom att knappa in styrkoden för nollkodsläge följd av #. Utpassage Kan göras på två sätt: Tryck på den inbyggda öppnaknappen på låsenhetens gångjärnssida (se Bild 4) för att låsa upp. Ett kort pip hörs. Med vredet, oberoende av strömförsörjningen. Dokument Utf. datum Orig. datum Sida b10b.doc (16)

4 I leveransen ingår: I leveransen ingår: Beskrivning Antal Bild (bilderna är inte skalenliga inbördes) Pos 1 Denna handbok 1 LUKAS låsenhet. 2 batterikablar med kontakter är fabriksmonterade. 1 LUKAS P2 1 DA Kåpa till låsenhet, med inbyggd öppnaknapp och lock över 2 batteriplatser. 1 2 Frontplåt med tangentbord, kabel och kontaktblock. Monteringsbult, av härdat stål; med fjäderbricka. Vredaxel (kopplar vredet till LUKAS) Två längder: 80 mm och 90 mm för olika dörrtjocklek Fyrkantaxel. För insidans 1 6 handtag 2. Spiralfjädrar. Sätts inuti båda 2 7 handtagen. Vredskruvar. 2 8 Skruvar för handtag och cylinderring. Ska kapas till rätt längd. De korta skruvarna är 2 långa, 2 korta. 9 1 Siffrorna i texten hänvisar till dessa pos-nummer. 2 OBS: Fyrkantaxeln som ursprungligen satt i låset ska kapas för att passa mot utsidans handtag, se Bild 20. Sida Dokument Utf. datum Orig. datum 4(16) b10b.doc

5 MONTERING PÅ DÖRREN Beskrivning Antal Bild (bilderna är inte skalenliga inbördes) Pos 1 till cylinderringen. Magnetkontakt. 1 Om annan kontakt används måste den ha arbetsavstånd max 12 mm. (vid slutning). Givaren ska vara en fri kontakt, sluten vid stängd dörr. Får inte anslutas 10 till annan utrustning, minus eller jord! Kontaktblock, 2- poligt 1 För magnetkontakt till dörravkänningen. 11 Kontaktblock, 4- poligt 1 Fabriksmonterat på kabeln från tangentbordet. 12 Muttrar, M5 2 För handtagsskruvarna i pos Batterihållare. 2 För vardera 4 st. AA-batterier. 14 LUKAS P2 4 1 Dörrlägesgivare Tangentbord Batterianslutningar DA MKT Bild 2: Låsenheten med anslutningar. MONTERING PÅ DÖRREN Anslutningsplintar Lämpliga verktyg Krysspårmejsel PZ-2. Skruvmejsel för Torx-10. Liten spårskruvmejsel för anslutning av kabel till kontaktblock. Bågfil, fil för att kapa skruvar, medbringare samt fyrkantaxel. Tumstock, skjutmått el. dyl. Borr för magnetkontakt, rundfil för att ev. ta upp spår för kabel i dörren. Tejp/isolerband för att fixera kablar I Bild 4 och Bild 5 visas hur LUKAS ska sitta på dörren. OBS: Öppnaknappen ska vara vänd mot dörrens gångjärnssida! Tänk på detta vid monteringen: Dörrspringan vid låset bör inte vara större än 3 mm för att låset ska fungera korrekt! Dokument Utf. datum Orig. datum Sida b10b.doc (16)

6 MONTERING PÅ DÖRREN Viktigt! Ställ låset i låst läge (utdragen regel, se Bild 13). Demontera vred och medbringare. Demontera handtag och cylinder. Ta ut låskistan så att hålen i dörren friläggs. Bild 3 Öppnaknappp. Vänd mot dörrens gångjärnssida! 25 mm Magnetkontakt (pos 10). Bild 4: LUKAS från insidan. Bild 5 :LUKAS från utsidan. Dörravkänning (magnetkontakt): Borra ett hål i dörren, ca 25 mm ovanför låskistans skruvhål (se Bild 5). Borra också en kanal för magnetkontaktens kabel in till utrymmet för låskistan. För in magnetkontaktens kabel och montera magnetkontakten (pos 10). Kapa kabeln till ungefär samma längd som läsarkabeln och anslut den till det tvåpoliga kontaktblocket (pos. 11), inte polaritetskänsligt. Montera magnetkontaktens magnet i dörrkarmen. OBS: Om annan MKT än den bifogade används måste den uppfylla kravet på sidan 5! Rätt arbetsavstånd hos magnetkontakten är helt avgörande för korrekt låsfunktion! Sida Dokument Utf. datum Orig. datum 6(16) b10b.doc

7 MONTERING PÅ DÖRREN Bild 6: För in kabeln från tangentbordet, sätt försiktigt tillbaks låskistan så att kablarna från tangentbord och magnetkontakt kommer att ligga ovanpå låskistan. Eventuellt kan man behöva fila ett spår i dörren för kablarna. Skruva fast låskistan igen. Bild 7: Kontrollera att LUKAS låsenhet har medbringarslitsen i låst läge (slitsen ska vara horisontell, se pilen). Om slitsen inte är horisontell, gör enligt Bild 8. Bild 8: Gör så här för att tvinga LUKAS medbringare till horisontellt (låst) läge: Stick in en skruvmejsel och tryck försiktigt den rostfria stången innanför höljet nedåt tills slitsen är horisontell. Bild 9: Sätt i den befintliga fyrkantaxeln för att rikta in LUKAS låsenhet (axeln ska senare kapas vid montering av handtaget, se Bild 20). Dokument Utf. datum Orig. datum Sida b10b.doc (16)

8 MONTERING PÅ DÖRREN Bild 10: Kapa medbringaren så att den sticker ut 4 mm utanför dörrbladet (vid pilen i Bild 11). Bild 11: Montera cylindern och den kapade medbringaren. Använd bara den yttre cylinderskruven, monteringsbulten (pos 4) ska senare sitta i det inre hålet. OBS: Kontrollera att medbringaren är horisontell, se pilen i bilden ovan. Låsets regel ska också vara helt utdragen, se pilen i Bild 13. Bild 12: Kapa de två kortare bifogade skruvarna (pos 9) till rätt längd. Montera cylinderringen, dra inte åt förrän frontplåten (pos 3) är korrekt inriktad mot hålet för handtagen. När cylinderringen är fastdragen kommer frontplåten att vara fixerad. Bild 13: Montera låsenheten med öppnaknappen mot dörrens gångjärnssida. Låsenhetens medbringarslits ska vara horisontell, rakregeln ska vara ute. Fyrkantaxeln (Bild 9) och medbringaren (monterades i Bild 11) ska passa i respektive hål i låsenheten. Kablarna ska komma ut i överkant, de får inte klämmas! Kontrollera att hela låsenheten ligger tätt an mot dörren. Ojämn anliggning kan bero på att medbringarslitsen eller medbringaren inte är horisontell eller att medbringaren är för lång (se Bild 10). Sida Dokument Utf. datum Orig. datum 8(16) b10b.doc

9 MONTERING PÅ DÖRREN Bild 14: Skruva fast låsenheten med monteringsbult (pos. 4) av rätt längd (bestäms av dörrtjockleken). Kom ihåg fjäderbrickan. OBS: Dra inte för hårt, låsenhetens kåpa kan deformeras! Bild 15 Anslut kabeln från tangentbordet till elektroniken. Kontakten är utformad så att den bara kan sättas i på ett sätt. Bild 16: Anslut kabeln från tangentbordet till elektroniken. Kontakten är utformad så att den bara kan sättas i på ett sätt. Bild 17: Kablarna ska tejpas mot låsenheten för att inte vara i vägen för batterisatsen. Innan kåpan monteras, dra fram batterikablarna så att de blir åtkomliga genom batteriöppningarna. Styrtappar på S insidan. Bild 18: Sätt in vredaxeln (pos 5) i vredet. VARNING! Tryck inte in öppnaknappen vid monteringen, strömbrytaren på kretskortet kan skadas! Bild 19: Montera kåpan (pos 2). De två styrtapparna inne i kåpan måste passa i motsvarande hål i låsenheten. Se till att batterikablarna är åtkomliga utifrån. Passa in vredaxeln i medbringarspåret i låsenheten och skruva fast vredet med de två bifogade vredskruvarna (pos 8). Om vredet kärvar kan det bero på att medbringaren är för lång, se instruktioner vid Bild 10. Dokument Utf. datum Orig. datum Sida b10b.doc (16)

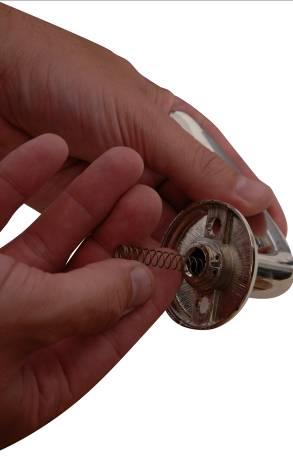

10 MONTERING PÅ DÖRREN Bild 20: Sätt in en fjäder (pos 7) i varje handtag. Kapa utsidans fyrkantaxel till rätt längd (tänk på att fjädern tar plats), sätt in axeln på utsidan. Sätt in den bifogade fyrkantaxeln (pos 6) på insidan. Bild 21: Montera handtagen med de bifogade långa handtagsskruvarna (pos 9) från insidan, muttrarna (pos 13) ska sitta i utsidans handtag. Kontrollera att vred, nyckel och handtag går lätt och inte kärvar. Bild 22 Bild 23 Anslut och sätt in de två batterisatserna, se instruktioner för batteribyte på sidan 13. Lås batterifacken med Torx-skruvarna. Batterispecifikation finns på sidan 14. Programmera LUKAS och verifiera funktionen. Sida Dokument Utf. datum Orig. datum 10(16) b10b.doc

11 PROGRAMMERING PROGRAMMERING Programmering utförs med tangentbordet (0-9, *, #). För att komma in i programmeringsläge knappar man först in systemkoden på tangentbordet. Systemkoden är alltid vid leverans och efter totalradering, ändra till annan kod vid driftsättningen! På sista sidan i denna bruksanvisning finns en snabbguide med programmeringskoder. 1. Knappa först in systemkoden, sedan menynummer följt av #. Indikeringsdioden (se Bild 1 på sidan 3) ger ett konstant rött sken så länge LUKAS är i programmeringsläge. 2. Välj lämplig meny. 3. Utför programmeringen. 4. Återgå till driftläge: Tryck 0 följd av #. Indikeringsdioden slocknar. Programmera passagekoder Passagekoderna (kodplats 1-40) används för att passera den dörr där LUKAS är monterad. 1 + # Välj meny 1: Programmera passagekoder. Blinkar rött # Välj kodplats (nummer 1-40). Rött flimmer Passagekod + # 0 + # Knappa in passagekoden (3-6 siffror). Fortsätt vid Välj kodplats och programmera ytterligare en passagekod Återgå till huvudmenyn genom att trycka 0 följd av #. Blinkar rött Programmera systemkod Systemkoden används för att öppna programmeringsmenyn. Koden är vid leverans och efter totalradering. Byt till egen systemkod snarast efter driftsättning eller totalradering! OBS! Om systemkoden har färre siffror än någon av de andra koderna får dessa inte börja med samma siffror som systemkoden! Alla passagekoder som börjar med systemkodens siffror kommer att betraktas som systemkod oavsett efterföljande siffror! Exempel: Systemkoden är En kod som t.ex kommer att fungera som systemkod och kan inte användas för passage. Använd alltså helst en 6-siffrig systemkod, den blir unik och alla andra sifferkombinationer är då användbara som passagekoder. 2 + # Välj meny 2: Programmera Systemkod. Rött flimmer Kod + # Knappa in den kod som skall användas som ny systemkod. Dokument Utf. datum Orig. datum Sida b10b.doc (16)

12 PROGRAMMERING Styrkod för Nollkodsläge Genom att använda nollkodsöppning kan passage förenklas under en period, t.ex. mitt på dagen. Se Inpassage med nollkodsöppning på sid # Välj meny 3: Programmera styrkod för nollkodsläge. Rött flimmer Kod + # Knappa in den kod som skall användas som Styrkod för nollkodsläge samt #. Radera kod 4 + # Välj meny 4: Radera kod. Blinkar rött # 99 + # Välj kodplats för den kod som skall raderas (1 40, 99), avsluta med #. OBS: Vid val av nr 99 raderas Styrkod för nollkodsläge. Ljudsignal vid upplåsning LUKAS kommer att ge ifrån sig en kort ljudstöt vid godkänd kod. Vid leverans och efter totalradering är värdet 0. Observera att med denna funktion aktiverad kommer batteriets livslängd förkortas! 5 + # Välj meny 5: Inställningar. Blinkar rött 1 + # Välj undermeny 1: Ljudsignal vid upplåsning. Rött flimmer 0 alt. 1 + # Tryck 0 följd av # om det inte ska vara ljud Tryck 1 följd av # om det ska vara ljud. Batterivarning Ljudindikering med 3 korta ljudstötar när batterispänningen är för låg (se SPECIFIKA- TIONER på sid. 16). Vid leverans och efter total radering är värdet # Välj meny 5: Inställningar. Blinkar rött 2 + # Välj undermeny 2: Batterivarning. Rött flimmer 0 alt. 1 + # Tryck 0 följd av # om det inte ska vara ljud. Tryck 1 följd av # om det ska vara ljud. Sida Dokument Utf. datum Orig. datum 12(16) b10b.doc

13 PROGRAMMERING Inslagsbegränsning OBS! Ej aktiverat i nuvarande version Om man vid försök att passera dörren har slagit in 16 tecken utan att ha gett giltig kod träder inslagsbegränsningen i funktion (den är aktiverad vid leverans och efter totalradering). Indikeringsdioden (se sidan 3) blinkar då rött och tangentbordet spärras i ca 10 sekunder. 5 + # Välj meny 5: Inställningar. Blinkar rött 3 + # Välj undermeny 3: Inslagsbegränsning. Rött flimmer 0 alt. 1 + # Tryck 0 följd av # för att stänga av inslagsbegränsning Tryck 1 följd av # för att aktivera inslagsbegränsning. Låsöppningstid Låsöppningstiden ställs i sekunder där siffrorna 1-9 motsvarar 1-9 sekunder och 0 motsvarar 30 sekunder. Vid leverans och efter totalradering är värdet # Välj meny 6: Låsöppningstid. Blinkar rött (0, 1 9) + # Tryck in siffra för Låsöppningstid följd av #. Batteribyte På ena långsidan finns två batterifack med lock som låses med Torx10-skruv. 1. Lossa skruvarna ett par varv så att locken kan tas bort (skruvarna kan sitta kvar i locken), dra ut locken (batterihållarna sitter fast i locken så att batterierna följer med). Låt batterihållarna sitta kvar i locken. 2. Lossa kontakterna så att LUKAS blir strömlös. Byt batterier. 3. Tryck minst sex (valfria) siffror efter varandra för att ladda ur spänningsomvandlaren på kretskortet. 4. Om totalradering önskas gör detta i samband med batteribytet, se Total radering nedan. 5. Anslut batterikablarna och för in batterisatserna i kåpan, se till att batterikablarna inte kommer i kläm. Tänk på att kablarna från magnetkontakt och läsare måste ligga tätt mot låsenheten för att batterisatsen ska få plats, se Bild 17! 6. Säkra locken med Torx10-skruvarna. Total radering Totalradering innebär att: All information i minnet försvinner Systemkoden återställs till leveranskoden Ljudsignal ges vid upplåsning (sidan 12) Inslagsbegränsning aktiveras (sidan 13) Batterivarning aktiveras (sidan 12). Låsöppningstid blir 9 sekunder (sidan 13) Dokument Utf. datum Orig. datum Sida b10b.doc (16)

14 FELSÖKNING Total radering, alternativ 1: Används när systemkoden är känd. 9 + # Välj meny 9: Total radering. Rött flimmer 1 + # Bekräfta att totalradering ska göras. Totalradering utförs Lägg in ny Systemkod: Knappa först in leveranskoden # Välj meny 2: Programmera Systemkod. Rött flimmer kod + # Knappa in den nya systemkoden (3-6 siffror), se Programmera systemkod på sidan 11 för information. Total radering, alternativ 2: Används när systemkoden är okänd. Ta ut och koppla bort en av batterisatserna. Tryck minst sex (valfria) siffror efter varandra för att ladda ur spänningsomvandlaren på kretskortet. Håll in tangent 0, anslut den urkopplade batterisatsen. Rött flimmer 1 + # Bekräfta att totalradering ska göras. Ett rött blink Systemkoden har nu leveransvärdet Nu bör ny systemkod programmeras: Knappa in leveranskoden för att komma till programmeringsläge. 2 + # Välj meny 2: Programmera Systemkod, se Programmera systemkod på sidan 11 för information. Rött flimmer kod + # Knappa in ny systemkod (3-6 siffror). FELSÖKNING Felsymptom Tänkbar orsak Magneten sitter inte inom magnetkontaktens avkänningsområde. LUKAS låser inte när dörren stängs efter passage. Avbrott eller kortslutning i kabeln från magnetkontakten. Medbringaren är för lång, se instruktioner vid Bild 10. Batterierna är dåliga Det går inte att öppna dörren med yttre handtaget. Fyrkantaxeln till yttre handtag är inte korrekt monterad. Fjäder saknas i handtag. Sida Dokument Utf. datum Orig. datum 14(16) b10b.doc

15 IFYLLNADSLISTOR IFYLLNADSLISTOR FÖRETAG PLATS DATUM SIGNATUR SID MENY FUNKTION SYSTEMDATA STATUS 2 SYSTEMKOD 3 STYRKOD FÖR NOLLKODSLÄGE 5,1 LJUDSIGNAL VID ÖPPNING Ja Nej 5,2 BATTERIVARNING Ja Nej 5,3 INSLAGSBEGRÄNSNING Ja Nej 6 LÅSÖPPNINGSTID sek KODER NR. KOD NR. KOD NR. KOD NR. KOD Dokument Utf. datum Orig. datum Sida b10b.doc (16)

16 SPECIFIKATIONER SPECIFIKATIONER Parameter Övrigt Min. Max. Enhet Matningsspänning 9,5 13,7 V DC Strömförbrukning Tomgång 16 µa Vid låsning, 100ms impuls Vid upplåsning, 50ms impuls Temperaturområde C ma Låsenhetens mått Bredd Höjd Djup Enhet mm Batterier 8 st. storlek R6 (AA), 1,5V. Alkalinebatterier rekommenderas. REKOMMENDERADE LÅSTYPER: ASSA 565 eller likvärdigt. OBS: Endast 90 graders vred! SNABBGUIDE TILL MENYER MENY BESKRIVNING SIDA 1 PROGRAMMERA PASSAGEKOD 11 2 PROGRAMMERA SYSTEMKOD 11 3 PROGRAMMERA STYRKOD FÖR NOLLKODSLÄGE 12 4 RADERA KOD LJUDSIGNAL VID UPPLÅSNING BATTERIVARNING INSLAGSBEGRÄNSNING 13 6 LÅSÖPPNINGSTID 13 9 TOTAL RADERING 13 Sida Dokument Utf. datum Orig. datum 16(16) b10b.doc
