1 NIBE FRÅNLUFT NIBE Frånluft En ny generation värmepumpar NIBE FRÅNLUFT 1

2 2 NIBE FRÅNLUFT

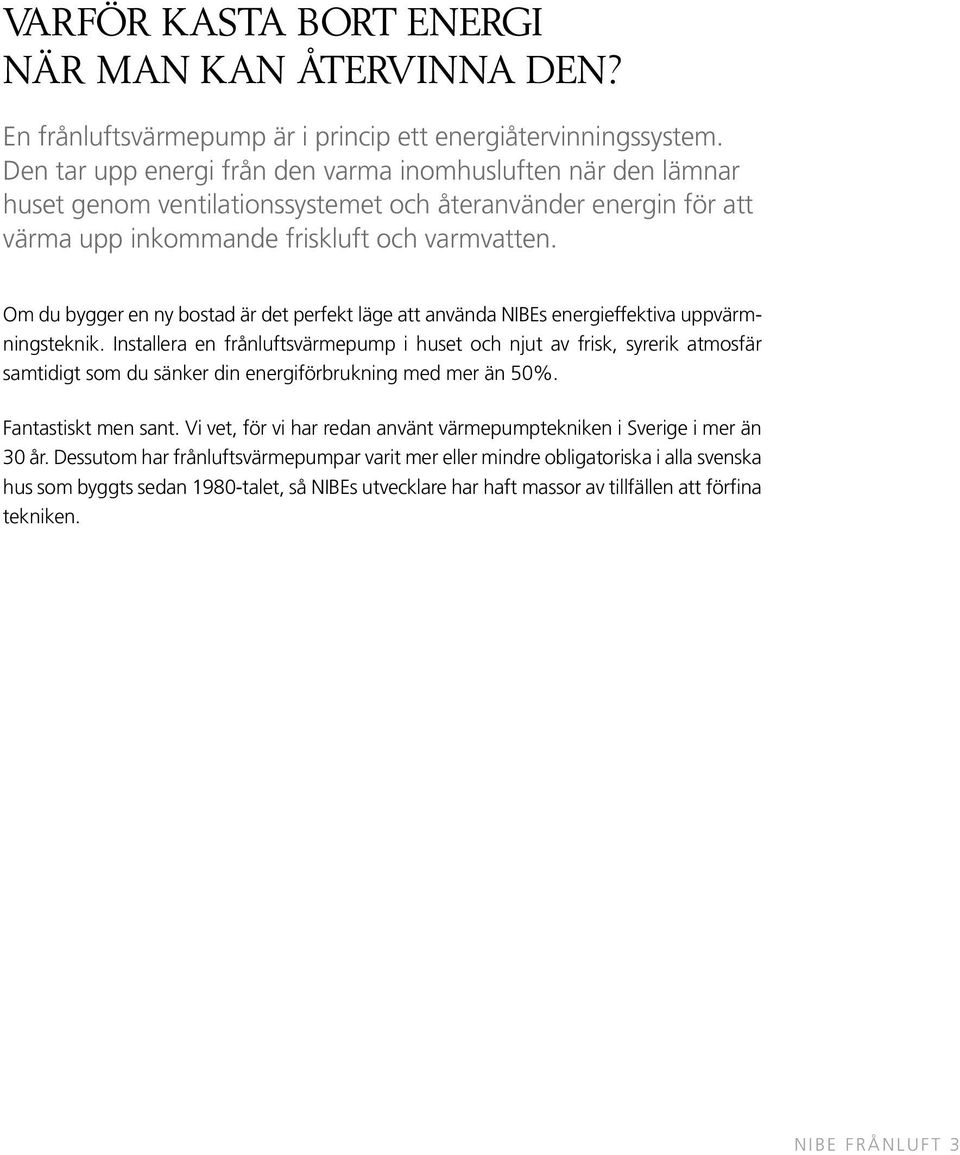

3 Varför kasta bort energi när man kan återvinna den? En frånluftsvärmepump är i princip ett energiåtervinningssystem. Den tar upp energi från den varma inomhusluften när den lämnar huset genom ventilationssystemet och återanvänder energin för att värma upp inkommande friskluft och varmvatten. Om du bygger en ny bostad är det perfekt läge att använda NIBEs energieffektiva uppvärmningsteknik. Installera en frånluftsvärmepump i huset och njut av frisk, syrerik atmosfär samtidigt som du sänker din energiförbrukning med mer än 50%. Fantastiskt men sant. Vi vet, för vi har redan använt värmepumptekniken i Sverige i mer än 30 år. Dessutom har frånluftsvärmepumpar varit mer eller mindre obligatoriska i alla svenska hus som byggts sedan 1980-talet, så NIBEs utvecklare har haft massor av tillfällen att förfina tekniken. NIBE FRÅNLUFT 3

4 När passar en frånluftsvärmepump? 4 NIBE FRÅNLUFT

5 Nybygge eller utbyte? För att frånluftsvärmepumpen ska fungera bör det erforderliga ventilationssystemet ha byggts samtidigt som själva huset. Det är vanligtvis varken kostnadseffektivt eller praktiskt att installera ett frånluftssystem efter att huset byggts. Det innebär att det finns två mycket specifika situationer då du bör välja en frånluftsvärmepump från NIBE. 1. Vid nybyggnation av bostäder Välj frånluftsvärmepump på planeringsstadiet, så att erforderliga ventilationskanaler byggs in i huset från början. När huset är klart och frånluftsvärmepumpen installerad kan du börja njuta av marknadens mest effektiva värmeåtervinning. Frisk och uppvärmd luft kommer att strömma in i huset, varmvatten kommer att flöda från kranarna och elräkningarna kommer att sjunka till en bråkdel av det vanliga beloppet. Vid byggnation av ett nytt hus eller bostadsområde finns många olika värmesystem att välja på, med olika kombinationer av energikällor. Vilken du ska välja beror naturligtvis på husets storlek och hushållets energibehov, liksom på hur miljömedveten du är. Som tumregel kan man dock säga att NIBE frånluftsvärmepumpar är den mest kostnadseffektiva lösningen för små och medelstora bostäder. För större hus rekommenderar vi NIBE frånluftsmodul FLM tillsammans med en bergvärmepump. En frånluftsvärmepump är ett absolut måste i nybyggda, välisolerade hus. För en mycket rimlig investering får man korrekt ventilation och lägsta möjliga energiförbrukning. 2. När det är dags att byta ut en gammal frånluftsvärmepump Om huset ursprungligen byggts med frånluftsvärmepump, och den gamla pumpen börjar närma sig slutet av sin livslängd, är det ett perfekt tillfälle att övergå till en värmepump ur den senaste generationen från NIBE och göra värmesystemet mer energieffektivt än någonsin. Omkring hälften av alla frånluftsvärmepumpar NIBE säljer ersätter gamla frånluftsvärmepumpar. Vi har både produkterna och specialistkompetensen för att ge dig en frånluftsvärmepump som passar just dina behov. Oavsett vad det är för märke och modell på din gamla värmepump, kan vi erbjuda en lämplig utbytesenhet. Se vilken utbytesmodell som passar bäst för dina behov på NIBE FRÅNLUFT 5

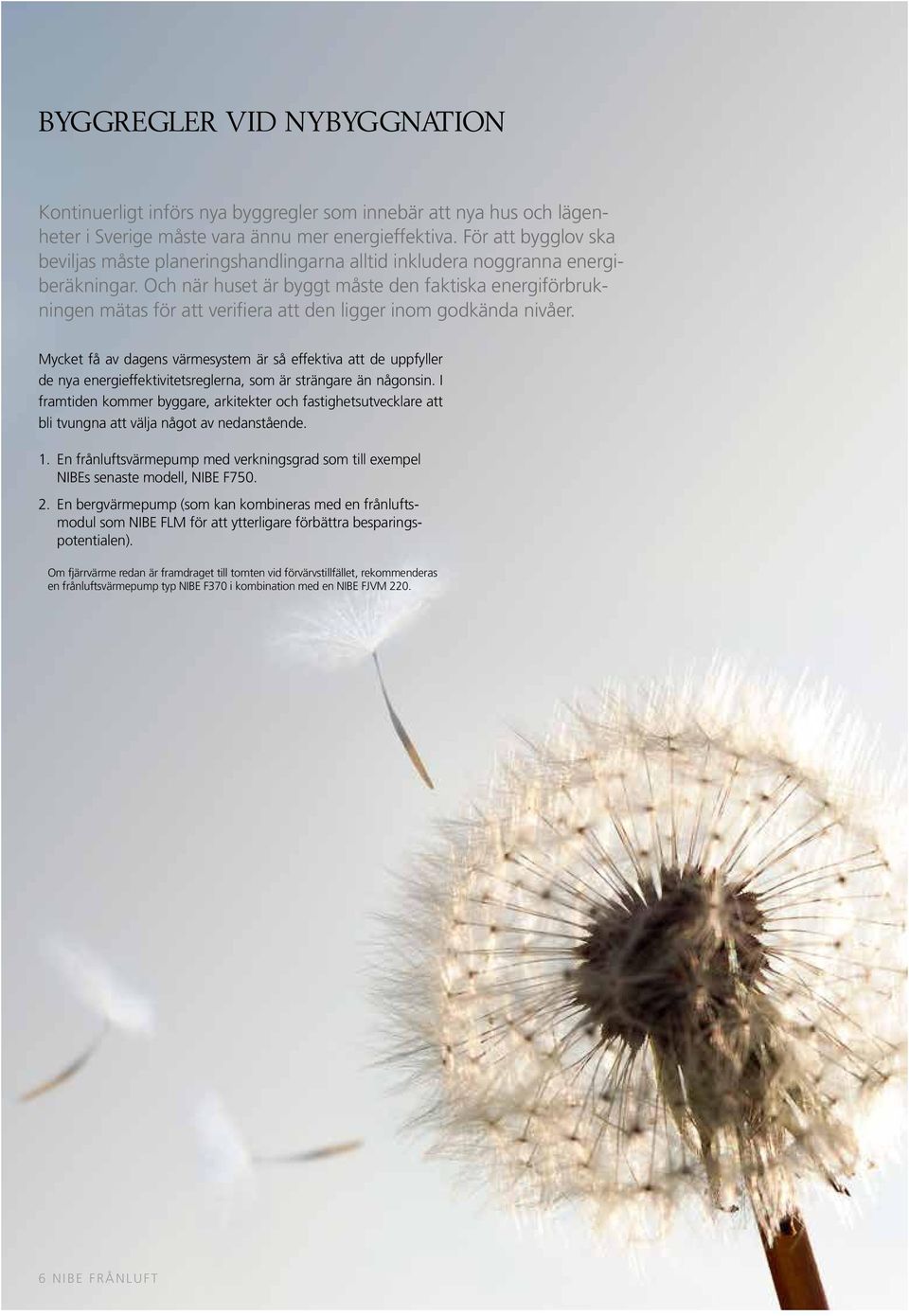

6 byggregler vid nybyggnation Kontinuerligt införs nya byggregler som innebär att nya hus och lägenheter i Sverige måste vara ännu mer energieffektiva. För att bygglov ska beviljas måste planeringshandlingarna alltid inkludera noggranna energiberäkningar. Och när huset är byggt måste den faktiska energiförbrukningen mätas för att verifiera att den ligger inom godkända nivåer. Mycket få av dagens värmesystem är så effektiva att de uppfyller de nya energieffektivitetsreglerna, som är strängare än någonsin. I framtiden kommer byggare, arkitekter och fastighetsutvecklare att bli tvungna att välja något av nedanstående. 1. En frånluftsvärmepump med verkningsgrad som till exempel NIBEs senaste modell, NIBE F En bergvärmepump (som kan kombineras med en frånluftsmodul som NIBE FLM för att ytterligare förbättra besparingspotentialen). Om fjärrvärme redan är framdraget till tomten vid förvärvstillfället, rekommenderas en frånluftsvärmepump typ NIBE F370 i kombination med en NIBE FJVM NIBE FRÅNLUFT

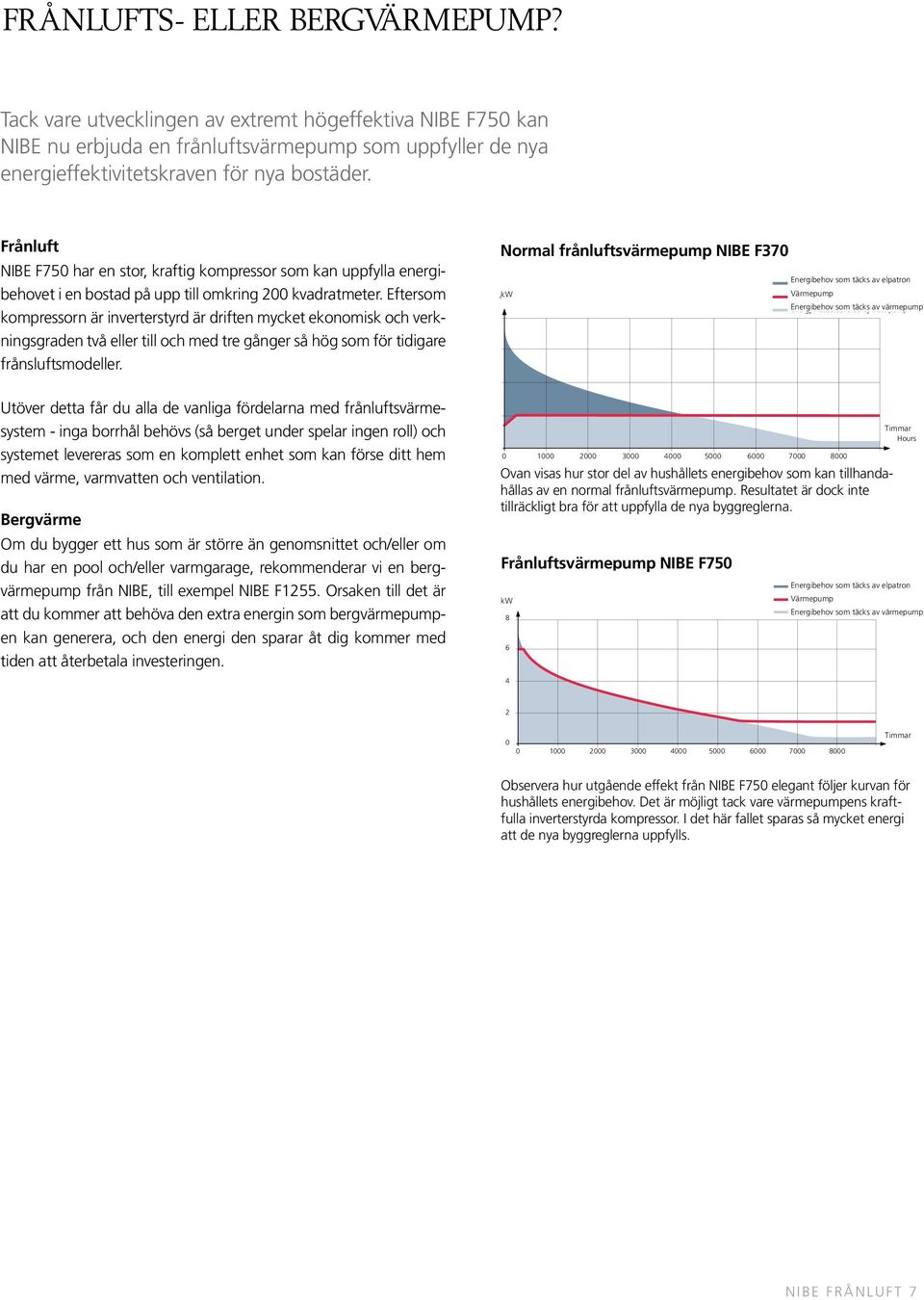

7 FrÅnlufts- eller bergvärmepump? Tack vare utvecklingen av extremt högeffektiva NIBE F750 kan NIBE nu erbjuda en frånluftsvärmepump som uppfyller de nya energieffektivitetskraven för nya bostäder. Frånluft NIBE F750 har en stor, kraftig kompressor som kan uppfylla energibehovet i en bostad på upp till omkring 200 kvadratmeter. Eftersom kompressorn är inverterstyrd är driften mycket ekonomisk och verkningsgraden två eller till och med tre gånger så hög som för tidigare frånsluftsmodeller. Utöver detta får du alla de vanliga fördelarna med frånluftsvärmesystem - inga borrhål behövs (så berget under spelar ingen roll) och systemet levereras som en komplett enhet som kan förse ditt hem med värme, varmvatten och ventilation. Bergvärme Om du bygger ett hus som är större än genomsnittet och/eller om du har en pool och/eller varmgarage, rekommenderar vi en bergvärmepump från NIBE, till exempel NIBE F1255. Orsaken till det är att du kommer att behöva den extra energin som bergvärmepumpen kan generera, och den energi den sparar åt dig kommer med tiden att återbetala investeringen. kw kw Normal frånluftsvärmepump NIBE F Frånluftsvärmepump NIBE F750 kw kw Energy Energibehov needs covered som täcks by immersion av elpatronheater Värmepump Heat pump Energy Energibehov needs covered som täcks by av heat värmepump Ovan visas hur stor del av hushållets energibehov som kan tillhandahållas av en normal frånluftsvärmepump. Resultatet är dock inte tillräckligt bra för att uppfylla de nya byggreglerna. Timmar Hours Energy Energibehov needs covered som täcks by immersion av elpatron heater Värmepump Heat Energibehov Energy needs covered som täcks by heat av värmepump Timmar Hours Observera hur utgående effekt från NIBE F750 elegant följer kurvan för hushållets energibehov. Det är möjligt tack vare värmepumpens kraftfulla inverterstyrda kompressor. I det här fallet sparas så mycket energi att de nya byggreglerna uppfylls. NIBE FRÅNLUFT 7

8 Hur fungerar frånluftsvärmepumpar? En frånluftsvärmepump suger ut luft genom ventilationskanaler i varma, fuktiga delar av huset, som badrum, kök och tvättstuga. Ventilationen kan ske med olika metoder: Endast med frånluft eller genom en kombination av frånluft och uppvärmd tilluft. I det första fallet transporteras luften i huset från rum med utomhusluftsdon till rum med frånluftsdon. Kombinationen av frånluft och uppvärmd tilluft är avsedd för hus med värmesystem där en del värme tillförs i form av uppvärmd tilluft. Luften i huset transporteras från rum med tilluftsdon till rum med frånluftsdon. När luften passerar ut ur huset tas värme upp från den gamla luften och överförs till värmepumpens köldmediekrets. Därefter släpps den kylda luften ut. Värmepumpens kompressor höjer köldmediets temperatur, varefter värme överförs från köldmediet till ett vattenbaserat system, som kan värma upp bostaden eller varmvattnet eller båda. En frånluftsvärmepump täcker en stor del av husets energibehov, resterande del täcks av den inbyggda eltillsatsen. Om den arbetar med bästa verkningsgrad kan den minska bostadens energiförbrukning med upp till 2/3 jämfört med konventionella värmesystem. Frånluftsvärmepumpen fungerar också bra tillsammans med golvvärmesystem för att ge behaglig inomhustemperatur, låga driftkostnader, lång livslängd och minimalt underhåll. Hus med frånluftssystem och NIBE F370. Hus med frånlufts-/tilluftssystem och NIBE F NIBE FRÅNLUFT

9 1. Varm frånluft blåser över värmeväxlaren och dess värme överförs till köldmediekretsen. Den kylda luften släpps därefter ut ur huset. 2. Kompressorn höjer köldmedietrycket, vilket i sin tur höjer temperaturen i värmepumpen. 45 C 4 45 C 4 Expansionsventil 3 3 Kondensor 55 C 55 C Kompressor 80 C 2 3. Energi som tas ut ur frånluften överförs till ett vattenbaserat värmesystem för att värma upp bostaden och varmvattnet. 4. I kondensorn återgår köldmediet till vätskeform, klart att än en gång ta upp värmeenergi och förgasas. 0 C Förångare Kondensor 10 C 80 C Expansionsventil Kompressor 2 0 C C Förångare 22 C 10 C 1 t carrier igerant ling medium 0 C Värmekälla 22 C 1 arrier rant g medium Värmekälla Värmebärare Köldmedium Köldbärare Värmebärare Köldmedium Köldbärare NIBE FRÅNLUFT 9

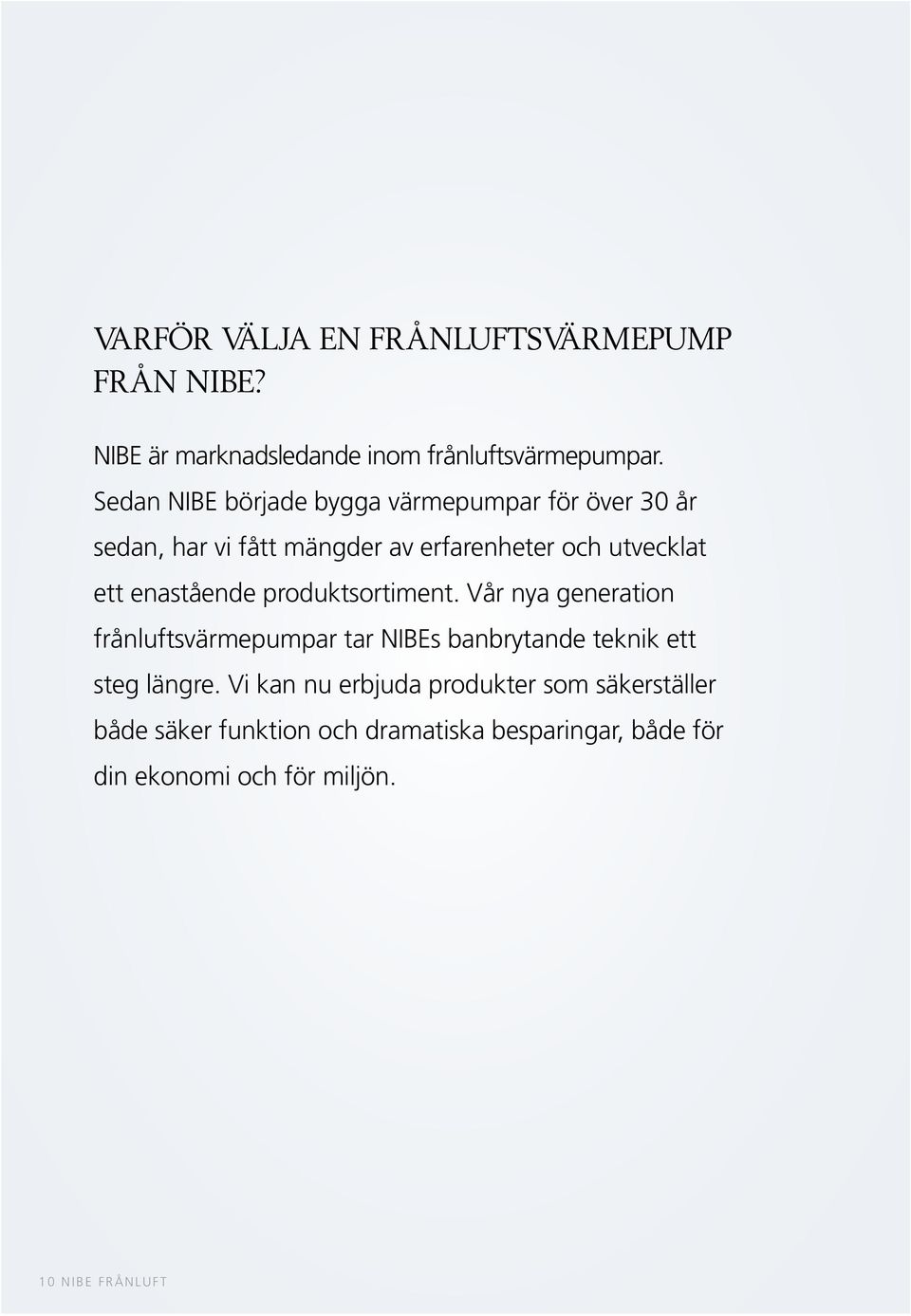

10 Varför välja en frånluftsvärmepump från NIBE? NIBE är marknadsledande inom frånluftsvärmepumpar. Sedan NIBE började bygga värmepumpar för över 30 år sedan, har vi fått mängder av erfarenheter och utvecklat ett enastående produktsortiment. Vår nya generation frånluftsvärmepumpar tar NIBEs banbrytande teknik ett steg längre. Vi kan nu erbjuda produkter som säkerställer både säker funktion och dramatiska besparingar, både för din ekonomi och för miljön. 10 NIBE FRÅNLUFT

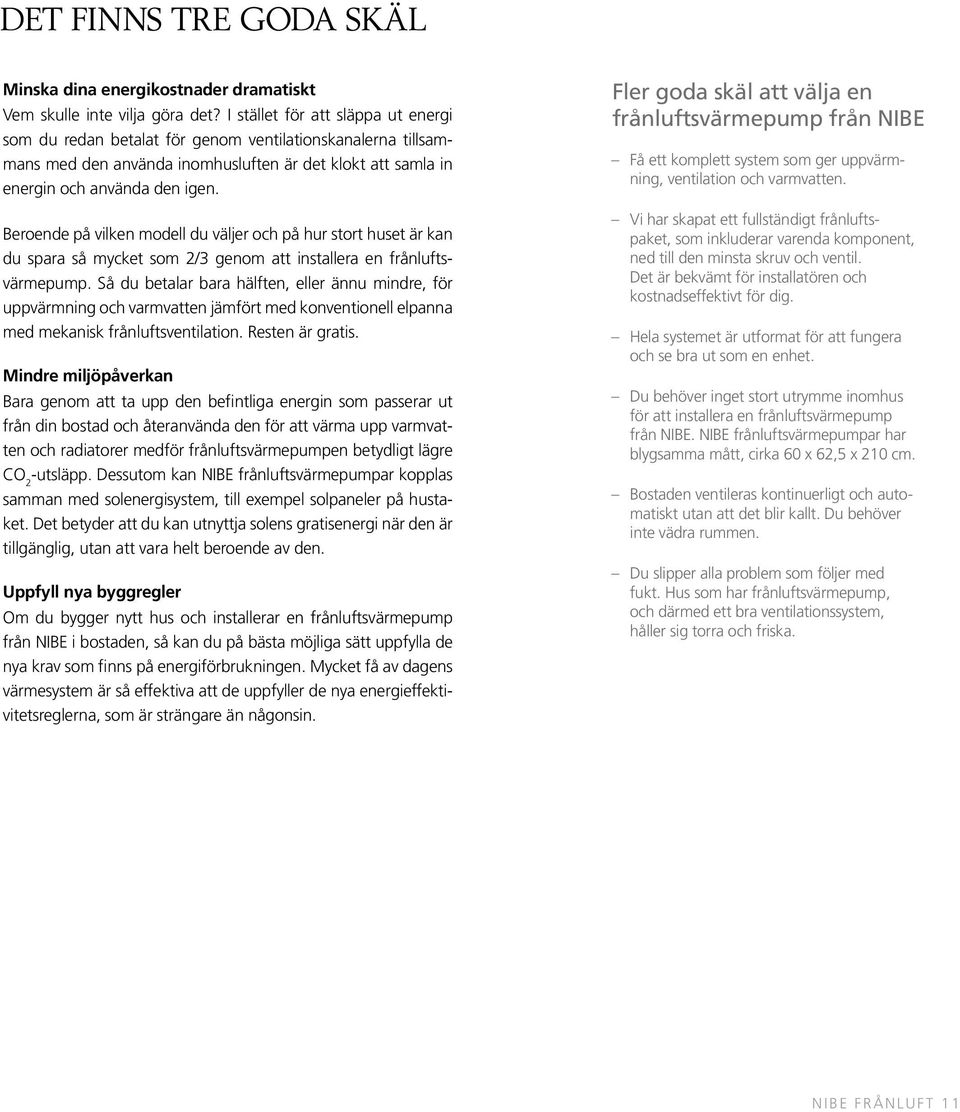

11 Det finns tre goda skäl Minska dina energikostnader dramatiskt Vem skulle inte vilja göra det? I stället för att släppa ut energi som du redan betalat för genom ventilationskanalerna tillsammans med den använda inomhusluften är det klokt att samla in energin och använda den igen. Beroende på vilken modell du väljer och på hur stort huset är kan du spara så mycket som 2/3 genom att installera en frånluftsvärmepump. Så du betalar bara hälften, eller ännu mindre, för uppvärmning och varmvatten jämfört med konventionell elpanna med mekanisk frånluftsventilation. Resten är gratis. Mindre miljöpåverkan Bara genom att ta upp den befintliga energin som passerar ut från din bostad och återanvända den för att värma upp varmvatten och radiatorer medför frånluftsvärmepumpen betydligt lägre CO 2 -utsläpp. Dessutom kan NIBE frånluftsvärmepumpar kopplas samman med solenergisystem, till exempel solpaneler på hustaket. Det betyder att du kan utnyttja solens gratisenergi när den är tillgänglig, utan att vara helt beroende av den. Uppfyll nya byggregler Om du bygger nytt hus och installerar en frånluftsvärmepump från NIBE i bostaden, så kan du på bästa möjliga sätt uppfylla de nya krav som finns på energiförbrukningen. Mycket få av dagens värmesystem är så effektiva att de uppfyller de nya energieffektivitetsreglerna, som är strängare än någonsin. Fler goda skäl att välja en frånluftsvärmepump från NIBE Få ett komplett system som ger uppvärmning, ventilation och varmvatten. Vi har skapat ett fullständigt frånluftspaket, som inkluderar varenda komponent, ned till den minsta skruv och ventil. Det är bekvämt för installatören och kostnadseffektivt för dig. Hela systemet är utformat för att fungera och se bra ut som en enhet. Du behöver inget stort utrymme inomhus för att installera en frånluftsvärmepump från NIBE. NIBE frånluftsvärmepumpar har blygsamma mått, cirka 60 x 62,5 x 210 cm. Bostaden ventileras kontinuerligt och automatiskt utan att det blir kallt. Du behöver inte vädra rummen. Du slipper alla problem som följer med fukt. Hus som har frånluftsvärmepump, och därmed ett bra ventilationssystem, håller sig torra och friska. NIBE FRÅNLUFT 11

12 NIBE frånluftsvärmepump installerad i ditt hus Här visas några av de många fördelar som finns med att installera en frånluftsvärmepump i din bostad. Det finns flera olika värmepumpsmodeller. Se produktsidorna för information om specifika funktioner och egenskaper hos alla frånluftsvärmepumpar från NIBE. Tre funktioner i ett Värme, VARMVATTEN och ventilation Med en frånluftsvärmepump från NIBE får du alla dessa funktioner. Vattenburen värmedistribution sker med radiatorer och/eller golvvärmesystem. Inget som stör ögat Hela installationen finns inomhus Eftersom alla delar av installationen finns inomhus syns ingenting i trädgården. Du behöver inte fundera över tomtens beskaffenhet när du väljer en frånluftsvärmepump till ditt nya hus. Diskret design Neutralt utseende som smälter in i alla miljöer Tilltalande men diskret design gör det enkelt att placera våra frånluftsvärmepumpar i bostaden. Eftersom produkterna är snygga att titta på kan de också placeras på mer synlig plats. Utegivare Minimerar slöseri och säkerställer ekonomisk drift av värmepumpen En givare på husets utsida rapporterar utomhustemperaturen till värmepumpen, som anpassar sin utgående effekt efter behovet. Kompatibilitet Kopplas enkelt samman med andra energikällor Om du vill ansluta en ytterligare energikälla kan NIBE frånluftsvärmepumpar anslutas till exempelvis fjärrvärme eller vedpanna. Ventilation Två sätt att ventilera din bostad I vissa fall tillförs friskluft direkt genom väggventiler, vilket är både energieffektivt och tyst. Alternativt kan friskluften först passera värmepumpen och värmas upp innan den distribueras. Detta säkerställer jämn temperatur. 12 NIBE FRÅNLUFT

13 NIBE SE-PV 3031 NÄSTAN UTSLÄPPSFRI Frånluftsvärmepumpen kan med fördel kompletteras med solceller. NIBE SMS 40 Fjärrkontroll Med SMS 40 kan du fjärrstyra värmepumpen med mobiltelefonen, så att du till exempel kan slå på värmen på vägen hem från semestern. Fungerar med frånluftsvärmepumparna NIBE F370, NIBE F470, NIBE F750, NIBE FLM + NIBE F1245. NIBE Uplink HÅLL DIG UPPDATERAD NIBE Uplink håller reda på vilken mjukvara som passar din anläggning och låter dig ladda hem och uppgradera till den senaste versionen. Med NIBE Uplink och internet får du en snabb överblick och aktuell status på värmen och värmepumpen i din fastighet. Du får ett överskådligt och bra underlag där du kan följa och styra värmen och varmvattenkomforten. Vid en eventuell driftstörning får du dessutom ett larm direkt i mejlen, vilket ger möjlighet till snabba motåtgärder. Med NIBE Uplink kan du styra komforten i din fastighet var du vill och när du vill. NIBE ECS 40/41 Distribuera värme till fler än ett system Med hjälp av tillbehören ECS 40/41 kan du välja att fördela värme från värmepumpen upp till fyra olika uppvärmningssystem. Detta är en idealisk lösning om du till exempel har golvvärme på nedervåningen och radiatorer på övervåningen. Fungerar med frånluftsvärmepumparna NIBE F370, NIBE F470, NIBE F750, NIBE FLM + NIBE F1255. NIBE FRÅNLUFT 13

14 NIBE frånluftsvärmepumpar och tillbehör

15

16 En ny generation frånluftsvärmepumpar NIBE har under många år utvecklat värmepumpstekniken och producerat allt mer sofistikerade, energieffektiva produkter. Våra kunder vill ha behändiga lösningar med hög verkningsgrad som installeras praktiskt taget Plug and Play. Så parallellt med att våra produkter har blivit allt mer sofistikerade, har vi också gjort dem enklare att installera och använda. Bättre verkningsgrad Vår nya generation frånluftsvärmepumpar är konstruerade för att anslutas till värmedistributionssystem som radiatorer, konvektorer och/eller golvvärme och erbjuder fantastiska besparingar och stora miljöfördelar. De minskar din energiförbrukning ännu mer än tidigare modeller. Eftersom både CO 2 -utsläpp och energikostnader blir lägre är denna energieffektivitetsökning en god nyhet för både fastighetsägare och miljön! Lämplig även för större hus NIBE F750 har en inverterstyrd kompressor. En sådan värmepump anpassar automatiskt sin utgående effekt efter hushållets varierande behov, vilket beräknas utifrån utomhustemperaturen och husets storlek. Eftersom den utgående effekten hela tiden anpassas producerar värmepumpen aldrig mer än vad som behövs, vilket gör att den håller längre och drar mindre ström. Detta gör också att en sådan värmepump kan använda en betydligt större kompressor, som kan generera tillräckligt mycket energi för ett hus på upp till omkring 200 kvadratmeter. Färgdisplay Med den nya generationens värmepumpar har användarvänligheten nått en helt ny nivå. En stor, tydlig färgdisplay ger tydlig information om status, drifttid och alla temperaturer i värmepumpen. En lätthanterad styrenhet gör att användaren kan få bästa möjliga värmepumpprestanda och alltid hålla behaglig inomhustemperatur. Användarvänlighet Den nya generationen värmepumpar har intuitivt gränssnitt, vilket är till fördel för både slutanvändare och installatörer. Bland annat aktiveras startguiden automatiskt och vägleder installatören snabbt och korrekt genom inställningsprocessen. Det finns också en hjälpfunktion som ger mer information om de olika funktionerna, och en larmfunktion som uppmärksammar dig på problem och rekommenderar åtgärder. USB-port gör att det går snabbt och lätt att uppdatera programvara och ladda ned driftdata. NIBE Uplink Med hjälp av Internet och NIBE Uplink* får du en snabb överblick samt aktuell status på anläggningen och värmen i bostaden. Du får ett överskådligt och bra underlag där du effektivt kan följa och styra värme och varmvattenkomforten. Drabbas du av en eventuell driftstörning i anläggningen får du tryggt via e-post ett larm som ger möjlighet till snabb åtgärd. NIBE Uplink ger dessutom möjlighet att enkelt styra komforten i bostaden oavsett var du befinner dig. *Gäller ej NIBE F110 Bekvämlighet Alla värmepumpmodeller med inbyggd varmvattenberedare ger effektiv vattenvärmning och gott om varmt vatten, och har ett tjockt skikt Neopor-isolering som förhindrar värmeförlust. Du kan spara ännu mer energi genom att programmera värmepumpen utifrån hushållets varierande värmebehov, med program för dag eller vecka eller ännu längre tid. NIBEs nya generation av värmepumpar har stora, lättavlästa färgdisplayer. 16 NIBE FRÅNLUFT

17 NIBE FRÅNLUFT 17

18 Vad gör den nya generationens frånluftsvärmepumpar från NIBE så effektiva och användarvänliga? Nedan har vi belyst några av nyckelfunktionerna hos vår nya generation frånluftsvärmepumpar. Tack var en kombination av avancerad teknik och olika energieffektivitetshöjande funktioner ger NIBE F750 oöverträffad årlig energibesparing och gör att du kan hålla ett behagligt inomhusklimat året runt, oavsett väder. Och du behöver inte vara ett tekniskt geni för att få det att fungera. En stor, tydlig färgdisplay gör att alla kan utnyttja energisparpotentialen i denna spännande gröna teknik maximalt. 1 Modulär konstruktion Gör det enkelt att installera tillbehör Värmepumpen och dess tillbehör är avsedda att placeras tillsammans och ger ett strömlinjeformat intryck. Antingen du väljer ett överskåp för att dölja ventilationsrören eller en separat varmvattenberedare VPB för att få mer varmvatten, så är det övergripande intrycket att det är ett enda snyggt system. 2 Varmvattentankens isolering Minimerar värmeförlust och sparar pengar Ett extra tjockt och effektivt lager av Neoporisoleringsmaterial förhindrar värmeförlust från tanken, vilket i sin tur sparar pengar. 3 Energisnåla cirkulationspumpar Ger lägre energiförbrukning och lägre kostnader Cirkulationspumparna styrs av värmepumpens programvara. Detta är mycket ekonomiskt, eftersom bara den energi som behövs genereras. 4 Väl strukturerad inre konstruktion Minskar behovet av användarhandbok Våra värmepumpar levereras med användarhandboken praktiskt förvarad i en speciell ficka på aluminiumluckans insida. Färgdisplayen med dess menyer, symbolspråk och hjälptexter gör det väldigt lätt att läsa av information, se värmepumpens status och göra justering av t ex temperaturen. För den som vill fördjupa sig ännu mer kan titta mer i handboken. 5 USB-port För upp- och nedladdning av data USB-port ger flera fördelar. Husägaren kan till exempel ladda ned driftdatahistorik till ett USB-minne och ge till sin lokala NIBE-specialist, i stället för att beställa hembesök. 18 NIBE FRÅNLUFT

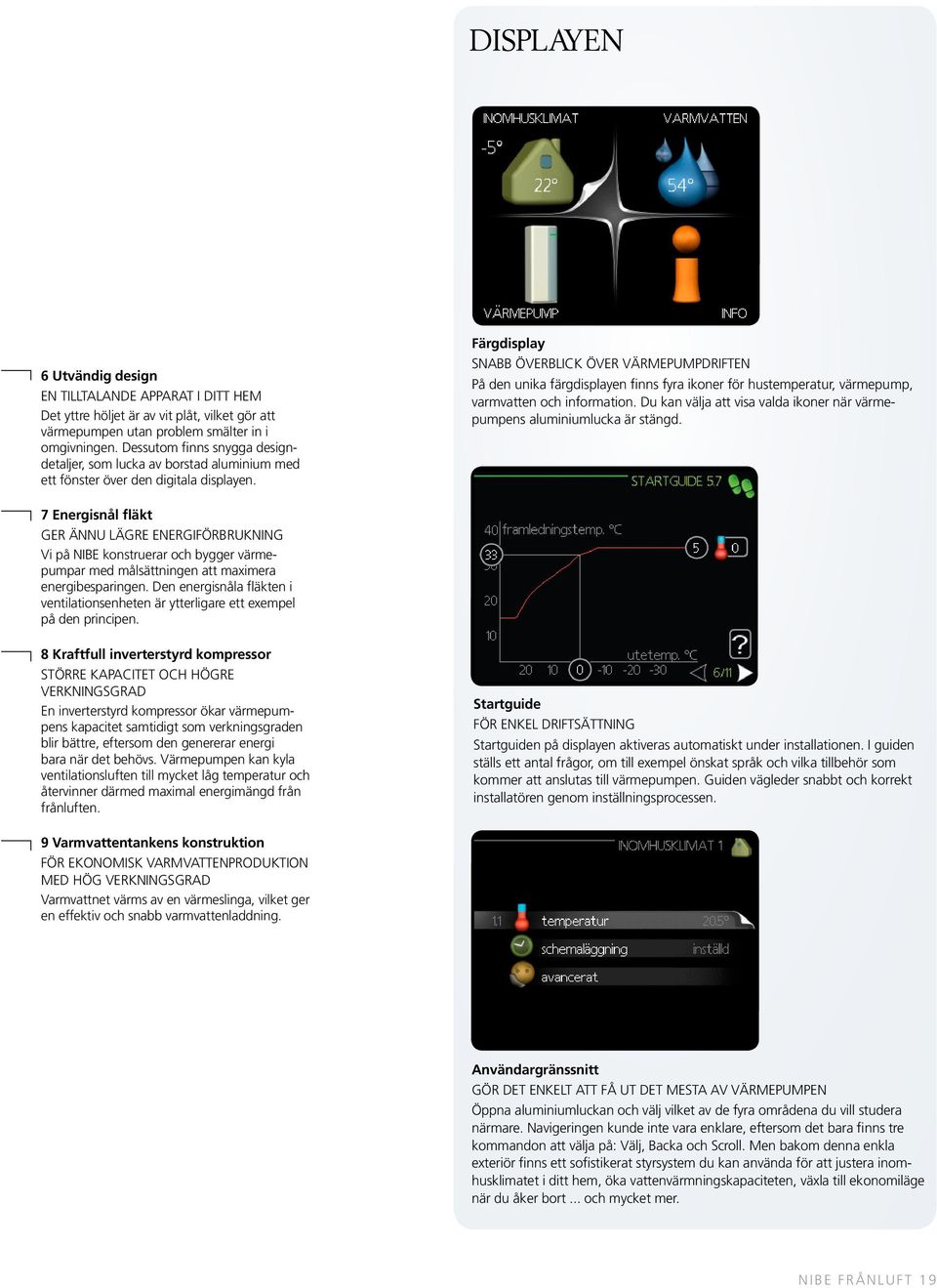

19 Displayen 6 Utvändig design En tilltalande apparat i ditt hem Det yttre höljet är av vit plåt, vilket gör att värmepumpen utan problem smälter in i omgivningen. Dessutom finns snygga designdetaljer, som lucka av borstad aluminium med ett fönster över den digitala displayen. Färgdisplay Snabb överblick över värmepumpdriften På den unika färgdisplayen finns fyra ikoner för hustemperatur, värmepump, varmvatten och information. Du kan välja att visa valda ikoner när värmepumpens aluminiumlucka är stängd. 7 Energisnål fläkt Ger ännu lägre energiförbrukning Vi på NIBE konstruerar och bygger värmepumpar med målsättningen att maximera energibesparingen. Den energisnåla fläkten i ventilationsenheten är ytterligare ett exempel på den principen. 8 Kraftfull inverterstyrd kompressor Större kapacitet och högre verkningsgrad En inverterstyrd kompressor ökar värmepumpens kapacitet samtidigt som verkningsgraden blir bättre, eftersom den genererar energi bara när det behövs. Värmepumpen kan kyla ventilationsluften till mycket låg temperatur och återvinner därmed maximal energimängd från frånluften. Startguide För enkel driftsättning Startguiden på displayen aktiveras automatiskt under installationen. I guiden ställs ett antal frågor, om till exempel önskat språk och vilka tillbehör som kommer att anslutas till värmepumpen. Guiden vägleder snabbt och korrekt installatören genom inställningsprocessen. 9 Varmvattentankens konstruktion För ekonomisk varmvattenproduktion med hög verkningsgrad Varmvattnet värms av en värmeslinga, vilket ger en effektiv och snabb varmvattenladdning. Användargränssnitt Gör det enkelt att få ut det mesta av värmepumpen Öppna aluminiumluckan och välj vilket av de fyra områdena du vill studera närmare. Navigeringen kunde inte vara enklare, eftersom det bara finns tre kommandon att välja på: Välj, Backa och Scroll. Men bakom denna enkla exteriör finns ett sofistikerat styrsystem du kan använda för att justera inomhusklimatet i ditt hem, öka vattenvärmningskapaciteten, växla till ekonomiläge när du åker bort... och mycket mer. NIBE FRÅNLUFT 19

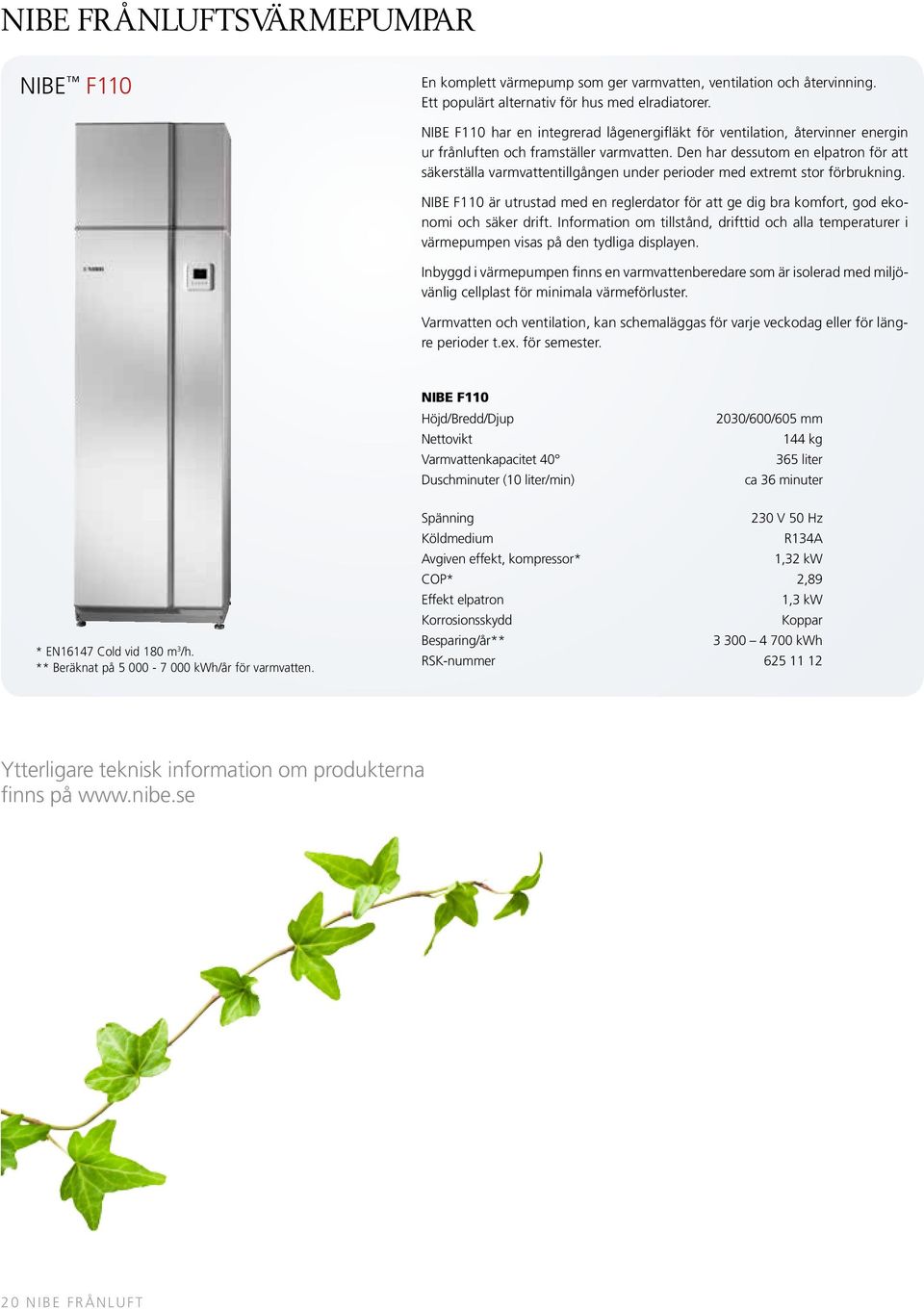

20 NIBE frånluftsvärmepumpar NIBE F110 En komplett värmepump som ger varmvatten, ventilation och återvinning. Ett populärt alternativ för hus med elradiatorer. NIBE F110 har en integrerad lågenergifläkt för ventilation, återvinner energin ur frånluften och framställer varmvatten. Den har dessutom en elpatron för att säkerställa varmvattentillgången under perioder med extremt stor förbrukning. NIBE F110 är utrustad med en reglerdator för att ge dig bra komfort, god ekonomi och säker drift. Information om tillstånd, drifttid och alla temperaturer i värmepumpen visas på den tydliga displayen. Inbyggd i värmepumpen finns en varmvattenberedare som är isolerad med miljövänlig cellplast för minimala värmeförluster. Varmvatten och ventilation, kan schemaläggas för varje veckodag eller för längre perioder t.ex. för semester. NIBE F110 Höjd/Bredd/Djup Nettovikt Varmvattenkapacitet 40 Duschminuter (10 liter/min) 2030/600/605 mm 144 kg 365 liter ca 36 minuter * EN16147 Cold vid 180 m 3 /h. ** Beräknat på kwh/år för varmvatten. Spänning 230 V 50 Hz Köldmedium R134A Avgiven effekt, kompressor* 1,32 kw COP* 2,89 Effekt elpatron 1,3 kw Korrosionsskydd Koppar Besparing/år** kwh RSK-nummer Ytterligare teknisk information om produkterna finns på 20 NIBE FRÅNLUFT

21 NIBE F370 NIBE F370 är en värmepump av den nya generationen och ger kostnadseffektiv och miljövänlig bostadsuppvärmning. Den har inbyggd varmvattenberedare, elpatron, cirkulationspump och styrsystem som gör den driftsäker och ekonomisk att använda. Den inbyggda varmvattenberedaren är isolerad med miljövänligt värmeisoleringsmaterial, som minimerar värmeförlusten. F370 har en energisnål fläkt och ventilerar bostaden enligt frånluftsmetoden. Luften i huset transporteras från rum med utomhusluftsdon till rum med frånluftsdon, så att hela byggnaden ventileras. NIBE F370 kan anslutas till alla lågtempererade värmedistributionssystem såsom vattenradiatorer och golvvärme. Dessutom är den klar för anslutning till ett antal externa produkter och tillbehör. En tydlig, lättavläst display ger information om värmepumpens status, drifttid och temperatur. Värme, varmvattenproduktion och till och med ventilation kan schemaläggas för varje dag eller för längre perioder som semestrar. Värmepumpen är utrustad med en snygg och stilren aluminiumlucka. Värmepumpen har också en USB-port som gör att det går snabbt att uppdatera programvara och ladda ned driftdata. * EN14511, A20(12)W35 vid 200 m 3 /h. ** Värdet varierar beroende på energiuttag och frånluftsflöde. NIBE F370 Höjd/Bredd/Djup 2100/600/616 mm Nettovikt 203 kg Vattenvolym, panndel 70 liter Varmvattenkapacitet 40 normalläge 281 liter Duschminuter (10 liter/min) ca 28 minuter Spänning 400 V~ 3-fas + N Köldmedium R290 (propan) Avgiven effekt, kompressor* 2,18 kw COP* 3,93 Effekt elpatron 10,25 kw Korrosionsskydd Koppar Besparing/år** kwh RSK-nummer NIBE F470 * EN14511, A20(12)W35 vid 200 m 3 /h. ** Värdet varierar beroende på energiuttag och frånluftsflöde. NIBE F470 är en värmepump som ger kostnadseffektiv och miljövänlig bostadsuppvärmning. Den har inbyggd varmvattenberedare, elpatron, cirkulationspump och styrsystem som gör den driftsäker och ekonomisk att använda. Den inbyggda varmvattenberedaren är isolerad med miljövänligt värmeisoleringsmaterial, som minimerar värmeförlusten.nibe F470 har två energisnåla fläktar som ventilerar bostaden med en kombination av frånluftsutsug och uppvärmd tilluft. Frånluften sugs ut ur bostaden och uteluften sugs in genom en kanal genom ytterväggen. När uteluften passerar genom värmepumpen värms den vid behov upp och distribueras till de rum där den behövs. NIBE F470 kan anslutas till alla lågtempererade värmedistributionssystem såsom vattenradiatorer och golvvärme. Dessutom är den klar för anslutning till ett antal externa produkter och tillbehör. En tydlig, lättavläst display ger information om värmepumpens status, drifttid och temperatur. Värme, varmvattenproduktion och till och med ventilation kan schemaläggas för varje dag eller för längre perioder som semestrar. Värmepumpen är utrustad med en snygg och stilren aluminiumlucka. Värmepumpen har också en USB-port som gör att det går snabbt att uppdatera programvara och ladda ned driftdata. NIBE F470 Höjd/Bredd/Djup 2100/600/616 mm Nettovikt 218 kg Vattenvolym, panndel 70 liter Varmvattenkapacitet 40 normalläge 281 liter Duschminuter (10 liter/min) ca 28 minuter Spänning 400 V~ 3-fas + N Köldmedium R290 (propan) Avgiven effekt, kompressor* 2,18 kw COP* 3,93 Effekt elpatron 10,25 kw Korrosionsskydd Koppar Besparing/år** kwh RSK-nummer NIBE FRÅNLUFT 21

22 NIBE F750 * EN14511, A20(12)W35 vid 216 m 3 /h. ** EN14511, A20(12)W35 vid 252 m 3 /h, min. kompressoreffekt. *** Värdet varierar beroende på energiuttag och frånluftsflöde. NIBE F750 är utvecklad för att möta de nya hårdare byggreglerna men passar även utmärkt för utbyte. NIBE F750 har en stor, kraftig kompressor som kan uppfylla energibehovet i en bostad på upp till omkring 200 m 2. NIBE F750 levereras som ett komplett paket som kan förse din bostad med värme, varmvatten och ventilation. Eftersom kompressorn är inverterstyrd är driften mycket ekonomisk och värmeeffekten två eller till och med tre gånger så hög som för tidigare frånsluftsmodeller. Tillsammans med andra verkningsgradshöjande funktioner ger detta minimal energiförbrukning. En väl isolerad varmvattentank minimerar värmeförlusten, medan energisnål cirkulationspump och fläkt i ventilationsenheten hjälper till att hålla energiförbrukningen så låg som möjligt. NIBE F750 har en nyskapande färgdisplay med enkla menyer och tydligt symbolspråk vilket gör att du smidigt kan styra förbrukning och överblicka exempelvis drifttid, eller skapa egna, personliga inställningar. Värmepumpen är utrustad med en snygg och stilren aluminiumlucka. Värmepumpen har också en USB-port som gör att det går snabbt att uppdatera programvara och ladda ned driftdata. NIBE F750 Höjd/Bredd/Djup 2100/600/610 mm Nettovikt 235 kg Vattenvolym, panndel 25 liter Varmvattenkapacitet 40 normalläge 244 liter Duschminuter (10 liter/min) ca 24 minuter Spänning 400 V (3-fas+N) Köldmedium R407C Effektområde kompressor 1,5 6 kw Avgiven effekt, kompressor* 4,06 kw COP** 4,72 Effekt elpatron 0,5 6,5 kw Korrosionsskydd Koppar Besparing/år*** kwh RSK-nummer NIBE FLM-modul + NIBE F1255 * Värdet varierar beroende på modell och energiuttag. Besparingen kan bli ännu större om du kombinerar en avancerad bergvärmepump med en frånluftsmodul. NIBE FLM frånluftsmodul är framtagen för att fungera tillsammans med NIBEs bergvärmepumpar. Den återvinner värme från mekaniska frånluftssystem, vilket ger bättre luftkvalitet inomhus och sänker uppvärmningskostnaden. Den inbyggda energisnåla fläktens varvtal kan ställas in beroende på ventilationsbehovet. Allt som händer visas på värmepumpens display och kan centralstyras tillsammans med själva värmepumpen, vilket gör det ännu lättare för dig att själv optimera hushållets energibesparing. Modulen kan monteras direkt på värmepumpen eller hängas på väggen. Kombinera med en NIBE F1255, en mycket avancerad varvtalsstyrd bergvärmepump som har inbyggd varmvattenberedare, elpatron, energisnål cirkulationspump samt styrsystem. F1255 är lämplig att ansluta till värmedistributionssystem som radiatorer, konvektorer eller golvvärme och genererar värme säkert och ekonomiskt.den passar även utmärkt om ni planerar att skaffa pool. NIBE F1255 har en nyskapande färgdisplay med enkla menyer och tydligt symbolspråk vilket gör att du smidigt kan styra förbrukning och överblicka exempelvis drifttid, eller skapa egna, personliga inställningar. Värmepumpen är utrustad med en snygg och stilren aluminiumlucka. NIBE FLM och NIBE F1255 Storlekar F1255 6, 16 kw Höjd/Bredd/Djup 2100/600/625 mm Nettovikt 245 kg Normalläge varmvattenkapacitet liter Duschminuter (10 liter/min) ca 24 minuter Spänning 400 V (3-fas+N) Köldmedium R407C Effekt elpatron 6,5, 9 kw Korrosionsskydd Koppar Besparing/år* kwh RSK-nummer, FLM RSK-nummer, F1255, 6 kw RSK-nummer, F1255, 16 kw NIBE FRÅNLUFT

23 NIBE Uplink Frihet var du vill, när du vill Den grundläggande principen bakom bergvärme är mycket enkel, men vi på NIBE har utvecklat tekniken över åren och tagit fram allt mer sofistikerade och avancerade produkter. Nu har vi gått ännu ett steg längre. Det kallar vi NIBE frihet. Håll dig uppdaterad NIBE Uplink håller reda på vilken mjukvara som passar din anläggning och låter dig ladda hem och uppgradera till den senaste versionen. Med NIBE Uplink och internet får du en snabb överblick och aktuell status på värmen och värmepumpen i din fastighet. Du får ett överskådligt och bra underlag där du kan följa och styra värmen och varmvattenkomforten. Vid en eventuell driftstörning får du dessutom ett larm direkt i mejlen, vilket ger möjlighet till snabba motåtgärder. Med NIBE Uplink kan du styra komforten i din fastighet var du vill och när du vill. Det kallar vi NIBE frihet. NYHET! NIBE Smart Price Adaption Sänker dina energikostnader
