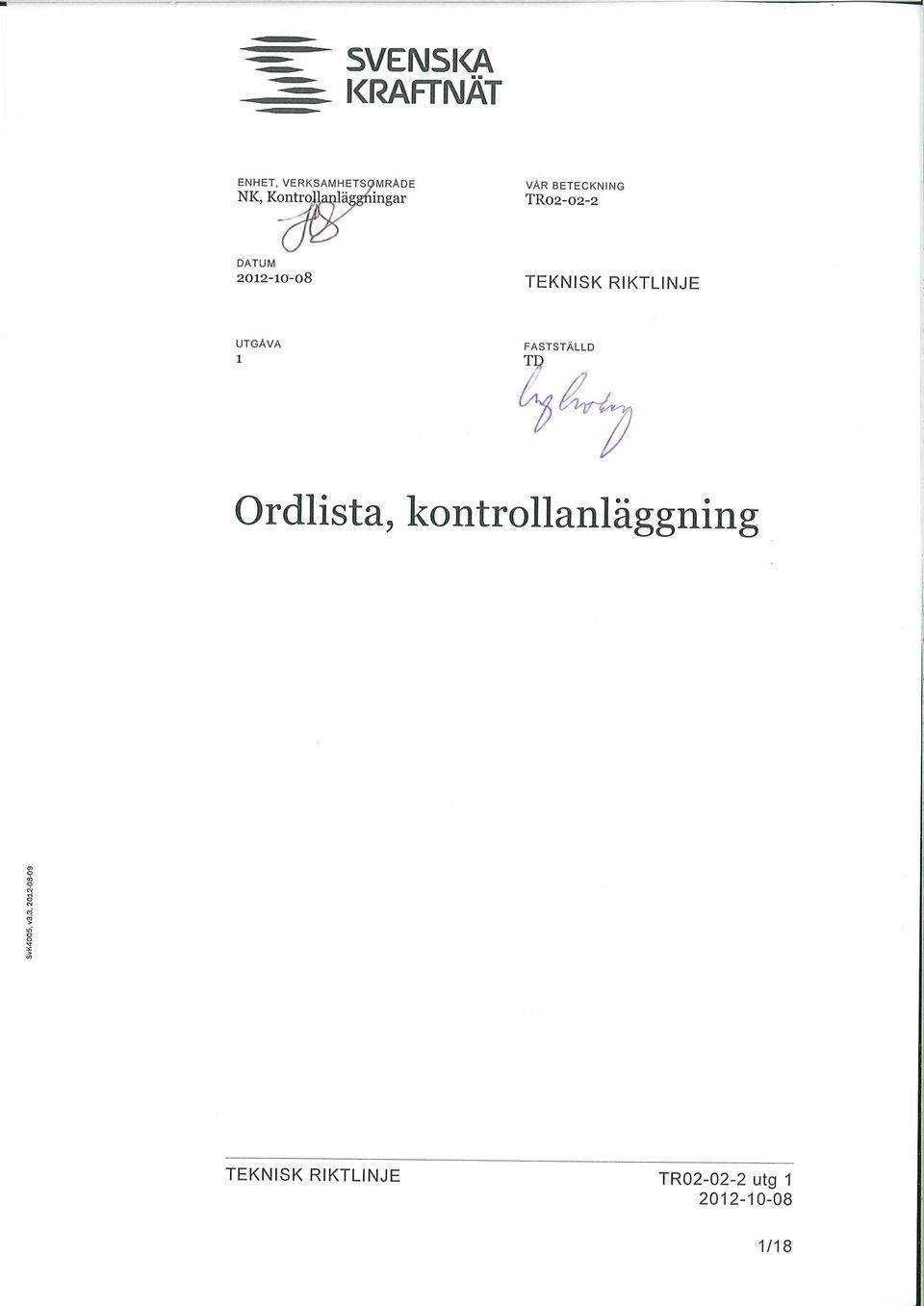

Uppdateringar. TEKNISK RIKTLINJE TR utg /18. Utgåva Ändringsnot Datum. 1 Ny riktlinje
|
|
- Fredrik Berg
- för 8 år sedan
- Visningar:
Transkript
1

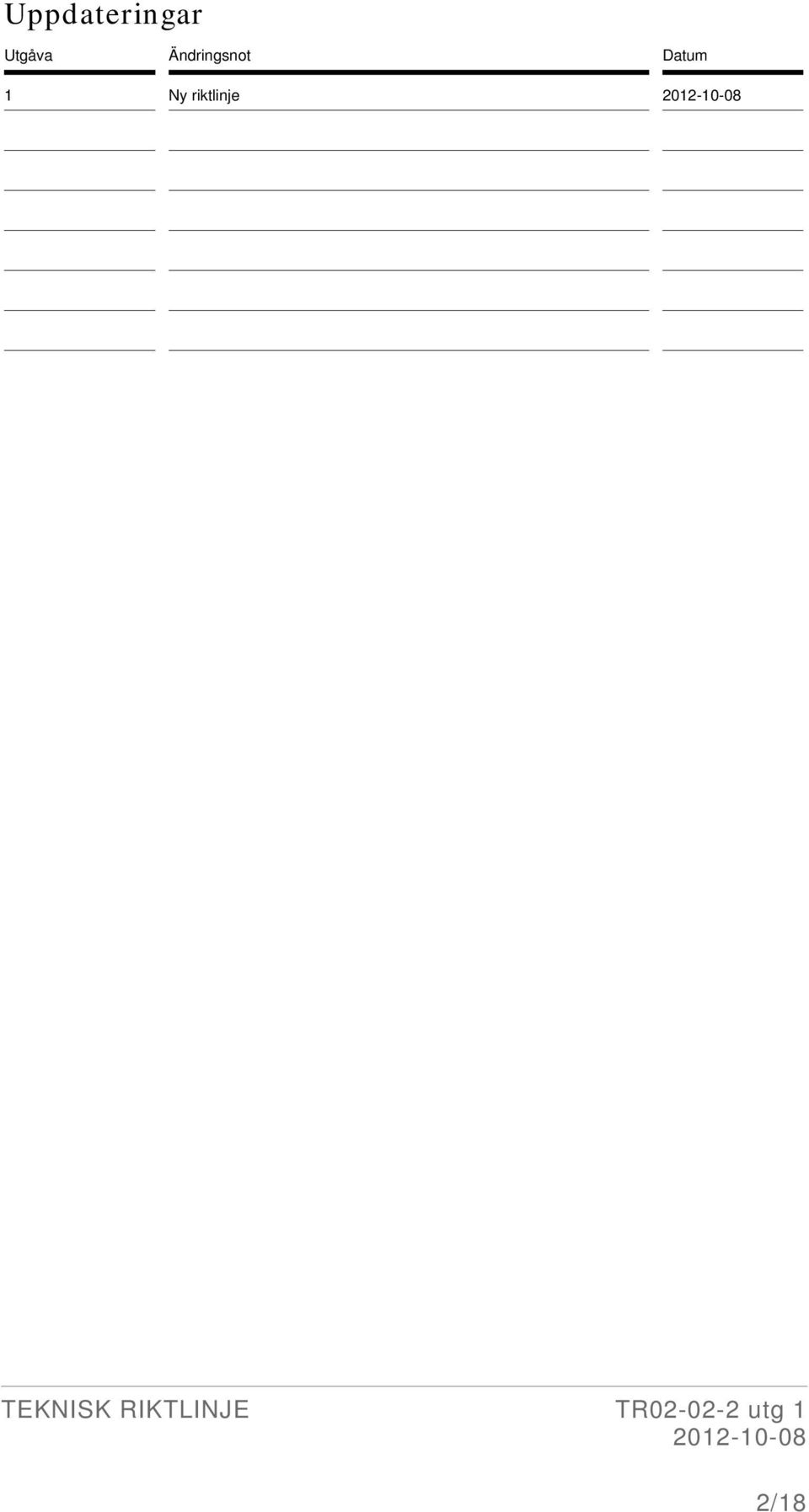

2 Uppdateringar Utgåva Ändringsnot Datum 1 Ny riktlinje 2/18

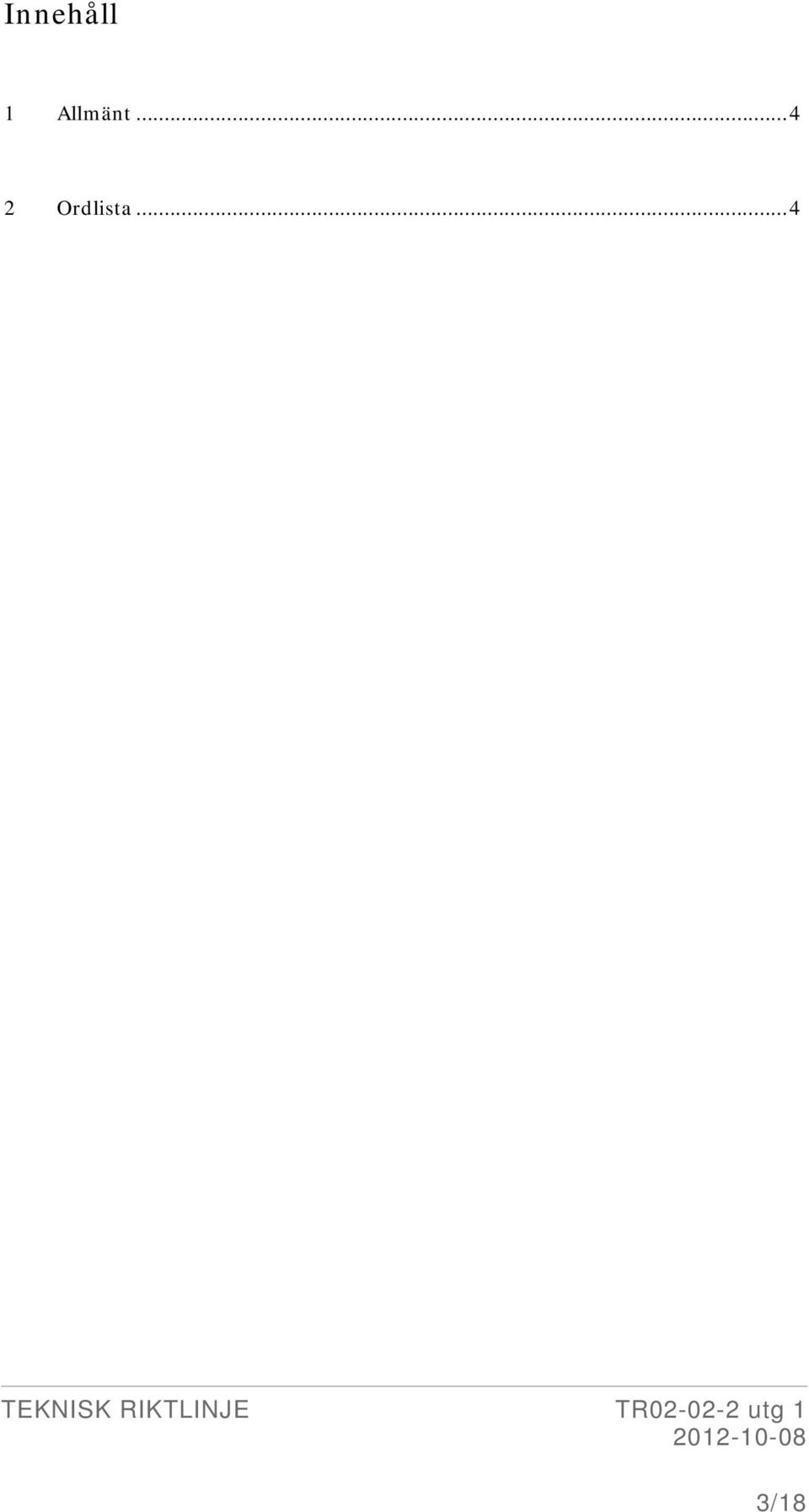

3 Innehåll 1 Allmänt Ordlista /18

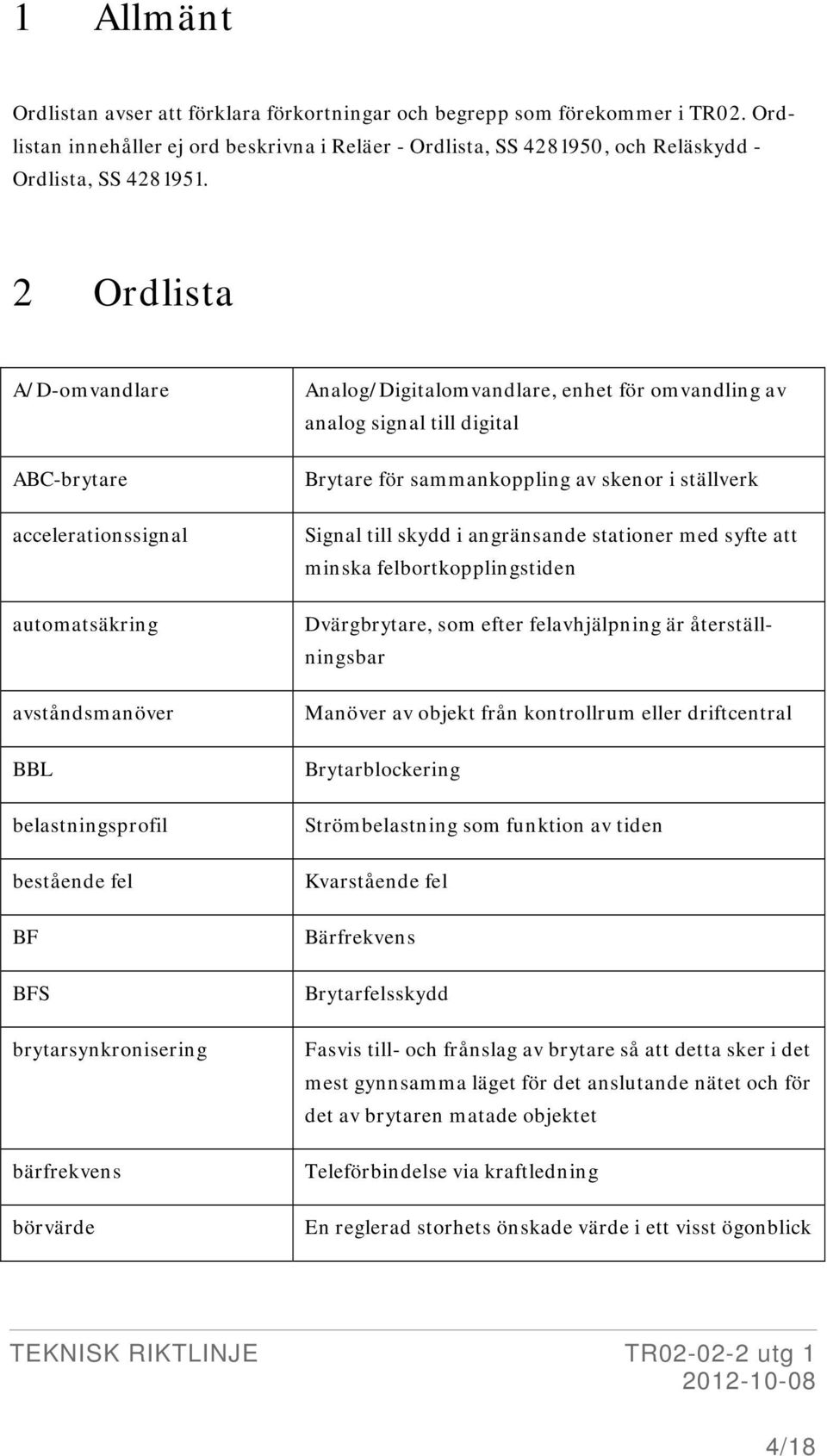

4 1 Allmänt Ordlistan avser att förklara förkortningar och begrepp som förekommer i TR02. Ordlistan innehåller ej ord beskrivna i Reläer - Ordlista, SS , och Reläskydd - Ordlista, SS Ordlista A/D-omvandlare ABC-brytare accelerationssignal automatsäkring avståndsmanöver BBL belastningsprofil bestående fel BF BFS brytarsynkronisering bärfrekvens börvärde Analog/Digitalomvandlare, enhet för omvandling av analog signal till digital Brytare för sammankoppling av skenor i ställverk Signal till skydd i angränsande stationer med syfte att minska felbortkopplingstiden Dvärgbrytare, som efter felavhjälpning är återställningsbar Manöver av objekt från kontrollrum eller driftcentral Brytarblockering Strömbelastning som funktion av tiden Kvarstående fel Bärfrekvens Brytarfelsskydd Fasvis till- och frånslag av brytare så att detta sker i det mest gynnsamma läget för det anslutande nätet och för det av brytaren matade objektet Teleförbindelse via kraftledning En reglerad storhets önskade värde i ett visst ögonblick 4/18
5 cirkulationsström DDN debiteringsmätning definitivutlösning deltalindning diazedsäkring differentialström direktjordning direktmanöver driftform driftlarm DS DUBA DUBA-plan dubbelfrekvensmeter dubbelindikering dubbelvoltmeter DWDM dödband Ström som uppkommer i parallella transformatorer med olika omsättningsförhållanden Driftdatanätet Energimätning för debitering Utlösning från skydd, vakter eller automatiker där SÅI saknas eller utlösning efter inkoppling från SÅI mot kvarstående fel Lindning kopplad i delta, utan nollpunkt Smältsäkring Skillnad mellan två eller flera strömmar Lågohmig jordning av ett systems nollpunkt Manöver görs vid objektet Anger varifrån en station övervakas Larm vid onormala händelser eller drifttillstånd i anläggning Strömdifferentialskydd DriftUppByggnadsAutomatik Funktionsplan för varje enskild DUBA Instrument tillhörande FPS-utrustning för visning av båda spänningarnas frekvens Lägesindikering via två kontakter, den ena normalt öppen och den andra normalt sluten Instrument tillhörande FPS-utrustning för visning av båda spänningarnas amplitud Wavelength division multiplexing. En multiplexteknik för att optiskt blanda olika våglängder Hysteres, dvs intervall inom vilket en insignal ej påverkar utsignalen 5/18

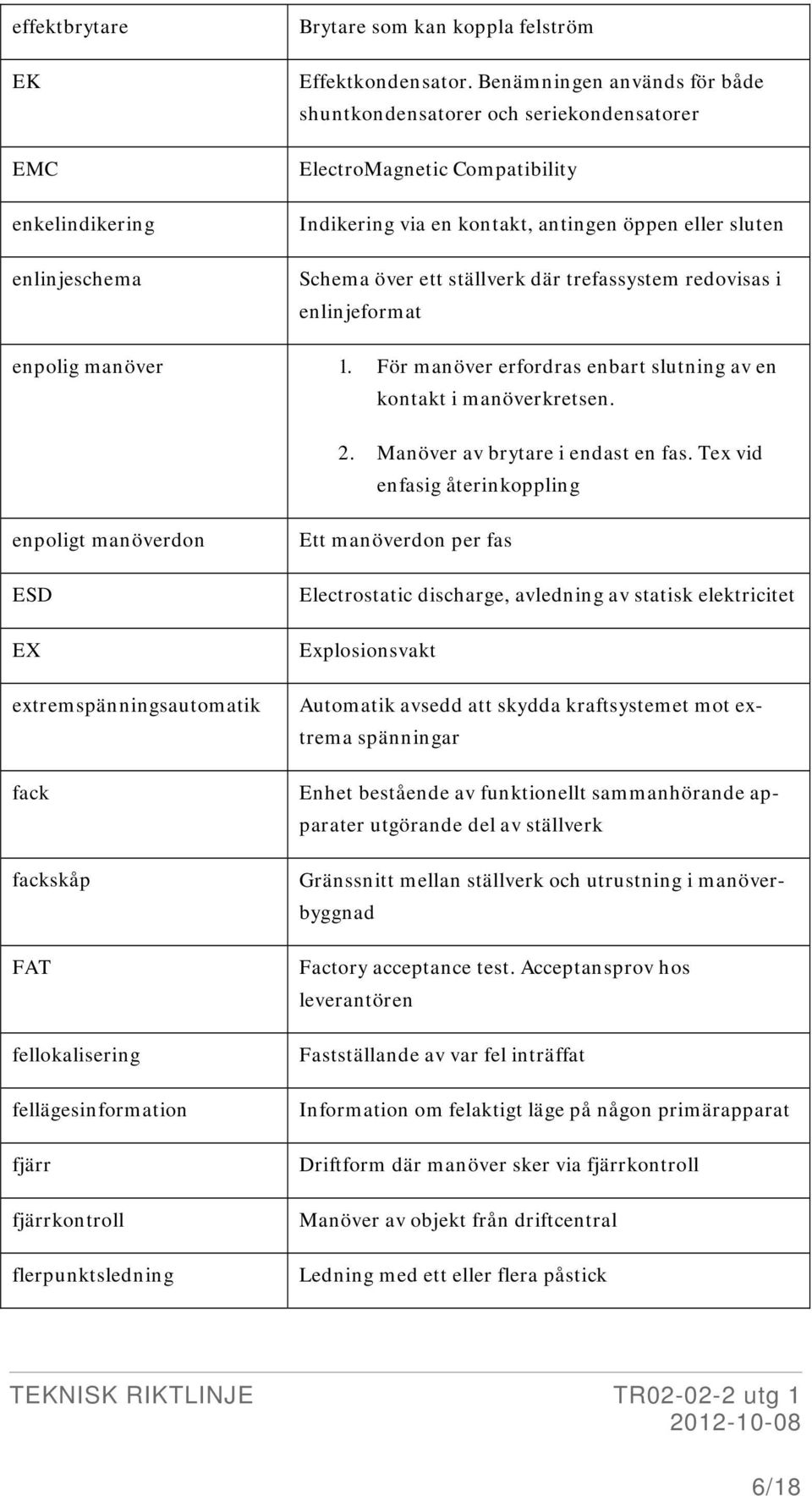

6 effektbrytare EK EMC enkelindikering enlinjeschema Brytare som kan koppla felström Effektkondensator. Benämningen används för både shuntkondensatorer och seriekondensatorer ElectroMagnetic Compatibility Indikering via en kontakt, antingen öppen eller sluten Schema över ett ställverk där trefassystem redovisas i enlinjeformat enpolig manöver 1. För manöver erfordras enbart slutning av en kontakt i manöverkretsen. 2. Manöver av brytare i endast en fas. Tex vid enfasig återinkoppling enpoligt manöverdon ESD EX extremspänningsautomatik fack fackskåp FAT fellokalisering fellägesinformation fjärr fjärrkontroll flerpunktsledning Ett manöverdon per fas Electrostatic discharge, avledning av statisk elektricitet Explosionsvakt Automatik avsedd att skydda kraftsystemet mot extrema spänningar Enhet bestående av funktionellt sammanhörande apparater utgörande del av ställverk Gränssnitt mellan ställverk och utrustning i manöverbyggnad Factory acceptance test. Acceptansprov hos leverantören Fastställande av var fel inträffat Information om felaktigt läge på någon primärapparat Driftform där manöver sker via fjärrkontroll Manöver av objekt från driftcentral Ledning med ett eller flera påstick 6/18

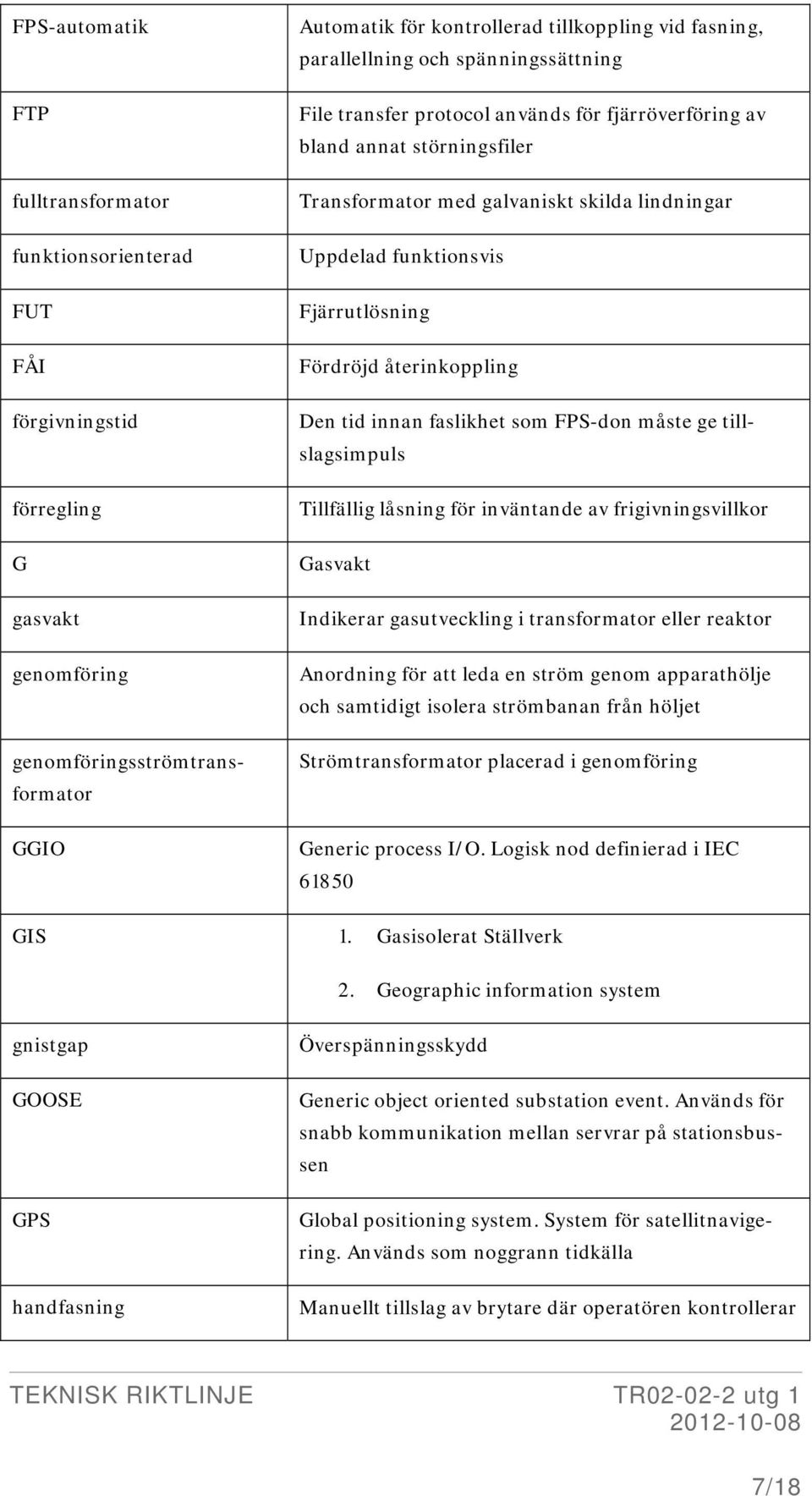

7 Automatik för kontrollerad tillkoppling vid fasning, parallellning och spänningssättning File transfer protocol används för fjärröverföring av bland annat störningsfiler Transformator med galvaniskt skilda lindningar Uppdelad funktionsvis Fjärrutlösning Fördröjd återinkoppling Den tid innan faslikhet som FPS-don måste ge tillslagsimpuls Tillfällig låsning för inväntande av frigivningsvillkor Gasvakt Indikerar gasutveckling i transformator eller reaktor Anordning för att leda en ström genom apparathölje och samtidigt isolera strömbanan från höljet Strömtransformator placerad i genomföring Generic process I/O. Logisk nod definierad i IEC FPS-automatik FTP fulltransformator funktionsorienterad FUT FÅI förgivningstid förregling G gasvakt genomföring genomföringsströmtransformator GGIO GIS 1. Gasisolerat Ställverk 2. Geographic information system gnistgap GOOSE GPS handfasning Överspänningsskydd Generic object oriented substation event. Används för snabb kommunikation mellan servrar på stationsbussen Global positioning system. System för satellitnavigering. Används som noggrann tidkälla Manuellt tillslag av brytare där operatören kontrollerar 7/18

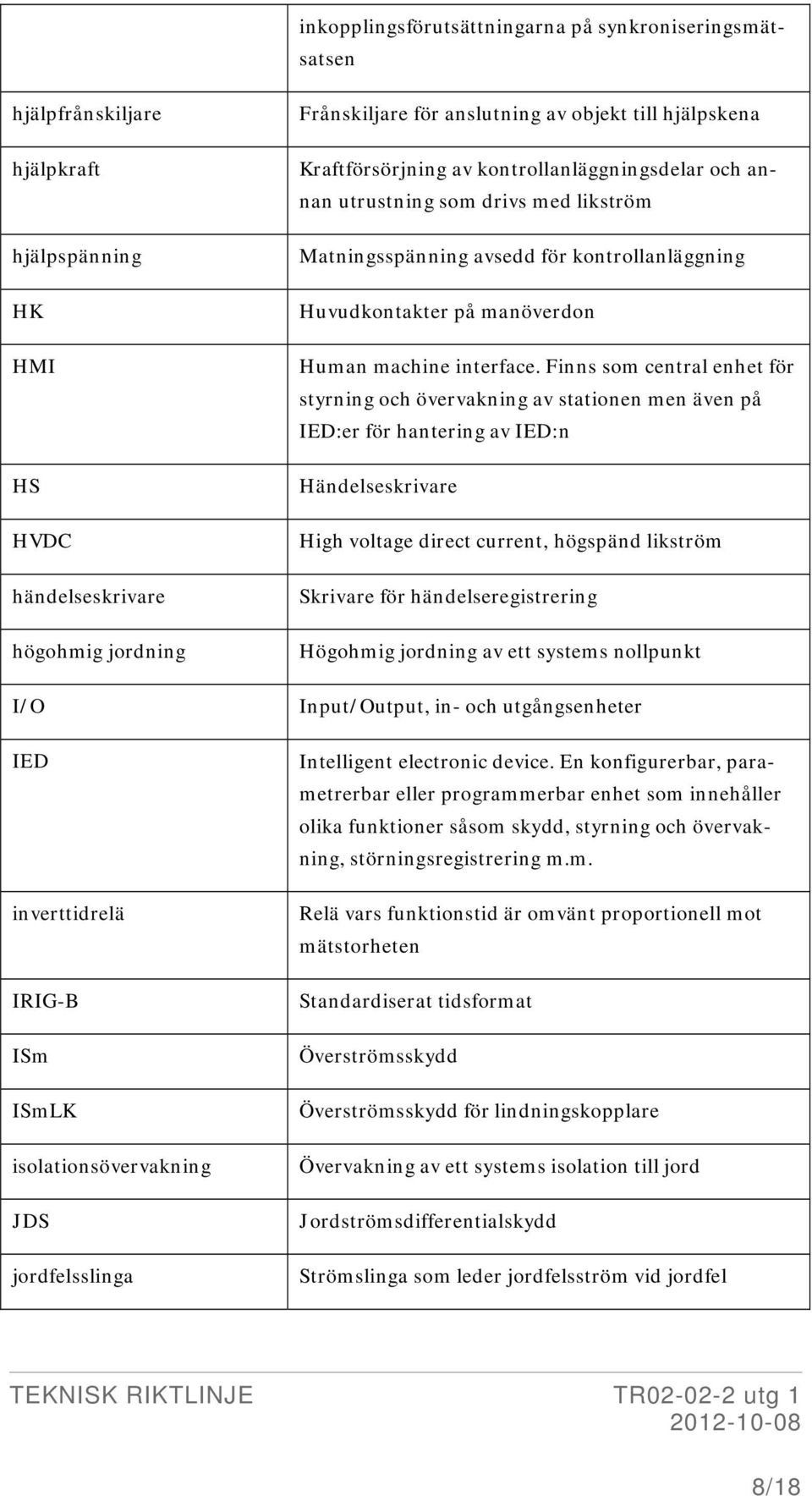

8 inkopplingsförutsättningarna på synkroniseringsmätsatsen hjälpfrånskiljare hjälpkraft hjälpspänning HK HMI HS HVDC händelseskrivare högohmig jordning I/O IED inverttidrelä IRIG-B ISm ISmLK isolationsövervakning JDS jordfelsslinga Frånskiljare för anslutning av objekt till hjälpskena Kraftförsörjning av kontrollanläggningsdelar och annan utrustning som drivs med likström Matningsspänning avsedd för kontrollanläggning Huvudkontakter på manöverdon Human machine interface. Finns som central enhet för styrning och övervakning av stationen men även på IED:er för hantering av IED:n Händelseskrivare High voltage direct current, högspänd likström Skrivare för händelseregistrering Högohmig jordning av ett systems nollpunkt Input/Output, in- och utgångsenheter Intelligent electronic device. En konfigurerbar, parametrerbar eller programmerbar enhet som innehåller olika funktioner såsom skydd, styrning och övervakning, störningsregistrering m.m. Relä vars funktionstid är omvänt proportionell mot mätstorheten Standardiserat tidsformat Överströmsskydd Överströmsskydd för lindningskopplare Övervakning av ett systems isolation till jord Jordströmsdifferentialskydd Strömslinga som leder jordfelsström vid jordfel 8/18

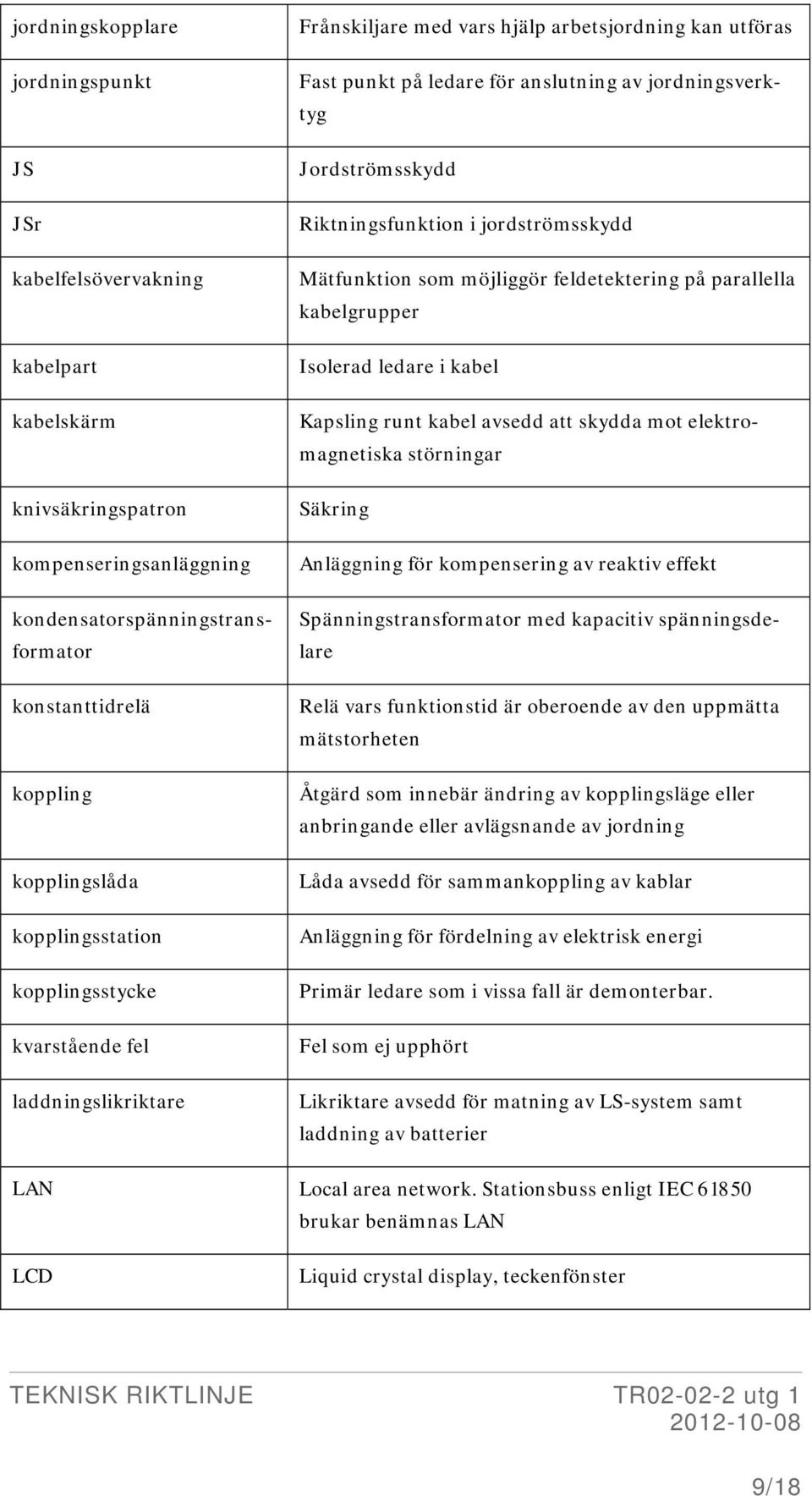

9 jordningskopplare jordningspunkt JS JSr kabelfelsövervakning kabelpart kabelskärm knivsäkringspatron kompenseringsanläggning kondensatorspänningstransformator konstanttidrelä koppling kopplingslåda kopplingsstation kopplingsstycke kvarstående fel laddningslikriktare Frånskiljare med vars hjälp arbetsjordning kan utföras Fast punkt på ledare för anslutning av jordningsverktyg Jordströmsskydd Riktningsfunktion i jordströmsskydd Mätfunktion som möjliggör feldetektering på parallella kabelgrupper Isolerad ledare i kabel Kapsling runt kabel avsedd att skydda mot elektromagnetiska störningar Säkring Anläggning för kompensering av reaktiv effekt Spänningstransformator med kapacitiv spänningsdelare Relä vars funktionstid är oberoende av den uppmätta mätstorheten Åtgärd som innebär ändring av kopplingsläge eller anbringande eller avlägsnande av jordning Låda avsedd för sammankoppling av kablar Anläggning för fördelning av elektrisk energi Primär ledare som i vissa fall är demonterbar. Fel som ej upphört Likriktare avsedd för matning av LS-system samt laddning av batterier LAN Local area network. Stationsbuss enligt IEC brukar benämnas LAN LCD Liquid crystal display, teckenfönster 9/18

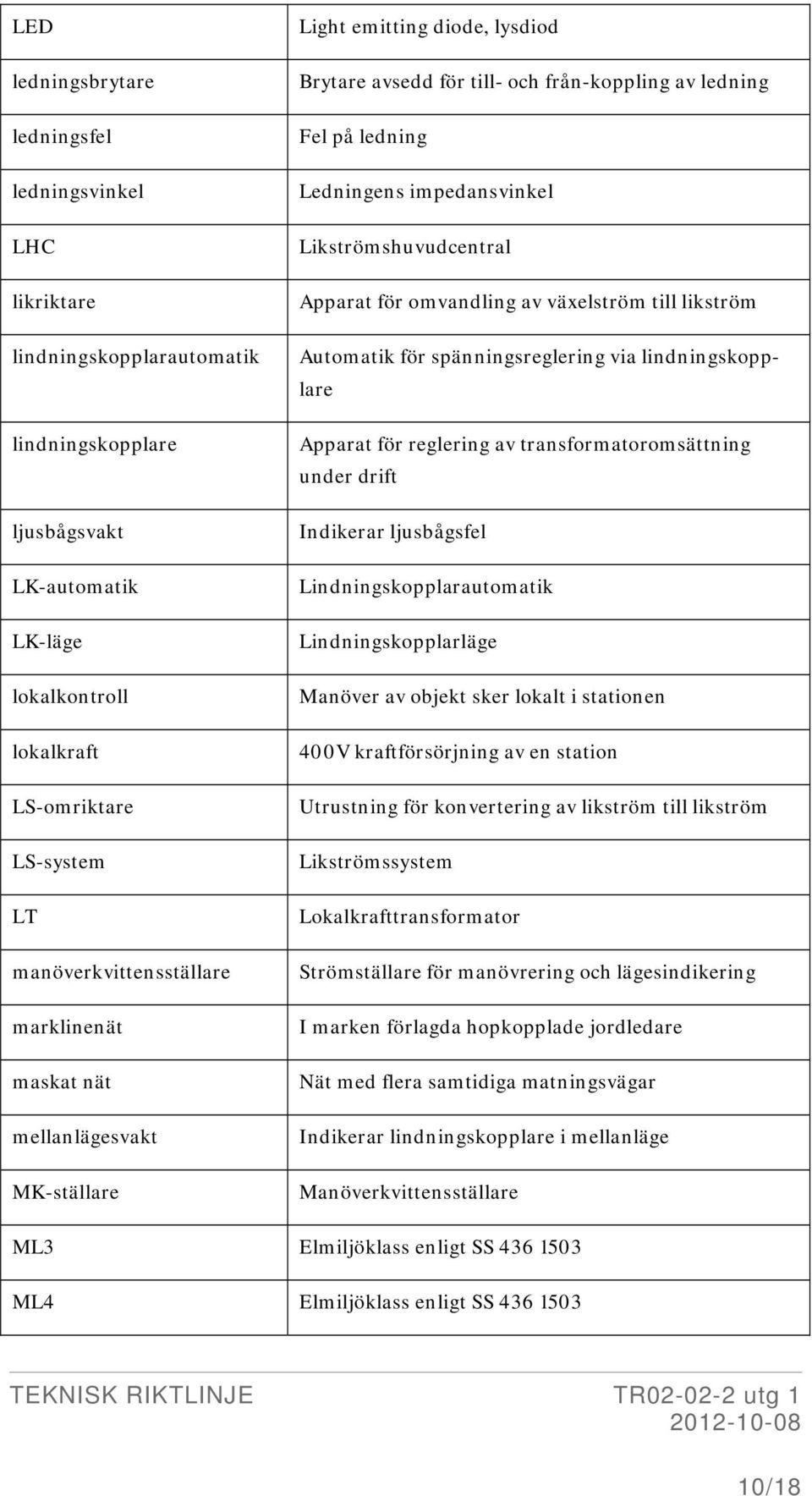

10 LED ledningsbrytare ledningsfel ledningsvinkel LHC likriktare lindningskopplarautomatik lindningskopplare ljusbågsvakt LK-automatik LK-läge lokalkontroll lokalkraft LS-omriktare LS-system LT manöverkvittensställare marklinenät maskat nät mellanlägesvakt MK-ställare Light emitting diode, lysdiod Brytare avsedd för till- och från-koppling av ledning Fel på ledning Ledningens impedansvinkel Likströmshuvudcentral Apparat för omvandling av växelström till likström Automatik för spänningsreglering via lindningskopplare Apparat för reglering av transformatoromsättning under drift Indikerar ljusbågsfel Lindningskopplarautomatik Lindningskopplarläge Manöver av objekt sker lokalt i stationen 400V kraftförsörjning av en station Utrustning för konvertering av likström till likström Likströmssystem Lokalkrafttransformator Strömställare för manövrering och lägesindikering I marken förlagda hopkopplade jordledare Nät med flera samtidiga matningsvägar Indikerar lindningskopplare i mellanläge Manöverkvittensställare ML3 Elmiljöklass enligt SS ML4 Elmiljöklass enligt SS /18

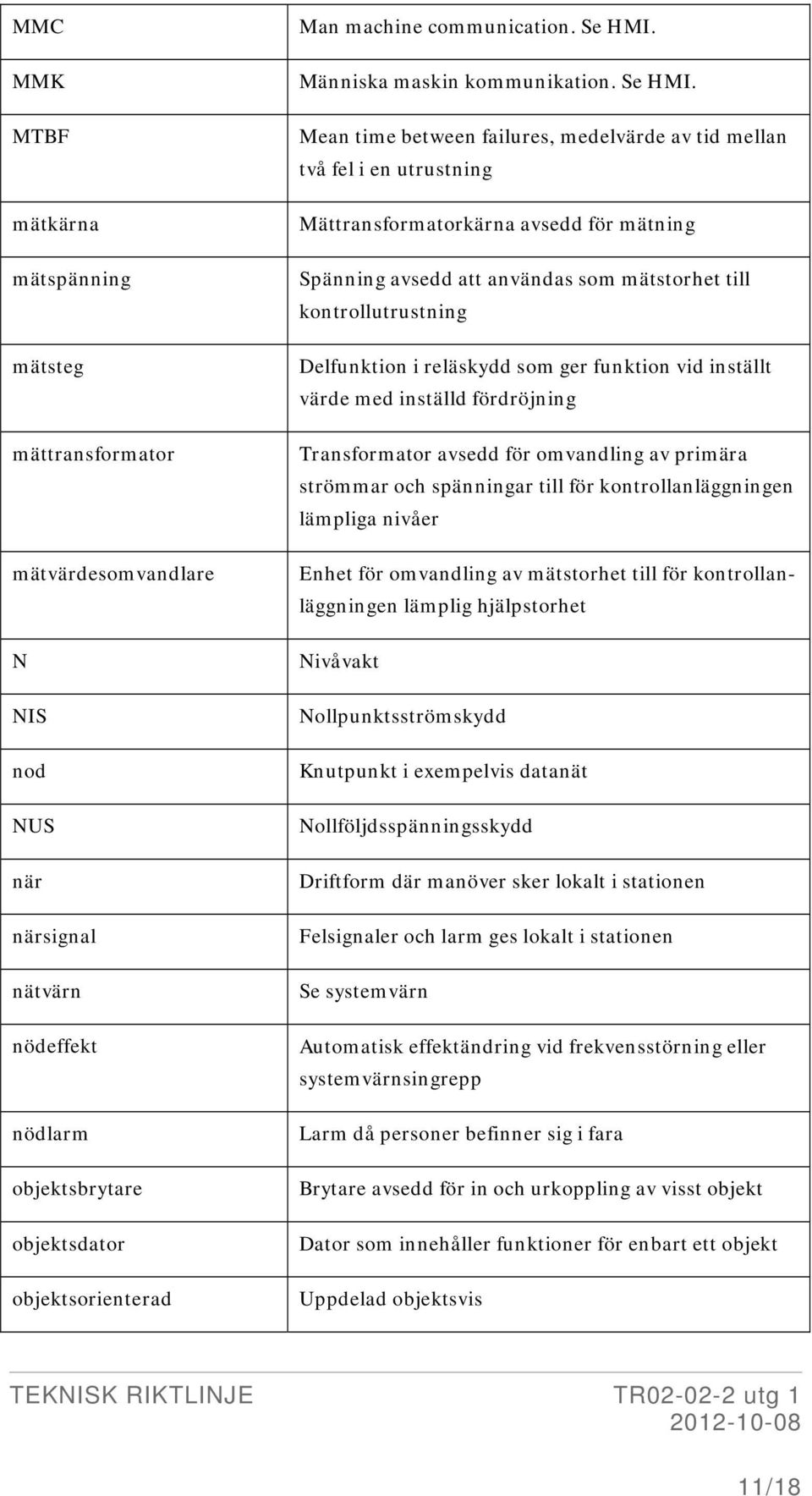

11 MMC MMK MTBF mätkärna mätspänning mätsteg mättransformator mätvärdesomvandlare N NIS nod NUS när närsignal nätvärn nödeffekt nödlarm objektsbrytare objektsdator objektsorienterad Man machine communication. Se HMI. Människa maskin kommunikation. Se HMI. Mean time between failures, medelvärde av tid mellan två fel i en utrustning Mättransformatorkärna avsedd för mätning Spänning avsedd att användas som mätstorhet till kontrollutrustning Delfunktion i reläskydd som ger funktion vid inställt värde med inställd fördröjning Transformator avsedd för omvandling av primära strömmar och spänningar till för kontrollanläggningen lämpliga nivåer Enhet för omvandling av mätstorhet till för kontrollanläggningen lämplig hjälpstorhet Nivåvakt Nollpunktsströmskydd Knutpunkt i exempelvis datanät Nollföljdsspänningsskydd Driftform där manöver sker lokalt i stationen Felsignaler och larm ges lokalt i stationen Se systemvärn Automatisk effektändring vid frekvensstörning eller systemvärnsingrepp Larm då personer befinner sig i fara Brytare avsedd för in och urkoppling av visst objekt Dator som innehåller funktioner för enbart ett objekt Uppdelad objektsvis 11/18

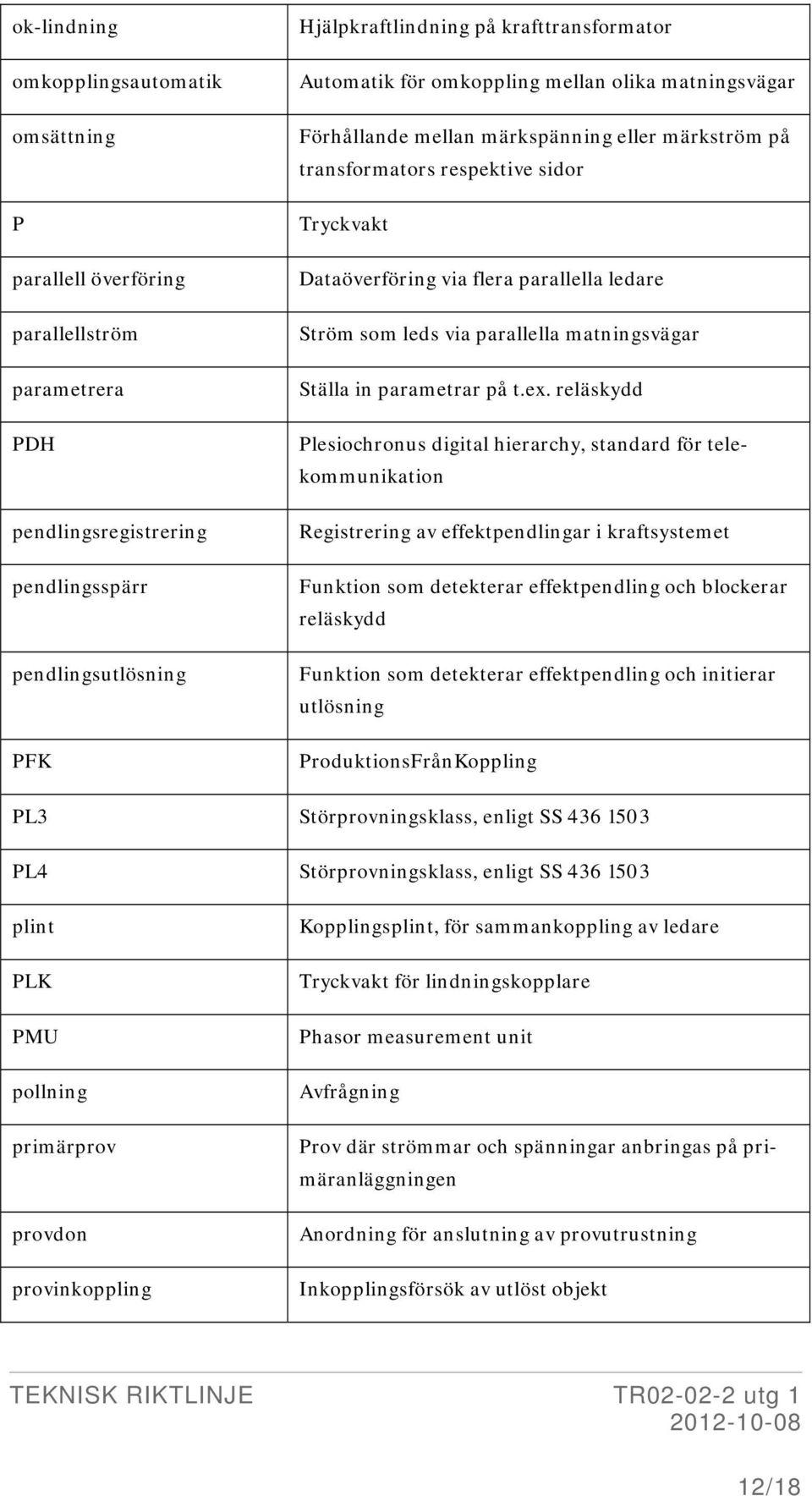

12 ok-lindning omkopplingsautomatik omsättning P parallell överföring parallellström parametrera PDH pendlingsregistrering pendlingsspärr pendlingsutlösning PFK Hjälpkraftlindning på krafttransformator Automatik för omkoppling mellan olika matningsvägar Förhållande mellan märkspänning eller märkström på transformators respektive sidor Tryckvakt Dataöverföring via flera parallella ledare Ström som leds via parallella matningsvägar Ställa in parametrar på t.ex. reläskydd Plesiochronus digital hierarchy, standard för telekommunikation Registrering av effektpendlingar i kraftsystemet Funktion som detekterar effektpendling och blockerar reläskydd Funktion som detekterar effektpendling och initierar utlösning ProduktionsFrånKoppling PL3 Störprovningsklass, enligt SS PL4 Störprovningsklass, enligt SS plint PLK PMU pollning primärprov provdon provinkoppling Kopplingsplint, för sammankoppling av ledare Tryckvakt för lindningskopplare Phasor measurement unit Avfrågning Prov där strömmar och spänningar anbringas på primäranläggningen Anordning för anslutning av provutrustning Inkopplingsförsök av utlöst objekt 12/18

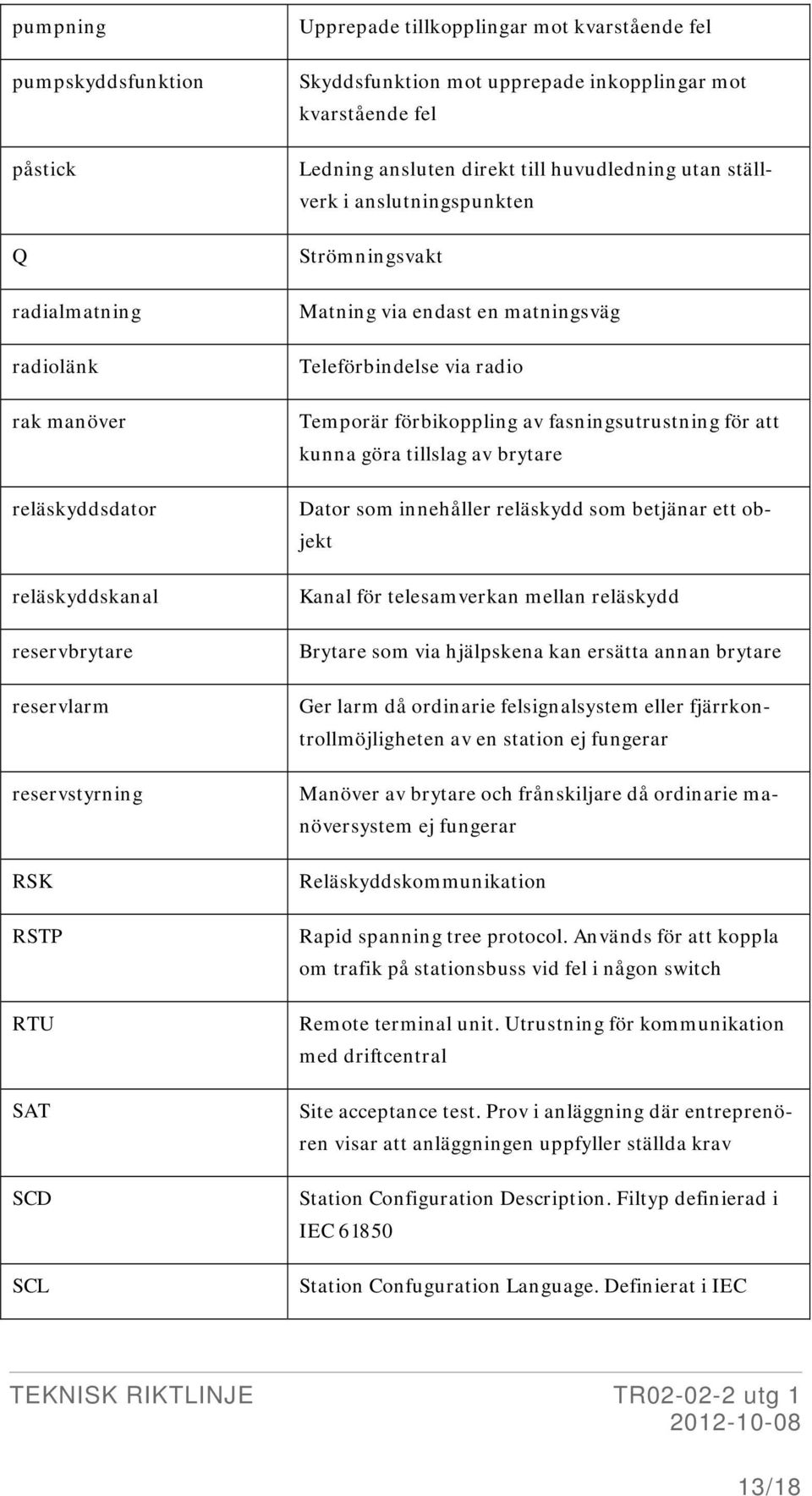

13 pumpning pumpskyddsfunktion påstick Q radialmatning radiolänk rak manöver reläskyddsdator reläskyddskanal reservbrytare reservlarm reservstyrning RSK RSTP RTU SAT SCD SCL Upprepade tillkopplingar mot kvarstående fel Skyddsfunktion mot upprepade inkopplingar mot kvarstående fel Ledning ansluten direkt till huvudledning utan ställverk i anslutningspunkten Strömningsvakt Matning via endast en matningsväg Teleförbindelse via radio Temporär förbikoppling av fasningsutrustning för att kunna göra tillslag av brytare Dator som innehåller reläskydd som betjänar ett objekt Kanal för telesamverkan mellan reläskydd Brytare som via hjälpskena kan ersätta annan brytare Ger larm då ordinarie felsignalsystem eller fjärrkontrollmöjligheten av en station ej fungerar Manöver av brytare och frånskiljare då ordinarie manöversystem ej fungerar Reläskyddskommunikation Rapid spanning tree protocol. Används för att koppla om trafik på stationsbuss vid fel i någon switch Remote terminal unit. Utrustning för kommunikation med driftcentral Site acceptance test. Prov i anläggning där entreprenören visar att anläggningen uppfyller ställda krav Station Configuration Description. Filtyp definierad i IEC Station Confuguration Language. Definierat i IEC 13/18

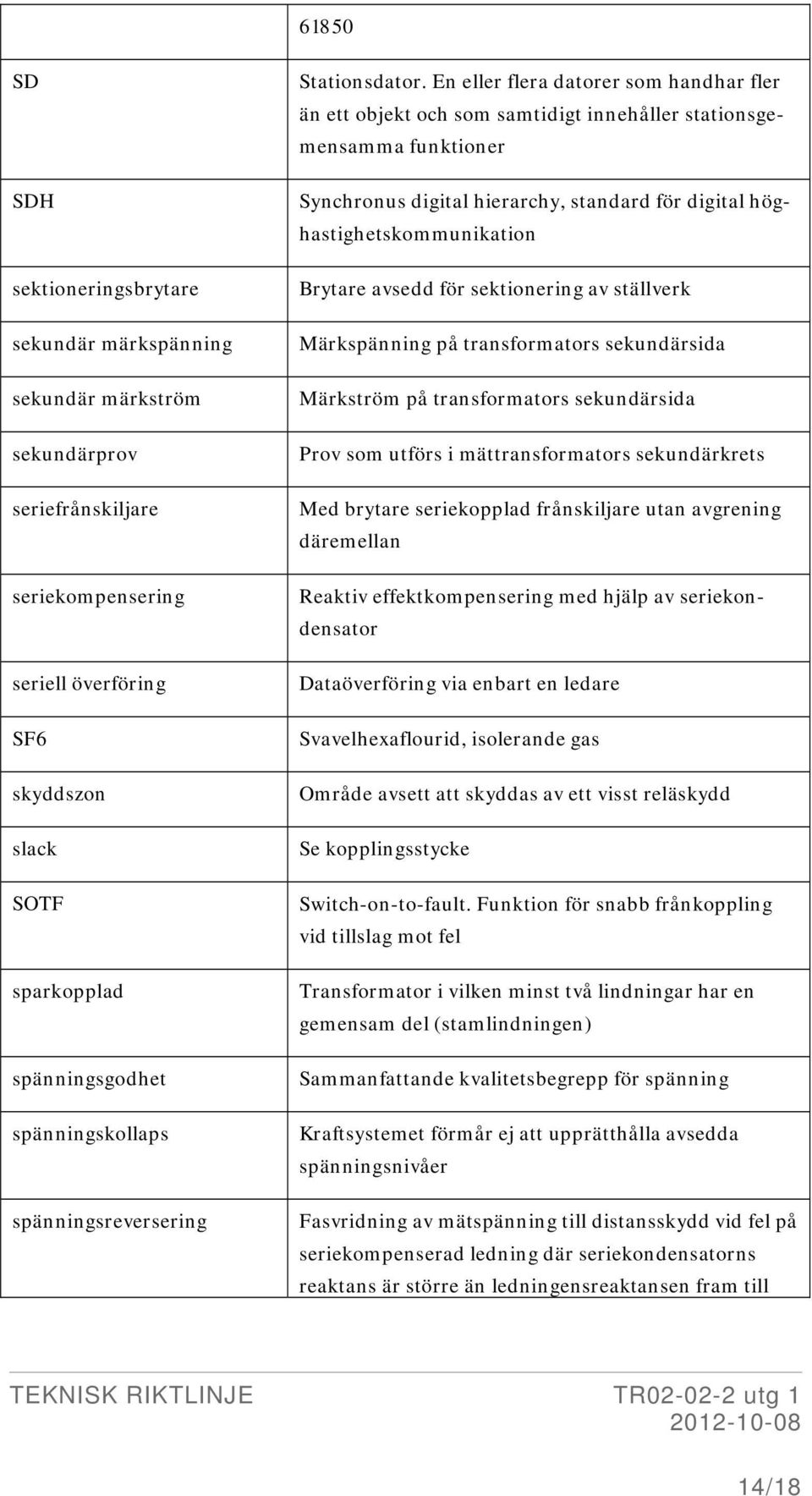

14 61850 SD SDH sektioneringsbrytare sekundär märkspänning sekundär märkström sekundärprov seriefrånskiljare seriekompensering seriell överföring SF6 skyddszon slack SOTF sparkopplad spänningsgodhet spänningskollaps spänningsreversering Stationsdator. En eller flera datorer som handhar fler än ett objekt och som samtidigt innehåller stationsgemensamma funktioner Synchronus digital hierarchy, standard för digital höghastighetskommunikation Brytare avsedd för sektionering av ställverk Märkspänning på transformators sekundärsida Märkström på transformators sekundärsida Prov som utförs i mättransformators sekundärkrets Med brytare seriekopplad frånskiljare utan avgrening däremellan Reaktiv effektkompensering med hjälp av seriekondensator Dataöverföring via enbart en ledare Svavelhexaflourid, isolerande gas Område avsett att skyddas av ett visst reläskydd Se kopplingsstycke Switch-on-to-fault. Funktion för snabb frånkoppling vid tillslag mot fel Transformator i vilken minst två lindningar har en gemensam del (stamlindningen) Sammanfattande kvalitetsbegrepp för spänning Kraftsystemet förmår ej att upprätthålla avsedda spänningsnivåer Fasvridning av mätspänning till distansskydd vid fel på seriekompenserad ledning där seriekondensatorns reaktans är större än ledningensreaktansen fram till 14/18

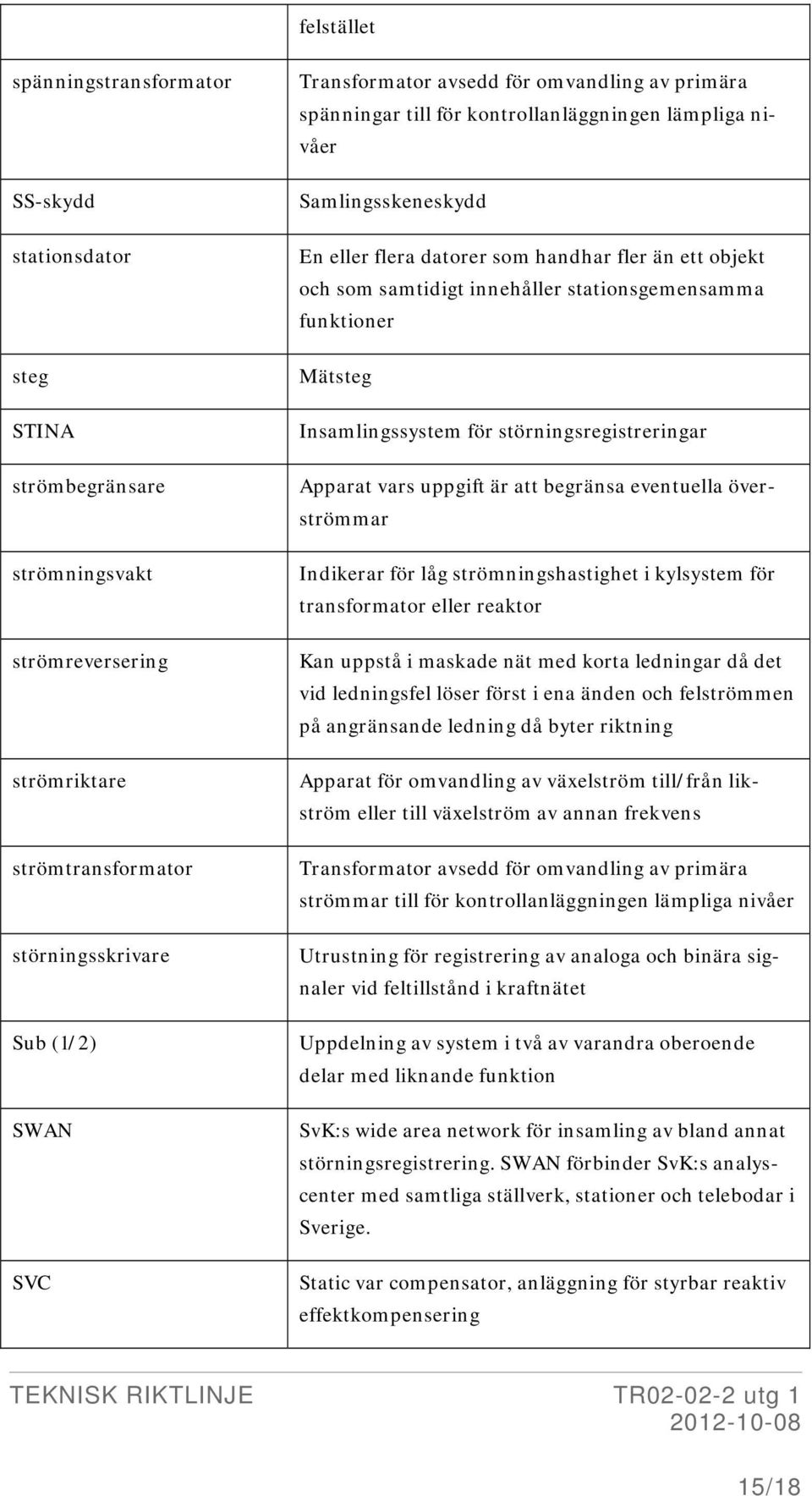

15 felstället spänningstransformator SS-skydd stationsdator steg STINA strömbegränsare strömningsvakt strömreversering strömriktare strömtransformator störningsskrivare Sub (1/2) SWAN SVC Transformator avsedd för omvandling av primära spänningar till för kontrollanläggningen lämpliga nivåer Samlingsskeneskydd En eller flera datorer som handhar fler än ett objekt och som samtidigt innehåller stationsgemensamma funktioner Mätsteg Insamlingssystem för störningsregistreringar Apparat vars uppgift är att begränsa eventuella överströmmar Indikerar för låg strömningshastighet i kylsystem för transformator eller reaktor Kan uppstå i maskade nät med korta ledningar då det vid ledningsfel löser först i ena änden och felströmmen på angränsande ledning då byter riktning Apparat för omvandling av växelström till/från likström eller till växelström av annan frekvens Transformator avsedd för omvandling av primära strömmar till för kontrollanläggningen lämpliga nivåer Utrustning för registrering av analoga och binära signaler vid feltillstånd i kraftnätet Uppdelning av system i två av varandra oberoende delar med liknande funktion SvK:s wide area network för insamling av bland annat störningsregistrering. SWAN förbinder SvK:s analyscenter med samtliga ställverk, stationer och telebodar i Sverige. Static var compensator, anläggning för styrbar reaktiv effektkompensering 15/18
16 svävning svävningstid synkroniseringsmätsats synkronkompensator synkronoskop systemvärn SÅI T telesamverkan teletillsats temperaturvakt tertiärlindning TFP timkontroll TISSUES TM tomgående Frekvensskillnad mellan två system Tid det tar att faslikhet uppstår mellan två nät där frekvensskillnad föreligger Mätinstrument för handfasning, innehåller instrument för kontroll av FPS-villkor Apparat för kompensering av reaktiv effekt och spänningsreglering Instrument tillhörande FPS-utrustning för visning av vinkelskillnad System för att om möjligt rädda kraftsystemet vid drifttillstånd som kan leda till sammanbrott i kraftsystemet Snabbåterinkoppling Temperaturvakt Samverkan mellan reläskydd i olika ledningsändar via teleförbindelse Gränssnitt mellan telekommunikationsutrustning och kontrollanläggning Indikerar för hög temperatur i transformator eller reaktor Tredje lindningen på trelindningstransformator Telefördelningspanel Nödlarmsfunktion, ger lokalt påminnelselarm varje timme som måste kvitteras, om inte startas nödlarmet Ref. till UCA International Users Group TISSUE procedure. Internetsida för rapportering och informering om felaktigheter i IEC Tillmanöver Obelastad 16/18

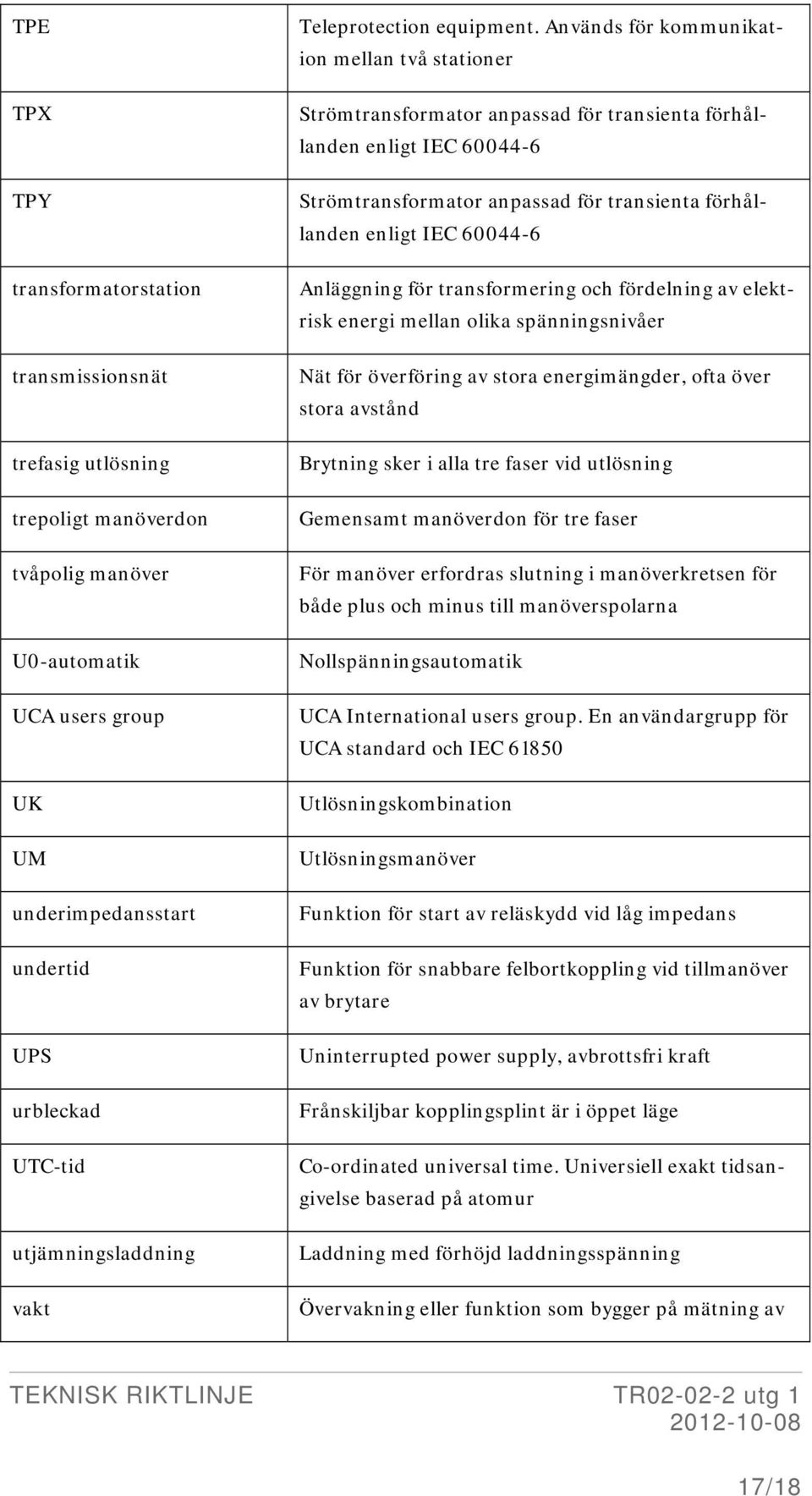

17 TPE TPX TPY transformatorstation transmissionsnät trefasig utlösning trepoligt manöverdon tvåpolig manöver U0-automatik UCA users group UK UM underimpedansstart undertid UPS urbleckad UTC-tid utjämningsladdning vakt Teleprotection equipment. Används för kommunikation mellan två stationer Strömtransformator anpassad för transienta förhållanden enligt IEC Strömtransformator anpassad för transienta förhållanden enligt IEC Anläggning för transformering och fördelning av elektrisk energi mellan olika spänningsnivåer Nät för överföring av stora energimängder, ofta över stora avstånd Brytning sker i alla tre faser vid utlösning Gemensamt manöverdon för tre faser För manöver erfordras slutning i manöverkretsen för både plus och minus till manöverspolarna Nollspänningsautomatik UCA International users group. En användargrupp för UCA standard och IEC Utlösningskombination Utlösningsmanöver Funktion för start av reläskydd vid låg impedans Funktion för snabbare felbortkoppling vid tillmanöver av brytare Uninterrupted power supply, avbrottsfri kraft Frånskiljbar kopplingsplint är i öppet läge Co-ordinated universal time. Universiell exakt tidsangivelse baserad på atomur Laddning med förhöjd laddningsspänning Övervakning eller funktion som bygger på mätning av 17/18
18 en icke elektrisk storhet t.ex. temperatur VHC VS-system växelriktare zon ZS ZSo ÅI öbildning överströmsstart övertonsstabiliserat Växelströmshuvudcentral Växelströmssystem Apparat för omvandling av likström till växelström Skyddszon Distansskydd Underimpedansskydd Återinkoppling Uppdelning av större nät i mindre delnät, öar Funktion för start av reläskydd vid hög ström Förhöjt funktionsvärde alternativt blockerad funktion då övertonshalten i mätsignalen överstiger ett visst värde 18/18
