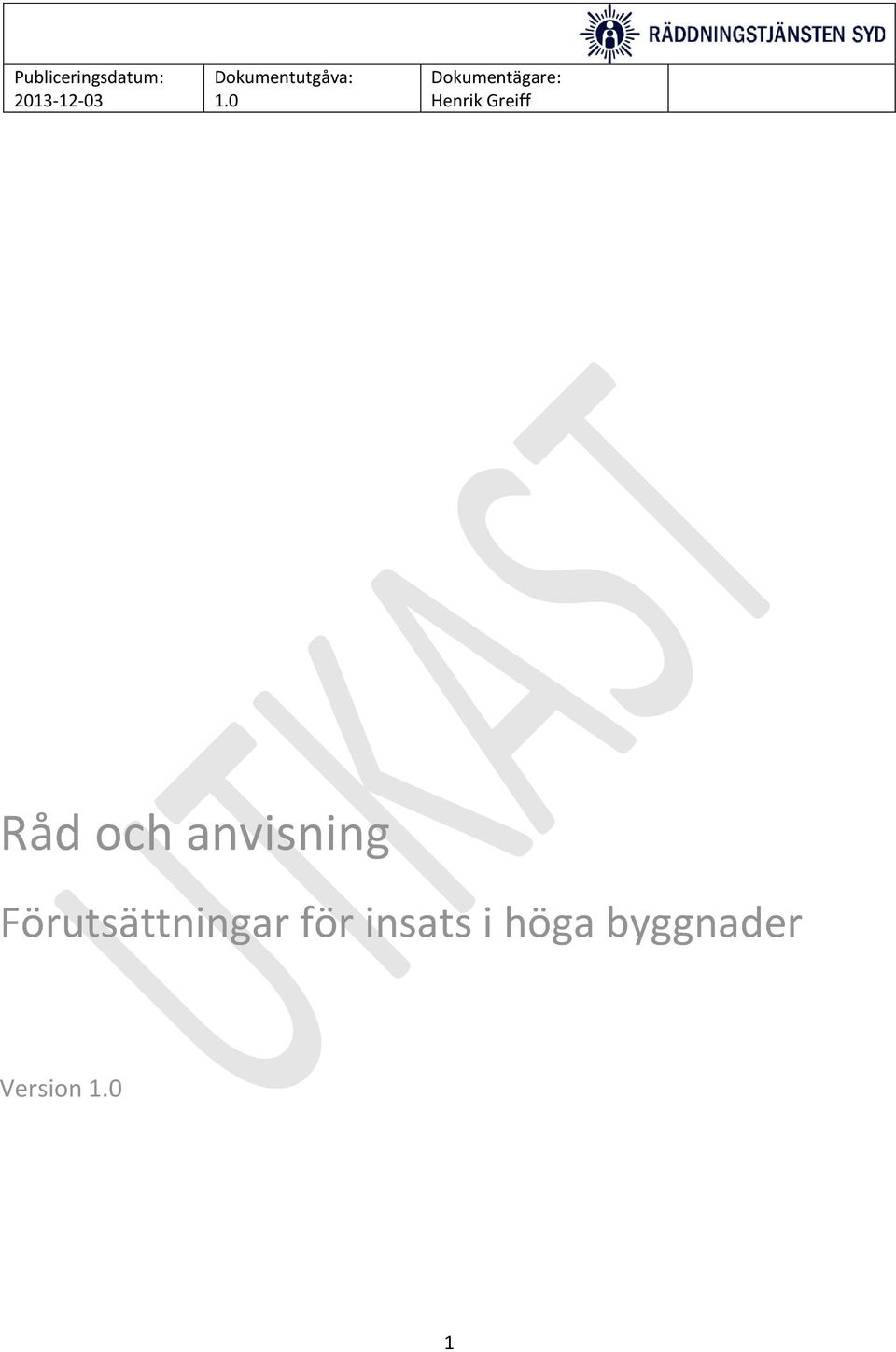

1 Råd och anvisning Förutsättningar för insats i höga byggnader Version 1

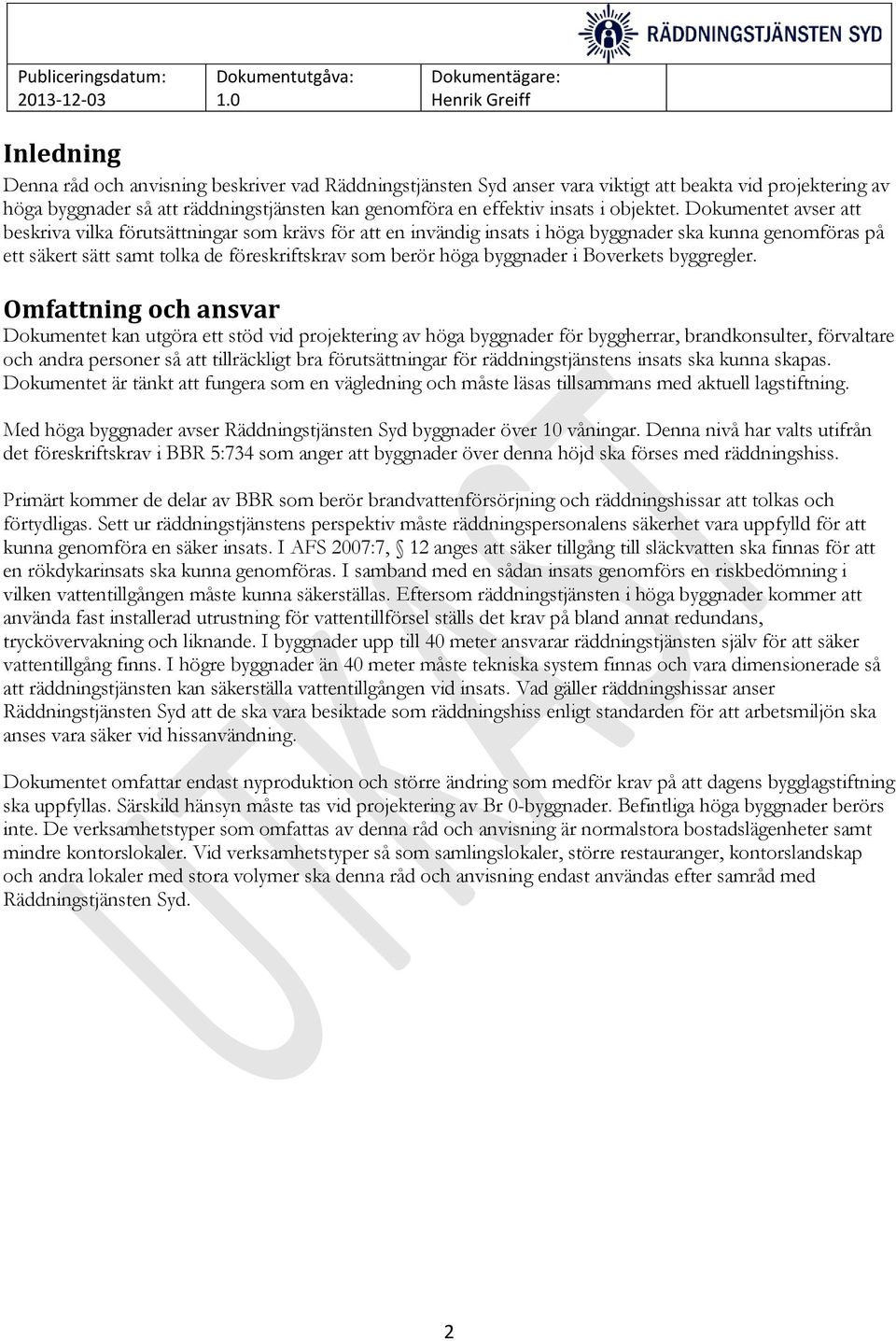

2 Inledning Denna råd och anvisning beskriver vad Räddningstjänsten Syd anser vara viktigt att beakta vid projektering av höga byggnader så att räddningstjänsten kan genomföra en effektiv insats i objektet. Dokumentet avser att beskriva vilka förutsättningar som krävs för att en invändig insats i höga byggnader ska kunna genomföras på ett säkert sätt samt tolka de föreskriftskrav som berör höga byggnader i Boverkets byggregler. Omfattning och ansvar Dokumentet kan utgöra ett stöd vid projektering av höga byggnader för byggherrar, brandkonsulter, förvaltare och andra personer så att tillräckligt bra förutsättningar för räddningstjänstens insats ska kunna skapas. Dokumentet är tänkt att fungera som en vägledning och måste läsas tillsammans med aktuell lagstiftning. Med höga byggnader avser Räddningstjänsten Syd byggnader över 10 våningar. Denna nivå har valts utifrån det föreskriftskrav i BBR 5:734 som anger att byggnader över denna höjd ska förses med räddningshiss. Primärt kommer de delar av BBR som berör brandvattenförsörjning och räddningshissar att tolkas och förtydligas. Sett ur räddningstjänstens perspektiv måste räddningspersonalens säkerhet vara uppfylld för att kunna genomföra en säker insats. I AFS 2007:7, 12 anges att säker tillgång till släckvatten ska finnas för att en rökdykarinsats ska kunna genomföras. I samband med en sådan insats genomförs en riskbedömning i vilken vattentillgången måste kunna säkerställas. Eftersom räddningstjänsten i höga byggnader kommer att använda fast installerad utrustning för vattentillförsel ställs det krav på bland annat redundans, tryckövervakning och liknande. I byggnader upp till 40 meter ansvarar räddningstjänsten själv för att säker vattentillgång finns. I högre byggnader än 40 meter måste tekniska system finnas och vara dimensionerade så att räddningstjänsten kan säkerställa vattentillgången vid insats. Vad gäller räddningshissar anser Räddningstjänsten Syd att de ska vara besiktade som räddningshiss enligt standarden för att arbetsmiljön ska anses vara säker vid hissanvändning. Dokumentet omfattar endast nyproduktion och större ändring som medför krav på att dagens bygglagstiftning ska uppfyllas. Särskild hänsyn måste tas vid projektering av Br 0-byggnader. Befintliga höga byggnader berörs inte. De verksamhetstyper som omfattas av denna råd och anvisning är normalstora bostadslägenheter samt mindre kontorslokaler. Vid verksamhetstyper så som samlingslokaler, större restauranger, kontorslandskap och andra lokaler med stora volymer ska denna råd och anvisning endast användas efter samråd med Räddningstjänsten Syd. 2

3 Räddningshiss Enligt BBR 5:734 gäller att byggnader med fler än tio våningsplan ska förses med minst en räddningshiss. Om byggnadens respektive våningsplan överstiger 900 m 2 bör byggnaden förses med två stycken räddningshissar. Räddningstjänsten Syd förutsätter att standard SS-EN tillsammans med funktionskrav i BBR används för dimensionering av räddningshiss och att räddningshissen inte används som en del i byggnadens utrymningsstrategi, i enlighet med de antaganden som ligger till grund för SS-EN Användning Räddningshissen används av räddningstjänsten för att förflytta räddningspersonal och nödvändig utrustning på ett snabbt sätt inom byggnaden. Normal taktik innebär att räddningspersonalen tar hissen upp i byggnaden och kliver av på våningsplanet under brandplanet för att därifrån använda trapphus upp till brandplanet. Det kan dock inte säkerställas att räddningspersonalen fått rätt uppgift om brandplan vilket kan medföra en risk att de anländer direkt till brandplanet. Därmed är det av stor vikt att räddningshissen och tillhörande sluss är utformade på ett robust sätt. Placering av hiss För att kunna genomför en insats inom en rimlig tid i byggnaden är det nödvändigt att räddningshissens placering är genomtänkt. Räddningstjänsten Syd anser att räddningshissen ska vara placerad i anslutning till byggnadens huvudangreppsväg/-ar samt vara väl skyltad med piktogram enligt standarden för räddningshiss. Det är även viktigt att räddningshissen placeras i nära anslutning till ett brandtekniskt avskilt trapphus där stigarledning finns för att medge en snabb räddningsinsats. Vidare ska hisschakt för räddningshiss utgöra egen brandcell enligt BBR 5:734. Utformning av sluss Enligt standarden för räddningshissar krävs en brandsluss framför hissens dörrar på respektive våningsplan, detta är även ett föreskriftskrav i BBR. Brandslussen ska utformas som egen brandcell och avskiljas från andra utrymmen i brandteknisk klass EI 60. Brandslussens funktion är avgörande för räddningspersonalens säkerhet och det är viktigt att det inte finns något i slussen som kan påverka säkerheten, till exempel förråd med brännbart material. Om räddningspersonalen av någon anledning anländer med räddningshissen direkt till brandplanet är slussen av stor vikt för räddningspersonalens säkerhet. Enligt Boverkets svar i remiss till brandkapitlet i BBR 19 framgår att en ordinär lägenhetskorridor inte får utgöra sluss framför räddningshiss. Dörrar till brandslussen ska utföras i lägst brandteknisk klass EI 60 S mc, detta gäller även hissdörrarna. På grund av bristande täthet i hissdörrar kan detta medföra att hissdörren behöver kompletteras med en slagdörr med brandklass enligt ovan. Om hisskorgen har två dörrar ska brandsluss finnas framför båda hissdörrarna på samtliga våningsplan. Räddningstjänsten Syd anser att brandslussens storlek ska vara minst lika stor som det mått som anges för räddningshissens hisskorg i SS-EN In och utträde från räddningshissen till brandslussen ska alltid ske på samma sida av hisskorgen. Nedan redogör Räddningstjänsten Syd för två exempel som anses uppfylla gällande regelverk och ett omdiskuterat exempel som Räddningstjänsten Syd inte anser uppfylla gällande regelverk. 3

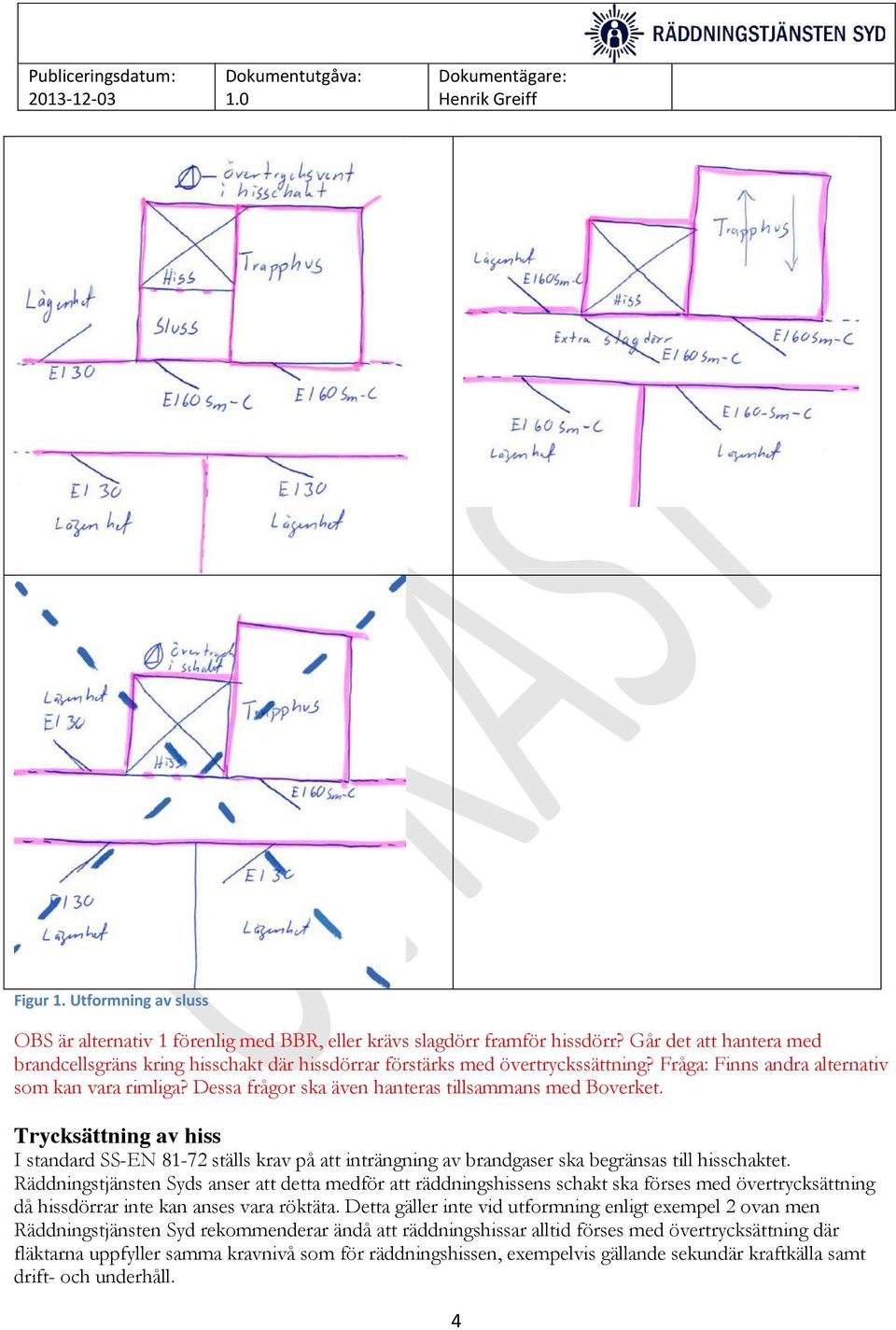

4 Figur 1. Utformning av sluss OBS är alternativ 1 förenlig med BBR, eller krävs slagdörr framför hissdörr? Går det att hantera med brandcellsgräns kring hisschakt där hissdörrar förstärks med övertryckssättning? Fråga: Finns andra alternativ som kan vara rimliga? Dessa frågor ska även hanteras tillsammans med Boverket. Trycksättning av hiss I standard SS-EN ställs krav på att inträngning av brandgaser ska begränsas till hisschaktet. Räddningstjänsten Syds anser att detta medför att räddningshissens schakt ska förses med övertrycksättning då hissdörrar inte kan anses vara röktäta. Detta gäller inte vid utformning enligt exempel 2 ovan men Räddningstjänsten Syd rekommenderar ändå att räddningshissar alltid förses med övertrycksättning där fläktarna uppfyller samma kravnivå som för räddningshissen, exempelvis gällande sekundär kraftkälla samt drift- och underhåll. 4

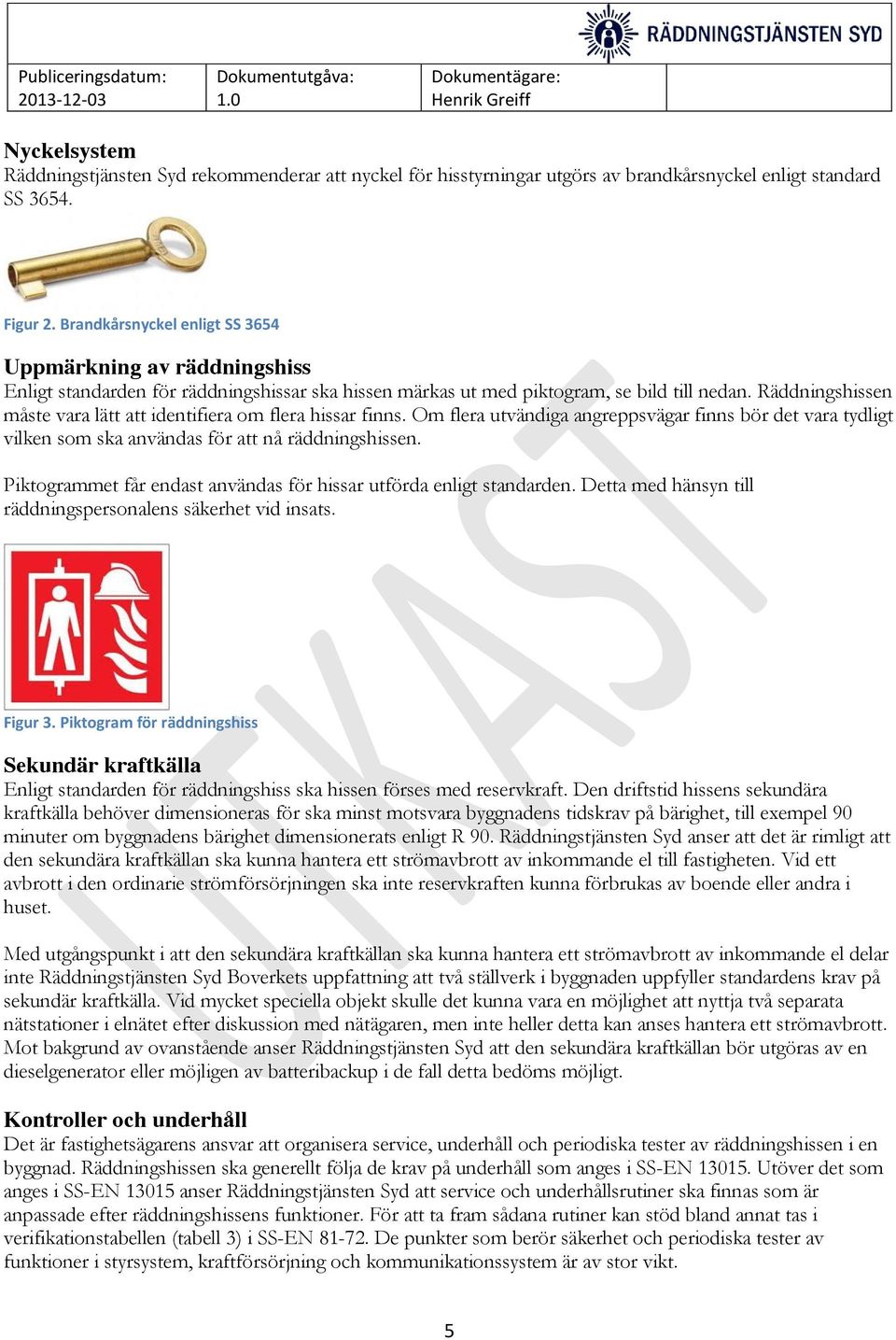

5 Nyckelsystem Räddningstjänsten Syd rekommenderar att nyckel för hisstyrningar utgörs av brandkårsnyckel enligt standard SS Figur 2. Brandkårsnyckel enligt SS 3654 Uppmärkning av räddningshiss Enligt standarden för räddningshissar ska hissen märkas ut med piktogram, se bild till nedan. Räddningshissen måste vara lätt att identifiera om flera hissar finns. Om flera utvändiga angreppsvägar finns bör det vara tydligt vilken som ska användas för att nå räddningshissen. Piktogrammet får endast användas för hissar utförda enligt standarden. Detta med hänsyn till räddningspersonalens säkerhet vid insats. Figur 3. Piktogram för räddningshiss Sekundär kraftkälla Enligt standarden för räddningshiss ska hissen förses med reservkraft. Den driftstid hissens sekundära kraftkälla behöver dimensioneras för ska minst motsvara byggnadens tidskrav på bärighet, till exempel 90 minuter om byggnadens bärighet dimensionerats enligt R 90. Räddningstjänsten Syd anser att det är rimligt att den sekundära kraftkällan ska kunna hantera ett strömavbrott av inkommande el till fastigheten. Vid ett avbrott i den ordinarie strömförsörjningen ska inte reservkraften kunna förbrukas av boende eller andra i huset. Med utgångspunkt i att den sekundära kraftkällan ska kunna hantera ett strömavbrott av inkommande el delar inte Räddningstjänsten Syd Boverkets uppfattning att två ställverk i byggnaden uppfyller standardens krav på sekundär kraftkälla. Vid mycket speciella objekt skulle det kunna vara en möjlighet att nyttja två separata nätstationer i elnätet efter diskussion med nätägaren, men inte heller detta kan anses hantera ett strömavbrott. Mot bakgrund av ovanstående anser Räddningstjänsten Syd att den sekundära kraftkällan bör utgöras av en dieselgenerator eller möjligen av batteribackup i de fall detta bedöms möjligt. Kontroller och underhåll Det är fastighetsägarens ansvar att organisera service, underhåll och periodiska tester av räddningshissen i en byggnad. Räddningshissen ska generellt följa de krav på underhåll som anges i SS-EN Utöver det som anges i SS-EN anser Räddningstjänsten Syd att service och underhållsrutiner ska finnas som är anpassade efter räddningshissens funktioner. För att ta fram sådana rutiner kan stöd bland annat tas i verifikationstabellen (tabell 3) i SS-EN De punkter som berör säkerhet och periodiska tester av funktioner i styrsystem, kraftförsörjning och kommunikationssystem är av stor vikt. 5

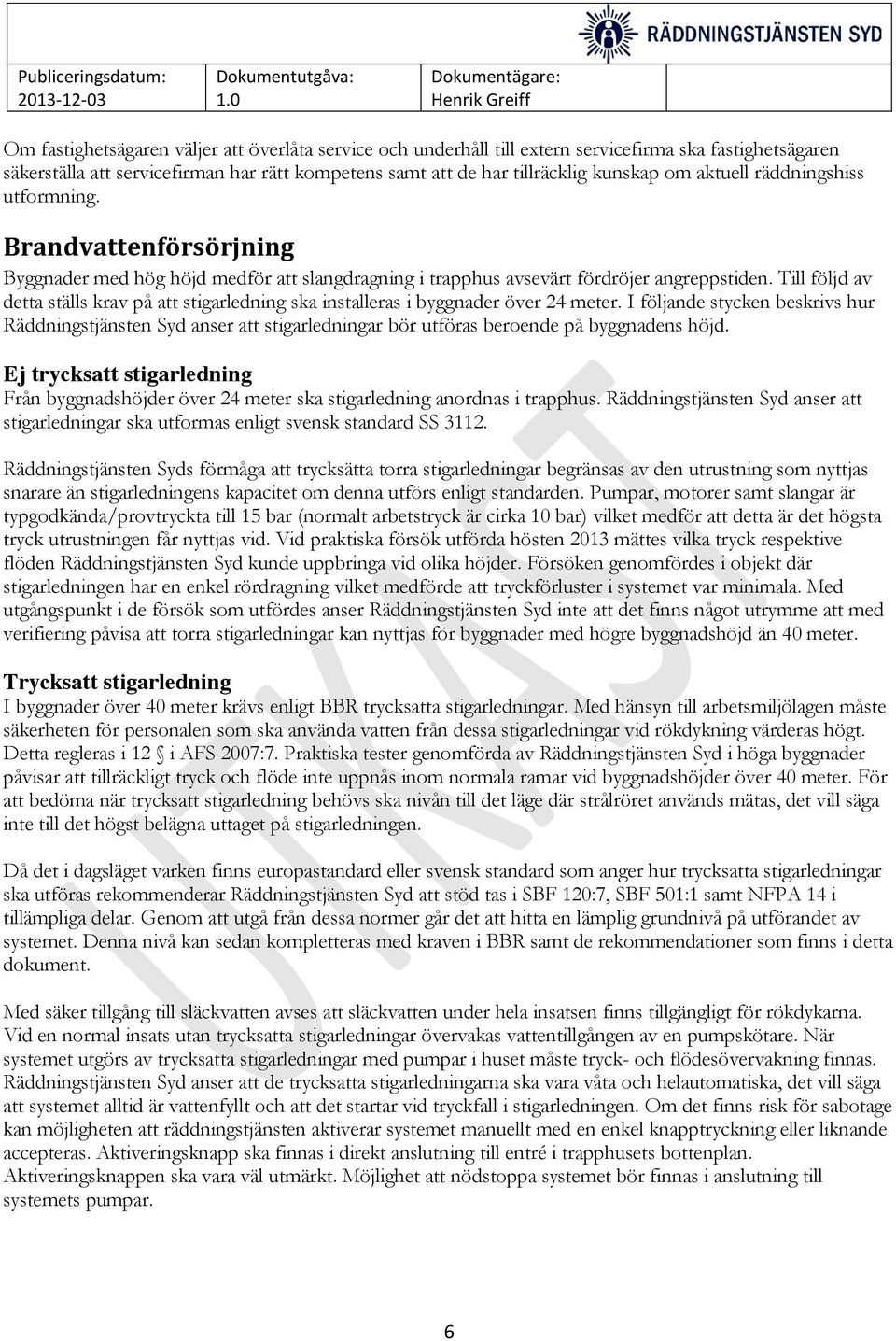

6 Om fastighetsägaren väljer att överlåta service och underhåll till extern servicefirma ska fastighetsägaren säkerställa att servicefirman har rätt kompetens samt att de har tillräcklig kunskap om aktuell räddningshiss utformning. Brandvattenförsörjning Byggnader med hög höjd medför att slangdragning i trapphus avsevärt fördröjer angreppstiden. Till följd av detta ställs krav på att stigarledning ska installeras i byggnader över 24 meter. I följande stycken beskrivs hur Räddningstjänsten Syd anser att stigarledningar bör utföras beroende på byggnadens höjd. Ej trycksatt stigarledning Från byggnadshöjder över 24 meter ska stigarledning anordnas i trapphus. Räddningstjänsten Syd anser att stigarledningar ska utformas enligt svensk standard SS Räddningstjänsten Syds förmåga att trycksätta torra stigarledningar begränsas av den utrustning som nyttjas snarare än stigarledningens kapacitet om denna utförs enligt standarden. Pumpar, motorer samt slangar är typgodkända/provtryckta till 15 bar (normalt arbetstryck är cirka 10 bar) vilket medför att detta är det högsta tryck utrustningen får nyttjas vid. Vid praktiska försök utförda hösten 2013 mättes vilka tryck respektive flöden Räddningstjänsten Syd kunde uppbringa vid olika höjder. Försöken genomfördes i objekt där stigarledningen har en enkel rördragning vilket medförde att tryckförluster i systemet var minimala. Med utgångspunkt i de försök som utfördes anser Räddningstjänsten Syd inte att det finns något utrymme att med verifiering påvisa att torra stigarledningar kan nyttjas för byggnader med högre byggnadshöjd än 40 meter. Trycksatt stigarledning I byggnader över 40 meter krävs enligt BBR trycksatta stigarledningar. Med hänsyn till arbetsmiljölagen måste säkerheten för personalen som ska använda vatten från dessa stigarledningar vid rökdykning värderas högt. Detta regleras i 12 i AFS 2007:7. Praktiska tester genomförda av Räddningstjänsten Syd i höga byggnader påvisar att tillräckligt tryck och flöde inte uppnås inom normala ramar vid byggnadshöjder över 40 meter. För att bedöma när trycksatt stigarledning behövs ska nivån till det läge där strålröret används mätas, det vill säga inte till det högst belägna uttaget på stigarledningen. Då det i dagsläget varken finns europastandard eller svensk standard som anger hur trycksatta stigarledningar ska utföras rekommenderar Räddningstjänsten Syd att stöd tas i SBF 120:7, SBF 501:1 samt NFPA 14 i tillämpliga delar. Genom att utgå från dessa normer går det att hitta en lämplig grundnivå på utförandet av systemet. Denna nivå kan sedan kompletteras med kraven i BBR samt de rekommendationer som finns i detta dokument. Med säker tillgång till släckvatten avses att släckvatten under hela insatsen finns tillgängligt för rökdykarna. Vid en normal insats utan trycksatta stigarledningar övervakas vattentillgången av en pumpskötare. När systemet utgörs av trycksatta stigarledningar med pumpar i huset måste tryck- och flödesövervakning finnas. Räddningstjänsten Syd anser att de trycksatta stigarledningarna ska vara våta och helautomatiska, det vill säga att systemet alltid är vattenfyllt och att det startar vid tryckfall i stigarledningen. Om det finns risk för sabotage kan möjligheten att räddningstjänsten aktiverar systemet manuellt med en enkel knapptryckning eller liknande accepteras. Aktiveringsknapp ska finnas i direkt anslutning till entré i trapphusets bottenplan. Aktiveringsknappen ska vara väl utmärkt. Möjlighet att nödstoppa systemet bör finnas i anslutning till systemets pumpar. 6

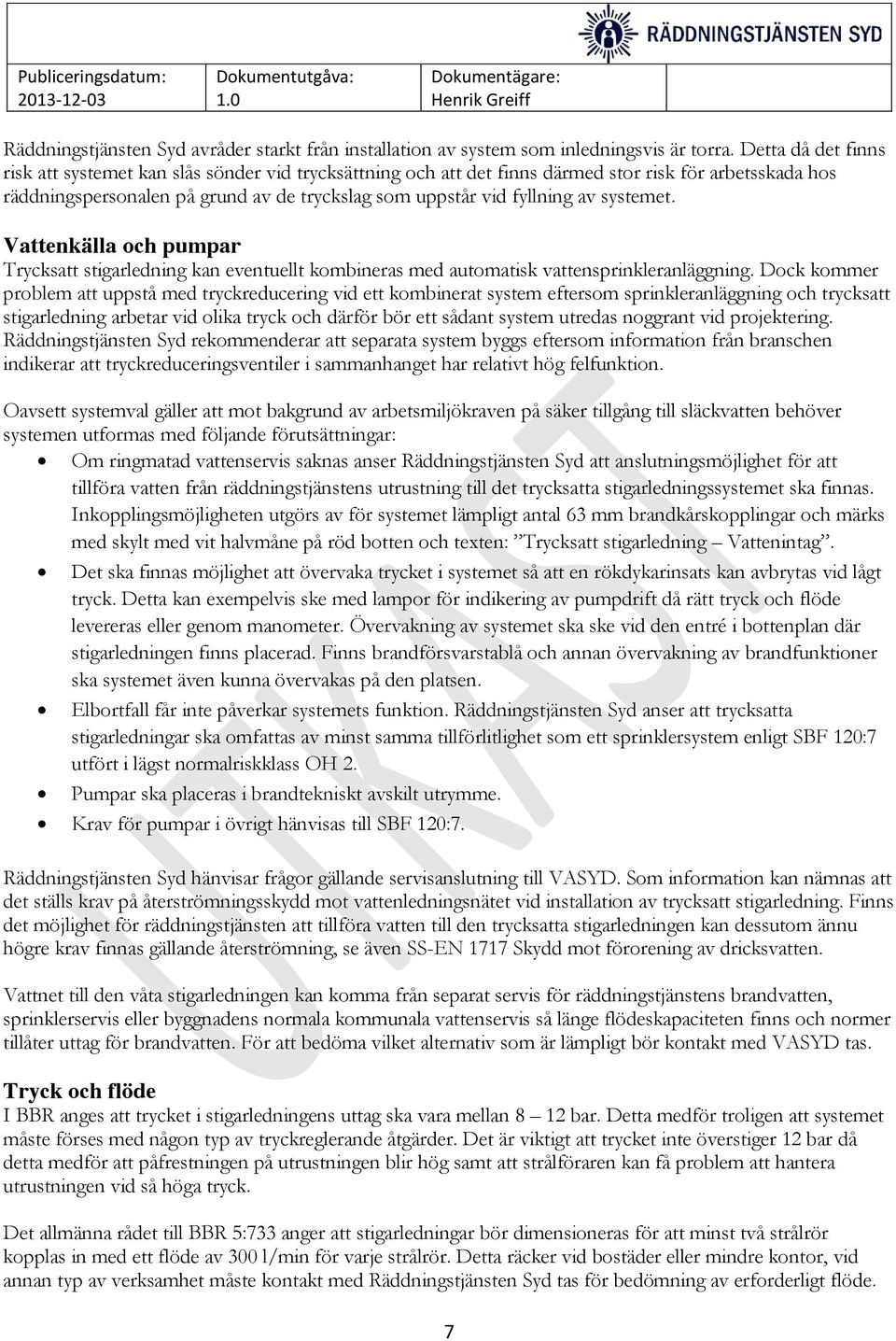

7 Räddningstjänsten Syd avråder starkt från installation av system som inledningsvis är torra. Detta då det finns risk att systemet kan slås sönder vid trycksättning och att det finns därmed stor risk för arbetsskada hos räddningspersonalen på grund av de tryckslag som uppstår vid fyllning av systemet. Vattenkälla och pumpar Trycksatt stigarledning kan eventuellt kombineras med automatisk vattensprinkleranläggning. Dock kommer problem att uppstå med tryckreducering vid ett kombinerat system eftersom sprinkleranläggning och trycksatt stigarledning arbetar vid olika tryck och därför bör ett sådant system utredas noggrant vid projektering. Räddningstjänsten Syd rekommenderar att separata system byggs eftersom information från branschen indikerar att tryckreduceringsventiler i sammanhanget har relativt hög felfunktion. Oavsett systemval gäller att mot bakgrund av arbetsmiljökraven på säker tillgång till släckvatten behöver systemen utformas med följande förutsättningar: Om ringmatad vattenservis saknas anser Räddningstjänsten Syd att anslutningsmöjlighet för att tillföra vatten från räddningstjänstens utrustning till det trycksatta stigarledningssystemet ska finnas. Inkopplingsmöjligheten utgörs av för systemet lämpligt antal 63 mm brandkårskopplingar och märks med skylt med vit halvmåne på röd botten och texten: Trycksatt stigarledning Vattenintag. Det ska finnas möjlighet att övervaka trycket i systemet så att en rökdykarinsats kan avbrytas vid lågt tryck. Detta kan exempelvis ske med lampor för indikering av pumpdrift då rätt tryck och flöde levereras eller genom manometer. Övervakning av systemet ska ske vid den entré i bottenplan där stigarledningen finns placerad. Finns brandförsvarstablå och annan övervakning av brandfunktioner ska systemet även kunna övervakas på den platsen. Elbortfall får inte påverkar systemets funktion. Räddningstjänsten Syd anser att trycksatta stigarledningar ska omfattas av minst samma tillförlitlighet som ett sprinklersystem enligt SBF 120:7 utfört i lägst normalriskklass OH 2. Pumpar ska placeras i brandtekniskt avskilt utrymme. Krav för pumpar i övrigt hänvisas till SBF 120:7. Räddningstjänsten Syd hänvisar frågor gällande servisanslutning till VASYD. Som information kan nämnas att det ställs krav på återströmningsskydd mot vattenledningsnätet vid installation av trycksatt stigarledning. Finns det möjlighet för räddningstjänsten att tillföra vatten till den trycksatta stigarledningen kan dessutom ännu högre krav finnas gällande återströmning, se även SS-EN 1717 Skydd mot förorening av dricksvatten. Vattnet till den våta stigarledningen kan komma från separat servis för räddningstjänstens brandvatten, sprinklerservis eller byggnadens normala kommunala vattenservis så länge flödeskapaciteten finns och normer tillåter uttag för brandvatten. För att bedöma vilket alternativ som är lämpligt bör kontakt med VASYD tas. Tryck och flöde I BBR anges att trycket i stigarledningens uttag ska vara mellan 8 12 bar. Detta medför troligen att systemet måste förses med någon typ av tryckreglerande åtgärder. Det är viktigt att trycket inte överstiger 12 bar då detta medför att påfrestningen på utrustningen blir hög samt att strålföraren kan få problem att hantera utrustningen vid så höga tryck. Det allmänna rådet till BBR 5:733 anger att stigarledningar bör dimensioneras för att minst två strålrör kopplas in med ett flöde av 300 l/min för varje strålrör. Detta räcker vid bostäder eller mindre kontor, vid annan typ av verksamhet måste kontakt med Räddningstjänsten Syd tas för bedömning av erforderligt flöde. 7

8 Redundans i brandvattenförsörjning via trycksatta stigarledningar I följande stycken beskrivs redundans i brandvattenförsörjning med avseende på byggnadens höjd. Byggnader upp till 16 våningar I byggnader upp till 16 våningar med normal våningshöjd (3,0 meter) kan redundans till det trycksatta stigarledningssystemet utgöras av pumpen i räddningstjänstens fordon. Detta medför dock att det i BBR beskrivna flödet och trycket inte kommer att levereras i de fall byggnadens trycksatta stigarledning inte fungerar som avsett. Baserat på de resultat som erhölls vid de praktiska testerna anser dock Räddningstjänsten Syd att det är rimligt att räddningstjänstens pumpar kan nyttjas som redundans. Detta då det även är möjligt för räddningstjänsten vid dessa höjder att dra slang direkt från släckbilar till brandutsatt plan med rimliga flöden och tryck. Räddningstjänsten Syds bedömning är att arbetsmiljökravet gällande säkert vatten kan säkerställas även om det medför en fördröjning i räddningsinsatsen. I de fall räddningstjänsten ska utgöra redundans måste det vara tydligt utmärkt och beskrivet hur inkoppling ska ske. Räddningstjänsten Syd anser att systemet ska vara automatiserat så att vatten kan tillföras utan extra handgrepp, så som ventiler som ska öppnas etc. Inkopplingsmöjligheten utgörs av lämpligt antal 63 mm brandkårskopplingar och märks med skylt med vit halvmåne på röd botten och texten: Trycksatt stigarledning Vattenintag. Byggnader över 16 våningar För dessa typer av byggnader har räddningstjänsten ingen möjlighet att utgöra redundans till byggnadens trycksatta stigarledningssystem. Här måste redundans anordnas med fasta installationer. Dimensionering av redundans bör då utformas enligt de riktlinjer som finns för redundans i sprinkleranläggningar med lägsta nivå motsvarande normalriskklass OH 2, se SBF 120:7. Placering av uttag Placering av uttag kan utföras enligt SS 3112 på vartannat våningsplan inne i trapphuset, vilket också anges i det allmänna rådet till BBR 5:733. Standarden avser dubbla uttag för manöverslang (42 mm smalslang). Räddningstjänsten har som önskemål att uttag även finns i respektive brandsluss om tillräckligt utrymme för att lägga ut slang finns. Samtliga uttag ska vara försedda med avstängningsventiler enligt beskrivning i SS Ventiler kan inte ersättas av tätlock. Vid eventuell komplettering med tätlock ska det säkerställas över tid att dessa är lätt avtagbara med handkraft, även om systemet trycksatts. In och uttagsarmatur ska förläggas bakom låst lucka, se SS Låsta luckor bör vara öppningsbara med brandkårsnyckel enligt SS 3654, se figur 2. Intag och uttag ska förses med skyltning enligt Arbetsmiljöverkets föreskrift, AFS 2008:13 Skyltar och signaler. Det är viktigt att beakta att avståndet från stigarledningsuttag till sämst belägna utrymme där släckinsats kan vara aktuell inte bör vara längre än 50 meter, se bild nedan. Detta eftersom rökdykargruppen i initialskedet normalt har 50 meter slang i denna typ av objekt. 8

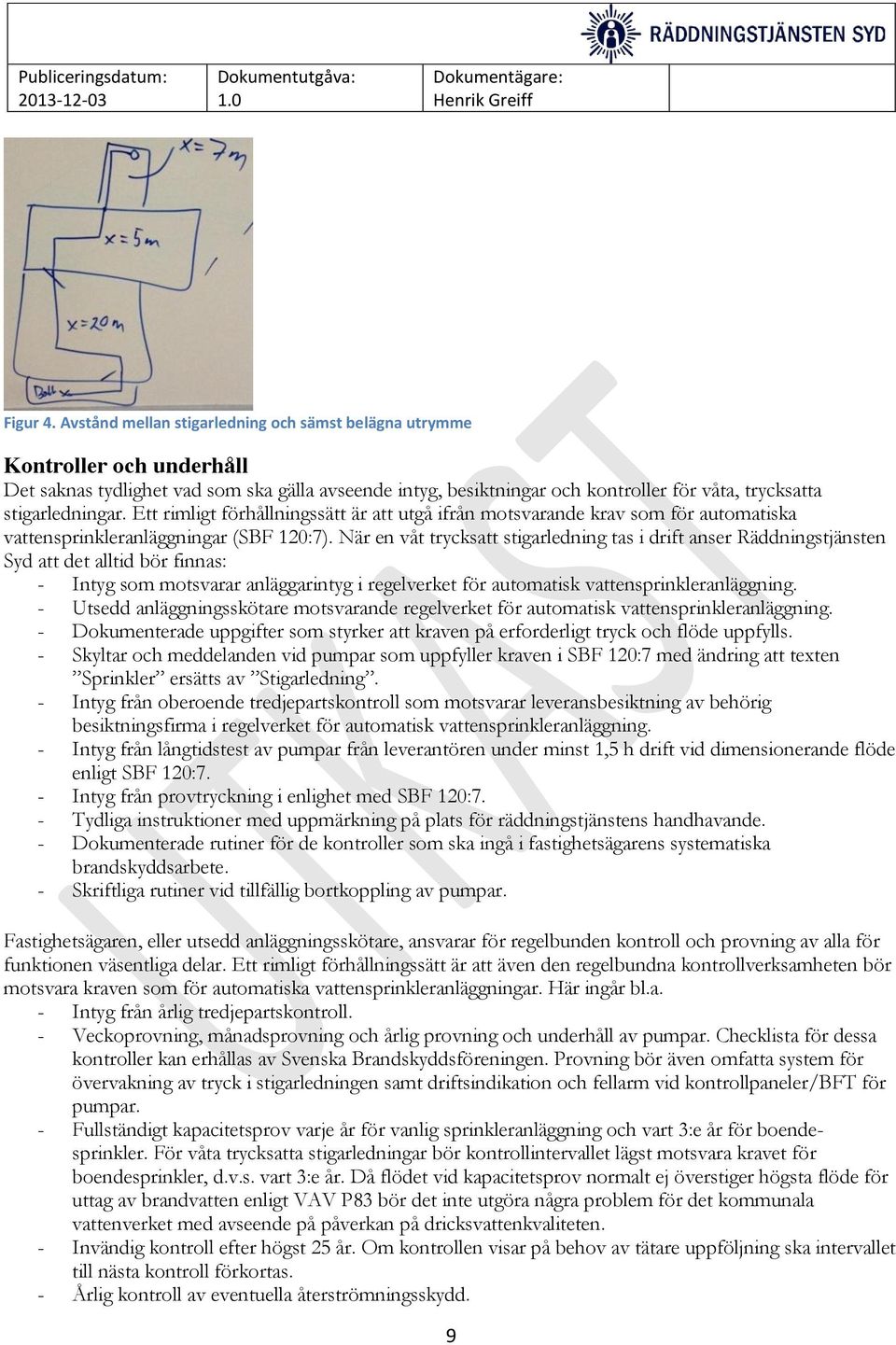

9 Figur 4. Avstånd mellan stigarledning och sämst belägna utrymme Kontroller och underhåll Det saknas tydlighet vad som ska gälla avseende intyg, besiktningar och kontroller för våta, trycksatta stigarledningar. Ett rimligt förhållningssätt är att utgå ifrån motsvarande krav som för automatiska vattensprinkleranläggningar (SBF 120:7). När en våt trycksatt stigarledning tas i drift anser Räddningstjänsten Syd att det alltid bör finnas: - Intyg som motsvarar anläggarintyg i regelverket för automatisk vattensprinkleranläggning. - Utsedd anläggningsskötare motsvarande regelverket för automatisk vattensprinkleranläggning. - Dokumenterade uppgifter som styrker att kraven på erforderligt tryck och flöde uppfylls. - Skyltar och meddelanden vid pumpar som uppfyller kraven i SBF 120:7 med ändring att texten Sprinkler ersätts av Stigarledning. - Intyg från oberoende tredjepartskontroll som motsvarar leveransbesiktning av behörig besiktningsfirma i regelverket för automatisk vattensprinkleranläggning. - Intyg från långtidstest av pumpar från leverantören under minst 1,5 h drift vid dimensionerande flöde enligt SBF 120:7. - Intyg från provtryckning i enlighet med SBF 120:7. - Tydliga instruktioner med uppmärkning på plats för räddningstjänstens handhavande. - Dokumenterade rutiner för de kontroller som ska ingå i fastighetsägarens systematiska brandskyddsarbete. - Skriftliga rutiner vid tillfällig bortkoppling av pumpar. Fastighetsägaren, eller utsedd anläggningsskötare, ansvarar för regelbunden kontroll och provning av alla för funktionen väsentliga delar. Ett rimligt förhållningssätt är att även den regelbundna kontrollverksamheten bör motsvara kraven som för automatiska vattensprinkleranläggningar. Här ingår bl.a. - Intyg från årlig tredjepartskontroll. - Veckoprovning, månadsprovning och årlig provning och underhåll av pumpar. Checklista för dessa kontroller kan erhållas av Svenska Brandskyddsföreningen. Provning bör även omfatta system för övervakning av tryck i stigarledningen samt driftsindikation och fellarm vid kontrollpaneler/bft för pumpar. - Fullständigt kapacitetsprov varje år för vanlig sprinkleranläggning och vart 3:e år för boendesprinkler. För våta trycksatta stigarledningar bör kontrollintervallet lägst motsvara kravet för boendesprinkler, d.v.s. vart 3:e år. Då flödet vid kapacitetsprov normalt ej överstiger högsta flöde för uttag av brandvatten enligt VAV P83 bör det inte utgöra några problem för det kommunala vattenverket med avseende på påverkan på dricksvattenkvaliteten. - Invändig kontroll efter högst 25 år. Om kontrollen visar på behov av tätare uppföljning ska intervallet till nästa kontroll förkortas. - Årlig kontroll av eventuella återströmningsskydd. 9

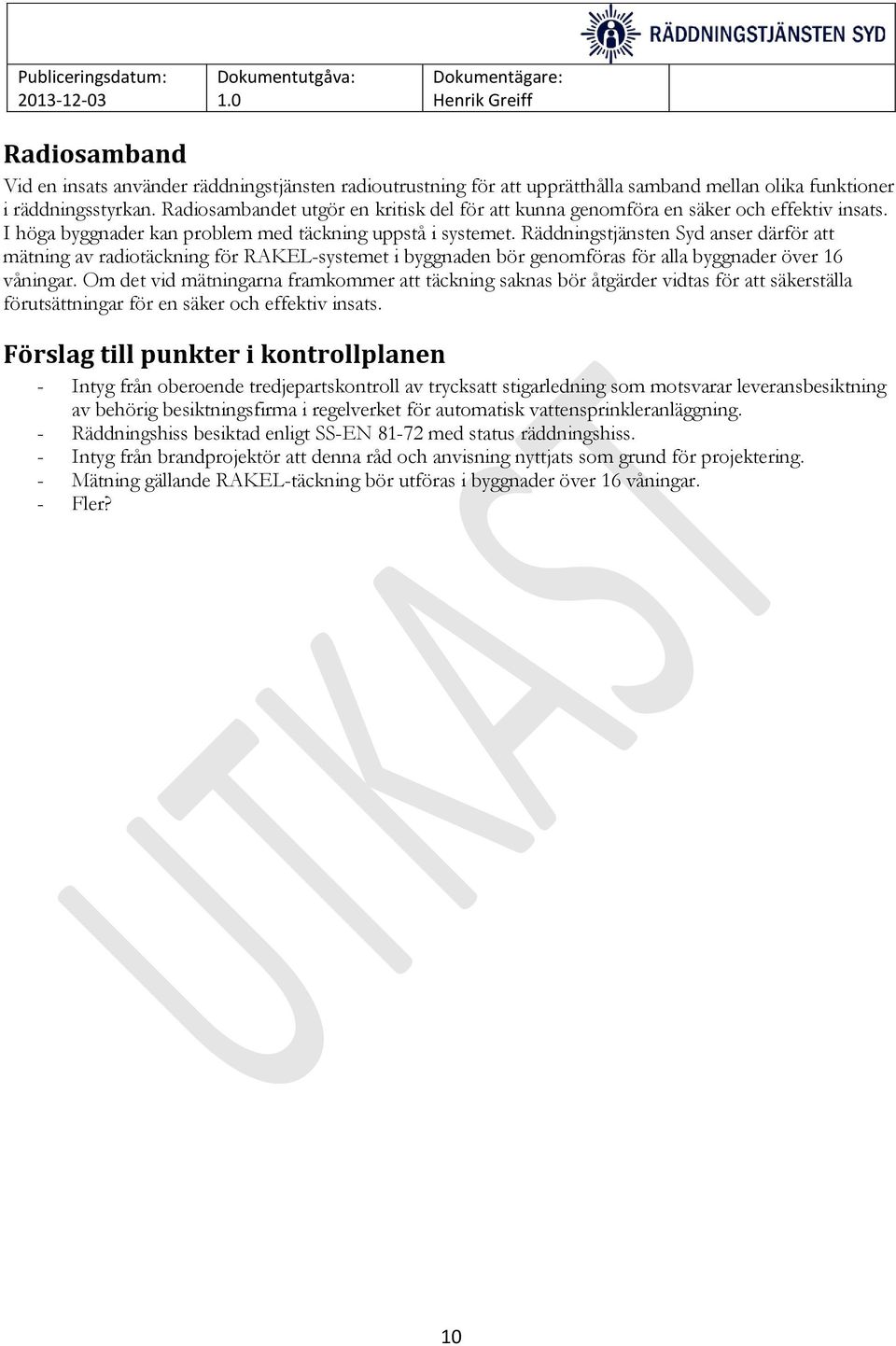

10 Radiosamband Vid en insats använder räddningstjänsten radioutrustning för att upprätthålla samband mellan olika funktioner i räddningsstyrkan. Radiosambandet utgör en kritisk del för att kunna genomföra en säker och effektiv insats. I höga byggnader kan problem med täckning uppstå i systemet. Räddningstjänsten Syd anser därför att mätning av radiotäckning för RAKEL-systemet i byggnaden bör genomföras för alla byggnader över 16 våningar. Om det vid mätningarna framkommer att täckning saknas bör åtgärder vidtas för att säkerställa förutsättningar för en säker och effektiv insats. Förslag till punkter i kontrollplanen - Intyg från oberoende tredjepartskontroll av trycksatt stigarledning som motsvarar leveransbesiktning av behörig besiktningsfirma i regelverket för automatisk vattensprinkleranläggning. - Räddningshiss besiktad enligt SS-EN med status räddningshiss. - Intyg från brandprojektör att denna råd och anvisning nyttjats som grund för projektering. - Mätning gällande RAKEL-täckning bör utföras i byggnader över 16 våningar. - Fler? 10

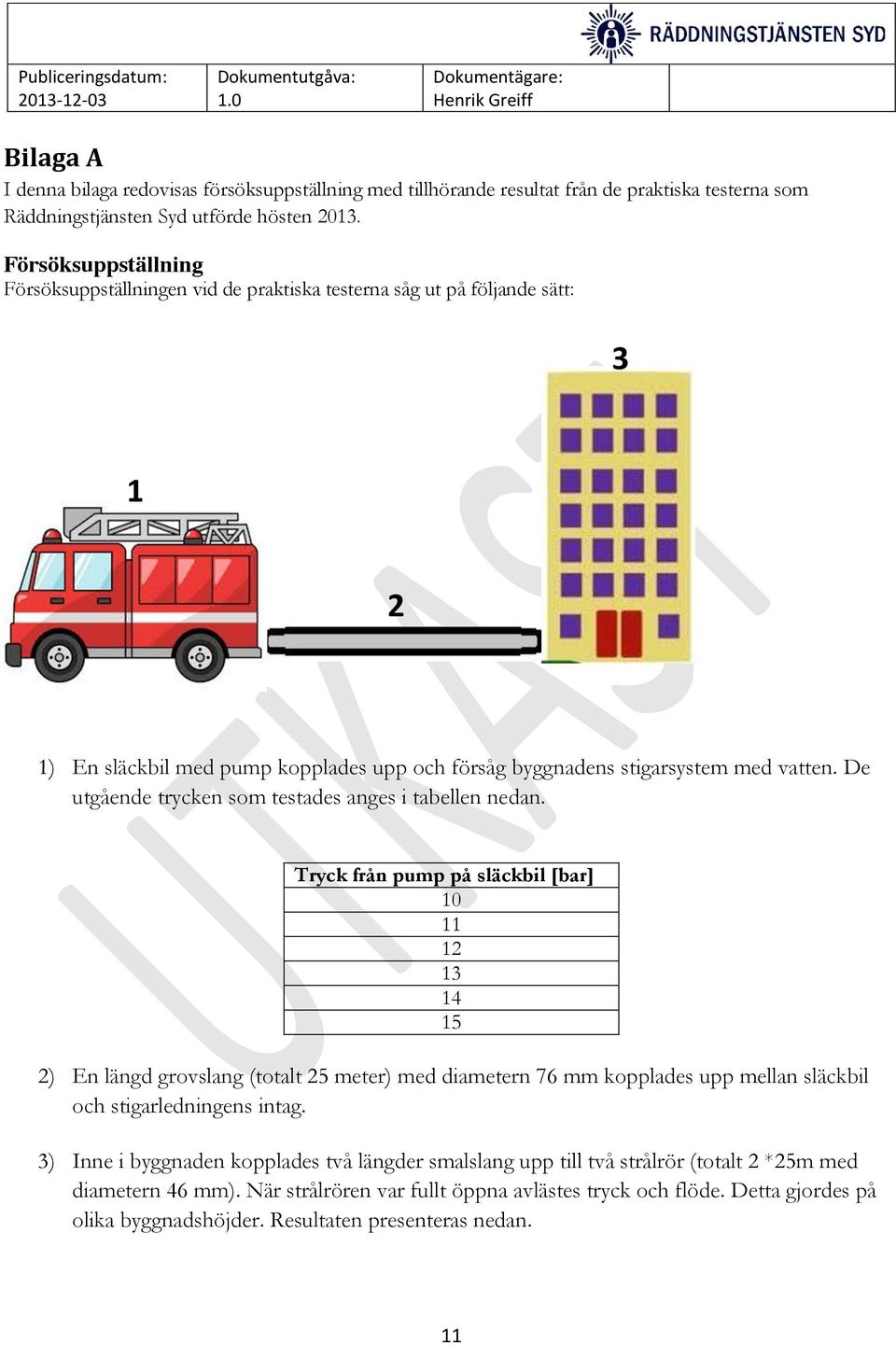

11 Bilaga A I denna bilaga redovisas försöksuppställning med tillhörande resultat från de praktiska testerna som Räddningstjänsten Syd utförde hösten Försöksuppställning Försöksuppställningen vid de praktiska testerna såg ut på följande sätt: ) En släckbil med pump kopplades upp och försåg byggnadens stigarsystem med vatten. De utgående trycken som testades anges i tabellen nedan. Tryck från pump på släckbil [bar] ) En längd grovslang (totalt 25 meter) med diametern 76 mm kopplades upp mellan släckbil och stigarledningens intag. 3) Inne i byggnaden kopplades två längder smalslang upp till två strålrör (totalt 2 *25m med diametern 46 mm). När strålrören var fullt öppna avlästes tryck och flöde. Detta gjordes på olika byggnadshöjder. Resultaten presenteras nedan. 11

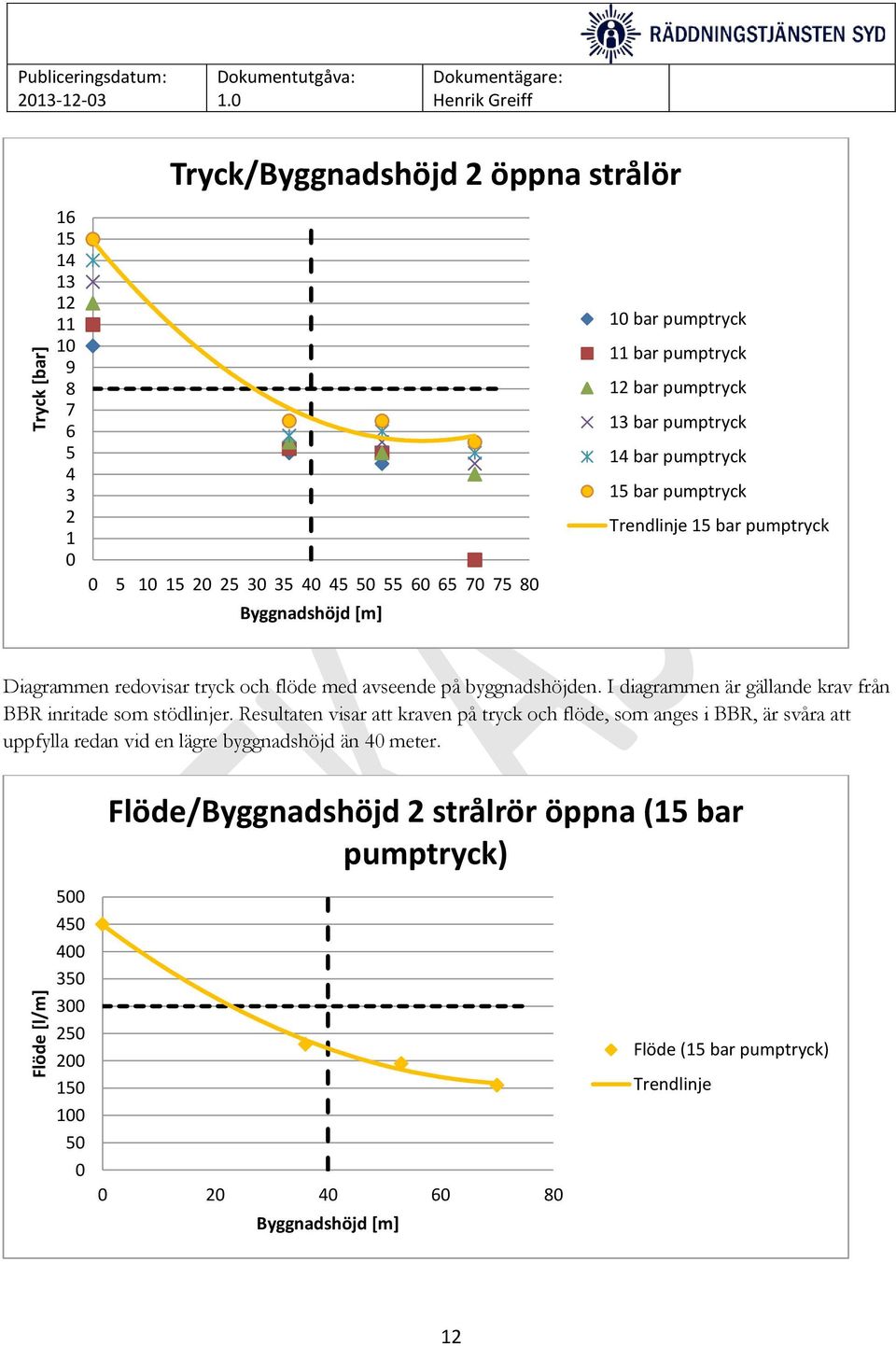

12 Tryck/Byggnadshöjd 2 öppna strålör Tryck [bar] Byggnadshöjd [m] 10 bar pumptryck 11 bar pumptryck 12 bar pumptryck 13 bar pumptryck 14 bar pumptryck 15 bar pumptryck Trendlinje 15 bar pumptryck Diagrammen redovisar tryck och flöde med avseende på byggnadshöjden. I diagrammen är gällande krav från BBR inritade som stödlinjer. Resultaten visar att kraven på tryck och flöde, som anges i BBR, är svåra att uppfylla redan vid en lägre byggnadshöjd än 40 meter. Flöde/Byggnadshöjd 2 strålrör öppna (15 bar pumptryck) Flöde [l/m] Byggnadshöjd [m] Flöde (15 bar pumptryck) Trendlinje 12
