TravelPilot Navigering Radio/CD. TravelPilot E1/E2. Bruksanvisning.

Transkript

1 TravelPilot Navigering Radio/CD TravelPilot E1/E2 Bruksanvisning

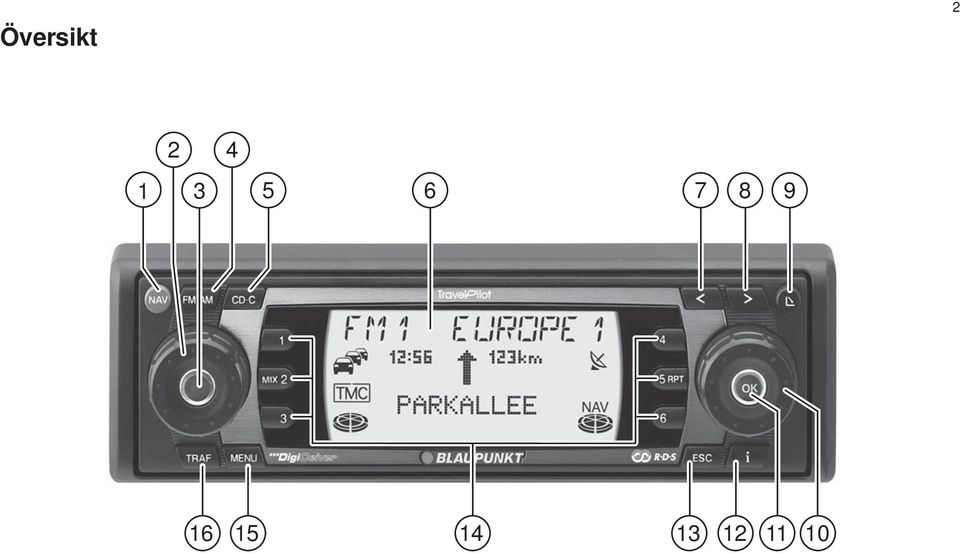

2 Översikt

3 1 Tryck kort för att aktivera navigeringen och de fyra minnesnivåerna. Håll tryckt för att visa alternativmenyn för kö-hantering och vägvalsalternativ. 2 Volymreglage 3 Koppla apparaten till/från; dämpa ljudet (mute) 4 FM AM Tryck kort för att aktivera radiospelning och välja frekvensband FM, MV eller LV. Håll tryckt för att starta resefunktionen (travelstore). 5 CD C Aktivera cd-, mp3-spelare resp. cd-växlare. 6 Teckenfönster 7 Radio/cd: sökning nedåt/föregående spår Navigering: radera tecken 8 Radio/cd: sökning uppåt/nästa spår Navigering: visa alternativ 9 Öppna panelfronten, ta ut cd-skiva : Menyväljare Välja meny resp. tecken Radio: manuell stationsinställning ; OK Tryck kort för att kvittera (bekräfta) vald menypost. Håll tryckt för att starta presentation (scan). Radio: visa alternativmeny för val av frekvensband Cd-växlare: visa alternativmeny cd < Vägledning pågår Tryck kort för att visa aktuell position och upprepa senaste röstmeddelande. Tryck kort en gång till för att visa aktuellt mål. Håll tryckt för att visa resvägslista. Vägledning pågår inte Tryck kort för att visa aktuell position. Vid markering i lista: hela posten visas. = ESC Stänga öppen meny. Radera tecken (vid val av mål). Avbryta vägledning. > Knappsats 1-6 Radiostationer / målminne navigering 2 MIX: slumpspelning cd 5 RPT: upprepa cd-spår? MENU Tryck kort för att visa menyn Inställningar. Håll tryckt för att visa menyn TRAF Tryck kort för att koppla företräde för trafikradio till/från. Håll tryckt för att visa sparade -meddelanden. INLEDNING IGERING RADIO CD /MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA 3

4 INLEDNING IGERING RADIO CD /MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA 4 Bästa kund! Tack för att Du har valt ett Blaupunkt navigeringssystem. Du har gjort ett bra val och vi är säkra på att Du kommer ha stor glädje och stor nytta av din TravelPilot E1/ E2. TravelPilot E1/E2 är ett radionavigeringssystem som till storleken inte skiljer sig från en vanlig bilradio. Innehållet däremot är avsevärt mer avancerat! Exempelvis vår korridorfunktion som gör det möjligt att lyssna på en vanlig musikskiva i cd-läsaren samtidigt som navigeringen pågår. TravelPilot E1/E2 är en lätthanterlig guide och vägvisare som på ett pålitligt sätt hjälper dig att i trafiken hitta bästa vägen fram till ditt mål. I denna bruksanvisning leds Du steg för steg på ett lättförståeligt sätt genom apparatens olika funktioner. Vi har även sammanställt svaren på de vanligaste frågorna. I avsnittet "Allmänt om denna bruksanvisning" kan Du läsa om hur Du manualen är uppbyggd och hur den är tänkt att användas. Skulle Du ha ytterligare frågor om vår produkt kan Du alltid ringa vår kundtjänst eller kontakta din Blaupunkt återförsäljare. Telefonnummer till vår kundtjänst hittar Du i slutet av denna bruksanvisning. Garanti För produkter köpta inom Europeiska unionen ger vi en tillverkargaranti. För produkter köpta utanför Europeiska unionen gäller de garantivillkor som meddelas av vår därför ansvarige, nationella representant. Villkoren för vårt garantiåtagande publiceras på och kan beställas på följande adress. Blaupunkt GmbH Hotline Robert-Bosch-Str Hildesheim Tyskland Rättsligt ansvar Fastän teknisk utveckling pågår fortlöpande kan oriktig eller ej optimal trafikvägledning i enstaka fall orsakas av navigeringssystemet i samband med osakkunnig hantering, ändrade trafikregler, vägarbeten, trafikstörningar, misstag, bristande information på navigeringens databärare eller allmänt fel i dator eller vid lokalisering av fordonet. Blaupunkt frånsäger sig allt ansvar för skada eller annan nackdel som följer av ovan angivna samband och utger ingen ersättning för sådan skada eller nackdel.

5 Snabbinstruktion N1 i SENASTE 1O VAL AV MÄL S=AD BERLIN [D] EG,C S=AD BERLIN [D] Om teckenfönstret är i läge radio eller cdväxlare (tillval), trycker Du en gång på knappen 1 för att visa huvudmenyn Navigering. Välj menyposten VAL AV MÅL med menyväljaren :. Tryck på OK ; om Du vill välja ett nytt mål. Inledningsvis måste Du välja i vilket land ditt mål ligger. Kvittera ditt val genom att trycka på OK ;. Nu visas menyposten STAD markerad. Kvittera genom att trycka på OK ;. Välj med menyväljaren : första bokstaven i stadens/ortens namn, alternativt första siffran i dess postnummer. Kvittera valet genom att trycka på OK ;. Välj nästa bokstav (alternativt nästa siffra) med menyväljaren :. Du kan endast välja bokstav/siffra som enligt databasen på isatt cd-skiva kan kombineras med föregående bokstav/siffra (kompletteringsautomatik). Så snart systemet på cd-skivan känner igen namnet Du skriver, kompletteras det automatiskt. Dessutom sparar TravelPilot E2 även de senaste 20 städerna som valts som mål. Funktionen underlättar val av städer du ofta kör till. Oftast räcker det att ange några få första bokstäver för att önskad stad/ort ska visas. När önskad stad/ort visas i textinmatningsraden, håller Du OK ; intryckt längre än 2 sekunder eller trycker på 8. Vald ort visas i listan över valbara orter. Om Du vill välja en annan ort ur listan kan Du "bläddra" i den genom att vrida på menyväljaren :. Tryck på OK ; när önskad ort visas. Om ortsnamnet Du valde förekommer flera gånger, visas en ytterligare meny, där Du anger tillhörande område/region. Kompletteringsautomatiken arbetar även här. Kvittera med OK ; när önskat namn visas. Obs! Du kan alltid trycka på knappen 8 för att direkt visa listan över valbara orter. INLEDNING IGERING RADIO CD /MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA 5

6 INLEDNING IGERING RADIO CD /MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA 6 VAL CENTRUM GATA SPECIALMÄL FM1 NDR 2 B1, KAISER STRASSE FM1 NDR km B6, WESTSC HNELLWEG I nästa alternativmeny kan Du välja mellan GATA, CENTRUM och SPECIALMÅL. Gata/väg kan bara väljas om sådan information finns på den navigeringsskiva som används. Om Du väljer GATA kan Du precisera ditt val ytterligare med vägkorsning eller husnummer. Välj bokstäver/siffror så som beskrivits ovan för STAD. Välj CENTRUM om Du direkt vill välja ett stadsdelscentrum. Med SPECIALMÅL kan Du direkt välja mål av typ järnvägsstation, motorvägspåfart, sevärdhet el. dyl. När ditt val är klart, visas först KONTROLL MÅL och sedan det valda målet i teckenfönstret. Obs! I detta läge kan Du spara det aktuella målet till en snabbvalsknapp. Håll i så fall någon av knapparna 1-6 > intryckt minst två sekunder. Tryck på OK ; för att aktivera vägledningen. Först beräknas resvägen och sedan laddas resvägens korridor in till enhetens minne. Förloppet indikeras genom att segmenten i symbolen för navigeringsskivan fylls på. När alla segment är fyllda, kan navigeringsskivan tas ut ur cd-läsaren. I fönstrets mitt visas visuella vägvalsrekommendationer. När körriktningspilarna indikerar en kommande sväng visas avståndet till svängen (t.ex. en korsning) i symbolform till höger om pilen. Dessutom visas namnet på gatan Du ska svänga in på. När Du kör rakt fram visas namnet på gatan Du kör på under vägvalsrekommendationerna. Uppe till höger visas nuvarande avstånd till målet och uppe till vänster beräknad ankomsttid. Ovanför vägvalsrekommendationerna visas aktuell ljudenhet i teckenfönstret. Vid radiospelning visas här stationens namn resp. frekvens, vid spelning av cd-växlare visas skivans och spårets namn resp. nummer. Du kan styra radio / cd-spelare med funktionsknapparna 1-6> även under pågående vägledning.

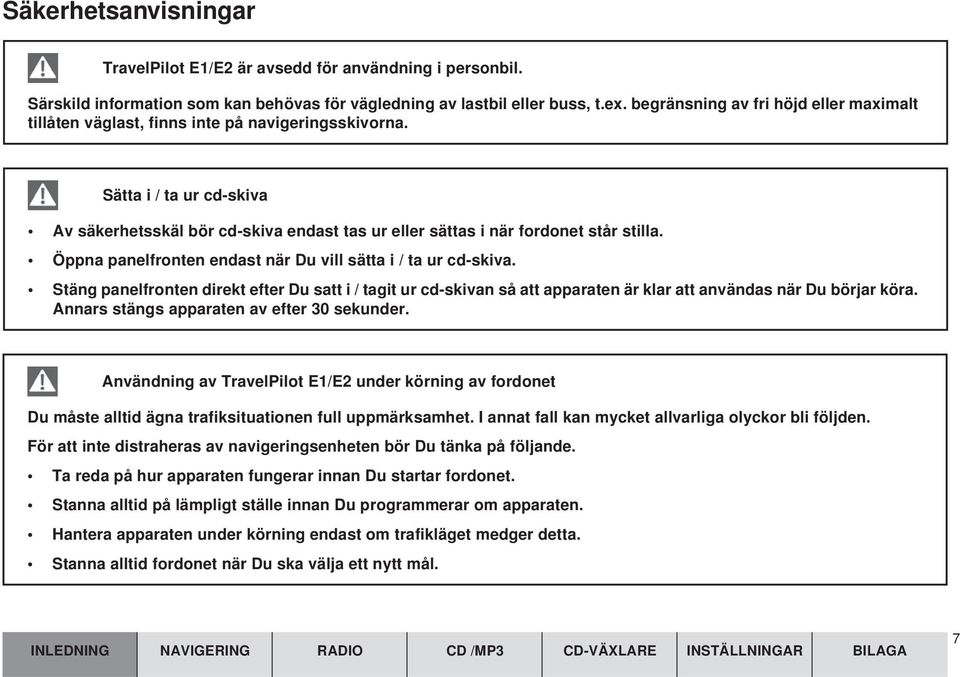

7 Säkerhetsanvisningar TravelPilot E1/E2 är avsedd för användning i personbil. Särskild information som kan behövas för vägledning av lastbil eller buss, t.ex. begränsning av fri höjd eller maximalt tillåten väglast, finns inte på navigeringsskivorna. Sätta i / ta ur cd-skiva Av säkerhetsskäl bör cd-skiva endast tas ur eller sättas i när fordonet står stilla. Öppna panelfronten endast när Du vill sätta i / ta ur cd-skiva. Stäng panelfronten direkt efter Du satt i / tagit ur cd-skivan så att apparaten är klar att användas när Du börjar köra. Annars stängs apparaten av efter 30 sekunder. Användning av TravelPilot E1/E2 under körning av fordonet Du måste alltid ägna trafiksituationen full uppmärksamhet. I annat fall kan mycket allvarliga olyckor bli följden. För att inte distraheras av navigeringsenheten bör Du tänka på följande. Ta reda på hur apparaten fungerar innan Du startar fordonet. Stanna alltid på lämpligt ställe innan Du programmerar om apparaten. Hantera apparaten under körning endast om trafikläget medger detta. Stanna alltid fordonet när Du ska välja ett nytt mål. INLEDNING IGERING RADIO CD /MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA 7

8 INLEDNING IGERING Översikt... 2 Snabbinstruktion... 5 Säkerhetsanvisningar... 7 Vilka navigeringsskivor kan användas? Skötsel av cd-romskivor Allmänt om denna bruksanvisning Löstagbar panelfront Stöldskydd Ta loss panelfronten Sätta panelfronten på plats Koppla TravelPilot E1/E2 till/från Koppla till/från med fordonets tändning 14 Välja systemläge Välja och kvittera menypost Justera volym Dämpa bort ljudet (mute) Automatisk framkoppling av telefonsamtal Teckenfönster Koppla till kodskyddad apparat efter att den varit skild från batterispänningen Inmatning av fel kod RADIO CD /MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA Navigering Hur navigeringssystemet fungerar Sätta i navigeringsskivan Läsa in navigeringssystemets programvara Korridorfunktion Områdesfunktion Starta navigeringen Val av mål Välja mål genom att skriva dess namn. 25 Val av mål - land Val av mål - stad Val av mål - specialmål i målstad Val av mål - gata/väg, husnummer, korsning Val av mål - centrum Val av mål - specialmål Val av mål - senaste 10 mål Val av mål - ur målminnet Målminne Vägledning Dynamisk vägledning Undvika kö vid vägledning Vägvalsalternativ Visa resvägslista Trafikmeddelande under pågående vägledning Radio RDS-komfortfunktioner (AF, REG) Spela radio Välja frekvensband/minnesnivå Ställa in station Spara station Välja sparad station Presentera mottagningsbara stationer (SCAN) Trafikradio Cd Starta spelning av cd-skiva Välja spår Snabbspolning Slumpvis spelning (MIX) Presentera skivans samtliga spår (SCAN) Upprepning av spår (REPEAT) Trafikmeddelande under pågående cd-spelning

9 Mp3 (endast TravelPilot E2) Förbereda mp3-cd Starta mp Välja mapp Välja spår Snabbspolning Slumpvis spelning (MIX) Presentera mappens samtliga spår (SCAN) Upprepa spår (REPEAT) Välja mp3-info Cd-växlare Starta cd-växlare Välja cd-skiva Välja spår Snabbspolning Slumpvis spelning (MIX) Presentera samtliga spår på alla skivor (SCAN) Upprepning av spår (REPEAT) Trafikmeddelande under pågående spelning av cd-växlare Rattfjärrstyrning Val av audioenhet Justera volym Aktivera navigeringen Dämpning av ljud Inställningar - Grundinställningar Tonval och volymbalans Equalizer Ställa in volym för max tillslagsnivå, navigerings- eller trafikradiomeddelande, telefonsamtal samt hastighetsrelaterad volymanpassning Inställning radio Ställa in teckenfönster (ljusnivå dag/natt och kontrast) Välja språk/röstfunktioner Anpassa Optimal resväg (endast TravelPilot E2) Ställa klockan Stöldskyddskod Installation Montagekontroll Automatisk kalibrering Manuell kalibrering Ordlista Tekniska data Monteringsanvisning INLEDNING IGERING RADIO CD /MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA 9

10 INLEDNING IGERING Vilka navigeringsskivor kan användas? Navigeringssystemet TravelPilot E1/E2 fungerar endast med navigeringsskivor av typ cd-rom som bär påtrycket "E". Saknas sådan navigeringsskiva i apparaten, meddelas detta på teckenfönstret när menyn "Val av mål" visas. Observera: Systemet är inte utformat för användning av "hembrända" navigeringsskivor (cd-r, cd-rw). Om Du matar in en sådan skiva, visas texten IGERING AKTIVERAS permanent i teckenfönstret. Fel eller funktionsbrister för navigeringssystemet som resulterar därav, omfattas inte av vårt garantiåtagande. RADIO CD /MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA 10 Skötsel av cd-romskivor En cd-romskiva ska aldrig rengöras med cirkelrörelser. Torka istället rakt inifrån och ut. Använd en luddfri tygbit. Vid kraftig nedsmutsning rekommenderar vi att Du tvättar cd:n med vanligt diskmedel. Även här gäller att skivan aldrig ska tvättas med cirkelrörelser utan rengöras med raka rörelser inifrån och ut. Låt sedan cd:n torka. Dessutom rekommenderar vi att Du allmänt handskas varsamt med såväl skivans undersida som ovansida. En cd-romskiva är nämligen uppbyggd så att själva det informationsbärande skiktet ligger direkt vid ytan under etiketten (sidan med tryck). Anmärkningar rörande cd-skivors läsbarhet All slags smuts eller skada på en cd-rom kan medföra lässvårigheter. Läsfelets grad beror på hur smutsig skivan resp. hur allvarlig den mekaniska skadan är. Kraftiga repor ger upphov till "läsfel" (datafel) och kan resultera i att cd-romskivan hoppar eller hänger sig. Alla cd-romskivor ska därför hanteras varsamt och alltid förvaras i skyddsfodral.

11 Allmänt om denna bruksanvisning Denna bruksanvisning ska göra dig bekant med hur din TravelPilot E1/E2 används och med dess funktioner så att Du kan använda den säkert och bekvämt och få största nytta av den. Läs bruksanvisningen noga innan Du börjar använda navigeringssystemet och förvara anvisningen i bilen så att Du har den lätt tillgänglig. Observera: Apparatpasset som medföljer bruksanvisningen ska däremot aldrig förvaras i fordonet. För att underlätta för dig att hitta i bruksanvisningen används följande symboler för att särskilja olika händelser. 1 Vad Du måste göra för att nå ett visst resultat. Hur apparaten reagerar på det Du gör. Kommentarer och tips för enkel och bra hantering. Observera: Vilka menyposter som finns och i vilken ordning de visas, beror på vilken navigeringsskiva som är isatt. Därför kan här visade bilder eventuellt variera något i förhållande till faktiska förhållanden. INLEDNING IGERING RADIO CD /MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA 11

12 INLEDNING IGERING Löstagbar panelfront Stöldskydd Som ett stöldskydd är apparaten utförd med en fällbar panelfront som kan tas loss (flip release panel). Utan panel är apparaten värdelös för en presumtiv tjuv. TravelPilot E1/E2 skyddas dessutom av en fyrsiffrig apparatkod. Förebygg stöld! Ta alltid med panelen när Du lämnar fordonet. Lämna inte panelen kvar i bilen, inte ens gömd. Panelen är konstruerad för att säkerställa en så enkel hantering som möjligt när den tas loss/sätts på plats. Observera: Hantera panelen försiktigt. Tappa den inte till marken. Lägg inte panelen i direkt solljus eller strålning från annan värmekälla. Förvara panelen i bifogat fodral. Undvik att röra direkt vid panelens kontakter. Vid behov kan kontakterna rengöras med en luddfri tygbit indränkt i rengöringssprit. RADIO CD /MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA 12 Ta loss panelfronten 1 Tryck på 9. Panelfronten öppnas framåt. 2 Håll panelen rak och dra den så ut ur sitt fäste. När panelen har tagits loss, kopplas apparaten automatiskt från efter ca 30 sekunder. Alla aktuella inställningar sparas. Isatt cd-skiva sitter kvar. Observera: Isatt cd-skiva matas ut, men dras automatiskt in igen, om Du inte tar ut den helt.

13 Sätta panelfronten på plats 1 Håll panelen rak och skjut in den i fästet i apparaten. 2 Stäng panelen. Observera: Tryck inte på teckenfönstret när Du sätter panelen på plats. INLEDNING IGERING RADIO CD /MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA 13

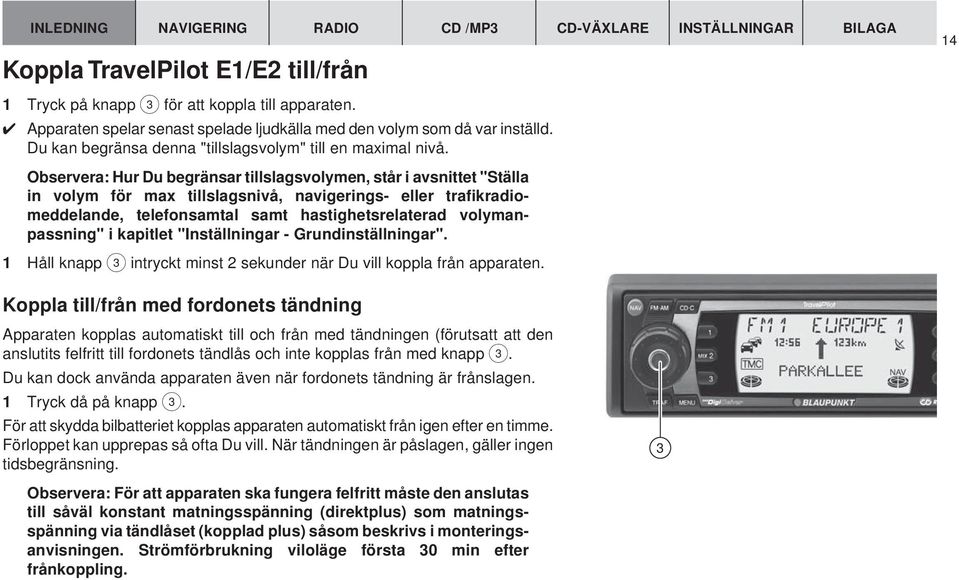

14 INLEDNING IGERING RADIO CD /MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA Koppla TravelPilot E1/E2 till/från 14 1 Tryck på knapp 3 för att koppla till apparaten. Apparaten spelar senast spelade ljudkälla med den volym som då var inställd. Du kan begränsa denna "tillslagsvolym" till en maximal nivå. Observera: Hur Du begränsar tillslagsvolymen, står i avsnittet "Ställa in volym för max tillslagsnivå, navigerings- eller trafikradiomeddelande, telefonsamtal samt hastighetsrelaterad volymanpassning" i kapitlet "Inställningar - Grundinställningar". 1 Håll knapp 3 intryckt minst 2 sekunder när Du vill koppla från apparaten. Koppla till/från med fordonets tändning Apparaten kopplas automatiskt till och från med tändningen (förutsatt att den anslutits felfritt till fordonets tändlås och inte kopplas från med knapp 3. Du kan dock använda apparaten även när fordonets tändning är frånslagen. 1 Tryck då på knapp 3. För att skydda bilbatteriet kopplas apparaten automatiskt från igen efter en timme. Förloppet kan upprepas så ofta Du vill. När tändningen är påslagen, gäller ingen tidsbegränsning. Observera: För att apparaten ska fungera felfritt måste den anslutas till såväl konstant matningsspänning (direktplus) som matningsspänning via tändlåset (kopplad plus) såsom beskrivs i monteringsanvisningen. Strömförbrukning viloläge första 30 min efter frånkoppling. 3

15 Välja systemläge För att välja läge Navigering: 1 Tryck på 1. Teckenfönstret visar huvudmenyn Navigering eller (vid pågående vägledning) vägledningsfönstret. För att välja läge Radio: 1 Tryck på FM AM 4. Aktuellt stationsnamn resp. frekvens samt minnesnivå visas i teckenfönstrets översta rad. Därunder visas hur stationsknapparna är inställda. För att välja läge Cd eller Cd-växlare: 1 Tryck på CD C 5. CD resp. CDC visas i teckenfönstrets översta rad. Därunder visas numret för skivan i växlaren, just spelat spår samt spelad tid. Välja och kvittera menypost Reglaget på panelens högra sida med väljarvred : och infällt trycke ; är apparatens viktigaste kontroll. Med denna kombination av menyväljare : och OK-knapp ; väljer Du poster i menyer, skriver bokstäver samt ändrar och kvitterar inställningar. Vrid menyväljaren : åt höger eller vänster för att välja bland menyposter eller bokstäver/siffror. Kvittera (bekräfta) sedan vald (markerad) menypost eller alternativ genom att trycka på OK ;. N1 i SENASTE 1O VAL AV MÄL FM1 NDR 2 NDR2 ffn NJOY Ante RAD2 JUMP INLEDNING IGERING RADIO CD /MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA 15

16 INLEDNING Justera volym IGERING För att höja systemets volym: 1 Vrid volymreglaget 2 medurs. För att minska systemvolymen: 1 Vrid volymreglaget 2 moturs. Det inställda värdet visas under pågående justering i teckenfönstrets översta rad. Obs! Du kan ändra volymen för navigeringens röstmeddelanden oberoende av inställd systemvolym (volym för radio/cd). Du ändrar detta genom att vrida volymreglaget 2 under pågående röstmeddelande från navigeringen. Den nya volymnivån för meddelanden sparas automatiskt. RADIO CD /MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA volxm 20 NDR2 ffn NJOY Ante RAD2 JUMP 16 Dämpa bort ljudet (mute) Du kan dämpa bort ljudet helt i ett enda steg. 1 Tryck kort på knapp 3. LJUDDAEMP visas på teckenfönstrets översta rad. Obs! Navigeringens vägvalsrekommendationer dämpas inte bort. För att återställa ljudet till ljudnivån före dämpningen: 1 Tryck åter kort på knapp 3 eller vrid på volymreglaget 2. LJUDDAEMP NDR2 ffn NJOY Ante RAD2 JUMP

17 Automatisk framkoppling av telefonsamtal Om TravelPilot E1/E2 är kopplad på rätt sätt till en biltelefon, återges telefonsamtalet via navigeringssystemets högtalare. Teckenfönstret visar TELEFON. Om navigeringsenheten är frånkopplad när ett telefonsamtal kommer in, slås enheten på och samtalet kopplas fram. När telefonsamtalet avslutas, kopplas enheten åter från. Du kan ställa in volymen för telefonsamtal. 1 Vrid volymreglaget 2 för att ställa in önskad nivå. Obs! Under pågående telefonsamtal kan Du med volymreglaget 2 ändra volymen för samtalet oberoende av systemvolymen (volymen för cd/radio). Observera: Om Du ändrar volymen under pågående samtal, kvarstår denna volymnivå för samtliga telefonsamtal, tills TravelPilot E1/E2 kopplas från/till. Därefter gäller åter tillslagsvolymen för telefonsamtal. =ELEFON volxm 8 TELEFON INLEDNING IGERING RADIO CD /MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA 17

18 INLEDNING Teckenfönster IGERING RADIO CD /MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA 18 I teckenfönstret visas all information om navigeringen, t.ex. visuella vägvalsrekommendationer, menyer och listor, samt olika ljudkällors menyer (radio, cdspelare och ev. tillvald cd-växlare). Teckenfönstrets ljusnivå och tydlighet kan optimeras för visningsvinkeln (betraktningsvinkeln) i ditt fordon. För mer information, se avsnittet "Ställa in teckenfönster (ljusnivå dag/natt och kontrast)" i kapitlet "Inställningar - Grundinställningar". Observera: Hantera teckenfönstret varsamt. Om Du rör det med ett spetsigt föremål, kan det repas och täckskiktet ta skada. Rengör fönstret endast med luddfri tygbit och vid behov med rengöringssprit. Använd inte lösningsmedel, t.ex. terpentin och bensin för rengöring, eftersom fönstret då tar skada.

19 Koppla till kodskyddad apparat efter att den varit skild från batterispänningen När apparat med aktiverad stöldskyddskod kopplas till efter att anslutningen till batteriet varit bruten, t.ex. i samband med reparation, visas en uppmaning att ange apparatens stöldskyddskod. Kodnumret hittar Du i apparatpasset som hör till din TravelPilot E1/E2. Förvara aldrig apparatpasset i fordonet! Gör på följande sätt för att mata in kodnumret: 1 Tryck på knapp 1 > (ev. flera ggr) tills teckenfönstret visar första siffran i ditt kodnummer. 2 Tryck på knapp 2 > (ev. flera ggr) tills teckenfönstret visar andra siffran i ditt kodnummer. 3 Tryck på knapp 3 > (ev. flera ggr) tills teckenfönstret visar tredje siffran i ditt kodnummer. 4 Tryck på knapp 4 > (ev. flera ggr) tills teckenfönstret visar fjärde siffran i ditt kodnummer. När hela kodnumret visas i teckenfönstret: 5 Håll OK ; intryckt minst 2 sekunder. Apparaten kopplas till. KOD O O O O Alternativt kan kodnumret även matas in med menyväljaren : och knappen OK ;. 1 Vrid menyväljaren : tills rätt siffra visas i teckenfönstret. 2 Tryck på OK ; för att flytta till nästa position i kodnumret. 3 Upprepa moment 1 och 2 tills kodnumrets samtliga siffror visas rätt. När hela kodnumret visas i teckenfönstret: 4 Håll OK ; intryckt minst 2 sekunder. Apparaten kopplas till. INLEDNING IGERING RADIO CD /MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA 19

20 INLEDNING Inmatning av fel kod IGERING Om Du råkar mata in och kvittera fel kodnummer, kan Du göra ett nytt försök. För att förhindra att en ev. tjuv ska kunna "prova sig fram" till rätt kodnummer, spärras apparaten under en timme efter det tredje misslyckade försöket. Efter tre misslyckade försök måste apparaten lämnas påkopplad via tändningen i minst en timme. Bryts spänningen under denna tid, återställs väntetiden och är återigen en timme. Du kan stänga av apparatens stöldskyddskod. För mer information, se avsnittet "Kodkontroll från/till" i kapitlet "Inställningar - Grundinställningar". RADIO CD /MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA KOD FEL KOD 20

21 Navigering Med hjälp av TravelPilot E1/E2 kan Du snabbt, säkert och enkelt hitta fram till resans mål utan att behöva krångla med papperskartor el. dyl. När navigeringen är aktiverad, ger den röstmeddelanden som anvisar rätt väg, t ex att Du ska svänga in på en avtagsväg som Du når om en viss tid. På teckenfönstret visas dessutom dessa vägvalsrekommendationer i symbolisk form, tillsammans med information om aktuellt avstånd till målet samt beräknad ankomsttid. Trafiksäkerheten måste alltid gå före allt annat. Krav och villkor som beror på aktuell trafiksituation har alltid strikt företräde framför de vägvalsrekommendationer som navigeringssystemet ger. Hur navigeringssystemet fungerar Systemet beräknar fordonets nuvarande position med hjälp av den elektroniska hastighetssignalen, ett gyroskop (registrerar om fordonet ändrar riktning) och signaler från satelliter inom systemet GPS (global positioning system). Navigeringssystemet jämför denna information med det digitaliserade kartmaterial som finns lagrat på navigeringsskivan och lokaliserar därefter fordonets nuvarande position. Slutligen beräknas lämplig resväg till valt mål. Sätta i navigeringsskivan 1 Tryck på 9 för att öppna panelfronten. Panelfronten öppnas framåt och ev. isatt cd-skiva matas ut. 2 Ta ut ev. utskjuten skiva och skjut med lätt hand in navigeringsskivan med den tryckta sidan uppåt i apparatens cd-fack. Skjut in skivan tills Du känner ett visst motstånd och apparaten automatiskt drar in cd-skivan. Observera: Om utmatad skiva inte tas bort inom 10 sekunder, dras den automatiskt in igen. INLEDNING IGERING RADIO CD / MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA 21

22 INLEDNING IGERING RADIO CD / MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA Läsa in navigeringssystemets programvara Programvaran läses automatiskt in från skivan till apparatens minne. Där lagras den tills apparaten skiljs från batterispänningen eller apparaten varit frånkopplad (avstängd) längre än 72 timmar (denna frånkoppling av minnets driftspänning görs för att batteriet i ett avställt fordon inte ska överbelastas). Likaså läses programvaran automatiskt in om versionen i apparaten avviker från versionen på cd-skivan. Observera: När programvaran läses in till apparaten, indikeras detta förlopp på teckenfönstret. Inläsningen bör aldrig avbrytas. I MJUKVAR DOWNLOAD 5O% 22 Korridorfunktion Funktionen "Korridor" möjliggör navigering utan isatt skiva. Efter att resvägen har beräknats, läser systemet in all för navigeringen erforderlig data till enhetens minne. När detta är klart, kan Du ta ut navigeringsskivan ur din TravelPilot E1/ E2 och istället använda cd-facket för att spela en vanlig cd. Att inläsningen är klar, indikeras genom att samtliga cirkelsegment i teckenfönstrets symbol för navigeringsskivan har fyllts med färg. Områdesfunktion Funktionen "Område" gör det möjligt att välja ett mål utan att navigeringsskivan är isatt. Detta uppnås genom att ett visst område, vilket väljs i förhållande till fordonets position, läses in till navigeringssystemets minne från cd-skivan. När sedan ett mål skall väljas, har systemet tillgång till dessa inlästa data. Hur mycket data (hur stort område) som läses in till minnet, är beroende av momentant systemläge.

23 Observera: Ett av systemvillkoren som avgör hur stort område som kan läsas in, är mängden data som krävs för funktionen Korridor. Efter inläsning av aktuell korridor, fylls resterande minnesutrymme med områdesdata. Inläsningen indikeras med hjälp av symbolen för cd-skivan (nere till höger i teckenfönstret) och genomförs även om ingen vägledning pågår. I vissa situationer behöver systemet läsa in ytterligare data från navigeringsskivan som därför måste sättas in i apparaten. Teckenfönstret visar då en sådan uppmaning. Om Du i detta läge väljer att avvakta med inläsningen, visas istället en kompassros i teckenfönstret. Observera: Om Du under pågående navigering lägger i en navigeringsskiva med annan programvaruversion än den version som är inläst i apparaten, tillfrågas Du om Du vill läsa in versionen från skivan till apparaten. Om Du gör detta, avbryts vägledningen. Om Du inte gör detta och dessutom lämnar korridoren som är inläst i apparaten, visas en kompassros i teckenfönstret. Starta navigeringen 1 Koppla (vid behov) till apparaten och tryck på 1. Huvudmenyn Navigering visas. I huvudmenyn Navigering visas följande alternativa sätt av välja ett mål. SENASTE 10: välja bland tio senast valda målen VAL AV MÅL: välja genom inmatning av adress Du kan dessutom välja mål direkt med hjälp av funktionsknapparna 1-6 > förutsatt att Du redan har sparat mål på någon/några av dessa. Systemet fungerar ungefär på samma sätt som radions stationsknappar och även här finns olika minnesnivåer (N1, N2, N3, N4) att välja mellan. N1 i SENASTE 1O VAL AV MÄL INLEDNING IGERING RADIO CD / MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA 23

24 INLEDNING IGERING RADIO CD / MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA För att byta mellan navigeringsminnets olika nivåer: 1 Tryck på 1 (ev. flera ggr) tills önskad nivå visas i teckenfönstrets översta rad. För att kunna starta en vägledning, måste en cd-skiva för "TravelPilot E Navigering" sitta i enheten (alternativt erforderliga data vara inlästa) och dessutom måste Du ha valt ett mål. N2 i SENASTE 1O VAL AV MÄL 24 Val av mål Du kan välja ett tidigare använt mål från målminnet eller ange ett nytt. Ett nytt mål väljer Du genom att ange en stad/ort, ett postnummer, ett centrum, en gata/ väg, en korsning eller ett husnummer. Du kan även välja mellan olika specialmål (motorvägspåfart, järnvägsstation, hotell, köpcentrum m.m.). Dessutom kan Du välja i vilket land målet ska ligga. När navigeringen har aktiverats med knappen 1 visas huvudmenyn Navigering. Mål Följande mål kan väljas: senaste 10 mål en stads centrum eller en stadsdels centrum (endast storstäder) en gata/väg en korsning mellan två eller fler gator/vägar ett husnummer eller ett kvarter (husnummerintervall) specialmål, t.ex. järnvägsstation, flygplats, bensinstation eller annan plats av offentlig karaktär mål sparade i minnet

25 Välja mål genom att skriva dess namn Med textinmatningsraden kan Du ange t.ex. en stads eller gatas namn som Du vill använda vid navigering. Raden har en automatisk kompletteringsfunktion, dvs endast de tecken som passar till de Du redan har skrivit, går att välja. Exempel: Du ska ange en gata i en stad Du har valt. Om det då inte finns något gatunamn i staden som börjar på "A", kan Du inte skriva ett "A" som första bokstav. Om Du sedan skriver "B" som första bokstav och det inte finns något gatunamn i staden som börjar på "BC", kan Du inte skriva "C" som andra bokstav. Och så vidare. När Du har skrivit så många bokstäver att endast ett namn "passar in" på dem, kompletteras namnet automatiskt med resterande bokstäver. Därför räcker det oftast att skriva några få bokstäver för att välja en stad eller en gata. Exempel: Om Du i Tyskland skriver YO som de två första bokstäverna för en stad, kompletteras det Du skrivit automatiskt med RCKGEBIET (eftersom det är det enda tyska stadsnamnet på cd:n som passar). Välja bokstav/siffra Gör på följande sätt när textinmatningsraden visas: 1 Välj den första (möjliga) bokstaven/siffran genom att markera den. Obs! För tydlighetens skull visas det markerade tecknet (bokstaven/siffran) förstorat och mot färgad bakgrund. 2 Tryck på OK ; för att kvittera (bekräfta) det tecken Du har valt och flytta in det på textinmatningsraden. 3 Välj sedan nästa tecken och kvittera med OK ;. Den automatiska kompletteringen visas så snart det blir möjligt. 4 Upprepa moment 1-3 så ofta som krävs för att önskat namn ska visas i textinmatningsraden. S=AD YACH [D] A S=AD YORCKGEBIE T [D] S=AD BERL AGE [D ] E SA INLEDNING IGERING RADIO CD / MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA 25

26 INLEDNING IGERING RADIO CD / MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA 5 Håll OK ; intryckt när rätt namn/nummer visas. (Du kan även trycka på 8.) Valt namn visas i tillhörande lista (t.ex. listan över orter, över gator osv.). Radera tecken Om Du väljer fel tecken (bokstav/siffra), kan Du radera det på följande sätt: 1 Tryck på 7 eller ESC =. Markören flyttas ett steg åt vänster. Ev. automatisk komplettering tas bort. Observera: Håll knapp 7 intryckt om Du vill radera samtliga tecken. Håll knapp ESC = intryckt om Du vill avbryta och återvända till huvudmenyn. Bläddra i lista och välja därifrån Eftersom teckenfönstret endast kan visa ett begränsat antal rader, delas listor upp på olika sidor. Du kan bläddra mellan sidorna med de pilar som visas på teckenfönstrets högra sida. (Om endast nedåtpilen visas, kan Du endast bläddra nedåt och om endast uppåtpilen visas, kan Du endast bläddra uppåt.) 1 För att bläddra mellan listans poster, vrider Du på menyväljaren :. Nästa resp. föregående post i listan visas, beroende på om Du har vridit åt höger eller åt vänster. 2 Tryck på OK ; när Du vill kvittera markerad post (t.ex. en stad som ska vara mål). S=AD BERLIN [D] EG,C S=AD BERLIN [D] S=AD BERLIN [D] 26

27 Val av mål - land En navigeringsskiva omfattar f.n. hela gatunätet för ett visst land samt det kompletta europeiska huvudledsnätet (major roads). Första gången Du väljer ett mål, ombeds Du inledningsvis att välja land. Vanligtvis är detta landet Du befinner dig i. 1 Öppna navigeringens huvudmeny och välj posten VAL AV MÅL, därefter posten LAND. En lista över valbara länder visas. 2 Bläddra i listan med menyväljaren : tills önskat land visas. Kvittera med OK ;. Menyn Val av mål visas. Observera: Det valda landet lagras permanent i minnet. Du kan välja ett nytt land vid valfri tidpunkt, men annars kvarstår valet tills Du sätter i en annan navigeringsskiva eller tills enhetens driftspänning bryts (när TravelPilot E1/E2 varit frånkopplad längre än ca. 72 timmar). N1 i SENASTE 1O VAL AV MÄL LAND DEUTSCHLAN D (D) Val av mål - stad För att kunna välja ett mål via dess adress, måste Du först välja en ort (stad). Du kan välja orten genom att mata in dess namn eller postnummer. Obs! Postnummer har fördelen att alltid vara unika och helt entydiga. Observera: Postnummer för postboxar kan inte användas. I mindre kommuner kan ett postnummer vara samma för flera samhällen. I sådant fall måste Du ytterligare ange namnet efter postnumret. Vanligen räcker det att skriva första bokstaven för att namnet ska kompletteras automatiskt. Postnummer och namn visas sedan bredvid varandra i teckenfönstret. Observera: För att kunna välja mål via postnummer, måste naturligtvis denna information finnas lagrad på din navigeringsskiva. S=AD 1O115 BERL IN [D] 5 9 INLEDNING IGERING RADIO CD / MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA 27

28 INLEDNING IGERING RADIO CD / MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA 1 Öppna navigeringens huvudmeny och välj posten VAL AV MÅL, därefter posten STAD. Textinmatningsraden visas med senast vald stad. Obs! Om Du åter vill välja samma stad (den som visas), håller Du bara ned OK ; eller trycker på 8. TravelPilot E2 sparar de 20 senast valda städerna. Om du skriver första bokstaven på någon av dessa städer, visas den som förslag i teckenfönstret. Om bokstaven inte passar till någon av dessa 20 städer, föreslås en passande stad från den allmänna förteckningen på skivan. 2 Skriv ortsnamnet i inmatningsraden. (Se "Välja mål genom att skriva dess namn".) 3 Gå till listan. Namnet visas i listan över städer. 4 Välj önskad stad. Tryck på OK ; för att kvittera valet. Du har nu valt till vilken stad vägledningen ska gå. Om ortsnamnet Du valde förekommer flera gånger, visas en ytterligare meny, där Du anger tillhörande område/region. Skriv de första bokstäverna tills de kompletteras. Som hjälp visas riktningen och avståndet fågelvägen till resp. mål. (Denna ytterligare meny behövs inte om orten valdes via postnummer.) När Du väl har valt staden, kommer Du till nästa moment. Här kan Du välja mellan följande mål. SPECIALMÅL: Välj ett specialmål i vald stad från en lista. Specialmålen är grupperade under rubriker som järnvägsstation, köpcentrum osv. (Se även avsnitt "Val av mål - specialmål".) GATA: Välj en gata/väg som mål. (Detta förutsätter dock att navigeringsskivan omfattar därtill erforderliga data.) CENTRUM: Välj ett stadscentrum eller stadsdelscentrum som mål. VAL NATIONELLA STAD POS OMRÄDE MÄLOMRÄDE S=AD BERLIN [D] EG,C S=AD BERLIN [D] DIS=RIK= BERLIN S 28

29 Observera: Om det saknas data för någon av dessa måltyper, visas det alternativet inte. Val av mål - specialmål i målstad Du kan direkt välja ett specialmål (t.ex. restaurang, parkeringsplats, hotell) i din målstad. Detta förutsätter att Du innan har valt en stad/ort som mål. 1 Markera och kvittera menyposten SPECIALMÅL. En lista med specialmålrubriker visas. 2 Markera och kvittera önskad rubrik. Textinmatningsraden för inmatning av specialmålets namn visas. 3 Skriv specialmålets namn på samma sätt som vid val av mål. 4 Gå till listan. Valbara specialmål visas alfabetiskt sorterade. 5 Markera och kvittera önskat mål. Vägledningen kan startas när önskat specialmål valts och kvitterats. För mer information, se avsnittet "Vägledning". VAL CENTRUM GATA SPECIALMÄL VAL PARKERINGS POST RESTAURANG SJUKHUS INLEDNING IGERING RADIO CD / MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA 29

30 INLEDNING IGERING RADIO CD / MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA Val av mål - gata/väg, husnummer, korsning 1 Markera och kvittera menyposten GATA. 2 Skriv gatans namn i inmatningsraden. (Se "Välja mål genom att skriva dess namn".) 3 Gå till listan. Gatans namn visas i listan över gatunamn. Obs! Långa och sammansatta gatunamn kan vara svåra att hitta, därför är de ofta lagrade på flera olika sätt, t.ex. DAG HAMMARSKJÖLDS VÄG och HAMMARSKJÖLDS VÄG, DAG. 4 Markera och kvittera önskat gatunamn. Observera: Om gatunamnet förekommer fler än en gång i den valda staden, visas en undermeny där du preciserar ditt val genom att mata in postnummer eller stadsdelens namn. När Du har valt gata kan Du välja mellan följande alternativ: HUSNUMMER: Du kan precisera målet genom att ange husnummer eller ett kvarter (husnummerintervall). KORSNING: Du kan även precisera målet genom att ange en korsning för vald gata. Observera: Om Du väljer ett nytt mål i korridorläge (dvs när navigeringsskivan inte sitter i spelaren) är alternativen Husnummer och Korsning inte valbara. FORTSÄTT: Du vill inte precisera ytterligare utan starta vägledningen direkt. För mer information, se avsnittet "Vägledning". Observera: Om det saknas data för någon av dessa måltyper, visas det alternativet inte. VAL CENTRUM GATA SPECIALMÄL GA=A UNTER DEN BIRKEN E RB GA=A UNTER DEN LINDEN VAL HUSNUMMER KORSNING FORTSÄTT 30

31 Husnummer Om Du valde menyposten HUSNUMMER, visas en lista med valbara nummer resp. nummerintervaller (kvarter). Med TravelPilot E2 kan Du mata in husnummer helt fritt. Om inmatningen inte stämmer överens med data på navigeringsskivan, visas en lista över valbara husnummer. 1 Markera och kvittera önskat nummer/kvarter. Valt mål visas. 2 Tryck på OK ; för att starta vägledningen. Obs! Efter att Du har valt målet men innan Du startar vägledningen, kan Du lagra målet i minnet. För mer information, se avsnittet "Målminne". Du har möjlighet att anpassa resvägen efter dina personliga önskemål och bestämma vägvalsalternativ, t.ex. välja en resväg utan motorväg. För mer information se avsnittet "Vägvalsalternativ" i detta kapitel. VAL HUSNUMMER KORSNING FORTSÄTT Korsning Om Du valde menyposten KORSNING, visas en lista med valbara korsningar för din målgata. Observera: Förekommer en korsning med samma gata två gånger, anges dessutom väderstrecket. 1 Markera och kvittera önskad korsning i listan. Valt mål visas. 2 Tryck på OK ; för att starta vägledningen. Obs! Efter att Du har valt målet men innan Du startar vägledningen, kan Du lagra målet i minnet. För mer information, se avsnittet "Målminne". Du har möjlighet att anpassa resvägen efter dina personliga önskemål och bestämma vägvalsalternativ, t.ex. välja en resväg utan motorväg. För mer information se avsnittet "Vägvalsalternativ" i detta kapitel. VAL HUSNUMMER KORSNING FORTSÄTT INLEDNING IGERING RADIO CD / MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA 31

32 INLEDNING IGERING RADIO CD / MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA Val av mål - centrum Om Du valde CENTRUM som mål in din målstad, visas inmatningsraden där Du anger namnet på önskat centrum. 1 Skriv namnet på önskat centrum i textinmatningsraden. Den automatiska kompletteringsfunktionen hjälper dig. Observera: Om Du valde stad med hjälp av postnummer, är urvalet begränsat till sådana centra som passar till postnumret. 2 Byt till listan. Markera och kvittera önskat centrum. 3 Tryck på OK ; för att starta vägledningen. Obs! Efter att Du har valt målet men innan Du startar vägledningen, kan Du lagra målet i minnet. För mer information, se avsnittet "Målminne". Du har möjlighet att anpassa resvägen efter dina personliga önskemål och bestämma vägvalsalternativ, t.ex. välja en resväg utan motorväg. För mer information se avsnittet "Vägvalsalternativ" i detta kapitel. VAL CENTRUM GATA SPECIALMÄL CEN=RUM CHARLOTTEN BURG [D] 32

33 Val av mål - specialmål Med denna funktion kan Du välja mellan olika specialmål, t.ex. motorvägspåfarter, p-hus, bensinstationer, restauranger. När Du ska välja ett specialmål, börjar Du med att ange önskat område. Överregionala specialmål - gränsövergångar o dyl Positionsområde - specialmål i närheten av fordonets nuvarande position Målområde - specialmål i närheten av nuvarande (eller senaste) mål Överregionala specialmål Valbara specialmål är motorvägsanknytningar, motorvägsrastplatser, flygplatser osv över hela området på navigeringsskivan. Du behöver bara känna till namnet på önskat mål. 1 Tryck på 1. Huvudmenyn Navigering visas. 2 Markera och kvittera VAL AV MÅL. Menyn Val av mål visas. 3 Markera och kvittera NATIONELLA. En lista med specialmålrubriker visas. 4 Markera och kvittera önskad rubrik. Valbara mål visas alfabetiskt sorterade. VAL NATIONELLA STAD POS OMRÄDEZ MÄLOMRÄDE Obs! Vid behov visas först inmatningsraden. Skriv här namnet eller endast första bokstaven/bokstäverna och gå sedan till listan. 5 Markera och kvittera önskat specialmål. Vägledningen kan startas när önskat specialmål valts och kvitterats. För mer information, se avsnittet "Vägledning". VAL FAERJA FLYGPLATS GRAENS MOTORVAEGS INLEDNING IGERING RADIO CD / MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA 33

34 INLEDNING IGERING RADIO CD / MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA Positionsområde Du kan välja specialmål i området runt fordonets aktuella position. Observera: Menyposten visas endast om systemet har lokaliserat fordonets nuvarande position. 1 Tryck på 1. Huvudmenyn Navigering visas. 2 Markera och kvittera VAL AV MÅL. Menyn Val av mål visas. 3 Markera och kvittera POSitionsOMRÅDE. En lista med specialmålrubriker visas. Observera: Vilka rubriker som erbjuds beror på vilka data som finns lagrade på navigeringsskivan. 4 Markera och kvittera önskad rubrik. Målen visas sorterade efter resp. avstånd till fordonspositionen. Obs! Vid behov visas först inmatningsraden. Skriv här namnet eller endast första bokstaven/bokstäverna och gå sedan till listan. 5 Markera och kvittera önskat mål. Vägledningen kan startas när önskat specialmål valts och kvitterats. För mer information, se avsnittet "Vägledning". VAL NATIONELLA STAD POS OMRÄDE MÄLOMRÄDE VAL FAERJA FLYGPLATS GATA GRAENS 34

35 Målområde Målområde avser alltid området runt det mål som var aktivt (valdes) senast. 1 Tryck på 1. Huvudmenyn Navigering visas. 2 Markera och kvittera VAL AV MÅL. Menyn Val av mål visas. 3 Markera och kvittera MÅLOMRÅDE. VAL NATIONELLA STAD POS OMRÄDE MÄLOMRÄDE Observera: Menyposten visas endast om det finns minst ett valbart specialmål. En lista med specialmålrubriker visas. Observera: Vilka rubriker som erbjuds beror på vilka data som finns lagrade på navigeringsskivan. 4 Markera och kvittera önskad rubrik. Valbara mål visas sorterade efter resp. avstånd till målet. VAL FAERJA FLYGPLATS GATA GRAENS Obs! Vid behov visas först inmatningsraden. Skriv här namnet eller endast första bokstaven/bokstäverna och gå sedan till listan. 5 Markera och kvittera önskat mål. Vägledningen kan startas när önskat specialmål valts och kvitterats. För mer information, se avsnittet "Vägledning". INLEDNING IGERING RADIO CD / MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA 35

36 INLEDNING IGERING RADIO CD / MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA Val av mål - senaste 10 mål TravelPilot E1/E2 sparar automatiskt de tio senast beräknade målen. Dessa sparade mål kan väljas direkt ur minnet. När det elfte målet beräknas, raderas det äldsta målet ur minnet. För att välja ett av de senaste 10 målen: 1 Markera och kvittera menyposten SENASTE 10 i huvudmenyn Navigering. 2 Markera och kvittera önskat mål. 3 Resvägen beräknas och vägledningen startas. Observera: Eventuellt behöver systemet läsa in fler data från navigeringsskivan. Om skivan inte sitter i spelaren, uppmanas Du i så fall att sätta i den. N1 i SENASTE 1O VAL AV MÄL SENAS=E MAAL BERLIN [D], BERLIN, UNTER DEN LINDEN 36

37 Val av mål - ur målminnet Mål som Du tänker välja flera gånger, kan sparas i målminnet och sedan väljas direkt där vid nästa vägledning till samma mål. För mer information, se avsnitt "Målminne". Navigeringssystemets målminne är uppdelat i fyra nivåer (N1, N2, N3 och N4). På varje minnesnivå kan sex mål sparas vardera. För att välja mål i målminne: 1 Tryck på 1. Huvudmenyn Navigering och senast vald minnesnivå visas. 2 Tryck på 1 (ev. flera ggr) tills önskad minnesnivå visas. 3 Tryck på den av knapparna 1-6 > som hör till önskat mål. Målet som har sparats på vald knapp visas i teckenfönstret. 4 Tryck på OK ; om Du vill använda målet för vägledning. Vägledningen startas. För mer information, se avsnittet "Vägledning". Observera: Eventuellt behöver systemet läsa in fler data från navigeringsskivan. Om skivan inte sitter i spelaren, uppmanas Du i så fall att sätta i den. N1 MAAL 2 BERLIN [D], BERLIN, UNTER DEN LINDEN INLEDNING IGERING RADIO CD / MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA 37

38 INLEDNING IGERING RADIO CD / MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA Målminne I målminnet kan Du spara mål för senare vägledning. Dessutom kan Du spara aktuell fordonsposition för att senare ur minnet välja denna positionsmarkering som mål. Du kan markera aktuell position även under pågående vägledning. Navigeringssystemet erbjuder sammanlagt 24 minnesplatser sex på varje minnesnivå N1 - N4 där ett mål kan sparas. 38 Spara nytt mål till målminnet Du kan spara aktuellt mål i målminnet efter att Du har genomfört val av mål, men innan Du startar vägledningen. 1 Välj den minnesnivå (N1 - N4) som Du vill spara målet på genom att trycka på 1 (ev. flera ggr) tills den visas i teckenfönstret. 2 Håll den av knapparna 1-6 > som Du vill spara målet på, intryckt minst 2 sekunder. Ett kvitteringsljud hörs när målet har sparats. N1 MAAL BERLIN [D], BERLIN, UNTER DEN LINDEN Spara aktivt mål till målminnet Du kan spara vägledningens nuvarande mål i målminnet. 1 Tryck två gånger på knappen <. Aktuellt mål visas. 2 Välj den minnesnivå (N1 - N4) som Du vill spara målet på genom att trycka på 1 (ev. flera ggr) tills den visas i teckenfönstret. 3 Medan målet visas, håller Du den av knapparna 1-6 > som Du vill spara målet på, intryckt minst 2 sekunder. Ett kvitteringsljud hörs när målet har sparats. Därefter visas åter vägledningen. N1 MAALINFO 26 km 19:16 BERLIN [D], BERLIN,

39 Spara aktuell position som mål Du kan spara fordonets aktuella position i målminnet. Funktionen kan t.ex. användas om Du under resan passerar någon intressant plats som Du vill besöka vid ett senare tillfälle. Observera: För att fordonets position ska kunna sparas i målminnet måste en navigerings-cd vara isatt. När Du vill spara fordonets aktuella position: 1 Tryck på 1. 2 Välj den minnesnivå (N1 - N4) som Du vill spara målet på. Välj minnesnivån genom att trycka på 1 (ev. flera ggr) tills den visas i teckenfönstret. 3 Tryck på knappen <. Aktuell position visas. 4 Håll den av knapparna 1-6 > som Du vill spara positionen på, intryckt minst två sekunder. Positionen sparas till målminnet. N1 POSI=ION B243, SCHÜ TZENWIESE INLEDNING IGERING RADIO CD / MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA 39

40 INLEDNING IGERING RADIO CD / MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA Vägledning Starta vägledning När Du har valt ett mål, visas målets adress i teckenfönstret. Om Du vill starta en vägledning till detta mål: 1 Tryck på OK ;. Beräkning av körväg När vägledningen startas, visar teckenfönstret först under fem sekunder en varning. Därefter börjar systemet beräkna resvägen. Obs! Den beräknade resvägen läses komplett in till navigeringssystemets minne. Därför kan Du efter inläsningen ta ut navigeringsskivan ur apparaten och istället spela en vanlig musikskiva el dyl. När resvägen har beräknats klart, startas vägledningen med akustiska och optiska vägvalsrekommendationer. Förutsättning är dock att fordonet befinner sig på en "digitaliserad" position. Observera: Ibland visas under pågående vägledning en symbolisk kompassros på teckenfönstret. Orsaken kan vara att fordonet befinner sig på en ej digitaliserad gata systemet inte kan beräkna resvägen till valt mål fordonet har lämnat det område som navigeringsskivan omfattar eller den korridor som är inläst från skivan I dessa fall följer Du riktningen som kompassrosen visar. Så fort Du åter kommer upp på en digitaliserad väg, återupptas de akustiska och optiska vägvalsrekommendationerna. N1 MAAL BERLIN [D], BERLIN, UNTER DEN LINDEN VARNING IAKTTA TRAFIK- REGLER FM1 NDR 2 BERÄKNING RESVÄG PÄGÄR FM1 NDR 2 40

41 Obs! Om Du av någon anledning väljer en annan resväg än den som systemet rekommenderar, genomförs automatiskt en beräkning av ny resväg till målet med utgångspunkt i aktuell fordonsposition. Det kan ev. innebära att systemet uppmanar dig att sätta i navigeringsskivan. Vägvalsrekommendationer I fönstrets mitt visas visuella vägvalsrekommendationer. När Du kör rakt fram visas namnet på gatan Du kör på under vägvalsrekommendationerna. Uppe till höger visas nuvarande avstånd till målet och uppe till vänster beräknad ankomsttid. När körriktningspilarna indikerar en kommande sväng visas avståndet till svängen (t.ex. en korsning) i symbolform till höger om pilen. Dessutom visas namnet på gatan Du ska svänga in på (om namnet finns i databasen) ovanför pilsymbolen. Ovanför vägvalsrekommendationerna visas vilken audioenhet (radio/cd) som spelas. Vid radiospelning visas här stationens namn resp. frekvens, vid spelning av cd-växlare visas spårets och skivans namn resp. nummer. Obs! Även under pågående vägledning har funktionsknappar (1-6 >, 7 och 8) samma funktioner som i huvudmenyn för radio resp. cdväxlare. På så sätt kan Du styra radions/cd-spelarens viktigaste funktioner utan att behöva lämna menyn Vägledning. Vägvalsrekommendationerna framförs även akustiskt av en röstfunktion som bl.a. i god tid informerar om kommande svängar och andra riktningsändringar. Du informeras även om vägens beteckning resp. namn (motorvägar och riksvägar). Självklart kan Du även stänga av denna röstfunktion. (För mer information se avsnittet "Språk/röstfunktioner" i kapitlet "Inställningar - Grundinställningar"). Med TravelPilot E2 kan Du även välja att istället få talad information om aktuella trafikköer. (För mer information se avsnittet "Språk/ röstfunktioner" i kapitlet "Inställningar - Grundinställningar"). FM1 NDR km B6, WESTSC HNELLWEG FM1 NDR 2 B1, KAISER STRASSE CD1 =02/ km B6, WESTSC HNELLWEG INLEDNING IGERING RADIO CD / MP3 CD-VÄXLARE INSTÄLLNINGAR BILAGA 41
