Fjärrvärme från kärnkraft Möjligt redan idag

Transkript

1 Fjärrvärme från kärnkraft Möjligt redan idag Ok Oskarshamn 3s kl kylvattenutsläpp tlä 1

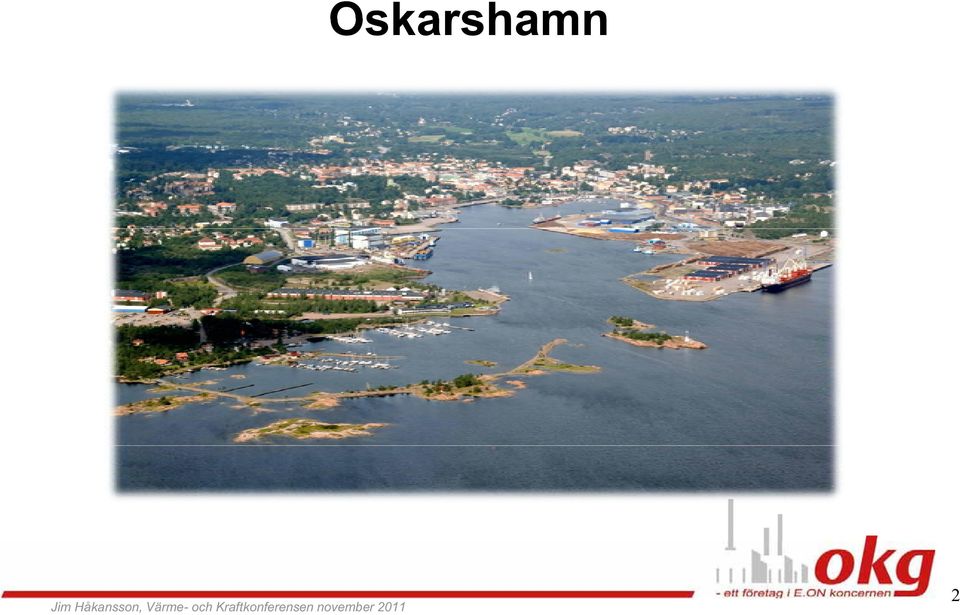

2 Oskarshamn 2

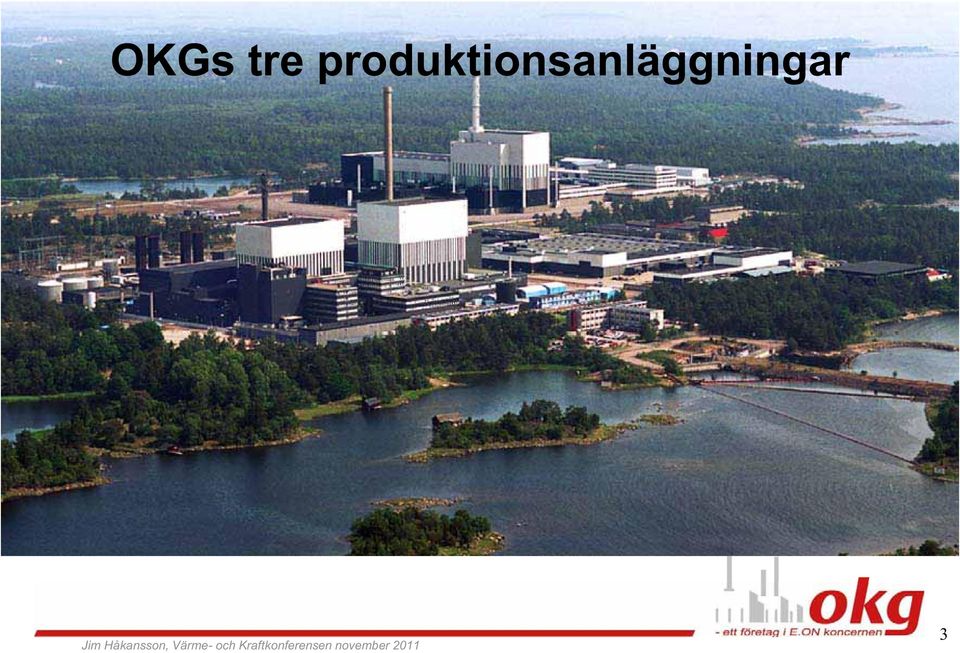

3 OKGs tre produktionsanläggningar g 3

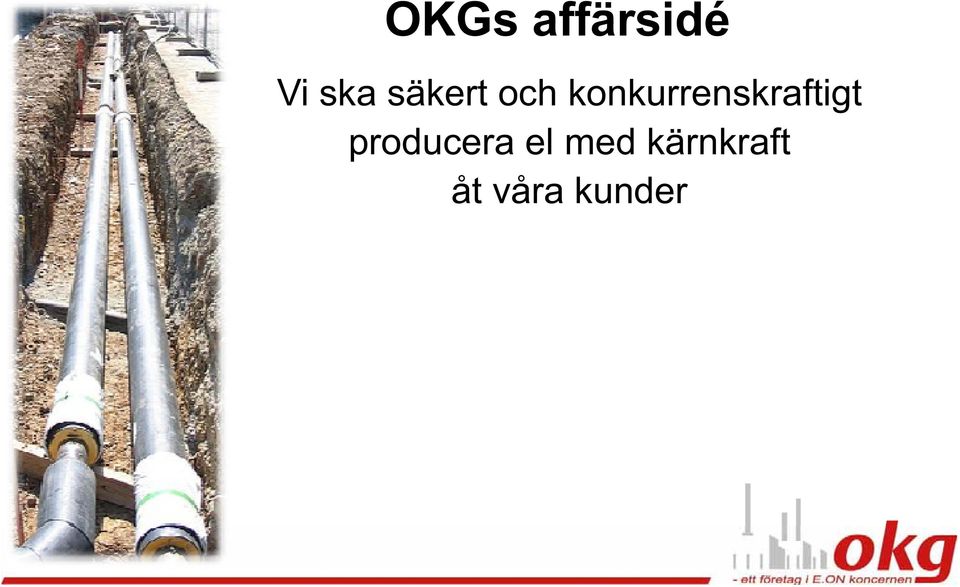

4 OKGs affärsidé Vi ska säkert och konkurrenskraftigtk k t producera el med kärnkraft åt våra kunder

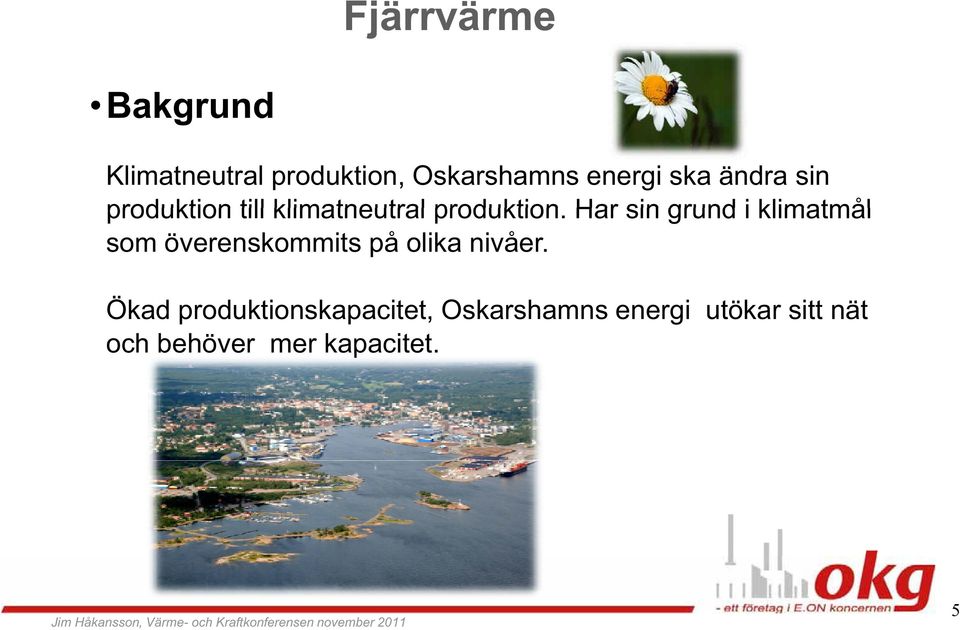

5 Fjärrvärme Bakgrundg Klimatneutral produktion, Oskarshamns energi ska ändra sin produktion till klimatneutral produktion. Har sin grund i klimatmål som överenskommits på olika nivåer. Ökad produktionskapacitet, Oskarshamns energi utökar sitt nät och behöver mer kapacitet. 5

6 6

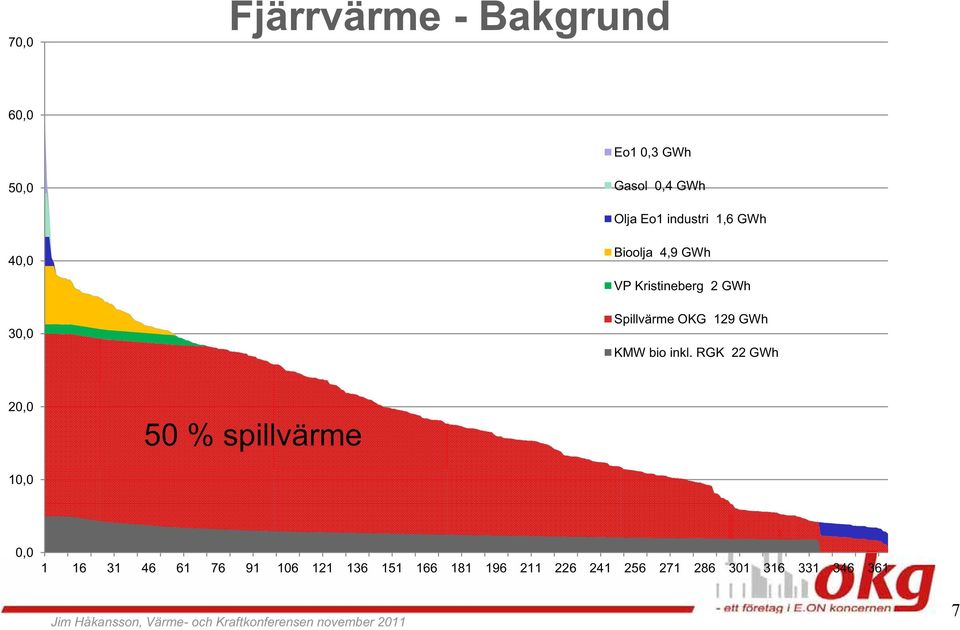

7 70,0 Fjärrvärme - Bakgrund 60,0 Eo1 0,3 GWh 50,0 Gasol 0,4 GWh Olja Eo1 industri 1,6 GWh 40,0 Bioolja 4,9 GWh VP Kristineberg 2 GWh 30,0 Spillvärme OKG 129 GWh KMW bio inkl. RGK 22 GWh 20,0 50 % spillvärme 10,0 0,

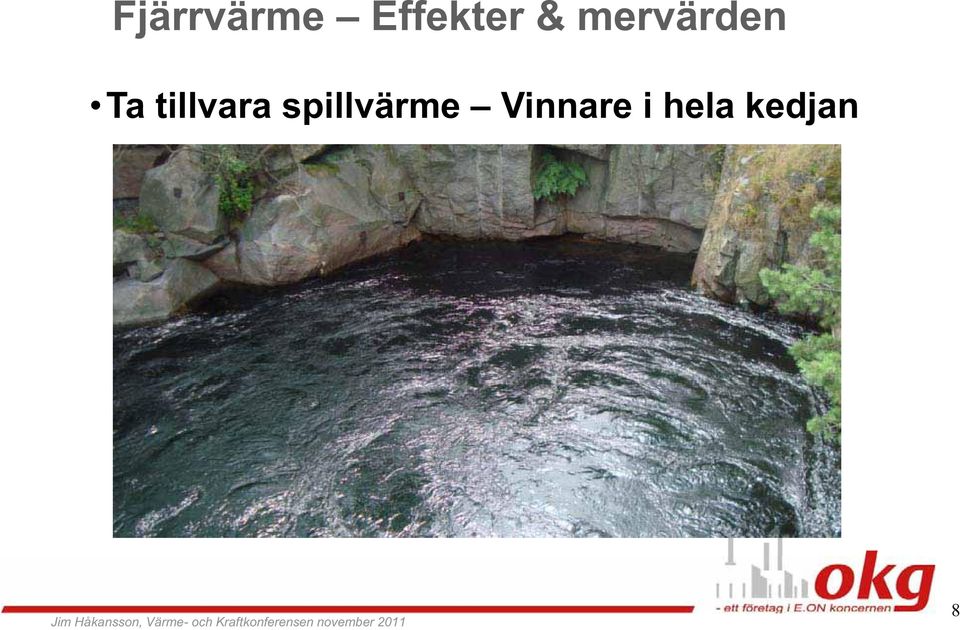

8 Fjärrvärme Effekter & mervärden Ta tillvara spillvärme Vinnare i hela kedjan 8

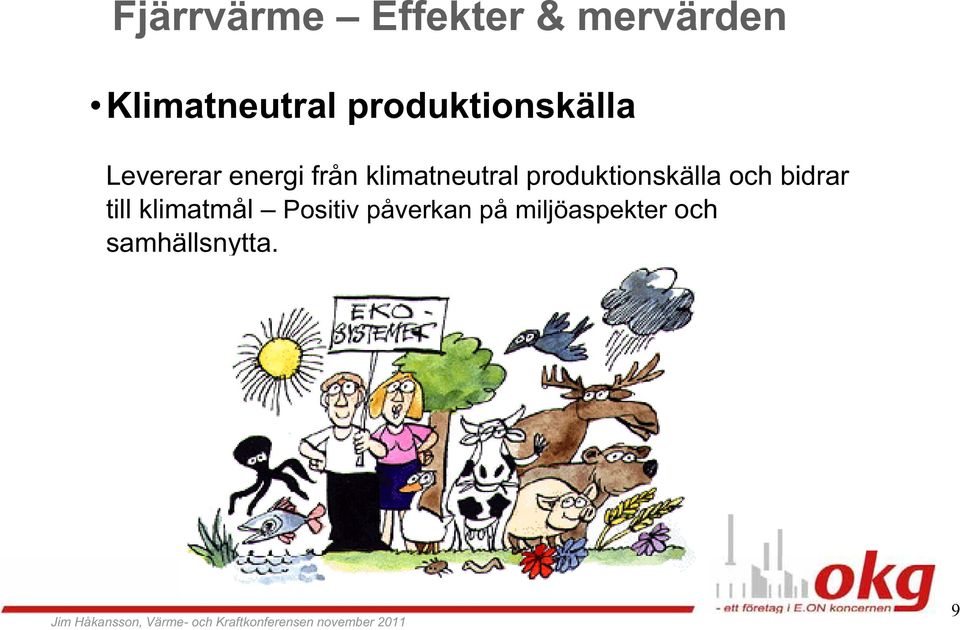

9 Fjärrvärme Effekter & mervärden Klimatneutral produktionskälla Levererar energi från klimatneutral produktionskälla och bidrar till klimatmål Positiv påverkan på miljöaspekter och samhällsnytta. 9

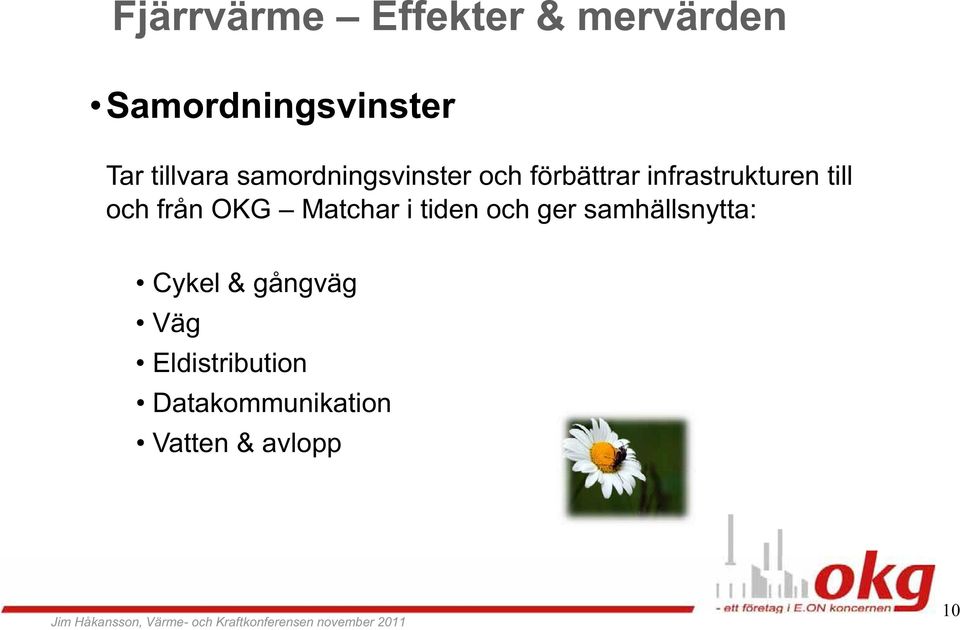

10 Fjärrvärme Effekter & mervärden Samordningsvinster Tar tillvara samordningsvinster och förbättrar infrastrukturen till och från OKG Matchar i tiden och ger samhällsnytta: Cykel & gångvägg g Väg Eldistribution Datakommunikation Vatten & avlopp 10

11 Hur kan ett spillvärmeprojekt bli utkonkurrerat av ny flispanna? 11

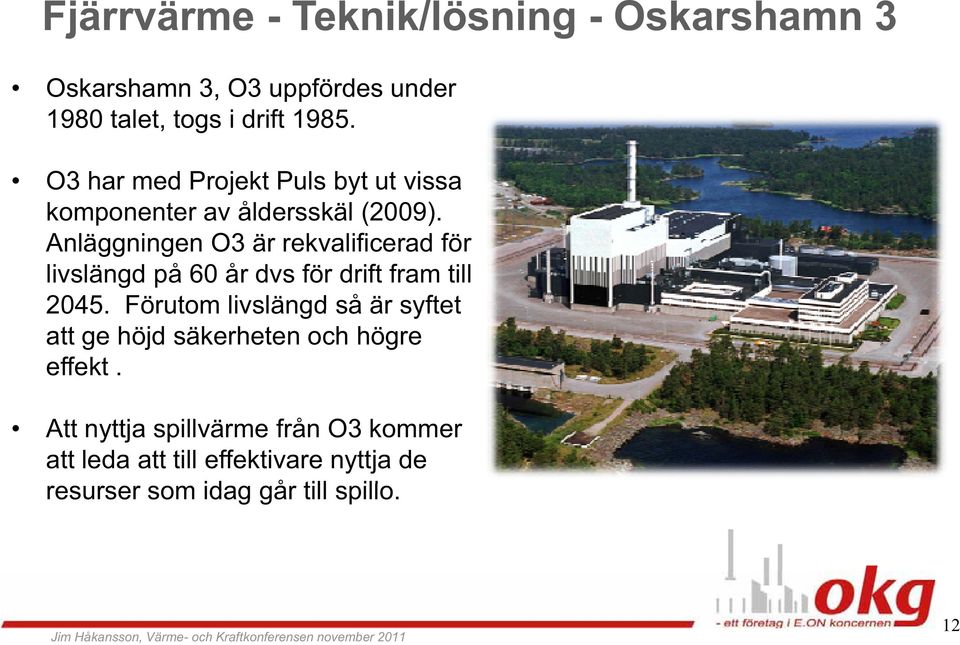

12 Fjärrvärme - Teknik/lösning - Oskarshamn 3 Oskarshamn 3, O3 uppfördes under 1980 talet, togs i drift O3 har med Projekt Puls byt ut vissa komponenter av åldersskäl (2009). Anläggningen O3 är rekvalificerad för livslängd på 60 år dvs för drift fram till Förutom livslängd så är syftet att ge höjd säkerheten och högre effekt. Att nyttja spillvärme från O3 kommer att leda att till effektivare nyttja de resurser som idag går till spillo. 12

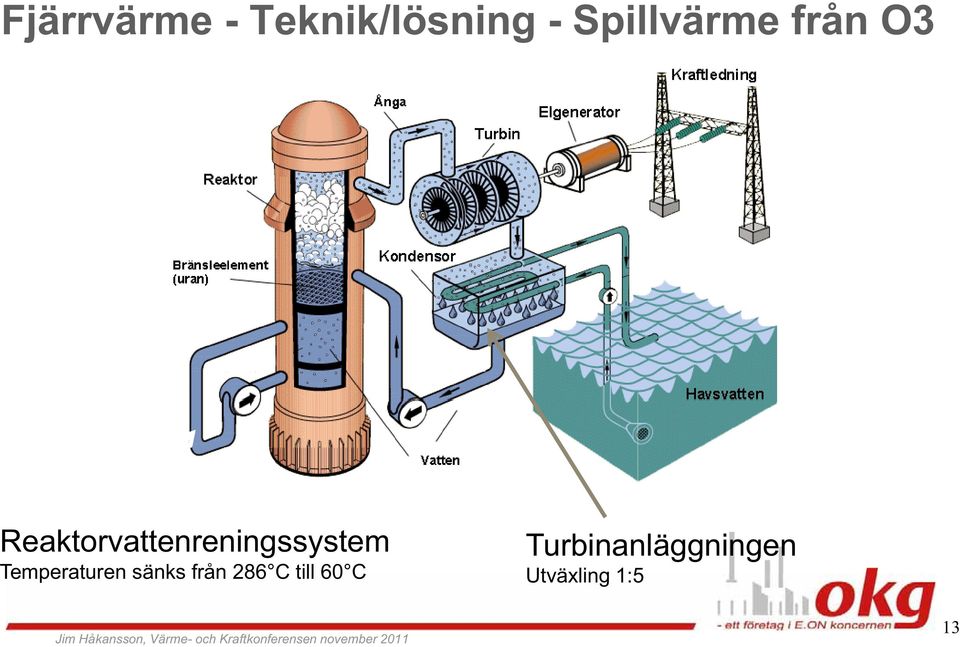

13 Fjärrvärme - Teknik/lösning - Spillvärme från O3 Reaktorvattenreningssystem Temperaturen sänks från 286 C till 60 C Utväxling 1:5 Turbinanläggningen Utväxling 1:5 13

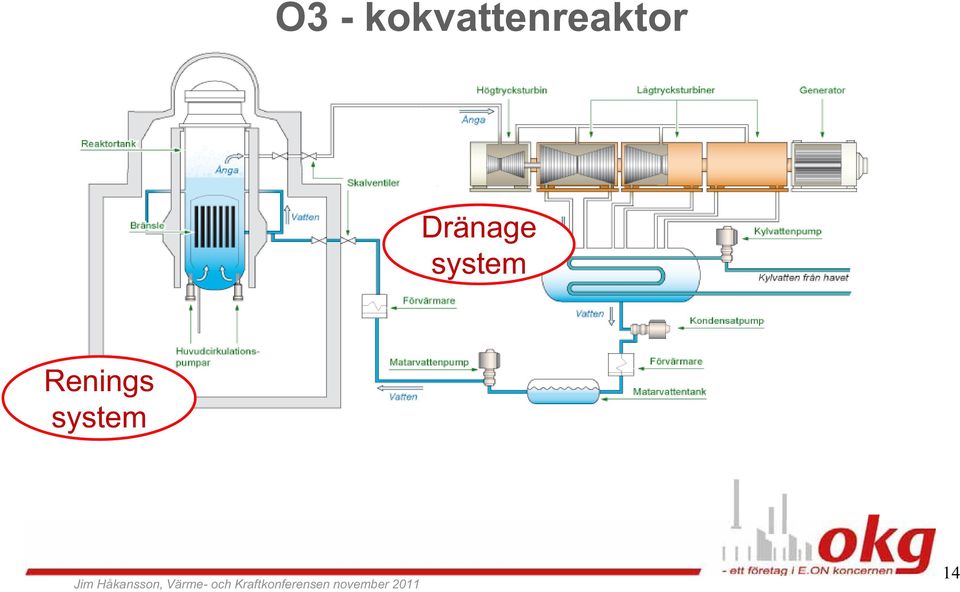

14 O3 - kokvattenreaktor Dränage system Renings system 14

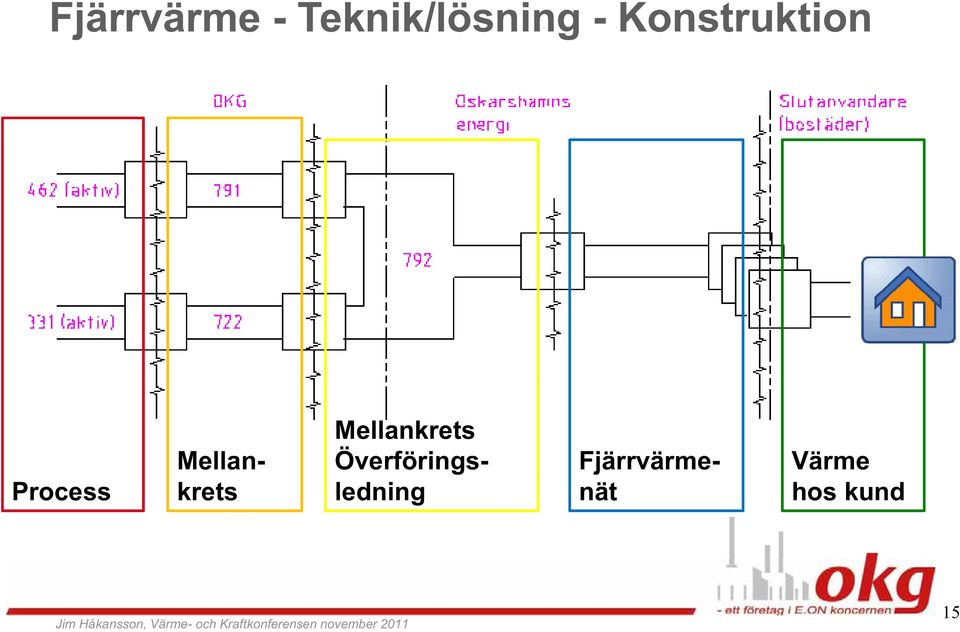

15 Fjärrvärme - Teknik/lösning - Konstruktion Process Mellankrets Överförings- ledning Mellankrets Fjärrvärme- nät Värme hos kund 15

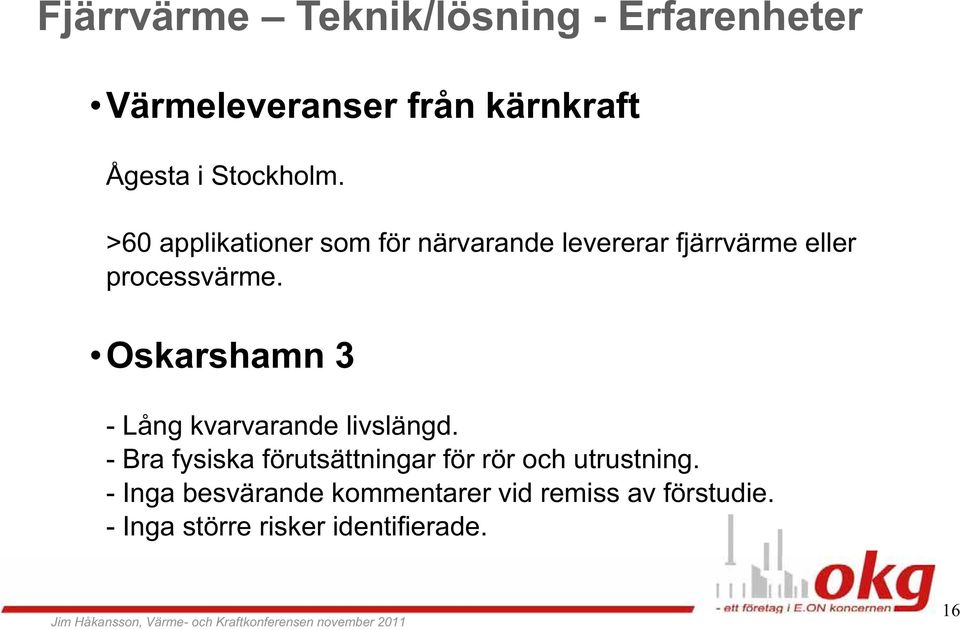

16 Fjärrvärme Teknik/lösning - Erfarenheter Värmeleveranser från kärnkraft Ågesta i Stockholm. >60 applikationer som för närvarande levererar fjärrvärme eller processvärme. Oskarshamn 3 - Lång kvarvarande livslängd. -Bra fysiska förutsättningar för rör och utrustning. - Inga besvärande kommentarer vid remiss av förstudie. - Inga större risker identifierade. 16

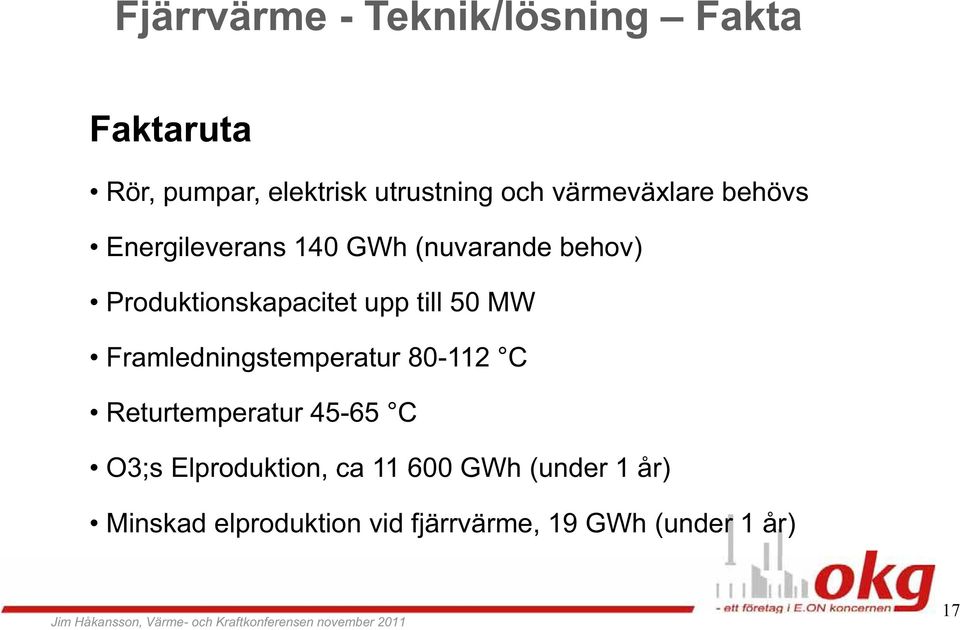

17 Fjärrvärme - Teknik/lösning Fakta Faktaruta t Rör, pumpar, elektrisk utrustning och värmeväxlare behövs Energileverans 140 GWh (nuvarande behov) Produktionskapacitet k it t upp till 50 MW Framledningstemperatur C Returtemperatur C O3;s Elproduktion, ca GWh (under 1 år) Minskad elproduktion vid fjärrvärme, 19 GWh (under 1 år) 17

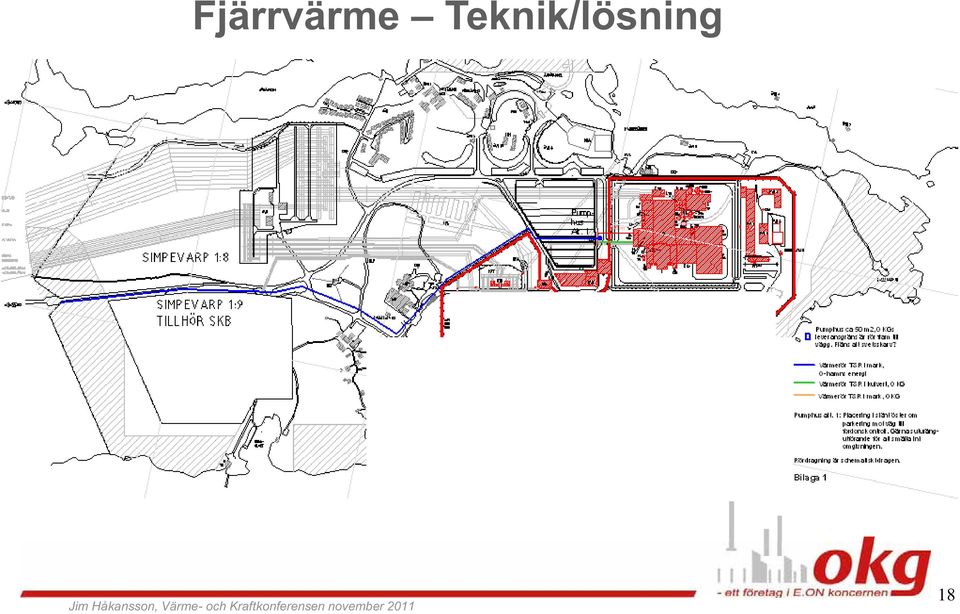

18 Fjärrvärme Teknik/lösning 18

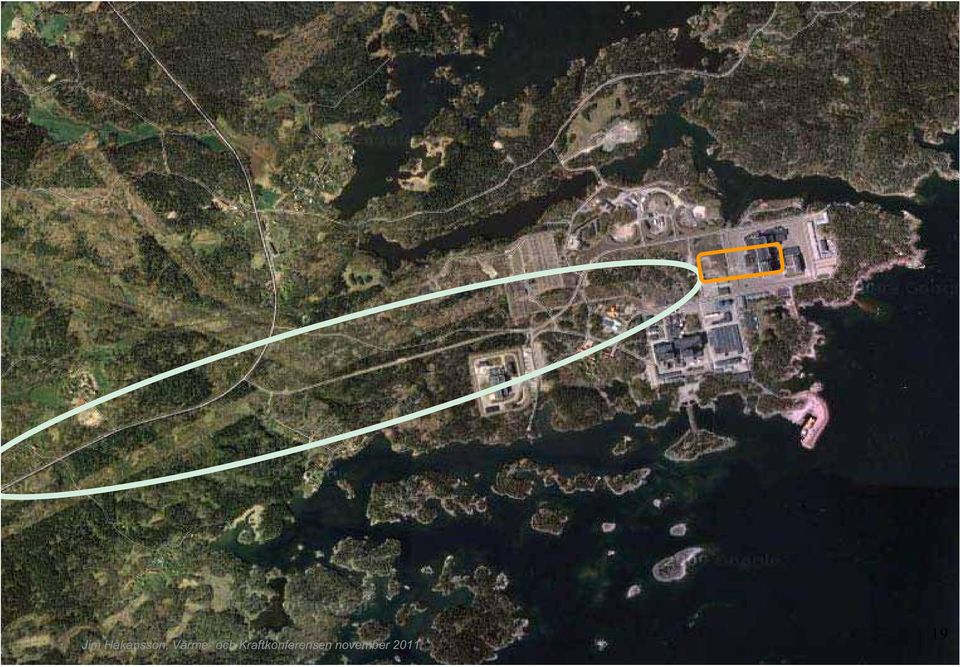

19 19

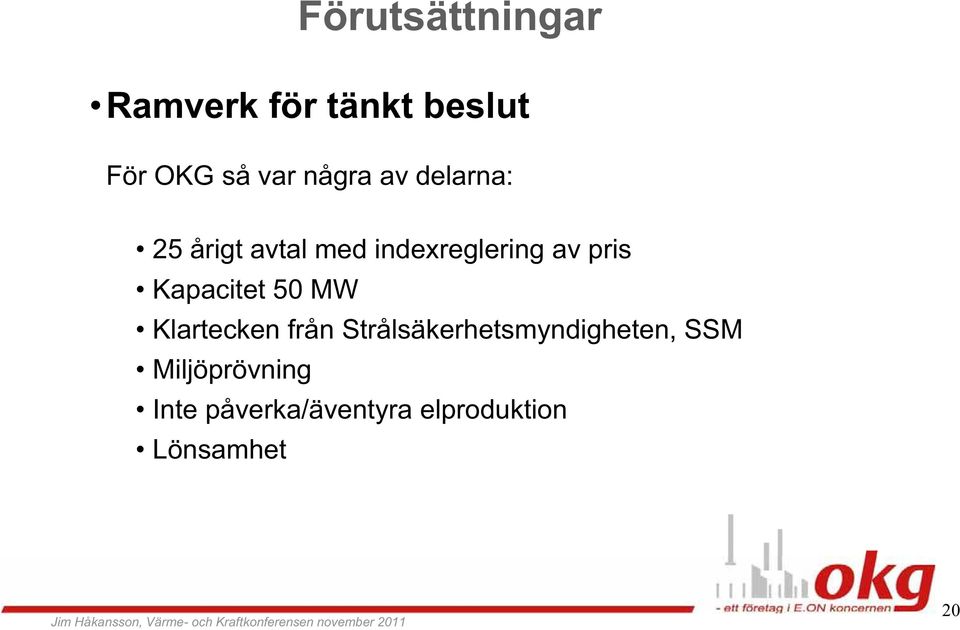

20 Förutsättningar Ramverk för tänkt beslut För OKG så var några av delarna: 25 årigt avtal med indexreglering av pris Kapacitet 50 MW Klartecken från Strålsäkerhetsmyndigheten, SSM Miljöprövning Inte påverka/äventyra elproduktion Lönsamhet 20

21 Fjärrvärme Status/Tidsplan Design Decision Equipment on site Boardmeetings Pre study System & Detailed Design Procurement / order follow-up OE Building conveying pipe, road etc Plant walkdown Pre installation, civil works Main installation Commissioning Permit process, SSM & Environmental legislation 21

22 Trots miljöaspekter & samordningsvinster så gick det tyvärr inte Skälet är att det är lönsammare med egen anläggning där elproduktion sker med intäkter för el certifikat 22
