1 NY MANUAL Kortkommando: för WisDom version 3 (September 2006) Denna programmeringsjournal används för all programmering i installatörsläge [ ][9][1][Installatörskod][#]. Programmering av röstmodul sker i användarläge [ ][7][Grand Masterkod][#]. För mer information om röstmodulen och röstmeddelanden för sektioner etc., se användarmanualen samt kapitel 5 i installationsanvisningen. Programmering av privattelefonnummer sker i användarläge [ ][2][2][1][Grand Masterkod][#]. För enkel programmering av privattelefonnummer, se sid 6. För mer information om privattelefonnummer, se användarmanualen. Programmeringsjournal 1

2 2

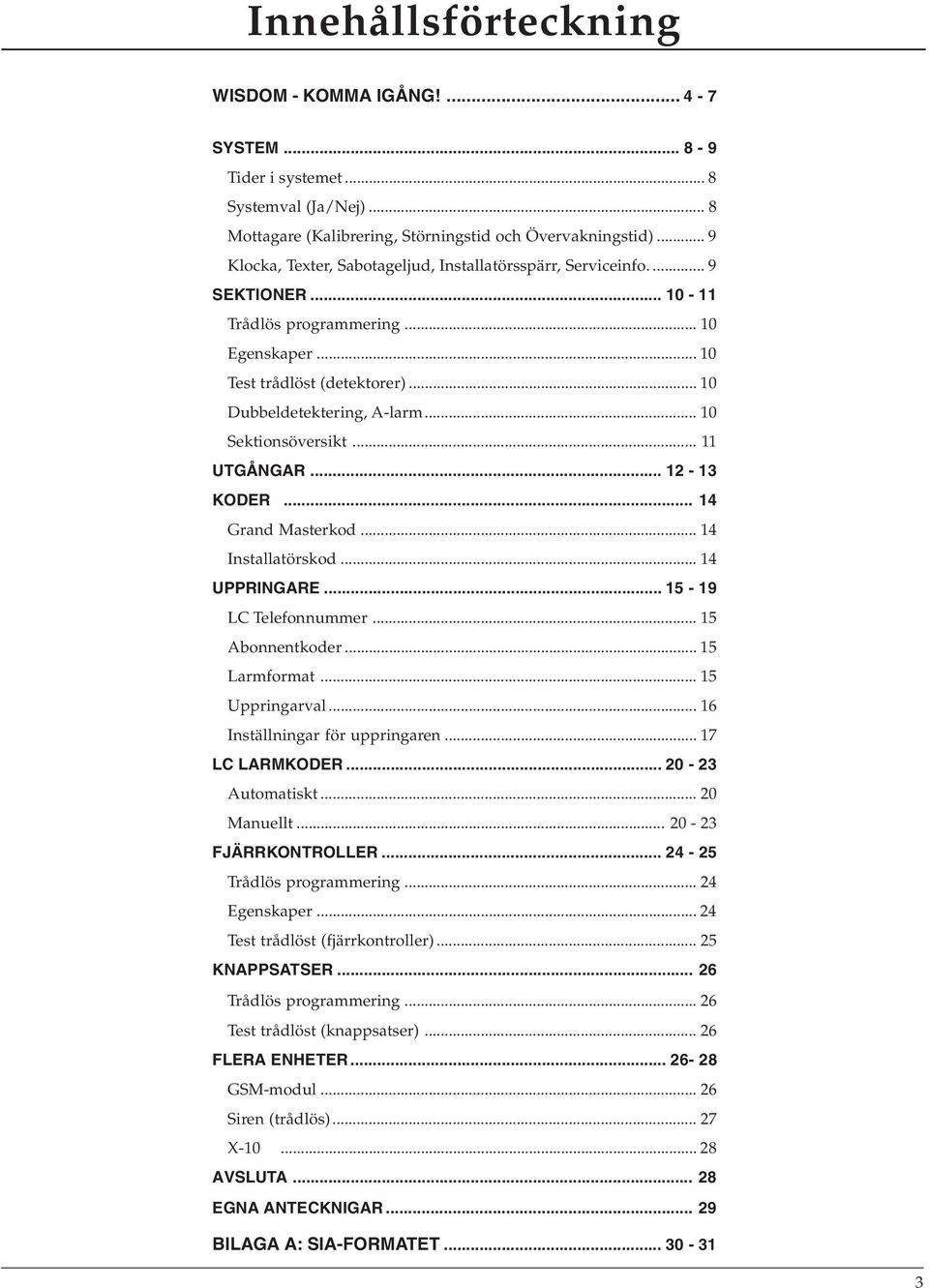

3 Innehållsförteckning WISDOM - KOMMA IGÅNG! SYSTEM Tider i systemet... 8 Systemval (Ja/Nej)... 8 Mottagare (Kalibrering, Störningstid och Övervakningstid)... 9 Klocka, Texter, Sabotageljud, Installatörsspärr, Serviceinfo SEKTIONER Trådlös programmering Egenskaper Test trådlöst (detektorer) Dubbeldetektering, A-larm Sektionsöversikt UTGÅNGAR KODER Grand Masterkod Installatörskod UPPRINGARE LC Telefonnummer Abonnentkoder Larmformat Uppringarval Inställningar för uppringaren LC LARMKODER Automatiskt Manuellt FJÄRRKONTROLLER Trådlös programmering Egenskaper Test trådlöst (fjärrkontroller) KNAPPSATSER Trådlös programmering Test trådlöst (knappsatser) FLERA ENHETER GSM-modul Siren (trådlös) X AVSLUTA EGNA ANTECKNIGAR BILAGA A: SIA-FORMATET

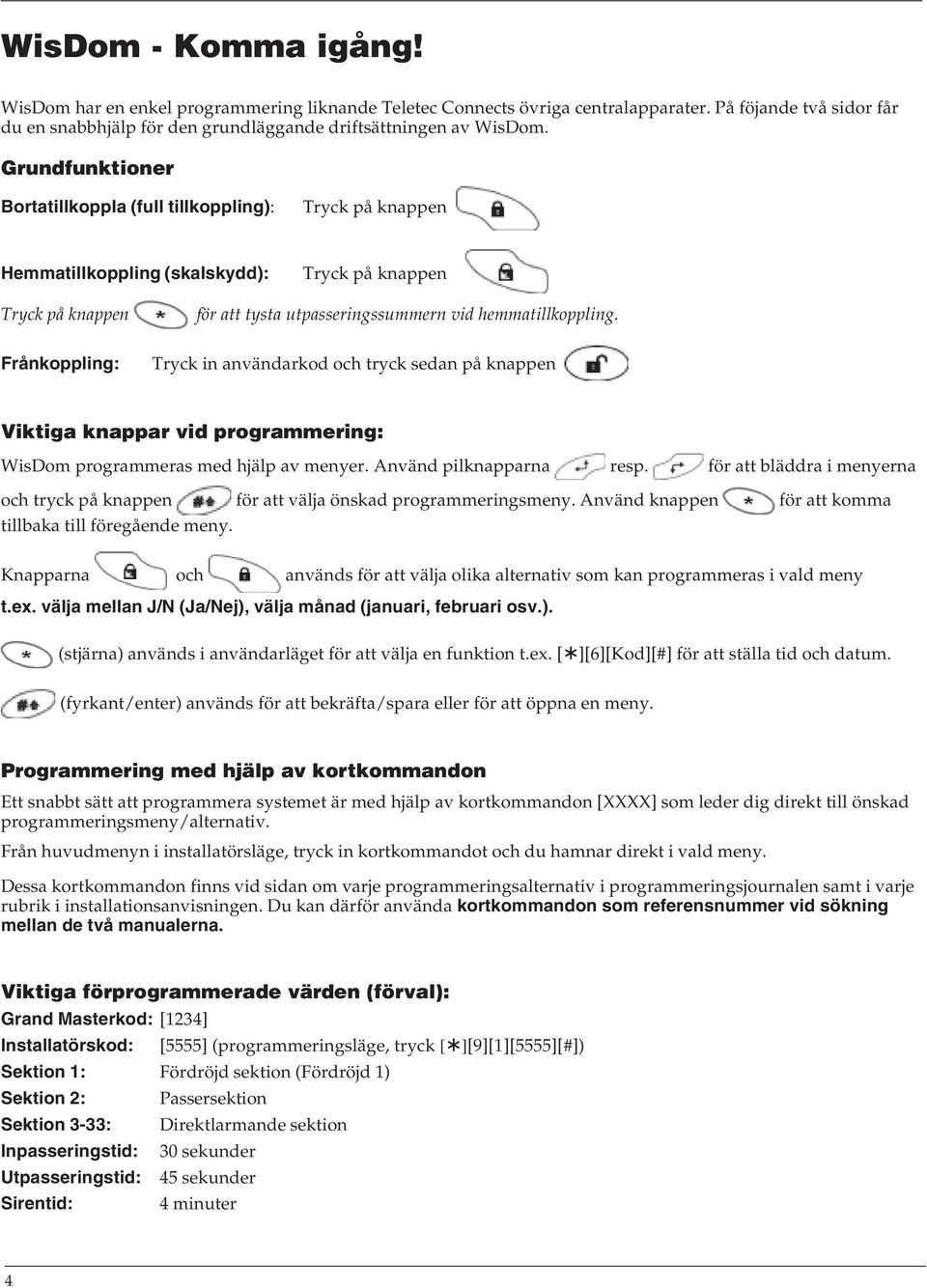

4 WisDom - Komma igång! WisDom har en enkel programmering liknande Teletec Connects övriga centralapparater. På föjande två sidor får du en snabbhjälp för den grundläggande driftsättningen av WisDom. Grundfunktioner Bortatillkoppla (full tillkoppling): Tryck på knappen Hemmatillkoppling (skalskydd): Tryck på knappen Tryck på knappen för att tysta utpasseringssummern vid hemmatillkoppling. Frånkoppling: Tryck in användarkod och tryck sedan på knappen Viktiga knappar vid programmering: WisDom programmeras med hjälp av menyer. Använd pilknapparna resp. för att bläddra i menyerna och tryck på knappen för att välja önskad programmeringsmeny. Använd knappen för att komma tillbaka till föregående meny. Knapparna och används för att välja olika alternativ som kan programmeras i vald meny t.ex. välja mellan J/N (Ja/Nej), välja månad (januari, februari osv.). (stjärna) används i användarläget för att välja en funktion t.ex. [ ][6][Kod][#] för att ställa tid och datum. (fyrkant/enter) används för att bekräfta/spara eller för att öppna en meny. Programmering med hjälp av kortkommandon Ett snabbt sätt att programmera systemet är med hjälp av kortkommandon [XXXX] som leder dig direkt till önskad programmeringsmeny/alternativ. Från huvudmenyn i installatörsläge, tryck in kortkommandot och du hamnar direkt i vald meny. Dessa kortkommandon finns vid sidan om varje programmeringsalternativ i programmeringsjournalen samt i varje rubrik i installationsanvisningen. Du kan därför använda kortkommandon som referensnummer vid sökning mellan de två manualerna. Viktiga förprogrammerade värden (förval): Grand Masterkod: [1234] Installatörskod: [5555] (programmeringsläge, tryck [ ][9][1][5555][#]) Sektion 1: Fördröjd sektion (Fördröjd 1) Sektion 2: Passersektion Sektion 3-33: Direktlarmande sektion Inpasseringstid: 30 sekunder Utpasseringstid: 45 sekunder Sirentid: 4 minuter 4

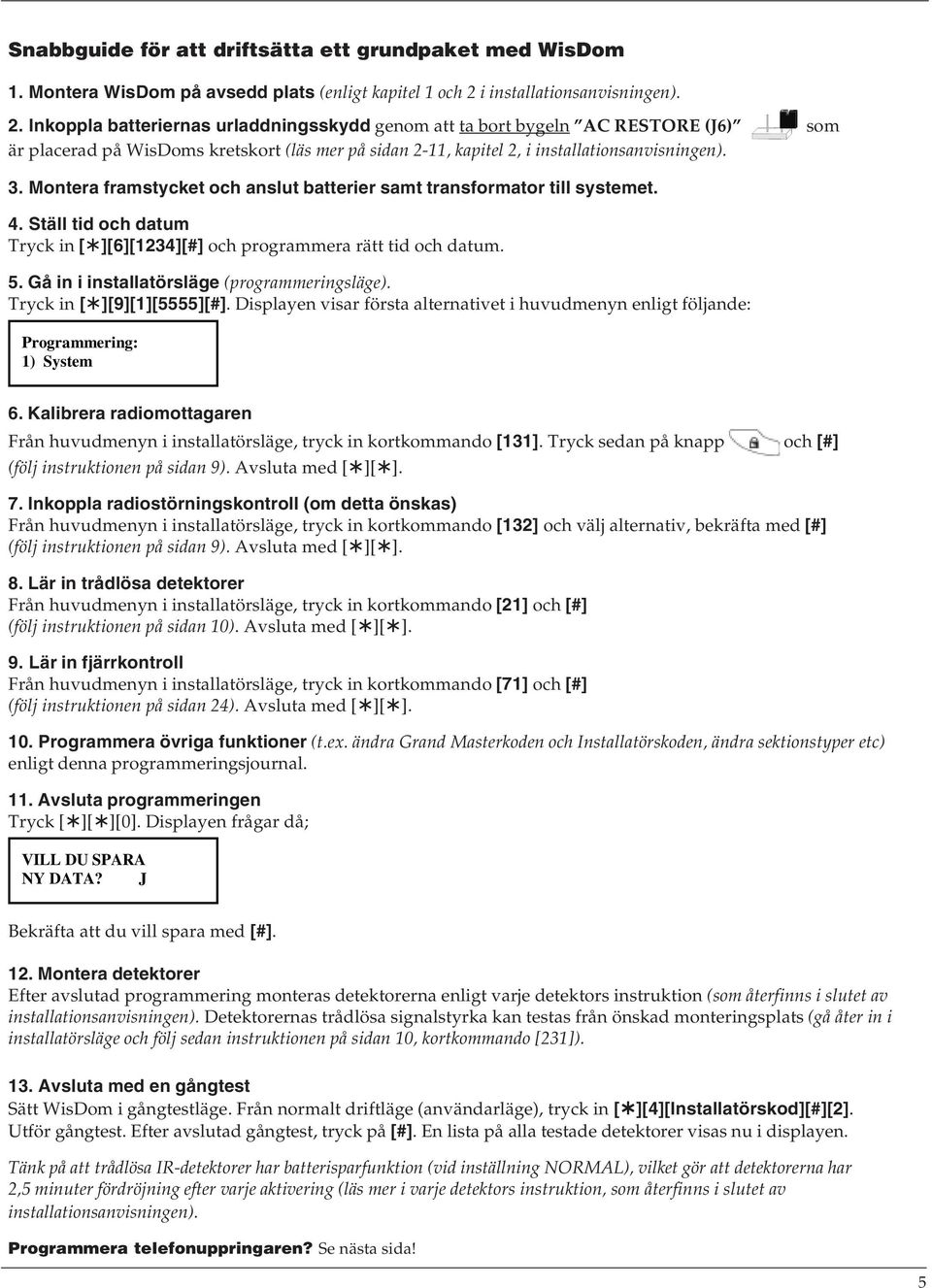

5 Snabbguide för att driftsätta ett grundpaket med WisDom 1. Montera WisDom på avsedd plats (enligt kapitel 1 och 2 i installationsanvisningen). 2. Inkoppla batteriernas urladdningsskydd genom att ta bort bygeln AC RESTORE (J6) som är placerad på WisDoms kretskort (läs mer på sidan 2-11, kapitel 2, i installationsanvisningen). 3. Montera framstycket och anslut batterier samt transformator till systemet. 4. Ställ tid och datum Tryck in [ ][6][1234][#] och programmera rätt tid och datum. 5. Gå in i installatörsläge (programmeringsläge). Tryck in [ ][9][1][5555][#]. Displayen visar första alternativet i huvudmenyn enligt följande: Programmering: 1) System 6. Kalibrera radiomottagaren Från huvudmenyn i installatörsläge, tryck in kortkommando [131]. Tryck sedan på knapp och [#] (följ instruktionen på sidan 9). Avsluta med [ ][ ]. 7. Inkoppla radiostörningskontroll (om detta önskas) Från huvudmenyn i installatörsläge, tryck in kortkommando [132] och välj alternativ, bekräfta med [#] (följ instruktionen på sidan 9). Avsluta med [ ][ ]. 8. Lär in trådlösa detektorer Från huvudmenyn i installatörsläge, tryck in kortkommando [21] och [#] (följ instruktionen på sidan 10). Avsluta med [ ][ ]. 9. Lär in fjärrkontroll Från huvudmenyn i installatörsläge, tryck in kortkommando [71] och [#] (följ instruktionen på sidan 24). Avsluta med [ ][ ]. 10. Programmera övriga funktioner (t.ex. ändra Grand Masterkoden och Installatörskoden, ändra sektionstyper etc) enligt denna programmeringsjournal. 11. Avsluta programmeringen Tryck [ ][ ][0]. Displayen frågar då; VILL DU SPARA NY DATA? J Bekräfta att du vill spara med [#]. 12. Montera detektorer Efter avslutad programmering monteras detektorerna enligt varje detektors instruktion (som återfinns i slutet av installationsanvisningen). Detektorernas trådlösa signalstyrka kan testas från önskad monteringsplats (gå åter in i installatörsläge och följ sedan instruktionen på sidan 10, kortkommando [231]). 13. Avsluta med en gångtest Sätt WisDom i gångtestläge. Från normalt driftläge (användarläge), tryck in [ ][4][Installatörskod][#][2]. Utför gångtest. Efter avslutad gångtest, tryck på [#]. En lista på alla testade detektorer visas nu i displayen. Tänk på att trådlösa IR-detektorer har batterisparfunktion (vid inställning NORMAL), vilket gör att detektorerna har 2,5 minuter fördröjning efter varje aktivering (läs mer i varje detektors instruktion, som återfinns i slutet av installationsanvisningen). Programmera telefonuppringaren? Se nästa sida! 5

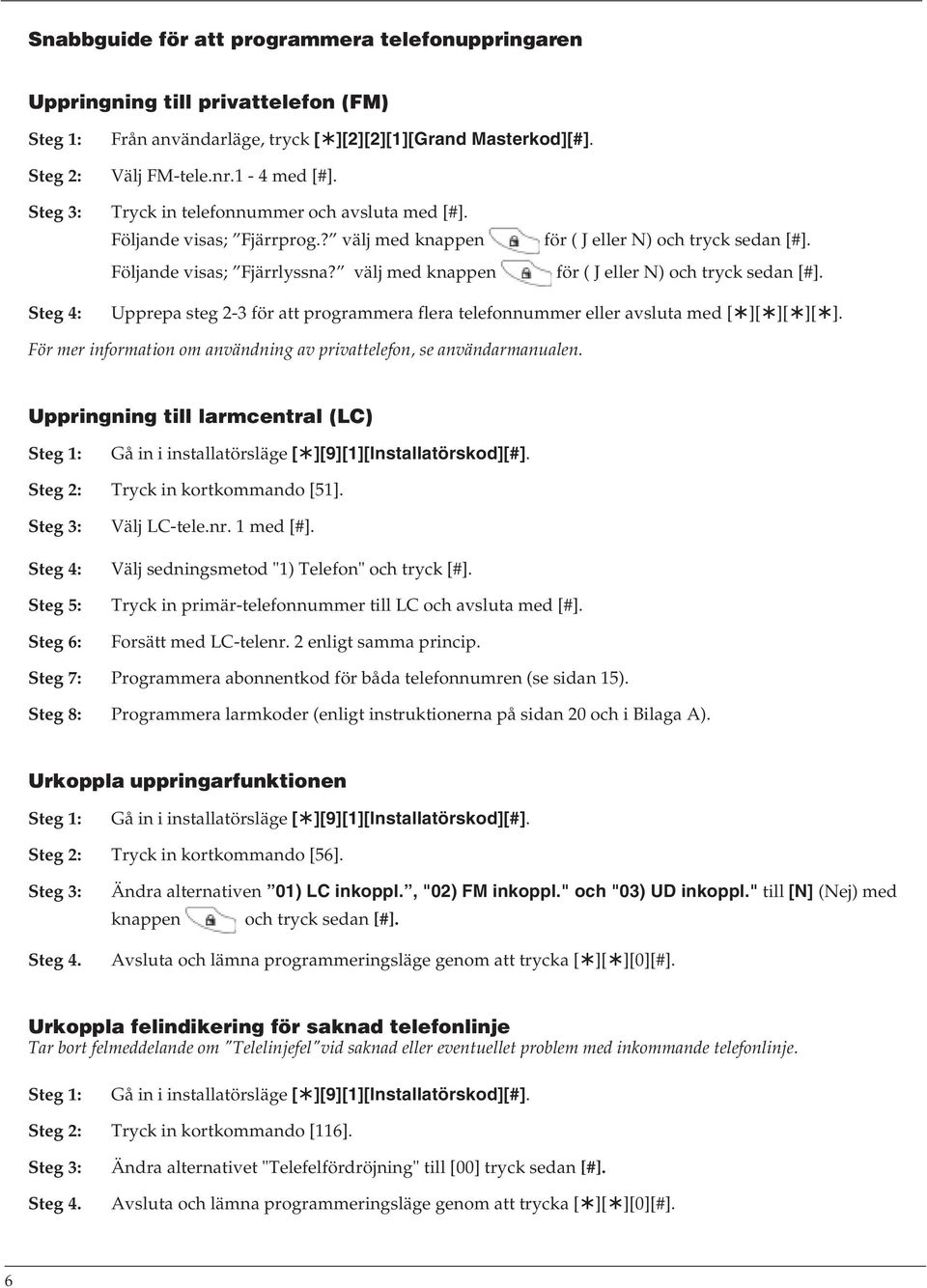

6 Snabbguide för att programmera telefonuppringaren Uppringning till privattelefon (FM) Steg 1: Från användarläge, tryck [ ][2][2][1][Grand Masterkod][#]. Steg 2: Välj FM-tele.nr.1-4 med [#]. Steg 3: Tryck in telefonnummer och avsluta med [#]. Följande visas; Fjärrprog.? välj med knappen för ( J eller N) och tryck sedan [#]. Följande visas; Fjärrlyssna? välj med knappen för ( J eller N) och tryck sedan [#]. Steg 4: Upprepa steg 2-3 för att programmera flera telefonnummer eller avsluta med [ ][ ][ ][ ]. För mer information om användning av privattelefon, se användarmanualen. Uppringning till larmcentral (LC) Steg 1: Gå in i installatörsläge [ ][9][1][Installatörskod][#]. Steg 2: Tryck in kortkommando [51]. Steg 3: Välj LC-tele.nr. 1 med [#]. Steg 4: Välj sedningsmetod "1) Telefon" och tryck [#]. Steg 5: Tryck in primär-telefonnummer till LC och avsluta med [#]. Steg 6: Forsätt med LC-telenr. 2 enligt samma princip. Steg 7: Programmera abonnentkod för båda telefonnumren (se sidan 15). Steg 8: Programmera larmkoder (enligt instruktionerna på sidan 20 och i Bilaga A). Urkoppla uppringarfunktionen Steg 1: Gå in i installatörsläge [ ][9][1][Installatörskod][#]. Steg 2: Tryck in kortkommando [56]. Steg 3: Steg 4. Ändra alternativen 01) LC inkoppl., "02) FM inkoppl." och "03) UD inkoppl." till [N] (Nej) med knappen och tryck sedan [#]. Avsluta och lämna programmeringsläge genom att trycka [ ][ ][0][#]. Urkoppla felindikering för saknad telefonlinje Tar bort felmeddelande om "Telelinjefel"vid saknad eller eventuellet problem med inkommande telefonlinje. Steg 1: Gå in i installatörsläge [ ][9][1][Installatörskod][#]. Steg 2: Tryck in kortkommando [116]. Steg 3: Ändra alternativet "Telefelfördröjning" till [00] tryck sedan [#]. Steg 4. Avsluta och lämna programmeringsläge genom att trycka [ ][ ][0][#]. 6

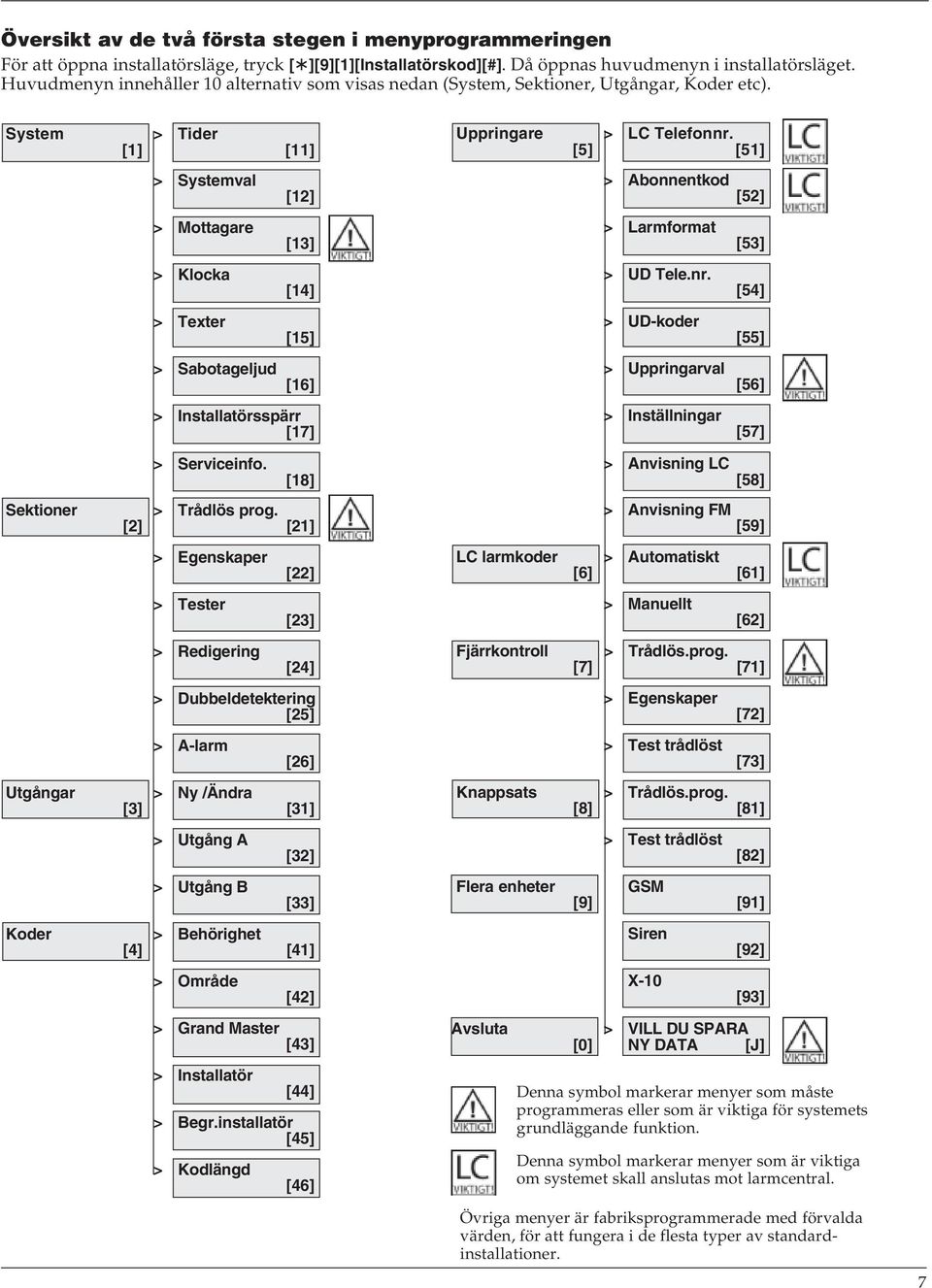

7 Översikt av de två första stegen i menyprogrammeringen För att öppna installatörsläge, tryck [ ][9][1][Installatörskod][#]. Då öppnas huvudmenyn i installatörsläget. Huvudmenyn innehåller 10 alternativ som visas nedan (System, Sektioner, Utgångar, Koder etc). System > Tider [1] [11] > Systemval > Mottagare > Klocka > Texter [12] [13] [14] [15] > Sabotageljud [16] > Installatörsspärr [17] > Serviceinfo. [18] Sektioner > Trådlös prog. [2] [21] > Egenskaper > Tester > Redigering [22] [23] [24] > Dubbeldetektering [25] > A-larm [26] Utgångar > Ny /Ändra [3] [31] > Utgång A > Utgång B [32] [33] Koder > Behörighet [4] [41] > Område [42] > Grand Master [43] > Installatör [44] > Begr.installatör [45] Uppringare > LC Telefonnr. [5] [51] > Abonnentkod [52] > Larmformat > UD Tele.nr. > UD-koder > Uppringarval > Inställningar [53] [54] [55] [56] [57] > Anvisning LC [58] > Anvisning FM [59] LC larmkoder > Automatiskt [6] [61] > Manuellt [62] Fjärrkontroll > Trådlös.prog. [7] [71] > Egenskaper > Test trådlöst [72] [73] Knappsats > Trådlös.prog. [8] [81] Flera enheter > Test trådlöst [82] GSM [9] [91] Siren X-10 [92] [93] Avsluta > VILL DU SPARA [0] NY DATA [J] Denna symbol markerar menyer som måste programmeras eller som är viktiga för systemets grundläggande funktion. > Kodlängd [46] Denna symbol markerar menyer som är viktiga om systemet skall anslutas mot larmcentral. Övriga menyer är fabriksprogrammerade med förvalda värden, för att fungera i de flesta typer av standardinstallationer. 7

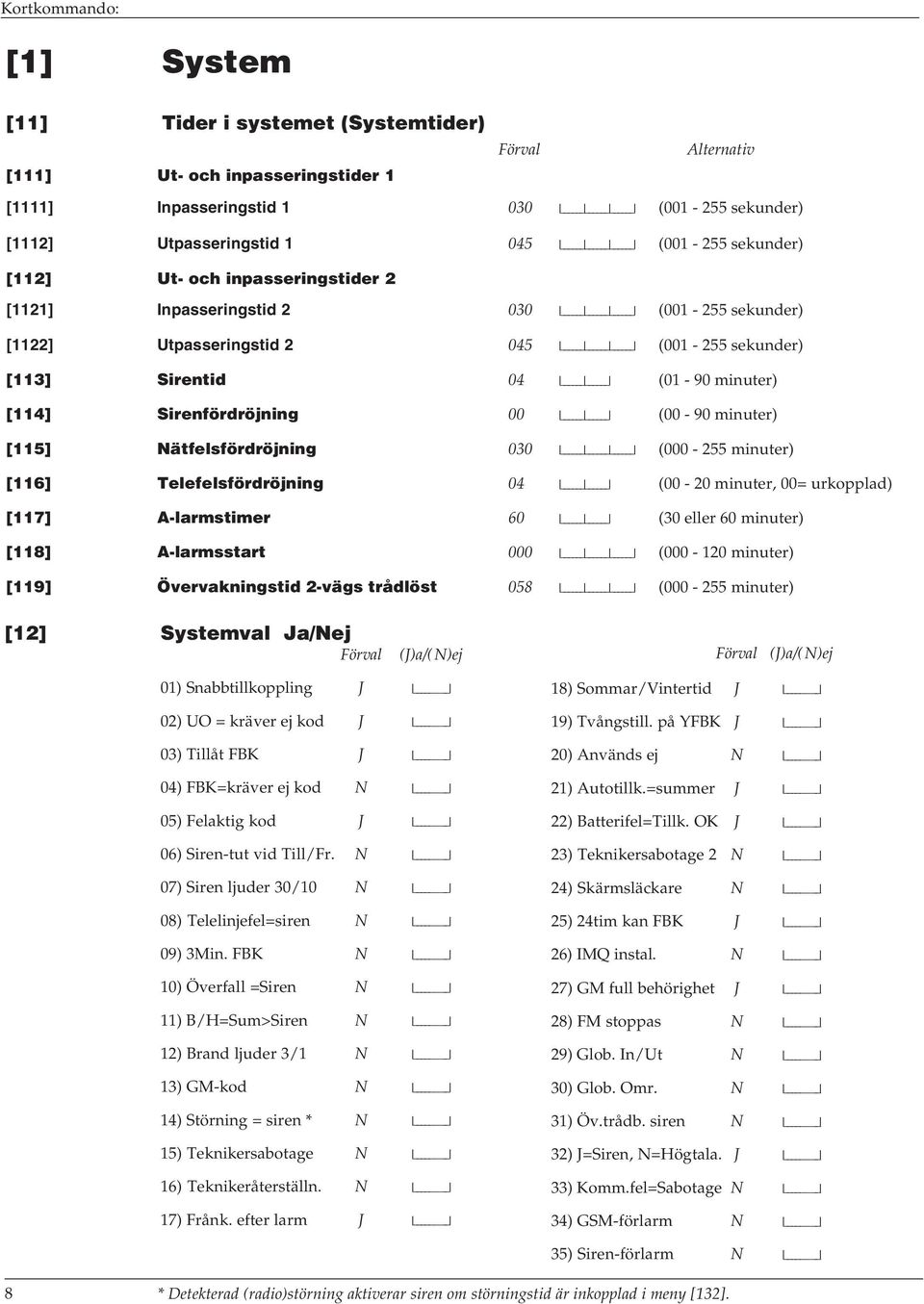

8 [1] System [11] Tider i systemet (Systemtider) [111] Ut- och inpasseringstider 1 Alternativ [1111] Inpasseringstid I ( sekunder) [1112] Utpasseringstid I ( sekunder) [112] Ut- och inpasseringstider 2 [1121] Inpasseringstid I ( sekunder) [1122] Utpasseringstid I ( sekunder) [113] Sirentid 04 (01-90 minuter) [114] Sirenfördröjning 00 (00-90 minuter) [115] Nätfelsfördröjning 030 I ( minuter) [116] Telefelsfördröjning 04 (00-20 minuter, 00= urkopplad) [117] A-larmstimer 60 (30 eller 60 minuter) [118] A-larmsstart 000 I ( minuter) [119] Övervakningstid 2-vägs trådlöst 058 I ( minuter) [12] Systemval Ja/Nej (J)a/( N)ej (J)a/( N)ej 01) Snabbtillkoppling J I I 02) UO = kräver ej kod J I I 03) Tillåt FBK J I I 04) FBK=kräver ej kod N I I 05) Felaktig kod J I I 06) Siren-tut vid Till/Fr. N I I 07) Siren ljuder 30/10 N I I 08) Telelinjefel=siren N I I 09) 3Min. FBK N I I 10) Överfall =Siren N I I 11) B/H=Sum>Siren N I I 12) Brand ljuder 3/1 N I I 13) GM-kod N I I 14) Störning = siren * N I I 15) Teknikersabotage N I I 16) Teknikeråterställn. N I I 17) Frånk. efter larm J I I 18) Sommar/Vintertid J I I 19) Tvångstill. på YFBK J I I 20) Används ej N I I 21) Autotillk.=summer J I I 22) Batterifel=Tillk. OK J I I 23) Teknikersabotage 2 N I I 24) Skärmsläckare N I I 25) 24tim kan FBK J I I 26) IMQ instal. N I I 27) GM full behörighet J I I 28) FM stoppas N I I 29) Glob. In/Ut N I I 30) Glob. Omr. N I I 31) Öv.trådb. siren N I I 32) J=Siren, N=Högtala. J I I 33) Komm.fel=Sabotage N I I 34) GSM-förlarm N I I 35) Siren-förlarm N I I 8 * Detekterad (radio)störning aktiverar siren om störningstid är inkopplad i meny [132].

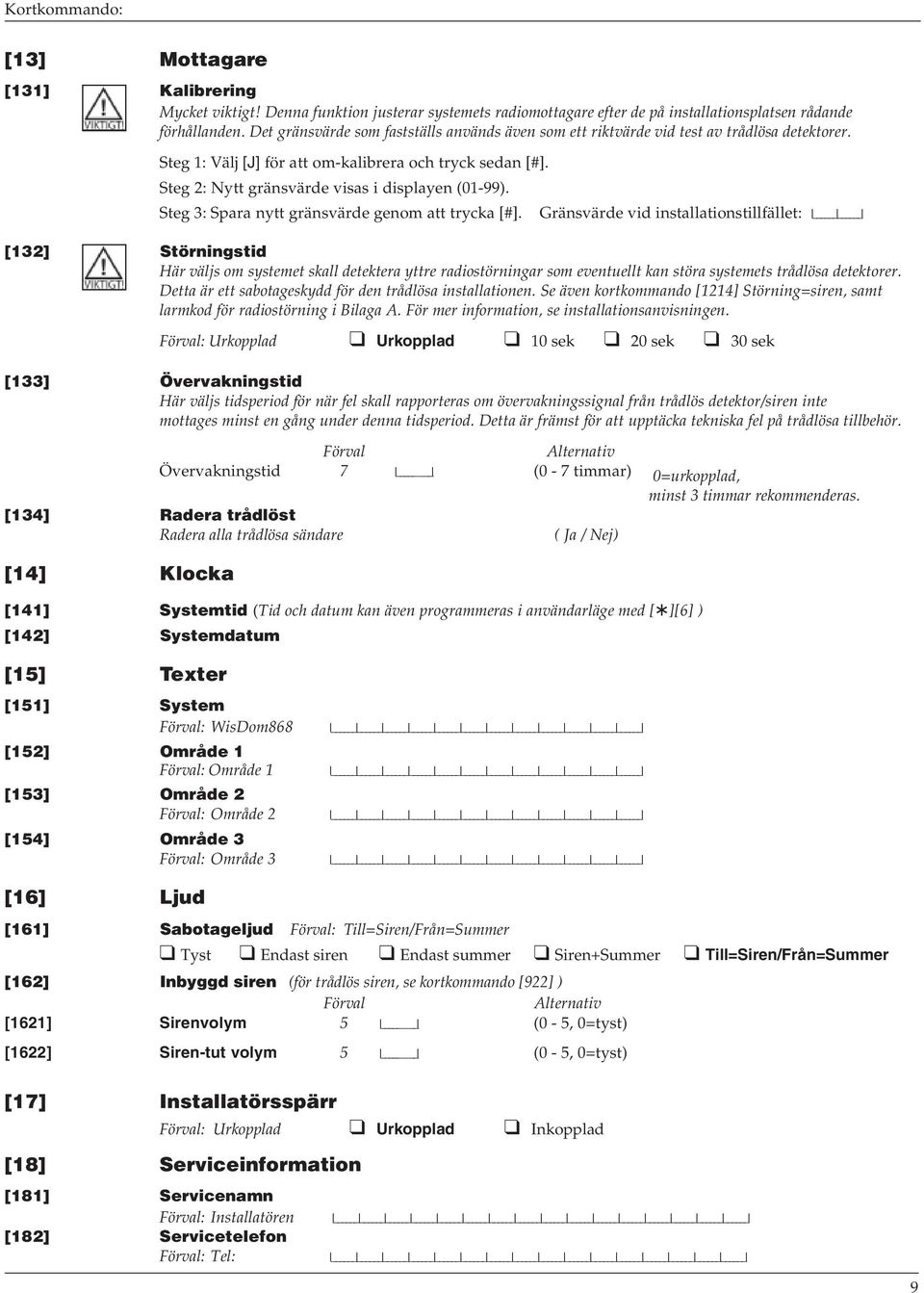

9 [13] Mottagare [131] Kalibrering Mycket viktigt! Denna funktion justerar systemets radiomottagare efter de på installationsplatsen rådande förhållanden. Det gränsvärde som fastställs används även som ett riktvärde vid test av trådlösa detektorer. Steg 1: Välj [J] för att om-kalibrera och tryck sedan [#]. Steg 2: Nytt gränsvärde visas i displayen (01-99). Steg 3: Spara nytt gränsvärde genom att trycka [#]. Gränsvärde vid installationstillfället: [132] Störningstid Här väljs om systemet skall detektera yttre radiostörningar som eventuellt kan störa systemets trådlösa detektorer. Detta är ett sabotageskydd för den trådlösa installationen. Se även kortkommando [1214] Störning=siren, samt larmkod för radiostörning i Bilaga A. För mer information, se installationsanvisningen. : Urkopplad Urkopplad 10 sek 20 sek 30 sek [133] Övervakningstid Här väljs tidsperiod för när fel skall rapporteras om övervakningssignal från trådlös detektor/siren inte mottages minst en gång under denna tidsperiod. Detta är främst för att upptäcka tekniska fel på trådlösa tillbehör. Alternativ Övervakningstid 7 I I (0-7 timmar) [134] Radera trådlöst Radera alla trådlösa sändare ( Ja / Nej) 0=urkopplad, minst 3 timmar rekommenderas. [14] Klocka [141] Systemtid (Tid och datum kan även programmeras i användarläge med [ ][6] ) [142] Systemdatum [15] Texter [151] System : WisDom868 [152] Område 1 : Område 1 [153] Område 2 : Område 2 [154] Område 3 : Område 3 I I I I [16] Ljud [161] Sabotageljud : Till=Siren/Från=Summer Tyst Endast siren Endast summer Siren+Summer Till=Siren/Från=Summer [162] Inbyggd siren (för trådlös siren, se kortkommando [922] ) Alternativ [1621] Sirenvolym 5 I I (0-5, 0=tyst) [1622] Siren-tut volym 5 I I (0-5, 0=tyst) [17] Installatörsspärr : Urkopplad Urkopplad Inkopplad [18] Serviceinformation [181] Servicenamn : Installatören [182] Servicetelefon : Tel: I I I I 9

10 [2] Sektioner [21] Trådlös programmering Steg 1: Välj sektionsnummer (01-32). Steg 2: Kontrollera om sektionsplatsen är ledig eller programmerad (visas inom parentes). Steg 3: Välj ett av nedanstående alternativ: 1) Hoppa över denna sektionsplats och gå till nästa sektionsplats. 2) Lära in detektorn på denna sektionsplats. När denna meny öppnats har du 255 sekunder på dig att lära in detektorn. Tryck in sabotagekontakten under minst 3 sekunder på vald IR-detektor eller magnetkontakt. För att lära in en rökdetektor krävs att batterierna är urplockade och att de monteras i rökdetektorn under de 255 sekunderna. 3) Radera enhet från sektionsplatsen (tar bort tidigare programmerad detektor). 4) Övervakning kan ändras per sektion (Ja/Nej). Detta val får du även när du lär in varje detektor (se ovan). [22] Egenskaper [221] En i taget Här kan egenskaper ändras på en sektion i taget (Sektionstext, Områdestillhörighet, Sektionstyp och ljud). [222] Texter Här kan sektionstexten ändras på alla sektioner i ett svep. : Sektion 1-33 [223] Områden Här kan områdestillhörigheten ändras för alla sektioner i ett svep. : Område 1 [224] Sektionstyp Här kan sektionstypen ändras för alla sektioner i ett svep. : Se längst ner på nästa sida. [225] Ljud Här kan ljudegenskapen ändras för alla sektioner i ett svep. : Endast siren [226] Tvångstillkoppling Här väljs om sektionerna skall ha tvångstillkoppling (kunna tillkopplas även om de är öppna). : Nej [23] Tester [231] Test trådlöst Här kan du testa signalstyrkan på den mottagna radiosändningen från varje detektor. Varje detektors signalvärde bör vara minst 10 högre än det kalibrerade gränsvärdet i meny [131]. Steg 1: Efter att denna meny öppnats måste en sändning göras från detektorn på vald sektion. Steg 2: Läs av displayen! Ett signalvärde mellan visas efter varje sändning. [232] SOAK-test Detta är en 2 veckors drifttest enligt EU-standard (läs mer i installationsanvisningen före eventuell inkoppling). [24] Redigering Här kan sektioner och områden kopieras och raderas. [25] Dubbeldetektering Här kan sektioner paras ihop för dubbeldetektering dvs två sektioner måste aktiveras innan larm utlöses (läs mer i installationsanvisningen före programmering av denna meny). [26] A-larm A-larmsfunktion kan väljas per område och per sektion. [261] Välj område Här väljer du om A-larm inte skall användas i något område. [262] Välj sektion Här väljer du om A-larm inte skall användas på vissa sektioner. : Ja (inkopplat) : Ja (inkopplat) 10

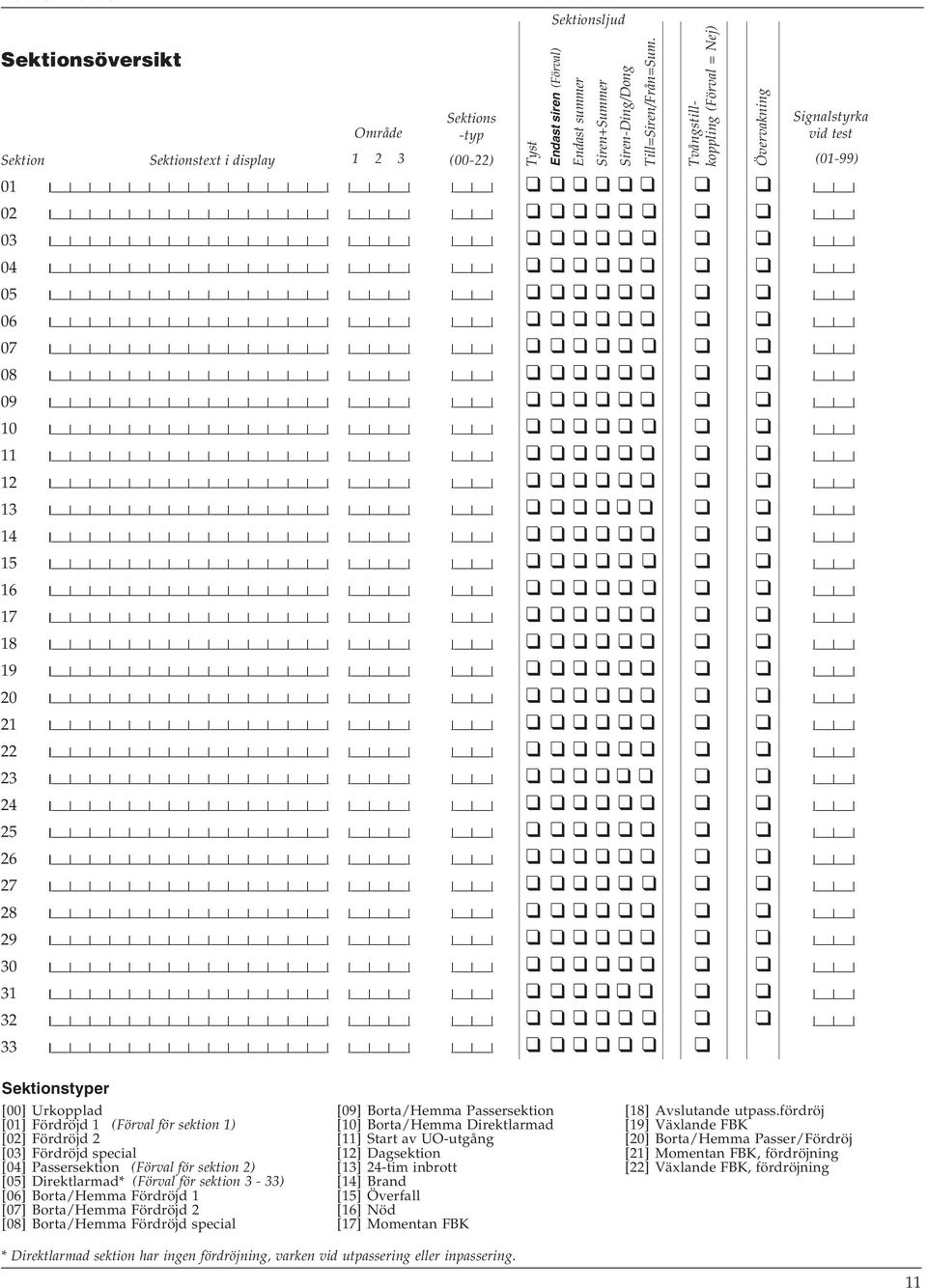

11 Sektionsljud Sektionsöversikt Sektion Sektionstext i display Område Sektions -typ (00-22) Tyst Endast siren () Endast summer Siren+Summer Siren-Ding/Dong Till=Siren/Från=Sum. Tvångstillkoppling ( = Nej) Övervakning Signalstyrka vid test (01-99) 01 I 02 I 03 I 04 I 05 I 06 I 07 I 08 I 09 I 10 I 11 I 12 I 13 I 14 I 15 I 16 I 17 I 18 I 19 I 20 I 21 I 22 I 23 I 24 I 25 I 26 I 27 I 28 I 29 I 30 I 31 I 32 I 33 I Sektionstyper [00] Urkopplad [01] Fördröjd 1 ( för sektion 1) [02] Fördröjd 2 [03] Fördröjd special [04] Passersektion ( för sektion 2) [05] Direktlarmad* ( för sektion 3-33) [06] Borta/Hemma Fördröjd 1 [07] Borta/Hemma Fördröjd 2 [08] Borta/Hemma Fördröjd special [09] Borta/Hemma Passersektion [10] Borta/Hemma Direktlarmad [11] Start av UO-utgång [12] Dagsektion [13] 24-tim inbrott [14] Brand [15] Överfall [16] Nöd [17] Momentan FBK [18] Avslutande utpass.fördröj [19] Växlande FBK [20] Borta/Hemma Passer/Fördröj [21] Momentan FBK, fördröjning [22] Växlande FBK, fördröjning * Direktlarmad sektion har ingen fördröjning, varken vid utpassering eller inpassering. 11

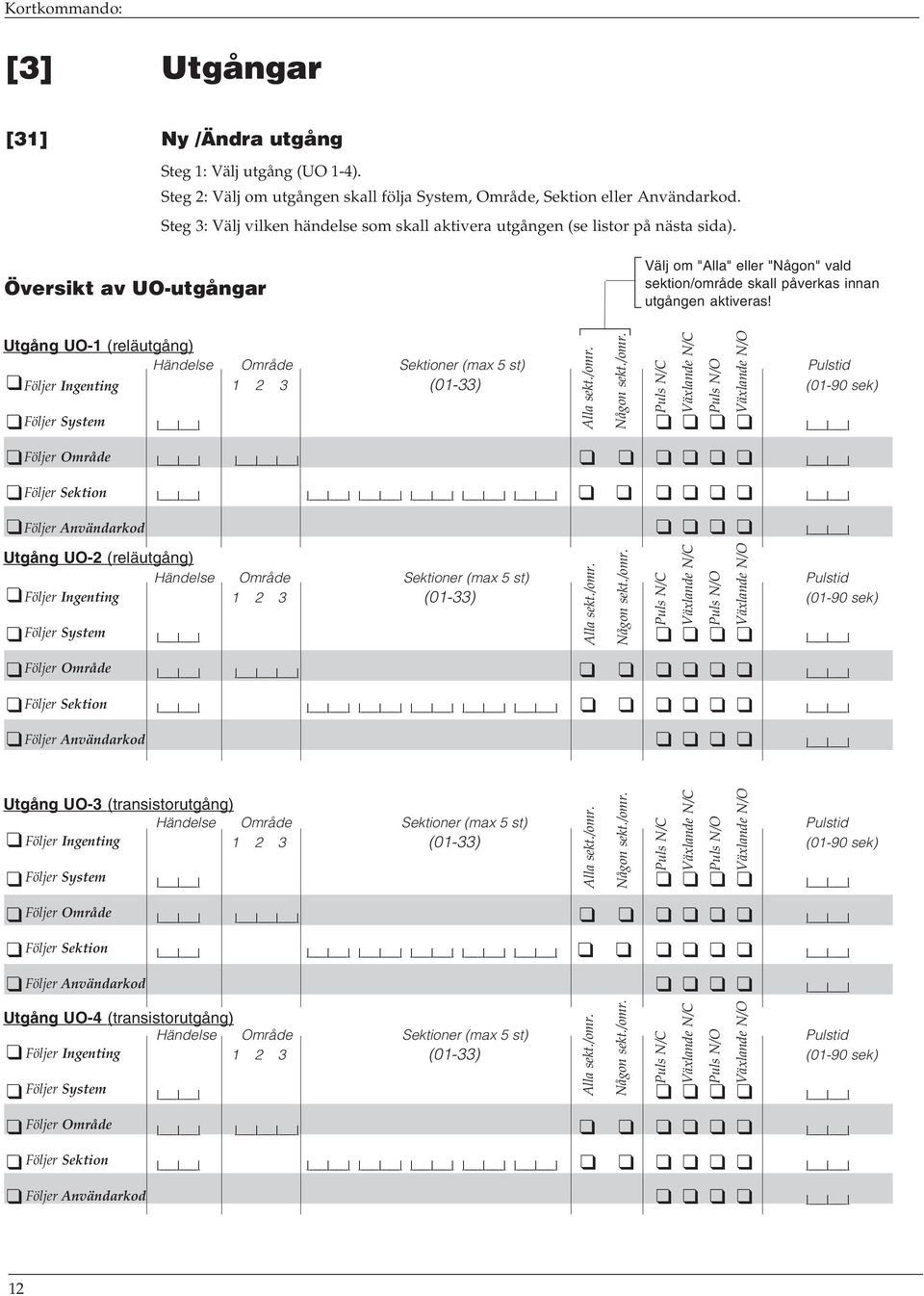

12 [3] Utgångar [31] Ny /Ändra utgång Steg 1: Välj utgång (UO 1-4). Steg 2: Välj om utgången skall följa System, Område, Sektion eller Användarkod. Steg 3: Välj vilken händelse som skall aktivera utgången (se listor på nästa sida). Översikt av UO-utgångar Välj om "Alla" eller "Någon" vald sektion/område skall påverkas innan utgången aktiveras! Utgång UO-1 (reläutgång) Händelse Område Sektioner (max 5 st) Pulstid Följer Ingenting (01-33) (01-90 sek) Följer System Följer Område I Följer Sektion Följer Användarkod Utgång UO-2 (reläutgång) Händelse Område Sektioner (max 5 st) Pulstid Följer Ingenting (01-33) (01-90 sek) Följer System Följer Område I Följer Sektion Följer Användarkod Alla sekt./omr. Alla sekt./omr. Någon sekt./omr. Någon sekt./omr. Puls N/C Puls N/C Växlande N/C Växlande N/C Puls N/O Puls N/O Växlande N/O Växlande N/O Utgång UO-3 (transistorutgång) Händelse Område Sektioner (max 5 st) Pulstid Följer Ingenting (01-33) (01-90 sek) Följer System Följer Område I Följer Sektion Följer Användarkod Utgång UO-4 (transistorutgång) Händelse Område Sektioner (max 5 st) Pulstid Följer Ingenting (01-33) (01-90 sek) Följer System Följer Område I Följer Sektion Följer Användarkod Alla sekt./omr. Alla sekt./omr. Någon sekt./omr. Någon sekt./omr. Puls N/C Puls N/C Växlande N/C Växlande N/C Puls N/O Puls N/O Växlande N/O Växlande N/O 12

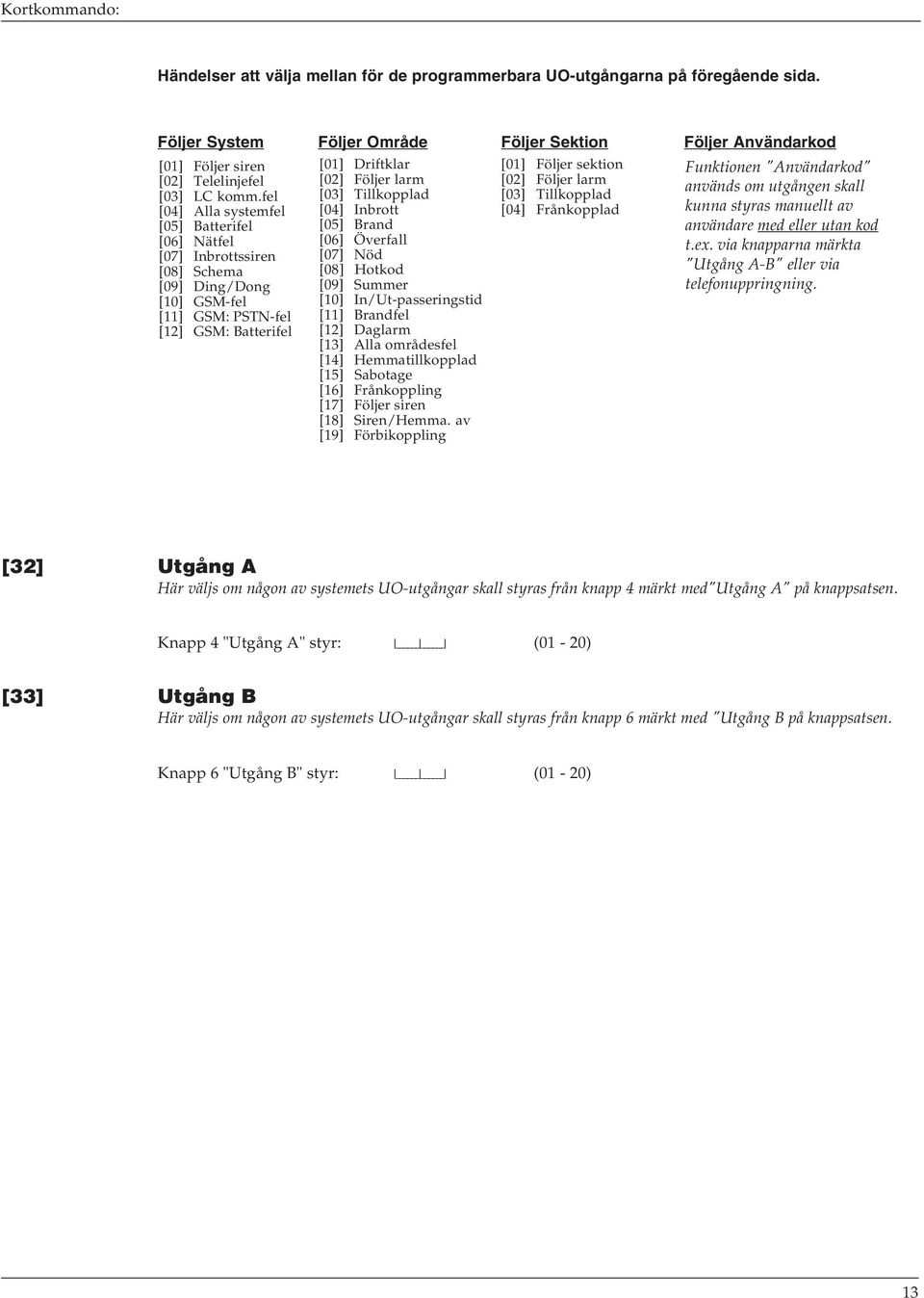

13 Händelser att välja mellan för de programmerbara UO-utgångarna på föregående sida. Följer System Följer Område Följer Sektion Följer Användarkod [01] Följer siren [02] Telelinjefel [03] LC komm.fel [04] Alla systemfel [05] Batterifel [06] Nätfel [07] Inbrottssiren [08] Schema [09] Ding/Dong [10] GSM-fel [11] GSM: PSTN-fel [12] GSM: Batterifel [01] Driftklar [02] Följer larm [03] Tillkopplad [04] Inbrott [05] Brand [06] Överfall [07] Nöd [08] Hotkod [09] Summer [10] In/Ut-passeringstid [11] Brandfel [12] Daglarm [13] Alla områdesfel [14] Hemmatillkopplad [15] Sabotage [16] Frånkoppling [17] Följer siren [18] Siren/Hemma. av [19] Förbikoppling [01] Följer sektion [02] Följer larm [03] Tillkopplad [04] Frånkopplad Funktionen "Användarkod" används om utgången skall kunna styras manuellt av användare med eller utan kod t.ex. via knapparna märkta "Utgång A-B" eller via telefonuppringning. [32] Utgång A Här väljs om någon av systemets UO-utgångar skall styras från knapp 4 märkt med"utgång A" på knappsatsen. Knapp 4 "Utgång A" styr: (01-20) [33] Utgång B Här väljs om någon av systemets UO-utgångar skall styras från knapp 6 märkt med "Utgång B på knappsatsen. Knapp 6 "Utgång B" styr: (01-20) 13

14 [4] Koder [41] Behörighet Denna programmering kan även utföras i användarläge med [ ][5]. : Användare Steg 1: Välj kodnr (01-31). Steg 2: Välj behörighetsnivå för koden (se lista). Steg 3: Bekräfta med [#]. Behörighetsnivåer Användare = Normal kod för vanlig användare Chef = Kod med högsta behörighet efter Grand Masterkoden (kan endast användas till kod nr 1). Master = Kod med näst högsta behörighet UO-kod = Koden kan endast styra UO-utgångar Ej FBK = Användarkod som ej kan förbikoppla Engångskod = Fungerar endast en gång Tillkoppling = Koden kan endast tillkoppla [42] Område Denna programmering kan även utföras i användarläge med [ ][5]. : Område 1 Steg 1: Välj kodnr (01-31). Steg 2: Välj områden där koden skall fungera (1, 2, 3). Steg 3: Bekräfta med [#]. [43] Grand Masterkod Detta är en användarkod med full behörighet. Övriga användarkoder programmeras i användarläge med [ ][5]. 4-siffrig kod 1234 I I eller 6-siffrig kod I [44] Installatörskod 4-siffrig kod 5555 I I eller 6-siffrig kod I [45] Begränsad installatörskod Används normalt ej 4-siffrig kod 0233 I I eller 6-siffrig kod I [46] Kodlängd : 4-siffror 4-siffror 6-siffror 14

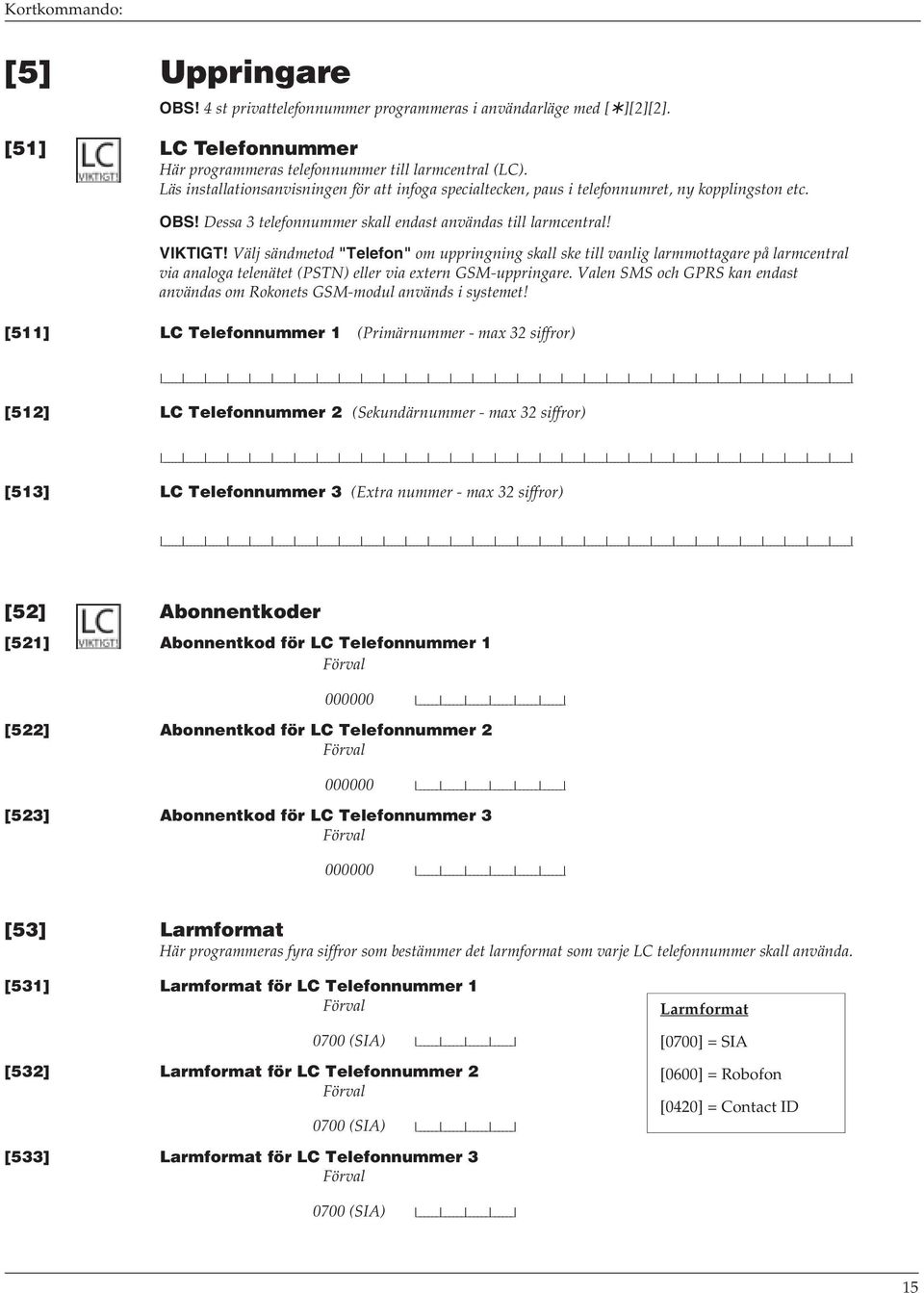

15 [5] Uppringare OBS! 4 st privattelefonnummer programmeras i användarläge med [ ][2][2]. [51] LC Telefonnummer Här programmeras telefonnummer till larmcentral (LC). Läs installationsanvisningen för att infoga specialtecken, paus i telefonnumret, ny kopplingston etc. OBS! Dessa 3 telefonnummer skall endast användas till larmcentral! VIKTIGT! Välj sändmetod "Telefon" om uppringning skall ske till vanlig larmmottagare på larmcentral via analoga telenätet (PSTN) eller via extern GSM-uppringare. Valen SMS och GPRS kan endast användas om Rokonets GSM-modul används i systemet! [511] LC Telefonnummer 1 (Primärnummer - max 32 siffror) I I [512] LC Telefonnummer 2 (Sekundärnummer - max 32 siffror) I I [513] LC Telefonnummer 3 (Extra nummer - max 32 siffror) I I [52] Abonnentkoder [521] Abonnentkod för LC Telefonnummer I [522] Abonnentkod för LC Telefonnummer I [523] Abonnentkod för LC Telefonnummer I [53] Larmformat Här programmeras fyra siffror som bestämmer det larmformat som varje LC telefonnummer skall använda. [531] Larmformat för LC Telefonnummer (SIA) I I [532] Larmformat för LC Telefonnummer (SIA) I I Larmformat [0700] = SIA [0600] = Robofon [0420] = Contact ID [533] Larmformat för LC Telefonnummer (SIA) I I 15

16 [54] UD Telefonnummer Här programmeras telefonnummer till installatörens dator för fjärrprogrammering (Upload/Download). Läs installationsanvisningen för att infoga specialtecken, paus i telefonnumret, ny kopplington etc. [541] UD Telefonnummer 1 (för uppringning med vanlig analog telefonlinje (PSTN), max 32 siffror) I I [542] UD Telefonnummer 2 (för uppringning med Rokonets GSM-modul, max 32 siffror) I I [55] UD-koder Här programmeras behörighetskod och ID-kod för fjärrprogrammering. [551] Behörighetskod 5678 I I [552] Centralapparatens ID-kod 0001 I I [553] LC låskod Används normalt ej [56] Uppringarval : (J)a/( N)ej 01) LC (larmcentral) inkopplad ( * ) J I I 02) FM (privattele) inkopplad ( * ) J I I 03) UD (fjärrprog.) inkopplad ( * ) ( ** ) J I I 04) Uppringarfördröjning N I I 05) Kopplingston (Vänta på..) J I I 06) Sparfunktion (på uppringare) N I I 07) Användare öppnar UD N I I 08) Motringning vid UD N I I 09) Automatisk UD N I I 10) Telef.svarare (dubbeluppring.) J I I 11) Begränsad UD N I I 12) Kvittering (visas i LCD) N I I 13) Handskakning (visas i LCD) N I I 14) Kvittering= summer N I I 15) UD-fjärrprog. via GSM? N I I ( * ) Om uppringarfunktionen inte skall användas och om systemet saknar telefonlinje, bör de tre första alternativen under uppringarval ändras till [N]. Om detta inte utförs, kan felindikeringen tändas, för att indikera "Telelinjefel". Alternativt kan telelinjeavkänningen urkopplas, se kortkommando [116]. ( ** ) Funktionen gör att systemet svarar på inkommande samtal för fjärrprogrammering både från UD-dator och privattelefon. Skall programmeras som [J] om systemet skall kunna fjärrstyras och/eller fjärrprogrammeras. 16

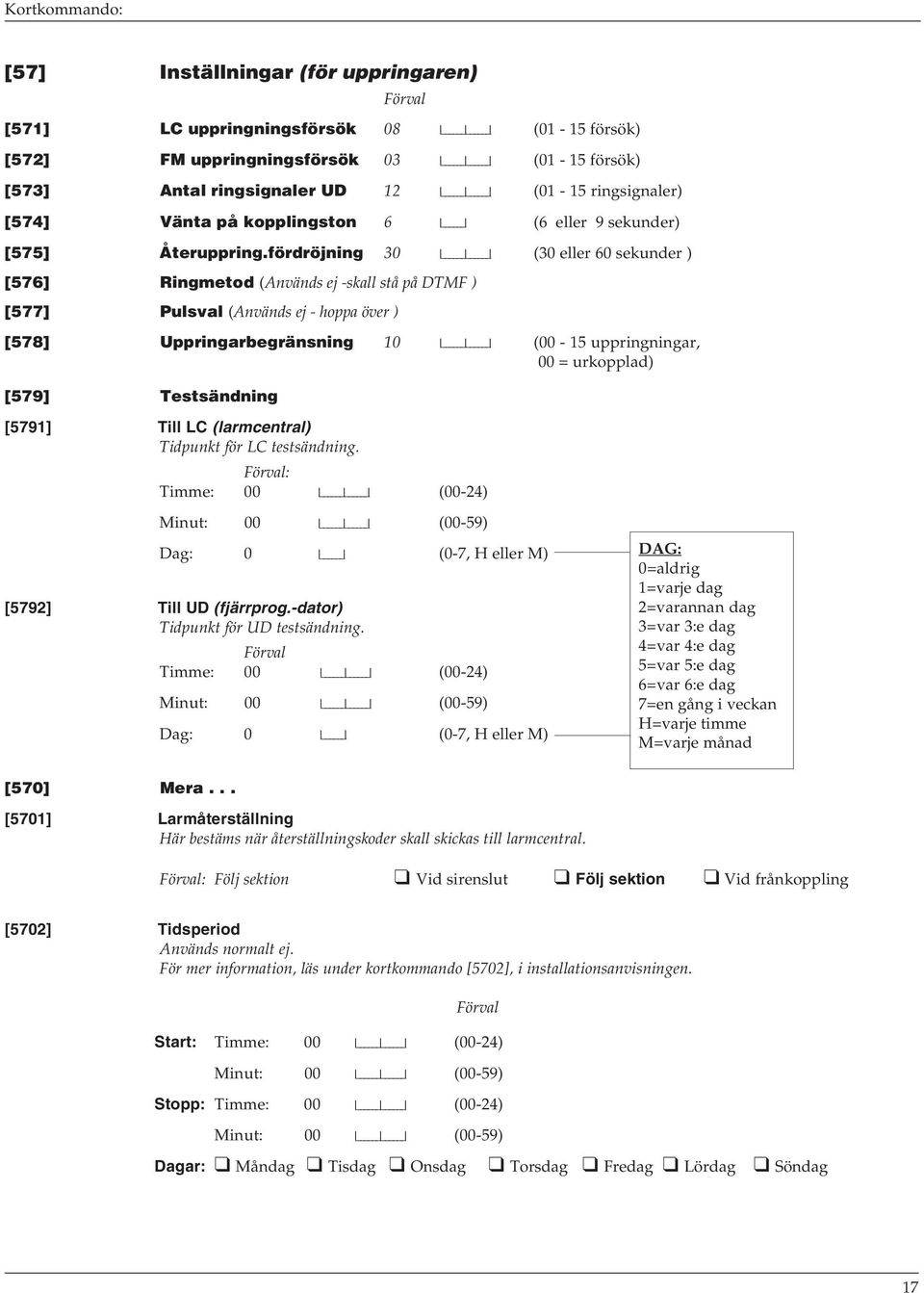

17 [57] Inställningar (för uppringaren) [571] LC uppringningsförsök 08 (01-15 försök) [572] FM uppringningsförsök 03 (01-15 försök) [573] Antal ringsignaler UD 12 (01-15 ringsignaler) [574] Vänta på kopplingston 6 I I (6 eller 9 sekunder) [575] Återuppring.fördröjning 30 (30 eller 60 sekunder ) [576] Ringmetod (Används ej -skall stå på DTMF ) [577] Pulsval (Används ej - hoppa över ) [578] Uppringarbegränsning 10 (00-15 uppringningar, 00 = urkopplad) [579] Testsändning [5791] Till LC (larmcentral) Tidpunkt för LC testsändning. : Timme: 00 (00-24) Minut: 00 (00-59) Dag: 0 I I (0-7, H eller M) [5792] Till UD (fjärrprog.-dator) Tidpunkt för UD testsändning. Timme: 00 (00-24) Minut: 00 (00-59) Dag: 0 I I (0-7, H eller M) DAG: 0=aldrig 1=varje dag 2=varannan dag 3=var 3:e dag 4=var 4:e dag 5=var 5:e dag 6=var 6:e dag 7=en gång i veckan H=varje timme M=varje månad [570] Mera... [5701] Larmåterställning Här bestäms när återställningskoder skall skickas till larmcentral. : Följ sektion Vid sirenslut Följ sektion Vid frånkoppling [5702] Tidsperiod Används normalt ej. För mer information, läs under kortkommando [5702], i installationsanvisningen. Start: Timme: 00 (00-24) Minut: 00 (00-59) Stopp: Timme: 00 (00-24) Minut: 00 (00-59) Dagar: Måndag Tisdag Onsdag Torsdag Fredag Lördag Söndag 17

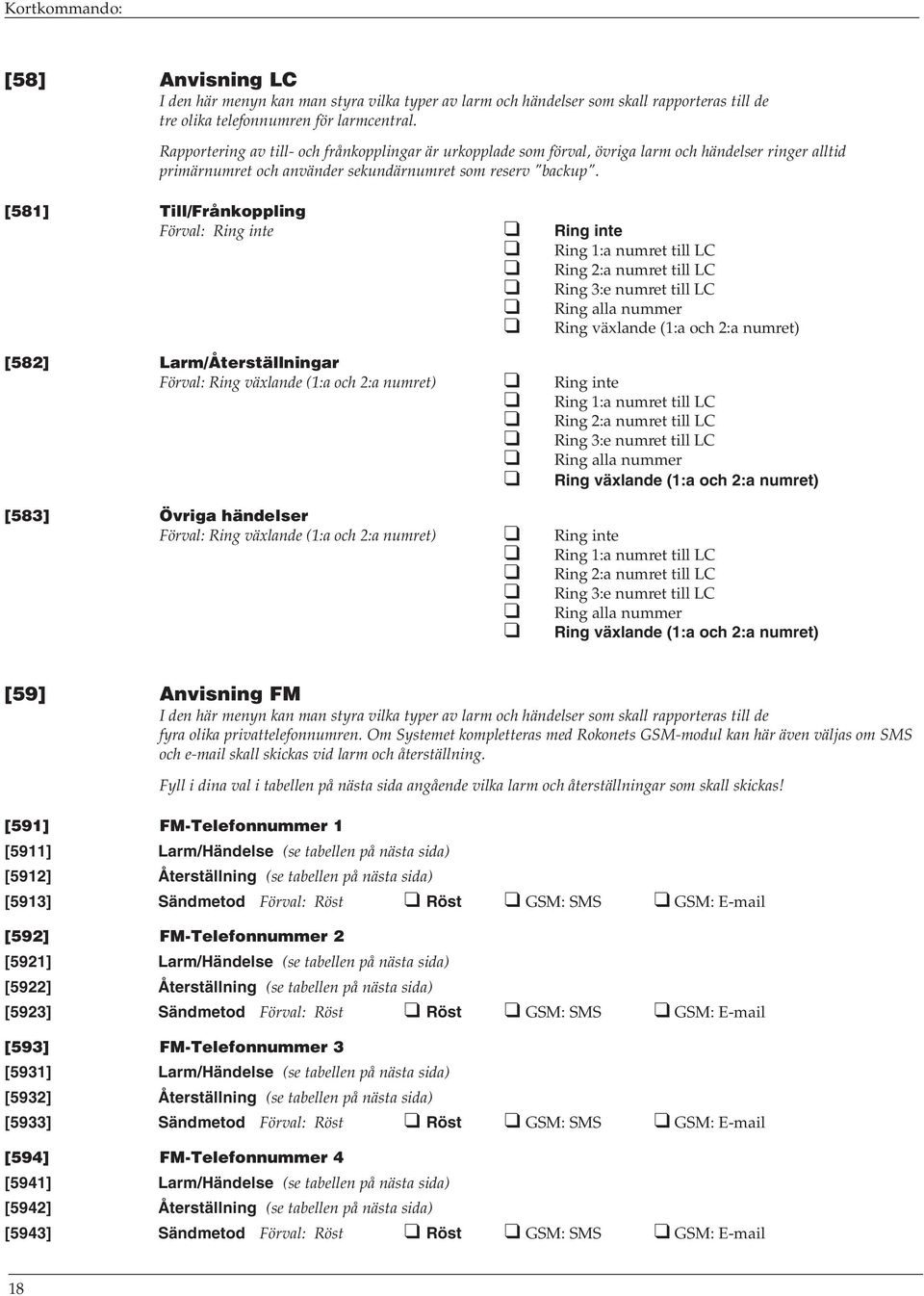

18 [58] Anvisning LC I den här menyn kan man styra vilka typer av larm och händelser som skall rapporteras till de tre olika telefonnumren för larmcentral. Rapportering av till- och frånkopplingar är urkopplade som förval, övriga larm och händelser ringer alltid primärnumret och använder sekundärnumret som reserv "backup". [581] Till/Frånkoppling : Ring inte Ring inte Ring 1:a numret till LC Ring 2:a numret till LC Ring 3:e numret till LC Ring alla nummer Ring växlande (1:a och 2:a numret) [582] Larm/Återställningar : Ring växlande (1:a och 2:a numret) Ring inte Ring 1:a numret till LC Ring 2:a numret till LC Ring 3:e numret till LC Ring alla nummer Ring växlande (1:a och 2:a numret) [583] Övriga händelser : Ring växlande (1:a och 2:a numret) Ring inte Ring 1:a numret till LC Ring 2:a numret till LC Ring 3:e numret till LC Ring alla nummer Ring växlande (1:a och 2:a numret) [59] Anvisning FM I den här menyn kan man styra vilka typer av larm och händelser som skall rapporteras till de fyra olika privattelefonnumren. Om Systemet kompletteras med Rokonets GSM-modul kan här även väljas om SMS och skall skickas vid larm och återställning. Fyll i dina val i tabellen på nästa sida angående vilka larm och återställningar som skall skickas! [591] FM-Telefonnummer 1 [5911] Larm/Händelse (se tabellen på nästa sida) [5912] Återställning (se tabellen på nästa sida) [5913] Sändmetod : Röst Röst GSM: SMS GSM: [592] FM-Telefonnummer 2 [5921] Larm/Händelse (se tabellen på nästa sida) [5922] Återställning (se tabellen på nästa sida) [5923] Sändmetod : Röst Röst GSM: SMS GSM: [593] FM-Telefonnummer 3 [5931] Larm/Händelse (se tabellen på nästa sida) [5932] Återställning (se tabellen på nästa sida) [5933] Sändmetod : Röst Röst GSM: SMS GSM: [594] FM-Telefonnummer 4 [5941] Larm/Händelse (se tabellen på nästa sida) [5942] Återställning (se tabellen på nästa sida) [5943] Sändmetod : Röst Röst GSM: SMS GSM: 18

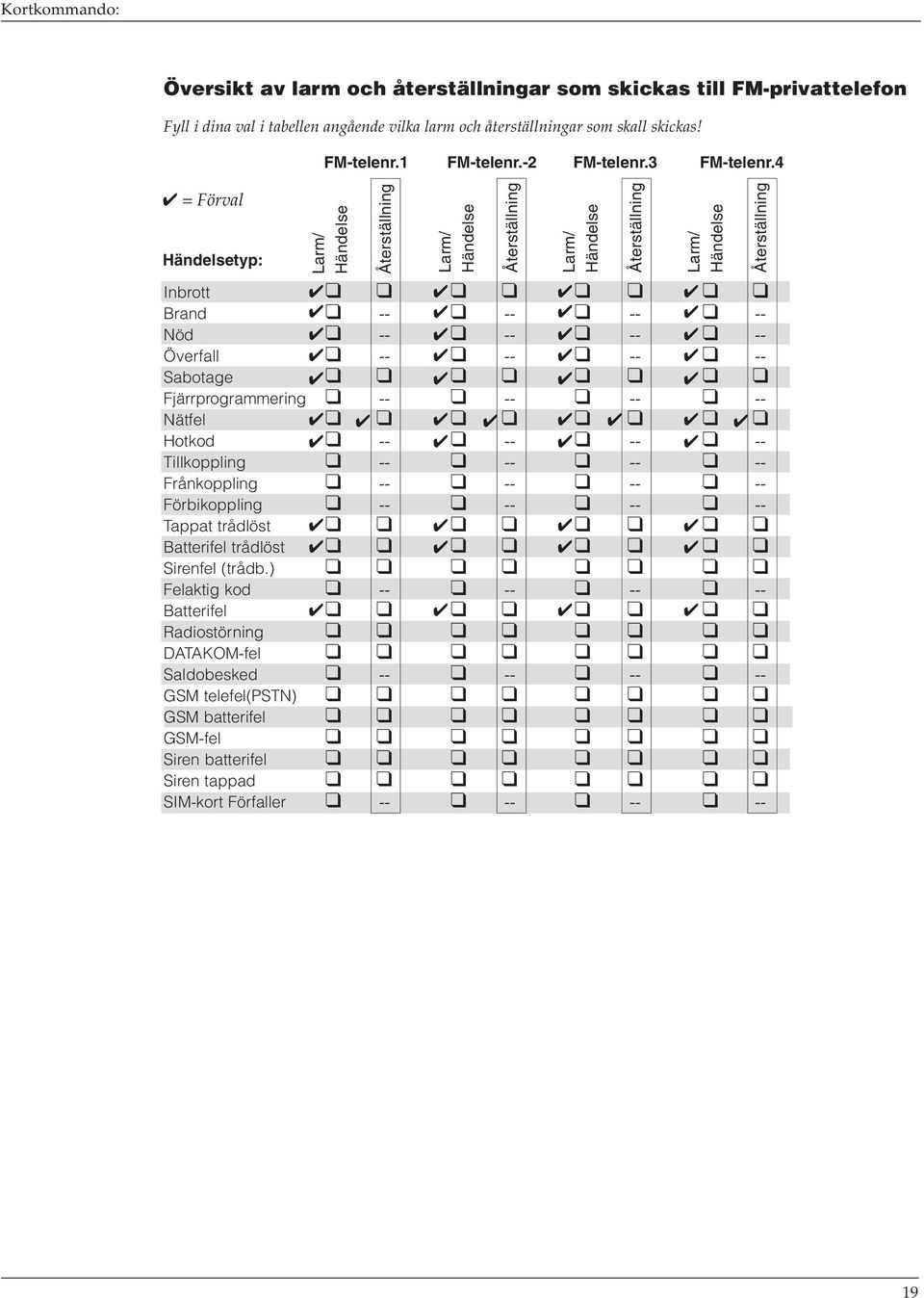

19 Översikt av larm och återställningar som skickas till FM-privattelefon Fyll i dina val i tabellen angående vilka larm och återställningar som skall skickas! FM-telenr.1 FM-telenr.-2 FM-telenr.3 FM-telenr.4 = Larm/ Händelse Återställning Larm/ Händelse Återställning Larm/ Händelse Återställning Larm/ Händelse Händelsetyp: Inbrott Brand Nöd Överfall Sabotage Fjärrprogrammering Nätfel Hotkod Tillkoppling Frånkoppling Förbikoppling Tappat trådlöst Batterifel trådlöst Sirenfel (trådb.) Felaktig kod Batterifel Radiostörning DATAKOM-fel Saldobesked GSM telefel(pstn) GSM batterifel GSM-fel Siren batterifel Siren tappad SIM-kort Förfaller Återställning 19

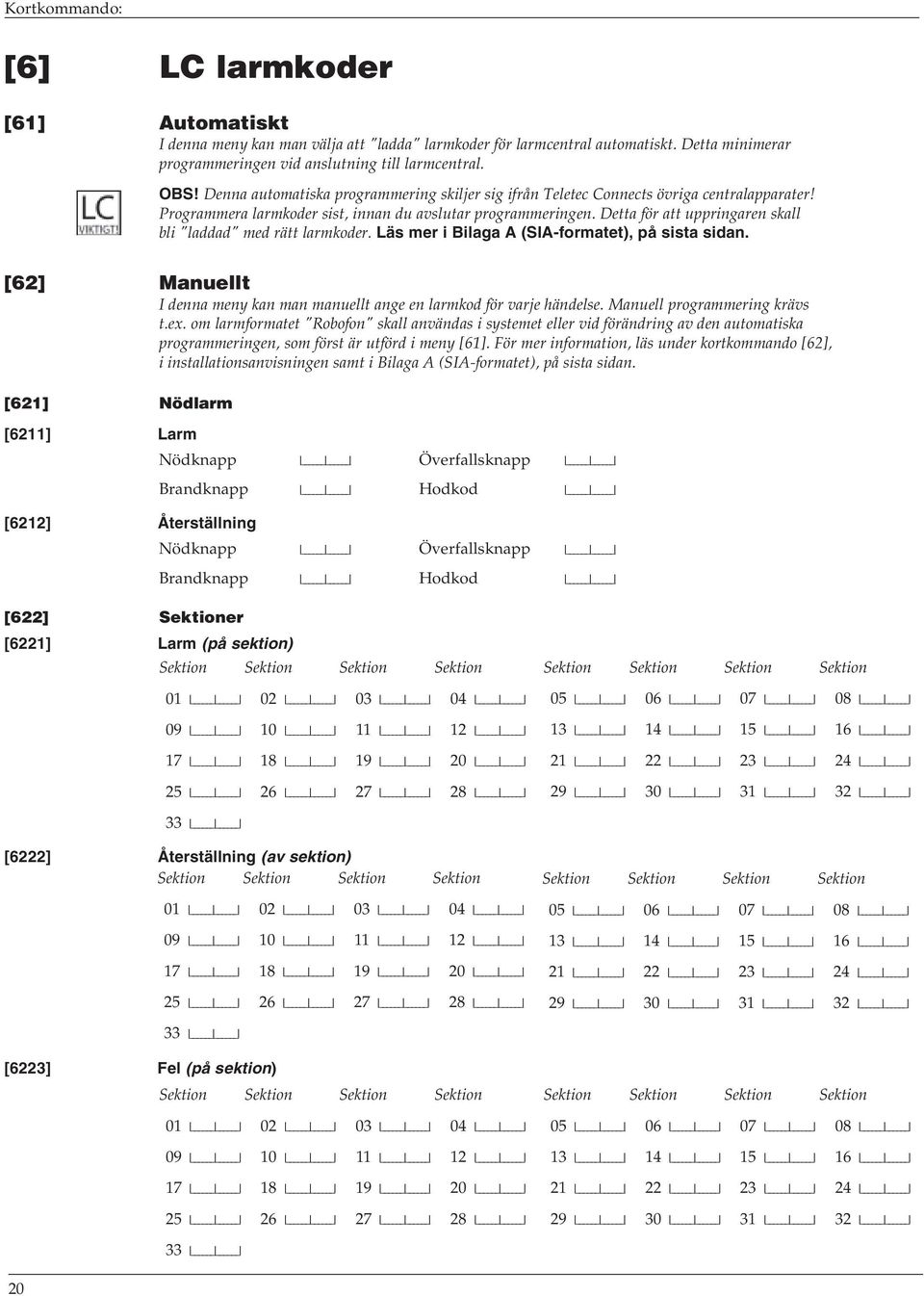

20 [6] LC larmkoder [61] Automatiskt I denna meny kan man välja att "ladda" larmkoder för larmcentral automatiskt. Detta minimerar programmeringen vid anslutning till larmcentral. OBS! Denna automatiska programmering skiljer sig ifrån Teletec Connects övriga centralapparater! Programmera larmkoder sist, innan du avslutar programmeringen. Detta för att uppringaren skall bli "laddad" med rätt larmkoder. Läs mer i Bilaga A (SIA-formatet), på sista sidan. [62] Manuellt I denna meny kan man manuellt ange en larmkod för varje händelse. Manuell programmering krävs t.ex. om larmformatet "Robofon" skall användas i systemet eller vid förändring av den automatiska programmeringen, som först är utförd i meny [61]. För mer information, läs under kortkommando [62], i installationsanvisningen samt i Bilaga A (SIA-formatet), på sista sidan. [621] Nödlarm [6211] Larm Nödknapp Överfallsknapp Brandknapp Hodkod [6212] Återställning Nödknapp Överfallsknapp Brandknapp Hodkod [622] Sektioner [6221] Larm (på sektion) [6222] Återställning (av sektion) [6223] Fel (på sektion)

21 [6224] Återställning (av fel på sektion) [6225] Förbikoppling (av sektion) [6226] Sabotage (på sektion) [6227] Återställning (av sabotage på sektion) [6228] Batterifel (på sektion) [6229] Återställning (av batterifel på sektion)

22 [623] Fel [6231] Larm Batterifel Sirenkretsfel Telefonlinjefel Nätfel AUX-fel Klockan går fel DATAKOM-fel Felaktig kod Sabotage siren Sabotage C-app [6232] Återställning Batterifel Sirenkretsfel Telefonlinjefel Nätfel AUX-fel Klockan går fel DATAKOM-fel Felaktig kod Sabotage siren Sabotage C-app [624] Tillkoppling [6241] Användarkod (tillkopplar) Kod.nr. Kod.nr. Kod.nr. Kod.nr Kod.nr Kod.nr. Kod.nr Kod.nr [6242] Yttre förbikopplare (tillkopplar) Yttre förbikopplare [6243] Automatisk (tillkoppling) Autotillkoppling [6244] Fjärrtelefon (tillkopplar) Fjärrtelefon [6245] Snabbtillkoppling (utan kod) Snabbtillkoppling [6246] Tvångstillkoppling Tvångstillkoppling [6247] Fjärrkontroll (tillkopplar) Fjärrk. 1 Fjärrk.2 Fjärrk.3 Fjärrk Fjärrk.5 Fjärrk.6 Fjärrk.7 Fjärrk [625] Frånkoppling [6251] Användarkod (frånkopplar) Kod.nr. Kod.nr. Kod.nr. Kod.nr Kod.nr Kod.nr. Kod.nr Kod.nr [6252] Yttre förbikopplare (frånkopplar) Yttre förbikopplare 22

23 [6253] Automatisk frånkoppling Autofrånkoppling [6254] Fjärrtelefon (frånkopplar) Fjärrtelefon [6255] Fjärrkontroll (frånkopplar) Fjärrk. 1 Fjärrk.2 Fjärrk.3 Fjärrk.4 [626] Trådlöst [6261] Mottagare Radiostörning Återställning radiostörning [6262] Knappsatser Sabotage trådlös knappsats Återställning sabotage knappsats Batterifel trådlös knappsats Återställning batterifel knappsats [6263] Fjärrkontroller Batterifel fjärrkontroll Återställning batterifel fjärrkontr. [6264] Sirener Sabotage trådlös siren Återställning sabotage siren Batterifel trådlös siren Återställning batterifel siren Siren tappad (trådlösa förbindelsen bruten) Siren återställd (trådlösa förbindelsen OK) Fjärrk.5 Fjärrk.6 Fjärrk.7 Fjärrk [627] Diverse larmkoder Progr. börjar Progr. avslutad LC testsändning UD testsändning Motringning Sys. återställning Frånk. efter larm Återkallning Missl.Autotillk. [6270] A-larm m.m. (ingår i menyn "Diverse larmkoder", se ovan) Medhörning A-larmskod [628] Specialkoder (Används ej) [629] GSM/X-10 larmkoder (För Rokonets GSM-modul och X-10 modul) [6291] GSM larmkoder Sabotage GSM Återställ. Sabotage Komm.fel GSM Återställ. komm.fel Nätfel 230VAC Återställ. nätfel Batterifel GSM Återställ. batterifel Förlarmskod [62910] Mera... (ingår i menyn "GSM larmkoder", se ovan) Fel (GSM-fel = Alla övriga fel som GSM-modulen kan registrera) Återställning fel [6292] X-10 larmkoder Sabotage X-10 Återställ. Sabotage 23

24 [7] Fjärrkontroller [71] Trådlös programmering Steg 1: Välj den fjärrkontroll (1-8) som skall programmeras. Steg 2: Kontrollera om platsen är ledig eller programmerad (visas inom parentes). Steg 3: Välj ett av nedanstående alternativ: 1) Hoppa över denna fjärrkontrollplats och gå till nästa. 2) Lära in fjärrkontrollen på denna plats. Du har nu 255 sekunder på dig att trycka på tillkopplingsknappen (låst hänglås) på fjärrkontrollen. 3) Radera platsen (tar bort tidigare programmerad fjärrkontroll). [72] Egenskaper Steg 1: Välj fjärrkontroll (1-8). Steg 2: Välj områden som fjärrkontrollen skall tillhöra. Steg 3: Välj funktion på varje knapp (1-4) på fjärrkontrollen. : Områden = (alla inkopplade) Knapp 1 (Låst hänglås) = Bortatillkoppling (med utpasseringstid) Knapp 2 (Öppet hänglås) = Frånkoppling Knapp 3 (Lilla knappen) = Urkopplad Knapp 4 (Stora knappen) = Urkopplad Översikt av fjärrkontroller Fjärrkontroll 1 Områden: I Funktion Knapp 1 Knapp 2 Knapp 3 Knapp 4 Fjärrkontroll 2 Områden: I Funktion Knapp 1 Knapp 2 Knapp 3 Knapp 4 Fjärrkontroll 3 Områden: I Funktion Knapp 1 Knapp 2 Knapp 3 Knapp 4 24

25 Fjärrkontroll 4 Områden: I Funktion Knapp 1 Knapp 2 Knapp 3 Knapp 4 Fjärrkontroll 5 Områden: I Funktion Knapp 1 Knapp 2 Knapp 3 Knapp 4 Fjärrkontroll 6 Områden: I Funktion Knapp 1 Knapp 2 Knapp 3 Knapp 4 Fjärrkontroll 7 Områden: I Funktion Knapp 1 Knapp 2 Knapp 3 Knapp 4 Fjärrkontroll 8 Områden: I Funktion Knapp 1 Knapp 2 Knapp 3 Knapp 4 [73] Test trådlöst Här kan du testa radiokommunikationen från varje fjärrkontroll. Steg 1: Öppna menyn [73] och välj fjärrkontroll. Steg 2: Tryck på valfri knapp på fjärrkontrollen. Steg 3: WisDom bekräftar testsändningen med ett pip. Steg 4: Kontrollera resultatet i displayen (skall visa "OK" vid godkänd överföring). 25

26 [8] Knappsatser [81] Trådlös programmering Steg 1: Välj den knappsats (1-2) som skall programmeras. Steg 2: Kontrollera om platsen är ledig eller programmerad (visas inom parentes). Steg 3: Välj ett av nedanstående alternativ: 1) Hoppa över denna knappsatsplats och gå till nästa. 2) Lära in knappsatsen på denna plats. Du har nu 255 sekunder på dig att trycka två gånger (i följd), på tillkopplingsknappen (låst hänglås), på knappsatsen. 3) Radera platsen (tar bort tidigare programmerad knappsats). [82] Test trådlöst Här kan du testa radiokommunikationen från varje knappsats Steg 1: Öppna menyn [82] och välj knappsats. Steg 2: Tryck på valfri knapp på knappsatsen. Steg 3: WisDom bekräftar testsändningen med ett pip. Steg 4: Kontrollera resultatet i displayen (skall visa "OK" vid godkänd överföring). [9] Flera enheter [91] GSM-modul [911] In/Urkoppla GSM-modul Här väljs om Rokonets GSM-modul skall användas i systemet. Välj mellan alternativen INGEN eller GSM med hjälp av knapparna märkt med hänglås på knappsatsen. Bekräfta valet genom att trycka [#]. [912] Kommunikationstest med GSM-modul [913] GSM-inställningar [9131] GSM-funktion [9132] GSM-tider : Backup Backup Endast GSM Primärt GSM [91321] Telefelfördröjning 010 I ( sekunder) [91322] GSM-felfördröjning 010 I ( sekunder) [91323] SIM-utgångsdatum* 00 (00-36 månader) * Här anges hur många månader det är tills SIM-kontankort slutar att fungera (förfallo/utgångsdatum). [9133] Prefix Växelprefix 1 I Växelprefix 2 I Fast Prefix 1 I Fast Prefix 2 I Fast Prefix 3 I Fast Prefix 4 I Fast Prefix 5 I Fast Prefix 6 I Ta bort Prefix I Lägg till Prefix I [914] GSM-val (Ja/Nej) (J)a/(N)ej 01) Urkoppla inkommande samtal N I I 26

27 [92] Siren (trådlös) [921] Trådlös programmering Steg 1: Välj den sirenplats (NR =1/2/3) som skall programmeras (flytta markören med pil-tangenterna). Steg 2: Välj vilken typ av siren som skall användas på sirenplatsen (INWS1 =inomhussiren, ODWS1 =utomhussiren) Steg 3: Välj om siren skall vara aktiverad (larmsirenen). Steg 4: Välj om sirenen skall avge siren-tut/blixt-tut vid till-/frånkoppling. Steg 5: Kontrollera om sirenplatsen är ledig eller programmerad (visas inom parentes). Steg 6: Välj ett av nedanstående alternativ: 1) Hoppa över denna sirenplats och gå till nästa. 2) Lära in sirenen på denna plats. Du har nu 255 sekunder på dig att göra enligt följande: a. Tryck in och släpp återställningsswitchen i sirenen. b. Efter att ett tut-ljud hörts och blixljuset blinkat till (endast utomhussirenen) har man 10 sekunder på sig att hålla sabotagekontakten intryckt under minst tre sekunder. 3) Radera platsen (tar bort tidigare programmerad siren). 4) Övervakning kan ändras per siren (Ja/Nej). Översikt av trådlösa sirener Siren NR. Typ Siren aktiverad? Siren-tut? Blixtljus-tut? Sirenen övervakad? 1 Inomhussiren (INWS1) Utomhussiren (ODWS1) 2 Inomhussiren (INWS1) Utomhussiren (ODWS1) 3 Inomhussiren (INWS1) Utomhussiren (ODWS1) Ja Nej Ja Nej Ja Nej Ja Nej Ja Nej Ja Nej Ja Nej Ja Nej Ja Nej Ja Nej Ja Nej Ja Nej [922] Inställningar för trådlösa sirener I denna meny kan inställningar för blixtljus och sirenvolym ändras för varje trådlös siren. [923] Kommunikationstest med trådlösa sirener [924] Kalibrering av trådlösa sirener Denna funktion justerar sirenens radiomottagare efter de på installationsplatsen rådande förhållanden. Steg 1: Välj vilken siren (NR =1/2/3) som skall kalibreras Steg 2: Välj [J] för att om-kalibrera och tryck sedan [#]. Steg 3: Nytt gränsvärde visas i displayen (01-99). Steg 4: Spara nytt gränsvärde genom att trycka [#]. Gränsvärde vid installationstillfället: Siren NR.1 Siren NR.2 Siren NR.3 [925] Förbikoppling av trådlösa sirener Denna funktion förbikopplar (bortkopplar) de trådlösa sirenernas sabotagefunktion (används t.ex. vid batteribyte). 27

28 [93] X-10 [931] In/Urkoppla X-10 modul Här väljs om Rokonets X-10 modul skall användas i systemet. Välj mellan alternativen INGEN eller X008 med hjälp av knapparna märkt med hänglås på knappsatsen. Bekräfta valet genom att trycka [#]. [932] Kommunikationstest med X-10 [0] Avsluta För att avsluta programmeringen måste man välja om man skall spara programmeringen eller inte. Steg 1: Bläddra till [0][Avsluta] och tryck [#], eller tryck direkt på siffra [0] i huvudmenyn. Steg 2: Displayen frågar nu: Vill du spara ny data? [J] Steg 3: Kontrollera att [J] för Ja syns i högra hörnet i displayen och tryck sedan [#]. Om du inte vill spara ändrar du till [N], innan du trycker [#]. 28

29 Bilaga A SIA-Formatet Vid användande av SIA-formatet kan centralapparaten automatiskt sända mycket av informationen till larmcentralen utan att larmkoder för varje händelse behöver programmeras. Följande rekommenderas vid användning av SIA-formatet i WisDom: 1. Programmera färdigt alla övriga menyer innan menyn LC larmkoder programmeras. 2. Ladda uppringaren med SIA-koder automatiskt genom att öppna meny [61] och välj SIA. Då laddas alla SIA-koder som återfinns under kolumnen Automatisk SIA-kod i listan på nästa sida. 3. Vill man nu lägga till de saknade SIA-koderna (som visas i kolumnen Manuell SIA-kod ), så öppnar man menyn [62] för manuell programmering av larmkoder. Samma gäller om man vill ta bort någon av de SIAkoder som har laddats automatiskt. Välj något av följande alternativ: - Programmera kod [00] om händelse inte skall sändas till larmcentral. - Programmera den kod (enligt listan på näsa sida) som motsvarar den saknade SIA-koden. 5. När alla ändringar är utförda avslutar du programmeringen av WisDom. OBS! Vid laddning av SIA-formatet "Automatiskt" kommer inte alla koder att programmeras, utan endast de som står i kolumnen "Automatisk SIA-kod" i listan på nästa sida. Alla SIA-koder kan även programmeras helt manuellt. Då används koden som står i kolumnen "Kod i WisDom" i listan på nästa sida. Dessa koder genererar sedan motsvarande SIA-kod enligt samma lista. Bilaga A SIA-formatet 29

30 Beskrivning Automatisk Kod i Manuell Kod i Kommentar SIA-kod WisDom SIA-kod WisDom Larmkoder för Nödlarm Nödknapp MA Överfallsknapp PA Brandknapp FA Hotkod HA C Återställ. Nödknapp MH A Återställ. Överfallsknapp PH Återställ. Brandknapp FH Återställ. Hotkod HH D Larmkoder för Sektioner Brandsektion FA 00ZZ 35 ZZ=Sektionsnr. Överfallssektion PA 00ZZ 57 ZZ=Sektionsnr. Nödsektion MA 00ZZ 49 ZZ=Sektionsnr. Inbrottssektion BA 00ZZ 21 ZZ=Sektionsnr. Återställ. Brandsektion FH 00ZZ 38 ZZ=Sektionsnr. Återställ. Överfallssektion PH 00ZZ 58 ZZ=Sektionsnr. Återställ. Nödsektion MH 00ZZ 4A ZZ=Sektionsnr. Återställ. Inbrottssektion BH 00ZZ 23 ZZ=Sektionsnr. Fel (sektionsfel) UT 00ZZ 6B ZZ=Sektionsnr. Återställ. fel (på sektion) UJ 00ZZ 69 ZZ=Sektionsnr. Förbikoppling (av sektion) UB 00ZZ 67 ZZ=Sektionsnr. Sabotage (på sektion) TA 00ZZ 63 ZZ=Sektionsnr. Återställ. sabotage (på sektion) TR 00ZZ 64 ZZ=Sektionsnr. Batterifel (på sektion) XT 00ZZ 75 ZZ=Sektionsnr. Återställ. batt.fel (på sektion) XR 00ZZ 73 ZZ=Sektionsnr. Larmkoder för Fel Batterifel YT F Sirenkretsfel YA Telefonlinjefel LT Nätfel AT F AUX-fel YP B Klockan går fel DATAKOM-fel ET Felaktig kod JA E Sabotage på siren TA Sabotage centralapparat TA Larmkoder för Återställning av fel Återställ. batterifel YR D Återställ. sirenkretsfel YH Återställ. telefonlinjefel LR Återställ. nätfel AR E Återställ. AUX-fel YQ C Klockan ställd JT Återställ. DATAKOM-fel ER Återställ. felaktig kod Återställ. sabotage siren TR Återställ. sab.c-apparat TR Bilaga A SIA-formatet

31 Beskrivning Automatisk Kod i Manuell Kod i Kommentar SIA-kod WisDom SIA-kod WisDom "Tillkopplingskoder" (OBS! Urkopplade som grupp i menyn [58] Anvisning LC) Användarkod CL 00CC 2C CC=Användarkodnr Yttre förbikopplare CS E Autotillkoppling CA Fjärrtelefon CL C Snabbtillkoppling CL C Tvångstillkoppling CF Fjärrkontroll CS 00XX 2E XX=Fjärrkontrollnr. "Frånkopplingskoder" (OBS! Urkopplade som grupp i menyn [58] Anvisning LC) Användarkod OP 00CC 53 CC=Användarkodnr Yttre förbikopplare OS Autofrånkoppling OA D Fjärrtelefon OP Fjärrkontroll OS 00XX 55 XX=Fjärrkontrollnr. Larmkoder för Trådlöst Radiostörning XQ Återställ. radiostörning XH F Sabotage (på trådlös enhet) TA Återställ. sab. (på trådlös enhet) TR Batterifel (på trådlös enhet) XT Återställ. batt.fel (på trådlös enhet) XR Siren tappad BZ Siren återställd Diverse larmkoder Programmering börjar LB Programmering avslutas LS LC testsändning RP UD testsändning TX Motringning RB F Systemåterställning RR Frånkoppling efter larm OR (inom 90 sek efter larm) Återkallning OC E (skickas vid [*][2][3][4][KOD]) Misslyckad autotillkoppling CI Medhörning LF A-larmskod BV Larmkoder för Rokonets GSM-modul Sabotage GSM TA Återställ. sabotage TR Kommunikationsfel GSM ET Återställ. komm.fel ER Nätfel 230VAC GSM AT F Återställ. Nätfel AR E Batterifel GSM YT F Återställ. batt.fel YR D Förlarmskod GSM BA Fel på GSM (generellt) IA Återställ. fel på GSM IR Larmkoder för X-10 Sabotage X-10 TA Återställ. sabotage TR Bilaga A SIA-formatet 31
