WAGO Lighting Management Effektiv och flexibel belysningsstyrning för DALI

Transkript

1 WAGO Lighting Management Effektiv och flexibel belysningsstyrning för DALI

2

3 Innehåll Belysningsstyrning behövs det verkligen? 4 Ha kontroll över ditt system 6 Vårt koncept 8 Funktioner 10 Från planering till idrifttagande och drift 14 Orderöversikt och tillbehör 16 Fakta värda att veta 17 Kontakt 23 Potentialen att spara energi är särskilt hög i industriella miljöer eftersom skift- och nattdrift, liksom bristen på dagsljus, ökar användningen av artificiell belysning oerhört. Det innebär att investeringar i belysningsstyrning amorteras snabbt. Lär dig att styra ditt system med WAGO Lighting Management för samma tid och pengar.

4 istock.com/jkitan BELYSNINGSSTYRNING BEHÖVS DET VERKLIGEN? Varje belysningssystem är överdimensionerat vid tidpunkten för driftsättning på dag ett för att säkerställa att det även ger den minsta belysning som krävs på dag X (underhållsfaktor). Utan kontroll går potentiella besparingar förlorade. Det är därför helt klart att belysning inte bara påverkar vårt välbefinnande, utan också kostnaden för elförbrukningen. En kostnadsanalys ska därför även omfatta driftskostnader (energi, underhåll och servicekostnader), vilket kraftigt överstiger de initiala investeringskostnaderna för fastighetsautomation. Ur användarens synvinkel skulle ingen vilja vara utan någon typ av reglering eller kontroll att vara begränsad till att tända och släcka lampor är en kvarleva från förra århundradet. Moderna system kan styras och servas oberoende och utan större ansträngning; exempelvis omvandling av hallutrustning och justering av ljusförhållandena. Dessutom är integrering av belysningsutrustning till ett mastersystem mycket praktiskt för funktioner som anpassar din belysning till dina produktionstider. Naturligtvis är det viktigaste att garantera tillräcklig belysning på arbetsplatsen för att garantera säkra arbetsmiljöer. Bra anledningar till belysningsstyrning Ergonomiska orsaker: Öka säkerheten Anpassa behovet Underlätta användandet Öka välbefinnandet Öka bekvämligheten WAGO erbjuder ett synnerligen användarvänligt system för drift och underhåll av ditt belysningssystem - behåll kontrollen över din utrustning! Psykologiska effekter: Väcka uppmärksamhet Höja motivationen Skapa stämning Ekonomiska aspekter: Spara energi Minska kostnader Minska arbete som krävs för drift och underhåll, förenkla hantering via webbläsare Intelligenta systemnätverk Öka värdet på fastigheten 4

5 Potentiella energibesparingar för inomhusbelysning #01 Äldre system från 1980-talet med tre lysrör med 26 mm diameter med låg-förlust-förkopplingsdon, äldre lampor med vita galler 20 % #02 Nytt system, modernt, 16 mm diameters lysrör med elektroniska förkopplingsdon 55 % #03 Moderna LED-lampor 65 % #04 Med dagsljusstyrning 75 % #05 Med närvarodetektering och dagsljusreglering 80 % Besparingspotential för inomhusbelysning: Referensen är till ett äldre system från 1970-talet med standarden 38 mm diameter lysrör med konventionella förkopplingsdon, äldre lampor med mjuk-opal reflektor (källa: licht.de) zhu difeng, Fotolia 5

6 HA KONTROLL ÖVER DITT SYSTEM Övervakning och service för kontinuerlig funktionalitet WAGO Lighting Management är den optimala lösningen för både nya system och för ombyggnader. Oavsett om det är en liten produktionsanläggning eller stora logistiksystem erbjuder vår skalbarhet exakt rätt koncept för att möta dina krav. Minska livscykelkostnaderna genom effektiv ljusstyrning! Många användbara funktioner tillåter autonom, oberoende drift av ditt belysningssystem, till exempel ger guide-baserad konfiguration stöd för idrifttagning på egen hand. Vill du konvertera vissa områden i din anläggning? Inga problem! Din drifttekniker kan helt enkelt ställa in zonerna med webbgränssnitt. Dessutom tillåter en integrerad tidsstyrningsfunktion dig att anpassa ditt belysningssystem till tidsschemat för produktionen. De omfattande diagnosfunktionerna, inklusive underhållsdiagram, larmtabeller, statusindikering och registrering av drifttiden ger ytterligare stöd för schemaläggning av underhåll. Du kan också enkelt spela in energidata för belysning. Framför allt är det viktigt att fokus för denna lösning tillhör användaren i grunden finns ett stort urval av funktioner och gränssnittsalternativ som ska göra livet lättare.

7 Energiförbrukningen och kostnaderna för ett lager i drift 24 timmar om dygnet % % 64 % Total CO 2 drifttid i kg Investeringskostnader vs. driftskostnader (absolut) Genomsnittlig energiförbrukning per m 2 och år i kwh Äldre anläggning T26-lampor LED-belysning Investering LED-belysning med belysningskontroll Kostnad/resultatkurva med centrallager med 24 timmars drift som exempel 130 % 100 % år Utan belysningsstyrning: amorteringsperiod: 3,5 år Energiförbrukning Besparingar driftskostnader Med belysningsstyrning: amorteringsperiod: 3,6 år Energiförbrukning Besparingar driftskostnader Investeringskostnader Investeringskostnader TCO TCO Utveckling av elpriser (index 1998=100) Industrilevereras med medelårsförbrukning till 20 mil. kwh (inte inkl. el- skatt) Hushåll Årsförbrukning 3500 kwh Upphandling, nätavgifter, marknadsföring Skatter, avgifter och tillgångar (andel i %) Källa: VEA, BDEW; datum: 01/2016 7

8 hacohob/fotolia.com VÅRT KONCEPT Lösningen för effektiv belysningsstyrning i lager och produktionslokaler Modern belysningsstyrning erbjuder mer än bara minskning av energi och kostnader, det förenklar ekonomi och resurshushållning med komfort och flexibilitet. Vårt koncept WAGO Lighting Management är ett praktiskt beprövat koncept baserat på fördefinierad hårdvara och förkonfigurerad programvara som förenklar både planering, idrifttagning och drift. Den grundläggande idén: WAGO Lighting Management är baserad på olika belysningskrav i lager och produktionslokaler. Till exempel är en produktionsanläggning uppdelad i zoner där ljuset flexibelt kan anpassas. Varje zon tar emot signaler från sensorer och ställdon för att automatiskt ställa in lämplig ljusintensitet. Genom att använda zoner kan förändring och ombyggnad genomföras snabbt och enkelt via webbkonfiguration. Drift WAGO Lighting Management har ett webbgränssnitt så att du enkelt kan skapa och redigera zoner. Behöver du belysa en produktionslinje, hall eller ett förvaringsutrymme? Inga problem skapa helt enkelt tre olika rum med de önskade funktionerna. Parametervärden lagras på ett sd-kort eller en backupserver via FTP. Värdena kan vidarebefordras till ett överordnat system eller till ett produktionskontrollcenter. WAGO Lighting Management är ett intelligent belysningsstyrsystem som säkerställer att rätt ljus finns i rätt mängd vid rätt tidpunkt med hjälp av dagsljussensorer, närvarosensorer och noga programmerade ljusscenarier. 8

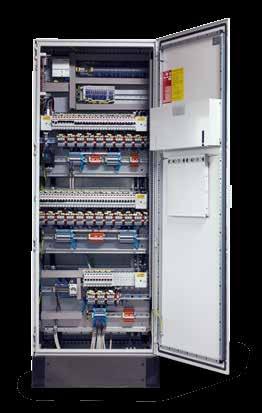

9 Exempel på typisk produktionshallsbelysning WAGO Lighting Management minskar avsevärt de totala kostnaderna för nya installationer och förändringar. WAGO Lighting Management ger den perfekta kombinationen av högkvalitativ hårdvara och intuitivt anpassade program! Minska livscykelkostnaderna med snabb och enkel driftsättning, utmärkt diagnostik och servicekapacitet, liksom enkel anpassning av ljusförhållanden beroende på olika behov. Fördelar med WAGO Lighting Management: Minska livscykelkostnader genom effektiv ljusstyrning Anpassa till alla utrustningskrav Driftsättning genom enkel guidebaserad konfiguration Enkel programmeringsfri anpassning Anslutning till överordnat system med högre nivå i industriella eller tekniska byggnadsmiljöer Arbetsfoto, WAGO Behöver du lysa upp ett stort område? Inga problem! Med vårt belysningsstyrningsprogram kan du belysa nästan 3000 m² beroende på typ av ljuskälla. För större områden är det enkelt att länka ett antal styrenheter med varandra. 9

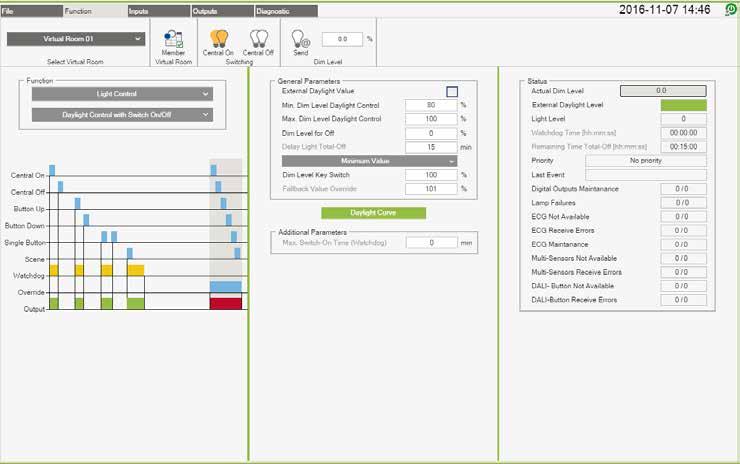

10 FUNKTIONER Smart belysningsstyrning Lighting Management från WAGO - för optimal belysningsstyrning i automatiserade fastigheter/ lokaler. Webbläsarbaserat program gör det enkelt att byta ut standardparametrar med egna inställningar när anpassningar krävs. Anslutning till förvaltnings- och överordnat system med högre nivå i industriella eller tekniska fastighetsmiljöer stöds också. Dessutom tillhandahålls enkel anslutning till masterkontroller eller fastighetsstyrsystem via TCP/UDP Modbus-protokollet. Enkel konfigureringsvy:: För grundläggande parametrar visas skärmbild med drifttillstånd och ifyllda standardinställningar. Börvärdesspecifikation Högsta och lägsta nivåer Ställdon- och sensorkonfiguration Driftstatusindikering Skärmdump exempel: dagsljusstyrning

11 Funktionssammanfattningar: Omkoppling På/av (med eller utan övervakning) Impulsrelä Trappfunktion Automatisk belysning (rörelsedetektor) Skymningsrelä Dimning Automatisk dimning Dimning med närvarosensorer Belysningsstyrning Konstant ljuskontroll Dagsljusstyrning: -- Med växlingsfunktion -- Med trappfunktion -- Extra funktioner Tidsfunktioner Veckour Årsur Särskilda omkopplingsprogram Semesterprogram Slavfunktion Extern zon Externt dimningsvärde Skärmdump exempel: omkoppling

12 FUNKTIONER Standardfunktioner inklusive DALI och EnOcean DALI Digital Addressable Lighting Interface är en teknisk standard för styrning av belysningsanläggningar (t.ex. DALI drivers). DALI har digital kommunikation och rationell installation. DALI uppfyller belysningskrav, såsom omkoppling, dimning, ljusgruppering eller diagnostisering. ETHERNET Controller med DALI multi-mastermodul DALI 1 64 ECG:er 1 16 multisensorer 0 31 grupper DALI systemlayout istock.com/jkitan

13 Energi EnOcean radioteknik Batterifri EnOcean-teknik sänder korta telegram och kräver mycket lite energi för att sända radiosignaler. Sändare använder elektrodynamiska/ termoelektriska (energiomvandlare) eller solcellsteknik. Kännetecknande är en lång räckvidd upp till 30 m inomhus och 50 m i produktionshallar, hög sändningstillförlitlighet (korta telegram) och multi-telegramöverföring. Energiomvandlare Sensorradiomodul Processor HF transceiver Systemradiomodul HF transceiver Processor Tillstånd, läsning, styrsignal Energiförvaltning Sensorer Information Ställdon / fastighetsteknik EnOcean systemlayout Om du behöver mer information om DALI eller EnOcean, gå till: wago.com/enocean

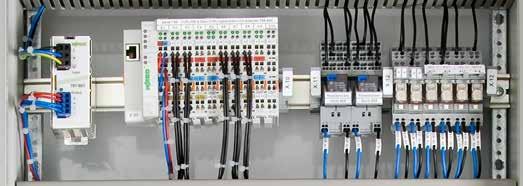

14 SMART BELYSNING Från planering till idrifttagande och drift Planering Statliga regleringar ser till att viktiga hållbarhetsmål uppfylls. Av denna anledning är det nödvändigt att observera alla nuvarande standarder vid planering av ett belysningssystem. För belysningsplanerare är specifikationer i applikationsstandarder, såsom DIN EN , obligatoriska för arbetsplatser inomhus. Detta förutsätter att artificiellt ljus produceras med minimal energiförbrukning. Energicertifikatet som krävs av Energy Saving Ordinance (EnEV 2014) ser över belysningsförhållandet av de totala fastighetsenergikraven. WAGO Lighting Management hjälper dig också att uppnå de mål som anges för industribyggnader i DGNB genom positiv inverkan på 46 % av bedömningskriterierna. ETHERNET WAGO Lighting Management systemlayout 14

15 Adressering Drift Lokalisering Konvertering Test Benämning Funktionstilldelning Fördelning Enkelt arbetsflöde - guidebaserad idrifttagning Guidebaserad idrifttagning för enkelt arbetsflöde Adressering: DALI- och EnOcean-enheter Lokalisering Detektering och sortering av DALI-komponenter Benämning: av in- och utgångar enligt anläggningens märkningssystem Fördelning: av in- och utgångar beroende på rum Funktionstilldelning: Tilldelning av funktioner i rum Test: Konfigurationskontroll Drift: Planering av diagnostik och servicefunktioner Konvertering: Ändra uppdrag eller funktioner Enkelt idrifttagande Klassificering av rum med hjälp av en webbläsarvy. Konfiguration med standarddator Utan installation av ytterligare applikationsprogram Automatisk detektering av moduler som används och tillhörande komponenter (lampor, sensorer) Automatisk dokumentation under idrifttagning Konfiguration och dokumentation medh Microsoft Excel via import/export 15

16 ORDERÖVERSIKT Omfattning av maskinvara (1x) PFC200-controller, / x DALI Multi-Master-modul, för anslutning av DALI multisensorer, tryckknappar och elektroniska förkopplingsdon 32 x Alla kombinationer av digitala utgångar för konventionell drift, såsom relästyrning, 8 kanaler, x Alla kombinationer av digitala ingångar för konventionella sensorer, ljusknappar, nyckelbrytare, 8 kanaler, (1x) Realtidsklockmodul, (1x) EnOcean-gateway, (1x) Energimätningsmodul, (1x) Ändmodul, TILLBEHÖR DALI-tillbehör DALI-sensorer Andra DALI-komponenter WAGO DALI multisensorkit DALI sensorkopplare Sensoradapter och DALI HIGH BAY Sensoradapter och DALI Vision DALI LS/PD LI inbyggd ljussensor Radarsensor och DALI sensorkopplare DALI sensorkopplare E multisensor-gateway DALI XC kopplare EnOcean-tillbehör RS-485-EVC radiosändare/mottagare EnOcean repeater EnOcean radiosändare, 2-kanals belysningsstyrning EnOcean radiosändare, 4-kanals belysningsstyrning Gränssnittstillbehör EPSITRON COMPACT strömförsörjning DALI strömförsörjning (med mer än en modul upp till fem moduler) DALI strömförsörjning med en DALI-modul Plint för ström- och spänningstransformatorer Annat Tidssynkronisering - GPS/DCF-mottagare SD minneskort, SLC-NAND, 2 Gbytes Detaljerad information om tillbehör finns på: 16

17 INTRESSANTA FAKTA ALLMÄNNA FRÅGOR Varför måste jag installera en styrenhet vid användning av LED-lampor? Eftersom styrning av belysning ger ytterligare besparingar. Potentiella energibesparingar för inomhusbelysning #01 Äldre system från 1980-talet med tre lysrör med 26 mm diameter med låg-förlust-förkopplingsdon, äldre lampor med vita galler #02 Nytt system, modernt, 16 mm diameters lysrör med elektroniska förkopplingsdon 20 % 55 % #03 Moderna LED-lampor 65 % #04 Med dagsljusstyrning 75 % #05 Med närvarodetektering och dagsljusreglering 80 % Savings potential for interior lighting: Reference is to an older system from the 1970s using standard, 38 mm dia. fluorescent tubes with conventional ballasts, older lights with soft-opal reflector (source: licht.de) Vilka intervall ska användas vid installation av belysning i en hög hall? Den viktiga faktorn är enhetlig belysning, vilket beror på ljuskällan. I höga hallar bör ljuskoner börja att överlappa på en högre höjd inte på bedömningsnivån. Det är bäst att låta en expert beräkna belysningskrav och slutföra planeringen enligt gällande standarder och föreskrifter, såsom tekniska föreskrifter för arbetsplatser (ASR). Mätnivå Hallbelysning Hur ska sensorer placeras? Vad behöver man tänka på? Du bör hålla ett visst avstånd från ljuset så att sensorn inte påverkas av ljusstyrkan. Det är viktigt att notera att sensorn mäter ljusstyrkan direkt på enheten. Tips: Fäst inte sensorer direkt ovanför ytor med oregelbunden reflektion. Om en sensor till exempel är ansluten direkt ovanför en svetsarbetsplats, kommer oregelbundet ljus att leda till att sensorn fortlöpande anpassar ljusstyrkan, vilket gör det mörkt vid svetsning, sedan ökar intensiteten igen. Sensorplacering i rum 17

18 INTRESSANTA FAKTA ALLMÄNNA FRÅGOR Hur kan rätt ljusvärde mätas på arbetsplatsen? Särskilda anordningar specificeras i standarderna för mätning av ljusintensiteten. Till exempel kan en sensor placeras på ett bord och ljusstyrkan mätas där, vilket gör att ljuset kan justeras till det önskade värdet. Vad behöver man tänka på vid belysning av produktionsanläggningar och lager? Dagsljus bör utnyttjas för att möjliggöra arbete med maximal energieffektivitet och spara belysning. I detta fall är det viktigt att veta att 90 % av alla hallar inte har likformigt ljusinfall. Av denna anledning är det nödvändigt att installera ett antal sensorer. har en gång där en gaffeltruck bara kör i ibland, är belysningen inställd på 10% så att föraren inte kör in i ett mörkt utrymme innan närvarosensorn känner av fordonet när det kommer i gången. Om det inte finns något externt ljus är rörelsesensorer perfekta för omkoppling av artificiellt ljus. Viktigt: Utrymmet måste täckas av sensorns detekteringszon. Vad behöver man tänka på vid belysning under nattskift? Om till exempel endast 1/3 av hallen måste vara helt upplyst för arbetet, kräver reglerna för arbetsplatser (ASR) att den återstående 2/3 av hallen också är belyst, här rekommenderas också ett värde på 10 %. Vad behöver man tänka på med sensorer i höglager? Takhöjder på upp till 14 meter är typiska i höglager, vilket ställer höga krav på teknisk utrustning. Det är nödvändigt för sensorerna att mäta tillförlitligt från sådana höjder medan de detekterar rörelse endast i den berörda gången. De enda sensorer som är lämpliga för sådana ändamål är infraröda sensorer - vanligen även kallade höglagersensorer. Tips 1: Sensorerna kan länkas, för övervakning av ännu större områden. Tips 2: Alltför många sensorer och olika typer av sensorer bör undvikas. Vad behöver man tänka på med sensorer i lager? Artificiellt ljus används ofta för att belysa lagerområden. Ofta är ljuset tänt hela skiftet, även om det endast behövs under korta perioder. Närvarosensorer eller intelligenta styrningar tänder ljuset endast när det behövs. Annars är det av eller kan dimmas till standby-läge 10 %. Om du till exempel 10 % Belysning av en hallsektion under nattskiftet Det finns konventionella sensorer och sensorer för högt i tak. Vilken typ passar för vilka applikationer? En normal sensor kan användas för takhöjder upp till 4,5 m. Höglagersensorer är avsedda för maximal höjd på upp till 13 meter. 18

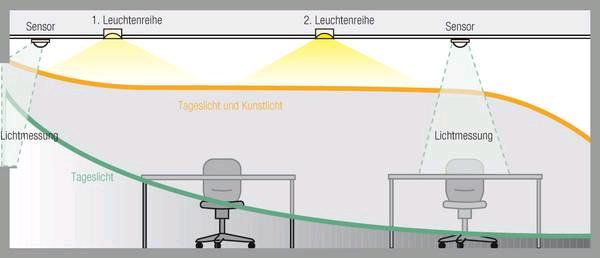

19 Vad behöver man tänka på när det gäller förekomsten av ljus från utsidan? Hur fungerar en styrenhet vid användning av utomhusljus? En dagsljuskrets använder det infallande dagsljuset och växlar automatiskt ljuset till en minimal ljusintensitet när den aktiveras. Artificiell belysning är endast påslagen eller intensifieras gradvis och kontinuerligt när det inte finns tillräckligt med dagsljus. Om det finns tillräckligt dagsljus, kan belysningen till och med stängas av helt. Detta sker med hjälp av en ljussensor som vidarebefordrar värdet till styrenheten för att öka eller dämpa ljuset. Om dagsljuset varierar kan alltför stora omkopplingsoperationer undvikas genom användning av tidsfördröjning. Den här funktionen innebär att belysningen inte alltid måste ge full effekt, vilket sparar energi. Det garanterar också en konstant belysningsnivå vid större rumsdjup (konstant ljusbelysning). Viktigt: Sensorn ska mäta så mycket dagsljus som möjligt och inte placeras för nära en armatur. Sensor 1. Ljusrader 2. Ljusrader Sensor Ljusmätning Dagsljus och artificiellt ljus Ljusmätning Dagsljus Exempel: förekomst av ljus från utsidan Finns det en tumregel för besparingspotential? Ja, indikatorn LENI (Lighting Energy Numeric Indicator) står för den faktiska energiförbrukningen i ett belysningssystem i kwh per kvadratmeter och år. LENI-värdet bestäms såsom beskrivits i specifikationen EN (Byggnaders energiprestanda - energikrav för belysning). Normalt sätt påverkar följande faktorer energibesparingspotentialen: Användning av dagsljus Användning av närvarosensorer Praktisk belysningsstyrning Årlig användningstid Upplyst område Energisparande ljuskällor 19

20 INTRESSANTA FAKTA ALLMÄNNA FRÅGOR Vad behöver man tänka på med DALI? Det är viktigt att notera att DALI inte bara är DALI. Det standardiserade digitala gränssnittet för elektroniska förkopplingsdon omfattas av IEC standarder vilket ser till att systemen fungerar korrekt oavsett tillverkare. Inte alla tillverkare uppfyller dessa standarder. Vilka standarder måste abonnenter i en DA- LI-ledning uppfylla? DALI-abonnenter är föremål för IEC Vilken minimiljusintensitet krävs? Se bilagan eller tekniska föreskrifter för arbetsplatser (ASR). Hur ska jag koppla DALI-ledningarna? Matnings- och styrkablar kan dras ihop i samma kabel. Kabeldragningen kan genomföras i serie, radiellt eller i en hybridkonfiguration. Ringkretsar bör undvikas helt. Vad är inbränningstid? Fluorescerande lampor har en inbränningstid på 100 timmar. Hur stort kan DALI-nätverket vara? Maximalt 64 drivers och/eller högst 16 grupper är tillåtet per DALI-slinga. Behövs även LED-lampor brännas in? Nej. Kan jag använda en klenspänningskabel för DALI-bussen? Tyvärr inte, eftersom detta bara är en extra lågspänningskabel och DALI-bussledningen måste läggas ut för 230 volt, inklusive den angivna dielektriska styrkan. Mer information finns i IEC Vad kostar ett belysningsstyrningssystem i jämförelse med ett konventionellt system? Finns det ett pris baserat på golvyta? Detta är en typisk fråga för planering av belysningssystem. En expert hjälper dig gärna att göra en amorteringsberäkning. Vilka kabellängder måste observeras? Maximal kabellängd bestäms av det maximalt tillåtna spänningsfallet i DALI-ledningen, den definieras vid högst 2V. Detta motsvarar en maximal kabellängd på 300 m, med en 1,5 mm² ledararea. 20

21 INTRESSANTA FAKTA FRÅGOR OM WAGO LIGHTING MANAGEMENT Vilka sensorer bör användas? Kan andra sensorer anslutas? Det är bäst att använda de angivna sensorerna för att se till att systemet fungerar ordentligt. Vi kan inte garantera att andra sensorer kommer att fungera ordentligt. Tillkommer det några ytterligare kostnader för hårdvara? Nej, köper du en styrenhet och erforderligt antal I/O-moduler och belysningsstyrsystemet är klart att använda. Vad behöver man tänka på när man beställer sensorer? Rörelsesensorer upptäcker rörelse av människor och fordon såsom gaffeltruckar. Om det är nödvändigt att mäta ljusstyrkan, t ex för dagsljusreglering, behövs en extra adapter. Vilka gränssnitt finns till byggnadens styrsystem eller andra system? Data kan överföras till byggnadens styrsystem via MODBUS. Data kan också överföras via MOD- BUS till andra styrenheter eller system såsom BACnet eller KNX. Kan andra I/O-moduler läggas till? Du kan lägga till följande I/O-moduler, och detaljerade specifikationer lämnas också på ordersammanfattningssidan: 10 x DALI Multi-master-moduler 64 x digitala ingångar 32 x digitala utgångar 1 x realtidsklockmodul 1 x seriellt gränssnitt för EnOcean Communication 1 x 3-fas effektmätningsmodul Är anbudstexter tillgängliga för hela systemet? Ja. Följ länken: wago.com/lighting-management. Hur sätts WAGO Lighting Management-systemet igång? Systemet kan tas i drift med hjälp av en webbläsare, ingen extra programvara krävs. Finns det ett modell-kopplingsschema för kopplingsskåpet i form av WS-CAD eller eplan-dokument? Ja. Följ länken: wago.com/lighting-management. Vem tar WAGO Lighting Management-systemet i drift? Det är inte nödvändigt att programmera belysningsstyrsystemet, vilket gör det lätt att ta idrift själv. Din kontaktperson på WAGO hjälper gärna till. Vi erbjuder också en endagskurs för utbildning. Vem ger mig ett komplett system? Fråga din kontaktperson på WAGO. Hur höga är kostnaderna för idrifttagning? Systemet är upplagt så att inköpspriset täcker alla kostnader för licenser. Det blir inga extra kostnader för programvara eller licensiering. Dessutom erbjuder systemet ett gränssnitt för bulkbearbetning vilket gör idrifttagningen mycket effektiv. 21

22 VÄGLEDANDE VÄRDEN FÖR BELYSNING EN täcker kraven för belysning av arbetsmiljöer i inomhusutrymmen. Typ av rum, uppgift eller aktivitet Passager och allmänna områden i byggnader E m UGR L U o R a Cirkulationsområden och korridorer Trafik inuti byggnader Trappor, rulltrappor, rullband Hissar Lastramper, lastkajer Matsalar och pentryn Toaletter Vilorum, hygienrum och lokaler för första hjälpen Motionsrum Kapprum, tvättrum, bad, toaletter Sanitetsutrymmen Sjukrum Kontrollrum Förråd och kylhus Rum för anläggningsinstallationer, ställverksrum Telex- och postrum, telefonväxlar Affär och lagerrum Avsändnings- och förpackningshanteringsområden Obemannande gångar Höglager Bemannade gångar Kontrollstation Höglager front Ekvationssymbol för värdebedömning: DIN EN definierar ekvationsvillkor för tekniska belysningutvärderingssvärden för allmänt bruk. Em: Varningsvärdet för (medelvärde) ljusintensitet Ez: Medelvärde cylindrisk ljusstyrka Ex: Medelvärde vertikal ljusstyrka UGR L : UGR-gräns för utvärdering av bländning U o : Enhetlighet, motsvarande g1 R a : Färgåtergivningsindex 22

23 KONTAKT Teknisk support WAGOs tekniska support hjälper varje kund med råd från att välja rätt produkt via telefonsupport till driftsättning och felsökning på plats. Kunderna drar omedelbart nytta av kunskapen hos WAGO experterna och kan mycket snabbare slutföra sina projekt. WAGO erbjuder råd och hjälp med: Produkturval Produktdriftsättning Felsökning Alla tekniska frågor om WAGOs produkter och lösningar Som WAGO-kund drar du nytta av förstklassig support: Kvalificerade fältbussspecialister Felsökning Reservdelsservice Kontakt via telefon, online eller genom att använda formuläret Projektsupport WAGOs projektsupport erbjuder konsultation och projektplaneringstjänster för att hjälpa er tänka ut de bästa möjliga lösningarna för era egna fastighetsautomations- och installationsprojekt. Våra medarbetare hjälper gärna till så att implementeringen går så smidigt och enkelt som möjligt. Planering och projektdesign Konceptuell design Nätverksplanering Applikationsdesign Komponenturval Offertframtagning WAGO hjälper kunder med: Råd under planeringsstadiet av byggprojektet från experter med åratals projekterfarenhet Specialanpassade lösningar för att säkerställa teknisk och ekonomisk nytta hos stora projekt Teknisk support för genomförande av fastighetsprojekt WAGO Sverige AB Allmänna frågor Telefon: +46 (0) Projektförsäljning Fastighetsautomation Adolfsbergsvägen 31 Bromma Phone: +46 (0) Obs: För mer information se vår hemsida 23
