Flöde Möjliga filtreringsgrader Anslutning Max arbetstryck. Upp till 50 m³/h mikron 3/ bar

Transkript

1 Plastfilter Flöde Möjliga filtreringsgrader Anslutning Max arbetstryck Upp till 50 m³/h mikron 3/ bar Robusta plastfilter för en mängd olika applikationer. Utbytbara filterelement med ett stort utbud av filtreringsgrader Enkla att installera Inga verktyg behövs för rengöring För en stor mängd applikationer inom bevattning och industri Utbyggbara till halvautomatiska filter

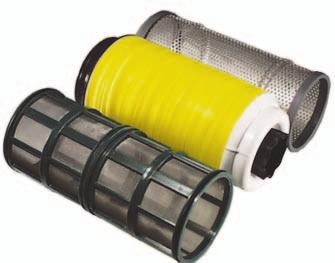

2 Funktionsbeskrivning Allmänt Amiads plastfilter erbjuder ett brett utbud av filtreringsgrader för flöden upp till 50 m³/h. Filtret är robust och användarvänligt och kan användas för ett stort antal applikationer inom industri och bevattning. Amiads plastfilter kräver inga verktyg för isärtagning eller manuell rengöring. Visuell övervakning av filterelementet görs enkelt med Amiads smutsvarnare som kopplas direkt till filtrets manometeruttag. Amiads plastfilter kan enkelt uppgraderas till semi-automatisk drift med brushaway - alternativt scanaway - funktion. Filterelement Ett antal olika filterelement finns för olika flöden, filtreringsgrader och applikationer. Nätsilar: (1) Nätsilar är konstruerade av gjuten plast som stödjer en silduk i syrafast stål eller nylon med filtreringsgrader från 800 till 22 mikron. Lamellpaket: (2) Lamellpaket är lämpliga för avskiljning av organiskt material och är konstruerade av plastlameller monterade på en teleskopisk kärna. Den effektiva filterarean består av både den yttre ytan och kanalerna som bildas av det korsbelagda mönstret på lamellerna. Rengöring sker genom att teleskopkärnan lossas så att lamellerna separeras och därefter avspolas med vatten. Perforerade cylindrar: (3) Perforerade cylindrar är lämpliga för grovfiltrering och är konstruerade av en perforerad plåt med filtreringsgrader från 3500 till 500 mikron Filtreringsgrader Följande tabell listar de olika filterelementen med möjliga filtreringsgrader för Amiads serie av plastfilter. Filterelementen är färgkodade. Färg Brun Grön Orange Svart Gul Röd Lila Vit Brun Blå Grön Grå Mikron Mesh /4, 1 C 1 S, 1 ½ C, 1½ S 2, 3 Nylonsil Nätsil rostfritt stål Lamellpaket Perforerad cylinder

3 Teknisk beskrivning Modell 2 T 2 T-S 3 T 3 LT-S Allmän data Max flöde* 25 m³/h 25 m³/h 50 m³/h 50³ m/h Anslutning in/utlopp 2 (50 mm) 2 (50 mm) 3 (80 mm) 3 (80 mm) Filtreringsgrad 3500, 2500, 1500, 800, 500, 300, 200, 180, 130, 100, 80, 50, 25, 22 mikron Min arbetstryck 10 bar Max arbetstemp. 60ºC Vikt (tom) Nätsil = 3,6 kg Lamell = 4,4 kg Nätsil = 4,2 kg Lamell = 5,4 kg * Rådgör med leverantör för optimalt flöde för given filtreringsgrad och vattenkvalitet. Nätsil = 4,5 kg Lamell = 5,7 kg Nätsil = 9,2 kg Lamell = 11 kg Filterdata Filterarea Nätsil = 465 cm² Lamell = 790 cm² Nätsil = 700 cm² Lamell = 1185 cm² Nätsil = 700 cm² Lamell = 1185 cm² Nätsil = 930 cm² Lamell = 1580 cm² Filtertyp Nylonsil, nätsil, perforerad cylinder, lamellpaket Material Filterhus Polyamid + glasfiber Polyacetal Filterlock Polyamid + glasfiber Polyacetal Låsmutter Polyamid + glasfiber Polyacetal Tätningar NBR Nätsil Konstruktion = polypropylen + glasfiber Nät = syrafast stål Tätningar = NBR Lamellpaket Konstruktion = polypropylen + glasfiber Lameller = PE Tätningar = NBR 2 T

4 2 T Super

5 3 T 3 LT-S

6 Teknisk beskrivning Modell 1 Super 1 ½ Compact 1 ½ Super Allmän data Max flöde* 7 m³/h 15 m³/h 15 m³/h Anslutning in/utlopp 1 (25 mm) 1 ½ (40 mm) 1 ½ (40 mm) Filtreringsgrad 3500, 2500, 1500, 800, 500, 300, 200, 180, 130, 100, 80, 50, 25, 22 mikron Min arbetstryck 10 bar Max arbetstemp. 60ºC Vikt (tom) Nätsil = 0,52 kg Lamell = 0,63 kg * Rådgör med leverantör för optimalt flöde för given filtreringsgrad och vattenkvalitet. Nätsil = 0,76 kg Lamell = 0,86 kg Nätsil = 1,0 kg Lamell = 1,2 kg Filterdata Filterarea Filtertyp Nätsil = 170 cm² Lamell = 200 cm² Nätsil = 170 cm² Lamell = 200 cm² Nylonsil, nätsil, perforerad cylinder, lamellpaket Nätsil = 340 cm² Lamell = 460 cm² Material Filterhus Polyacetal Filterlock Polyacetal Tätningar NBR Nätsil Konstruktion = polypropylen + glasfiber Nät = syrafast stål Tätningar = NBR Lamellpaket Konstruktion = Polypropylen + glasfiber Lameller = PE Tätningar = NBR

7 1 Super 1 ½ Compact

8 1 ½ Super

9 Teknisk beskrivning Modell 3/4 1 Compact Allmän data Max flöde* 3 m³/h 5 m³/h Anslutning in/utlopp 3/4 (20 mm) 1 (25 mm) Filtreringsgrad 3500, 2500, 1500, 800, 500, 300, 200, 180, 130, 100, 80, 50, 25, 22 mikron Min arbetstryck 10 bar Max arbetstemp. 60ºC Vikt (tom) 0,28 kg 0,30 kg * Rådgör med leverantör för optimalt flöde för given filtreringsgrad och vattenkvalitet. Filterdata Filterarea 110 cm² 110 cm² Filtertyp Nylonsil, nätsil Modell 3/4 och 1 3/4 och 1 stamlösningsfilter Material Filterhus Polyacetal Polypropylen Filterlock Polyacetal Polypropylen Tätningar NBR Viton alt. NBR Nätsil 3/4 Konstruktion = Polypropylen Nät = Rostfritt stål/polyester Tätningar = NBR Konstruktion = Polypropylen Nät = Rostfritt stål/polyester Tätningar = Viton/NBR

10 1 Compact

11 3/4, 1 Compact utan kulventil
