1 OKTOBER 2010 PRODUKTKATALOG F R Å N N O R D I S K A S K O R S T E N S P R O D U K T E R A B D E N N A K ATA L O G I N N E H Å L L E R M Å N G A N Y H E T E R O C H F L E R A H E TA S Ä L J T I P S. K A S TA D E N G A M L A! BÖJBARA RÖR SKORSTENSMASSA MODULSKORSTENAR TILLBEHÖR BLOCKSKORSTENAR

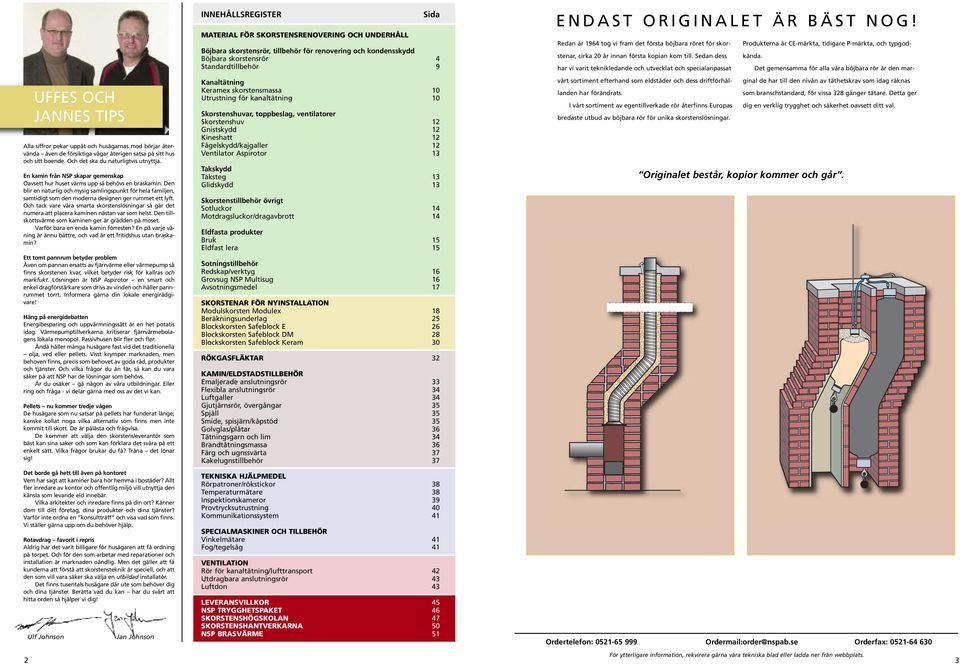

2 UFFES OCH JANNES TIPS Alla siffror pekar uppåt och husägarnas mod börjar återvända även de försiktiga vågar återigen satsa på sitt hus och sitt boende. Och det ska du naturligtvis utnyttja. En kamin från NSP skapar gemenskap Oavsett hur huset värms upp så behövs en braskamin. Den blir en naturlig och mysig samlingspunkt för hela familjen, samtidigt som den moderna designen ger rummet ett lyft. Och tack vare våra smarta skorstenslösningar så går det numera att placera kaminen nästan var som helst. Den tillskottsvärme som kaminen ger är grädden på moset. Varför bara en enda kamin förresten? En på varje våning är ännu bättre, och vad är ett fritidshus utan braskamin? Ett tomt pannrum betyder problem Även om pannan ersatts av fjärrvärme eller värmepump så finns skorstenen kvar, vilket betyder risk för kallras och markfukt. Lösningen är NSP Aspirotor en smart och enkel dragförstärkare som drivs av vinden och håller pannrummet torrt. Informera gärna din lokale energirådgi - vare! Häng på energidebatten Energibesparing och uppvärmningssätt är en het potatis idag. Värmepumptillverkarna kritiserar fjärrvärmebolagens lokala monopol. Passivhusen blir fler och fler. Ändå håller många husägare fast vid det traditionella olja, ved eller pellets. Visst krymper marknaden, men behoven finns, precis som behovet av goda råd, produkter och tjänster. Och vilka frågor du än får, så kan du vara säker på att NSP har de lösningar som behövs. Är du osäker gå någon av våra utbildningar. Eller ring och fråga - vi delar gärna med oss av det vi kan. Pellets nu kommer tredje vågen De husägare som nu satsar på pellets har funderat länge; kanske kollat noga vilka alternativ som finns men inte kommit till skott. De är pålästa och frågvisa. De kommer att välja den skorstensleverantör som bäst kan sina saker och som kan förklara det svåra på ett enkelt sätt. Vilka frågor brukar du få? Träna det lönar sig! Det borde gå hett till även på kontoret Vem har sagt att kaminer bara hör hemma i bostäder? Allt fler inredare av kontor och offentlig miljö vill utnyttja den känsla som levande eld innebär. Vilka arkitekter och inredare finns på din ort? Känner dom till ditt företag, dina produkter och dina tjänster? Varför inte ordna en konsultträff och visa vad som finns. Vi ställer gärna upp om du behöver hjälp. Rotavdrag favorit i repris Aldrig har det varit billigare för husägaren att få ordning på torpet. Och för den som arbetar med reparationer och installation är marknaden oändlig. Men det gäller att få kunderna att förstå att skorstensteknik är speciell, och att den som vill vara säker ska välja en utbildad installatör. Det finns tusentals husägare där ute som behöver dig och dina tjänster. Berätta vad du kan har du svårt att hitta orden så hjälper vi dig! Ulf Johnson Jan Johnson INNEHÅLLSREGISTER MATERIAL FÖR SKORSTENSRENOVERING OCH UNDERHÅLL Sida Böjbara skorstensrör, tillbehör för renovering och kondensskydd Böjbara skorstensrör 4 Standardtillbehör 9 Kanaltätning Keramex skorstensmassa 10 Utrustning för kanaltätning 10 Skorstenshuvar, toppbeslag, ventilatorer Skorstenshuv 12 Gnistskydd 12 Kineshatt 12 Fågelskydd/kajgaller 12 Ventilator Aspirotor 13 Takskydd Taksteg 13 Glidskydd 13 Skorstenstillbehör övrigt Sotluckor 14 Motdragsluckor/dragavbrott 14 Eldfasta produkter Bruk 15 Eldfast lera 15 Sotningstillbehör Redskap/verktyg 16 Grovsug NSP Multisug 16 Avsotningsmedel 17 SKORSTENAR FÖR NYINSTALLATION Modulskorsten Modulex 18 Beräkningsunderlag 25 Blockskorsten Safeblock E 26 Blockskorsten Safeblock DM 28 Blockskorsten Safeblock Keram 30 RÖKGASFLÄKTAR 32 KAMIN/ELDSTADSTILLBEHÖR Emaljerade anslutningsrör 33 Flexibla anslutningsrör 34 Luftgaller 34 Gjutjärnsrör, övergångar 35 Spjäll 35 Smide, spisjärn/kåpstöd 35 Golvglas/plåtar 36 Tätningsgarn och lim 34 Brandtätningsmassa 36 Färg och ugnssvärta 37 Kakelugnstillbehör 37 TEKNISKA HJÄLPMEDEL Rörpatroner/rökstickor 38 Temperaturmätare 38 Inspektionskameror 39 Provtrycksutrustning 40 Kommunikationssystem 41 SPECIALMASKINER OCH TILLBEHÖR Vinkelmätare 41 Fog/tegelsåg 41 VENTILATION Rör för kanaltätning/lufttransport 42 Utdragbara anslutningsrör 43 Luftdon 43 LEVERANSVILLKOR 45 NSP TRYGGHETSPAKET 46 SKORSTENSHÖGSKOLAN 47 SKORSTENSHANTVERKARNA 50 NSP BRASVÄRME 51 E N D A S T O R I G I N A L E T Ä R B Ä S T N O G! Redan år 1964 tog vi fram det första böjbara röret för skorstenar, cirka 20 år innan första kopian kom till. Sedan dess kända. Produkterna är CE-märkta, tidigare P-märkta, och typgod- har vi varit teknikledande och utvecklat och specialanpassat Det gemensamma för alla våra böjbara rör är den marginal de har till den nivån av täthetskrav som idag räknas vårt sortiment efterhand som eldstäder och dess driftförhållanden har förändrats. som branschstandard, för vissa 328 gånger tätare. Detta ger I vårt sortiment av egentillverkade rör återfinns Europas dig en verklig trygghet och säkerhet oavsett ditt val. bredaste utbud av böjbara rör för unika skorstenslösningar. Originalet består, kopior kommer och går. 2 3

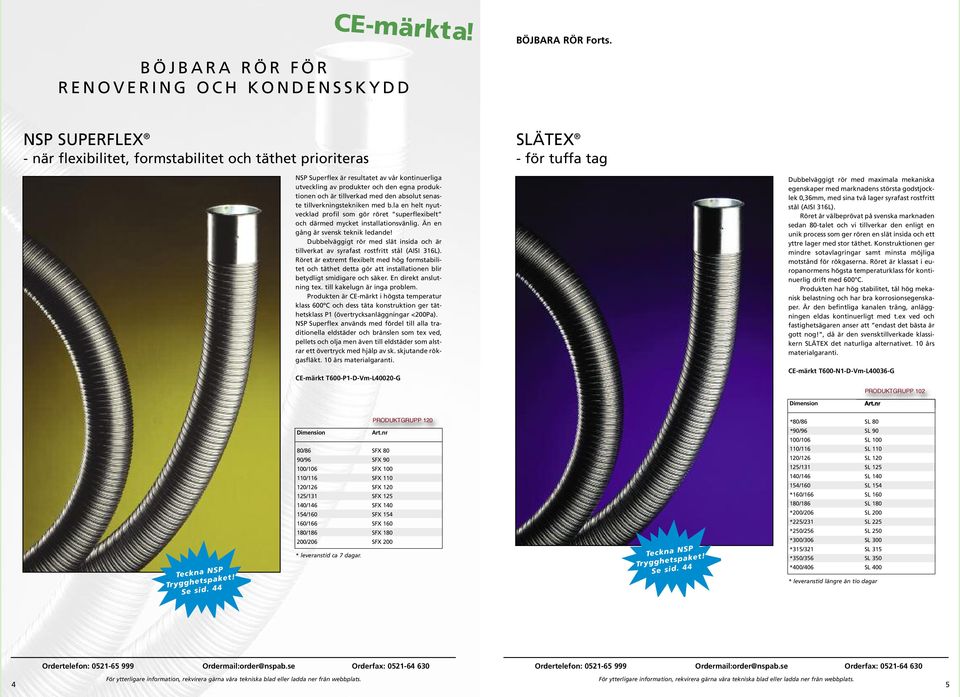

3 CE-märkta! BÖJBARA RÖR Forts. B Ö J B A R A R Ö R F Ö R R E N O V E R I N G O C H K O N D E N S S K Y D D NSP SUPERFLEX - när flexibilitet, formstabilitet och täthet prioriteras SLÄTEX - för tuffa tag NSP Superflex är resultatet av vår kontinuerliga utveckling av produkter och den egna produktionen och är tillverkad med den absolut senaste tillverkningstekniken med b.la en helt nyutvecklad profil som gör röret superflexibelt och därmed mycket installationsvänlig. Än en gång är svensk teknik ledande! Dubbelväggigt rör med slät insida och är tillverkat av syrafast rostfritt stål (AISI 316L). Röret är extremt flexibelt med hög formstabilitet och täthet detta gör att installationen blir betydligt smidigare och säker. En direkt anslutning tex. till kakelugn är inga problem. Produkten är CE-märkt i högsta temperatur klass 600ºC och dess täta konstruktion ger täthetsklass P1 (övertrycksanläggningar <200Pa). NSP Superflex används med fördel till alla traditionella eldstäder och bränslen som tex ved, pellets och olja men även till eldstäder som alstrar ett övertryck med hjälp av sk. skjutande rökgasfläkt. 10 års materialgaranti. CE-märkt T600-P1-D-Vm-L40020-G Dubbelväggigt rör med maximala mekaniska egenskaper med marknadens största godstjocklek 0,36mm, med sina två lager syrafast rostfritt stål (AISI 316L). Röret är välbeprövat på svenska marknaden sedan 80-talet och vi tillverkar den enligt en unik process som ger rören en slät insida och ett yttre lager med stor täthet. Konstruktionen ger mindre sotavlagringar samt minsta möjliga motstånd för rökgaserna. Röret är klassat i europanormens högsta temperaturklass för kontinuerlig drift med 600 C. Produkten har hög stabilitet, tål hög mekanisk belastning och har bra korrosionsegenskaper. Är den befintliga kanalen trång, anläggningen eldas kontinuerligt med t.ex ved och fastighetsägaren anser att endast det bästa är gott nog!, då är den svensktillverkade klassikern SLÄTEX det naturliga alternativet. 10 års materialgaranti. CE-märkt T600-N1-D-Vm-L40036-G ProduktgruPP102 Dimension Teckna NSP Trygghetspaket! Se sid. 44 ProduktgruPP120 Dimension 80/86 SFX 80 90/96 SFX /106 SFX /116 SFX /126 SFX /131 SFX /146 SFX /160 SFX /166 SFX /186 SFX /206 SFX 200 * leveranstid ca 7 dagar. Teckna NSP Trygghetspaket! Se sid. 44 *80/86 SL 80 *90/96 SL /106 SL /116 SL /126 SL /131 SL /146 SL /160 SL 154 *160/166 SL /186 SL 180 *200/206 SL 200 *225/231 SL 225 *250/256 SL 250 *300/306 SL 300 *315/321 SL 315 *350/356 SL 350 *400/406 SL 400 * leveranstid längre än tio dagar 4 5

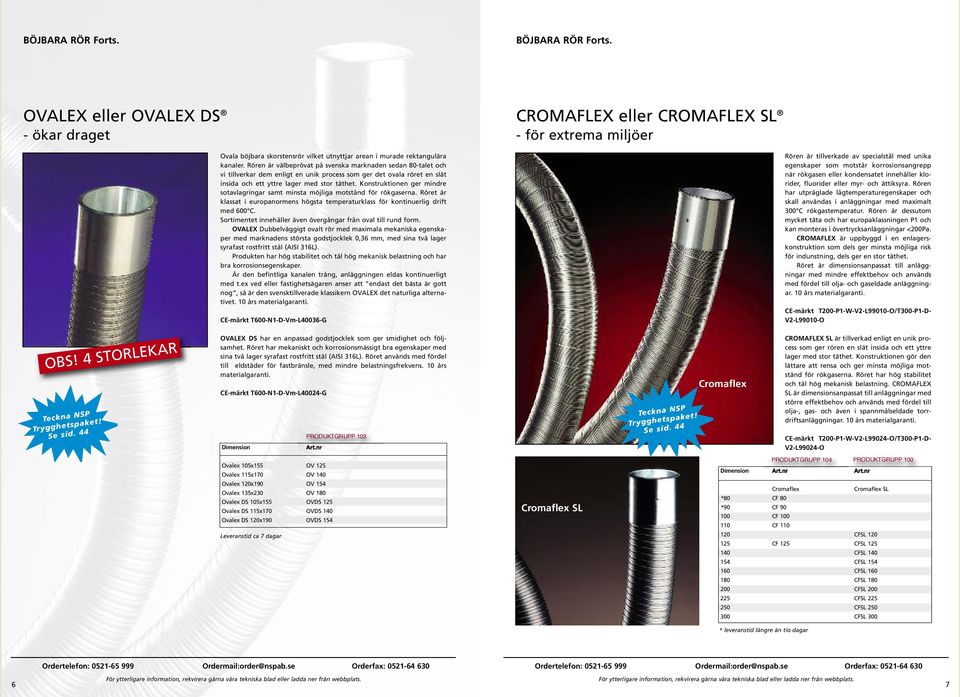

4 BÖJBARA RÖR Forts. BÖJBARA RÖR Forts. OVALEX eller OVALEX DS - ökar draget Ovala böjbara skorstensrör vilket utnyttjar arean i murade rektangulära kanaler. Rören är välbeprövat på svenska marknaden sedan 80-talet och vi tillverkar dem enligt en unik process som ger det ovala röret en slät insida och ett yttre lager med stor täthet. Konstruktionen ger mindre sotavlagringar samt minsta möjliga motstånd för rökgaserna. Röret är klassat i europanormens högsta temperaturklass för kontinuerlig drift med 600 C. Sortimentet innehåller även övergångar från oval till rund form. OVALEX Dubbelväggigt ovalt rör med maximala mekaniska egenskaper med marknadens största godstjocklek 0,36 mm, med sina två lager syrafast rostfritt stål (AISI 316L). Produkten har hög stabilitet och tål hög mekanisk belastning och har bra korrosionsegenskaper. Är den befintliga kanalen trång, anläggningen eldas kontinuerligt med t.ex ved eller fastighetsägaren anser att endast det bästa är gott nog, så är den svensktillverade klassikern OVALEX det naturliga alternativet. 10 års materialgaranti. CE-märkt T600-N1-D-Vm-L40036-G CROMAFLEX eller CROMAFLEX SL - för extrema miljöer Rören är tillverkade av specialstål med unika egenskaper som motstår korrosionsangrepp när rökgasen eller kondensatet innehåller klorider, fluorider eller myr- och ättiksyra. Rören har utpräglade lågtemperaturegenskaper och skall användas i anläggningar med maximalt 300 C rökgastemperatur. Rören är dessutom mycket täta och har europaklassningen P1 och kan monteras i övertrycksanläggningar <200Pa. CROMAFLEX är uppbyggd i en enlagerskonstruktion som dels ger minsta möjliga risk för indunstning, dels ger en stor täthet. Röret är dimensionsanpassat till anläggningar med mindre effektbehov och används med fördel till olja- och gaseldade anläggningar. 10 års materialgaranti. CE-märkt T200-P1-W-V2-L99010-O/T300-P1-D- V2-L99010-O OBS! 4 STORLEKAR Teckna NSP Trygghetspaket! Se sid. 44 OVALEX DS har en anpassad godstjocklek som ger smidighet och följsamhet. Röret har mekaniskt och korrosionsmässigt bra egenskaper med sina två lager syrafast rostfritt stål (AISI 316L). Röret används med fördel till eldstäder för fastbränsle, med mindre belastningsfrekvens. 10 års materialgaranti. CE-märkt T600-N1-D-Vm-L40024-G Dimension ProduktgruPP103 Teckna NSP Trygghetspaket! Se sid. 44 Cromaflex CROMAFLEX SL är tillverkad enligt en unik process som ger rören en slät insida och ett yttre lager med stor täthet. Konstruktionen gör den lättare att rensa och ger minsta möjliga motstånd för rökgaserna. Röret har hög stabilitet och tål hög mekanisk belastning. CROMAFLEX SL är dimensionsanpassat till anläggningar med större effektbehov och används med fördel till olja-, gas- och även i spannmålseldade torrdriftsanläggningar. 10 års materialgaranti. CE-märkt T200-P1-W-V2-L99024-O/T300-P1-D- V2-L99024-O ProduktgruPP104 ProduktgruPP100 Ovalex 105x155 OV 125 Ovalex 115x170 OV 140 Ovalex 120x190 OV 154 Ovalex 135x230 OV 180 Ovalex DS 105x155 OVDS 125 Ovalex DS 115x170 OVDS 140 Ovalex DS 120x190 OVDS 154 Leveranstid ca 7 dagar Cromaflex SL Dimension Cromaflex Cromaflex SL *80 CF 80 *90 CF CF CF CFSL CF 125 CFSL CFSL CFSL CFSL CFSL CFSL CFSL CFSL CFSL 300 * leveranstid längre än tio dagar 6 7

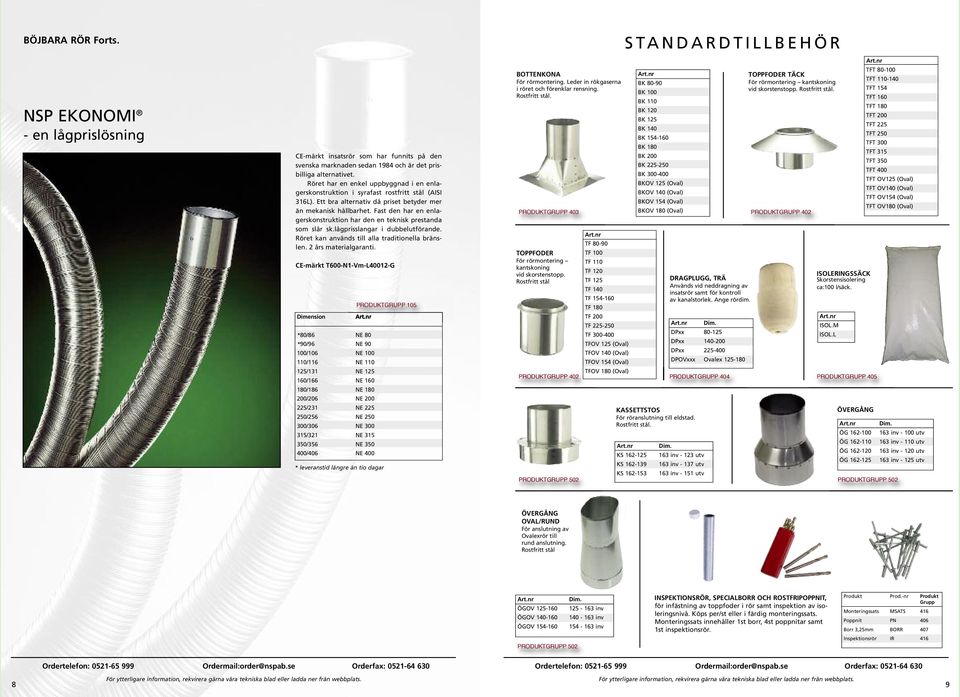

5 BÖJBARA RÖR Forts. NSP EKONOMI - en lågprislösning CE-märkt insatsrör som har funnits på den svenska marknaden sedan 1984 och är det prisbilliga alternativet. Röret har en enkel uppbyggnad i en enlagerskonstruktion i syrafast rostfritt stål (AISI 316L). Ett bra alternativ då priset betyder mer än mekanisk hållbarhet. Fast den har en enlagerskonstruktion har den en teknisk prestanda som slår sk.lågprisslangar i dubbelutförande. Röret kan används till alla traditionella bränslen. 2 års materialgaranti. CE-märkt T600-N1-Vm-L40012-G Dimension *80/86 NE 80 *90/96 NE /106 NE /116 NE /131 NE /166 NE /186 NE /206 NE /231 NE /256 NE /306 NE /321 NE /356 NE /406 NE 400 * leveranstid längre än tio dagar ProduktgruPP105 BOTTENKONA För rörmontering. Leder in rökgaserna i röret och förenklar rensning. Rostfritt stål. ProduktgruPP403 TOPPFODER För rörmontering kantskoning vid skorstenstopp. Rostfritt stål S TA N D A R D T I L L B E H Ö R KASSETTSTOS För röranslutning till eldstad. Rostfritt stål. DRAGPLUGG, TRÄ Används vid neddragning av insatsrör samt för kontroll av kanalstorlek. Ange rördim. TOPPFODER TÄCK För rörmontering kantskoning vid skorstenstopp. Rostfritt stål. ProduktgruPP402 ISOLERINGSSÄCK Skorstensisolering ca:100 l/säck. TFOV 180 (Oval) ProduktgruPP402 ProduktgruPP404 ProduktgruPP405 ProduktgruPP502 TF TF 100 TF 110 TF 120 TF 125 TF 140 TF TF 180 TF 200 TF TF TFOV 125 (Oval) TFOV 140 (Oval) TFOV 154 (Oval) KS KS KS BK BK 100 BK 110 BK 120 BK 125 BK 140 BK BK 180 BK 200 BK BK BKOV 125 (Oval) BKOV 140 (Oval) BKOV 154 (Oval) BKOV 180 (Oval) Dim. DPxx DPxx DPxx DPOVxxx Ovalex Dim. 163 inv utv 163 inv utv 163 inv utv ISOL.M ISOL.L ÖVERGÅNG ÖG ÖG ÖG ÖG TFT TFT TFT 154 TFT 160 TFT 180 TFT 200 TFT 225 TFT 250 TFT 300 TFT 315 TFT 350 TFT 400 TFT OV125 (Oval) TFT OV140 (Oval) TFT OV154 (Oval) TFT OV180 (Oval) ProduktgruPP502 Dim. 163 inv utv 163 inv utv 163 inv utv 163 inv utv ÖVERGÅNG OVAL/RUND För anslutning av Ovalexrör till rund anslutning. Rostfritt stål Dim. ÖGOV inv ÖGOV inv ÖGOV inv ProduktgruPP502 INSPEKTIONSRÖR, SPECIALBORR OCH ROSTFRIPOPPNIT, för infästning av toppfoder i rör samt inspektion av isoleringsnivå. Köps per/st eller i färdig monteringssats. Monteringssats innehåller 1st borr, 4st poppnitar samt 1st inspektionsrör. Produkt Prod.-nr Produkt Monteringssats MSATS 416 Poppnit PN 406 Borr 3,25mm BORR 407 Inspektionsrör IR

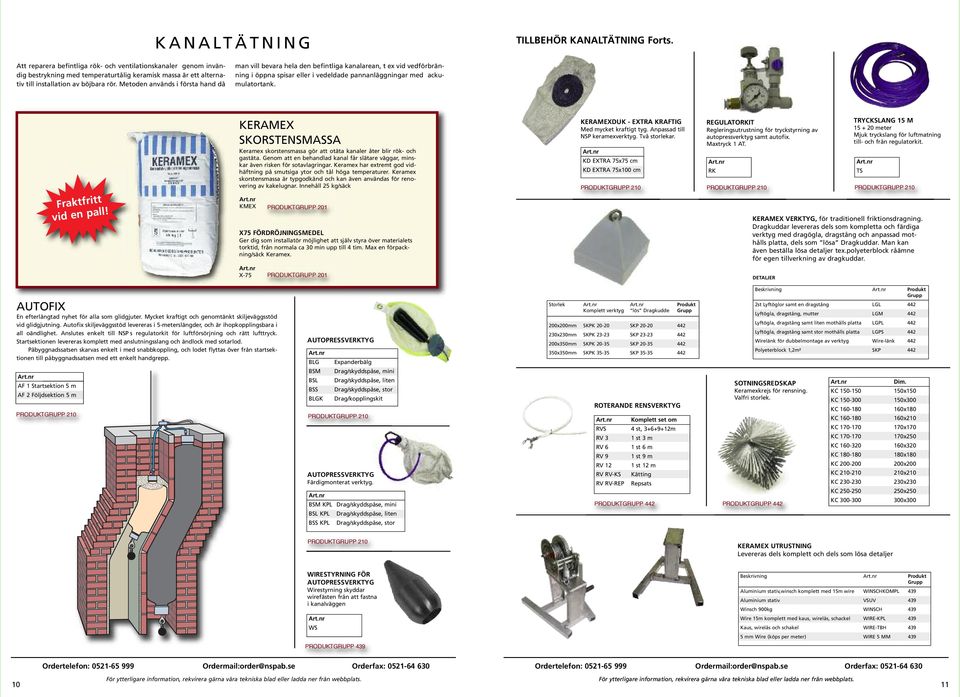

6 K A N A LT Ä T N I N G TILLBEHÖR KANALTÄTNING Forts. Att reparera befintliga rök- och ventilationskanaler genom invändig bestrykning med temperaturtålig keramisk massa är ett alternativ till installation av böjbara rör. Metoden används i första hand då man vill bevara hela den befintliga kanalarean, t ex vid vedförbränning i öppna spisar eller i vedeldade pannanläggningar med ackumulatortank. Fraktfritt vid en pall! KERAMEX SKORSTENSMASSA Keramex skorstensmassa gör att otäta kanaler åter blir rök- och gastäta. Genom att en behandlad kanal får slätare väggar, minskar även risken för sotavlagringar. Keramex har extremt god vidhäftning på smutsiga ytor och tål höga temperaturer. Keramex skorstensmassa är typgodkänd och kan även användas för renovering av kakelugnar. Innehåll 25 kg/säck KMEX X75 FÖRDRÖJNINGSMEDEL Ger dig som installatör möjlighet att själv styra över materialets torktid, från normala ca 30 min upp till 4 tim. Max en förpackning/säck Keramex. X-75 ProduktgruPP201 ProduktgruPP201 KERAMEXDUK - EXTRA KRAFTIG Med mycket kraftigt tyg. Anpassad till NSP keramexverktyg. Två storlekar. KD EXTRA 75x75 cm KD EXTRA 75x100 cm ProduktgruPP210 REGULATORKIT Regleringsutrustning för tryckstyrning av autopressverktyg samt autofix. Maxtryck 1 AT. RK ProduktgruPP210 TRYCKSLANG 15 M meter Mjuk tryckslang för luftmatning till- och från regulatorkit. ProduktgruPP210 KERAMEX VERKTYG, för traditionell friktionsdragning. Dragkuddar levereras dels som kompletta och färdiga verktyg med dragögla, dragstång och anpassad mothålls platta, dels som lösa Dragkuddar. Man kan även beställa lösa detaljer tex.polyeterblock råämne för egen tillverkning av dragkuddar. DETALJER TS AUTOFIX En efterlängtad nyhet för alla som glidgjuter. Mycket kraftigt och genomtänkt skiljeväggsstöd vid glidgjutning. Autofix skiljeväggsstöd levereras i 5-meterslängder, och är ihopkopplingsbara i all oändlighet. Anslutes enkelt till NSP s regulatorkit för luftförsörjning och rätt lufttryck. Startsektionen levereras komplett med anslutningsslang och ändlock med sotarlod. Påbyggnadssatsen skarvas enkelt i med snabbkoppling, och lodet flyttas över från startsektionen till påbyggnadssatsen med ett enkelt handgrepp. AF 1 Startsektion 5 m AF 2 Följdsektion 5 m ProduktgruPP210 AUTOPRESSVERKTYG BLG BSM BSL BSS BLGK Expanderbälg Drag/skyddspåse, mini Drag/skyddspåse, liten Drag/skyddspåse, stor Drag/kopplingskit ProduktgruPP210 AUTOPRESSVERKTYG Färdigmonterat verktyg. BSM KPL Drag/skyddspåse, mini BSL KPL Drag/skyddspåse, liten BSS KPL Drag/skyddspåse, stor Storlek Produkt Komplett verktyg lös Dragkudde 200x200mm SKPK SKP x230mm SKPK SKP x350mm SKPK SKP x350mm SKPK SKP ROTERANDE RENSVERKTYG RVS RV 3 RV 6 RV 9 RV 12 RV RV-KS RV RV-REP Komplett set om 4 st, m 1 st 3 m 1 st 6 m 1 st 9 m 1 st 12 m Kätting Repsats ProduktgruPP442 SOTNINGSREDSKAP Keramexkrejs för rensning. Valfri storlek. ProduktgruPP442 Beskrivning Produkt 2st Lyftöglor samt en dragstång LGL 442 Lyftögla, dragstång, mutter LGM 442 Lyftögla, dragstång samt liten mothålls platta LGPL 442 Lyftögla, dragstång samt stor mothålls platta LGPS 442 Wirelänk för dubbelmontage av verktyg Wire-länk 442 Polyeterblock 1,2m² SKP 442 KC KC KC KC KC KC KC KC KC KC KC KC KC Dim. 150x x x x x x x x x x x x x300 ProduktgruPP210 KERAMEX UTRUSTNING Levereras dels komplett och dels som lösa detaljer WIRESTYRNING FÖR AUTOPRESSVERKTYG Wirestyrning skyddar wirefästen från att fastna i kanalväggen Beskrivning Produkt Aluminium stativ,winsch komplett med 15m wire WINSCHKOMPL 439 Aluminium stativ VSUV 439 Winsch 900kg WINSCH 439 Wire 15m komplett med kaus, wirelås, schackel WIRE-KPL 439 WS Kaus, wirelås och schakel WIRE-TBH mm Wire (köps per meter) WIRE 5 MM 439 ProduktgruPP

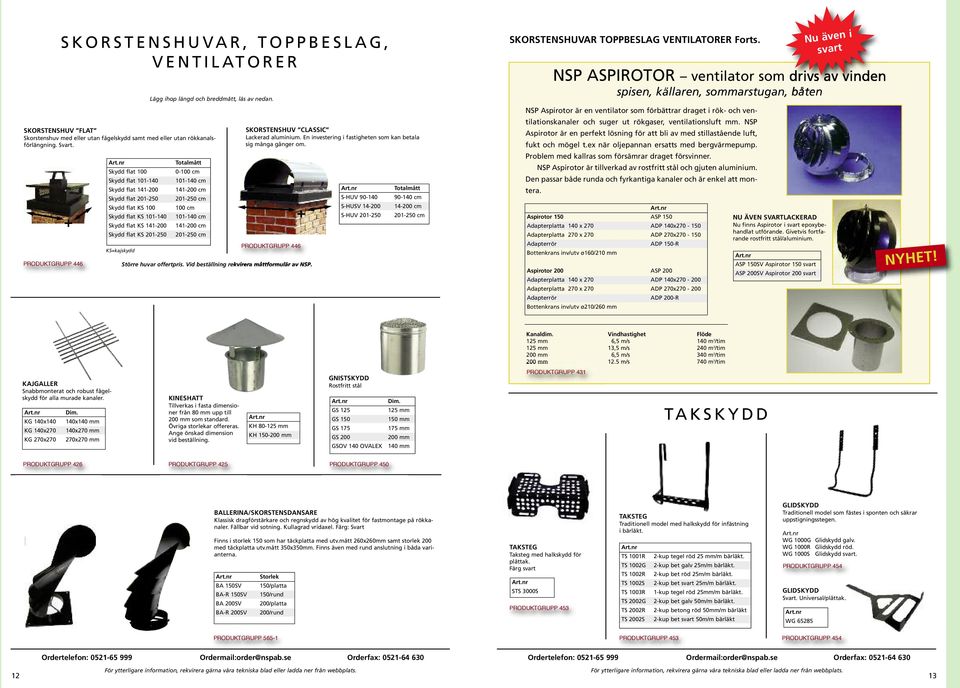

7 S K O R S T E N S H U V A R, T O P P B E S L A G, V E N T I L AT O R E R Lägg ihop längd och breddmått, läs av nedan. SKORSTENSHUV FLAT Skorstenshuv med eller utan fågelskydd samt med eller utan rökkanalsförlängning. Svart. + ProduktgruPP446 Skydd flat 100 Skydd flat Skydd flat Skydd flat Skydd flat KS 100 Skydd flat KS Skydd flat KS Skydd flat KS KS=kajskydd Totalmått cm cm cm cm 100 cm cm cm cm Större huvar offertpris. Vid beställning rekvirera måttformulär av NSP. SKORSTENSHUV CLASSIC Lackerad aluminium. En investering i fastigheten som kan betala sig många gånger om. ProduktgruPP446 + S-HUV S-HUSV S-HUV Totalmått cm cm cm SKORSTENSHUVAR TOPPBESLAG VENTILATORER Forts. NSP ASPIROTOR ventilator som drivs av vinden spisen, källaren, sommarstugan, båten NSP Aspirotor är en ventilator som förbättrar draget i rök- och ventilationskanaler och suger ut rökgaser, ventilationsluft mm. NSP Aspirotor är en perfekt lösning för att bli av med stillastående luft, fukt och mögel t.ex när oljepannan ersatts med bergvärmepump. Problem med kallras som försämrar draget försvinner. NSP Aspirotor är tillverkad av rostfritt stål och gjuten aluminium. Den passar både runda och fyrkantiga kanaler och är enkel att montera. Aspirotor 150 ASP 150 Adapterplatta 140 x 270 ADP 140x Adapterplatta 270 x 270 ADP 270x Adapterrör ADP 150-R Bottenkrans inv/utv ø160/210 mm Aspirotor 200 ASP 200 Adapterplatta 140 x 270 ADP 140x Adapterplatta 270 x 270 ADP 270x Adapterrör ADP 200-R Bottenkrans inv/utv ø210/260 mm NU ÄVEN SVARTLACKERAD Nu finns Aspirotor i svart epoxybehandlat utförande. Givetvis fortfarande rostfritt stål/aluminium. ASP 150SV Aspirotor 150 svart ASP 200SV Aspirotor 200 svart Nu även i svart NYHET! Kanaldim. Vindhastighet Flöde 125 mm 6,5 m/s 140 m 3 /tim 125 mm 13,5 m/s 240 m 3 /tim 200 mm 6,5 m/s 340 m 3 /tim 200 mm 12.5 m/s 740 m 3 /tim KAJGALLER Snabbmonterat och robust fågelskydd för alla murade kanaler. KG 140x140 KG 140x270 KG 270x270 Dim. 140x140 mm 140x270 mm 270x270 mm KINESHATT Tillverkas i fasta dimensioner från 80 mm upp till 200 mm som standard. Övriga storlekar offereras. Ange önskad dimension vid beställning. KH mm KH mm GNISTSKYDD Rostfritt stål GS 125 GS 150 GS 175 GS 200 GSOV 140 OVALEX Dim. 125 mm 150 mm 175 mm 200 mm 140 mm ProduktgruPP431 TA K S K Y D D ProduktgruPP426 ProduktgruPP425 ProduktgruPP450 BALLERINA/SKORSTENSDANSARE Klassisk dragförstärkare och regnskydd av hög kvalitet för fastmontage på rökkanaler. Fällbar vid sotning. Kullagrad vridaxel. Färg: Svart Finns i storlek 150 som har täckplatta med utv.mått 260x260mm samt storlek 200 med täckplatta utv.mått 350x350mm. Finns även med rund anslutning i båda varianterna. BA 150SV BA-R 150SV BA 200SV BA-R 200SV Storlek 150/platta 150/rund 200/platta 200/rund TAKSTEG Taksteg med halkskydd för plåttak. Färg svart STS 3000S ProduktgruPP453 TAKSTEG Traditionell model med halkskydd för infästning i bärläkt. TS 1001R TS 1002G TS 1002R TS 1002S TS 1003R TS 2002G TS 2002R TS 2002S 2-kup tegel röd 25 mm/m bärläkt. 2-kup bet galv 25m/m bärläkt. 2-kup bet röd 25m/m bärläkt. 2-kup bet svart 25m/m bärläkt. 1-kup tegel röd 25mm/m bärläkt. 2-kup bet galv 50m/m bärläkt. 2-kup betong röd 50mm/m bärläkt 2-kup bet svart 50m/m bärläkt GLIDSKYDD Traditionell model som fästes i sponten och säkrar uppstigningsstegen. WG 1000G Glidskydd galv. WG 1000R Glidskydd röd. WG 1000S Glidskydd svart. ProduktgruPP454 GLIDSKYDD Svart. Universal/plåttak. WG ProduktgruPP565-1 ProduktgruPP453 ProduktgruPP

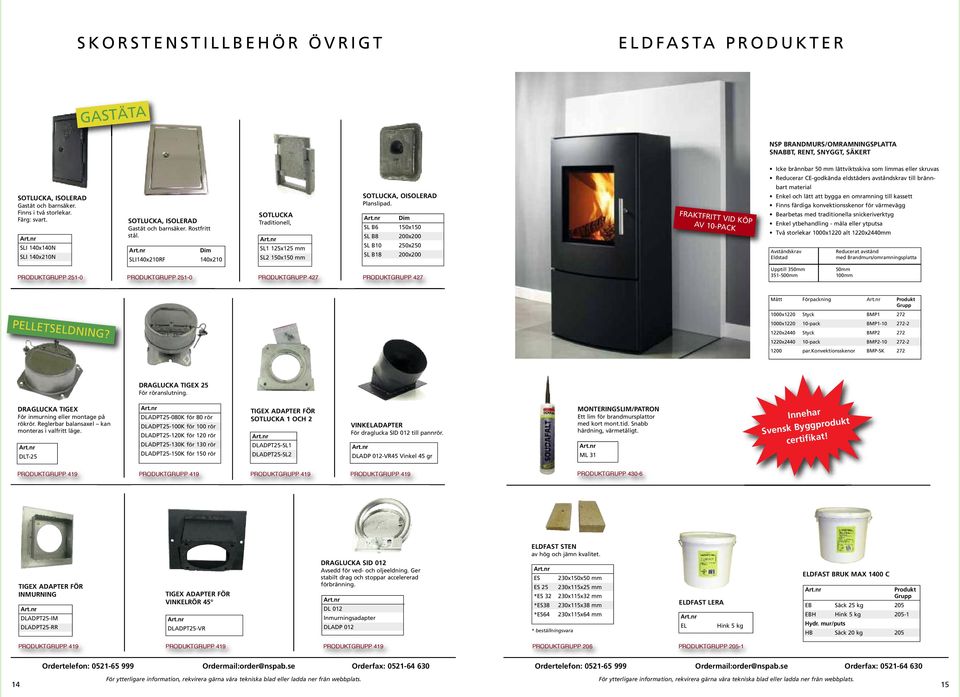

8 S K O R S T E N S T I L L B E H Ö R Ö V R I G T E L D F A S TA P R O D U K T E R GASTÄTA NSP BRANDMURS/OMRAMNINGSPLATTA SNABBT, RENT, SNYGGT, SÄKERT SOTLUCKA, ISOLERAD Gastät och barnsäker. Finns i två storlekar. Färg: svart. SLI 140x140N SLI 140x210N SOTLUCKA, ISOLERAD Gastät och barnsäker. Rostfritt stål. SLI140x210RF Dim 140x210 SOTLUCKA Traditionell, SL1 125x125 mm SL2 150x150 mm SOTLUCKA, OISOLERAD Planslipad. SL B6 SL B8 SL B10 SL B18 Dim 150x x x x200 ProduktgruPP251-0 ProduktgruPP251-0 ProduktgruPP427 ProduktgruPP427 FRAKTFRITT VID KÖP AV 10-PACK Icke brännbar 50 mm lättviktsskiva som limmas eller skruvas Reducerar CE-godkända eldstäders avståndskrav till brännbart material Enkel och lätt att bygga en omramning till kassett Finns färdiga konvektionsskenor för värmevägg Bearbetas med traditionella snickeriverktyg Enkel ytbehandling - måla eller ytputsa Två storlekar 1000x1220 alt 1220x2440mm Avståndskrav Reducerat avstånd Eldstad med Brandmurs/omramningsplatta Upptill 350mm 50mm mm 100mm PELLETSELDNING? Mått Förpackning Produkt 1000x1220 Styck BMP x pack BMP x2440 Styck BMP x pack BMP par.konvektionsskenor BMP-SK 272 DRAGLUCKA TIGEX 25 För röranslutning. DRAGLUCKA TIGEX För inmurning eller montage på rökrör. Reglerbar balansaxel kan monteras i valfritt läge. DLT-25 DLADPT25-080K för 80 rör DLADPT25-100K för 100 rör DLADPT25-120K för 120 rör DLADPT25-130K för 130 rör DLADPT25-150K för 150 rör TIGEX ADAPTER FÖR SOTLUCKA 1 OCH 2 DLADPT25-SL1 DLADPT25-SL2 VINKELADAPTER För draglucka SID 012 till pannrör. DLADP 012-VR45 Vinkel 45 gr MONTERINGSLIM/PATRON Ett lim för brandmursplattor med kort mont.tid. Snabb härdning, värmetåligt. ML 31 Innehar Svensk Byggprodukt certifikat! ProduktgruPP419 ProduktgruPP419 ProduktgruPP419 ProduktgruPP419 ProduktgruPP430-6 TIGEX ADAPTER FÖR INMURNING DLADPT25-IM DLADPT25-RR TIGEX ADAPTER FÖR VINKELRÖR 45 DLADPT25-VR DRAGLUCKA SID 012 Avsedd för ved- och oljeeldning. Ger stabilt drag och stoppar accelererad förbränning. DL 012 Inmurningsadapter DLADP 012 ELDFAST STEN av hög och jämn kvalitet. ES ES 25 *ES 32 *ES38 *ES64 * beställningsvara 230x150x50 mm 230x115x25 mm 230x115x32 mm 230x115x38 mm 230x115x64 mm ELDFAST LERA EL Hink 5 kg ELDFAST BRUK MAX 1400 C Produkt EB Säck 25 kg 205 EBH Hink 5 kg Hydr. mur/puts HB Säck 20 kg 205 ProduktgruPP419 ProduktgruPP419 ProduktgruPP419 ProduktgruPP206 ProduktgruPP

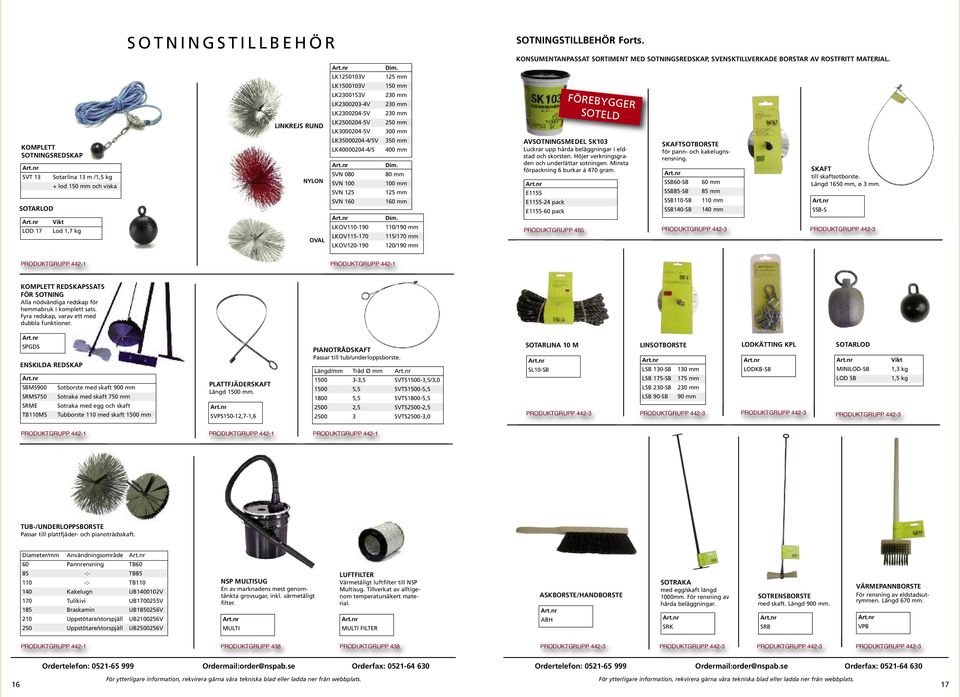

9 S O T N I N G S T I L L B E H Ö R SOTNINGSTILLBEHÖR Forts. KOMPLETT SOTNINGSREDSKAP SVT 13 SOTARLOD LOD 17 Sotarlina 13 m /1,5 kg + lod 150 mm och viska Vikt Lod 1,7 kg LINKREJS RUND NYLON OVAL LK V LK V LK V LK V LK V LK V LK V LK /5V LK /5 SVN 080 SVN 100 SVN 125 SVN 160 LKOV LKOV LKOV Dim. 125 mm 150 mm 230 mm 230 mm 230 mm 250 mm 300 mm 350 mm 400 mm Dim. 80 mm 100 mm 125 mm 160 mm Dim. 110/190 mm 115/170 mm 120/190 mm KONSUMENTANPASSAT SORTIMENT MED SOTNINGSREDSKAP, SVENSKTILLVERKADE BORSTAR AV ROSTFRITT MATERIAL. FÖREBYGGER SOTELD AVSOTNINGSMEDEL SK103 Luckrar upp hårda beläggningar i eldstad och skorsten. Höjer verkningsgraden och underlättar sotningen. Minsta förpackning 6 burkar á 470 gram. E1155 E pack E pack ProduktgruPP465 SKAFTSOTBORSTE för pann- och kakelugnsrensning. SSB60-SB SSB85-SB SSB110-SB SSB140-SB 60 mm 85 mm 110 mm 140 mm ProduktgruPP442-3 SKAFT till skaftsotborste. Längd 1650 mm, ø 3 mm. SSB-S ProduktgruPP442-3 ProduktgruPP442-1 ProduktgruPP442-1 KOMPLETT REDSKAPSSATS FÖR SOTNING Alla nödvändiga redskap för hemmabruk i komplett sats. Fyra redskap, varav ett med dubbla funktioner. SPGDS ENSKILDA REDSKAP SBMS900 SRMS750 SRME TB110MS Sotborste med skaft 900 mm Sotraka med skaft 750 mm Sotraka med egg och skaft Tubborste 110 med skaft 1500 mm PLATTFJÄDERSKAFT Längd 1500 mm. SVPS150-12,7-1,6 PIANOTRÅDSKAFT Passar till tub/underloppsborste. Längd/mm Tråd Ø mm ,5 SVTS1500-3,5/3, ,5 SVTS1500-5, ,5 SVTS1800-5, ,5 SVTS2500-2, SVTS2500-3,0 SOTARLINA 10 M SL10-SB ProduktgruPP442-3 LINSOTBORSTE LSB 130-SB 130 mm LSB 175-SB 175 mm LSB 230-SB 230 mm LSB 90-SB 90 mm ProduktgruPP442-3 LODKÄTTING KPL LODKB-SB ProduktgruPP442-3 SOTARLOD Vikt MINILOD-SB 1,3 kg LOD SB 1,5 kg ProduktgruPP442-3 ProduktgruPP442-1 ProduktgruPP442-1 ProduktgruPP442-1 TUB-/UNDERLOPPSBORSTE Passar till plattfjäder- och pianotrådsskaft. Diameter/mm Användningsområde 60 Pannrensning TB :- TB :- TB Kakelugn UB V 170 Tulikivi UB V 185 Braskamin UB V 210 Uppstötare/storspjäll UB V 250 Uppstötare/storspjäll UB V NSP MULTISUG En av marknadens mest genomtänkta grovsugar, inkl. värmetåligt filter. MULTI LUFTFILTER Värmetåligt luftfilter till NSP Multisug. Tillverkat av alltigenom temperatursäkert material. MULTI FILTER ASKBORSTE/HANDBORSTE ABH SOTRAKA med egg/skaft längd 1000mm. För rensning av hårda beläggningar. SRK SOTRENSBORSTE med skaft. Längd 900 mm. SRB VÄRMEPANNBORSTE För rensning av eldstadsutrymmen. Längd 670 mm. VPB ProduktgruPP442-1 ProduktgruPP438 ProduktgruPP438 ProduktgruPP442-3 ProduktgruPP442-3 ProduktgruPP442-3 ProduktgruPP

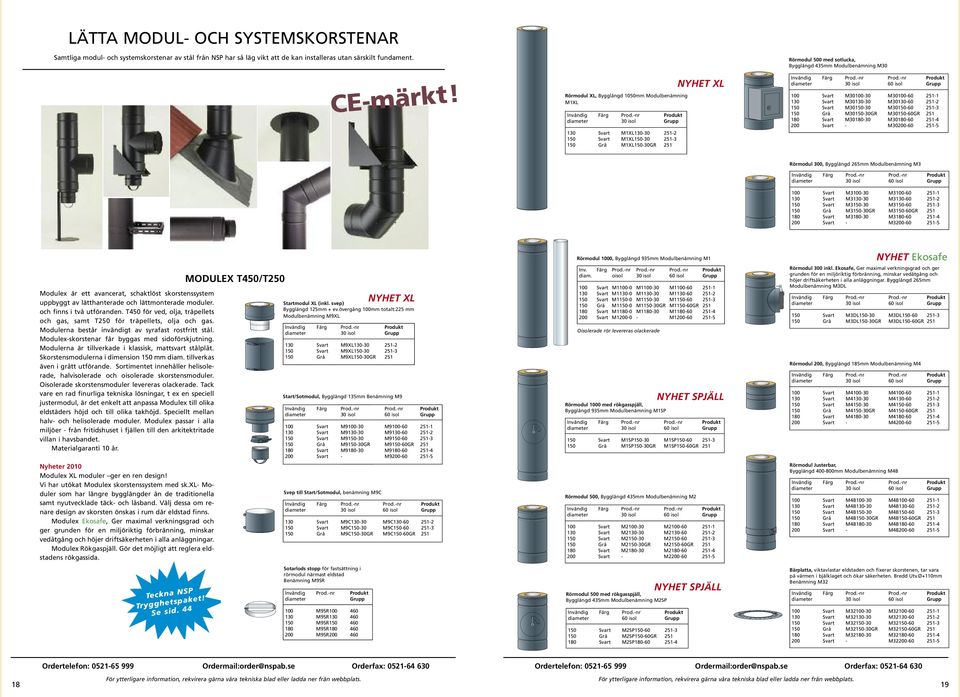

10 LÄTTA MODUL- OCH SYSTEMSKORSTENAR Samtliga modul- och systemskorstenar av stål från NSP har så läg vikt att de kan installeras utan särskilt fundament. CE-märkt! Rörmodul XL, Bygglängd 1050mm Modulbenämning M1XL diameter 30 isol 130 Svart M1XL Svart M1XL Grå M1XL150-30GR 251 NYHET XL Rörmodul 500 med sotlucka, Bygglängd 435mm Modulbenämning M Svart M M Svart M M Svart M M Grå M GR M GR Svart M M Svart - M Rörmodul 300, Bygglängd 265mm Modulbenämning M3 100 Svart M M Svart M M Svart M M Grå M GR M GR Svart M M Svart - M Modulex är ett avancerat, schaktlöst skorstenssystem uppbyggt av lätthanterade och lättmonterade moduler. och finns i två utföranden. T450 för ved, olja, träpellets och gas, samt T250 för träpellets, olja och gas. Modulerna består invändigt av syrafast rostfritt stål. Modulex-skorstenar får byggas med sidoförskjutning. Modulerna är tillverkade i klassisk, mattsvart stålplåt. Skorstensmodulerna i dimension 150 mm diam. tillverkas även i grått utförande. Sortimentet innehåller helisolerade, halvisolerade och oisolerade skorstensmoduler. Oisolerade skorstensmoduler levereras olackerade. Tack vare en rad finurliga tekniska lösningar, t ex en speciell justermodul, är det enkelt att anpassa Modulex till olika eldstäders höjd och till olika takhöjd. Speciellt mellan halv- och helisolerade moduler. Modulex passar i alla miljöer - från fritidshuset i fjällen till den arkitektritade villan i havsbandet. Materialgaranti 10 år. Nyheter 2010 Modulex XL moduler ger en ren design! Vi har utökat Modulex skorstenssystem med sk.xl- Moduler som har längre bygglängder än de traditionella samt nyutvecklade täck- och låsband. Välj dessa om renare design av skorsten önskas i rum där eldstad finns. Modulex Ekosafe, Ger maximal verkningsgrad och ger grunden för en miljöriktig förbränning, minskar vedåtgång och höjer driftsäkerheten i alla anläggningar. Modulex Rökgaspjäll. Gör det möjligt att reglera eldstadens rökgassida. Teckna NSP Trygghetspaket! Se sid. 44 MODULEX T450/T250 Startmodul XL (inkl. svep) Bygglängd 125mm + ev.övergång 100mm totalt:225 mm Modulbenämning M9XL diameter 30 isol 130 Svart M9XL Svart M9XL Grå M9XL150-30GR 251 Start/Sotmodul, Bygglängd 135mm Benämning M9 100 Svart M M Svart M M Svart M M Grå M GR M GR Svart M M Svart - M Svep till Start/Sotmodul, benämning M9C NYHET XL 130 Svart M9C M9C Svart M9C M9C Grå M9C150-30GR M9C150-60GR 251 Sotarlods stopp för fastsättning i rörmodul närmast eldstad Benämning M9SR Invändig Prod.-nr Produkt diameter 100 M9SR M9SR M9SR M9SR M9SR Rörmodul 1000, Bygglängd 935mm Modulbenämning M1 Inv. Färg Prod.-nr Prod.-nr Prod.-nr Produkt diam. oisol 30 isol 60 isol 100 Svart M M M Svart M M M Svart M M M Grå M M GR M GR Svart M M M Svart M M Oisolerade rör levereras olackerade Rörmodul 1000 med rökgasspjäll, Bygglängd 935mm Modulbenämning M1SP 150 Svart M1SP M1SP Grå M1SP150-30GR M1SP150-60GR 251 Rörmodul 500, Bygglängd 435mm Modulbenämning M2 100 Svart M M Svart M M Svart M M Grå M GR M GR Svart M M Svart - M Rörmodul 500 med rökgasspjäll, Bygglängd 435mm Modulbenämning M2SP diameter 60 isol 150 Svart M2SP Grå M2SP150-60GR Svart M2SP NYHET SPJÄLL NYHET SPJÄLL NYHET Ekosafe Rörmodul 300 inkl. Ekosafe, Ger maximal verkningsgrad och ger grunden för en miljöriktig förbränning, minskar vedåtgång och höjer driftsäkerheten i alla anläggningar. Bygglängd 265mm Modulbenämning M3DL 150 Svart M3DL M3DL Grå M3DL150-30GR M3DL150-60GR 251 Rörmodul 200, Bygglängd 185mm Modulbenämning M4 100 Svart M M Svart M M Svart M M Grå M GR M GR Svart M M Svart - M Rörmodul Justerbar, Bygglängd mm Modulbenämning M4B 100 Svart M4B M4B Svart M4B M4B Svart M4B M4B Grå M4B150-30GR M4B150-60GR Svart M4B M4B Svart - M4B Bärplatta, viktavlastar eldstaden och fixerar skorstenen, tar vara på värmen i bjälklaget och ökar säkerheten. Bredd Utv.Ø+110mm Benämning M Svart M M Svart M M Svart M M Grå M GR M GR Svart M M Svart - M

11 MODULEX Forts. MODULEX Forts. NYHET Plan övergång, mellan helisolerad 60mm och halvisolerad 30mm modul. Bygglängd 70mm Benämning M35A diameter 100 Svart M35A Svart M35A Svart M35A Grå M35A150-60GR Svart M35A Svart M35A Rörböj 45 / 45 Modulbenämning M6 Invändig Färg Prod.-nr Prod.-nr Bygglängd Produkt diameter 30 isol 60 isol mm 100 Svart M M Svart M M Svart M M Grå M GR M GR Svart M M Svart - M Regnskydd, benämning M11 diameter 30 samt 60 isol 100 Svart M Svart M Svart M Svart M Svart M Innertaksplåt för vinklat tak 5-25, bredd UtvØ+140mm Benämning M29A 100 Svart M29A M29A Svart M29A M29A Svart M29A M29A Grå M29A150-30GR M29A150-60GR Svart M29A M29A Svart - M29A Plan övergång, mellan helisolerad 60mm och oisolerad modul. Bygglängd 70mm Benämning M35B diameter 100 Svart M35C Svart M35C Svart M35C Svart M35C Svart M35C Konisk övergång, mellan helisolerad modul 60mm och halvisolerad modul 30mmBygglängd 185mm Benämning M35K diameter 100 Svart M35K Svart M35K Svart M35K Grå M35K150-60GR Svart M35K Svart M35K NYHET XL Konisk övergång XL exkl.låsband, mellan helisolerad modul 60mm och halvisolerad modul 30mm Bygglängd 580mm Benämning M35XL diameter 130 Svart M35XL Grå M35XL130-60GR Svart M35XL Grå M35XL150-60GR 251 Rörböj 20 / 70 Modulbenämning M5C Invändig Färg Prod.-nr Bygglängd Produkt diameter 60 isol mm 150 Svart M5C Grå M5C150-60GR Rörböj 90 med sotlucka, Modulbenämning M7 Invändig Färg Prod.-nr Prod.-nr Bygglängd Produkt diameter 30 isol 60 isol mm 100 Svart M M Svart M M Svart M M Grå M GR M GR Svart M M Svart - M Förankringsplatta, Bygglängd 100mm Benämning M7B 100 Svart M7B M7B Svart M7B M7B Svart M7B M7B Grå M7B150-30GR M7B150-60GR Svart M7B M7B Svart - M7B T-Rör 90, Bygglängd 435mm Modulbenämning M8 Väggfästedistans till Väggfäste, förlänger upp till 250 mm, benämning M13 Färg Prod.-nr Produkt 30 samt 60 isol Svart M Grå M GR 251 Väggfäste 50 mm, benämning M Svart M M Svart M M Svart M M Grå M GR M GR Svart M M Svart - M Innertaksplåt för plant tak, bredd UtvØ+100mm Benämning M Svart M M Svart M M Svart M M Grå M GR M GR Svart M M Svart - M Regnavisare, Benämning M Svart M M Svart M M Svart M M Svart M M Svart - M Innertaksplåt för vinklat tak 26-45, bredd UtvØ+140mm Benämning M29B Väggkonsoll, benämning M14 NYHET 100 Svart M29B M29B Svart M29B M29B Svart M29B M29B Grå M29B150-30GR M29B150-60GR Svart M29B M29B Svart - M29B Svart M M Svart M M Svart M M Grå M GR M GR Svart M M Svart - M NYHET XL Täcksvep till Konisk övergång XL, benämning M17XL diameter 130 Svart M17XL Grå M17XL130-60GR Svart M17XL Grå M17XL150-60GR Svart M M Svart M M Svart M M Grå M GR M GR Svart M M Svart - M Konsollplatta för T-Rör, benämning M8B Stödben reglerbart mellan mm, benämning M16 diameter 30 samt 60 isol 100 Svart M / Svart M / Svart M / Grå M /60GR Svart M / Svart M / Väggkonsoll, variabel infästning upp till 600mm. Galvaniserad. Säljs per styck Benämning M Prod.-nr Produkt M Rörböj 38 / 52 Modulbenämning M5B Invändig Färg Prod.-nr Prod.-nr Bygglängd Produkt diameter 30 isol 60 isol mm 100 Svart M5B M5B Svart M5B M5B Svart M5B M5B Grå M5B150-30GR M5B150-60GR Svart M5B M5B Svart - M5B Rörböj 27 / 63 Modulbenämning M5 Invändig Färg Prod.-nr Prod.-nr Bygglängd Produkt diameter 30 isol 60 isol mm 100 Svart M M Svart M M Svart M M Grå M GR M GR Svart M M Svart - M Svart M8B M8B Svart M8B M8B Svart M8B M8B Grå M8B150-30GR M8B150-60GR Svart M8B M8B Svart - M8B Skorstenstopp, Bygglängd 95 mm Benämning M Svart M M Svart M M Svart M M Svart M M Svart - M Vajerfäste exkl.vajer, benämning M Svart M M Svart M M Svart M M Svart M M Svart - M Staglina 3x4m till Vajerfäste M18, innehåller vajer, vajerlås, kauser och vantskruv. Benämning M Prod.-nr Produkt M LÅSBAND M17, INGÅR TILL SAMTLIGA MODULER. Teckna NSP Trygghetspaket! Se sid

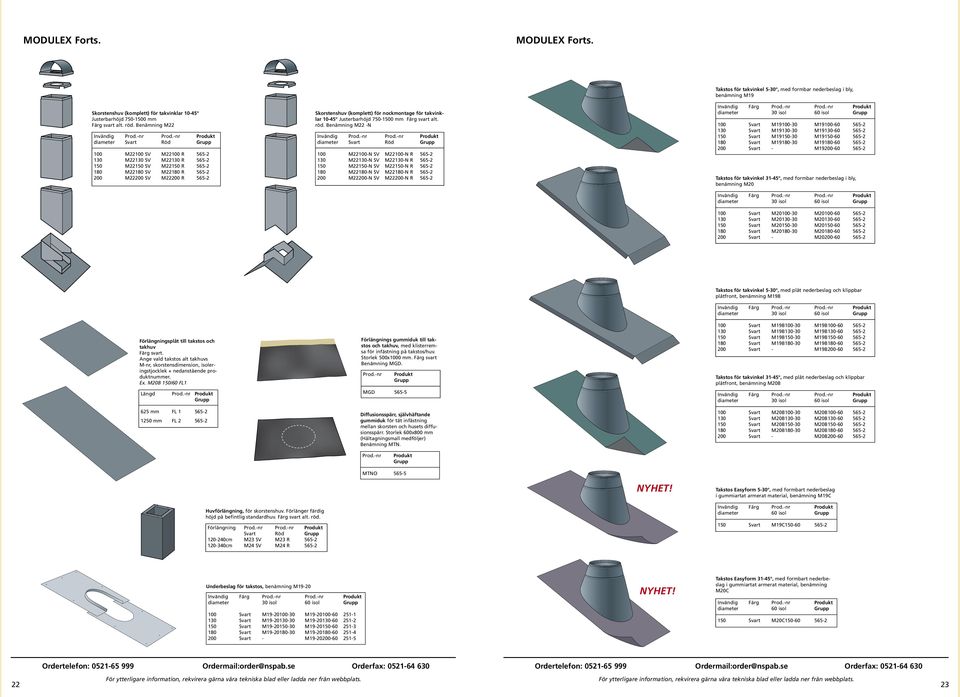

12 MODULEX Forts. MODULEX Forts. Skorstenshuv (komplett) för takvinklar Justerbarhöjd mm Färg svart alt. röd. Benämning M22 Invändig Prod.-nr Prod.-nr Produkt diameter Svart Röd 100 M22100 SV M22100 R M22130 SV M22130 R M22150 SV M22150 R M22180 SV M22180 R M22200 SV M22200 R Skorstenshuv (komplett) för nockmontage för takvinklar Justerbarhöjd mm Färg svart alt. röd. Benämning M22 -N Invändig Prod.-nr Prod.-nr Produkt diameter Svart Röd 100 M22100-N SV M22100-N R M22130-N SV M22130-N R M22150-N SV M22150-N R M22180-N SV M22180-N R M22200-N SV M22200-N R Takstos för takvinkel 5-30, med formbar nederbeslag i bly, benämning M Svart M M Svart M M Svart M M Svart M M Svart - M Takstos för takvinkel 31-45, med formbar nederbeslag i bly, benämning M Svart M M Svart M M Svart M M Svart M M Svart - M Förlängningsplåt till takstos och takhuv Färg svart. Ange vald takstos alt takhuvs M-nr, skorstensdimension, isoleringstjocklek + nedanstående produktnummer. Ex. M20B 150/60 FL1 Längd Prod.-nr Produkt 625 mm FL mm FL Förlängnings gummiduk till takstos och takhuv, med klisterremsa för infästning på takstos/huv. Storlek 500x1000 mm. Färg svart Benämning MGD. Prod.-nr Produkt MGD Diffusionsspärr, självhäftande gummiduk för tät infästning mellan skorsten och husets diffusionsspärr. Storlek 600x800 mm (Håltagningsmall medföljer) Benämning MTN. Takstos för takvinkel 5-30, med plåt nederbeslag och klippbar plåtfront, benämning M19B 100 Svart M19B M19B Svart M19B M19B Svart M19B M19B Svart M19B M19B Svart - M19B Takstos för takvinkel 31-45, med plåt nederbeslag och klippbar plåtfront, benämning M20B 100 Svart M20B M20B Svart M20B M20B Svart M20B M20B Svart M20B M20B Svart - M20B Prod.-nr Produkt MTNO NYHET! Takstos Easyform 5-30, med formbart nederbeslag i gummiartat armerat material, benämning M19C Huvförlängning, för skorstenshuv. Förlänger färdig höjd på befintlig standardhuv. Färg svart alt. röd. Förlängning Prod.-nr Prod.-nr Produkt Svart Röd cm M23 SV M23 R cm M24 SV M24 R diameter 60 isol 150 Svart M19C Underbeslag för takstos, benämning M Svart M M Svart M M Svart M M Svart M M Svart - M NYHET! Takstos Easyform 31-45, med formbart nederbeslag i gummiartat armerat material, benämning M20C diameter 60 isol 150 Svart M20C

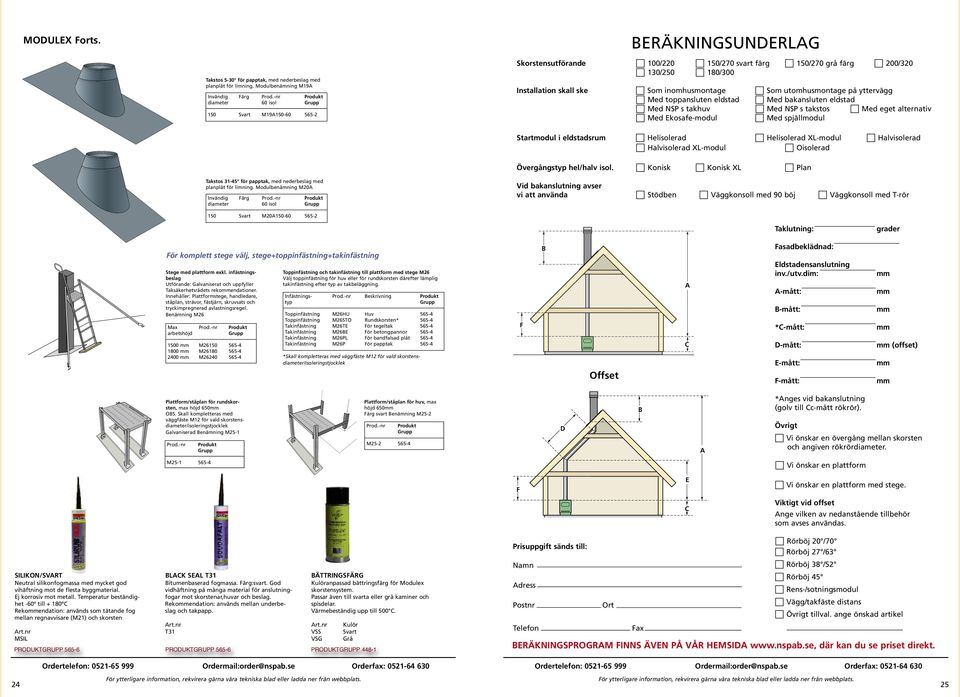

13 MODULEX Forts. Takstos 5-30 för papptak, med nederbeslag med planplåt för limning. Modulbenämning M19A diameter 60 isol 150 Svart M19A Takstos för papptak, med nederbeslag med planplåt för limning. Modulbenämning M20A diameter 60 isol 150 Svart M20A BERÄKNINGSUNDERLAG Skorstensutförande 100/ /270 svart färg 150/270 grå färg 200/ / /300 Installation skall ske Som inomhusmontage Som utomhusmontage på yttervägg Med toppansluten eldstad Med bakansluten eldstad Med NSP s takhuv Med NSP s takstos Med eget alternativ Med Ekosafe-modul Med spjällmodul Startmodul i eldstadsrum Helisolerad Helisolerad XL-modul Halvisolerad Halvisolerad XL-modul Oisolerad Övergångstyp hel/halv isol. Konisk Konisk XL Plan Vid bakanslutning avser vi att använda Stödben Väggkonsoll med 90 böj Väggkonsoll med T-rör Taklutning: grader För komplett stege välj, stege+toppinfästning+takinfästning Stege med plattform exkl. infästningsbeslag Utförande: Galvaniserat och uppfyller Taksäkerhetsrådets rekommendationer. Innehåller: Plattformstege, handledare, ståplan, strävor, fästjärn, skruvsats och tryckimpregnerad avlastningsregel. Benämning M26 Max Prod.-nr Produkt arbetshöjd 1500 mm M mm M mm M Toppinfästning och takinfästning till plattform med stege M26 Välj toppinfästning för huv eller för rundskorsten därefter lämplig takinfästning efter typ av takbeläggning. Infästnings- Prod.-nr Beskrivning Produkt typ Toppinfästning M26HU Huv Toppinfästning M26STO Rundskorsten* Takinfästning M26TE För tegeltak Takinfästning M26BE För betongpannor Takinfästning M26PL För bandfalsad plåt Takinfästning M26P För papptak *Skall kompletteras med väggfäste M12 för vald skorstensdiameter/isoleringstjocklek F B Offset A C Fasadbeklädnad: Eldstadensanslutning inv./utv.dim: A-mått: B-mått: *C-mått: D-mått: E-mått: F-mått: mm mm mm mm mm (offset) mm mm Plattform/ståplan för rundskorsten, max höjd 650mm OBS. Skall kompletteras med väggfäste M12 för vald skorstensdiameter/isoleringstjocklek Galvaniserad Benämning M25-1 Prod.-nr Produkt Plattform/ståplan för huv, max höjd 650mm Färg svart Benämning M25-2 Prod.-nr Produkt M D B A *Anges vid bakanslutning (golv till Cc-mått rökrör). Övrigt Vi önskar en övergång mellan skorsten och angiven rökrördiameter. M Vi önskar en plattform F E C Vi önskar en plattform med stege. Viktigt vid offset Ange vilken av nedanstående tillbehör som avses användas. SILIKON/SVART Neutral silikonfogmassa med mycket god vihäftning mot de flesta byggmaterial. Ej korrosiv mot metall. Temperatur beständighet -60º till + 180ºC Rekommendation: används som tätande fog mellan regnavvisare (M21) och skorsten MSIL BLACK SEAL T31 Bitumenbaserad fogmassa. Färg:svart. God vidhäftning på många material för anslutningfogar mot skorstenar,huvar och beslag. Rekommendation: används mellan underbeslag och takpapp. T31 BÄTTRINGSFÄRG Kulöranpassad bättringsfärg för Modulex skorstensystem. Passar även till svarta eller grå kaminer och spisdelar. Värmebeständig upp till 500 C. VSS VSG ProduktgruPP565-6 ProduktgruPP565-6 ProduktgruPP448-1 Kulör Svart Grå Prisuppgift sänds till: Namn Adress Postnr Telefon Ort Fax Rörböj 20 /70 Rörböj 27 /63 Rörböj 38 /52 Rörböj 45 Rens-/sotningsmodul Vägg/takfäste distans Övrigt tillval. ange önskad artikel BERÄKNINGSPROGRAM FINNS ÄVEN PÅ VÅR HEMSIDA där kan du se priset direkt

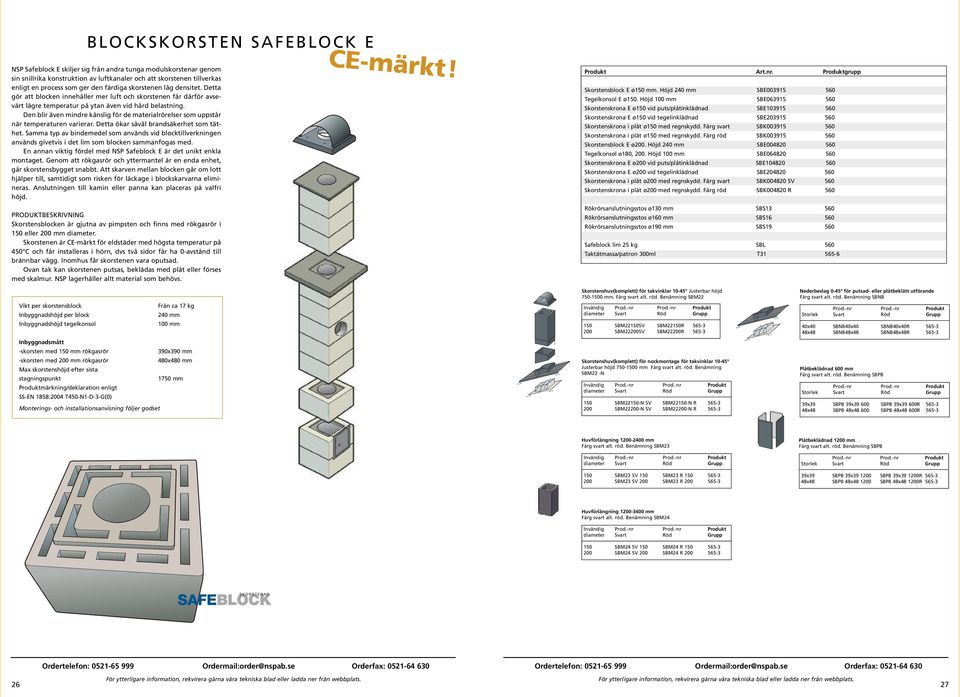

14 BLOCKSKORSTEN SAFEBLOCK E NSP Safeblock E skiljer sig från andra tunga modulskorstenar genom sin snillrika konstruktion av luftkanaler och att skorstenen tillverkas enligt en process som ger den färdiga skorstenen låg densitet. Detta gör att blocken innehåller mer luft och skorstenen får därför avsevärt lägre temperatur på ytan även vid hård belastning. Den blir även mindre känslig för de materialrörelser som uppstår när temperaturen varierar. Detta ökar såväl brandsäkerhet som täthet. Samma typ av bindemedel som används vid blocktillverkningen används givetvis i det lim som blocken sammanfogas med. En annan viktig fördel med NSP Safeblock E är det unikt enkla montaget. Genom att rökgasrör och yttermantel är en enda enhet, går skorstensbygget snabbt. Att skarven mellan blocken går om lott hjälper till, samtidigt som risken för läckage i blockskarvarna elimineras. Anslutningen till kamin eller panna kan placeras på valfri höjd. PRODUKTBESKRIVNING Skorstensblocken är gjutna av pimpsten och finns med rökgasrör i 150 eller 200 mm diameter. Skorstenen är CE-märkt för eldstäder med högsta temperatur på 450 C och får installeras i hörn, dvs två sidor får ha 0-avstånd till brännbar vägg. Inomhus får skorstenen vara oputsad. Ovan tak kan skorstenen putsas, beklädas med plåt eller förses med skalmur. NSP lagerhåller allt material som behövs. CE-märkt! Produkt. Produktgrupp Skorstensblock E ø150 mm. Höjd 240 mm SBE Tegelkonsol E ø150. Höjd 100 mm SBE Skorstenskrona E ø150 vid puts/plåtinklädnad SBE Skorstenskrona E ø150 vid tegelinklädnad SBE Skorstenskrona i plåt ø150 med regnskydd. Färg svart SBK Skorstenskrona i plåt ø150 med regnskydd. Färg röd SBK Skorstensblock E ø200. Höjd 240 mm SBE Tegelkonsol ø180, 200. Höjd 100 mm SBE Skorstenskrona E ø200 vid puts/plåtinklädnad SBE Skorstenskrona E ø200 vid tegelinklädnad SBE Skorstenskrona i plåt ø200 med regnskydd. Färg svart SBK SV 560 Skorstenskrona i plåt ø200 med regnskydd. Färg röd SBK R 560 Rökrörsanslutningsstos ø130 mm SBS Rökrörsanslutningsstos ø160 mm SBS Rökrörsanslutningsstos ø190 mm SBS Safeblock lim 25 kg SBL 560 Taktätmassa/patron 300ml T Vikt per skorstensblock Från ca 17 kg Inbyggnadshöjd per block 240 mm Inbyggnadshöjd tegelkonsol 100 mm Inbyggnadsmått -skorsten med 150 mm rökgasrör 390x390 mm -skorsten med 200 mm rökgasrör 480x480 mm Max skorstenshöjd efter sista stagningspunkt 1750 mm Produktmärkning/deklaration enligt SS-EN 1858:2004 T450-N1-D-3-G(0) Monterings- och installationsanvisning följer godset Skorstenshuv(komplett) för takvinklar Justerbar höjd mm. Färg svart alt. röd. Benämning SBM22 Invändig Prod.-nr Prod.-nr Produkt diameter Svart Röd 150 SBM22150SV SBM22150R SBM22200SV SBM22200R Skorstenshuv(komplett) för nockmontage för takvinklar Justerbar höjd mm Färg svart alt. röd. Benämning SBM22 -N Invändig Prod.-nr Prod.-nr Produkt diameter Svart Röd 150 SBM22150-N SV SBM22150-N R SBM22200-N SV SBM22200-N R Nederbeslag 0-45 för putsad- eller plåtbeklätt utförande Färg svart alt. röd. Benämning SBNB Prod.-nr Prod.-nr Produkt Storlek Svart Röd 40x40 SBNB40x40 SBNB40x40R x48 SBNB48x48 SBNB48x48R Plåtbeklädnad 600 mm Färg svart alt. röd. Benämning SBPB Prod.-nr Prod.-nr Produkt Storlek Svart Röd 39x39 SBPB 39x SBPB 39x39 600R x48 SBPB 48x SBPB 48x48 600R Huvförlängning mm Färg svart alt. röd. Benämning SBM23 Invändig Prod.-nr Prod.-nr Produkt diameter Svart Röd 150 SBM23 SV 150 SBM23 R SBM23 SV 200 SBM23 R Plåtbeklädnad 1200 mm Färg svart alt. röd. Benämning SBPB Prod.-nr Prod.-nr Produkt Storlek Svart Röd 39x39 SBPB 39x SBPB 39x R x48 SBPB 48x SBPB 48x R Huvförlängning mm Färg svart alt. röd. Benämning SBM24 Invändig Prod.-nr Prod.-nr Produkt diameter Svart Röd 150 SBM24 SV 150 SBM24 R SBM24 SV 200 SBM24 R

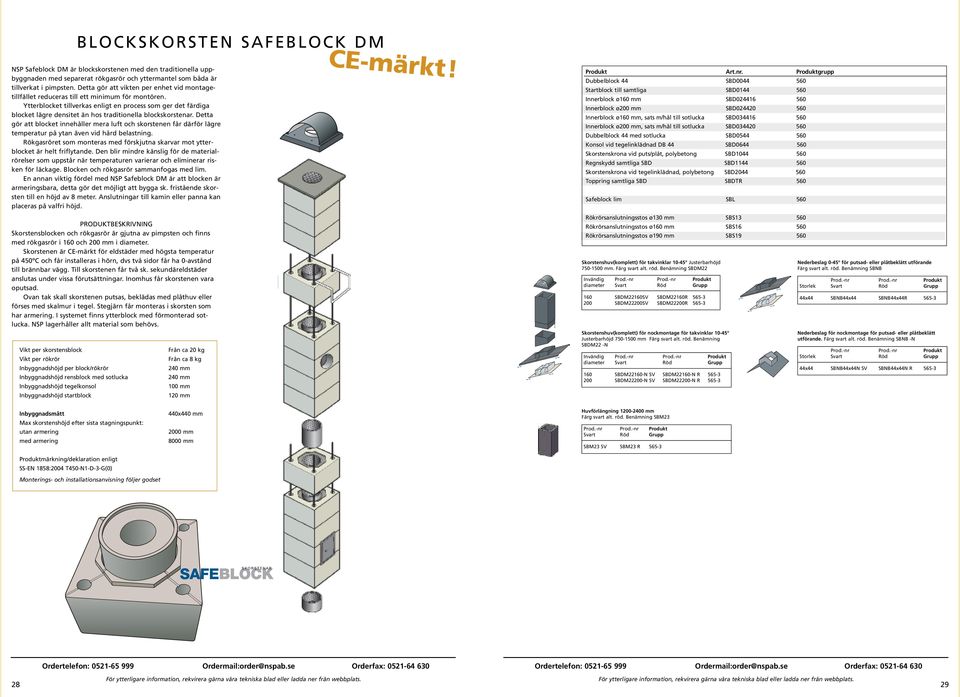

15 BLOCKSKORSTEN SAFEBLOCK DM NSP Safeblock DM är blockskorstenen med den traditionella uppbyggnaden med separerat rökgasrör och yttermantel som båda är tillverkat i pimpsten. Detta gör att vikten per enhet vid montagetillfället reduceras till ett minimum för montören. Ytterblocket tillverkas enligt en process som ger det färdiga blocket lägre densitet än hos traditionella blockskorstenar. Detta gör att blocket innehåller mera luft och skorstenen får därför lägre temperatur på ytan även vid hård belastning. Rökgasröret som monteras med förskjutna skarvar mot ytterblocket är helt friflytande. Den blir mindre känslig för de materialrörelser som uppstår när temperaturen varierar och eliminerar risken för läckage. Blocken och rökgasrör sammanfogas med lim. En annan viktig fördel med NSP Safeblock DM är att blocken är armeringsbara, detta gör det möjligt att bygga sk. fristående skorsten till en höjd av 8 meter. Anslutningar till kamin eller panna kan placeras på valfri höjd. PRODUKTBESKRIVNING Skorstensblocken och rökgasrör är gjutna av pimpsten och finns med rökgasrör i 160 och 200 mm i diameter. Skorstenen är CE-märkt för eldstäder med högsta temperatur på 450ºC och får installeras i hörn, dvs två sidor får ha 0-avstånd till brännbar vägg. Till skorstenen får två sk. sekundäreldstäder anslutas under vissa förutsättningar. Inomhus får skorstenen vara oputsad. Ovan tak skall skorstenen putsas, beklädas med plåthuv eller förses med skalmur i tegel. Stegjärn får monteras i skorsten som har armering. I systemet finns ytterblock med förmonterad sotlucka. NSP lagerhåller allt material som behövs. Vikt per skorstensblock Vikt per rökrör Inbyggnadshöjd per block/rökrör Inbyggnadshöjd rensblock med sotlucka Inbyggnadshöjd tegelkonsol Inbyggnadshöjd startblock Från ca 20 kg Från ca 8 kg 240 mm 240 mm 100 mm 120 mm CE-märkt! Produkt. Produktgrupp Dubbelblock 44 SBD Startblock till samtliga SBD Innerblock ø160 mm SBD Innerblock ø200 mm SBD Innerblock ø160 mm, sats m/hål till sotlucka SBD Innerblock ø200 mm, sats m/hål till sotlucka SBD Dubbelblock 44 med sotlucka SBD Konsol vid tegelinklädnad DB 44 SBD Skorstenskrona vid puts/plåt, polybetong SBD Regnskydd samtliga SBD SBD Skorstenskrona vid tegelinklädnad, polybetong SBD Toppring samtliga SBD SBDTR 560 Safeblock lim SBL 560 Rökrörsanslutningsstos ø130 mm SBS Rökrörsanslutningsstos ø160 mm SBS Rökrörsanslutningsstos ø190 mm SBS Skorstenshuv(komplett) för takvinklar Justerbarhöjd mm. Färg svart alt. röd. Benämning SBDM22 Invändig Prod.-nr Prod.-nr Produkt diameter Svart Röd 160 SBDM22160SV SBDM22160R SBDM22200SV SBDM22200R Skorstenshuv(komplett) för nockmontage för takvinklar Justerbarhöjd mm Färg svart alt. röd. Benämning SBDM22 -N Invändig Prod.-nr Prod.-nr Produkt diameter Svart Röd 160 SBDM22160-N SV SBDM22160-N R SBDM22200-N SV SBDM22200-N R Nederbeslag 0-45 för putsad- eller plåtbeklätt utförande Färg svart alt. röd. Benämning SBNB Prod.-nr Prod.-nr Produkt Storlek Svart Röd 44x44 SBNB44x44 SBNB44x44R Nederbeslag för nockmontage för putsad- eller plåtbeklätt utförande. Färg svart alt. röd. Benämning SBNB -N Prod.-nr Prod.-nr Produkt Storlek Svart Röd 44x44 SBNB44x44N SV SBNB44x44N R Inbyggnadsmått Max skorstenshöjd efter sista stagningspunkt: utan armering med armering Produktmärkning/deklaration enligt SS-EN 1858:2004 T450-N1-D-3-G(0) Monterings- och installationsanvisning följer godset 440x440 mm 2000 mm 8000 mm Huvförlängning mm Färg svart alt. röd. Benämning SBM23 Prod.-nr Prod.-nr Produkt Svart Röd SBM23 SV SBM23 R

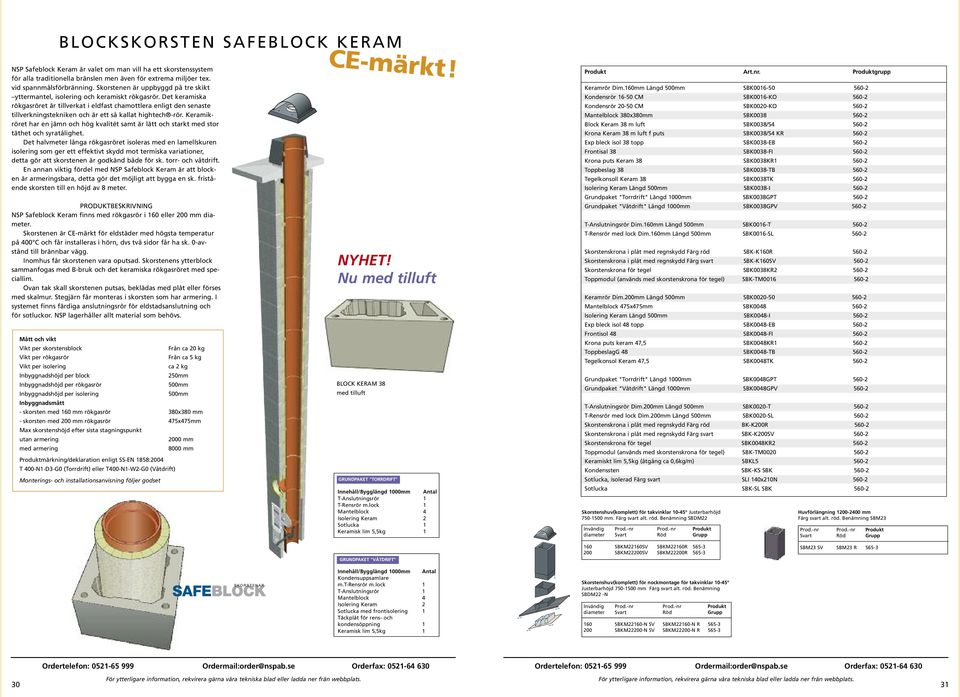

16 BLOCKSKORSTEN SAFEBLOCK KERAM NSP Safeblock Keram är valet om man vill ha ett skorstenssystem för alla traditionella bränslen men även för extrema miljöer tex. vid spannmålsförbränning. Skorstenen är uppbyggd på tre skikt yttermantel, isolering och keramiskt rökgasrör. Det keramiska rökgasröret är tillverkat i eldfast chamottlera enligt den senaste tillverkningstekniken och är ett så kallat hightech -rör. Keramikröret har en jämn och hög kvalitét samt är lätt och starkt med stor täthet och syratålighet. Det halvmeter långa rökgasröret isoleras med en lamellskuren isolering som ger ett effektivt skydd mot termiska variationer, detta gör att skorstenen är godkänd både för sk. torr- och våtdrift. En annan viktig fördel med NSP Safeblock Keram är att blocken är armeringsbara, detta gör det möjligt att bygga en sk. fristående skorsten till en höjd av 8 meter. PRODUKTBESKRIVNING NSP Safeblock Keram finns med rökgasrör i 160 eller 200 mm diameter. Skorstenen är CE-märkt för eldstäder med högsta temperatur på 400 C och får installeras i hörn, dvs två sidor får ha sk. 0-avstånd till brännbar vägg. Inomhus får skorstenen vara oputsad. Skorstenens ytterblock sammanfogas med B-bruk och det keramiska rökgasröret med speciallim. Ovan tak skall skorstenen putsas, beklädas med plåt eller förses med skalmur. Stegjärn får monteras i skorsten som har armering. I systemet finns färdiga anslutningsrör för eldstadsanslutning och för sotluckor. NSP lagerhåller allt material som behövs. Mått och vikt Vikt per skorstensblock Från ca 20 kg Vikt per rökgasrör Från ca 5 kg Vikt per isolering ca 2 kg Inbyggnadshöjd per block 250mm Inbyggnadshöjd per rökgasrör 500mm Inbyggnadshöjd per isolering 500mm Inbyggnadsmått - skorsten med 160 mm rökgasrör 380x380 mm - skorsten med 200 mm rökgasrör 475x475mm Max skorstenshöjd efter sista stagningspunkt utan armering 2000 mm med armering 8000 mm Produktmärkning/deklaration enligt SS-EN 1858:2004 T 400-N1-D3-G0 (Torrdrift) eller T400-N1-W2-G0 (Våtdrift) Monterings- och installationsanvisning följer godset CE-märkt! NYHET! Nu med tilluft BLOCK KERAM 38 med tilluft GRUNDPAKET "TORRDRIFT" Innehåll/Bygglängd 1000mm Antal T-Anslutningsrör 1 T-Rensrör m.lock 1 Mantelblock 4 Isolering Keram 2 Sotlucka 1 Keramisk lim 5,5kg 1 Produkt. Produktgrupp Keramrör Dim.160mm Längd 500mm SBK Kondensrör CM SBK0016-KO Kondensrör CM SBK0020-KO Mantelblock 380x380mm SBK Block Keram 38 m luft SBK0038/ Krona Keram 38 m luft f puts SBK0038/54 KR Exp bleck isol 38 topp SBK0038-EB Frontisal 38 SBK0038-FI Krona puts Keram 38 SBK0038KR Toppbeslag 38 SBK0038-TB Tegelkonsoll Keram 38 SBK0038TK Isolering Keram Längd 500mm SBK0038-I Grundpaket "Torrdrift" Längd 1000mm SBK0038GPT Grundpaket "Våtdrift" Längd 1000mm SBK0038GPV T-Anslutningsrör Dim.160mm Längd 500mm SBK0016-T T-Rensrör med lock Dim.160mm Längd 500mm SBK0016-SL Skorstenskrona i plåt med regnskydd Färg röd SBK-K160R Skorstenskrona i plåt med regnskydd Färg svart SBK-K160SV Skorstenskrona för tegel SBK0038KR Toppmodul (används med skorstenskrona för tegel) SBK-TM Keramrör Dim.200mm Längd 500mm SBK Mantelblock 475x475mm SBK Isolering Keram Längd 500mm SBK0048-I Exp bleck isol 48 topp SBK0048-EB Frontisol 48 SBK0048-FI Krona puts keram 47,5 SBK0048KR ToppbeslagG 48 SBK0048-TB Tegelkonsol Keram 47,5 SBK0048TK Grundpaket "Torrdrift" Längd 1000mm SBK0048GPT Grundpaket "Våtdrift" Längd 1000mm SBK0048GPV T-Anslutningsrör Dim.200mm Längd 500mm SBK0020-T T-Rensrör med lock Dim.200mm Längd 500mm SBK0020-SL Skorstenskrona i plåt med regnskydd Färg röd BK-K200R Skorstenskrona i plåt med regnskydd Färg svart SBK-K200SV Skorstenskrona för tegel SBK0048KR Toppmodul (används med skorstenskrona för tegel) SBK-TM Keramiskt lim 5,5kg (åtgång ca 0,6kg/m) SBKL Kondenssten SBK-KS SBK Sotlucka, isolerad Färg svart SLI 140x210N Sotlucka SBK-SL SBK Skorstenshuv(komplett) för takvinklar Justerbarhöjd mm. Färg svart alt. röd. Benämning SBDM22 Invändig Prod.-nr Prod.-nr Produkt diameter Svart Röd Huvförlängning mm Färg svart alt. röd. Benämning SBM23 Prod.-nr Prod.-nr Produkt Svart Röd GRUNDPAKET "VÅTDRIFT" Innehåll/Bygglängd 1000mm Antal Kondensuppsamlare m.t-rensrör m.lock 1 T-Anslutningsrör 1 Mantelblock 4 Isolering Keram 2 Sotlucka med frontisolering 1 Täckplåt för rens- och kondensöppning 1 Keramisk lim 5,5kg SBKM22160SV SBKM22160R SBKM22200SV SBKM22200R Skorstenshuv(komplett) för nockmontage för takvinklar Justerbarhöjd mm Färg svart alt. röd. Benämning SBDM22 -N Invändig Prod.-nr Prod.-nr Produkt diameter Svart Röd 160 SBKM22160-N SV SBKM22160-N R SBKM22200-N SV SBKM22200-N R SBM23 SV SBM23 R

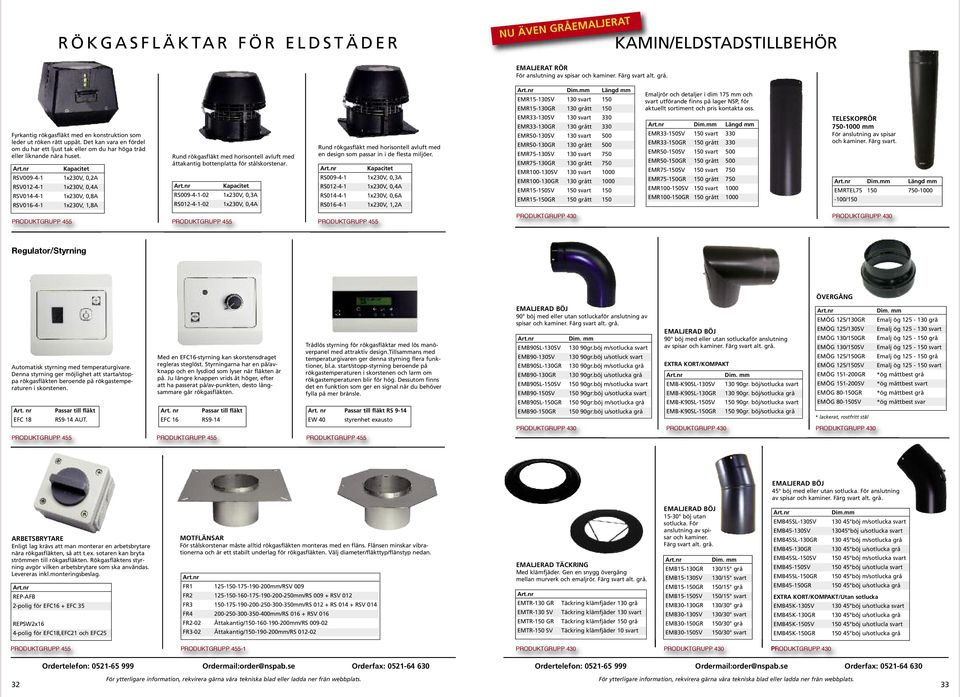

17 R Ö K G A S F L Ä K TA R F Ö R E L D S T Ä D E R NU ÄVEN GRÅEMALJERAT KAMIN/ELDSTADSTILLBEHÖR EMALJERAT RÖR För anslutning av spisar och kaminer. Färg svart alt. grå. Fyrkantig rökgasfläkt med en konstruktion som leder ut röken rätt uppåt. Det kan vara en fördel om du har ett ljust tak eller om du har höga träd eller liknande nära huset. Kapacitet RSV x230V, 0,2A RSV x230V, 0,4A RSV x230V, 0,8A RSV x230V, 1,8A Rund rökgasfläkt med horisontell avluft med åttakantig bottenplatta för stålskorstenar. Kapacitet RS x230V, 0,3A RS x230V, 0,4A Rund rökgasfläkt med horisontell avluft med en design som passar in i de flesta miljöer. Kapacitet RS x230V, 0,3A RS x230V, 0,4A RS x230V, 0,6A RS x230V, 1,2A Dim.mm Längd mm EMR15-130SV 130 svart 150 EMR15-130GR 130 grått 150 EMR33-130SV 130 svart 330 EMR33-130GR 130 grått 330 EMR50-130SV 130 svart 500 EMR50-130GR 130 grått 500 EMR75-130SV 130 svart 750 EMR75-130GR 130 grått 750 EMR SV 130 svart 1000 EMR GR 130 grått 1000 EMR15-150SV 150 svart 150 EMR15-150GR 150 grått 150 Emaljrör och detaljer i dim 175 mm och svart utförande finns på lager NSP, för aktuellt sortiment och pris kontakta oss. Dim.mm Längd mm EMR33-150SV 150 svart 330 EMR33-150GR 150 grått 330 EMR50-150SV 150 svart 500 EMR50-150GR 150 grått 500 EMR75-150SV 150 svart 750 EMR75-150GR 150 grått 750 EMR SV 150 svart 1000 EMR GR 150 grått 1000 TELESKOPRÖR mm För anslutning av spisar och kaminer. Färg svart. Dim.mm Längd mm EMRTEL /150 ProduktgruPP455 ProduktgruPP455 ProduktgruPP455 ProduktgruPP430 ProduktgruPP430 Regulator/Styrning ÖVERGÅNG Automatisk styrning med temperaturgivare. Denna styrning ger möjlighet att starta/stoppa rökgasfläkten beroende på rökgastemperaturen i skorstenen. EFC 18 Passar till fläkt RS9-14 AUT. Med en EFC16-styrning kan skorstensdraget regleras steglöst. Styrningarna har en på/avknapp och en lysdiod som lyser när fläkten är på. Ju längre knappen vrids åt höger, efter att ha passerat på/av-punkten, desto långsammare går rökgasfläkten. EFC 16 Passar till fläkt RS9-14 ProduktgruPP455 ProduktgruPP455 ProduktgruPP455 Trådlös styrning för rökgasfläktar med lös manöverpanel med attraktiv design.tillsammans med temperaturgivaren ger denna styrning flera funktioner, bl.a. start/stopp-styrning beroende på rökgastemperaturen i skorstenen och larm om rökgastemperaturen blir för hög. Dessutom finns det en funktion som ger en signal när du behöver fylla på mer bränsle. Passar till fläkt RS 9-14 EW 40 styrenhet exausto EMALJERAD BÖJ 90 böj med eller utan sotluckaför anslutning av spisar och kaminer. Färg svart alt. grå. EMB90SL-130SV EMB90-130SV EMB90SL-130GR EMB90-130GR EMB90SL-150SV EMB90-150SV EMB90SL-150GR EMB90-150GR ProduktgruPP430 Dim. mm gr.böj m/sotlucka svart gr.böj u/sotluck svart gr.böj m/sotlucka grå gr.böj u/sotlucka grå gr.böj m/sotlucka svart gr:böj u/sotlucka svart gr:böj m/sotlucka grå gr:böj u/sotlucka grå EMALJERAD BÖJ 90 böj med eller utan sotluckaför anslutning av spisar och kaminer. Färg svart alt. grå. EXTRA KORT/KOMPAKT Dim. mm EMB-K90SL-130SV gr. böj/sotlucka svart EMB-K90SL-130GR gr. böj/sotlucka grå EMB-K90SL-150SV gr. böj/sotlucka svart EMB-K90SL-150GR gr. böj/sotlucka grå ProduktgruPP430 Dim. mm EMÖG 125/130GR Emalj ög grå EMÖG 125/130SV Emalj ög svart EMÖG 130/150GR Emalj ög grå EMÖG 130/150SV Emalj ög svart EMÖG 125/150GR Emalj ög grå EMÖG 125/150SV Emalj ög svart EMÖG GR *ög måttbest grå EMÖG SV *ög måttbest svart EMÖG GR *ög måttbest grå EMÖG SV *ög måttbest svar * lackerat, rostfritt stål ProduktgruPP430 EMALJERAD BÖJ 45 böj med eller utan sotlucka. För anslutning av spisar och kaminer. Färg svart alt. grå. ARBETSBRYTARE Enligt lag krävs att man monterar en arbetsbrytare nära rökgasfläkten, så att t.ex. sotaren kan bryta strömmen till rökgasfläkten. Rökgasfläktens styrning avgör vilken arbetsbrytare som ska användas. Levereras inkl.monteringsbeslag. REP-AFB 2-polig för EFC16 + EFC 35 REPSW2x16 4-polig för EFC18,EFC21 och EFC25 MOTFLÄNSAR För stålskorstenar måste alltid rökgasfläkten monteras med en fläns. Flänsen minskar vibrationerna och är ett stabilt underlag för rökgasfläkten. Välj diameter/fläkttyp/flänstyp nedan. FR mm/RSV 009 FR mm/RS RSV 012 FR mm/RS RS RSV 014 FR mm/RS RSV 016 FR2-02 Åttakantig/ mm/RS FR3-02 Åttakantig/ mm/RS EMALJERAD TÄCKRING Med klämfjäder. Gen en snygg övergång mellan murverk och emaljrör. Färg svart alt. grå. EMTR-130 GR EMTR-130 SV EMTR-150 GR EMTR-150 SV Täckring klämfjäder 130 grå Täckring klämfjäder 130 svart Täckring klämfjäder 150 grå Täckring klämfjäder 10 svart EMALJERAD BÖJ böj utan sotlucka. För anslutning av spisar och kaminer. Färg svart alt. grå. EMB15-130GR EMB15-130SV EMB15-150GR EMB15-150SV EMB30-130GR EMB30-130SV EMB30-150GR EMB30-150SV Dim. mm 130/15 grå 130/15 svart 150/15 grå 150/15 svart 130/30 grå 130/30 svart 150/30 grå 150/30 svart Dim.mm EMB45SL-130SV böj m/sotlucka svart EMB45-130SV böj u/sotlucka svart EMB45SL-130GR böj m/sotlucka grå EMB45-130GR böj u/sotlucka grå EMB45SL-150SV böj m/sotlucka svart EMB45-150SV böj u/sotlucla svart EMB45SL-150GR böj m/sotlucka grå EMB45-150GR böj u/sotlucka grå EXTRA KORT/KOMPAKT/Utan sotlucka EMB45K-130SV böj u/sotlucka svart EMB45K-130GR böj u/sotlucka grå EMB45K-150SV böj u/sotlucla svart EMB45K-150GR böj u/sotlucka grå ProduktgruPP455 ProduktgruPP455-1 ProduktgruPP430 ProduktgruPP430 ProduktgruPP

18 KAMIN/ELDSTADSTILLBEHÖR Forts. 8mm drevgarn rekomenderas KAMIN/ELDSTADSTILLBEHÖR Forts. EMALJERAD INMURNINGSHYLSA DJUP 85 MM Ger möjlighet till temperaturrörelse för anslutningsröret som tätas med eldfast tätningsgarn. Färg svart. Dim.mm EMIS-130SV 130 EMIS-150SV 150 RÖKGASSPJÄLL MED RÖR Färg svart alt. grå. Dim. mm EMR24SP-130SV 130 spjäll i rör längd 240 mm svart EMR24SP-150SV 150 spjäll i rör längd 240 mm svart EMR24SP-150GR 150 spjäll i rör längd 240 mm grå NSP ANSLUTNINGSSATS För snabb och smidig anslutning av spisinsats i öppen spis. Längd 900 m/m. Diam. inv. mått NA5 NA6UK Utan kona NA6 162 VARMLUFT/GJUTJÄRNSGALLER För spiskåpa med separat inmurningsram. GJG 1 GJG 2 IR-GJG1 IR-GJG2 Storlek 230x205 mm 200x180 mm Inmurningsram Inmurningsram ProduktgruPP451 VARMLUFT/GJUTJÄRNSGALLER För spiskåpa. GJG 3 IR-GJG3 Storlek 140x215 mm Inmurningsram ProduktgruPP451 VARMLUFT/GJUTJÄRNSGALLER För spiskåpa. GJGR1 IR-GJGR1 Storlek 205x120 mm Inmurningsram ProduktgruPP451 ProduktgruPP430 ProduktgruPP430 ProduktgruPP401 UPPTÄCK NSP VARIFLEX! Patenterad! GJUTJÄRNSRÖR Dim. 160 mm. VARIFLEX Manuellt vridbart anslutningsrör till spisar och braskaminer Invändig Produkt diameter Längd/mm VFX VFX VFX VFX VARMLUFTGALLER FLEX MED INMURNINGSRAM Flexibelt svartlackerat metallgaller för spiskåpor, murverk etc. Gallret är böjbart och passar också välvda spiskåpor. Max temp.300 C Levereras med inmurningsram. Yttermått Inmurnings- Produkt mm mått mm 300x x110 VLG 8 FX 272 VARMLUFT/ GJUTJÄRNSGALLER För spiskåpa. VLG 1 VLG1-IR Storlek 280x210 mm Inmurningsram varmluftgaller VLG1 ProduktgruPP444-1 Mått GJ1 Rör nr. 1, 165 mm GJ2 Rör nr. 2, 245 mm GJ3 Rör nr. 3, 315 mm GJ4S Böj nr. 4 GJ5 Böj 45, lång GJ6 Böj 45, kort GJ7 Rör nr. 7, 530 mm ProduktgruPP451 INMURNINGSSTOS OVAL Oval anslutningsstos för köksspisar. ISGJOV 26 ISGJOV 27 ISGJOV 28 Inv. mått, mm 190x77 182x82 155x77 ProduktgruPP444 GJUTJÄRNSOVAL-125 För övergång mellan rörsystem och köksspis. GJOV-125 GJOV GJOV-125L GJOV ProduktgruPP444 Inv mått, mm 193x76 185x83 155x78 227x90 VARMLUFT/GJUTJÄRNSGALLER För spiskåpa. VLG 2 VLG2-IR ProduktgruPP444-1 Storlek 275x225 mm Inmurningsram varmluftgaller VARMLUFT/GJUTJÄRNSGALLER För spiskåpa. VLG 3 VLG3-IR ProduktgruPP444-1 Storlek 345x270 Inmurningsram varlmluftgaller VARMLUFT/GJUTJÄRNSGALLER För spiskåpa. VLG 4 VLG4-IR Storlek 145x145 mm Inmurningsram varmluftgaller ProduktgruPP444-1 GJUTJÄRNSSTOS OVAL Oval anslutningsstos för köksspisar. Inv. mått, mm GJSOV 186x72 GJSOV x72 GJSOV x72 ProduktgruPP451 VRIDSPJÄLL Mått VSPJ 150x x150 mm VSPJ 225x x225 mm VSPJ 150x x225 mm VSPJ 225x x150 mm VSH Handtag ProduktgruPP451-1 SKJUTSPJÄLL Mått SSPJ x330 mm ProduktgruPP443-1 SMIDE VARMLUFT/GJUTJÄRNSGALLER För spiskåpa. VLG 5 VLG5-IR Storlek 275x95 mm Inmurningsram varmluftgaller VARMLUFT/GJUTJÄRNSGALLER För spiskåpa. VLG 6 VLG6-IR Storlek 275x145 mm Inmurningsram varmluftgaller VARMLUFT/GJUTJÄRNSGALLER För spiskåpa. VLG 7 VLG7-IR Storlek 100x50 mm Inmurningsram varmluftgaller SKJUTSPJÄLL IDEALSPJÄLL Mått ISP 325x195 mm TILLUFTSSPJÄLL För extern tilluft till eldstad ø100 alt 125mm. Standardlängd spjällaxel 375 mm (kapningsbar). Diam.mm VSPV VSPV VSPV-160G 160 (tät) SPISJÄRN /KÅPSTÖD Kraftigt fyrkantstål 25 mm. Komplett med täckbrickor. SJV Spisjärnplatta Mått 25x25x1000 mm ProduktgruPP444-1 ProduktgruPP444-1 ProduktgruPP444-1 ProduktgruPP272 ProduktgruPP432-1 ProduktgruPP

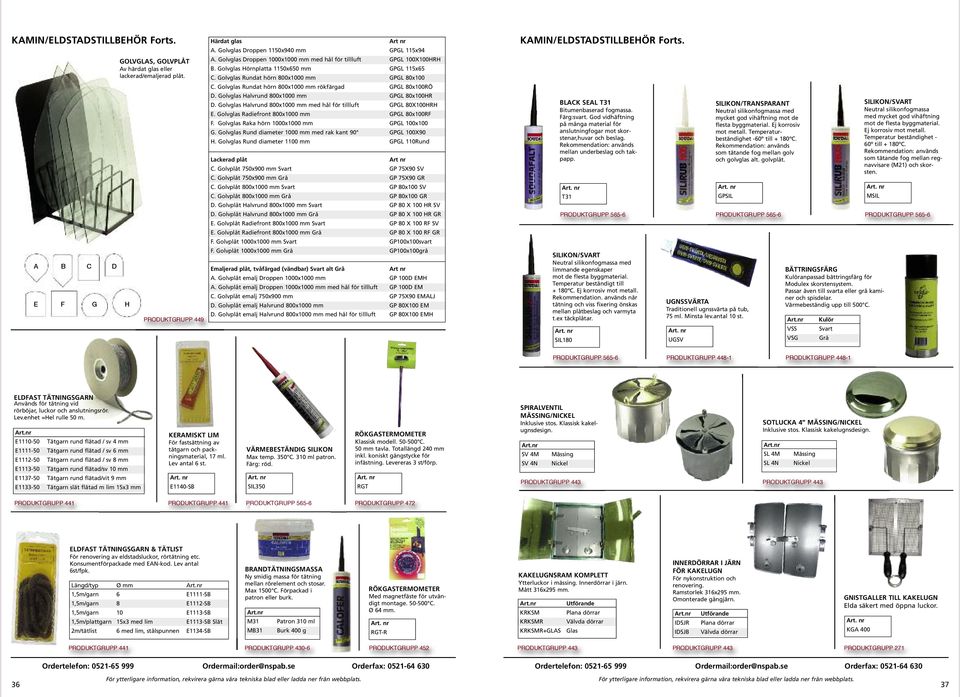

19 KAMIN/ELDSTADSTILLBEHÖR Forts. A B C D E F G H GOLVGLAS, GOLVPLÅT Av härdat glas eller lackerad/emaljerad plåt. ProduktgruPP449 Härdat glas Art nr A. Golvglas Droppen 1150x940 mm GPGL 115x94 A. Golvglas Droppen 1000x1000 mm med hål för tillluft GPGL 100X100HRH B. Golvglas Hörnplatta 1150x650 mm GPGL 115x65 C. Golvglas Rundat hörn 800x1000 mm GPGL 80x100 C. Golvglas Rundat hörn 800x1000 mm rökfärgad GPGL 80x100RÖ D. Golvglas Halvrund 800x1000 mm GPGL 80x100HR D. Golvglas Halvrund 800x1000 mm med hål för tillluft GPGL 80X100HRH E. Golvglas Radiefront 800x1000 mm GPGL 80x100RF F. Golvglas Raka hörn 1000x1000 mm GPGL 100x100 G. Golvglas Rund diameter 1000 mm med rak kant 90 GPGL 100X90 H. Golvglas Rund diameter 1100 mm GPGL 110Rund Lackerad plåt Art nr C. Golvplåt 750x900 mm Svart GP 75X90 SV C. Golvplåt 750x900 mm Grå GP 75X90 GR C. Golvplåt 800x1000 mm Svart GP 80x100 SV C. Golvplåt 800x1000 mm Grå GP 80x100 GR D. Golvplåt Halvrund 800x1000 mm Svart GP 80 X 100 HR SV D. Golvplåt Halvrund 800x1000 mm Grå GP 80 X 100 HR GR E. Golvplåt Radiefront 800x1000 mm Svart GP 80 X 100 RF SV E. Golvplåt Radiefront 800x1000 mm Grå GP 80 X 100 RF GR F. Golvplåt 1000x1000 mm Svart GP100x100svart F. Golvplåt 1000x1000 mm Grå GP100x100grå Emaljerad plåt, tvåfärgad (vändbar) Svart alt Grå Art nr A. Golvplåt emalj Droppen 1000x1000 mm GP 100D EMH A. Golvplåt emalj Droppen 1000x1000 mm med hål för tillluft GP 100D EM C. Golvplåt emalj 750x900 mm GP 75X90 EMALJ D. Golvplåt emalj Halvrund 800x1000 mm GP 80X100 EM D. Golvplåt emalj Halvrund 800x1000 mm med hål för tillluft GP 80X100 EMH KAMIN/ELDSTADSTILLBEHÖR Forts. BLACK SEAL T31 Bitumenbaserad fogmassa. Färg:svart. God vidhäftning på många material för anslutningfogar mot skorstenar,huvar och beslag. Rekommendation: används mellan underbeslag och takpapp. T31 SILIKON/SVART Neutral silikonfogmassa med limmande egenskaper mot de flesta byggmaterial. Temperatur beständigt till + 180ºC. Ej korrosiv mot metall. Rekommendation. används när tätning och viss fixering önskas mellan plåtbeslag och varmyta t.ex täckplåtar. UGNSSVÄRTA Traditionell ugnssvärta på tub, 75 ml. Minsta lev.antal 10 st. SILIKON/TRANSPARANT Neutral silikonfogmassa med mycket god vihäftning mot de flesta byggmaterial. Ej korrosiv mot metall. Temperaturbeständighet -60º till + 180ºC. Rekommendation: används som tätande fog mellan golv och golvglas alt. golvplåt. GPSIL BÄTTRINGSFÄRG Kulöranpassad bättringsfärg för Modulex skorstensystem. Passar även till svarta eller grå kaminer och spisdelar. Värmebeständig upp till 500 C. SILIKON/SVART Neutral silikonfogmassa med mycket god vihäftning mot de flesta byggmaterial. Ej korrosiv mot metall. Temperatur beständighet - 60º till + 180ºC. Rekommendation: används som tätande fog mellan regnavvisare (M21) och skorsten. MSIL ProduktgruPP565-6 ProduktgruPP565-6 ProduktgruPP565-6 SIL180 UGSV VSS VSG Kulör Svart Grå ProduktgruPP565-6 ProduktgruPP448-1 ProduktgruPP448-1 ELDFAST TÄTNINGSGARN Används för tätning vid rörböjar, luckor och anslutningsrör. Lev.enhet =Hel rulle 50 m. E Tätgarn rund flätad / sv 4 mm E Tätgarn rund flätad / sv 6 mm E Tätgarn rund flätad / sv 8 mm E Tätgarn rund flätad/sv 10 mm E Tätgarn rund flätad/vit 9 mm E Tätgarn slät flätad m lim 15x3 mm KERAMISKT LIM För fastsättning av tätgarn och packningsmaterial, 17 ml. Lev antal 6 st. E1140-SB VÄRMEBESTÄNDIG SILIKON Max temp. 350 C. 310 ml patron. Färg: röd. SIL350 RÖKGASTERMOMETER Klassisk modell C. 50 mm tavla. Totallängd 240 mm inkl. koniskt gängstycke för infästning. Levereras 3 st/förp. RGT SPIRALVENTIL MÄSSING/NICKEL Inklusive stos. Klassisk kakelugnsdesign. SV 4M SV 4N Mässing Nickel ProduktgruPP443 SOTLUCKA 4 MÄSSING/NICKEL Inklusive stos. Klassisk kakelugnsdesign. SL 4M SL 4N Mässing Nickel ProduktgruPP443 ProduktgruPP441 ProduktgruPP441 ProduktgruPP565-6 ProduktgruPP472 ELDFAST TÄTNINGSGARN & TÄTLIST För renovering av eldstadsluckor, rörtätning etc. Konsumentförpackade med EAN-kod. Lev antal 6st/fpk. Längd/typ Ø mm 1,5m/garn 6 E1111-SB 1,5m/garn 8 E1112-SB 1,5m/garn 10 E1113-SB 1,5m/plattgarn 15x3 med lim E1113-SB Slät 2m/tätlist 6 med lim, stålspunnen E1134-SB BRANDTÄTNINGSMASSA Ny smidig massa för tätning mellan rörelement och stosar. Max 1500 C. Förpackad i patron eller burk. M31 MB31 Patron 310 ml Burk 400 g RÖKGASTERMOMETER Med magnetfäste för utvändigt montage C. Ø 64 mm. RGT-R KAKELUGNSRAM KOMPLETT Ytterluckor i mässing. Innerdörrar i järn. Mått 316x295 mm. KRKSM KRKSMR KRKSMR+GLAS Utförande Plana dörrar Välvda dörrar Glas INNERDÖRRAR I JÄRN FÖR KAKELUGN För nykonstruktion och renovering. Ramstorlek 316x295 mm. Omonterade gångjärn. IDSJR IDSJB Utförande Plana dörrar Välvda dörrar GNISTGALLER TILL KAKELUGN Elda säkert med öppna luckor. KGA 400 ProduktgruPP441 ProduktgruPP430-6 ProduktgruPP452 ProduktgruPP443 ProduktgruPP443 ProduktgruPP

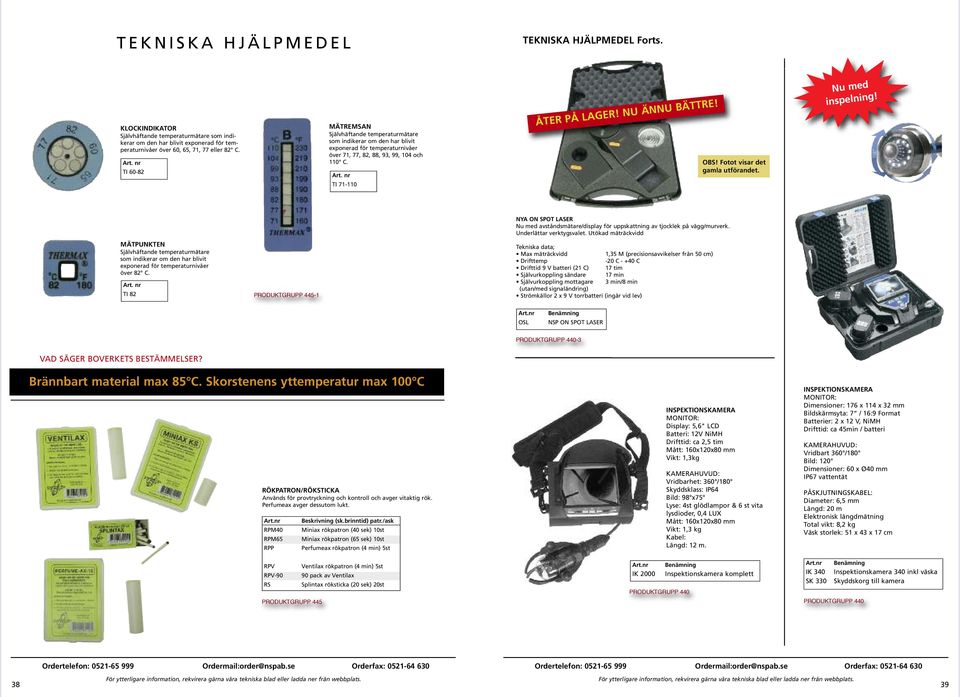

20 T E K N I S K A H J Ä L P M E D E L TEKNISKA HJÄLPMEDEL Forts. KLOCKINDIKATOR Självhäftande temperaturmätare som indikerar om den har blivit exponerad för temperaturnivåer över 60, 65, 71, 77 eller 82 C. TI MÄTREMSAN Självhäftande temperaturmätare som indikerar om den har blivit exponerad för temperaturnivåer över 71, 77, 82, 88, 93, 99, 104 och 110 C. TI ÅTER PÅ LAGER! NU ÄNNU BÄTTRE! OBS! Fotot visar det gamla utförandet. Nu med inspelning! MÄTPUNKTEN Självhäftande temperaturmätare som indikerar om den har blivit exponerad för temperaturnivåer över 82 C. TI 82 ProduktgruPP445-1 NYA ON SPOT LASER Nu med avståndsmätare/display för uppskattning av tjocklek på vägg/murverk. Underlättar verktygsvalet. Utökad mäträckvidd Tekniska data; Max mäträckvidd 1,35 M (precisionsavvikelser från 50 cm) Drifttemp -20 C C Drifttid 9 V batteri (21 C) 17 tim Självurkoppling sändare 17 min Självurkoppling mottagare 3 min/8 min (utan/med signaländring) Strömkällor 2 x 9 V torrbatteri (ingår vid lev) OSL Benämning NSP ON SPOT LASER ProduktgruPP440-3 VAD SÄGER BOVERKETS BESTÄMMELSER? Brännbart material max 85 C. Skorstenens yttemperatur max 100 C RÖKPATRON/RÖKSTICKA Används för provtryckning och kontroll och avger vitaktig rök. Perfumeax avger dessutom lukt. RPM40 RPM65 RPP RPV RPV-90 RS ProduktgruPP445 Beskrivning (sk.brinntid) patr./ask Miniax rökpatron (40 sek) 10st Miniax rökpatron (65 sek) 10st Perfumeax rökpatron (4 min) 5st Ventilax rökpatron (4 min) 5st 90 pack av Ventilax Splintax röksticka (20 sek) 20st IK 2000 ProduktgruPP440 INSPEKTIONSKAMERA MONITOR: Display: 5,6" LCD Batteri: 12V NiMH Drifttid: ca 2,5 tim Mått: 160x120x80 mm Vikt: 1,3kg KAMERAHUVUD: Vridbarhet: 360 /180 Skyddsklass: IP64 Bild: 98 x75 Lyse: 4st glödlampor & 6 st vita lysdioder, 0,4 LUX Mått: 160x120x80 mm Vikt: 1,3 kg Kabel: Längd: 12 m. Benämning Inspektionskamera komplett INSPEKTIONSKAMERA MONITOR: Dimensioner: 176 x 114 x 32 mm Bildskärmsyta: 7 / 16:9 Format Batterier: 2 x 12 V, NiMH Drifttid: ca 45min / batteri KAMERAHUVUD: Vridbart 360 /180 Bild: 120 Dimensioner: 60 x Ø40 mm IP67 vattentät PÅSKJUTNINGSKABEL: Diameter: 6,5 mm Längd: 20 m Elektronisk längdmätning Total vikt: 8,2 kg Väsk storlek: 51 x 43 x 17 cm IK 340 SK 330 Benämning Inspektionskamera 340 inkl väska Skyddskorg till kamera ProduktgruPP
