1 SKORSTENAR Landy Royal Landy 2001 DW Moderna skorstenar för alla eldstäder

2 LANDY VENT INTERNATIONAL AB Funktion och trygghet med Vi vänder på uttrycket ingen rök utan eld till ingen eld utan rök. Därmed vill vi sätta fokus på det faktum att en rätt anpassad skorstenslösning är en förutsättning för en effektiv och säker eldning oavsett typ av eldstad. Skorstenen är kanske den viktigaste byggnadsdelen i ett hus. Den ska ta hand om heta rökgaser på ett säkert sätt. Vad som kan hända med en undermålig skorsten har vi tyvärr sett alltför många exempel på. Skorstenen måste också anpassas till olika typer av eldstäder. Olika förutsättningar gäller för eldning med ved, pellets, spannmål, olja etc. Som en följd av detta ställs också olika krav på skorstenen för att säkerställa funktionen och därmed exempelvis verkningsgraden på anläggningen. Vi har certifi erade produkter för alla typer av lösningar från bostäder till industriella anläggningar. Flexibla lösningar enkelt montage Förutom att tillhandahålla produkter av hög kvalitet kan vi också med våra skorstenssystem uppfylla de estetiska kraven som gör att skorstenen blir ett så harmoniskt inslag som möjligt i olika miljöer. Det gör vi bland annat genom att erbjuda alternativa utföranden på yttermanteln. Du kan välja mellan blank rostfri, borstad rostfri, svartlackerad eller grålackerad. De fi nns som lagervara i de vanligaste dimensionerna. Våra skorstenssystem LANDY 2001 DW och LANDY ROYAL är uppbyggda kring ett brett sortiment av komponenter som öppnar dörren för mycket fl exibla installationer och därmed stor frihet när det gäller placeringen av eldstad. Alla rördelar, såväl raka längder som böjar, är färdigisolerade och enkla att sammanfoga. Det innebär ett problemfritt och snabbt montage och därmed lägre kostnader.

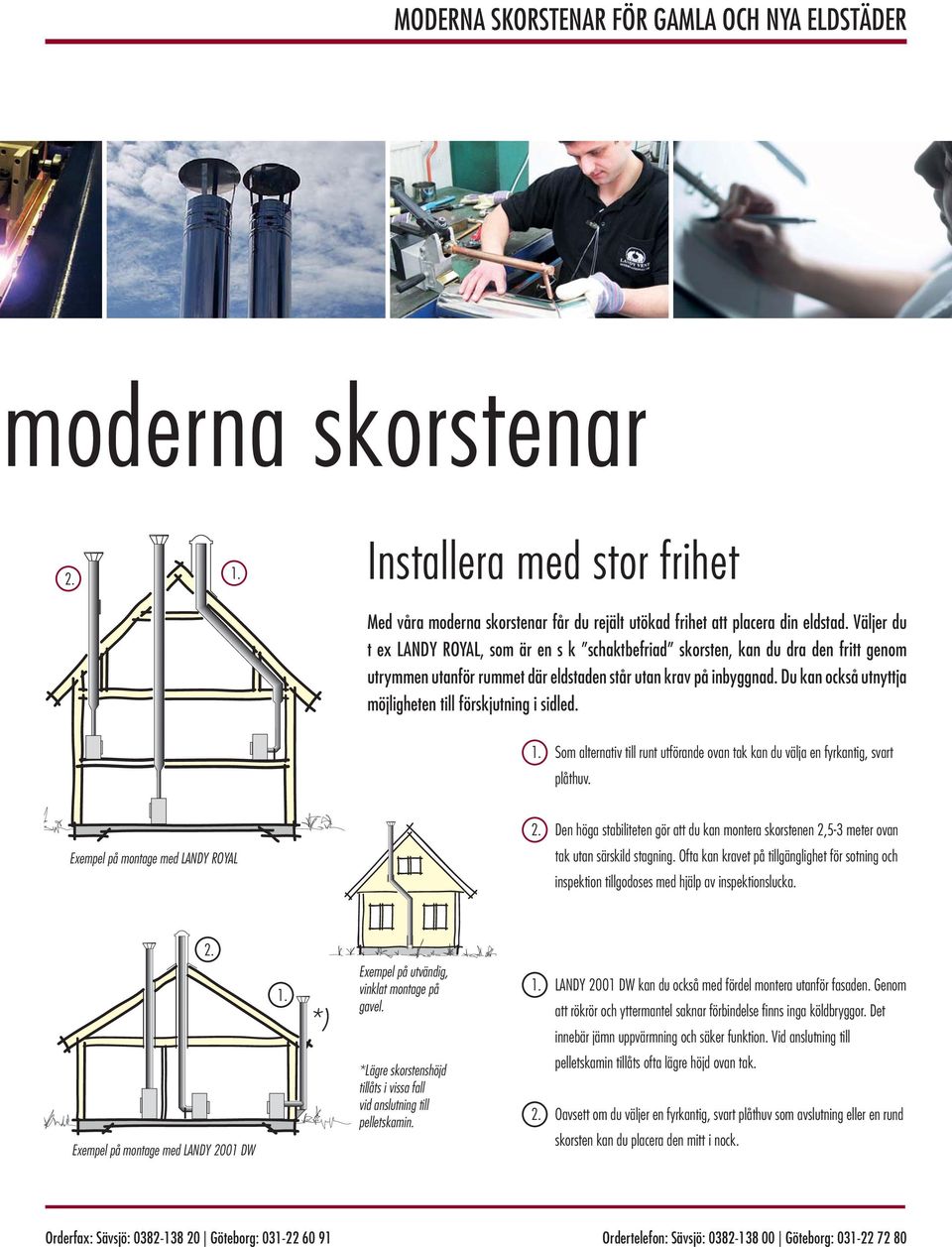

3 MODERNA SKORSTENAR FÖR GAMLA OCH NYA ELDSTÄDER moderna skorstenar Installera med stor frihet Med våra moderna skorstenar får du rejält utökad frihet att placera din eldstad. Väljer du t ex LANDY ROYAL, som är en s k schaktbefriad skorsten, kan du dra den fritt genom utrymmen utanför rummet där eldstaden står utan krav på inbyggnad. Du kan också utnyttja möjligheten till förskjutning i sidled. 1. Som alternativ till runt utförande ovan tak kan du välja en fyrkantig, svart plåthuv. 2. Den höga stabiliteten gör att du kan montera skorstenen 2,5-3 meter ovan Exempel på montage med LANDY ROYAL tak utan särskild stagning. Ofta kan kravet på tillgänglighet för sotning och inspektion tillgodoses med hjälp av inspektionslucka *) Exempel på utvändig, vinklat montage på gavel. 1. LANDY 2001 DW kan du också med fördel montera utanför fasaden. Genom att rökrör och yttermantel saknar förbindelse fi nns inga köldbryggor. Det innebär jämn uppvärmning och säker funktion. Vid anslutning till Exempel på montage med LANDY 2001 DW *Lägre skorstenshöjd tillåts i vissa fall vid anslutning till pelletskamin. pelletskamin tillåts ofta lägre höjd ovan tak. 2. Oavsett om du väljer en fyrkantig, svart plåthuv som avslutning eller en rund skorsten kan du placera den mitt i nock.

4 LANDY ROYAL LANDY ROYAL LANDY ROYAL TM är ett skorstenssystem som medger montage utan temperaturskyddande omslutning (schakt). Skorstenen är godkänd för anslutning till eldstäder med självdrag och där rökgastemperaturen inte överstiger 450 C. Skorstenen är byggd med dubbla isoleringsskikt med ett inre skikt bestående av aluminiumsilikat, mellanliggande strålningsfolie och ett yttre skikt av komprimerad mineralull. Den totala isoleringstjockleken är c:a 60 mm. Detta ger en mycket bra isoleringsförmåga som innebär jämt drag och optimal rökgashastighet. Rökröret är tillverkat i rostfritt syrafast stål med 0,6 mm tjocklek i stålkvalitet EN Yttermanteln är som standard pulverbrännlackerad i svart eller grå färg. Rökrör och yttermantel är helt separerade vilket innebär att värmebryggor eliminerats. Skorstenen bärs upp på yttermanteln och varje rökrörsektion tar på så sätt upp sin egen expansion. LANDY ROYAL TM fi nns som lagerhållen standard i dimensionerna 120 och 150 mm men kan även levereras i dimension 180, 200 och 250 mm. I systemet ingår ett brett sortiment av längder, böjar, T-rör, upphängningsbeslag, takstosar mm. Vid en normalinstallation byggs skorstensavsnittet i eldstadsrummet med komponenter ur system Landy 2001 DW varefter övergång sker till LANDY ROYAL TM innan bjälklagsgenomgång. Skorstenen monterar du genom att skjuta ihop de olika modulerna och sedan fi xera och täta med låsband. Böjar med olika vinklar liksom andra detaljer skapar fl exibilitet och underlättar montaget. Svart Grå Blank LANDY ROYAL TM kan du få med yttermantel i olika utseende. För att kunna erbjuda snabba leveranser lagerhåller vi standarddimensionerna 120 mm och 150 mm i svart och grått utförande. Därutöver kan du mot särskild beställning och lite längre leveranstid få dessa, liksom även de större dimensionerna, i utförande med blank eller borstad rostfri yttermantel.

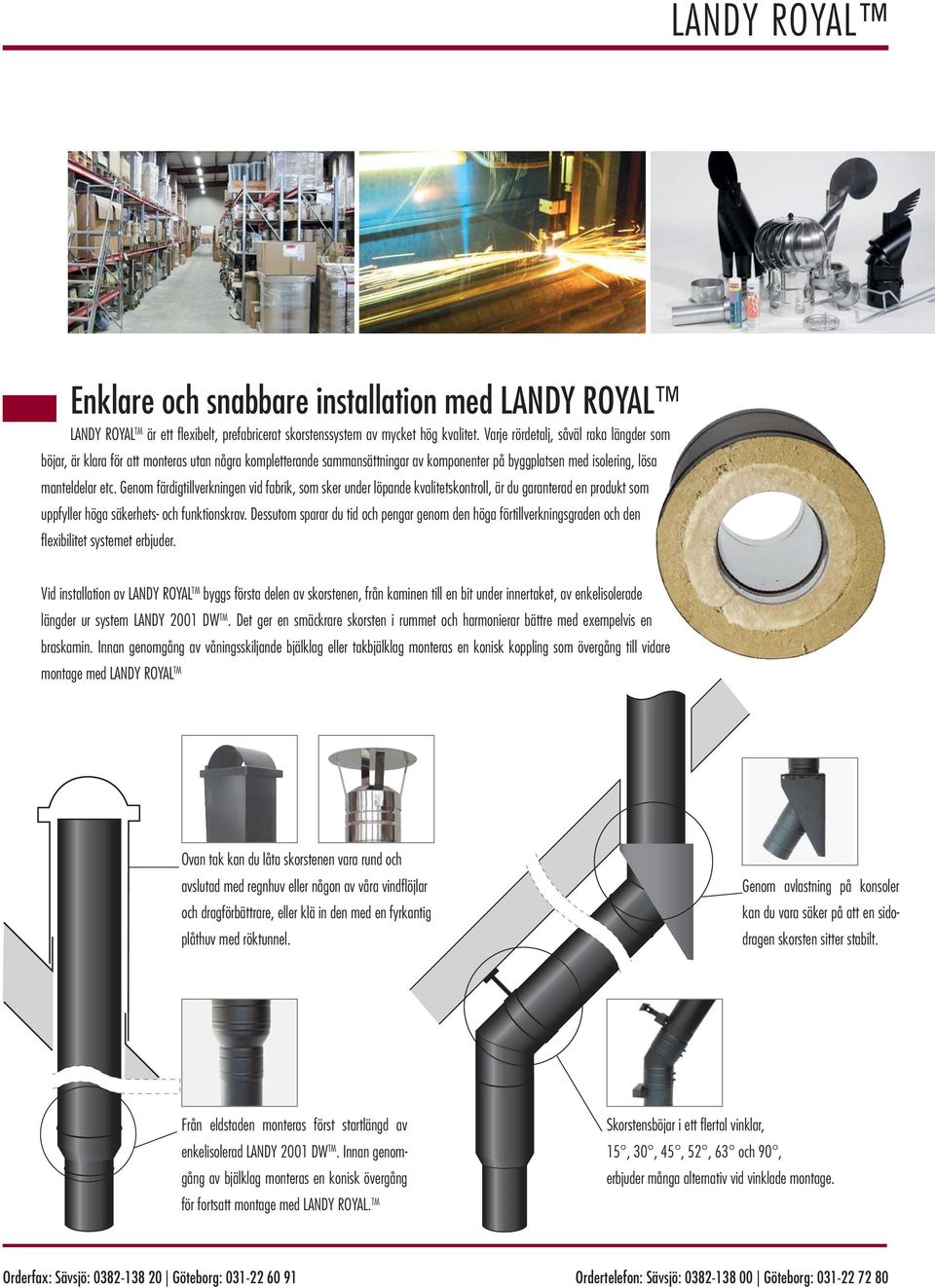

5 LANDY ROYAL Enklare och snabbare installation med LANDY ROYAL LANDY ROYAL TM är ett fl exibelt, prefabricerat skorstenssystem av mycket hög kvalitet. Varje rördetalj, såväl raka längder som böjar, är klara för att monteras utan några kompletterande sammansättningar av komponenter på byggplatsen med isolering, lösa manteldelar etc. Genom färdigtillverkningen vid fabrik, som sker under löpande kvalitetskontroll, är du garanterad en produkt som uppfyller höga säkerhets- och funktionskrav. Dessutom sparar du tid och pengar genom den höga förtillverkningsgraden och den fl exibilitet systemet erbjuder. Vid installation av LANDY ROYAL TM byggs första delen av skorstenen, från kaminen till en bit under innertaket, av enkelisolerade längder ur system LANDY 2001 DW TM. Det ger en smäckrare skorsten i rummet och harmonierar bättre med exempelvis en braskamin. Innan genomgång av våningsskiljande bjälklag eller takbjälklag monteras en konisk koppling som övergång till vidare montage med LANDY ROYAL TM Ovan tak kan du låta skorstenen vara rund och avslutad med regnhuv eller någon av våra vindfl öjlar och dragförbättrare, eller klä in den med en fyrkantig plåthuv med röktunnel. Genom avlastning på konsoler kan du vara säker på att en sidodragen skorsten sitter stabilt. Från eldstaden monteras först startlängd av enkelisolerad LANDY 2001 DW TM. Innan genomgång av bjälklag monteras en konisk övergång för fortsatt montage med LANDY ROYAL. TM Skorstensböjar i ett fl ertal vinklar, 15, 30, 45, 52, 63 och 90, erbjuder många alternativ vid vinklade montage.

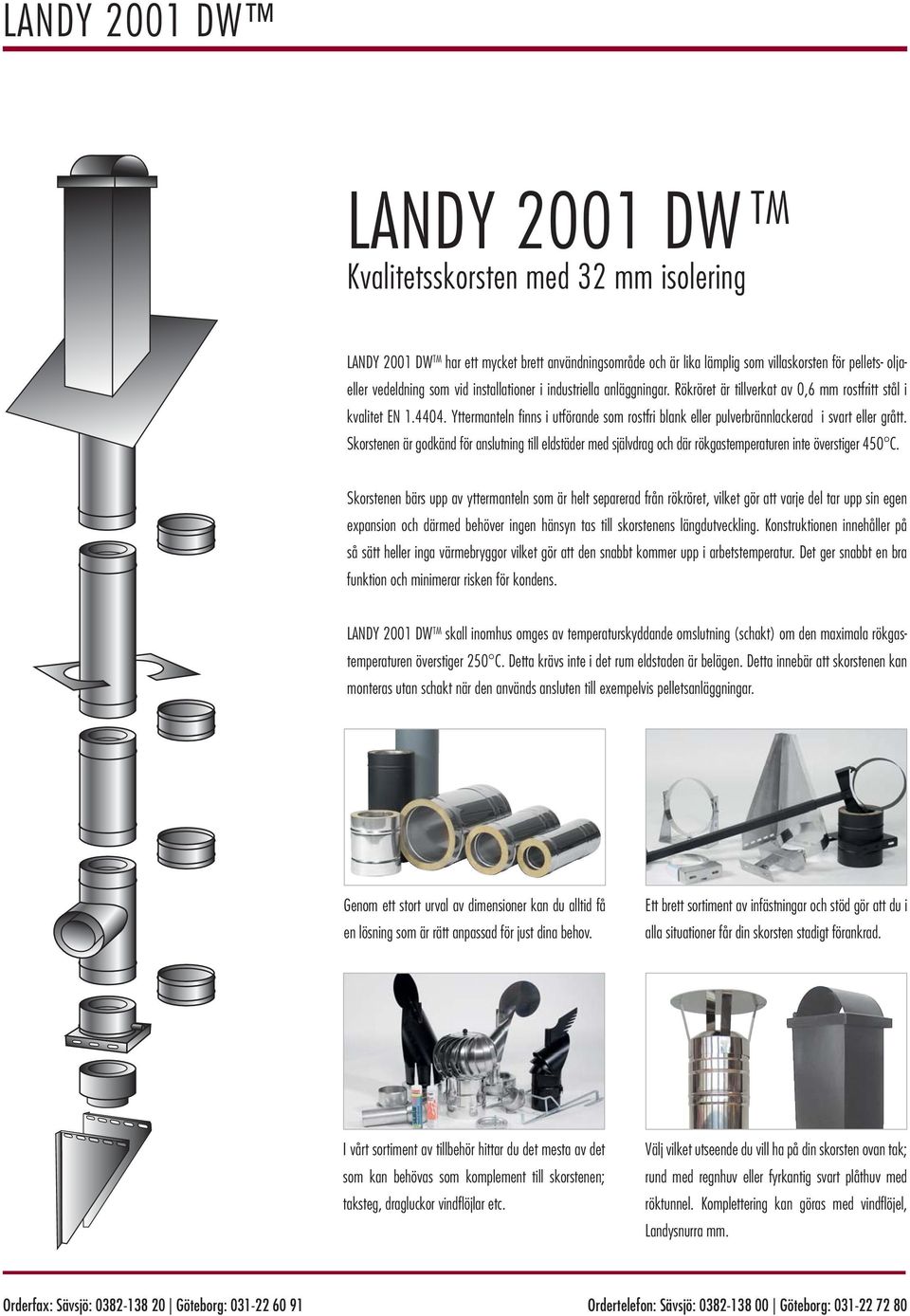

6 LANDY 2001 DW LANDY 2001 DW TM Kvalitetsskorsten med 32 mm isolering LANDY 2001 DW TM har ett mycket brett användningsområde och är lika lämplig som villaskorsten för pellets- oljaeller vedeldning som vid installationer i industriella anläggningar. Rökröret är tillverkat av 0,6 mm rostfritt stål i kvalitet EN Yttermanteln fi nns i utförande som rostfri blank eller pulverbrännlackerad i svart eller grått. Skorstenen är godkänd för anslutning till eldstäder med självdrag och där rökgastemperaturen inte överstiger 450 C. Skorstenen bärs upp av yttermanteln som är helt separerad från rökröret, vilket gör att varje del tar upp sin egen expansion och därmed behöver ingen hänsyn tas till skorstenens längdutveckling. Konstruktionen innehåller på så sätt heller inga värmebryggor vilket gör att den snabbt kommer upp i arbetstemperatur. Det ger snabbt en bra funktion och minimerar risken för kondens. LANDY 2001 DW TM skall inomhus omges av temperaturskyddande omslutning (schakt) om den maximala rökgastemperaturen överstiger 250 C. Detta krävs inte i det rum eldstaden är belägen. Detta innebär att skorstenen kan monteras utan schakt när den används ansluten till exempelvis pelletsanläggningar. Genom ett stort urval av dimensioner kan du alltid få en lösning som är rätt anpassad för just dina behov. Ett brett sortiment av infästningar och stöd gör att du i alla situationer får din skorsten stadigt förankrad. I vårt sortiment av tillbehör hittar du det mesta av det som kan behövas som komplement till skorstenen; taksteg, dragluckor vindfl öjlar etc. Välj vilket utseende du vill ha på din skorsten ovan tak; rund med regnhuv eller fyrkantig svart plåthuv med röktunnel. Komplettering kan göras med vindfl öjel, Landysnurra mm.

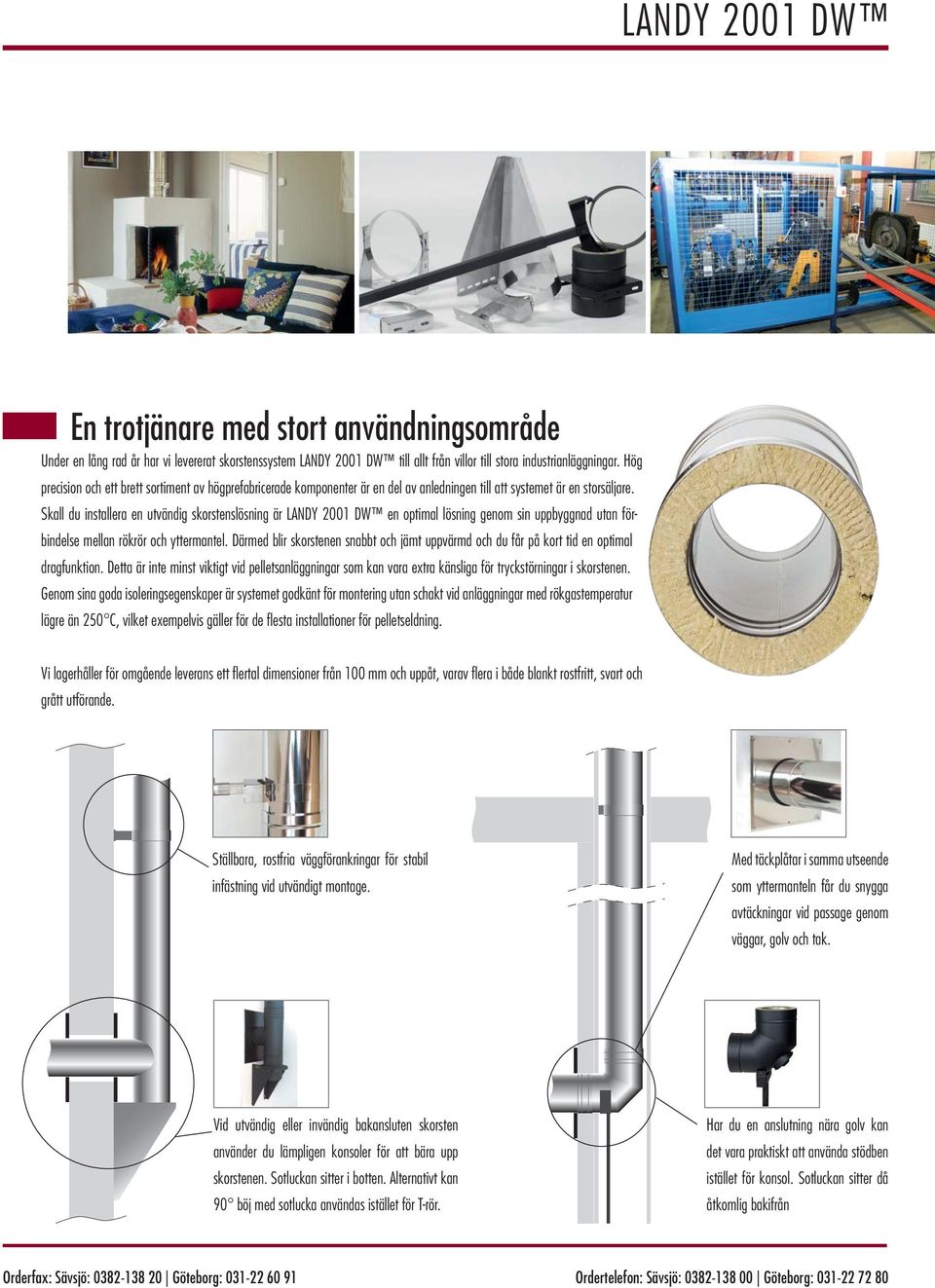

7 LANDY 2001 DW En trotjänare med stort användningsområde Under en lång rad år har vi levererat skorstenssystem LANDY 2001 DW till allt från villor till stora industrianläggningar. Hög precision och ett brett sortiment av högprefabricerade komponenter är en del av anledningen till att systemet är en storsäljare. Skall du installera en utvändig skorstenslösning är LANDY 2001 DW en optimal lösning genom sin uppbyggnad utan förbindelse mellan rökrör och yttermantel. Därmed blir skorstenen snabbt och jämt uppvärmd och du får på kort tid en optimal dragfunktion. Detta är inte minst viktigt vid pelletsanläggningar som kan vara extra känsliga för tryckstörningar i skorstenen. Genom sina goda isoleringsegenskaper är systemet godkänt för montering utan schakt vid anläggningar med rökgastemperatur lägre än 250 C, vilket exempelvis gäller för de fl esta installationer för pelletseldning. Vi lagerhåller för omgående leverans ett fl ertal dimensioner från 100 mm och uppåt, varav fl era i både blankt rostfritt, svart och grått utförande. Ställbara, rostfria väggförankringar för stabil infästning vid utvändigt montage. Med täckplåtar i samma utseende som yttermanteln får du snygga avtäckningar vid passage genom väggar, golv och tak. Vid utvändig eller invändig bakansluten skorsten använder du lämpligen konsoler för att bära upp skorstenen. Sotluckan sitter i botten. Alternativt kan 90 böj med sotlucka användas istället för T-rör. Har du en anslutning nära golv kan det vara praktiskt att använda stödben istället för konsol. Sotluckan sitter då åtkomlig bakifrån

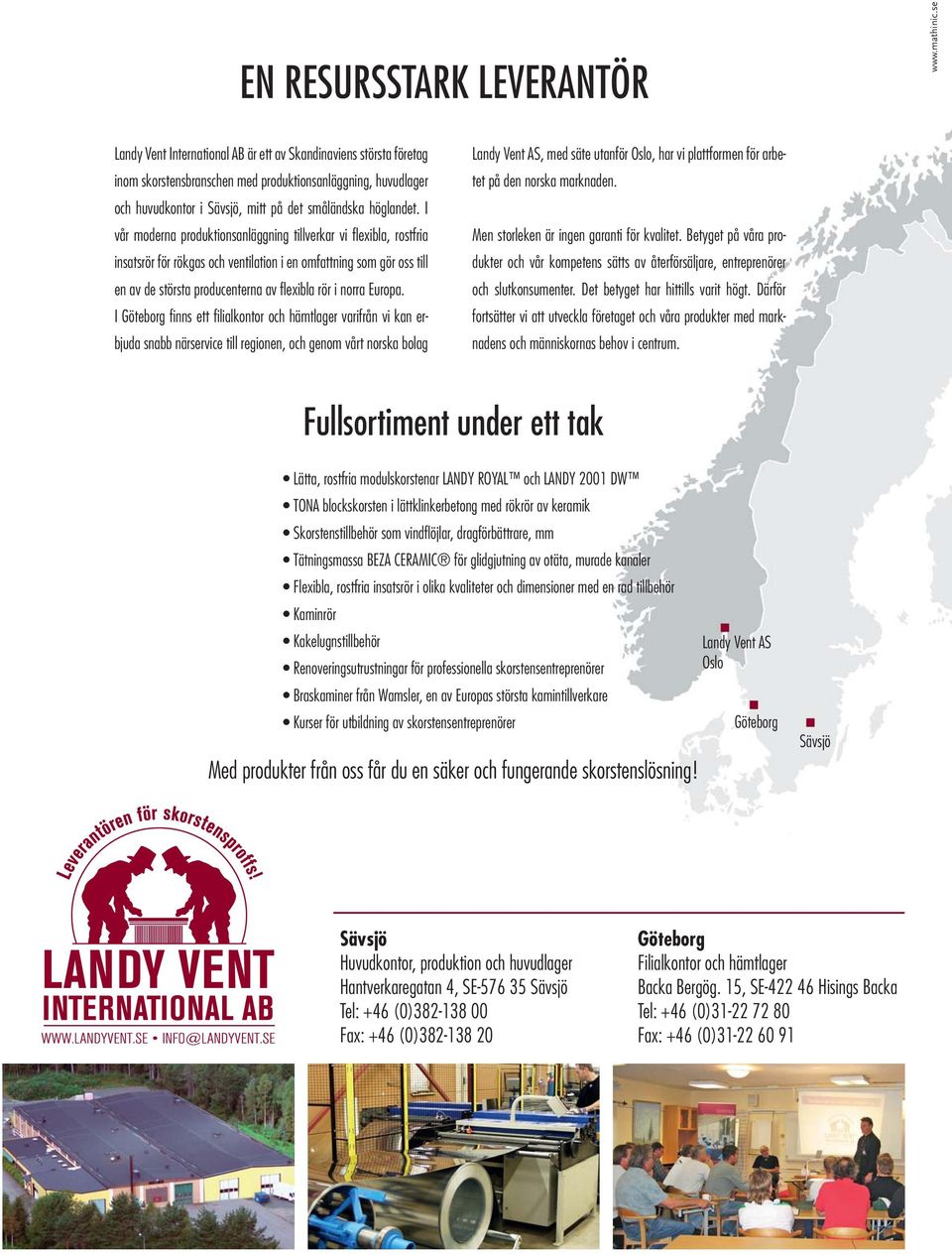

8 EN RESURSSTARK LEVERANTÖR Landy Vent International AB är ett av Skandinaviens största företag inom skorstensbranschen med produktionsanläggning, huvudlager och huvudkontor i Sävsjö, mitt på det småländska höglandet. I vår moderna produktionsanläggning tillverkar vi fl exibla, rostfria insatsrör för rökgas och ventilation i en omfattning som gör oss till en av de största producenterna av fl exibla rör i norra Europa. I Göteborg fi nns ett fi lialkontor och hämtlager varifrån vi kan erbjuda snabb närservice till regionen, och genom vårt norska bolag Landy Vent AS, med säte utanför Oslo, har vi plattformen för arbetet på den norska marknaden. Men storleken är ingen garanti för kvalitet. Betyget på våra produkter och vår kompetens sätts av återförsäljare, entreprenörer och slutkonsumenter. Det betyget har hittills varit högt. Därför fortsätter vi att utveckla företaget och våra produkter med marknadens och människornas behov i centrum. Fullsortiment under ett tak Lätta, rostfria modulskorstenar LANDY ROYAL och LANDY 2001 DW TONA blockskorsten i lättklinkerbetong med rökrör av keramik Skorstenstillbehör som vindfl öjlar, dragförbättrare, mm Tätningsmassa BEZA CERAMIC för glidgjutning av otäta, murade kanaler Flexibla, rostfria insatsrör i olika kvaliteter och dimensioner med en rad tillbehör Kaminrör Kakelugnstillbehör Renoveringsutrustningar för professionella skorstensentreprenörer Braskaminer från Wamsler, en av Europas största kamintillverkare Kurser för utbildning av skorstensentreprenörer Med produkter från oss får du en säker och fungerande skorstenslösning! Landy Vent AS Oslo Göteborg Sävsjö Sävsjö Huvudkontor, produktion och huvudlager Hantverkaregatan 4, SE Sävsjö Tel: +46 (0) Fax: +46 (0) Göteborg Filialkontor och hämtlager Backa Bergög. 15, SE Hisings Backa Tel: +46 (0) Fax: +46 (0)
