REC ALKON. Modulskorsten i syrafast, rostfritt stål

Transkript

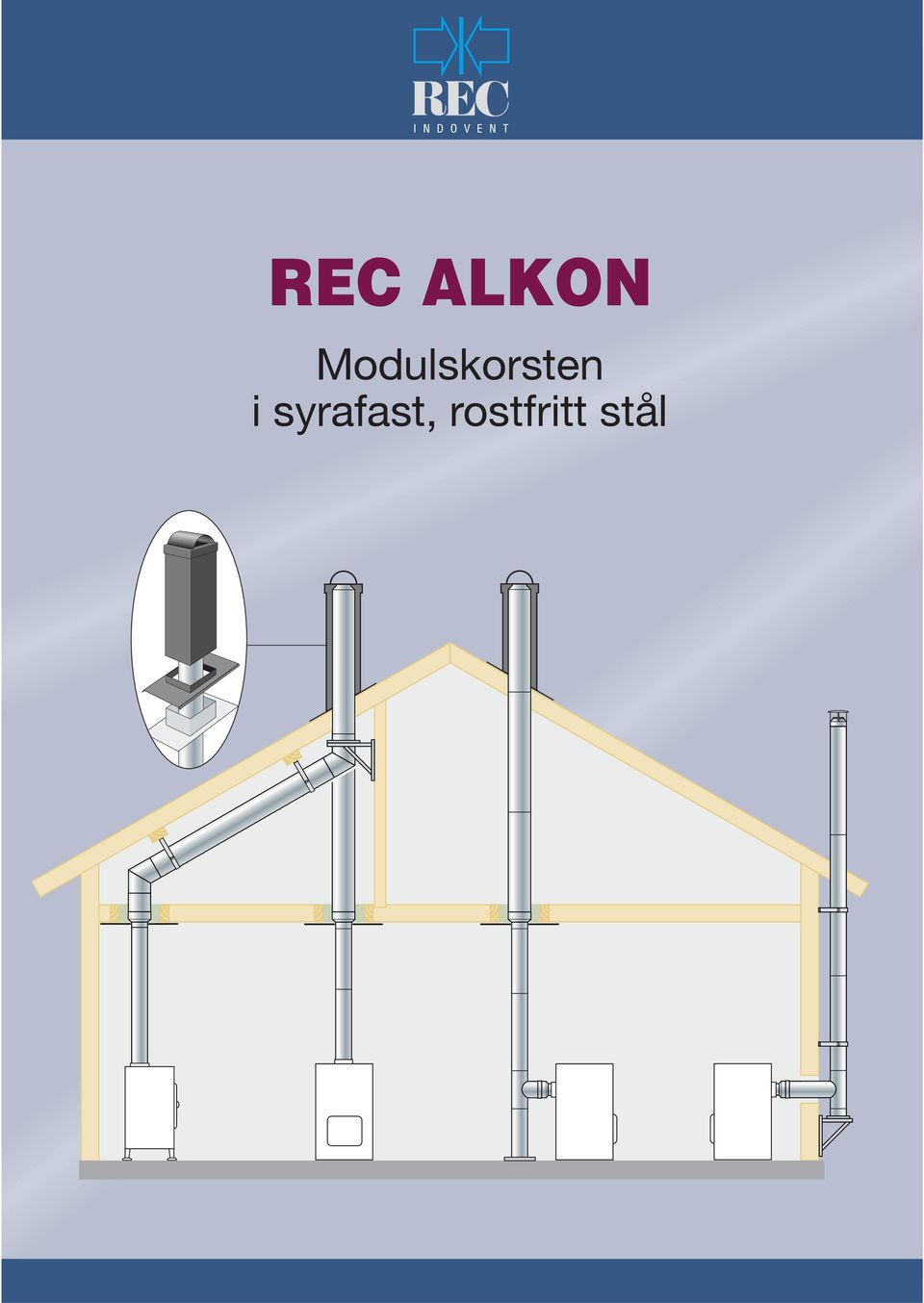

1 Modulskorsten i syrafast, rostfritt stål

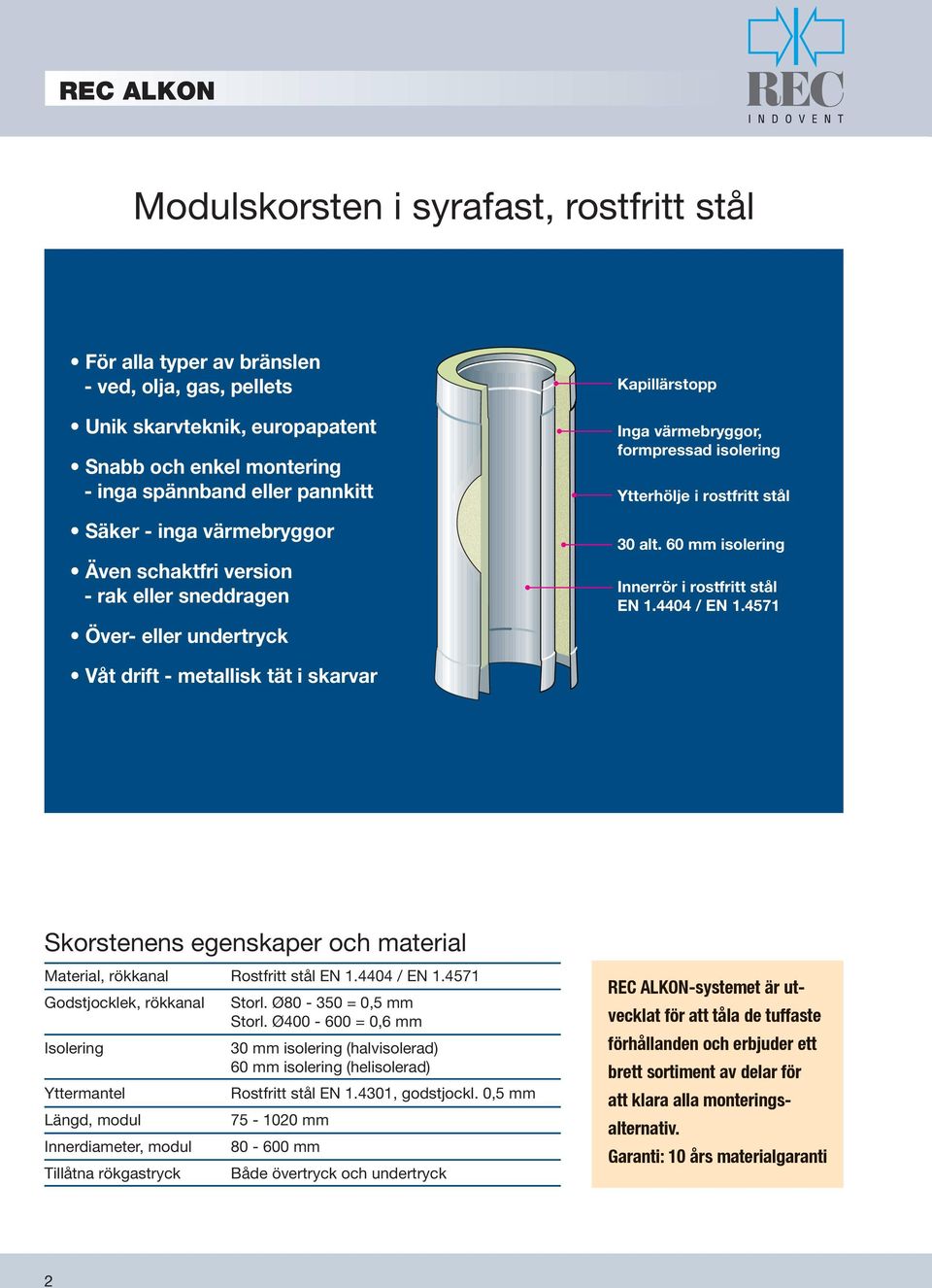

2 Modulskorsten i syrafast, rostfritt stål För alla typer av bränslen - ved, olja, gas, pellets Unik skarvteknik, europapatent Snabb och enkel montering - inga spännband eller pannkitt Säker - inga värmebryggor Även schaktfri version - rak eller sneddragen Över- eller undertryck Kapillärstopp Inga värmebryggor, formpressad isolering Ytterhölje i rostfritt stål 30 alt. 60 mm isolering Innerrör i rostfritt stål EN / EN Våt drift - metallisk tät i skarvar Skorstenens egenskaper och material Material, rökkanal Rostfritt stål EN / EN Godstjocklek, rökkanal Isolering Yttermantel Längd, modul Innerdiameter, modul Tillåtna rökgastryck Storl. Ø = 0,5 mm Storl. Ø = 0,6 mm 30 mm isolering (halvisolerad) 60 mm isolering (helisolerad) Rostfritt stål EN , godstjockl. 0,5 mm mm mm Både övertryck och undertryck REC ALKON-systemet är utvecklat för att tåla de tuffaste förhållanden och erbjuder ett brett sortiment av delar för att klara alla monteringsalternativ. Garanti: 10 års materialgaranti 2

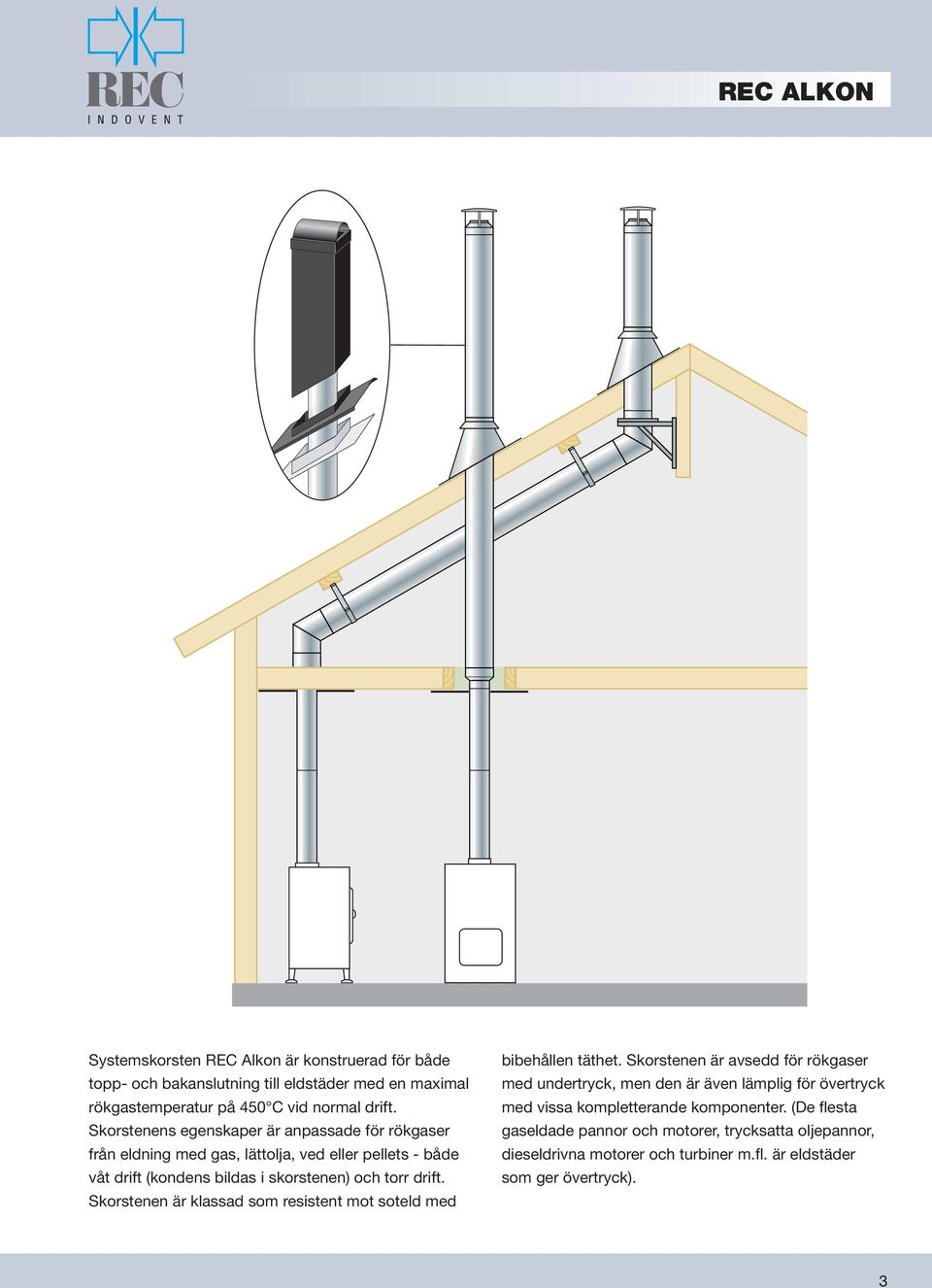

3 Systemskorsten REC Alkon är konstruerad för både topp- och bakanslutning till eldstäder med en maximal rökgastemperatur på 450 C vid normal drift. Skorstenens egenskaper är anpassade för rökgaser från eldning med gas, lättolja, ved eller pellets - både våt drift (kondens bildas i skorstenen) och torr drift. Skorstenen är klassad som resistent mot soteld med bibehållen täthet. Skorstenen är avsedd för rökgaser med undertryck, men den är även lämplig för övertryck med vissa kompletterande komponenter. (De flesta gaseldade pannor och motorer, trycksatta oljepannor, dieseldrivna motorer och turbiner m.fl. är eldstäder som ger övertryck). 3

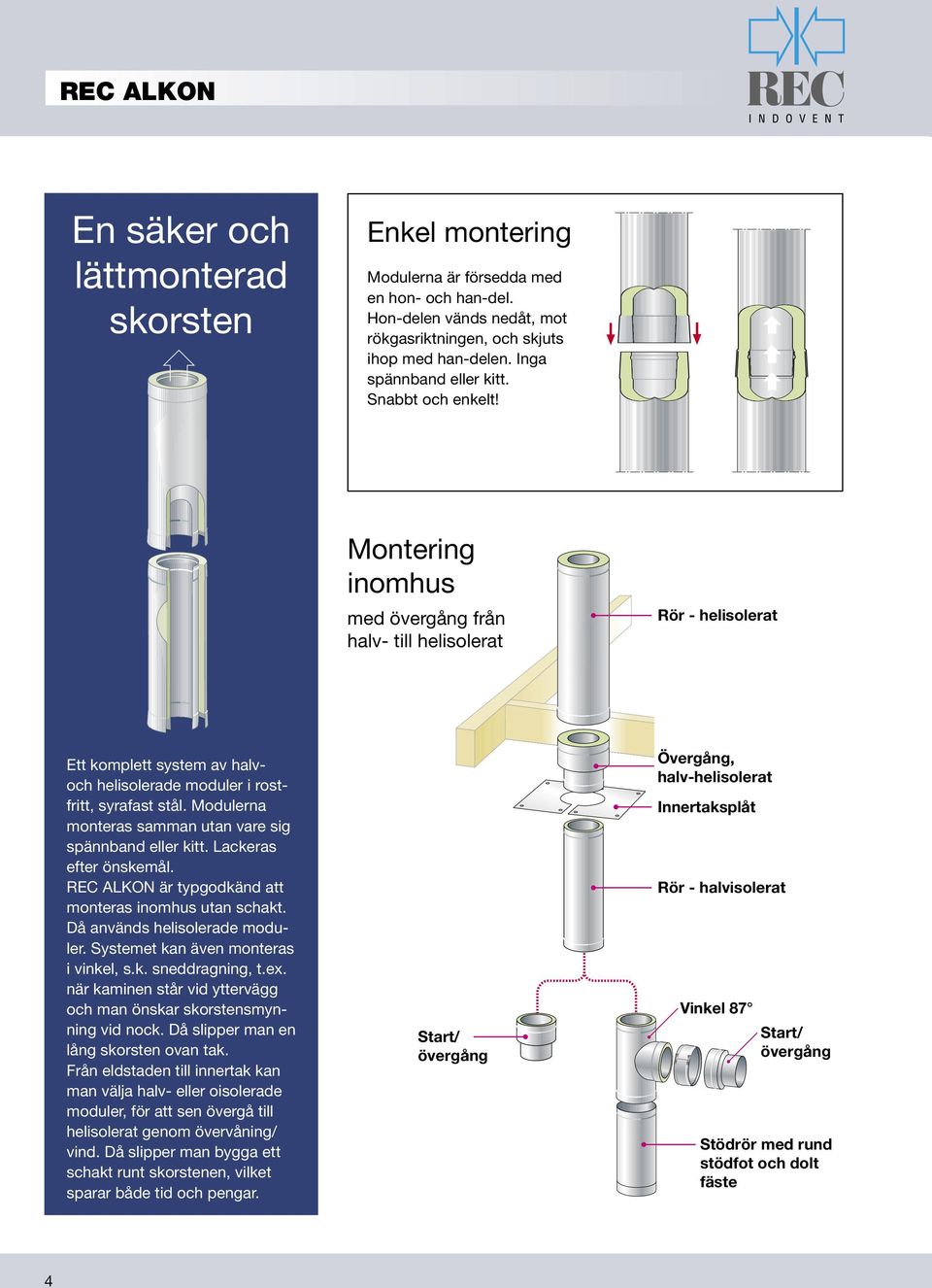

4 En säker och lättmonterad skorsten Enkel montering Modulerna är försedda med en hon- och han-del. Hon-delen vänds nedåt, mot rökgasriktningen, och skjuts ihop med han-delen. Inga spännband eller kitt. Snabbt och enkelt! Montering inomhus med övergång från halv- till helisolerat Rör - helisolerat Ett komplett system av halvoch helisolerade moduler i rostfritt, syrafast stål. Modulerna monteras samman utan vare sig spännband eller kitt. Lackeras efter önskemål. REC ALKON är typgodkänd att monteras inomhus utan schakt. Då används helisolerade moduler. Systemet kan även monteras i vinkel, s.k. sneddragning, t.ex. när kaminen står vid yttervägg och man önskar skorstensmynning vid nock. Då slipper man en lång skorsten ovan tak. Från eldstaden till innertak kan man välja halv- eller oisolerade moduler, för att sen övergå till helisolerat genom övervåning/ vind. Då slipper man bygga ett schakt runt skorstenen, vilket sparar både tid och pengar. Start/ övergång Övergång, halv-helisolerat Innertaksplåt Rör - halvisolerat Vinkel 87 Start/ övergång Stödrör med rund stödfot och dolt fäste 4

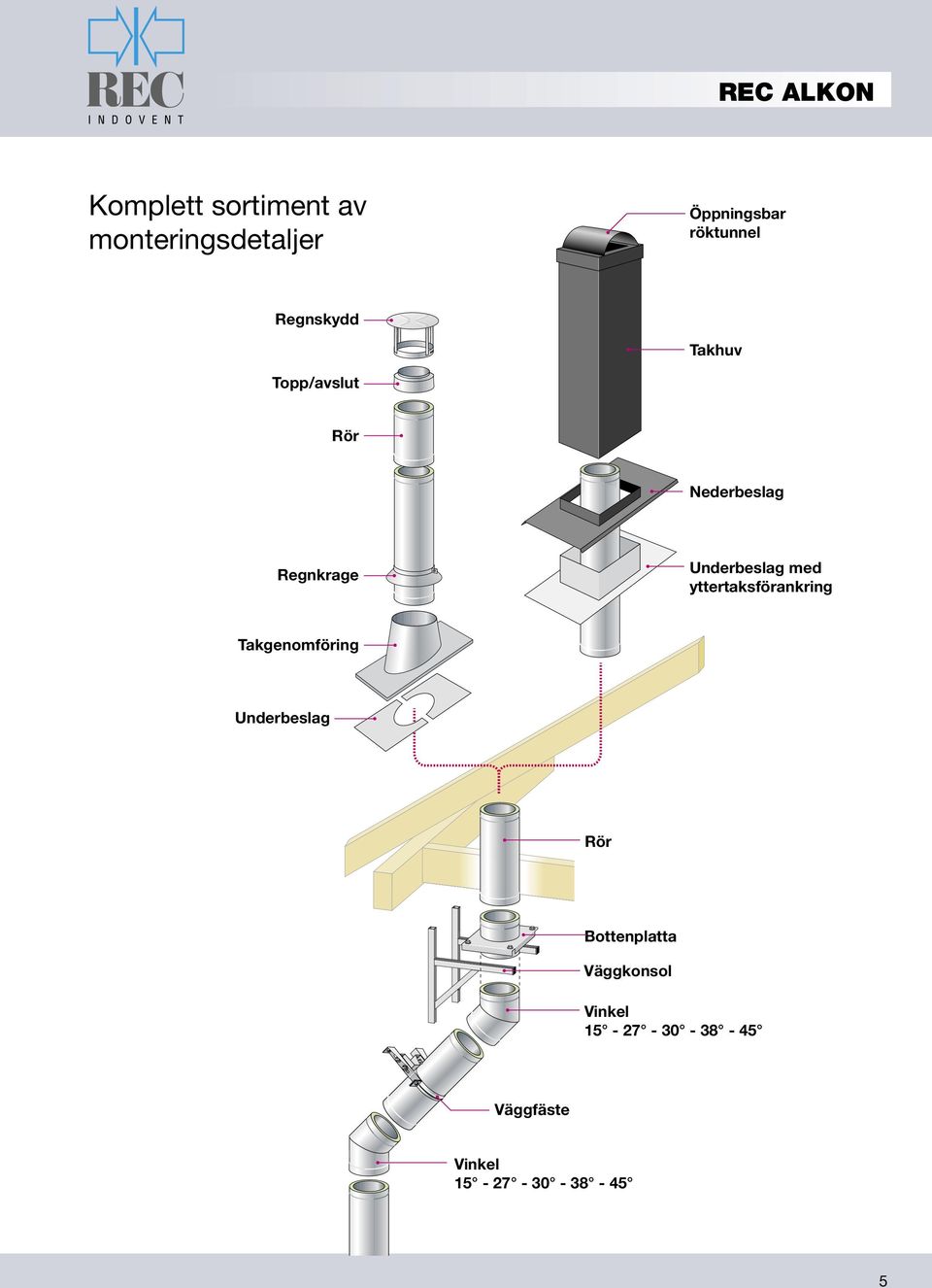

5 Komplett sortiment av monteringsdetaljer Öppningsbar röktunnel Regnskydd Takhuv Topp/avslut Rör Nederbeslag Regnkrage Underbeslag med yttertaksförankring Takgenomföring Underbeslag Rör Bottenplatta Väggkonsol Vinkel Väggfäste Vinkel

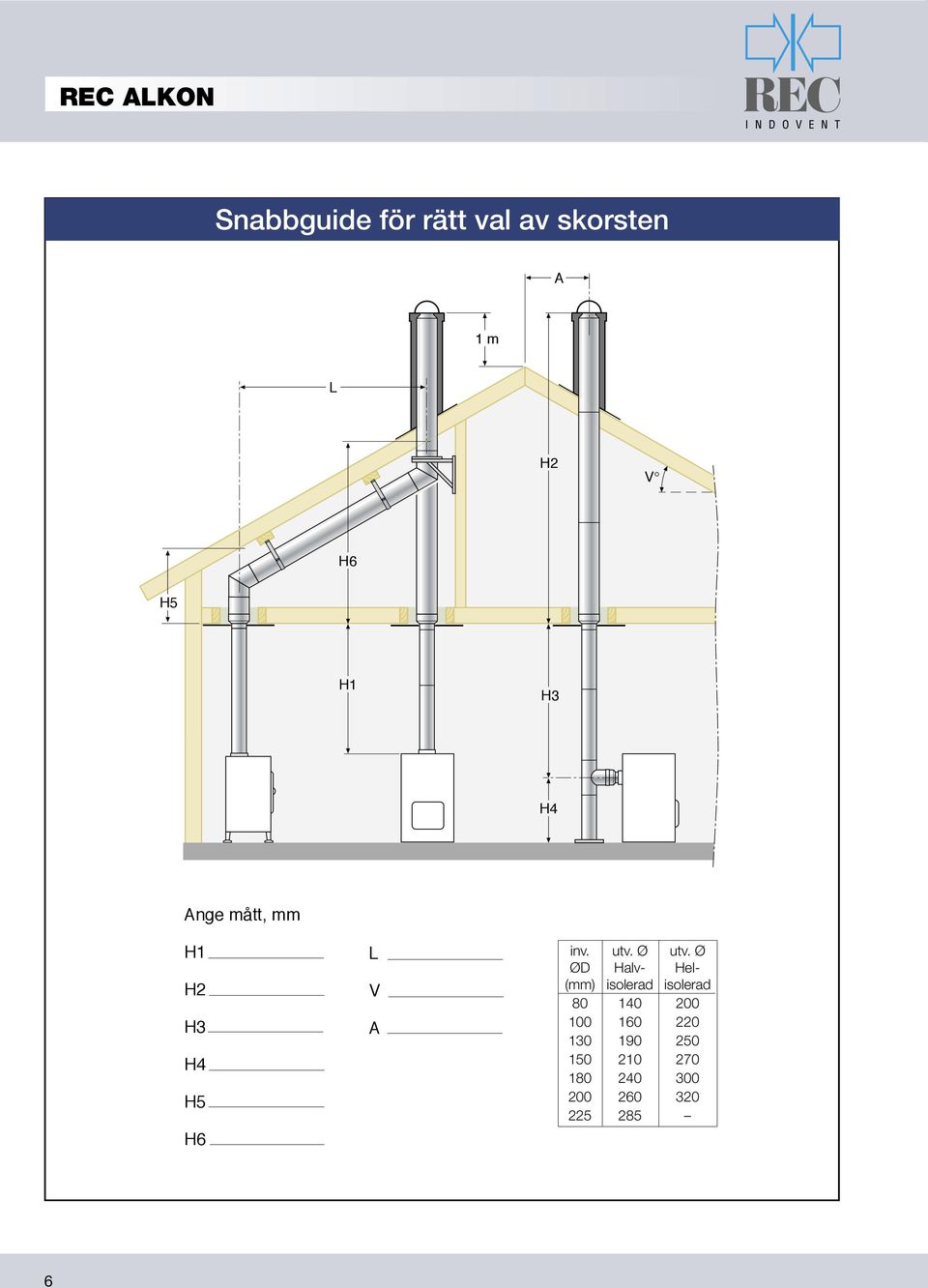

6 Snabbguide för rätt val av skorsten A 1 m L H2 V H6 H5 H1 H3 H4 Ange mått, mm H1 H2 H3 H4 H5 H6 L V A inv. utv. Ø utv. Ø ØD Halv- Hel- (mm) isolerad isolerad

7 nas. REC Indovent är anslutet till REPAregistret. 7. BRUKSSKEDET försurning, övergödning REC ALKON Kvalitet och Miljö ISO 9001 och ISO ligger till grund för styrningen av vår verksamhet. Tillsammans med våra leverantörer arbetar vi målmedvetet med att hålla utlovad produktkvalitet och leveranstid. MILJÖVARUDEKLARATION TRYGGHETSDOKUMENT REC ALKON Vi eftersträvar att minska användningen av miljöfarliga ämnen i de produkter som vi säljer och därmed minska belastningen på miljön. 1. PRODUKTBESKRIVNING DW Alkon är ett komplett system av halv- och helisolerade moduler i rostfritt syrafast stål. För rekommenderat användningsområde hänvisas till produktkatalog. Produktens livslängd: 10 års materialgaranti REC Indovent AB Kärragatan 2 Tel +46 (0) Box 37 Fax +46 (0) Ind. Hose Div. SE Mölndal Fax +46 (0) Vent. Div. Sweden info@rec-indovent.se VAT No. SE FÖRETAGSINFORMATION: Kvalitetscertifierat enligt ISO 9001:2000 Miljöcertifierat enligt ISO 14001:1996 Ej tillståndspliktigt enligt miljöskyddslagen Kvalitets- och miljökoordinator: Eva Nilsson Nedanstående data är angivna för REC Alkon i halvisolerat utförande. Utsläpp till luft vid materialframställning (uttryckt i g/rec Alkon): Koldioxid (CO 2 ) 39468,00 Svaveldioxid (SO 2 ) 85,58 Kväveoxid (NOx) 45,21 Ammoniak (NH 3 ) 23,10 Kontakta REC för en komplett Miljövarudeklaration och trygghetsdokument för REC ALKON. 2. TESTER OCH GODKÄNNANDEN DW Alkon är typgodkänd enligt TG-bevis nr INNEHÅLLSDEKLARATION Skorstenens rökkanal är tillverkat av rostfritt stål motsvarande EN / EN och yttermanteln är tillverkat av rostfritt stål motsvarande EN Skorstenen har isolering av stenull. Produkten innehåller ej ämnen som finns på Kemikalieinspektionens obseller begränsningslista. 4. INGÅENDE MATERIAL Stoft 7,71 5. PRODUKTION Energiåtgång under produktionsfasen: Uppgift saknas Utsläpp till vatten: Förekommer ej Utsläpp till luft: Försumbara Produktionsavfall (restprodukter): Uppgift saknas 6. DISTRIBUTION AV FÄRDIG PRODUKT Egenemissioner Emissionsfaktorer för stenull (uttryckt i µg/m 2 *h) TVOC < 20 Enskilda VOC < 5 Formaldehyd < UTTJÄNT PRODUKT Den uttjänta produkten medför ej farligt avfall. Det rostfria stålet som ingår i den uttjänta produkten bör källsorteras så att återanvändning alternativt återvinning med avseende på material underlättas. Råvaror: vikt-% vikt (kg) Emballage: Wellpapp samt pallar av trä. Detta kan material- eller energiåtervin- Stenull är ej brännbar eller komposterbar, men kan deponeras utan restriktioner. Garanti Vi lämnar 10 års materialgaranti på alla våra skorstensprodukter. Rostfritt stål 60 33,0 Stenull 40 22,0 Energiåtgång vid materialframställning (uttryckt i MJ/REC Alkon): Elektricitet 170,3 Fossila bränslen 253,0 Utsläpp till vatten vid materialframställning (uttryckt i g/rec Alkon): Nitratkväve (NO 3 -N) 18,8 Totalkväve (N tot ) 3,63 COD 0,76 Suspenderande partiklar 0,20 Transporter: Transportsätt: Lastbil Typ av drivmedel: Diesel MK1 (0,001 % svavel) Uppskattade utsläpp p.g.a. godstransport (uttryckt i g/rec Alkon): Koldioxid (CO 2 ) 2937,10 Kväveoxider (NOx) 25,53 Kolväten (HC) 1,47 Partiklar (PM) 0,39 Koloxid (CO) 2,81 Svaveldioxid (SO 2 ) 3,65* MILJÖPÅVERKAN Miljöeffekt som de största utsläppen p.g.a. materialframställningen förknippas med: N tot + NO 3 -N Övergödning, försurning COD Syreförbrukning i sjöar och hav Koldioxid Växthuseffekt Kväveoxider Marknära ozon, försurning, övergödning Svaveldioxid Försurning Kväveoxider Marknära ozon, 10. ÖVRIG INFORMATION Karakteriseringsfaktorer: GWP (Global Warming Potential [CO 2 -ekvivalent] ) Växthuseffekt ,10 Källa: Rostfritt stål - Avesta Polarit Stenull - Gullfiber AB AP (Acidification Potential [H+/g] ) Försurning 5,30 Mer djupgående miljöinformation kan fås från REC om så önskas. POCP (Photochemical Ozone Creation Potential [eten-ekvivalent] ) Marknära ozon 0,50 NP (Nutrification Potential [g O 2 /g] ) Övergödning 580,56 HT (Human Toxicity potential ) Giftighet 59,78 7

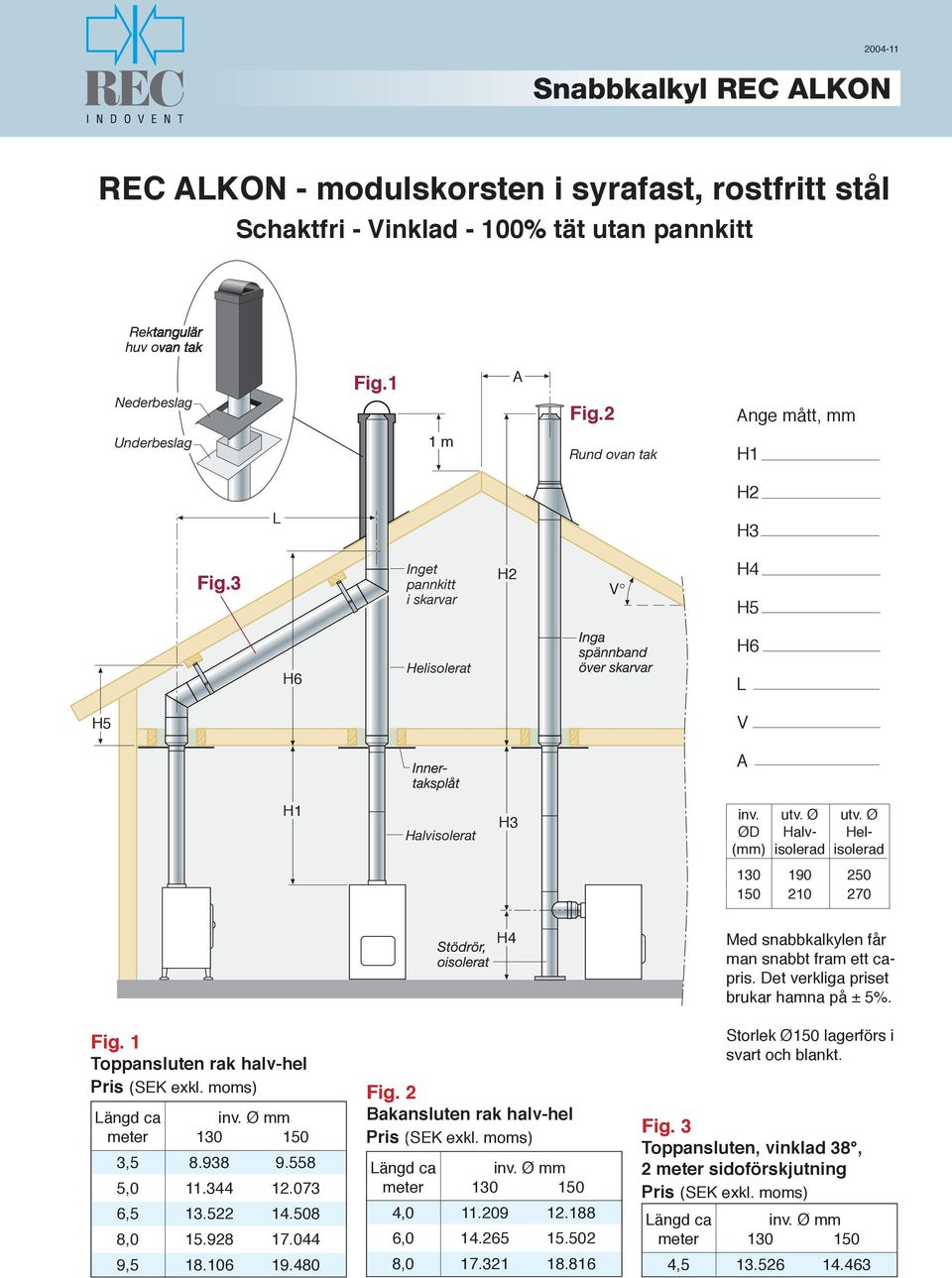

8 Snabbkalkyl REC ALKON REC ALKON - modulskorsten i syrafast, rostfritt stål Schaktfri - Vinklad - 100% tät utan pannkitt Nederbeslag Fig.1 A Fig.2 Ange mått, mm Underbeslag 1 m Rund ovan tak H1 L H2 H3 Fig.3 Inget pannkitt i skarvar H2 V H4 H5 H6 Helisolerat H6 L H5 V A H1 Halvisolerat H3 inv. utv. Ø utv. Ø ØD Halv- Hel- isolerad (mm) isolerad H4 Med snabbkalkylen får man snabbt fram ett capris. Det verkliga priset brukar hamna på ± 5%. Fig. 1 Toppansluten rak halv-hel Pris (SEK exkl. moms) Längd ca inv. Ø mm meter , , , , , Fig. 2 Bakansluten rak halv-hel Pris (SEK exkl. moms) Längd ca inv. Ø mm meter , , , Storlek Ø150 lagerförs i svart och blankt. Fig. 3 Toppansluten, vinklad 38, 2 meter sidoförskjutning Pris (SEK exkl. moms) Längd ca inv. Ø mm meter ,
