Spetskompetens inom test och evaluering Komponenter och hela system Från finkaliber- till artilleritest Ballistik (både innerballistik och baninmätning) Skydd- och verkansprov

2 Spetskompetens inom test och evaluering Komponenter och hela system Från finkaliber- till artilleritest Ballistik (både innerballistik och baninmätning) Skydd- och verkansprov Miljötålighet/forcerad åldring (fall, stöt, vibration, skak, saltdimma, fukt, kyla, värme etc.) Ammunitionsövervakning, långtidslagring Modifiering och manipulation av explosiver

3 Provplatser T&E Mark Älvdalen firing range Karlsborg Test Range Skövde test area

4 Älvdalen Firing Range Långa skjutavstånd Stora riskområden Total provyta, 540 km² Hårdgjord målyta, 700x100 m Stora TNT tester (30000 kg) Vintertester (subarktiskt klimat) Mobil instrumentering, t ex. radar, höghastighetskameror etc.

5 Karlsborg, huvudbyggnad Ledning, arbetsplatsen för huvuddelen av personalen Laboratorium för bildanalys, efterbearbetning av data etc Mekanik- och elektronikverkstad Goda konferensmöjligheter

Karlsborg skjutplatser / testyta Flera skjutplatser med instrumenterade projektilfång (radar, röntgen, kamerasystem). Fjärrmanövrerade vapensystem och skyddade personalbyggnader.

6 Karlsborg skjutplatser / testyta Flera skjutplatser med instrumenterade projektilfång (radar, röntgen, kamerasystem). Fjärrmanövrerade vapensystem och skyddade personalbyggnader. Skjutavstånd över land upp till ca 2000 m. Nedslagsområde över Vättern ger skjutavstånd upp till 58 km. Statiska sprängprov upp till 30 kg TNT Specialpreparerade sprängplatser för minprov

7 Skövde test area Samlokaliserad med Skövde garnison Dedikerad fordonsprovning Flertal terrängbanor för test av framkomlighet Mekanisk verkstad för stridsfordon Tyngdpunktsmätningar med fordonsvåg Frekvenstestbana

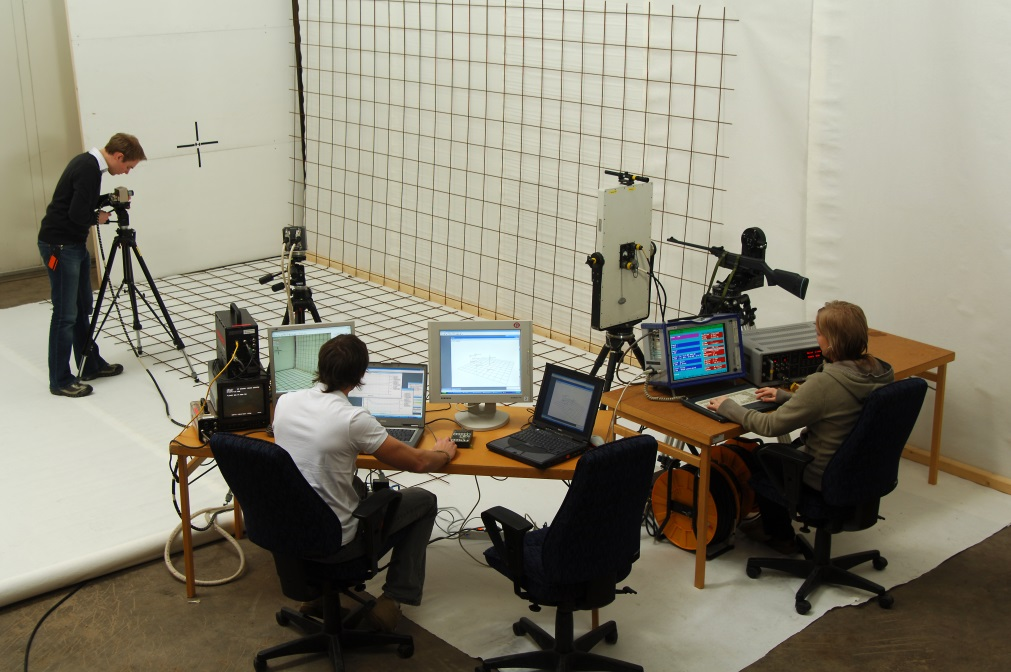

Mätsystem och mobilitet Högteknologiska mätsystem med unika prestanda Egenutvecklade provsystem Majoriteten av mätsystemen är mobila Genomför

8 Mätsystem och mobilitet Högteknologiska mätsystem med unika prestanda Egenutvecklade provsystem Majoriteten av mätsystemen är mobila Genomför provning över hela världen Exempel på mätsystem är radar, höghastighetskameror, accelerometrar och trycksensorer, drönare, röntgenblixt, meteorologi m fl.

9 Exempel på typer av test vi genomför Direkt / Indirekt eld Skydds- och verkansprov Körbarhetstester Miljötålighetsprov

10 Informationssäkerhet

11 T&E Land systems Projektilfång KE (separation)

T&E Mark Miljötålighetsprov, teknisk info Klimathus Storlek, LxBxH: 12x5,5x5,5m Max vikt på testobjekt: 80 ton Temperatur: -52 C till +63 C Solbestrålning: 700-1120W/m² Provskjutning från kammaren

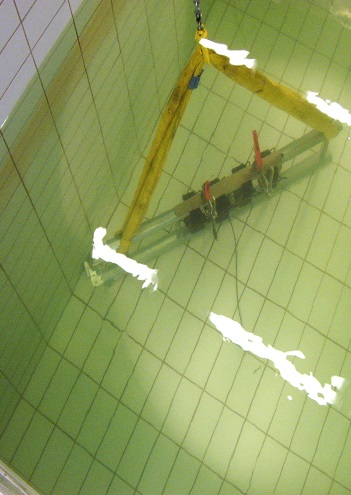

12 T&E Mark Miljötålighetsprov, teknisk info Klimathus Storlek, LxBxH: 12x5,5x5,5m Max vikt på testobjekt: 80 ton Temperatur: -52 C till +63 C Solbestrålning: W/m² Provskjutning från kammaren Övriga system Mobila klimatkammare Stöt- och skakprov Fallprov Loose cargo Saltdimma Vattentryck till 200m Undertryck till m Täthetsprov i vatten 3,5m Vattenbestrålning Brandprov Max acc: g Industriröntgen Back

13 T&E Mark Ammunitionsverkstad, teknisk info Ammunitionshantering Fjärrstyrda system för att manipulera skarp ammunition Stor erfarenhet av hantera såväl utländsk- som provammunition Ammunitionsövervakning Nationellt ansvar Långtidslagring/provtagning Röjning av ammunition Back

14 T&E Mark Radarsystem, teknisk info Följande radarsystem 240 W effekt och 40 db gain möjliggör mätningar av alla former projektiler. FMCW ger noll-doppler kapabilitet Kan fjärrstyra andra mätsystem Fasta radarsystem 15 W effekt och 28 db gain Noggrann hastighetsmätning vid V0 och korta skjutavstånd Kan mäta innerballistik via spegel Back

T&E Mark Fysikaliska mätningar, teknisk info Sensorer ATD (Anthropomorfic Test Dummy), accelerometrar, tryckgivare, mikrofoner mm Datainsamling Registrerande system upp till 2 miljoner samples/sekund.

15 T&E Mark Fysikaliska mätningar, teknisk info Sensorer ATD (Anthropomorfic Test Dummy), accelerometrar, tryckgivare, mikrofoner mm Datainsamling Registrerande system upp till 2 miljoner samples/sekund. Tillämpningar Biomekaniska påkänningar på människa vid skyddsprov Ljudtrycksmätningar risk för hörselskada Tryckmätningar risk för skada på inre organ såsom lungor Strukturella materialmätningar hållfasthet vid höga påkänningar Vapentryck i eldrör Back

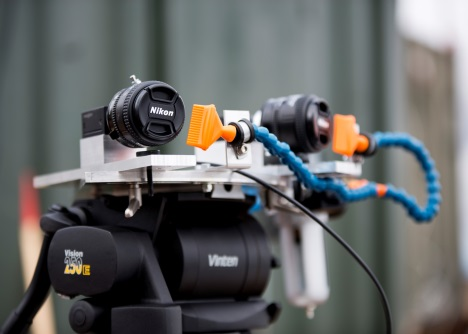

T&E Mark Höghastighetskameror, teknisk info Exteriöra kameror Klassade till 100G Färg eller monokroma 1024x1024 px upplösning Hastigheter upp till 1.000.

16 T&E Mark Höghastighetskameror, teknisk info Exteriöra kameror Klassade till 100G Färg eller monokroma 1024x1024 px upplösning Hastigheter upp till fps Interiöra kameror Klassade till 100G Färg eller monokroma 512x512 px upplösning Hastigheter upp till fps Kamerahuvud, storlek = 35x35 mm 2D/3D rörelseanalys Beröringsfri mätning Banor och 6 DOF analyser Presentationsmjukvara Back

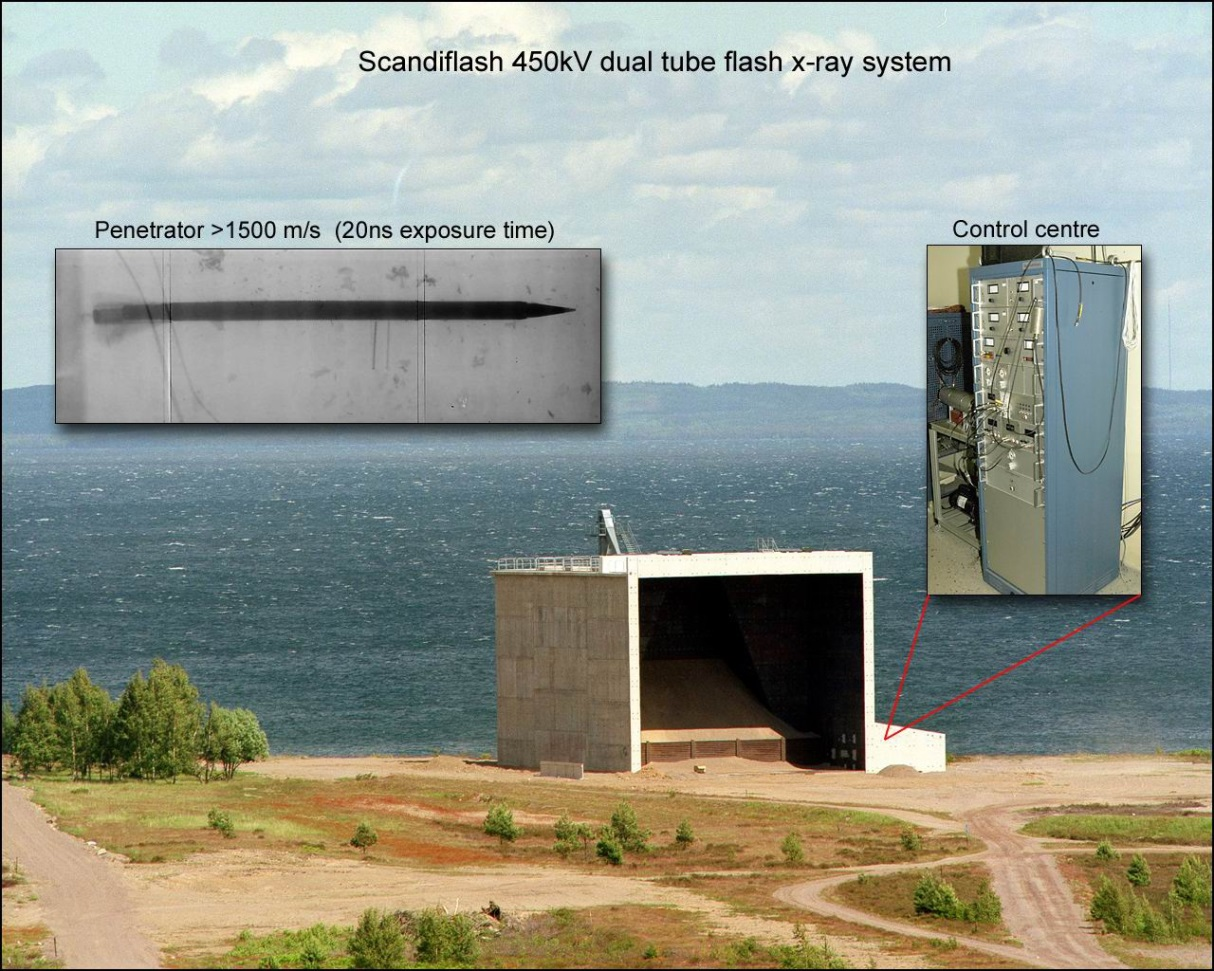

T&E Mark Röntgenblixtanläggning, teknisk info Scandiflash Dubbla 450kV pulsgeneratorer Slutartid = 20 ns möjliggör bilder på extremt snabba förlopp

17 T&E Mark Röntgenblixtanläggning, teknisk info Scandiflash Dubbla 450kV pulsgeneratorer Slutartid = 20 ns möjliggör bilder på extremt snabba förlopp Hög noggrannhet i tid Mäter hastighet, form och funktion hos verkansdelar och skydd Ser genom eld och rök där all annan fotografering är omöjlig Back

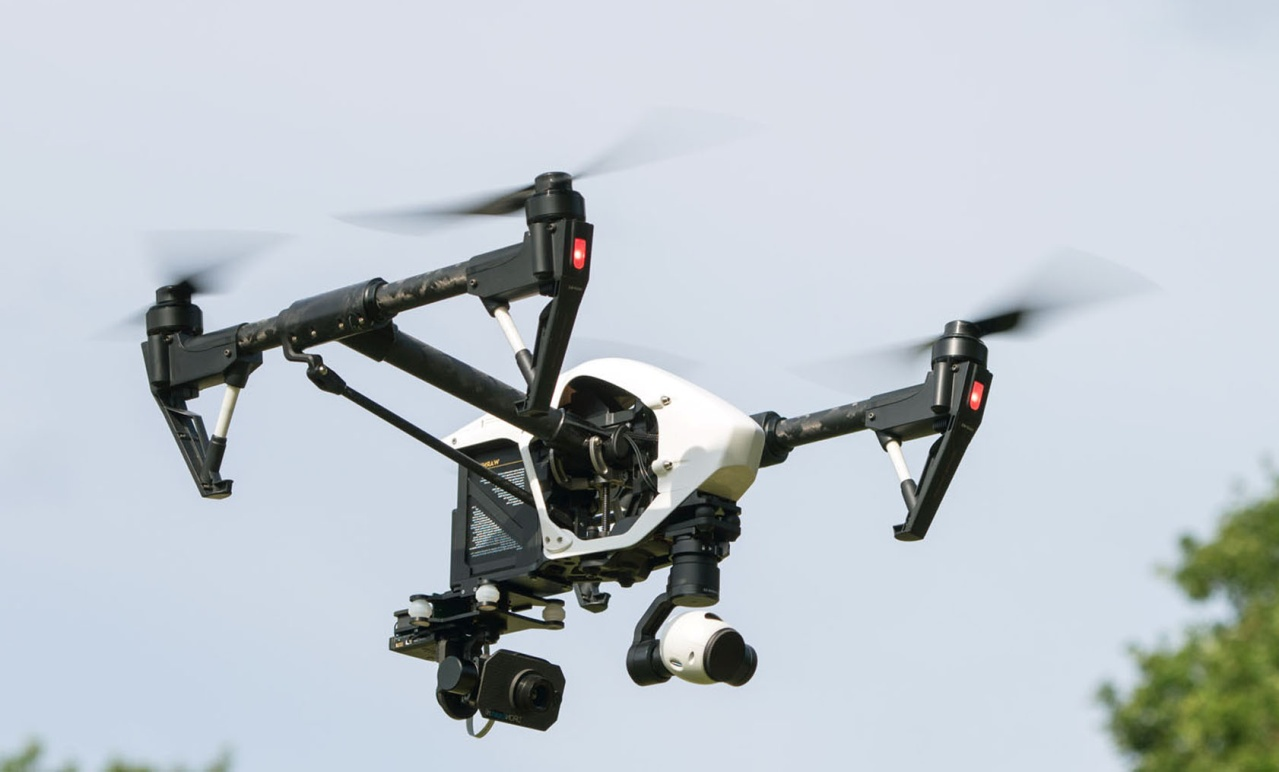

T&E Mark Flygande kamerasystem Multirotordrönare Kan fjärrstyras från skyddsrum Livesänder HD-video över långa distanser Positionslåsning, parkerar i luften med GPS/GLONASS

18 T&E Mark Flygande kamerasystem Multirotordrönare Kan fjärrstyras från skyddsrum Livesänder HD-video över långa distanser Positionslåsning, parkerar i luften med GPS/GLONASS Autopilotsystem med waypoints Kan ställas standby i riskzon Modulär dagsljuskamera med optisk zoomoptik Dubbla kameragimbaler med både dagsljus och IR-kamera (LW Thermal Imager från FLIR) Back

T&E Mark Meteorologi Vädertjänst Fasta mätstationer på provplatsen Mobila mätstationer för prov på övriga skjutfält Ultraljudssensor GILL Mobil sonderingsutrustning Vaisala med GPS som

19 T&E Mark Meteorologi Vädertjänst Fasta mätstationer på provplatsen Mobila mätstationer för prov på övriga skjutfält Ultraljudssensor GILL Mobil sonderingsutrustning Vaisala med GPS som mäter mellan m höjd i lufthavet Systemen levererar o Vindriktning o Vindhastighet o Tryck o Temperatur o Luftfuktighet RH% Data kan levereras i både råformat och som MetCM Back
