1 PM JAKOBSBERG CENTRUM DAGVATTENUTREDNING PM

2 Uppdrag: , Jakobsberg Centrum, Dagvattenutredning Titel på PM: Jakobsberg Centrum - Dagvattenutredning Status: Slutrapport Datum: Medverkande Beställare: Kontaktperson: Riksbyggen Jacob Thorén Konsult: Uppdragsansvarig: Handläggare: Kvalitetsgranskare: Tyréns AB Johan Ekvall Embla Myrdal Johan Ekvall Revideringar Revideringsdatum Version: Version 6 Författare: Embla Myrdal, Johan Ekvall Datum: Handlingen granskad av: Johan Ekvall Datum: Tyréns AB Stockholm Besök: Peter Myndes Backe 16 Tel: Säte: Stockholm Org.Nr: O:\STH\248794\Dagvatten\Text\Riksbyggen_JakobsbergC_EML docx

3 Sammanfattning Detta PM syftar till att utreda befintlig och framtida dagvattensituation efter omdaning för delar av fastigheten Jakobsberg 11:15 i Jakobsberg Centrum i Järfälla kommun. I utredningen har avrinning för nuläge och efter omdaning beräknats. Resultat av avrinningsberäkningar samt förslag till lokalt omhändertagande av dagvatten (LOD) efter ombyggnaden presenteras i detta PM. Studien genomfördes genom beräkning av avrinningsytor från given situationsplan och beräkning av nuläge. Resultaten visar att den totala avrinningen från kvarteren kommer att vara den samma efter omdaningen (utan LOD). Detta beror främst på att de hårdgjorda asfaltytorna till stor del ersätts av nya hårdgjorda ytor som tak och nya lokalgator efter omdaning. En minskad andel trafikerade ytor kommer dock att bidra till mindre föroreningsbelastning från fastigheten till recipienten Bällstaån. Området planeras ha två garage (underbyggd gård), ett under respektive kvarter. På grund av detta presenteras bara LOD-lösningar för de ej underbyggda ytor inom kvarteren. De förslag på LOD som presenteras består av magasin i garagen för fördröjning av avrinning från tak som lutar in mot innergårdarna, magasin i lokalgatorna för avrinning från lokalgatorna samt tak som lutar mot lokalgatorna och ett magasin för takavrinning mot Folkungavägen för ett av kvarteren. Om magasin för avrinning från alla de ytor som presenterats fördröjs uppnås ca 60 % reduktion av områdets avrinning vid ett 2-årsregn. Det anses möjligt att uppnå kommunens flödeskrav på 40 l/s,ha med föreslagna LOD-åtgärder. Detta innebär dock att avtappningen från magasinen blir relativt låg sett till utflöde per magasin. Som förslag har magasinen beräknats med en avtappning på 1/s,ha vilket ger ett totalt utflöde från området på 41 l/s (44 l/s*ha) vid ett 2-årsregn. Skillnaden mellan beräkningarna och kommunens riktlinjer ligger dock inom felmarginalen. För att säkerställa att man uppnår kommunens krav på 40 l/s,ha vilket motsvarar en avrinning på 38 l/s för området, föreslås att det anläggs mindre gröna stråk eller planteringar utmed husfasaderna eller att andelen gröna ytor på innergårdarna ökas något. Området är i nuläget anslutet till en allmän dagvattenledning i Folkungavägen via privata ledningar på den nuvarande parkeringsytan. Då de privata dagvattenledningarna i de befintliga parkeringsytorna delvis kommer att byggas över föreslås att de flyttas till Tornérvägen. Då kommer troligen de föreslagna dagvattenmagasinen i garagen kunna anslutas till denna ledning, samt även de takytor med lutning ut mot Tornérvägen från båda kvarteren som inte kommer att fördröjas. De tak som lutar ut mot kvarterens norra kortsidor behöver även anslutas till ledningsnät. Eventuellt kan taken i kvarter 2 anslutas till befintligt dagvattennät i den befintliga ledningen vid Tornérplatsen. För tak som lutar ut mot kvarter 1:s norrsida kommer en ny ledningssträcka behöva anläggas dit även fördröjningsmagasin för lokalgata 1 kan anslutas. Denna ledningsstäcka, samt flytten av den privata ledningen till Tornérvägen behöver utredas i detalj vid projektering av området. Vad gäller översvämningsrisken rekommenderas att låta innergårdarna luta svagt mot portikerna i båda kvarterern så att vatten kan rinna av ytligt från innergården vid extremregn. Att låta ytan luta på detta sätt är ett relativt enkelt sätt att översvämningssäkra stora delar av fastigheten. Det föreslås även att särskilt planera lutningen av och omkring garageinfarterna för att undvika att vatten från gatumark rinner in i garagen vid extrem nederbörd. 3(16)

4 Innehållsförteckning Sammanfattning... 3 Bakgrund och syfte... 5 Metodik och avgränsning... 6 Resultat av avrinningsberäkningar före och efter ombyggnad... 6 Omdaningens påverkan på recipienten... 7 Förlag till lokalt omhändertagande av dagvatten inom fastigheten samt anslutning till dagvattenledningsnätet... 8 Översvämningssäkring efter omdaning Bilaga 1, Ytberäkning Bilaga 2, Avrinningsberäkning Bilaga 3, Markförhållanden Bilaga 4, Magasinsberäkningar magasin Omslagsbild: Preliminär gestaltning av kvarteret efter ombyggnad, vy från Folkungavägen mot Kvarter 2 (BAU Arkitekter) 4(16)

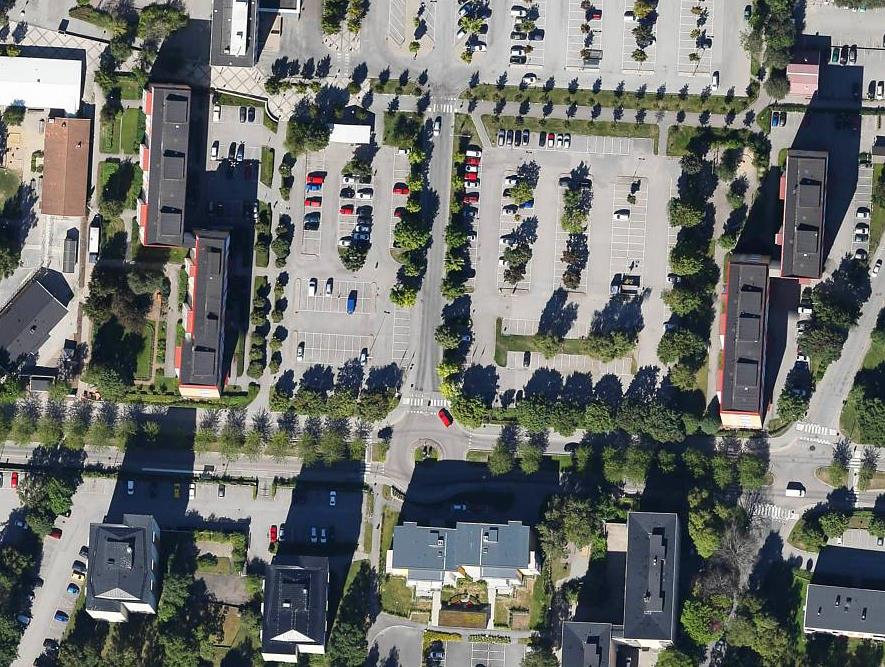

5 Bakgrund och syfte Detta PM syftar till att utreda befintlig och framtida dagvattensituation efter omdaning för delar av fastigheten Jakobsberg 11:15 i Jakobsberg Centrum i Järfälla kommun. I utredningen har avrinning för nuläge och efter omdaning beräknats. Resultat av avrinningsberäkningar samt förslag till lokalt omhändertagande av dagvatten (LOD) efter ombyggnaden presenteras i detta PM. Området består idag av två asfalterade parkeringsplatser och en genomfartsväg och utgörs således till störst del av hårdgjorda ytor. All avvattning sker till det allmänna ledningsnätet via dagvattenledning i Folkungavägen, LOD i form av rening och fördröjning saknas. Efter omdaning kommer fastigheten att bebyggas med bostäder i två kvarter. Bägge kvarteren planeras underbyggda med garage under innergårdarna. 2 1 Teckenförklaring Omdaningsområde: Kommunala dagv.ledningar: Privata dagv.lednignar: Figur 1. Fastigheten Jakobsberg 11:15 nuläge (flygfoto från eniro.se). Kvarteret utgörs till störst del av två asfalterade parkeringsytor som ska byggas om till två bostadskvarter mellan Folkungavägen och Tornérplatsen i Jakobsberg Centrum. Befintliga dagvattenledningar inom området visas schematiskt. O:\STH\248794\Dagvatten\Text\Riksbyggen_JakobsbergC_EML docx

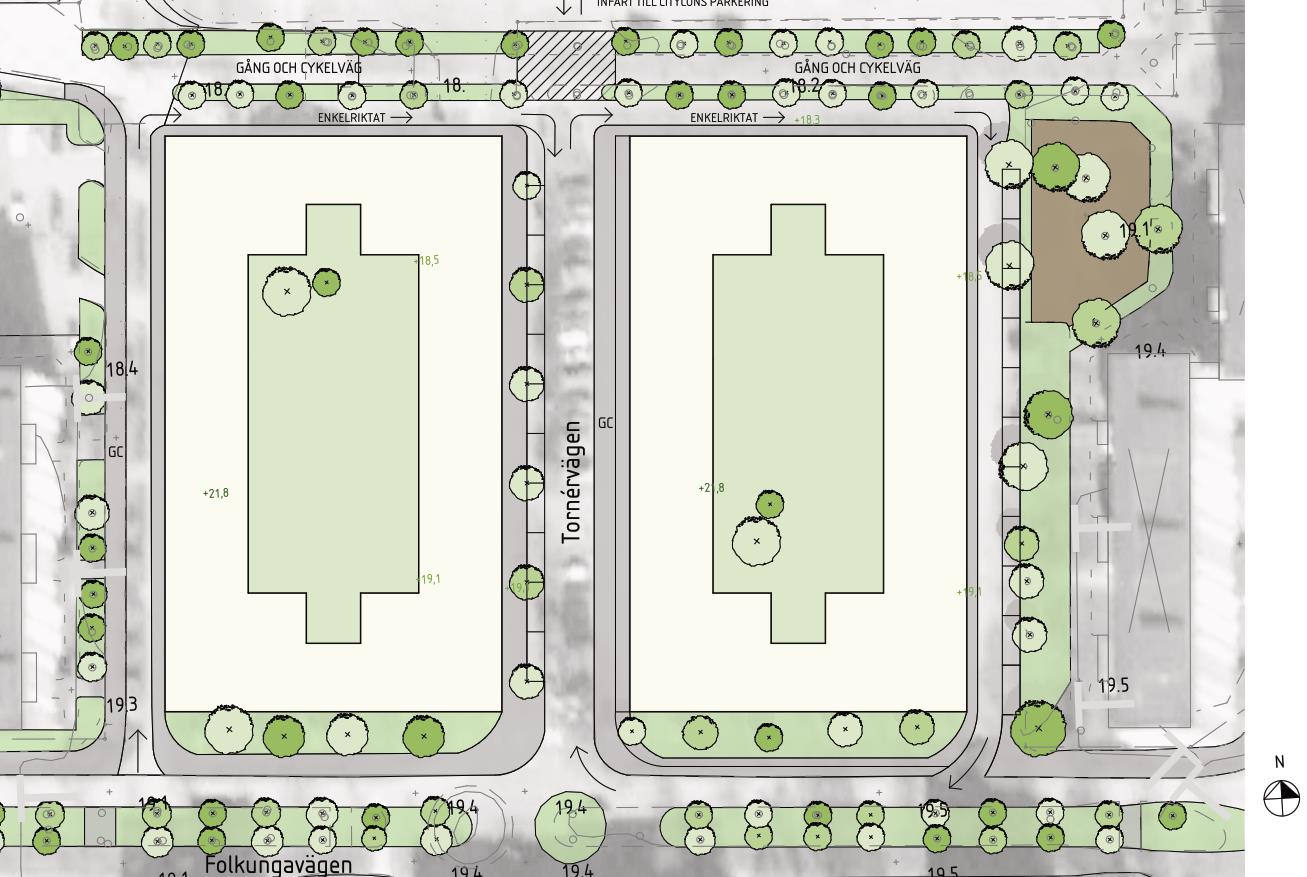

6 2 1 Portik Portik Teckenförklaring Omdaningsområde: Underbyggd gård: In-/utfart garage: Figur 2. Fastigheten efter ombyggnad (illustrationsplan från Riksbyggen och BAU Arkitekter, ). Kvarteren kommer att bestå av två kvarter på de två tidigare parkeringsytorna. Tornérvägen flyttas något västerut. Metodik och avgränsning Underlag i form av skisser, takplaner m.m. har erhållits från Riksbyggen (Jacob Thorén) och BAU Arkitekter. Externa ledningskartor (samlingskarta) och information om privata dagvattenledningar under parkeringsytorna har erhållits från Järfälla kommun (Lars Nordin). Avrinningsytor har tagits fram med hjälp av erhållna situationsplaner för kvarteret efter ombyggnad samt genom uppskattning med hjälp av flygfoto på eniro.se för befintlig situation. Beräknad avrinning är begränsad till ytan av den framtida fastighetsmarken. Resultat av avrinningsberäkningar före och efter ombyggnad Kvarterens avrinningsytor delades upp i fem olika kategorier. De olika yttyperna är hårdgjorda ytor, grönytor, gårdsyta underbyggd med garage, takytor som lutar in mot kvarteret samt takytor som lutar ut från kvarteren (bilaga 1). Resultat från flödesberäkningarna presenteras i tabell 1 6(16)

7 nedan. En mer detaljerad tabell med flödesberäkningar som baseras på ytor enligt bilaga 1 presenteras i bilaga 2. Tabell 1. Resultat av avrinningsberäkningar för tre olika regntillfällen för de olika yttyperna som ingår i kvarteren före och efter omdaning utan LOD-åtgärder. Dimensionerande regn, 10 min uppehållstid, återkomsttid: 2 år 5 år 10 år Framtida Area Avrinningskoeff., l/s m 3 l/s m 3 l/s m 3 bebyggelse (ha) ⱷ Tak IN 0,21 0, Tak UT 0,30 0, Överbyggd gård 0,25 0, ,2 15 9, Grönyta 0,01 0,10 0,1 0,1 0,1 0,1 0,1 0,1 Hårdgjort/lokalgata 0,17 0, Summa 0,94 0, Summa (l/s,ha) 98 l/s,ha 124 l/s,ha 164 l/s,ha Nuläge P-ytor/hårdgjort 0,83 0, Grönyta 0,11 0,10 1,5 0,9 1,9 1,2 2,6 1,5 Summa 0,94 0, Summa (l/s,ha) 97 l/s,ha 121 l/s,ha 161 l/s,ha Skillnad i % 2 % 2 % 2 % Skillnad i l/s 2 l/s 2 l/s 3 l/s Resultatet visar att den totala avrinningen från kvarteret kommer att förbli densamma efter omdaningen (skillnaden i avrinning är inom felmarginalen). Orsaken är att en hårdgjord yta (parkering) kommer att ersättas av nya hårdgjorda ytor (tak och lokalgator). Framtida klimatförändringar bedöms av bl.a. SMHI öka risken för mer intensiva regn. Det rekommenderas därför att använda en s.k. klimatfaktor vid beräkning av exempelvis ett 10- årsregn. Ofta används faktorn 1,2 vilket ungefärligen motsvarar ett 20-årsregn utan klimatfaktor. Då avrinningen före och efter omdaning är ungefär lika stor kommer även avrinningen efter kompensation med klimatfaktor blir den samma. För ett 10-årsregn enligt beräkningen i tabell 1 innebär detta att avrinningen efter exploatering ökar från 154 l/s (164 l/s,ha) till 185 l/s (197 l/s,ha). Omdaningens påverkan på recipienten Området ligger inom Bällstaåns tillrinningsområde (Vattenförekomst SE ). Bällstaån är ca 1 mil lång och rinner genom Järfälla, Sundbyberg och Stockholms kommuner. Enligt Viss 1 (Vatteninformation Sverige) bedöms Bällstaån uppnå otillfredsställande ekologisk 1 (Information hämtad ) 7(16)

8 status och uppnår ej god kemisk status enligt miljökvalitetsnormer för ytvatten. Den otillfredsställande ekologiska statusen beror främst på övergödning i vattenmiljön samt förekomst av zink. Det bedöms inte tekniskt möjligt att uppnå god ekologisk status till år 2015 så tidsfristen har flyttats fram till år Att Bällstaån ej uppnår god kemisk status beror på för högra halter av flera prioriterade ämnen där bl.a. kvicksilver särskilt pekas ut. Området i nuläge består främst av parkeringsytor, vilka generellt ger högre föroreningsbelastning via dagvatten än bostadsområden. De hårdgjorda ytor som kommer att finnas efter omdaningen består till största del av takytor. Takytor ger generellt en lägre föroreningsbelastning än asfalterade ytor vilket innebär en relativt låg föroreningsspridning till recipienten. Om en ökad påverkan på recipienten uppstår är dock beroende på bl.a. materialval till taken. Om inerta takmaterial som tegel eller målad takplåt väljs uppstår ingen eller marginell negativ påverkan. Att kvarteret byggs ut med underjordiska garage innebär att de nya parkeringsytorna inte kommer att belasta dagvattennätet, förutsatt att parkeringsytorna kopplas till spillvattennätet, om anslutning till ledningsnät bedöms vara nödvändig. Om garagen ansluts till ledningssystem bör avrinningen ske via en olje/slamavskiljare. Sammantaget bedöms inte exploateringen utgöra ett hinder för att nå uppsatta miljömål för recipienten Bällstaån. Förlag till lokalt omhändertagande av dagvatten inom fastigheten samt anslutning till dagvattenledningsnätet Fastigheten kommer efter ombyggnaden till största del bestå av hårdgjorda ytor men med inslag av gröna ytor på innergårdarna. Dock är innergårdarna underbyggda (garage under). Fokus bör ligga på LOD på ej underbyggda ytor då det inte är önskvärt att ha vatten stående på garagetaken (bjälklaget). Fördröjningsmagasin på överbyggda gårdar är ofta tekniskt komplicerade och dyra att anlägga och är förenade med risker om de någon gång skulle överbelastas. I senare skeden föreslås att man utreder hur ledningssystem och dränering behöver utformas i den överbyggda delen över garaget för att undvika överbelastning och problem med läckage in i parkeringshuset vid extrem nederbörd. Istället föreslås att magasin för takavvattning in mot innergården placeras i garagen och att fördröjning av takytor och lokalgator placeras i lokalgatorna och i grönytan söder om kvarter 2. Då garagen till stor del kommer att placeras i markplan kan magasinen sannolikt kopplas med självfall till ledningsnät. Illustration av förslag till magasinens placeringar visas i figur 3 och de ytor som föreslås kunna fördröjas listas tillsammans med erforderlig magasinsvolym i tabell 2. 8(16)

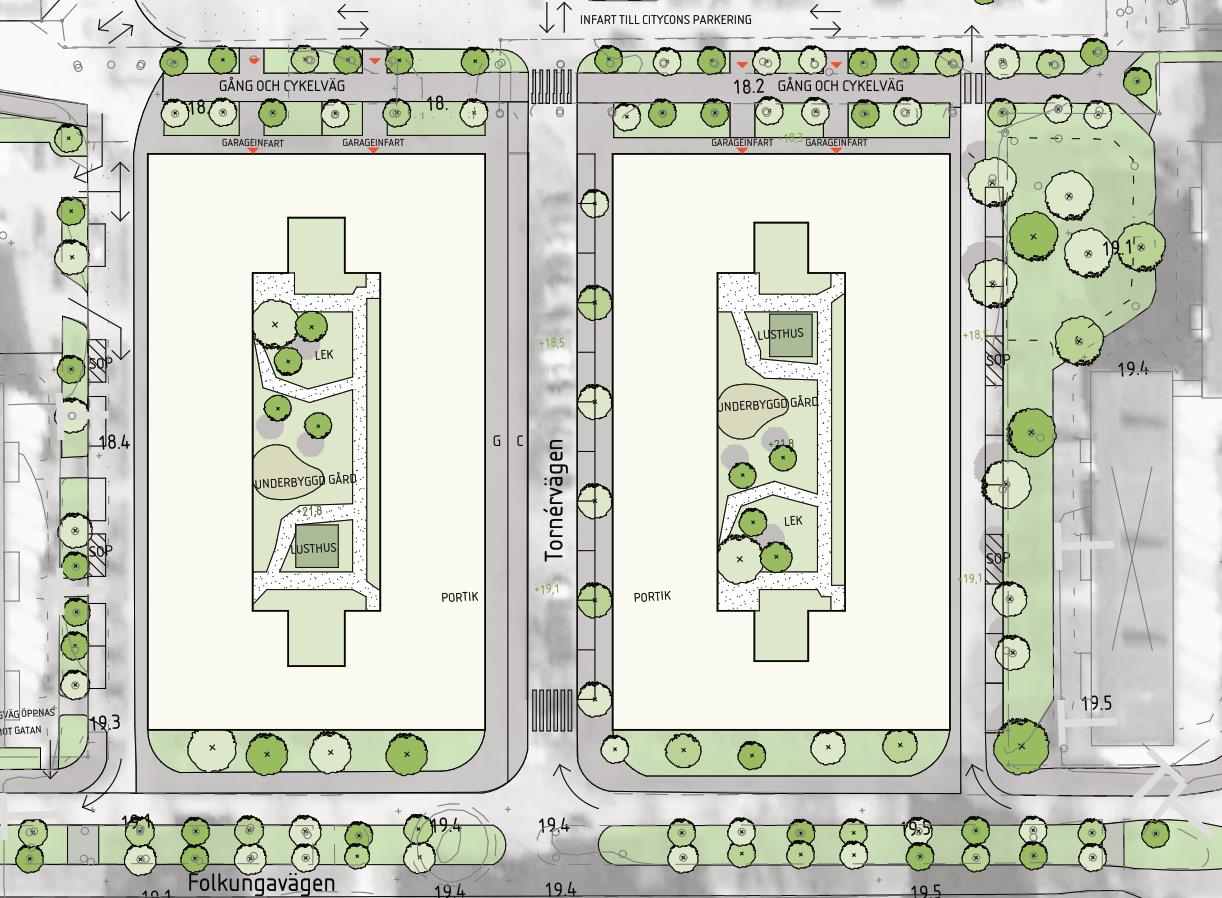

9 ? 1? 5 Teckenförklaring: Kommunal dv.ledning: 3 4 Ev. flyttad dagv.ledning: Magasin: Magasin i garage: Anslutande utloppsledning: 2 Ev. anslutning utloppsledning: Figur 3. Illustration av placering av magasin samt anslutningar till dagvatteneldning. Magasinens storlek samt anslutning till ledningsnät visas schematiskt. För att uppnå Järfälla kommuns krav på dagvattenfördröjning på 40 l/s,ha vid ett dimensionerade 2-årsregn kommer en stor andel av kvarterens avrinning från takytor samt lokalgatorna behöva fördröjas. De ytor vars avrinning föreslås fördröjas presenteras i tabell 2 tillsammans med erforderlig magasinsvolym för att fördröja ytan vid ett dimensionerande 2-årsregn. 9(16)

10 Tabell 2. Ytor möjliga att fördröja inom utredningsområdet samt erforderlig magasinsvoym för ett dimensionernade 2-årsregn med avtappning 1 l/s. Magasin Ytor till magasin Yta att fördröja (m 2 ) Magasinstorlek (m 3 ) dimentionerat för 2- årsregn (135 l/s,ha) med avtappning 1 l/s* Magasinsutbredning i plan (m 2 )** Tak ut mot lokalgata 2 samt ytan för lokalgata ,3 Tak mot Folkungavägen kvarter *** Tak in mot innergård, kvarter Tak in mot innergård, kvarter Tak ut mot lokalgata 1 samt ytan för ,7 lokalgata 1 Summa *En optimering mellan avtappningsflöden från magasinen kan beräknas fram om fördelningen mellan magasinen behöver justeras. Inom arbetet för denna utredning har inte sådana beräkningar utförts. Magasinsberäkningar finns presenterade i bilaga 4. **Antaget att dagvattenkassetter med 0,6 meters djup installeras. Magasin i garage utformas i samband med utformning av garagets övriga ytor. *** Magasin 2 kan eventuellt utformas som rörmagasin istället för dagvattenkassett pga. det begränsade utrymmet mellan byggnad och fastighetsgräns i kvarter 2:s södra del. Om magasin för avrinning från alla de ytor som presenteras i tabell 2 fördröjs uppnås en ca 60 % reduktion av områdets avrinning vid ett 2-årsregn. Områdets totala avrinning blir då ca 36 l/s (38 l/s*ha) om utflöde från magasinen inte räknas med. Det anses möjligt att uppnå kommunens flödeskrav på 40 l/s,ha med föreslagna LOD-åtgärder. Magasinsstorlekarna i tabell 2 är presenterade med ett relativt lågt utflöde på 1 l/s per magasin, vilket ger ett totalt beräknat utflöde från området på 41 l/s (44 l/s,ha) vid ett 2-årsregn. Skillnaden mellan kommunens riktlinjer och beräkningarna ligger dock inom felmarginalen. För att uppnå kommunens krav på 40 l/s,ha vid ett dimensionerande 2-årsregn, vilket motsvarar en avrinning på 38 l/s för området, föreslås att det anläggs mindre gröna stråk eller planteringar utmed husfasaderna eller att andelen gröna ytor på innergårdarna ökas något. Detta för att reducera avrinningen från området ytterligare något och på så vis säkerställa att man uppnår kommunens fördröjningskrav. Eftersom marken i området enligt geotekniskt underlag till största del består av lera (se bilaga 3) med låg infiltrationskapacietet behöver anläggningarna anslutas till dagvattennät via strypt ledning och/eller dränering på lämplig höjd för att inte riskera att anläggningarna överbelastas vid extrema eller tätt på varandra följande regntillfällen. Samlingskarta från Järfälla kommun visar att det finns en dagvattenledning (D1200) i Folkungagvägen och en utmed västra delarna av Tornérplatsen (D300) norr om det planerade kvarter 2, se figur 3. Parkeringsytorna är i nuläget anslutna till privata dagvattenledningar på fastighetsmark. Då de privata dagvattenledningarna i 10(16)

11 de befintliga parkeringsytorna delvis kommer att byggas över föreslås att de flyttas till att ligga i Tornérvägen, se figur 3. Då kommer troligen de föreslagna dagvattenmagasinen i garagen kunna anslutas till denna ledning, samt även de takytor med lutning ut mot Tornérvägen från båda kvarteren som inte kommer att fördröjas. Trots att områdets generella lutning är från söder till norr (Folkungavägen ligger högre än Tornérplatsen) är i nuläget den privata ledningssträckan ansluten till ledningen i Folkungavägen. De tak som lutar ut mot kvarterens norra kortsidor behöver även anslutas till ledningsnät. Eventuellt kan taken i kvarter 2 anslutas till befintlgit dagvattennät i den befintliga ledningen vid Tornérplatsen. För tak som lutar ut mot kvarter 1:s norrsida kommer en ny ledningssträcka behöva anläggas dit även fördröjningsmagasin för lokalgata 1 kan anslutas. En eventuell placering av sådan ledning visas schematiskt i figur 3. Denna ledningsstäcka, samt flytten av den privata lednignen till Tornérvägen behöver utredas i detalj vid exempelvis projektering av området. Efter ombyggnaden kan fler servisanslutningar behöva inrättas då området idag endast har en servispunkt via kvarter 1 mot Folkungavägen. Det rekommenderas att undersöka om man kan inrätta en servisanslutning till dagvattenledningen norr om området (Tornérplatsen). Det kan också behöva inrättas nya dagvattenserviser för kvarter 2 eftersom området i nuläget enbart är anslutet via den befintliga privata ledningen via kvarter 1. Magasin 2, i kvarter 2:s södra del föreslås anslutas till befintlig dagvattenledning i Folkungavägen. Förslagsvis kan magasinet utformas som ett rörmagasin pga. det begränade utrymmet mellan huslivet och fastighetsgränsen mot Folkungavägen. Översvämningssäkring efter omdaning En faktor att beakta när det gäller de underbyggda innergården är att det finns en risk för problem med inläckande vatten om gården ovanpå garaget överbelastas vid exempelvis extremregn. Normalt anläggs brunnar på överbyggnader som ansluts till det allmänna dagvattennätet. Inom kvarteren rekommenderas att överbyggnaden förses med en svag lutning mot innergårdarnas portiker, så att vatten kan rinna av innergården (bjälklaget) vid större regn och inte riskerar att stängas inne på innergården. Således kan ytledes avrinning från gårdsytan ske vi extrema regntillfällen. Att anlägga innergårdarna på detta sätt, med lutning ut via portikerna, kommer att fungera som plan B för dagvatten vid extrema regn och skapa möjligheter att ytledes avleda vatten ut från kvarteren. Det är ett förhållandevis enkelt sätt att översvämningssäkra stora delar av kvarteren och inte riskera att innergårdarna blir s.k. instängda områden. De magasinstorlekar som är beräknade för fördröjning är anpassade för 2-årsregn. För att förhindra överbelastning av anläggningarna vid intensivare nederbörd bör de förses med brädd eller avtappning på lämplig höjd till närliggande ledningsnät. Magasinens placering och storlek kan även behöva anpassas efter lokalgatornas höjdsättning. I denna rapport har det antagits att ingen avrinning från närliggande gator tar sig in på lokalgatorna. Den planerade höjdsättningen av in/utfarterna från parkeringshusen bör även utformas så att vatten från gatumark inte riskerar att rinna in i parkeringshusen vid intensiv nederbörd eller snösmältning. 11(16)

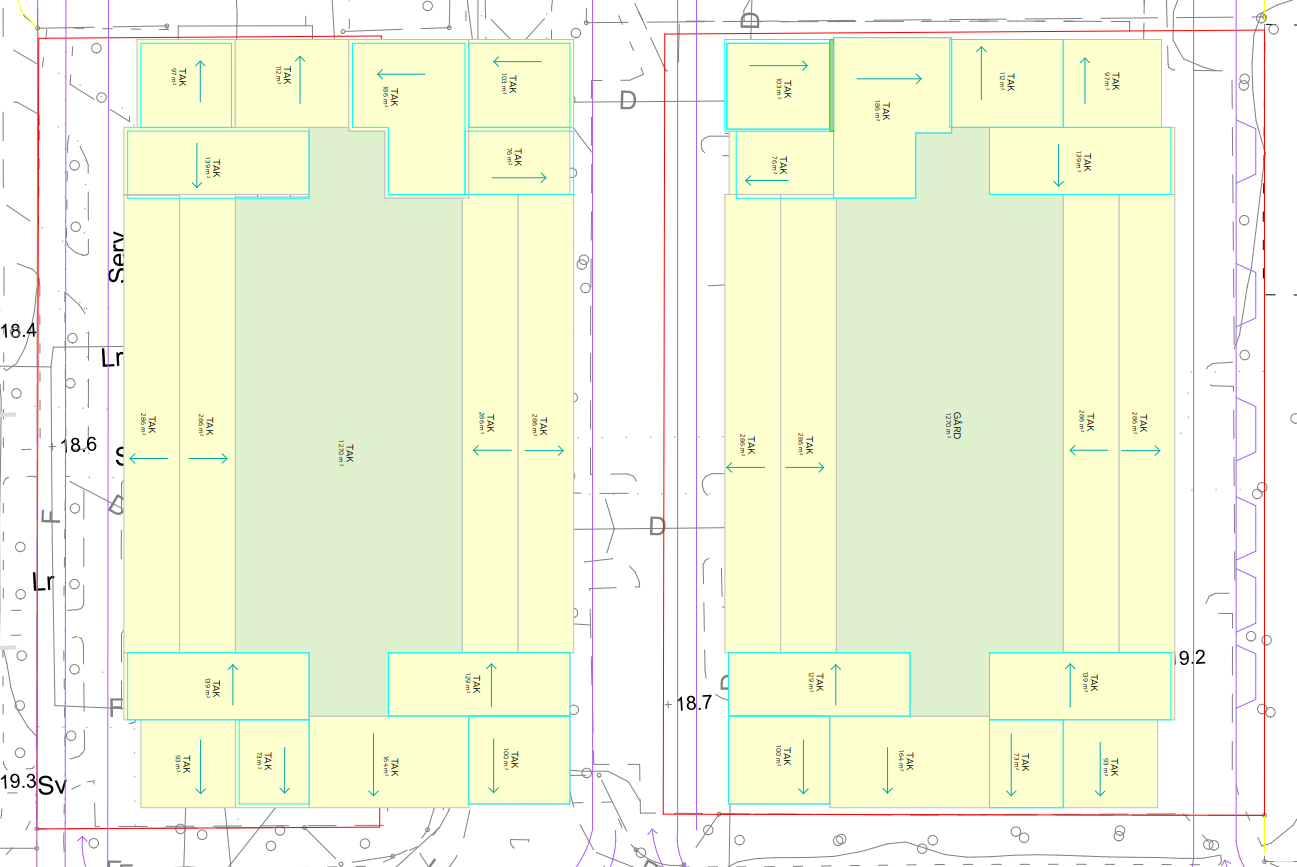

12 Lokalgata Lokalgata Tornérvägen Bilaga 1, Ytberäkning 2 1 Takplan för areauppskattning av nya kvarter. Ljusgröna ytor visar underbyggda gårdsplaner efter ombyggnad, tak visas i gult. Tak markerade med stjärna har delats så 50 % antas rinna in mot innergården och 50 % ut från kvarteren. Gräns för omdaningsområde visas med svartstreckade linjer. Sammanställning av ytor för kvarteren före och efter ombyggnad. Efter ombyggnad m 2 ha Tak IN ,214 Tak UT ,297 Överbygd gård ,254 Hårdgjort/lokalgata ,168 Grönyta 60 0,006 Total area ,940 Nuläge m 2 ha P-yta/hårdgjort ,827 Grönyta ,113 Total area ,940 Folkungavägen 12(16)

13 Bilaga 2, Avrinningsberäkning Avrinningsberäkningar före och efter omdaning för kvarteret i Jakobsberg Centrum. Data baserat på areaberäkningar i bilaga 1. Uppdrag: , Jakobsberg C, Järfälla Dagvattenhantering (utan LOD-åtgärder inom bebyggt området) Dimensionerande regn Återkomsttid 2 år 5 år 10 år Varaktighet 10 min 10 min 10 min Regnintensitet 135 l/s,ha 170 l/s,ha 225 l/s,ha mm nederbörd 7,7 mm 10,4 mm 13,1 mm avrinnkoeff. red area Efter ombyggnad Area (ha) ⱷ Area*ⱷ l/s m 3 l/s m 3 l/s m 3 Tak IN 0,214 0,900 0,193 26,05 15,63 32,80 19,68 43,42 26,05 Tak UT 0,297 0,900 0,267 36,04 21,62 45,38 27,23 60,06 36,04 Överbygd gård 0,254 0,350 0,089 12,00 7,20 15,11 9,07 20,00 12,00 Gårdsyta 0,006 0,100 0,001 0,08 0,05 0,10 0,06 0,14 0,08 Hårdgjort/lokalgata 0,169 0,800 0,135 18,28 10,97 23,02 13,81 30,47 18,28 Summa 0,940 0,728 0,685 92,45 55,47 116,42 69,85 154,09 92,45 l/s,ha 98,32 123,81 163,87 Nuläge P-yta/hårdgjort 0,827 0,800 0,662 89,32 53,59 112,47 67,48 148,86 89,32 Gröna ytor 0,113 0,100 0,011 1,53 0,92 1,93 1,16 2,55 1,53 Summa 0,940 0,716 0,673 90,85 54,51 114,40 68,64 151,41 90,85 l/s,ha 96,61 121,66 161,02 Flöde efter ombyggnad: 92,45 l/s 116,42 l/s 154,09 l/s Flöde nuläge: 90,85 l/s 114,40 l/s 151,41 l/s Diff i % 1,77 % 1,77 % 1,77 % Diff i l/s 1,61 l/s 2,03 l/s 2,68 l/s OBS! Hänsyn ej tagen till rinntider. 13(16)

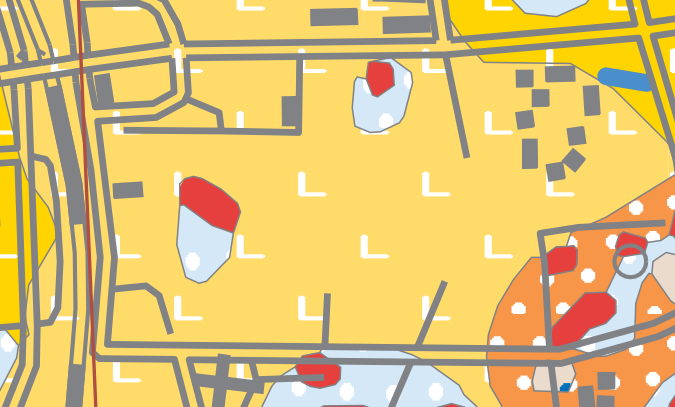

14 Bilaga 3, Markförhållanden Folkungavägen Jakobsberg Centrums jordarter, planområdet visas innanför streckad markering. Gul yta = lera, blå = morän, orange= sand och röd = berg i dagen. Gråa linjer och rektanglar visar vägar och vissa byggnader. I huvudsak utgörs undersökningsområdet av lerjord, möjligtvis finns morän längs fastighetsgränsen mot Folkungavägen. Karta hämtad från SGU. 14(16)

15 Bilaga 4, Magasinsberäkningar magasin 1-5 Magasinsberäkning för magasin 1. Lokalgata 2 (865 m 2 ) samt takyta ut mot lokalgatan (286 m 2 ) ska fördröjas i magasinet. Flöde som magasinet ska tömmas med: 9 l/s,ha 1 [l/s] Erforderlig magasinsvolym (m3): Varaktighet Återkomsttid (år) (min) (tim) Magasinsberäkning för magasin 2. Takyta ut mot Folkungavägen (430 m 2 ) ska fördröjas i magasinet. Flöde som magasinet ska tömmas med: 23 l/s,ha 1 [l/s] Erforderlig magasinsvolym (m3): Varaktighet Återkomsttid (år) (min) (tim) (16)

16 Magasinsberäkning för magasin 3 och 4. Takyta in mot innergårdarna för fördröjning i garagen (2x1072 m 2 ). Beräkningen är för ett magasin, dimensioneringen för båda magasinen blir den samma. Flöde som magasinet ska tömmas med: 9 l/s,ha 1 [l/s] Erforderlig magasinsvolym (m3): Varaktighet Återkomsttid (år) (min) (tim) Magasinsberäkning för magasin 5. Lokalgata 1 (828 m 2 ) samt takyta ut mot lokalgatan (286 m 2 ) ska fördröjas i magasinet. Flöde som magasinet ska tömmas med: 9 l/s,ha 1 [l/s] Erforderlig magasinsvolym (m3): Varaktighet Återkomsttid (år) (min) (tim) (16)
