Manual MinilOgiq. Artnr: Ver. 1.2 Uppdaterad:

Storlek: px
Starta visningen från sidan:

Download "Manual MinilOgiq. Artnr: 521329900 Ver. 1.2 Uppdaterad: 2014-09-11"

Transkript

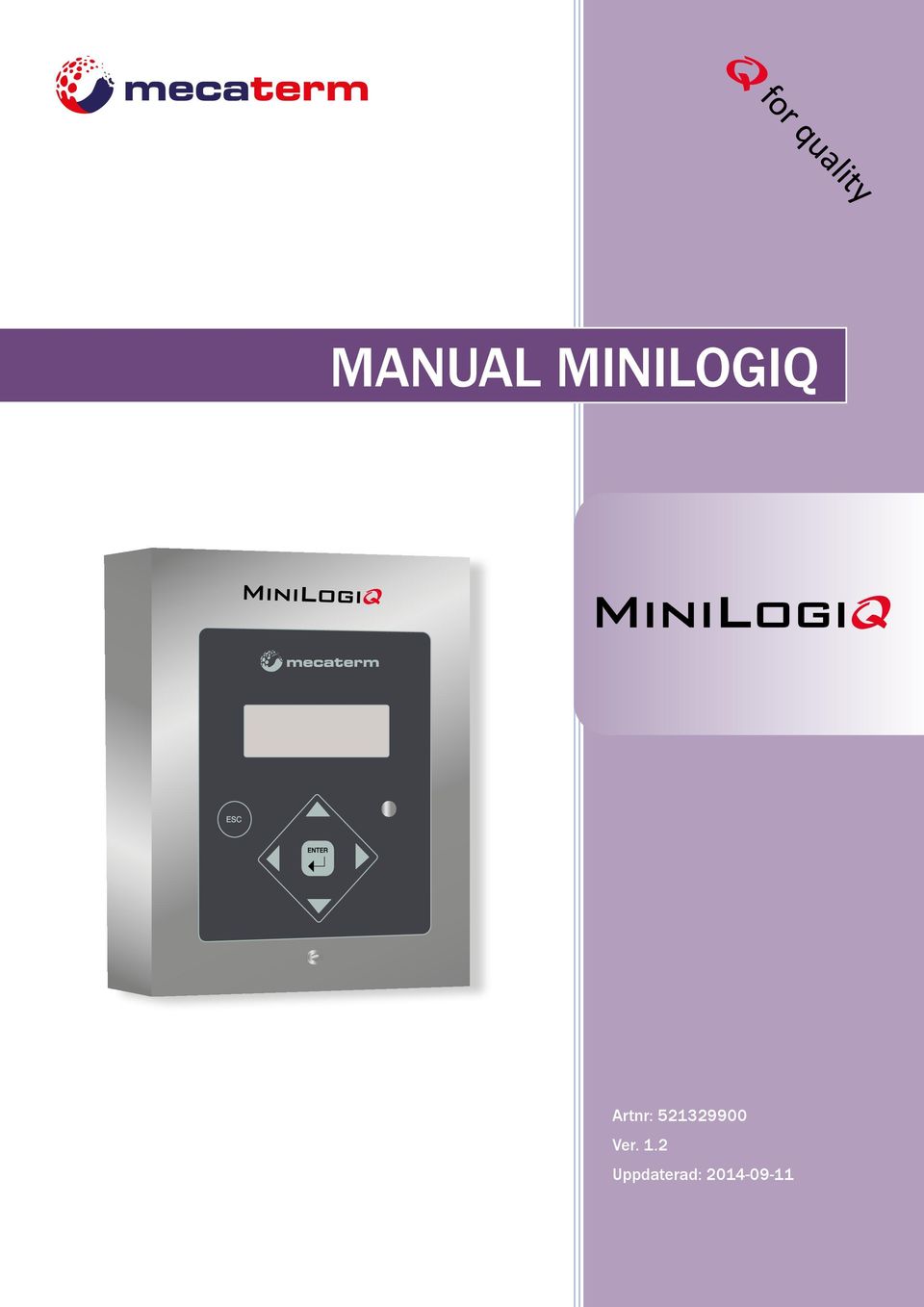

1 Manual MinilOgiq Artnr: Ver. 1.2 Uppdaterad:

2 Sida 2 Introduktion... 3 MiniLogiQ... 3 För installatören... 4 Fast eller flytande kondensering... 4 SoloBasiQ med fast kondensering... 5 SoloBasiQ med flytande kondensering... 6 SoloDigitaL... 7 Placering/montering... 8 Kablage... 9 Matning och kommunikation...9 Övriga anslutningar i värmepump Första uppstart...11 Inställningar i värmepumpen Inställningar i MiniLogiQ Inställningar installatör Service...15 Inställningar Fellogg Kalibrering Handkörning Handhavande Husets värmebehov...21 Att ställa kurvan...22 Punkt A Punkt B Sommarladdning & grundvärme Varför är värmekurvan viktig? I praktiken Displayen...26 Översikt Menylägena Att göra en inställning Huvudmenyn Meny - Inställningar Meny Aktuella värden Meny Info&Driftstider Automatläge/Larm...34 Normal drift Larm Larmvisningar...37 Tekniska data... 40

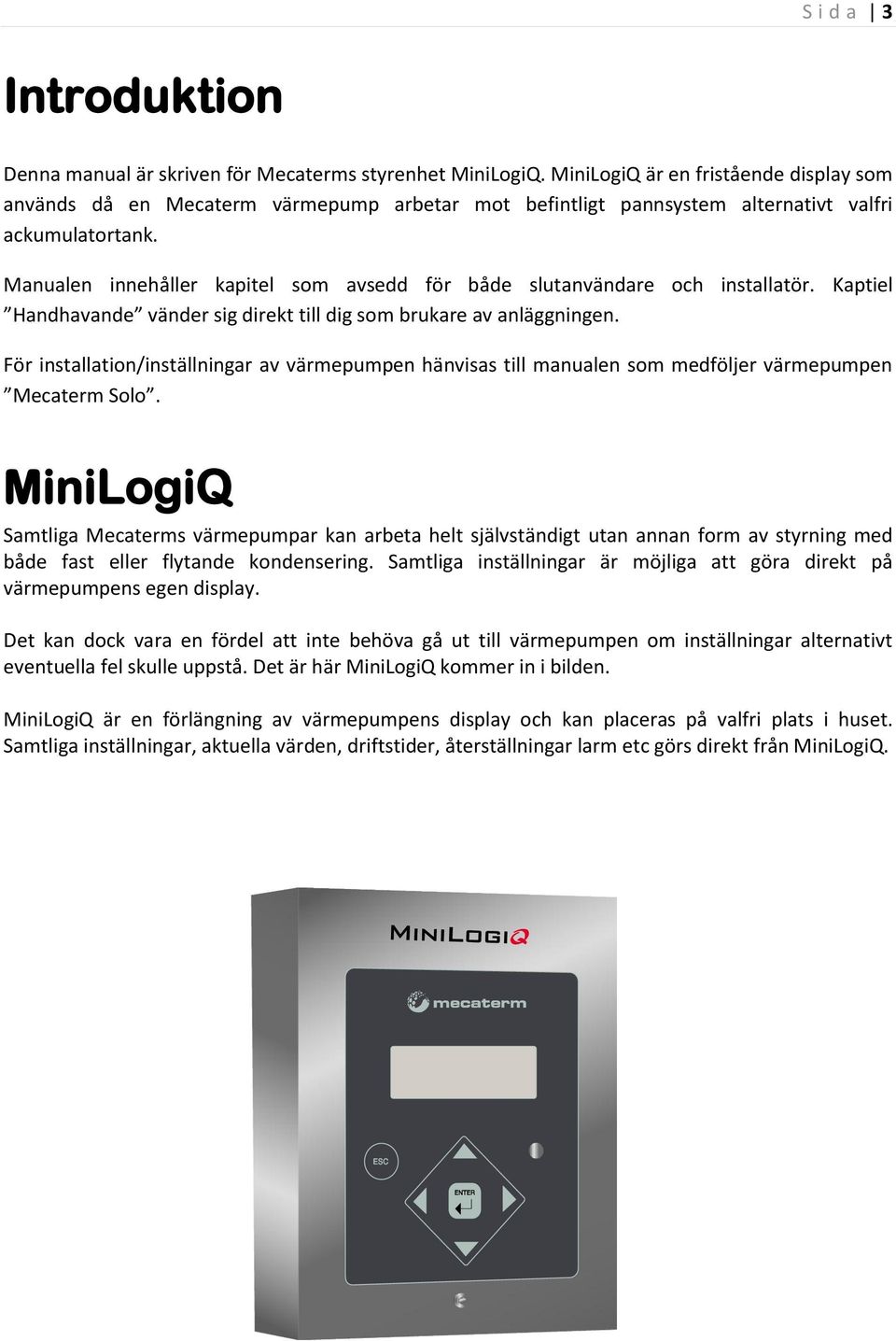

3 Sida 3 Introduktion Denna manual är skriven för Mecaterms styrenhet MiniLogiQ. MiniLogiQ är en fristående display som används då en Mecaterm värmepump arbetar mot befintligt pannsystem alternativt valfri ackumulatortank. Manualen innehåller kapitel som avsedd för både slutanvändare och installatör. Kaptiel Handhavande vänder sig direkt till dig som brukare av anläggningen. För installation/inställningar av värmepumpen hänvisas till manualen som medföljer värmepumpen Mecaterm Solo. MiniLogiQ Samtliga Mecaterms värmepumpar kan arbeta helt självständigt utan annan form av styrning med både fast eller flytande kondensering. Samtliga inställningar är möjliga att göra direkt på värmepumpens egen display. Det kan dock vara en fördel att inte behöva gå ut till värmepumpen om inställningar alternativt eventuella fel skulle uppstå. Det är här MiniLogiQ kommer in i bilden. MiniLogiQ är en förlängning av värmepumpens display och kan placeras på valfri plats i huset. Samtliga inställningar, aktuella värden, driftstider, återställningar larm etc görs direkt från MiniLogiQ.

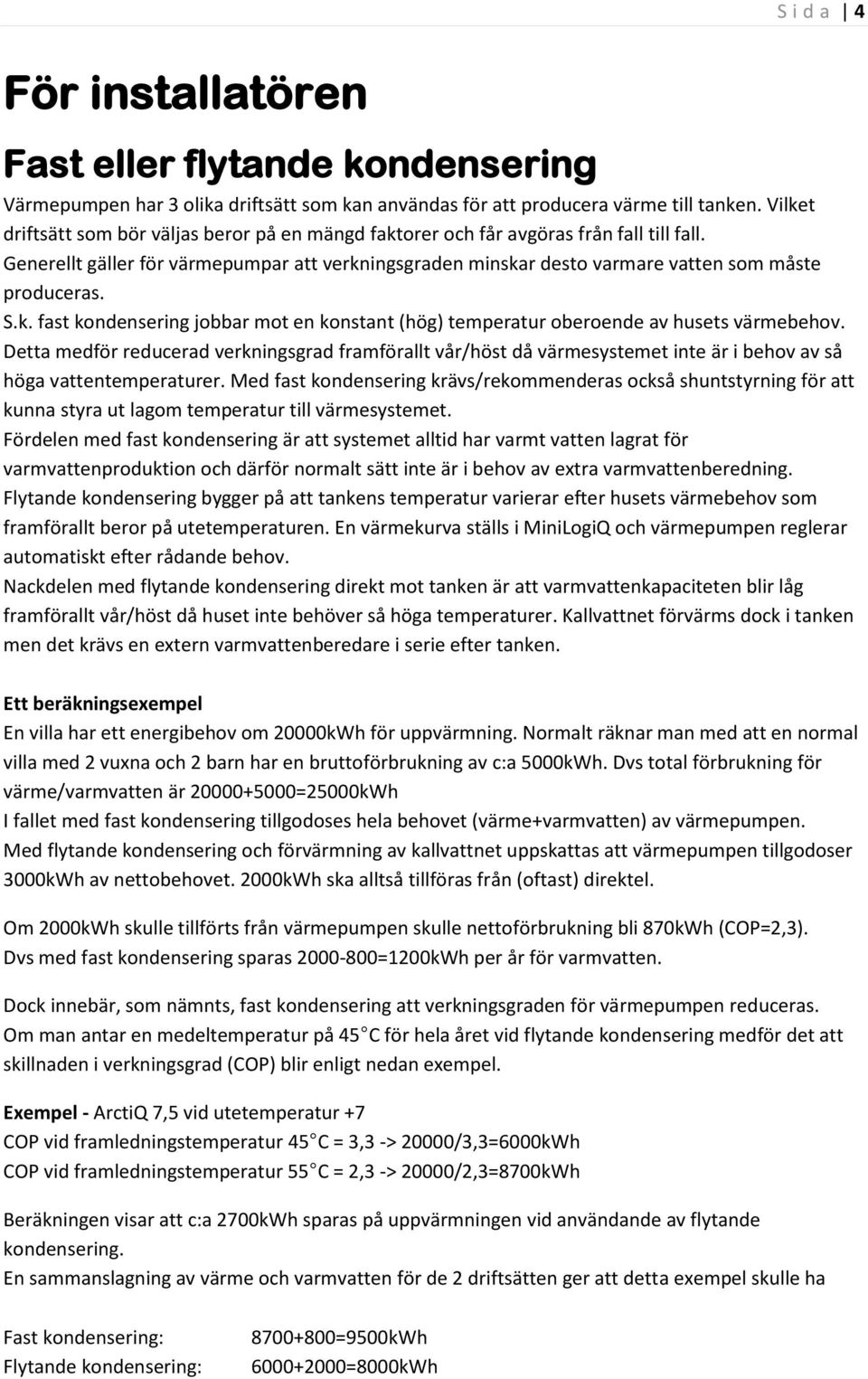

4 Sida 4 För installatören Fast eller flytande kondensering Värmepumpen har 3 olika driftsätt som kan användas för att producera värme till tanken. Vilket driftsätt som bör väljas beror på en mängd faktorer och får avgöras från fall till fall. Generellt gäller för värmepumpar att verkningsgraden minskar desto varmare vatten som måste produceras. S.k. fast kondensering jobbar mot en konstant (hög) temperatur oberoende av husets värmebehov. Detta medför reducerad verkningsgrad framförallt vår/höst då värmesystemet inte är i behov av så höga vattentemperaturer. Med fast kondensering krävs/rekommenderas också shuntstyrning för att kunna styra ut lagom temperatur till värmesystemet. Fördelen med fast kondensering är att systemet alltid har varmt vatten lagrat för varmvattenproduktion och därför normalt sätt inte är i behov av extra varmvattenberedning. Flytande kondensering bygger på att tankens temperatur varierar efter husets värmebehov som framförallt beror på utetemperaturen. En värmekurva ställs i MiniLogiQ och värmepumpen reglerar automatiskt efter rådande behov. Nackdelen med flytande kondensering direkt mot tanken är att varmvattenkapaciteten blir låg framförallt vår/höst då huset inte behöver så höga temperaturer. Kallvattnet förvärms dock i tanken men det krävs en extern varmvattenberedare i serie efter tanken. Ett beräkningsexempel En villa har ett energibehov om 20000kWh för uppvärmning. Normalt räknar man med att en normal villa med 2 vuxna och 2 barn har en bruttoförbrukning av c:a 5000kWh. Dvs total förbrukning för värme/varmvatten är =25000kWh I fallet med fast kondensering tillgodoses hela behovet (värme+varmvatten) av värmepumpen. Med flytande kondensering och förvärmning av kallvattnet uppskattas att värmepumpen tillgodoser 3000kWh av nettobehovet. 2000kWh ska alltså tillföras från (oftast) direktel. Om 2000kWh skulle tillförts från värmepumpen skulle nettoförbrukning bli 870kWh (COP=2,3). Dvs med fast kondensering sparas =1200kWh per år för varmvatten. Dock innebär, som nämnts, fast kondensering att verkningsgraden för värmepumpen reduceras. Om man antar en medeltemperatur på 45 C för hela året vid flytande kondensering medför det att skillnaden i verkningsgrad (COP) blir enligt nedan exempel. Exempel - ArctiQ 7,5 vid utetemperatur +7 COP vid framledningstemperatur 45 C = 3,3 -> 20000/3,3=6000kWh COP vid framledningstemperatur 55 C = 2,3 -> 20000/2,3=8700kWh Beräkningen visar att c:a 2700kWh sparas på uppvärmningen vid användande av flytande kondensering. En sammanslagning av värme och varmvatten för de 2 driftsätten ger att detta exempel skulle ha Fast kondensering: Flytande kondensering: =9500kWh =8000kWh

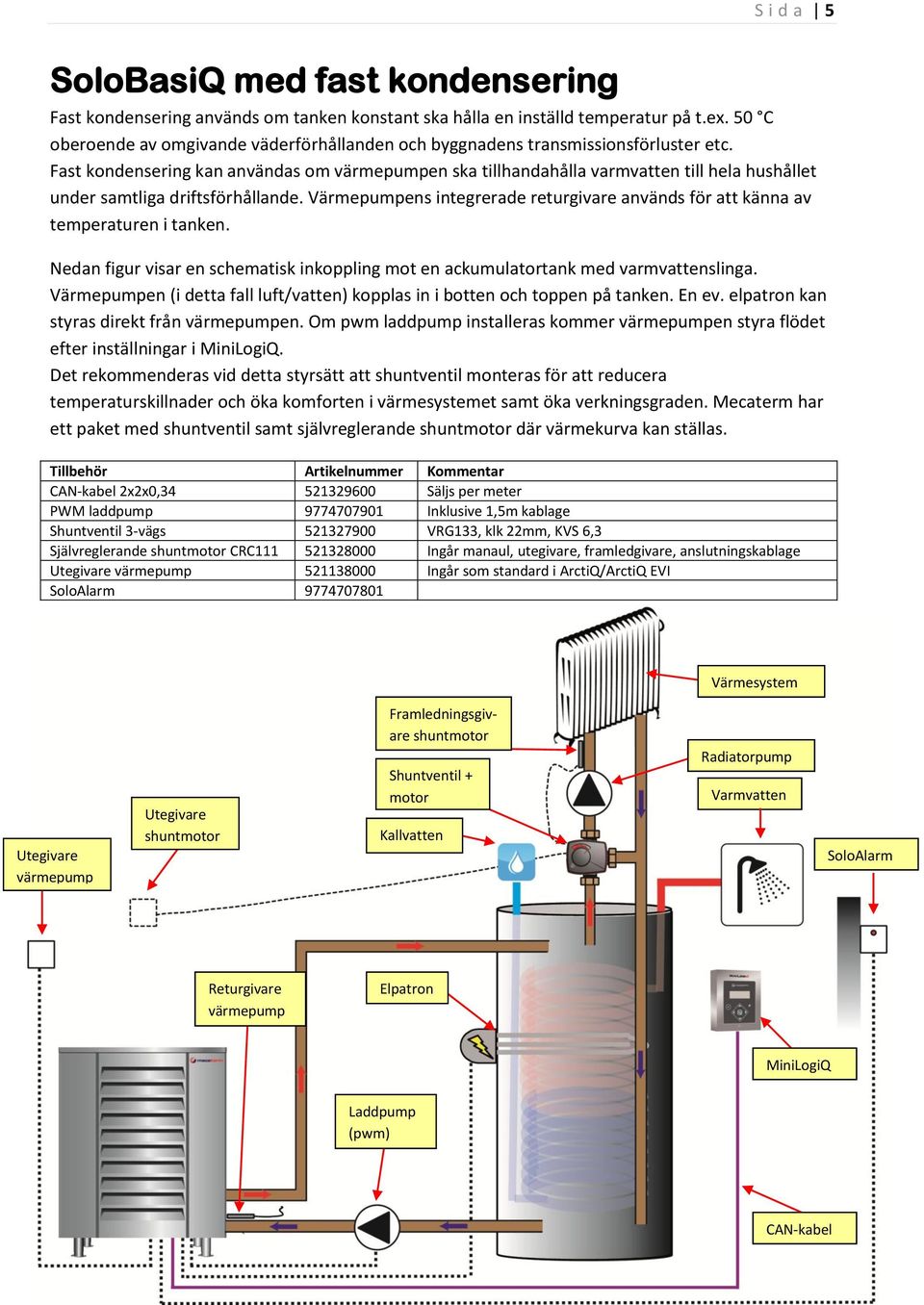

5 Sida 5 SoloBasiQ med fast kondensering Fast kondensering används om tanken konstant ska hålla en inställd temperatur på t.ex. 50 C oberoende av omgivande väderförhållanden och byggnadens transmissionsförluster etc. Fast kondensering kan användas om värmepumpen ska tillhandahålla varmvatten till hela hushållet under samtliga driftsförhållande. Värmepumpens integrerade returgivare används för att känna av temperaturen i tanken. Nedan figur visar en schematisk inkoppling mot en ackumulatortank med varmvattenslinga. Värmepumpen (i detta fall luft/vatten) kopplas in i botten och toppen på tanken. En ev. elpatron kan styras direkt från värmepumpen. Om pwm laddpump installeras kommer värmepumpen styra flödet efter inställningar i MiniLogiQ. Det rekommenderas vid detta styrsätt att shuntventil monteras för att reducera temperaturskillnader och öka komforten i värmesystemet samt öka verkningsgraden. Mecaterm har ett paket med shuntventil samt självreglerande shuntmotor där värmekurva kan ställas. Tillbehör Artikelnummer Kommentar CAN-kabel 2x2x0, Säljs per meter PWM laddpump Inklusive 1,5m kablage Shuntventil 3-vägs VRG133, klk 22mm, KVS 6,3 Självreglerande shuntmotor CRC Ingår manaul, utegivare, framledgivare, anslutningskablage Utegivare värmepump Ingår som standard i ArctiQ/ArctiQ EVI SoloAlarm Värmesystem Utegivare värmepump Utegivare shuntmotor Framledningsgivare shuntmotor Shuntventil + motor Kallvatten Radiatorpump Varmvatten SoloAlarm Returgivare värmepump Elpatron MiniLogiQ Laddpump (pwm) CAN-kabel

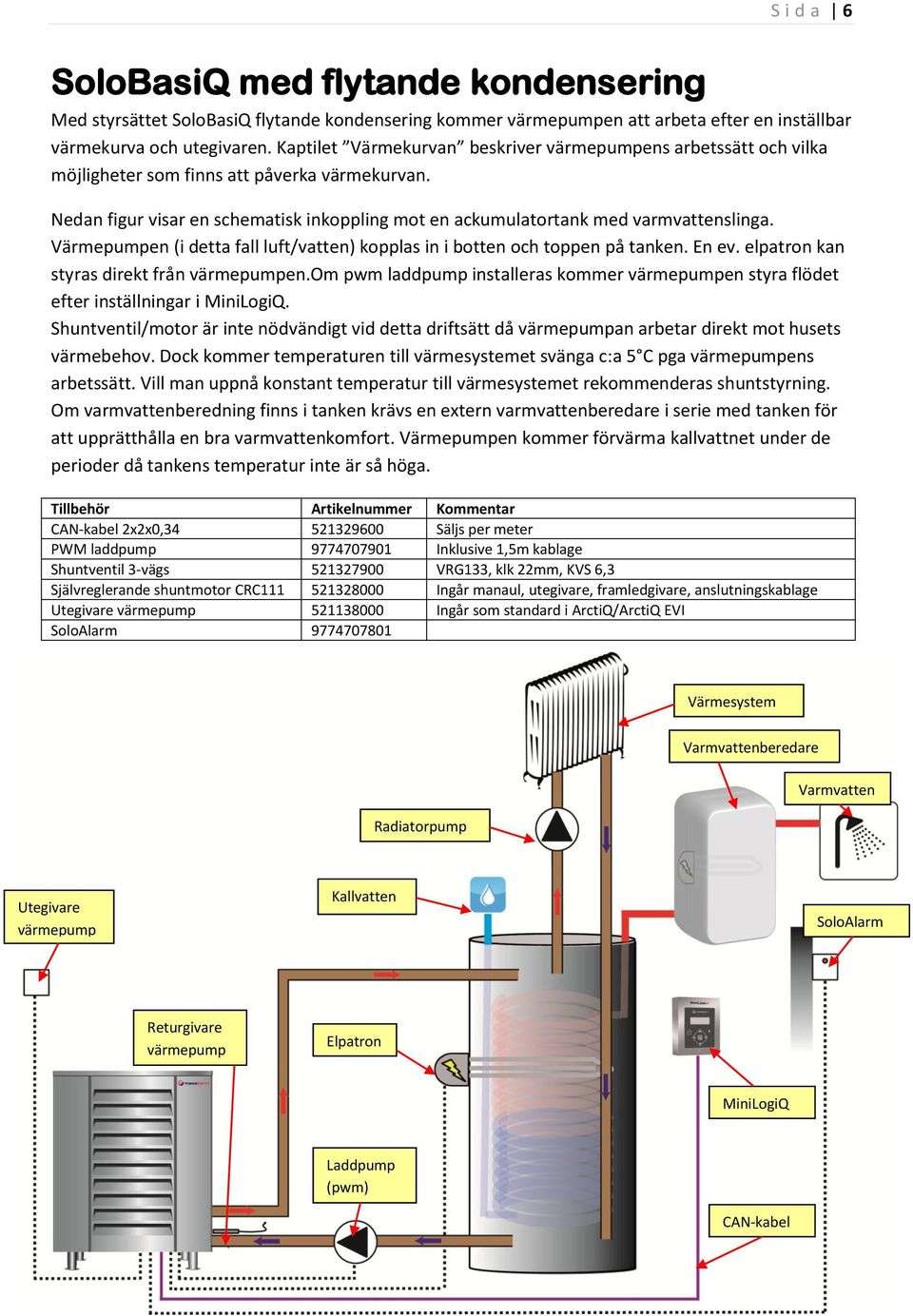

6 Sida 6 SoloBasiQ med flytande kondensering Med styrsättet SoloBasiQ flytande kondensering kommer värmepumpen att arbeta efter en inställbar värmekurva och utegivaren. Kaptilet Värmekurvan beskriver värmepumpens arbetssätt och vilka möjligheter som finns att påverka värmekurvan. Nedan figur visar en schematisk inkoppling mot en ackumulatortank med varmvattenslinga. Värmepumpen (i detta fall luft/vatten) kopplas in i botten och toppen på tanken. En ev. elpatron kan styras direkt från värmepumpen.om pwm laddpump installeras kommer värmepumpen styra flödet efter inställningar i MiniLogiQ. Shuntventil/motor är inte nödvändigt vid detta driftsätt då värmepumpan arbetar direkt mot husets värmebehov. Dock kommer temperaturen till värmesystemet svänga c:a 5 C pga värmepumpens arbetssätt. Vill man uppnå konstant temperatur till värmesystemet rekommenderas shuntstyrning. Om varmvattenberedning finns i tanken krävs en extern varmvattenberedare i serie med tanken för att upprätthålla en bra varmvattenkomfort. Värmepumpen kommer förvärma kallvattnet under de perioder då tankens temperatur inte är så höga. Tillbehör Artikelnummer Kommentar CAN-kabel 2x2x0, Säljs per meter PWM laddpump Inklusive 1,5m kablage Shuntventil 3-vägs VRG133, klk 22mm, KVS 6,3 Självreglerande shuntmotor CRC Ingår manaul, utegivare, framledgivare, anslutningskablage Utegivare värmepump Ingår som standard i ArctiQ/ArctiQ EVI SoloAlarm Värmesystem Varmvattenberedare Radiatorpump Varmvatten Utegivare värmepump Kallvatten SoloAlarm Returgivare värmepump Elpatron MiniLogiQ Laddpump (pwm) CAN-kabel

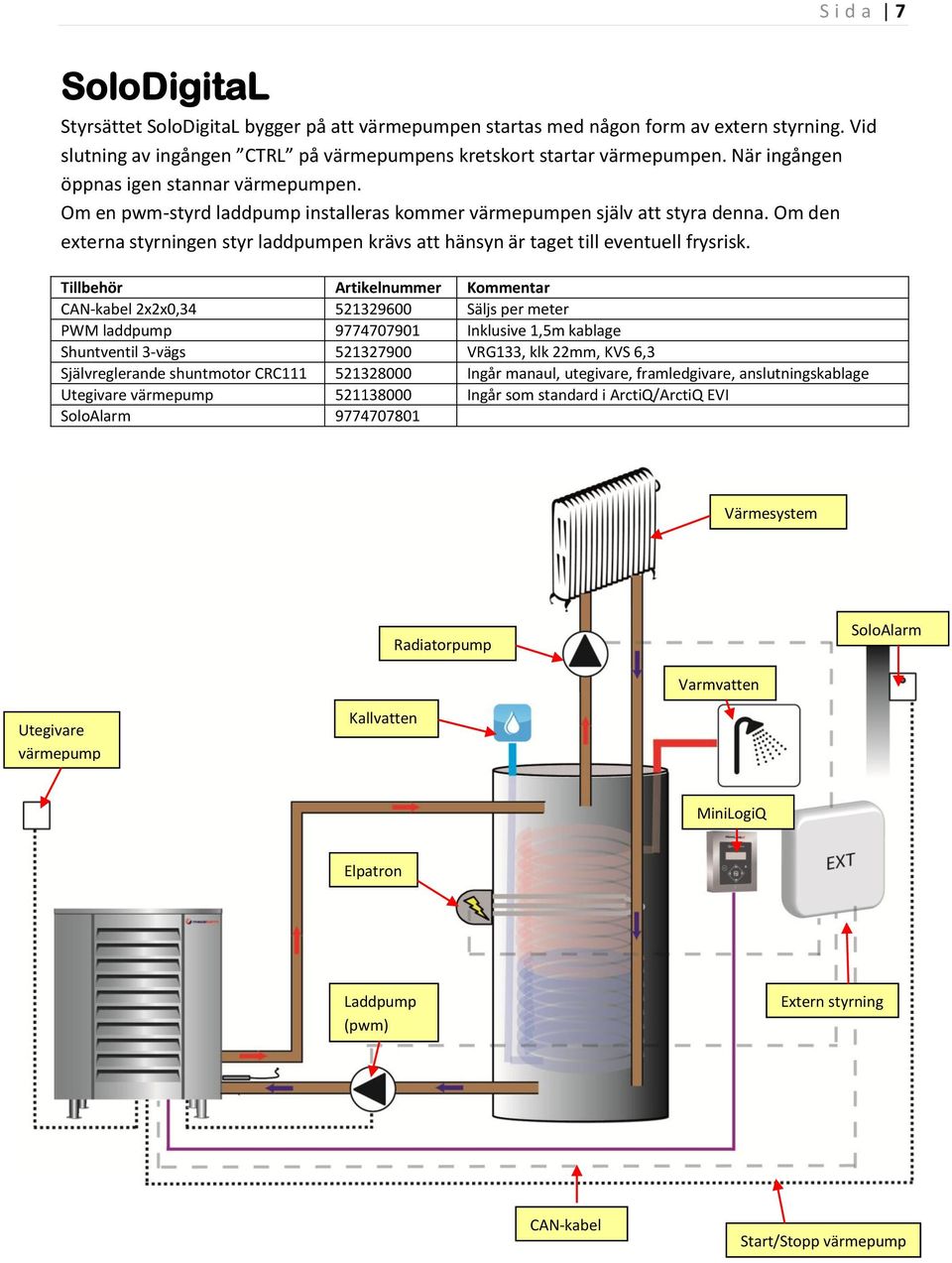

7 Sida 7 SoloDigitaL Styrsättet SoloDigitaL bygger på att värmepumpen startas med någon form av extern styrning. Vid slutning av ingången CTRL på värmepumpens kretskort startar värmepumpen. När ingången öppnas igen stannar värmepumpen. Om en pwm-styrd laddpump installeras kommer värmepumpen själv att styra denna. Om den externa styrningen styr laddpumpen krävs att hänsyn är taget till eventuell frysrisk. Tillbehör Artikelnummer Kommentar CAN-kabel 2x2x0, Säljs per meter PWM laddpump Inklusive 1,5m kablage Shuntventil 3-vägs VRG133, klk 22mm, KVS 6,3 Självreglerande shuntmotor CRC Ingår manaul, utegivare, framledgivare, anslutningskablage Utegivare värmepump Ingår som standard i ArctiQ/ArctiQ EVI SoloAlarm Värmesystem Radiatorpump SoloAlarm Varmvatten Utegivare värmepump Kallvatten MiniLogiQ Elpatron Laddpump (pwm) Extern styrning CAN-kabel Start/Stopp värmepump

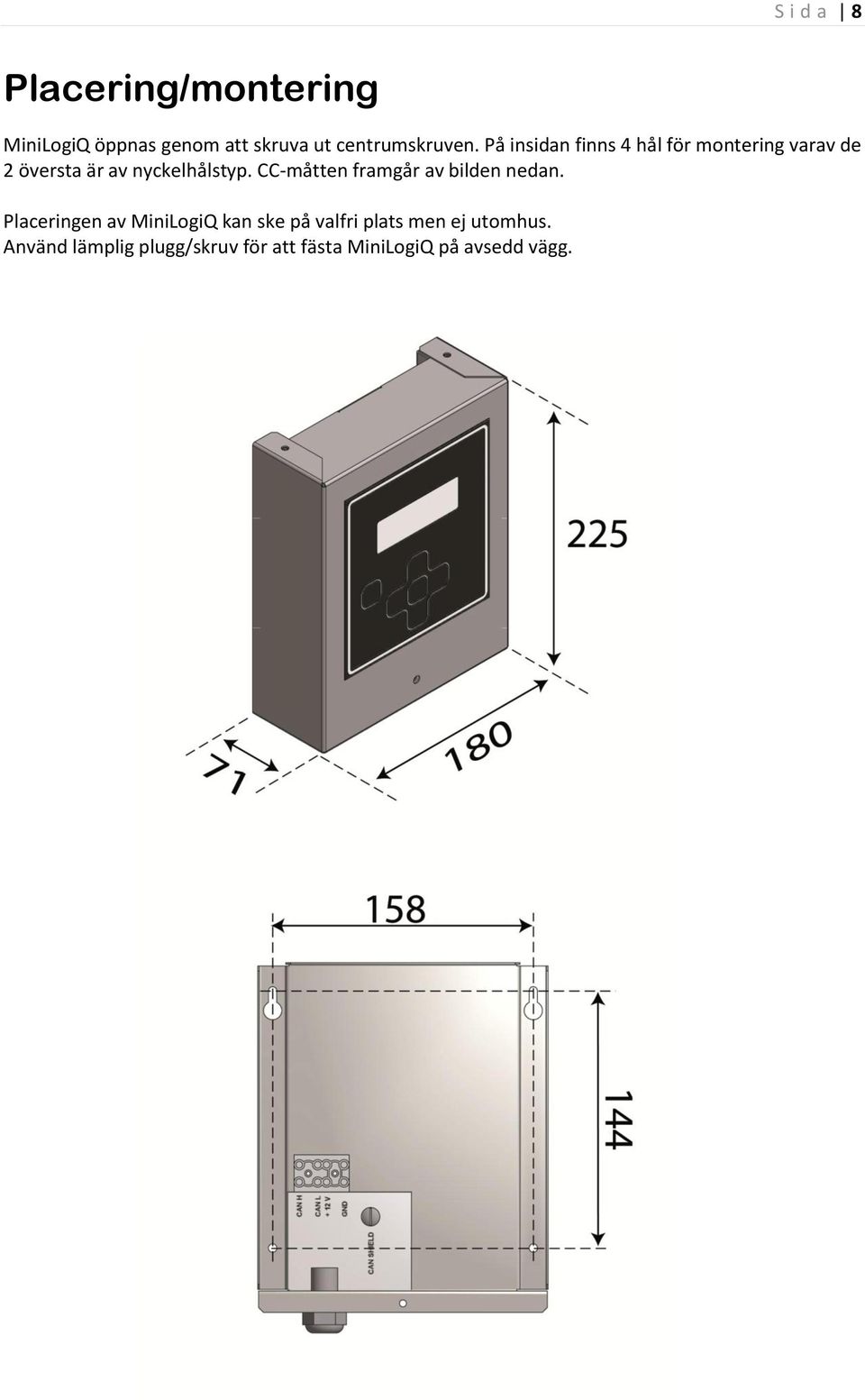

8 Sida 8 Placering/montering MiniLogiQ öppnas genom att skruva ut centrumskruven. På insidan finns 4 hål för montering varav de 2 översta är av nyckelhålstyp. CC-måtten framgår av bilden nedan. Placeringen av MiniLogiQ kan ske på valfri plats men ej utomhus. Använd lämplig plugg/skruv för att fästa MiniLogiQ på avsedd vägg.

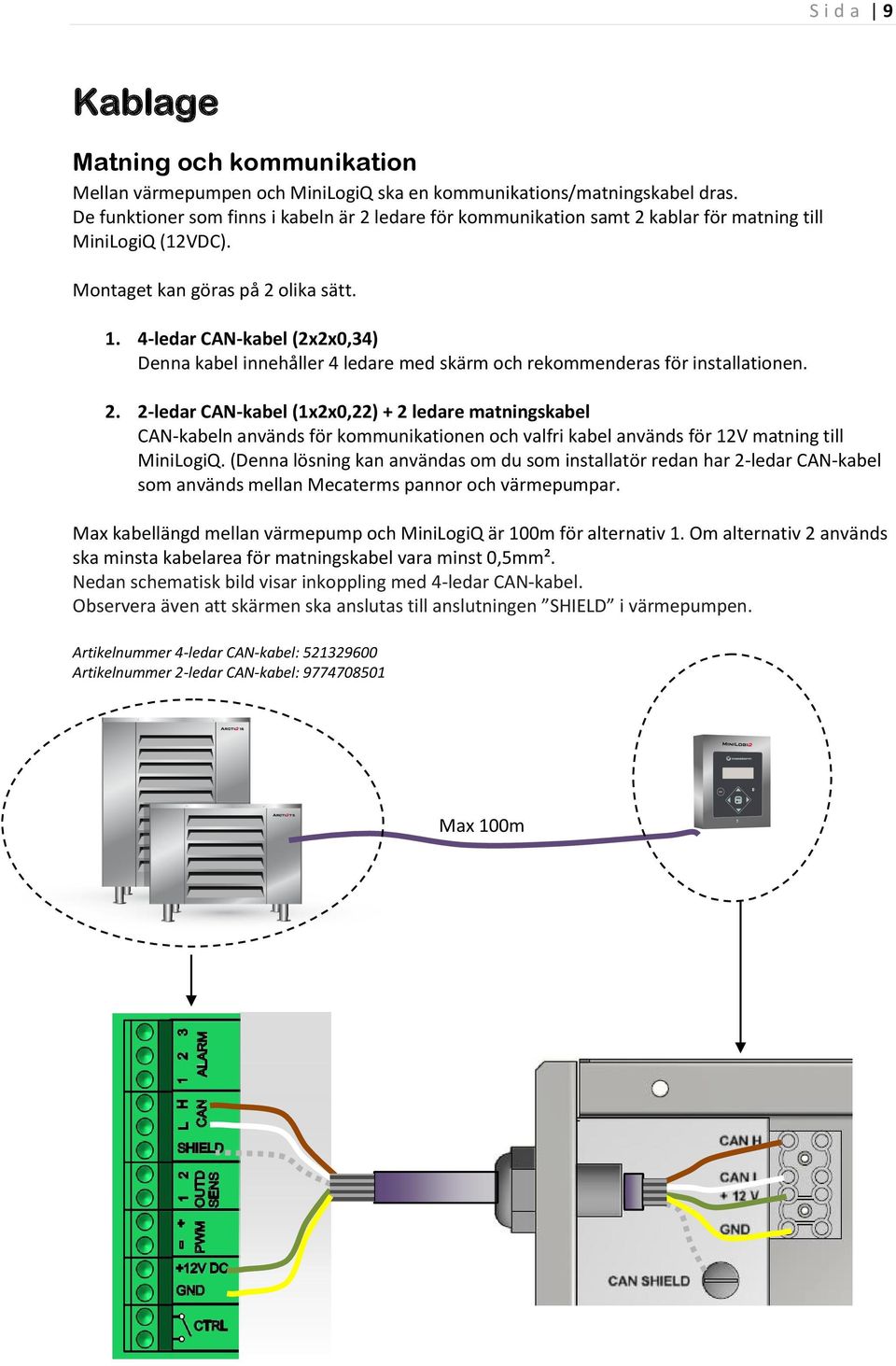

9 Sida 9 Kablage Matning och kommunikation Mellan värmepumpen och MiniLogiQ ska en kommunikations/matningskabel dras. De funktioner som finns i kabeln är 2 ledare för kommunikation samt 2 kablar för matning till MiniLogiQ (12VDC). Montaget kan göras på 2 olika sätt ledar CAN-kabel (2x2x0,34) Denna kabel innehåller 4 ledare med skärm och rekommenderas för installationen ledar CAN-kabel (1x2x0,22) + 2 ledare matningskabel CAN-kabeln används för kommunikationen och valfri kabel används för 12V matning till MiniLogiQ. (Denna lösning kan användas om du som installatör redan har 2-ledar CAN-kabel som används mellan Mecaterms pannor och värmepumpar. Max kabellängd mellan värmepump och MiniLogiQ är 100m för alternativ 1. Om alternativ 2 används ska minsta kabelarea för matningskabel vara minst 0,5mm². Nedan schematisk bild visar inkoppling med 4-ledar CAN-kabel. Observera även att skärmen ska anslutas till anslutningen SHIELD i värmepumpen. Artikelnummer 4-ledar CAN-kabel: Artikelnummer 2-ledar CAN-kabel: Max 100m

10 3 4 Sida 10 Övriga anslutningar i värmepump ALARM ALARM är en valfri anslutning. Tillbehöret SoloAlarm måste finnas tillgängligt. När SoloAlarm är ansluten kan användaren se om något fel inträffar genom dioden på SoloAlarm samt även göra reset av eventuellt larm. Tillbehöret kan med fördel installeras för att kunna hålla uppsikt över eventuella larm utan att behöva gå till MiniLogiQ OUTD SENS OUTD SENS (utegivare) är den anslutning som ska användas för utegivaren som medföljer ArctiQ samt ArctiQ EVI (tillbehör för Aqua). För ArctiQ och ArctiQ EVI ska utegivare alltid installeras. För modellen Aqua är det endast nödvändigt om systemet ska köras med driftsättet SoloBasiQ med flytande kondensering. PWM PWM är en valfri anslutning som ger möjlighet att styra en varvtalsstyrd laddpump direkt från värmepumpen. Observera att matning till laddpumpen inte kan hämtas från värmepumpens kretskort. (Gäller endast för ArctiQ och ArctiQ EVI. Aqua har en fabriksmonterad integrerad PWMstyrd laddpump.) CTRL CTRL är en potentialfri digital ingång som enbart används när värmepumpen ska köras med styrsättet SoloDigitaL. Vid slutning av ingången ges startsignal och vid brytning ges stoppsignal. HEATER Det finns möjlighet att styra en extern energikälla, t.ex. elpatron, direkt från värmepumpens kretskort, alternativt använda utgången till Mecaterms avfrostningstråg. Observera att endast en funktion kan användas. Max strömuttag på utgången är 1A V N PE 3ph 400V 230V N a1 a2

11 Sida 11 Första uppstart Inställningar i värmepumpen Första åtgärden som måste göras för att få igång kommunikationen mellan värmepumpen och MiniLogiQ är att ställa in värmepumpen för drift mot MiniLogiQ. Detta görs på displayen som finns i värmepumpen. 1. Spänningssätt värmepumpen 2. Gå till läget Inställningar genom att hålla in OK-knappen i 2 sekunder. A. 0 kommer visas. 3. Stega vidare till inställning b genom att trycka snabbt på OK-knappen. Inställningen för b är default satt till 2 (kommunikation med Mecaterms pannor) men ska sättas till värdet 4 för att kunna kommunicera med MiniLogiQ. Använd uppåtpilen för att öka värdet till 4 och bekräfta sedan med OK-knappen. Du är nu klar med inställningar i värmepumpen. Resten av inställningarna sköts nu från MiniLogiQ

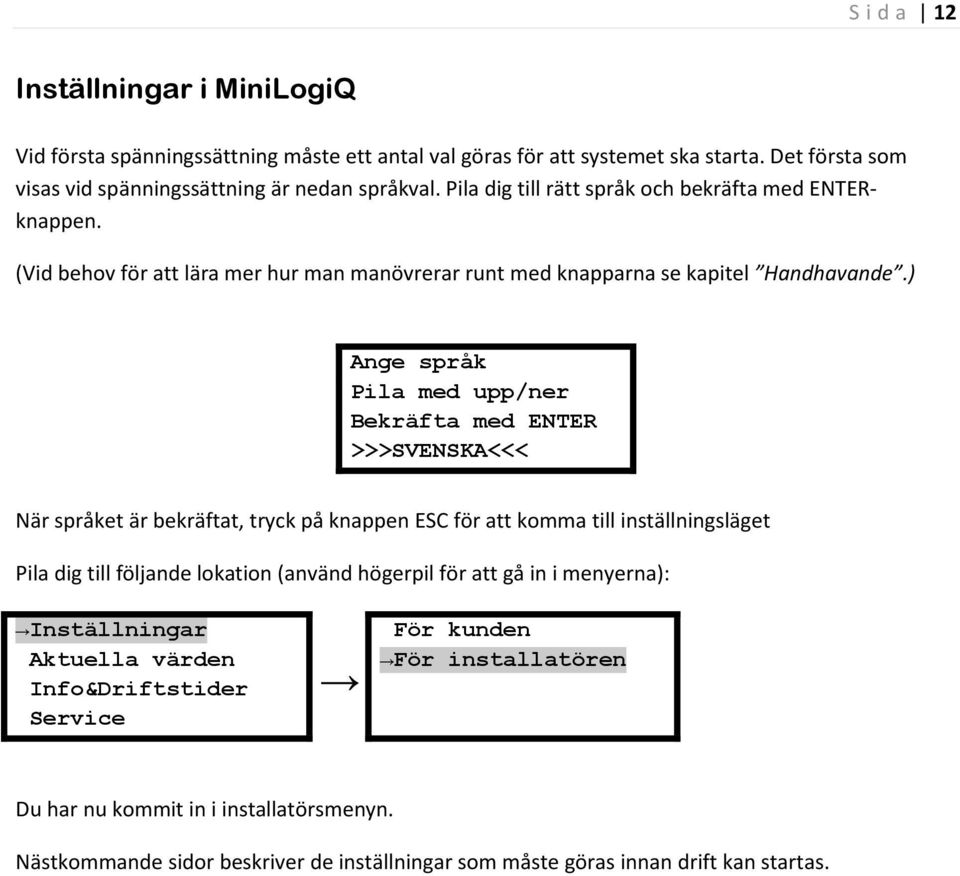

12 Sida 12 Inställningar i MiniLogiQ Vid första spänningssättning måste ett antal val göras för att systemet ska starta. Det första som visas vid spänningssättning är nedan språkval. Pila dig till rätt språk och bekräfta med ENTERknappen. (Vid behov för att lära mer hur man manövrerar runt med knapparna se kapitel Handhavande.) Ange språk Pila med upp/ner Bekräfta med ENTER >>>SVENSKA<<< När språket är bekräftat, tryck på knappen ESC för att komma till inställningsläget Pila dig till följande lokation (använd högerpil för att gå in i menyerna): Inställningar Aktuella värden Info&Driftstider Service För kunden För installatören Du har nu kommit in i installatörsmenyn. Nästkommande sidor beskriver de inställningar som måste göras innan drift kan startas.

13 Sida 13 Inställningar installatör Visning Beskrivning Kommentarer Hittad värmepump Mod: ArctiQ EVI 10 S/N: Progver:1.9 Typ av styrning för värmepump: SoloBasiC Fast kondensering Visningen ger information om vilken värmepump som har hittats samt serienummer och installerad mjukvaruversion. (Om värmepumpen är uppdaterad på fältet kommer (f) stå efter serienumret.) Om ingen värmepump hittas kontrollera anslutningarna för CANkabeln. Detta val bestämmer hur värmepumpen ska arbeta mot tanken. 3 olika inställningar finns. (Se kapitlet De 3 styrsätten för mer information driftsätten). SoloBasiC med fast kondensering Värmepumpen jobbar mot en fast temperatur som ställs i kundmenyn SoloBasiC med flytande kondensering Värmepumpen jobbar mot en inställd värmekurva och utetemperaturen. Värmekurva ställs i kundmenyn. SoloDigitaL Start och stopp av värmepumpen med extern signal. Visas endast om värmepump hittas SoloBasiC valt. Ange återstartshysteres för värmepump: 5,0C Kompressorblockering Kompressor är: Spärrad Anger den temperatur som tankens temperatur får falla från börvärdet innan värmepumpen ska återstarta. Om t.ex. börvärdet är 50C och denna inställning är 5,0C kommer värmepumpen starta när temperaturen fallit till 45C. Kompressorn är som default blockerad för att förhindra ofrivillig start innan installationen är klar. Ta inte bort blockeringen förrän installationen är helt klar och inga problem föreligger för start. Visas endast om SoloBasiC är valt. Varvtalsstyrd pump (pwm-styrd) används till värmepump Nej Ange önskad tempdiff över värmepump (delta T): 8,0C Om en pwm-styrd laddpump från Mecaterm används ska detta bekräftas i denna inställning. För värmepumpen Aqua finns integrerad pwm laddpump varför denna visning inte visas för Aqua. Inställning för önskad temperaturdifferens över värmepumpen (delta T). Laddpumpen kommer hela tiden reglera flödet för att uppnå inställd temperaturdifferens. Visas endast för ArctiQ och ArctiQ EVI Visas för Aqua samt om pwm-pump är vald som installerad Ange hur utgången HEATER på värmepumpen ska användas: Används ej Värmepumpens utgång HEATER kan användas för 2 olika funktioner: Styr energikälla Värmepumpen startar/stoppar automatiskt en extern energikälla, t.ex. elpatron, vid behov. Om detta val görs kommer ytterligare inställning för återstartshysteres för extern energikälla. Styr kondenstråg Den andra funktionen som är möjlig ät styrning av värmekabel till Mecaterms kondenstråg (tillbehör).

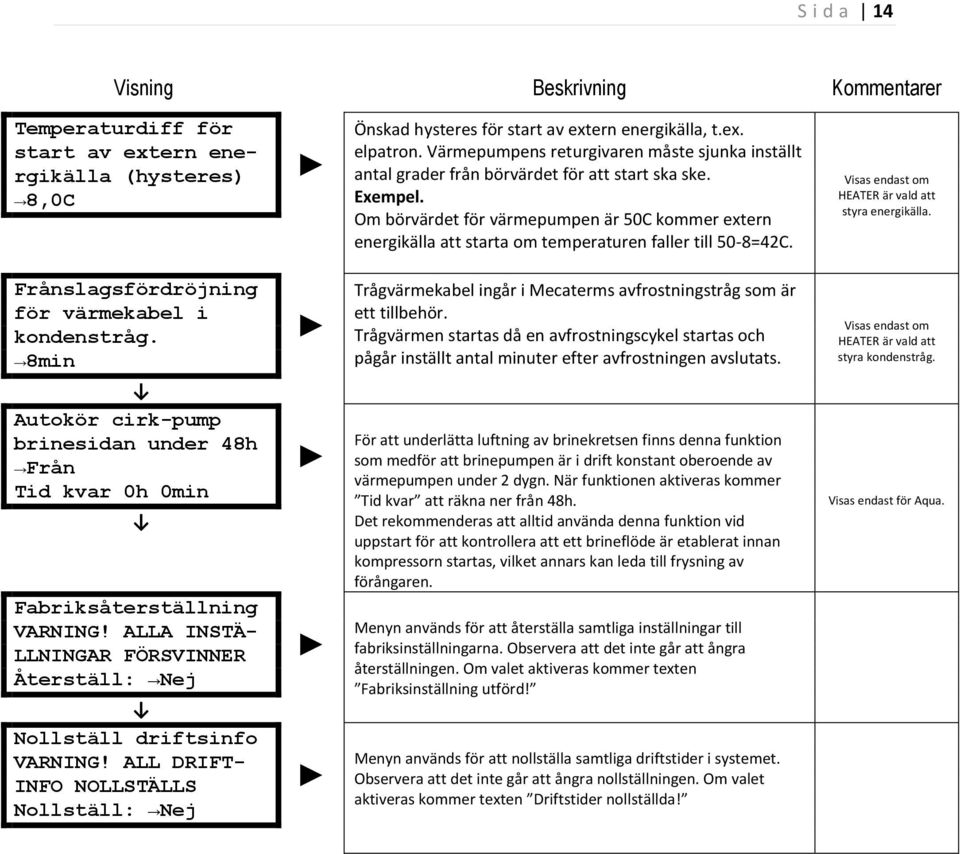

14 Sida 14 Visning Beskrivning Kommentarer Temperaturdiff för start av extern energikälla (hysteres) 8,0C Önskad hysteres för start av extern energikälla, t.ex. elpatron. Värmepumpens returgivaren måste sjunka inställt antal grader från börvärdet för att start ska ske. Exempel. Om börvärdet för värmepumpen är 50C kommer extern energikälla att starta om temperaturen faller till 50-8=42C. Visas endast om HEATER är vald att styra energikälla. Frånslagsfördröjning för värmekabel i kondenstråg. 8min Autokör cirk-pump brinesidan under 48h Från Tid kvar 0h 0min Fabriksåterställning VARNING! ALLA INSTÄ- LLNINGAR FÖRSVINNER Återställ: Nej Nollställ driftsinfo VARNING! ALL DRIFT- INFO NOLLSTÄLLS Nollställ: Nej Trågvärmekabel ingår i Mecaterms avfrostningstråg som är ett tillbehör. Trågvärmen startas då en avfrostningscykel startas och pågår inställt antal minuter efter avfrostningen avslutats. För att underlätta luftning av brinekretsen finns denna funktion som medför att brinepumpen är i drift konstant oberoende av värmepumpen under 2 dygn. När funktionen aktiveras kommer Tid kvar att räkna ner från 48h. Det rekommenderas att alltid använda denna funktion vid uppstart för att kontrollera att ett brineflöde är etablerat innan kompressorn startas, vilket annars kan leda till frysning av förångaren. Menyn används för att återställa samtliga inställningar till fabriksinställningarna. Observera att det inte går att ångra återställningen. Om valet aktiveras kommer texten Fabriksinställning utförd! Menyn används för att nollställa samtliga driftstider i systemet. Observera att det inte går att ångra nollställningen. Om valet aktiveras kommer texten Driftstider nollställda! Visas endast om HEATER är vald att styra kondenstråg. Visas endast för Aqua.

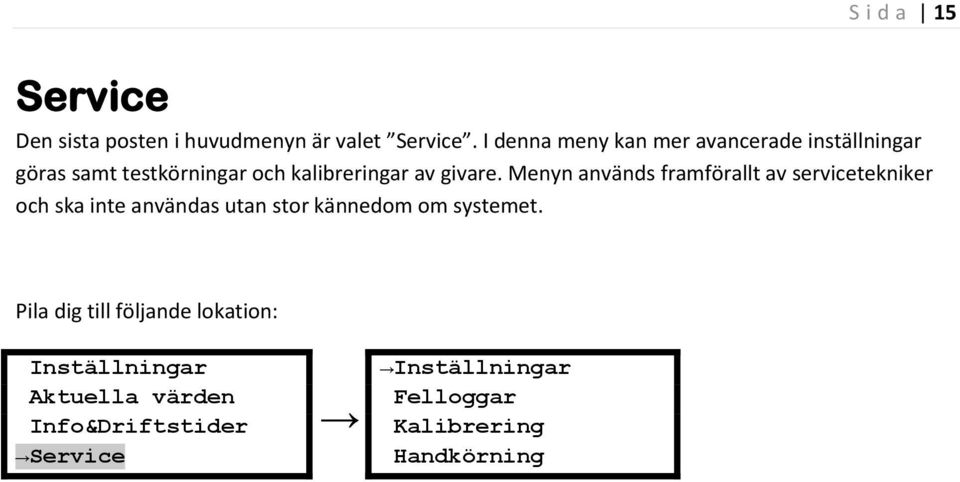

15 Sida 15 Service Den sista posten i huvudmenyn är valet Service. I denna meny kan mer avancerade inställningar göras samt testkörningar och kalibreringar av givare. Menyn används framförallt av servicetekniker och ska inte användas utan stor kännedom om systemet. Pila dig till följande lokation: Inställningar Aktuella värden Info&Driftstider Service Inställningar Felloggar Kalibrering Handkörning

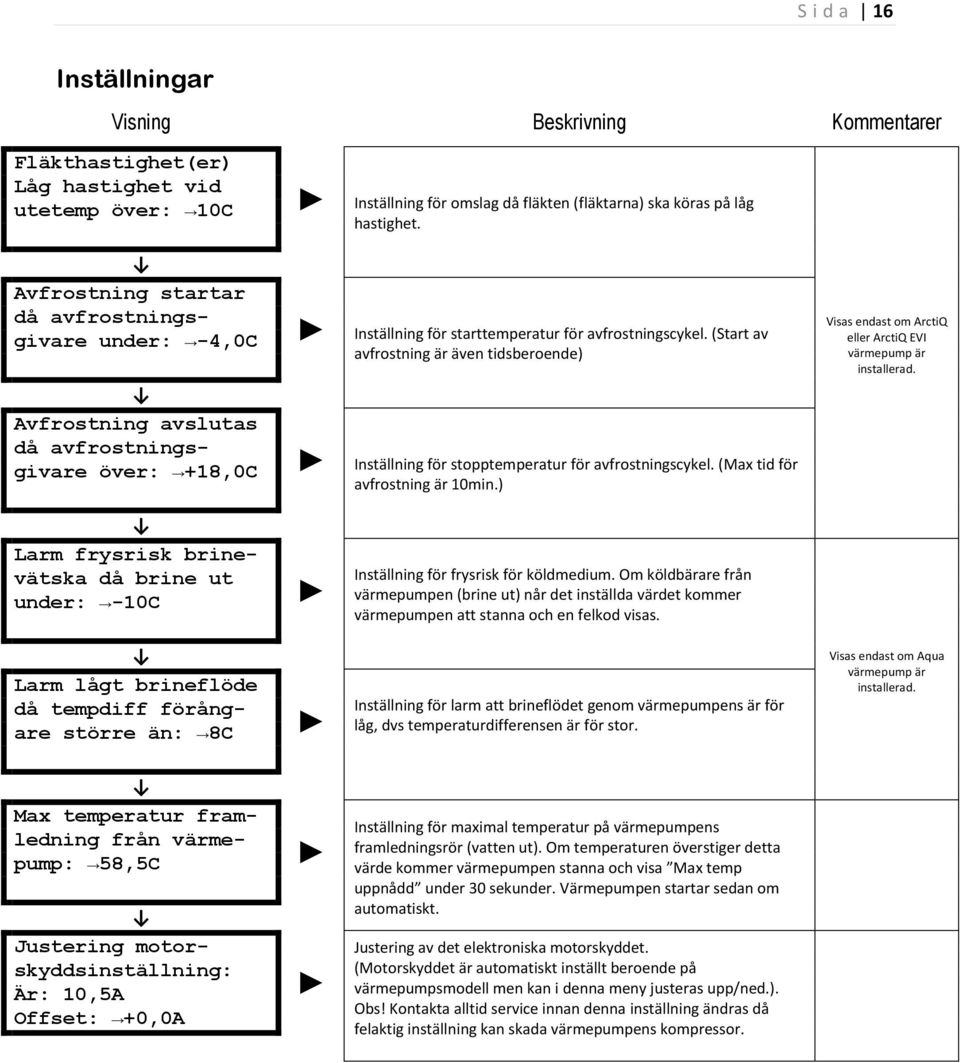

16 Sida 16 Inställningar Visning Beskrivning Kommentarer Fläkthastighet(er) Låg hastighet vid utetemp över: 10C Inställning för omslag då fläkten (fläktarna) ska köras på låg hastighet. Avfrostning startar då avfrostningsgivare under: -4,0C Avfrostning avslutas då avfrostningsgivare över: +18,0C Inställning för starttemperatur för avfrostningscykel. (Start av avfrostning är även tidsberoende) Inställning för stopptemperatur för avfrostningscykel. (Max tid för avfrostning är 10min.) Visas endast om ArctiQ eller ArctiQ EVI värmepump är installerad. Larm frysrisk brinevätska då brine ut under: -10C Inställning för frysrisk för köldmedium. Om köldbärare från värmepumpen (brine ut) når det inställda värdet kommer värmepumpen att stanna och en felkod visas. Larm lågt brineflöde då tempdiff förångare större än: 8C Inställning för larm att brineflödet genom värmepumpens är för låg, dvs temperaturdifferensen är för stor. Visas endast om Aqua värmepump är installerad. Max temperatur framledning från värmepump: 58,5C Justering motorskyddsinställning: Är: 10,5A Offset: +0,0A Inställning för maximal temperatur på värmepumpens framledningsrör (vatten ut). Om temperaturen överstiger detta värde kommer värmepumpen stanna och visa Max temp uppnådd under 30 sekunder. Värmepumpen startar sedan om automatiskt. Justering av det elektroniska motorskyddet. (Motorskyddet är automatiskt inställt beroende på värmepumpsmodell men kan i denna meny justeras upp/ned.). Obs! Kontakta alltid service innan denna inställning ändras då felaktig inställning kan skada värmepumpens kompressor.

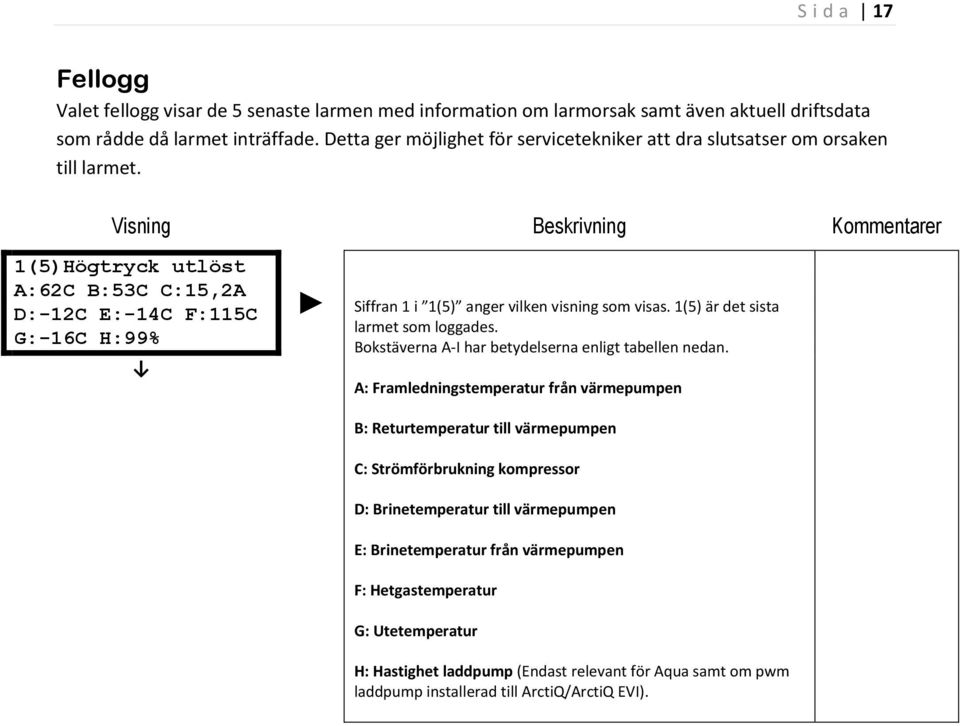

17 Sida 17 Fellogg Valet fellogg visar de 5 senaste larmen med information om larmorsak samt även aktuell driftsdata som rådde då larmet inträffade. Detta ger möjlighet för servicetekniker att dra slutsatser om orsaken till larmet. Visning Beskrivning Kommentarer 1(5)Högtryck utlöst A:62C B:53C C:15,2A D:-12C E:-14C F:115C G:-16C H:99% Siffran 1 i 1(5) anger vilken visning som visas. 1(5) är det sista larmet som loggades. Bokstäverna A-I har betydelserna enligt tabellen nedan. A: Framledningstemperatur från värmepumpen B: Returtemperatur till värmepumpen C: Strömförbrukning kompressor D: Brinetemperatur till värmepumpen E: Brinetemperatur från värmepumpen F: Hetgastemperatur G: Utetemperatur H: Hastighet laddpump (Endast relevant för Aqua samt om pwm laddpump installerad till ArctiQ/ArctiQ EVI).

18 Sida 18 Kalibrering Menyn kalibrering används för att kunna justera givarens värde upp eller ner. Observera att kalibrering endast ska utföras i samband med att ett kalibrerat temperaturinstrument används. För samtliga kalibreringsvisningar visas dels givarens aktuella värde samt den aktuella offseten, dvs hur mycket givaren är justerad och åt vilket håll. Default värde för offset är alltid 0.0 C Visning Beskrivning Kommentarer Framledningsgivare Är:44,6C Offset: +0.0C Returgivare Är:30,6C Offset: +0.0C Hetgasgivare Är:94,3C Offset: +0.0C Utegivare Är:10,1C Offset: +0.0C Kalibrering av framledningsgivaren Kalibrering av returgivaren Kalibrering av hetgasgivaren Kalibrering av utegivare

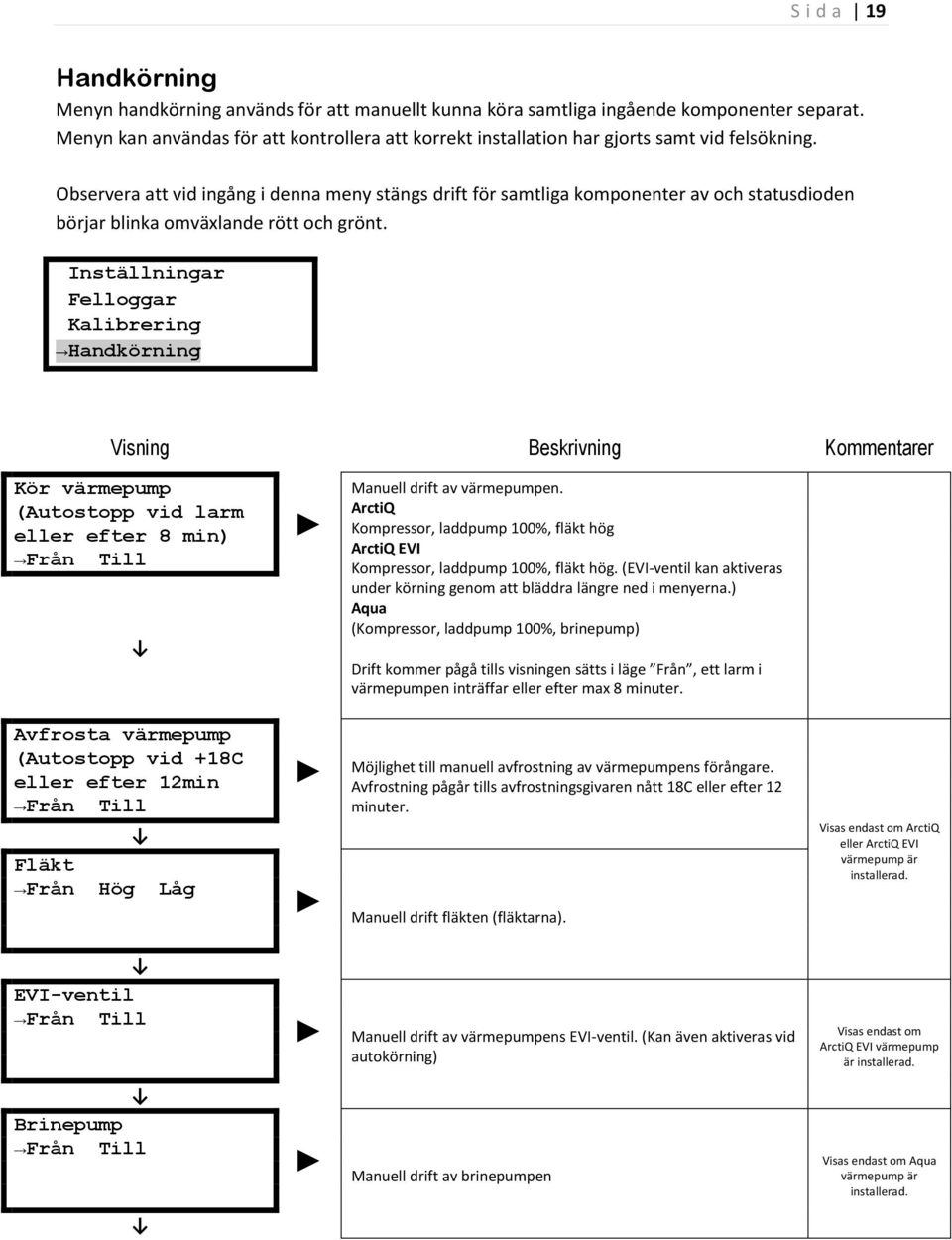

19 Sida 19 Handkörning Menyn handkörning används för att manuellt kunna köra samtliga ingående komponenter separat. Menyn kan användas för att kontrollera att korrekt installation har gjorts samt vid felsökning. Observera att vid ingång i denna meny stängs drift för samtliga komponenter av och statusdioden börjar blinka omväxlande rött och grönt. Inställningar Felloggar Kalibrering Handkörning Visning Beskrivning Kommentarer Kör värmepump (Autostopp vid larm eller efter 8 min) Från Till Manuell drift av värmepumpen. ArctiQ Kompressor, laddpump 100%, fläkt hög ArctiQ EVI Kompressor, laddpump 100%, fläkt hög. (EVI-ventil kan aktiveras under körning genom att bläddra längre ned i menyerna.) Aqua (Kompressor, laddpump 100%, brinepump) Drift kommer pågå tills visningen sätts i läge Från, ett larm i värmepumpen inträffar eller efter max 8 minuter. Avfrosta värmepump (Autostopp vid +18C eller efter 12min Från Till Fläkt Från Hög Låg Möjlighet till manuell avfrostning av värmepumpens förångare. Avfrostning pågår tills avfrostningsgivaren nått 18C eller efter 12 minuter. Manuell drift fläkten (fläktarna). Visas endast om ArctiQ eller ArctiQ EVI värmepump är installerad. EVI-ventil Från Till Manuell drift av värmepumpens EVI-ventil. (Kan även aktiveras vid autokörning) Visas endast om ArctiQ EVI värmepump är installerad. Brinepump Från Till Manuell drift av brinepumpen Visas endast om Aqua värmepump är installerad.

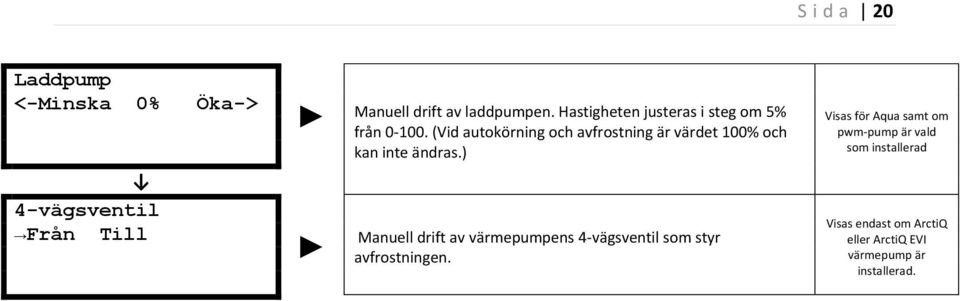

20 Sida 20 Laddpump <-Minska 0% 4-vägsventil Från Till Öka-> Manuell drift av laddpumpen. Hastigheten justeras i steg om 5% från (Vid autokörning och avfrostning är värdet 100% och kan inte ändras.) Manuell drift av värmepumpens 4-vägsventil som styr avfrostningen. Visas för Aqua samt om pwm-pump är vald som installerad Visas endast om ArctiQ eller ArctiQ EVI värmepump är installerad.

21 Framledning Sida 21 Handhavande Husets värmebehov Beroende på hur ditt hus är byggt vilket klimat som råder och hur ditt värmesystem ser ut krävs olika mängd energi för att värma upp det. Det finns många saker som påverkar vilken temperatur ditt värmesystem behöver. Är det t.ex. kallt ute behöver huset mer energi/värme. Har du ett gammalt radiatorsystem kräver radiatorerna varmare vatten än moderna för att du ska få varmt. Har du ett golvvärmesystem behöver du inte så varmt vatten för att få tillräckligt med värme. Med anledning av alla dessa parametrar som är olika från hus till krävs en unik inställning från fall till fall. Detta kallar vi värmekurvan. Observera att om systemet är inställt för SoloBasiC med fast kondensering ska annan styrning för värmesystemet finnas, t.ex. en självreglererande shunt där värmekurva kan ställas in. Enkelt sett kan värmekurvan beskrivas som ett förhållande mellan utetemperatur och temperaturen (framledning) ditt värmesystem behöver, se bilden nedan. Denna värmekurva kan du påverka på en mängd olika sätt för att passa just ditt hus, vilket vi kommer att gå igenom i detta kapitel. Tänk på! En korrekt inställd huskurva kan spara många hundralappar per år. Exempel på värmekurva Utetemperatur

22 Framledning Sida 22 Att ställa kurvan Observera att detta kapitel endast är relevant om systemet är inställt för flytande kondensering. Det finns 2st grundinställningar för att kunna ställa värmekurvan, punkt A, B. Med dessa 2 punkter kan du justera på lutning och lodrät position. Det ska alltid efterstävas att kurvan är så lågt ställd som möjligt. Punkt A Punkt A beskriver vilken temperatur som tanken ska hålla då utetemperaturen är -15 C. Fabriksinställningen för denna punkt är 50 C. D.v.s. när det är -15 C kallt ute kommer värmepumpen jobba tills vattnet till värmepumpen uppnår 50 C. Detta innebär, beroende på tempökningen i värmepumpen, att C varmt vatten till tanken. När du justerar denna punkt ändrar du vinkeln på hela värmekurvan. De största förändringarna sker vid de kalla utetemperaturerna, se bilden nedan. Upplever du att värmen inte räcker till när det är under -5 C ute men att det inte är några problem då det är varmare kan du justera denna punkt uppåt. Justering av punkt A på värmekurvan. Default inställning är 50 C Utetemperatur

23 Framledning Sida 23 Punkt B Justering av punkt B innebär att hela värmekurvan flyttas uppåt eller nedåt (parallellförflyttning). Dvs du ändrar inte lutningen vid någon speciell utetemperatur utan gör samma påverkan på kurvan över hela utetemperaturområdet. Fabriksinställningen är 0 C, dvs ingen förflyttning alls. Ökar du värdet flyttar du kurvan uppåt, dvs det blir varmare, minskar du värdet sänker du temperaturen. Denna inställning använder du främst när du upplever att det är för kallt (eller varmt) oberoende av vilken utetemperatur som råder. (Denna inställning är också den som bör användas vid första injustering av värmekurvan.) Justering av punkt B på värmekurvan Utetemperatur

24 Temperatur i undre tankdelen Sida 24 Sommarladdning & grundvärme Grundvärme är den lägsta temperatur som värmepumpen låter tankens temperatur sjunka till. Anledningen till denna inställning är att du ska kunna få bra med varmvatten även då ditt hus inte behöver så mycket värme. Om varmvatten produceras på annat sätt än via tanken där värmepumpen jobbar kan denna inställning sänkas ner. Under sommartid har huset inget eller väldigt lite värmebehov. För att öka drifttiden för värmepumpen och öka varmvattenkomforten sommartid kan du ställa in en temperatur där värmepumpen laddar hela tanken maximalt, s.k. sommarladdning. Värmepumpen går in i sommarläge om utetemperaturen varit över det inställda värdet under minst 8 timmar. Systemet stannar kvar i sommarläge under minst 12timmar eller så länge utetemperaturen är över inställd temperatur. Anledningen till detta är att förhindra att värmepumpen hoppar mellan sommarladdning och laddning mot värmekurvan under sommarnätterna. Inställningar som påverkar tankens temperatur. I figuren är grundvärme inställt på 30 C och sommarladdning på 20 C Sommarladdning Grundvärme Utetemperatur

25 Sida 25 Varför är värmekurvan viktig? Vi har nu gått igenom de inställningar du kan göra av värmekurvan, och det har påpekats att det är viktigt med en bra inställd värmekurva. Varför är det då så viktigt? Jo, värmepumpen fungerar inte som en oljepanna, vedpanna eller elpanna där temperaturen inte har så stor påverkan på verkningsgraden, dvs hur effektiv den är. Värmepumpens verkningsgrad/effektivitet kallas COP och är ett mått på hur mycket energi du får tillbaka i förhållande till hur mycket du stoppat in. COP=3 innebär således att om du stoppat in 1kWh så får du tillbaka 3kWh. Verkningsgraden, COP, för värmepumpen beror på många olika parametrar men det finns ett klart samband mellan vattentemperaturer i värmepumpen och COP. Desto varmare vatten värmepumpen måste producera desto sämre blir verkningsgraden, COP, och därmed besparingen. Detta innebär, för att optimera besparingen, att värmekurvan ska ställas så låg som möjligt. En för högt ställd värmekurva medför att värmepumpen jobbar med varmare vatten än nödvändigt och därmed med sämre verkningsgrad. Bästa besparing för ditt värmesystem får du med så låga vattentemperaturer som möjligt! I praktiken Det kan ta lång tid att ställa in en perfekt huskurva för just ditt hus och du kan behöva justera den vid flera olika tillfällen. Framförallt kan det behöva justeras då utetemperaturen sjunker. Det finns några grundtips som bör följas. Radiatortermostater Samtliga radiatortermostater bör vara fullt öppna när du ställer in din värmekurva. Risken är annars att systemet skickar ut varmare vatten än nödvändigt. Injustering När dina termostater är fullt öppna testa att sänka värmekurvan genom de inställningar som finns i detta kapitel, t.ex. värmekurva punkt B. Vänta några dagar och se om komforten är god. När du hittat ett läge där du har tillräckligt varmt i det svalaste rummet kan du finjustera på termostaterna på de radiatorer som finns i de andra rummen.

26 Sida 26 Displayen Samtliga inställningar som kan göras görs genom displayen och de 6 knapparna. Med displayen kan du också se aktuell information om systemet samt om något larm skulle vara aktiverat. Översikt Driftindikering För att indikera att allting står rätt till lyser lampan till höger alltid grönt vid normal drift. Skulle något fel inträffa kommer lampan börja lysa rött. Om lampan blinkar rött innebär det att felet är aktivt och inte kan återställas genom knapptryckningar. Lyser lampan mer fast rött sken indikeras att ett larm har inträffat men det är inte längre aktivt och kan därmed nollställas. Knapparna Pil upp/ner: Pil höger/vänster: ENTER: ESC: Pil upp/ner används för att bläddra upp och ner i de olika menyträden men även för att öka eller minska ett värde för olika inställningar. Högerpil används för att gå ner ett steg i menyträden då det finns undermenyer samt för att aktivera ändring i någon av inställningar. (Pil vänster används för att ev. stega bakåt vid inskrivning av koder) Enter används för att bekräfta en inställning. D.v.s. då du är inne i en inställning och har ändrat något värde bekräftas detta genom att trycka på Enter. Escape används för att hoppa uppåt i menysystemet. D.v.s. befinner du dig på menynivå 4 och trycker på escape kommer du till menynivå 3. Escape används också för att ångra inställning. Visningsfönster Driftindikering Escape/Backa/Ångra Pil upp/öka Pil höger Pil vänster Enter/Ok Pil nedåt/minska

27 Sida 27 Menylägena Det finns 2 huvudgrupper av alla visningar: - Automatläge/Larm - Menysystem Automatläget går inte att bläddra i utan visar hela tiden den mest aktuella informationen för systemet, t.ex. aktuella värden för tanktemperaturen eller värmepumpens status. Skulle det inträffa ett (eller flera) larm kommer detta att visas i detta läge. Menysystemet är det läge där du kan bläddra dig runt bland olika visningar och se aktuella värden och/eller göra inställningar för systemet. För att växla mellan de 2 lägena använder du knappen ESC. Om du varit inne i menyläget och inte rört knapparna på minst 15 minuter kommer displayen återgå till automatläge/larm automatiskt. Att göra en inställning För att göra en inställning måste du befinna dig i en visning som innehåller något som kan ändras. Samtliga inställningsvisningar finns i undermenyn Inställningar. När du befinner dig vid en inställningsvisning finns antingen en siffra eller ja/nej alternativ. Gemensamt vid alla inställbara parametrar är att det finns en pil framför dem ( ). För att aktivera inställningen trycker du på högerpil. När du gör detta kommer pilen byta form och börja blinka. Nu kan du använda upp/ner pilarna för att ändra värdet. Exempel Tryck högerpil för att aktivera inställningen Pilen börjar blinka. Använd upp/ner för att ändra värdet. Bekräfta ändringen med ENTER eller ångra inställningen med ESC. Värmekurva punkt B Värmekurva punkt B Värmekurva punkt B Flytta hela kurvan Flytta hela kurvan Justera värmekurva Upp eller ned. Upp eller ned. Parallellt upp/ned Inställning: 0,0C Inställning: >2,5C (+/-): 2,5C

28 Sida 28 Menyträden Menyträdet innehåller ett flertal grenar. Vissa har du tillgång till direkt, vissa kräver upplåsning med kod. De kodlåsta menyerna är riktade till installatören/serviceteknikern och bör inte användas utan stor kännedom eller vid kontakt med service/installatör. I denna del av manualen kommer de icke kodlåsta menyerna att gås igenom. Huvudmenyn Huvudmenyn ser utan enligt nedan och har 4 val. Inställningar Aktuella värden Info&Driftstider Service Inställningar: Aktuella värden: Info&Driftstider: Service: Här kan du göra inställningar av bl.a. ev. värmekurvan eller fast tanktemperatur. I denna gren kan du se alla aktuella värden som finns i systemet, t.ex. tanktemperatur, utetemperatur m.m. Info&Driftstider innehåller driftsinformation som systemet sparar samt information om serienummer och programversion. Här kan du t.ex. se hur mycket värmepumpen har varit igång senaste dygnet. Denna meny innehåller avancerade inställningar och bör endast användas av servicetekniker/installatör.

29 Sida 29 Meny - Inställningar Menyn inställningar har 2st undermenyer enligt nedan. För kunden För installatören För kunden: För installatören: Här kan du göra inställningar av bl.a. värmekurvan eller fast tanktemperatur. Denna meny innehåller inställningar för hela systemet och bör endast användas av installatören. Meny För kunden Beroende på hur systemet är inställt kommer olika visningar i denna meny bli giltiga. Är systemet inställt för fast kondensering finns endast en möjlig inställning. För SoloDigitaL finns inga insällningar. Visning Beskrivning Kommentarer Systemet är inställt för att jobba mot en fast tanktemperatur. Begärd temp: 48,5C Värmekurva punkt A Tanktemp då utetemp är -15C. Inställning: 50C Värmekurva punkt B Flytta hela kurvan Upp eller ned. Inställning: 0C Sommarladdning Ladda hela tanken Till max temp då ute Temp är över: 20C Visas endast om systemet är inställt på SoloBasiC med fast kondensering. Ger möjlighet att ställa en fast temperatur som värmepumpen arbetar mot oberoende av utetemperaturen. Värmekurva (punkt A) anger vilken temperatur som tanken ska hålla då utetemperaturen är -15 C. Observera att värmepumpen känner av temperaturen från tankens botten och förser tankens topp med varmare vatten. Värmekurva (punkt B) ger möjlighet att flytta hela värmekurvan parallellt upp och ned. Flyttas kurvan upp (+), skickas varmare vatten till tanken (värmesystemet) vid samtliga utetemperaturer, tvärtom om kurvan flyttas nedåt (-). Under sommartid då huset inte har något värmebehov kan man välja att låta värmepumpen jobba mot en högre temperatur i hela tanken. Detta förlänger drifttiderna för värmepumpen och ger mycket god varmvattenkomfort om varmvatten förvärms i tanken. I praktiken betyder det att över denna utetemperatur struntar systemet i värmekurvan och laddar hela tanken till en hög temperatur. Temperaturen som värmepumpen laddar med är max inställd temperatur för värmepumpen-12 C Visas endast för SoloBasiC med fast kondensering. Visas endast för SoloBasiC med flytande kondensering. Systemet går in i sommarläge om utetemperaturen varit över inställt värde under minst 8 timmar. Systemet stannar kvar i sommarläge under minst 12 timmar eller så länge utetemperaturen är över inställd temperatur.

30 Sida 30 Visning Beskrivning Kommentarer Grundtemperatur Ange lägst tillåtna temperatur i tanken. Grundvärme: 30C Normalt jobbar värmepumpen mot inställd värmekurva om flytande kondensering är valt. Används tanken för att förvärma varmvattnet krävs att temperaturen inte blir för låg. Grundvärme är den lägsta temperatur som värmepumpen tillåter tanken att falla till även om värmekurvan inte kräver så hög temperatur. För att öka varmvattenprestandan kan denna temperatur ökas. Visas endast för SoloBasiC med flytande kondensering. Valt styrsätt är SoloDigitaL. Inga inställningar Är möjliga. Om styrsättet SoloDigitaL är valt kommer denna visning att bli aktiv. Visas endast för SoloDigitaL Meny Aktuella värden I menyn aktuella värden kan du se status/temperaturer för värmepumpens laddning mot tanken. Beroende på vilken typ av värmepump som är installerad kommer olika visningar att vara aktiva. (Se högra kolumnen för att se vilka visningar som är möjliga) Visning Beskrivning Kommentarer Vattentemperatur In:32,4C Ut:54,9C Differens:22,5C Max vattentemp:58,0c Visar temperaturen på vattnet som kommer till värmepumpen och det uppvärmda från värmepumpen till tanken, samt differensen mellan dem båda. Max vattentemp anger den maximala temperatur som värmepumpen kan skicka till tanken. För luft/vatten värmepumparna kan max temperatur automatiskt reduceras då utetemperaturen blir låg. Brinetemperatur In:2,4C Ut:-1,3C Differens:3,1C Fryslarm:-10,0C Visar temperaturen på vätskan (brine in) som kommer till värmepumpen från berget/jorden/sjön, samt temperaturen ut från värmepumpen tillbaka till berget/jorden/sjön. Beroende på årstid, typ av berg/jord etc varierar temperaturen på brinevätskan. Fryslarm anger den lägsta temperatur som brinevätskan får ha innan driften stoppas och ett larm initieras. (Din installatör ställer in denna parameter som beror på hur mycket frysskyddsvätska som finns i systemet.) Visas endast om Aqua värmepump är installerad.

31 Sida 31 Visning Beskrivning Kommentarer Status pwm laddpump: Se förklaring Hastighet: 76% Om en varvtalsstyrd laddpump (cirkulationspump till värmepumpen) är installerad och styrs från värmepumpen kommer denna visning att bli aktiv. Hastighet visar hur stort flödet är procentuellt. (0%=Inget flöde. 100%=Fullt flöde.) Värmepumpen kommer styra flödet för att uppnå en bestämd temperaturdifferens över värmepumpen. (Default är 8C, dvs om 45C varm vatten kommer till värmepumpen kommer temperaturen att höjas 8C till 53C.) På andra raden ( Se förklaring ) kan följande information visas: Förstartsfas: Visas endast om styrsättet är SoloDigitaL. 30sek innan start startas laddpumpen på ett lågt flöde för att känna av temperaturen i tanken för att se om start är möjlig. Frysskydd: Visas endast om styrsättet är SoloDigitaL eller om kompressorn är spärrad och valt styrsätt är SoloBasiC, samt att värmepumpen är av typen luft/vatten. Funktionen innebär att ett lågt flöde skickas genom värmepumpen för att förhindra frysning. Mellan +2C och -10C utetemperatur är driften på 4minuter och därefter av under 11minuter. Vid utetemperaturer under -10C är driften konstant. Visas endast för Aqua samt för ArctiQ/ArctiQ EVI om pwm-pump är installerad. Spardrift: Visas endast vid styrsättet SoloBasiC. Eftersom givaren som känner av tanktemperaturen sitter i värmepumpen måste ett lågt flöde från tanken upprätthållas för att känna av om laddning behövs. Spardrift är endast aktivt då värmepumpen står stilla. Normal drift: Visas när värmepumpen är i drift. Hetgastemp: 98,8C Fasström L1: 5,8A Motorskydd: 7,8A Utetemp: -3,2C Hetgastemperatur (kompressortemperatur) är den högsta temperaturen i värmepumpen och ger en indikation på hur värmepumpen fungerar. Hetgastemperaturen varierar beroende på bl.a. hur varmt vatten som ska värmas och vilken utetemperaturen är, alternativt hur kall brinevätskan från berget/jorden/sjön är. Fasström L1: Information om kompressorns aktuella strömförbrukning (på fas L1). Motorskydd: Information om vad det elektroniska motorskyddet är inställt på. Kompressorns ström får aldrig bli högre än det inställda motorskyddet vilket resulterar i ett larm. Utetemp: Anger aktuell utetemperatur. (Om en Aqua värmepump är installerad och driften är SoloBasiC med fast kondensering behöver ingen utegivare anslutas. Då kommer detta värde visa -327C.)

32 Sida 32 Visning Beskrivning Kommentarer Förångartemp: -2,7C Start avfrost: -4,0C Stopp avfrost: 14,0C Ev avfrost om 24min På en luft/vatten värmepump bildas frost/is om utetemperaturen är lägre än c:a 5 C. För att bli av med denna isbildning avfrostas värmepumpen vid olika tidpunkter. Informationen i denna visning är de som är väsentliga för avfrostningsfunktionen. Förångatemp är rådande temperatur på köldemediet i förångaren (där energin från luften tas upp). Start avfrost anger vid vilken temperatur som en avfrostning ska initieras. Då förångartemp är under detta värde kommer avfrostning att startas efter en viss tid. Visas endast om ArctiQ eller ArctiQ EVI värmepump är installerad. Stopp avfrost anger den temperatur som förångartemp ska uppnå för att en avfrostning ska avslutas Fläktstatus Förklaring (Låg hastighet vid utetemp över: 10C) Ev avfrost om XXmin är den tid som måste förflyta innan en avfrostning kan starta. (Gäller enbart om förångartemp är lägre än starttemp avfr ) Visningen ger information om status för fläkten som sitter ute i värmepumpen. Fläkten har 2 hastigheter och det är möjlig att ställa vid vilken utetemperatur som fläkten ska övergå till låg hastighet. Förklaring kan visa följande information: - Från (Fläkten är inte i drift) - Hög (Fläkten kör på hög hastighet) - Låg (Fläkten kör på låg hastighet Visas endast om ArctiQ eller ArctiQ EVI värmepump är installerad. Extern värmekälla Status: Förklaring Startdiff: 8,5C Visningen ger information om eventuellt installerad extern energikälla, t.ex. elpatron/oljepanna, som styrs från värmepumpen. Förklaring kan visa följande information: - Ej inst (Ingen extern energikälla styrs från värmepumpen) - Till (Energikällan är i drift) - Från (Energikällan är inte i drift) Visas endast för driftsättet SoloBasiC Startdiff anger hur många grader tanktemperaturen måste sjunka innan energikällan startas. (Värmepumpens startdiff ska alltid vara lägre än den externa energikällans.)

33 Sida 33 Meny Info&Driftstider Denna meny innehåller inga undermenyer och har information om driften av ditt system samt annan viktig information. Visning Beskrivning Kommentarer Programversioner MiniLogiQ: 1.1 Värmepump: 1.9 Information om mjukvaruversioner i MiniLogiQ samt värmepump. Installerad värmepump: ArctiQ EVI 10 S/N: Värmepump i drift totalt: 254h Kompressor i drift totalt: 167h Värmepump drift senaste dygnet Starter: 2 Driftstid: 8h42min Information om den installerade värmepumpen i MiniLogiQ. Serienummer (S/N) är det unika ID som värmepumpen har. Detta ska alltid anges vid eventuell servicekontakt. (Om en fältuppdatering är gjord kommer (f) synas efter serienumret. I detta fall måste serinummer kontolleras på värmepumpens dataskylt.) Tidshistorik för värmepumpen. Total driftstid är den tid som modulen varit igång sedan första uppstarten, dvs från det att värmepumpen installerades. Kompressordrift är den tid då värmepumpen varit i drift och värmt tankvattnet. Information om värmepumpens drift det senaste dygnet, antal starter och total driftstid i timmar och minuter.

34 Sida 34 Automatläge/Larm Då du inte befinner dig i menyträden och gör inställningar eller tittar på driftsvärden visar displayen automatgenererade visningar om vad som händer i MasterQal. Om det inträffar ett larm visas detta istället för de normala visningarna. Normal drift Vid normal drift (inga larm) växlar displayen kontinuerligt mellan olika visningar beroende på vad som händer i värmepumpen. (Skulle någon inställning behöva göras kommer det också att synas här. Normalt har din installatör redan gjort dessa inställningar.) Visning Beskrivning Kommentarer **** SYSTEM OK ***** Värmepump status: Från Kompressor spärrad **** SYSTEM OK ***** Värmepump status: Från Inget värmebehov **** SYSTEM OK ***** Värmepump status: Från Utetemperatur låg **** SYSTEM OK ***** Värmepump status: Från För hög tanktemp Denna visning ser du enbart om kompressorn av någon anledning skulle vara spärrad. Din installatör ska ha låst upp denna spärr i samband med installationen Om inget värmebehov finns kommer värmepumpen stå stilla och denna visning blir aktuell. Värmepumpen ArctiQ kan vara i drift till -15 C utetemperatur och ArctiQ EVI till -25 C. Blir utetemperaturen under dessa värden visas denna ruta. Värmepumpen kommer automatiskt att starta igen då utetemperaturen stigit till -14 C respektive -24 C. Värmepumpen kan inte arbeta med för varmt vatten och testar varje gång innan den startar att vattnet i tanken inte är för varmt. Värmepumpen kommer automatiskt att starta igen när tanktemperaturen har sjunkit. För Aqua och ArctiQ/ArctiQ EVI med pwm laddpump gäller att temperaturen på vattnet till värmepumpen (retur) måste vara under inställd max temp (ställs i servicemenyn) - inställt delta T+2C. Exempel. Max temp för värmepump=60c (inställt i servicemenyn) Inställt delta T=6C (Inställt i installatörsmenyn) I detta fall får inte returtemperturen till värmepumpen vara över =52C för att få starta. Om pwm-pump inte används är max returtemperatur alltid 10C under max inställd temperatur, dvs i exemplet 60-10C=50C. Visas endast om ArctiQ eller ArctiQ EVI är installerad.

35 Sida 35 **** SYSTEM OK ***** Värmepump status: Startfördröjning Tid kvar: 4min38sek **** SYSTEM OK ***** Värmepump status: Förstart laddpump Tid kvar: 16sek **** SYSTEM OK ***** Värmepump status: Från Väntar på signal... **** SYSTEM OK ***** Värmepump status: Avfrostar... Tid: 2min 26sek **** SYSTEM OK ***** Värmepump status: Från Max temp VP uppnådd! **** SYSTEM OK ***** Laddar tank... In:41,6C Ut:49,2C Delta T: +7,6C **** SOLOBASIC ***** Tanktemp: 42,5C Börvärde: 46,1C Ext. Energi: Från Varje gång värmepumpen (kompressorn) har stannat måste minst 10 minuter förflyta innan ny start kan ske. Denna visning kommer visas varje gång kompressorn har stannat samtidigt som ett värmebehov uppkommer innan tidsfördröjningen är slut. Om värmepumpen körs i läget SoloDigitaL kommer laddpumpen startas 60 sekunder innan värmepumpen startar för att kontrollera temperaturen i tanken. För SoloDigitaL krävs extern startsignal för att starta värmepumpen. Om signalen är från kommer denna visning vara aktiv och visa att värmepumpen väntar på startsignal. Vid utetemperaturer under c:a 5C kan värmepumpen behöva avfrosta batteriet på baksidan (förångaren). Under avfrostningscykeln visas denna displayvisning som även anger under hur lång avfrostningen pågår. Om värmepumpen når sin max tillåtna temperatur kommer driften avbrytas och denna visning blir aktuell under 30sekunder. Om värmepumpen stannar på max temp för många gånger kommer ett larm initieras. När värmepumpen är i normal drift kommer denna visning vara aktiv. Här ges information om temperaturen till och från värmepumpen samt temperaturskillnaden över värmepumpen. För SoloBasiC är detta normalvisningen som växlas in var 3:e sekund. Här finns information om aktuell tanktemperatur samt vilket börvärde som ska uppnås. Visas endast för SoloDigitaL Visas endast om ArctiQ eller ArctiQ EVI är installerad. För SoloBasiC med fast kondensering är börvärdet fast på det inställda värdet som görs i kundmenyn. För SoloBasiC med flytande kondensering kommer börvärdet ändras beroende på inställd värmekurva samt vilken utetemperatur som råder. Visas endast för SoloBasiC Systemet kan även styra extern energikälla, t.ex. en elpatron. Om extern energikälla inte är installerad kommer det stå Ej inst.. Om energikällan är aktiv är texten Till **** SOLODIGITAL *** (Värmepump startas Av extern signal.) Startsignal är: Från För SoloDigitaL är detta normalvisningen som växlas in var 3:e sekund. Visas endast för SoloDigitaL

36 Sida 36 Larm Om MiniLogiQ upptäcker ett larm kommer inga av de s.k. automatvisningarna som beskrivits i förra kapitlet visas utan istället de aktiva larmen. Larmhantering Ett larm kan antingen vara aktivt eller ej aktivt. Aktiva larm kan inte återställas förrän man hittat och rättat till felorsaken. Ej aktiva larm kan återställas genom att bekräfta dem med Enterknappen. Du kan enkelt bläddra mellan larmen med upp/ned pilarna. (Observera att om det finns flera ej aktiva larm så återställs samtliga om du återställer ett av dem. Exempel på larmvisning där 3 larm har aktiverats och 2 av larmen fortfarande är aktiva. Larmvyns översiktvisning Information om att larm har aktiverats i värmepumpen. ******* LARM ****** Fel har upptäckts i värmepumpen. Bläddra med upp/ner Larm 1 av 3 Visningen ger information om vad som larmar, i detta fall utegivaren. Rad 2 ger information att felet är aktivt och inte kan återställas. Utegivare Larm 2 av 3 Även detta larm är aktivt och kan inte återställas. Returgiv värmepump Larm 3 av 3 Den sista larmvisningen i detta exempel är inte aktiverat och sista raden ger informationen Bekräfta med ENTER! Bekräftar du larmet försvinner det från visningarna. Motorskydd värmepump utlöst Bekräfta med ENTER!

37 Sida 37 Larmvisningar Nedan tabell visar samtliga larm som kan visas i MiniLogiQ Visning Beskrivning Kommentarer Brine in givare Brine ut givare Framledgiv värmepump Hetgasgivare Utegivare Returgiv värmepump Ingen kommunikation med värmepump. Fel på brine in givaren som sitter placerad på ett rör i värmepumpen, se översiktsbild i värmepumpens manual. Typ av fel kan vara antingen kortslutning eller att avbrott på givaren eller kabeln. Fel på brine ut givaren som sitter placerad på ett rör i värmepumpen, se översiktsbild i värmepumpens manual. Typ av fel kan vara antingen kortslutning eller att avbrott på givaren eller kabeln. Fel på värmepumpens framledningsgivare som sitter placerad på ett rör i värmepumpen, se översiktsbild i värmepumpens manual. Typ av fel kan vara antingen kortslutning eller att avbrott på givaren eller kabeln. Fel på värmepumpens hetgasgivare som sitter placerad på ett rör i värmepumpen, se översiktsbild i värmepumpens manual. Typ av fel kan vara antingen kortslutning eller att avbrott på givaren eller kabeln. Fel på utegivaren som bl.a. används till att beräkna ut värmekurvan. Typ av fel kan vara antingen kortslutning eller att avbrott på givaren eller kabeln. Fel på värmepumpens returgivare som sitter placerad på ett rör i värmepumpen, se översiktsbild i värmepumpens manual. Typ av fel kan vara antingen kortslutning eller att avbrott på givaren eller kabeln. Fel på kommunikationen mellan värmepumpens kretskort och MiniLogiQ Kontrollera kablaget mellan värmepump och MiniLogiQ. Visas endast om Aqua värmepump är installerad. Visas endast om Aqua värmepump är installerad. Motorskydd värmepump utlöst. Strömmen till värmepumpen har blivit högre än normalt. Detta kan bero på olika saker. Kontrollera att ingen huvudsäkring har löst ut.
