1 SCM FRIGO CO 2 Driftsäkra aggregat med koldioxid, R744 för kommersiell kyla! Bitzer/Dorin kompressorer Kolvar Köldmedium R744 Cubo luftkylda aggregat, R744 Transkritisk eller subkritisk drift Varvtalsreglering Kyl och frys Kundanpassade lösningar

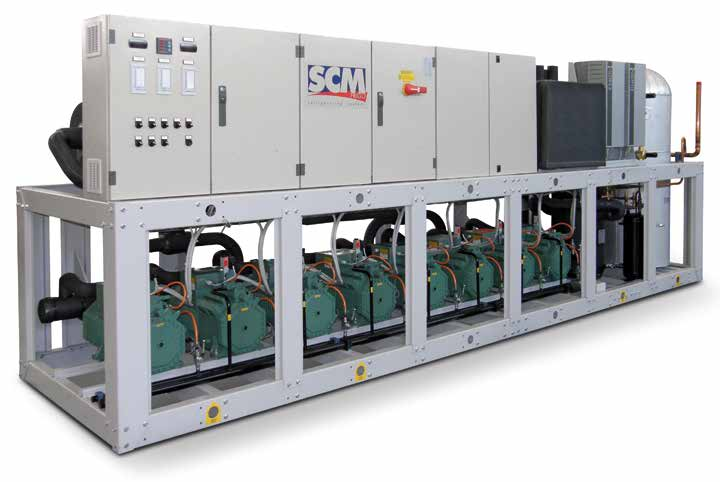

2 SCM FRIGO aggregaten är uppbyggda kring Bitzers och Dorins kompressorer i ett brett och flexibelt program som tillmötesgår de flesta önskemål. Enkel installation och standardiserad automatikutrustning från vårt lagerförda sortiment. Levereras med komplett elskåp. Som tillval finns gaskylare för HT-sidan, se tabell på nästa sida. Minibooster Denna aggregatserie är lämplig för butikskyla med R744 som naturligt köldmedium. Kyl och frys i samma aggregat, så kallad Booster. MWT/UCME MT-BT-VSD Booster Minibooster-aggregaten är uppbyggda med två kompressorer på fryssidan % drift samt med tre kompressorer på kylsidan varav en är varvtalsreglerad VSD. Köldmedium: R744 Dimensionerande data: förångningstemp MT-steg -8 C, LT-steg -33 C Avsäkringstryck sugsida: 56 bar / vätskesida: 60 bar Påbyggt apparatskåp med Danfosstyrning. Effekt kw - Frys Effekt kw - Kyl Benämning Best nr 7,5 20 MWT 3x040 MTDX+UMCE 2x025 BT ,5 30 MWT 3x056 MTDX+UMCE 2x025 BT ,5 40 MWT 3x070 MTDX+UMCE 2x025 BT ,5 50 MWT 3x070 MTDX+UMCE 2x025 BT ,4 20 MWT 3x050 MTDX+UMCE 2x035 BT ,4 30 MWT 3x056 MTDX+UMCE 2x035 BT ,4 40 MWT 3x070 MTDX+UMCE 2x035 BT ,4 50 MWT 3x090 MTDX+UMCE 2x035 BT ,6 20 MWT 3x050 MTDX+UMCE 2x040 BT ,6 30 MWT 3x070 MTDX+UMCE 2x040 BT ,6 40 MWT 3x090 MTDX+UMCE 2x040 BT ,6 50 MWT 3x090 MTDX+UMCE 2x040 BT ,3 20 MWT 3x060 MTDX+UMCE 2x050 BT ,3 30 MWT 3x070 MTDX+UMCE 2x050 BT ,3 40 MWT 3x090 MTDX+UMCE 2x050 BT ,3 50 MWT 3x100 MTDX+UMCE 2x050 BT

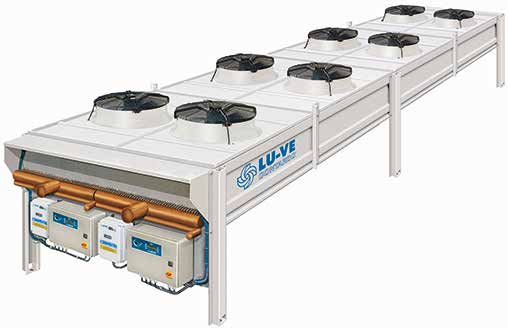

3 Lu-Ve gaskylare till Minibooster Ljudnivå, dba Antal EC-fläktar, st DUT, C Utgående temperatur gaskylare, C Gaskylare Lu-Ve För minibooster Best nr SAV5N 4321 H 2VENT MWT 3x040 MTDX+UMCE 2x025 BT EAV5N 5321 H 2VENT MWT 3x056 MTDX+UMCE 2x025 BT SAV7S 8521 H 2VENT MWT 3x070 MTDX+UMCE 2x025 BT SAV6N 6431 H 3VENT MWT 3x070 MTDX+UMCE 2x025 BT SAV5R 4521 H 2VENT MWT 3x050 MTDX+UMCE 2x035 BT EAV5N 5321 H 2VENT MWT 3x056 MTDX+UMCE 2x035 BT SAV7S 8521 H 2VENT MWT 3x070 MTDX+UMCE 2x035 BT SAV6N 6431 H 3VENT MWT 3x090 MTDX+UMCE 2x035 BT SAV5R 4521 H 2VENT MWT 3x050 MTDX+UMCE 2x040 BT EAV5N 5321 H 2VENT MWT 3x070 MTDX+UMCE 2x040 BT SAV6N 6431 H 3VENT MWT 3x090 MTDX+UMCE 2x040 BT EAV5N 5321 H 2VENT MWT 3x090 MTDX+UMCE 2x040 BT EAV5N 5321 H 2VENT MWT 3x060 MTDX+UMCE 2x050 BT EAV5N 5321 H 2VENT MWT 3x070 MTDX+UMCE 2x050 BT SAV5R 4531 H 3VENT MWT 3x090 MTDX+UMCE 2x050 BT SAV6N 6431 H 3VENT MWT 3x100 MTDX+UMCE 2x050 BT Gaskylaren levereras med: Vibrationsdämpare 4 st Kablage för EC-fläktar Apparatskåp Säkerhetsbrytare

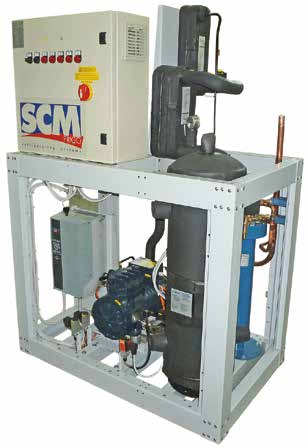

4 Subkritisk frys Denna aggregatserie är lämplig för butikskyla (frys). Har en nödkylningskondensor samt magnetventil som tillval för ökad säkerhet. Subkritiska singelkompressoraggregaten har alla varvtalsreglering VSD mellan 30 Hz och 70 Hz. Dimensionerande temperaturer: förångning -33 C / kondensering -4 C / brine in -8 C / brine ut -5 C 35% PG. Köldmedium: R744 Avsäkringstryck LP sida: 56 bar / HP-sida: 60 bar Påbyggt apparatskåp med Danfosstyrning. Effekt kw - Frys 70 Hz Benämning Best nr 3,7 UMCE 1x018 VSD BT ,8 UMCE 1x030 VSD BT ,1 UMCE 1x035 VSD BT ,5 UMCE 1x036 VSD BT ,9 UMCE 1x070 VSD BT ,2 UMCE 1x075 VSD BT Swep B17 Tillbehör nödkylningskondensor + magnetventil

5 UMT MTDX Luftkylda aggregat för utomhusplacering/condensing Unit för medium temp (MT) och lågtemp (LT). Kapaciteter mellan 4-32 kw (MT-kyl) samt 3-15 kw (LT-frys). Kyl- och frysaggregaten är i olika kabinetter som kopplas i kaskad/booster applikation. Köldmedium: R744 1 st varvtalsreglerad VSD-kompressor i kylsteget (MT) 1 st varvtalsreglerad VSD-kompressor i fryssteget (BT) Avsäkringstryck MT: MWP HP : 120 bar MWP LP : 60 bar MWP vätska : 60 bar Inbyggt apparatskåp med Danfosstyrning. Effekt kw - Kyl Kabinettmodell Antal Kompressorer Benämning Best nr (-10/+35 C - 90 bar ) 3,5 MCQ02 1 UMT 030 MTDX ,8 MCQ02 1 UMT 036 MTDX ,8 MCQ02 1 UMT 075 MTDX ,9 MCQ02 1 UMT 100 MTDX ,2 MCQ02 1 UMT 120 MTDX MCQ04 1 UMT 130 MTDX ,2 MCQ04 1 UMT 150 MTDX ,9 MCQ04 1 UMT 190 MTDX UMT UMCE LT-kabinetterna offereras på begäran. Finns i storlekarna 3-15 kw.

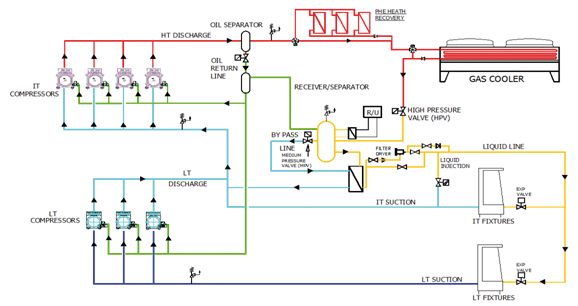

6 HUVUDKONTOR (Box 8213, Spånga) Fagerstagatan Spånga Telefon Telefax GÖTEBORG Gruvgatan Västra Frölunda Telefon Telefax Utomhusplacerade Booster-aggregat med gaskylare inbyggt - Plug n Cool Systemet är en 2-stegs booster för MT- och LT-drift med en gemensam köldmediekrets. Aggregatet inkluderar MT- och LT-kompressorer, inverter på ledande MTkompressorn, oljesystem med oljeavskiljare och oljeregulatorer på kompressorerna, HP-ventil samt ventil på tank, vätska/gas värmeväxlare samt vätskeinsprutning. Tanken är designad för 60 bar. Reglering av kompressorer, gaskylare och ventiler styrs av regulatorer av fabrikat Danfoss eller Carel. JÖNKÖPING Granitvägen Jönköping Telefon Telefax MALMÖ Höjagatan Malmö Telefon Telefax STOCKHOLM NORR (Box 8213, Spånga) Fagerstagatan Spånga Telefon Telefax STOCKHOLM SÖDER Årsta Skolgränd 14 D Stockholm Telefon Telefax SUNDSVALL Trafikgatan Sundsvall Telefon Telefax Tillgängliga tillval Inverter på LT ledande kompressor R134a Nödkylningsaggregat VÅV/värmeåtervinning upp till 100% (inkluderat 3-vägsventil) Back-up system för kompressorer och ventiler LT luftkyld gaskylare - Intercooler 90 bar tank design tryck HT Gaskylare, medlevereras Walk in Box - Ljudisolerad låda Plug n Cool (utomhusplacerad version med integrerad gaskylare, EC-fläktar) Samtliga priser på begäran VÄSTERÅS Ängsgärdsgatan Västerås Telefon Telefax GÖR JOBBET LÄTTARE ett företag Kylma AB Juni 2014 Rätt till ändringar förbehålles.
