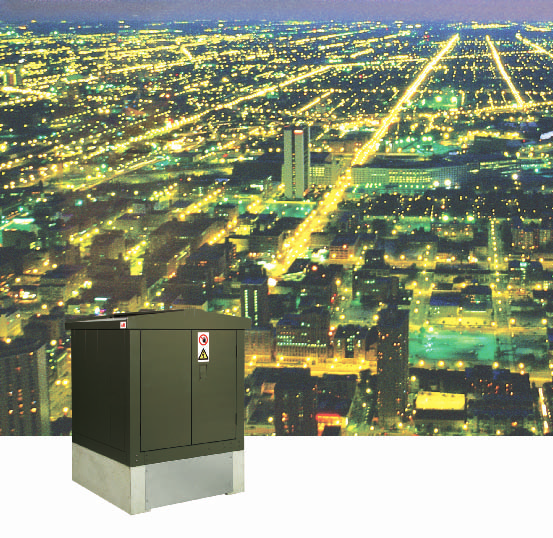

1 Power IT Compact Secondary Substations, CSS Nätstationer

2 Nätstationer från ABB Innehåll Definitioner Enligt standarden EN definieras Prefabricated Secondary Substations som nätstationer med typtestad utrustning, omfattande distributionstransformator, mellanspänningsställverk, lågspänningsställverk, annslutningar och tillhörande utrustning, i en byggnad. Nätstationer ställs upp på platser där allmänheten vistas och skall därför ha en personsäkerhet på högsta möjliga nivå. Lösningar I nätstationer som placeras utomhus, är alla komponenter placerade inne i en byggnad. Detta skyddar utrustningen mot klimatpåverkan och tillgång för obehöriga. Byggnaden delas vanligen in i tre rum. Ett för vardera transformator, mellan- och lågspänning. En nätstation kan betjänas innifrån (Walk-in) eller utifrån (Non Walk-in eller Compact). Nätstationerna har ventilationsöppningar i väggarna och/eller dörrarna vilket möjliggör en naturlig kylning av den elektriska utrustningen. Standarden för individuella lösningar Power IT CSS nätstationer representerar ett unikt koncept som innebär nya standarder för stationerna med ett bredare produktprogram av typtestade lösningar och kortare leveranstider. Alla produkter bygger på den senaste teknologin. Detta resulterar i säkra elleveranser och reducerade driftkostnader. Elektrisk utrustning i nätstationen 3 Mellanspänningsställverk Lågspänningsställverk Transformator Korrosionsskydd och miljö 4 Användning 5 Moduluppbyggnad 5 Typbeteckningar Produktöversikt 6 Konstruktion 7 Byggnad Bottenram och fundament Oljeuppsamlingskärl Ventilation Skydd mot invändig kondens Delbart tak Dörrar Snöpanel Dörrlister Tillval 9 Kablar och kabeltillbehör 9 Utvändig behandling 10 Väggar Tak Typtest 11 Kvalitet 11 Personsäkerhet Kapslingsklass Skydd mot klimatpåverkan Miljö Text och illustrationer är vägledande. ABB förbehåller sig rätten till ändringar. 2

3 Elektrisk utrustning i nätstationen Mellanspänningsställverk Power IT CSS-serien är utvecklad för och typtestad med ABB s mellanspänningsställverk. Vi kan installera följande typer: SafeRing kv SafePlus kv NAL-ställverk kv Frånskiljare med påbyggd säkring Urvalet av mellanspänningsställverk omfattar både standard och konfigurerbara lösningar. Hög personsäkerhet säkras genom användning av typtestad utrustning. ABB kan erbjuda både gas- och luftisolerade ställverkslösningar. Möjligheterna med gasisolerade lösningar omfattar SafeRing och SafePlus. Övriga ställverk har helt luftisolerade lastfrånskiljare med och utan säkring, samt en variant bestående av frånskiljare med påbyggd säkring. Lågspänningsställverk Power IT CSS monteras med lågspänningsställverk typ LVS. Ställverket finns i tre typer: LVS1, LVS2 och LVS3. Produktprogrammet omfattar olika typer av samlingsskenor för montage av säkringslister, lastbrytare och maximalbrytare. Utrustning för statistik- och debiteringsmätning samt gatubelysning kan monteras i LVS2 och LVS3. Distributionstransformator Power IT CSS kan förses med olika typer av transformatorer upp till 1600 kva / 24 kv: Oljeisolerad, hermetiskt sluten Oljeisolerad med expantionskärl Vakuumingjuten gjuthartstransformator Torrisolerad RESIBLOC De flesta stationstyperna kan levereras med transformatorn monterad. Beställ broschyrer för ytterligare information om elektrisk utrustning, eller besök vår hemsida 3

4 Korrosionsskydd och miljö Med introduktionen av Power IT CSS har ABB introducerat nytt råmaterial och ny montageprocess. I utvecklingen är det lagt vikt på både kvalitet och reducerad miljöpåverkan. Användningen av avancerade ytbehandlingssystem kombinerat med optimalt val av råmaterial, säkrar att de delar som är utsatta för den största korrosionsrisken också har det bästa korrosionsskyddet. Materialval På en nätstation kommer fundamentet och den nedersta delen av huset vara utsatta för korrosionspåverkan, medan de översta delarna av huset och taket kommer att vara mindre utsatta. Därför används betongfundament och betongplattor i och på jorden, och två olika råmaterial i själva huset för att säkerställa bästa möjliga skydd. Bottenram och frontplåtar har dubbel tjocklek på zinkbeläggningen i förhållande till de övriga delarna i stationen. Användandet av galvaniserad plåt säkrar, att alla ytor, målade och omålade, har ett bra skydd mot korrosion. Galvaniserad plåt kännetecknas av att ha långt bättre skyddsegenskaper när det gäller öppna klippkanter. Den är också bättre lämpad vid framställning av kantbockade ämnen, än vad som är fallet med annan metallbelagd plåt. Oxidur påminner på många sätt om polyuretan, men är mer miljövänlig eftersom den är isosyrenatfri och samtidigt har ett mycket högt innehåll av torkmedel. Montage På Power IT CSS har ABB valt att introducera en, för transformatorstationer, ny montagemetod kallad clinching. Denna metod, som är en typ av pressnitning, är utvecklad för bilindustrin och används där på många olika områden. Clinchingteknologin har flera fördelar. Vid clinching av plåtdelar säkerställs elektrisk kontakt mellan delarna och därigenom skapas en Faraday-bur. Vid clinching bibehålles den galvaniserade ytans korrosionshämmande egenskaper. Vid clinching används inget främmande material - skruvar eller dyl, som kan accelerera korrosionsprocessen. Vi står gärna till tjänst med ytterligare information omkring de genomförda testerna och testmetoder. Ytbehandling För att finna den optimala kombinationen mellan råmaterial och ytbehandling har det under tiden för utvecklingsprojektet genomförts en lång rad korrosionsförsök. Alla tester har gjorts i enlighet med ISO Oxidur levereras av Hempel A/S som besitter stor kompetens rörande ytbehandling i korrosionsutsatta miljöer. 4

5 Användningsområden Moduluppbyggning Nätstationer kan användas på en rad olika områden. Sekundär Nätstation Distribution Användning Transformering och offentlig distribution Kopplingar på mellan- spänningsnivå Matningar till satellitstationer Leveranser till stora elkunder Koppling mellan decentraliserad produktion och det offentliga nätet Nätstation i änden av en radialledning Mindre stationer i förbindelse med luftledningar Kopplingsstation Matningar Kundleveranser Matning Satellit Markstationer Husen i Power IT CSS-serien är uppbyggda av 300 mm breda moduler samt hörnstolpar med måtten 115x115 mm. Vi levererar taken med 6 el.18 lutning. Dörrarna är 2, 3 eller 4 moduler breda och monteras som enkel- eller dubbeldörrar. Ventilationsdörrar finns bara i 2 och 3 modulers bredd. Typbeteckningar CSS-SC.5.7 Produkttyp CSS = Compact Secondary Substation Material S = Plåt C = Betong Layout W = Walk-in N = Non Walk-in C = Compact Bredd 5 = Antal moduler i bredden Längd 7 = Antal moduler i längden Produktöversikt Power IT CSS-konceptet består av tre huvudtyper av stationer. Stationerna kan fås i flera olika planlösningar och ytbehandlingar. CSS-SC Compact-station. Utomhusbetjänad och delvis nergrävd. CSS-SN Non Walk-in-station. Utomhusbetjänad placerad ovanpå marken. CSS-SW Walk-in-station. Inomhusbetjänad placerad ovanpå marken. 5

6 Möjliga planlösningar Följande planlösningar är tillgängliga i Power IT CSS. Namnet hänvisar till layout-modell, siffran anger maximal transformatorstorlek och bokstaven beskriver typen av station. CSS Längd Bredd Höjd* Namn (mm) (mm) (mm) Mercury 3C Mercury 6C Mercury 10C Mercury 16C Mercury 16N Mars 2N Mars 5C Mars 8C Luna 2C Pluto 2C Pluto 3C Pluto 8C Terra 4N Terra 6C Venus 6C Nepture 10C Neptune 16C Jupiter 10W Jupiter 16W *Med 6 graders tak För en mer detaljerad information om varje enskild station, hänvisar vi till våra produktblad. 6

7 Konstruktion Byggnad Byggnaden är vanligen indelad i tre rum. Ett för vardera transformator, lågspänning och mellanspänning. Taket, som kan väljas med antingen 6 eller 18 lutning, är fastsatt med bultar i hörnelementen. Hela taket är demonterbart och förstärkt med en balk försedd med ventilationshål. Som standard har dörrarna utrustning för hänglås. Dörrarna har tvåpunktslåsning med ingrepp i toppoch bottenram. Dörrarna har gångjärn av rostfritt stål och dörrstoppar. Väggmodulerna monteras ihop med s.k. självlåsning. Därefter används Clinching-teknik för att slutmontera elementen. Detsamma gäller för takdelarna. Montage av lyftdetaljer, hörnprofiler, bärprofiler, fundamentsplåtar och kabelavskärmningar sker med bultar. Låg- och mellanspänningsställverken bultas fast i byggnaden. Väggar, tak och dörrar är tillverkade av 1,5 mm galvaniserad stålplåt. Vägg- och takelementen har självlåsande design. Byggnaden målas med ett lager Oxidur våtlack. Korrosionstester visar att ytbehandlingen motsvarar korrosionskategori C4 H enligt ISO Varmförzinkade bottenramar säkrar en lång mekanisk livstid. Bottenram och fundament Alla Power IT CSS har en bottenram gjord av 2 mm galvaniserat stål. Non Walk-in stationer är monterade på en betongplatta. I plattan finns ursparingar för mellan- och lågspänningskablar. Betongplatta kan också väljas för Walk-in stationer. För Compactstationer är bottenramen placerad på ett betongfundament. Samtliga fundament och bottenramar har en demonterbar plåt framför låg- och mellanspänningsutrymmena, vilket medför ett förenklat kabelmontage. Oljeuppsamlingskärl Power IT CSS stationer av typen Compact har oljeuppsamlingskärlet integrerat i fundamentet. Till stationstyperna Walk-in och Non Walk-in levereras ett seperat uppsamlingskärl tillverkat av 1,5 mm galvaniserad plåt. Transformatorn placeras i kärlet som rymmer % av transformatorns oljevolym. Kärlet skyddar mot oljeförorening i de fall transformatorn skulle läcka olja. 7

8 Ventilation Naturlig ventilation sker genom ventilationsöppningar med luftintag i dörrarnas nedre del och utsläpp överst i taket. En naturlig luftcirkulation säkerställer tillräcklig kylning av transformatorn. Ventilationsöppningarna in till transformatorrummet är av labyrinttyp. Som standard är Power IT CSS klassad och typtestad enligt temperaturklass K20. För alla stationer placerade ovanpå marken kan temperaturklass K10 uppnås genom extra ventilation. Detta sker genom att öka ytan på ventilationsintagen i transformatorrummet. Skydd mot invändig kondens För att undgå att eventuellt kondensvatten droppar ner på lågspänningen, kan det monteras en extra takplåt över lågspänningsutrymmet. Delbart tak Ett standardtak upp till 3,8 m längd kan demonteras i ett stycke. Till de stationer som är längre än 3 m kan taket levereras delbart. Dörrar Standarddörrens låsning är avsedd för hänglås, men kan även förses med cylinderlås. I invändigt betjänade stationer förses ställverksdörren med nödöppnare. Snöpanel under dörr Snöpaneler gör det lättare att öppna dörrarna efter kraftigt snöfall. Snöpanelen ersätter dörrens nedersta tredjedel och är fastsatt i väggen. Panelen kan tas bort när dörren är öppen. Betjäning av ställverken påverkas ej av panelen. Detta tillval kan endast göras på vissa stationstyper. Tätning av dörrar För att hindra damm och annat smått från att tränga in i ställverksutrymmena, kan dörrkarmarna förses med tätningslister. 8

9 Tillvalsmöjligheter Standardhusen kan förses med ett stort antal tillval, så att varje enskild station kan leva upp till individuella, funktionella och estetiska krav. Valmöjligheterna omfattar olika ändringar och tillbehör, som gör betjäning, installation och användning enklare. Till det kommer alla möjligheter som finns att variera stationens utseende. Tilvalg CSS-SW CSS-SN CSS-SC Invändig nödöppnare X Separat oljeuppsamlingskärl X X Tätning av dörrar X X X Jordningsystem 20kA X X X Cylinderlås i dörrarna X X X Ventilationsfilter X X X Träpanel X X X Alternativa färger och ytstrukturer X X X Ökad taklutning 18 grader X X X Alternativ takbeklädning X X X Kablar och kabeltillbehör Power IT CSS levereras med kablar och kabeltillbehör: Mellanspänningskablar mellan ställverk och transformator. Lågspänningskablar mellan ställverk och transformator. I SF 6 -gasisolerat mellanspänningsställverk sker anslutningen med plug-in-avslut. Anslutningen till transformatorn sker med vanliga avslut eller om så önskas, med plug-in-avslut. Lågspänningskablarna mellan ställverket och transformatorn är försedda med nödvändiga kabelskor. 9

10 Ytbehandling Väggar Standard väggfärger Power IT CSS kan målas i följande standardfärger: Färg Brungrå Grå Beige Färgkode NCS 7005Y20R - RAL7013 NCS 7005R80B - RAL7015 NCS 4010Y30R - RAL1019 Alternativa färger Utöver standardfärgerna kan husen målas med en speciell strukturfärg som innehåller fin sand. Det ger den målade ytan ytterligare struktur. Tak Standard takfärg Det är samma standardfärger för taken som för väggarna. Alternativa färger Taket kan strukturmålas i samma färger som väggarna. Dessutom kan vi leverera taket svartmålat. Svart NCS S9000N - RAL 9005 Alternativ takbeklädning Taket kan bekläs med tegel av stålplåt. Detta kräver en taklutning på 18. Svart NCS S9000N Faluröd Mossgrön NCS S5030R NCS S6005G20Y Alternativa väggbeklädningar Power IT CSS kan förses med träpanel. Panelen består av tryckimpregnerade brädor monterade i metallskenor som sitter fästade i väggarna. Panelen täcker alla väggar och dörrar. Panelen kan målas i följande färger: Ljusgrön Röd Mörkgrön Mörkbrun Vit NCS S5010-G70Y NCS 4060-Y80R NCS S8010-G50Y NCS S8005-Y20R NCS 1005-G80Y 10

11 Typtest Kvalitet Power IT CSS-serien är utformad och typtestad enligt EN 61330, som omfattar följande testprogram: Kontroll av isolationsnivå Kontroll av temperaturstegring på huvudkomponenterna i nätstationen Kontroll av kapslingsklass Kontroll av byggnadens motståndskraft mot mekanisk påverkan Funktionstest av mekaniska delar Kontroll av korttidsström (jordningssystem) Ljudnivå Ljusbågsprov Dessutom har EMC-test genomförts Huvudkomponenterna typtestas enligt deras individuella standarder, som är: Mellanspänningsställverk EN 60265: High voltage switches EN 60298: Metal enclosed high voltage switchgear EN 60694: High voltage switchgear Lågspänningsställverk EN 60439: Low voltage switchgear and control gear Transformatorer EN 60076: Power transformers Power IT CSS-serien är framtagen enligt ABB s stränga kvalitets- och miljöprocesser. Certifiering enligt ISO 9001 och ISO säkrar kvalitet och hänsyn till miljö. Personsäkerhet Alla strömförande delar i Power IT CSS-serien är skyddade mot oavsiktlig beröring tack vare låsbara dörrar. Ventilationsöppningarna in till transformatorrummet är av labyrinttyp. Även kabelavslutningar och säkringar har skydd mot oavsiktlig beröring. Beröringsskydden är testade enligt EN Clinchade eller skruvade förbindelser, förbinder stationens samtliga metalldelar elektriskt. Kapslingsklass Standardkapslingsklassen för Power IT CSS är minimum IP23D enligt EN Stationerna kan levereras med en högre kapslingsklass genom att använda packningar samt att ta bort ventilationsöppningarna i dörrarna. Skydd mot klimatpåverkan Klimatet i stationerna kan vara hårt på grund av fukt, kondens och smuts. Nära havet kan salt på ytan av öppna isolerade ytor ge krypströmmar, som kan resultera i överslag. Det är en stark rekommendation att använda klimatokänslig kopplingsutrustning, om stationen placeras i en miljö med extremt klimat. Miljö ABB arbetar för att utveckla och erbjuda produkter och lösningar, som inte belastar miljön mer än nödvändigt. De ska vara säkra att använda, återanvändas eller avvecklas på ett säkert sätt. Vår forskning och utveckling siktar mot miljövänliga tekniker, system och produkter. 11
