1 Brand Säkerhet vid brand Bärförmåga vid brand 25 april 2016 Dimensionering av byggnadskonstruktioner 1 Krav enligt BBR08 25 april 2016 Dimensionering av byggnadskonstruktioner 2 1

2 Krav enligt BBR08 Brandteknisk klass Brandcell Brandbelastning Sprinkler Räddningstjänst, tid 25 april 2016 Dimensionering av byggnadskonstruktioner 3 Brandteknisk klass Bestäms utifrån: Antal våningar Byggnadsarea Verksamhet 25 april 2016 Dimensionering av byggnadskonstruktioner 4 2

3 Brandteknisk klass Brandteknisk klass 1 Br1 Byggnad med tre eller fler våningar Byggnad i två våningsplan som inrymmer Samlingslokal på andra våningsplanet Hotell Vårdanläggning Särskilt boende för personer med vårdbehov 25 april 2016 Dimensionering av byggnadskonstruktioner 5 Brandteknisk klass Brandteknisk klass 2 Br2 Byggnad med två våningsplan Bya > 200 kvm, inte sektionerad med brandvägg REI 60-M >2 lägenheter med rum på vindsplan Samlingslokal i makplan Byggnad med ett våningsplan Samlingslokal i eller under markplan Vårdanläggning (ej förskola) Särskilt boende för personer med vårdbehov 25 april 2016 Dimensionering av byggnadskonstruktioner 6 3

4 Brandteknisk klass Brandteknisk klass 3 Br3 Byggnad som inte kräver Br1 eller Br2 Envåningsbyggnader Småhus 25 april 2016 Dimensionering av byggnadskonstruktioner 7 Brandcell Med brandcell avses: En avgränsad del av en byggnad inom vilken en brand under en förskriven minsta tid kan utvecklas utan att sprida sig till andra delar av byggnaden. Brandcellen ska vara avgränsad från byggnaden i övrigt genom omslutande väggar och bjälklag eller på annat sätt så att utymning av byggnaden tryggas. 25 april 2016 Dimensionering av byggnadskonstruktioner 8 4

5 Brandbelastning Den sammanlagda värmemängd som frigörs vid en fullständig förbränning av allt brännbart material i en brandcell = ( )/ - massa - energiinnehåll total omslutande area 25 april 2016 Dimensionering av byggnadskonstruktioner 9 Brandteknisk klass, byggnadsdelar R Bärförmåga E Avskiljning I Isolering W begränsad strålning Kan kombineras med: M särskild hänsyn måste tas till mekanisk påverkan C för dörrar med dörrstängare B Brandgastäthet för dörrar 25 april 2016 Dimensionering av byggnadskonstruktioner 10 5

6 Brandteknisk klass, avskiljande material A1, A2 obrännbart material B,C,D,E Brännbart material med ytskikt I, II eller III 25 april 2016 Dimensionering av byggnadskonstruktioner 11 Brandteknisk klass 25 april 2016 Dimensionering av byggnadskonstruktioner 12 6

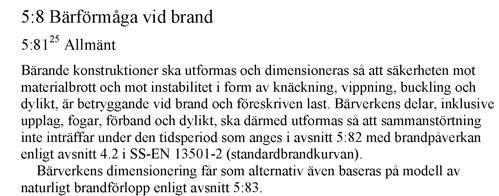

7 Brandteknisk klass 25 april 2016 Dimensionering av byggnadskonstruktioner 13 BKR april 2016 Dimensionering av byggnadskonstruktioner 14 7

8 Lastkombination, brottgräns, olyckslaster 25 april 2016 Dimensionering av byggnadskonstruktioner 15 Stål, brandbeständighet 70% bärförmåga vid 450 C 25 april 2016 Dimensionering av byggnadskonstruktioner 16 8

9 Stål, brandbeständighet 70% bärförmåga vid 450 C Måste isoleras Bygga in i stommen Skiv material Brandskyddsfärg Sprutisolering Materialleverantörer 25 april 2016 Dimensionering av byggnadskonstruktioner 17 Trä, brandbeständighet Kolat trä reducerar inbränningshastighet Exponering hur många sidor är exponerade för brand Resttvärsnitt area opåverkad av brand 25 april 2016 Dimensionering av byggnadskonstruktioner 18 9

10 Trä, branddimensionering enligt limträhandboken Dimensionering genom klassificiering Dimensionering för naturligt brandförlopp Erfordelig tvärsnittshöjd Tabeller 25 april 2016 Dimensionering av byggnadskonstruktioner 19 Trä: Reducera tvärsnitt 25 april 2016 Dimensionering av byggnadskonstruktioner 20 10

11 Förkolningshastighet trä 25 april 2016 Dimensionering av byggnadskonstruktioner 21 Förkolning trä 25 april 2016 Dimensionering av byggnadskonstruktioner 22 11

12 Trä, brandbeständighet Kolat trä reducerar inbränningshastighet Effetktiva inbränningsdjupet: = + = 0,7 mm/min = min 0,35 7 mm Bärförmågan för resttvärsnitt jämförs med lasteffekt av olyckslast brand 25 april 2016 Dimensionering av byggnadskonstruktioner 23 Förband i trä 25 april 2016 Dimensionering av byggnadskonstruktioner 24 12

13 Betong, brandbeständighet Påverkas av Värmeledningsförmåga och värmekapacitet Mekaniska egenskaper betong och armering vid höga temperaturer Vidhäftning mellan betong och armering Exponering för brandpåverkan Täckskikt och tvärsnittsdimension Fuktinnehåll och täthet 25 april 2016 Dimensionering av byggnadskonstruktioner 25 Betong, brandbeständighet Beror av ballastmaterial 500 C tryckhållfasthet reducerad med nära 50% 25 april 2016 Dimensionering av byggnadskonstruktioner 26 13

14 Betong, brandbeständighet Avspjälkning ökar med Hög fukthalt Hög betongkvalitet, tät materialstruktur Tryckspänning Hastig temperaturstegring Osymmetrisk temperaturfördelning Sektioner med tunna tvärsnitt Hög armeringstäthet 25 april 2016 Dimensionering av byggnadskonstruktioner 27 Betong, brandbeständighet Avspjälkning, minska risk Begränsa fukthalt i betong Öka permeabilitet luftporbildare fibrer som förstörs av höga temperaturer Välj lämplig geometri Isolera ytan med ytskikt 25 april 2016 Dimensionering av byggnadskonstruktioner 28 14

15 Betong, brandbeständighet Avspjälkning Balkbredd, minsta mått Armeringsinnehåll, minimikrav Avstånd mella armeringsjärn, minsta avstånd Största avstånd mellan byglar 25 april 2016 Dimensionering av byggnadskonstruktioner 29 Betong, beräkning av bärförmåga Reducera tvärsnitt med hänsyn till temperatur Beräkna resthållfasthet för reducerat tvärsnitt Jämför med lasteffekt vid olyckslast 25 april 2016 Dimensionering av byggnadskonstruktioner 30 15

16 Tabellvärden, minimimått 25 april 2016 Dimensionering av byggnadskonstruktioner 31 Tabell bärande betongvägg 25 april 2016 Dimensionering av byggnadskonstruktioner 32 16

17 Tabellvärden, minimimått 25 april 2016 Dimensionering av byggnadskonstruktioner 33 Tabeller 25 april 2016 Dimensionering av byggnadskonstruktioner 34 17

18 Bärförmåga vid brand stål 25 april 2016 Dimensionering av byggnadskonstruktioner 35 Brandsäkerhet i konstruktioner Brandteknisk klass Brandcellsindelning Utrymningsvägar Brandteknisk dokumentation 25 april 2016 Dimensionering av byggnadskonstruktioner 36 18

19 Bärförmåga vid brand Brandteknisk klass Lastkombination, olycka-brand Bärförmåga Reducera tvärsnitt Isolera bärande konstruktion 25 april 2016 Dimensionering av byggnadskonstruktioner 37 Konstruktiv utformning Ta hänsyn till: Färdig byggnad Under byggnadsskedet Om- och tillbyggnad Transport lastning/lossning prefabricerade delar 25 april 2016 Dimensionering av byggnadskonstruktioner 38 19

20 Konstruktiv utformning Faktorer att ta hänsyn till vid utformning Överföring vertikala laster Stomstabilisering Ljudisolering Värmeisolering Fuktsäkerhet Brandsäkerhet Produktionsteknik Ekonomi 25 april 2016 Dimensionering av byggnadskonstruktioner 39 20
